ТРЦ-03 ГВС

Контроллер унаследовал от своего предшественника: внешний вид, корпус, лицевую панель и надежную внутреннюю начинку, отличается только специальным программным обеспечением с ПИД-регулированием. ТРЦ-03 ГВС  (далее терморегулятор, дифференциальный контроллер, регулятор температуры или устройство) предназначен для работы в системах горячего водоснабжения [ГВС] (например, с бойлером косвеного нагрева) и трехходовым смесительным клапаном, либо для применения в других производственных и технологических процессах, в которых требуется дифференциальное терморегулирование от двух датчиков температур цифровых (ДТЦ или термодатчиков), с целью поддержания температуры горячей воды или другой жидкости в ёмкости [бак, теплообменник и т.п.] на заданном пользователем уровне путём управления сервоприводом трехходового смесительного крана и нагрузкой [например, насос, ТЭН и т.

п.].

Фото 1. Внешний вид контроллера ТРЦ-03 ГВС.

Готовый комплект ТРЦ-03 ГВС

Готовый комплект ТРЦ-03 ГВС содержит кроме устройства два цифровых датчика температуры, установленные в нержавеющие стальные гильзы с уплотнениями-фиксаторами.

Смотреть

Фото 2. Контроллер ТРЦ-03 ГВС в работе.

Устройство способно управлять одним контуром системы отопления – двумя нагрузками одновременно: циркуляционным насосом [максимальная активная мощность не более 270 Вт]; сервоприводом трехходового смесительного крана (клапана) [с максимальной активной мощностью сервопривода не более 270 Вт с напряжением питания 220-230 В с управлением 3-х поз.(ОО)], например, могут применяться сервоприводы V70 и V70F MUT Meccanica артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO} либо аналогичные сервоприводы других изготовителей {например, сервоприводы ESBE серии ARA600 трехточечные 230В переменного тока}, с целью поддержания целевой температуры теплоносителя на заданном уровне, с отображением контролируемых температур от термодатчиков на встроенном светодиодном индикаторе.

Информация по контроллеру ТРЦ-03 ГВС

• Особенности
• Технические характеристики
• Инструкция
• Гидравлическая схема

Особенности регулятора температуры

• ПИД-регулирование;
• монтаж в стандартный корпус на DIN-рейку;
• применяется современный микроконтроллер;
• цифровой термодатчик для измерения температуры теплоносителя;
• цифровой термодатчик для измерения температуры горячей воды;
• цифровая светодиодная индикация;
• управление циркуляционным насосом;
• управление сервоприводом смесительного крана [клапана] SPDT с напряжением питания 220-230 В;
• для управления нагрузками используются симисторные ключи (электромагнитные реле не применяются), что позволяет повысить долговечность и надежность работы устройства;

** Изготовитель оставляет за собой право вносить изменения в упаковку, внешний вид регулятора температуры, а также в его схемотехнику и режимы  работы  без ухудшения технических характеристик устройства.

Некоторые технические характеристики устройства

• Номинальное напряжение питания: ~220 [ +/-5% ] В;
• Номинальная частота: 50 Гц;
• Максимальная коммутируемая мощность активной нагрузки (маломощный выход 1): 270 Вт;
• Максимальная коммутируемая мощность активной нагрузки (маломощный выход 2): 270 Вт;
• Тип термодатчика: внешний, цифровой;
• Количество каналов: два;
• Точность измерения температуры термодатчиком: 0,1 ^oC;
• Дискретность индикации температуры: 1 ^oC;
• Диапазон измеряемых температур: -40…+99 ^oC;
• Температура жидкостей для отображения на индикаторе:  0…+99 ^oC;
• Тип индикатора: светодиодный;
• Тип управления: цифровое (электронное) с помощью микроконтроллера;
• Потребляемая мощность терморегулятора (без учёта потребления подключаемых к нему нагрузок): не более 5 Вт;
• Тип монтажа: на DIN-рейку;
• Ширина корпуса треморегулятора: около 70 мм;
• Степень защиты: IP20;
• Температура окружающего воздуха в помещении, где установлен терморегулятор:  0. ..+40 ^oC;
• Масса: около 120 грамм;
• Совместимые сервоприводы: V70 и V70F MUT Meccanica артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO}; ESBE серии ARA 600: ARA 661, ARA 671, ARA 651, ARA 662, ARA 691, ARA 672, ARA 692 …; WATTS (Water Thechnologies): 3-х ходовые смесительные клапаны V3GB с сервоприводом M60W;
  MEIBES: Meibes plus ST10/230; VALTEC: VT.M106.0.230; Vexve AM: артикулы 1920751, 1920750 и 1920749.

Инструкция по монтажу и эксплуатации

Скачать инструкцию ТРЦ-03 ГВС (PDF)

Схема системы горячего водоснабжения с терморегулятором ТРЦ-03 ГВС

Фотографии с реального объекта, где установлен и применяется регулятор температуры ТРЦ-03 ГВС для автоматизации системы горячего водоснабжения.

Фото 1. Контроллер ТРЦ-03 ГВС, отображение температуры горячей воды.	Фото 2. Сервопривод V70F MUT Meccanica в работе с терморегулятором ТРЦ-03 ГВС.
Фото 3. Сервопривод V70 MUT Meccanica и термодатчик в связке с терморегулятором.	Фото 4. Установка термодатчика в гильзу и заливка термопасты.

10.12.2022

ТР Терморегулятор

Главная / Измерение и регулирование температуры / Регуляторы / ТР Терморегулятор

Применение

Терморегулятор ТР предназначен для регулирования температуры теплоносителя в контуре отопления и температуры воды в системе горячего водоснабжения, с целью оптимизации потребления тепловой энергии и поддержания температурного режима в жилых, общественных, производственных помещениях и зданиях. Терморегулятор может использоваться в различных схемах управления индивидуальных тепловых пунктах и центральных тепловых пунктах для рационального распределения ресурсов.



Варианты применения регулятора

1.Одноконтурная система

· регулирование режима отопления (вентиляции) объекта

· регулирование температуры в системе ГВС

2. Двухконтурная система

· одновременное регулирование режима отопления (вентиляции) объекта и регулирование горячего водоснабжения (ГВС)



Условия эксплуатации

· Температура окружающей среды от 5ºС до 50ºС

· Относительная влажность воздуха до 80 % при температуре 35ºС

· Регулируемая среда – сетевая вода систем теплоснабжения

Клапан РКЭП с электроприводом Regada STmini

Микропроцессорный терморегулятор ОВЕН ТРМ201

Датчик температуры ТСМ-50



Принцип работы

Микропроцессорный блок обеспечивает оптимальное управление системой, компенсируя изменение температуры регулируемой среды, с помощью регулирования подачи теплоносителя в контур отопления и ГBC, путем выдачи управляющих сигналов на РКЭП. Контуры отопления и горячего водоснабжения управляются независимо друг от друга.

Микропроцессорный блок осуществляет контроль и индикацию:

· при работе в качестве регулятора системы отопления

· при работе в качестве регулятора ГВС

· при одновременной работе в качестве регулятора системы отопления и ГВС

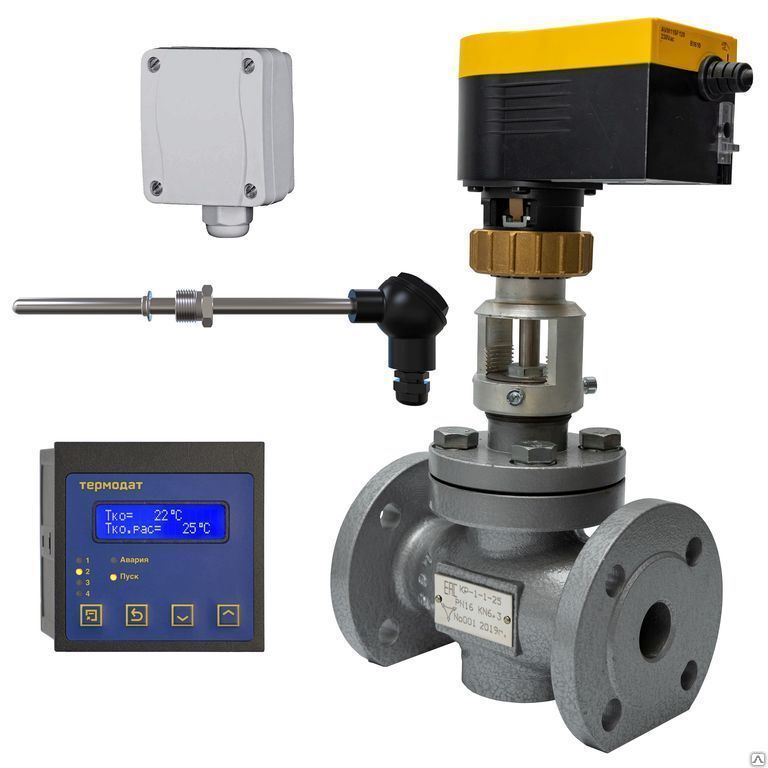

Варианты оснащения терморегулятора ТР

Ду	Микропроцессорный блок	Контуры регулирования
25     32     50     65     80     100     150	ВТР-04И-220АС	ГВС
		Отопление
	ВТР-03И-220АС	ГВС + Отопление
		ГВС
		2-ва контура ГВС
		Отопление
		2-ва контура Отопления
	ВТР-10И (прог. 14)	Отопление
	ВТР-10И (прог.24)	ГВС
	ВТР-10И (прог.11)	2-ва контура Отопления
	ВТР-10И (прог.22)	2-ва контура ГВС
	ВТР-10И (прог.12)	ГВС + Отопление
	ВТР-10И (прог.33)	Вентиляция
	ОВЕН ТРМ10А-Щ1	Температура внутри помещения
	ОВЕН ТРМ201-Щ1	Температура внутри помещения
	ОВЕН ТРМ32-Щ4	ГВС + Отопление
		ГВС
		Отопление
	ОВЕН ТРМ33-Щ4	Отопление + Вентиляция
	ОВЕН ТРМ133М-02	Отопление + Вентиляция
	ОВЕН ТРМ132М-01	ГВС + Отопление

Как проверить термостат водонагревателя

Водонагреватель обеспечивает дом горячей водой. Горячая вода используется в стиральных машинах, посудомоечных машинах и душе. Мы всегда хотим, чтобы наш водонагреватель работал хорошо, потому что кому нравится ледяной душ? Однако иногда водонагреватель может выйти из строя. Это может быть одно из двух: нагревательный элемент или термостат. Начни сначала с проверки термостата.

Как проверить термостат водонагревателя? Ну, на водонагревателе два термостата. Один сверху и один снизу. Вам нужно использовать цифровые мультиметры, чтобы проверить это.

Хорошо, что если это термостат водонагревателя, то ремонт не займет много времени и не потребует больших затрат.

Что делает термостат водонагревателя

В стандартном 30-галлонном баке водонагревателя есть два нагревательных элемента. Каждый элемент содержит термостат водонагревателя. Термостаты используются для производства нагретой воды для различных целей, необходимых в доме.

Один термостат будет контролировать температуру воды в верхней части бака, а нижний термостат поможет нагреть вновь поступившую холодную воду. Термостаты также контролируют ток, который проходит от одного элемента или термостата к другому.

Как проверить термостат водонагревателя

Прежде чем приступать к каким-либо работам с водонагревателем, вам необходимо отключить питание. Затем вы удалите панель доступа, изоляцию и пластиковое защитное покрытие. После этого коснитесь одним из щупов цифрового мультиметра металлического основания (например, неокрашенного металлического резервуара).

Затем прикоснитесь другим щупом к каждой из клемм термостата и к обеим клеммам нагревательного элемента. Мультиметр всегда будет показывать отсутствие напряжения или «ноль». Это подтверждает, что на устройство не подается питание, и вы можете продолжить тестирование термостата водонагревателя.

Вот видео, в котором рассказывается, как проверить термостат водонагревателя цифровым мультиметром.

Как заменить неисправный термостат водонагревателя

Заменить неисправный термостат очень легко.

1. Сначала отключите питание устройства.
2. Затем вы удалите внешнее покрытие и изоляцию.
3. Возьмите цифровой мультиметр и убедитесь, что питание полностью отключено.
4. После того, как вы определили, что источник питания разряжен, вы можете начать отвинчивать термостат и отсоединять проводку.
5. Когда вы отключите термостат, вы можете заменить его новым.
6. Не забудьте подсоединить провода так же, как вы их сняли, и прикрутите новые винты термостата.
7. После завершения установки вы можете снова включить питание и проверить его работу.

Термостаты водонагревателей не универсальны

Не все водонагреватели имеют одинаковую конструкцию. Некоторые водонагреватели имеют два нагревательных элемента, а другие – один нагревательный элемент. Это не одно и то же, поэтому вам нужно убедиться, что вы покупаете правильный тип для вашего водонагревателя.

Кроме того, в двухэлементных водонагревателях нижний и верхний термостаты не одинаковы и не могут использоваться взаимозаменяемо. Верхний термостат больше, у него больше клемм, чем у нижнего, и он регулирует температуру воды. Посмотрите на изображения двойного элемента и одинарного элемента ниже, а также лучшее объяснение этих двух элементов.

Всегда рекомендуется проверять информационную бирку на водонагревателе, чтобы убедиться, что вы приобрели правильный термостат. Существуют десятки производителей бытовых электрических водонагревателей, и большинство из них могут использовать детали OEM, но, потратив несколько дополнительных минут заранее, вы сэкономите время, деньги и разочарование позже.

Двойной элемент против. Одноэлементные термостаты

Существуют двухэлементные и одноэлементные термостаты. Типичный водонагреватель имеет два нагревательных элемента, поэтому необходим двухэлементный термостат. Верхний блок имеет верхний концевой выключатель и красную кнопку сброса, а нижний блок является основным. Хорошая новость заключается в том, что если вам нужно заменить один, вам не нужно заменять оба одновременно. Двухэлементные термостаты стоят около 55 долларов США каждый или больше .

Одноэлементные термостаты предназначены для использования с одинарными водонагревателями системы отопления. Замена каждого из них в среднем составляет около 20 долларов. Если вы не знаете, как их заменить, не бойтесь обращаться к профессионалам.

Назначение кнопки сброса водонагревателя

На двухэлементных водонагревателях имеется кнопка сброса. Эта кнопка предназначена для предотвращения подачи питания на водонагреватель и предотвращения перегрева воды. Эта кнопка делает это при возникновении проблемы, такой как поломка термостата. Если вы пытаетесь сбросить его, и он выключается, есть проблема, и вам нужно обратиться к специалисту.

Маркировка водонагревателя Bradford

Важно знать возраст водонагревателя

Газовые водонагреватели обычно служат около 8-12 лет, а электрические – 10-15 лет! Многие производители указывают дату изготовления на этикетке. Однако есть производители, чьи этикетки не так легко прочитать, например водонагреватели Bradford White, и вам нужно будет знать, как читать этикетку.

Прочее обслуживание

Существует четыре способа обслуживания водонагревателя : Промойте водонагреватель, отрегулируйте температуру и сброс, выключите и снова включите газовый водонагреватель. Наконец, есть несколько советов по обслуживанию горячей воды, которые вы также можете использовать, и они будут обсуждаться далее.

Водонагреватели хорошо справляются со своей задачей, не требуя особого обслуживания. Тем не менее, TPR (клапан сброса температурного давления) или T&P, как его также называют, — это та область, которую вы должны проверять ежегодно. Это связано с тем, что клапан TPR сбрасывает давление в водонагревателе и без него водонагреватель может взорваться!

1. Убедитесь, что соединение клапана TPR и бака не подвержено коррозии
2. Клапан не пропускает воду
3. Удлинительная труба клапана TPR находится в пределах 6 дюймов от земли и направлена ​​вниз. Выпускная трубка должна быть изготовлена ​​из одобренного материала, такого как медь или ХПВХ. Без этой трубки вы можете обжечься водой температурой более 210 градусов!
4. Если у вас есть какие-либо проблемы или вам нужна помощь, обратитесь к специалисту.

Наконец, при проверке водонагревателя убедитесь, что на бетоне нет плесени. Это может быть признаком утечки из водонагревателя или из другого источника. Вам нужно будет выяснить, что вызывает его, чтобы он не распространялся, и безопасно очистить его.

Когда обращаться к специалисту

Каждый раз, когда вы работаете с электричеством в качестве домовладельца, может быть важно проконсультироваться со специалистом. Вам понадобится пара отверток, плоскогубцы и цифровой мультиметр. Если у вас нет доступа ни к одному из этих инструментов, рекомендуется вызвать профессионала. Кроме того, если вы не знаете, как проверить термостат водонагревателя, вам поможет профессионал.

Заключение

Когда наш водонагреватель перестает работать, это действительно может быть хорошо, потому что он перекрывает подачу воды к источнику нагрева. Мы не хотим, чтобы вода, вытекающая из душа, ванны или раковины, была горячей и обжигала кого-то. Слава богу, эта мера безопасности существует. С другой стороны, может быть неприятно пытаться понять, почему он не работает, и проверка термостата — это первое, с чего нужно начать. All Coast Home Inspections может проверить ваш водонагреватель во время домашней инспекции в Хьюстоне, штат Техас.

5 простых шагов по ремонту термостата водонагревателя своими руками

Сломанный термостат водонагревателя легко исправить. Следуйте этим простым шагам для ремонта термостата водонагревателя своими руками и всегда отключайте питание на главных выключателях, прежде чем пытаться выполнять какие-либо работы, связанные с электричеством. Чтобы полностью избежать любого риска, свяжитесь с нашей командой сегодня.

Если вам неудобно работать с проводами под напряжением или сантехникой, в которой находится вода под давлением, лучше всего обратиться к профессионалу. Rick’s Plumbing всегда ставит ваше удовлетворение превыше всего. Свяжитесь с нами по всем вопросам, связанным с термостатом водонагревателя.

Когда следует ремонтировать термостат водонагревателя?

Если вы заметили, что вода, вытекающая из вашего крана, не такая горячая, как раньше, заподозрите проблему с термостатом. Сломанный термостат водонагревателя может привести к повышенным счетам за электроэнергию, поскольку постоянно работает неэффективный механизм нагрева. Это также снижает срок службы устройства, поэтому обязательно проверяйте его при первых признаках неисправности!

Ваша вода слишком горячая

Ваш водонагреватель оснащен клапаном сброса температуры и давления. Это защитный механизм, обеспечивающий безопасное удаление скопившихся газов из котла в случае неисправности системы. Иногда в клапанах со временем накапливается осадок, из-за чего они заедают или остаются закрытыми. Это может вызвать высокое внутреннее давление пара, что неизбежно приводит к взрыву кипящей воды и обжиганию пара. Если клапан застрял в открытом положении, ваша вода может постоянно становиться все горячее и горячее по мере прохождения через систему. В этом вам поможет профессиональный ремонтник.

Недостаточно горячей воды

Когда вы впервые включаете автоматический выключатель перед тем, как открыть кран с горячей водой, электрический ток проходит по двум проводам и замыкает цепь к нагревательному механизму водонагревателя. Если термостат не определяет, что он недостаточно нагрет, электричество не будет проходить по этим проводам, и тепло не будет производиться.

Вода слишком долго нагревается

Если вы включаете горячую воду в душе, и она не становится горячей в течение нескольких секунд, это, вероятно, связано с тем, что термостат не пропускает электричество к нагревательному механизму. Поскольку тепла нет, вода нагревается дольше, чем обычно.

Пошаговое руководство по ремонту термостата водонагревателя

Отключение питания на главных выключателях

1. Снимите крышку термостата и отложите ее в сторону.

2. Отвинтите или отсоедините провода от термостата, стараясь не тянуть их за тонкую проволочную оболочку. Если вы не можете отсоединить их пальцами, используйте тонкие острогубцы или пинцет.

3. Отключите питание ваших автоматических выключателей, чтобы электричество не попадало на нагреватель, пока вы работаете с ним.

Как починить термостат водонагревателя за 5 шагов

1. Найдите верхний и нижний термостаты.

2. Проверьте питание.

3. Нажмите кнопку, чтобы сбросить неисправный термостат, чтобы узнать, будет ли он работать.

4. Замените термостат, если верхняя система обесточена.

5. Если ваша верхняя система получает электроэнергию, но у вас все еще нет горячей воды, вам следует заменить верхний нагревательный элемент.

Замените неисправный термостат

1. Отвинтите неисправный термостат вручную или при необходимости плоскогубцами.

2. Отнесите этот неисправный термостат в хозяйственный магазин, в домашний центр или в оптовый магазин сантехники. В этих местах вы можете найти различные модели термостатов водонагревателей, которые предназначены именно для вашего устройства.

3. Установите новый термостат так же, как вы сняли неисправный, закрутив его на место пальцами или гаечными ключами/плоскогубцами.

4. Подсоедините провода к термостату в том же положении, в котором вы отсоединили их в первом шаге. Обязательно закрепите их плотно, чтобы электричество могло замкнуть цепь через систему, когда вы снова включите питание.

Включите питание автоматических выключателей

1. После того, как вы проверили новый термостат и убедились, что он работает, снова включите питание.

2. После того, как водонагреватель закончит нагрев, дайте немного горячей воды вытечь из крана, чтобы откалибровать термостат.

3. Проверьте по всему дому наличие горячей воды. Если вы правильно выполнили шаги, горячая вода должна вернуться к тому, что было раньше.

Действия, которые не следует предпринимать

1. Не прикасайтесь к проводке при включенном питании. Электричество опасно и может убить при неосторожном обращении.

2. Никогда не смешивайте детали от разных термостатов водонагревателя; это может повредить ваше устройство и может быть опасным.

3. Если термостат вашего водонагревателя сломался, и вы не уверены, что сможете справиться с этим самостоятельно, вам следует нанять профессионала, который имеет необходимые инструменты и опыт для безопасного выполнения работы.

Когда нужно ремонтировать или заменять термостат водонагревателя

Утечки термостата, возможны опасности

Если термостат вашего водонагревателя протекает, не следует пытаться починить его самостоятельно. Негерметичный блок может привести к ряду серьезных угроз безопасности, с которыми должен иметь дело только обученный профессионал.

Утечки воды из водонагревателей могут привести к повреждению полов и стен, а также создать серьезную опасность поражения электрическим током для всех, кто находится рядом с включенным устройством.

Если вы чувствуете запах газа вокруг водонагревателя, выключите все приборы, подключенные к водонагревателю. Если есть какая-либо утечка из сломанного термостата водонагревателя, свяжитесь с Rick’s Plumbing, чтобы заменить или отремонтировать его для вас как можно скорее.
