Halton PLL/PLD — Astravent PLL/PLD — СПК “АСТРА-ТМ”
Фирму Oy Halton со штаб-квартирой в Хельсинки (Финляндия) основал как семейное предприятие в 1969 году Сеппо Халттунен (Seppo Halttunen). Сегодня это группа компаний с персоналом 1350 человек и оборотом 189 млн. евро (данные 2014 года), имеющая предприятия в 9 странах на трех континентах. Основная деятельность — производство воздухораспределительных систем. О российском представительстве можно узнать на сайте www.halton.ru. В России продукция Halton хорошо известна, и марка ассоциируется с высоким качеством воздухораспределителей высокого ценового сегмента. !Название компании Halton, названия изделий этой компании, а также логотип Halton, рекламные слоганы и коммерческие символы являются торговыми марками компании Halton!

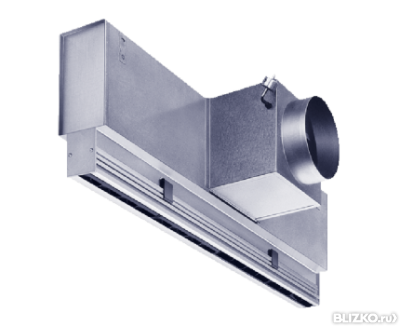

Halton PLL с решеткой SLL из оригинального каталога HaltonКамера статического давления (КСД) для присоединения к воздуховоду линейных щелевых диффузоров SLL или SLN имеет две модификации: с прямым выходом под решетку (PLD) и зауженным по отношению к камере (PLL). Отличие модификаций показано на схеме КСД в оригинальном каталоге Halton. Всего в стандартную линейку PLL/PLD включено по 20 камер каждой модификации, представляющих комбинацию из пяти длин (572, 872, 1172, 1472 и 1772мм) и четырех толщин (1, 2, 3 или 4 щелевая решетка) КСД. Производитель принимает заказы и на «нестандартные» длины адаптеров длиной до 2000мм. В обозначении модели Halton PLD/PLL указывается число щелей соответствующей решетки SLL/SLN, длина адаптера, диаметр патрубка для присоединения воздуховода, число патрубков (1 или 2 для стандартных размеров). Также указывается параметр IN — отсутствие звукоизоляции (N) или ее наличие на двух (2) или пяти (5) поверхностях и OM — присутствие контрольно-измерительного модуля MSM в патрубке присоединения воздуховода.
Схема пленумов из каталога HaltonГеометрические размеры КСД указаны в документации производителя, поэтому они легко воспроизведены на реплике Astravent. Для простоты замены кодировка реплики соответствует обозначениям оригинала. Особенностью реплики является невозможность заказа в исполнении OM=Y. Реплика доступна только в исполнении OM=N, т.е. без блока MSM. При этом сохраняется возможность регулирования потока воздуха через КСД путем установки шибера или заслонки в разрыв воздуховода, а измерение потока воздуха доступно с помощью воронки и стандартных средств измерения.
Корпус реплики, как и оригинал, выполняются из оцинкованной стали. Оригинальный PLL/PLD может комплектоваться звукоизоляцией из минеральной ваты. На реплике применяется более прогрессивная изоляция из разнотолщинного вспененного полиэтилена толщиной 20мм. Реплика может поставляться дополнительно окрашенной порошковой краской в любой цвет.
Рассмотрим реплику КСД Halton PLL на примере модели Astravent PLL/3-572-200-1(OM=N,IN=5). Это камера статического давления с адаптером номинальной длиной 570мм и шириной 123мм для установки трехщелевой решетки SLL/S-3-572 фирмы Halton Oy. Отвод камеры для подключения одного воздуховода номинальным диаметром 200мм.
Как и для большинства продукции Halton, к сожалению, «живьем» посмотреть образец не удалось из-за отсутствия в России у официальных поставщиков, поэтому реплику пришлось конструировать по буклету производителя 20/PLD,PLL/2000/0306/RU, который доступен на сайте www.halton.ru. Поиск изображений через поисковики также почти бесполезен.
Итак, размеры оригинала полностью выдержаны на реплике. Для этой длины КСД используется оцинкованная сталь 0,8мм, а для более длинных КСД — толщиной 1,0мм. Звукоизоляция плотно вклеена внутри КСД. !На оригинальной камере минеральная вата прикреплена гвоздиками!
Реплика предоставляет возможность заказа любых размеров и любых сочетаний диаметра отвода и размеров решетки, окраску в любой цвет и фактуру. На реплике возможно размещение отводов на разных сторонах КСД.
Мы всегда рекомендуем использовать оригинальные изделия, никогда не выдаем нашу продукцию за изделия других производителей и честно предупреждаем о допущенных технических расхождениях. Тем не менее, выбор в приобретении всегда остается за заказчиком.
Диффузоры Halton
Ссылка на сайт с подробным описанием.
Перфорированные диффузоры
Наименование | Описание | Присоединение | |
DTR-100-300, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 100 | |
DTR-100-600, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 100 | |
DTR-125-300, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 125 | |
DTR-125-600, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 125 | |
DTR-160-450, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | ||
DTR-160-600, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 160 | |
DTR-200-450, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 200 | |
DTR-200-600, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 200 | |
DTR-250-600, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 250 | |
DTR-315-600, WS=NA (600), CO=W | Перфорир. воздухораспред. (станд./подв. пот. 600х600) | Ø 315 |
Наименование | Описание | Присоединение | |
THB-100, CO=W | Перфорированный воздухораспределитель | Ø 100 | |
THB-125, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-160, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-200, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-250, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-315, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-400, CO=W | Перфорированный воздухораспределител | Ø 100 |
Наименование | Описание | Присоединение | |
THB-100, CO=W | Перфорированный воздухораспределитель | Ø 100 | |
THB-125, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-160, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-200, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-250, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-315, CO=W | Перфорированный воздухораспределител | Ø 100 | |
THB-400, CO=W | Перфорированный воздухораспределител | Ø 100 |
Струйно-сопловые и многосопловые диффузоры
Наименование | Описание | Присоединение | |
APL/(A,N)-150, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 150 | |
APL/(A,N)-200, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 200 | |
APL/(A,N)-250, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 250 | |
APL/(A,N)-315, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 315 | |
APL/(A,N)-355, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 355 | |
APL/(A,N)-400, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 400 | |
APL/(A,N)-450, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 450 | |
APL/(A,N)-500, FI=AN | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 500 |
Наименование | Описание | ||
IAO/(A,N)-75, CO=W | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 75 | |
IAO/(A,N)-100, CO=W | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 100 | |
IAO/(A,N)-150, CO=W | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 150 | |
IAO/(A,N)-200, CO=W | Струйно-сопловой диффузор (с рег. клапаном/без) | Ø 200 |
Наименование | Описание | Присоединение | |
TRS-200, CO=W | Струйно-сопловой диффузор (узкая/широкая струя) | Ø 200 | |
TRS-250, CO=W | Струйно-сопловой диффузор (узкая/широкая струя) | Ø 250 | |
TRS-315, CO=W | Струйно-сопловой диффузор (узкая/широкая струя) | Ø 315 | |
TRS-400, CO=W | Струйно-сопловой диффузор (узкая/широкая струя) | Ø 400 | |
TRS-500, CO=W | Струйно-сопловой диффузор (узкая/широкая струя) | Ø 500 |
Конические диффузоры
Наименование | Описание | Присоединение | |
DDA/1-200, CO=W | Конический диффузор, однощелевой | Ø 200 | |
DDA/1-315, CO=W | Конический диффузор, однощелевой | Ø 315 | |
DDA/2-200, CO=W | Конический диффузор, двухщелевой | Ø 200 | |
DDA/2-315, CO=W | Конический диффузор, двухщелевой | Ø 315 | |
DDA/3-315, CO=W | Конический диффузор, трехщелевой | Ø 315 | |
DDA/3-400, CO=W | Конический диффузор, трехщелевой | Ø 400 | |
DDA/4-315, CO=W | Конический диффузор, четырехщелевой | Ø 315 | |
DDA/4-400, CO=W | Конический диффузор, четырехщелевой | Ø 400 |
Наименование | Описание | Присоединение | |
DFA-125-295, FI=PN, CO=W | Конический диффузор | Ø 125 | |
DFA-160-370, FI=PN, CO=W | Конический диффузор | Ø 160 | |
DFA-250-445, FI=PN, CO=W | Конический диффузор | Ø 250 | |
DFA-250-520, FI=PN, CO=W | Конический диффузор | Ø 250 | |
DFA-315-520, FI=PN, CO=W | Конический диффузор | Ø 315 | |
DFA-400-595, FI=PN, CO=W | Конический диффузор | Ø 400 |
Наименование | Описание | Присоединение | |
DFB/(A,B)-6-6, FI=PN, CO=W | Конический диффузор | Ø 150х150 | |
DFB/(A,B)-9-9, FI=PN, CO=W | Конический диффузор | Ø 225х225 | |
DFB/(A,B)-12-12, FI=PN, CO=W | Конический диффузор | Ø 300х300 | |
DFB/A-15-15, FI=PN, CO=W | Конический диффузор | Ø 375х375 | |
DFB/A-18-18, FI=PN, CO=W | Конический диффузор | Ø 450х450 | |
Конический диффузор | Ø 525х525 | ||
DFB/A-24-24, FI=PN, CO=W | Конический диффузор | Ø 525х525 |
Наименование | Описание | Присоединение | |
TCE-100, WS=N, CO=W | Конический диффузор | Ø 100 | |
TCE-125, WS=N, CO=W | Конический диффузор | Ø 125 | |
TCE-160, WS=N, CO=W | Конический диффузор | Ø 160 | |
TCE-200, WS=N, CO=W | Конический диффузор | Ø 200 | |
TCE-250, WS=N, CO=W | Конический диффузор | Ø 250 |
Наименование | Описание | Присоединение | |
THL-100, CO=W, MO=NA | Конический диффузор (радиальная/коническая струя) | Ø 100 | |
THL-125, CO=W, MO=NA | Конический диффузор (радиальная/коническая струя) | Ø 125 | |
THL-160, CO=W, MO=NA | Конический диффузор(радиальная/коническая струя) | Ø 160 | |
THL-200, CO=W, MO=NA | Конический диффузор (радиальная/коническая струя) | Ø 200 | |
THL-250, CO=W, MO=NA | Конический диффузор(рад. /кон. струя, исп. мех: параф.) | Ø 250 | |
THL-315, CO=W, MO=NA | Конический диффузор(рад./кон. струя, исп. мех: параф.) | Ø 315 | |
THL-400, CO=W, MO=NA | Конический диффузор(рад./кон. струя, исп. мех: параф.) | Ø 400 |
Наименование | Описание | Присоединение | |
TRB-100, CO=W | Конический диффузор (радиальная/коническая струя) | Ø 100 | |
TRB-125, CO=W | Конический диффузор (радиальная/коническая струя) | Ø 125 | |
TRB-160, CO=W | Конический диффузор(радиальная/коническая струя) | Ø 160 | |
TRB-200, CO=W | Конический диффузор (радиальная/коническая струя) | Ø 200 | |
TRB-250, CO=W | Конический диффузор(рад. /кон. струя, исп. мех: параф.) | Ø 250 | |
TRB-315, CO=W | Конический диффузор(рад./кон. струя, исп. мех: параф.) | Ø 315 | |
TRB-400, CO=W | Конический диффузор(рад./кон. струя, исп. мех: параф.) | Ø 400 | |
TRB-500, CO=W | Конический диффузор(рад./кон. струя, исп. мех: параф.) | Ø 500 | |
TRB-600, CO=W | Конический диффузор(рад./кон. струя, исп. мех: параф.) | Ø 600 |
Вихревые диффузоры
Наименование | Описание | Присоединение | |
JTC/A-250, CO=W | Вихревой диффузор с конт-изм модулем MSM | Ø 250 | |
JTC/B-250, CO=W | Вихревой диффузор со звукоизоляцией | Ø 250 | |
JTC/C-250, CO=W | Вихревой диффузор со звукоизоляцией и MSM | Ø 250 | |
JTC/N-250, CO=W | Вихревой диффузор без доп. устройств | Ø 250 |
Наименование | Описание | Присоединение | |
TSA-250, CO=W, MO=NA (M2,M3) | Вихревой диффузор (исп. мех: эл. прив./параф.) | Ø 250 | |
TSA-315, CO=W, MO=NA (M2,M3) | Вихревой диффузор (исп. мех: эл. прив./параф.)) | Ø 315 | |
TSA-400, CO=W, MO=NA (M2,M3) | Вихревой диффузор (исп. мех: эл. прив./параф.) | Ø 400 | |
TSA-500, CO=W, MO=NA (M2,M3) | Вихревой диффузор (исп. мех: эл. прив./параф.) | Ø 500 | |
TSA-630, CO=W, MO=NA (M2,M3) | Вихревой диффузор (исп. мех: эл. прив./параф.) | Ø 630 |
Наименование | Описание | Присоединение | |
TSB-160, CO=W | Вихревой диффузор | Ø 160 | |
TSB-200, CO=W | Вихревой диффузор | Ø 200 | |
TSB-250, CO=W | Вихревой диффузор | Ø 250 | |
TSB-400, CO=W | Вихревой диффузор | Ø 400 |
Наименование | Описание | Присоединение | |
TSR/(A,B)-125, CO=W | Вихревой диффузор (станд. / крепл. на реечн. потол.) | Ø 125 | |
TSR/(A,B)-160, CO=W | Вихревой диффузор (станд./ крепл. на реечн. потол.) | Ø 160 | |
TSR/(A,B)-200, CO=W | Вихревой диффузор (станд./ крепл. на реечн. потол.) | Ø 200 | |
TSR/(A,B)-250, CO=W | Вихревой диффузор (станд./ крепл. на реечн. потол.) | Ø 250 | |
TSR/(A,B)-315, CO=W | Вихревой диффузор (станд./ крепл. на реечн. потол.) | Ø 315 |
Наименование | Описание | Присоединение | |
TSS/(A,B,C)-125, CO=W | Вихревой диффузор (станд./ 600×600/ реечн. потол.) | Ø 125 | |
TSS/(A,B,C)-160, CO=W | Вихревой диффузор (станд./ 600×600/ реечн. потол.) | Ø 160 | |
TSS/(A,B,C)-200, CO=W | Вихревой диффузор (станд. / 600×600/ реечн. потол.) | Ø 200 | |
TSS/(A,B,C)-250, CO=W | Вихревой диффузор (станд./ 600×600/ реечн. потол.) | Ø 250 | |
TSS/(A,B,C)-315, CO=W | Вихревой диффузор (станд./ 600×600/ реечн. потол.) | Ø 315 |
Щелевые диффузоры
SLL / S-N-L Линейный щелевой диффузор | Особенности и дополнительные устройства | |
S = Модель S – Приточная E – Вытяжная N = Число щелей 1, 2, 3, 4 L = Длина 400, +1,.., 50000 | SE = Торцевые крышки (Y / N) Y Да N Нет ST = Тип торцевых крышек NA Не задан N2 Стандартные, 32 мм FI = Отделка AN Анодирование (класса 10 мкм) PN Окраска MF Чистовое фрезерование CO = Цвет W Белый X Специальный цвет N Без окраски Пример кода | |
SLM / S-N-L Линейный щелевой диффузор | ||
S = Модель S – Приточная E – Вытяжная N = Число щелей 1, 2, 3, 4 L = Длина 400, +1,. ., 50000 | SE = Торцевые крышки (Y / N) Y Да N Нет ST = Тип торцевых крышек NA Не задан N2 Стандартные, 32 мм FI = Отделка AN Анодирование (класса 10 мкм) PN Окраска MF Чистовое фрезерование CO = Цвет W Белый X Специальный цвет N Без окраски Пример кода Вспомогательные изделия | |
SLN-N-L Линейный щелевой диффузор | Особенности и дополнительные устройства | |
N = Число щелей 2, 3, 4 L = Длина 400, +1,.., 50000 | SE = Заглушки на концах (Y / N) Y Да N Нет ST = Тип заглушек на концах NA Не установлен N1 Стандарт 23 мм E1 Тип E1 FI = Отделка AN Анодированный PN Окрашен CO = Цвет W Белый N Не окрашен Пример кода
|
Настенные диффузоры
Наименование | Описание | Присоединение | |
TLB/A-80, CO=W | Настенный диффузор | Ø 80 | |
TLB/A-100, CO=W | Настенный диффузор | Ø 100 | |
TLB/A-125, CO=W | Настенный диффузор | Ø 125 | |
TLB/A-160, CO=W | Настенный диффузор | Ø 160 | |
TLB/A-200, CO=W | Настенный диффузор | Ø 200 | |
TLB/B | Настенн. дифф. с кам стат. давл. конт-изм модулем MSM (приток) | ||
TLB/C | Настенн. дифф. с кам стат. давл. конт-изм модулем MEM (вытяжка) | ||
TLB/D | Настенн. дифф. с кам стат. давл. без конт-изм модуля |
Наименование | Описание | Присоединение | |
TLC/A-80, CO=W | Настенный диффузор | Ø 80 | |
TLC/A-100, CO=W | Настенный диффузор | Ø 100 | |
TLC/A-125, CO=W | Настенный диффузор | Ø 125 | |
TLC/A-160, CO=W | Настенный диффузор | Ø 160 | |
TLC/A-200, CO=W | Настенный диффузор | Ø 200 | |
TLС/B | Настенн. дифф. с кам стат. давл. конт-изм модулем MSM (приток) | ||
TLС/C | Настенн. дифф. с кам стат. давл. конт-изм модулем MEM (вытяжка) | ||
TLС/D | Настенн. дифф. с кам стат. давл. без конт-изм модуля |
Наименование | Описание | Присоединение | |
TLD/A-100, CO=W | Настенный диффузор | Ø 100 | |
TLD/A-125, CO=W | Настенный диффузор | Ø 125 | |
TLD/A-160, CO=W | Настенный диффузор | Ø 160 | |
TLD/A-200, CO=W | Настенный диффузор | Ø 200 | |
TLD/B | C кам стат. давл. патр на зад. стен. конт-изм модулем MSM (приток) | ||
TLD/C | C кам стат. давл. патр на зад. стен. без модуля MSM | ||
TLD/D | C кам стат. давл. патр на бок. стен. конт-изм модулем MSM (приток) | ||
TLD/E | C кам стат. давл. патр на бок. стен. без модуля MSM |
Воздухораспределительные устройства
Наименование | Описание | Присоединение | |
TBV/A-100, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 100 | |
TBV/A-125, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 125 | |
TBV/A-160, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 160 | |
TBV/A-200, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 200 | |
TBV/A-250, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток | Ø 250 | |
TBV/B | Воздухораспред. устр-во, с кам стат. давл и мод. MЕM (вытяжка) | ||
TBV/C | Воздухораспред. устр-во, с кам стат. давл без модулей |
Наименование | Описание | Присоединение | |
TCV/A-100, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 100 | |
TCV/A-125, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 125 | |
TCV/A-160, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 160 | |
TCV/A-200, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток) | Ø 200 | |
TCV/A-250, CO=W | Воздухораспред. устр-во, с кам стат. давл и мод. MSM (приток | Ø 250 | |
TCV/B | Воздухораспред. устр-во, с кам стат. давл и мод. MЕM (вытяжка) | ||
TCV/C | Воздухораспред. устр-во, с кам стат. давл без модулей |
Halton PLD – Пленум для линейного щелевого диффузора
Продукция / PLD
Пленум для диффузоров Halton SLL и Halton SLN
- Обеспечивает правильную работу диффузора приточного воздуха
- Доступ для очистки воздуховодов
- Пленум для подключения линейных щелевых диффузоров Halton SLL и SLN приточно-вытяжной системы к воздуховоду
- Обеспечивает правильную работу диффузора приточного воздуха
- Доступ для очистки воздуховодов
Модели изделий и аксессуары
- Доступен съемный модуль измерения и балансировки расхода воздуха.
Слоты | Н | К | ØD |
1 | 235 | 47 | 160 |
2 | 275 | 85 | 200 |
3 | 275 | 123 | 200 |
4 | 325 | 161 | 250 |
Стандартные размеры линейных щелевых диффузоров
Диффузор активный длина (мм) | 572 | 872 | 1172 | 1472 | 1772 |
L (мм) | 571 | 871 | 1171 | 1471 | 1771 |
L1 (мм) | 286 | 436 | 586 | 368 | 443 |
Соединения воздуховодов (шт. ) | 1 | 1 | 1 | 2 | 2 |
В дополнение к линейным щелевым диффузорам стандартных размеров можно заказать другие размеры.
Максимальная длина 2000 мм.
Непрерывные нагнетательные камеры модульной конструкции также доступны для монтажной длины более 2000 мм.
Часть | Материал | Примечание |
Статическая камера/патрубок | Оцинкованная сталь | Патрубок с резиновой прокладкой |
Шумоизоляция материал | Минеральная вата или полиэфирное волокно | Минеральная вата крепится гвоздями |
Принадлежности | Код | Описание |
Звукопоглощающий материал | 2 Вт | Минеральная вата с 2 сторон |
Звукопоглощающий материал | 5 Вт | Минеральная вата с 5 сторон |
Звукопоглощающий материал | 2П | Полиэфирное волокно с 2 сторон |
Звукопоглощающий материал | 5П | Полиэфирное волокно 5 сторон |
Блок измерения расхода воздуха и регулировки | ОМ | Для установки подачи |
Внутри статической камеры Halton PLD снижаются давление в воздуховоде и скорость воздуха.
Воздух подается в помещение через диффузор, улучшая качество воздухораспределения.
Когда Halton PLD поставляется с блоком измерения и регулировки, объемный расход можно сбалансировать.
Обозначение:
1. Пленум
2. Измерительно-регулировочный модуль
Пленум монтируется в подвесной потолок с помощью тяг М8 (не входят в комплект поставки).
Подсоедините воздушную камеру к воздуховоду с помощью патрубка со встроенной резиновой прокладкой.
При наличии модуля измерения и регулировки рекомендуемое безопасное расстояние перед устройством составляет не менее 3D, чтобы обеспечить надежное измерение расхода воздуха.
Шпиндель управления агрегатом не должен быть чрезмерно согнут.
Чтобы обеспечить регулировку воздушного потока и измерение скорости воздушного потока, рекомендуется подключить диффузор к камере статического давления, оснащенной модулем MSM.
Расход подачи определяется с помощью измерительно-регулировочного модуля MSM.
Отсоедините линейный щелевой диффузор и проденьте трубки и управляющий шпиндель через диффузор.
Заменить диффузор/выхлопной блок.
Измерьте дифференциальное давление с помощью манометра. Скорость потока рассчитывается с использованием приведенной ниже формулы:
∆ P M Измеренное давление [PA]
K K Фактор, указанный в качестве функции Mounting и Diameter
K -фактор, указанный как функция Mounting и Diameter
K -фактор, указанный в качестве функции Mount0005 q v Расход воздуха [л/с]
Коэффициент k для установок с разными безопасными расстояниями
(D=диаметр воздуховода)
> 6xD | мин. 3xD | |
160 | 19 | 22 |
200 | 28 | 32 |
250 | 49 | 51 |
Отрегулируйте расход воздуха, вращая регулировочный винт, пока не будет достигнуто желаемое значение.
Зафиксируйте положение заслонки винтом.
Вставьте трубки и шпиндель в камеру нагнетания и замените диффузор.
Снимите измерительно-регулировочный модуль, осторожно потянув за вал (не за управляющий шпиндель).
Протрите детали влажной тканью, не погружая их в воду.
Соберите модуль измерения и регулировки, задвинув вал на место до упора модуля.
Пленум изготовлен из оцинкованной стали.
Пленум содержит модуль измерения и регулировки расхода воздуха.
Съемный диффузор обеспечивает доступ к модулю измерения и регулировки в камере статического давления.
Пленум снижает давление в воздуховоде и скорость воздуха, чтобы обеспечить подачу воздуха по всей лицевой поверхности линейного диффузора и улучшить качество распределения воздуха.
PLD/S-L-D-N, IN-OM-ID-ZT
S = Количество слотов
1, 2, 3, 4
L = Длина (мм)
372,+1,. .,500030
0
D = Диаметр соединения с воздуховодом (мм)
160, 200, 250
N = Количество соединений с воздуховодом
1, 2, 3, 4 .., 322
Другие опции и принадлежности
3
3 = Звукоизоляционный материал
N Без звукоизоляционного материала
2W 2 стороны, минеральная вата
5W 5 сторон, минеральная вата
2P 2 стороны, полиэфирное волокно
5P 5 сторон, полиэфирное волокно
OM = Модуль измерения/настройки (MSM)
N Модуль измерения или настройки не установлен в каждом канале 3 0 SM
Y
ID = диффузор, собранный с PLENUM
N NO
Y YES
ZT = Адаптированный продукт
N NO
Y YES (ETO)
Пример
.0023
PLD/1-400-160-1, IN=N, OM=N, ZT=N
Halton PLD – Plenum for linear slot diffuser
Data
en
PLD Liitäntälaatikko lineaarisille rakohajottajille
Data
fi
Halton PLD – Plénum pour diffuseur linéaire à fentes
Data
fr
PLD Anslutningslåda för spaltspridare
Данные
- Имя*
- Last name*
- Company*
- Phone*
- Email*
- State
- City
Hidden
Country – OLD*- Country*
AfghanistanAland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, Plurinational State ofBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, the Democratic Republic of theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinl andFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, the former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarReunionRomaniaRussian FederationRwandaSaint Барт hélemySaint Helena, Ascension and Tristan da CunhaSaint Kitts and NevisSaint LuciaSaint Martin (French part)Saint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Dutch part)SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Арабская РеспубликаТайванТаджикистанТанзания, Объединенная Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыСоединенное КоролевствоСоединенные ШтатыУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнам Британские Виргинские островаУоллис и ФутунаЗамбийская Сахара9Йемен0003
- Тема
- Сообщение
- Прикрепить файл
Макс. размер файла: 128 МБ.
- КАПЧА
Halton Jaz Linear VAV (JLS) – Линейный диффузор
Продукция / JLS
Прекращено с 1 st Март 2023
-> нет продукта для замены
Упразднено с 1
st Март 2023-> продукт для замены не доступен
- Подходит для системы управления Halton Vario по запросу.
- Лопасти диффузора со специальным профилем создают эффект Коанда, который обеспечивает широкий диапазон расхода воздуха.
- Предназначен для систем с системой воздуховодов постоянного статического давления
- Горизонтальная или вертикальная струйная подача воздуха
- Подача в одном или двух направлениях
- Подходит также для отработанного воздуха
- Потолочная установка
Другие опции
- Шумоизоляция для пленума
Активный длина | Слоты | Ф | Л | L1 | Н | h2 | К | К1 | К2 | ØD (по умолчанию) |
1172 | 1 | 54 | 1218 | 1172 | 275. .295 | 220 | 67 | 47 | 117 | 160 |
1172 | 2 | 92 | 1218 | 1172 | 315..335 | 260 | 105 | 85 | 155 | 200 |
1172 | 3 | 130 | 1218 | 1172 | 315..335 | 260 | 143 | 123 | 193 | 200 |
1172 | 4 | 168 | 1218 | 1172 | 355..375 | 300 | 181 | 161 | 231 | 250 0р |
Монтажное отверстие в потолке: F x (L1+10)
Часть | Материал | Отделка | Примечание |
Внешняя рама | Алюминий | Анодированный или Окрашенный эпоксидной краской: Белый (RAL 9003/30% блеска) | Доступны специальные цвета . Эпоксидная/полиэфирная смола окрашена как опция. |
Торцевые заглушки / Т-образные профили | Алюминий | Анодированный или Окрашенный эпоксидной краской: Белый (RAL 9003/30% блеска) | Доступны специальные цвета . Эпоксидная/полиэфирная смола окрашена как опция. |
Внутренние лопатки | Алюминий | Анодированный или Окрашенный эпоксидной краской: Белый (RAL 9003/30% блеска) | Доступны специальные цвета . Эпоксидная/полиэфирная смола окрашена как опция. |
Отклонение потока Лопасти (для применения ) | Алюминий | Окрашенный: Белый (RAL9003/30% блеска) | Доступны специальные цвета . Эпоксидная/полиэфирная смола окрашена как опция. |
Демпфер | Пластик ПОМ | – | – |
Пленум / патрубок | Оцинкованная сталь | – | – |
Звук затухание | Минеральная вата | – | Крепится гвоздями. |
‘
Линейный диффузор Halton Jaz VAV представляет собой переменный линейный диффузор для приточной или вытяжной вентиляции.
Диффузор состоит из трех частей:
линейного диффузора, камеры статического давления и комнатного клапана.
Пленум разделен на три зала.
Заслонка регулирует количество камер, куда будет подаваться воздух.
Таким образом, будет четыре возможности:
полностью закрыто, полностью открыто и два промежуточных положения для регулировки расхода.
Клапан перемещается благодаря приводу, управляемому внешним комнатным контроллером с аналоговым управляющим сигналом.
Максимальный расход воздуха можно отрегулировать, изменив заводской параметр «предустановка».
Воздушные потоки в камеру, где давление в воздуховоде и скорость воздуха снижены, чтобы улучшить качество распределения воздуха и снизить шум.
Воздух подается в помещение через линейные щели диффузора горизонтально в одном или двух направлениях вдоль поверхности потолка (эффект Коанды) или вертикально в рабочую зону.
Для вытяжки диффузор извлекается без направляющих лопаток.
Система предназначена для работы с воздуховодом постоянного давления.
Ключ:
1. Монтажный кронштейн
2. Поперечный стержень
3. Винт
4. Крепежное отверстие
Мы рекомендуем устанавливать камеру статического давления в подвесной потолок с помощью подвесных стержней M8 (не входят в комплект поставки) в четырех углах благодаря крепежным отверстиям. с патрубком, снабженным встроенной резиновой прокладкой.
Подсоедините линейный диффузор непосредственно к камере статического давления. Снимите Т-образные профили диффузора, осторожно потянув их, чтобы получить доступ к поперечным стержням, расположенным за профилями.
Вставьте установочные кронштейны в пазы камеры статического давления и закрепите винтами в отверстиях поперечных перекладин.
Вкручивайте, пока диффузор не будет заподлицо с потолком. Замените Т-образные профили.
Убедитесь, что постоянное давление в зоне воздуховода находится на заданном уровне (например, между 40 и 70 Па).
Если давление в зоне воздуховода слишком низкое, а заслонка регулирования давления в зоне полностью открыта, следует либо увеличить заданное значение давления приточного вентилятора.
Заслонка, регулирующая давление в зоне воздуховода, должна иметь достаточный перепад давления над заслонкой диффузора (например, 30 Па или более).
Электропроводка
Электропроводка должна выполняться профессиональными техниками в соответствии с местными нормами.
Для питания всех вариантов управления должен использоваться безопасный разделительный трансформатор.
При управляющем сигнале 0 В активная заслонка управления расходом полностью открыта.
Терминалы 1 и 2 . Поставка: 24 В переменного тока или 24 В постоянного тока
Терминал 3 Аналогический сигнал Управление сигналом: 0… 10 В пост. Д.
Терминал 5 Необязательно, сигнал
для U = 2 VDC: Damper полностью открыт
для U = 10 В пост. тока: заслонка полностью закрыта
Направление хода Для Y = 0 В пост. тока: заслонка полностью открыта
Для Y = 10 В пост.0002 Расход диффузора Halton Jaz Linear VAV регулируется в зависимости от положения заслонки. Заслонка имеет 4 варианта положения: полностью открытое, полностью закрытое и два промежуточных положения.
Положением заслонки управляет контроллер в соответствии с данными, полученными от датчиков.
Это управление расходом позволяет, в зависимости от случая
- Поддерживать температуру в помещении
- Улучшите качество воздуха благодаря датчику углекислого газа (CO 2 )
- Отрегулируйте подачу свежего воздуха в соответствии с количеством людей
Ключ
1. Т-образные профили
2 . Винт
3. Дверца доступа
Снимите Т-образные профили.
Снимите линейный диффузор, открутив винты поперечных планок.
Очистите детали, протерев их влажной тканью.
Установите линейный диффузор на место, прикрутив поперечные планки к монтажным кронштейнам.
В камере статического давления предусмотрена дверца для доступа к приводу.
Потолочный диффузор марки Halton, тип Halton Jaz Linear VAV, с щелями от одной до четырех, для переменного воздушного потока.
Отличный эффект Коанда, обеспечиваемый широким диапазоном расхода воздуха.
Воздушный поток регулируется заслонкой без последствий для длины струи.
Максимальный расход воздуха можно отрегулировать, изменив заводской параметр «предустановка».
В каждой секции регулировки направления потока воздуха используются две направляющие лопатки.
Направление потока приточного воздуха можно регулировать, регулируя направляющие лопасти без изменения внешнего вида диффузора.
Линейный щелевой диффузор имеет внешнюю раму из экструдированного алюминия, отклоняющие лопатки и Т-образные профили и может быть анодирован или окрашен полиэфирной краской в белый цвет (RAL 9003/30%).
Приточная часть выполнена из звукопоглощающего материала из минеральной ваты.
Приточная часть снижает давление в воздуховоде и скорость воздуха, чтобы обеспечить подачу воздуха по всей лицевой поверхности линейного диффузора и улучшить качество распределения воздуха.
Съемный линейный щелевой диффузор крепится на невидимые винты.
Отклоняющие лопатки и Т-образные профили легко снимаются для доступа к камере статического давления.
Люк для доступа к приводу.
JLS/S-N-L-D
S = Model
S Supply
E Exhaust
N = Number of slots
1,2,3,4
L = Active lenght
1172
D = Diameter соединения воздуховодов
125, 160, 200, 250
Другие варианты и аксессуары
Fi = финишная
PN Пенсированная
Анодизированный
Co = Color 907
IO = Варианты потолочного монтажа
NA Стандартный Т-образный профиль
FL Fineline 150107 2 Звуковое затухание на 2 сторонах
4 Звуковое ослабление на 4 сторонах
RC = контроллер комнаты
NA не назначен
SE = датчики
NA не назначено
ZT = Анализованный продукт
N NA
ZT = Анализованный продукт
N NA
Y Да (ETO)
Пример кода
JLS/S-4-1172-250, FI=AN, CO=N, IO=NA, IN=N, RC=NA, SE=NA, ZT=N
Halton Jaz Linear VAV (JLS) — Линейный диффузор
Данные
EN
Halton Jaz Linear Vav (JLS) – Rakohajottaja
Данные
FI
Halton Jaz Linear VAV (JLS) – Diffuseur Linéaire Actif
Data
FR
Halton Jlton Jlton Jlton 2
Halton 2
.
