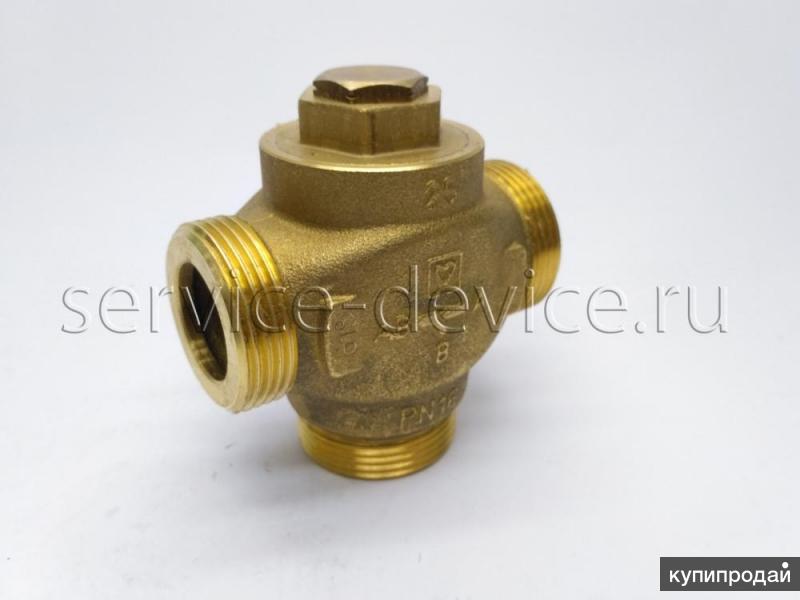

Herz клапан трехходовой: Herz TEPLOMIX DN 32 | Купить Термостатический Клапан Герц для Котла

{{if StockMainEnable}} ✔ на складе {{/if}}

Распределительный клапан HERZ Calis DN20 1″ ⋆ 💥ТЕПЛОПУЛЬТ💥

Skip to content

Рейтинг 5.00 из 5 на основе опроса 1 пользователя

(1 отзыв клиента)

€ 22. 00

Используется HERZ Calis DN20 в качестве переключателя термостатического клапана, для поддержания постоянной температуры в замкнутых системах тепло и холодоснабжения.

Нет в наличии

Артикул: calis20 Категории: Клапаны HERZ, Термоклапаны Метки: HERZ, клапан

• Описание
• Бренд
• Отзывы (1)

Описание

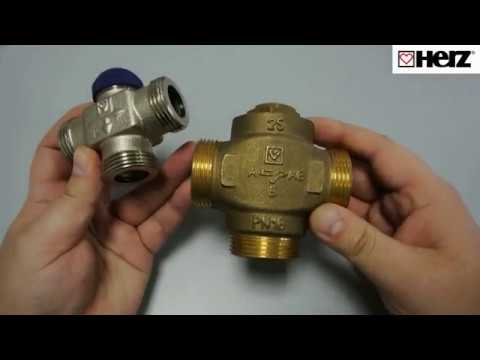

Трехходовой распределительный  клапан HERZ Calis TS-RD DN20, 1»

Артикул — 1776102, 1776139 — Трехходовой распределительный клапан для систем отопления

Трехходовой термостатический клапан HERZ Calis-TS-RD используется в качестве переключателя для поддержания температуры воздуха или температуры среды в замкнутых системах тепло и холодоснабжения с примерно постоянными объемными расходами.  В открытом состоянии трехходовой термостатический клапан работает на проток; если клапан закрыт, с помощью термостатической головки или термоелектропривода, то проток закрыт, байпас открыт.

Монтаж должен осуществляться в направлении потока, который обозначен стрелками на корпусе клапана!

Данный клапан используется с термостатической головкой с накладными зондом.

2 типа термоголовок с накладным или погружным зондом

На головке регулятора выставляете необходимую температуру и клапан в комплекте с термоголовкой автоматически и постоянно поддерживает заданную вами температуру.

Клапан можно использовать и в автоматическом режиме, для этого вместо термоголовки используется термоэлектрический сервопривод.

Корпус клапана из латуни, шпинделя из нержавеющей стали, уплотнения EPDM, модели DN 15 и DN 20 в никелированном исполнении, модели DN 25 и DN 32 полированной латуни. Все модели клапана Calis-TS-RD поставляются с защитным колпачком. Резьба для присоединения поводу М 28х1,5.

Клапан HERZ Calis TS-RD  продается без соединителей, без уплотнения плоской прокладкой. Соединители заказываются отдельно. Это связано с тем, что при монтаже могут быть использованы различные типы и размеры труб и соединений.

ИНСТРУКЦИЯ для клапана herz-calis

Spread the love

Бренд

HERZ

HERZ Armaturen from 1896 to today

• EUR €

  European Euro

• UAH грн.

  Українська гривня

роли авторитета клапана, расхода, потери давления и размера трубы

Перейти к основному содержанию

Амирреза Махмуди

Аспирант | механический инж | Член АШРАЭ

Опубликовано 25 марта 2021 г.

+ Подписаться

Выбор регулирующего клапана для конкретного применения не является простым процессом, поскольку каждая отдельная ситуация имеет свои особые условия и требует собственной индивидуальной процедуры выбора клапана. Поэтому вам, как проектировщику гидросистем или консультанту гидросистем управления, необходимо иметь глубокие знания о различных механизмах клапанов, приводов и контроллеров, и в то же время тщательно изучать и понимать требования конкретного процесса, с которым вы имеете дело. в данный момент.

Что касается знаний, то существует несколько руководств, в которых содержится большой объем информации о клапанах и процессах управления. Они в основном подчеркивают математическую зависимость между потерями давления на клапане, требуют скорости потока и коэффициента потока клапана в качестве основы для выбора регулирующего клапана (уравнение 1). Тем не менее, я считаю, что существует недостаток компактных и конкретных руководств для новичков, которые собираются начать свою карьеру в качестве консультанта, менеджеров по работе с клиентами и технических инженеров по предпродажной подготовке в компаниях-производителях или даже техников проекта, которые отвечают за проверка клапанов на соответствие требованиям их проектов.

кВ = Q / SQRT (DP) (уравнение 1)

, где, DP является дифференциальным давлением по клапану в стержнях, Q является потоком в M3 / HR и KV является коэффициент расхода (или коэффициент расхода) клапана в м3/ч. Максимальное значение Kv (Kvs) достигается при полностью открытом клапане. Это значение соответствует расходу воды, полученному при перепаде давления 1 бар. Как будет упомянуто далее в этой статье, регулирующий клапан выбирается таким образом, чтобы его Kvs обеспечивал требуемый расход для перепада давления, подаваемого на клапан, работающий в расчетных условиях.

Поэтому здесь я просто продемонстрирую простую процедуру выбора обычных регулирующих клапанов и важные факторы, которые необходимо учитывать, чтобы прийти к надежному, безотказному и технически обоснованному заключению. Во-первых, нам нужно ввести набор основных понятий, которые влияют на подходящий тип и размер клапана. Обратите внимание, что для целей этой статьи мы предполагаем, что характер установки и необходимое семейство клапанов уже определены, и мы находимся в той точке, когда мы сталкиваемся с проблемой выбора размера клапана. Обзор возможных сценариев управления и балансировки для гидравлических систем HVAC и подходящих типов регулирующих клапанов для каждого сценария см. в моей статье по адресу https://www.linkedin.com/pulse/methods-balancing-control-hvac-hydronic-system- Амир-Реза-Махмуди/?lipi=urn%3Ali%3Apage%3Ad_flagship3_profile_view_base_post_details%3B2UUMHJnuQOS93uXkywFWXw%3D%3D.

1.      Авторитет клапана:

Авторитет клапана определяется как отношение потерь давления на регулирующем элементе регулирующего клапана к потерям давления на всей ветви, которая будет управляться этим конкретным регулирующим клапаном (уравнение 2). ).

  Полномочие (%) = (Dpv/Dpa) x 100%                 (Уравнение 2)

В котором Dpv   – перепад давления на регулирующем клапане, а Dpa  — это перепад давления в ответвлении, которое будет регулироваться этим конкретным клапаном. Dpa также можно рассматривать как доступный перепад давления на регулируемом ответвлении.

Важность авторитета клапана заключается в том, что относительно низкие значения авторитета просто искажают кривую характеристики клапана и отклоняют его от идеального потенциала управления потоком (характеристическую кривую см. в моей статье на эту тему по адресу: https://www. linkedin.com/pulse/control-valves-characteristic-curves-types-amir-reza-mahmoudi/?lipi=urn%3Ali%3Apage%3Ad_flagship3_profile_view_base_post_details%3B2UUMHJnuQOS93uXkywFWXw%3D%3D). Например, если регулирующий клапан или блок клапан-привод имеет идеальную равнопроцентную (EQ%) характеристику, она действительна только при полном авторитете клапана (рис. 1). Хотя мы знаем, что на практике редко удается достичь полного контроля, так как в ответвлении есть другие гидротехнические элементы, вызывающие потерю давления в жидкости, в том числе трубы, фитинги и змеевики. Поэтому единственное разумное, что мы можем сделать, это поддерживать как можно более высокий авторитет клапана. Как указано в большинстве руководств, по опыту известно, что авторитет регулирующего клапана более 50 % является достаточным для успешной работы системы HVAC.

Рис. 1. Искажение характеристики EQ% клапана в зависимости от его авторитета

Независимые от давления балансировочные и регулирующие клапаны (PIBCV) имеют преимущество за счет включения регулятора перепада давления, который стабилизирует потери давления на управляющем элементе клапана, и это делает авторитет клапана независимым от потери давления внутри ответвления. Таким образом, авторитет PIBCV всегда будет оставаться 100% и не зависит от собственных колебаний давления в системе. Конструктору не нужно учитывать авторитет клапана как фактор при выборе размера клапана, он выбирает клапан только в соответствии с требуемым расходом. Это очень экономит время и усилия.

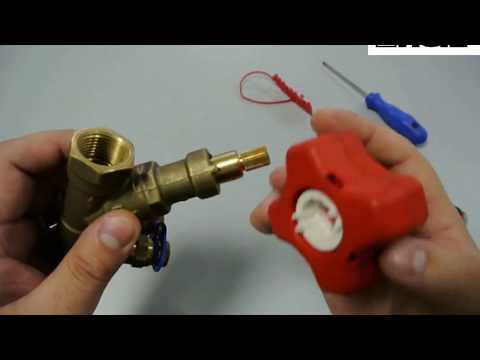

Однако для двойных регулирующих клапанов (также известных как ручные балансировочные клапаны) мы должны учитывать полномочия как важный фактор. Проблема в том, что в большинстве случаев точный требуемый перепад давления, который должен компенсироваться клапаном, неизвестен, и нам необходимо принять номинальный перепад давления, подходящий для конкретной точки использования. Проектировщик должен иметь в виду, что клапаны DRV проходят процесс, называемый вводом в эксплуатацию, до того, как система начнет работать в полном объеме. В процессе ввода в эксплуатацию техник по вводу в эксплуатацию регулирует клапан в положение, которое большую часть времени не является полностью открытым положением (если только клапан не является обратным клапаном системы). Вот почему мы выбираем клапан, основываясь на его характеристиках при полном открытии (полное открытое падение давления и расход), но мы помним, что фактический перепад давления, скорее всего, увеличится в процессе эксплуатации. Наилучшей практикой является выбор размера клапанов DRV таким образом, чтобы падение давления составляло от 3 кПа до 10 кПа при требуемом расходе и полностью открытом положении. Нижний предел 3 кПа всегда следует учитывать, так как большинство коммерческих клапанов DRV на современном рынке теряют способность точно демонстрировать проходящий расход – важнейшую функцию для проверки расхода в процессе ввода в эксплуатацию и в течение периода эксплуатации. Эмпирически показано, что верхний предел 10 кПа является безопасным значением, поскольку он позволяет избежать чрезмерного напора циркуляционных насосов и в то же время обеспечивает рабочее перепад давления, обеспечивающий приемлемые значения авторитета клапана. Пример таблицы выбора DRV показан на рис. 2. Таблицы выбора можно найти в технических описаниях продуктов, предоставляемых производителями.

Рисунок 2. Примерная таблица выбора DRV (для Herz STROMAX FODRV)

Для 3-ходовых регулирующих клапанов стало обычной практикой выбирать клапаны, которые значительно меньше соответствующего размера трубы. Следовательно, достижимы высокие значения авторитета клапана, и это на самом деле очень полезно, поскольку 3-ходовой клапан является устройством регулятора температуры и предназначен для точного регулирования расхода через управляемое устройство и, таким образом, для точного регулирования температуры. Это подразумевает важность высокого авторитета клапана для этого типа клапана. Для 3-ходовых регулирующих клапанов общепринятой практикой считается, по крайней мере, учитывать потери давления, равные потерям давления в управляемом устройстве (змеевике или другом теплообменнике), чтобы достичь минимального авторитета управления в 50 %. Это позволит избежать завышения размеров насосов; тем не менее, можно рассматривать более высокие значения DP для клапана, которые заканчиваются клапанами меньшего размера (даже клапан в 2 или 3 раза меньше, чем труба). Такая стратегия поможет в некоторых промышленных процессах управления, где первостепенное значение имеет очень высокая точность управления, а затраты на перекачку не учитываются заказчиком. Наилучшей практикой является выбор 3-ходового клапана с наибольшим значением KV, которое меньше расчетного требуемого значения KV системы. Таким образом, мы гарантируем, что значение авторитета клапана всегда остается выше 50%.

2.      Расход:

Как упоминалось выше, расход является определяющим фактором для выбора размера клапана, независимо от типа клапана и характера установки. В гидравлических системах все зависит от потока, и проектировщик не должен жертвовать потоком ради какого-либо другого параметра. Комбинация расхода и перепада давления на клапане дает требуемое значение KVs по уравнению 1. Значение KVs относится к требуемому открытию клапана для данного конкретного набора условий работы клапана. KVs на самом деле является окончательным параметром, который определяет точную модель клапана, подходящую для конкретного применения.

3.      Потеря давления:

Потеря давления является важным фактором, поскольку она связана с авторитетом управления клапаном, требуемым напором, возможностью кавитации и, в некоторых случаях, эффективностью регулирующего клапана. Клапаны регулирования перепада давления (DPCV) и балансировочные клапаны, независимые от давления (PICV), включают пружинно-мембранный механизм, который работает только в определенном диапазоне перепада давления. Поэтому проектировщики систем должны выбирать насосы так, чтобы обеспечить минимальный перепад давления на этих клапанах. В некоторых случаях, особенно в больших и высоких зданиях с несколькими ответвлениями, клапаны, расположенные ближе к насосу, испытывают относительно более высокие располагаемые давления, чем это может превышать их верхний предел. Именно здесь необходимо принять специальные меры, чтобы избежать избыточного давления на этих клапанах. Примером может служить установка DPCV на ответвлениях, испытывающих избыточное давление, и настройка устройства на значение DP, которое компенсирует избыточное количество давления в линии. Пример диаграммы выбора PICV представлен на рисунке 3, где вы можете найти минимальное и максимальное перепады давления и соответствующие заданные значения в зависимости от расхода.

Рис. 3. Примерная таблица выбора PIBCV (для Herz 4006 PICV)

4.      Размер трубы:

Размер трубы определяет верхний предел для выбираемых размеров клапана. Хотя нет никаких технических ограничений для выбора регулирующего клапана с большим номинальным диаметром, чем трубопровод, в котором он устанавливается, в сообществе разработчиков систем управления HVAC стало стандартом выбирать клапаны, размеры которых не превышают диаметра трубопровода. линия. Одной из причин этого может быть общая тенденция, существующая среди производителей клапанов, проектирующих свою продукцию в соответствии с расходами, которые обычно обеспечиваются трубами на один размер больше. Однако в конкретных условиях управления промышленными процессами могут возникнуть ситуации, когда выбор регулирующего клапана с номинальным диаметром выше линии станет неизбежным.

Заключение:

 Независимо от того, являетесь ли вы проектировщиком гидравлических систем, консультантом по системам управления или техником, если вы знаете тип регулирующего клапана, который вам нужен, но вы сталкиваетесь с проблемой выбора правильного размера для этого клапана, который подходит конкретного приложения, вам нужно просто ответить на ряд вопросов: каков требуемый расход, знаю ли я точный требуемый перепад давления для клапана или мне нужно принять его значение, и каков номинальный диаметр трубопровода на котором будет установлен регулирующий клапан. Затем, в зависимости от типа клапана, если авторитет управления имеет значение, вам необходимо выбрать размер клапана таким образом, чтобы соответствующий перепад давления давал правильные значения авторитета. Независимо от типа клапана, будь то DRV, DPCV, PICV или 3-ходовой регулирующий клапан, всегда существует минимальный перепад давления, которого необходимо избегать. Кроме того, рекомендуется избегать максимального перепада давления в случае DRV, а максимального перепада давления крайне важно избегать для PICV и DPCV. Однако в большинстве случаев расчетов недостаточно, и рабочий перепад давления для PICV и DPCV следует проверять на месте после полного ввода системы в эксплуатацию, чтобы убедиться в их полной работоспособности. Очень упрощенная блок-схема процедуры определения размера регулирующего клапана представлена ​​на рис. 4.

Рис. 4. Упрощенная блок-схема процедуры выбора размера регулирующего клапана

• Уроки неправильной конструкции: важность разделения блоков постоянного и переменного расхода в гидравлической системе

  21 нояб.

  2021 г.

• Перечень основных стандартов на фланцевые клапаны и фитинги

  7 апр. 2021 г.

• Режимы управления (логика): принципы и выбор

  4 апр. 2021 г.

• Действия управления и нормальное положение

  24 марта 2021 г.

• Кривые характеристик регулирующего клапана: типы и области применения

  21 марта 2021 г.



• Методы балансировки и управления гидравлической системой HVAC

  18 марта 2021 г.

Другие также смотрели

Исследуйте темы

Запорный кран с шаровым соединением FI-FE 1 DN25 HERZ | БРОустановить

Нет отзывов

Артикул 1221103

ГЕРЦ

Первоначальная цена 101,00 лей – Изначальная цена 101,00 лей

Первоначальная цена

101,00 лей

101,00 лей – 101,00 лей

Текущая цена 101,00 лей

| /

Главный курьер Livrare:

Livrare стандарт: 2 – 4 Zile

Ai o Lista de Materiale? Pentru ДОПОЛНИТЕЛЬНАЯ СКИДКА!

Тримит Несесар AICI

METODE DE PLATA – Securizat by NETOPIA PAYMENTS

Numerar la Livrare / Card Online / Transfer Bancar – OP

Описание

Кран шаровой запорный МОДУЛЬ серия

• Рычажный механизм из алюминия, окрашенного в красный цвет.
• Корпус из кованой латуни, никелированный, с внутренней-внешней резьбой с голландской резьбой по ISO 228/ISO 7.
• Сфера из кованой латуни с хромированной отделкой и полным проходом.
• Механически обработанный латунный стержень.
• Уплотнение шара и штока с прокладками из тефлона (ПТФЭ).
• Максимальная рабочая температура: 150ºC (вода до 110ºC, без пара)
• Минимальная рабочая температура: -30ºC (вода 1/2ºC)
• Максимальное рабочее давление: 25 бар
