Термостатические клапаны HERZ — Оборудование для котлов
Термостатические клапаны HERZ для отопления и ГВС. Трехходовые клапаны термостатические с термоголовкой.
Термостатичесике клапаны HERZ TEPLOMIX для ГВС и отопления, применяют для задания комфортной температуры для ванных комнат и водоразбора. Некоторые модели с диапазоном регулируемых температур до 60 градусов. могут применяться в системах солнечных коллекторов, гелиосистемах. Клапана с малой пропускной способностью и низкой температуроы до 35 С, могут быть использованы для монтажа малобюджетных систем водяного теплого пола.
Трехходовые смесительные клапаны herz teplomix с встроенным термоэлементом для поддержания высокой температуры обратки твердотопливынх котлов, позволяют поддерживать температуру от 53 до 60 градусов.
Трехходовые смесительные клапаны серии klapan-herz-calis-ts-rd 1776141, имеют более широкий диапазон применения. В зависимости от требуемой пропускной способности и установленного термоэлемента (termogolovka-nakladnym-datchikom-zondom-herz-40-70), могут быть узлом смешивания для систем водяного теплого пола любой мощности, так и устройством для ограничения температуры нагрева бойлера косвенного нагрева, накопительного бака.
Трехходовые и четырехходовые механические клапаны для разделения или смешивания потоков, так же могут выполнять ряд подобных функций. Для автоматизации работы таких разделительных клапанов, необходима установка исполнительного привода.
Все эти устройства подмеса, смешивания или разделения потоков жидкостей, призваны помочь современным сложным системам отопления работать долго и главное экономично расходуя дорогие энергоресурсы.
В разделе представлены товары необходимые для безопасной и экономной работы оборудования работающем на твердом топливе, брикеты, уголь, древесина и прочее.
Трехходовые термостатические клапана фирмы HERZ, в зависимости от модели предназначены для обвязки котлов на твердом топливе, для увеличения температуры обратного потока. В наличии модели HERZ TEPLOMIX с байпасом перекрытия и без него. Модели 1776603 и herz-teplomix-d-32-1776604 с неотключаемым байпасом. Модель herz-teplomix-d-25-1776613 и herz 1776614 c полностью перекрывающимся байпасом.
Все эти товары с заводскими установками температуры и являются не регулируемыми.
В случае если требуется установка различной температуры в зависимости от типа оборудования, используют модели HERZ CALIS-TS и HERZ CALIS-TS-RD различных диаметров и значений Kvs.
Для регулировки температуры теплоносителя, используются термоголовки с накладным (погружным) зондом (капиллярным датчиком). Выпускаются термостатические головки с различными диапазонами температур от 25-50 модель термоголовка герц 20-50 HERZ 1742006, до 40-70 модель термоголовки с каталожным номером s datchikom-zondom-herz-40-70 1742100.
В системах отопления или обвязке твердотопливных котлов с бюджетным вариантом, можно применять трехходовые и четырехходовые смесительные клапаны механические, с ручной регулировкой. Модели HERZ 1213703, 1213803, 1213704. На них можно установить исполнительный привод HERZ 1778120.
Для безопасной эксплуатации котельного оборудования, монтируют клапаны теплового сброса или защитные клапаны котла.
В наличии есть модели klapan-kotla-regulus-dbv1
В простых, бюджетных твердотопливных котлах, для регулировки температуры жидкости в котле, используют простой и надежный механический регулятор тяги фирмы regulus-rt4p.

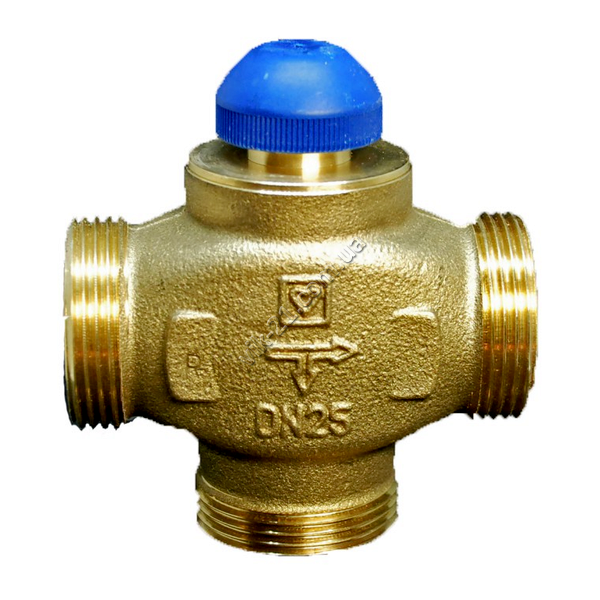

Трехходовой термосмесительный клапан Herz Teplomix (DN25, DN32)
Клапан трехходовой Herz Teplomix (нерегулируемый байпас) – элемент, без которого не обойтись при обвязке твердотопливного котла. Основное применение – это контроль температуры теплоносителя обратного контура. Не требует подпитки электроэнергии. Данный антиконденсационный клапан предназначен для защиты отопительного агрегата от коррозии. Коррозия является последствием конденсата, самый опасный период при пуске (растопке) котла, когда теплоноситель еще не нагрелся до нужной температуры. Герц Тепломикс увеличивает температуру теплоносителя обратного контура котельного оборудования, тем самым уберегает от коррозии составляющие системы отопления и сам отопительный агрегат.
Смесительный клапан – это достаточно простое устройство, конструкция которого состоит из латунного корпуса, где имеется два входа теплоносителя и один выход. В конструкцию устройства входит специальный термостатический элемент, который предназначен для измерения температуры, исходя из которой осуществляется или не осуществляется подмешивание теплоносителя.
Максимальная температура, при которой может использоваться клапан 110°С. Минимальная температура: для воды: +2°С, для антифриза -20°С.
Внешний вид клапана: цельнометаллическая конструкция, изготовлен из высококачественной латуни, внутри встроен термостатический элемент. Присоединение к трубопроводу: наружная резьба 5/4″ и 6/4″. Также, имеется отверстие с заглушкой 3/8″ для устранения скопившегося мусора, что позволяет всегда поддерживать прибор в чистоте. В целях безопасности, очистку необходимо проводить предварительно перекрыв кранами поступление теплоносителя.
Данный модуль может работать с разными видами теплоносителя как с водой так и с антифризом.
Имеет заводскую фиксированную настройку смешанного теплоносителя, которая составляет приблизительно 61°С. В интернет-магазине Protech Plus можно купить Herz Teplomix двух размеров: DN25 и DN32.
Клапан монтируется согласно указателей (стрелок), указанных на корпусе модуля. На заводе-изготовителе перед продажей каждый клапан проверяется специалистами. Преимущества клапана: простой в монтаже, есть возможность очистки, энергонезависимый.
Важно: необходимо дополнительно устанавливать балансировочный вентиль на байпасе для уравновешивания потоков.
Схема работы Herz Teplomix с нерегулируемым байпасом
| Страна | Австрия | |
| Тип клапана | трехходовой | |
| Условный диаметр | DN25 | DN32 |
| Присоединительная резьба (наружная) | 5/4″ | 6/4″ |
| Пропускная способность А-АВ (kvs), м3/ч | 11,0 | 14,0 |
| Пропускная способность B-АВ (kvs), м | 17,0 | 19,0 |
| Температура открытия, °C | 61 | |
| Давление (max), бар | 16 | |
| Материал корпуса | латунь | |
| Диапазон рабочей температуры, °C | 2-110 | |
Нет отзывов об этом товаре.
Написать отзыв
Оценка:
Ваше Имя:
Ваш отзыв:
Введите код, указанный на картинке:
Обновить код
Продолжить
Тип клапана: трехходовой, термостатический, для твердотопливных котлов
Температура открытия: 61°C
Резьба (наружная): 5/4″; 6/4″
Kvs (при перепаде давления 1 бар): 11,0; 14,0 куб.м/ч
Давление (max): 16 бар
Материал корпуса: латунь
3-ходовой смесительный клапан 4037 – DN40, клапан – моторизованная запчасть Herz
{% if result.isEmpty и result.term %}{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %} {{result.term | побег}}
{% конец%}
{% если ложь и результат.загрузка %}
{% еще %}
{% если result.
suggestions или result.collections или result.pages %}
{% если результат. предложения %}
{{keywords_suggestions_title | побег}}
- {% для предложения в result.suggestions %}
{% конец%} {% если результат.коллекции %}
{{translation.search.collections | по умолчанию: “Коллекции”}}
- {% для коллекции в result.collections %}
- {{коллекция.название | побег}} {% конец для %}
{% конец%}
{% конец%}
{% если результат.
{{products_suggestions_title}}
{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% конец%}
{% if product_list_layout == ‘карусель’ %}
{% для продукта в result.products %}
{% если product.image %} {% еще %} {% конец%}
{{product.title | побег}}
поставщик %}{{product.vendor | побег}}
{% конец%}
{{ product.price | деньги}}
{% конец для %}
{% еще %}
{% для продукта в result.products %}
{% если product.image %} {% еще %} {% конец%}
{{product.title | побег}}
{% если продукт.поставщик %}
{{product.
vendor | побег}}
{% конец%}
{{ product.price | деньги}}
{% конец для %}
{% конец%}
{% конец%}
{% конец%}
{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}
LAMAH – Клапан Herz | Valves and Controls
Herz Valves — австрийская компания, производящая широкий ассортимент качественной инженерной продукции, такой как клапаны, фитинги, регулирующие клапаны, фитинги динамического контроля и термостатические клапаны для бытовых установок отопления, кондиционирования воздуха, сантехнических и газовых приборов.
Благодаря многолетнему опыту и знаниям в области систем отопления и управления продукты Herz являются основой инноваций и привлекательного дизайна. Продукция Herz производится в странах ЕС по европейским стандартам качества и охватывает весь рынок климатической отрасли. Lamah является авторизованным поставщиком HERZ и поставляет материалы марки Herz для бытовых, коммерческих и промышленных проектов в Саудовской Аравии.
Различные типы клапанов Herz
Наклонные запорные клапаны
- Макс. рабочая температура 110 С.
- Макс. рабочее давление 20 бар Макс.
- Перепад давления при закрытом клапане 10 бар.
- Корпус: латунь DZR CC752S.
Контурные регулирующие клапаны, фланцевое исполнение
Двойные регулирующие клапаны с фиксированным проходным сечением
- Макс. рабочая температура 130 С.
- Макс. рабочее давление 20 бар Макс.
- перепад давления при закрытом клапане 10 бар.
- Кузов: ДЗР.
Запорный клапан, фланцевое исполнение
Поворотные затворы
- Макс. рабочая температура 130 С.
- Макс. рабочее давление 20 бар Макс.
- перепад давления при закрытом клапане 10 бар.
- Кузов: ДЗР.
Поворотный затвор, исполнение с полными проушинами
Задвижка с невыдвижным шпинделем
- Макс. рабочая температура 120 С.
- Макс. рабочее давление 20 бар.
- Соединительная резьба ISO 7-1 Rp.
- Корпус: латунь DZR ON 602N.
Фильтр с размером ячейки 0,75 мм
Задвижка фланцевая
- Макс. рабочая температура 110 С.
- Мин. рабочая температура -10 С – на водно-гликолевой смеси.
- Корпус: G025.
- Стержень: нержавеющая сталь.
Фильтр с размером ячеек 0,5 мм
Шаровой кран
- Макс. рабочая температура 130 С.
- Мин. рабочая температура -20 С – на водно-гликолевой смеси.
- Макс. рабочее давление 16 бар.
- Корпус: латунь, устойчивая к обесцинкованию.
- Мембраны Et 0-кольца: EPD.
Предохранитель обратного потока
Предохранитель обратного потока
- Макс. рабочая температура 110 С.
- Мин. рабочая температура -10 С – на водно-гликолевой смеси.
Предохранитель обратного потока
Предохранитель обратного потока
- Макс. рабочая температура 110 С.
- Мин. рабочая температура -10 С – на водно-гликолевой смеси.
- Корпус: GG25.
- Фильтр: AlS1304.
Поворотные обратные клапаны
Независимая от давления подсоединение Herzcon-4 с изоляцией
- Макс. рабочая температура 130 С.
- Мин. рабочая температура -20 С – на водно-гликолевой смеси.
- Макс. рабочее давление 16 бар.
- Корпус: латунь, устойчивая к обесцинкованию.
- Мембраны Et уплотнительные кольца: EPDM.
