Содержание

6 лучших тепловых насосов - Рейтинг 2019

Обновлено: 30.10.2018 15:34:17

Эксперт: Борис Мендель

Во всем мире ведутся поиски альтернативных источников энергии. Одними из самых доступных являются воздух, вода и тепло земли. В последнее время все чаще домовладельцы интересуются тепловыми насосами. Это чудо инженерной мысли может не только обогревать дома, но также охлаждать воздух, отвечать за горячее водоснабжение. Существуют разные виды климатического оборудования, поэтому потребителю нелегко подобрать оптимальное оборудование под свои условия. Как же работает тепловой насос?

Как выбрать тепловой насос

  1. Принцип работы устройства основан на извлечении энергии при изменении агрегатного состояния хладагента. Как и в бытовом холодильнике, в тепловом насосе имеется несколько контуров. В одном из них залит теплоноситель, а другой заполнен хладагентом. При испарении хладагента тепло забирается у теплоносителя, а при конденсации передается в третий контур.
  2. Энергия может "черпаться" из земли, воды и воздуха. Эффективность преобразования теплоэнергии характеризуется коэффициентом эффективности. Чем он выше, тем эффективнее используется природная энергия.
  3. При покупке теплового насоса следует определить основное назначение прибора. Если задачей системы будет обогрев помещения или воды, то не лишним будет наличие дополнительного ТЭНа.
  4. Для универсального использования следует подбирать тепловой насос, который одинаково хорошо обогревает и охлаждает помещение.
  5. Что касается выбора производителя, то эксперты рекомендуют европейские или японские тепловые насосы. Они стоят дороже, чем российские или китайские аналоги, но выгодно отличаются надежностью и долговечностью.

В наш обзор попали 6 лучших тепловых насосов. При определении победителей учитывались мнения экспертов и отзывы потребителей.

Рейтинг лучших тепловых насосов

Лучшие тепловые насосы для отопления

Воздушные тепловые насосы могут использоваться для отопления частных домов или офисов. Чаще всего оборудование способно работать только при плюсовой температуре, что существенно ограничивает область применения. Вот несколько эффективных моделей для российского климата.

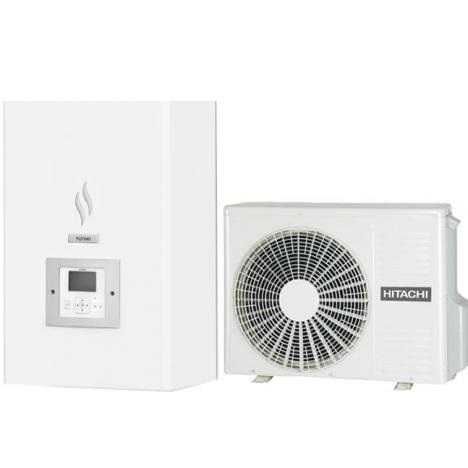

Hitachi Yutaki S RWM-3.0NE/RAS-3WHVNP

Рейтинг: 4.9

Известный японский производитель бытовой техники Hitachi поставляет на российский рынок качественное климатическое оборудование. Тепловой насос Yutaki S RWM-3.0NE/RAS-3WHVNP становится победителем нашего рейтинга по ряду причин. В первую очередь эксперты отмечают инновационность разработки. Сплит система состоит из двух привычных блоков (внутренний и наружный), демонстрируя высокую энергоэффективность. Агрегат способен работать при температуре до -25°С, используя самый доступный источник энергии. Такие тепловые насосы можно встретить в разных городах России, начиная с гостиничных комплексов и заканчивая частными домами.

Пользователи довольны оптимальным сочетанием цены и эксплуатационных свойств, экономичной работой и эффективностью.

Достоинства
  • инновационные технологии;
  • высокая энергоэффективность;
  • хорошие эксплуатационные свойства.
Недостатки
  • не обнаружены.

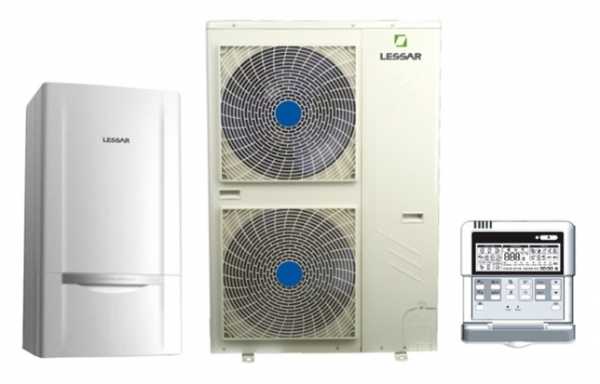

Lessar LSM-H080HFA2 8 кВт

Рейтинг: 4.8

Высокой мощностью обогрева (8 кВт) обладает тепловой насос Lessar LSM-H080HFA2. Техника хороша еще и тем, что издает минимум шума (32 дБ). Система предназначена для использования в частных домах и офисных помещениях. Прибор может стать надежным источником тепла для систем отопления с радиаторами или теплыми полами. Тепловой насос способен нагреть воду до отметки 60°С, использовать климатическую установку можно и в режиме обогрева, и в режиме охлаждения. Однако есть несколько моментов, которые не позволили победить в нашем рейтинге.

Тепловой насос имеет большой вес (63 кг), мощность охлаждения ниже, чем у лидера (6,3 кВт). Уступил прибор и в инновационности, вместо инверторного управления компрессором производитель установил линейную модель.

Достоинства
  • высокая мощность обогрева;
  • низкий уровень шума;
  • широкая сфера применения.
Недостатки
  • большой вес;
  • линейный компрессор.

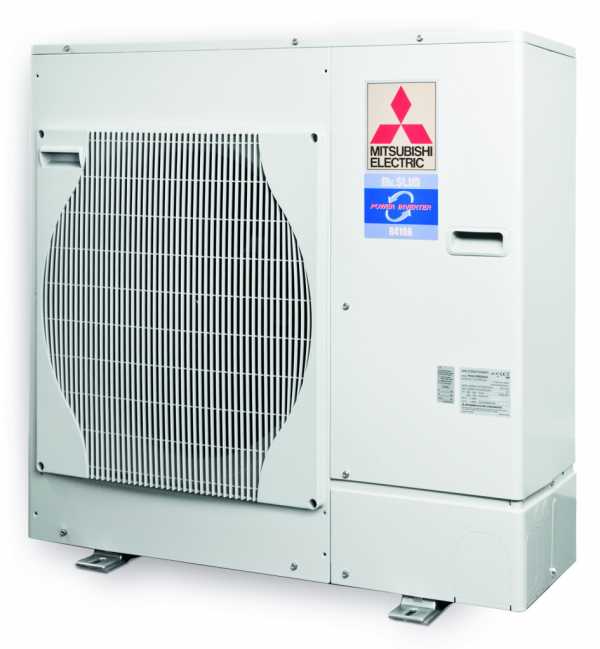

Mitsubishi Electric PUHZ-SW50VHA

Рейтинг: 4.7

На третье место нашего рейтинга попал японский тепловой насос Mitsubishi Electric PUHZ-SW50VHA. Уступает он лидерам в мощности обогрева (6 кВт) и охлаждения (4,5 кВт). От взора экспертов не ускользнул и такой негативный фактор, как высокий уровень шума (46 дБ). При этом такие параметры, как компактные размеры и небольшой вес выступили в качестве положительных характеристик.

Наружный блок можно подключать к теплообменнику, работающему по схеме "фреон-вода". Благодаря такой компоновке тепловой насос способен работать в регионах с холодным климатом. Производитель предусмотрел возможность увеличения мощности климатической системы, поэтому несколько тепловых насосов можно объединить в один каскад, используя специальные контроллеры.

Достоинства
  • компактность;
  • небольшой вес;
  • возможность интеграции в климатические системы.
Недостатки
  • шумная работа;
  • высокая цена.

Лучшие тепловые насосы для горячего водоснабжения

Тепловые насосы могут не только обогревать помещение. Они успешно справляются с подогревом воды. Так как система считается низкотемпературной, то рассчитывать на температуру воды выше 55°С не стоит. Эксперты выбрали несколько интересных насосов.

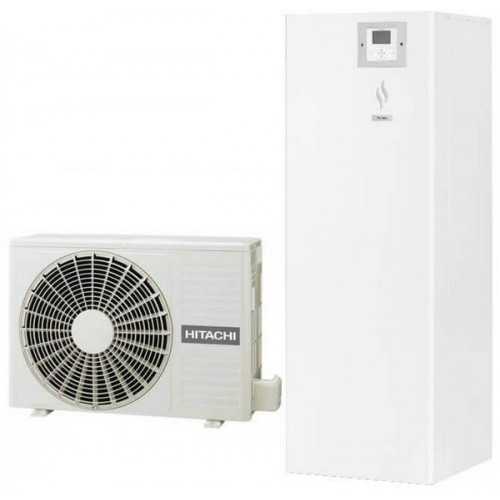

Hitachi Yutaki S Combi RWD-2.0NWE-200S/RAS-2WHVNP

Рейтинг: 4.9

Устанавливать в действующие системы отопления или в только создаваемые можно топливный насос Hitachi Yutaki S Combi RWD-2.0NWE-200S/RAS-2WHVNP. Прибор предназначен для круглогодичного применения, зимой он будет использоваться в качестве обогревателя, а летом как кондиционер. Эксперты отдали первое место рейтинга этой модели за инновационность и низкие затраты на обслуживание. Тепловой насос оптимально подходит для систем отопления с радиаторами и теплыми полами. Производитель оснастил устройство удаленным управлением, что позволяет владельцу дома регулировать температурный режим, находясь в любом помещении. К достоинствам оборудования стоит отнести инверторную технологию управления и недельный таймер.

Достоинства
  • инверторная технология управления;
  • антибактериальная опция;
  • компактность;
  • универсальность применения.
Недостатки
  • не обнаружены.

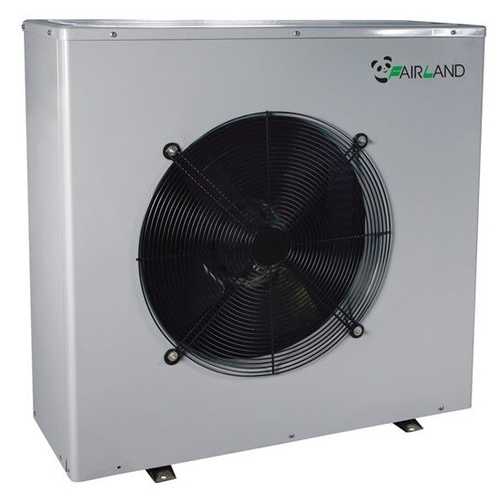

FAIRLAND AHP13AS

Рейтинг: 4.8

Тепловой насос из Китая FAIRLAND AHP13AS создан для обогрева домов. Он предназначен для работы в традиционных системах отопления, а также в современных теплых полах. Производителю удалось сделать климатическую технику высокого качества за счет применения оригинальных японских деталей. Уступает прибор лидеру рейтинга в функциональных возможностях, охлаждать воздух он не способен. А вот как обогреватель тепловой насос демонстрирует хорошие способности. Мощность обогрева достигает отметки 13 кВт, потребляя при этом до 2,9 кВт электроэнергии. Инверторное управление упрощает эксплуатацию климатической установки, повышая срок службы.

Пользователи довольны работой теплового насоса, его мощностью и производительностью. Только цена не устаивает отечественных покупателей.

Достоинства
  • качественная сборка;
  • высокая мощность обогрева;
  • инверторное управление.
Недостатки
  • высокая цена;
  • требуется силовая линия.

Lessar LSM-h220HFA2

Рейтинг: 4.7

Хорошими показателями тепло- и холодопроизводительности обладает тепловой насос Lessar LSM-h220HFA2. Модель оснащается дополнительным электрическим ТЭНом, позволяя повысить температуру в помещении до 55°С. Охладить комнату можно в температурном диапазоне 5-22°С. Хоть модель и уступает лидерам рейтинга в мощности, зато максимальный уровень шума не превышает 32 дБ. Эксперты положительно высказываются относительно компактности оборудования и небольшого веса (63 кг).

Пользователи одобрительно отзываются о доступности и функциональных возможностях прибора. Тепловой насос выглядит эстетично, он одинаково хорошо охлаждает и обогревает помещение, экономно расходуя электроэнергию. Из минусов отмечается громкий сигнал при включении, а также отсутствие инверторного управления.

Достоинства
  • компактность;
  • небольшой вес;
  • низкий уровень шума;
  • многофункциональность.
Недостатки
  • отсутствие инверторного управления.


Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

expertology.ru

Тепловые насосы Hitachi / Статьи / Эко-Терм

Доступное энергосбережение – тепловые насосы от Hitachi

Сегодня технические специалисты и рядовые потребители отлично понимают, что традиционные энергоносители непомерно дорожают, их на планете остаётся всё меньше. По оценкам экспертов, некоторые ресурсы (например, нефть) полностью иссякнут в ближайшие тридцать лет. Однако пока есть возможность качать природное сырье и обращать его в деньги, развитие альтернативных источников энергии будет всячески тормозиться сильными мира сего. В таких условиях разработка инновационных технологий, использующих возобновляемые ресурсы, под силу только мощным независимым компаниям, нацеленным на реальное изменение ситуации.

Концерн Hitachi, полностью оправдывая своё название (в переводе “Hitachi” означает «Рассвет»), бескомпромиссным подходом к вопросу улучшения жизни населения планеты. Разработка концерна – тепловые насосы – является очень своевременным проектом. Суть корпоративной политики компании – помощь человечеству в целом и каждому индивидууму в частности, с помощью технологий. Тепловые насосы и их использование направлены именно на улучшение качества жизни человека. Каким образом?



Что такое тепловой насос?

Тепловой насос принципиально отличается от всех существующих отопительных систем. Создатели не решали вопрос снижения энергопотребления и повышения КПД нагревательных устройств. Задачей было не «нагреть» что-либо, а «извлечь тепло». В этом и заключается разница: чтобы нагреть теплоноситель, необходимо сжигать тот или иной вид дорогостоящего топлива. Тепловой насос делает совершенно иное. Он забирает тепло из окружающей среды, прямо с улицы, и перемещает его в жилое помещение.

Чтобы было понятнее, можно взять за пример обыкновенный бытовой холодильник. Если поместить в него, к примеру, бутылку с водой, холодильник, охлаждая её, должен куда-то переместить лишнее тепло. Обычно это тепло перенаправляется прямо в комнату: сначала передаётся на радиатор (чёрная решётка с задней стороны), а радиатор нагревает охлаждающий воздух. Мы говорим «обычно», потому что ряд холодильных промышленных установок (например, холодильные витрины в магазинах) оборудованы специальной системой отвода тепла в другие помещения, чтобы равномерно распределить обогрев по всему зданию. Иначе в торговом зале будет слишком жарко.

Тепловой насос работает по той же схеме. Он забирает уличный воздух, охлаждает его до заданных значений, забирает тепло и передаёт его в жилое помещение.



Экономичность неоспорима

Чтобы понять насколько тепловой насос экономичнее традиционных нагревательных систем, достаточно элементарного примера: если вы поставите рядом комнатный обогреватель и бытовой холодильник, у вас не возникнет сомнений, какой из приборов потребляет меньше электроэнергии. Холодильник потребляет около 50 кВт/ч в месяц, а обогреватель около 1000 кВт/ч на 10м

2 жилой площади за тот же период. Тепловой насос работает приблизительно так же, как и ваш холодильник. Он не имеет нагревающих элементов, электроэнергия ему нужна только для работы компрессора.



Преимущества тепловых насосов: передовые технологии в действии

Экономичность – только первое, хотя и самое главное преимущество данного вида оборудования. Для каждого отдельного человека экономия является не существенным, а решающим фактором, потому что мало кто из нас располагает средствами для того, чтобы заботиться об экологии планеты за свой счёт.

Hitachi позаботился об экологии. Тепловые насосы не наносят никакого ущерба окружающей среде. Они не выделяют продукты горения в атмосферу, и их работа не сопровождается так называемым «шумовым загрязнением». Даже хладагент подобран таким образом, чтобы в случае утечки он оставался инертным и не разрушал озоновый слой. Низкое потребление электроэнергии тоже косвенно влияет на улучшение ситуации, снижая нагрузку на электростанции и уменьшая их вредные выбросы.

Создание комфортных условий для человека – ещё один пункт, по которому тепловые насосы превосходят традиционные способы отопления. Они не пересушивают воздух в помещении, что очень важно для самочувствия. Интеллектуальная автоматическая система контроля самостоятельно регулирует работу установки, освобождая время пользователя. Кроме того, тепловые насосы имеют функцию кондиционирования. Они не только нагревают жильё в зимний период, но и удаляют из помещения излишки тепла в летнюю жару. Таким образом, Hitachi реализует комплексный подход к проблеме создания оптимальных условий для человека.



Бесспорный лидер

Сегодня многие компании, работающие в сфере теплоснабжения, занимаются производством тепловых насосов. Но необходимо подчеркнуть, что именно Hitachi занимается комплексными разработками, воплощая оригинальное японское качество в собственных продуктах, не переставая их совершенствовать, искать пути снижения электропотребления вплоть до перехода на полную автономность. Что касается других производителей – они зачастую пользуются разработками лидера, причём, не всегда качественно реализуя их на практике.

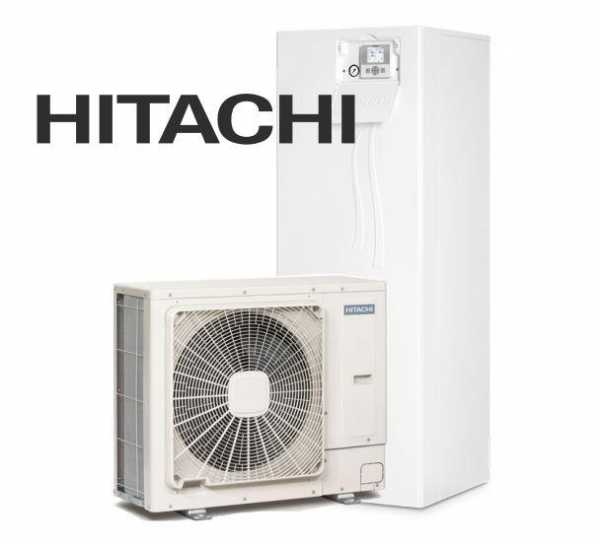

Модельный ряд Yutaki от Hitachi

Три самые востребованные модели тепловых насосов из линейки Yutaki представляют:

  • Yutaki M – самый экономичный образец с расходом электроэнергии 12 кВт/ч. Обеспечивает межсезонный обогрев загородного дома, подогрев личного бассейна, осуществляет ГВС;
  • Yutaki S – автоматизированная сплит-система для обогрева и кондиционирования жилых и административных площадей до 300м2. Мощное устройство контроля климата на протяжении всего года;
  • Yutaki S80 – высокотемпературный тепловой насос, способный нагревать воду до +80 градусов. Данная модель, адаптирована для подключения к существующим системам отопления и радиатором. Отлично зарекомендовала себя во многих странах мира, широко используется для обогрева коттеджей, применяется на небольших частных предприятиях.



Где используются тепловые насосы Hitachi

Необычайно широкий спектр использования тепловых насосов модификаций Yutaki обусловлен их надёжностью, безопасностью и реальной возможностью снизить затраты на отопление. Yutaki применяются для обогрева следующих объектов:

  • частное жильё;
  • детские учреждения: детсады, школы, развивающие центры и т.д.;
  • офисные помещения с повышенными требованиями к комфорту;
  • общественные центры: фитнес-клубы, тренажёрные залы, танцевальные и гимнастические залы и т.д.;
  • помещения с нестандартной планировкой отопления: арт-студии, выставочные залы, музеи, художественные галереи и любые другие свободные пространства, где радиаторы отопления не должны бросаться в глаза и мешать восприятию;
  • частные медицинские учреждения небольшой площади.



Перспектива

В настоящее время тепловые насосы уверенно вытесняют традиционные системы отопления, работающие на чрезвычайно дорогих энергоносителях. Мы можем с уверенностью смотреть в будущее, которое в нашем представлении свободно от чёрного смога над городами!

eco-therm.com.ua

Отопление и кондиционирование дома 260м/2 тепловым насосом

  1. Исходные данные по проекту
  2. Проектное задание
  3. Предварительные проработки
  4. Реализованное проектное решение
  5. Возможности и преимущества теплового насоса Hitachi Yutaki S 5.0
  6. Этапы и последовательность выполненных работ
  7. Результаты монтажа и эксплуатации

Отопление и кондиционирование с тепловым насосом – почему это выгодно? Об этом в следующем материале.

Исходные данные по проекту

Дом с общей площадью 260 м2, стена – керамзитобетон 380 мм и кирпич, утепление – пенополистирол 10 см, 2 этажа.

Месторасположение объекта: Бориспольский р-н, Киевская область.

Распределение тепла по дому: через систему контуров теплых полов на первом и втором этажах.

По проекту дома предусмотрена автономная система теплоснабжения.

Выделенная от подстанции электрическая мощность достаточна для системы электроотопления.

Проектное задание

Необходимо спроектировать и внедрить самую экономичную в эксплуатации систему отопления. Система должна быть «без газа», безотказной в любых погодных условиях, комфортной в обслуживании и настройке.

Необходимо также предусмотреть возможность нагрева воды для всех бытовых нужд.

Предварительные проработки

Специалистами компании был проанализирован строительный проект и схемы подвода электросети и водоснабжения дома.

Проработаны варианты системы теплообеспечения и ГВС с разными типами тепловых насосов. Выбран наиболее приемлемый по инвестициям и энергозатратам вариант с воздушным тепловым насосом. Резервным источником тепла для дома предусматривается электрический котел.

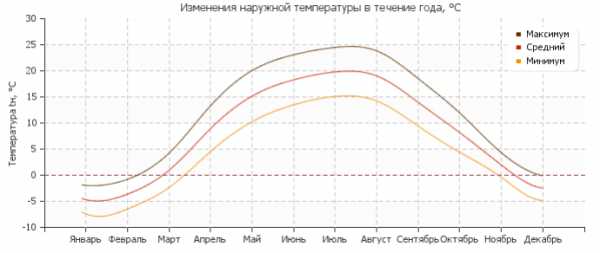

Получены и проанализированы климатические условия в регионе. Определена расчетная температура самого холодного периода года (-22 °C).

Просчитаны теплопотери дома для наружных условий в -22 °C. Суммарные теплопотери дома 15 кВт – максимальная тепловая нагрузка на систему отопления.

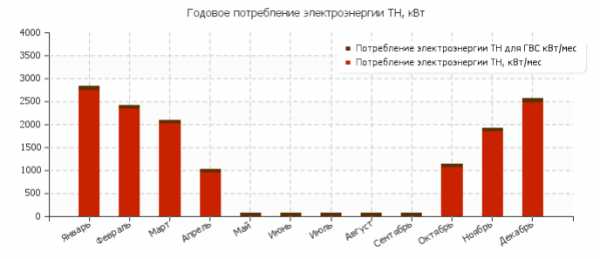

Спрогнозировано на основании программного расчета потребление электроэнергии по месяцам года. Откуда видно, что может быть применен низкий тариф по электроотоплению (при потреблении до 3000 кВт в месяц).

Для семьи рассчитаны нормы горячего водоснабжения. В системе ГВС предусмотрен бойлер косвенного нагрева 250 л и для резерва горячей воды – бак-накопитель 300 л.

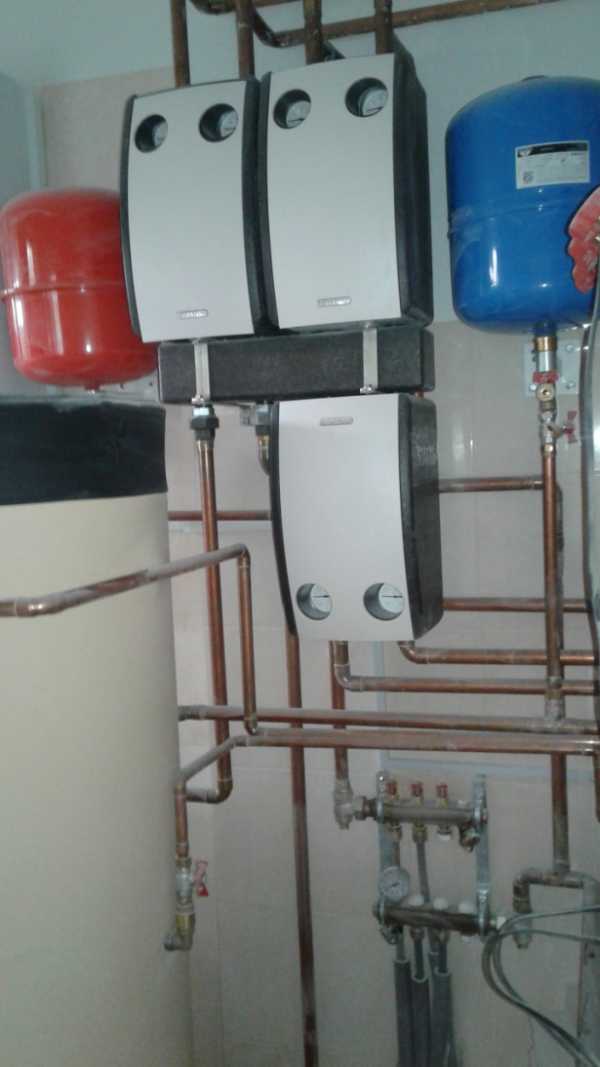

Разработана схема размещения оборудования в топочной и снаружи дома. Продуманы разводка контуров теплого пола и системы горячего водоснабжения.

Реализованное проектное решение

Предложен к установке высокоэффективный и компактный воздушный тепловой насос Hitachi Yutaki S RWM-5.0NE/RaS-5WHVNPE 5.0 c тепловой мощностью 16.7 кВт.

См. также: «Почему выгодно использовать тепловой насос»

Тепловой насос (ТН) даже в суровый мороз полностью покрывает тепловые загрузки по отоплению и ГВС. Приоритет – нагрев воды для бытовых нужд.

Возможности и преимущества теплового насоса Hitachi Yutaki S 5.0

  • Высочайшая эффективность в работе ТН достигается за счет комплектации. Уникальный спиральный компрессор, эффективный пластинчатый теплообменник, экономный циркуляционный насос подобраны для компактности, бесшумной работы, высокой производительности при минимальном энергопотреблении.
  • Очень высокий COP – до 4.7 … 5.0.
  • Класс энергоэффективности А++.
  • Три функции в одном агрегате – отопление, охлаждение и ГВС. Совместим с блоком Cooling Kit.
  • Может нагревать теплоноситель до +60 °C.
  • Универсальный контроллер управления с легкими и понятными настройками и индикацией.
  • Возможность недельного программирования режима работы ТН.

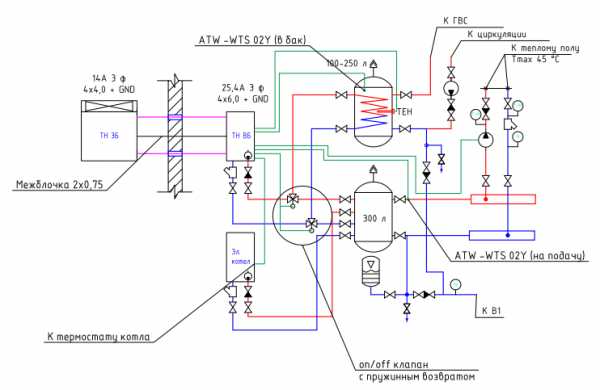

Схема теплоснабжения дома: система отопления и ГВС

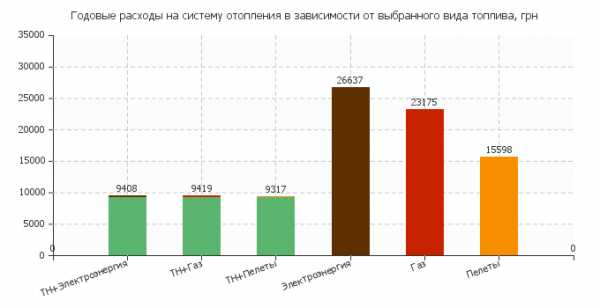

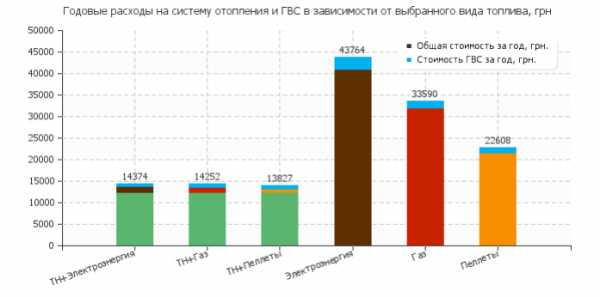

Прогнозируемые программные результаты расходов при сравнении с другими типами отопления для дома 260 м2.

Этапы и последовательность выполненных работ

  1. Прокладка основных трубопроводов.
  2. Выполнение укладки контуров теплых полов.

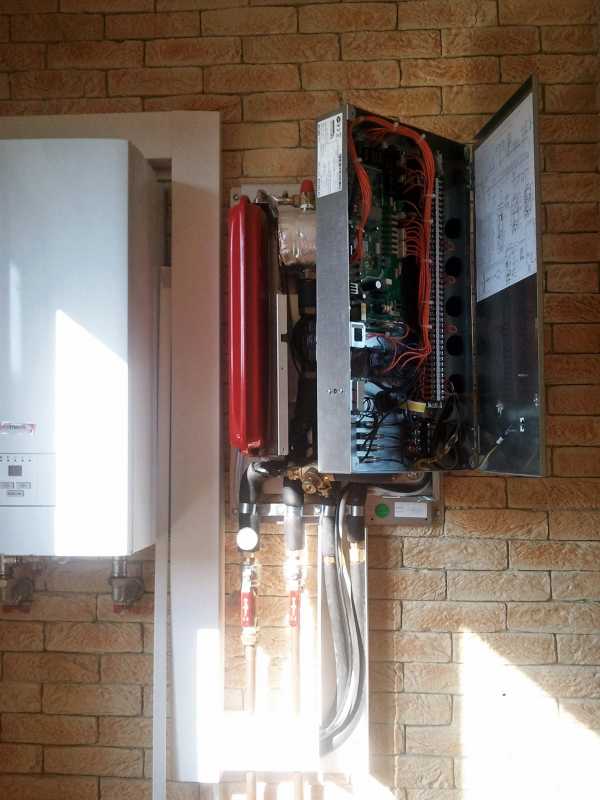

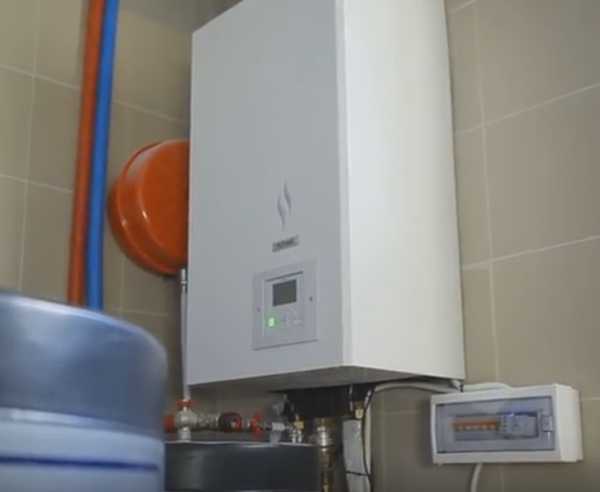

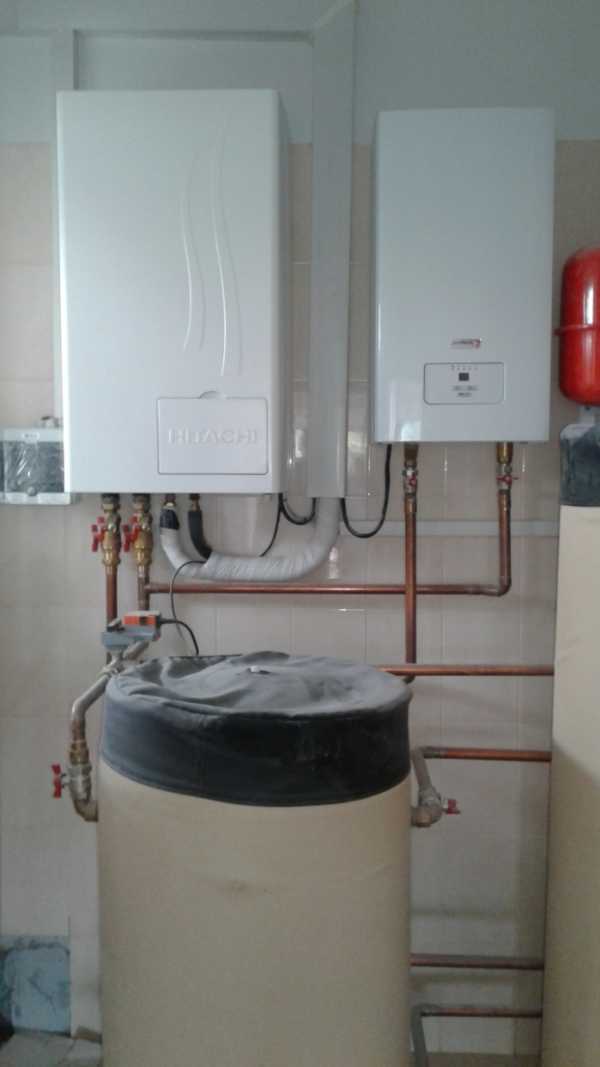

  3. Монтаж оборудования в топочной: внутреннего блока теплового насоса, бака накопителя, бойлера косвенного нагрева со встроенным ТЭНом и их обвязки.

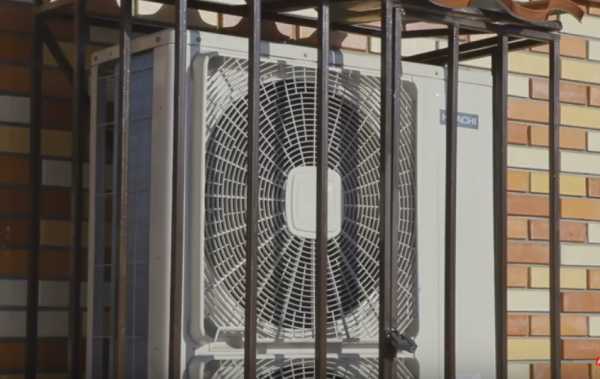

  4. Монтаж наружного блока ТН Hitachi Yutaki S. Вакуумирование наружного блока. Монтаж ограждающей конструкции.
  5. Выполнение подготовительных работ к запуску системы. Шеф-наладка выполнена техническими специалистами компании.
  6. Запуск теплового насоса и выход системы в рабочий режим.
  7. Проверка работы системы при температуре наружного воздуха -20 °C.

Результаты монтажа и эксплуатации

  • Все монтажные работы выполнены оперативно и качественно. Заказчик очень доволен установленной системой.

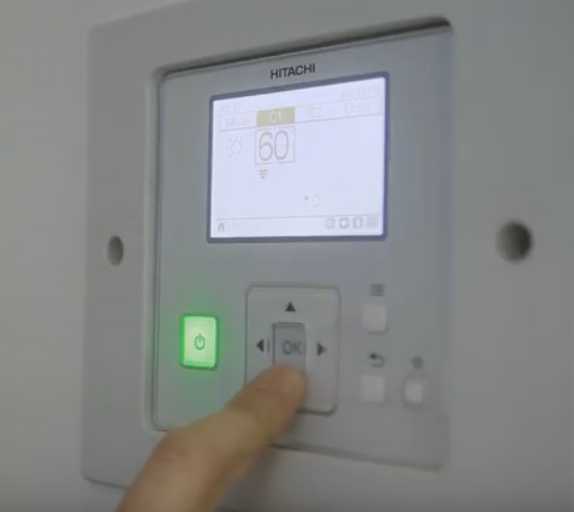

  • Настройка температуры в помещении дома и режимов работы ТН с помощью пульта управления очень простая и интуитивно понятная.
  • Доказана прогнозируемая экономичность при эксплуатации этого оборудования.
  • По уровню расходов затраты ниже в 3 раза, чем при отоплении электрокотлом.
  • Работа теплового насоса Hitachi Yutaki S 5.0 отличается минимальным уровнем шума, что приятно удивило Заказчика.
  • Заказчик планирует оформить тариф на электроотопление дома, что позволит еще больше снизить затраты на отопление и ГВС.

Выводы

Тепловой насос воздух – вода Hitachi Yutaki S – прекрасный выбор для отопления новых домов  и коттеджей. Это компактный, надежный супер эффективный тепловой насос нового поколения с инверторным управлением, что гарантирует лучшие показатели продуктивности с минимальным энергопотреблением.

После установки воздушного теплового насоса для теплоснабжения и подогрева воды для бытовых нужд дома на практике доказана экономическая выгода от реализации такого проекта.

Низкое энергопотребление тепловым насосом делает возможность применения самого дешевого тарифа по электроотоплению. Экономия – уменьшение в несколько раз платежей за тепло и горячую воду, доказана на практике. Отопление и кондиционирование дома тепловым насосом Hitachi Yutaki S – это прекрасное решение для тех, кто не хочет переплачивать за газ и готов внедрять новые технологии!

Внедрена не только комфортная в настройке, программировании и регулировании система теплоснабжения, но и получена самая долговечная и надежная в эксплуатации по сравнению с любыми котлами система.

hitachi-ukraine.com.ua

Готовое решение по отоплению на тепловом насосе Hitachi Yutaki S для частного дома 150 м.кв.

Объект: частный дом
Площадь: 150 м2 (2 этажа)
Задача: модернизация системы отопления и горячего водоснабжения,  экономия электроэнергии и сокращение затрат на отопление.
Предоставленные работы: подбор теплового насоса и пуско-наладка оборудования
Период выполнения работ: 25 дней

Исходные данные:
Поступил запрос от заказчика на модернизацию существующей системы отопления и ГВС частного дома. В связи с постоянным ростом тарифов на традиционные источники отопления, вопрос экономии и энергосбережения занимает особое место.

  • Система отопления: на первом этаже – теплый пол, на втором этаже – радиаторы.
  • Установленная система теплоснабжения: электрический котел.
  • Теплопотери минимизированы: произведено утепление дома пенопластом толщиной 10см.
  • На участке полностью отсутствует подвод газа.

Анализ исходных данных

Наша компания провела подробный анализ исходных данных с учетом всех потребностей заказчика, в частности:

  • Анализ работы установленного оборудования на объекте: тип котла, возможности и недостатки, система разводки – теплый пол, радиаторы и др. по этажам, температура теплоносителя в контурах, потребности системы ГВС, помещение для размещения оборудования.
  • Анализ режимов работы оборудования, возможность работы в качестве резервного источника тепла (в различных температурных условиях).
  • Анализ эксплуатационных расходов существующего оборудования за год, в отопительный период.
  • Анализ вариантов оборудования и выбор модели теплового насоса для снижения энергозатрат, улучшения удобства управления – программирования режимов работы, расширения функциональных возможностей системы отопления и ГВС.

Предложенное решение
В качестве более экономичного оборудования для отопления и ГВС на основе специальной программы подбора тепловых насосов был предложен вариант теплового насоса «воздух-вода» новой линейки Hitachi Yutaki S, Япония.

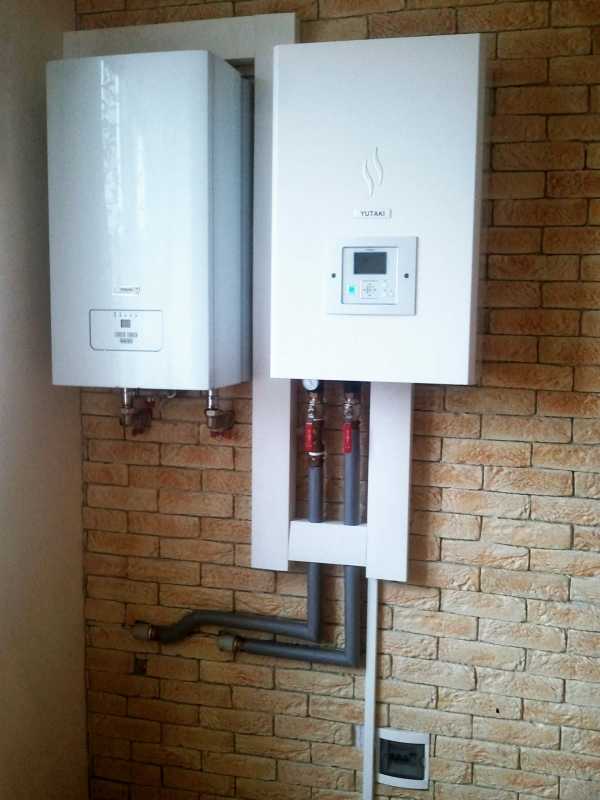

Тепловой насос врезается в действующую систему с электрическим котлом.
Предлагаемое  оборудованиетепловой насос «воздух-вода» Hitachi Yutaki S. Сплит-система мощностью 11 кВт, состоящая из компактного внутреннего и наружного блока.
Для накопления и сбережения горячей воды добавлен бак-аккумулятор.

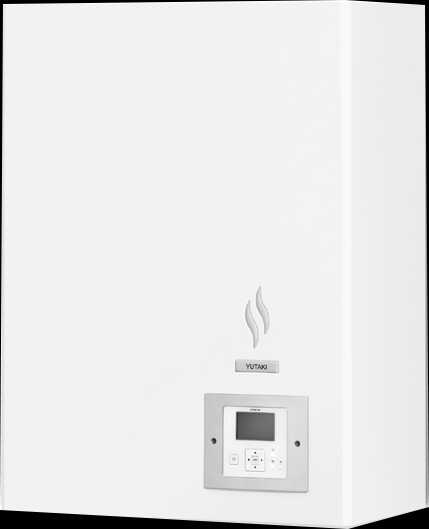

Внутренний блок  RWM 3.0NE
Наружный блок  RAS 3WHVNP

Технические параметры оборудования

Назначение оборудования Нагрев, Охлаждение, ГВС
Тип оборудования Сплит-система
Тип системы Моноэнергетический, (с электронагревателем)
Параметры электросети
Разбивка на зоны системы отопления Зона 1: Теплый пол Зона 2: Радиаторы
Способ монтажа бака ГВС Внешний бак

Преимущества теплового насоса серии HITACHI Yutaki S
Тепловые насосы HITACHI YUTAKI S «воздух-вода» соответствуют требованиям завтрашнего дня, так как могут безгранично использовать природный возобновляемый источник – тепло окружающего воздуха. Они обеспечивают максимальную эффективность системы отопления и горячего водоснабжения (ГВС) и низкие эксплуатационные расходы.
Серия Yutaki S:

  • Один из наивысших коэффициентов СОР на рынке (до 5)
  • Идеальное решение для новых и модернизированных домов
  • Управление двумя отопительными контурами
  • В СТАНДАРТНОЙ КОМПЛЕКТАЦИИ ДОСТУПЕН С ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ
  • Возможность обогрева пола, идеально подходит как для нового строительства и реконструкции зданий
  • Погодозависимая автоматика, недельное программирование, показания температуры для 2-х зон
  • Обеспечение горячей воды в сочетании с автономным баком (по желанию).
  • Температура воды на выходе до +60 °С, температура воды регулируется с помощью инверторной технологии
  • Простота монтажа и технического обслуживания
  • Подключение к системам внешнего управления
  • Возможность работы на кондиционирование
  • Обновленный дизайн внутренних и наружных блоков
  • Новый пластинчатый теплообменник, новая модель Ebox


Особенности реализации проекта
При реализации данной системы отопления учитывались:

  • разница температуры теплоносителя в контурах и температура воды для ГВС;
  • необходимость подключения резервного нагревателя – точка бивалентности, при температуре -10 °С;
  • ограниченное пространство для размещения оборудования и коммуникаций – поэтому выбирался компактный внутренний блок;
  • возможность установки наружного блока на достаточном удалении.

Все эти проблемы успешно решены в ходе подбора оборудования и проведения монтажных работ.
Оборудование  монтировалась уже в существующую систему.
Благодаря компактности установки и возможности разместить внутренний блок на большом расстоянии от наружного (максимально до 110 м), эту проблему успешно решили.
Отдельный бак – теплоаккумулятор врезан в существующую систему теплоснабжения.

Работы проведены оперативно, отладка и запуск оборудования прошли успешно. Система работает эффективно.

Мы предоставим квалифицированную консультацию по вопросам отопления и альтернативной энергетики для Вашего дома по номеру (067) 504-23-97!

geoenergo.com

Тепловые насосы HItachi Yutaki s80

Высокотемпературный тепловой насос Hitachi S80

Тепловой насос Hitachi серии Yutaki S80 - это отопительный прибор, как газовый или твердотопливный котел, который нагревает воду для системы отопления и горячего водоснабжения (далее ГВС). Система устроена по принципу сплит-системы и состоит из одного наружного и одного внутреннего (гидромодуль) блоков.

Тепловые насосы Yutaki S80 стали настоящим прорывом среди тепловых насосов типа "воздух-вода"

Высокотемпературные тепловые насосы Yutaki S80 можно использовать как в новых системах отопления так и для модернизации уже существующих систем отопления. Так как данные тепловые насосы способны нагреть теплоноситель до +80°С даже при температуре наружного воздуха до -20 °С, то их можно использовать без каких либо доработок существующей системы отопления, которая была расчитана на тепло от газового или твердотопливного котла. Именно эта особенность делает линейку  тепловых насосов Yutaki S80 уникальной среди остальных тепловых насосов типа "воздух-вода".

Конструктивно предусмотрена возможность подключения солнечного коллектора, другого источника тепла и теплообменника бассейна

Система управления позволяет использовать тепловой насос для нагрева теплого пола, радиаторов, бака ГВС, бассейна. Контроллер теплового насос может управлять дополнительными циркуляционными насосами и трехходовыми клапанами. Например, если Вы установите бассейн, воду для него можно будет нагревать с помощью теплового насоса. При этом, система будет в автоматическом режиме переключать трехходовые клапана и направлять теплоноситель по приоритету. Конструктивно предусмотрена возможность подключения солнечного коллектора и другого источника тепла (электро, газ, тт котел).

Конструктивной особенностью данных тепловых насосов является наличие двух холодильных контуров на двух различных хладагентах R410a и R134a

Система теплового насоса состоит из двух холодильных контуров (основной и вспомогательный), каждый из которых имеет свой инверторный компрессор. Для увеличения показателя сезонной энергоэффективности (SCOp) вспомогательный контур включается только при необходимости достижения высокой температуры (+80°С), во всех остальных случаях работет только основной контур. Схема каскадного соединения компрессоров показана ниже:

nse.com.ua

Тепловые насосы от Hitachi

Представительство Hitachi в Украине позволяет компании предлагать своим клиентам продукцию по низким ценам, быстро поставлять на рынок новинки ассортимента и оказывать дополнительные сервисные услуги на высоком уровне, с учетом особенностей продукции. Одним из самых покупаемых продуктов компании в Украине стала линейка тепловых насосов, которые получили одобрение по вполне понятным причинам.

Репутация компании

Продукцию Hitachi многие покупают, учитывая репутацию японской фирмы, которая успешно работает больше 100 лет. Основание компании в 1910 году сделало ее способной на практике пройти каждый этап развития технического совершенства, начиная от амперметров, водных турбин и вентиляторов.

Сегодня огромный коллектив новаторов и экспериментаторов создает настоящий прорыв в сфере электротехнического оборудования. Только то, что действительно нужно человеку, только то, что станет желаемым в каждом доме. Консерватизм остался исключительно в том, что касается качества. Каждая деталь продумывается не только с точки зрения функциональности, но и выбора наиболее надежных материалов. Сама же конструкция тщательно исследуется на предмет влияния на человеческое здоровье и изменений микроклимата в результате ее использования. В результате клиенты получают нужные, эффективные и безопасные модели, которые служат долгое время без всяких чрезвычайных ситуаций.

Об эффективности тепловых насосов

Если еще осталось недоумение, почему нужно установить тепловой насос именно этой компании, достаточно узнать о тех принципах, на которых основывалась разработка продукции. Это создание эффективного климат-контроля за счет самого дешевого и безопасного на сегодняшний день топлива – воздуха:

  1. Тепловые насосы компании созданы по принципу воздух-вода, при своей эффективности потрясающе дешевы в обслуживании. Электроэнергия принимает участие только как пятая доля для потребления, поэтому оплачивать счета за отопление будет просто, даже если жилая площадь больших размеров.
  2. Не секрет, что аллергические реакции на продукты распада твердого топлива встречаются довольно часто. Газ же иногда приводит к взрывам, серьезным телесным повреждениям и даже смертельным случаям. Но если топливо – воздух, опасаться нечего. Устройство совершенно безопасно, не имеет никаких вредоносных отходов, не предполагает опасности взрыва. Наоборот, устройство превосходит привычные кондиционеры и системы отопления.
  3. Уникальность новой техники – в универсальности. В системе всегда будет горячая вода, жаркий день обернется приятной прохладой, а в зимнюю стужу, даже если за окном ниже –27 градусов, мягкое тепло окутает без всяких усилий со стороны хозяев дома.
  4. Элегантные белые корпуса, продуманные формы, возможность использования моноблоков и сплит-систем допускает использование тепловых насосов без вреда для внешнего вида помещения.
  5. За счет доступности топлива устройство можно установить не только в городской квартире, но и в загородном доме, даче. Главное условие – наличие электричества (и воздуха).
  6. Система сочетается с электроподогревом полов, паровым отоплением, фанкойлами, солнечными коллекторами, значительно повышая их продуктивность.
  7. Простое управление можно спокойно доверить пожилым людям или подросткам. Если необходимо отлучиться из дома, они будут находиться в комфортных условиях и полной безопасности.

Для того, чтобы воспользоваться тепловым насосом с максимальной эффективностью, достаточно оставить сообщение на официальном сайте компании Hitachi-Ukraine. Обслуживание включает оптимальный подбор устройства с учетов всех особенностей использования и помещения.

cikavosti.com

Тепловой насос для дома 250 м2 - монтаж, проекирование, пуско наладка

  1. Анализ исходных данных и схем системы теплоснабжения
  2. Какие задачи у проекта модернизации?
  3. Расчетные данные для ТЭО
  4. Сравнение прогнозируемых затрат при работе различных систем отопления
  5. Реализация проекта оборудование и монтаж
  6. Выводы

Наверное сейчас нет людей, которые отказались бы от независимого отопление собственного дома. Автономное отопление дома 250 м2 — в сегодняшнем кейсе.

Анализ исходных данных и схем системы теплоснабжения

  • Дом 250м2 в два этажа имеет хорошую теплоизоляцию (мин. вата).
  • К дому подведено 3 фазы: 380В, выделенной от подстанции мощности достаточно.
  • Система отопления с установленным электрическим котлом Protherm RAY 6 28 кВт (СКАТ) не удовлетворяет Заказчика из-за высоких затрат на электроэнергию.
  • Разнотемпературные зоны системы отопления: теплые полы, радиаторы, фанкойлы

Какие задачи у проекта модернизации?

  1. Интегрировать воздушный тепловой насос HITACHI Yutaki S в систему с действующим электрокотлом.
  2. Решить задачу кондиционирования в доме.
  3. Система должна быть сделана под электроотопление, т.е. по моноэнергетической схеме.

Статья в тему: «Тепловой насос для отопления частного дома 200 м2»

Расчетные данные для ТЭО

  • Теплопотери здания, расчетные 11 кВт
  • Достаточная теплопроизводительность ТН, минимальная, 80
  • Расчетная температура в °C, миним. для региона -22
  • Рабочая температура, без нагрузки, внешняя, °C +12
  • Температура теплоносителя, максимальная, °C +45
  • Температура в системе отопления теплоносителя, минимальная, °C +30

На графике видно, что при уменьшении наружной температуры, температура теплоносителя должна быть выше.


На основании анализа климатических условий в географическом месте, где находится дом, получены результаты средних температур воздуха летом и зимой.

Рис. 1. Среднемесячные данные min/max температуры для региона – Киев

Из графика видно, что средние температуры: T макс. +24,5 °С T мин. -7,45 °С

Сравнение прогнозируемых затрат при работе различных систем отопления

Из данных программного расчета, с учетом действующих тарифов на газ, электроэнегию и тв. топливо (пеллеты), получаем диаграмму сравнения размеров затрат для возможных систем теплообеспечения, дом площадью 250 м2.

Рис. 2. Диаграмма сравнения ежегодных затрат на системы отопления, грн

Из анализа диаграммы видно, что комбинация «ТН и электронагрев» самая перспективная по суммарным затратам.

Статья в тему: «Что затратнее: двухконтурный электрокотел или тепловой насос?»

В результате моделирования теплопродуктивности воздушного ТН HITACHI Yutaki S получаем зависимость мощности ТН при изменении внешней температуры.

Рис.3  График тепловых нагрузок

По этому графику определена «точка бивалентности» — температура, когда теплонасос на 100% удовлетворяет необходимую потребность дома в тепле. Для данной системы это показатель температуры -13 °С. Резервный (действующий) электрический котел подключается в догрев в те дни, когда температура воздуха упадет ниже этого уровня. Принимая в расчете технические данные по теплопроизводительности и COP при конкретных нормативных температурных условиях из паспорта теплового насоса HITACHI Yutaki S, а также с учетом табличных данных мощности потребления ТН, программный расчет прогнозирует следующие данные:

Теплопроизводительность ТН, кВт  24526,71
Потребляемая ТН мощность, кВт 10122,16

Отсюда видно, что энергопотребление теплонасосного оборудования намного меньше, чем количество производимого ним тепла.
Также программой представлена диаграмма распределения тепловых нагрузок по сезонам.

Рис. 4  Распределение тепловых нагрузок дома по месяцам года, кВт

С учетом текущих тарифов диаграмма расхода электроэнергии за год представляется таким образом:


Рис. 5 Распределение энергопотребления ТН в отдельные месяцы года, кВт

Расчетные затраты за год с учетом реальных тарифов

  • Теплообеспечение (отопление), грн 9109,94
  • Электродогрев (электрокотел или встроенный ТЭН), грн 299,41
  • Суммарная стоимость за год 9409,35 грн

Рис.6 Текущие затраты на работу ТН на протяжении года, грн

Реализация проекта оборудование и монтаж































Произведен монтаж воздушного теплового насоса, в комплект которого входит компактный внутренний и наружный блоки. На стену в помещении, где уже стоит электрокотел, установлен внутренний блок ТН Hitachi Yutaki S мод. RAS-6HRNME-AF (WM model) RWM-6FSN3E. Используемый ранее электрический котел Proterm ном. мощностью 18-24кВт становится резервным и автоматически управляется системой управления ТН, включаясь только в особо морозные дни.

  1. Теплообеспечение дома очень эффективно, режимы работы настраиваются с помощью пульта.
  2. Уровень энергоэффективности ТН очень высокий COP до 5,02
  3. Экономное энергопотребление и удобный дисплей управления.
  4. Производительность теплонасоса высокая даже при -25°С.
  5. Может нагревать воду для системы отопления до +60градусов.
  6. Теплонасос управляет разнотемпературными зонами.
  7. Добавлена возможность охлаждения комнат дома, что улучшило уровень комфорта для жильцов дома.
  8. Горячая вода накапливается в баке и ее хватает для всех бытовых нужд. Объемный бак для горячей воды 300л (возможная опция).
  9. Программируемые термостаты и контролер управления точно поддерживают нужную температуру в нужных комнатах дома.
  10. Тепловой насос управляет работой бойлера, электрокотла, насосами.
  11. Инверторное управление компрессором гарантирует нужную теплопроизводительность в зависимости от текущей нагрузки, это сильно экономит энергопотребление.
  12. Есть встроенные расширительный бак и ТЭН (электронагревательные элементы).
  13. Компактные размеры внутреннего блока не требуют много места, удобное обслуживание и подсоединение.

Выводы

  1. Ежемесячные платежи за электроэнергию теперь стали в несколько раз меньше, тепловой насос для дома 250 м2 — это довольно экономный вариант.
  2. Экономия годовых затрат, при потребности дома в тепловой энергии в размере 24859,38 кВт, получается слудующей:
    затраты на электрокотел 24859,38 х 1,68 41763,76 грн.
    на тепловой насос (данные расчетов) 9409,35 грн.

                           Разница в 41763,76 /9409,35 = 4,4 раза.
Реальное снижение и огромная экономия текущих платежей очевидны!

  1. По реальным данным энергопотребления теперь месячный расход электроэнергии меньше 3000 кВт. Это позволило применить для расчетов более низкий тариф (0,9 грн за кВт, вместо 1,68 грн./кВт), как для системы с электрокотлом.
  2. Эксплуатационный ресурс электрического котла продлен на много лет вперед.
  3. Такой тепловой насос «воздух-вода» при работе с фанкойлами решает задачи кондиционирования,  нужды устанавливать кондиционер нет.
  4. Hitachi Yutaki S гарантированно надежный и экономичный в эксплуатации тепловой насос, его рабочий ресурс в несколько раз превышает ресурс всех известных типов отопительного оборудования.
  5. Тепловой насос гарантирует лучший комфорт и отличное качество жизни и здоровья для обитателей дома.



hitachi-ukraine.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
