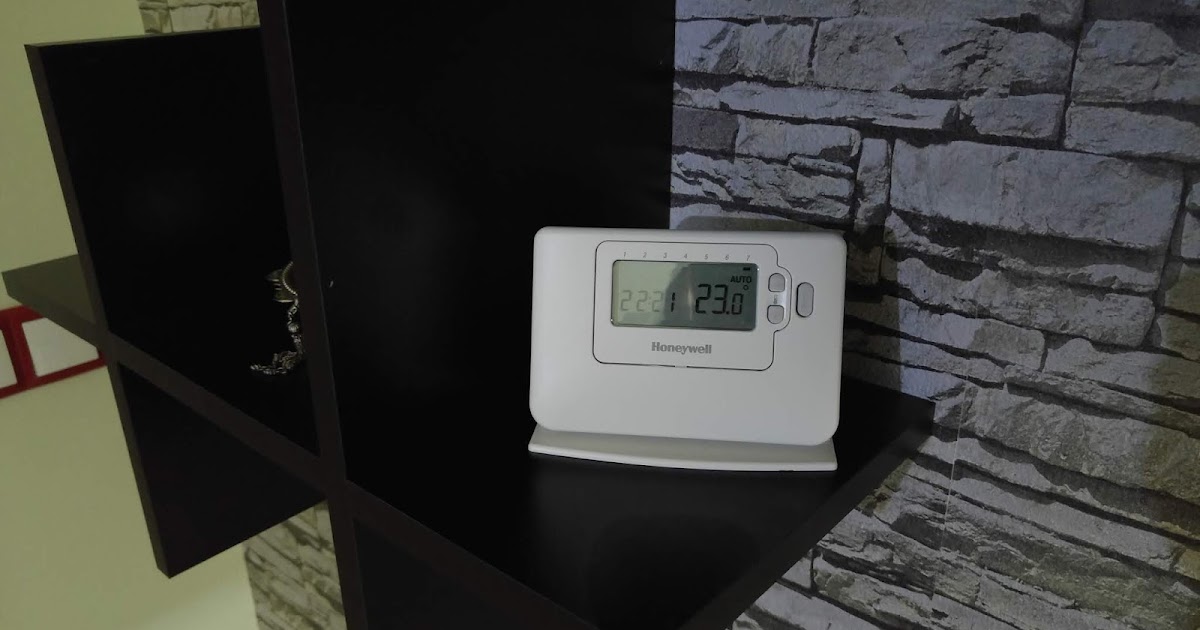

Программируемый термостат Honeywell CM907. Руководство по эксплуатации

Программируемый термостат Honeywell CM907. Руководство по эксплуатации.

ФУНКЦИИ И ОСОБЕННОСТИ

Привлекательный, тонкий и ультрасовременный дизайн делает его идеальным для размещения в доме любого типа.
7-дневная программа отопления.
Динамический текстовый дисплей на ЖК-дисплее, обеспечивающий улучшенную обратную связь с пользователем / установщиком.
До 6 ежедневных независимых изменений времени и уровня температуры позволяют вам установить 6 пар времени и температуры в соответствии с вашим образом жизни.
Подсветка ЖК-дисплея для облегчения подсветки дисплея viewв условиях низкой освещенности.
Временное отключение запрограммированной температуры для отмены запрограммированной температуры до следующей точки переключения.
Функция вечеринки, которая временно поддерживает выбираемую постоянную температуру в течение 1-23 часов, а затем возвращается в нормальный режим работы.
Функция выходного дня, которая соответствует программе воскресенья от 1 до 99 дней, позволяя выбрать другую программу отопления без необходимости перепрограммировать термостат.
Кнопка отпуска, которая обеспечивает экономию энергии за счет снижения до постоянной температуры от 1 до 99 дней, когда люди находятся в отпуске, с возвратом к нормальному режиму работы (АВТО или РУЧНОЙ) в день их возвращения.
Запрос комнатной температуры.
Память EEPROM хранит пользовательскую программу неограниченное время.
В положении ВЫКЛ. Имеется встроенная защита от замерзания на уровне минимум 5 ° C (настраивается установщиком), чтобы трубы в доме никогда не замерзли зимой.
24… 230 В, 8 А, резистивное, индуктивное реле с однополюсным выходом на 3 А обеспечивает совместимость с большинством бытовых систем центрального отопления, что снижает потребность в хранении множества различных моделей.
Батарея питается от 2 щелочных элементов размера AA (LR6).
Минимальный срок службы батареи 2 года с индикатором низкого заряда батареи.

СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ

CM907 Термостат предназначен для автоматического регулирования времени и температуры систем отопления или охлаждения в виллах и квартирах.
Его можно использовать как часть системы в сочетании с комбинированными котлами, жидкотопливными и газовыми котлами, циркуляционными насосами, термоприводами, зонными клапанами и системами электрического отопления (8A).
CM907 разработан с учетом потребностей установщика и включает в себя формованную заднюю панель с направляющими для кабельных каналов и разветвлениями для проводки, чтобы сделать установку быстрой и простой.
CM907 Очень большой ЖК-дисплей, динамический текстовый дисплей, расположение кнопок, основанное на той же простой философии программирования, которая используется в наших знаменитых продуктах CM60, и введение кнопки «ОК», упрощают установку и делают его более удобным для пользователя.
Устройство идеально подходит для потребителей, которым требуется надежный и точный контроль температуры в современном, простом в программировании и использовании продукте.

Встроенный обогрев по умолчанию
При автоматическом переходе на летнее / зимнее время время автоматически переводится на летнее время.
Телефонный интерфейс может быть оборудован для дистанционного переключения между программными режимами и фиксированной уставкой.
Варианты монтажа на поверхности или в настенной коробке с направляющими для кабельных каналов и отверстиями для проводки для упрощения
Отсутствие ссылок для установщика или специальных переключателей на задней панели устройства означает, что регулировка для комбинированных котлов и большинства бытовых систем центрального отопления не требуется.
Пользовательский режим настройки позволяет устанавливать дополнительные функции по усмотрению пользователя:
- AM-PM или 24-часовой дисплей времени.
- Перезагрузка heating profile на завод
- Включение / отключение автоматического летнего / зимнего времени
- Выбор языков пользовательского интерфейса (только на некоторых моделях).
Режим настройки установщика позволяет устанавливать дополнительные функции по усмотрению установщика в соответствии с приложениями и потребностями потребителей:
- Упражнение с помпой.
- Верхний / нижний предел уставки
- Температура
- Минимум ВКЛ
- Цикл
- Нагрев / охлаждение
- Пропорциональный диапазон
Диагностический режим для помощи в поиске неисправностей

ОРГАНЫ УПРАВЛЕНИЯ / ДИСПЛЕЙ

ПЛАН ПРОДУКТА:

Отображение дня и даты
Отображение времени
Динамический текстовый дисплей (DTD)
Индикатор включения горелки
Индикатор низкого уровня заряда батареи
Отображение температуры
Кнопки изменения температуры
Кнопка запроса информации
Переключатель слайдера
Зеленая кнопка ОК
Программные кнопки
Крышка аккумулятора
Аккумуляторный отсек
Праздничная кнопка
Кнопка вечеринки
Кнопка выходного дня
Кнопка “Копировать день”
Кнопка выбора дня
Кнопки изменения времени

ХАРАКТЕРИСТИКИ

Батареи: 2 щелочных элемента IEC LR1. 5 (AA) по 6 В
Срок службы батареи: минимум 2 года
Замена батареи: программа сохраняется в EEPROM
Тип переключателя: SPDT (беспотенциальный)
Электрические характеристики: 230 В ~, 50… 60 Гц, от 0.5 A до 8 A, резистивное, от 0.5 A до 3 A, индуктивное (0.6 pf), 24 V, 50… 60 Гц, 0.5 A до 8 A, резистивное, от 0.5 A до 3 A, индуктивное ( 0.6 пФ)
Отображение времени: 24-часовой или 12-часовой формат AM / PM
Точность отсчета времени: обычно лучше 10 минут в год.
Программа: 7-дневная с 6 ежедневными изменениями времени и уровня температуры
Разрешение установки времени: Время дня – 1 минута Программа – шаг 10 минут
Чувствительный элемент: 100K (при 25 ° C) термистор NTC Температура
Диапазон настройки: Программа: от 5 до 35 ° C с шагом 0.5 ° C
Мороз: 5 oC или равный нижнему пределу (от 5 oC до 21 oC). Защита от замерзания не работает в режиме охлаждения.
Точность контроля температуры: ± 0.5 K (номинал) при 20oC, 50% нагрузки 3 K Δ / час
Диапазон отображения комнатной температуры: от 0 ° C до 50 ° C
Форма управления: P + I (пропорциональный + интегральный)
Минимальное время включения: 10% от времени цикла (минимум одна минута), настраивается от 2 до 5 минут (см. Настройки установщика)
Скорость цикла: выбирается приложением (см. Настройки установщика)
Электропроводка: клеммная колодка для подключения проводов сечением до 2.5 мм2
Доступ к проводам: Электропроводка – сзади справа. Низкая громкостьtagЭлектропроводка – задняя правая.
Размеры: 133 x 89 x 26 мм (Ш x В x Г) 133 x 175 x 26 мм (Ш x В x Г) (крышка открыта)
Окружающая среда: Диапазон рабочих температур от 0 до 40 ° C Диапазон температур при транспортировке и хранении от -20 до 55 ° C Диапазон влажности от 10 до 90%, без конденсации
Сертификаты: разработан в соответствии с европейскими стандартами EN EN60730-1 (ноябрь 2000 г.), EN55014-1 (1997 г.), EN55014-2 (2000 г.)

НАСТРОЙКА УСТАНОВЩИКА

Чтобы войти в режим настройки установщика:
а) Переведите ползунковый переключатель в положение ВЫКЛ.
б) Нажмите и удерживайте кнопку INFO i и две программные кнопки «<>» вместе.
c) Устройство отобразит первый параметр категории 1 группы параметров установщика (от №1 до №19).
г) Нажмите кнопку TEMP or кнопки для изменения заводских настроек. Дисплей будет мигать, указывая на то, что изменение было внесено.
e) Нажмите зеленую кнопку OK, чтобы подтвердить это изменение, и дисплей перестанет мигать.
f) Нажмите кнопку + кнопка для перехода к следующему параметру.
ж) Нажмите программную кнопку>, чтобы перейти к категории 2 в режиме установщика (от №1 до №5).
h) Чтобы выйти из режима установщика, переместите ползунковый переключатель в положение AUTO или MAN.

В настройках установщика мы можем:

Настроить определенные приложения
Включить специальные функции
Установить поддержку дополнительных аксессуаров

Конкретные приложения		настройка		Что нужно изменить?
		Цикл / час	Минимальное время включения (в минутах)	Примечание: а. Чтобы изменить цикл / час, перейдите к параметру n. 2, категория 2 в режиме настройки установщика. б. Чтобы изменить минимальное время включения, перейдите к параметру n. 1, категория 2 в режиме настройки установщика.
Отопление	Газовые котлы (<30 кВт)	6	1	Никаких действий не требуется
	Масляный котел	3	4	1. Установите минимальное время включения на 4 минуты. 2. Установите «Цикл / час» на 3.
	Тепловой привод	12	1	Установите Цикл / час на 12.
	Зональный клапан	6	1	Никаких действий не требуется.
	Электрическое отопление (для приложений <8А)	12	1	1. Сконфигурируйте термостат для электрического обогрева (установите параметр № 3, категория 2 в режиме настройки установщика на 1). 2. Установите «Цикл / час» на 12.
Кондиционер				1. Сконфигурируйте термостат, чтобы разрешить переключение между режимами нагрева и охлаждения (установите параметр № 4, категория 2 в режиме настройки установщика на 1). 2. Установите термостат в соответствии с требуемым режимом работы (нагрев или охлаждение), одновременно нажимая кнопки TEMP или в течение 5 секунд. Изменить программу охлаждения как требуется.
	Тепловой насос / кондиционер	3	4	1. Установите минимальное время включения на 4 минуты. 2. Установите «Цикл / час» на 3.
	Фанкойл	6	1	Никаких действий не требуется.

Особые возможности	Описание	Что делать, если мы хотим эту функцию
Оптимизация (переменная	Термостат настроит время пуска в	Установите параметр № 8, категория 1 в
Начальное время)	утром / днем, поэтому желаемая температура	Установщик установил режим 1.
Адаптивное восстановление интеллекта TM	достигается к началу периода программы, например, Time 7:00, Temp 21 oC. Термостат будет контролировать точность запуска и использовать эту информацию для
	измените расчет на следующий день, изменив
	ramp скорость (начальная 3 K / час). Система ограничит
	время начала до 2 часов.
	Примечание: Оптимизация не работает в режиме охлаждения.
AM-PM / 24-часовой дисплей	Измените формат отображения (по умолчанию 24 часа).	Установите параметр № 1, категория 1 в режиме настройки установщика на 12.
Помповое упражнение	При включении упражнения Pump Exercise включит реле на 1 минуту в 12:00, если реле не было включено с 12:00 предыдущего дня. В режиме отпуска будет работать функция Pump Exercise, если она включена.	Установите параметр № 5, категория 2 в режиме настройки установщика на 1.
Верхний предел температуры	Нормальный верхний предел температуры 35 ° C может быть снижен до 21 ° C для экономии энергии домовладельца. Полезно, если домовладелец сдает арендаторам.	Установите параметр № 6, категория 1 в режиме настройки установщика на желаемый предел.
Нижний предел температуры	Нормальный нижний предел температуры 5 ° C может быть увеличен до 21 ° C для защиты жителей от холода. Полезно, если среди жителей есть пожилые люди, дети или инвалиды.	Установите параметр № 7, категория 1 в режиме настройки установщика на желаемый предел.
Смещение температуры	Если термостат расположен в горячем / холодном месте и не может быть перемещен из-за проводки, то измеренная / отображаемая температура может быть отрегулирована на +/- 3 oC. Полезно, если домовладелец хочет, чтобы показания соответствовали показаниям температуры другого прибора.	Установите параметр № 12, категория 1 в режиме настройки установщика на желаемое значение смещения.
Ширина полосы пропорциональности	Может регулироваться до 3 ° C (по умолчанию 1.5 ° C), чтобы обеспечить лучший контроль температуры (меньшее превышение). Полезно для: а. Хорошо изолированные дома с крупногабаритными системами отопления. б. Пневматические системы с быстрым откликом.	В режиме настройки установщика установите параметр № 13, категория 1, на желаемое значение.

Опции

Описание

Что делать, если мы хотим эту функцию

Датчик наружной температуры (Ф42010971 001)

Может быть установлен датчик наружной температуры, позволяющий домовладельцу отображать внешнюю температуру на

дисплей термостата, нажав кнопку INFO i кнопку.

термостат будет считывать внешнюю температуру каждые 10 минут. Диапазон отображения наружной температуры от -30 ° C до +45 ° C. Датчик можно подключить на расстоянии до 50 метров от агрегата.

1. Установите датчик (инструкции включены в комплект датчика).

2. Установите параметр n. 10, категория 1 в режиме настройки установщика на 1.

Дистанционный датчик температуры (Ф42010972 001)

Можно установить дистанционный датчик температуры, позволяющий термостату контролировать температуру из другой комнаты или помещения, где его неудобно размещать. Он будет считывать удаленный датчик каждые 1 минуту. Датчик можно подключить на расстоянии до 50 метров от агрегата. Подходит для коммерческих помещений, где публика не можетampэр с продуктом.

1. Установите датчик (инструкции включены в комплект датчика).

2. Установите параметр n. 10, категория 1 в режиме настройки установщика на 2.

Параметр	Номер / сокращение установщика (для выбора нажмите кнопки + или -)	Заводские настройки		Дополнительная настройка		Категория настроек установщика (Нажмите кнопки PROG ‘<или>’ для выбора)
		Монитор	Описание	Настройка экрана	Описание
Категория 1: Параметры термостата
AM-PM / 24-часовой дисплей	1: Cl	24	24-часовой дисплей часов	12	12 часов AM / PM отображение часов	1
СБРОС Программа времени / температуры	2: rP	1	Время / Температура profile установить на заводские настройки по умолчанию Меняется на 0, когда одно из значений time / temp profiles изменены	0 1	Время / Температура как запрограммированные Восстановить заводские профиfile установить в 1	1
Автоматический переход на летнее / зимнее время	3: tC	1	Включен автоматический переход на летнее / зимнее время	0	Автоматическое переключение на летнее / зимнее время отключено	1
Подсветка дисплея	5: bL	1	Подсветка дисплея включена	0	Подсветка дисплея отключена	1
Верхний предел температуры	6: uL	35	35 ° C Верхняя температура. Предел	21 – 34	21 ° C до 34 ° C регулировка с шагом 1 ° C	1
Нижний предел температуры	7: LL	5	5 ° C Нижняя температура. Предел	6 – 21	Регулировка от 6 ° C до 21 ° C с шагом 1 ° C	1
Оптимизация	8: 0P	0	Оптимизация отключена	1	Оптимизация включена	1
Уставка дистанционного управления (например, через телефонный модуль)	9: tS	0	Отключено	1	Включено	1
Второй датчик температуры	10: СС	0	Датчик не установлен	1, 2	1 – Датчик наружной температуры установлен 2 – Удаленная темп. Датчик установлен	1
Смещение температуры	12: ТО	0	Без смещения	-3 до + 3	Регулировка от -3 ° C до + 3 ° C с шагом 0.1 ° C	1
Ширина полосы пропорциональности	13: Pb	1. 5	Пропорциональный диапазон 1.5 ° C	1.6 – 3.0	1.6 ° C до 3.0 ° C регулировка с шагом 0.1 ° C	1
Сброс параметров до заводских значений по умолчанию	19: FS	1	Все сохраненные настройки являются заводскими настройками по умолчанию. Меняется на 0 при изменении одного из значений параметра	0 1	Настройки изменены выше Восстановить заводские профиfile установить в 1	1
Категория 2: Системные параметры (Для входа в этот раздел необходимо нажать программную клавишу ‘>’)
Минимальное время работы котла	1: От	1	Минимальное время включения 1 минута	2 – 5	2 – 2 минуты 3 – 3 минуты 4 – 4 минуты 5 – 5 минуты	2
Скорость цикла	2: Cr	6	6 циклов в час (куб / час) для газовых котлов, зонных клапанов и фанкойлов	3, 9, 12	3–3 куб. 9–9 миль в час 12–12 куб.	2
Электрическое отопление	3: А	0	Приложения <3A	1	Приложения 3 – 5A	2
Изменение нагрева / охлаждения	4: HC	0	Отключено	1	Включено	2

РАЗМЕРЫ

МОНТАЖ

МЕСТО НАХОЖДЕНИЯ

CM907 термостат является элементом управления системой отопления / охлаждения и, следовательно, ДОЛЖЕН располагаться в месте с хорошей циркуляцией воздуха при средней температуре в помещении и на внутренней стене на высоте 1.5 метра над уровнем пола. Не размещайте CM907 термостат рядом с источниками тепла (радиаторы, вентиляционные отверстия, телевизор или освещение), возле дверей или окон или под прямыми солнечными лучами.

КРЕПЛЕНИЯ

CM907 термостат можно установить прямо на поверхность стены или на электрическую коробку.

ЭЛЕКТРОМОНТАЖ

CM907 Термостат предназначен только для стационарной проводки и должен устанавливаться в соответствии с последними правилами LEE. Убедитесь, что проводка подключена к источнику питания через предохранитель номиналом не более 8 amps и переключатель класса «А» (с расстоянием между контактами не менее 3 мм на всех полюсах).

ВАЖНАЯ ИНФОРМАЦИЯ

Установщик должен быть обученным сервисным инженером.
Отключите питание перед началом установки.

ЭЛЕКТРОМОНТАЖ

СПЕЦИФИКАЦИЯ ДЛЯ ЗАКАЗА

Описание	Модель	Логотип	Литература	Доступность	Спецификация
7-дневный программируемый термостат	СМТ907А1041	Honeywell	Английский (Великобритания).	Декабрь 05	ENOH8547
7-дневный программируемый термостат	СМТ907А1025	Honeywell	Французский.	Декабрь 05	ENOH8547
7-дневный программируемый термостат	СМТ907А1017	Honeywell	Французский и голландский.	Ян 06	ENOH8547
7-дневный программируемый термостат	CM907i	Honeywell	Итальянский.	Ян 06	ENOH8547
7-дневный программируемый термостат	СМТ907А1033	Honeywell	Испанский.	Ян 06	ENOH8547
7-дневный программируемый термостат	СМТ907А1066	Honeywell	венгерский	Mar 06	ENOH8547
			Немецкий / португальский	октябрь 06
7-дневный программируемый термостат	СМТ907А1074	Honeywell	Чешский / словацкий / польский	октябрь 06	ENOH8547

Описание	Модель	Логотип	Литература	Доступность	Спецификация
Дистанционный датчик температуры CM900	F42010972 001	Honeywell	Многоязычная	сентябрь 06	ENOH8554
CM900 Датчик температуры наружного воздуха	F42010971 001	Нет	Многоязычная	сентябрь 06	ENOH8553
Клеммная колодка телефонного интерфейса CM900	F42010977 001	Нет	Многоязычная	сентябрь 06	Нет

report this ad

Honeywell Control Systems Limited http://europe. hbc.honeywell.com
Промышленная зона Ньюхаус
Мазервелл ML1 5SB
Англия

Узнать больше об этом руководстве и скачать PDF:

Документы / Ресурсы

5 сентября, 20216 сентября, 2021Опубликовано вHoneywellТеги: CM907, Honeywell, ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ

инструкция Honeywell CM907

Русский

Bedienungsanleitung Honeywell CM907
Honeywell CM907 User Manual
Manual Usuario Honeywell CM907
Mode d’emploi Honeywell CM907
Istruzioni Honeywell CM907
инструкция Honeywell CM907
Honeywell CM907の取扱説明書
Handleiding Honeywell CM907
Manual de uso Honeywell CM907

Вам нужна инструкция? Мы поможем Вам ее найти и сэкономить Ваше время.

Первая страницаПоследняя страница

Изделие Honeywell CM907, а также другие, которыми Вы пользуетесь ежедневно, наверняка вы получили в комплекте с инструкцией обслуживания. Из опыта наших пользователей мы знаем, что большинство из Вас не уделили этому особого внимания. Большая часть инструкций, сразу же после покупки попадает в корзину для мусора вместе с коробкой – это ошибка. Ознакомьтесь с информацией, касающейся инструкции Honeywell CM907, которая поможет Вам в будущем сэкономить нервы и избежать головной боли.

Важная подсказка – не забывайте хотя бы раз прочитать инструкцию Honeywell CM907

Если вы не хотите каждый раз читать информационные брошюры, касающиеся, тех или Honeywell CM907 иных изделий, достаточно, прочитать их раз – сразу же после покупки устройства. Вы получите основное знания, касающиеся поддержания изделия Honeywell CM907 в хорошем эксплуатационном состоянии, так, чтобы без проблем достигнуть его планируемого цикла работы. Затем инструкцию можно отложить на полку и вернуться к ней только в случае, если вы не уверены, правильно ли проводится техобслуживание изделия. Правильный уход является необходимым элементом Вашего удовольствия Honeywell CM907.

Раз в году пересмотрите шкафчик, в котором держите инструкции для всех устройств, – выбросите те, которыми вы уже не пользуетесься. Это поможет Вам сохранять порядок в своей домашней базе инструкций обслуживания.

Summary of Contents for Honeywell CM907

Что находится в инструкции Honeywell CM907? Почему стоит ее прочитать?

Гарантия и подробности, касающиеся техобслуживания изделия
Хорошей идеей будет прикрепить чек к странице инструкции. Если что-то плохое случится во время использования Honeywell CM907, у вас будет комплект документов, необходимый для гарантийного ремонта. В этой части инструкции вы найдете информацию об авторизованных сервисных центрахHoneywell CM907 а также, как самостоятельно правильно ухаживать за оборудованием – так, чтобы не потерять гарантийных прав.
Указания по монтажу и Setup
Не терять нервов и времени на самостоятельную попытку установки и первого запуска изделия. Воспользуйтесь рекомендациями производителя Honeywell CM907 чтобы правильно запустить изделие, без лишнего риска повреждения оборудования.

Информация, касающаяся дополнительных запчастей (входящих в комплект а также являющихся опцией)
Пересматривая эту часть документа вы сможете проверить, доставлен ли ваш Honeywell CM907 с полним комплектом аксессуаров. Вы также сможете узнать, какие дополнительные запчасти или аксессуары для Honeywell CM907 Вы сможете найти и докупить к своему устройству.
Troubleshooting
Самые частые проблемы, касающиеся Honeywell CM907 и методы их решения. Это очень полезная часть руководства по обслуживанию – она позволит Вам сэкономить много времени на поиск решений. 90% проблем с Honeywell CM907 повторяется у многих пользователей.

Требования, касающиеся питания и энергетический класс
Информация, касающаяся количества потребляемой энергии, а также рекомендации, касающиеся установки и питания Honeywell CM907. Прочитайте, чтобы оптимально пользоваться Honeywell CM907 и не использовать большего количества ресурсов, нежели это необходимо для правильной работы изделия.
Специальные функции Honeywell CM907
Здесь вы можешь узнать, как персонализировать изделие Honeywell CM907. Вы узнаете, какие дополнительные функции могут помочь Вам удобно использовать продукт Honeywell CM907 а также, какие функции Вашего устройства оптимальны для выполнения конкретной деятельности.

Как видите в инструкции вы найдете информацию, которая реально поможет Вам в использовании Вашего изделия. Стоит с ней ознакомиться, чтобы избежать разочарований, возникающих из более короткого, нежели предусматривалось, периода исправности изделия Honeywell CM907. Если все же вы не хотите копить инструкции в своем доме, наш сайт поможет Вам в этом – вы должны найти у нас руководство по обслуживанию большинства из своих устройств, а также Honeywell CM907.

Комментарии (0)

Руководство по эксплуатации программируемого термостата Honeywell CM907

Документ

Программируемый термостат Honeywell CM907. Руководство по эксплуатации

ХАРАКТЕРИСТИКИ

Привлекательный, тонкий, ультрасовременный дизайн делает его идеальным для размещения в любом доме.
7-дневная программа отопления.
Динамический текстовый дисплей на ЖК-дисплее, обеспечивающий расширенную обратную связь с пользователем/установщиком.
До 6 независимых изменений времени и температуры в день позволяют установить 6 пар времени и температуры в соответствии с вашим стилем жизни.
ЖК-дисплей Подсветка дисплея для облегчения просмотра в условиях низкой освещенности.
Временная блокировка запрограммированной температуры для отмены запрограммированной температуры до следующей точки переключения.
Функция «Вечеринка», которая временно поддерживает выбранную постоянную температуру в течение 1–23 часов, а затем возвращается к обычному режиму работы.
Функция выходного дня, которая следует программе воскресенья в течение от 1 до 99 дней, позволяя выбирать другую программу нагрева без необходимости перепрограммирования термостата.
Кнопка выходного дня, обеспечивающая экономию энергии за счет снижения до постоянной температуры от 1 до 99 дней, когда люди находятся в отпуске, возвращаясь к нормальной работе (АВТОМАТИЧЕСКИЙ или РУЧНОЙ) в день их возвращения.
Запрос комнатной температуры.
Память EEPROM хранит пользовательскую программу неограниченное время.
Положение OFF имеет встроенную настройку защиты от замерзания при минимальной температуре 5°C (настраивается установщиком), чтобы трубы в доме никогда не замерзали зимой.
24–230 В, 8 А резистивное, 3 А индуктивное, однополюсное реле SPDT обеспечивает совместимость с большинством бытовых систем центрального отопления, что снижает потребность в наличии большого количества различных моделей.
Питание от двух щелочных элементов размера AA (LR6).
Минимальный срок службы батареи 2 года с индикатором предупреждения о низком заряде батареи.

СПЕЦИФИКАЦИЯ ПРОДУКТА

Термостат CM907 предназначен для обеспечения автоматического контроля времени и температуры систем отопления или охлаждения в виллах и квартирах.
Может использоваться как часть системы в сочетании с комбинированными котлами, жидкотопливными и газовыми котлами, циркуляционными насосами, термоприводами, зональными клапанами и системами электрообогрева (< 8А ).
Модель CM907 разработана с учетом требований монтажника и включает в себя формованную заднюю панель с направляющими для кабельных каналов и разъемами для проводки, что упрощает и ускоряет установку.
Сверхбольшой ЖК-дисплей CM907 , динамический текстовый дисплей, расположение кнопок, основанное на той же простой философии программирования, которая используется в наших известных продуктах CM60, и введение кнопки «ОК» упрощают установку и делают его более удобным для пользователя.
Устройство идеально подходит для потребителей, которым нужен надежный и точный контроль температуры с помощью современного, простого в программировании и удобного в использовании продукта.

Встроенный обогрев по умолчанию
Автоматический переход на летнее/зимнее время автоматически настраивает время на летнее время.
Телефонный интерфейс может быть оснащен для удаленного переключения между программными режимами и фиксированной уставкой.
Варианты монтажа на поверхность или в настенную коробку с направляющими для каналов и разъемами для проводки для упрощения
Отсутствие ссылок для установки или специальных переключателей для установки на задней панели устройства означает, что не требуется регулировка для комбинированных котлов и большинства бытовых систем центрального отопления
Режим настройки пользователя позволяет установить дополнительные функции по усмотрению пользователя:
- AM-PM или отображение времени в 24-часовом формате.
- Сброс профиля отопления на заводские
- Включение/выключение автоматического летнего/зимнего времени
- Выбор языка пользовательского интерфейса (только на некоторых моделях).

Режим настройки установщика позволяет установить дополнительные функции по усмотрению установщика в соответствии с приложениями и потребностями потребителей:

Упражнение с насосом.
Верхняя / нижняя установленная точка предел
Температура
Минимум на
Цикл
HEAT / COOR

11111111111111111111111111111111111111111111111111111111111111 гг. поиск неисправностей

СХЕМА УПРАВЛЕНИЯ/ДИСПЛЕЯ

СХЕМА ИЗДЕЛИЯ:

День и дата Дисплей
Временный дисплей
Динамический текстовый дисплей (DTD)
Burner на индикатор
Низкий индикатор батареи

Кнопка запроса информации
Ползунок
Зеленая кнопка OK
Кнопки программирования
Battery Cover
Battery Compartment
Holiday Button
Party Button
Day Off Button
Copy Day Button
Day Select Button
Time Кнопки изменения

Технические характеристики

Батареи: 2 x 1,5 В IEC LR6 (AA) щелочные ячейки
Срок службы батареи: минимум 2 года
Замена батареи: программа, сохраняемая в EEPROM
Тип переключения: SPDT (потенциальный бесплатный)
Электрический рейтинг: 230 В ~, 50… 60 Гц, от 0,5 до 8 резистивный от 0,5 до 3 a индуктивная (от 0,6 п.Ф.) 24 В ~, 50… 60 Гц, от 0,5 до 8 резистивного от 0,5 до 3 индуктивного (0,6 пФ)
Временный дисплей: 24 часа или 12 часов в формате/ч/ч. 0005 Программа: 7 дней с 6 ежедневными изменениями уровня времени и температуры
Установка времени. Разрешение: время суток-1 минута-10 минут. до 35 °C с шагом 0,5 °C
Замерзание : 5 °C или равно нижнему пределу (от 5 °C до 21 °C). Защита от замерзания не работает в режиме охлаждения.
Точность контроля температуры: ± 0,5 К (номинальный) @ 20oc, 50% нагрузка 3 K Δ/час
Диапазон дисплея комнатной температуры: от 0 OC до 50 OC
Форма управления: P + I (пропорциональный + интеграл)
Минимум во времени : 0005 Проводка : Клеммная колодка для подключения проводов сечением до 2,5 мм2 Проводка низкого напряжения — сзади справа.
Размеры: 133 x 89 x 26 мм (W x H x d) 133 x 175 x 26 мм (W x H x d) (открытый лоску0% RH, неконтенс
Утверждения: разработано для соответствия европейским одобрениям EN60730-1 (ноябрь 2000 г.), EN55014-1 (1997), EN55014-2 (2000)

Установка установки

, чтобы ввести установку установщика. режим:
а) Переместите ползунок в положение ВЫКЛ.
b) Нажмите и удерживайте кнопку INFO i и две программные кнопки «< >» вместе.
c) Блок отобразит первый параметр группы параметров установщика категории 1 (от n.1 до n.19).).
d) Нажмите кнопку TEMP или для изменения заводских настроек. Дисплей будет мигать, показывая, что изменение было сделано.
e) Нажмите зеленую кнопку OK, чтобы подтвердить это изменение, и дисплей перестанет мигать.
f) Нажмите кнопку +, чтобы перейти к следующему параметру.
g) Нажмите кнопку программы >, чтобы перейти в категорию 2 в режиме установщика (от n.1 до n.5).
h) Для выхода из режима установщика переместите ползунок в положение AUTO или MAN.

In Installer set-up we can:

Set-up specific applications
Enable special features
Establish support for optional accessories

Specific Applications		Setting		What do тебе надо поменять?
		Цикл/ час	Минимальное время включения (в минутах)	Примечание: a. Чтобы изменить цикл/час, перейдите к параметру n. 2, категория 2 в режиме настройки установщика. б. Чтобы изменить минимальное время включения, перейдите к параметру n. 1, категория 2 в режиме настройки установщика.
Heating	Gas Boilers (<30KW)	6	1	No action required
	Oil Boiler	3	4	1. Set Minimum ON Time to 4 minutes . 2. Установите цикл/час на 3.
	Термический привод	12	1	Установите цикл/час на 12.
	Зональный клапан	6	1	Никаких действий не требуется.
	Электрообогрев (для приложений <8A)	12	1	1. Настройте термостат для электрообогрева (параметр n.3, категория 2 в установщике). . 2. Установите цикл/час на 12.
Кондиционер				1. Настройте термостат, чтобы разрешить переключение между режимами нагрева и охлаждения (установите параметр n.4, категория 2 в режиме настройки установщика равным 1) 2. Настройте термостат в соответствии с требуемым режим работы (нагрев или охлаждение), одновременно нажав кнопки TEMP или в течение 5 секунд. При необходимости измените программу охлаждения .
	Тепловой насос/ кондиционер	3	4	1. Установите минимальное время включения на 4 минуты. 2. Установите для цикла/час значение 3.
	Фанкойл	6	1	Никаких действий не требуется.

Специальные функции	Описание	Что делать, если мы желаем этой функции	. Что делать, если мы пожелаем эту функцию	.0283	Установите для параметра n.8 категорию 1 в
Время начала)	утро/день, чтобы желаемая температура была	режим установки установщика равным 1.
	достигнуто к началу периода программы, например. Время 7:00, температура 21 oC. Термостат будет контролировать точность запуска и использовать эту информацию, чтобы
	изменить расчет на следующий день, изменив
	скорость изменения скорости (начальная 3 км/ч).
	Примечание. Оптимизация не работает в режиме охлаждения.
AM-PM/ 24-часовой дисплей	Изменить формат отображения (по умолчанию 24-часовой).	Установить для параметра n.1 категории 1 в режиме настройки установщика значение 12.
Упражнение насоса	При включении Упражнение насоса включает реле на 1 минуту в 12:00, если реле не включалось с 12:00 предыдущего дня. В режиме выходных будет работать функция тренировки насоса, если она включена.	Установите параметр n.5, категория 2 в режиме настройки установщика на 1.
Верхний предел температуры	Нормальный верхний предел температуры 35 oC может быть снижен до 21 oC для экономии энергии домовладельца. . Полезно, если домовладелец сдает жильцам.	Установите параметр n.6, категория 1 в режиме настройки установщика на требуемый предел.
Нижний предел температуры	Нормальный нижний предел температуры 5 oC может быть увеличен до 21 oC для защиты жителей от холода. Полезно, если среди жителей есть пожилые люди, дети или инвалиды.	Установите параметр n.7, категория 1 в режиме настройки установщика на требуемый предел.
Смещение температуры	Если термостат расположен в горячем/холодном месте и не может быть перемещен из-за проводки, измеренная/отображаемая температура может быть скорректирована на +/- 3 oC. Полезно, если домовладелец хочет, чтобы показания соответствовали показаниям температуры другого прибора.	Установите параметр n.12, категория 1 в режиме настройки установщика на желаемое значение смещения.
Пропорциональная полоса пропускания	Можно отрегулировать до 3 oC (по умолчанию 1,5 oC) для обеспечения лучшего контроля температуры (меньше перерегулирования). Полезен для: а. Дома с хорошей теплоизоляцией и большими системами отопления. б. Воздушные системы с быстрым откликом.	Установите параметр n.13, категория 1 в режиме настройки установщика на желаемое значение.

Optional Accessories

Description

What to do if we wish this feature

Outside Temperature Sensor (F42010971 001)

An Outside Temperature Sensor can be установлен, позволяя домовладельцу отображать наружную температуру на дисплее термостата

, нажимая кнопку INFO i . Термостат

будет считывать наружную температуру каждые 10 минут. Диапазон отображения наружной температуры от -30 oC до +45 oC. Датчик можно подключить на расстоянии до 50 метров от устройства.

1. Установите датчик (инструкции включены в комплект поставки датчика).

2. Установите параметр n. 10, категория 1 в режиме настройки установщика на 1.

Выносной датчик температуры (F42010972 001)

Можно установить выносной датчик температуры, позволяющий термостату контролировать температуру из другой комнаты или помещения.

, где неудобно располагать термостат. Он будет считывать дистанционный датчик каждую 1 минуту. Датчик можно подключить на расстоянии до 50 метров от устройства. Полезно для коммерческих помещений, где люди могут вмешиваться в продукт.

1. Установите датчик (инструкции включены в комплект поставки датчика).

2. Установите параметр n. 10, категория 1 в режиме установки установщика до 2.

. 1

Параметр	Установитель. Настройка	Дополнительная настройка		Категория настройки установщика (Нажмите клавиши PROG ‘< или >‘ для выбора)
		Display	Description	Display/Setting	Description
Category 1: Thermostat Parameters
AM-PM / 24-часовой дисплей	1:Cl	24	24-часовой формат часов	12	12-часовой формат часов AM/PM	1
СБРОС Программа времени/температуры	2:rP	1	Профиль времени/температуры устанавливается на заводские значения по умолчанию Изменяется на 0 при изменении одного из профилей времени/температуры	0	3 1 3	Время/температура соответствуют запрограммированным Для восстановления заводского профиля установите значение 1	1
Автоматическое изменение летнего/зимнего времени	3:tC	1	Автоматическое изменение летнего/зимнего времени0283	0	Automatic Summer/Winter Time Change Disabled	1
Backlight Display	5:bL	1	Backlight Display Enabled	0	Backlight Display Disabled	1
Upper Температурный предел	6:uL	35	35°C Верхняя темп. Ограничение	от 21 до 34	от 21°C до 34°C регулировка с шагом 1°C	1
Нижний предел температуры	7:LL	5	5°C Нижняя темп. Limit	6 to 21	6°C to 21°C adjustment in 1°C steps	1
Optimisation	8:0P	0	Optimisation disabled	1	Optimisation enabled	1
Уставка дистанционного управления (например, через телефонный модуль)	9:TS	0	Отключено	1	Включено	1
Второй датчик температуры	10: SS	0	SENTOR. Датчик установлен	1
Смещение температуры	12: до	0	NOFSET	-3 до +3	-3 ° C
Ширина пропорциональной полосы	13: PB	1,5	1,5 ° C Полоса пропорции	от 1,6 до 3,0	1,6 ° C до 3,0288. Параметры для заводских настроек по умолчанию	19:FS	1	Все сохраненные настройки являются заводскими настройками по умолчанию. Изменяется на 0 при изменении одного из значений параметра	0 1	Настройки изменены выше Для восстановления заводского профиля установите 1	1
‘Категория 2: Системные параметры (Для входа в этот раздел необходимо нажать клавишу ‘>’) 1:Ot							1	1 minute minimum ON time	2 to 5	2 – 2 minutes 3 – 3 minutes 4 – 4 minutes 5 – 5 minutes	2
Cycle Оценить	2:Cr	6	6 циклов в час (cph) для газовых котлов, зональных клапанов и фанкойлов	3, 9, 12	3 – 3 cph 9 – 9 cph 1 – 92 cph 1 – 13	2
Electric Heat	3:Eh	0	Applications < 3A	1	Applications 3 – 5A	2
Heat / Cool Change	4:HC	0	Отключен	1	включен	2

Размеры

Установка

Расположение

. место с хорошей циркуляцией воздуха, при средней комнатной температуре и на внутренней стене на высоте 1,5 метра над уровнем пола. Не устанавливайте термостат CM907 рядом с источниками тепла (радиаторами, вентиляционными отверстиями, телевизором или осветительными приборами), возле дверей или окон или под прямыми солнечными лучами.

МОНТАЖ

Терморегулятор CM907 можно монтировать непосредственно на поверхность стены или на электрическую настенную коробку.

ЭЛЕКТРОПРОВОДКА

Термостат CM907 предназначен только для стационарной проводки и должен устанавливаться в соответствии с последними требованиями L.E.E. нормативные документы. Убедитесь, что подключение проводки к источнику питания осуществляется через предохранитель номиналом не более 8 А и выключатель класса «А» (имеющий расстояние между контактами не менее 3 мм на всех полюсах).

IMPORTANT

The installer must be a trained service engineer
Disconnect the power supply before beginning installation

WIRING

ORDERING SPECIFICATION

9388888888888988988988988988983983983983983983983983988

Description

Модель

Логотип

Литература

Наличие

Спецификация

7-дневный программируемый термостат

CMT907A1041

Honeywell

Английский (Великобритания).

декабрь 05

ENOH8547

7-дневный программируемый термостат

CMT907A1025

5 декабря

ENOH8547

7-дневный программируемый термостат

CMT907A1017

Honeywell

Французский и голландский.

06 января

ENOH8547

7-дневный программируемый термостат

CM907i

3 Honey

Январь 06

ENOH8547

7-дневный программируемый термостат

CMT907A1033

Jan 06

ENOH8547

7-day programmable thermostat

CMT907A1066

Honeywell

Hungarian

Mar 06

ENOH8547

Немецкий/Португальский

6 октября

7-дневный программируемый термостат

CMT907A1074

Honeywell

Czech / Slovakian / Polish

Oct 06

ENOH8547

Description	Model	Logo	Literature	Доступность	Технические характеристики
Выносной датчик температуры CM900	F42010972 001	Honeywell	Multi-lingual	Sep 06	ENOH8554
CM900 Outdoor Temp Sensor	F42010971 001	N/A	Multi-lingual	Sep 06	ENOH8553
CM900 Telephone Interface Terminal Block	F42010977 001	N/A	Multi-lingual	Sep 06	N/A

report this ad

Honeywell Control Systems Limited http://europe. hbc.honeywell.com
Newhouse Industrial Estate
Motherwell ML1 5SB
United Kingdom

Узнайте больше об этом руководстве и загрузите PDF:

Документы/ресурсы

Программируемый термостат Honeywell CM907 [pdf] Инструкция по эксплуатации
CM907, Программируемый термостат

5 сентября 2021 г. 6 сентября 2021 г. Опубликовано вHoneywellTags: CM907, Honeywell, ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ
