Honeywell vc4013: Трехходовые клапаны Honeywell VC

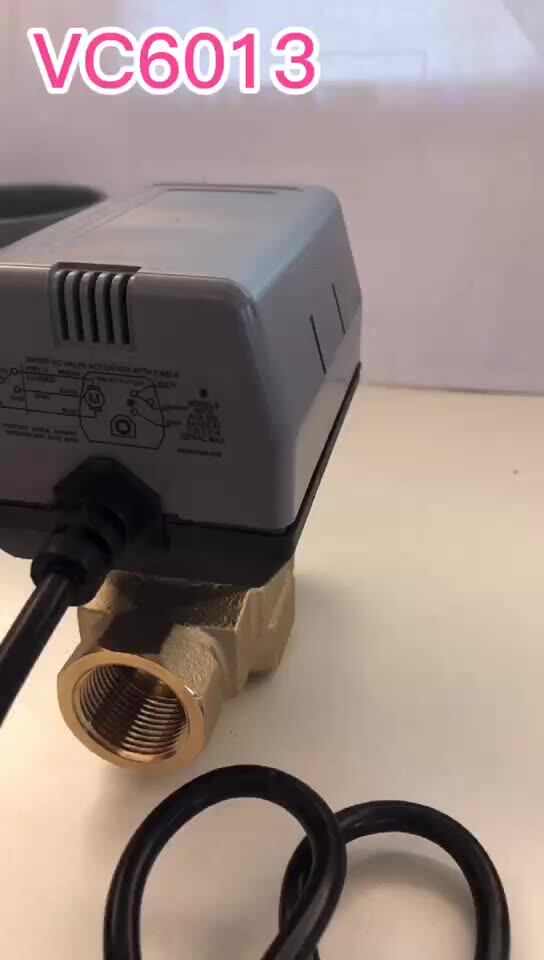

Электроприводные клапаны Honeywell серии VC Руководство пользователя

Моторизованные клапаны Honeywell серии VC Руководство пользователя

ЗАЯВЛЕНИЕ

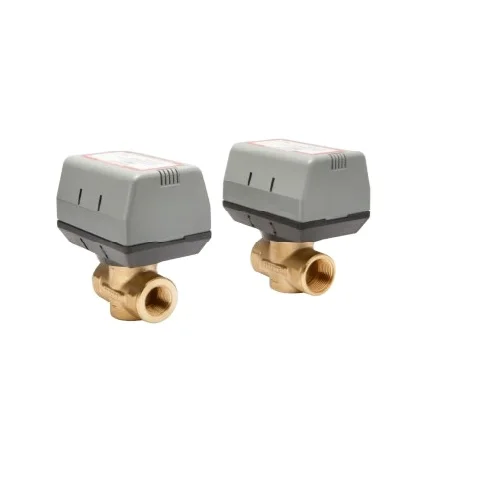

Сбалансированные 2-позиционные гидравлические клапаны серии VC используются в бытовых и небольших коммерческих системах отопления и охлаждения для управления потоком горячей и / или холодной воды.
Они состоят из привода, клапана и картриджа. Двухходовые клапаны предназначены для двухпозиционного зонального регулирования бытовых систем.

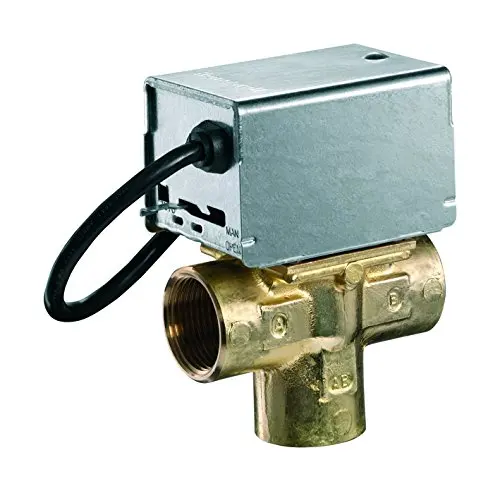

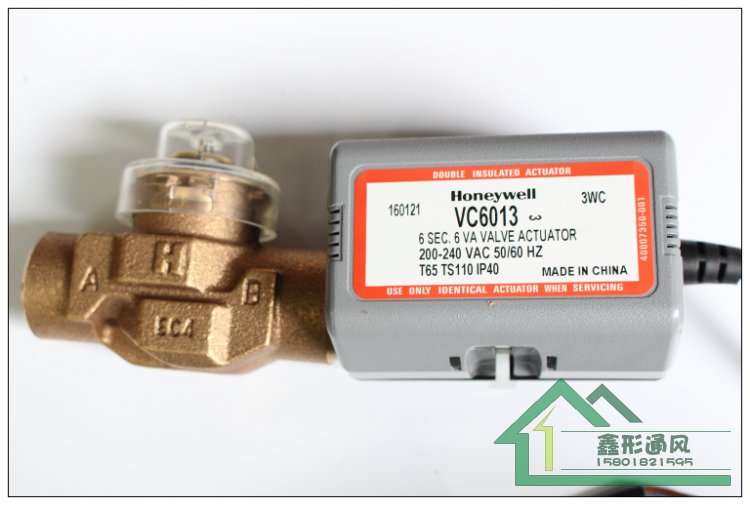

3-ходовые клапаны могут быть соединены по трубам для отводных применений в системах центрального отопления и / или охлаждения в жилых домах.
Обе версии могут использоваться для управления отдельными фанкойлами, радиаторами, обогревателями или конвекторами.
Они могут управляться линией vol.tage Контроллер SPST или SPDT, такой как комнатный термостат, аквастат или реле потока.
Гидравлические клапаны серии VC разработаны с учетомtage синусоидального хода привода клапана, поэтому работают бесшумно и уменьшают гидравлический удар.
Благодаря внутренней логике привод потребляет энергию только при переводе клапана в заданное положение.
Головка привода съемная, что не влияет на целостность водяной системы.
Все версии приводов взаимозаменяемы с любым корпусом клапана, что обеспечивает максимальную гибкость при установке в полевых условиях или на производственной линии котлов, а также при техническом обслуживании.
Конструкция поршня клапана позволяет герметизировать порт независимо от перепада давления на клапане.
Поток через 2-ходовой клапан может быть в любом направлении, поэтому порты не обозначены.
Трехходовые клапаны подходят как для отвода воды из AB в A или B, так и из A или B в AB.

ОСОБЕННОСТИ

• Прочный дизайн
• Высокий перепад давления до 4 бар
• Управление по линии vol.tage Контроллер SPST или SPDT
• Минимальная потребляемая мощность привода
• Привод с двойной изоляцией
• Быстрая и простая замена движущихся частей
• Установка головки привода не требует слива воды из системы.
• Высокая пропускная способность

ТЕХНИЧЕСКИЕ ДАННЫЕ

СТРОИТЕЛЬСТВО

МЕТОД РАБОТЫ

Двухпозиционные гидравлические клапаны серии VC используются в бытовых и небольших коммерческих системах для управления потоком горячей и / или холодной воды. Они состоят из привода, клапана и картриджа. Все движущиеся и уплотнительные части клапана построены в узле картриджа. Порты закрыты уплотнительными кольцами на внешней поверхности поршня. Когда шток клапана опускается, чтобы открыть порт А, вода потечет через полый поршень к другому отверстию. В случае трехходового клапана с приводом поршня вниз, порт B уплотнен, обеспечивая поток между портом AB и портом A. Если шток направлен вверх, поток проходит между портом AB и портом B. трубные соединения для различных применений. Характеристика потери давления клапана зависит от трубных соединений / размеров. Фактические характеристики клапана см. В разделе технических характеристик.

2-ходовой клапан
С приводом SPST (2-проводный и общий)
При вызове тепла контакты контроллера замыкаются, на RLY1 подается питание, замыкая замыкающие контакты в переключателе SW3, что приводит к открытию клапана. Когда клапан достигает полностью открытого положения, кулачок замыкает переключатель SW1 и размыкает переключатель SW2. Когда потребность в тепле удовлетворяется, контакты контроллера размыкаются, RLY1 обесточивается, и двигатель клапана приводится в действие через SW1 и замыкающие контакты SW3. Когда клапан достигает полностью закрытого положения, кулачок закрывает SW2 и открывает SW1. Клапан готов к следующему вызову на тепло. В случае сбоя питания клапан останется в том положении, в котором он находился в момент прерывания. Когда питание будет восстановлено, клапан будет реагировать на запрос контроллера.Рис.1 Поток жидкости через 2-ходовой клапан VC

3-ходовой переключающий клапан
С приводом SPST (2-проводный и общий)
При вызове нагрева замыкаются контакты контроллера, на RLY1 подается питание, замыкая замыкающие контакты в переключателе SW3, в результате чего порт B закрывается, а порт A открывается. Когда порт A достигает полностью открытого положения, кулачок замыкает переключатель SW1 и размыкает переключатель SW2. Когда потребность в тепле удовлетворяется, контакты контроллера размыкаются. RLY1 обесточивается, замыкая нормально замкнутые контакты в SW3, а порт A замыкается через SW1 и нормально замкнутые контакты SW3. Когда порт A находится в полностью закрытом положении, кулачок закрывает SW2 и открывает SW1. Клапан готов к следующему вызову на тепло. В случае сбоя питания клапан останется в том положении, в котором он находился в момент прерывания.

Рис.2 Поток жидкости через 3-ходовой клапан VC

Электропроводка
На рисунке 3 показаны электрические соединения для 2-ходовых и 3-ходовых клапанов.
Порт A открытый и закрытый означает, что клапан открыт и закрыт для 2-ходовых клапанов, а AB-A открыт и AB-B открыт для 3-ходовых клапанов соответственно.
В стационарную проводку должны быть встроены средства отключения от источника питания с зазором между контактами не менее 3 мм на всех полюсах.

Рис.3 Схема логической последовательности с 2-проводным + общим приводом для контроллера SPST

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Храните детали в оригинальной упаковке и распакуйте их незадолго до использования.
При транспортировке и хранении действуют следующие параметры:* без конденсации

РУКОВОДСТВО ПО УСТАНОВКЕ

Установка

ПРЕДУПРЕЖДЕНИЕ! Установщик должен быть обученным, опытным специалистом по обслуживанию. При установке этого продукта:

• Внимательно прочтите эти инструкции. Несоблюдение их может привести к повреждению продукта или возникновению опасного состояния.
• Проверьте характеристики, указанные в инструкциях и на продукте, чтобы убедиться, что он подходит для вашего применения.
• После установки всегда проводите тщательную проверку.

ВНИМАНИЕ!

• Отключите источник питания перед подключением проводов, чтобы предотвратить поражение электрическим током и повреждение оборудования.
• Желательно снять головку привода с корпуса клапана для облегчения установки. Установите головку привода в наиболее удобное для подключения место положение.

Соединители

Рис. 4 Сантехника
Клапан может быть установлен под любым углом, но предпочтительно не с приводной головкой ниже горизонтального уровня корпуса клапана. Убедитесь, что вокруг головки привода достаточно места для обслуживания или замены. При использовании в качестве части системы центрального отопления не размещайте ее там, где она будет блокировать вентиляцию системы, подачу холодной воды или какой-либо байпас при закрытии клапана. Установите клапан прямо в трубу или трубу. Не беритесь за привод при выполнении и затяжке трубопроводных соединений. Либо держите корпус клапана в руке, либо прикрепите разводной гаечный ключ (38 мм или 1-1 / 2 ″) к шестиугольным или плоским поверхностям корпуса клапана. Для безотказной работы следуйте рекомендациям BS7593 (2019) «Свод правил по подготовке, вводу в эксплуатацию и техническому обслуживанию систем центрального отопления и охлаждения в домашних условиях», включая первоначальную промывку системы, химическую очистку воды и использование многофункционального фильтра с магнитным сепаратором грязи.

Модели сжатия
Для моделей с компрессионной установкой затяните компрессионные гайки настолько, чтобы обеспечить водонепроницаемое уплотнение. Следите за тем, чтобы не перетянуть.
Чтобы установить сменную головку привода

Рис.5 Механизм защелки

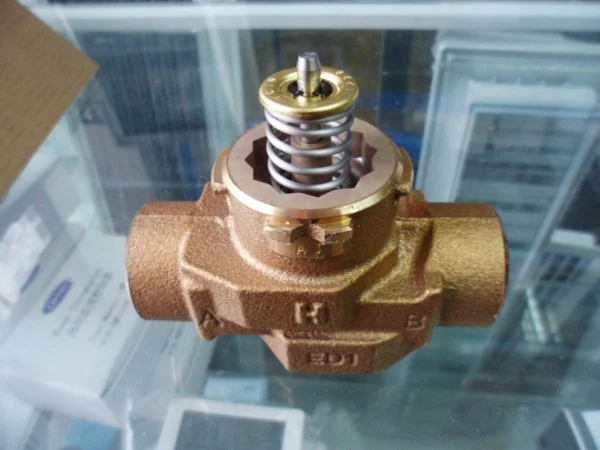

Установка новой головки привода не требует слива воды из системы, если корпус клапана и картридж в сборе остаются в трубопроводе.
1) Отключите источник питания перед обслуживанием, чтобы избежать поражения электрическим током или повреждения оборудования.
2) Головка привода автоматически фиксируется на клапане (см. Рисунок 5). Чтобы снять, поднимите защелку, расположенную непосредственно под рычагом ручного открывания. Прижмите головку привода вниз к корпусу с умеренным усилием руки и одновременно поверните против часовой стрелки на 1/8 оборота (45 градусов). Снимите головку привода с корпуса клапана.
Привод также можно установить под прямым углом к ​​корпусу клапана, но в этом положении механизм защелки не задействован.
3) Установите новую головку привода в обратном порядке в (2).
4) Восстановить питание.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Регулировка и тестирование
Ручной открывалка
Ручным открывателем можно манипулировать, когда он находится в верхнем положении. Клапан с электроприводом можно открыть, сильно нажав ручной рычаг вниз до середины и внутрь (возможно только в том случае, если привод находится в верхнем положении). Это удерживает все порты в открытом положении, а в моделях с дополнительным переключателем нормально разомкнутый переключатель закрыт. Отверстия A и B трехходовых клапанов открыты. Это «открытое вручную» положение может использоваться для наполнения, удаления воздуха или слива из системы или для открытия клапана в случае сбоя питания. Клапан можно вручную вернуть в закрытое положение, слегка нажав ручной рычаг, а затем потянув его. Привод клапана возвращается в автоматическое положение при возобновлении подачи электроэнергии.

Оформить заказ
1) Поднимите уставку термостата выше комнатной температуры, чтобы инициировать запрос на нагрев. Индикатор положения клапана должен переместиться вниз в открытое положение.
2) Для всех моделей вспомогательного переключателя контролируйте устройства управления. 2-ходовой клапан: убедитесь, что клапан открывается, вспомогательный переключатель (при наличии) закрывается и в конце хода открытия замыкается контур к циркуляционному насосу или другому клапану. 3-ходовой клапан: убедитесь, что порт A открывается, порт B закрывается, вспомогательный переключатель (при его наличии) срабатывает и в конце хода открытия замыкается контур к циркуляционному насосу или другому клапану.
3) Понизьте уставку термостата ниже комнатной температуры.
4) Наблюдайте за устройствами управления. 2-ходовой клапан: убедитесь, что клапан закрывается и все вспомогательное оборудование останавливается. 3-ходовой клапан: убедитесь, что порт A закрывается и все вспомогательное оборудование останавливается.

Услуга
ВНИМАНИЕ!

Этот клапан должен обслуживаться обученным, опытным техником по обслуживанию.

1) Если клапан протекает, слейте воду из системы или изолируйте клапан от системы.

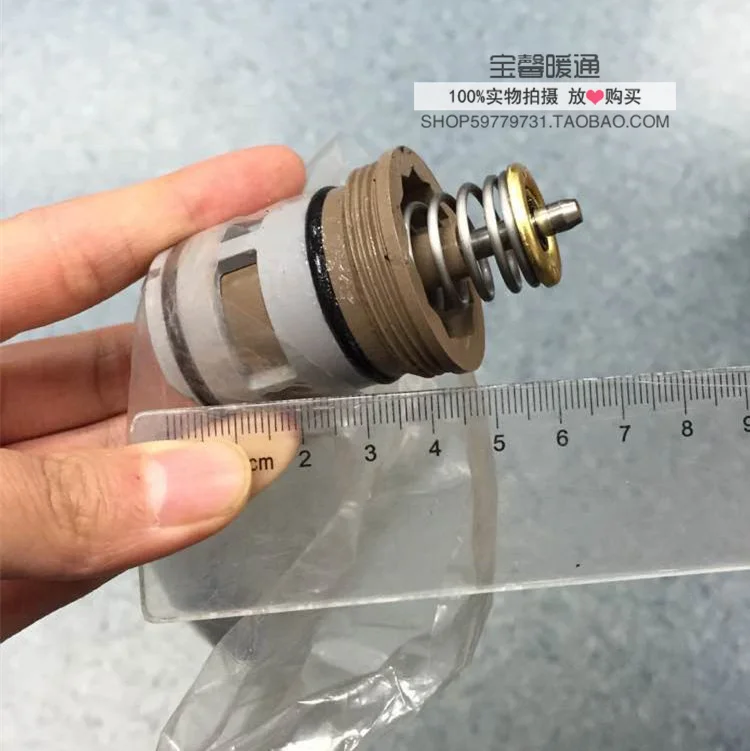

2) Проверьте, нужно ли заменить картридж.
3) Если зубчатая передача или двигатель повреждены, замените привод в сборе.

Примечание:
Гидравлические клапаны Honeywell Home спроектированы и испытаны для бесшумной работы в правильно спроектированных и установленных системах. Однако шум от воды может возникать из-за чрезмерной скорости воды. Шумы в трубопроводах могут возникать в высокотемпературных (100 ° C) системах с недостаточным давлением воды.

Диаграммы потоков

Рис.6 Характеристика потери давления клапана 100

Рис.7 Типичная характеристика переключения 3-ходового клапана при постоянном давлении в канале AB

РАЗМЕРЫ

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Комбинации клапан + привод

Запчасти
VC Series, с 2005 г. Болееview

Произведено для и от имени Pittway Sàrl, La Pièce 4, 1180 Rolle, Switzerland EN0H-0327UK01 R0421
Возможны изменения © 2021 Pittway Sàrl. Все права защищены. Этот документ содержит информацию, являющуюся собственностью компании Pittway Sàrl и ее дочерних компаний, и защищен авторским правом и другими международными законами. Воспроизведение или ненадлежащее использование без специального письменного разрешения Pittway Sàrl строго запрещено. Торговая марка Honeywell Home используется по лицензии Honeywell International Inc.
