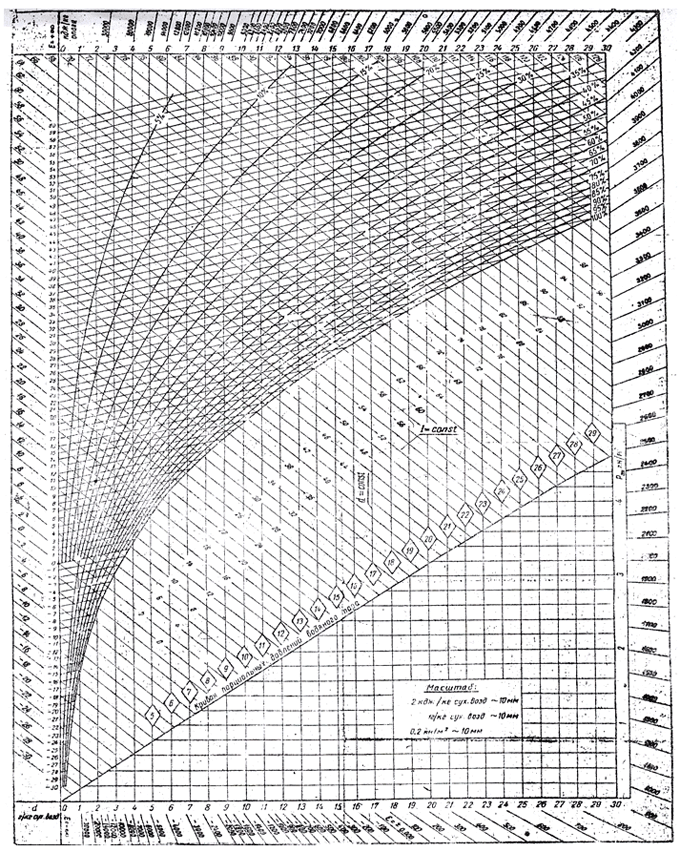

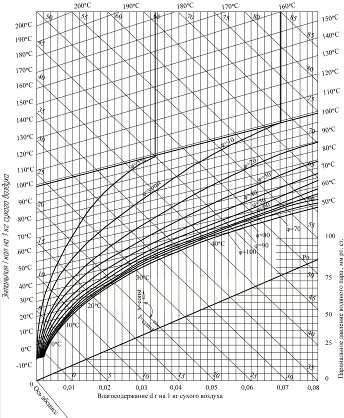

I-d диаграмма влажного воздуха была составлена профессором Леонидом Константиновичем Рамзиным в 1918 г. Она графически связывает 5 параметров влажного воздуха:

· удельное теплосодержание (энтальпию) I_в,

· влагосодержание d,

· температуру t,

· относительную влажность φ,

· парциальное давление водяных паров p_п.

Зная любые два из этих параметров, можно определить все остальные.

Диаграмма составляется для определённого барометрического давления.

На оси ординат (по вертикали) откладываются значения теплосодержания (энтальпии)

I_с сухого воздуха, на оси абсцисс (по горизонтали) – влагосодержание d. Линии постоянного теплосодержания (энтальпии) I=const (адиабаты) проходят под углом 135º к оси ординат. Линии постоянного влагосодержания d=const проходят параллельно оси ординат.

Также наносятся кривые линии постоянных относительных влажностей φ=const и под углом к оси ординат линии изотерм t=const.

Линии φ=0 и d=0 совпадают, поскольку одинаково характеризуют полное отсутствие влаги в воздухе.

Через точку пересечения линий с параметрами d=0 и t=0 проходит линия I=0. Значения теплосодержания (энтальпии) выше этой линии – положительные, ниже – отрицательные.

Линия φ=100% делит диаграмму на две части. Выше линии – область влажного ненасыщенного воздуха. Сама линия

φ=100% соответствует насыщенному воздуху – «кривая насыщения». Ниже линии – область перенасыщенного воздуха, «зона тумана», где вода находится в воздухе во взвешенном состоянии в жидкой или твёрдой фазе.

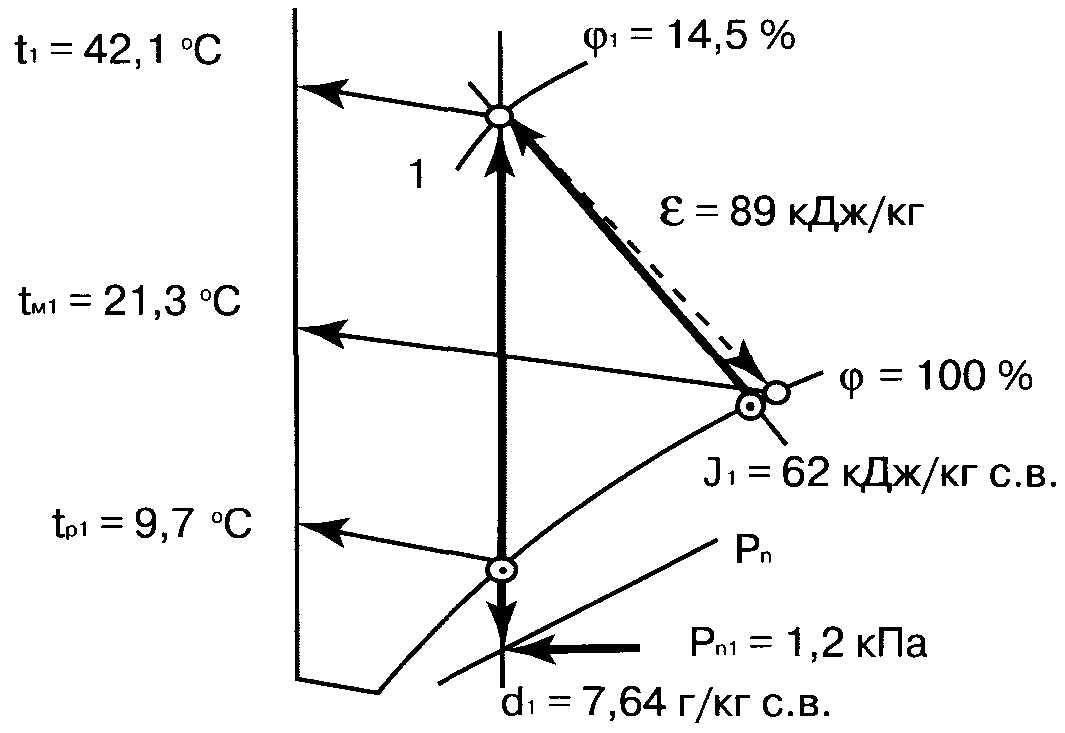

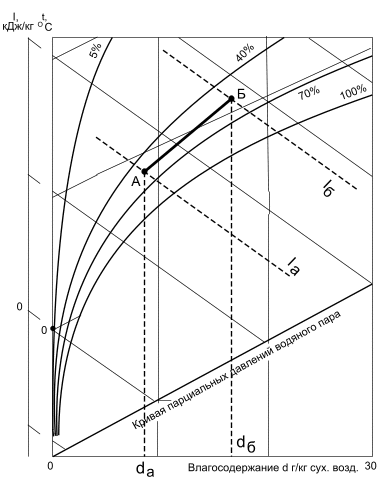

I-d диаграммы и схемы определения параметров влажного воздуха для точки А.

ОСНОВНЫЕ ПРОЦЕССЫ ОБРАБОТКИ ВОЗДУХА
И ИХ ИЗОБРАЖЕНИЕ НА I-d ДИАГРАММЕ

При рассмотрении процессов изменений влажного воздуха принимается следующее допущение: свойства воздуха изменяются во всём его объёме одновременно.

На самом деле это нет так, поскольку слои, наиболее близкие к горячим поверхностям, будут иметь температуру более высокую, чем удаленные. Исходя из этого, следует, что в качестве действующих принимаются средние значения параметров воздуха для всего объёма.

Обработка влажного воздуха – т. е. изменение его параметров, производится специальными устройствами. Ниже приводится описание только назначения и принципа действия таких устройств, без рассмотрения их конструкции, разновидностей и монтажа.

К элементарным устройствам, являющимся инструментами воздействия на параметры воздуха, относятся:

· калорифер

· оросительная (форсуночная) камера (водяной увлажнитель)

· паровой увлажнитель (парогенератор)
