Товар | Смесительный узел |
Страна | |
Высота, мм | 368 |
Ширина, мм | 295 |
Бренд | icma |
Серия | m054 |
Модель | m054 |
Материал | Латунь |
Тип | Без насоса |
Монтаж | универсальный |
Межосевое расстояние, мм | 210 |
Мощность, кВт | 12,5 |
Назначение | для теплого пола |
Гарантия | 2 года |
Бренд (рус. ) | икма |
Макс. рабочее давление, бар | 10 |
Резьба | Наружная |
Монтажная длина, мм | 180 |
Диаметр подключения к контуру | 1″ (ø 25) |
Присоединительный диаметр насоса | 1 1/2″ (ø 40) |
Макс. перепад давления, бар | 1 |
Насос в комплекте | Нет |
Пропускная способность (kvs), м³/ч | 4,84 |
Наличие | Есть |
Комплектующие | фиксированная точка термостатического регулирования, предохранительный термостат, клапан максимального давления, термоголовка с выносным датчиком, вентиль фиксированной настройки с регулируемым расходом, запорный клапан на обратной линии, автоматический воздухоотводчик |
макс. рабочая температура, °c | 110 |
диапазон регулирования, °c | 20-50 |
диаметр подключения к магистралям | 1″ (ø 25) |
Коллекторная группа ICMA на 5 выходов (A3K013)
Коллекторная группа ICMA на 5 выходов (A3K013) (арт. 8058774135697) предназначена для распределения тепловой энергии в системах теплый пол. Не оснащается циркуляционным насосом. Страна производитель Италия
Коллектор для теплого пола Икма применяется в системах теплого пола, которые подключены в высокотемпературному котлы отопления (газовому, твердотопливному и т.д.). Коллекторная группа позволяет распределять первичный теплоноситель при высокой температуре во вторичном контуре с заданной температурой. Теплоноситель поступает из первичного контура, где температура более высокая, чтобы обеспечить правильную работу системы теплого пола.
НАЛИЧИЕ И ЦЕНУ УТОЧНЯЙТЕ!
Резьбовые соединения:
- Резьба евроконус – 3/4″
- Резьба подключения – 1″
- Резьба для подключения сервоприводов на термостатических клапанах – M28х1,5
- Межосевое расстояние – 50 мм
Комплектация коллекторной группы ICMA A3K013:
- распределительные гребенки- подача/обратка
- комплект термостатических вентилей
- комплект расходомеров
- краны с гайками под насос
- термостатическая головка с датчиком
- комплект воздухоотводчиков
- кронштейны
- сливной кран
- термометр
Технические характеристики коллектора для теплого пола ICMA на 5 выходов (A3K013):
Материал изготовления Латунь CW617N – UNI EN 12165
Прокладки EPDM
Ручки Ударопрочный полистирол
Применение: Система теплого пола
Максимальное рабочее давление: 10 бар
Максимальная температура в первичном контуре: 95°C
Допустимая температура во вторичном контуре: 25°C – 45°C
youtube.com/embed/JPUy7fZEYsg”/>
Характеристики
Насос
Нет
Страна-производитель
Италия
Количество контуров
5
Потребитель имеет право обменять непродовольственный товар надлежащего качества на аналогичный у продавца, у которого он был приобретен, если товар не удовлетворил его по форме, габаритам, фасону, цвету, размеру или по другим причинам не может быть им использован по назначению.
Потребитель имеет право на обмен товара надлежащего качества в течение четырнадцати дней, не считая дня покупки, если более длительный срок не объявлен продавцом.
Обмен товара надлежащего качества производится, если:
- он не использовался и если сохранен его товарный вид
- потребительские свойства
- пломбы, ярлыки
- расчетный документ, выданный потребителю вместе с проданным товаром.
Статья 9. Права потребителя при приобретении товара надлежащего качества Закон Украины «О защите прав потребителей»
Гребенка для теплого пола ICMA (K031) полный комплект производство Италия
1 отзыв
{{bynPrice}}
{{bynMinimumRetailPrice}}3815800В наличии
Уточняйте наличие
Гарантия:5 лет
-
Коллекторные группы в сборе, производства ICMA предназначены для распределения теплоносителя в системе отопления теплого пола, и помогают улучшить управление отоплением в отдельных контурах системы отопления пола.
-
Коллекторная группа поставляется в комплекте со всеми необходимыми аксессуарами, которые нужно для монтажа, заполнения и управления низкотемпературной системой отопления пола. коллектор обеспечивает простое и точное регулирование расхода теплоносителя в единичном контуре всей системы «Теплый пол», и при необходимости обеспечивает полное перекрытие отдельных контуров системы. благодаря особой форме коллекторских кронштейнов достигается простота при подключении труб к каждому выходу коллектора. Таким образом, обеспечивается снижение габаритных размеров, особенно по глубине, что позволяет устанавливать коллекторы в стенах и помещениях с очень маленькой площадью.
Категория | Гребенки |
Бренд | Гребенки ICMA |
Тип коллектора | с расходомерами |
Материал изготовления | латунь |
Подключение | 1″ |
Межосевое расстояние | 207 мм |
Номинальное давление | 10 бар |
Максимальная температура | 95 °C |
Адрес завода изготовителя | Италия |
Назначение | теплый пол |
материал | латунь |
Гарантия | 5 лет |
Описание товара
Итальянский коллектор с расходомерами, регулировка ручная или терморегулирующая ICMA
Описание:
- Коллектор с расходомерами, регулировка ручная или терморегулирующая. Хомуты с антивибрационными вставками. Расходомеры позволяют регулировать и перекрывать подачу воды.
В комплекте:
- 2 шаровых крана
- подключение к шаровому крану с прокладкой на плоском седле, o-ring на коллекторе
- 2 хомута
- 2 промежуточных фитинга Нар. – вн. 1″ с поворотным подключением коническое уплотнение
- 2 автоматических воздухоотводчика 3/8″
- 2 сливных крана 1/2″
- 2 заглушки 1″ с прокладкой O-ring
- 2 штуцера (арт. 207) с термометрами 0-60°
- Резьба 3/4 Евроконус или M24x1,5.
Уважаемые покупатели! Информация, предоставленная о товаре, носит исключительноознакомительный характер, и не попадает под определение публичной оферты.Интернет-магазин KTL.BY размещает сведения о товаре, полученные от официальныхпредставителей и поставщиков в Беларуси. Поставщики и производители оставляют засобой право, без уведомления покупателей и продавцов, изменить комплектацию,технические характеристики и внешний вид изделия. Убедительно просим, уточняйтеважную для Вас информацию о товаре до совершения покупки, чтобы избежатьнедоразумений.
Насосно-смесительная группа с насосом ICMA M056-25/60
Cмесительная группа для коллекторов с насосом ICMA M056-25/60
Насосно-смесительная группа ICMA М056 с установленным циркуляционным насосом Grundfos UPS 25-60 предназначена для регулировки температуры контуров коллектора теплого пола с дюймовым подключением к коллектору.
Регулировка температуры осуществляется с помощью термоголовки с выносным датчиком ICMA Art. 995. В комплект насосно-смесительного узла ICMA M056 входит так же перепускной бай-пас, благодаря которому в одну линию можно соединить коллектор теплого пола с коллектором отопления.
Данный смесительный узел универсальн и может применятся с любым другим производителем коллекторов систем теплого пола.
Комплектация смесительного узла ICMA M056:
Фиксированная точка термостатического регулирования
Циркуляционный насос 25/60
Предохранительный термостат
Клапан максимального давления
Термоголовка 20-70°C с выносным датчиком
Вентиль фиксированной настройки с регулируемым расходом для оптимизации подачи воды.
Боковые подключения к прямой и обратной линиям.
Смесительная группа ICMA M056-25/60
Производитель – ICMA
Страна – Италия
Насос в комплекте – да
Подгруппа – группы быстрого монтажа
Диаметр – 1″
Наличие термосмесителя – нет
Наличие сервопривода – нет
Материал изготовления – Латунь CW617N – UNI EN 12165
Прокладки – EPDM
Применение – Система теплый пол
Максимальное рабочее давление – 10 бар
Циркуляционный насос – 25/60
Диаметр подключения – 1″

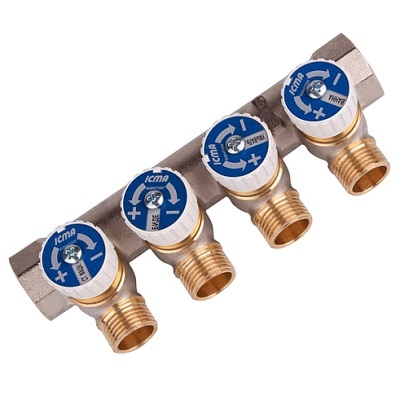

Коллектор Icma KO13 на 4 выхода
Коллектор Icma KO13 на 4 выхода это известный лидер среди коллекторов отличающийся от других производителей своей безотказной работой. Благодаря уникальной технологии производства из качественных материалов, имеет продолжительный срок службы на долгие годы. Выполнен из латуни с хромовым покрытием, что предотвращает коррозию и минеральные отложения. Коллектор прошел все европейские тесты стабильности и работоспособности. А широкая линейка поможет подобрать для себя лучший вариант коллекторов под любые нужды. Применять коллектор можно как для теплого пола так и для отопления, водоснабжения. В комплектацию входит расходомеры и универсальная монтажная планка что бы сделать удобный а главное универсальный монтаж. Максимальная рабочая температура 110 градусов по Цельсию, а максимально рабочая давление 12 атмосфер обеспечит Вам максимальную устойчивость работы коллектора. Так же для каждого покупателя распространяется гарантия от производителя 24 месяца от даты покупки.
Также в Нашем интернет-магазине можно купить коллекторы, других фирм производителей, а также других размеров.
+38 (063) 832-33-09
+38 (099) 450-28-63
+38 (097) 285-78-99
Основные
Тип Коллектор
Тип коллектора Регулирующий
Конечный элемент (сливная группа) 0
Назначение Для теплого пола, отопления, водоснабжения.
Материал Латунь + хромовое покрытие
Диаметр входа коллектора, 1″
Диаметр выхода коллектора 3/4″
Количество выходов 4 выхода
Мах рабочее давление 12 атм
Мах. рабочая t (°С) 110°С
Комплектация Расходомеры, универсальная монтажная планка.
Страна производителя Италия
Гарантия от завода 24 мес
Коллекторная группа для теплого пола в сборе ICMA K0111 1″ на 2 выхода (без насоса) / SANTLUX. com : оптовый поставщик инженерной сантехники
Коллекторная группа для теплого пола в сборе ICMA K0111 1″ на 2 выхода (без насоса) для системы «Теплый пол». Фиксированная точка термостатического регулирования. Без насоса. Количество выходов – от 2 до 12. Наружная резьба выходов. Шаг выходов 50 мм. Резьба 3/4″ Евроконус.
Функция:
Коллекторная группа предназначена для распределения тепловой энергии в системе теплый пол. Данная установка применяется в системах отопления пола, подключенных к высокотемпературному котлу. Коллекторная группа позволяет распределять первичный теплоноситель при высокой температуре во вторичном контуре с заданной температурой. Теплоноситель поступает из первичного контура, где температура более высокая, чтобы обеспечить правильную работу системы теплого пола.
Комплектация:
После распаковки оборудования обязательно произвести проверку на наличиевсех комплектующих, согласно прилагаемой спецификации:
К1 – Смесительный узел.
К2 – Смесительный обратный коллектор.
К3 – Смесительный подающий коллектор.
К4 – Коллектор системы “теплый пол” (количество выходов – от 2 до 12контуров).
К5 – Термостатическая головка с выносным датчиком температуры.
После проверки комплектующих, произвести сборку коллекторной группы«теплый пол»:
1. Открутить накидные гайки (поз. 1 и 3).
2. Отсоединить резьбовые переходы (поз. 2 и 4).
3. На накидные гайки (поз. 5 и 6) установить смесительный насос (при наличиив комплекте).
4. С одной из сторон присоединить подающий и обратный смесительныеколлектора с узлом смесительного насоса (поз. 7 и 8).
5. С другой стороны коллекторов соединить ранее отсоединенные резьбовыепереходы (поз. 2 и 4).
6. Соединить смесительные клапана.
ВНИМАНИЕ!
Перед установкой зонного 3-х ходового вентиляпроверить направление движения потока теплоносителя
К распределительной системе «теплый пол» трубопроводы теплоснабженияможно подключать как с правой, так и с левой сторон. После сборки распределительную систему «теплый пол» установить в шкаф изакрепить к хомутам. Произвести гидравлическое или пневматическое испытаниесобранной распределительной системы с давлением 8 бар в течение 24 часов. Послеукладки трубопроводов «теплого пола» производится установка термостатическойголовки с выносным датчиком температуры.
Коллекторная группа в сборе:
Устранение неполадок во время первого пуска системы:
№ п/п | Неполадка | Устранение |
1 | Шумы в системе | — Проверить давление в системе; — Устранить остаточный воздух. |
2 | Нет расхода в системе | Настроить расходомеры |
3 | Нет расхода в нескольких контурах | Проверить правильность установки 3-х ходового клапана |
4 | Температура воды низкая (высокая) | Отрегулировать температуру с помощью термостатической головки |
Устранение неполадок во время эксплуатации оборудования:
№ п/п | Неполадка | Устранение |
1 | Шумы в системе | — Проверить давление в системе; — Устранить остаточный воздух. |
2 | Отсутствует циркуляция | Проверить работу циркуляционного насоса (в случае необходимости произвести диагностику насоса) |
3 | Отсутствует проток через перемычку | Произвести промывку перемычки |
4 | Расходомеры не показывают проток | Произвести промывку расходомеров |
Промывка коллекторной системы:
Коллекторная группа ICMA на 5 выходов (A3K013)
Коллекторная группа ICMA на 5 выходов (A3K013) (арт. 8058774135697 ) предназначено для распределения тепловой энергии в системе теплый пол. Не оснащается циркуляционным насосом. Страна производитель Италия
Коллектор для теплого пола Икма используются в системах теплого пола, которые подключены в высокотемпературному котлы отопления (газовому, твердотопливному и т.д.). Коллекторная группа позволяет распределять первичный теплоноситель при высокой температуре во вторичном контуре с заданной температурой. Теплоноситель поступает из первичного контура, где температура более высокая, чтобы обеспечить правильную работу системы теплого пола.
НАЛИЧИЕ И ЦЕНУ УТОЧНЯЙТЕ!
Резьбовые соединения:
- Резьба евроконус – 3/4 “
- Резьба подключения – 1″
- Резьба для подключения сервоприводов на термостатических клапанах – M28х1,5
- Межосевое расстояние – 50 мм
Комплектация коллекторной группы ICMA A3K013:
- распределительные гребенки- подача / обратка
- комплект термостатических вентилей
- комплект расходомеров
- краны с гайками под насос
- термостатическая головка с датчиком сливом
- комплект воздухоотводных кранчиков
- кронштейны
- 22 термометр
Технические характеристики коллектора для теплого пола ICMA на 5 выходов (A3K013):
Материал изготовления Латунь CW617N – UNI EN 12165
Прокладки EPDM
Ручки Ударопрочный полистирол
Применение: Система теплого пола
Максимальное рабочее давление: 10 бар
Максимальная температура в первичной контуре: 95 ° C
Допустимая температура во вторичной контуре: 25 ° C – 45 ° C
youtube.com/embed/JPUy7fZEYsg”/>
Характеристики
Насос
Нет
Страна-производитель
Италия
Количество контуров
5
Потребитель имеет право обменять непродовольственные товары надлежащего качества на аналогичный у продавца, у которого он был приобретен, если товар не удовлетворил его по форме, габаритам, фасону, цвету, размеру или по другим причинам не может быть им использован по назначению.
Потребитель имеет право на обмен товарего качества в четырнадцати дней, не считая дня покупки , если более длительный срок не объявлен продавцом.
Обмен товара потребего качества произведен, если:
- он не был использован и сохранен его товарный вид
- потребительские свойства
- пломбы, ярлыки
- расчетный документ, выданный вместе с проданным товаром.
Статья 9.Права потребителя при приобретении товара надлежащего качества Закон Украины «О защите прав потребителей»
Коллекторная группа ICMA на 7 выходов (A3K013)
Коллекторная группа ICMA на 7 выходов (A3K013) (арт. 8058774135710 ) предназначение для распределения тепловой энергии в системах теплый пол. Не оснащается циркуляционным насосом. Страна производитель Италия
Коллектор для теплого пола Икма используются в системах теплого пола, которые подключены в высокотемпературному котлы отопления (газовому, твердотопливному и т.д.). Коллекторная группа позволяет распределять первичный теплоноситель при высокой температуре во вторичном контуре с заданной температурой. Теплоноситель поступает из первичного контура, где температура более высокая, чтобы обеспечить правильную работу системы теплого пола.
НАЛИЧИЕ И ЦЕНУ УТОЧНЯЙТЕ!
Резьбовые соединения:
- Резьба евроконус – 3/4 “
- Резьба подключения – 1″
- Резьба для подключения сервоприводов на термостатических клапанах – M28х1,5
- Межосевое расстояние – 50 мм
Комплектация коллекторной группы ICMA A3K013:
- распределительные гребенки- подача / обратка
- комплект термостатических вентилей
- комплект расходомеров
- краны с гайками под насос
- термостатическая головка с датчиком сливом
- комплект воздухоотводных кранчиков
- кронштейны
- 22 термометр
Технические характеристики коллектора для теплого пола ICMA на 7 выходов (A3K013):
Материал изготовления Латунь CW617N – UNI EN 12165
Прокладки EPDM
Ручки Ударопрочный полистирол
Применение: Система теплого пола
Максимальное рабочее давление: 10 бар
Максимальная температура в первичной контуре: 95 ° C
Допустимая температура во вторичной контуре: 25 ° C – 45 ° C
youtube.com/embed/JPUy7fZEYsg”/>
Характеристики
Насос
Нет
Страна-производитель
Италия
Количество контуров
7
Потребитель имеет право обменять непродовольственные товары надлежащего качества на аналогичный у продавца, у которого он был приобретен, если товар не удовлетворил его по форме, габаритам, фасону, цвету, размеру или по другим причинам не может быть им использован по назначению.
Потребитель имеет право на обмен товарего качества в четырнадцати дней, не считая дня покупки , если более длительный срок не объявлен продавцом.
Обмен товара потребего качества произведен, если:
- он не был использован и сохранен его товарный вид
- потребительские свойства
- пломбы, ярлыки
- расчетный документ, выданный вместе с проданным товаром.
Статья 9.Права потребителя при приобретении товара надлежащего качества Закон Украины «О защите прав потребителей»
Коллекторы Icma для теплого пола. Товары и услуги компании “АкваАрт”
по порядку роста ценыпо снижение ценыпо новизне
16243248
021501
8106,78 грн.
В наличии
i1nwHCSRLhYU9gbVaT5jxdHTnhqDFTg1Kf4nlcCocLA” data-advtracking-product-id=”212614539″ data-tg-chain=”{"view_type": "preview"}”>021503
9705,30 грн.
В наличии
X4uB2frsu7p5BJU30LK82MEqmIi1pxSgFe5Q7-sZ_HQ” data-advtracking-product-id=”212614821″ data-tg-chain=”{"view_type": "preview"}”>021505
11227,70 грн.
В наличии
7xezx2fCHDgKX-BPNSj4zXMITpzjsvsrftQTa8X69zc” data-advtracking-product-id=”212663970″ data-tg-chain=”{"view_type": "preview"}”>021507
12750,10 грн.
В наличии
NANiuUXekJXZHOTEmRMZYAJZsRyaw8RCq2FfdFTGBuQ” data-advtracking-product-id=”212672730″ data-tg-chain=”{"view_type": "preview"}”>021509
14 348,62 грн.
В наличии
NEo0YdHwH-sX0JGdqkCojatweRW200tJN3roJM5ZSoM” data-advtracking-product-id=”212681451″ data-tg-chain=”{"view_type": "preview"}”>021511
17127 грн.
В наличии
cDhJbaB-4VJfd8ArAwP6fY3bZY289W9_oRrxouPNKik” data-advtracking-product-id=”395568325″ data-tg-chain=”{"view_type": "preview"}”>021513
7878,42 грн.
В наличии
5BurZG0uGApzV-v3YDLG9MatIMkBMDvM29CSTSHJdjY” data-advtracking-product-id=”395576044″ data-tg-chain=”{"view_type": "preview"}”>021515
9 286,64 грн.
В наличии
z7I9PSUnEo4YxP-PPUuIQet82Wtp4s4kZAnWal7jrik” data-advtracking-product-id=”395577816″ data-tg-chain=”{"view_type": "preview"}”>021517
10732,92 грн.
В наличии
AGba5ziyTjktb2PmXOVvi7SDKU6kyjmKc8A2ptum6Sc” data-advtracking-product-id=”395578344″ data-tg-chain=”{"view_type": "preview"}”>021519
12 179,20 грн.
В наличии
A2MhrgD8KCBwRlXvh3nhFiIY95dAupXAEHUeb4ug6yw” data-advtracking-product-id=”395582113″ data-tg-chain=”{"view_type": "preview"}”>021521
13625,48 грн.
В наличии
m8TBBHt35t_Z48yK92L3lllLZ9LeSIq1IaMmmtS-U_M” data-advtracking-product-id=”395582624″ data-tg-chain=”{"view_type": "preview"}”>021523
1903 грн.
В наличии
SMO2AVILgF2eVO-F6bmjTZw6qWLLQDHTDZAnngk5_-0″ data-advtracking-product-id=”212726294″ data-tg-chain=”{"view_type": "preview"}”>
021502
8867,98 грн.
В наличии
021504
10 485,53 грн.
В наличии
021506
12103,08 грн.
В наличии
021508
13 321 грн.
В наличии
021510
15185,94 грн.
В наличии
021512
7193,34 грн.
В наличии
021514
8601,56 грн.
В наличии
021516
10047,84 грн.
В наличии
021518
11 456,06 грн.
В наличии
021520
12940,40 грн.
В наличии
021522
14 386,68 грн.
В наличии
021524
2569,05 грн.
В наличии
Коллектор водяного теплого пола ICMA 1 “латунный, 6 выходов 3/4” с расходомерами, К013, Италия
НЕТ В НАЛИЧИИ.
Коллектор для теплого пола ICMA 1 “латунный, 6 выходов 3/4” К013 с расходомерами, регулировочно запорными вентилями.
Коллектора для водяных теплых полов известной итальянской компании ICMA изготовлены из латунных патрубков с установленными расходомерами и запорными ручными вентилями, смонтированы на кронштейнах с вибрационными, звукоизолирующими вставками (возможность подключения обеих сторон резьбы 1 дюйм с использованием уплотнителя). 3/4 дюйма под евроконус, расстояние между отводами 50 мм. Измеритель напора MEMORY PLUS устанавливается на распределительный коллектор систем отопления пола и дает возможность в режиме реального времени отражать конкретный уровень напора в каждом цикле. Благодаря высокой точности этот прибор также дает возможность градуировки водного напора даже при небольших его значениях – от 0-4 / мин. Расход в отдельных контурах может настраиваться при помощи ключа, прилагаемое к коллектору, поворачивая его по (- расход) или против часовой стрелки (+ расход) до нужного значения. Настроечное значение можно видеть сразу на расходомере со шкалой 0 ÷ 4 л / мин на коллекторах 1 ». Расходомер позволяет ускорить настройку контура без применения графиков с данными расхода.В случае необходимости можно полностью перекрыть контур.
На обратном патрубке с отсечными клапанами колпачок вентиляции ручной регулировки легко меняется, при необходимости, на сервопривод, для автоматического поддержания установленной температуры в помещении (резьба М 30 х 1,5). Для соединения коллектора с трубой контура теплого пола используется стандартный евроконус. Коллекторы сами по себе являются лишь распределительной частью узла водяного теплого пола и чаще всего требуют комплекта дополнительных устройств (смесительный узел, насосная группа, сливная группа, термометры, манометры, воздухоотводчик).
Колектор для водяного теплого пола ICMA с расходомерами для точной балансировки расхода теплоносителя в контурах водяного теплого пола, ориентируясь на показатели шкалы прозрачных колпачков расходомера. При предъявлении теплого водяного пола, контуры довольно ощутимо различаются по длине и установить одинаковую температуру на каждом из них только отсечными клапанами и регулирующими кранами, довольно проблематичный, неточный и долгий процесс, из-за разницы в гидравлическом сопротивлении.Зная длина уложенного трубопровода и наблюдая расход теплоносителя на шкале колпачка расходомера намного быстрее и легче самостоятельно, без привлечения специалистов отрегулировать теплый пол равномерно по всем контурам или при необходимости нужную температуру в отдельном помещении.

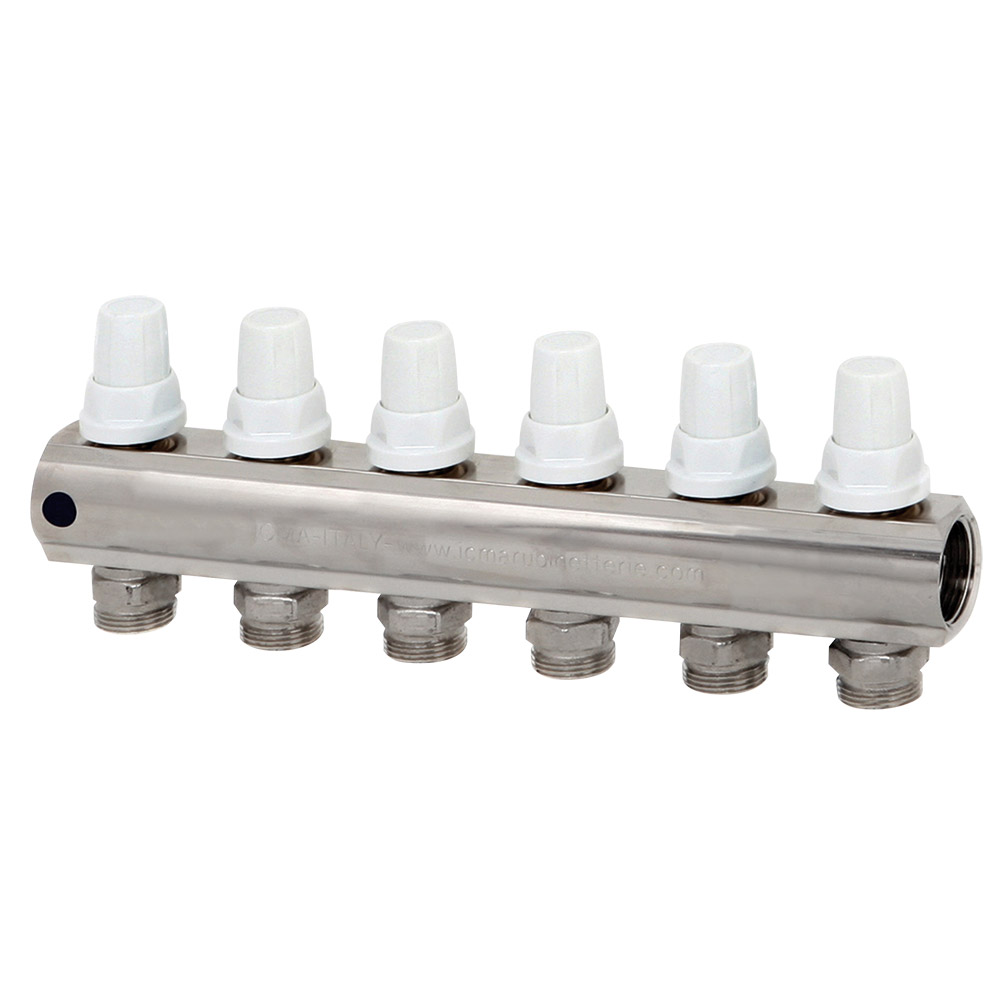

На возвратном коллекторе установлены отсечные микрометрические клапаны, которые необходимы для открытия или закрытия контуров водяного пола в ручном режиме и при желании монтажа электрических приводов автоматики (сервоприводов), которые регулируют подачу теплоносителя в зависимости от температуры от установленной на датчикх.
Коллектор водяного теплого пола ICMA 1 “латунный, 6 выходов 3/4” с расходомерами
Страна производитель | Италия CW617N | 904 0662 | 904 |
Назначение | теплый пол, водоснабжение | |
Тип коллектора | регулирующий | |
9066 внутренняя диаметр | 1¾ дюйма, резьба наружная | |
Максимальная рабочая температура | 95 градусов | |
Диапазон рекомендуемой, рабочая температура. | 5 – 45 градусов | |
Количество выходов | 6 |
Принцип работы коллекторного водяного теплого пола можно посмотреть здесь.
Габаритные размеры.
Управление коллекторами теплого пола может осуществляться с помощью системы на балку подачи сервоприводов.
Обратившись в наш магазин, «Тепла хата биз.юа »Вы получите действительно качественный, оригинальный материал, профессиональную консультацию и доставку по городу Харькову курьером или по всей Украине транспортной компанией. Звоните – спрашивайте, уточняйте цены, в связи с колебаниями курса, они меняются и не только в большую сторону.
Базовый | |
Диаметр подключения, дюйм / мм | 1 “х3 / 4” х6 |
Страна производитель | Италия |
Коллектор Icma KO13 на 4 выхода
Коллектор Icma KO13 на 4 выхода это известный лидер среди коллекторов других производителей своей безотказной работой. Благодаря уникальной технологии производства качественных материалов, продолжительный срок службы на долгие годы. Выполнен из латуни с хромовым покрытием, предотвращает коррозию и минеральные отложения. Коллектор прошел все европейские тесты стабильности и работоспособности. А широкая линейка поможет подобрать для себя лучший вариант коллекторов под любые нужды. Применять коллектор можно как для теплого пола так и для отопления, водоснабжения. В комплектацию входят расходомеры и универсальная монтажная планка, что бы сделать удобный а главное универсальный монтаж.Максимальная рабочая температура 110 градусов по Цельсию, максимально рабочее давление 12 атмосферного обеспечит Вам максимальную устойчивость работы коллектора. Так же для каждого покупателя распространяется гарантия от производителя 24 месяца от даты покупки.
Также в Нашем интернет-магазине можно купить коллекторы, других фирм производителей, а также других размеров.
+38 (063) 832-33-09
+38 (099) 450-28-63
+38 (097) 285-78-99
Основные
Тип Коллектор
Тип коллектора Регулирующий
Конечный элемент (сливная группа) 0
Назначение Для теплого пола, отопления, водоснабжения.
Материал Латунь + хромовое покрытие
Диаметр входа коллектора, 1 ”
Диаметр выхода коллектора 3/4 ”
Количество выходов 4 выхода
Мах рабочее давление 12 атм
Мах.рабочая t (° С) 110 ° С
Комплектация Расходомеры, универсальная монтажная планка.
Страна Италия
Гарантия от завода 24 мес
Гребенка для теплого пола ICMA (K031) полный комплект производство Италия
1 отзыв
{{bynPrice}}
{{bynMinimumRetailPrice}} 3815800В наличии
Уточняйте
Гарантия: 5 лет22 5 лет22
Коллекторные группы в сборе, производства ICMA предназначена для распределения отопления пола, используется улучшение управления отоплением в отдельных контурах системы.
Коллекторная группа поставляется в комплекте со всеми необходимыми аксессуарами, которые нужно для монтажа, заполнения и управления низкотемпературной системой отопления пола. коллектор обеспечивает простое и точное регулирование расхода теплоносителя в единичном контуре всей системы «Теплый пол», и при необходимости обеспечивает полное перекрытие отдельных контуров системы. Благодаря особой форме коллекторских кронштейнов достигается простота при подключении труб к каждому выходу коллектора.Таким образом, обеспечивается снижение габаритных размеров, особенно по глубине, что позволяет установить коллекторы в стенах и помещениях с очень маленькой площадью.
Категория | Гребенки | |
Бренд | Гребенки ICMA | |
Тип коллектора | с расходомерами 9066 | |
Межосевое расстояние | 207 мм | |
Номинальное давление | 10 бар | |
Максимальная температура | 95 ° C | |
Адрес завода 905 Изготовителя | 4 | |
материал | латунь | |
Гарантия | 5 лет |
Описание товара
Итальянский коллектор с расходомерами, регулировка ручная или терморегулирующая ICMA
Описание:
- Коллектор с расходомерами, регулировка ручная или терморегулирующая. Хомуты с антивибрационными вставками. Расходомеры позволяют регулировать и перекрывать подачу воды.
В комплекте:
- 2 шаровых крана
- подключение к шаровому крану с прокладкой на плоском седле, уплотнительное кольцо на коллекторе
- 2 хомута
- 2 промежуточных фитинга Нар. – вн. 1 “с поворотным подключением коническое уплотнение
- 2 автоматических воздухоотводчика 3/8 “
- 2 сливных крана 1/2 “
- 2 заглушки 1 “с прокладкой O-ring
- 2 штуцера (арт.207) с термометрами 0-60 °
- Резьба 3/4 Евроконус или M24x1,5.
Уважаемые покупатели! Информация, предоставленная о товаре, носит исключительноознакомительный характер, и не попадает под публичной оферты.Интернет-магазин KTL.BY размещает сведения о товаре, предоставленные от официальныхпредставителей и поставщиков в Беларуси. Поставщики и производители оставляют засобой право, без покупателей и продавцов, изменение комплектацию, технические характеристики и внешний вид продукции. Убедительно просим, уточняйтеважную для Вас информацию о товаре до совершения покупок, чтобы избежатьатьнедоразумений.
Коллекторная группа для теплого пола в сборе ICMA K0111 1 “на 2 выхода (без насоса) / SANTLUX.com: оптовый поставщик инженерной сантехники
Коллекторная группа для теплого пола в сборе ICMA K0111 1″ на 2 выхода (без насоса) для системы «Теплый пол». Фиксированная точка термостатического регулирования. Без насоса. Количество выходов – от 2 до 12. Наружная резьба выходов.Шаг выходов 50 мм. Резьба 3/4 “Евроконус.
Функция:
Коллекторная группа для распределения тепловой энергии в системе теплый пол. Данная установка используется в системе отопления пола, подключенных к высокотемпературному котлу. Коллекторная группа позволяет распределять первичный теплоноситель при высокой температуре во вторичном контуре с заданной температурой. Теплоноситель поступает из первичного контура, где температура более высокая, чтобы обеспечить правильную работу системы теплого пола.
Комплектация:
После распаковки оборудования обязательно проверка на наличиевсех комплектующих, согласно прилагаемой спецификации:
К1 – Смесительный узел.
К2 – Смесительный обратный коллектор.
К3 – Смесительный подающий коллектор.
К4 – Коллектор системы “теплый пол” (количество выходов – от 2 до 12контуров).
К5 – Термостатическая головка с выносным датчиком температуры.
После проверки комплектующих, произвести сборку коллекторной группы «теплый пол»:
1.Открутить накидные гайки (поз. 1 и 3).
2. Отсоединить резьбовые переходы (поз. 2 и 4).
3. На накидные гайки (поз. 5 и 6) установить смесительный насос (при наличиив комплекте).
4. С одной из сторонних присоединить подающий и обратный смесительныеколлектора с узлом смесительного насоса (поз. 7 и 8).
5. С другой стороны коллекторов соединить ранее отсоединенные резьбовыепереходы (поз. 2 и 4).
6. Соединить смесительные клапана.
ВНИМАНИЕ!
Перед установкой зонного 3-х ходового вентиляпроверить направление движения потока теплоносителя
К распределительной системе «теплый пол» трубопроводы теплоснабжения можно подключить как с правой, так и с левой сторон.После сборки распределительную систему «теплый пол» установить в шкаф изакрепить к хомутам. Произвести гидравлическое или пневматическое испытаниесобранной распределительной системы с давлением 8 бар в течение 24 часов. Послеукладки трубопроводов «теплого пола» производится установка термостатическойголовки с выносным датчиком температуры.
Коллекторная группа в сборе:
Устранение неполадок во время первого пуска системы:
№ п / п | Неполадка | Устранение |
1 | Шумы в системе | – Проверить давление в системе; – Устранить остаточный воздух. |
2 | Нет расхода в системе | Настроить расходомеры |
3 | Нет расхода в нескольких контурах | Проверить правильность установки 3-х ходового клапана |
4 | Температура низкая воды (высокая) | Отрегулировать температуру с помощью термостатической головки |
Устранение неполадок во время эксплуатации оборудования:
№ п / п | Неполадка | Устранение |
1 | Шумы в системе | – Проверить давление в системе; – Устранить остаточный воздух. |
2 | Отсутствует циркуляция | Проверить работу циркуляционного насоса (в случае необходимости диагностику насоса) |
3 | Отсутствует проток через перемычку | Произвести промывку перемычки |
4 | Расходомеры не показывают проток | Произвести промывку расходомеров |
Промывка коллекторной системы:
.
