Электронная ID-диаграмма и расчет параметров влажного воздуха онлайн
ID-диаграмма (психрометрическая диаграмма) разработана российским ученым Леонидом Константиновичем Рамзиным в 1918 году для упрощения расчетов, связанных с изменением состояния влажного воздуха. Диаграмма связывает все основные параметры влажного воздуха, наглядно визуализирует их и позволяет быстро рассчитать, например, мощность охладителя или производительность увлажнителя в системах вентиляции и кондиционирования.
Как пользоваться ID-диаграммой и выполнять расчёты
Электронная ID-диаграмма
Для удобства наших читателей мы запустили электронную id-диаграмму онлайн с возможностью автоматического определения параметров влажного воздуха на ней. Чтобы задать точку на диаграмме, необходимо задать два параметра, например, температуру и влажность или энтальпию и температуру. Все остальные параметры программа определит самостоятельно, и данная точка появится на самой диаграмме. Если изменять один из параметров, точка будет двигаться.

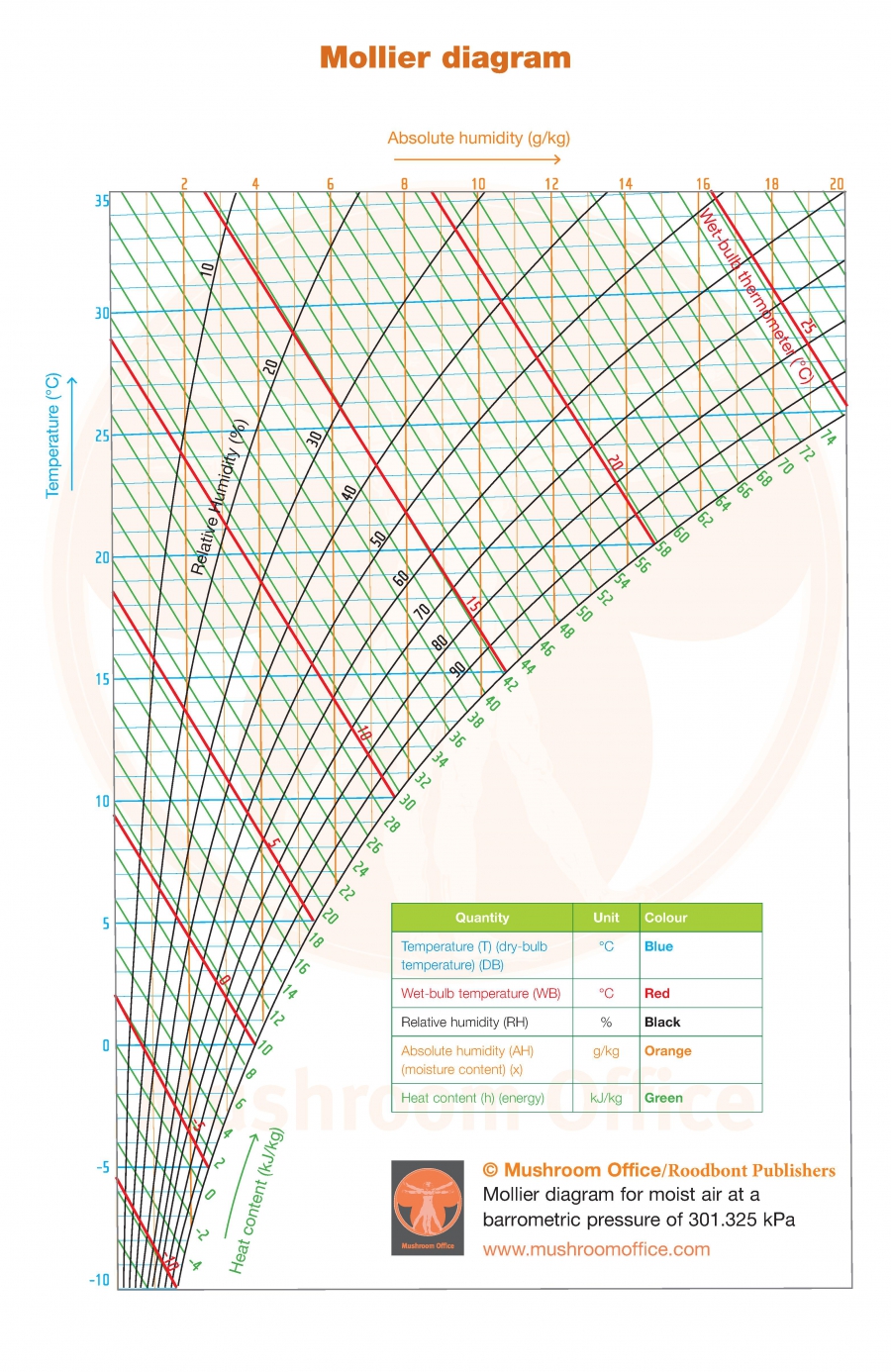

Что такое ID-диаграмма
ID-диаграмма (психрометрическая диаграмма влажного воздуха, диаграмма Рамзина, иногда – диаграмма Рамзина-Молье) – это диаграмма, на которую нанесены линии постоянной температуры, влажности, влагосодержания, энтальпии, а иногда и плотности.
Обычно вертикальной осью является температура, горизонтальной осью – влагосодержание. Изоэнтальпы (адабаты) «идут» по наклонной вправо вниз, линии постоянной влажности – по дуге вправо вверх, переходя от вертикального направления к горизонтальному.
Основные параметры влажного воздуха
Выделяют шесть основных параметров влажного воздуха:
- Температура t [°C] показывает меру нагретости влажного воздуха. В системах вентиляции и кондиционирования наибольшее значение имеет диапазон температур от -30°С до +40°С.
- Влагосодержание (абсолютная влажность) d [г/кг.
сух.возд.] показывает, сколько грамм воды приходится на 1 килограмм сухого воздуха в имеющемся влажном воздухе. Обычно изменяется от 0 до 30г/кг. Сколько воды должен расходовать увлажнитель, определяют именно по изменению влагосодержания. - Парциальное давление водяного пара p [кПа] показывает, какое давление имел бы содержащийся во влажном воздухе водяной пар, если убрать сухой воздух, но сохранить занимаемый объём. Так как в воздухе содержится относительно мало влаги, то и парциальное давление водяного пара относительно мало: обычно до 5кПа (сравните, например, с атмосферным давлением 101кПа)
- Относительная влажность ϕ [%] показывает, насколько данный воздух насыщен влагой. Если насыщен, то ϕ=100%. Если насыщен наполовину (т.е. готов вобрать ещё примерно столько же влаги), то ϕ=50%. В СКВ мы работаем с полным диапазоном влажности от 0% до 100%.
- Энтальпия i [кДж/кг] – это мера энергии влажного воздуха. Чем больше его температура и выше влажность, тем больше в нем энергии и наоборот. Нагрев и охлаждение воздуха правильнее всего считать именно по энтальпии, а не по температуре.
- Давление воздуха [кПа] – барометрическое давление влажного воздуха.
сух.возд.] показывает, сколько грамм воды приходится на 1 килограмм сухого воздуха в имеющемся влажном воздухе. Обычно изменяется от 0 до 30г/кг. Сколько воды должен расходовать увлажнитель, определяют именно по изменению влагосодержания.5 из 6 параметров влажного воздуха отражены на психрометрической ID-диаграмме в виде линий. Шестой параметр (давление) носит более глобальный характер: он не отражен на диаграмме, поскольку сама диаграмма сама ID-диаграмма построена для заданного давления (как правило, для нормального атмосферного давления 101 325 Па).
Кроме того, к числу основных часто относят такой параметр как точка росы tР [°C]. Это температура, которую имел бы воздух, если бы текущее парциальное давление водяного пара являлось бы парциальным давлением насыщенного влажного воздуха. Точка росы, абсолютная влажность и парциальное давление однозначно определяют друг друга, поэтому достаточно указать один из этих параметров.
Физический смысл точки росы – это температура поверхности, при соприкосновении с которой начнет выпадать конденсат.
Как пользоваться ID-диаграммой
Для нахождения точки на диаграмме надо знать любые два взаимно НЕзависимых параметра влажного воздуха. На пересечении двух линий с выбранными параметрами находится точка, характеризующая данное состояние влажного воздуха. По этой точке можно считать все остальные параметры.
Например, дана точка 15°С и 40%. Находим изотерму t=15°C (синяя) и линию ϕ=40% (зеленая). На их пересечении – искомая точка (красная). Через неё проходит изоэнтальпа 26кДж/кг (оранжевая) и линия d≈4г/кг (фиолетовая). Последняя «идет» вертикально вниз и пересекает ϕ=100% в точке с температурой tР≈1°С (желтая) – это и есть точка росы.
Пример определения параметров влажного воздуха по ID-диаграммеКак связаны параметры влажного воздуха между собой
- i = (1,01 + 0,00197 d) · t + 2,493 · d
Формула определения парциального давления водяного пара насыщенного влажного воздуха pН (т.е. при ϕ=100%) по температуре t:
- pН [кПа] = 611.21 · e(18.678-t/234.5)·t/(257.14+t) при t≥0
- pН [кПа] = 611.15 · e(23.036-t/333.7)·t/(279.82+t) при t<0
Формула определения относительной влажности вытекает из трактовки этого термина:
Преимущества ID-диаграммы
Основное преимущество диаграммы Рамзина влажного воздуха заключается в её наглядности и простоте использования. Гораздо проще найти на диаграмме точку с заданной температурной и влажностью и определить остальные параметры, чем пользоваться вышеприведенными формулами.
На диаграмме сразу видно, у каких точек выше или ниже влагосодержание, а, исходя из этого, становится понятным, что нужно применять на объекте – увлажнение или осушение воздуха.
Кроме того, по диаграмме быстро определяются такие параметры как относительная влажность, точка росы, количество влаги, которое готов принять воздух при адиабатном увлажнении, возможность существования воздуха с заданными параметрами и другие характеристики.
Наконец, на диаграмме Рамзина удобно строить и рассчитывать процессы обработки влажного воздуха. Большинство из них имеет линейный вид, направлены вдоль тех или иных линий на диаграмме. На диаграмме быстро считываются изменения энтальпии и влагосодержания. Если их умножить на расход воздуха, то буквально в одно действие будут получены тепловая и холодильная мощность кондиционера, расход увлажнителя, мощность осушителя и другие параметры.
I-d диаграмма – Вентлюкс
Для расчета холодильной мощности компрессорно-конденсаторного блока, чиллера с воздушным охлаждением конденсатора или канального фанкойла, а также для определения требуемой производительности промышленного увлажнителя воздуха используется I-d диаграмма. Данная диаграмма впервые была предложена в начале 20-го века отечественным теплотехником Рамзиным, несколькими годами позже аналогичный метод предложил его немецкий коллега Молье. На данной диаграмме наложены друг на друга линии следующих параметров влажного воздуха:
- Относительной влажности ф=const, %.
- Температуры t=const, град. С.
- Энтальпии =const, кДж/кг.
- Влагосодержания =const, г/кг.
Исходными данными для определения холодопроизводительности, например, ККБ служат:
- Температура и относительная влажность уличного воздуха для теплого периода года взятая по СНиП 23-01-«Строительная климатология»
- Температура воздуха на выходе из фреонового охладителя – она принимается на 5-7С ниже температуры воздуха в помещении, также взятой по СНиП
Зная первые два параметра по диаграмме можно найти точку У-улица. Она находится на пересечении линий этих параметров (температуры и влажности). Далее с диаграммы можно снять значения энтальпии и влагосодержания в этой точке.
Затем необходимо построить так называемый луч процесса охлаждения. Он идет вертикально вниз до линии ф=90%, а далее идет вниз по этой линии до пересечения с линией постоянной температуры (изотермой) воздуха на выходе из охладителя.
Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.
Доставка оборудованияСлужба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.
Монтажный отделCпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт
Персональный менеджерОбратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.
Акции апреля 2021В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

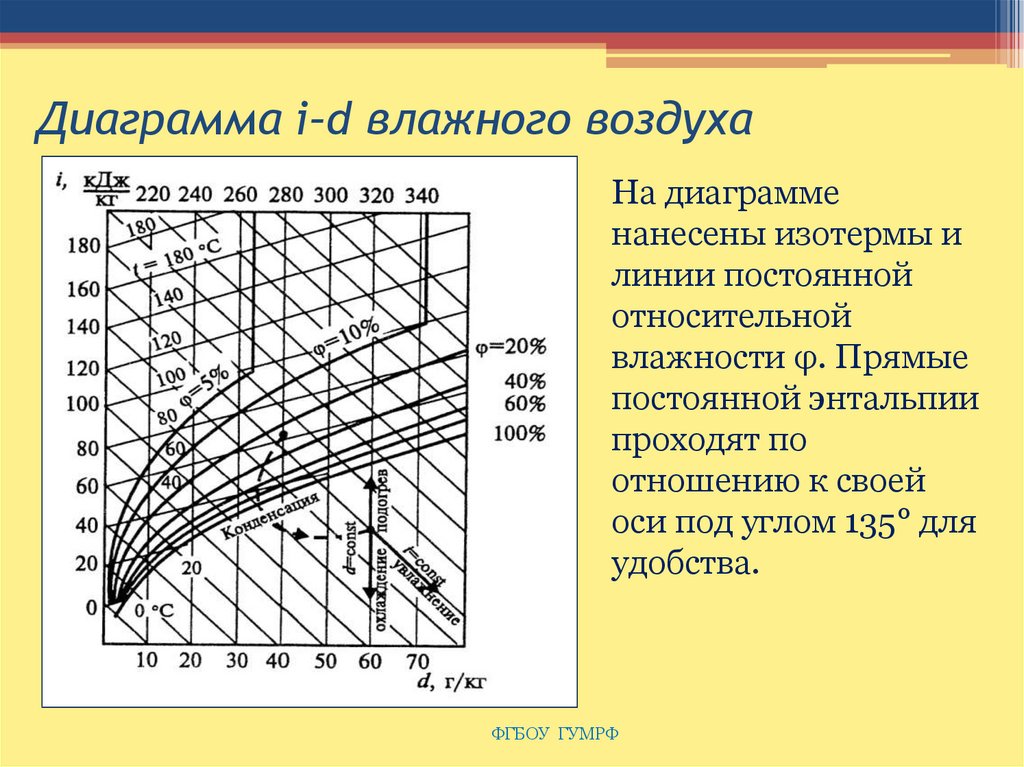

I-d диаграмма для начинающих (ID диаграмма состояния влажного воздуха для чайников). Состояния воздуха и процессы на «i, d» – диаграмме влажного воздуха Id диаграмма онлайн расчет excel
Используя систему уравнений, включающую зависимости 4.9, 4.11, 4.17, а также функциональную связь Р н = f (t ), Л.К. Рамзин построил J –d диаграмму влажного воздуха, которая широко применяется в расчетах систем вентиляции и кондиционирования воздуха. Эта диаграмма представляет собой графическую зависимость между основными параметрами воздуха t , , J , d и Р п при определенном барометрическом давлении воздуха Р б.
Построение J –d диаграммы подробно описано в работах .
Состояние влажного воздуха характеризуется точкой, нанесенной на поле J –d диаграммы, ограниченном линией d = 0 и кривой = 100%.
Положение точки
задается любыми двумя параметрами из
пяти, указанных выше, а также температурами
точки росы t р
и мокрого термометра t м .
Исключение
составляют сочетания d – Р п
и d – t р,
т.к. каждому значению d соответствует только одно табличное
значение Р п
и t р,
и сочетание J – t м.

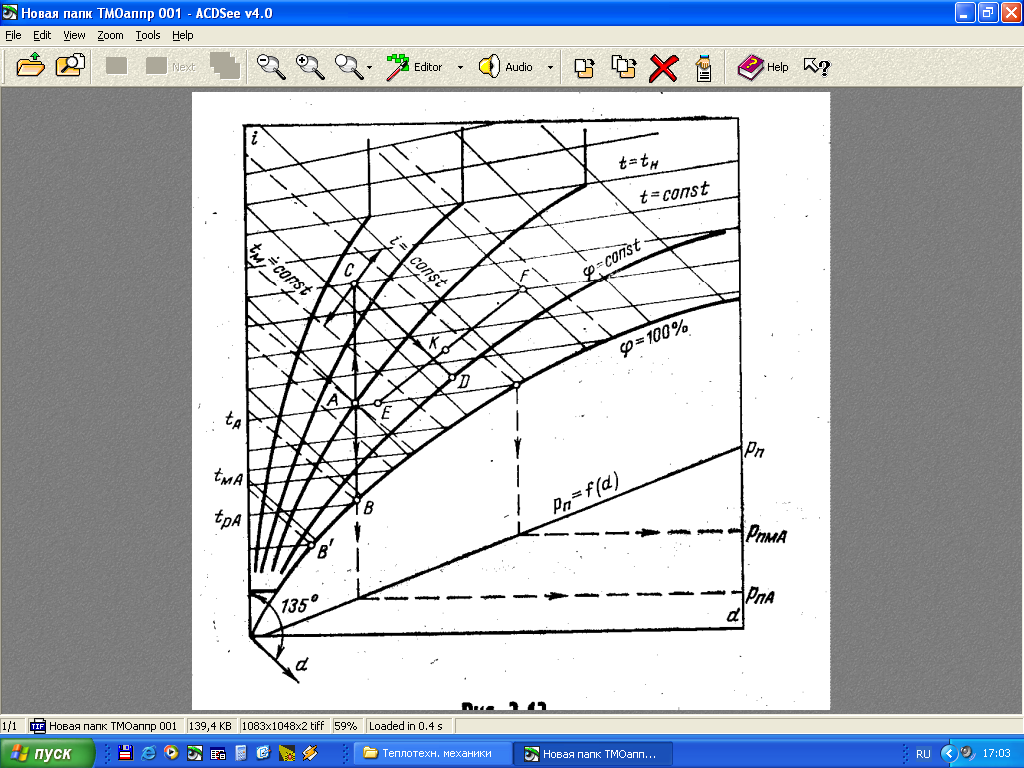

Схема определения параметров воздуха для заданной точки 1 приведена на рис. 1.
Пользуясь J –d диаграммой в прил. 4 и схемой на рис. 1, решим конкретные примеры для всех 17 возможных сочетаний заданных начальных параметров воздуха, конкретные значения которых указаны в табл. 7.
Схемы решений и полученные результаты показаны на рис. 2.1 … 2.17. Известные параметры воздуха выделены на рисунках утолщенными линиями.
5.2. Угловой коэффициент луча процесса на j-d диаграмме
Возможность быстрого графического определения параметров влажного воздуха является важным, но не основным фактором при использовании J –d диаграммы.
В результате нагревания, охлаждения, осушения или увлажнения влажного воздуха изменяется его тепло-влажностное состояние. Процессы изменения изображаются на J –d диаграмме прямыми линиями, которые соединяют точки, характеризующие начальные и конечные состояния воздуха.
Рис. 1. Схема определения параметров влажного воздуха на J –d диаграмме
Таблица 7
Номер рисунка | Известные параметры воздуха | ||||||
t 1 , °C | кДж/кг с.в. | Р п1 , кПа | t р1 , °C | t м1 , °C | |||
Эти линии называются лучами
процессов изменения
состояния воздуха.
Направление луча
процесса на J –d диаграмме определяется угловым
коэффициентом .
Если параметры начального состояния
воздуха J 1
и d 1 ,
а конечного – J 2 и d 2 ,
то угловой коэффициент выражается
отношением J /d ,
т.е.:
. (5.1)
Величина углового коэффициента измеряется в кДж/кг влаги.
Если в уравнении (29) числитель и знаменатель умножить на массовый расход обрабатываемого воздуха G , кг/ч, то получим:
, (5.2)
где Q п – полное количество тепла, переданное при изменении состояния воздуха, кДж/ч;
W – количество влаги, переданное в процессе изменения состояния воздуха, кг/ч.
В зависимости от соотношения J и d угловой коэффициент может изменять свой знак и величину от 0 до .

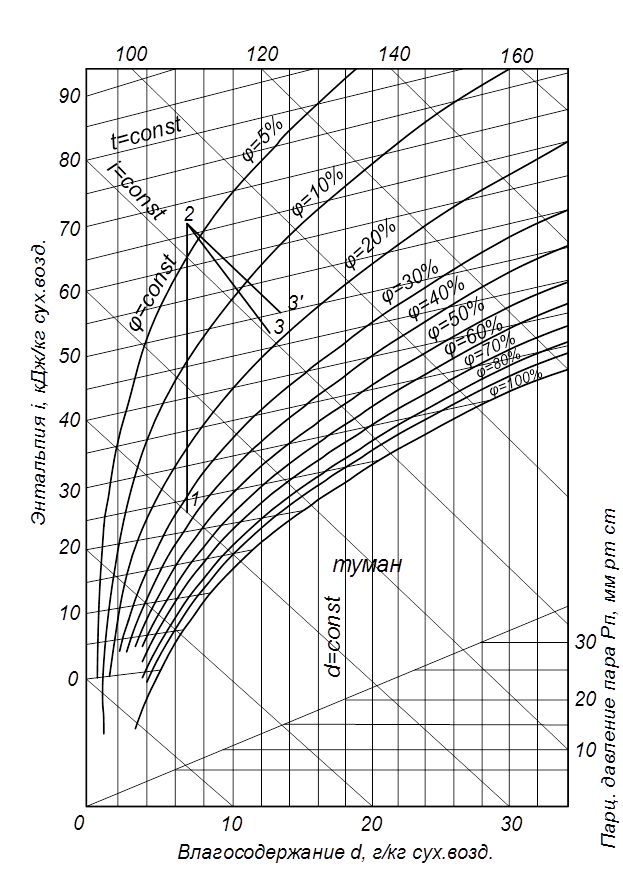

На рис. 3 показаны лучи характерных изменений состояния влажного воздуха и соответствующие им значения углового коэффициента.
1. Влажный воздух с начальными параметрами J 1 и d 1 нагревается при постоянном влагосодержании до параметров точки 2, т.е. d 2 = d 1 , J 2 > J 1 . Угловой коэффициент луча процесса равен:
Рис. 3. Угловой коэффициент на J –d диаграмме
Такой процесс осуществляется, например, в поверхностных воздухонагревателях, когда температура и энтальпия воздуха возрастают, относительная влажность уменьшается, но влагосодержание остается постоянным.
2. Влажный воздух одновременно нагревается и увлажняется и приобретает параметры точки 3. Угловой коэффициент луча процесса 3 > 0. Такой процесс протекает, когда приточный воздух ассимилирует тепло- и влаговыделения в помещении.
3. Влажный воздух увлажняется при постоянной температуре до параметров точки 4, 4 > 0. Практически такой процесс осуществляется при увлажнении приточного или внутреннего воздуха насыщенным водяным паром.
4. Влажный воздух
увлажняется и нагревается с повышением
энтальпии до параметров точки 5.
Так как
энтальпия и влагосодержание воздуха
увеличиваются, то 5
> 0. Обычно такой процесс происходит
при непосредственном контакте воздуха
с отепленной водой в камерах орошения
и в градирнях.
5. Изменение состояния влажного воздуха происходит при постоянной энтальпии J 6 = J 1 = const. Угловой коэффициент такого луча процесса 6 = 0, т.к. J = 0.
Процесс изоэнтальпийного увлажнения воздуха циркуляционной водой широко используется в системах кондиционирования. Он осуществляется в камерах орошения или в аппаратах с орошаемой насадкой.
При контакте ненасыщенного влажного воздуха с мелкими каплями или тонкой пленкой воды без отвода или подвода тепла извне, вода в результате испарения увлажняет и охлаждает воздух, приобретая температуру мокрого термометра.
Как следует из уравнения 4.21, в общем случае угловой коэффициент луча процесса при изоэнтальпийном увлажнении не равен нулю, т.к.
,
где с w = 4,186 – удельная теплоемкость воды, кДж/кг°С.
Действительный изоэнтальпийный процесс, при котором = 0 возможен только при t м = 0.
6. Влажный воздух увлажняется и охлаждается до точки 7. В этом случае угловой коэффициент 7 J 7 – J 1 0, a d 7 – d 1 > 0. Такой процесс протекает в форсуночных камерах орошения при контакте воздуха с охлажденной водой, имеющей температуру выше точки росы обрабатываемого воздуха.
7. Влажный воздух охлаждается при постоянном влагосодержании до параметров точки 8. Так как d = d 8 – d 1 = 0, a J 8 – J 1 = -. Процесс охлаждения воздуха при d = const происходит в поверхностных воздухоохладителях при температуре поверхности теплообмена выше температуры точки росы воздуха, когда нет конденсации влаги.
8. Влажный воздух охлаждается и осушается до параметров точки 9. Выражение углового коэффициента в этом случае имеет вид:
Охлаждение с осушкой
происходит в камерах орошения или в
поверхностных воздухоохладителях при
контакте влажного воздуха с жидкой или
твердой поверхностью, имеющей температуру
ниже точки росы.
Отметим, что процесс охлаждения с осушкой при непосредственном контакте воздуха и охлажденной воды ограничен касательной, проведенной из точки 1 к кривой насыщения = 100%.
9. Глубокая осушка и охлаждение воздуха до параметров точки 10 происходит при прямом контакте воздуха с охлажденным абсорбентом, например, раствором хлористого лития в камерах орошения или в аппаратах с орошаемой насадкой. Угловой коэффициент 10 > 0.
10. Влажный воздух осушается, т.е. отдает влагу, при постоянной энтальпии до параметров точки 11. Выражение углового коэффициента имеет вид
.
Такой процесс можно осуществить с помощью растворов абсорбентов или твердых адсорбентов. Заметим, что реальный процесс будет иметь угловой коэффициент 11 = 4,186t 11 , где t 11 – конечная температура воздуха по сухому термометру.
Из рис. 3. видно, что все возможные изменения состояния влажного воздуха располагаются на поле J –d диаграммы в четырех секторах, границами которых являются линии d = const и J = const. В секторе I процессы происходят с увеличением энтальпии и влагосодержания, поэтому значения > 0. В секторе II происходит осушение воздуха с увеличением энтальпии и значения 0. В секторе IV происходят процессы увлажнения воздуха с понижением энтальпии, поэтому

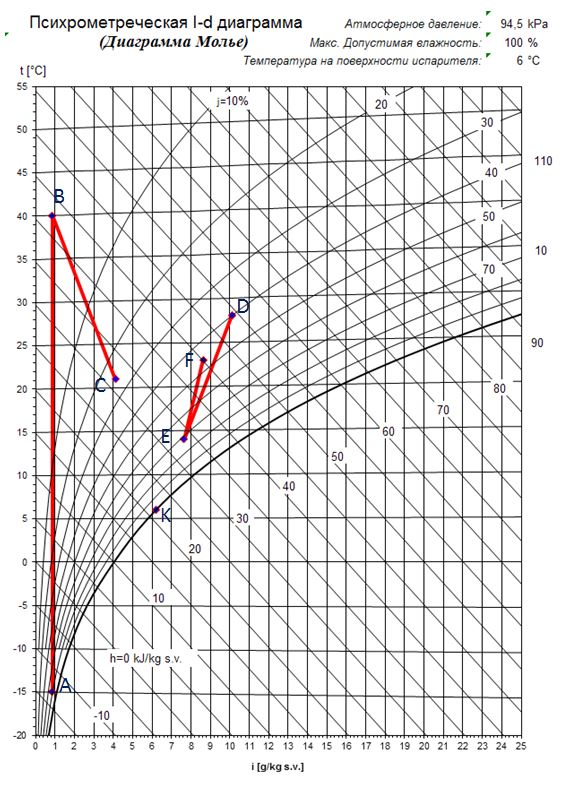

Состояние влажного воздуха на психометрической диаграмме определяется с помощью двух указанных параметров. Если, мы выберем любую температуру по сухому термометру и любую температуру по мокрому термометру, то точка пересечения этих линий на диаграмме является точкой, обозначающей состояние воздуха при данных температурах. Состояние воздуха в данной точке обозначено совершенно определённо.
Когда на диаграмме найдено определённое состояние воздуха, все остальные параметры воздуха могут быть определены с помощью J-d диаграммы .
Пример 1.
t = 35°С , а температура точки росы ТР равна t Т.
Р. = 12°С , чему равна температура по мокрому термометру?
Решение см. рисунок 6.
На шкале температур находим численное значение температуры точки росы t Т.Р. = 12°С и проводим линию изотермы φ = 100% . Получаем точку с параметрами точки росы — Т.Р .
Из этой точки d = const t = 35°С .
Получаем искомую точку А
Из точки А проводим линию постоянного теплосодержания — J = const до пересечения с линией относительной влажности φ = 100% .
Получаем точку мокрого термометра – Т.М.
Из полученной точки — Т.М. проводим линию изотермы — t = const до пересечения со шкалой температур.
Считываем искомое численное значение температуры мокрого термометра — Т.М. точки А , которое равно
t Т.М. = 20,08°С.
Пример 2.
Если температура влажного воздуха по сухому термометру равна t = 35°С , а температура точки росы t Т.Р. = 12°С , чему равна относительная влажность?
Решение см. рисунок 7.
t = 35°С и проводим линию изотермы — t = const .
t Т.Р. = 12°С и проводим линию изотермы — t = const до пересечения с линией относительной влажности φ = 100% .
Получаем точку росы — Т.Р .
Из этой точки — Т.Р. проводим линию постоянного влагосодержания — d = const t = 35°С .
Это и будет искомая точка А , параметры которой были заданы.
Искомая относительная влажность в этой точке будет равна
φ А = 25%.
Пример 3.
Если температура влажного воздуха по сухому термометру равна t = 35°С , а температура точки росы t Т.
Р. = 12°С , чему равна энтальпия воздуха?
Решение см. рисунок 8.
На шкале температур находим численное значение температуры по сухому термометру — t = 35°С и проводим линия изотермы — t = const .
На шкале температур находим численное значение температуры точки росы — t Т.Р. = 12°С и проводим линию изотермы — t = const до пересечения с линией относительной влажности φ = 100% .
Получаем точку росы — Т.Р.
Из этой точки — Т.Р. проводим линию постоянного влагосодержания — d = const до пересечения с линией изотермы по сухому термометру t = 35°С .
Это и будет искомая точка А , параметры которой были заданы. Искомое теплосодержание или энтальпия в этой точке будет равна
J А = 57,55 кДж/кг.
Пример 4.
При кондиционировании воздуха, связанного с его охлаждением (тёплый период года) мы в основном заинтересованы в определении количества тепла, которое должно быть отведено, чтобы в достаточной степени охладить воздух для поддержания расчётных параметров микроклимата в помещении. При кондиционировании воздуха, связанного с его нагревом (холодный период года), наружный воздух необходимо подогреть для обеспечения расчётных условий в рабочей зоне помещения.
Предположим, например, что наружная температура воздуха по мокрому термометру равна t H T.M = 24°С , а в кондиционируемом помещении необходимо поддерживать t B T.M = 19°С по мокрому термометру.
Общее количество тепла, которое необходимо отвести от 1 кг сухого воздуха, определяется по следующей методике.
См. рисунок 9.
Энтальпия наружного воздуха при t H T.M = 24°С по мокрому термометру равна
p= J Н = 71,63 кДж/ на 1 кг сухого воздуха.
Энтальпия внутреннего воздуха при t B TM = 19 °С по мокрому термометру равна
J В = 53,86 кДж/ на 1 кг сухого воздуха.
Разность энтальпий между наружным и внутренним воздухом равна:
JН — JВ = 71,63 — 53,86 = 17,77 кДж/кг.
Исходя из этого, общее количество тепла, которое должно быть отведено при охлаждении воздуха с t H T.M = 24°С по влажному термометру до t B T.M = 19°С по влажному термометру, равно Q = 17,77 кДж на 1 кг сухого воздуха , что равно 4,23 ккал или 4,91 Вт на 1 кг сухого воздуха.
Пример 5.
Во время отопительного сезона необходимо нагреть наружный воздух с t Н = – 10°С по сухому термометру и с t H T.M = – 12,5°С по мокрому термометру до температуры внутреннего воздуха t В = 20°С по сухому термометру и t B T.M = 11°С по мокрому термометру. Определить количество сухого тепла, которое должно быть добавлено к 1 кг сухого воздуха.
Решение см. рисунок 10.
На J–d диаграмме по двум известным параметрам – по температуре сухого термометра t Н = – 10°С и по температуре мокрого термометра t H T.M = – 12,5°С определяем точку наружного воздуха исходя из температуры по сухому термометру t Н = – 10°С и из температуры наружного воздуха – Н .
Соответственно, определяем точку внутреннего воздуха – В .
Считываем теплосодержание — энтальпию наружного воздуха — Н , которая будет равна
J Н = – 9,1 кДж/ на 1 кг сухого воздуха.
Соответственно, теплосодержание — энтальпия внутреннего воздуха — В будет равна
J В = 31,66 кДж/ на 1 кг сухого воздуха
Разность энтальпий внутреннего и наружного воздуха равна:
ΔJ = J В — J Н = 31,66 — (-9,1) = 40,76 кДж/ кг.
Это изменение количества тепла является изменением количества тепла только сухого воздуха, т.
к. нет изменения его влагосодержания.
Сухое или явное тепло – тепло , которое добавляется или отводится от воздуха без изменения агрегатного состояния пара (изменяется только температура).
Скрытая теплота – тепло, идущее на изменение агрегатного состояния пара без изменения температуры. Температура точки росы обозначает влагосодержание воздуха.
При изменении температуры точки росы происходит изменение влагосодержания, т.е. иными словами, влагосодержание может быть изменено только при изменении температуры точки росы. Необходимо отметить поэтому, что если температура точки росы остаётся постоянной, то влагосодержание также не изменяется.
Пример 6.
Воздух, который имеет начальные параметры t Н = 24°С по сухому термометру и t H T.M = 14°С по мокрому термометру, должен быть кондиционирован, чтобы его конечные параметры стали равны t К = 24°С по сухому термометру и t K T.M = 21°С по мокрому термометру. Необходимо определить количество добавляемой скрытой теплоты, а также количество добавляемой влаги.
Решение см. рисунок 11.
На шкале температур находим численное значение температуры по сухому термометру — t Н = 24°С , и проводим линию изотермы — t = const .
Аналогично, на шкале температур находим численное значение температуры по мокрому термометру — t H T.M. = 14°С , проводим линию изотермы — t = const .
Пересечение линии изотермы — t H T.M. = 14°С с линией относительной влажности — φ = 100% даёт точку мокрого термометра воздуха с начальными заданными параметрами — точка М.Т.(Н) .
Из этой точки проводим линию постоянного теплосодержания — энтальпии — J = const до пересечения с изотермой — t Н = 24°С .
Получаем точку на J-d диаграмме с начальными параметрами влажного воздуха — точка Н , т считываем численное значение энтальпии
J Н = 39,31 кДж/ на 1 кг сухого воздуха.
Аналогично поступаем для определения точки влажного воздуха на J-d диаграмме с конечными параметрами — точка К .
Численное значение энтальпии в точке К будет равно
J К = 60,56 кДж/ на 1 кг сухого воздуха.
В данном случае к воздуху с начальными параметрами в точке Н необходимо добавить скрытое тепло, чтобы конечные параметры воздуха находились в точке К .
Определяем количество скрытого тепла
ΔJ = J К – J Н = 60,56 — 39,31 = 21,25 кДж/ кг.
Проводим из начальной точки — точка Н , и конечной точки — точка К вертикальные линии постоянного влагосодержания — d = const , и считываем значения абсолютной влажности воздуха в этих точках:
J Н = 5,95 г / на 1 кг сухого воздуха;
J К = 14,4 г / на 1 кг сухого воздуха.
Взяв разность абсолютных влажностей воздуха
Δd = d К -d Н = 14,4 — 5,95 = 8,45 г / на 1 кг сухого воздуха
получим количество влаги, добавляемой на 1 кг сухого воздуха.
Изменение количества тепла является изменением количества только скрытой теплоты, т.к. нет изменения в температуре воздуха по сухому термометру.

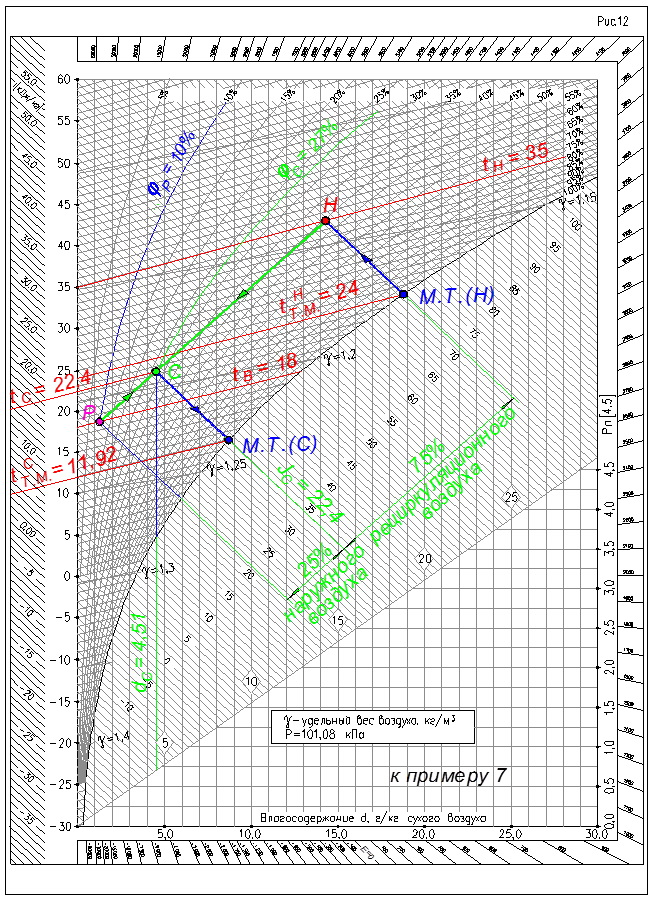

Наружный воздух при температуре t Н = 35°С по сухому термометру и t H T.M. = 24°С по мокрому термометру — точка Н , должен быть перемешан с рециркуляционным воздухом, имеющим параметры t Р = 18°С по сухому термометру и φ Р = 10% относительной влажности — точка Р.
Смесь должна состоять из 25% наружного воздуха и 75% рециркуляционного воздуха. Определить конечные температуры смеси воздуха по сухому и влажному термометрам.
Решение см. рисунок 12.
Наносим на J-d диаграмму точки Н и Р согласно исходных данных.
Соединяем точки Н и Р прямой линией — линией смеси.
На линии смеси НР определяем точку смеси С исходя из соотношения, что смесь должна состоять из 25% наружного воздуха и 75% рециркуляционного воздуха. Для этого от точки Р откладываем отрезок равный 25% всей длины линии смеси НР . Получим точку смеси С .
Оставшаяся длина отрезка СН равна 75% длины линии смеси НР .
Из точки С проводим линию постоянной температуры t = const и на шкале температур считываем температуру точки смеси t С = 22,4°С по сухому термометру.
Из точки С проводим линии постоянного теплосодержания J = const до пересечения с линией относительной влажности φ = 100% и получаем точку температуры мокрому термометра t C T.M. смеси. Для получения численного значения из этой точки проводим линию постоянной температуры и на шкале температур определяем численное значение температуры влажного термометра смеси, которое равно t C T.M. = 12°С .
При необходимости на J-d диаграмме можно определить все недостающие параметры смеси:
- теплосодержание, равное J С = 33,92 кДж/кг ;
- влагосодержание, равное d С = 4,51 г/кг ;
- относительную влажность φ С = 27 % .
Определять параметры влажного воздуха, а также решать ряд практических вопросов, связанных с сушкой различных материалов, весьма удобно графическим путем с помощью i-d диаграммы, впервые предложенным советским ученым Л. К. Рамзиным в 1918 году.
Строится для барометрического давления 98 кПа. Практически диаграммой можно пользоваться во всех случаях расчета сушилок, так как при обычных колебаниях атмосферного давления значения i и d изменяются мало.
Диаграмма в координатах i-d представляет собой графическую интерпретацию уравнения энтальпии влажного воздуха. Она отражает связь основных параметров влажного воздуха. Каждая точка на диаграмме выделяет некоторое состояние с вполне определёнными параметрами. Для нахождения любой из характеристик влажного воздуха достаточно знать только два параметра его состояния.

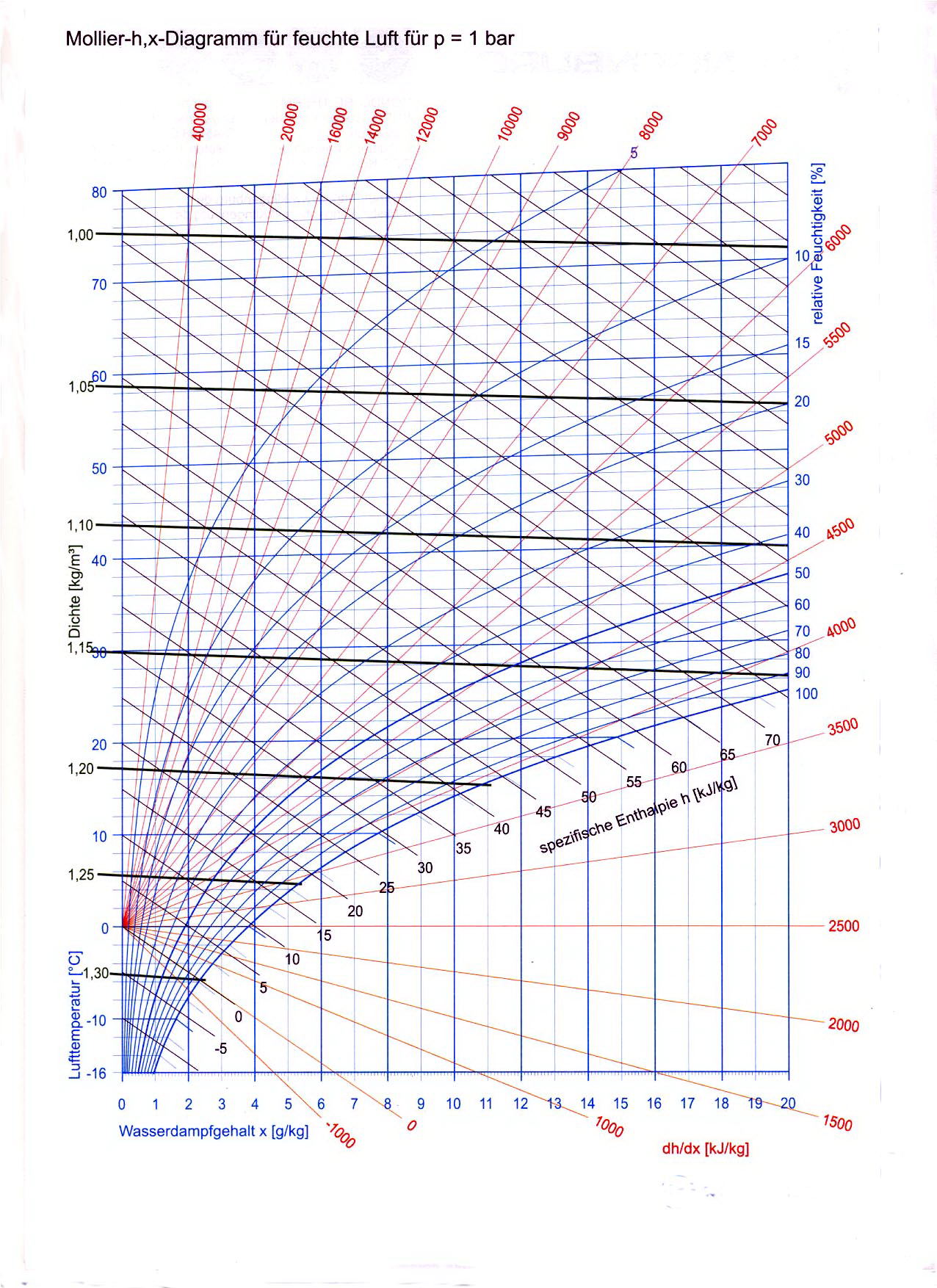

I-d диаграмма влажного воздуха построена в косоугольной системе координат. На оси ординат вверх и вниз от нулевой точки (i = 0, d = 0) откладывают значения энтальпии и проводят линии i = const параллельно оси абсцисс, то есть под углом 135 0 к вертикали. При этом изотерма 0 о С в ненасыщенной области располагается почти горизонтально. Что же касается масштаба для отсчета влагосодержания d, то для удобства его сносят на горизонтальную прямую, проходящую через начало координат.
На i-d диаграмму наносят также кривую парциального давления водяного пара. С этой целью используют уравнение:
Р п = В*d/(0,622 + d),
Hешая которое для переменных значений d получаем, что, например при d=0 Р п =0, при d=d 1 Р п =Р п1 , при d=d 2 Р п =Р п2 и т.д. Задаваясь определенным масштабом для парциальных давлений, в нижней части диаграммы в прямоугольной системе осей координат по указанным точкам строят кривую Р п =f(d). После этого на i-d диаграмму наносят кривые линии постоянной относительной влажности (φ = const). Нижняя кривая φ = 100% характеризует состояние воздуха, насыщенного водяным паром (кривая насыщения ).
Также на i-d диаграмме влажного воздуха строятся прямые линии изотерм (t = const), характеризующие процессы испарения влаги с учетом дополнительного количества теплоты, вносимой водой, имеющей температуру 0 о С.
В процессе испарения влаги энтальпия воздуха остается постоянной, так как теплота, отбираемая от воздуха для подсушивания материалов, возвращается обратно к нему вместе с испаренной влагой, то есть в уравнении:
i = i в + d*i п
Уменьшение первого слагаемого будет компенсироваться увеличением второго слагаемого.
На i-d диаграмме этот процесс проходит по линии (i = const) и носит условное название процесса адиабатного испарения . Пределом охлаждения воздуха является адиабатная температура мокрого термометра, которую находят на диаграмме как температуру точки на пересечении линий (i = const) с кривой насыщения (φ = 100%).

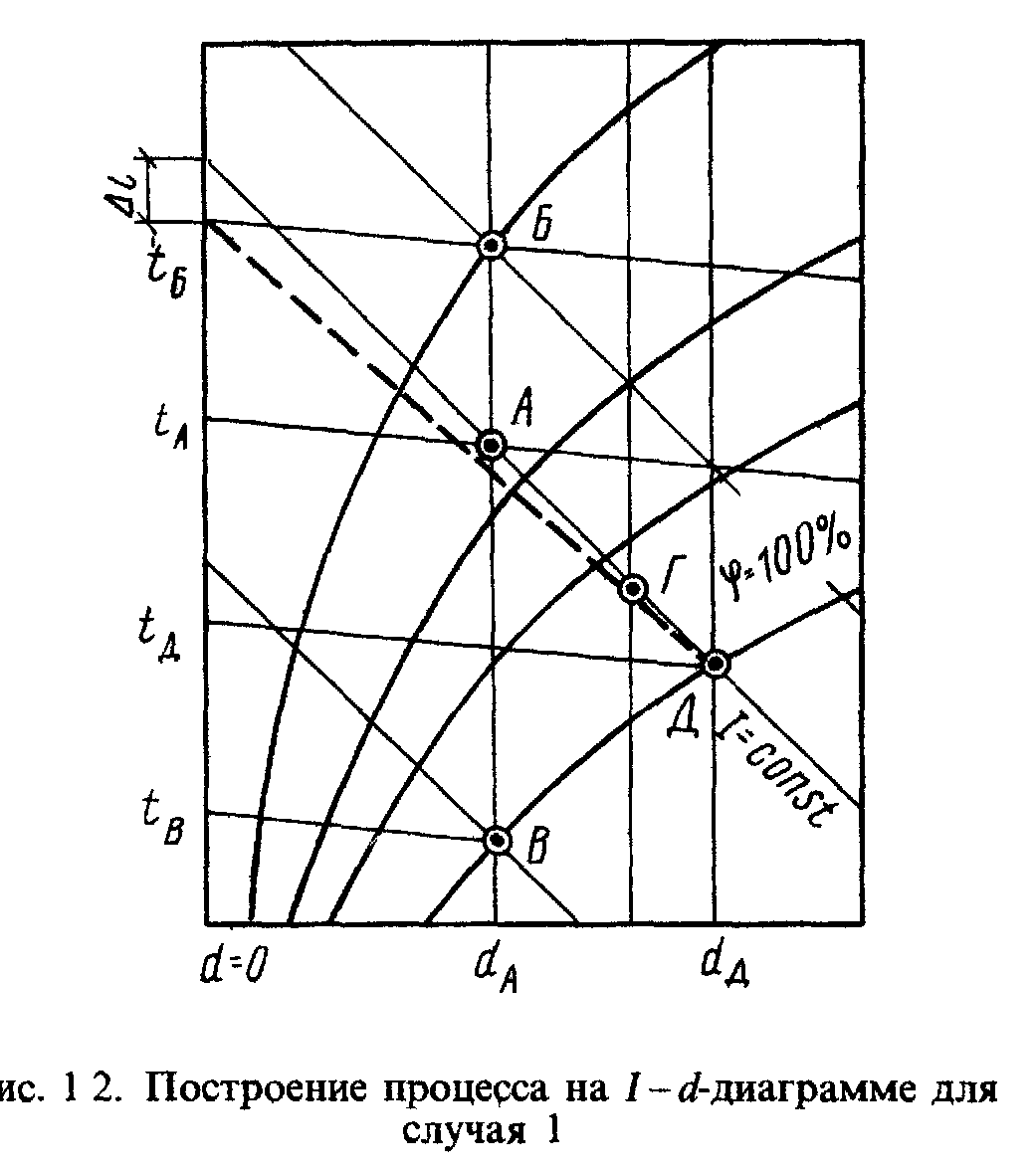

Или другими словами, если из точки А (с координатами i = 72 кДж/кг, d = 12,5 г/ кг сух. возд., t = 40 °C, V = 0,905 м 3 /кг сух. воз. φ = 27%), выделяющей некоторое состояние влажного воздуха, провести вниз вертикальный луч d = const, то он будет представлять собой процесс охлаждения воздуха без изменения его влагосодержания; значение же относительной влажности φ при этом постепенно нарастает. При продолжении этого луча до пересечения с кривой φ = 100% (точка “В” с координатами i = 49 кДж/кг, d = 12,5 г/ кг сух. возд., t = 17,5 °C, V = 0,84 м 3 /кг сух. воз. j = 100%), мы получаем наименьшую температуру t p (она называется температурой точки росы ), при которой воздух с данным влагосодержанием d ещё способен сохранять пары в неконденсированном виде; дальнейшее понижение температуры приводит к выпадению влаги либо во взвешенное состояние (туман), либо в виде росы на поверхностях ограждений (стенах вагона, продуктах), или инея и снега (трубах испарителя холодильной машины).
Если воздух в состоянии А увлажнять без подвода или отвода тепла (например, с открытой водной поверхности), то процесс характеризующийся линией АС, будет происходить без изменения энтальпии (i = const). Температура t м на пересечении этой линии с кривой насыщения (точка “С” с координатами i = 72 кДж/кг, d = 19 г/ кг сух. возд., t = 24 °C, V = 0,87 м 3 /кг сух. воз. φ = 100%) и есть температура мокрого термометра .
С помощью i-d удобно анализировать процессы, происходящие при смешивании потоков влажного воздуха.
Также i-d диаграмма влажного воздуха широко применятся для расчетов параметров кондиционирования воздуха, под которым понимают совокупность средств и способов воздействия на температуру и влажность воздуха.
Определение относительной влажности по психрометру
Относительная влажность наиболее точно определяется с помощью психрометра, состоящего из двух термометров, чувствительный элемент одного из которых обернут тканью, постоянно смачиваемой водой. Испарение воды с поверхности ткани происходит за счет внутренней энергии воды и чувствительного элемента «мокрого» термометра, температура которого поэтому понижается. В результате тепло- и массообмена окружающего воздуха с влажной тканью устанавливается тепловое равновесие, которому соответствует температура, показываемая «мокрым» термометром t м . Она будет меньше температуры «сухого» термометра t , показывающего действительную температуру влажного воздуха.
Интенсивность испарения, а следовательно, и снижение температуры «мокрого» термометра t м по сравнению с температурой воздуха, показываемой «сухим» термометром, т.е. t – t м , тем больше, чем дальше состояние водяных паров во влажном воздухе от состояния насыщения.
По психрометрическим таблицам (Приложение), зная t м и психрометрическую разность температур t – t м , на пересечении строки t м и столбца t – t м можно определить относительную влажность воздуха .
Параметры влажного воздуха обычно определяют графическим путем с помощью Hd- диаграммы (рис. 2). Особенностью этой диаграммы является расположение оси абсцисс под углом 135° к оси ординат. Точки с оси абсцисс спроецированы на горизонтальную (условную) ось.
Кривая является пограничной, соответствующей состояниям насыщенного влажного воздуха. Область над этой кривой соответствует состояниям ненасыщенного влажного воз-
духа, область под кривой является областью насыщенного влажного воздуха, появления росы, «тумана».
По Hd- диаграмме можно определить температуру точки росы, если т. 1 вертикально (охлаждение) спроецировать на кривую . Изотерма, которая пройдет через эту точку пересечения, соответствует температуре t росы .
Для определения парциального давления водяного пара р п по заданному влагосодержанию под кривой построена линия . Значения р п указаны на правой ординате диаграммы в мм рт.ст.
Процесс нагревания влажного воздуха. Пусть влажный воздух в состоянии т. 1 с начальной температурой t 1 и относительной влажностью нагревается в калорифере (электронагревателе) до t 2 . На Hd -диаграмме этот процесс изображается прямой 1-2 (см. рис. 2), через точки 1 и 2 которой проходят изотермы соответственно t 1 и t 2 . Процесс нагревания влажного воздуха осуществляется при , т.к. в процессе нагревания содержание влаги во влажном воздухе не меняется.
По изменению энтальпии нагреваемого воздуха Н 2 – Н 1 можно по уравнению Первого закона термодинамики определить количество подведенной теплоты (при ):
, кДж/час. (10)
Процесс сушки. Если пренебречь тепловыми потерями, то можно считать, что процесс сушки материалов нагретым воздухом в сушильной камер происходит при . На Hd- диаграмме такой процесс изображается прямой 2-3΄ (см. рис. 2). Постоянство энтальпии влажного воздуха объясняется тем, что тепло, необходимое для испарения влаги, берется из потока воздуха и возвращается в него вместе с испарившейся влагой.
В сушилке, работающей с потерями тепла в окружающую среду, процесс сушки будет происходить не по кривой 2-3΄ (при ), а по кривой 2-3. Положение точки 3 определяется по измеренным в опыте t 3 и . По изменению влагосодержания воздуха до и после сушильной камеры d 1 и d 3 можно рассчитать массу влаги, отведенной от высушиваемого материала нагретым воздухом:
, г влаги/час. (11)
После прочтения данной статьи, рекомендую прочитать статью про энтальпию , скрытую холодопроизводительность и определение количества конденсата, образующегося в системах кондиционирования и осушения :
Доброго времени суток уважаемые начинающие коллеги!
В самом начале своего профессионального пути я наткнулся на данную диаграмму.
При первом взгляде она может показаться страшноватой, но если разобраться в главных принципах, по которым она работает, то можно её и полюбить:D. В быту она называется и-д диаграмма.
В данной статье я попытаюсь просто(на пальцах) объяснить основные моменты, чтобы вы потом отталкиваясь от полученного фундамента самостоятельно углубились в данную паутину характеристик воздуха.
Примерно так она выглядит в учебниках. Как-то жутковато становится.
Я уберу все то лишнее, что не будет мне нужным для моего объяснения и представлю и-д диаграмму в таком виде:
(для увеличения рисунка необходимо щелкнуть и потом еще раз щелкнуть по нему)
Все равно еще не совсем понятно, что это такое. Разберем её на 4 элемента:
Первый элемент – влагосодержание (D или d). Но прежде чем я начну разговор об влажности воздуха в целом, я бы хотел кое о чем с вами договориться.
Давайте договоримся “на берегу” сразу об одном понятии. Избавимся от одного прочно засевшего в нас (по крайней мере, в меня) стереотипа о том, что такое пар. С самого детства мне показывали на кипящую кастрюлю или чайник и говорили, тыкая пальцем на валящий из сосуда “дым”: “ Смотри! Вот это пар”. Но как многие, дружащие с физикой люди, мы должны понимать, что “Водяной пар — газообразное состояние воды . Не имеет цвета , вкуса и запаха”. Это всего лишь, молекулы h3O в газообразном состоянии, которых не видно. А то что мы видим, валящее из чайника – это смесь воды в газообразном состоянии(пар) и “капелек воды в пограничном состоянии между жидкостью и газом”, вернее видим мы последнее (так же, с оговорками, можно назвать то что мы видим – туманом). В итоге мы получаем, что в данный момент, вокруг каждого из нас находится сухой воздух (смесь кислорода, азота…) и пар (h3O).
Так вот, влагосодержание говорит нам о том, сколько этого пара присутствует в воздухе. На большинстве и-д диаграмм данная величина измеряется в [г/кг], т.е. сколько грамм пара(h3O в газообразном состоянии) находится в одном килограмме воздуха (1 кубический метр воздуха в вашей квартире весит около 1,2 килограмма).
В вашей квартире для комфортных условий в 1 килограмме воздуха должно быть 7-8 грамм пара.
На и-д диаграмме влагосодержание изображается вертикальными линиями, а информация о градации расположена в нижней части диаграммы:
(для увеличения рисунка необходимо щелкнуть и потом еще раз щелкнуть по нему)
Второй важный для понимания элемент – температура воздуха (T или t). Думаю здесь ничего объяснять не нужно. На большинстве и-д диаграмм данная величина измеряется в градусах Цельсия [°C]. На и-д диаграмме температура изображается наклонными линиями, а информация о градации расположена в левой части диаграммы:
(для увеличения рисунка необходимо щелкнуть и потом еще раз щелкнуть по нему)Третий элемент ИД-диаграммы – относительная влажность (φ ). Относительная влажность, это как раз та влажность, о которой мы слышим из телевизоров и радио, когда слушаем прогноз погоды. Измеряется она в процентах [%].
Возникает резонный вопрос: “Чем отличается относительная влажность от влагосодержания?” На данный вопрос я отвечу поэтапно:
Первый этап:
Воздух способен вмещать в себя определенное количество пара. У воздуха есть определенная “паровая грузоподъемность”. Например, в вашей комнате килограмм воздуха может “взять на свой борт” не больше 15 грамм пара.
Предположим, что в вашей комнате комфортно, и в каждом килограмме воздуха, находящегося в вашей комнате, имеется по 8 грамм пара, а вместить каждый килограмм воздуха в себя может по 15 грамм пара. В итоге мы получаем, что в воздухе находится 53,3% пара от максимально возможного, т.е. относительная влажность воздуха – 53,3%.
Второй этап:
Вместимость воздуха различна при разных температурах. Чем выше температура воздуха, тем больше пара он может в себя вместить, чем ниже температура, тем меньше вместимость.
Предположим, что мы нагрели воздух в вашей комнате обычным нагревателем с +20 градусов до +30 градусов, но при этом количество пара в каждом килограмме воздуха осталось прежним – по 8 грамм.
При +30 градусах воздух может “взять себе на борт” до 27 грамм пара, в итоге в нашем нагретом воздухе – 29,6% пара от максимально возможного, т.е. относительная влажность воздуха – 29,6%.
Тоже самое и с охлаждением. Если мы охладим воздух до +11 градусов, то мы получим “грузоподъемность” равную 8,2 грамм пара на килограмм воздуха и относительную влажность равную 97,6%.
Заметим, что влаги в воздухе было одинаковое количество – 8 грамм, а относительная влажность прыгала от 29,6% до 97,6%. Происходило это из-за скачков температуры.
Когда вы зимой слышите о погоде по радио, где говорят, что на улице минус 20 градусов и влажность 80%, то это значит, что в воздухе около 0,3 граммов пара. Попадая к вам в квартиру этот воздух нагревается до +20 и относительная влажность такого воздуха становится равна 2%, а это очень сухой воздух (на самом деле в квартире зимой влажность держится на уровне 10-30% благодаря выделениям влаги из сан-узлов, из кухни и от людей, но что тоже ниже параметров комфорта).
Третий этап:
Что произойдет, если мы опустим температуру до такого уровня, когда “грузоподъемность” воздуха будет ниже, чем количество пара в воздухе? Например, до +5 градусов, где вместимость воздуха равна 5,5 грамм/килограмм. Та часть газообразного h3O, которая не умещается в “кузов” (у нас это 2,5 грамм), начнет превращаться в жидкость, т.е. в воду. В быту особенно хорошо виден этот процесс, когда запотевают окна в связи с тем, что температура стекол ниже, чем средняя температура в комнате, на столько что влаге становится мало места в воздухе и пар, превращаясь в жидкость, оседает на стеклах.
На и-д диаграмме относительная влажность изображается изогнутыми линиями, а информация о градации расположена на самих линиях:
(для увеличения рисунка необходимо щелкнуть и потом еще раз щелкнуть по нему)
Четвертый элемент ID диаграммы – энтальпия (I или i). В энтальпии заложена энергетическая составляющая тепловлажностного состояния воздуха.
При дальнейшем изучении (за пределами этой статьи, например в моей статье про энтальпию ) стоит обратить на неё особое внимание, когда речь будет заходить об осушении и увлажнении воздуха. Но пока особого внимания на этом элементе мы заострять не будем. Измеряется энтальпия в [кДж/кг]. На и-д диаграмме энтальпия изображается наклонными линиями, а информация о градации расположена на самом графике (или слева и в верхней части диаграммы).
I-d диаграмма влажного воздуха
Пользователи также искали:
i – d диаграмма влажного воздуха excel,
i – d диаграмма влажного воздуха как пользоваться,
i – d диаграмма влажного воздуха онлайн,
i – d диаграмма влажного воздуха pdf,
i – d диаграмма влажного воздуха скачать,
задачи по i – d диаграмме,
диаграмма,
влажного,
воздуха,
онлайн,
скачать,
диаграмме,
excel,
задачи,
пользоваться,
I – d диаграмма влажного воздуха,
i – d диаграмма а,
задачи по i – d диаграмме,
i – d диаграмма dwg,
i – d диаграмма влажного воздуха pdf,
i – d диаграмма влажного воздуха скачать,
i – d диаграмма а3,
i – d диаграмма влажного воздуха excel,
i – d диаграмма влажного воздуха как пользоваться,
i – d диаграмма влажного воздуха онлайн,
i-d диаграмма влажного воздуха,
диаграммы.
i-d диаграмма влажного воздуха,
…
I-d диаграмма влажного воздуха | Что это такое
Пользователи также искали:
i – d диаграмма влажного воздуха excel,
i – d диаграмма влажного воздуха как пользоваться,
i – d диаграмма влажного воздуха онлайн,
i – d диаграмма влажного воздуха pdf,
i – d диаграмма влажного воздуха скачать,
задачи по i – d диаграмме,
диаграмма,
влажного,
воздуха,
онлайн,
скачать,
диаграмме,
excel,
задачи,
пользоваться,
I – d диаграмма влажного воздуха,
i – d диаграмма а,
задачи по i – d диаграмме,
i – d диаграмма dwg,
i – d диаграмма влажного воздуха pdf,
i – d диаграмма влажного воздуха скачать,
i – d диаграмма а3,
i – d диаграмма влажного воздуха excel,
i – d диаграмма влажного воздуха как пользоваться,
i – d диаграмма влажного воздуха онлайн,
i-d диаграмма влажного воздуха,
диаграммы.
i-d диаграмма влажного воздуха,
5.3. Построение на I-d диаграмме процессов обработки воздуха в прямоточной скв в холодный период года.
5.3.1. С нерегулируемой камерой орошения
1. Наносим т.Вх по tB=20°C и фв=30%;
2. Через т.Вх проводим луч процесса;
3. Наносим т.Пх на пересечении луча процесса и Iп =30 кДж/кг;
4. На пересечении dn=const и ф=95% наносим т.Ох;
5. Наносим т.Нх по tн=-20°C и I =-18,8 кДж/кг;
6. На пересечении dн=const и I0=const наносим т.К.
t | I | d | φ | |
Hx | -20,0 | -18,8 | 0,4 | 50 |
Пx | 19,0 | 30,0 | 4,2 | 30 |
Bx | 20,0 | 32,0 | 4,2 | 30 |
Оx | 3,0 | 14,0 | 4,2 | 95 |
К | 13,0 | 14,0 | 0,4 | 5,0 |
Расход тепла на нагрев воздуха в калорифере первого и второго подогрева:
Qт = G (Iк – Iн) + G (Iп – Iо) = 150000(14+18,8) + 150000(30-14) = 7320000 кДж/ч
5.
3.2.
С регулируемой камерой орошения
На пересечении Iп =const и dн=const наносим точку К’
t | I | d | φ | |
Hx | -20,0 | -18,8 | 0,4 | 50 |
Пx | 19,0 | 30,0 | 4,2 | 30 |
Bx | 20,0 | 32,0 | 4,2 | 30 |
К’ | 28,0 | 30,0 | 0,4 | 4,0 |
Расход тепла на нагрев воздуха в калорифере:
Oт = G(Iк‘ – Iн)= 150000(30+18,8) = 7320000 кДж/ч
6. Расчет форсуночных камер орошения типа окф.
6.1. Расчет камеры орошения типа окф в теплый период года.
1. Исходные данные принимаем по результатам расчета технологической схемы кондиционирования воздуха:
– начальные параметры воздуха перед камерой орошения:
t1 = tc = 27°С
J1 = Je = 54,5 кДж/кг.
– конечные параметры воздуха после камеры орошения:
t2 = tп‘=23°C
J = Jп‘ = 52 кДж/кг.
– расход воздуха через камеру орошения:
Gко = G =150000кг/ч.
2. Определяем tм1 и tм2 по Jd – диаграмме:
tм1, =19,5°С
tм2=18,5°C.
3. По величине Gко определяем требуемый типоразмер камеры орошения, используя параметрический ряд кондиционеров типа КТЦ-3: КТЦ-3-80
4. Определяем коэффициент эффективности тепломассообмена в оросительной камере по формуле:
Et=l-(t2-tм2)/(t1-tм1), (6.1)
Et= 1 – (23 – 18,5)/(27-19,5) = 0,4
5. Принимаем первое исполнение камеры орошения и по [3] определяем число форсунок:
nф = 209.
6. Определяем требуемый коэффициент орошения по формуле:
В= [ln (1 –Et)(–A1)] 1/α1 (6.2)
где А1, α1– этпирические коэффициенты, определяемы по [3].
А1 = 0,61
α1 = 1,17
В = [In (1-0,4)/(-0,61]1/1,17 = 0,859
7. Определяем суммарный расход воды, разбрызгиваемой в форсунках по формуле:
Gw = Gко · В, кг/ч (6.3)
Gw = 150000 · 0,859 = 128850 кг/ч.
8. Определяем расход воды через одну форсунку, gф , кг/ч, по формуле:
gф= Gw/nф, кг/ч (6.4)
gф = 128850 / 209 = 616,5 кг/ч
9. Определяем давление воды перед форсунками Рф, кПа, по формуле:
Рф = gф 2/1310,кПа
(6.
5)
Рф = (616,5)2/1310 = 290,13 кПа
Для устойчивости работы форсунок ШФ – 5/9 необходимо, чтобы давление перед форсунками было в пределах от 20 до 250 кПа.
Принимаем второе исполнение камеры орошения и по [3] определяем число форсунок:
nф = 297.
Определяем требуемый коэффициент орошения по формуле:
В= [ln (1 –Et)(–A1)] 1/α1 (6.2)
где А1, α1– этпирические коэффициенты, определяемы по [3].
А1 = 1,30
α1 = 1,75
В = [In (1-0,4)/(-1,30]1/1,75 = 0,586
Определяем суммарный расход воды, разбрызгиваемой в форсунках по формуле:
Gw = Gко · В, кг/ч (6.3)
Gw = 150000 · 0,586 = 87900 кг/ч.
Определяем расход воды через одну форсунку, gф , кг/ч, по формуле:
gф= Gw/nф, кг/ч (6.4)
gф = 87900 / 297 = 295,96 кг/ч
Определяем давление воды перед форсунками Рф, кПа, по формуле:
Рф = gф 2/1310,кПа (6.5)
Рф = (295,96)2/1310 = 66,84 кПа
10. Для политропных процессов охлаждения и осушки воздуха определяем приведенный коэффициент энтальпийной эффективности по формуле:
Ej = 1 — exp
(-А2·Вα2)
(6.
6)
где А2, α 2 – этпирические коэффициенты, определяемы по [3].
А2 = 0,54
α 2= 1,20
Еj = 1 – ехр(-0,54 · 0,5861,20) = 0,248
11. Для определения энтальпии насыщенного воздуха Jw1 при температуре tw1 методом последовательных приближений решаем уравнение:
Еj1=( J1 – J2)/(( J1– Jw1)·С)
J(i+1)w1 = J1 + (J2 – J1) /( Ej · C(i)), кДж/кг, (6.7)
где i = 0,1,2,3…..- номера приближений;
C(i)= 1 + α · (J1 – Jw1+ β (Jwo – Jw1(i-1) ) (6-8)
α = -0,7165 ·10-3 кг/кДж;
β= 3,51·10 -3 кг/кДж;
Jwo= 54кг/кДж;
В качестве нулевого приближения J(0)wi принимаем :
J w1(0) = 23 кДж/кг:
С1 = 1 + (-0,7165 · 10-3) (54,5 – 23) + 3,51 · 10-3(54 – 23) = 1,131
Еj1=(54,5 – 52)/((54,5-23)·1,131) = 0,07
Jw1 = 54,5 + (52- 54,5)/(0,07·1,131) = 22,9 кДж/кг
С1 = 1 + (-0,7165 · 10-3) (54,5 – 22,9) + 3,51 · 10-3(54 – 22,9) = 1,1318
Еj1=(54,5 – 52)/((54,5-22,9)·1,1318) = 0,0699
Jw1 = 54,5 + (52- 54,5)/(0,0699·1,131) = 19,93 кДж/кг
С1 = 1 + (-0,7165 · 10-3) (54,5 – 19,93) + 3,51 · 10-3(54 – 19,93) = 1,44
Еj1=(54,5 – 52)/((54,5-19,93)·1,44) = 0,069
Jw1 = 54,5 + (52- 54,5)/(0,069·1,144) = 22,8 кДж/кг
Энтальпия
насыщенного воздуха Jw1 = 22,8 кДж/кг.
12. По J-d – диаграмме определяется начальная температура воды twразбрызгиваемой в форсунках.
Так как Jw = 22,87 кДж/кг, то tw1 = 7,3°С.
13. Определяем конечную температуру воды по формуле:
tw2= tw1 + Qx/(cw-Gw), °С (6.9)
Qx= Gко (J1 – J2)
где Qx – холодопроизводительность камеры орошения, кДж/ч
Qx= 150000 кДж/ч
сw = 4,18
tw2 = 7,3 + 150000/(4,18·87900) = 7,7 °С.
Процессы обработки влажного воздуха – презентация онлайн
1. Основные процессы обработки влажного воздуха
Наглядные материалы к лекциидоц. Кузьмина И.А.
При обработке воздуха в аппаратах систем
кондиционирования изменяются параметры
его состояния.
Изменения параметров воздуха наглядно
изображаются на -d -диаграмме состояния
влажного воздуха в виде процессов.
Нанесение процессов обработки воздуха на -d
-диаграмму позволяет определить количество
подведенной или отведенной в ходе обработки
теплоты и влаги от каждого килограмма
обработанного воздуха.
1. Процесс сухого нагрева воздуха
Процесс идет по линии
постоянного влагосодержания
воздуха d=const.
tконечн
Изменение параметров воздуха:
t – ;
i – ; d=const
tна ч
qн
Аппарат для обработки
воздуха –
qн – количество теплоты,
подведенной к каждому
килограмму воздуха.
qн = iконечн – iнач, кДж/кг
d=const
воздухонагреватель.
2. Процесс сухого охлаждения воздуха
Процесс идет по линии
постоянного влагосодержания
воздуха d=const.
Изменение параметров воздуха:
tнач
t- ; i – ; d=const
qо – количество теплоты,
отведенной от каждого
килограмма воздуха.
qо = iнач – iконечн, кДж/кг
t ко н е ч н
tповерхн.
tт.р.
d=const
Аппарат для обработки воздуха:
1)воздухоохладитель – при температуре охлаждающей поверхности (tпов.) больше или равной температуре точки росы (tт.р.) воздуха.
2)камера орошения-при температуре воды (tw) равной tт.р. воздуха.
qо

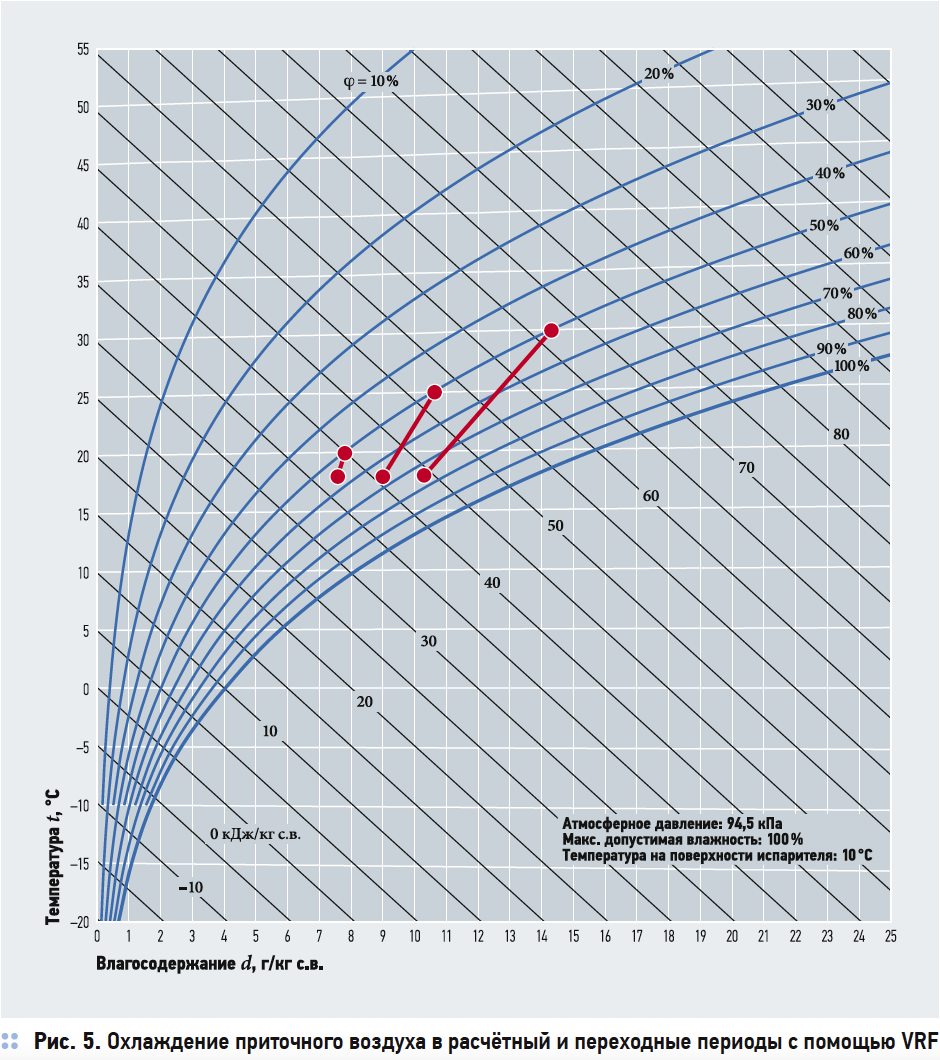

3. Процесс охлаждения с осушением воздуха
Процесс идет с отклонением от линии
d=const влево в пределах касательной
к линии =100%.
Изменение параметров воздуха:
t – ;
i – ; d – .
Аппарат для обработки воздуха:
1)воздухоохладитель – если
tповерхн. ˂ tт.р., то из воздуха на
холодную поверхность выпадает
конденсат, воздух осушается.
2)камера орошения – при
tw˂tт.р. .
dосуш -количество влаги,
отведенное от каждого
килограмма воздуха
dосуш = dнач – dконечн,
г/кг сух.возд.
dосуш
4. Процесс адиабатного увлажнения воздуха
(испарительное охлаждение)
Процесс идет по линии постоянной энтальпии воздуха i=const.
Изменение параметров воздуха:
t – ;
i = const; d –
Аппарат для обработки воздуха:
1)сотовый увлажнитель
2)камера
орошения – если камера работает на
t
tт.р
t
поддонной воде, т.е.
w = м.т.
воздуха.
3)атомайзер,
ультразвуковой увлаж- нитель и др.
dувл- количество влаги, подведенное к каждому килограмму воздуха.
dувл = dконечн – dнач, г/кг с.в.
.
.
dувл
x)
a
(m
%
98
5. Процесс изотермического увлажнения воздуха
Процесс идет примерно по линии
постоянной температуры воздуха
t=const.
t= const
Изменение параметров воздуха:
t const;
i – ; d –
Аппарат для обработки воздуха:
1)пароувлажнитель
2)камера орошения – при
.
qн
tw = t воздуха.
dувл- количество влаги,
подведенное к каждому
килограмму воздуха.
dувл = dконечн – dнач, г/кг с.в.
.
dувл
5. Процесс нагрева с увлажнением воздуха
Процесс идет с отклонением
вправо от линии постоянного
влагосодержания воздуха.
Изменение параметров воздуха:
t – ;
i – ; d –
Аппарат для обработки воздуха:
1)орошаемый воздухонагреватель
2)камера орошения – при
.
qн
tw > t воздуха.
qн – количество теплоты,
подведенной к каждому
килограмму воздуха.
qн = iконечн – iнач, кДж/кг
.
dувл
6. Процесс осушения с нагревом воздуха
Процесс идет по линии постоянной
энтальпии воздуха i=const.
Изменение параметров воздуха:
t – ;
i =const; d – .
Аппарат для обработки воздуха:
адсорбер – поглощение влаги
сухими сорбентами (силикагель,
алюмогель).
dосуш -количество влаги,
отведенное от каждого
килограмма воздуха
dосуш =
dнач – dконечн,
г/кг с.в.
dосуш
7. Процесс изотермического осушения воздуха
Процесс идет примерно по линии
постоянной температуры воздуха
t=const.
Изменение параметров воздуха:
t const;
i = ; d – .
Аппарат для обработки воздуха:
процесс идет при обработке воздуха
активированным углем.
dосуш -количество влаги,
отведенное от каждого
килограмма воздуха
dосуш =
dнач – dконечн,
г/кг с.в.
dосуш
8. Процесс смешения двух потоков воздуха
При смешении двух потоков воздуха
состояния 1 и состояния 2, точка С, отражающая состояние смеси, будет лежать
на линии, соединяющей т.1 и т.2.
Линию смешения 1-2 разбивают на несколько частей, в соответствии с
пропор-цией, отражающей
соотношение расхо-да воздуха в
смешивающихся потоках.
Точка смеси С лежит ближе к точке,
отражающей состояние воздуха в
потоке с бὀльшим расходом.
Пример (см рис.):
Смешивается воздух состояния т.1
в количестве 3 кг/c и состояния т.2
в количестве 1,5кг/с.
Общий расход: 4,5 кг/c
3
Пропорция:
1,5
2:1
2
С
1
8. Процесс смешения двух потоков воздуха
Если точка смеси С попадает при
построении под линию =100%,
значит воздух перенасыщен и из него
при смешении будет выпадать
конденсат.
После выпадения конденсата смесь
будет в насыщенном состоянии, ее
параметры определяют переносом
т.С на линию =100% по линии
постоянной энтальпии (т.С ).
2
С
С
Аппарат для обработки воздуха:
камера смешения
dконд -количество
конденсата, выпавшего из
каждого килограмма смеси
dконд = dс г/кг с.в.
dс ,
1
dконд
8. Определение параметров смеси расчетным путем
Тепловой баланс: М1× i1 + М2× i2 =(М1 + M2)× iсм
Влажностный баланс: М1× d1 + М2× d2 =(М1 + M2)× dсм
Энтальпия смеси: iсм = (М1× i1 + М2× i2) / (М1 + M2), кДж/кг
Влагосодержание смеси: dсм = (М1× d1 + М2× d2) / (М1 + M2), г/кг
М1 и М2 – масса воздуха состояния 1 и состояния 2, кг.
9.Тепловлажностный коэффициент процесса
изменения состояния воздуха
Тепловлажностный коэффициент
процесса показывает
направление изменения состояния
воздуха под воздействием
тепловлажностных нагрузок.
= i / d × 10-3 (кДж/кг влаги),
где
i – изменение энтальпии воздуха в
процессе, кДж/кг,
d – изменение влагосодержания воздуха в
процессе, г/кг
Значения тепловлажностного коэффициента нанесены
на i-d-диаграмму влажного воздуха в виде транспортира.
9.Тепловлажностный коэффициент процесса
изменения состояния воздуха
Зная начальное состояние воздуха
и величину тепловлажностного
коэффициента, можно графически
определить изменение состояния
воздуха под воздействием
тепловлажностных нагрузок.
=70
00к
Д
1
Построение выполняется
методом параллельного
переноса луча, отложенного на
транспортире, в точку
начального состояния воздуха.
ж/к
г вл
Как нарисовать диаграмму P&ID
В этом руководстве мы будем действовать так, как если бы вы использовали Lucidchart. Lucidchart был создан с учетом диаграмм P&ID, поэтому создание полезной диаграммы будет невероятно простым. Начните с бесплатной учетной записи Lucidchart.
1. Перечислите оборудование
Помните, что P&ID представляют оборудование и программное обеспечение, необходимое для проектирования, строительства и эксплуатации объекта перерабатывающей промышленности. Чтобы создать такой всеобъемлющий дизайн, начните с перечисления элементов в стандартной P&ID.В ваш список должны быть включены все элементы трубопроводов, в том числе порядок и размещение:
Ответвления
Блокировки управления
Оборудование
Контрольно-измерительные приборы
Редукторы
Какое действие запускает этот процесс?
Что будет дальше?
Какое оборудование мне нужно, чтобы перейти к следующему этапу?
Требуется ли этому устройству особая конфигурация?
- Стандартные водительские права, разрешение или удостоверение личности без водителя
- Federal REAL ID водительские права, разрешение или идентификационную карту без водителя .
- Federal REAL ID водительские права, разрешение или идентификационную карту без водителя .
- Enhanced , разрешение или идентификационную карту без водителя , если вы являетесь гражданином США.С. Гражданин.
- Один документ (с полным именем), удостоверяющий личность и дату рождения
- Один документ (с полным именем и полным номером социального страхования), подтверждающий номер социального страхования
- Два документа (с текущим физическим адресом), подтверждающие проживание в Северной Каролине
- Для не-U.С. граждане, один документ (с полным наименованием), подтверждающий юридическое присутствие / законный статус
- Если это применимо, один или несколько документов , подтверждающих любое изменение имени
- Должно быть выдано государственным учреждением в США, США.Южная территория или Канада
- Фотокопии не разрешены, если они не сертифицированы агентством, выдающим сертификат
- Карточка социального обеспечения (ксерокопии не допускаются)
- 1099 налоговая форма с именем и ПОЛНЫМ номером социального страхования
- Форма W-2 с именем и ПОЛНЫМ номером социального страхования
- Расчетная ведомость с именем и ПОЛНЫМ номером социального страхования
- Любой документ, выданный штатом Северная Каролина, округом или городом в Северной Каролине или федеральным правительством
- Северная Каролина Карточка регистрации транспортного средства, страховой полис или титул
- Карточка избирательного участка Северной Каролины
- Военные приказы или военные документы
- Счет за коммунальные услуги или счет за кабель
- Аренда жилья или договор, отчет об ипотеке, отчет о собственности или подоходном налоге
- Предварительный финансовый отчет
- Школьные документы
- Письмо из приюта для бездомных
- Консульский отчет о рождении за границей (форма FS-240, форма DS-1350 или форма FS-545)
- Действительная карта постоянного жителя, срок действия которой еще не истек (форма I-551)
- Документ о разрешении на работу, срок действия которого истек (форма I-766) или I-688B)
- Действителен, не истек заграничный паспорт (должен сопровождаться действующим, не истекшим сроком действия U.S. виза и запись о прибытии / отбытии I-94)
- Свидетельство о натурализации (форма N-550 или N-570)
- Свидетельство о гражданстве (форма N-560 или N-561)
- Заверенная лицензия / свидетельство о браке (с выпуклой печатью или чернильным штампом с инициалами лица, удостоверяющего документ) от органа власти штата, округа или города
Декрет о разводе (с выпуклой печатью или чернильным штампом с инициалы лица, удостоверяющего документ) от органа, выдавшего документ в штате, округе или городе
- Документ из судов или реестра сделок
- Оригинал или сертифицированные международные брачные лицензии (с выпуклой печатью или чернилами) штамп с инициалами лица, удостоверяющего документ) аффидевит об изменении имени
- Программа должна включать разумные политики и процедуры для выявления красных флажков кражи личных данных, которые могут иметь место в вашей повседневной деятельности. Красные флажки – это подозрительные шаблоны или действия, или конкретные действия, указывающие на возможность кражи личных данных. 3 Например, если клиент должен предоставить какую-либо форму идентификации, чтобы открыть счет в вашей компании, идентификатор, который не выглядит подлинным, является «красным флагом» для вашего бизнеса.
- Программа должна быть разработана так, чтобы обнаруживать выявленные вами красные флажки.Например, если вы определили поддельные идентификаторы как красный флаг, у вас должны быть процедуры для обнаружения возможных поддельных, поддельных или измененных идентификаторов.
- Программа должна описывать соответствующие действия, которые вы должны предпринять при обнаружении красных флажков.
- Программа должна подробно описывать, как вы будете обновлять ее, чтобы отражать новые угрозы.
- откладывает оплату товаров и услуг или выставляет счета клиентам?
- предоставить или оформить кредит?
- участвовать в принятии решения о продлении, продлении или определении условий кредита?
- Нет для всех, Правило не применяется.
- Да, на один или несколько вопросов, спросите:
- отчеты потребителей в связи с кредитной операцией?
- предоставить информацию компаниям, составляющим кредитную отчетность, в связи с кредитной операцией?
- авансировать средства кому-то или для кого-то, кто должен их вернуть, либо денежными средствами, либо заложенным имуществом (за исключением непредвиденных расходов в связи с услугами, которые вы им предоставляете)?
- Нет для всех, Правило не применяется.
- Да для одного или нескольких, вы являетесь кредитором, подпадающим под действие Правила.
- Потребительский счет для ваших клиентов для личных, семейных или домашних целей, который включает или позволяет несколько платежей или транзакций. 7 Примерами являются счета по кредитным картам, ипотечные ссуды, автомобильные ссуды, текущие счета и сберегательные счета.
- «Любая другая учетная запись, которую финансовое учреждение или кредитор предлагает или поддерживает, для которой существует разумно предсказуемый риск для клиентов или для безопасности и устойчивости финансового учреждения или кредитора от кражи личных данных, включая финансовый, операционный, нормативный, репутационный, или судебные риски ». 8 Примеры включают учетные записи малого бизнеса, индивидуальные частные предприятия или индивидуальные счета клиентов, которые могут быть уязвимы для кражи личных данных.В отличие от потребительских счетов, предназначенных для множественных платежей или транзакций – которые всегда считаются «покрытыми счетами» в соответствии с Правилом, – счета других типов «покрываются» только в том случае, если риск кражи личных данных разумно предсказуем.
- Я просматриваю кредитные отчеты для проверки кандидатов на работу.Применяется ли Правило к моему бизнесу только на этом основании?
Нет, Правило не применяется, потому что использование не «связано с кредитной транзакцией».
- Что делать, если я иногда получаю кредитные отчеты в связи с кредитными операциями?
В соответствии с Правилом, эти действия должны выполняться «регулярно и в ходе обычной деятельности». Изолированное поведение не приводит к применению Правила, но если ваша компания регулярно предоставляет компании, сообщающей о нарушениях, информацию о счете, но не предоставляет другую кредитную информацию, это удовлетворяет предварительному условию «регулярно и в ходе обычной деятельности».
То, что считается «регулярно и в ходе обычной деятельности», характерно для отдельных компаний. Если вы регулярно получаете отчеты потребителей или предоставляете информацию компании, предоставляющей отчеты о потребителях, в ходе обычной деятельности вашего конкретного бизнеса, Правило применяется, даже если для других сотрудников вашей отрасли это не является обычной практикой или частью обычного ведения бизнеса. .
- Я профессионал, который выставляет счет своим клиентам за услуги в конце месяца. Являюсь ли я кредитором только потому, что разрешаю клиентам платить позже?
№Отсрочка платежа за товары или услуги, оплата долга или покупка собственности или услуг сама по себе не является «авансированием денежных средств» в соответствии с Правилом.
- В моем бизнесе я ссужаю клиентам деньги для их покупок. Ссуды обеспечены правом собственности на их машину. Считается ли это «авансированием»?
Да. Правило распространяется на всех, кто ссужает деньги – например, кредитора до зарплаты или кредитора, выдающего права на автомобили. Их кредитная деятельность может сделать их бизнес привлекательной целью для кражи личных данных.Но отсрочка выплаты долга или покупки недвижимости или услуг сама по себе не является «авансированием средств».
- Я предлагаю своим клиентам мгновенный кредит и заключаю договор с другой компанией на получение кредитных отчетов для определения их кредитоспособности. Никто в нашей организации никогда не видит кредитные отчеты. Подпадает ли мой бизнес под Правило ?
Да. Ваш бизнес – регулярно и в ходе обычной деятельности – использует кредитные отчеты в связи с кредитной операцией.Правило применяется независимо от того, использует ли ваш бизнес отчеты напрямую или их оценивает третье лицо.
- Я управляю финансовой компанией, которая помогает людям покупать мебель. Применимо ли Правило к моему бизнесу?
Да. Соглашения о финансировании вашей компании считаются «авансированием средств от имени лица».
- В своей юридической практике я часто делаю копии и оплачиваю своим клиентам регистрационные, судебные или экспертные сборы. Я «авансирую средства»?
№Это не то же самое, что коммерческий кредитор, предоставляющий ссуду; «Авансирование средств» не включает предоплату сборов, материалов или услуг, связанных с предоставлением другой услуги, которую кто-то запросил.
- Наша компания является «кредитором» согласно Правилам, и у нас есть кредитные и некредитные счета. Нужно ли нам определять, являются ли оба типа счетов «покрытыми счетами»?
Да. Вы должны проверить все свои учетные записи, чтобы определить, какие из «защищенных учетных записей» должны быть включены в вашу письменную программу предотвращения кражи личных данных.
- Моя компания принимает к оплате кредитные карты. Подпадает ли под действие правила красных флажков только на этом основании?
Нет. Простой прием кредитных карт в качестве формы оплаты не делает вас «кредитором» согласно правилу красных флажков.
- Мой бизнес не подвержен серьезному риску того, что мошенник собирается использовать чьи-то личные данные для кражи у меня, но у него есть закрытые счета. Как мне структурировать свою программу?
Если кража личных данных не представляет большого риска для вашего бизнеса, соблюдение Правил несложно и понятно.Например, если риск кражи личных данных невелик, ваша программа может сосредоточиться на том, как реагировать, если вы получили уведомление – скажем, от клиента или сотрудника правоохранительных органов – о том, что чья-то личность была использована в вашей компании неправомерно. В Руководящих принципах есть примеры возможных ответов. Но даже бизнесу с низким уровнем риска нужна письменная программа, одобренная либо советом директоров, либо соответствующим старшим сотрудником.
- Оповещения, уведомления и предупреждения от компании кредитной отчетности . Изменения в кредитном отчете или кредитной деятельности потребителя могут сигнализировать о краже личных данных:
- предупреждение о мошенничестве или действующей службе в кредитном отчете
- уведомление о замораживании кредита в ответ на запрос кредитного отчета
- уведомление о несоответствии адреса предоставленный компанией кредитной отчетности
- кредитный отчет, указывающий на схему, несовместимую с историей В человека, например, увеличение объема запросов или использование кредита, особенно на новых счетах; необычное количество недавно установленных кредитных отношений; или учетная запись, которая была закрыта из-за злоупотребления привилегиями учетной записи
- Подозрительные документы .Документы могут содержать намек на кражу личных данных:
- идентификация выглядит измененной или подделанной
- лицо, предъявившее удостоверение личности, не похоже на фотографию или не соответствует физическому описанию
- информация на удостоверении личности отличается от того, что вам сообщает лицо, удостоверяющее личность или не соответствует карточке с подписью или недавней проверке
- приложение выглядит так, как будто оно было изменено, подделано или разорвано и повторно собрано
- Персональная идентификационная информация .Личная идентифицирующая информация может указывать на кражу личных данных:
- несоответствий с тем, что вы знаете – например, адрес, который не соответствует кредитному отчету, или использование номера социального страхования, указанного в мастер-файле смерти Администрации социального обеспечения
- несоответствий в информации, которую клиент предоставил вам
- адрес, номер телефона или другую личную информацию, уже использованную в учетной записи, которая, как вы знаете, является мошеннической
- поддельный адрес, адрес для отправки почты или тюрьмы, номер телефона, который недействительный или связанный с пейджером или автоответчиком
- номер социального страхования, используемый кем-то другим при открытии счета
- адрес или номер телефона, используемый несколькими людьми, открывающими счета
- человек, который пропускает необходимую информацию в приложении и не отвечает на уведомления о неполной заявке
- человек, который не может предоставить информацию для аутентификации информация, выходящая за рамки того, что обычно доступно из бумажника или кредитного отчета – например, тот, кто не может ответить на контрольный вопрос
- Действия в учетной записи .Использование учетной записи может указывать на кражу личных данных:
- вскоре после уведомления об изменении адреса вас попросят предоставить новую или дополнительную кредитную карту или добавить пользователей в учетную запись
- новая учетная запись, используемая способами, связанными с мошенничеством – например, клиент не производит первый платеж или делает только первоначальный платеж; или большая часть доступного кредита используется для денежных авансов или для ювелирных изделий, электроники или других товаров, легко конвертируемых в наличные
- счет, используемый вне установленных схем – например, невыплата, когда нет истории пропущенных платежей, значительное увеличение использование доступного кредита или существенное изменение в структуре покупок или расходов или электронных денежных переводах
- снова используется неактивный счет
- письмо, отправленное клиенту, которое повторно возвращается как недоставленное, хотя транзакции продолжают проводиться на счет
- информация о том, что клиент не получает выписку по счету по почте или электронной почте
- информация о несанкционированных списаниях со счета
- Уведомление из других источников. Клиент, жертва кражи личных данных, правоохранительные органы или кто-то еще может пытаться сообщить вам, что учетная запись была открыта или использована мошенническим путем.
- Новые счета. При проверке личности лица, открывающего новую учетную запись, разумные процедуры могут включать получение имени, адреса и идентификационного номера, а для личной проверки – проверку действующего удостоверения личности государственного образца, например водительских прав или заграничный пасспорт. В зависимости от обстоятельств вы можете сравнить это с информацией, которую вы можете найти из других источников, таких как кредитная компания или брокер данных, или мастер-файл о смерти номера социального страхования. 10 Вопросы, основанные на информации из других источников, могут быть полезным способом подтвердить чью-либо личность.
- Существующие счета. Чтобы выявлять красные флажки для существующих учетных записей, ваша программа может включать разумные процедуры для подтверждения личности человека, с которым вы имеете дело, для отслеживания транзакций и проверки действительности запросов на изменение адреса. Для онлайн-аутентификации рассмотрите рекомендации Федерального экзаменационного совета по аутентификации в качестве отправной точки. 11 В нем исследуется применение методов многофакторной аутентификации в средах с высоким уровнем риска, включая использование паролей, PIN-кодов, смарт-карт, токенов и биометрической идентификации. Определенные типы личной информации, такие как номер социального страхования, дата рождения, девичья фамилия матери или почтовый адрес, не являются надежными средствами проверки подлинности, поскольку к ним легко получить доступ.
- мониторинг защищенной учетной записи на предмет доказательства кражи личных данных
- связь с клиентом
- изменение паролей, кодов безопасности или других способов доступа к покрытой счет
- закрытие существующего счета
- повторное открытие счета с новым номером счета
- не открытие нового счета
- не попытки взыскания на счет или не продажа счета сборщику долгов
- уведомление правоохранительных органов
- определение что никакой ответ не требуется при определенных обстоятельствах
- составляет пятьдесят дюймов или меньше в ширину, 5
- имеет сухой вес 1200 фунтов или меньше, \
- едет на трех или более немагистральных шинах, а
- предназначен для использования оператором только без пассажиров или специально разработан производителем для оператора и одного пассажира.
- – семьдесят четыре дюйма в ширину или меньше,
- не более ста восьмидесяти дюймов, включая бампер, в длину
- имеет сухой вес не более двух тысяч фунтов, а
- едет на четырех или более шинах не для шоссе
- За пределами корпоративных границ города, деревни или некорпоративной деревни, если это связано с использованием транспортного средства в сельскохозяйственных целях;
- В пределах корпоративных границ города или деревни, если это разрешено городом или деревней по распоряжению; или,
- В пределах некорпоративной деревни, если это разрешено окружным советом решением;
- Переход осуществляется под углом примерно 90 градусов и в месте, где ничто не препятствует быстрому и безопасному переходу;
- ATV / UTV полностью останавливается перед пересечением обочины или проезжей части шоссе;
- Оператор уступает дорогу всему встречному трафику;
- При пересечении разделенной автомобильной дороги переход осуществляется только на перекрестке; и,
- Включены фара и задний фонарь автомобиля.
2. Добавьте фигуры
В своей новой учетной записи Lucidchart откройте новый документ. Возможно, вам потребуется включить библиотеку форм Process Engineering, нажав кнопку «Фигуры» в верхнем левом углу браузера.Найдите опцию Process Engineering и убедитесь, что этот флажок установлен.
Когда фигуры P&ID станут доступны для вас, просто перетащите необходимые фигуры на холст и настройте их, щелкнув значок контекстной панели, который появляется рядом с фигурой. Здесь появляется множество вариантов; например, резервуар можно настроить с различными типами крыши, и пользователи могут переключаться между скрытием и отображением пня. Если вы потерялись в огромном количестве фигур P&ID, воспользуйтесь функцией поиска панели инструментов, чтобы найти определенный символ.
3. Соединение труб и оборудования
Теперь, когда вы собрали компоненты, соедините их друг с другом в соответствующем порядке. В Lucidchart каждая фигура четко привязана к соединительной линии или трубе. Если вы не знаете, как должен проходить процесс, спросите себя:
DMV Нью-Йорка | Получите Enhanced или REAL ID
Получите расширенный или НАСТОЯЩИЙ идентификатор
После 1 октября 2021 г. только расширенный или НАСТОЯЩИЙ идентификатор будет приниматься для доступа к внутренним рейсам (в пределах U.S.) или входить в определенные федеральные здания или военные базы (если у вас нет паспорта или другого удостоверения личности, принятого на федеральном уровне).
Если вы планируете путешествовать, обновите сейчас!
Шаг 1. Определите, какой идентификатор вам подходит
Штат Нью-Йорк предлагает 3 типа идентификаторов
См. Подробное сравнение.
Ответьте на вопросы ниже, чтобы узнать, какой тип подходит именно вам.
На основании ваших ответов выше вы должны получить …
Если у вас есть паспорт, вы можете использовать его для идентификации, посадка на самолет для внутренних рейсов (в пределах U.S.) и международных рейсов, а также для входа в определенные федеральные здания или военные базы.
Основываясь на ваших ответах выше, вы должны получить …
Federal REAL ID водительские права, разрешение или идентификационную карту без водителя .
Помните, что для полетов в другие страны вам понадобится паспорт .
На основании ваших ответов выше вы должны получить
Помните, что вам нужен паспорт, чтобы летать в другие страны.
На основании ваших ответов выше вы должны получить
Помните, что для полетов в другие страны вам нужен паспорт .
Основываясь на ваших ответах выше, вы должны получить водительские права
Помните, что вам нужен паспорт, чтобы летать в другие страны.
Платежи и сборы
В рамках продолжающейся модернизации все центры водительских удостоверений PennDOT теперь оборудованы для приема платежных карт. Мы надеемся добавить это удобство для клиентов на стойке для клиентов Riverfront Office Center в течение года. Все центры водительских прав PennDOT по-прежнему принимают чеки или денежные переводы в качестве формы оплаты, но не наличные. Счетчик клиентов Riverfront Office Center в настоящее время принимает чеки, денежные переводы и наличные.PennDOT взимает комиссию в размере 60 долларов или более за каждый чек, возвращенный как безнадежный.
ВОДИТЕЛЬСКИЕ ЛИЦЕНЗИИ | КОММЕРЧЕСКИЕ ВОДИТЕЛЬСКИЕ ЛИЦЕНЗИИ | АВТОМОБИЛИ | РЕГИСТРАЦИОННЫЕ ТАБЛИЧКИ / ТАБЛИЧКИ | РАЗНОЕ | ПРАВА НА ПРАВО И ЛИНИИ | ЗАПРОСЫ ИНФОРМАЦИИ ДЛЯ ВОДИТЕЛЯ (ИСТОРИЯ) | ДОПУСТИМЫЕ ФОРМЫ ОПЛАТЫ
Стоимость услуг по предоставлению обычных водительских прав | Сумма | ||||
|---|---|---|---|---|---|
| Первоначальное разрешение и четырехлетняя лицензия: | 35 долларов США.50 | ||||
| Первоначальное разрешение и двухлетняя лицензия (возраст 65+): | 25,00 долларов США | ||||
| Первоначальное разрешение на мотоцикл и четырехлетняя лицензия: | 45,50 долларов США | ||||
| Первоначальное разрешение на мотоцикл и двухлетняя лицензия ( возраст 65+): | 35,00 $ | ||||
| Первоначальное разрешение класса M, начальное разрешение, четырехлетняя лицензия: | 50,50 долларов США | ||||
| Разрешение на добавление, расширение или замену класса A, B или C: | 5 долларов США .00 | ||||
| Добавление, продление или замена разрешения на мотоцикл: | 10,00 $ | ||||
| Продление лицензии на четыре года: | 30,50 долл. США | ||||
| Продление лицензии на четыре года Два с мотоциклом: | $ 5018 Продление лицензии на год (возраст 65+): | 20,00 $ | |||
| Продление лицензии на два года с мотоциклом (возраст 65+): | 30,00 $ | ||||
| Идентификационная карта (начальная): | 31 $.50 | ||||
| Удостоверение личности (продление): | 31,50 долл. США | ||||
| Удостоверение личности (замена): | 30,50 долл. США | ||||
| Пробационная лицензия (PL) (Начальная): | 132,75 $ | ||||
| Продление пробной лицензии: | 95,75 $ | ||||
| Ограниченная лицензия на профессиональную деятельность (OLL): | 30 долларов США.50 | ||||
| Продление лицензии на профессиональную ограниченную лицензию с мотоциклом: | $ 35,50 | ||||
| Дубликат карты камеры (лицензия или идентификатор): | $ 5,00 | ||||
| Дубликат карты камеры с лицензией на мотоцикл: | 30,50 долларов США | ||||
| Дубликат лицензии на мотоцикл: | 35,50 долларов США | ||||
| Водительское удостоверение для некоммерческих целей Изменение адреса: | Без платы |
Лицензии за пределами штата | |
|---|---|
| Лицензия нового водителя за пределами штата на четыре года: | 30 долларов США.50 |
| Двухлетние водительские права для нового водителя за пределами штата (возраст 65+): | 20,00 $ |
| Лицензия для нового водителя за пределами штата на четыре года с мотоциклом: | 35,50 $ |
| Двухлетние водительские права с мотоциклом для нового водителя за пределами штата (возраст 65+): | 25,00 $ |
Стоимость услуг по выдаче коммерческих водительских прав | Сумма |
|---|---|
| Обратите внимание: помимо сборов, указанных ниже, взимается федеральный сбор в размере 60 долларов США.00 будет применяться к тем, кто запрашивает Hazmat на своих водительских правах. Первоначальные разрешения и лицензионные сборы будут варьироваться в зависимости от специфики исходного продукта, на который вы подаете заявку. | |
| Продление лицензии на четыре года: | 98,50 долл. США |
| Продление лицензии на четыре года с Hazmat: | 115,50 долл. США |
| Продление лицензии на четыре года с мотоциклом: | 118,50 $ |
| Продление лицензии на четыре года с Hazmat и Motorcycle: | 135 долларов.50 |
| Продление лицензии на два года (возраст 65+): | 54,00 $ |
| Продление лицензии на два года с Hazmat (возраст 65+): | 71,00 $ |
| Продление лицензии на два года с мотоциклом (возраст 65+): | 64,00 $ |
| Продление лицензии на два года с Hazmat и Motorcycle (возраст 65+): | 81 доллар.00 |
| Изменение (включая изменение адреса) или замена лицензии: | 30,50 долларов США |
| Изменение или замена лицензии на мотоцикл: | 35,50 долларов США |
| Дубликат карты камеры: | Дубликат карты камеры с мотоциклом: | $ 10,00 |
Сборы за коммерческие водительские права за пределами штата | |
|---|---|
| Лицензия нового водителя за пределами штата на четыре года: | 98 долларов США.50 |
| Двухлетние водительские права для нового водителя за пределами штата (возраст 65+): | 54,00 $ |
| Лицензия для нового водителя за пределами штата на четыре года с мотоциклом: | 103,50 $ |
| Двухлетние водительские права с мотоциклом для нового водителя за пределами штата (возраст 65+): | 59,00 $ |
| -Государственные права нового водителя на два года с Hazmat (возраст 65+): | 71 доллар.00 |
| Лицензия нового водителя на четыре года с Hazmat и мотоциклом: | 120,50 $ |
| Лицензия нового водителя на два года с Hazmat и мотоциклом (возраст 65+): | 76,00 долл. США |
Переход с некоммерческого на коммерческий | |
|---|---|
| За 7–12 месяцев до истечения срока лицензии: | 31,50 долл. США |
| За 13–24 месяцев до истечения срока лицензии: | 48 долл. США.50 |
| От 25 до 36 месяцев до истечения срока лицензии: | 65,50 долларов США |
| От 37 до 48 месяцев до истечения срока лицензии: | 82,50 долларов США |
| (Одно разрешение, включая плату за фото. Может взиматься дополнительная плата. для Hazmat, Motorcycle или дополнительных разрешений.) | |
Обновление существующих привилегий CDL | |
|---|---|
| Обновление коммерческого класса или одобрение: | 14 долларов США.50 |
| Снятие коммерческих ограничений: | 14,50 долл. США |
| Обновление для транспортировки опасных материалов (Hazmat): | 30,50 долл. США |
| Разное ПО для водителя Целевой фонд (ODTF): | 3,00 доллара США | ||
|---|---|---|---|
| Заявление на получение карты подтверждения военного статуса в Пенсильвании: | Без комиссии | ||
| Плата за обработку запроса на разрешение: | 10 долларов США.00 | ||
| Счет с ограниченным доступом Keystone Tree (KTRA) (Фонд Keystone Tree) | 3,00 долл. США | ||
| Целевой фонд для ветеранов (VTF): | 3,00 долл. США | ||
| Детский фонд исследований рака Только транзакции) | $ 5.00 |
Сборы за автотранспортные услуги | Сумма | |||
|---|---|---|---|---|
| Машины скорой помощи и слуховые аппараты: | 83 $.00 | |||
| Дубликат регистрационной карты (во время первоначальной регистрации, продления, передачи или замены регистрационного знака): | 2,00 доллара США | |||
| Дубликат регистрационной карты (если он защищен онлайн через общедоступный веб-сайт PennDOT): | Без комиссии | |||
| Дубликат регистрационной карты (в любое время, кроме указанного выше): | 6,00 долларов США | |||
| Машины скорой помощи: | ||||
| • Округ, город, поселок и район, добровольная пожарная или некоммерческая скорая помощь услуги: | Без комиссии | |||
| • Больницы: | 10 долларов.00 | |||
| Коммерческие корпорации, см. Таблицу грузовиков и тракторов на Форма MV-70S (PDF): | в зависимости от веса | |||
| Орудия для животноводства: | 28,00 $ | |||
| Дом на колесах Регистрация: | ||||
| • 8000 фунтов или меньше: | ||||
| • от 8 001 до 11 000 фунтов: | 97,00 $ | |||
| • 11 001 фунт или более: | 125 долларов США.00 | |||
| Регистрация мотоцикла: | $ 20.00 | |||
| Мотоцикл: | $ 9.00 | |||
| Моторизованный педаль 9018 | 9018 | $ 38.00 | ||
| Замена регистрационного знака: | $ 11.00 | |||
| Школьный автобус / школьный автомобиль: | 36.00 $ | |||
| Специальное мобильное оборудование: | 56 долларов США.00 | |||
| Такси (восемь пассажиров или меньше, без водителя): | 83,00 $ | |||
| Регистрация прицепов и полуприцепов: | ||||
| • 3000 фунтов или меньше: | ||||
| 6,00 $ | ||||
| • Пять лет: | 30,00 $ | |||
| • 3,001 до 10 000 фунтов: | ||||
| • Один год: | 12,00 $ | |||
| • 10 001 фунт или больше: | ||||
| • Один год: | 37,00 $ | |||
| • Постоянный: | 177,00 $ | Грузовой трейлер | • 8 000 фунтов или меньше: | |
| • Один год: | 12,00 долларов США | |||
| • Пять лет: | 60,00 долларов США | |||
| • 8 001 до 13 000 долларов США: | ||||
| • Один год | .00 | |||
| • Пять лет: | 175,00 долларов США | |||
| • 13 001 или более: | ||||
| • Один год: | 90,00 долларов США | |||
| Регистрация грузовика, см. Таблицу грузовиков и тягачей на Форма MV-70S (PDF): | в зависимости от веса | |||
| Моторные автобусы / лимузины, см. Таблицу автобусов и лимузинов на Форма MV-70S (PDF): | В зависимости от количества мест | |||
| Регистрация транспортного средства Изменение адреса: | Без комиссии | |||
Вы можете иметь право продлить свой автомобиль на один или два года -летний срок регистрации.Периоды регистрации и необходимые сборы указаны в форме для продления регистрации или Форма MV-70S (PDF), «Таблица сборов автотранспортных средств». ПРИМЕЧАНИЕ: Если плата, указанная в блоке «Двухлетний сбор» в вашей форме для продления регистрации, является «N / A», ваш тип транспортного средства не имеет права на двухлетнее продление.
ПРИМЕЧАНИЕ: Регистрационный взнос включает стоимость стандартного регистрационного знака при первой выдаче. За регистрацию специальных номеров взимается дополнительная плата.Ссылаться на Форма MV-70S (PDF), «Плата за автотранспортные средства», для получения дополнительной информации о сборах.
Регистрационные знаки / таблички | Сумма |
|---|---|
| Персонализированная регистрационная табличка (стандартный выпуск): | 82,00 $ |
| Регистрационная табличка специальной организации (Участвующие организации могут взимать дополнительные сборы для компенсации затрат на изготовление регистрационных знаков и вклад в организацию.Пожалуйста, свяжитесь с представителем организации для получения информации об оплате. За персонализацию взимается дополнительная плата в размере 108 долларов.): | 27,00 долларов США |
Таблички для регистрации в специальном фонде | |
|---|---|
| Отвлеченное вождение (дополнительная плата в размере 108 долларов США за персонализацию12): | |
| Мотоцикл, отвлеченный от вождения (дополнительная плата в размере 108 долларов США за персонализацию): | 40,00 долларов США |
| В честь наших ветеранов (дополнительная плата 108 долларов США за персонализацию): | 37 долларов США.00 |
| Мотоцикл в честь наших ветеранов (дополнительная плата в размере 108 долларов США за персонализацию): | 37,00 долларов США |
| В честь наших женщин-ветеранов (дополнительная плата 108 долларов США за персонализацию): | 36,00 долларов США |
| дополнительные памятники Пенсильвании Сбор в размере 108 долларов США за персонализацию): | 56,00 долларов США |
| Зоологический совет Пенсильвании (дополнительная плата 108 долларов США за персонализацию): | 56,00 долларов США |
| Preserve Our Heritage (пока недоступно для персонализации): | 56 долларов США.00 |
| Share the Road (дополнительная плата в размере 108 долларов США за персонализацию): | 40,00 долларов США |
| Сохранение ресурсов дикой природы (дополнительная плата в размере 108 долларов США за персонализацию): | 37,00 долларов США |
| Радиолюбитель: | 11,00 $ | |||
| Старинный, классический или коллекционный номерной знак (Плата добавляется к плате за свидетельство о праве собственности в размере 55 долларов США.За персонализацию взимается дополнительная плата в размере 108 долларов): | 81,00 долларов США | |||
| Ветеран с ограниченными возможностями (дополнительная плата в размере 54 долларов США за персонализацию): | 11,00 долларов США | |||
| Gold Star Family (дополнительная плата 108 долларов США за персонализацию): | 22,00 $ | |||
| Для людей с нарушением слуха (дополнительная плата 108 долларов США за персонализацию): | 11,00 долларов США | |||
| Исторический военный автомобиль (дополнительная плата 108 долларов США за персонализацию): | 78 долларов США.00 | |||
| In God We Trust (дополнительная плата в размере 108 долларов США за персонализацию): | 22,00 долларов США | |||
| Законодательный орган: | 82,00 долларов США | |||
| Табличка для лиц с ограниченными возможностями | Лица с инвалидностью | (дополнительная плата в размере 54 долларов США за персонализацию):11,00 долларов США | ||
| Фотограф для прессы (дополнительная плата за персонализацию 108 долларов США): | 11,00 долларов США | |||
| Регистрация ветеранов с тяжелой формой инвалидности (дополнительная плата за персонализацию в размере 54 долларов США): .00 | ||||
| PA Steelworker (дополнительная плата в 108 долларов США за персонализацию): | 22,00 долларов США | |||
| Street Rod (дополнительная плата в размере 108 долларов США за персонализацию): | 55,00 долларов США | |||
| Teen Driver (дополнительная плата 108 долларов США за персонализацию) ): | 11,00 долларов США | |||
| Вертикальный мотоцикл (дополнительная плата в размере 108 долларов США за персонализацию): | 22,00 долларов США | |||
| Vintage (Плата добавляется к плате за свидетельство о праве собственности и регистрационному взносу Antique / Classic.): | 81,00 долларов США |
Военные регистрационные знаки | |||
|---|---|---|---|
| Air Force Cross (дополнительная плата 108 долларов США за персонализацию): | 10 долларов США | ||
| 22,00 доллара | |||
| Бронзовая звезда (дополнительная плата 108 долларов за персонализацию): | 22,00 доллара | ||
| Бронзовая звезда за доблесть (дополнительная плата 108 долларов за персонализацию): | 10 долларов.00 | ||
| Значок боевых действий (дополнительная плата 108 долларов за персонализацию): | 22 доллара США | ||
| Медаль боевых действий (дополнительная плата 108 долларов США за персонализацию): | 22 доллара США | ||
| дополнительная лента боевых действий 108 долларов США за персонализацию): | 22,00 долларов США | ||
| Значок боевого пехотинца (дополнительная плата 108 долларов США за персонализацию): | 22,00 долларов США | ||
| Боевой медицинский значок (дополнительная плата 108 долларов США за персонализацию): | 22 доллара США.00 | ||
| Distinguished Flying Cross (дополнительная плата 108 долларов США за персонализацию): | 10,00 долларов США | ||
| Distinguished Service Cross (дополнительная плата 108 долларов США за персонализацию): | 10,00 долларов США | ||
| Экспедиционный сбор для персонализации): | 22,00 $ | ||
| Бывший военнопленный (дополнительная плата в размере 54 долларов США за персонализацию): | 11,00 долларов США | ||
| Служба обороны Кореи (дополнительная плата 108 долларов США за персонализацию): | 22 доллара США.00 | ||
| Ветеран Корейской войны: | 22,00 доллара | ||
| Легион заслуг (дополнительная плата 108 долларов за персонализацию): | 21,00 долларов | ||
| Почетная медаль: | 11,00 | дополнительная плата в размере 108 долларов США за персонализацию): | 10,00 долларов США |
| Операция «Несокрушимая свобода» (дополнительная плата в размере 108 долларов США за персонализацию): | 22,00 долларов США | ||
| Операция «Иракская свобода» (дополнительная плата 108 долларов США за персонализацию): | 22 доллара США.00 | ||
| Выживший в Перл-Харборе: | 22,00 долл. | ||
| Ветеран войны в Персидском заливе (дополнительная плата 108 долл. США за персонализацию): | 22,00 долл. США | ||
| Значок службы президента США (дополнительная персональная плата за обслуживание в размере 108182 долл. США) 21,00 $ | |||
| Purple Heart (дополнительная плата 108 долларов США за персонализацию): | 11,00 долларов США | ||
| Мотоцикл Purple Heart (дополнительная плата 108 долларов США за персонализацию): | 11 долларов США.00 | ||
| Наклейка на мотоцикл ветерана-инвалида: | Без комиссии | ||
| Silver Star (дополнительная плата 108 долларов США за персонализацию): | 10,00 долларов США | ||
| Солдатская медаль (дополнительная плата за персонализацию): 108 долларов США. | 21,00 долл. | ||
| ВВС США (дополнительная плата в размере 108 долл. США за персонализацию): | 22,00 долл. США | ||
| Ветеран ВВС США (дополнительная плата 108 долл. США за персонализацию): | 22 долл. США.00 | ||
| Армия США (дополнительная плата 108 долларов за персонализацию): | 22,00 долларов США | ||
| Ветеран армии США (дополнительная плата 108 долларов США за персонализацию): | 22,00 долларов США | ||
| Береговая охрана США (дополнительная плата 108 долларов США) для персонализации): | 22,00 долларов США | ||
| Ветеран береговой охраны США (дополнительная плата в размере 108 долларов США за персонализацию): | 22,00 долларов США | ||
| Корпус морской пехоты США (дополнительная плата 108 долларов США за персонализацию): | 22 доллара США.00 | ||
| Ветеран морской пехоты США (дополнительная плата 108 долларов за персонализацию): | 22,00 долларов США | ||
| Торговый флот США (дополнительная плата 108 долларов США за персонализацию): | 22,00 долларов США | ||
| ВМС США (дополнительно 108 долларов США) плата за персонализацию): | 22,00 долларов США | ||
| Ветеран ВМС США (дополнительная плата 108 долларов США за персонализацию): | 22,00 долларов США | ||
| Ветеран (дополнительная плата 108 долларов США за персонализацию): | 22 доллара США.00 | ||
| Мотоцикл-ветеран (дополнительная плата в размере 108 долларов США за персонализацию): | 22,00 доллара США | ||
| Ветераны союзных зарубежных стран (дополнительная плата 108 долларов США за персонализацию): | 21,00 долларов США | ||
| ветеран войны во Вьетнаме (дополнительный ветеран войны во Вьетнаме) 108 долларов США за персонализацию): | 22,00 долларов США | ||
| Ветеран Второй мировой войны (дополнительная плата в размере 108 долларов США за персонализацию): | 22,00 долларов США |
Дилер / Разное транспортное средство9175 регистрационные таблички | Сумма | |
|---|---|---|
| Финансист или коллектор-ревизор: | 56 $.00 | |
| Производитель: | $ 56.00 | |
| Продавец мопедов: | $ 15.00 | |
| Продавец мотоциклов: | 9018 9018 Мотоцикл 9018 | |
| Продавец прицепа: | $ 56,00 | |
| Продавец новых / подержанных автомобилей: | $ 56,00 | |
| Ремонт или буксировка: | 56 долларов.00 | |
| Дилер специального мобильного оборудования: | 56,00 $ | |
| Транспортер: | $ 56,00 | |
| Дилер универсального прицепа 902 | $ | $ 56,00 |
| Продавец прицепа для плавсредства: | $ 56,00 | |
| Продавец сельскохозяйственного оборудования: | $ 362 или ½ обычного регистрационного сбора для грузовиков / тягачей, в зависимости от того, что больше. |
Разное автотранспортное средство | Сумма | |||
|---|---|---|---|---|
| Разрешение на охоту на 20 дней: | 10,00 долл. | |||
| Уведомление дилера: | $ 5,00 | |||
| Наклейка с проверкой выбросов: | Без комиссии | |||
| Двухлетний сертификат об освобождении от сельскохозяйственных грузов: | ||||
| Тип A: Транспортное средство с полной массой или комбинированной массой или номинальной массой 10 000 фунтов или меньше – не требует осмотра (только при дневном свете): | 26 долларов США.00 | |||
| Тип B: Транспортное средство с полной массой или комбинированной массой или номинальной массой 10 001 фунт, но не более 17 000 фунтов – не требует осмотра (только для работы в дневное время): | 26,00 долларов США | |||
| Тип C: Транспортное средство с полной массой или комбинированной массой или номинальной массой 17 001 фунт или больше – не требует проверки (только при дневном свете): | 54 доллара США00 | |||
| Тип D: Транспортное средство с полной массой или комбинированной массой или номинальной массой 17 001 фунт или более – требует ежегодного осмотра (без ограничения по времени для эксплуатации): | 108,00 долларов США | |||
| Плата за разрешение на выпуск Распределена Полномочия: | 75,00 $ | |||
| Плата за использование на месте – Ежегодный сбор за не освобожденные транспортные средства, подлежащий уплате во время первоначальной регистрации и во время продления регистрации за каждый год действия регистрации. ПРИМЕЧАНИЕ: Список участвующих округов см. Информационный бюллетень «Плата за использование на месте – Участвующие округа» (PDF): | 5,00 долл. США | |||
| Счет с ограниченным доступом в Keystone Tree (KTRA) (Фонд Keystone Tree) 3,00 долл. | 21,00 $ | |||
| • Дополнительное место деятельности: | $ 103.00 | |||
| • Ежегодные регистрационные сборы: | 207,00 долларов США | |||
| Фонд восстановления автотранспортных средств: | 60,00 долларов США | |||
| Восстановление регистрации автотранспортных средств: | Восстановление | 9018 долларов США | Заказ901 901 | 76,00 долларов США |
| Передача регистрационного номера: | 9,00 долларов США | |||
| Плата за обработку вместо регистрации: | 10 долларов США.00 | |||
| Плата за возврат спасателя: | 54,00 долл. США | |||
| Комиссия за обработку доверенности: | 25,00 долл. или агент): | 16,00 долларов США | ||
| Комиссия за транзакцию по безнадежному чеку (возвратный чек) (комиссия дополняет штраф в размере 20 долларов США): | 40 долларов США.00 | |||
| Целевой фонд осведомленности о пожертвованиях органов (ODTF) | 3,00 долл. США | |||
| Целевой фонд для ветеранов (VTD) | 3,00 долл. США | |||
| Целевой фонд для ветеранов (VTF) (только для продления онлайн-регистрации на 2 года) | 6,00 $ | |||
| Фонд исследования рака у детей (только для продления через Интернет) | 5,00 $ | |||
| Счет с ограниченным доступом Keystone Tree (KTRA) (Фонд Keystone Tree) | 3 доллара США.00 | |||
Свидетельство о праве собственности и залоговые сборы | Сумма |
|---|---|
| Выдача оригинального титула: | 55,00 долл. |
| Дублирующее право собственности зарегистрированного дилера: | $ 55,00 |
| Запись залога – Титул к выдаче : | $ 81.00 |
| Продление залога – Право собственности не будет выдано : | $ 26,00 |
| Продление залога – Право собственности, подлежащее выдаче : | $ 81,00 |
| Удовлетворение залога – Право собственности, подлежащее выдаче : | $ 55,00 |
| Изменение / исправление имени держателя залога – Право собственности, подлежащее выдаче : | $ 55,00 |
| Только изменение адреса держателя залога – Титул к выдаче (Титул прилагается): | 55 долларов США.00 |
| Только изменение адреса держателя залога – Право собственности не выдается (Право подавать не требуется): | Без комиссии |
| Смена имени владельцем – брак / tdorce | |
| Новый титул не запрошен: | Без комиссии |
| Запрошен новый титул: | $ 55,00 |
| ПРИМЕЧАНИЕ: Если заголовок не прилагается, форма
МВ-38О (PDF) или
МВ-38Л (PDF) не требуется. | |
| Изменение имени владельцем – постановление суда / другое | |
| Запрошено новое имя: | $ 55,00 |
| ПРИМЕЧАНИЕ: Если заголовок не прилагается, форма МВ-38О (PDF) или МВ-38Л (PDF) не требуется. | |
| Бесплатное переиздание: | Без комиссии |
| ПРИМЕЧАНИЕ: Первоначальное название было утеряно по почте, и заявка подается в течение 90 дней с момента выдачи или замены оригинала. | |
Запрос информации о драйвере (история) | Сумма | |
|---|---|---|
| Основная информация: | $ 11,00 | |
| 3-летняя запись водителя: | $ 11,00 | |
| 10-летняя запись драйвера | $ | |
| Полная история драйвера: | $ 11,00 | |
| Запись о сертифицированном драйвере: | $ 36.00 | |
| Копия документа из файла (микрофильма): | $ 11,00 | |
| Заверенная копия документа из файла: | $ 36,00 |
Приемлемые формы оплаты
Для любой транзакции, проводимой в Центре водительских удостоверений PennDOT, единственными приемлемыми формами оплаты являются чеки или денежные переводы, подлежащие оплате в Содружество Пенсильвании.
Если вы собираетесь посетить наш офисный центр на набережной в Гаррисбурге, наличные, чеки и денежные переводы являются единственными приемлемыми формами оплаты. Сделайте чеки или денежные переводы на счет штата Пенсильвания .
Онлайн-транзакции можно оплачивать с помощью кредитной или дебетовой карты. Visa, MasterCard, American Express и Discover – единственные формы кредитных или дебетовых карт, принимаемых в Интернете.
Любые заявки, требующие оплаты и отправляемые по почте в PennDOT, должны сопровождаться чеком или денежным переводом. Пожалуйста, отправьте чек или денежный перевод на счет Содружества Пенсильвании.
Получение возмещения
Чтобы запросить возврат от PennDOT для любых водительских прав или продуктов для автотранспортных средств, заполните Форма MV-700 (PDF) и отправьте ее по электронной почте по адресу:
PennDOT Bureau of Motor Vehicles
Riverfront Office Center – Refund Section
P.O. Box 68611
Harrisburg, PA 17106-8611
Официальные требования NCDMV: N.C. REAL ID
Чтобы подать заявление на получение водительских прав или идентификационной карты N.C. REAL ID, вы должны посетить Аня.C. Отдел водительских удостоверений Отдела автомобильного транспорта с документами, указанными ниже.
Подготовьтесь к посещению офиса
Собираетесь в NCDMV за своим НАСТОЯЩИМ удостоверением личности N.C.? Используйте мастер документов N.C. REAL ID Document Wizard, чтобы создать список документов, которые вам понадобятся для вашего визита. Зайдите в мастер N.C. REAL ID
Допустимые документы
Личность и дата рождения
Требование: Один документ (с полным названием) из списка ниже.
Примечание: Имя человека, указанное в подтверждении документа социального обеспечения, должно совпадать с одним из документов ниже. В противном случае они должны предоставить доказательство смены имени, например, заверенную лицензию или свидетельство о браке, постановление о разводе или документ из судов или реестра актов гражданского состояния.
| Тип документа | Допустимые документы | Примечания |
|---|---|---|
| Свидетельство о рождении | ||
| США паспорт | Действительный паспорт с не истекшим сроком действия из США | Цифровые версии не принимаются в соответствии с Министерством внутренней безопасности |
| Действительный заграничный паспорт с не истекшим сроком | Действительный паспорт с не истекшим сроком от любая страна | Должен сопровождаться действующим, не истекшим сроком действия U.S. Visa и I-94 Запись о прибытии / отъезде |
| REAL ID | Действительное водительское удостоверение или идентификационная карта REAL ID с не истекшим сроком действия, выданная государством, совместимым с REAL ID |
Номер социального страхования
Требование: Один документ (с полным именем и полным номером социального страхования) из списка ниже.
Примечание: Имя человека, указанное в документе, подтверждающем его личность, должно совпадать с одним из документов ниже.В противном случае они должны предоставить доказательство смены имени, например, заверенную лицензию или свидетельство о браке, постановление о разводе или документ из суда или Реестра актов.
Резиденция Северной Каролины
Требование: Два документа (с текущим адресом) из списка ниже.Дополнительные документы признаются для несовершеннолетних.
Юридическое присутствие U.С. Граждан)
Требование: Для неграждан США, один документ (с полным названием) из списка ниже.
Изменение имени
Требование: Один или несколько документов из списка ниже, если имя отличается от имени в свидетельстве о рождении, паспорте, другом РЕАЛЬНОМ удостоверении личности или других правительственных документах США
Примечание: Для многократного изменения имени требуется несколько документов для отслеживания каждого имени.
Факты + статистика: Кража личных данных и киберпреступность
Масштабы кражи личных данных
Кража личных данных продолжает создавать проблемы для потребителей, поскольку преступники разрабатывают новые механизмы для совершения мошенничества.Согласно исследованию мошенничества с идентификационной информацией от Javelin Strategy & Research за 2019 год, количество потребителей, ставших жертвами мошенничества с идентификационной информацией, упало до 14,4 миллиона в 2018 году по сравнению с рекордным уровнем в 16,7 миллиона в 2017 году. более тяжелое финансовое бремя: 3,3 миллиона человек несут ответственность за мошенничество, совершенное против них, что почти в три раза больше, чем в 2016 году. Более того, расходы на мошенничество с наличными деньгами этих жертв увеличились более чем вдвое с 2016 по 2018 год до 1 доллар.7 миллиардов. Убытки от мошенничества с новыми учетными записями также немного выросли: преступники начали уделять внимание различным финансовым счетам, таким как программы лояльности и вознаграждений и пенсионные счета. Кроме того, злоумышленники становятся искусными в предотвращении процессов аутентификации, особенно в захвате учетных записей мобильных телефонов. Эти поглощения почти удвоились и составили 680 000 жертв в 2018 году по сравнению с 380 000 в 2017 году. В исследовании действительно отмечается, что переход на встроенные чиповые карты помогает сдерживать существующее мошенничество с картами, которое показало самое резкое снижение любого вида мошенничества в 2018 году с убытками на уровне 14 долларов.7 млрд долларов в 2018 году по сравнению с 16,8 млрд долларов в 2017 году.
Жалобы на кражу личных данных и мошенничество
Сеть Consumer Sentinel Network, поддерживаемая Федеральной торговой комиссией (FTC), отслеживает жалобы на мошенничество потребителей и кражу личных данных, поданные в федеральные, государственные и местные правоохранительные органы и частные организации. В 2020 году Федеральной торговой комиссией США было получено 4,8 миллиона сообщений о краже личных данных и мошенничестве, что на 45 процентов больше, чем в 3,3 миллиона в 2019 году, в основном из-за увеличения числа жалоб на кражу личных данных на 113 процентов.В 2020 году 1,4 миллиона жалоб были на кражу личных данных по сравнению с 651000 в 2019 году. Жалобы на кражу личных данных составили 29 процентов всех жалоб, полученных FTC, по сравнению с 20 процентами в 2019 году. Около 2,2 миллиона жалоб были жалобами на мошенничество, а 1,2 миллиона – с жалобами на мошенничество. другие жалобы.
Из 4,8 миллиона отчетов, полученных FTC в 2020 году, больше всего по категориям приходилось на жалобы на кражу личных данных. Что касается кражи личных данных, почти одна треть была связана с мошенничеством, связанным с получением или запросом государственных пособий.Согласно Equifax, федеральные стимулирующие платежи были легкой мишенью для преступников и были мошенничеством номер один в отношении COVID-19. Мошенничество со счетами новых кредитных карт было следующим по величине мошенничеством с кражей личных данных, около 30% всех жалоб на кражу личных данных. Мошенничество с самозванцами было второй худшей категорией жалоб FTC, с почти полумиллионом сообщений.
Из 2,2 миллиона случаев мошенничества 34 процента заявленных денег были потеряны. Потребители сообщили, что потеряли более 3,3 миллиарда долларов в связи с жалобами на мошенничество, что на 1 доллар больше.5 миллиардов с 2019 года. Средняя сумма, которую потребители заплатили в этих случаях, составила 311 долларов. В 22 процентах случаев мошенничества-самозванца сообщалось о потере денег на общую сумму около 1,2 миллиарда долларов.
В первую пятерку штатов по кражам личных данных по количеству сообщений на душу населения вошли Канзас, Род-Айленд, Иллинойс, Невада и Вашингтон. (См. Таблицу ниже). По мошенничеству и другим жалобам в пятерку крупнейших штатов вошли Невада, Делавэр, Флорида, Мэриленд и Джорджия.
Отчеты о краже личных данных и мошенничестве, 2016-2020 гг. (1)
(1) Проценты основаны на общем количестве отчетов Consumer Sentinel Network за календарный год.Эти цифры не включают жалобы реестра “Не звонить”.
Источник: Федеральная торговая комиссия, Consumer Sentinel Network.
Просмотр заархивированных графиков
Пять основных типов кражи личных данных, 2020 (1)
|
(1) Потребители могут сообщать о нескольких типах кражи личных данных.В 2020 году 15 процентов сообщений о краже личных данных включали более одного типа кражи личных данных.
(2) Включает мошенничество при совершении покупок в Интернете и мошенничество с платежными счетами, мошенничество с электронной почтой и социальными сетями, а также медицинские услуги, мошенничество со страховкой и счетами ценных бумаг, а также другие кражи личных данных.
Источник: Федеральная торговая комиссия, Consumer Sentinel Network.
Просмотр заархивированных таблиц
Кража личных данных государством, 2020 (1)
|
(1) Включает округ Колумбия и Пуэрто-Рико.
(2) Числа населения основаны на оценках переписи населения США 2019 года.
(3) Рейтинг по жалобам на 100 000 населения. Государства с одинаковым количеством жалоб на 100 000 населения получают одинаковый рейтинг.
Источник: Федеральная торговая комиссия, Consumer Sentinel Network.
Просмотр заархивированных таблиц
См. Также раздел «Кража личных данных» на нашем веб-сайте. Нажмите здесь
.10 лучших авторов по страхованию от кражи личных данных по прямым страховым взносам, 2019 г. (1)
|
(1) Включает автономные политики и часть политик пакетов, касающуюся кражи личных данных.Не включает премии от компаний, которые не могут
сообщить о страховых взносах за защиту от кражи личных данных, предоставляемую в рамках политики пакета.
(2) До сделок перестрахования.
Источник: данные NAIC, взятые из S&P Global Market Intelligence, Страхового информационного института.
Просмотр заархивированных таблиц
Киберпреступность
По мере того, как предприятия все больше зависят от электронных данных и компьютерных сетей в своей повседневной деятельности, растущие объемы личной и финансовой информации передаются и хранятся в сети.Это может сделать людей уязвимыми для нарушения конфиденциальности, а финансовые учреждения и другие предприятия – потенциально огромной ответственности, если и когда произойдет нарушение безопасности данных.
Громкие утечки данных продолжают угрожать бизнесу убытками, а потребителям – раскрытием их личных данных. В 2021 году более 280 миллионов записей клиентов Microsoft остались незащищенными в Интернете в январе. К марту Агентство по кибербезопасности и безопасности инфраструктуры США, отдельное федеральное агентство США в составе Министерства внутренней безопасности, посоветовало всем организациям во всех секторах следовать его указаниям по устранению уязвимостей почтового сервера Microsoft.Согласно Triple-I, количество затронутых организаций в США оценивается как минимум 30 000, в то время как во всем мире это число приближается к 100 000. В марте 2020 года в Marriott Hotels была взломана система данных, содержащая личную информацию около 5,2 миллиона клиентов, а MGM Resorts пострадала от утечки данных в феврале 2020 года, в результате которой была обнаружена личная информация более 10,6 миллиона гостей. Также следует отметить, что в конце 2020 года преступники, которые, как считается, происходят за пределами Соединенных Штатов, взломали до 18000 государственных учреждений с помощью программного обеспечения SolarWinds, компании, предоставляющей услуги по разработке программного обеспечения.Нарушение оставалось незамеченным в течение нескольких месяцев и было вызвано изменениями, внесенными в обновление программного обеспечения. Целевая информация, по-видимому, представляет собой корпоративную и государственную интеллектуальную собственность, а не информацию о потребителях. В 2019 году самыми серьезными утечками данных были взлом Capital One Financial Corp. в июле, в результате которого было обнаружено 100 миллионов записей, и октябрьское нарушение Adobe Creative Cloud, в результате которого было обнаружено 7 миллионов пользователей. В 2017 году крупнейшее кредитное бюро США Equifax Inc. пострадало от взлома, в результате которого были раскрыты личные данные, в том числе номера социального страхования, 145 миллионов человек.Это была одна из самых серьезных нарушений в истории из-за кражи большого количества конфиденциальной информации. В 2019 году количество атак программ-вымогателей – типа вредоносного ПО, которое запрещает доступ к системе организации – увеличилось более чем вдвое по сравнению с 2018 годом. В 2019 году организация становилась жертвой программ-вымогателей в среднем каждые 14 секунд. Также беспокоит то, что, хотя все больше организаций приобретают страховку для защиты от риска, требования выкупа растут, поскольку злоумышленники понимают, что компании могут удовлетворить эти требования.
The Identity Theft Resource Center® (ITRC) сообщил, что киберпреступники по-прежнему менее заинтересованы в краже больших объемов личной информации непосредственно у потребителей, а вместо этого используют плохое поведение потребителей для совершения преступлений с использованием личных данных против предприятий, используя украденные учетные данные, такие как логины. и пароли.Преступники используют эти учетные данные для осуществления программ-вымогателей и фишинговых атак на предприятия. Это произошло, несмотря на увеличение количества покупок в Интернете и удаленной работы в результате пандемии COVID – 19.
В 2020 году было зафиксировано 1108 утечек данных, что на 19 процентов меньше, чем 1362 утечки в 2019 году, согласно отчету ITRC о нарушениях данных на конец года за 2020 год . Также значительно уменьшилось количество пострадавших. В 2020 году утечки данных затронули 300,6 миллиона человек, что на 66 процентов меньше, чем 887.В 2019 году пострадали 3 миллиона человек. Кибератаки были наиболее часто используемой причиной компрометации: на их долю приходилось 878 событий, затронувших 170 миллионов человек. Одна из форм кибератак с использованием электронных писем (фишинг) или текстов (смайлинг) якобы от уважаемой компании, которая побуждает людей предоставлять личную информацию, была наиболее часто используемым методом кибератак, составляя 44 процента всех кибератак. На программы-вымогатели приходилось 18 процентов кибератак, а на вредоносное ПО – 12 процентов. В результате человеческих и системных ошибок произошло 152 события, от которых пострадали 130 миллионов человек.Физические атаки, такие как кража устройства или документа, составили 78 событий и затронули около 943 000 человек. Остальные атаки составляют атаки цепочки поставок, исходящие от поставщика.
Несмотря на противоречивые анализы, затраты, связанные с киберпреступностью, растут. McAfee и Центр стратегических и международных исследований (CSIS) оценили вероятные ежегодные убытки мировой экономики от киберпреступности в 445 миллиардов долларов в год с диапазоном от 375 до 575 миллиардов долларов.Согласно исследованию Ponemon Institute и Accenture за 2019 год, средняя стоимость утечки данных в мире составила 13,0 миллиона долларов в 2018 году, что на 12 процентов больше, чем в 11,7 миллиона долларов в 2017 году. Исследователи опросили 355 организаций, расположенных в 11 странах, чтобы определить, с какими издержками они столкнулись после кибератаки, например, с затратами на обнаружение, восстановление, расследование и управление реагированием на инциденты. Они также включали стоимость действий, которые происходят постфактум, и усилия по сокращению прерывания бизнеса и потери клиентов.В Соединенных Штатах среднегодовые затраты на киберпреступность выросли на 29 процентов в 2018 году до 27,4 миллиона долларов по сравнению с 21,2 миллиона долларов в 2017 году. Во всем мире у банковского сектора были самые высокие среднегодовые расходы в 2018 году – 18,4 миллиона долларов, по сравнению с 16,7 миллиона долларов в прошлом году. 2017 г., затем идут компании, занимающиеся коммунальным и программным обеспечением. В зависимости от типа атаки наибольшие затраты на инциденты с вредоносным ПО составили 2,6 миллиона долларов, за которыми следуют веб-атаки на сумму 2,3 миллиона долларов.
Киберстрахование развивалось как продукт в Соединенных Штатах в середине-конце 1990-х годов, поскольку страховщикам пришлось расширять покрытие рисков, которые быстро меняются по масштабу и характеру.Согласно данным NAIC, полученным от S&P Global Market Intelligence, в 2018 году 545 страховщиков сообщили о страховании от киберпространства по сравнению с 505 в 2017 году. В 2018 году сумма прямых премий составила 2,0 миллиарда долларов от компаний, которые могут сообщать о страховых взносах за автономные операции и покрытие, предоставляемое в рамках пакетных политик, по сравнению с 1,86 миллиарда долларов в 2017 году.
Согласно данным Страхового информационного института (III) и JD Power 2019, исследование Small Business Cyber Insurance and Security Spotlight Survey SM , 12 процентов опрошенных предприятий пострадали от одного или нескольких киберинцидентов в предыдущем году по сравнению с 10 процентами в 2018 году. .Почти 71 процент заявили, что они «очень обеспокоены» киберинцидентами, по сравнению с 58 процентами в 2018 году, а 75 процентов заявили, что считают, что риск стать жертвой кибератаки растет угрожающими темпами – по сравнению с 70 процентами в 2018 году. 44 процента респондентов, которые заявили, что в настоящее время у них нет киберстраховки, и 21 процент, заявивших, что не знают, есть ли у них страхование от киберпространства, 64 процента заявили, что не планируют приобретать полисы киберстрахования в ближайшие 12 месяцев. Хотя этот показатель снизился с 70 процентов в 2018 году и учитывая растущую осведомленность малых компаний о киберрисках и их обеспокоенность, страховщики, агенты и брокеры могли бы увеличить свою общую поддержку этого рынка, решив проблемы доступности и ограничений покрытия, которые кажутся невыгодными. препятствие к покупке.
IC3 сообщает, что жалобы за 2019 год и долларовые убытки были самыми высокими с тех пор, как центр начал отслеживать статистику киберпреступлений в 2000 году. В 2019 году IC3 получил и обработал 467 361 жалобу, а убытки физических и юридических лиц выросли до 3,5 миллиарда долларов с 2018 года. заявленные убытки выросли по сравнению с 2018 годом примерно на 30 процентов. Что касается долларовых потерь, компрометация деловой электронной почты вызвала наибольшие убытки – около 1,7 миллиарда долларов, за которыми следовали жалобы на мошенничество или романтические отношения с почти полмиллиарда долларов потерь.Компрометация деловой электронной почты обычно связана с тем, что преступник имитирует законный адрес электронной почты, например, сотрудник получит сообщение, которое, как представляется, от руководителя своей компании с запросом платежа или банковского перевода, который направляет деньги непосредственно преступнику. Около 24000 человек стали жертвами мошенничества с адресами электронной почты. Мошенничество с доверием происходит, когда преступник обманывает жертву, заставляя ее поверить в то, что у них есть доверительные отношения, и убеждает жертву отправить деньги или личную и финансовую информацию.В 2019 году около 20000 человек сообщили о мошенничестве с доверием.
Жалобы на киберпреступность, 2015-2019 (1)
(1) На основании жалоб, поданных в Центр жалоб на Интернет-преступления.
Источник: Центр жалоб на Интернет-преступления.
Просмотр заархивированных графиков
10 крупнейших штатов по количеству жертв киберпреступлений, 2019 г. (1)
|
(1) На основе общего количества жалоб, поданных в Центр жалоб на Интернет-преступления через его веб-сайт из каждого штата, где заявитель предоставил информацию о состоянии.
Источник: Центр жалоб на Интернет-преступления.
Просмотр заархивированных таблиц
10 лучших авторов по страхованию кибербезопасности по прямым премиям, 2019 г. (1)
|
(1) Включает автономные политики и часть политик пакетов, относящуюся к кибербезопасности.Не включает премии от компаний, которые не могут сообщить о надбавках за кибербезопасность, предоставляемую в рамках политики пакета.
(2) До сделок перестрахования.
Источник: данные NAIC, взятые из S&P Global Market Intelligence, Страхового информационного института.
Просмотр заархивированных таблиц
Дополнительные ресурсы
Федеральная торговая комиссия
Центр жалоб на Интернет-преступления
Борьба с кражей личных данных с помощью правила красных флажков: практическое руководство для бизнеса
По оценкам, каждый год у девяти миллионов американцев украдут личности.Похитители личных данных могут истощить счета, нанести ущерб кредитам и даже поставить под угрозу лечение. Издержки для бизнеса – оставшиеся с неоплаченными счетами, понесенными мошенниками – тоже могут быть ошеломляющими.
Правило красных флажков 1 требует от многих предприятий и организаций внедрения письменной программы предотвращения кражи личных данных, предназначенной для выявления «красных флажков» кражи личных данных в их повседневных операциях, принятия мер по предотвращению преступлений и уменьшить его ущерб. Суть в том, что программа может помочь предприятиям выявлять подозрительные модели и предотвращать дорогостоящие последствия кражи личных данных.
Федеральная торговая комиссия (FTC) применяет правила красных флажков с несколькими другими агентствами. В этой статье есть советы для организаций, находящихся под юрисдикцией FTC, чтобы определить, нужно ли им разрабатывать программу предотвращения кражи личных данных.
Оглавление
Обзор
Правило красных флажков сообщает вам, как разрабатывать, внедрять и администрировать программу предотвращения кражи личных данных. Программа должна включать четыре основных элемента, которые создают основу для борьбы с угрозой кражи личных данных. 2
Если просто написать что-то на бумаге, это не снизит риск кражи личных данных. Вот почему Правило красных флажков содержит требования о том, как включить вашу программу в повседневную деятельность вашего бизнеса.К счастью, Правило также дает вам гибкость при разработке программы, подходящей для вашей компании с учетом ее размера и потенциальных рисков кражи личных данных. Хотя некоторым предприятиям и организациям может потребоваться комплексная программа для устранения высокого риска кражи личных данных, оптимизированная программа может быть подходящей для предприятий, подвергающихся низкому риску.
Защита данных о клиентах, которые вы собираете и храните, имеет важное значение для сокращения количества случаев кражи личных данных. Правило красных флажков также направлено на предотвращение кражи личных данных, гарантируя, что ваш бизнес или организация следят за признаками того, что мошенник использует чужую информацию, как правило, для получения продуктов или услуг от вас, не платя за них.Вот почему важно использовать один-два удара в борьбе с кражей личных данных: внедрять методы защиты данных, которые затрудняют мошенникам доступ к личной информации, которую они используют для открытия или доступа к учетным записям, и обращать внимание на красные флажки что наводит на мысль о возможном мошенничестве.
Кто должен соблюдать правило «красных флажков»: анализ из двух частей
Правило «красных флажков» требует, чтобы «финансовые учреждения» и некоторые «кредиторы» проводили периодическую оценку рисков, чтобы определить, имеют ли они «покрытые счета».«Решение основывается не на отрасли или секторе, а, скорее, на том, подпадает ли деятельность предприятия под соответствующие определения. Бизнес должен реализовать письменную программу только , если она покрывает счета.
Финансовое учреждение
Правило красных флажков определяет «финансовое учреждение» как банк штата или национальный банк, сберегательно-ссудную ассоциацию штата или федеральную ссудо-сберегательную ассоциацию, банк взаимных сбережений, кредитный союз штата или федеральный кредитный союз или лицо, которое напрямую или косвенно владеет операционным счетом, принадлежащим потребителю. 4 В то время как многие финансовые учреждения находятся под юрисдикцией федеральных банковских регулирующих органов или других федеральных агентств, кредитные союзы штата являются одной из категорий финансовых учреждений, находящихся под юрисдикцией Федеральной торговой комиссии.
Кредитор
Правило красных флажков определяет «кредитора» на основе поведения. 5
Чтобы определить, является ли ваша компания кредитором в соответствии с Правилом красных флажков, задайте следующие вопросы:
Регулярно ли моя компания или организация:
Если вы ответите:
Получает или использует мой бизнес или организация в ходе обычной деятельности:
Если вы ответите:
Покрытые счета
Если вы пришли к выводу, что ваш бизнес или организация является финансовым учреждением или кредитором, подпадающим под действие Правила, вы должны определить, есть ли у вас какие-либо «покрытые счета», как это определяется Правилом красных флажков. Вам нужно будет посмотреть существующие аккаунты и новые 6 . Охватываются две категории счетов:
При определении того, относятся ли счета ко второй категории, подумайте, как они открываются и к которым осуществляется доступ. Например, может существовать разумно предсказуемый риск кражи личных данных в связи с корпоративными учетными записями, к которым можно получить удаленный доступ, например, через Интернет или по телефону.При анализе рисков необходимо учитывать любые фактические случаи кражи личных данных с такими учетными записями.
Если у вас нет защищенных счетов, вам не нужна письменная программа. Но бизнес-модели и услуги меняются. Вы можете приобрести защищенные учетные записи путем изменения вашей бизнес-структуры, процесса или организации. Вот почему это хорошая политика и практика – проводить периодическую оценку рисков.
Часто задаваемые вопросы
Как обеспечить соответствие: четырехэтапный процесс
Многие компании уже имеют планы и политику по борьбе с кражей личных данных и связанным с этим мошенничеством.Если это так для вашего бизнеса, вы уже на пути к полному соблюдению требований.
1. Определите соответствующие красные флажкиЧто такое «красные флажки»? Это потенциальные шаблоны, практики или конкретные действия, указывающие на возможность кражи личных данных. 9 Учитывать:
Факторы риска . Различные типы счетов представляют разные виды риска. Например, красные флажки для депозитных счетов могут отличаться от красных флажков для кредитных счетов, а для потребительских счетов могут отличаться от таковых для бизнес-счетов.Когда вы определяете ключевые красные флажки, подумайте о типах учетных записей, которые вы предлагаете или поддерживаете; способы открытия покрытых счетов; как вы предоставляете доступ к этим учетным записям; и что вы знаете о краже личных данных в вашем бизнесе.
Источники красных флажков. Рассмотрите другие источники информации, включая опыт других представителей вашей отрасли. Технологии и криминальные методы постоянно меняются, поэтому важно быть в курсе новых угроз.
Категории общих красных флагов. Дополнение A к Правилу красных флажков перечисляет определенные категории предупреждающих знаков, которые следует учитывать в вашей программе. Приведенные здесь примеры – это один из способов подумать о значимых красных флажках в контексте вашего собственного бизнеса.
2. Обнаружение красных флажков
Иногда использование методов проверки личности и аутентификации может помочь обнаружить красные флажки. Подумайте, должны ли ваши процедуры отличаться, если проверка личности или аутентификация происходит лично, по телефону, по почте или через Интернет.
Вы можете использовать программы для отслеживания транзакций, определения поведения, указывающего на возможность мошенничества и кражи личных данных, или проверки изменений адреса.Если да, включите эти инструменты в свою программу.
3. Предотвращение и предотвращение кражи личных данных
Если вы заметили красный флаг, будьте готовы отреагировать соответствующим образом. Ваш ответ будет зависеть от степени риска. Возможно, потребуется учесть другие юридические обязательства, например законы о предоставлении и прекращении обслуживания.
Рекомендации в Правиле красных флажков предлагают примеры некоторых подходящих ответов, в том числе:
Факты конкретного дела могут служить основанием для использования одного из этих вариантов, нескольких из них или другого ответа в целом.Подумайте, повышают ли какие-либо отягчающие обстоятельства риск кражи личных данных. Например, недавнее нарушение, которое привело к несанкционированному доступу к учетным записям клиента, потребует принятия более активных мер, поскольку также возрастает риск кражи личных данных.
4. Обновление программы
Правило учитывает появление новых красных флажков по мере того, как технологические изменения или кражи личных данных меняют свою тактику, и требует периодического обновления вашей программы. Учитывайте ваш собственный опыт кражи личных данных; изменения в том, как действуют похитители личных данных; новые методы обнаружения, предотвращения и смягчения последствий кражи личных данных; изменения в предлагаемых вами аккаунтах; и изменения в вашем бизнесе, такие как слияния, поглощения, альянсы, совместные предприятия и договоренности с поставщиками услуг.
Администрирование вашей программыСовет директоров или соответствующий комитет Совета должны утвердить ваш первоначальный план. Если у вас нет совета директоров, его должен утвердить кто-то из высшего руководства. Совет директоров может контролировать, разрабатывать, внедрять и администрировать программу или может назначить старшего сотрудника для выполнения этой работы. Обязанности включают в себя возложение конкретной ответственности за реализацию программы, рассмотрение отчетов персонала о соблюдении Правил и утверждение важных изменений в вашей программе.
Правило требует, чтобы вы обучали соответствующий персонал только по мере «необходимости». Персонал, прошедший обучение по предотвращению мошенничества, может не нуждаться в повторном обучении. Помните, что сотрудники на многих уровнях вашей организации могут сыграть ключевую роль в предотвращении и обнаружении кражи личных данных.
При администрировании программы следите за деятельностью поставщиков услуг. Если они выполняют действия, подпадающие под действие Правила, например, открытие счетов или управление ими, выставление счетов клиентам, обслуживание клиентов или сбор долгов, они должны применять те же стандарты, что и вы, если бы вы выполняли эти задачи самостоятельно.Один из способов убедиться, что ваши поставщики услуг принимают разумные меры, – это добавить в ваши контракты положение о том, что у них есть процедуры для обнаружения красных флажков и либо сообщать о них вам, либо надлежащим образом реагировать для предотвращения или смягчения последствий преступления. Другие способы контроля за вашими поставщиками услуг включают предоставление им копии вашей программы, просмотр политики красных флажков или требование периодических отчетов об обнаруженных ими красных флажках и их реакции.
Вероятно, поставщики услуг предлагают одни и те же услуги ряду компаний-клиентов.В результате, Руководство позволяет поставщикам услуг гибко использовать свои собственные программы при условии, что они соответствуют требованиям Правила.
Лицо, ответственное за вашу программу, должно не реже одного раза в год отчитываться перед вашим Советом директоров или назначенным старшим менеджером. Отчет должен оценивать, насколько эффективна ваша программа в борьбе с риском кражи личных данных; как вы отслеживаете действия своих поставщиков услуг; значительные случаи кражи личных данных и ваш ответ; и рекомендации по серьезным изменениям в программе. 12
Ресурсы FTC Кража личных данных
ftc.gov/idtheft
1 Правило красных флажков было выпущено в 2007 году в соответствии с разделом 114 Закона о справедливых и точных кредитных операциях 2003 года (ФАКТ. Закон), Pub. L. 108-159, вносящие поправки в Закон о справедливой кредитной отчетности (FCRA), 15 U.S.C. ‘1681 м (эл.). Правило красных флажков опубликовано на сайте 16 C.F.R. ‘681.1. См. Также 72 Fed. Рег. на 63 771 (9 ноября 2007 г.). Вы можете найти полный текст на http: // www.ftc.gov/os/fedreg/2007/november/071109redflags.pdf. Преамбула B на страницах 63,718-63,733 – обсуждает цель, намерение и объем действия Правила. Текст правила FTC находится на страницах 63,771-63,774. Правило включает Руководство B Приложение A, страницы 63,773-63,774, предназначенное для помощи предприятиям в разработке и поддержании программы соответствия. В Дополнении к Руководству – стр. 63,774 – приводится список примеров «красных флажков», которые компании и организации должны рассмотреть для включения в свои программы.В этом руководстве не рассматриваются обязательства компаний в соответствии с Несоответствием адресов или Правилом эмитента карт, также содержащимся в Федеральном реестре с Правилом красных флажков.
Правило было изменено в 2010 году Законом о разъяснении программы красных флагов 2010 года, 15 U.S.C. 1681m (e) (4), Pub. Л. 111-319, 124 стат. 3457 (18 декабря 2010 г.).
2 «Кража личных данных» означает мошенничество, совершенное или предпринятое с использованием идентификационной информации другого лица без полномочий. См. 16 C.F.R. ‘603.2 (а).«Идентификационная информация» означает «любое имя или номер, которые могут использоваться, отдельно или в сочетании с любой другой информацией, для идентификации конкретного лица, включая любое –
(1) Имя, номер социального страхования, дату рождения, официальное государство водительское удостоверение или идентификационный номер государственного образца, регистрационный номер иностранца, номер государственного паспорта, идентификационный номер работодателя или налогоплательщика;
(2) Уникальные биометрические данные, такие как отпечаток пальца, голосовой отпечаток, изображение сетчатки или радужной оболочки глаза или другое уникальное физическое представление;
(3) Уникальный электронный идентификационный номер, адрес или маршрутный код; или
(4) Телекоммуникационная идентификационная информация или устройство доступа (как определено в 18 U.S.C. 1029 (e)) ».
См. 16 C.F.R. ‘603.2 (б).
3 См. 16 C.F.R. ‘681.1 (b) (9).
4 Определение «финансового учреждения» в Правилах содержится в FCRA. См. 15 U.S.C. ‘1681a (т). Термин «транзакция» определен в разделе 19 (b) Закона о Федеральной резервной системе. См. 12 U.S.C. ‘461 (b) (1) (C). «Операционный счет» – это депозит или счет, с которого владельцы могут производить платежи или переводы третьим лицам или другим лицам. Транзакционные счета включают текущие счета, оборотные поручения о снятии средств, сберегательные депозиты, подлежащие автоматическим переводам, и общие черновые счета.
5 «Кредитор» и «кредит» определены в FCRA, см. 15 U.S.C. 1681a (r) (5), со ссылкой на раздел 702 Закона о равных возможностях кредита (ECOA), 15 U.S.C. ‘1691a. ECOA определяет «кредит» как «право, предоставленное кредитором должнику, отсрочить выплату долга или взять на себя долги и отсрочить его платеж, или купить недвижимость или услуги и отсрочить платеж по ним». 15 U.S.C. ‘1691a (d). ECOA определяет «кредитора» как «любое лицо, которое регулярно продлевает, продлевает или продлевает кредит; любое лицо, которое регулярно принимает меры для продления, возобновления или продолжения кредита; или любой правопреемник любого первоначального кредитора, который участвует в решении о продлении, продлении или продолжении кредита.”15 U.S.C. ‘1691a (e). Термин «лицо» означает «физическое лицо, корпорацию, правительство или правительственное подразделение или агентство, траст, имущество, товарищество, кооператив или ассоциацию». 15 U.S.C. ‘1691a (f). См. Также Положение B. 68 Fed. Рег. 13 161 (18 марта 2003 г.).
Однако Закон о разъяснениях изменил определение «кредитора». Для целей правила красных флажков кредитор –
“A. означает кредитора, как определено в разделе 702 [ECOA], который регулярно и в ходе обычной деятельности –
(i) получает или использует отчеты потребителей, прямо или косвенно, в связи с кредитной операцией;
(ii) предоставляет информацию агентствам по информированию потребителей, как описано в разделе 623 [FCRA], в связи с кредитной операцией; или
(iii) авансирует средства лицу или от имени лица на основании обязательства лица вернуть средства или подлежащие выплате за счет определенного имущества, заложенного лицом или от имени лица;
Б.не включает кредитора … который предоставляет средства от имени лица на покрытие расходов, связанных с услугами, предоставленными кредитором этому лицу ».
6 «Счет» – это продолжающиеся отношения, устанавливаемые лицом с финансовым учреждением или кредитором для получения продукта или услуги для личных, семейных, домашних или деловых целей. 16 C.F.R. ‘681.1 (b) (1). Учетная запись не включает разовую транзакцию с участием кого-то, кто не является вашим клиентом, например, снятие средств в банкомате.
7 См. 16 C.F.R. ‘681.1 (b) (3) (i).
8 16 C.F.R. ‘681.1 (b) (3) (ii).
9 См. 16 C.F.R. ‘681.12 (b) (9).
10 Процедуры проверки изложены в Правиле программ идентификации клиентов, применимом к банковским учреждениям, 31 C.F.R. 103.121. Это Правило может быть полезной отправной точкой в разработке вашей программы.
11 «Аутентификация в среде интернет-банкинга» (2 октября 2005 г.) доступно по адресу http://www.ffiec.gov/pdf/authentication_guidance.pdf.
12 См. 72 Fed. Рег. на 63,773.
Водительское удостоверение (класс O) | Департамент автотранспортных средств Небраски
Квадроцикл (вездеход) означает любое моторизованное внедорожное устройство, которое:
A UTV (внедорожник) означает любое моторизованное внедорожное устройство, которое:
ATV (вездеход) / UTV (внедорожник) может использоваться на дорогах общего пользования, если:
Любая разрешенная работа ATV / UTV на дорогах общего пользования должна происходить только между восходом и заходом солнца на скорости ниже 30 миль в час, а не на шоссе с контролируемым доступом с более чем двумя обозначенными полосами движения.Оператор должен иметь страхование ответственности.
Пересечение автомагистрали, кроме автомагистрали с регулируемым доступом с более чем двумя обозначенными полосами движения, может произойти только в том случае, если:
