Indiv 5r danfoss: Распределитель тепла с радиомодулем Danfoss Indiv 5R 088H2331 В наличии

Содержание

INDIV-5 Счетчик-распределитель (без паспорта) | Компания ЭЛИТА

Галерея:

INDIV- поквартирный радиаторный счетчик распределитель компании Danfoss, используемый в трубопроводных отопительных системах с вертикальной разводкой. При этом учет тепла происходит не в абсолютных, а относительных единицах от общего количества потребленной тепловой энергии здания. INDIV может комплектоваться, в зависимости от модификации, одним или двумя датчиками температуры, измеряющими поверхность радиатора, датчиком температуры помещения и встроенным радио — модулем для беспроводной передачи данных. Если Вы затрудняетесь с выбором счетчиков INDIV – обратитесь к нашим специалистам или оставьте заявку на телефонный звонок и мы сами позвоним Вам.

Технические  характеристики радиаторного счетчика indiv

  • Стартовая температура: 40°С (июнь-август), 30°С (сентябрь — май)
  • Постоянная запрограммированная температура помещения:  +20°C
  • Крепеж на радиаторе без вмешательства в отопительную систему
  • Визуализация 5 основных и 2-х дополнительных показаний на жидкокристаллическом дисплее с тактом в 0,5-3 с.
Товар добавлен в корзину
Коды Наименование Цена с НДС
код:343349 арт:088h3330P INDIV-5 Счетчик-распределитель (без паспорта) (Ед. шт.) Скидка 84%! €   3 283,36 р. В корзину

Габариты:

0,1 x 0,02 x  0,05 м. 0,1 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным
пользователям. Зарегистрироваться
код:345532 арт:088h3331P INDIV-5R Счетчик-распределитель (без паспорта) (Ед. шт.) по запросу В корзину

Габариты:

0,1 x 0,04 x  0,03 м. 0,15 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:349525 арт:088h3297 NTC Выносной датчик 1.5м (снято с пр-ва) (Ед. шт.) по запросу В корзину

Габариты:

0,02 x 0,02 x  0,02 м. 0,2 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета
за 3 минуты
. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:379138 арт:088h3321 T-образная гайка 36мм для трубч. радиаторов (Ед. шт.)
по запросу
В корзину

Габариты:

0,01 x 0,005 x  0,01 м. 0,03 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета
за 3 минуты
. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:061965 арт:088h3233 Винт М 4 х 40 мм (Ед. шт.)
Скидка 83%!
€   0,01 0,94 р. В корзину

Габариты:

0,01 x 0,01 x  0,01 м. 0,05 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:372426 арт:088h3263 Главная батарея питания для NNB-STD (Ед. шт) по запросу В корзину

Габариты:

0,1 x 0,1 x  0,1 м. 10 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:377634 арт:088h3338 Импульсный адаптер двухканальный INDIV PAD для подключения 2 счетчиков (воды, электричества, газа) с импульсным выходом (Ед. шт.) по запросу В корзину

Габариты:

0,2 x 0,05 x  0,2 м. 0,5 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:378781 арт:088h3295 Инфракрасный программатор INDIV OPT с подключением USB (Ед. шт.) по запросу В корзину

Габариты:

0,1 x 0,1 x  0,1 м. 0,4 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:061964 арт:088h3230 Крепежная гайка 64 мм (Ед. шт.) по запросу В корзину

Габариты:

0,065 x 0,03 x  0,03 м. 0,05 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:354567 арт:088h3319 Приварная шпилька М 3 х 8 мм (Ед. шт.) Скидка 80%! €   0,01 0,94 р. В корзину

Габариты:

0,01 x 0,01 x  0,01 м. 0,01 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:350453 арт:088h3335 Сетевой узел с встроенным Ethernet коммуникационным модулем NNV-IP (снято с производства) (Ед. шт.) по запросу В корзину

Габариты:

0,1 x 0,08 x  0,02 м. 1,5 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:350452 арт:088h3332 Сетевой узел стандартный NNB-std, питание от литиевой батареи (снят с производства) (Ед. шт.) по запросу В корзину

Габариты:

0,1 x 0,08 x  0,03 м. 1,5 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:167643 Тепловой адаптер 55 мм (088h3212) (Ед. шт.) по запросу В корзину

Габариты:

0,05 x 0,02 x  0,01 м. 0,01 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:232956 арт:088h3211 Тепловой адаптер стандартный 40 мм (снято с производства) (Ед. шт.) по запросу В корзину

Габариты:

0,06 x 0,03 x  0,015 м. 0,06 кг.

На этот товар возможны скидки! Звоните! 8 (495) 645-57-88 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться

Данные обновлены 26. 05.21    Рублевые цены расcчитаны по курсу ЦБ +5% 1€ = 94,4522 р. 1$ = 77,0661 р.

Indiv 5 инструкция по эксплуатации

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

  • актуальную информацию;
  • данные по итогам предыдущего временного периода;
  • дату завершения текущего цикла работы Danfoss Indiv 5r;
  • калибровочный коэффициент;
  • контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.

Описание

Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур At =(tm - 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.

Показание устройств для распределения тепловой энергии электронных INDIV-5,

INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом:

rt{t) - 20 ли5

а если t

где tz - стартовая температура - температура, при превышении которой начинается процесс интегрирования, °С,

R - скорость нарастания отображаемого отсчета, 1/ч

Время в часах.

Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):

Текущая скорость нарастания отображаемого отсчета (2 с)

Проверка дисплея (все включено) (0,5 с)

Проверка дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральная величина на текущую дату (мигание) (5 с)

Контрольная сумма (2 с)

Проверочный коэффициент (1 с)

Сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:

Пластинчатые радиаторы;

Трубчатые радиаторы;

Панельные радиаторы с горизонтальным и вертикальным потоком воды;

Радиаторы с внутренними заслонками в трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.

Таблица 1

если t > tz то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики устройств INDIV-5, INDIV-5R, INDIV-5R-1 приведены в таблице 2.

Таблица 2

Характеристика

Значение характеристики

Диапазон температуры отопительного прибора (температура в точке монтажа)

от 30 до 105 °C

Стартовая температура tz

40 °С - июнь, июль и август

30 °С - во все остальные месяцы года

Пределы допускаемой относительной погрешности измерений, %

при 5 °С

при 10 °С

при 15 °С

при 40 °С

Масса, не более

3-вольтовая литиевая батарея

Тип дисплея

жидкокристаллический дисплей 5 разрядов (00000...99999)

Температура хранения и транспортирования

от - 60 до + 50 °C

Срок службы (типовой)

10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Поверка

осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 12.07.2012г.

Основные средства поверки:

Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10, At= ± (0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2 Техническая документация изготовителя Danfoss GmbH, Германия.

при осуществлении торговли и товарообменных операций

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

  • актуальную информацию;
  • данные по итогам предыдущего временного периода;
  • дату завершения текущего цикла работы Danfoss Indiv 5r;
  • калибровочный коэффициент;
  • контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Монтаж

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Рекомендуем также

50789-12: INDIV-5, INDIV-5R, INDIV-5R-1 Устройства для распределения тепловой энергии электронные

Назначение

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.

Описание

Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур At =(tm - 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.

Показание устройств для распределения тепловой энергии электронных INDIV-5,

E = \ R ■ dt,

INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом:

* /1/

rt{t) - 20 ли5

а если t < tz то R = 0.

60

\ /

где tz - стартовая температура - температура, при превышении которой начинается процесс интегрирования, °С,

R - скорость нарастания отображаемого отсчета, 1/ч

•    - время в часах.

Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

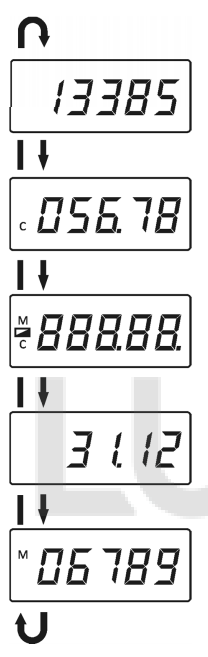

Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):

•    текущая скорость нарастания отображаемого отсчета (2 с)

•    проверка дисплея (все включено) (0,5 с)

•    проверка дисплея (все выключено) (0,5 с)

•    дата (2 с)

•    интегральная величина на текущую дату (мигание) (5 с)

•    контрольная сумма (2 с)

•    проверочный коэффициент (1 с)

•    сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:

-    Пластинчатые радиаторы;

-    Трубчатые радиаторы;

-    Панельные радиаторы с горизонтальным и вертикальным потоком воды;

-    Радиаторы с внутренними заслонками в трубе;

-    Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.

Таблица 1

если t > tz то R =

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

CAL56

EHKV512

V1.0

ABF4

Двухбайтовая сумма с переполнением

CAL50

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики устройств INDIV-5, INDIV-5R, INDIV-5R-1 приведены в таблице 2.

Таблица 2

Характеристика

Значение характеристики

Диапазон температуры отопительного прибора (температура в точке монтажа)

от 30 до 105 °C

Стартовая температура tz

40 °С - июнь, июль и август

30 °С - во все остальные месяцы года

Пределы допускаемой относительной погрешности измерений, %

при 5 °С < At <10 °C 12 %

при 10 °С < At <15 °C 8 %

при 15 °С < At <40 °C 5 %

при 40 °С < At 3 %

Масса, не более

60 г

Питание

3-вольтовая литиевая батарея

Тип дисплея

жидкокристаллический дисплей 5 разрядов (00000...99999)

Температура хранения и транспортирования

от - 60 до + 50 °C

Срок службы (типовой)

10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Наименование

Кол-во, шт

Примечание

Устройство для распределения тепловой энергии электронное INDIV-5 (INDIV-5R, INDIV-5R-1)

1

Модификация согласно заказа

Монтажный комплект

1

В зависимости от модификации устройства и типа отопительного прибора

Выносной датчик температуры

1

Cогласно заказа

Паспорт

1

Руководство по эксплуатации

1

На партию

Поверка

осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 12.07.2012г.

Основные средства поверки:

Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10, At= ± (0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2    Техническая документация изготовителя Danfoss GmbH, Германия.

Рекомендации к применению

при осуществлении торговли и товарообменных операций

Danfoss Indiv 5 – реальная экономия с минимальными затратами

Опубликовано lpunity в

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус  Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

  • актуальную информацию;
  • данные по итогам предыдущего временного периода;
  • дату завершения текущего цикла работы Danfoss Indiv 5r;
  • калибровочный коэффициент;
  • контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Монтаж

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

От нового INDIV-5(R) «не отвертится» ни один радиатор

В октябре 2012 на российский рынок поступил новый радиаторный счетчик-распределитель INDIV-5(R) для поквартирного учета тепловой энергии в зданиях с вертикальной разводкой системы отопления. Новинка пришла на смену предыдущей модели INDIV-3(R) и подходит для установки на любые типы отопительных приборов.

«Раньше для радиаторов обычно использовали INDIV со встроенным термодатчиком (компактное исполнение), а для конвекторов предпочитали выносной датчик. Новый счетчик-распределитель подходит для любого прибора отопления», – комментирует Светлана Никитина, руководитель направления «Поквартирный учет тепла» компании «Данфосс», (крупнейшего мирового производителя энергосберегающего оборудования для систем отопления).

В компактном исполнении прибор крепится между секциями чугунного/алюминиевого радиатора или на непрофиллированном краю панели стального радиатора.

При использовании конвектора с кожухом термодатчик крепится под него, распределитель устанавливают на стене. В результате кожух не мешает визуально считывать данные с прибора, а также не препятствует передаче показаний на подъездный концентратор по радиоканалу.

Термодатчик (встроенный в прибор или выносной) измеряет температуру поверхности радиатора. Можно считывать данные с дисплея или автоматически передавать по радио на  этажный, подъездный (домовой) концентраторы и через Интернет в ЕИРЦ. Затем специальная программа анализирует полученные показания и производит расчеты в соответствии с предварительно внесенными данными обо всех отопительных приборах.

Для нового счетчика-распределителя «Данфосс» модифицировал радиосистему сбора данных, включающую в себя сетевые узлы NNB-Std, домовые концентраторы NNV-IP и импульсные адаптеры INDIV PAD.

Новое оборудование уже доступно к заказу. Более подробно с техническими характеристиками и примерами подбора можно ознакомиться на сайте www.heating.danfoss.ru

Данфосс приступила к выпуску распределительного шкафа для квартирных систем отопления

На российском предприятии «Данфосс» состоялся торжественный запуск производственной линии по выпуску нового продукта, разработанного российскими инженерами специально для отечественного рынка. Новый продукт - шкаф с узлом присоединения для горизонтальных двухтрубных систем (ШКСО–1 Danfoss) просто и с высокой эффективностью решает ряд задач, связанных с разработкой, проектированием и эксплуатацией горизонтальных квартирных систем отопления.

На мероприятии присутствовали представители проектных и строительных организаций, в том числе «Моспроект», МНИИТЭП «СантехНИИпроект», «Межрегионсоюзэнерго», «НИИ сантехники», а также Анджей Крамер (Andrzej Kramer) - вице-президент Департамента термостатики Global Danfoss.

В рамках презентации были анонсированы и другие перспективные разработки инженеров компании - универсальный счетчик-распределитель INDIV-5R для индивидуального учёта тепловой энергии в домах с вертикальной разводкой системы отопления и уникальный запорно-регулирующий кран JiP BaBV для централизованных тепловых сетей, выполняющий одновременно функцию балансировки и перекрытие потока.

Также потребителям предложено новое поколение стальных клапанов под приварку для конвекторов системы отопления (однотрубная и двухтрубная версии). Они отличаются улучшенными техническими характеристиками, простотой и надёжностью в условиях индустриального производства отопительных приборов.

Эксперты оценили характеристики распределительного шкафа ШКСО–1 Danfoss и перспективы применения оригинального технического решения. В последние годы в России развивается строительство многоквартирных жилых домов с учётом новых подходов к созданию квартирных систем отопления, основанных на принципах учёта энергопотребления и энергоэффективности.

«Именно поэтому появилась идея создать продукт, с одной стороны учитывающий все возможности по энергосбережению, с другой – отвечающий задачам тиражирования при комплексной застройке жилых кварталов, - отмечает Александр Дубняков, инженер компании «Данфосс», стоявший у истоков новой разработки.

На сегодняшний день создано несколько вариантов нового продукта – как для типовых многоквартирных домов, так и для жилья по индивидуальным проектам. ШКСО–1 Danfoss отвечает за гидравлическую устойчивость системы отопления, позволяет организовать учёт потребления тепловой энергии в каждой квартире, даёт возможность уменьшить расход тепла на 10-15%. Его применение обеспечивает возможность оперативной замены запорно-регулирующей арматуры и отопительных приборов в квартире без отключения общедомовой системы.

В конечном итоге, новое решение позволяет получить жилье с новыми потребительскими свойствами, отвечающее повышенным требованиям владельцев квартир к условиям жизни и уровню комфорта.

«Данный подход является наиболее прогрессивным в развитии отопительной инженерии, он одновременно решает задачи гидродинамики и повышения надёжности системы отопления», - считает Валерий Карпов, главный специалист технического отдела по отоплению компании «Моспроект».

Тамила Садовская, главный специалист института «СантехНИИпроект», заслуженный строитель России, считает, что в ближайшей перспективе вопрос индивидуального учёта тепловой энергии выйдет для потребителей на первый план, а предлагаемое «Данфосс» решение достаточно просто и надёжно позволяет решить эту задачу.

Наличие в распределительном шкафу теплосчётчика обеспечивает индивидуальный учёт фактического теплопотребления для каждой квартиры. Ультразвуковой теплосчётчик Sonometеr 1100 гарантирует точность измеряемых параметров, а через дополнительные модули связи полученные данные передаются в диспетчерскую для контроля и начисления платежей.

«У этого прибора очень хорошие показатели, он начинает учитывать теплопотребление при расходе от 6 литров в час, - высказал своё мнение Виталий Сасин, начальник отдела отопительных приборов и систем отопления «НИИ сантехники», директор научно-технической фирмы «Витатерм», член Президиума НП «АВОК». – Применение ультразвукового метода является весьма перспективным и правильным направлением».

Как отметил Анджей Крамер (Andrzej Kramer), вице-президент Департамента термостатики Global Danfoss, появление распределительного шкафа ШКСО-1 - это результат кропотливой работы специалистов, которые создали продукт с уникальными характеристиками, удовлетворяющий потребностям клиентов при новом жилищном строительстве.

«Через несколько месяцев компания будет отмечать двадцатилетие своей работы, - заявил на презентации Михаил Шапиро, генеральный директор «Данфосс» в России. – За прошедшие годы мы успели многое сделать. Самое важное – у нас много соратников в деле внедрения энергосберегающих решений, наши партнеры присутствуют во всех регионах страны. Мы являемся крупнейшим российским производителем терморегуляторов, выпускаем шаровые краны различного диаметра. Теперь запущено производство ещё одного продукта. И всё это объективный результат нашего развития».

В честь знаменательного события – начала производства новой продукции - был испечен огромный фруктовый торт, который с удовольствием продегустировали и гости, и сотрудники компании «Данфосс».


Наша компания может предложить такую услугу как срочный выкуп квартир в Москве на гарантированных условиях.


Обзор терморегуляторов от Danfoss. Терморегуляторы для радиаторов отопления данфосс Термостат danfoss для радиатора отопления инструкция

Регулирующие клапаны RA-N и RA-NCX предназначены для применения в двухтрубных насосных системах водяного отопления. 2009 | Язык: RU | pdf 1.27 Mb

Прибор Danfoss серии PFM 5000 Standard предназначен для измерения перепада давлений, расхода и температуры, для проведения гидравлической балансировки систем тепло- и холодоснабжения. Инструкция по эксплуатации. Язык: RU | pdf 887.60 Kb

Редукторные электроприводы Danfoss серии AME 55 QM. Техническое описание. Язык: RU | pdf 136.45 Kb

Электроприводы Danfoss серии AMI 140 для двухпозиционного управления. Техническое описание. Язык: RU | pdf 1.10 Mb

Редукторные электроприводы Danfoss серии AMV 110 NL, AMV 120 NL. Техническое описание. Язык: RU | pdf 122.06 Kb

Термостатический элемент Danfoss серии QT - регулятор температуры обратного теплоносителя при использовании с клапаном AB-QM. Техническое описание. Язык: RU | pdf 1.29 Mb

Автоматизированная информационная измерительная система Comfort Contour. Брошюра Danfoss. Язык: RU | pdf 4.65 Mb

Контроллеры Danfoss серии ECA Connect. Паспорт. Язык: RU | pdf 361.34 Kb

Термоэлектрические приводы Danfoss серии ABNM (нормально закрытые) с аналоговым управлением. Техническое описание. Язык: RU | pdf 327.77 Kb

Термоэлектрические приводы Danfoss серии ABV. Техническое описание. Язык: RU | pdf 138.87 Kb

Редукторные электроприводы Danfoss серии АМВ 162/182 (230 В) для поворотных регулирующих клапанов. Инструкция по монтажу. Язык: RU | pdf 1.34 Mb

Электроприводы Danfoss серии AME 10 - EI96L11F. Инструкция по эксплуатации. Язык: RU, EN, DE, IT, PL, FR, ES | pdf 799.92 Kb

Редукторные электроприводы Danfoss серии AME 15(ES), AME 16, AME 25, AME 35. Техническое описание. Язык: RU | pdf 605.78 Kb

Редукторные электроприводы Danfoss серии AME 85, AME 86. Техническое описание. Язык: RU | pdf 487.78 Kb

Редукторные электроприводы Danfoss серии AME 130, AME 140, AME 130H, AME 140H. Техническое описание. Язык: RU | pdf 864.29 Kb

Редукторные электроприводы Danfoss серии AMV 435. Техническое описание. Язык: RU | pdf 930.12 Kb

Редукторные электроприводы Danfoss серии AMV 438SU (с возвратной пружиной). Техническое описание. Язык: RU | pdf 687.15 Kb

Термоэлектрические приводы Danfoss серии TWA. Техническое описание. Язык: RU | pdf 285.27 Kb

Встраиваемые модули расширения входов / выходов Danfoss серии ECA 32 для контроллеров ECL Comfort 310/310B. Техническое описание. Язык: RU | pdf 757.87 Kb

Регуляторы температуры Danfoss серии ECL Comfort 110 для систем отопления и горячего водоснабжения (ГВС). Техническое описание. Язык: RU | pdf 767.25 Kb

Универсальные регуляторы температуры Danfoss серии ECL Comfort 210 / 210 В и блок дистанционного управления ЕСА 30. Техническое описание. Язык: RU | pdf 1.16 Mb

Универсальные регуляторы температуры Danfoss серии ECL Comfort 310 / 310 В и блок дистанционного управления ЕСА 30. Техническое описание. Язык: RU | pdf 1.25 Mb

Ключи программирования Danfoss серии A214, A314 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 5.56 Mb

Электронный ключ приложения Danfoss серии A217, A317 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 4.08 Mb

Ключи программирования Danfoss серии A230 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 2.43 Mb

Ключи программирования Danfoss серии A231, A331 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 3.16 Mb

Ключи программирования Danfoss серии A260 для регуляторов температуры ECL Comfort 210. Инструкция по эксплуатации. Язык: RU | pdf 2.02 Mb

Ключи программирования Danfoss серии A266 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 3.52 Mb

Ключи программирования Danfoss серии A275, A375 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 6.43 Mb

Ключи программирования Danfoss серии A275, A375 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по установке. Язык: RU | pdf 3.05 Mb

Ключи программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 2.92 Mb

Ключи программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 1.34 Mb

Ключи программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 3.08 Mb

Ключи программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 3.64 Mb

Ключи программирования Danfoss серии A376 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 5.06 Mb

Ключи программирования Danfoss серии A376 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 2.31 Mb

Коммуникационные возможности регуляторов температуры Danfoss серии ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 673.15 Kb

OPC-сервер для регуляторов температуры Danfoss серии ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 999.75 Kb

USB драйвер. Подключение регуляторов температуры ECL Comfort 210 / 310 к ПК. Инструкция по установке. Язык: RU | pdf 223.44 Kb

Новые контроллеры Danfoss ECL Comfort 210 / 310 – это расширенные функциональные возможности и максимальная эффективность. Брошюра. Язык: RU | pdf 2.97 Mb

Регуляторы температуры Danfoss серии ECL Comfort 210 / 310. Руководство пользователя. Язык: RU | pdf 3.85 Mb

Подбор ключей ECL. Инструкция по эксплуатации. Язык: RU | pdf 267.81 Kb

Подбор ключей ECL. Инструкция по эксплуатации. Таблица перевода с кодами. Язык: RU | pdf 18.62 Kb

Коммутационная панель Danfoss серии FH-WC для управления системами напольного отопления. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 85.25 Kb

Коммутационная панель Danfoss серии FH-WC (230V) для управления системами напольного отопления. Инструкция по монтажу. Язык: RU, EN, DE, IT, FR | pdf 2.37 Mb

Шкаф с узлом присоединения квартирной системы отопления-1-В1 (ШКСО-1-В1). Техническое описание. Язык: RU | pdf 1.18 Mb

Шкаф с узлом присоединения квартирной системы отопления-1-В4, В7 (ШКСО-1-В4, В7). Техническое описание. Язык: RU | pdf 1.24 Mb

Шкаф с узлом присоединения квартирной системы отопления ШКСО-1 В1 для подключения одной квартиры. Инструкция по обслуживанию. Язык: RU | pdf 1.28 Mb

Шкаф с узлом присоединения квартирной системы отопления ШКСО-1 В1 для подключения одной квартиры. Инструкция по установке. Язык: RU | pdf 1.04 Mb

Квартирные теплосчетчики Danfoss серии M-CAL Compact (модификация 447). Паспорт. Язык: RU | pdf 241.12 Kb

Квартирные теплосчетчики Danfoss серии M-CAL Compact (модификация 447). Брошюра. Язык: RU | pdf 246.47 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС. Паспорт. Язык: RU | pdf 498.30 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС. Техническое описание. Язык: RU | pdf 202.01 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, о температуре, расходе теплоносителя и сопутствующих данных в закрытых системах водяного отопления индивидуальных потребителей (поквартирный учет). Информационный буклет. Язык: RU | pdf 444.39 Kb

Квартирные теплосчетчики Danfoss серии Sonometer 500. Паспорт. Язык: RU | pdf 293.87 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 500 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартир, коттеджей, офисных помещений). Информационный буклет. Язык: RU | pdf 394.82 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 1100 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартир, коттеджей, офисных помещений). Информационный буклет. Язык: RU, EN | pdf 242.78 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 1100. Паспорт. Язык: RU, EN | pdf 1.23 Mb

Дистанционный контроллер MBus ID = 0x2F для квартирных теплосчетчиков Danfoss серии Sonometer 1100. Инструкция по эксплуатации. Язык: RU, EN | pdf 1.70 Mb

Квартирные теплосчетчики Danfoss серии Sonometer 1000. Паспорт. Язык: RU, EN | pdf 1.68 Mb

Расходомер ультразвуковой Sono 1500 CT для измерения расхода и объема различных жидкостей на объектах коммунального хозяйства и в других отраслях промышленности при технологических и учетно-расчетных операциях. Паспорт. Язык: RU | pdf 400.05 Kb

Тепловычислители СПТ 943 для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения. Инструкция по эксплуатации. Язык: RU | pdf 607.48 Kb

Преобразователи импульсных сигналов Danfoss серии Hydro Port Pulse для подключения к M-bus сети устройств учета ресурсов, обладающих импульсным выходом. Паспорт. Язык: RU | pdf 300.96 Kb

Преобразователи импульсных сигналов Danfoss серии Hydro Port Pulse. Техническое описание. Язык: RU | pdf 139.01 Kb

Преобразователи импульсных сигналов Danfoss серии Izar Port Pulse Mini. Паспорт. Язык: RU | pdf 252.97 Kb

Преобразователи импульсных сигналов Danfoss серии Izar Port Pulse Mini. Техническое описание. Язык: RU | pdf 128.78 Kb

Концентраторы Danfoss серии Izar Center, Izar Center Memory - преобразователи сигналов M-Bus. Паспорт. Язык: RU | pdf 360.97 Kb

Концентраторы Danfoss серии Izar Center, Izar Center Memory 60, 120, 250 - преобразователи сигналов M-Bus. Техническое описание. Язык: RU | pdf 277.00 Kb

Система диспетчеризации индивидуального учета тепловой энергии M-bus. Техническая информация для проектировщиков, монтажников, инженеров по продаже. Язык: RU | pdf 727.36 Kb

Радиаторные счетчики - распределители Danfoss серии INDIV-3, INDIV-3R, INDIV-3R2, INDIV-3RD. Паспорт. Язык: RU | pdf 460.78 Kb

Радиаторные распределители тепла INDIV-3 для организации поквартирного учета тепла в жилых зданиях с вертикальной разводкой системы отопления. Информационный буклет. Язык: RU | pdf 486.92 Kb

Импульсный адаптер Danfoss серии INDIV PAD. Техническое описание. Язык: RU | pdf 253.81 Kb

Комплект радио модуля INDIV RM для персонального компьютера. Техническое описание. Язык: RU | pdf 198.32 Kb

Сетевые узлы NNV- и NNB-. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 515.57 Kb

Система индивидуального учета энергоресурсов Danfoss серии INDIV AMR с дистанционным беспроводным считыванием показаний приборов учета. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 647.70 Kb

Импульсный адаптер Danfoss серии INDIV PAD. Паспорт. Язык: RU | pdf 338.95 Kb

Сетевые узлы Danfoss серии NNB, NNV. Паспорт. Язык: RU | pdf 335.04 Kb

Проектирование системы INDIV AMR. Информационный буклет. Язык: RU | pdf 5.70 Mb

Электронные устройства Danfoss серии INDIV-5, INDIV-5R, INDIV-5R-1 для распределения тепловой энергии. Паспорт. Язык: RU | pdf 282.60 Kb

Установка счетчиков - распределителей тепла Danfoss серии INDIV-5 (5R) на биметаллические радиаторы. Инструкция по монтажу. Язык: RU | pdf 1.16 Mb

Установка счетчиков - распределителей тепла Danfoss серии INDIV-5 (5R) на чугунные секционные радиаторы. Инструкция по монтажу. Язык: RU | pdf 908.17 Kb

Установка счетчиков - распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы "Аккорд". Инструкция по монтажу. Язык: RU | pdf 1.01 Mb

Установка счетчиков - распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы "Универсал" с приваренным кронштейном. Инструкция по монтажу. Язык: RU | pdf 2.54 Mb

Установка счетчиков - распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы "Универсал" с прямым клапаном. Инструкция по монтажу. Язык: RU | pdf 3.03 Mb

Установка счетчиков - распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы "Универсал" с клапаном U-bend. Инструкция по монтажу. Язык: RU | pdf 3.01 Mb

Установка счетчиков - распределителей тепла Danfoss серии INDIV-5 (5R) на панельные радиаторы. Инструкция по монтажу. Язык: RU | pdf 906.56 Kb

Радиаторные распределители Danfoss серии INDIV (модификации INDIV-5, INDIV-5R). Информационный буклет. Язык: RU | pdf 1.02 Mb

Радиаторные распределители Danfoss серии INDIV-5,INDIV-5R. Инструкция по эксплуатации. Язык: RU | pdf 122.73 Kb

Регуляторы давления "до себя" Danfoss серии AVA (PN 25 / DN 15 - 50). Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | pdf 1.70 Mb

Регуляторы давления "до себя" Danfoss серии AVA-AVDS. Сервисные комплекты. Инструкция по монтажу. Язык: RU, EN, DE, IT, FR, ES | pdf 4.76 Mb

Клапаны - регуляторы давления "до себя" Danfoss серии AVА (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | pdf 591.49 Kb

Регуляторы давления "после себя" Danfoss серии AVD, AVDS - PN 16, 25 / DN 15 - 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | pdf 2.62 Mb

Клапаны - регуляторы давления "после себя" Danfoss серии AVD - для воды, AVDS - для пара (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | pdf 1.02 Mb

Клапаны - регуляторы давления "до себя" Danfoss серии AVDO. Техническое описание. Язык: RU | pdf 721.33 Kb

Регуляторы перепуска Danfoss серии AVDO2. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 698.14 Kb

Регуляторы давления "до себя" Danfoss серии AVDO. Инструкция по эксплуатации. Язык: RU | pdf 827.43 Kb

Клапаны - регуляторы перепада давлений Danfoss серии AVP - с переменной настройкой для подающего и обратного трубопровода; AVP-F - с фиксированной настройкой для обратного трубопровода (Ру16). Техническое описание. Язык: RU, EN | pdf 2.44 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F. Аксессуары SP AV. Инструкция по монтажу. Язык: RU, EN | pdf 739.51 Kb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (SP AV PN 16). Сервисные комплекты. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.42 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (PN 16,25 / DN 15 – 50). Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 2.11 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (SP AV PN 25). Сервисные комплекты. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.79 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F. Аксессуары. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 748.53 Kb

Клапаны - регуляторы перепада давлений Danfoss серии AVP - с переменной настройкой для подающего и обратного трубопровода; AVP-F - с фиксированной настройкой для обратного трубопровода (Ру 25). Техническое описание. Язык: RU, EN | pdf 1.21 Mb

Регуляторы температуры Danfoss серии AVTB. Техническое описание. Язык: RU | pdf 776.24 Kb

Регуляторы температуры прямого действия Danfoss серии AVTB. Инструкция по монтажу. Язык: RU | pdf 1.63 Mb

Регуляторы температуры Danfoss серии AVTB, sensor Ø9.5/180 mm. Инструкция по эксплуатации. Язык: RU | pdf 80.08 Kb

Регуляторы температуры Danfoss серии AVTB. Инструкция по монтажу. Язык: RU | pdf 655.69 Kb

Регуляторы температуры RAVК/RAV8 (VMT8, VMA, VMV) прямого действия для применения в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | pdf 1.09 Mb

Регуляторы температуры RAVК (25-45 °C). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.48 Mb

Регуляторы температуры RAVК (25-65 °C). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.49 Mb

Регуляторы давления "до себя" Danfoss серии AFA / VFG 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 6.02 Mb

Регуляторы давления "до себя" Danfoss серии AFA / VFG 2 (21). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 884.65 Kb

Регуляторы давления "после себя" Danfoss серии AFD / VFG(S) 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.74 Mb

Регуляторы давления "после себя" Danfoss серии AFD / VFG2 (21), AFD / VFGS2 (для пара). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 951.72 Kb

Регуляторы перепада давлений Danfoss серии AFP / VFG 2 (21) DN 15 - 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.37 Mb

Регуляторы перепада давлений Danfoss серии AFP / VFG 2. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 849.64 Kb

Регуляторы сброса перепада давления Danfoss серии AFPA / VFG 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации.

Перепускные клапаны Danfoss серии AFPA / VFG 2. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 678.71 Kb

Перепускные клапаны (регуляторы) Danfoss серии AVPA PN 16, 25/DN 15 - 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.17 Mb

Перепускные клапаны (регуляторы) Danfoss серии AVPА (Ру 16 и Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 887.98 Kb

Регуляторы перепада давления, ограничители расхода Danfoss серии AFPB(-F) / VFQ2(21) Ду 15-125. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 597.42 Kb

Регуляторы перепада давлений Danfoss серии AFPB-F / VFQ2 с фиксированной настройкой и ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, FR | pdf 197.75 Kb

Регуляторы перепада давления, ограничители расхода Danfoss серии AFPQ (4) / VFQ 2 (21) DN 15 - 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 601.56 Kb

Регуляторы перепада давлений с автоматическим ограничением расхода Danfoss серии AFPQ / VFQ2 – для установки на обратном трубопроводе, AFPQ 4 / VFQ2 – для установки на подающем трубопроводе. Техническое описание. Язык: RU, EN, DE, FR | pdf 651.95 Kb

Регуляторы расхода Danfoss серии AFQ / VFQ 2 DN 15 - 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 1.23 Mb

Регуляторы расхода Danfoss серии AFQ / VFQ 2. Техническое описание. Язык: RU, EN, DE, FR | pdf 503.85 Kb

Приводы Danfoss серии AFT 06, 26, 17, 27 для регуляторов температуры. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.72 Mb

Термостатические элементы Danfoss серии AFT 06, 26, 17, 27 для регуляторов температуры. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 247.06 Kb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F, AVPBT, AVPBT-F (PN 16,25/DN 15 – 50) с ручным ограничением расхода. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.01 Mb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F (Ру 25) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.07 Mb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F (Ру 16) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.90 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ-F, AVPQ 4, AVPQT (PN 16,25 / DN 15 – 50) с автоматическим ограничением расхода. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.25 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ 4 (Ру 25) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.41 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ-F (Ру 16) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.97 Mb

Регуляторы-ограничители расхода Danfoss серии AVQ (в комбинации с регулятором температуры - AVQT) PN 16, 25/DN 15 - 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.99 Mb

Регуляторы расхода Danfoss серии AVQ (Ру 25) для подающего и обратного трубопроводов. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 496.04 Kb

Регуляторы расхода Danfoss серии AVQ (Ру 16). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 482.70 Kb

Регуляторы температуры Danfoss серии AVT. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.05 Mb

Регуляторы температуры Danfoss серии AVT/VG – с наружной резьбой, AVT/VGF – фланцевый (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 887.47 Kb

Регуляторы температуры Danfoss серии AVTQ. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.02 Mb

Регуляторы температуры Danfoss серии AVTQ (Ду 20) с коррекцией по расходу. Техническое описание. Язык: RU, EN | pdf 485.27 Kb

Регуляторы температуры Danfoss серии AVTQ (Ду 15) с коррекцией по расходу. Техническое описание. Язык: RU, EN | pdf 680.90 Kb

Регуляторы температуры Danfoss серии FJV. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 566.50 Kb

Регуляторы температуры обратного теплоносителя Danfoss серии FJV. Техническое описание. Язык: RU, EN | pdf 354.36 Kb

Регуляторы температуры обратного теплоносителя Danfoss серии FJV. Паспорт. Язык: RU, EN | pdf 221.26 Kb

Регуляторы температуры Danfoss серии RAVI. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.66 Mb

Регуляторы температуры Danfoss серии RAVI / RAV8 (VMT8, VMA, VMV). Техническое описание. Язык: RU | pdf 986.78 Kb

Регуляторы температуры Danfoss серии RAVV. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.23 Mb

Регуляторы температуры Danfoss серии RAVV / RAV8 (VMT8, VMA) для применения в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | pdf 1.13 Mb

Радиаторные счетчики-распределители, индивидуальный учет. Учет тепла с помощью квартирных распределителей Принцип работы распределителей

Счетчик Indiv 5 и его улучшенная модификация Indiv 5R являются радиаторами-распределителями для организации учета тепла для каждой отдельной квартиры. Эти устройства предназначены для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Indilation 5 измеряет и регистрирует разницу температуры радиатора и воздуха в помещении.Термодатчик встроен в корпус Danfoss IndiV 5. Температура воздуха запрограммирована как постоянное значение 20 ° C. Это усреднение вносит определенную ошибку в показания IndiBoss Indilation, однако это не такая серьезная проблема. Но остальные расчеты будут произведены с максимальной точностью, даже если вы накроете распределитель счетчика IndiV 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как читать показания Indiv 5, проблем не возникнет даже у человека далекого от техники.На мониторе попеременно появляется:

  • соответствующая информация;
  • данных по результатам предыдущего раза;
  • дата завершения текущего цикла данфосс работы Indiv 5R;
  • Калибровочный коэффициент
  • ;
  • Контрольная сумма
  • и так далее.

Все расчеты в автоматическом режиме выполняет программа AMR, предоставленная управляющей компанией, на балансе которой находится дом.

Установить теплосчетчик Danfoss на радиатор не очень сложно.Устройство крепится к панельному отопительному оборудованию с помощью монтажного комплекта. Важно четко придерживаться инструкций производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить счетчик радиатора распределителя Индив 5 на поверхности аккумуляторной батареи невозможно. В таких случаях придется поставить выносной датчик с соединительным кабелем и отключить встроенный. Это решение обычно предназначено для агрегатов с кожухом.

Распределитель

INDIV 5, установленный на прилавке, не сильно ударит по вашему бюджету. Однако приобретать устройство можно только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуального и универсального счетов. Для этого необходимо, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5R в Москве и другая полезная информация Оборудование, ждем вас на нашем сайте.

Счетчик распределитель Индив 5р. Danfoss входит в комплект считывателя с установленным радиомодулем, работающим на разрешенной частоте 868,95 МГц. Эта система используется для беспроводного доступа к счетчику и для удаленной передачи накопленных показаний на сетевых узлах в автоматизированные измерительные радиосистемы INDIV AMR. Диспенсер определяет процент от общей тепловой энергии, потребляемой в доме, измеренной через общий счетчик тепла, которая поступает на конкретный радиатор.

Принцип счетных показаний - это распределение обработанной тепловой энергии общего назначения по показаниям отдельных учетных приборов, установленных на отдельных радиаторах.

Распределитель счетчиков Indiv 5R прост в установке, так как он имеет компактные размеры и универсальное крепление. Устанавливается практически на любые системы отопления. Для крепления распределителя предусмотрены разные монтажные комплекты. При установке корпус фиксируется на монтажной пластине термоадаптер со специальной пломбой-защелкой, исключающей несанкционированный доступ к устройству и элементам крепления.

Собирает показания потребления в несколько этапов, начиная с последней контрольной даты, до указания коэффициента израсходования за год. Постоянно проводит тестирование, чтобы гарантировать простоту использования с хранением и передачей сообщений об ошибках. Отображает указание контрольной суммы результатов как за текущий, так и за определенный день.

Счетчик Indiv 5 и его улучшенная модификация Indiv 5R являются радиаторами-распределителями для организации учета тепла для каждой отдельной квартиры.Эти устройства предназначены для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Indilation 5 измеряет и регистрирует разницу температуры радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss IndiV 5. Температура воздуха запрограммирована как постоянное значение 20 ° C. Это усреднение вносит определенную ошибку в показания IndiBoss Indilation, однако это не такая серьезная проблема.Но остальные расчеты будут произведены с максимальной точностью, даже если вы накроете распределитель счетчика IndiV 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как читать показания Indiv 5, проблем не возникнет даже у человека далекого от техники. На мониторе попеременно появляется:

  • соответствующая информация;
  • данных по результатам предыдущего раза;
  • завершение текущего рабочего цикла Danfoss Indiv 5R;
  • Калибровочный коэффициент
  • ;
  • Контрольная сумма
  • и так далее.

Все расчеты в автоматическом режиме осуществляет программа AMR, предоставленная управляющей компанией, на балансе которой находится дом.

Установка

Установить теплосчетчик Danfoss на радиатор не очень сложно. Устройство фиксируется на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкций производителя Indiv 5 относительно правил установки для конкретных приборов.Иногда возникает ситуация, когда закрепить счетчик радиатора распределителя Индив 5 на поверхности аккумуляторной батареи невозможно. В таких случаях придется поставить выносной датчик с соединительным кабелем и отключить встроенный. Это решение обычно предназначено для агрегатов с кожухом.

Распределитель

INDIV 5, установленный на прилавке, не сильно ударит по вашему бюджету. Однако приобретать устройство можно только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуального и универсального счетов.Для этого необходимо, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5R в Москве и другая полезная информация по технике, ждем вас на нашем сайте.

Устройства для распределения тепловой энергии Электронные Индив-5, Индив-5Р, Индив-5Р-1 предназначены для измерения температуры видимой на поверхности металлической пластины, закрепленной на поверхности нагревательного прибора и отображающей результаты измерения в виде растущего результат в виде интеграла по времени (формула / 1 /), пропорционального нагретой тепловой энергии.

Описание

Принцип работы устройств электронного распределения тепловой энергии Индив-5, Индив-5Р, ИНДИВ-5Р-1 основан на измерении температуры ТМ видимой металлической пластиной, закрепленной на поверхности нагревательного устройства. Измеренная температура используется для расчета разницы температур при = (Tm - 20) ° C и вычисления интеграла по времени. Устройство показывает полученное безразмерное интегральное значение, на основании которого можно рассчитать относительную долю теплопередачи в коллективной системе отопления.Устройства для распределения тепловой энергии Электронные Индив-5, Индив-5Р, ИНДИВ-5Р-1 представлены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция распределителя тепловой энергии электронных Индив-5, Индив-5Р, ИНДИВ-5Р-1 представляет собой непреднамеренный корпус из пластика с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и подключается к тепловой трубке, прижимаясь при установке к видимой металлической пластине из алюминиевого сплава, либо на выносной шайбе крепления кабеля длиной 1.5 или 2,5 м. В видимой металлической пластине имеются отверстия для крепления к поверхности нагревательного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть для однонаправленной радиосвязи (беспроводная шина M-BUS совместима с EN 13757-3 и EN 13757). -4). Исполнение INDIV-5R и INDIV-5R-1 различается составом монтажного комплекта.

Устройства распределения тепловой энергии электронные Индив-5, Индив-5Р, Индив-5Р-1 включают в себя блок питания и микропроцессор с кварцевым генератором, измерение сопротивления датчика температуры, необходимые расчеты и контроль показания буквенно-цифровой жидкости. хрустальный дисплей.

Индикация устройств распределения тепловой энергии электронного инд-5,

INDIV-5R, INDIV-5R-1 формируется по алгоритму:

rT (T) - 20 л5

и если Т.

где Tz - начальная температура - температура начала процесса интегрирования, ° C,

R - скорость приращения отображаемого эталона, 1 / ч

Время в часах.

Для закрепления устройств распределения тепловой энергии электронные Индив-5, Индив-5Р, Индив-5Р-1 с внутренним термометром на нагревательных приборах различной конструкции предусмотрены специализированные монтажные комплекты.При установке корпус фиксируется на видимой на тепловом поле металлической пластине с помощью специальной герметичной прокладки, исключающей несанкционированный доступ к дозатору и органам крепления. Сливной термометр подмывается к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей прибора в режиме измерения автоматически заменяет показания и отображает следующие значения (в скобках указана длительность индикации в секундах):

Текущая скорость приращения отображаемого задания (2 с)

Проверка дисплея (все включено) (0.5 с)

Проверка дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральное значение текущей даты (мигает) (5 с)

Контрольная сумма (2 с)

Проверочный коэффициент (1 с)

Информация о наличии и типе используемого алгоритма радиоканала и типе датчика (встроенный или выносной).

В зависимости от типа работы на дисплее также отображается различная специальная индикация, которая указывает на определенные состояния устройства, включая коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами нагревательных устройств:

Пластиковые радиаторы;

Радиаторы трубчатые;

Панельные радиаторы с горизонтальным и вертикальным протоком воды;

Радиаторы с внутренней заслонкой в ​​трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (программное обеспечение) устанавливается при изготовлении устройства и не может быть передано или изменено.

Таблица 1

если T> Tz, то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

А в ми 3286-2010.

Внешнее программное обеспечение, установленное на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические I. Технические характеристики Приборы Индив-5, Индив-5Р, ИНДИВ-5Р-1 представлены в таблице 2.

стол 2

В компании «Теплосток» вы можете заказать радиаторные счетчики (распределители) тепла. Мы рады предложить продукцию известного бренда IndiV, а также все необходимые для него комплектующие на выгодных условиях.

Актуальность использования представленных моделей

Индивидуальный уход за теплом экономит тепловую энергию И оплачивает ее по фактическому потреблению. В системах вертикальной разводки применяются счетчики-распределители радиаторов.

Представленные в нашем ассортименте модели соответствуют всем установленным требованиям и имеют промежуточный интервал 10 лет.

Основные модели распределителей тепла

  1. Версии Индив-3 и Индив-3Р. Эти распределители имеют один встроенный датчик температуры.В таких устройствах используется принцип накопления результирующего отклика во времени со скоростью, которая определяется выходным сигналом встроенного датчика.
  2. Версии инд-3р2 и инд-3. Эти модели имеют 2 датчика температуры (прибор панельного отопления и окружающего воздуха). В распределителе ИндиВ-3Р2 оба датчика встроены в корпус. В приборе НДИВ-3РД датчик температуры воздуха встроенный, а поверхностный датчик отопительного прибора выносной.

Распределители всех типов позволяют вводить в память и отображать результирующие показания в заранее определенный день года.Устройства используются во внутренних системах отопления.

Любой дистрибьютор может быть установлен на:

  1. Секционный радиатор из литой стали или чугуна.
  2. Алюминиевая батарея Отопление.
  3. Трубчатые I. панельные радиаторы.
  4. Трубные регистры.
  5. Конвекторы.

Теплораспределитель решает следующие задачи:

  1. Накопление показаний расхода.
  2. Показатель потребления за предыдущий год.
  3. Показать индикацию контрольной суммы.

Дополнительно распределитель оснащен системой самотестирования.

Технические характеристики ИНДИВ-3:

  1. Диапазон расчетных температур в системах теплоснабжения: 55-105 градусов Цельсия.
  2. Начальная точка отсчета: июнь-август: 40 градусов по Цельсию, сентябрь-май: 30 градусов по Цельсию.
  3. Питание теплораспределителей: литиевая батарея.
  4. Размеры: 40x76x25 мм.
  5. Точность измерения распределителя: соответствует европейскому стандарту EN834.

Преимущества заказа теплосчетчиков в нашей компании

  1. Большой модельный ряд. Вы можете заказать Дистрибьютора Теплакак предыдущего и последнего поколения.
  2. Оптимальная стоимость. Вы можете заказать любую модель дистрибьютора по выгодной цене со скидкой. Оптовым и постоянным покупателям предлагаем участие в специальных акциях.
  3. Помогите при выборе.Наши специалисты готовы рассказать обо всех теплораспределителях, ответить на ваши вопросы.
  4. Достаточный складской запас продукции. У нас Вы можете заказать распределители тепла в любом необходимом количестве, не ожидая поставок от производителя.
  5. Оперативная доставка. В ближайшее время вы можете начать пользоваться услугами любого дистрибьютора. Транспортировка теплосчетчиков осуществляется собственным транспортом компании по Москве и регионам.

Связаться! Контролируйте тепло в современном формате и снижайте затраты.


Кодовый номер

Описание

Цена (евро)

Эскиз

088х3330. Распределитель радиаторный в компактном исполнении Индив-5 с визуальным считыванием показаний с ЖК-дисплеем
30,83
088х3203. Радиаторный распределитель в компактном исполнении Индив-3Р с дистанционной беспроводной передачей данных (Radio)
43,39

Счетчик радиатора Indiv New Generation


Кодовый номер Описание Цена (евро) Эскиз
187F0001 Радиатор Счетчик радиатора в компактном исполнении с ЖК-дисплеем Изменяет Indiv-5 43,39

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3250. Импульсный адаптер двухканальный Indiv Pad для подключения 2-х счетчиков (вода, электричество, газ) с импульсным выходом
74,79
088х3251 Сетевой узел, стандартный с независимым питанием NNB-STD
306,28
088х3257. Сетевой узел с модулем связи для удаленного чтения с интерфейсом GSM-GSM NNV-GSM (Сеть) 1595,22
088х3254. Сетевая сборка с коммуникационным модулем для удаленного чтения с интерфейсом RS232 NNV-232 (сеть) 459,42
088х3256. Сетевой узел с коммуникационным модулем для удаленного чтения с интерфейсом Ethernet NNV-IP (Сеть) 1512,26

Принадлежности для настройки радиосистемы и считывания показаний

Программное обеспечение для радио

Кодовый номер

Описание

Цена (евро)

Программа параметризации счетчиков ИНДМЕТ

Программа для считывания данных со счетчиков Indread

Сервисная программа INDSERV для настройки и чтения данных из системы Indiv AMR

Программа параметризации главного сетевого узла Indcomm, включая соединительный кабель

Набор для монтажа счетчика распределителя на чугунных секционных радиаторах

Зазор между секциями не более 34 мм

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211
1,32
088х3230. Гайка Т-образная, 65 мм
0,85

Болт м 4 x 35 мм

Стоимость комплекта

Зазор между секциями более 34 мм

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3212. Термоадаптер, стандартный, 55 мм
1,32
088х3230. Гайка Т-образная, 65 мм
0,85

Болт м 4 x 35 мм

Стоимость комплекта

Комплект для монтажа счетчика распределителя на панельные радиаторы

Кодовый номер
Описание Цена (евро) Эскиз
088х3211 Термоадаптер, стандартный, 40 мм
1,32

Хвостовая гайка M 3 x 6 мм (требуется при заказе 2 шт.На 1 счетчике)

Болт приварной 3 x 10 мм (требуется 2 шт. На 1 прилавке)

Стоимость комплекта

Комплект для крепления счетчика распределителя к конвекторам

Установка на «Ортемс» (конвекторы «Универсальные», Сантехпром-Авто, КВ)

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211 Термоадаптер, стандартный, 40 мм
1,32
088х3270. Штанга м 3 x 330 мм
2,81

Корончатая гайка M 3 мм (требуется при заказе 2 шт. На 1 счетчике)

Стоимость комплекта

Установка на «Калач» (Конвекторы «Аккорд», «Комфорт», «Прогресс»)

Кодовый номер
Описание Цена (евро) Эскиз
088х3211 Термоадаптер, стандартный, 40 мм
1,32

Гайка хвостовая M 3 x 6 мм (требуется 2 шт.На 1 счетчике)

Болт приварной м 3 x 10 мм (требуется 2 шт. На 1 стойку)

Стоимость комплекта

Набор для монтажа счетчика распределителя на трубчатые радиаторы

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211 Термоадаптер, стандартный, 40 мм
1,32
088х3241.
или
088х3242.
Гайка Т-образная, 36 мм или 45 мм
6,96

Болт м 4 x 35 мм

Стоимость комплекта

Комплект для монтажа распределителя счетчика на алюминиевые радиаторы

Зазор между секциями не более 4 мм
Кодовый номер
Описание Цена (евро) Эскиз
088х3211 Термоадаптер, стандартный, 40 мм
1,32

Болт саморез с 4.2 x 25 мм (требуется 2 шт. На 1 прилавок)

Стоимость комплекта

Зазор между секциями более 4 мм

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211 Термоадаптер, стандартный, 40 мм
1,32

Квадратные шпильки (требуется для заказа 2 шт.На 1 счетчике)

Винт м 3 x 25 мм (требуется 2 шт. На 1 счетчик)

Стоимость комплекта

Дополнительное оборудование

Кодовый номер

Описание

Цена (евро)

Характеристика

Значение спецификации

Диапазон температур нагревательного прибора (температура в точке установки)

от 30 до 105 ° C

Температура запуска TZ

40 ° C - июнь, июль и август

30 ° С - все остальные месяцы года

Пределы допускаемой относительной погрешности измерения,%

в 5 ° C

при 10 ° C

при 15 ° C

при 40 ° C

Масса, не более

Литиевая батарея 3 В

Тип дисплея

жидкокристаллический дисплей 5 разрядов (00000... 99999)

Хранение и транспортировка Хранение

от - 60 до + 50 ° C

Срок службы (типовой)

10 лет + 15 месяцев

Знак одобрения типа

Знак одобрения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также офсетной печатью на аппарате Инд-5, Индив-5Р, Индив-5Р-1.

Полнота

Полнота измерительного инструмента показана в таблице 3. Таблица 3

Проверка

осуществляется по методике, описанной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные Индив-5, Индив-5Р, ИНДИВ-5Р-1. Инструкция по эксплуатации» утвержденного ГТИ России. ФБУ «Ростт - Москва» 12.07.2012

Основные инструменты:

Камера климатическая. Температурный диапазон от 15 до 80 ° С; нестабильность поддержания температуры ± 0.5 ° С;

Термометр сопротивления Платиновый вибрационный эталонный ПЦВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10, при = ± (0,0035 + 10-5 t) ° С

Информация о методах измерения

Информация о методах измерения содержится в документе «Устройства для распределения тепловой энергии электронные Индив-5, Индив-5Р, Индив-5Р-1. Руководство».

Нормативно-техническая документация, устанавливающая требования к устройствам для распределения тепловой энергии электронные Индив-5, Индив-5Р, ИНДИВ-5Р-1

1 ГОСТ Р 52931-2008 «Управление и регулирование технологических процессов.Основные Характеристики. «

2 Техническая документация производителя Danfoss GmbH, Германия.

при совершении торгово-товарных операций

Как установить регулятор температуры Danfoss. Радиаторные термостаторы Danfoss. Такое техническое исполнение дает сразу два серьезных преимущества.

Регулирующие клапаны

RA-N и RA-NCX предназначены для использования в двухтрубных насосных системах водяного отопления. 2009 | Язык: RU | PDF 1,27 МБ.

Серия

Danfoss PFM 5000 Standard предназначена для измерения перепада давления, расхода и температуры, для гидравлической балансировки систем теплоснабжения и холодоснабжения. Руководство пользователя. Язык: RU | PDF 887.60 КБ.

Электроприводы Danfoss с редуктором серии AME 55 QM. Техническое описание. Язык: RU | PDF 136.45 Кб.

Электроприводы серии AMI 140 Danfoss для двухпозиционного управления. Техническое описание. Язык: RU | PDF 1,10 МБ.

Редукторные электроприводы Danfoss AMV 110 NL, AMV 120 NL. Техническое описание. Язык: RU | PDF 122.06 Кб.

Термостатический элемент серии Danfoss Qt - это контроллер обратной температуры охлаждающей жидкости при использовании с клапаном AB-QM. Техническое описание. Язык: RU | PDF 1,29 МБ.

Автоматизированная информационно-измерительная система Comfort Contour. Брошюра Danfoss. Язык: RU | PDF 4,65 МБ.

Контроллеры Danfoss серии ECA Connect.Заграничный пасспорт. Язык: RU | PDF 361,34 КБ.

Термоэлектрические приводы Danfoss серии ABNM (нормально закрытые) с аналоговым управлением. Техническое описание. Язык: RU | PDF 327,77 КБ.

Термоэлектрические приводы Danfoss серии ABV. Техническое описание. Язык: RU | PDF 138,87 КБ.

Редукторные электроприводы Danfoss серии AMV 162/182 (230 В) для поворотных регулирующих клапанов. Инструкция по установке. Язык: RU | PDF 1.34 МБ.

Ame 10 - Электроприводы Danfoss серии EI96L11F. Руководство пользователя. Язык: EN, DE, IT, PL, FR, ES | PDF 799,92 КБ.

Редукторные электроприводы DANFOSS AME 15 серий (ES), AME 16, AME 25, AME 35. Техническое описание. Язык: RU | PDF 605,78 КБ.

Редукторные электроприводы Danfoss серии Ame 85, AME 86. Техническое описание. Язык: RU | PDF 487,78 КБ.

Коробки передач Ame 130, AME 140, AME 130H, AME 140H, Ame 130, AME 140H.Техническое описание. Язык: RU | PDF 864,29 КБ.

Редукторный электропривод Danfoss AMV серии 435. Техническое описание. Язык: RU | PDF 930,12 КБ.

Редукторный электропривод DANFOSS серии AMV 438SU (с возвратной пружиной). Техническое описание. Язык: RU | PDF 687.15 Кб.

Термоэлектрические приводы Danfoss серии TWA. Техническое описание. Язык: RU | PDF 285,27 КБ.

Встроенные блоки ввода / вывода Danfoss серии ECA 32 для контроллеров ECL COMFORT 310 / 310B.Техническое описание. Язык: RU | PDF 757,87 КБ.

Контроллеры температуры Danfoss ECL серии Comfort 110 для систем отопления и горячего водоснабжения (ГВС). Техническое описание. Язык: RU | PDF 767.25 Кб.

Универсальные регуляторы температуры Danfoss серии ECL Comfort 210/210 V и блок дистанционного управления ECA 30. Техническое описание. Язык: RU | PDF 1,16 МБ.

Универсальные регуляторы температуры Danfoss серии ECL Comfort 310/310 V и блок дистанционного управления ECA 30.Техническое описание. Язык: RU | PDF 1,25 МБ.

Ключи программирования Danfoss серий A214, A314 для регуляторов температуры ECL Comfort 210/310. Инструкция по эксплуатации. Язык: RU | PDF 5,56 МБ.

Электронный ключ приложения Danfoss серии A217, A317 для регуляторов температуры ECL Comfort 210/310. Инструкции по использованию. Язык: RU | PDF 4,08 МБ.

Ключи программирования Danfoss серии A230 для регуляторов температуры ECL Comfort 210/310.Инструкция по эксплуатации. Язык: RU | PDF 2.43 МБ.

Клавиши программирования серий DANFOSS A231, A331 для регуляторов температуры ECL Comfort 210/310. Инструкция по эксплуатации. Язык: RU | PDF 3,16 МБ.

Ключи программирования Danfoss серии A260 для регуляторов температуры ECL Comfort 210. Инструкция по эксплуатации. Язык: RU | PDF 2,02 МБ.

Ключи программирования Danfoss серии

A266 для регуляторов температуры ECL Comfort 210/310.Инструкция по эксплуатации. Язык: RU | PDF 3,52 МБ.

Ключи программирования Danfoss серии

A275, A375 для регуляторов температуры ECL Comfort 210/310. Инструкция по эксплуатации. Язык: RU | PDF 6.43 МБ.

Ключи программирования Danfoss серии

A275, A375 для регуляторов температуры ECL Comfort 210/310. Инструкция по установке. Язык: RU | PDF 3,05 МБ.

Клавиши программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310.Инструкция по эксплуатации. Язык: RU | PDF 2,92 МБ.

Клавиши программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | PDF 1,34 МБ.

Клавиши программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | PDF 3,08 МБ.

Клавиши программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | PDF 3.64 МБ.

A376 Ключи программирования Danfoss для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | PDF 5.06 МБ.

Ключи программирования Danfoss серии

A376 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | PDF 2.31 МБ.

Коммуникационные возможности регуляторов температуры Danfoss серии ECL COMFORT 210/310. Инструкция по эксплуатации. Язык: RU | PDF 673.15 Кб.

Сервер OPC для регуляторов температуры Danfoss серии ECL COMFORT 310. Инструкция по эксплуатации. Язык: RU | PDF 999.75 Кб.

USB-драйвер. Подключение регуляторов температуры ECL Comfort 210/310 к ПК. Инструкция по установке. Язык: RU | PDF 223.44 Кб.

Новые контроллеры Danfoss ECL COMFORT 210/310 отличаются расширенной функциональностью и максимальной эффективностью. Брошюра. Язык: RU | PDF 2,97 МБ.

Контроллеры температуры Danfoss серии ECL Comfort 210/310.Гид пользователя. Язык: RU | PDF 3.85 МБ.

Выбор ключей ECL. Руководство пользователя. Язык: RU | PDF 267,81 КБ.

Выбор ключей ECL. Руководство пользователя. Таблица перевода с кодами. Язык: RU | PDF 18,62 КБ.

Коммутационная панель Danfoss серии FH-WC для управления системами наружного отопления. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 85.25 Кб.

Коммутационная панель Danfoss серии FH-WC (230 В) для управления системами наружного отопления.Инструкция по установке. Язык: RU, EN, DE, IT, FR | PDF 2.37 МБ.

Шкаф с квартирой присоединения к системе квартирного отопления-1-Б1 (ШКСО-1-Б1). Техническое описание. Язык: RU | PDF 1,18 МБ.

Шкаф-купе с подключением квартиры к системе отопления-1-Б4, Б7 (ШКСО-1-Б4, Б7). Техническое описание. Язык: RU | PDF 1,24 МБ.

Шкаф с квартирой присоединения к системе квартирного отопления ШКСО-1 Б1 для подключения одной квартиры.Инструкции по обслуживанию. Язык: RU | PDF 1,28 МБ.

Шкаф с квартирой присоединения к системе квартирного отопления ШКСО-1 Б1 для подключения одной квартиры. Инструкция по установке. Язык: RU | PDF 1,04 МБ.

Квартирные теплосчетчики Danfoss M-Cal Compact Series (Модификация 447). Заграничный пасспорт. Язык: RU | PDF 241,12 КБ.

Квартирные теплосчетчики Danfoss серии M-Cal Compact (Модификация 447). Брошюра. Язык: RU | PDF 246.47 КБ.

Квартирные теплосчетчики Danfoss серии M-CAL MS. Заграничный пасспорт. Язык: RU | PDF 498,30 КБ.

Квартирные теплосчетчики Danfoss серии M-CAL MS. Техническое описание. Язык: RU | PDF 202.01 КБ.

Квартирные теплосчетчики Danfoss M-CAL Series MS для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и сопутствующих данных в закрытых системах. квартальный учет).Информационный буклет. Язык: RU | PDF 444,39 КБ.

Квартирные теплосчетчики Danfoss Series Sonometer 500. Паспорт. Язык: RU | PDF 293,87 КБ.

Ультразвуковые квартирные теплосчетчики Danfoss Series Sonometer 500 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления отдельных потребителей (квартиры, коттеджи, офисные помещения) .Информационный буклет. Язык: RU | PDF 394,82 КБ.

Ультразвуковые квартирные теплосчетчики Danfoss Series Sonometer 1100 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартиры, коттеджи, офисные помещения) . Информационный буклет. Язык: RU, EN | PDF 242,78 КБ.

Ультразвуковые квартирные теплосчетчики Danfoss Series Sonometer 1100.Заграничный пасспорт. Язык: RU, EN | PDF 1,23 МБ.

Пульт дистанционного управления MBUS id = 0x2f для квартирных теплосчетчиков Danfoss Series Sonometer 1100. Инструкция по эксплуатации. Язык: RU, EN | PDF 1,70 МБ.

Квартирные теплосчетчики Danfoss Series Sonometer 1000. Паспорт. Язык: RU, EN | PDF 1,68 МБ.

Ультразвуковой расходомер Sono 1500 CT для измерения расхода и объема различных жидкостей на объектах коммунального хозяйства и в других отраслях промышленности в технологических, учетных и расчетных операциях.Заграничный пасспорт. Язык: RU | PDF 400.05 Кб.

Thermal SPT 943 для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых системах водоснабжения. Руководство пользователя. Язык: RU | PDF 607.48 Кб.

Danfoss Преобразователи импульсных сигналов Hydro Port Pulse Series Для подключения к сети M-BUS устройств учета ресурсов с импульсным выходом. Заграничный пасспорт. Язык: RU | PDF 300,96 КБ.

Danfoss Hydro Port Импульсные импульсные сигналы Импульсные сигналы.Техническое описание. Язык: RU | PDF 139.01 КБ.

Преобразователи импульсных мини-сигналов Izar Port Pulse Mini Pulse Mini Pulse. Заграничный пасспорт. Язык: RU | PDF 252,97 КБ.

Преобразователи импульсных мини-сигналов Izar Port Pulse Mini Pulse Mini Pulse. Техническое описание. Язык: RU | PDF 128,78 КБ.

DANFOSS DANFOSS COMPUTERS, IZAR CENTER MEMORY - преобразователи сигналов M-BUS. Заграничный пасспорт. Язык: RU | PDF 360,97 КБ.

Danfoss Серия Danfoss Center, Izar Center Memory 60, 120, 250 - преобразователи сигналов M-BUS.Техническое описание. Язык: RU | PDF 277.00 Кб.

Система диспетчерского индивидуального учета тепловой энергии M-BUS. Техническая информация для проектировщиков, монтажников, инженеров по продаже. Язык: RU | PDF 727.36 Кб.

Радиаторные счетчики - дистрибьюторы Danfoss серий Индив-3, Индив-3Р, Индив-3Р2, ИНДИВ-3РД. Заграничный пасспорт. Язык: RU | PDF 460,78 КБ.

Радиаторные распределители тепла Индив-3 для организации поквартального учета тепла в жилых домах с вертикальной разводкой системы отопления.Информационный буклет. Язык: RU | PDF 486,92 КБ.

Импульсный адаптер Danfoss, серия Indiv Pad. Техническое описание. Язык: RU | PDF 253,81 КБ.

Радиостанция Indiv RM для персонального компьютера. Техническое описание. Язык: RU | PDF 198.32 Кб.

Сетевые узлы NNV- и NNB-. Инструкция по установке и эксплуатации. Язык: RU | PDF 515,57 КБ.

Отдельное управление энергетики Danfoss Серия AMR Серия AMR с дистанционным беспроводным считыванием показаний приборов.Инструкция по установке и эксплуатации. Язык: RU | PDF 647,70 КБ.

Импульсный адаптер Danfoss, серия Indiv Pad. Заграничный пасспорт. Язык: RU | PDF 338.95 Кб.

Сетевые узлы Danfoss серий NNB, NNV. Заграничный пасспорт. Язык: RU | PDF 335,04 КБ.

Проектирование системы Indiv AMR. Информационный буклет. Язык: RU | PDF 5,70 МБ.

Электронные устройства Danfoss серий Индив-5, Индив-5Р, ИНДИВ-5Р-1 для распределения тепловой энергии.Заграничный пасспорт. Язык: RU | PDF 282.60 КБ.

Установка счетчиков - теплораспределителей Danfoss серии Indiv-5 (5R) на биметаллические радиаторы. Инструкция по установке. Язык: RU | PDF 1,16 МБ.

Установка счетчиков - Теплораспределители Danfoss серии Индив-5 (5R) для чугунных секционных радиаторов. Инструкция по установке. Язык: RU | PDF 908.17 Кб.

Установка счетчиков - теплораспределителей Danfoss серии Indiv-5, Indiv-5R на конвекторы Accord.Инструкция по установке. Язык: RU | PDF 1.01 МБ.

Установка счетчиков - теплораспределителей Danfoss серии Индив-5, Индив-5Р на конвекторы «Универсал» с приварным кронштейном. Инструкция по установке. Язык: RU | PDF 2,54 МБ.

Установка счетчиков - Теплораспределители Danfoss серии Индив-5, Индив-5Р на конвекторы «Универсал» с прямым клапаном. Инструкция по установке. Язык: RU | PDF 3,03 МБ.

Установка счетчиков - теплораспределителей Danfoss серий Indiv-5, Indiv-5R на универсальные конвекторы с U-образным вентилем. Инструкция по установке. Язык: RU | PDF 3,01 МБ.

Установка счетчиков - теплораспределителей Danfoss серии Indiv-5 (5R) на панельные радиаторы. Инструкция по установке. Язык: RU | PDF 906.56 Кб.

Радиатор-распределители Danfoss серии Indiv (модификации Indiv-5, Indiv-5R).Информационный буклет. Язык: RU | PDF 1,02 МБ.

Радиаторные распределительные устройства Danfoss серии Indiv-5, Indiv-5R. Руководство пользователя. Язык: RU | PDF 122.73 Кб.

Регуляторы давления «себе» Danfoss серии AVA (PN 25 / DN 15 - 50). Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | PDF 1,70 МБ.

Регуляторы давления "себе" Danfoss серии AVA-AVDS. Сервисные комплекты. Инструкция по установке. Язык: RU, EN, DE, IT, FR, ES | PDF 4,76 МБ.

Клапаны - регуляторы давления "себе" Danfoss серии AVA (RU 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | PDF 591,49 КБ.

Регуляторы давления "After" Danfoss серии AVD, AVDS - PN 16, 25 / DN 15 - 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | PDF 2,62 МБ.

Клапаны - регуляторы давления «Атер» серии Danfoss AVD - для воды, AVDS - для пара (RU 25).Техническое описание. Язык: RU, EN, DE, IT, FR, ES | PDF 1,02 МБ.

Клапаны - регуляторы давления "себе" Danfoss серии AVDO. Техническое описание. Язык: RU | PDF 721,33 КБ.

Регулирующие регуляторы Danfoss серии AVDO2. Инструкция по установке и эксплуатации. Язык: RU | PDF 698,14 КБ.

Регуляторы давления "себе" Danfoss серии AVDO. Руководство пользователя. Язык: RU | PDF 827.43 Кб.

Клапаны - регуляторы перепада давления Danfoss серии AVP - с регулируемой подачей и обратным трубопроводом; АВП-Ф - с фиксированной настройкой обратного трубопровода (РУ16).Техническое описание. Язык: RU, EN | PDF 2,44 МБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F. Аксессуары SP AV. Инструкция по установке. Язык: RU, EN | PDF 739,51 КБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F (SP AV PN 16). Сервисные комплекты. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 1,42 МБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F (PN 16,25 / DN 15-50).Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 2.11 Мб.

Регуляторы перепада давления Danfoss серии AVP, AVP-F (SP AV PN 25). Сервисные комплекты. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 1,79 МБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F. Аксессуары. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 748,53 КБ.

Клапаны - регуляторы перепада давления Danfoss серии AVP - с регулируемой подачей и обратным трубопроводом; АВП-Ф - с фиксированной настройкой обратного трубопровода (РУ 25).Техническое описание. Язык: RU, EN | PDF 1,21 МБ.

Терморегуляторы Danfoss серии АВТБ. Техническое описание. Язык: RU | PDF 776,24 КБ.

Danfoss Контроллеры температуры Danfoss серии AVTB. Инструкция по установке. Язык: RU | PDF 1,63 МБ.

Контроллеры температуры Danfoss серии AVTB, датчик Ø9,5 / 180 мм. Руководство пользователя. Язык: RU | PDF 80,08 КБ.

Терморегуляторы Danfoss серии АВТБ.Инструкция по установке. Язык: RU | PDF 655,69 КБ.

Терморегуляторы РАВК / РАВ8 (ВМТ8, ВМА, ВМВ) прямого действия для систем горячего водоснабжения малых зданий (коттеджей). Техническое описание. Язык: RU | PDF 1,09 МБ.

Терморегуляторы РАВК (25-45 ° С). Инструкция по установке и эксплуатации. Язык: RU | PDF 1,48 МБ.

Терморегуляторы РАВК (25-65 ° С). Инструкция по установке и эксплуатации. Язык: RU | PDF 1,49 МБ.

Регуляторы давления "себе" Danfoss AFA / VFG 2 серии (21) DN 15-250. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 6.02 МБ.

Регуляторы давления «себе» Danfoss AFA / VFG 2 серии (21). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 884,65 КБ.

Регуляторы давления "После" Danfoss AFD серии AFD / VFG (S) 2 (21) DN 15-250. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,74 МБ.

Регуляторы давления "После" Danfoss AFD серии AFD / VFG2 (21), AFD / VFGS2 (для пара). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 951,72 КБ.

Регуляторы перепада давления Danfoss серии AFP / VFG 2 (21) DN 15 - 250. Инструкции по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,37 МБ.

DANFOSS DANFE DETAILATORS AFP / VFG, серия 2. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 849,64 КБ.

Danfoss DNFOSS Series AFPA / VFG 2 (21) DN 15-250 Регуляторы разгрузки. Инструкция по установке и эксплуатации.

Байпасные клапаны DANFOSS AFPA / VFG серии 2. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 678,71 КБ.

Байпасные клапаны (регуляторы) Danfoss серии AVPA PN 16, 25 / DN 15 - 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 2.17 МБ.

Байпасные клапаны (регуляторы) Danfoss серии AVP (RU 16 и RU 25). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 887,98 КБ.

Регуляторы падения давления, ограничители расхода Danfoss серии AFPB (-f) / VFQ2 (21) DU 15-125. Инструкция по установке и эксплуатации. Язык: EN, DE, FR | PDF 597.42 Кб.

Danfoss Регуляторы давления Danfoss серии AFPB-F / VFQ2 с фиксированной настройкой и ручным ограничением расхода. Техническое описание. Язык: EN, DE, FR | PDF 197.75 Кб.

Регуляторы падения давления, ограничители потока DANFOSS серии AFPQ (4) / VFQ 2 (21) DN 15 - 250. Инструкция по монтажу и эксплуатации. Язык: EN, DE, FR | PDF 601.56 Кб.

Регуляторы падения давления с автоматическим ограничением расхода DANFOSS серии AFPQ / VFQ2 - для установки на обратном трубопроводе, AFPQ 4 / VFQ2 - для установки на подающем трубопроводе. Техническое описание. Язык: EN, DE, FR | PDF 651,95 КБ.

Регуляторы потока Danfoss серии AFQ / VFQ 2 DN 15 - 250.Инструкция по установке и эксплуатации. Язык: EN, DE, FR | PDF 1,23 МБ.

Регуляторы потока Danfoss серии AFQ / VFQ 2. Техническое описание. Язык: EN, DE, FR | PDF 503,85 КБ.

Приводы Danfoss AFT 06, 26, 17, 27 для терморегуляторов. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 2,72 МБ.

Термостатические элементы Danfoss серии AFT 06, 26, 17, 27 для терморегуляторов.Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 247.06 Кб.

Danfoss Регуляторы перепада давления серии AVPB, AVPB-F, AVPBT, AVPBT-F (PN 16,25 / DN 15-50) с ручным ограничением расхода. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,01 МБ.

Danfoss Дельта-регуляторы Danfoss серии AVPB, AVPB-F (RU 25) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1,07 МБ.

Регуляторы давления Danfoss серии AVPB, AVPB-F (RU 16) с ручным ограничением расхода.Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1.90 МБ.

Регуляторы перепада давления Danfoss серии AVPQ, AVPQ-F, AVPQ 4, AVPQT (PN 16,25 / DN 15-50) с автоматическим ограничением расхода. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,25 МБ.

Danfoss Регуляторы давления Danfoss, серия AVPQ 4 (RU 25) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1,41 МБ.

Danfoss Регуляторы давления Danfoss серии AVPQ, AVPQ-F (RU 16) с автоматическим ограничением расхода.Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1,97 МБ.

Контроллеры-ограничители потока DANFOSS серии AVQ (в комбинации с терморегулятором - AVQT) PN 16, 25 / DN 15 - 50. Инструкции по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 2,99 МБ.

Регуляторы потока Danfoss серии AVQ (RU 25) для подающих и обратных трубопроводов. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 496,04 КБ.

Регуляторы потока Danfoss серии AVQ (RU 16).Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 482,70 КБ.

Терморегуляторы Danfoss серии AVT. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,05 МБ.

Терморегуляторы Danfoss серии AVT / VG - с наружной резьбой, AVT / VGF - фланцевые (RU 25). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 887,47 КБ.

Терморегуляторы Danfoss серии AVTQ. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 1,02 МБ.

Контроллеры температуры Danfoss серии AVTQ (Ду 20) с коррекцией расхода. Техническое описание. Язык: RU, EN | PDF 485,27 КБ.

Терморегуляторы Danfoss серии AVTQ (DU 15) с коррекцией расхода. Техническое описание. Язык: RU, EN | PDF 680,90 КБ.

FJV Контроллеры температуры Danfoss. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 566.50 КБ.

Регуляторы температуры охлаждающей жидкости обратного хода Danfoss FJV Series. Техническое описание. Язык: RU, EN | PDF 354,36 КБ.

Регуляторы температуры охлаждающей жидкости обратного хода Danfoss FJV Series. Заграничный пасспорт. Язык: RU, EN | PDF 221.26 Кб.

Терморегуляторы Danfoss серии Ravi. Инструкция по установке и эксплуатации. Язык: RU | PDF 1,66 МБ.

Регуляторы температуры Danfoss серии Ravi / RAV8 (VMT8, VMA, VMV).Техническое описание. Язык: RU | PDF 986,78 КБ.

Терморегуляторы Danfoss серии RAVV. Инструкция по установке и эксплуатации. Язык: RU | PDF 1,23 МБ.

Терморегуляторы Danfoss серии RAVV / RAV8 (VMT8, VMA) для использования в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | PDF 1,13 МБ.

Distribuidores de radiadores de Indiv 5. Información sobre los métodos de medición

El contador de Indiv 5 y su modificación mejorada de IndIV 5R son distribuidores de radiadores для организации contabilidad de calor para cada apartamento person.Estos dispositivos están destinados a edificios con cableado vertical de calefacción, es decir, casi para todos los edificios modernos de gran altura.

Принцип работы

La inilversia del medidor de calor 5 mide y registra la differencia en la temperatura del radiador y el aire interior. El sensor térmico está incrado en la caja de Indiv de Danfoss 5. Температура воздуха в программе como un valor constantte de 20 ° C.Эти промедио имеет свойство un cierto error en el testimonio de la inadilidad indiBoss, sin embargo, este no es un Проблема загара могилы.Pero los cálculos restantes se realizarán con la máxima precision, incluso si cubre el distribuidor del medidor Aislamiento térmico INDIV 5.

Los datos se muestran en una pantalla de cristal líquido. Con la forma de leer el testimonio de Indiv 5, no habrá problemas incluso en una persona lejos de la tecnología. Альтернативный доступ к монитору:

  • релевантная информация;
  • datos sobre los resultados de la época anterior;
  • завершение цикла действующей работы Danfoss Indiv 5R;
  • coeficiente de calibración;
  • suma de comprobación y así sucesivamente.

Todos los cálculos se realizan automáticamente. программное обеспечение Amr proporcionado empresa de gestión, sobre el balance de los cuales es el hogar.

Instalación

Instale el medidor de calor Danfoss en el radiador no es muy Difícil. El dispositivo se fija en la superficie del Equipo de calefacción utilizando el kit de montaje. Важное значение имеет claramente cumplir claramente и последние инструкции del Fabricante INDIV 5 relativo a las reglas de instalación para dispositivos específicos.A veces hay una situación cuando la fijación del contador del radiador Indiv 5 distribuidor en la superficie de la batería no es posible. En tales casos, deberá poner un sensor remoto con un cable de conexión и desconecte el connectedrado. Esta solución Por lo general, está destinado a agregados con una carcasa.

Дистрибьютор INDIV 5 инсталлирует на нем мостик, но демасиадо на пресупуэсто. Sin embargo, para adquirir el dispositivo es solo cuando la compañía de vivienda organizationó la recálculo correiente de acuerdo con el testimonio de las cuentas Individualuales y de uso general.Para hacer esto, es necesario que dichos Reguladores y distribuidores estén al menos en los medios apartamentos. Si está interesado en dónde comprar INDIV 5R en Moscú y otra información útil sobre el equipo, le estamos esperando en nuestro sitio web.

El contador de Indiv 5 y su modificación mejorada de IndIV 5R son distribuidores de radiadores для организации contabilidad de calor para cada apartamento person. Estos dispositivos están destinados a edificios con cableado vertical de calefacción, es decir, casi para todos los edificios modernos de gran altura.

Принцип работы

La inilversia del medidor de calor 5 mide y registra la differencia en la temperatura del radiador y el aire interior. El sensor térmico está incrado en la caja de Indiv de Danfoss 5. Температура воздуха в программе como un valor constantte de 20 ° C.Эти промедио имеет свойство un cierto error en el testimonio de la inadilidad indiBoss, sin embargo, este no es un Проблема загара могилы. Pero los cálculos restantes se realizarán con la máxima precision, incluso si cubre el distribuidor del medidor Aislamiento térmico INDIV 5.

Los datos se muestran en una pantalla de cristal líquido. Con la forma de leer el testimonio de Indiv 5, no habrá problemas incluso en una persona lejos de la tecnología. Альтернативный доступ к монитору:

  • релевантная информация;
  • datos sobre los resultados de la época anterior;
  • завершение цикла действующей работы Danfoss Indiv 5R;
  • coeficiente de calibración;
  • suma de comprobación y así sucesivamente.

Todos los cálculos реализовать автоматическое программное обеспечение AMR proporcionado por la compañía de administración en el saldo de los cuales se encuentra la casa.

Instale el medidor de calor Danfoss en el radiador no es muy Difícil. El dispositivo se fija en la superficie del Equipo de calefacción utilizando el kit de montaje. Важное значение имеет claramente cumplir claramente и последние инструкции del Fabricante INDIV 5 relativo a las reglas de instalación para dispositivos específicos.A veces hay una situación cuando la fijación del contador del radiador Indiv 5 distribuidor en la superficie de la batería no es posible. En tales casos, deberá poner un sensor remoto con un cable de conexión и desconecte el connectedrado. Esta solución generalmente está destinada a los agregados con una carcasa.

Дистрибьютор INDIV 5 инсталлирует на нем мостик, но демасиадо на пресупуэсто. Sin embargo, para adquirir el dispositivo es solo cuando la compañía de vivienda organizationó la recálculo correiente de acuerdo con el testimonio de las cuentas Individualuales y de uso general.Para hacer esto, es necesario que dichos Reguladores y distribuidores estén al menos en los medios apartamentos. Si está interesado en dónde comprar INDIV 5R en Moscú y otra información útil sobre el equipo, le estamos esperando en nuestro sitio web.

Dispositivos para la distribución de energía térmica Electronic INDIV-5, INDIV-5R, INDIV-5R-1 установлены для умеренной температуры видимой металической площади на календаре, fijada en la superficie del dispositivo de calentamiento y que dea los result la medición por un resultado en crecimiento En forma de tiempo integration (fórmula / 1 /), пропорционально a la energía térmica calentada.

Описание

Принцип работы устройства для распределения электрической энергии INDIV-5, INDIV-5R, INDIV-5R-1 основан на средстве видимой металической площади и калорийности TM de temperatura fija en la superficie del dispositivo de cale. La temperatura medida se usa para calcular la differencia en las temperaturas en = (TM - 20) ° C и вычисление интегрального en el tiempo. El dispositivo indica el valor интегральные измерения грехов resultante, sobre la base de la cual la fracción relativa de la transferencia de calor se puede calcular en el sistema de calefacción colectiva.Диспетчерские пункты для распределения тепловой энергии Электронные INDIV-5, INDIV-5R, INDIV-5R-1 приведены на фигуре 1. Тоды модифицируют, как правило, без апартерии.

Фотография 1.

Распределение тепловой энергии Indiv-5 electrónica, INDIV-5R, INDIV-5R-1 - это пластиковая упаковка, которая не требует прозрачной визуализации на передней панели. El sensor de temperatura se encuentra dentro de la carcasa cerca de la pared trasera y está conectada a la tubería de calor, presionada cuando se monta a la placa de metal visible por calor de aleación de aluminio, o en una arandela de fijación de un cable Дистанционный кон уна продольный де 1.5 o 2,5 м. La placa de metal visible por calor está equipada con orificios para sujeción para sujetar la superficie del dispositivo de calentamiento. Индикатор INDIV-5R e indiv-5R-1 tiene un módulo de radio connectedrado (передатчик) для передачи данных, зарегистрированных в одном красном радио-системе для однонаправленного сообщения радио (автобус на внутреннем автобусе M-bus с EN 13757- 3 года EN 13757-4). La ejecución de Indiv-5R e Indiv-5R-1 отличается от набора для монтажа.

Los dispositivos de distribución de energía térmica Electronic Indiv-5, INDIV-5R, INDIV-5R-1, включая питание и микропроцессор с генератором тепла, средним сопротивлением сенсора температуры, потерянным калорийным контролем. де ла Индикасьон дель Кристаль Ликвидо альфанумерико.монитор.

Indicación de dispositivos para la distribución de la energía térmica del electrónica INDIV-5,

INDIV-5R, INDIV-5R-1 в форме акустической системы с алгоритмом:

rT (T) - 20 л5

г с т.

donde TZ es la temperatura de inicio, la temperatura cuando comienza el процесо интеграция, ° C,

R - la tasa de incremento de la referencia mostrada, 1 / h

Tiempo en horas.

Para asegurar dispositivos para la distribución de energía térmica de INDIV-5 electrónicos, INDIV-5R, INDIV-5R-1 con un termómetro interno en dispositivos de calefacción de diversos Disños, se proporcionan kits de montaje es.Al instalar, la carcasa se fija en una placa metálica visible por calor con un sello especial, que falta, excluando el acceptso no autorizado al dispensador y los órganos de sujeción. Термометро-де-остаточный лава аль-диспозитив-де-calentamiento con un tornillo y se cierra con una cubierta protectora, y el cuerpo está instalado en la pared де ла хабитасьон.

La visualización del dispositivo en el modo de medición reemplaza automáticamente las lecturas y muestra los siguientes valores (entre paréntesis indicaron la duración de la indicación en segundos):

Tasa actual de incremento de la referencia mostrada (2 с)

Compruebe la pantalla (todocluido) (0.5 с)

Revisión de pantalla (todo apagado) (0,5 с)

Fecha (2 с)

Доблесть интегральная en la fecha actual (parpadeo) (5 с)

Suma de control (2 с)

Coeficiente de verificación (1 с)

Информация о присутствии и типе канала радио, использующем алгоритм и тип датчика (встроенный или удаленный).

Dependiendo del tipo de trabajo, también se muestra una indicación especial Diferente en la pantalla, lo que indica ciertos estados del dispositivo, включая лос códigos de error.

Диспетчерские устройства INDIV-5, INDIV-5R, INDIV-5R-1 находятся в рабочем состоянии с указанием типа устройства хранения:

Radiadores de plástico;

Radiadores tubulares;

Radiadores de paneles con flujo de agua horizontal y вертикальный;

Radiadores con amortiguadores internos en la tubería;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение находится в процессе изготовления устройства и не требует отдельного изменения.

таблица 1

si t> tz entonces r =

La suma de comprobación del código ejecutable solo está disponible para el fabricante.

Защита от программного обеспечения, инкрустированного непроизвольными камнями и намерениями.

Y en MI 3286-2010.

Внешнее программное обеспечение, устанавливаемое на ПК, не имеет значимых метрополитенов и предназначено для визуализации данных с сохранением и обработкой.

Especificaciones

Metrológico I.especificaciones Los dispositivos INDIV-5, INDIV-5R, INDIV-5R-1 se muestran en la Tabla 2.

Табла 2

Característica

Valor de las especificaciones

El rango de temperatura del dispositivo de calentamiento (temperatura en el punto de instalación)

от 30 до 105 ° С.

TV Temperatura de inicio

40 ° C - Хунио, Хулио и Агосто.

30 ° С - тодос лос отрос месес дель аньо

Límites de error de medición relativa permisible,%

при 5 ° С

при 10 ° С

при 15 ° С

при 40 ° С

Misa, no más

Batería de litio de 3 voltios

Тип визуализации

pantalla de cristal líquido 5 descargas (00000... 99999)

Almacenamiento y almacenamiento de transporte.

от 60 а + 50 ° С

Vida útil (típica)

10 лет + 15 месяцев

Signo de aprobación de tipo

La señal de aprobación de tipo se aplica mediante una forma typeográfica de un pasaporte y una página de título del manual de funcionamiento, así como por impresión offset en el dispositivo INDIV-5, INDIV-5R, INDIV-5R-1.

Полная версия

Интегридад-де-ла-herramienta de medición se muestra en la Tabla 3. Tabla 3

Проверка

находится в кабине акустической системы с описанием метода в разделе 9 "Проверка устройств" для распределения электрической энергии INDIV-5, INDIV-5R, INDIV-5R-1. ГТИ де ФБУ "Ростт - Москва" 12.07.2012

Herramientas básicas:

Cámara climática. Диапазон температуры от 15 до 80 ° C; la inestabilidad del mantenimiento de la temperatura ± 0.5 ° С;

Termómetro de resistencia Referencia de la Vibración Platino PTSV de la tercera descarga; Medidor de temperatura MIT MULICHANEEL MIT 8.10, AT = ± (0,0035 + 10-5 t) ° С

Información sobre los métodos de medición.

La información sobre los métodos de medición está contenida en el documento "Dispositivos para la distribución de la energía electrónica Indiv-5, Indiv-5R, INDIV-5R-1. Manual".

Регулирующие документы и технические средства, требующиеся для распределения электроэнергии, энергии INDIV-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Контроль и регулирование технологических процессов.Especificaciones generales. «

2 Техническая документация изготовителя Danfoss GmbH, Алемания.

en el ejercicio de las operaciones comerciales y de intercambio de mercancías.

Диспетчерские распределительных устройств Indiv 3 Danfoss. Distribuidores de contadores de radiador, защищенный индивидуальный. Основные модели распределения калорий

O Indiv 5 Contador e sua modificação melhorada de Indiv 5r são distribuidores do radiador для того, чтобы организовать безопасный калорий для индивидуальных апартаментов.Esses dispositivos destinam-se a edifícios com fiação vertical de aquecimento, que é quase para todos os modernos edifícios modernos.

Princípio operacional

Indilação do medidor de calor 5 mede e registra a differença na temperatura do radiador e do ar interior. О датчике температуры не используется, если Danfoss Indiv 5. Температура, которую необходимо выполнить, программа, которая поддерживает постоянную доблесть на уровне 20 ° C.Эта среда не содержит сертификатов, не вызывает затруднений, поэтому существует серьезная проблема.Mas os cálculos restantes serão feitos com a máxima Precisão, mesmo se voê cobrir o distribuidor do medidor Indiv 5 Isolamento térmico.

Os dados são exibidos em uma tela de cristal líquido. Com como ler o Indiv 5 testemunho, não haverá issuesas mesmo em uma pessoa longe da tecnologia. O монитор aparece alternadamente:

  • релевантная информация;
  • dados sobre os resultados do tempo anterior;
  • - окончание цикла работы Danfoss Indiv 5r;
  • coeficiente de calibração;
  • Soma de Verificação e Assim Por Diante.

Todos os cálculos реализует автоматическое программное обеспечение AMR fornecido pela empresa de gerenciamento sobre o saldo de qual casa está localizada.

Instalação

Устанавливать калорифер Danfoss no radiador não é muito diffícil. O dispositivo é fixado na superfície do equipamento de aquecimento usando o kit de montagem. Важные инструкции по изготовлению INDIV 5 em relação às regras de instalação para eletrodomésticos específicos.Às vezes há uma situação ao corrigir o distribuidor do Contador de Radiador 5, na superfície da bateria não éposível. Em tais casos, voiceê terá que colocar um sensor remoto com um cabo de conexão и desconectar o embutido. Esta solução é geralmente destinada aos agregados com um invólucro.

Indiv 5 Distribuidor instalado no contador não atinge muito o seu orçamento. No entanto, para adquirir o dispositivo é apenas quando a empresa Habitacional organizationou o recálculo corredente de acordo com o testemunho de contas Individualuais e de uso geral.Para fazer isso, é обязательно que tais Regularadores e distribuidores permanecessem pelo menos em meio apartamentos. Se Você estiver interessado em onde comprar Indiv 5r em Moscou e outras informações úteis sobre equipamentos, estamos esperando por voiceê em nosso site.

Temos longos distribuidores para nós até agora, embora na Europa eles sejam usados ​​\ u200bm escala industrial, partir dos anos 70, e o número de distribuidores de calor instalados é Calculado com dezenas de milhões.Ainda não produzimos esses dispositivos, embora sua Experência já esteja lá.

Princípio da operação de distribuidores.

Na foto, oрегулирующий термостат и радиоприемник, установленный в квартире. O distribuidor a cada 3-4 minutos mede a temperatura da superfície do radiador em um ponto específico e registros para a memória não volátil da Diferença de temperatura da superfície do radiador e do ar na sala. Como resultado, o calor соответствует количеству калорий дада pelo radiador durante o período passado medido em unidades Convention.Precisamente condicional, o testemunho do distribuidor de calor quando recalcular é multiplicado por coeficiente de radiador corredente a este tipo e tamanho do dispositivo de aquecimento.

Na mesma temperatura na superfície de um grande e pequeno radiador e à mesma temperatura na sala, as leituras de testemunho serão as mesmas, mas afinal, o grande dispositivo de aquecimento dará mais calor? Para levar em conta esta situação e serve um coeficiente de radiador. Cada fabricante tem uma tabela de coeficientes de radiador para seus dispositivos para todos os tipos de radiadores fabricados.Как и tabelas de coeficientes, radiador, include programas de recalculação de computador, e os coeficientes são automaticamente responsáveis ​​calcular.

Mas como estar aqui com nossos radiadores caseiros ou concuntos de baterias, quando os inquilinos adicionam independentemente seções a um radiador existente, enquanto a parte deles praticamente não os aquecêmos. Saída um, voiceê terá que se livrar de caseiro.

O guard do distribuidor de calor e o cálculo para o calor.

O guard do distribuidor de calor é de aproximadamente 10 vezes menor que o custo do medidor de apartamento de calor. Os distribuidores são facilmente instalados em qualquer tipo de dispositivos de aquecimento. Esta é uma dignidade importante. Devido a isso, o custo de um concunto de instrumentos no apartamento é aceitável, mesmo que existam vários risers no apartamento.

Os distribuidores de calor são адекватно для quaisquer sistemas de aquecimento.

O cálculo do pagamento para aquecimento de acordo com o testemunho de distribuidores de calor é distribuição do valor total pago ao fornecedor de calor, Entre apartamentos Individualuais em proporção ao testemunho dos distribuidores do radiador.Ao mesmo tempo, residence de apartamentos mensais, durante o ano, pagamentos por taxas fixas pré-calcadas e aprovadas, e o cálculo com o fornecedor de energia térmica é produzido por

Um ou duas vezes por ano é feito de leituras em apartamentos, e a quantidade total de testemunho obtida é distribuída. Para cada inquilino, o saldo é removeido entre o montante de seus pagamentos a taxas preliminares e seu pagamento de liquidação. O valor resultante vai para o deslocamento para aquecimento para o próximo ano.

Assim, na presença de qualquer tipo de instrumento de contabilidade Individual, o pagamento do aquecimento não depende de consumo real de calor em apartamentos.

Finalmente, comparemos o custo de instalar termostadores de radiador e distribuidores de calor.

Equipamento e custos, preço por peça (от 1 до 60 рублей)

  • Датчик распределитель для индивидуальной защиты Indiv-3 com leituras de leitura visual do display LCD
  • Датчик для дозирования индивидуального индивидуального устройства-3R с дистанционной передачей данных (радио)
  • Установленный датчик термостата и медидора
  • Serviços anuais de liquidação ao consumidor

Табличка для установки термостадоров радиационных и распределительных устройств

Интервал промежуточного распределения калорий - 10 часов.Metros de Apartamento - 5 час.

O período de retorno for a instalação de distribuidores de calor e termostadores de radiador para um apartamento de dois qutos é de 1 ano, sob a vida útil do termostato por 30 anos, e or distribuidor de calor é de de 10 anos. Para inquilinos econômicos, este termo será ainda menor.

Lembre-se das regras básicas da organação do trimestre Conta com ajuda de distribuidores de calor:

  • nos dispositivos de aquecimento, os Reguladores termostáticos devem ser instalados nos instrumentos de aquecimento.
  • os termostatologistas e distribuidores de calor no edifício devem ser equipados com pelo menos 75% das instalações aquecidas.
  • os custos reais da energia térmica no aquecimento de um edifício residence devem ser feitos por um medidor de calor generalizado.
  • na Organação Habitacional, as recálcias de pagamentos para Residence no testemunho de dispositivos gerais e de medição de apartamentos devem ser organadas.

Парампонов Ю.о. ООО Предприятие Энергостром 2017.

Dispositivos para distribuição de energia térmica Indiv-5, INDIV-5R, INDIV-5R-1 são projetados para medir a temperatura da placa de metal visível ao calor, fixada na superfície do dispositivo de aquecimento e submitando os result crescente na forma de Integral (fórmula / 1 /), пропорциональный à energia térmica aquecida.

Описание

О принципах работы устройства для распределения энергии от Electronic Indiv-5, Indiv-5r, Indiv-5R-1 - это основа для медикаментозной печати металла на основе калорийности температуры TM fixada na superfície do disposito de de la.A temperatura medida é usada para calcular a diferença nas temperaturas a = (TM - 20) ° C e исчисление в интегральном без темпа. O dispositivo indica o valor интегрировать полуразмерный результат, com base nos quais a fração relativa da transferência de calor pode ser calcada no sistema de aquecimento coletivo. Диспетчеры для распределения энергии Indiv-5, INDIV-5R, INDIV-5R-1 são mostrados na Figura 1. Todas as modificações têm uma aparência idêntica.

Imagem 1.

O desenho da distribuição de energia térmica da eletrônica Indiv-5, Indiv-5r, Indiv-5R-1 - это международная корпорация по пластиковому покрытию, которая прозрачна для внешнего вида.O Sensor de temperatura está localizado dentro do alojamento perto da parede traseira e é conectado ao tubo de calor, pressionado ao montagem da placa de metal visível de calor feita de liga de alumínio, ou em uma máquina de fixação de um caborito de 1,5 или 2,5 м. Placa de metal visível de calor é equipada com furos para fixação para fixar a superfície do dispositivo de aquecimento. Исполнительный орган Indiv-5r и Indiv-5R-1, который может быть подключен к модулю радиоинтеграции (передатчик), предназначен для передачи данных, зарегистрированных в системе передачи данных на одном направлении (Bus sem fio M-Bus compatível com EN e EN 13757-4).Исполнение Indiv-5r e Indiv-5R-1 отличается от набора для монтажа.

Устройства для распределения электроэнергии Indiv-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор для обеспечения необходимой температуры и сопротивления Indicação сделать cristal líquido alfanumérico exibição.

Indicação de dispositivos para a distribuição de energia térmica do Indiv-5 eletrônico,

Indiv-5r, Indiv-5R-1 é formado de acordo com o algoritmo:

рт (т) - 20 л 5

e se T.

onde a TZ é a temperatura inicial - температура quando o processo de integrationção começa, ° C,

R - таксон de incremento da referência exibida, 1 / час

Tempo em horas.

Для защиты устройств для распределения энергии от Electronic Indiv-5, INDIV-5R, INDIV-5R-1 с внутренним термометром для устройств, созданных специально для монтажа. Ao instalar, caixa é fixada em uma placa de metal visível de calor com uma falta de vedação especial, устраняет доступ без авторизации и диспенсор e dos órgãos de fixação.O termômetro desperdício lavado para o dispositivo de aquecimento com um parafuso e fecha com uma capa protetora, e o corporation é instalado na parede da sala.

Exibição do dispositivo no modo de medição substitui automaticamente as leituras e exibe os seguintes valores (entre parênteses indicou a duração da indicação em segundos):

Taxa atual de incremento da referência exibida (2 с)

Verificação de exibição (tudo inclusive) (0,5 с)

Exibir check (tudo desligado) (0,5 с)

Данные (2 с)

Доблесть интегральная без данных (рыбалка) (5 с)

Сома управления (2 с)

Coeficiente de Verificação (1 S)

Информация содержится в представлении и типе канала радио, использующего алгоритм и тип датчика (embutido ou controle remoto).

Dependendo do tipo de trabalho, uma indicação especial diferente também é mostrada no visor, o que indica certos estados do dispositivo, включая códigos de erro.

Os dispositivos Indiv-5, Indiv-5r, Indiv-5R-1 podem ser usados ​​\ u200bcom os seguintes tipos de dispositivos de aquecimento:

Radiadores de plástico;

Radiadores tubulares;

Radiadores de painel com fluxo de água horizontal e vertical;

Radiadores com amortecedores internos no tubo;

Конвекторы.

Программы

Внутреннее (встроенное) программное обеспечение определено на фабрике для диспозитивного и не поддающегося исследованию и изменению.

таблица 1

se t> tz e r =

A soma de verificação do código executável só está disponível para o fabricante.

O nível de proteção do software inclrado de alterações não intencionais e deliberadas

E № MI 3286-2010.

Программное обеспечение, устанавливаемое извне, на ПК не имеет метрологической значимости и предназначено для визуализации, сохранения и обработки.

Especificações

Especificações metrológicas e técnicas dos dispositivos INDIV-5, INDIV-5R, INDIV-5R-1 são mostradas na Tabela 2.

мес 2

Na empresa "Teplostok", voiceê pode encomendar contadores de radiador (distribuidores) de calor.Temos o prazer de oferecer produtos da famosa marca Indiv, bem como todos os components needários para ele em termos Favoris.

Актуальные модели использования

Индивидуальный продукт для калорий, пермит salvar energia térmica e pagar por isso de acordo com o consumo real. Nos sistemas de fiação vertical, os medidores dos distribuidores do radiador são usados.

Os modelos apresentados em nossa gama соответствует todos os Requisitos installedelecidos e têm um intervalo intermediateário de 10 anos.

Основные модели распределения калорий

  1. Versões de Indiv-3 e Indiv-3r. Esses distribuidores têm um sensor de temperatura embutido. Tais dispositivos usam o princípio do acúmulo da resposta resultante no tempo a uma velocidade, que é definedada pelo sinal de saída do sensor embutido.
  2. Versões de Indiv-3R2 и Indiv-3rd. Esses modelos têm 2 sensores de temperatura (суперсовременное устройство для водоснабжения и окружающей среды). Нет дистрибьютора Indiv-3R2, ambos os sensores são Includedos no caso.Нет устройства NDIV-3RD, или сенсор температуры, который не включает в себя, или сенсор высшего качества, для удаленного устройства управления.

Todos os tipos de distribuidores permitem que voiceê insira na memória e exiba a leitura resultante em um dia predfinido do ano. Os dispositivos são usados ​​sistemas de aquecimento interno.

Qualquer distribuidor pode ser instalado em:

  1. Radiador secional feito de aço fundido ou ferro fundido.
  2. Bateria de aquecimento de alumínio.
  3. Radiadores tubulares e de painel.
  4. Registros de tubos.
  5. Конвекторы.

O distribuidor de calor resolve as seguintes tarefas:

  1. Acúmulo de leituras de consumo.
  2. Indicação de testemunho de consumo para o ano anterior.
  3. Exibir indicação de soma de verificação.

Além disso, o distribuidor está equipado com um sistema de autoteste.

Технические характеристики Индив-3:

  1. Gama de temperaturas calcadas em sistemas de fornecimento de calor: 55-105 грамм Цельсия.
  2. Ponto de partida Referência: junho a agosto: 40 грамм по Цельсию, setembro-maio: 30 грамм по Цельсию.
  3. Nutrição de distribuidores de calor: bateria de lítio.
  4. Размеры: 40x76x25 мм.
  5. Точность медиасервиса для дистрибьютора: соответствует европейской норме EN834.

Vantagens da ordem de contadores de distribuidores de calor em nossa empresa

  1. Uma ampa gama de modelos. Você pode encomendar o distribuidor da Teplacak da última geração.
  2. Custo ótimo. Você pode encomendar qualquer modelo do distribuidor a um preço de barganha com desconto. Atacado e clientes Regular, Sugerimos Participação em Promoções Especiais.
  3. Ajuda ao escolher. Nossos especialistas estão prontos para contar sobre todos os distribuidores de calor, response as suas perguntas.
  4. Produtos de estoque de armazém suficientes. Você pode encomendar medidores de distribuidores de calor em qualquer quantidade needária sem entrega duradoura do fabricante.
  5. Entrega operacional. Você pode começar является usar qualquer distribuidor no futuro próximo. O transporte de medidores de calor é realizado pelo próprio transporte da Companhia em Moscou e às regiões.

Contato! Controle de calor em formato moderno e reduzir custos.


Número do código

Описание

Preço (евро)

Retrato Falado

088х3330. Дистрибьютор радиаторов для компактного исполнения Indiv-5 с изображениями с визуальным ком-дисплеем LCD
30,83
088х3203. Contador de radiador do radiador no desempenho compacto INDIV-3R com transmissão remota de dados sem fio (радио)
43,39

Radiador contra-dispensador Indiv nova geração


Número do código Описание Preço (евро) Retrato Falado
187F0001. Contador de radiador do radiador em desempenho compacto com mudanças de exibição LCD INDIV-5 43,39

Número do código

Описание

Preço (евро)

Retrato Falado

088х3250. Adaptador de pulso de dois canais PAD INDIV para conectar 2 metros (água, eletricidade, gás) com saída de pulso
74,79
088х3251. Nó de rede, padrão com energia independente NNB-STD
306,28
088х3257. Nó de rede com módulo de comunicação for leitura remota com interface GSM-GSM NNV-GSM (Networking) 1595,22
088х3254. Montagem de rede com módulo de comunicação for leitura remota com interface RS232 NNV-232 (rede) 459,42
088х3256. Nó de rede com módulo de comunicação for leitura remota com interface Ethernet NNV-IP (rede) 1512,26

Acessórios para Definir o sistema de rádio e ler as leituras

Радиоуправляемое программное обеспечение

Número do código

Описание

Preço (евро)

Programa de parameterrização para medidores indecment

Programa para ler dados de medidores Indriad

Программа обслуживания IndServ для конфигурации данных системы INDIV AMR

Программа параметризации для основной части Indcomm, включая или cabo de conexão

Defina para montar o contador de distribuidor em radiadores seccionais de ferro fundido

Liberação entre as seções não mais do que 34 мм

Número do código

Описание

Preço (евро)

Retrato Falado

088х3211.
1,32
088х3230. Porca em forma de T, 65 мм
0,85

Parafuso m 4 x 35 мм

Комплект для хранения

Liberação entre seções de mais de 34 мм

Número do código

Описание

Preço (евро)

Retrato Falado

088х3212. Adaptador térmico, padrão, 55 мм
1,32
088х3230. Porca em forma de T, 65 мм
0,85

Parafuso m 4 x 35 мм

Комплект для хранения

Defina para montar o contador do distribuidor em radiadores do painel

Número do código
Описание Preço (евро) Retrato Falado
088х3211. Adaptador térmico, padrão, 40 мм
1,32

Porca de cauda M 3 x 6 мм (obrigatório para encomendar 2 шт. Em 1 contador)

3 x 10 мм из парафуза Soldado (требуется 2 шт. Em 1 contador)

Комплект для хранения

Defina para montar o contador de distribuidor para Конвекторы

Instalação em "Ortems" (Конвекторы "Универсал", Сантохпром-Авто, КВ)

Número do código

Описание

Preço (евро)

Retrato Falado

088х3211. Adaptador térmico, padrão, 40 мм
1,32
088х3270. Haste Haste m 3 x 330 мм
2,81

Porca da coroa M 3 мм (необходимо для encomendar 2 шт. Em 1 contador)

Комплект для хранения

Instalação em "Kalach" (Конвекторы "Acordo", "Comfort", "Progresso")

Número do código
Описание Preço (евро) Retrato Falado
088х3211. Adaptador térmico, padrão, 40 мм
1,32

Porca de cauda m 3 x 6 мм (Requerido 2 шт. Em 1 contador)

Parafuso soldado M 3 x 10 мм (необходимо 2 шт. Em 1 contador)

Комплект для хранения

Defina para montar o contador de distribuidor em radiadores tubulares

Número do código

Описание

Preço (евро)

Retrato Falado

088х3211. Adaptador térmico, padrão, 40 мм
1,32
088х3241.
оу
088х3242.
Porca em forma de t, 36 мм или 45 мм
6,96

Parafuso m 4 x 35 мм

Комплект для хранения

Defina para montar o medidor de distribuidor em radiadores de alumínio

Folga entre seções não superior a 4 мм
Número do código
Описание Preço (евро) Retrato Falado
088х3211. Adaptador térmico, padrão, 40 мм
1,32

Parafuso auto-batendo com 4,2 x 25 мм (необходимо 2 шт. Em 1 contador)

Комплект для хранения

Liberação entre seções de mais de 4 мм

Número do código

Описание

Preço (евро)

Retrato Falado

088х3211. Adaptador térmico, padrão, 40 мм
1,32

Pregos quadrados (obrigados a encomendar 2 шт. Em 1 contador)

Parafuso m 3 x 25 мм (Requerido 2 шт. Em 1 contador)

Комплект для хранения

Дополнительное оборудование

Número do código

Описание

Preço (евро)

Característica

Особая доблесть

A faixa de temperatura do dispositivo de aquecimento (temperatura no ponto de instalação)

от 30 до 105 ° C

TZ Температура запуска

40 ° C - чунхо, юльхо и агосто

30 ° С - Todos os outros meses do ano

Допустимые пределы относительной ошибки среднего,%

при 5 ° С

при 10 ° С

при 15 ° С

при 40 ° С

Massa, não mais

Bateria de lítio de 3 В

Tipo de exibição

display de cristal líquido 5 descargas (00000... 99999)

Armazenamento e armazenamento de transporte

de - 60 а + 50 ° C

Vida útil (típica)

10 анос + 15 мес

Digite sinal de aprovação

Официальный пример использования типа aplicado por uma maneira typeográfica para um passaporte e uma página de título do manual de operação, bem como por impressão offset no dispositivo Indiv-5, Indiv-5r, Indiv-5R-1.

Завершено

Интегрированный медико-санитарный комплекс на улице Табела 3. Табела 3

Проверка

Реализован метод описания в разделе 9 «Проверка» документов для распределения энергии калорифера Indiv-5, INDIV-5R, INDIV-5R-1. ФБУ «РОСТТ-МОСКУС» 12.07.2012

Ferramentas básicas:

Câmera climática. Faixa de temperatura de 15 до 80 ° C; Неустойчивое изменение температуры ± 0,5 ° C;

Termômetro de resistência Platinum reference vibratória PTSV da 3ª descarga; Medidor de temperatura Multichannel Precision MIT 8.10, В = ± (0,0035 + 10-5 t) °

Информационные технологии

As informações sobre os métodos de medição estão contidas nos dispositivos do documento "для распределения энергии térmica eletrônica Indiv-5, INDIV-5R, INDIV-5R-1. Manual".

Нормативные документы и технические средства, устанавливающие реквизиты для распределения энергии, температуры Indiv-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Контроль и регулирование технологических процессов.Especificações Gerais. «

2 Технический документ по изготовлению Danfoss GmbH, Алеманья.

Нет упражнений в торговле товарами

O Indiv 5 Contador e sua modificação melhorada de Indiv 5r são distribuidores do radiador для того, чтобы организовать безопасный калорий для индивидуальных апартаментов. Esses dispositivos destinam-se a edifícios com fiação vertical de aquecimento, que é quase para todos os modernos edifícios modernos.

Princípio operacional

Indilação do medidor de calor 5 mede e registra a differença na temperatura do radiador e do ar interior.О датчике температуры не используется, если Danfoss Indiv 5. Температура, которую необходимо выполнить, программа, которая поддерживает постоянную доблесть на уровне 20 ° C.Эта среда не содержит сертификатов, не вызывает затруднений, поэтому существует серьезная проблема. Mas os cálculos restantes serão feitos com a máxima Precisão, mesmo se voê cobrir o distribuidor do medidor Indiv 5 Isolamento térmico.

Os dados são exibidos em uma tela de cristal líquido. Com como ler o Indiv 5 testemunho, não haverá issuesas mesmo em uma pessoa longe da tecnologia.O монитор aparece alternadamente:

  • релевантная информация;
  • dados sobre os resultados do tempo anterior;
  • - окончание цикла работы Danfoss Indiv 5r;
  • coeficiente de calibração;
  • Soma de Verificação e Assim Por Diante.

Todos os cálculos реализует автоматическое программное обеспечение AMR fornecido pela empresa de gerenciamento sobre o saldo de qual casa está localizada.

Устанавливать калорифер Danfoss no radiador não é muito diffícil.O dispositivo é fixado na superfície do equipamento de aquecimento usando o kit de montagem. Важные инструкции по изготовлению INDIV 5 em relação às regras de instalação para eletrodomésticos específicos. Às vezes há uma situação ao corrigir o distribuidor do Contador de Radiador 5, na superfície da bateria não éposível. Em tais casos, voiceê terá que colocar um sensor remoto com um cabo de conexão и desconectar o embutido. Esta solução é geralmente destinada aos agregados com um invólucro.

Indiv 5 Distribuidor instalado no contador não atinge muito o seu orçamento. No entanto, para adquirir o dispositivo é apenas quando a empresa Habitacional organizationou o recálculo corredente de acordo com o testemunho de contas Individualuais e de uso geral. Para fazer isso, é обязательно que tais Regularadores e distribuidores permanecessem pelo menos em meio apartamentos. Se Você estiver interessado em onde comprar Indiv 5r em Moscou e outras informações úteis sobre equipamentos, estamos esperando por voiceê em nosso site.

Установка термостата Danfoss. Терморегуляторы для радиаторов отопления Danfoss

Регулирующие клапаны

RA-N и RA-NCX предназначены для использования в двухтрубных насосных системах водяного отопления. 2009 | Язык: RU | PDF 1,27 МБ.

Серия Danfoss PFM 5000 Standard предназначена для измерения перепада давления, расхода и температуры, для гидравлической балансировки систем теплоснабжения и холодоснабжения. Руководство пользователя. Язык: RU | PDF 887.60 КБ.

Электроприводы Danfoss с редуктором серии AME 55 QM.Техническое описание. Язык: RU | PDF 136.45 Кб.

Электроприводы серии AMI 140 Danfoss для двухпозиционного управления. Техническое описание. Язык: RU | PDF 1,10 МБ.

Редукторные электроприводы Danfoss AMV 110 NL, AMV 120 NL. Техническое описание. Язык: RU | PDF 122.06 Кб.

Термостатический элемент серии Danfoss Qt - это контроллер обратной температуры охлаждающей жидкости при использовании с клапаном AB-QM. Техническое описание. Язык: RU | PDF 1,29 МБ.

Автоматизированная информационно-измерительная система Comfort Contour. Брошюра Danfoss. Язык: RU | PDF 4,65 МБ.

Контроллеры Danfoss серии ECA Connect. Заграничный пасспорт. Язык: RU | PDF 361,34 КБ.

Термоэлектрические приводы Danfoss серии ABNM (нормально закрытые) с аналоговым управлением. Техническое описание. Язык: RU | PDF 327,77 КБ.

Термоэлектрические приводы Danfoss серии ABV.Техническое описание. Язык: RU | PDF 138,87 КБ.

Редукторные электроприводы Danfoss серии AMV 162/182 (230 В) для поворотных регулирующих клапанов. Инструкция по установке. Язык: RU | PDF 1,34 МБ.

Ame 10 - Электроприводы Danfoss серии EI96L11F. Руководство пользователя. Язык: EN, DE, IT, PL, FR, ES | PDF 799,92 КБ.

Редукторные электроприводы DANFOSS AME 15 серий (ES), AME 16, AME 25, AME 35. Техническое описание. Язык: RU | PDF 605.78 КБ.

Редукторные электроприводы Danfoss серии Ame 85, AME 86. Техническое описание. Язык: RU | PDF 487,78 КБ.

Коробки передач AME 130, AME 140, AME 130H, AME 140H, AME 130, AME 140H. Техническое описание. Язык: RU | PDF 864,29 КБ.

Редукторный электропривод Danfoss AMV серии 435. Техническое описание. Язык: RU | PDF 930,12 КБ.

Редукторный электропривод DANFOSS серии AMV 438SU (с возвратной пружиной).Техническое описание. Язык: RU | PDF 687.15 Кб.

Термоэлектрические приводы Danfoss серии TWA. Техническое описание. Язык: RU | PDF 285,27 КБ.

Встроенные блоки ввода / вывода Danfoss серии ECA 32 для контроллеров ECL COMFORT 310 / 310B. Техническое описание. Язык: RU | PDF 757,87 КБ.

Контроллеры температуры Danfoss ECL серии Comfort 110 для систем отопления и горячего водоснабжения (ГВС). Техническое описание. Язык: RU | PDF 767.25 Кб.

Универсальные регуляторы температуры Danfoss серии ECL Comfort 210/210 V и блок дистанционного управления ECA 30. Техническое описание. Язык: RU | PDF 1,16 МБ.

Универсальные регуляторы температуры Danfoss серии ECL Comfort 310/310 V и блок дистанционного управления ECA 30. Техническое описание. Язык: RU | PDF 1,25 МБ.

Ключи программирования Danfoss серий A214, A314 для регуляторов температуры ECL Comfort 210/310.Инструкция по эксплуатации. Язык: RU | PDF 5,56 МБ.

Электронный ключ приложения Danfoss серии A217, A317 для регуляторов температуры ECL Comfort 210/310. Инструкции по использованию. Язык: RU | PDF 4,08 МБ.

Ключи программирования Danfoss серии A230 для регуляторов температуры ECL Comfort 210/310. Инструкция по эксплуатации. Язык: RU | PDF 2.43 МБ.

Клавиши программирования серий DANFOSS A231, A331 для регуляторов температуры ECL Comfort 210/310.Инструкция по эксплуатации. Язык: RU | PDF 3,16 МБ.

Ключи программирования Danfoss серии A260 для регуляторов температуры ECL Comfort 210. Инструкция по эксплуатации. Язык: RU | PDF 2,02 МБ.

Ключи программирования Danfoss серии

A266 для регуляторов температуры ECL Comfort 210/310. Инструкция по эксплуатации. Язык: RU | PDF 3,52 МБ.

Ключи программирования Danfoss серии

A275, A375 для регуляторов температуры ECL Comfort 210/310.Инструкция по эксплуатации. Язык: RU | PDF 6.43 МБ.

Ключи программирования Danfoss серии

A275, A375 для регуляторов температуры ECL Comfort 210/310. Инструкция по установке. Язык: RU | PDF 3,05 МБ.

Клавиши программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | PDF 2,92 МБ.

Клавиши программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310.Инструкция по установке. Язык: RU | PDF 1,34 МБ.

Клавиши программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | PDF 3,08 МБ.

Клавиши программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | PDF 3.64 МБ.

A376 Ключи программирования Danfoss для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | PDF 5.06 МБ.

Ключи программирования Danfoss серии

A376 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | PDF 2.31 МБ.

Коммуникационные возможности регуляторов температуры Danfoss серии ECL COMFORT 210/310. Инструкция по эксплуатации. Язык: RU | PDF 673.15 Кб.

Сервер OPC для регуляторов температуры Danfoss серии ECL COMFORT 310. Инструкция по эксплуатации. Язык: RU | PDF 999.75 Кб.

USB-драйвер. Подключение регуляторов температуры ECL Comfort 210/310 к ПК. Инструкция по установке. Язык: RU | PDF 223.44 Кб.

Новые контроллеры Danfoss ECL COMFORT 210/310 отличаются расширенной функциональностью и максимальной эффективностью. Брошюра. Язык: RU | PDF 2,97 МБ.

Контроллеры температуры Danfoss серии ECL Comfort 210/310. Гид пользователя. Язык: RU | PDF 3.85 МБ.

Выбор ключей ECL.Руководство пользователя. Язык: RU | PDF 267,81 КБ.

Выбор ключей ECL. Руководство пользователя. Таблица перевода с кодами. Язык: RU | PDF 18,62 КБ.

Коммутационная панель Danfoss серии FH-WC для управления системами наружного отопления. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 85.25 Кб.

Коммутационная панель Danfoss серии FH-WC (230 В) для управления системами наружного отопления. Инструкция по установке. Язык: RU, EN, DE, IT, FR | PDF 2.37 МБ.

Шкаф с квартирой присоединения к системе квартирного отопления-1-Б1 (ШКСО-1-Б1). Техническое описание. Язык: RU | PDF 1,18 МБ.

Шкаф-купе с подключением квартиры к системе отопления-1-Б4, Б7 (ШКСО-1-Б4, Б7). Техническое описание. Язык: RU | PDF 1,24 МБ.

Шкаф с квартирой присоединения к системе квартирного отопления ШКСО-1 Б1 для подключения одной квартиры. Инструкции по обслуживанию. Язык: RU | PDF 1.28 МБ.

Шкаф с квартирой присоединения к системе квартирного отопления ШКСО-1 Б1 для подключения одной квартиры. Инструкция по установке. Язык: RU | PDF 1,04 МБ.

Квартирные теплосчетчики Danfoss серии M-Cal Compact (Модификация 447). Заграничный пасспорт. Язык: RU | PDF 241,12 КБ.

Квартирные теплосчетчики Danfoss серии M-Cal Compact (Модификация 447). Брошюра. Язык: RU | PDF 246,47 КБ.

Квартирные теплосчетчики Danfoss серии M-CAL MS.Заграничный пасспорт. Язык: RU | PDF 498,30 КБ.

Квартирные теплосчетчики Danfoss серии M-CAL MS. Техническое описание. Язык: RU | PDF 202.01 КБ.

Квартирные теплосчетчики Danfoss M-CAL Series MS для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и сопутствующих данных в закрытых системах. (потребители-потребители).Информационный буклет. Язык: RU | PDF 444,39 КБ.

Квартирные теплосчетчики Danfoss Series Sonometer 500. Паспорт. Язык: RU | PDF 293,87 КБ.

Ультразвуковые квартирные теплосчетчики Danfoss Series Sonometer 500 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления отдельных потребителей (квартиры, коттеджи, офисные помещения) .Информационный буклет. Язык: RU | PDF 394,82 КБ.

Ультразвуковые квартирные теплосчетчики Danfoss Series Sonometer 1100 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартиры, коттеджи, офисные помещения) . Информационный буклет. Язык: RU, EN | PDF 242,78 КБ.

Ультразвуковые квартирные теплосчетчики Danfoss Series Sonometer 1100.Заграничный пасспорт. Язык: RU, EN | PDF 1,23 МБ.

Пульт дистанционного управления MBUS id = 0x2f для квартирных теплосчетчиков Danfoss Series Sonometer 1100. Инструкция по эксплуатации. Язык: RU, EN | PDF 1,70 МБ.

Квартирные теплосчетчики Danfoss Series Sonometer 1000. Паспорт. Язык: RU, EN | PDF 1,68 МБ.

Ультразвуковой расходомер Sono 1500 CT для измерения расхода и объема различных жидкостей на объектах коммунального хозяйства и в других отраслях промышленности в технологических, учетных и расчетных операциях.Заграничный пасспорт. Язык: RU | PDF 400.05 Кб.

Thermal SPT 943 для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых системах водоснабжения. Руководство пользователя. Язык: RU | PDF 607.48 Кб.

Danfoss Преобразователи импульсных сигналов Hydro Port Pulse Series Для подключения к сети M-BUS устройств учета ресурсов с импульсным выходом. Заграничный пасспорт. Язык: RU | PDF 300,96 КБ.

Danfoss Hydro Port Импульсные импульсные сигналы Импульсные сигналы.Техническое описание. Язык: RU | PDF 139.01 КБ.

Преобразователи импульсных мини-сигналов Izar Port Pulse Mini Pulse Mini Pulse. Заграничный пасспорт. Язык: RU | PDF 252,97 КБ.

Преобразователи импульсных мини-сигналов Izar Port Pulse Mini Pulse Mini Pulse. Техническое описание. Язык: RU | PDF 128,78 КБ.

DANFOSS DANFOSS COMPUTERS, IZAR CENTER MEMORY - преобразователи сигналов M-BUS. Заграничный пасспорт. Язык: RU | PDF 360,97 КБ.

Danfoss Серия Danfoss Center, Izar Center Memory 60, 120, 250 - преобразователи сигналов M-BUS.Техническое описание. Язык: RU | PDF 277.00 Кб.

Диспетчерская система индивидуального учета Тепловая энергия M-BUS. Техническая информация для проектировщиков, монтажников, инженеров по продаже. Язык: RU | PDF 727.36 Кб.

Радиаторные счетчики - дистрибьюторы Danfoss серий Индив-3, Индив-3Р, Индив-3Р2, ИНДИВ-3РД. Заграничный пасспорт. Язык: RU | PDF 460,78 КБ.

Распределители радиаторные Тепло Индив-3 для организации поквартального учета тепла в жилых домах с вертикальной разводкой системы отопления.Информационный буклет. Язык: RU | PDF 486,92 КБ.

Импульсный адаптер Danfoss, серия Indiv Pad. Техническое описание. Язык: RU | PDF 253,81 КБ.

Радиостанция Indiv RM для персонального компьютера. Техническое описание. Язык: RU | PDF 198.32 Кб.

Сетевые узлы NNV- и NNB-. Инструкция по установке и эксплуатации. Язык: RU | PDF 515,57 КБ.

Отдельное управление энергетики Danfoss Серия AMR Серия AMR с дистанционным беспроводным считыванием показаний приборов.Инструкция по установке и эксплуатации. Язык: RU | PDF 647,70 КБ.

Импульсный адаптер Danfoss, серия Indiv Pad. Заграничный пасспорт. Язык: RU | PDF 338.95 Кб.

Сетевые узлы Danfoss серий NNB, NNV. Заграничный пасспорт. Язык: RU | PDF 335,04 КБ.

Проектирование системы Indiv AMR. Информационный буклет. Язык: RU | PDF 5,70 МБ.

Электронные устройства Danfoss серий IndiV-5, Indiv-5R, Indiv-5R-1 для распределения тепловой энергии.Заграничный пасспорт. Язык: RU | PDF 282.60 КБ.

Установка счетчиков - теплораспределителей Danfoss серии Indiv-5 (5R) на биметаллические радиаторы. Инструкция по установке. Язык: RU | PDF 1,16 МБ.

Установка счетчиков-теплораспределителей Danfoss серии Indiv-5 (5R) на чугунные секционные радиаторы. Инструкция по установке. Язык: RU | PDF 908.17 Кб.

Установка счетчиков - теплораспределителей Danfoss серии Indiv-5, Indiv-5R на конвекторы Accord.Инструкция по установке. Язык: RU | PDF 1.01 МБ.

Установка счетчиков - теплораспределителей Danfoss серии Индив-5, Индив-5Р на конвекторы «Универсал» с приварным кронштейном. Инструкция по установке. Язык: RU | PDF 2,54 МБ.

Установка счетчиков - Теплораспределители Danfoss серии Индив-5, Индив-5Р на конвекторы «Универсал» с прямым клапаном. Инструкция по установке. Язык: RU | PDF 3,03 МБ.

Установка счетчиков - теплораспределителей Danfoss серий Indiv-5, Indiv-5R на универсальные конвекторы с U-образным вентилем. Инструкция по установке. Язык: RU | PDF 3,01 МБ.

Установка счетчиков - теплораспределителей Danfoss серии Indiv-5 (5R) на панельные радиаторы. Инструкция по установке. Язык: RU | PDF 906.56 Кб.

Радиатор-распределители Danfoss серии Indiv (модификации Indiv-5, Indiv-5R).Информационный буклет. Язык: RU | PDF 1,02 МБ.

Радиаторные распределительные устройства Danfoss серии Indiv-5, Indiv-5R. Руководство пользователя. Язык: RU | PDF 122.73 Кб.

Регуляторы давления «себе» Danfoss серии AVA (PN 25 / DN 15 - 50). Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | PDF 1,70 МБ.

Регуляторы давления "себе" Danfoss серии AVA-AVDS. Сервисные комплекты. Инструкция по установке. Язык: RU, EN, DE, IT, FR, ES | PDF 4,76 МБ.

Клапаны - регуляторы давления "себе" Danfoss серии AVA (RU 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | PDF 591,49 КБ.

Регуляторы давления "After" Danfoss серии AVD, AVDS - PN 16, 25 / DN 15 - 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | PDF 2,62 МБ.

Клапаны - регуляторы давления «Атер» серии Danfoss AVD - для воды, AVDS - для пара (RU 25).Техническое описание. Язык: RU, EN, DE, IT, FR, ES | PDF 1,02 МБ.

Клапаны - регуляторы давления "себе" Danfoss серии AVDO. Техническое описание. Язык: RU | PDF 721,33 КБ.

Регулирующие регуляторы Danfoss серии AVDO2. Инструкция по установке и эксплуатации. Язык: RU | PDF 698,14 КБ.

Регуляторы давления "себе" Danfoss серии AVDO. Руководство пользователя. Язык: RU | PDF 827.43 Кб.

Клапаны - регуляторы давления Delta серии AVP Danfoss - с регулируемой настройкой для подающего и обратного трубопроводов; АВП-Ф - с фиксированной настройкой обратного трубопровода (РУ16).Техническое описание. Язык: RU, EN | PDF 2,44 МБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F. Аксессуары SP AV. Инструкция по установке. Язык: RU, EN | PDF 739,51 КБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F (SP AV PN 16). Сервисные комплекты. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 1,42 МБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F (PN 16,25 / DN 15-50).Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 2.11 Мб.

Регуляторы перепада давления Danfoss серии AVP, AVP-F (SP AV PN 25). Сервисные комплекты. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 1,79 МБ.

Регуляторы перепада давления Danfoss серии AVP, AVP-F. Аксессуары. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 748,53 КБ.

Клапаны - регуляторы перепада давления Danfoss серии AVP - с регулируемой подачей и обратным трубопроводом; АВП-Ф - с фиксированной настройкой обратного трубопровода (РУ 25).Техническое описание. Язык: RU, EN | PDF 1,21 МБ.

Терморегуляторы Danfoss серии АВТБ. Техническое описание. Язык: RU | PDF 776,24 КБ.

Danfoss Контроллеры температуры Danfoss серии AVTB. Инструкция по установке. Язык: RU | PDF 1,63 МБ.

Контроллеры температуры Danfoss серии AVTB, датчик Ø9,5 / 180 мм. Руководство пользователя. Язык: RU | PDF 80,08 КБ.

Терморегуляторы Danfoss серии АВТБ.Инструкция по установке. Язык: RU | PDF 655,69 КБ.

Терморегуляторы РАВК / РАВ8 (ВМТ8, ВМА, ВМВ) прямого действия для систем горячего водоснабжения малых зданий (коттеджей). Техническое описание. Язык: RU | PDF 1,09 МБ.

Терморегуляторы РАВК (25-45 ° С). Инструкция по установке и эксплуатации. Язык: RU | PDF 1,48 МБ.

Терморегуляторы РАВК (25-65 ° С). Инструкция по установке и эксплуатации. Язык: RU | PDF 1,49 МБ.

Регуляторы давления "себе" Danfoss AFA / VFG 2 серии (21) DN 15-250. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 6.02 МБ.

Регуляторы давления «себе» Danfoss AFA / VFG 2 серии (21). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 884,65 КБ.

Регуляторы давления "После" Danfoss AFD серии AFD / VFG (S) 2 (21) DN 15-250. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,74 МБ.

Регуляторы давления "После" Danfoss AFD серии AFD / VFG2 (21), AFD / VFGS2 (для пара). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 951,72 КБ.

Регуляторы перепада давления Danfoss серии AFP / VFG 2 (21) DN 15 - 250. Инструкции по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,37 МБ.

DANFOSS DANFE DETAILATORS AFP / VFG, серия 2. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 849,64 КБ.

Danfoss DNFOSS Series AFPA / VFG 2 (21) DN 15-250 Регуляторы разгрузки. Инструкция по установке и эксплуатации.

Байпасные клапаны DANFOSS AFPA / VFG серии 2. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 678,71 КБ.

Байпасные клапаны (регуляторы) Danfoss серии AVPA PN 16, 25 / DN 15 - 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 2.17 МБ.

Байпасные клапаны (регуляторы) Danfoss серии AVP (RU 16 и RU 25). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 887,98 КБ.

Регуляторы падения давления, ограничители расхода Danfoss серии AFPB (-f) / VFQ2 (21) DU 15-125. Инструкция по установке и эксплуатации. Язык: EN, DE, FR | PDF 597.42 Кб.

Danfoss Регуляторы давления Danfoss серии AFPB-F / VFQ2 с фиксированной настройкой и ручным ограничением расхода. Техническое описание. Язык: EN, DE, FR | PDF 197.75 Кб.

Регуляторы падения давления, ограничители потока DANFOSS серии AFPQ (4) / VFQ 2 (21) DN 15 - 250. Инструкция по монтажу и эксплуатации. Язык: EN, DE, FR | PDF 601.56 Кб.

Регуляторы падения давления с автоматическим ограничением расхода DANFOSS серии AFPQ / VFQ2 - для установки на обратном трубопроводе, AFPQ 4 / VFQ2 - для установки на подающем трубопроводе. Техническое описание. Язык: EN, DE, FR | PDF 651,95 КБ.

Регуляторы потока Danfoss серии AFQ / VFQ 2 DN 15 - 250.Инструкция по установке и эксплуатации. Язык: EN, DE, FR | PDF 1,23 МБ.

Регуляторы потока Danfoss серии AFQ / VFQ 2. Техническое описание. Язык: EN, DE, FR | PDF 503,85 КБ.

Приводы Danfoss AFT 06, 26, 17, 27 для терморегуляторов. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 2,72 МБ.

Термостатические элементы Danfoss серии AFT 06, 26, 17, 27 для терморегуляторов.Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 247.06 Кб.

Danfoss Регуляторы перепада давления серии AVPB, AVPB-F, AVPBT, AVPBT-F (PN 16,25 / DN 15-50) с ручным ограничением расхода. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,01 МБ.

Danfoss Дельта-регуляторы Danfoss серии AVPB, AVPB-F (RU 25) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1,07 МБ.

Регуляторы давления Danfoss серии AVPB, AVPB-F (RU 16) с ручным ограничением расхода.Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1.90 МБ.

Регуляторы перепада давления Danfoss серии AVPQ, AVPQ-F, AVPQ 4, AVPQT (PN 16,25 / DN 15-50) с автоматическим ограничением расхода. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,25 МБ.

Danfoss Регуляторы давления Danfoss, серия AVPQ 4 (RU 25) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1,41 МБ.

Danfoss Регуляторы давления Danfoss серии AVPQ, AVPQ-F (RU 16) с автоматическим ограничением расхода.Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 1,97 МБ.

Контроллеры-ограничители потока DANFOSS серии AVQ (в комбинации с терморегулятором - AVQT) PN 16, 25 / DN 15 - 50. Инструкции по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 2,99 МБ.

Регуляторы потока Danfoss серии AVQ (RU 25) для подающих и обратных трубопроводов. Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 496,04 КБ.

Регуляторы потока Danfoss серии AVQ (RU 16).Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 482,70 КБ.

Терморегуляторы Danfoss серии AVT. Инструкция по установке и эксплуатации. Язык: RU, EN, DE, IT, FR | PDF 3,05 МБ.

Терморегуляторы Danfoss серии AVT / VG - с наружной резьбой, AVT / VGF - фланцевые (RU 25). Техническое описание. Язык: RU, EN, DE, IT, FR | PDF 887,47 КБ.

Терморегуляторы Danfoss серии AVTQ. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 1,02 МБ.

Контроллеры температуры Danfoss серии AVTQ (Ду 20) с коррекцией расхода. Техническое описание. Язык: RU, EN | PDF 485,27 КБ.

Терморегуляторы Danfoss серии AVTQ (DU 15) с коррекцией расхода. Техническое описание. Язык: RU, EN | PDF 680,90 КБ.

FJV Контроллеры температуры Danfoss. Инструкция по установке и эксплуатации. Язык: RU, EN | PDF 566.50 КБ.

Регуляторы температуры охлаждающей жидкости обратного хода Danfoss FJV Series. Техническое описание. Язык: RU, EN | PDF 354,36 КБ.

Регуляторы температуры охлаждающей жидкости обратного хода Danfoss FJV Series. Заграничный пасспорт. Язык: RU, EN | PDF 221.26 Кб.

Терморегуляторы Danfoss серии Ravi. Инструкция по установке и эксплуатации. Язык: RU | PDF 1,66 МБ.

Регуляторы температуры Danfoss серии Ravi / RAV8 (VMT8, VMA, VMV).Техническое описание. Язык: RU | PDF 986,78 КБ.

Терморегуляторы Danfoss серии RAVV. Инструкция по установке и эксплуатации. Язык: RU | PDF 1,23 МБ.

Терморегуляторы Danfoss серии RAVV / RAV8 (VMT8, VMA) для использования в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | PDF 1,13 МБ.

Счетчики-распределители радиаторные, индивидуальный учет.Счетчики-распределители радиаторные, индивидуальный учет актуальности для использования представленных моделей

.

Устройства для распределения тепловой энергии Электронные Индив-5, Индив-5Р, Индив-5Р-1 предназначены для измерения температуры видимой на поверхности металлической пластины, закрепленной на поверхности нагревательного прибора и отображающей результаты измерения в виде растущего результат в виде интеграла по времени (формула / 1 /), пропорционального нагретой тепловой энергии.

Описание

Принцип работы устройств электронного распределения тепловой энергии Индив-5, Индив-5Р, ИНДИВ-5Р-1 основан на измерении температуры ТМ видимой металлической пластиной, закрепленной на поверхности нагревательного устройства. Измеренная температура используется для расчета разницы температур при = (Tm - 20) ° C и вычисления интеграла по времени. Устройство показывает полученное безразмерное интегральное значение, на основании которого можно рассчитать относительную долю теплопередачи в коллективной системе отопления.Устройства для распределения тепловой энергии Электронные Индив-5, Индив-5Р, ИНДИВ-5Р-1 представлены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция распределителя тепловой энергии электронных Индив-5, Индив-5Р, ИНДИВ-5Р-1 представляет собой непреднамеренный корпус из пластика с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса у задней стенки и подключается к тепловой трубке, прижимаемой при установке к видимой металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1 .5 или 2,5 м. Тепловидная металлическая пластина снабжена отверстиями для крепления к поверхности нагревательного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть для однонаправленной радиосвязи (беспроводная шина M-BUS совместима с EN 13757-3 и EN 13757). -4). Исполнение INDIV-5R и INDIV-5R-1 различается составом монтажного комплекта.

Устройства распределения тепловой энергии электронные Индив-5, Индив-5Р, Индив-5Р-1 включают в себя блок питания и микропроцессор с кварцевым генератором, измерение сопротивления датчика температуры, необходимые расчеты и контроль показания буквенно-цифровой жидкости. хрустальный дисплей.

Индикация устройств распределения тепловой энергии электронного инд-5,

INDIV-5R, INDIV-5R-1 формируется по алгоритму:

rT (T) - 20 л5

и если Т.

где Tz - начальная температура - температура начала процесса интегрирования, ° C,

R - скорость приращения отображаемого эталона, 1 / ч

Время в часах.

Для закрепления устройств распределения тепловой энергии электронных Индив-5, Индив-5Р, Индив-5Р-1 с внутренним термометром на нагревательных приборах различной конструкции предусмотрены специализированные монтажные комплекты.При установке корпус фиксируется на видимой на тепловом поле металлической пластине с помощью специальной герметичной прокладки, исключающей несанкционированный доступ к дозатору и органам крепления. Сливной термометр подмывается к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей прибора в режиме измерения автоматически заменяет показания и отображает следующие значения (в скобках указана длительность индикации в секундах):

Текущая скорость приращения отображаемого задания (2 с)

Проверка дисплея (все включено) (0.5 с)

Проверка дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральное значение текущей даты (мигает) (5 с)

Контрольная сумма (2 с)

Проверочный коэффициент (1 с)

Информация о наличии и типе используемого алгоритма радиоканала и типе датчика (встроенный или выносной).

В зависимости от типа работы на дисплее также отображается различная специальная индикация, которая указывает на определенные состояния устройства, включая коды ошибок.

Приборы ИНДИВ-5, Индив-5Р, Индив-5Р-1 могут использоваться со следующими типами нагревательных приборов:

Пластиковые радиаторы;

Радиаторы трубчатые;

Панельные радиаторы с горизонтальным и вертикальным протоком воды;

Радиаторы с внутренней заслонкой в ​​трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (программное обеспечение) устанавливается при изготовлении устройства и не может быть передано или изменено.

Таблица 1

если T> Tz, то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

А в ми 3286-2010.

Внешнее программное обеспечение, установленное на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики приборов Индив-5, Индив-5Р, ИНДИВ-5Р-1 приведены в таблице 2.

стол 2

В компании «Теплосток» вы можете заказать радиаторные счетчики (распределители) тепла. Мы рады предложить продукцию известного бренда IndiV, а также все необходимые для него комплектующие на выгодных условиях.

Актуальность использования представленных моделей

Индивидуальная обработка тепла позволяет экономить тепловую энергию и оплачивать ее в соответствии с фактическим потреблением.В системах вертикальной разводки применяются счетчики-распределители радиаторов.

Представленные в нашем ассортименте модели соответствуют всем установленным требованиям и имеют промежуточный интервал 10 лет.

Основные модели распределителей тепла

  1. Версии Индив-3 и Индив-3Р. Эти распределители имеют один встроенный датчик температуры. В таких устройствах используется принцип накопления результирующего отклика во времени со скоростью, которая определяется выходным сигналом встроенного датчика.
  2. Версии инд-3р2 и инд-3. Эти модели имеют 2 датчика температуры (поверхность нагревательного прибора и окружающий воздух). В распределителе ИндиВ-3Р2 оба датчика встроены в корпус. В приборе НДИВ-3РД датчик температуры воздуха встроенный, а поверхностный датчик отопительного прибора выносной.

Распределители всех типов позволяют вводить в память и отображать результирующие показания в заранее определенный день года. Устройства используются во внутренних системах отопления.

Любой дистрибьютор может быть установлен на:

  1. Секционный радиатор из литой стали или чугуна.
  2. Алюминиевая батарея отопления.
  3. Радиаторы трубчатые и панельные.
  4. Трубные регистры.
  5. Конвекторы.

Теплораспределитель решает следующие задачи:

  1. Накопление показаний расхода.
  2. Показатель потребления за предыдущий год.
  3. Показать индикацию контрольной суммы.

Дополнительно распределитель оснащен системой самотестирования.

Технические характеристики ИНДИВ-3:

  1. Диапазон расчетных температур в системах теплоснабжения: 55-105 градусов Цельсия.
  2. Начальная точка отсчета: июнь-август: 40 градусов по Цельсию, сентябрь-май: 30 градусов по Цельсию.
  3. Питание теплораспределителей: литиевая батарея.
  4. Размеры: 40x76x25 мм.
  5. Точность измерения распределителя: соответствует европейскому стандарту EN834.

Преимущества заказа теплосчетчиков в нашей компании

  1. Большой модельный ряд. Вы можете заказать Дистрибьютора Теплакак предыдущего и последнего поколения.
  2. Оптимальная стоимость. Вы можете заказать любую модель дистрибьютора по выгодной цене со скидкой. Оптовым и постоянным покупателям предлагаем участие в специальных акциях.
  3. Помогите при выборе. Наши специалисты готовы рассказать обо всех теплораспределителях, ответить на ваши вопросы.
  4. Достаточный складской запас продукции. Вы можете заказать счетчики теплораспределителей в любом необходимом количестве без длительной доставки от производителя.
  5. Оперативная доставка. В ближайшее время вы можете начать пользоваться услугами любого дистрибьютора. Транспортировка теплосчетчиков осуществляется собственным транспортом компании по Москве и регионам.

Связаться! Контролируйте тепло в современном формате и снижайте затраты.


Кодовый номер

Описание

Цена (евро)

Эскиз

088х3330. Распределитель радиаторный в компактном исполнении Индив-5 с визуальным считыванием показаний с ЖК-дисплеем
30,83
088х3203. Радиатор Счетчик радиатора в компактном исполнении Indiv-3R с дистанционной беспроводной передачей данных (радио)
43,39

Счетчик радиатора Indiv New Generation


Кодовый номер Описание Цена (евро) Эскиз
187F0001. Радиатор Счетчик радиатора в компактном исполнении с ЖК-дисплеем Изменяет Indiv-5 43,39

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3250. Импульсный адаптер двухканальный Indiv Pad для подключения 2-х счетчиков (вода, электричество, газ) с импульсным выходом
74,79
088х3251 Сетевой узел, стандартный с независимым питанием NNB-STD
306,28
088х3257 Сетевой узел с модулем связи для удаленного чтения с интерфейсом GSM-GSM NNV-GSM (Сеть) 1595,22
088х3254. Сетевая сборка с коммуникационным модулем для удаленного чтения с интерфейсом RS232 NNV-232 (сеть) 459,42
088х3256. Сетевой узел с коммуникационным модулем для удаленного чтения с интерфейсом Ethernet NNV-IP (Сеть) 1512,26

Принадлежности для настройки радиосистемы и считывания показаний

Программное обеспечение для радио

Кодовый номер

Описание

Цена (евро)

Программа параметризации счетчиков ИНДМЕТ

Программа для считывания данных со счетчиков Indread

Сервисная программа INDSERV для настройки и чтения данных из системы Indiv AMR

Программа параметризации главного сетевого узла Indcomm, включая соединительный кабель

Набор для монтажа счетчика распределителя на чугунных секционных радиаторах

Зазор между секциями не более 34 мм

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211
1,32
088х3230. Гайка Т-образная, 65 мм
0,85

Болт м 4 x 35 мм

Стоимость комплекта

Зазор между секциями более 34 мм

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3212. Термоадаптер, стандартный, 55 мм
1,32
088х3230. Гайка Т-образная, 65 мм
0,85

Болт м 4 x 35 мм

Стоимость комплекта

Комплект для монтажа счетчика распределителя на панельные радиаторы

Кодовый номер
Описание Цена (евро) Эскиз
088х3211 Термоадаптер, стандартный, 40 мм
1,32

Хвостовая гайка M 3 x 6 мм (требуется при заказе 2 шт.На 1 счетчике)

Болт приварной 3 x 10 мм (требуется 2 шт. На 1 прилавке)

Стоимость комплекта

Комплект для крепления счетчика распределителя к конвекторам

Установка на «Ортемс» (конвекторы «Универсальные», Сантехпром-Авто, КВ)

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211 Термоадаптер, стандартный, 40 мм
1,32
088х3270. Штанга м 3 x 330 мм
2,81

Корончатая гайка M 3 мм (требуется при заказе 2 шт. На 1 счетчике)

Стоимость комплекта

Установка на «Калач» (Конвекторы «Аккорд», «Комфорт», «Прогресс»)

Кодовый номер
Описание Цена (евро) Эскиз
088х3211 Термоадаптер, стандартный, 40 мм
1,32

Гайка хвостовая M 3 x 6 мм (требуется 2 шт.На 1 счетчике)

Болт приварной м 3 x 10 мм (требуется 2 шт. На 1 стойку)

Стоимость комплекта

Набор для монтажа счетчика распределителя на трубчатые радиаторы

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211 Термоадаптер, стандартный, 40 мм
1,32
088х3241.
или
088х3242.
Гайка Т-образная, 36 мм или 45 мм
6,96

Болт м 4 x 35 мм

Стоимость комплекта

Комплект для монтажа распределителя счетчика на алюминиевые радиаторы

Зазор между секциями не более 4 мм
Кодовый номер
Описание Цена (евро) Эскиз
088х3211 Термоадаптер, стандартный, 40 мм
1,32

Болт саморез с 4.2 x 25 мм (требуется 2 шт. На 1 прилавок)

Стоимость комплекта

Зазор между секциями более 4 мм

Кодовый номер

Описание

Цена (евро)

Эскиз

088х3211 Термоадаптер, стандартный, 40 мм
1,32

Квадратные шпильки (требуется для заказа 2 шт.На 1 счетчике)

Винт м 3 x 25 мм (требуется 2 шт. На 1 счетчик)

Стоимость комплекта

Дополнительное оборудование

Кодовый номер

Описание

Цена (евро)

Характеристика

Значение спецификации

Диапазон температур нагревательного прибора (температура в точке установки)

от 30 до 105 ° C

Температура запуска TZ

40 ° C - июнь, июль и август

30 ° С - все остальные месяцы года

Пределы допускаемой относительной погрешности измерения,%

в 5 ° C

при 10 ° C

при 15 ° C

при 40 ° C

Масса, не более

Литиевая батарея 3 В

Тип дисплея

жидкокристаллический дисплей 5 разрядов (00000... 99999)

Хранение и транспортировка Хранение

от - 60 до + 50 ° C

Срок службы (типовой)

10 лет + 15 месяцев

Знак одобрения типа

Знак одобрения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также офсетной печатью на аппарате Инд-5, Индив-5Р, Индив-5Р-1.

Полнота

Полнота измерительного инструмента показана в таблице 3. Таблица 3

Проверка

осуществляется по методике, описанной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные Индив-5, Индив-5Р, ИНДИВ-5Р-1. Инструкция по эксплуатации» утвержденного ГТИ России. ФБУ «Ростт - Москва» 12.07.2012

Основные инструменты:

Камера климатическая. Температурный диапазон от 15 до 80 ° С; нестабильность поддержания температуры ± 0.5 ° С;

Термометр сопротивления Платиновый вибрационный эталонный ПЦВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10, при = ± (0,0035 + 10-5 t) ° С

Информация о методах измерения

Информация о методах измерения содержится в документе «Устройства для распределения тепловой энергии электронные Индив-5, Индив-5Р, Индив-5Р-1. Руководство».

Нормативно-техническая документация, устанавливающая требования к устройствам для распределения тепловой энергии электронные Индив-5, Индив-5Р, ИНДИВ-5Р-1

1 ГОСТ Р 52931-2008 «Управление и регулирование технологических процессов.Основные Характеристики. «

2 Техническая документация производителя Danfoss GmbH, Германия.

при совершении торгово-товарных операций

Счетчик Indiv 5 и его улучшенная модификация Indiv 5R являются радиаторами-распределителями для организации учета тепла для каждой отдельной квартиры. Эти устройства предназначены для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Indilation 5 измеряет и регистрирует разницу температуры радиатора и воздуха в помещении.Термодатчик встроен в корпус Danfoss IndiV 5. Температура воздуха запрограммирована как постоянное значение 20 ° C. Это усреднение вносит определенную ошибку в показания IndiBoss Indilation, однако это не такая серьезная проблема. Но остальные расчеты будут произведены с максимальной точностью, даже если вы накроете распределитель счетчика IndiV 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как читать показания Indiv 5, проблем не возникнет даже у человека далекого от техники.На мониторе попеременно появляется:

  • соответствующая информация;
  • данных по результатам предыдущего раза;
  • завершение текущего рабочего цикла Danfoss Indiv 5R;
  • Калибровочный коэффициент
  • ;
  • Контрольная сумма
  • и так далее.

Все расчеты в автоматическом режиме осуществляет программа AMR, предоставленная управляющей компанией, на балансе которой находится дом.

Установить теплосчетчик Danfoss на радиатор не очень сложно.Устройство фиксируется на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкций производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить счетчик радиатора распределителя Индив 5 на поверхности аккумуляторной батареи невозможно. В таких случаях придется поставить выносной датчик с соединительным кабелем и отключить встроенный. Это решение обычно предназначено для агрегатов с кожухом.

Распределитель

INDIV 5, установленный на прилавке, не сильно ударит по вашему бюджету. Однако приобретать устройство можно только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуального и универсального счетов. Для этого необходимо, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5R в Москве и другая полезная информация по технике, ждем вас на нашем сайте.

Счетчик Indiv 5 и его улучшенная модификация Indiv 5R являются радиаторами-распределителями для организации учета тепла для каждой отдельной квартиры. Эти устройства предназначены для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Indilation 5 измеряет и регистрирует разницу температуры радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss IndiV 5.Температура воздуха запрограммирована на постоянное значение 20 ° C. Такое усреднение вносит определенную ошибку в показания IndiBoss Indilation, однако это не такая уж серьезная проблема. Но остальные расчеты будут произведены с максимальной точностью, даже если вы накроете распределитель счетчика IndiV 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как читать показания Indiv 5, проблем не возникнет даже у человека далекого от техники. На мониторе попеременно появляется:

  • соответствующая информация;
  • данных по результатам предыдущего раза;
  • завершение текущего рабочего цикла Danfoss Indiv 5R;
  • Калибровочный коэффициент
  • ;
  • Контрольная сумма
  • и так далее.

Все расчеты в автоматическом режиме осуществляет программа AMR, предоставленная управляющей компанией, на балансе которой находится дом.

Установка

Установить теплосчетчик Danfoss на радиатор не очень сложно. Устройство фиксируется на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкций производителя Indiv 5 относительно правил установки для конкретных приборов.Иногда возникает ситуация, когда закрепить счетчик радиатора распределителя Индив 5 на поверхности аккумуляторной батареи невозможно. В таких случаях придется поставить выносной датчик с соединительным кабелем и отключить встроенный. Это решение обычно предназначено для агрегатов с кожухом.

Распределитель

INDIV 5, установленный на прилавке, не сильно ударит по вашему бюджету. Однако приобретать устройство можно только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуального и универсального счетов.Для этого необходимо, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5R в Москве и другая полезная информация по технике, ждем вас на нашем сайте.

Kaip pašalinti "Danfoss IndiV Counter" родмени 3. Apskaita šildyti su butų platintoj pagalba. Nustatykite montavimui skirstytuvo skaitiklį ant vamzdinių radiatorių

Šiluminės energijos paskirstymo prietaisai Elektroninis INDV-5, INDIV-5R, INDIV-5R-1 yra Skirtas šilumos matomosios metalinės plokštės temperatūrai, pritvirtintam ant paviršiaus Šnginys.\\ T Ir atstovaujant matavimo rezultatus augančiu rezultatus neatsiejama laiku (formulė / 1 /) proporcinga šilumos energijai proporcingai šildymo priemonei.

apibūdinimas

Elektroninio Indiv-5, Indiv-5R, IndiV-5R-1 šilumos energijos paskirstymo renginių veikimo Principas pagrįstas temperatūros tm šilumos mato metalo plokštės matavimu, pritvildintyus prie. Išmatuota temperatūra naudojama apskaičiuoti temperatūros Skibumą = (TM - 20) ° C temperatūroje ir apskaičiuojant integralą laiku.Įrenginys rodo, kad sizesyvi neatskiriama vertė, remdama santykine šilumos perdavimo dalimi, galima apskaičiuoti kolektyvinio šildymo sistemoje. Renginiai šilumos energijos paskirstymo elektroninis INDV-5, INDV-5R, INDIV-5R-1 yra parodyta 1 paveiksle. Visi pakeitimai turi identityšką išvaizdą.

1 пав.

Elektroninio indiv-5, indiv-5R-5R-1, indiv-5R-1 terminio energijos paskirstymo dizainas yra nenumatytas plastiko korpusas su skaidriu ekrano ant priekinės sienos. Temperatūros jutiklis yra įsikūręs viduje būsto prie galinės sienos ir yra prijungtas prie šilumos vamzdžio, paspaudžiamas montuojant į šilumos matomą matomą metalinę plokinttelónušioŠilumos matomoje metalinėje plokštelėje yra skylių tvirtinimo į šildymo įrenginio paviršiaus tvirtinimui. INDV-5R ir INDV-5R-1 vykdymas turi montuotą radijo modulį (siųstuvą) už registruotų duomenų perdavimą į sistemos radijo tinklą, юбка vienam radijo ryšiui (M-autobusų su belaidis autobusas, 1375), EN 1375 INDV-5R ir INDIV-5R-1 vykdymas skiriasi nuo montavimo rinkinio sudėties.

Šiluminės Energijos paskirstymo įrenginiai elektroninis INDV-5, ИНДИВ-5R, ИНДИВ-5R-1 apima maitinimo šaltinį л mikroprocesorių су kvarciniu generatoriumi, matavimo atsparumą temperatūros jutikliui, būtinus skaičiavimus л kontroliuoti raidinius л skaitmeninį skysčio kristalų indikaciją л kontrolė Ekranas.

Elektroninio indiv-5 šiluminės energijos tiekimo įrengini nuoroda, \\ t

INDIV-5R, INDIV-5R-1 Susidaro pagal algoritmą:

рт (т) - 20 л 5

ir jei T.

kur TZ yra pradinė temperatūra - temperatūra, kai prasideda integrationcijoscesses, ° C,

R - rodomos nuorodos prieaugio, 1 / час greitis

Laikas valandomis.

Saugoti prietaisai šiluminės energijos paskirstymo elektroninio INDV-5, INDV-5R, INDV-5R-1 su vidiniu termometru ant šildymo taisų įvairių dizainų, specializuoti montavimo rinkintii yra pateik.Įdiegus, korpusas yra pritvirtintas prie šilumos matomoje metalinėje plokštelėje su specialiu antspaudu, pašalinant neleistiną prieigą prie dozatoriaus ir tvirtinimo organų. Atliekų termometras plaunamas į šildymo įrenginį su varžtu ir užsidaro su apsauginiu dangteliu, o kūnas sumontuotas ant kambario sienos.

renginio matavimo režimu ekranas automatiškai pakeičia rodmenis ir rodo šias vertes (skliausteliuose nurodyta nuoroda per kelias sekundes):

Dabartinis rodomos nuorodos padidėjimas (2 с)

Экран патикринимас (viskas įskaičiuota) (0,5 с)

Экран патикринимас (išjungimas) (0,5 с)

Данные (2 с)

Integruota vertė dabartine data (mirksi) (5 с)

Валдымо сума (2 с)

Tikrinimo koeficientas (1 с)

Informacija apie radijo kanalo buvimą ir tipą, kurį naudoja algoritmas ir jutiklio tipas (įmontuotas arba nuotolinis).

Priklausomai nuo darbo tipo, ekrane taip pat rodoma kitokia speciali nuoroda, kurioje nurodoma tam tikrų prietaiso būsenų, skaitant klaidų kodus.

INDIV-5, INDIV-5R, INDIV-5R-1 renginiai gali būti naudojami su kitas tipai Šildymo renginiai:

Plastikiniai radiatoriai;

Vamzdiniai radiatoriai;

Plokšči radiatoriai su horizontaliu ir vertikaliu vandens srautu;

Radiatoriai su vidiniais sklendėmis vamzdyje;

Konvektoriai.

Programinė ranga

Vidinis (įmontuotas) programminė ranga (Программа ranga), yra nustatyta prietaiso gamyboje ir negali būti skaitoma ir modifikuota.

1 ленте

jei t> tz tada r =

Vykdomojo kodekso kontrarumas yra prieinamas tik gamintojui.

terptosios programminės įrangos apsaugos lygis nuo netyčinių ir sąmoningų pokyčių

Ир МИ 3286-2010.

PC įdiegta išorinė programminė ranga nėra metrologiškai reikšminga ir Skirta vizualizuoti duomenis, jų išsaugojimą ir perdirbimą.

Specifikacijos

Метрологический I. Specikacijos Prietaisai INDIV-5, INDV-5R, INDIV-5R-1 yra parodyta 2 lentelėje.

2 лентея

Характеристика

Specifikacijos vertė

Šildymo renginio temperatūros diapazonas (temperatūra rengimo vietoje)

nuo 30 iki 105 ° C

TZ paleidimo temperatūra

40 ° C - birželio, liepos ir rugpjūčio mėn

30 ° С - visi kiti metų mėnesiai

Leistinos santykinės matavimo klaidos ribos,%

5 ° C температура

10 ° C температура

15 ° C температура

температура 40 ° C

Masė, ne daugiau

3-вольтовый ličio baterija

Наконечник Rodytią

skystųjų kristalų ekranas 5 Išleidimai (00000... 99999)

Sandėliavimo ir transporto saugojimas

nuo - 60 iki + 50 ° C

Paslaugų gyvenimas (типишки)

10 метров + 15 месяцев

Тип патвиртинимо женклас

Типо патвиртинимо женклас тайкомас типографинию буду į пас ир валдимо вадово павадиним, тайп пат компенсуоэнт спусдиним Индиос-5, INDIV-5R, INDIV-5R-1 renginyje.

Ишсамумас

Matavimo įrankio išsamumas rodomas 3 lentelėje. 3 lentelė

Тикринимас

jis atliekamas pagal aprašytą 9 skirsnyje "tikrinimas" dokumento "prietaisai šilumos energijos elektroninio INDV-5, INDV-5R, INDIV-5R-1 paskirstymo. Naudojimo Instrukcija" PATVIRosTIN.

Pagrindiniai rankiai:

Kameros klimatas. Temperatūros svyruoja nuo 15 до 80 ° C; temperatūros priežiūros nestabilumas ± 0,5 ° C;

Atsparumo termometras Platinum Вибрационный номер PTSV iš 3 vykdymo; Temperatūros matuoklio daugiakanalio tikslumo MIT 8,10, AT = ± (0,0035 + 10-5 t) ° С

Информация о методе работы с матавами

Информация о матавимо методе патентования "Šiluminės energijos elektroninio INDV-5, INDV-5R, INDIV-5R-1 paskirstymo renginiai.Вадовас. ".

Reguliavimo ir techniniai dokumentai, nustatantys reikalavimus šilumos energijos paskirstymo elektroniniam INDV-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Контроль технологического процесса и регулирование. Особенности.»

2 Техническая документация Gamintojas Danfoss GmbH, Вокетия.

vykdant prekybos ir prekių biržos operacijas

Mes turime ilgus platintojus mums iki šiol, nors Europoje jie naudojami pramoniniam mastu, pradedant nuo 70-ųjų, o diegtų šilumos platintojų šilumos skaičiuojamas su de de lašimtys.Mes dar nepateikėme šių įrengini, nors jų patirtis jau yra.

Platintoj eksploatavimo Principas.

nuotrauką, termostatinis Regiatorius ir radiatorius įrengtas bute. Platintojas kas 3-4 минуты matuoja radiatoriaus paviršiaus temperatūrą viename konkrečiame taške ir įrašuose į nepastovios atminties temperatūros skibumą radiatoriaus paviršiaus ir oro kambaryje. Dėl to šiluma atitinka radiatoriaus šilumos kiekį per praėjusį laikotarpį, matuojant įprastiniais vienetais.Tiksliai sąlyginis, šilumos platintojo liudijimas, kai perskaičiuojate, padauginus radiatoriaus koeficientas Atitinka šio tipo ir dydį šildymo įrenginio.

Toje pačioje temperatūroje ant didelio ir mažo radiatoriaus paviršiaus ir toje pačioje temperatūroje kambaryje, liudijimų rodmenys bus tokie patys, bet galų gale, didelis šildymo įrenginys suteiks dides? Atsižvelgti į šią situaciją ir tarnauja radiatoriaus koeficientas. Kiekvienas gamintojas turi radiatorių koeficientų stalą savo prietaisams visų rūšių radiatoriai.Radiatorių koeficientų lentelės apima kompiuterio perskaičiavimo programas, o koeficientai automatiškai atskaitingi skaičiuojant.

Bet kaip būti čia su mūsų naminių radiatorių ar surinkimo iš baterijų, kai nuomininkai savarankiškai pridėti skyrius į esamą radiatorių, o jų dalis praktiškai nėra šiltas juos. Išvesties, turėsite atsikratyti naminių.

Šilumos skirstytuvo kaina ir šilumos skaičiavimas.

Šilumos skirstytuvo kaina yra maždaug 10 картинок mažesnė už šilumos buto skaitiklio kainą. Platintojai yra lengvai įdiegti ant bet kokių šildymo rengini tipų. Tai yra svarbus orumas. Dėl šios priežasties apartamentų instrumentų rinkinys yra priimtinas, net jei bute yra keletas stovų.

Šilumos platintojai tinka bet kokiems šildymo sistemoms.

Mokėjimo už šildymą apskaičiavimas pagal šilumos platintoj liudijimą yra visos šilumos tiekėjui sumokėtos sumos pasiskirstymas tarp atskir butų proporcingai radiatorių platintoj liudiji Tuo pačiu metu, butų gyventojai kas mėnesį, per metus, mokėjimai už fiksuotus iš anksto apskaičiuotus ir patvirtintus tarifus, o skaičiavimas su šilumos energijos tiekėju gaminamas

Вена-ар-ду-картус для метус ура пагаминтас иш бутų родмену, о бендрас гауто людиджимо кикис ира платинамас.Kiekvienam nuomininkui likutis pašalinamas tarp jos mokėjimų sumos preliminariais tarifais ir atsiskaitymo mokėjimu. Gauta suma eina į užfiksuoti už šildymo kitais metais.

Taigi, esant bet kokiam Individualaus šilumos apskaitos priemonėms, mokėjimas už šildymą nėra priklausomas nuo faktinis šilumos suvartojimas butuose.

Galiausiai, palyginame radiatorių termostatorių ir šilumos platintojų diegimo išlaidas.

Įranga ir išlaidos, kaina vienam daliai (1-60 руб.)

  • Platintojas jutiklis personaliam apskaitos INDV-3 su regėjimo skaitymo rodmenimis iš LCD ekrano
  • Диспенсер jutiklis Individualiam apskaitos Individual-3R su nuotoliniu belaidžio duomenų perdavimu (radijo)
  • Diegimas termostato ir gabarito jutiklio
  • Metinės vartotojų atsiskaitymo paslaugos

Lentelė yra radiatorių termostatori ir šilumos platintojų diegimo išlaidos

Tarpinis šilumos platintoj tarpinis intervalas - 10 метров.Buto šilumos skaitikliai - 5 метров.

Atsiskaitymo laikotarpis, skilumos platintoj ir radiatorių termostatų įrengimui dviejų miegamųjų butui yra 1 metai, pagal termostato tarnavimo laiką 30 metų, o šilumos platintojas yra 10 meta. Dėl ekonominių nuomininkų šis terminas bus dar mažesnis.

Prisiminkite pagrindines ketvirčio sąskaitos organavimo taisykles šilumos platintoj pagalba:

  • Šildymo prietaisuose termostatiniai Regiatoriai turi būti rengti šildymo prietaisuose.
  • pastato termostatologai ir šilumos platintojai turi būti įrengti ne mažiau kaip 75% šildomų patalpų.
  • faktinės šiluminės energijos sąnaudos gyvenamojo pastato šildymui turėtų būti atliekamas palankiu šilumos skaitikliu.
  • būsto organacijoje turėtų būti organisuojamos būsto organavimo mokėjimų perskaičiavimai.

Парамоновас Ю.о. ООО Предприятие Энергостром 2017.

INDV 5 skaitiklis ir patobulintas Individualus Individualus 5R yra radiatorių platintojai organuoti šilumos apskaitą kiekvienam atskiram butui.Šie prietaisai skirti pastatams su vertikaliais šildymo laidais, ty beveik visiems šiuolaikiniams aukštybiniams pastatams.

Вейклос принципас

Šilumos skaitiklio indikatorius 5 priemonės ir registruoja radiatoriaus ir patalpų oro temperatūros skibumą. Terminis jutiklis yra pastatytas į DANFOSS INDIV CASE 5. Oro temperatūra yra užprogramuota kaip pastovi vertė 20 ° C temperatūroje. Tačiau likę skaičiavimai bus atlikti su maksimaliu tikslumu, net jei padengsite matuoklio skirstytuvo Individualią izoliaciją.

Duomenys rodomi skysto kristal ekrane. Su Kaip skaityti INDV 5 liudijimą, nebus jokių problemų net asmenyje toli nuo technologijos. Monitorius pasirodo pakaitomis:

  • актуальная информация;
  • duomenys apie ankstesnio laiko rezultatus;
  • dabartinio Danfoss IndiV 5R eksploatavimo ciklo užbaigimas;
  • kalibravimo koeficientas;
  • kontrolinė ir pan.

Visi skaičiavimai automatiškai gyvendina AMR programminę rangą, kuri valdo valdymo įmonė, kuriai yra namų balansas.

Įdiekite šilumos skaitiklio danfoss ant radiatoriaus nėra labai sunku. Prietaisas yra pritvirtintas ant šildymo įrangos, naudojant montavimo komplektą paviršių. Svarbu aiškiai laikytis gamintojo INDV 5 nurodymų, palyginti su konkrečių prietaisų įrengimo taisyklėmis. Kartais yra situacija, kai nustatomas radiatoriaus skaitiklis indiV 5 platintojas ant akumuliatoriaus paviršiaus nėra įmanoma. Tokiais atvejais turėsite įdėti nuotolinį jutiklį su jungiamuoju kabeliu ir atjunkite įmontuotą.Šis sprendimas paprastai Skirtas suvestininkams su korpusu.

INDV 5 Platintojas, sumontuotas ant skaitiklio, per daug nepasiekia jūsų biudžeto. Tačiau įsigyti įrenginį yra tik tada, kai būsto bendrovė surengė atitinkamą perskaičiavimą pagal Individualių ir bendrosios paskirties sąskaitų liudijimą. Norėdami tai padaryti, būtina, kad tokie Regiavimo institucijos ir platintojai stovėjo bent pusę butų. Jei jus domina kur įsigyti Indijos 5R Maskvoje ir kita naudinga informacija apie rangą, laukiame jūsų mūsų svetainėje.

INDV 5 skaitiklis ir patobulintas Individualus Individualus 5R yra radiatorių platintojai organuoti šilumos apskaitą kiekvienam atskiram butui. Šie prietaisai skirti pastatams su vertikaliais šildymo laidais, ty beveik visiems šiuolaikiniams aukštybiniams pastatams.

Вейклос принципас

Šilumos skaitiklio indikatorius 5 priemonės ir registruoja radiatoriaus ir patalpų oro temperatūros skibumą. Terminis jutiklis yra pastatytas į DANFOSS INDIV CASE 5.Oro temperatūra yra užprogramuota kaip pastovi vertė 20 ° C temperatūroje. Tačiau likę skaičiavimai bus atlikti su maksimaliu tikslumu, net jei padengsite matuoklio skirstytuvo Individualią izoliaciją.

Duomenys rodomi skysto kristal ekrane. Su Kaip skaityti INDV 5 liudijimą, nebus jokių problemų net asmenyje toli nuo technologijos. Monitorius pasirodo pakaitomis:

  • актуальная информация;
  • duomenys apie ankstesnio laiko rezultatus;
  • dabartinio Danfoss IndiV 5R eksploatavimo ciklo užbaigimas;
  • kalibravimo koeficientas;
  • kontrolinė ir pan.

Visi skaičiavimai automatiškai gyvendina AMR programminę rangą, kuri valdo valdymo įmonė, kuriai yra namų balansas.

Diegimas

Įdiekite šilumos skaitiklio danfoss ant radiatoriaus nėra labai sunku. Prietaisas yra pritvirtintas ant šildymo įrangos, naudojant montavimo komplektą paviršių. Svarbu aiškiai laikytis gamintojo INDV 5 nurodymų, palyginti su konkrečių prietaisų įrengimo taisyklėmis. Kartais yra situacija, kai nustatomas radiatoriaus skaitiklis indiV 5 platintojas ant akumuliatoriaus paviršiaus nėra įmanoma.Tokiais atvejais turėsite įdėti nuotolinį jutiklį su jungiamuoju kabeliu ir atjunkite įmontuotą. Šis sprendimas paprastai Skirtas suvestininkams su korpusu.

INDV 5 Platintojas, sumontuotas ant skaitiklio, per daug nepasiekia jūsų biudžeto. Tačiau įsigyti įrenginį yra tik tada, kai būsto bendrovė surengė atitinkamą perskaičiavimą pagal Individualių ir bendrosios paskirties sąskaitų liudijimą. Norėdami tai padaryti, būtina, kad tokie Regiavimo institucijos ir platintojai stovėjo bent pusę butų.Jei jus domina kur įsigyti Indijos 5R Maskvoje ir kita naudinga informacija apie rangą, laukiame jūsų mūsų svetainėje.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
