Индукционный котел отзывы

Постоянное повышение стоимости традиционных энергоносителей — природного газа, твердого топлива, приводит к тому, что владельцы частных домов и дач пытаются найти новые способы отопить помещения без излишних расходов. И одним из вариантов получения максимума эффекта при минимуме затрат является индукционный котел отопления. Очень часто такие котлы называют самым экономичным видом отопления. И это утверждение имеет веские основания — ведь такое отопление подходит для любой площади помещений, а создать индукционный котел своими руками — не такая уж сложная задача, особенно для любителей мастерить. Прежде всего, следует отметить, что индукционный котел отопления не требует переоборудования отопительной системы здания, поэтому он может быть монтирован не только в загородном доме средних размеров, но и применим для отопления помещений большой площади.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Индукционные или тэновые котлы отопления для частного дома — сравнение и что лучше.

Индукционный котел отопления: обзор, плюсы и минусы прибора

Индукционные котлы отопления для дома — отзывы

Индукционный котел отопления отзывы владельцев

Индукционный котел для отопления: правда и мифы

Индукционный котел для отопления частного дома

Индукционное отопление дома или как Вам недоговаривают главного

Индукционные котлы для отопления дома

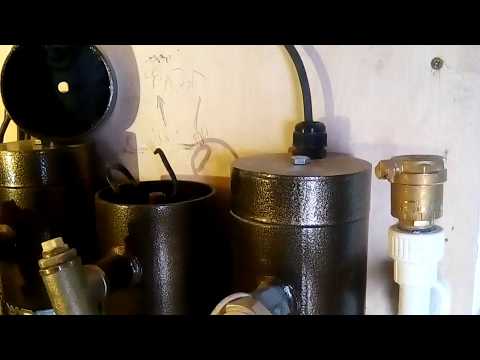

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Отзыв котел ВИН

Индукционные или тэновые котлы отопления для частного дома — сравнение и что лучше.

Отопление на электричестве привлекает тем, что котлы, при наличии электропитания, работают автономно и не требуют присутствия человека. Тем не менее, простота эксплуатации перечеркивает эти недостатки. Подобные котлы называют индукционными. Нагревательный элемент таких агрегатов представляет собой мощную индуктивную катушку, которая герметично запаяна в массивный корпус из металла, являющийся одновременно и сердечником.

Вода или другой теплоноситель, омывая корпус нагревательного элемента, нагревается, затем поступает в систему отопления. Существует два типа индукционных нагревателей, имеющих некоторые отличия:. Устройство индукционного котла. Индукционный котел отопления занимает мало места. Это бесспорные плюсы. Есть еще один, который вызывает очень много пререканий.

Продавцы индукционных котлов утверждают, что они более экономичны, чем традиционные ТЭНовые.

Вот вокруг этого и идут постоянные дебаты. Теоретически, чтобы котел выдал 10кВт тепла, потребить он тоже должен 10кВт энергии электричества. И от способаа нагрева теплоносителя это не зависит. В принципе все так. Никто закон сохранения энергии не отменял. Но отзывы обладателей таких колов говорят о том, что экономия действительно присутствует, и платят они за отопление электричеством меньше.

В чем же тут может быть дело? В том, что руководит системой автоматика, а она включает котел только тогда, когда требуется поднять температуру теплоносителя. Но это достоинства, по большей части, автоматики.

Хотя факт остается фактом: экономия присутствует. Электрические индукционные котлы используют не только для отопления дома, но и на производстве. Теперь о недостатках. Их не очень много, но они существенны. И самый главный — высокая цена на оборудование. Тут сказать нечего — такое оборудование действительно недешево. Оно как минимум в два раза дороже ТЭНовых котлов. Но большая доля стоимости приходится на автоматику. Из сказанного выше понятно, что чем лучше будет работать автоматика, тем экономнее и долговечнее будет ваше отопление.

К тому же сегодня некоторые фирмы предлагают такие дополнительные функции, как управление работой на расстоянии. Очень привлекательный момент, особенно для тех, кто часто находится в отъезде. На время отсутствия можно выставить минимальную температуру о С , а к приезду поднять ее до комфортного уровня.

И удобно и экономно. Есть еще достаточно существенный недостаток, но он присущ всем электрокотлам — есть электричество — есть отопление, нет его — мерзнем. Как вариант решения этой проблемы — дизель-генераторы и источники бесперебойного питания. Есть еще один недостаток: по опыту эксплуатации — некоторые модели индукционных электрокотлов во время работы сильно шумят. Но это относится не ко всем моделям, а только к некоторым, невысокой стоимости. Как вариант решения — вынос в отдельное изолированное помещение.

Можно ли сделать индукционный котел своими руками? В принципе, можно. Но точный расчет и детальную схему котла, с указанием параметров всех компонентов вам найти не удастся. Подбирать самостоятельно — долго и совсем непросто. Ведь не просто так котлы эти стоят дорого — чтобы добиться максимального КПД и минимального расхода, нужна идеально сбалансированная схема.

Требуется не просто организовать нагрев корпуса, а еще рассчитать с какой скоростью и в каком объеме должна циркулировать жидкость, чтобы избежать перегрева. К тому же потребуется автоматика, с ней тоже достаточно много хлопот. Оборудование высокотехнологичное и самостоятельная его разработка проблематична.

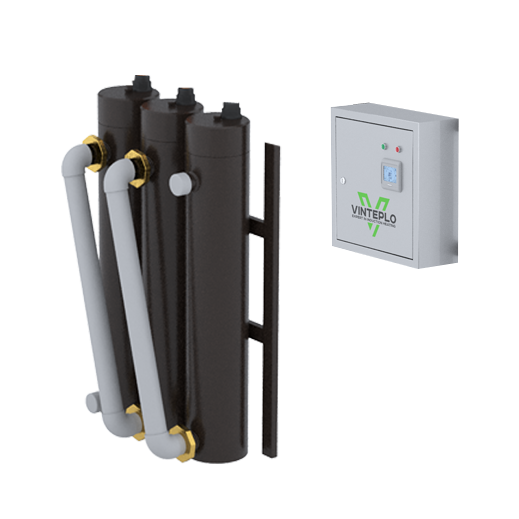

Несмотря на то, что активно индукционное оборудование для отопления на рынке продвигается недавно лет , предложений довольно много. Выбрать есть из чего. Вот несколько фирм, к оборудованию которых имеется постоянный интерес.

Имеется возможность ступенчатой регулировки мощности, цена от 45т. Отзывов об индукционных котлах Миратрон немного. Владелец дома на м 2 отапливает дом котлом этой фирмы на 15кВт. Отмечает достаточно тихую работу оборудования, также говорит об экономичности системы: 15кВт включается только для разгона системы, для поддержания используются периодически 9 или 6Вт. Для эффективной работы системы в его доме, мощности встроенного насоса оказалось недостаточно, пришлось ставить еще один.

Так что даже при выходе из строя одного без тепла дом не останется без тепла. С другой стороны такая конструкция влечет за собой достаточно большие габариты: ххмм — это самый маленький из котлов. Класс электробезопасности — 2-й не требуют защитного зануления. Мощность — от 4,5кВт до кВт. Имеют классический для этого вида оборудования дизайн — отрезок трубы, запаянный на концах.

Могут использоваться только в отопительных системах закрытого типа. Выпускаются мощностью от 4,5кВт до кВт. Имеющиеся отзывы можно суммировать так: оборудование надежно и экономично, редко требует ремонта.

Случается, выходят из строя датчики температуры. Отзывы в основном от руководителей предприятий из разных регионов и разного направления хозяйственной деятельности. Но все они сходятся в одном: использование этого типа котлов применялось как для обогрева так и в технологических процессах экономически оправдано и надежно. Проточные индукционные нагреватели ПИН — изделия украинского производства. Срок гарантии — 36 месяцев. В комплект поставки входит управляющий шкаф, в котором находится автоматика, терморегулятор, цифровой индикатор на котором отображается текущая и заданная температура теплоносителя.

Опционально комплектуется бесконтактным пультом управления, термостатом. Аппаратура управления может быть поставлена импортная по заявке. На самом деле пока трудно сказать, насколько хороши или плохи эти котлы. Все дело в том, что процессы, связанные с индукцией исследованы недостаточно, и просчитать их на данный момент невозможно.

Потому и нет однозначных выводов об эффективности индукционных котлов. Оборудование работает, греет, но за счет чего достигается экономия а она, судя по отзывам, все-таки есть неясно.

Использовать его или нет — каждый решает для себя сам. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.

Индукционный котел отопления: принцип действия и обзор Содержание. Индукционные котлы ПИН. Похожие записи. Добрый день! Разделы сайта. Виды и схемы систем отопления Альтернативное отопление Теплый пол Документы и юридические тонкости Котлы отопления Газовые котлы Кирпичные печи Комбинированные котлы Конденсационные котлы Котлы длительного горения Котлы на жидком топливе Котлы своими руками Твердотопливные котлы Печи для бани Электрические котлы Отопление дома Отопление теплиц Топливо Альтернативное топливо Брикеты Дрова Пеллеты Уголь Элементы отопления Дымоходы Радиаторы Расходные материалы Трубы отопления Электропитание котлов отопления.

Статьи по теме.

Индукционный котел отопления: обзор, плюсы и минусы прибора

Во многих квартирах отопление воспринимается как нечто само собой разумеющееся. Наступает холодное время года — батареи становятся тёплыми и в доме снова тепло и уютно, несмотря на то, что на улице вовсю разгулялась непогода. К сожалению, далеко не всегда дела обстоят именно так. В таких случаях можно воспользоваться другими способами отапливать помещение.

В наличии. Котел индукционный 15 кВт х 3 фазы. г. Запорожье. 84% положительных отзывов. (32 отзыва). Котел индукционный 5 кВт (Аналог ВИН).

Индукционные котлы отопления для дома — отзывы

Климат в Восточной Европе достаточно суров и проблема обогрева жилья является очень актуальной. Если жилище расположено в газифицированном районе, то решение данной проблемы очевидно — природный газ отличается высокой конкурентоспособностью на топливно-энергетическом рынке и любому другому способу отопления очень сложно с ним конкурировать. А вот если жилье расположено в стороне от газовых магистралей, то выбор обогревательных приборов существенно расширяется. К числу таких приборов относятся котлы, работающие с использованием принципа электромагнитной индукции. Так как идея использования данного принципа для обогрева достаточно новая, то индукционные котлы отопления отзывы имеют достаточно противоречивые. Если обратиться за информацией о данном типе отопительных приборов в специализированные магазины, то на индукционные котлы отопления отзывы консультантов обычно самые положительные. Но необходимо понимать, что продавцы заинтересованы в том, чтобы сбыть товар, поэтому к их утверждениям надо относиться с известной осторожностью. Не всегда объективна и информация, которую можно почерпнуть в сети интернет.

Индукционный котел отопления отзывы владельцев

Индукционный электрический котел отопления многие по прежнему воспринимают инновационным продуктом, который должен помочь существенно сэкономить ваши деньги. Однако, по большому счету это рекламный трюк маркетологов, в который большинство поверили и в итоге никакой экономии не получили. В реалии эти агрегаты имеют очевидные даже на первый взгляд недостатки:. Производители громко рекламируют их положительные качества, но если разобраться с ними подробнее, то даже они покажутся весьма сомнительными.

Индукционный котел для отопления: правда и мифы

Сейчас мы с вами посмотрим на принцип работы индукционного котла отопления дома, какие у него преимущества по сравнению с другими видами котлов. Так же разберем производителей и их продукцию. Электрические котлы пользуются высоким спросом у потребителей. Поэтому на рынке появляются новые варианты их устройства и принципов действия. К подобным можно отнести индукционные котлы, которые функционируют на основе такого физического явления, как электромагнитная индукция тока в проводниках. Благодаря этому достигается высокое значение коэффициента полезного действия.

Индукционный котел для отопления частного дома

Применение свойств электромагнитной индукции в сфере обогрева дома стало использоваться не так давно. Индукционные котлы можно назвать элитой среди других подобных устройств. Современные индукционные котлы — это оборудование нового поколения, с их помощью можно обогреть помещение любой площади, а монтаж и эксплуатация не составляют труда. Если вам интересны отзывы об индукционных котлах отопления, вы можете найти их на нашем сайте. Стройка Быт и Уют Отзывы Вопросник. Индукционные котлы отопления. Сортировка отзывов: новые лучшие популярные новые старые обновленные.

Теги: индукционный котел, отопление, тепловода, электрический.

Индукционное отопление дома или как Вам недоговаривают главного

Выбор отопительного прибора для дома всегда сопровождается большим количеством вопросов. Одним из самых основных факторов, которые потребитель решает при покупке такого оборудования, выступает топливо. Наиболее дешевым сегодня выступает газ, однако его магистрали подведены не ко всем населенным пунктам, и чаще находят применение устройства, работающие от электричества. В данном случае речь идет об индукционных аппаратах, которые изготавливаются сегодня многими производителями, но одними из основных являются следующие компании:.

Индукционные котлы для отопления дома

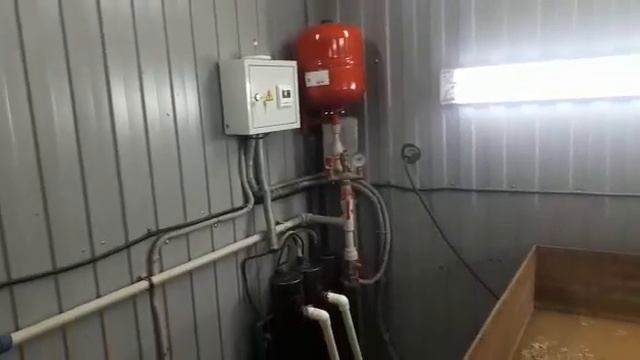

ВИДЕО ПО ТЕМЕ: Отопление частный дом 112кв м. Реальные цифры пользуюсь котлом Градиент 2 года.

Регистрация Выход. Написать письмо Звонок бесплатный 8 Список форумов Список форумов и отзывов Коммуникации в деревянном доме Отопление и котлы. Заказать консультацию. Сначала новые Сначала старые.

Котлы работающие от электричества пользуются большим спросом у потребителей.

Но вот вопрос, что собой представляет индукционный котел, большинство из нас ставит в тупик. Ее понять несложно, если вспомнить кое-что из средней школы. Такие котлы относятся к классу электрических. В этих котлах реализуется принцип индукции. В упрощенном виде это можно представить так. На катушку, сердечником которой является отрезок комбинированной трубы, имеющий двойную стенку наиболее распространенный вариант , подается напряжение. После присоединения к отопительному контуру по нему перемещается теплоноситель, который и нагревается при пропускании тока через обмотку.

Тема данной статьи — использование принципа электромагнитной индукции в отопительных котлах. Ниже будут рассмотрены принцип работы, конструктивные особенности, преимущества и недостатки индукционных котлов, отзывы покупателей. Кроме этого, постараемся оценить эффективность работы, безопасность и целесообразность использования этих агрегатов в бытовых отопительных системах.

Вихревой индукционный нагреватель вин отзывы

Сегодня поговорим с Вами про индукционное отопление. Многие пытаются преподнести индукционные котлы, как нечто инновационное, которое якобы позволит сэкономить наши деньги и обеспечит существование нашей системы отопления. А что на самом деле?

На самом деле индукционные котлы – агрегаты весьма дорогостоящие, габаритные, неудобные в использовании и не наделённые достаточным количеством свойств и качеств, которые необходимы для нормальной работы современного электрического котла отопления.

Те люди, которые эти котлы изобретают и пытаются вам их продать, об этих сторонах своей продукции потребителю ничего не рассказывают, а выставляют на свет одни только положительные качества. Мы же здесь отобразим все плюсы и недостатки индукционного отопления дома

Что говорят производители индукционного отопления?

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели:

Весьма много элементов нагрева;
Что якобы может один или даже несколько тэнов выти из строя;
Утверждают, что котёл может потерять свою рабочую способность;
Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева;
Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов;
Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду;
Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров.

Критика неправильных котлов отопления

Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления , то заменить его практически невозможно.

Теперь о накипи. Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок. Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г. , обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.

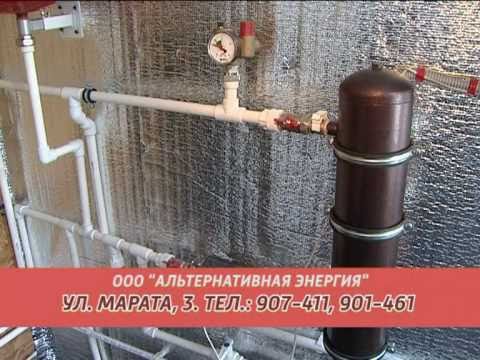

Благодарные клиенты, доверившиеся продукции ООО “Альтернативная энергия” расскажут Вам о надежности и эффективности котлов ВИН

г.Ижевск, ул.Марата, 3, офис 10
Директору ООО «Альтернативная энергия»
Кочурову И.А.
(3412) 907-411, 907-412 [email protected],
6.05.13 г.

ОТЗЫВ
О ИНДУКЦИОННОМ КОТЛЕ «ВИН» ПРОИЗВОДСТВА
КОМПАНИИ ООО «АЛЬТЕРНАТИВНАЯ ЭНЕРГИЯ»

Удивило! Вы знаете, на самом деле удивило, когда смонтировали первый индукционный 15-ти киловаттный котёл (ВИН-15) в систему отопления в боксе и нажали «ПУСК», он тихонечко загудел. Так тихонечко примерно, как детская машинка на моторчике.
И сразу почувствовался позыв, какое-то согласие от этой, железной облагороженной штуки — «Я котёл. Я буду долго работать на Ваше благо…»
Скажете, смешно — сказка! Пусть будет! Но это было именно так. Ведь когда Вы общаетесь с оборудованием, и немного присматриваетесь, то видите, как это оборудование работает на самом деле. Что закладывал в него инженер конструктор? Улучшит ли оно какую-то область Вашей жизни? Будет ли выполнять озвученные производителем функции? Если да, то насколько точно? Какова доля соответствия заявлений и фактов?
На самом деле, абсолютно всё сработало, как и было написано в рекламе, затем в произведённых расчётах и технических инструкциях.
Простота исполнения и надёжность – все на поверхности! Собранных узлов, прокладок, двигающихся частей, теплоизоляторов и всевозможных «обвесов» нет. Ничего подобного нет. После первого старта целый день не отходили от котла. Смотрели, трогали, слушали, меняли настройку, от MIN до MAX, догнали температуру до 87 градусов и остановились (запахли краской новые радиаторы). Вернули все на свои места и оставили работать в режиме 60-70 градусов. Также со всех сторон обмерили прибором на электроизлучение. Безрезультатно. Прибор реагировал на проводку в комнате, но только не на включенный индукционный котел.
При дальнейших наблюдениях, в первую голову порадовала быстрота набора, затем чёткость отслеживания и поддержания заданной температуры. А так как котёл греет мягко и не создаёт температурной атаки, теплоноситель в дальнейшем не поменял цвет, не выпал хлопьями накипи и не «угорел», как это бывает в ТЭНовых электроприборах. Расчётная цифра по электрозатратам в отопительный сезон тоже порадовала и действительно оказалась примерно на 28% ниже. Получается, что на следующий год, затраты на котёл окупятся и остальные лет 30 эксплуатации, не требующие глубокого сервиса, будут приятным бонусом. Спасибо производителю за столь простой и полезных прибор!

Простая схема индукционного нагревателя своими руками

Этот замечательный небольшой проект демонстрирует принципы высокочастотной магнитной индукции и процесс изготовления индукционного нагревателя. Схема очень проста в построении и использует только несколько общих компонентов. С показанной здесь индукционной катушкой схема потребляет около 5 А от источника питания 15 В, когда наконечник отвертки нагревается. Чтобы кончик отвертки стал красным, требуется примерно 30 секунд!

Схема управления использует метод, известный как ZVS (переключение при нулевом напряжении), для активации транзисторов, что обеспечивает эффективную передачу энергии. В схеме, которую вы видите здесь, транзисторы почти не нагреваются из-за метода ZVS. Еще одна замечательная особенность этого устройства заключается в том, что это саморезонансная система, которая автоматически работает на резонансной частоте подключенной катушки и конденсатора. Если вы хотите сэкономить время, в нашем магазине есть схема индукционного нагревателя. Возможно, вы все же захотите прочитать эту статью, чтобы получить несколько полезных советов о том, как заставить вашу систему работать хорошо.

Как работает индукционный нагрев?

При изменении магнитного поля вблизи металлического или другого проводящего объекта в материале индуцируется ток (известный как вихревой ток), который выделяет тепло. Выделяемое тепло пропорционально квадрату тока, умноженному на сопротивление материала. Эффекты индукции используются в трансформаторах для преобразования напряжения во всевозможных приборах. Большинство трансформаторов имеют металлический сердечник, поэтому при использовании в них индуцируются вихревые токи. Разработчики трансформаторов используют различные методы, чтобы предотвратить это, поскольку нагрев — это просто трата энергии. В этом проекте мы будем напрямую использовать этот эффект нагрева и попытаемся максимизировать эффект нагрева, создаваемый вихревыми токами.

Если мы подадим на катушку с проводом постоянно меняющийся ток, внутри нее будет постоянно меняющееся магнитное поле. На более высоких частотах эффект индукции довольно силен и имеет тенденцию концентрироваться на поверхности нагреваемого материала из-за скин-эффекта. Типичные индукционные нагреватели используют частоты от 10 кГц до 1 МГц.

ОПАСНО! Это устройство может создавать очень высокие температуры!

Схема

Используемая схема представляет собой коллекторно-резонансный генератор Ройера, преимуществами которого являются простота и саморезонансная работа. Очень похожая схема используется в обычных схемах инвертора, используемых для питания флуоресцентного освещения, такого как подсветка ЖК-дисплея. Они управляют трансформатором с центральным отводом, который повышает напряжение примерно до 800 В для питания освещения. В этой схеме индукционного нагревателя своими руками трансформатор состоит из рабочей катушки и нагреваемого объекта.

Основным недостатком этой схемы является то, что требуется катушка с центральным отводом, которую может быть немного сложнее намотать, чем обычный соленоид. Катушка с центральным отводом необходима, чтобы мы могли создать поле переменного тока из одного источника постоянного тока и всего двух транзисторов N-типа. Центр катушки подключается к положительному источнику питания, а затем каждый конец катушки поочередно подключается к земле транзисторами, так что ток будет течь туда и обратно в обоих направлениях.

Величина тока, потребляемого от источника питания, зависит от температуры и размера нагреваемого объекта.

Из этой схемы индукционного нагревателя видно, насколько он на самом деле прост. Всего несколько основных компонентов — это все, что необходимо для создания рабочего устройства индукционного нагревателя.

R1 и R2 — стандартные резисторы 240 Ом, 0,6 Вт. Значение этих резисторов будет определять, как быстро МОП-транзисторы могут включаться, и должно быть достаточно низким значением. Однако они не должны быть слишком маленькими, так как резистор будет притянут к земле через диод, когда противоположный транзистор включится.

Диоды D1 и D2 используются для разрядки затворов MOSFET. Это должны быть диоды с малым падением напряжения в прямом направлении, чтобы затвор был хорошо разряжен, а полевой МОП-транзистор полностью отключался, когда другой открыт. Рекомендуется использовать диоды Шоттки, такие как 1N5819, так как они имеют низкое падение напряжения и высокое быстродействие. Номинальное напряжение диодов должно быть достаточным, чтобы выдержать повышение напряжения в резонансном контуре. В этом проекте напряжение поднялось аж до 70В.

Транзисторы T1 и T2 представляют собой полевые МОП-транзисторы на 100 В, 35 А (STP30NF10). Для этого проекта они были установлены на радиаторах, но почти не нагревались при работе на указанных здесь уровнях мощности. Эти полевые МОП-транзисторы были выбраны из-за низкого сопротивления сток-исток и малого времени отклика.

Катушка индуктивности L2 используется в качестве дросселя для защиты источника питания от высокочастотных колебаний и ограничения тока до допустимого уровня. Значение индуктивности должно быть довольно большим (у нас было около 2 мГн), но также оно должно быть выполнено из достаточно толстого провода, чтобы провести весь ток питания. Если дроссель не используется или он имеет слишком маленькую индуктивность, схема может не генерировать. Точное необходимое значение индуктивности зависит от используемого блока питания и настройки вашей катушки. Возможно, вам придется поэкспериментировать, прежде чем вы получите хороший результат. Тот, что показан здесь, был изготовлен путем намотки около 8 витков магнитной проволоки толщиной 2 мм на тороидальный ферритовый сердечник. В качестве альтернативы вы можете просто намотать провод на большой болт, но вам потребуется гораздо больше витков провода, чтобы получить ту же индуктивность, что и у тороидального ферритового сердечника. Пример этого вы можете увидеть на фото слева. В левом нижнем углу можно увидеть болт, обмотанный множеством витков аппаратного провода. Эта установка на макетной плате использовалась при малой мощности для тестирования. Для большей мощности пришлось использовать более толстую проводку и спаять все вместе.

Поскольку задействовано очень мало компонентов, мы припаяли все соединения напрямую и не использовали печатную плату. Это также было полезно для подключения сильноточных частей, поскольку толстый провод можно было напрямую припаять к клеммам транзистора. Оглядываясь назад, возможно, было бы лучше подключить индукционную катушку, прикрутив ее непосредственно к радиаторам на полевых МОП-транзисторах. Это связано с тем, что металлический корпус транзисторов также является клеммой коллектора, а радиаторы могут помочь охладить катушку.

Конденсатор C1 и катушка индуктивности L1 образуют резонансный контур индукционного нагревателя. Они должны выдерживать большие токи и температуры. Мы использовали полипропиленовые конденсаторы емкостью 330 нФ. Подробнее об этих компонентах показано ниже.

Индукционная катушка и конденсатор

Катушка должна быть изготовлена из толстой проволоки или трубы, так как по ней будут протекать большие токи. Медная труба работает хорошо, так как высокочастотные токи в любом случае будут в основном течь по внешним частям. Вы также можете качать холодную воду через трубу, чтобы она оставалась прохладной.

Конденсатор должен быть подключен параллельно рабочей катушке для создания резонансного контура резервуара. Комбинация индуктивности и емкости будет иметь определенную резонансную частоту, на которой будет автоматически работать схема управления. Используемая здесь комбинация катушки и конденсатора резонировала на частоте около 200 кГц.

Важно использовать конденсаторы хорошего качества, способные выдерживать большие токи и тепло, рассеиваемое внутри них, иначе они скоро выйдут из строя и разрушят схему привода. Они также должны быть размещены достаточно близко к рабочей катушке и с использованием толстой проволоки или трубы. Большая часть тока будет протекать между катушкой и конденсатором, поэтому этот провод должен быть самым толстым. Провода, соединяющие цепь и блок питания, при желании можно сделать немного тоньше.

Эта катушка была сделана из латунной трубы диаметром 2 мм. Его было просто наматывать и легко паять, но вскоре он начинал деформироваться из-за избыточного нагрева. Затем витки соприкасались, замыкая и делая его менее эффективным. Поскольку схема управления оставалась относительно холодной во время использования, казалось, что ее можно заставить работать на более высоких уровнях мощности, но необходимо будет использовать более толстую трубу или охлаждать ее водой. Затем установка была улучшена, чтобы выдерживать более высокий уровень мощности…

Широкий ассортимент деталей для индукционных нагревателей
	Готовая схема индукционного нагревателя	Медная труба 4 мм
	Сборка катушки индукционного нагревателя	Кабель 30 А
	Керамическая стойка	Измеритель тока
	Блок питания 12 В 15 А	Вольтметр
	Водяной насос 12 В	Дроссель
	Радиатор охлаждения	Транзисторы 35А 100В
	Силиконовая трубка	Радиатор TO-220
	Резисторы 240 Ом	Быстродействующие диоды
	Полипропиленовые конденсаторы	Регулятор напряжения 12 В

Толкаем дальше

Основным ограничением описанной выше установки было то, что рабочая катушка через короткое время сильно нагревалась из-за больших токов. Чтобы иметь большие токи в течение более длительного времени, мы сделали еще один змеевик, используя более толстую латунную трубку, чтобы вода могла прокачиваться через нее во время работы. Более толстую трубу было труднее согнуть, особенно в центральной точке отвода. Перед изгибом необходимо было заполнить трубу мелким песком, чтобы предотвратить ее защемление в местах резких изгибов. Затем его очистили сжатым воздухом.

Индукционная катушка состоит из двух половин, как показано здесь. Затем они были спаяны вместе, и небольшой кусок трубы из ПВХ был использован для соединения центральных труб, чтобы вода могла проходить через весь змеевик.

В этой катушке было использовано меньше витков, чтобы она имела более низкий импеданс и, следовательно, выдерживала более высокие токи. Емкость также была увеличена, чтобы резонансная частота была ниже. В общей сложности было использовано шесть конденсаторов емкостью 330 нФ, что дало общую емкость 1,98 мкФ.

Кабели, подсоединяемые к катушке, были просто припаяны к трубе ближе к концам, оставив место для установки трубы из ПВХ.

Этот змеевик можно охлаждать, просто подавая воду прямо из-под крана, но для отвода тепла лучше использовать насос и радиатор. Для этого старый насос из аквариума поместили в коробку с водой, а к выпускному патрубку приделали трубу. Эта трубка подводила к модифицированному кулеру процессора компьютера, который использовал три тепловые трубки для отвода тепла.

Кулер был преобразован в радиатор, отрезав концы тепловых трубок, а затем соединив их с трубками ПВХ, чтобы вода проходила через все 3 тепловые трубки, прежде чем выйти и вернуться к насосу.

Если вы отрезаете тепловые трубки самостоятельно, делайте это в хорошо проветриваемом помещении, а не в помещении, так как они содержат летучие растворители, которые могут быть токсичными для дыхания. Вы также должны носить защитные перчатки, чтобы предотвратить контакт с кожей.

Этот модифицированный процессорный кулер был очень эффективным в качестве радиатора и позволял воде оставаться достаточно прохладной.

Другие необходимые модификации заключались в замене диодов D1 и D2 на диоды, рассчитанные на более высокое напряжение. Мы использовали обычные диоды 1N4007. Это было связано с тем, что с увеличением тока в резонансном контуре росло большее напряжение. Вы можете видеть на изображении здесь, что пиковое напряжение составляло 90 В (желтая кривая), что также очень близко к номинальному напряжению транзисторов 100 В.

Используемый блок питания был настроен на 30 В, поэтому необходимо было также подать напряжение на затворы транзисторов через стабилизатор напряжения 12 В. Когда внутри рабочей катушки не было металла, она потребляла около 7 А от источника питания. Когда был добавлен болт на фотографии, он увеличился до 10 А, а затем снова постепенно упал, поскольку он нагрелся выше температуры Кюри. Он, безусловно, превысит 10 А с более крупными объектами, но используемый блок питания имеет ограничение в 10 А. Вы можете найти подходящий блок питания 24 В, 15 А в нашем интернет-магазине.

Болт, который вы видите на фотографии раскаленным докрасна, достиг максимальной температуры примерно за 30 секунд. Отвертка на первом изображении теперь могла нагреваться докрасна примерно за 5 секунд.

Чтобы перейти на более высокую мощность, чем эта, необходимо было бы использовать другие конденсаторы или их больший массив, чтобы ток был более распределен между ними. Это связано с тем, что протекающие большие токи и используемые высокие частоты значительно нагревают конденсаторы. Примерно через 5 минут использования на этом уровне мощности индукционный нагреватель DIY нужно было выключить, чтобы он мог остыть. Также было бы необходимо использовать другую пару транзисторов, чтобы они могли выдерживать большие скачки напряжения.

В общем, этот проект меня вполне удовлетворил, так как он дал хороший результат, используя простую и недорогую схему. Как таковой, он может быть полезен для закалки стали или для пайки мелких деталей. Если вы решили сделать свой собственный проект индукционного нагревателя, пожалуйста, разместите свои фотографии ниже. Пожалуйста, прочитайте другие комментарии, прежде чем писать свои собственные, так как это может сэкономить вам время позже.

Если вы хотите смоделировать этот проект для тестирования различных значений индуктивности или выбора транзисторов, загрузите LTSpice и запустите это моделирование индукционного нагревателя своими руками (щелкните правой кнопкой мыши, «Сохранить как»)

Насколько она будет горячей?

Трудно сказать, насколько горячо вы сможете что-то получить, так как нужно учитывать множество параметров. Различные материалы будут по-разному реагировать на индукционный нагрев, а их форма и размер будут влиять на то, как они нагреваются или отдают тепло в атмосферу.

Вы можете получить приблизительное представление, используя некоторые базовые расчеты по приведенной ниже формуле, или, если хотите, мы сделали удобный калькулятор мощности нагревателя, который может рассчитать это для вас. Эта форма включает материалы (например, воду), которые нельзя нагревать напрямую с помощью индукционных нагревателей, но она все же полезна, если вы пытаетесь, например, определить мощность, необходимую для нагрева кастрюли с водой с помощью индукционного нагревателя.

Устранение неполадок

Если у вас возникли проблемы с работой, вот несколько советов, которые помогут устранить неполадки в вашем домашнем проекте индукционного нагревателя….

PSU (блок питания)
Если ваш блок питания не может обеспечить большой скачок тока при включении индукционного нагревателя, он не будет генерировать. Напряжение от источника питания в этот момент упадет (хотя блок питания может этого не отображать) и это помешает корректному переключению транзисторов. Чтобы решить эту проблему, вы можете подключить несколько больших электролитических конденсаторов параллельно источнику питания. Когда они заряжены, они смогут подавать большой импульсный ток в вашу цепь. Хорошим мощным источником питания будет наш блок питания постоянного тока 24 В 15 А.

Дроссель (индуктор L2)
Ограничивает мощность индукционного нагревателя. Если у вас нет колебаний, вам может понадобиться больше индуктивности, чтобы предотвратить падение напряжения в вашем блоке питания. Вам нужно будет поэкспериментировать с необходимой индуктивностью. Лучше иметь слишком много, чем слишком мало, так как это только ограничит мощность обогревателя. Слишком мало может означать, что это не сработает вообще. Если ваш сердечник катушки индуктивности слишком мал, большой ток насытит его, что приведет к протеканию слишком большого тока и потенциально может повредить вашу схему.

Электропроводка
Соединительные провода должны быть короткими, чтобы уменьшить паразитную индуктивность и помехи. Длинные провода добавляют в цепь нежелательное сопротивление и индуктивность, что может привести к нежелательным колебаниям или снижению производительности. Наш силовой кабель на 30 А хорошо подходит для этого.

Компоненты
Выбранные транзисторы должны иметь низкое падение напряжения / сопротивление в открытом состоянии, в противном случае они перегреются или даже предотвратят колебание системы. IGBT, вероятно, не будут работать, но большинство полевых МОП-транзисторов с аналогичными параметрами должны быть в порядке. Конденсаторы должны иметь низкое ESR (сопротивление) и ESL (индуктивность), чтобы они могли выдерживать высокие токи и температуры. Диоды также должны иметь низкое прямое падение напряжения, чтобы транзисторы правильно отключались. Они также должны быть достаточно быстрыми, чтобы работать на резонансной частоте вашего индукционного нагревателя.

Включение питания
При включении не допускайте наличия металла внутри нагревательного змеевика. Это может привести к большим скачкам тока, которые могут помешать запуску колебаний, как указано выше. Также не пытайтесь нагревать большое количество металла. Этот проект подходит только для небольших индукционных нагревателей. Если вы хотите контролировать или постепенно увеличивать мощность, вы можете использовать одну из наших схем модулятора импульсов мощности. Подробнее см. сообщение 5108 ниже.

Мозг
Вам понадобится достаточно хорошо функционирующий мозг, чтобы сделать этот проект безопасным. Создание индукционного нагревателя может быть очень опасным, поэтому, если вы новичок в электронике, вам следует попросить кого-нибудь помочь вам сделать это. Подходите к делу логически; Если он не работает, проверьте, не неисправны ли используемые компоненты, проверьте правильность соединений, прочитайте всю эту статью и все комментарии, выполните поиск в Google, если вы не понимаете какие-либо термины, или прочитайте наш раздел «Изучение электроники». Помните: горячие предметы обожгут вас и могут поджечь вещи; Электричество может убить вас электрическим током, а также вызвать пожар. Ставьте безопасность на первое место.

404 Не найдено – MyBorosil

Отображается {{ всего хитов }} Результат 1″>с Результат 1″>s для “{{ усечь (запрос, 20) }}”

Сортировать по:

field”> {{ sortItem.label }}

{{ currencySymbol }}{{ getPrice(product.activeDiscountedPrice, ‘product’) }} {{ currencySymbol }}{{ getPrice(product.activePrice, ‘product’) }} 0″>{{ product.discount }}%

0 && product. activeVariant.inventory_quantity > 0 && product.activeQuantity > product.activeVariant.inventory_quantity”>Количество превышает более чем {{ product.activeVariant.inventory_quantity }}

Фильтр

{{фильтр.название}}

{{ выбранный элемент }}
({{getSelectedCount(filter. field, selectedItem) }})
{{ filterItem.label }}
({{ filterItem.value }})

{{ currencySymbol }} {{ getPrice(selectedItem[0],’filters’) }} – & Выше {{ currencySymbol }} {{ getPrice(selectedItem[1],’filters’) }}
({{getSelectedCount(filter. field, selectedItem[0]) }})
{{ selectedItem[0] }}% и выше
({{getSelectedCount(filter.field, selectedItem[0]) }})
{{ currencySymbol }} {{ getPrice(filterItem.min,’filters’) }} – & Выше {{ currencySymbol }} {{ getPrice(filterItem. max,’filters’) }}
({{ filterItem.count }})
{{ filterItem.min }}% и выше
({{ filterItem.count }})

{{ выбранный элемент }}

Применить фильтр
