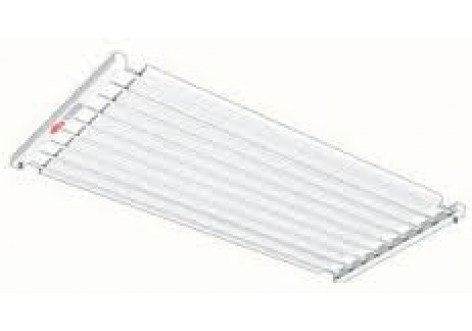

WATERSTRIP – это инфракрасные излучающие панели  Они обеспечивают оптимальный тепловой комфорт зимой и летом.
Водяные инфракрасные излучатели улучшают гигиенические условия в месте применения, не вызывают движения воздуха, грязи и пыли. Но главное достоинство водяных инфракрасных обогревателей – их пожаробезопасность. Теплоотдача и качество исполнения прошли сертификацию согласно европейской норме ENI 4037, а серия WP при этом является результатом новой современной производственной технологии, защищенной патентом, которая обеспечивает повышенное качество изделия.
Дополнительным преимуществом водяных инфракрасных обогревателей является то, что в жаркие дни водяные излучатели могут использоваться в качестве системы охлаждения воздуха, что сокращает расходы на закупку и установку отдельной системы кондиционирования воздуха.

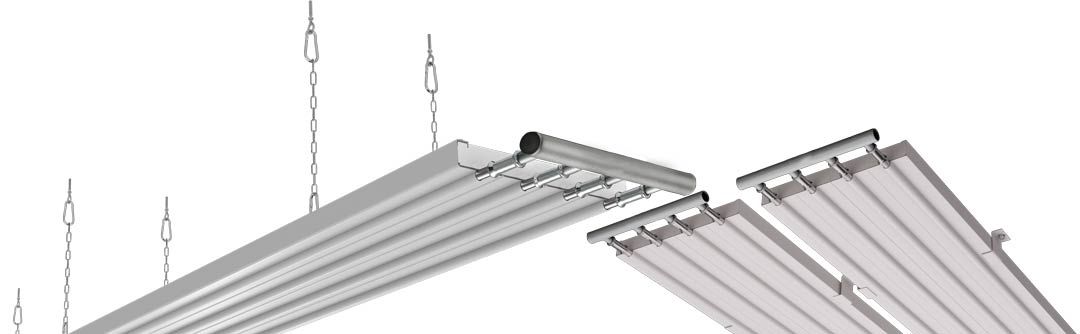

Водяные панели лучистого отопления WATERSTRIP используются для обогрева с помощью инфракрасного излучения промышленных или бытовых помещений большой площади, средней и низкой высоты. Водяные излучатели служат для обогрева помещений высотой от 3 до 20 метров. Они применяются для отопления практически всех типов зданий, в том числе таких как:
Панели подготовлены для быстрого соединения труб между собой с помощью пресфитингов, обеспечивающих быстрый монтаж и надежную герметичность в течение всего срока эксплуатации.
Широкая гамма моделей позволяет удовлетворить любой запрос при проектировании, а качество оборудования гарантировано и сертифицировано на всех этапах производственного процесса. Работают с горячей водой до 130°С.
Цены на водяные инфракрасные обогреватели можете получить по запросу >>> |
Системы наилучшим образом подходят там, где требуется бесшумность в работе и отсутствие движения воздуха.

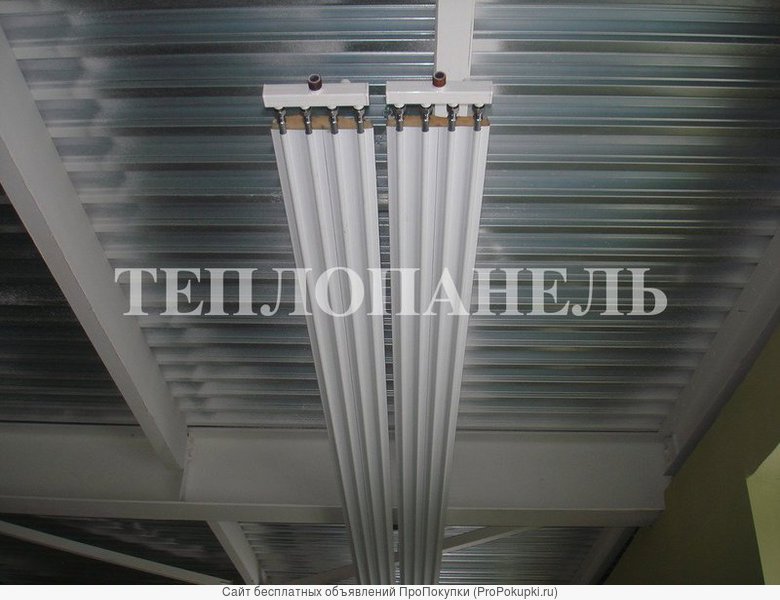

Системы водяного потолочного панельно-лучистого (инфракрасного) отопления “ТЕПЛОПАНЕЛЬ”
На сегодняшний день существует множество систем и способов обогрева помещения, будь то производственное здание, жилое помещение, спортивный зал, торговый центр либо ресторан. Это: традиционные радиаторы, которые каждый из нас видел у себя дома; системы теплый пол, которые не так давно вошли в нашу жизнь, но заняли достаточно большую нишу на рынке систем отопления, и уже многие не представляют себе индивидуальный дом без них; достаточно распространены системы воздушного отопления, особенно для обогрева складских помещений, встречаются они и в индивидуальной застройке, но затраты на поддержание таких систем очень велики.
Мы говорим про системы, которые для нагрева используют теплоноситель воду (гликолевые составы).
Но все же хотелось бы выделить еще одну систему отопления, присутствующую на Европейских и Азиатских рынках, а так же в США, и в последнее время охватывающую рынки СНГ – это системы водяного потолочного инфракрасного отопления «ТЕПЛОПАНЕЛЬ».
Системы «ТЕПЛОПАНЕЛЬ» пригодны как для обогрева помещения, так и его охлаждения.
Рассмотрим принцип действия данной системы. Он основан по принципу работы прямых солнечных лучей которые вызывают у нас комфортные чувства тепла несмотря на холодный окружающий воздух. Но Солнце не единственный источник лучистого тепла. Между любыми телами, имеющими разную температуру, происходит лучистый теплообмен, от более нагретого к менее нагретому. Итак, теплоноситель (с температурой до 120˚С) циркулируя, нагревает панель, которая расположена под потолком на высоте от 3-х до 35-ти метров от уровня пола, не снижая эффективности системы. Как известно традиционные отопительные приборы работают по двум принципам отдачи теплоты – это конвективный и радиационный.
В системах панельно-лучистого отопления конвекция сведена к минимуму за счет теплоизоляции сверху прибора и у панели остается только один способ отдачи теплоты – это радиационный (лучистый). Так как панели расположены горизонтально к поверхности пола, то лучи направлены строго вниз с определенным углом раскрытия в зависимости от высоты подвеса. Инфракрасные лучи преобразовываются обратно в тепловую только при контакте с поверхностями, а те в свою очередь нагреваясь, прогревают окружающий воздух. При работе традиционных систем мы сначала нагреваем воздух, а он нагревает все остальное.
При применении систем панельно-лучистого отопления «ТЕПЛОПАНЕЛЬ» , температуру воздуха в помещениях (согласно СНиП) при нагреве допустимо понижать на 3˚С, а при охлаждении повышать на 3˚С. Так как ощущаемая человеком температура является результирующей температурой воздуха и окружающих поверхностей, использование инфракрасных потолочных водяных панелей “ТЕПЛОПАНЕЛЬ” позволяет получить такой же уровень комфорта, что и при использовании радиаторного или воздушного отопления, при меньшей температуре воздуха(!).
Лучистая система отопления Конвективная система отопления
Благодаря снижению разности температуры воздуха внутри помещения и снаружи – снижаются теплопотери помещения(!) и, соответственно, снижает затраты энергии, направленные на их компенсацию.
Экономия энергоресурсов не только несет прямую выгоду вашему кошельку, но и позволяет сократить потребление природных ресурсов, а значит снизить выбросы вредных веществ в атмосферу.
Сферы применения отопительных панелей «ТЕПЛОПАНЕЛЬ».
- Aвтосалоны и шоу-румы.
- Мебельные салоны и выставочные залы.
- Торговые центры, крытые строительные рынки.
- Учебные учреждения (аудитории).
- Спортзалы и теннисные корты.
- Офисные помещения (open space).
- Мастерские.
- Бассейны.
- Больницы.
- Конференц-залы.
- Типографии.
- Покрасочные цеха.
- Машиностроительные и другие цеховые ком- плексы.
- Пожарные станции.
- Авторемонтные мастерские и боксы.
- Производственные цеха.
- Вокзалы.
- Логистические терминалы и складские комплексы.
- Помещения с опасностью утечки газа, пожаро- и взрывоопасные объекты.
- Ангары.
- Животноводческие комплексы.
Можно сказать, что водяные потолочные инфракрасные панели «ТЕПЛОПАНЕЛЬ» можно применить практически в любой отрасли и при любом строительстве, будь то новое либо реконструкция.
Преимущества отопительных панелей «ТЕПЛОПАНЕЛЬ».
- Высокая тепловая мощность и эффективность панелей, получаемая, благодаря плотному прилеганию трубы к стальному профилю.
- Высокие значения термоизоляции тыльной стороны, благодаря использованию 40 мм фольгированной минеральной ваты.
- Изящная конструкция, которая идеально вписывается в потолок.
- Стандартный цвет панелей: RAL 9003, по желанию возможна окраска в любой цвет палитры RAL.
- Панели дополнительно покрыты устойчивой к царапинам грунтовкой.
- Малый вес.
- Большой выбор типоразмеров, длина панелей также может подбираться по индивидуальным параметрам проекта.
- Специальное исполнение для использования в помещениях с высокой влажностью воздуха: оцинковка труб и коллекторов, применение твердого утеплителя (экструдированный пенополистирол).
- Компания-производитель обеспечивает полную инжиниринговую поддержку заказчику через своих партнеров в регионах.
- Очень низкие эксплуатационные расходы.
- Пожаробезопасны.
- Свободный выбор источника тепла.
- Не требуют технического обслуживания.
- Отсутствие движущихся частей гарантирует отсутствие шума.
- Возможность организации ровного температурного профиля в помещении.
- Отсутствие сквозняков в помещении.
- Отсутствие активного перемещения пыли.
- Отсутствие перегрева верхней зоны помещения.
- Возможность автоматизированного контроля работы системы.
- Быстрый монтаж.
- Безопасный обогрев взрывопожароопасных помещений.
- По желанию заказчика: окрашенные или оцинкованные коллекторы.
- По желанию заказчика: возможность производства панелей индивидуальной ширины.
- По желанию заказчика: возможность изготовление перфорированного излучающего экрана для улучшения акустических характеристик помещения.
- Экономия энергоносителей при эксплуатации до 50% при высоте помещений более 4 метров.
Как работает потолочное отопление?: Variotherm
- Как работает потолочное отопление?
- Температура подачи для потолочного отопления
- Когда потолочное отопление имеет смысл
- Сравнение потолочного отопления и стандартных радиаторов
- Потолочное отопление с акустической поверхностью
- Конструкция и строительная высота систем потолочного отопления
- Потолочное отопление в скатных крышах
- Преимущества и недостатки потолочного отопления
- Установка потолочного отопления
- Охлаждение с потолочным обогревом
- Типы потолочного отопления
- Как быстро потолочное отопление прогревает помещение?
Как работает потолочное отопление?
Потолочное отопление излучает помещение и нагревает его до комфортной температуры.
Потолочное отопление представляет собой систему поверхностного отопления, использующую всю поверхность для выделения тепла. Горячий воздух поднимается вверх, так есть ли смысл в потолочном отоплении? Да! В отличие от радиаторов, они обогревают помещение уютным лучистым теплом. Из-за низкой температуры поверхности конвекция практически отсутствует.
Здесь физика может дать объяснение. Радиация передает тепло посредством электромагнитных волн. Важнейшим источником лучистого тепла является солнце. Лучи распространяются под прямым углом к поверхности – иначе говоря, сверху вниз для потолочного обогрева. Когда волны ударяются о твердый объект, такой как мебель, пол или человеческое тело, они преобразуются в тепло. Твердые объекты излучают энергию, поглощенную помещением, в виде тепла.
Температура подачи для потолочного отопления
В качестве теплоносителя по трубам прокачивается вода.
Благодаря большой площади, на которой проложено отопление, воды достаточно нагреть максимум до 38 °C (в зависимости от наружной температуры). Для сравнения, обычные радиаторы требуют температуры подачи до 60°C. Из-за меньшей площади поверхности они излучают тепло лишь локально.
Температура потолочного обогрева на поверхности составляет от 23 °C до 34 °C. Эти температуры чувствуют себя очень комфортно.
Низкотемпературный потолочный обогрев можно использовать в помещениях высотой от 2,5 до 3,5 метров. Здесь лучистое тепло может проявиться наилучшим образом – при температуре подачи от 26 до 38 °C. Для помещений высотой более 3,5 метров требуется более высокая температура подачи. Мы также рекомендуем комбинацию потолочного и настенного отопления.
Когда утепление потолка имеет смысл
При ремонте старых или памятников архитектуры необходимо сохранить красивые полы.
В новостройках не стоит подбирать напольное покрытие исходя из того, подходит ли оно для подогрева пола. В обоих случаях лучистое потолочное отопление является лучшим решением. Это также оставляет много места для внутреннего дизайна.
Сравнение потолочного отопления и стандартных радиаторов
Потолочное отопление с акустической поверхностью
В офисах, но особенно в общественных зданиях или больницах, окружающая среда является стрессовой для человеческого слуха. Окружающий шум неприятен и снижает производительность. Здесь на помощь приходит потолочное отопление с акустической функцией шумоподавления.
Акустический потолок сокращает время реверберации благодаря перфорации гипсоволокнистых плит. Отверстия поглощают окружающий шум: чем больше акустическая поверхность, тем меньше время реверберации и тем комфортнее рабочая среда.
Структура и строительная высота потолочных систем отопления
Потолочное отопление можно устанавливать в гипсокартонные конструкции и под штукатурку.
Если потолочное отопление установлено в гипсокартонной конструкции, гипсоволокнистые плиты толщиной 18 мм со встроенными трубами отопления прикручиваются к основанию потолка из дерева или металла. Монтажная высота готового отопительного потолка составляет около 80 мм.
Алюминиевые многослойные композитные трубы крепятся непосредственно к потолку с помощью направляющих. Монтажная высота потолочного лучистого отопления, включая штукатурку, составляет около 27 мм.
Потолочное отопление в скатных крышах
В квартирах-лофтах часто очень мало свободного места, а то, что есть, нужно для мебели и картин.
Радиатор доставляет неудобства и занимает ненужное количество места.
Напротив, потолочное отопление незаметно интегрировано в наклонные крыши и обогревает помещение комфортным лучистым теплом. Гибкая система поверхностного отопления идеально вписывается в сложные конструкции крыши.
Преимущества и недостатки потолочного отопления
- Преимущества
- Недостатки
- Излучает лучистое тепло практически без конвекции. Это бесшумно и без принудительного воздуха.
- Потолочное отопление невидимо: мебель и картины не нужно учитывать при планировании внутреннего пространства.
- Потолочное отопление может быть установлено позже.
- По сравнению с напольным или настенным отоплением, потолочное отопление может беспрепятственно излучать тепло и не блокируется толстыми коврами или большими предметами мебели.
Если сравнить затраты на покупку стандартного радиатора, то у потолочного отопления они выше.
Также потолочное отопление бесшумное и не требует принудительного притока воздуха, поэтому может работать и ночью.
Монтаж потолочного отопления
Гибкий охлаждающий потолок и потолочный обогрев Variotherm прост и быстр в установке, как и в стандартной конструкции из гипсокартона.
Гибкие панели ModulePanel монтируются в конструкции из гипсокартона и могут быть установлены на более позднем этапе. Подходящими подконструкциями являются металлические и деревянные конструкции на потолке.
Панели ModulePanel можно окрашивать стандартной краской. Потолочное охлаждение быстро и легко монтируется.
Узнайте больше о том, как устроен потолочный обогрев.
Охлаждение потолочным отоплением
Лучистая энергия не только охлаждает воздух, но и приятно и полезно согревает тело человека.
Если летом становится невыносимо жарко, потолочное отопление можно использовать и для охлаждения. По трубам отопления течет прохладная вода с температурой 16-20°С.
Поскольку охлаждающий потолок охлаждает помещения за счет лучистого обмена, конвекция почти отсутствует, а значит, и принудительного воздуха нет. Вот почему потолочное охлаждение является идеальной альтернативой системе кондиционирования воздуха.
Виды потолочного отопления
Потолочное отопление бывает двух видов:
- водонесущие потолки с подогревом
- потолочное отопление с электроприводом
Системы поверхностного водяного отопления могут работать при очень низких температурах подачи (от 26 до 38 °C).
Во многих случаях поверхностное отопление сочетается с тепловым насосом. Это снижает затраты на электроэнергию и защищает окружающую среду.
№
При поверхностном отоплении температура воздуха в помещении может быть снижена до 2 °C по сравнению с конвекционными системами отопления. Несмотря на это, климат в помещении кажется комфортным. На каждый градус снижения температуры воздуха в помещении можно сэкономить около шести процентов расходов на отопление.
Электрические нагревательные панели могут быть дешевле, но они требуют большого количества энергии во время работы. №
Еще одним преимуществом водяного потолочного отопления по сравнению с электрическим потолком является то, что водяное отопление можно использовать и для охлаждения помещения летом. Вместо теплой воды по алюминиевым многослойным композитным трубам циркулирует холодная вода. Вот и все!
Как быстро потолочное отопление прогревает помещение?
За счет лучистого тепла потолок прогревается всего за несколько минут, если здание хорошо утеплено.
Инфракрасные тепловые лучи можно почувствовать уже через короткое время.
Какая система отопления подходит именно вам?
Существует множество различных решений для обогрева ваших помещений, в зависимости от характера здания, источников тепла или требуемого дизайна интерьера. Однако какой из них подходит именно вам? Variotherm предлагает индивидуальные решения для различных систем отопления. Если вы используете стены или потолок для обогрева зимой, вы можете использовать ту же систему для охлаждения помещений летом.
Sterlingheat
Гидравлические излучающие потолочные системы
Потолочные системы Radiant Panel— это энергосберегающий и экономичный метод отопления. Системы лучистого отопления обеспечивают комфорт так же, как солнце согревает землю. Системы лучистого охлаждения и обогрева имеют множество преимуществ, в том числе:
Удобство
Нагрев распределяется лучистым, а не принудительным воздухом, что обеспечивает отсутствие сквозняков.
Экономичный
Энергия, необходимая насосу в гидравлических системах, намного меньше энергии, необходимой для вентиляторов в системах с принудительной подачей воздуха. Количество энергии для распределения того же количества тепла в системах с принудительной подачей воздуха обычно в 10 раз больше, чем требуется для насосов в водяных лучистых системах.
Экономия места
Системы лучистого потолка не требуют места на стене.
Гибкость
Потолочные излучающие панели обеспечивают максимальную гибкость при будущих изменениях планировки, таких как увеличение комнат и перемещение перегородок.
Здоровая окружающая среда
Излучающие системы могут удовлетворить потребности в физическом нагреве, позволяя системе вентиляции подавать только тот воздух, который необходим для скрытой нагрузки и требований вентиляции. Это уменьшает размер воздуховодов и воздухообрабатывающих устройств, обеспечивая при этом превосходную вентиляцию, что значительно упрощает проектирование, строительство и ввод в эксплуатацию системы, а также снижает вероятность «синдрома больного здания».
Не все излучающие панели одинаковы.
Продукт Sterling основан на дизайне Френгера. Системы излучающих потолочных панелей Frenger были первыми сертифицированными и испытанными в Европе более 40 лет назад. Продукт Sterling был установлен на сотнях объектов в Соединенных Штатах и Канаде. Вы найдете их в больницах, школах, домах престарелых, музеях, рекреационных, институциональных и исправительных учреждениях. Излучающие системы Sterling имеют ряд преимуществ по сравнению с другими производителями:
Заводская сборка
Излучающие панели Sterling собираются на заводе и предварительно обрезаются до точной длины до 16 футов, что устраняет необходимость в больших объемах полевых работ, необходимых для других систем излучающих панелей.
Приклеивание положительной трубки к панели
Медная трубка надежно крепится к панели прижимным зажимом. Термопаста также наносится между трубкой и панелью, чтобы обеспечить постоянную, но гибкую связь для максимальной теплопередачи.
Стандартные медные фитинги
Во всех панелях используются стандартные медные трубки 5/8″, что позволяет использовать стандартные медные фитинги.
Легкий экструдированный алюминий
Линейные панели изготовлены из легкого алюминия. Это уменьшает вес, который должен поддерживаться потолочной подвесной системой. Модульные панели доступны из алюминия или стали.
Дополнительные услуги Sterling
Sterling предлагает ряд услуг в помощь проектировщикам и установщикам систем лучистых потолков:
Помощь в проектировании системы
Предоставьте нам планы потолка и пола, и мы поможем вам спроектировать излучающую систему, соответствующую вашим потребностям.
Обучение
В современном учебном центре Reed Institute в Стерлинге установлено множество действующих систем ОВКВ. Сочетание классного и практического обучения дает участникам возможность учиться на практике и улучшать свои знания о продуктах, приложениях, установке и обслуживании.
