Инструкция ak pc 351: Danfoss AK-PC 351 – холодильные контроллеры

Danfoss AK-PC 351 – холодильные контроллеры

Настройка может  осуществляться непосредственно с кнопок контроллера. Во время настройки параметры на дисплее могут задаваться таким образом, что только необходимые параметры будут открываться для дополнительных настроек и выполнения операций пользователем. Функции управления защищены паролем, и может быть предоставлено три уровня доступа. В контроллере предусматривается использование нескольких языков. Требуемый язык может быть выбран при вводе в эксплуатацию.

Регулирование холодопроизводительности
Холодопроизводительность включения определяется сигналами от подключенного датчика давления / датчика температуры и заданной уставкой. Вблизи уставки должна быть задана нейтральная зона. Внутри нейтральной зоны холодопроизводительность компрессора регулируется таким образом, чтобы можно было поддерживать давление. Когда станет невозможным поддержание давления в пределах нейтральной зоны, контроллер выключит или включит следующий компрессор.

При дальнейшем подключении или отключении дополнительной холодопроизводительности, холодопроизводительность регулируемого компрессора будет соответствующим образом изменяться, чтобы поддерживать давление в пределах нейтральной зоны (только в том случае, если можно плавно регулировать холодопроизводительность компрессора).
–  Если давление выше величины “уставка  + половина нейтральной зоны”, разрешается включение следующего компрессора (стрелка вверх).
–  Если давление ниже величины “уставка  – половина нейтральной зоны”, разрешается выключение компрессора (стрелка вниз).
–  Если давление находится в нейтральной зоне, продолжается работа с включенными в данное время компрессорами.

Напряжение питания	24 В пер. тока +/-15% 50/60 Гц, 17ВА 24 В пост. тока (20-60 В), 17ВА
4 аналоговых входа	Измерение давления: Измерительный преобразователь давления модель AKS 32R Измерительный преобразователь давления 1-5 В, модель AKS 32 Измерительный преобразователь давления 0-20 (4-20) мА, модель AKS 33
	Измерение температуры   Pt 1000 Ом / 0 °C или NTC – 86K для компрессоров типа Digital Scroll / Stream
8 дискретных входов	Сигнал от сухих контактов для выполнения, например, следующих функций: Пуск / останов регулирования   Мониторинг цепей защиты   Предупредительный сигнал общего назначения
Релейный выход для регулирования холодопроизводительности	5 шт. SPDT (5 А)	AC-1: 5 A (активная нагрузка) AC-15: 2 А (индуктивная нагрузка)
	1 полупроводниковое реле ШИМ для Scroll-разгрузки	Imax. = 0,5 А Imin. = 50 мА Leak<1,5 мА
2 выхода напряжения	0-10 В  Ri = 1 кОм
Выход для дисплея	Для типа MMIGRS2
Передача данных	Modbus для AK-SC 355 или AK-SM 850
Условия окружающей среды	-20 – 60 °C при эксплуатации -40 – 70 °C при перевозке
	Относительная влажность 20 – 80%, без конденсации
	Отсутствие ударов и вибрации
Степень защиты	IP 20
Масса	0,2 кг
Монтаж	На DIN-рейку
Клеммы подключения	Для многожильных проводов сечением макс. 2,5 мм2
Сертификация	Выполнение требований директив ЕС для низковольтного оборудования и электромагнитной совместимости с целью маркировки знаком CE Испытания на соответствие требованиям директивы для низковольтного оборудования в соответствии с EN 60730-1 и EN 60730-2-9 Испытания на соответствие требованиям директивы для электромагнитной совместимости  в соответствии с EN61000-6-2 и 3

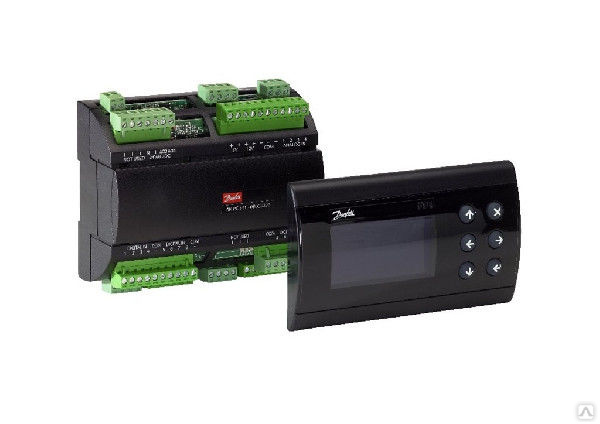

Контроллер производительности AK-PC 351

• Холодильное оборудование
• Контроллеры

Контроллер производительности AK-PC 351

Временно не продается

Артикул	080G0289
id товара	9217
Страна	Китай
Минимальный заказ	1 шт
В наличии на складах	0 шт

Общее описание

Контроллер AK-PC351, предназначен для управления холодильными централями с одним конденсатором и до четырех компрессоров. Имеет 4 аналоговых входа, 5 релейных выходов, 2 выхода 0…10B, 8 дискретных выходов для пуск/останов регулирования ,мониторинг цепей защиты, предупредительный сигнал общего назначения. Напряжение питания 24В постоянного или переменного тока.

Технические
характеристикиДополнительная
информацияМодельный
ряд

Характеристика

Производитель	Danfoss
Назначение	Для агрегатов
Марка	Adap-Kool
Количество релейных выходов	5
Подключение к мониторингу	Встроенная карта
Напряжение питания	24 V
Съемные штекерные разъемы	да

Полезные ссылки

Сайт производителя Danfoss

Модельный ряд

Контроллер производительности AK-PC 351

• Артикул: 080G0289
• Страна: Китай
• В наличии: нет

Контроллер AK-PC351, предназначен для управления холодильными централями с одним конденсатором и до четырех компрессоров. Имеет 4 аналоговых входа, 5 релейных выходов, 2 выхода 0…10B, 8 дискретных выходов для пуск/останов регулирования ,мониторинг цепей защиты, предупредительный сигнал общего назначения. Напряжение питания 24В постоянного или переменного тока.

Временно не продается

Контроллер AK-PC 520

• Артикул: 084B8012
• Страна: Дания
• В наличии: нет

Контролеры AK-PC 520 предназначены для регулирования производительности компрессоров и конденсаторов в небольших холодильных системах.

Временно не продается

Контроллер AK-PC 530 (пром. упаковка)

• Артикул: 084B8007
• Страна: Дания
• В наличии: 6 шт

Контролеры AK-PC 530 предназначены для регулирования производительности компрессоров и конденсаторов в небольших холодильных системах.

55’085,00 P

Контроллер AK-PC 551

• Артикул: 080G0282
• Страна: Дания
• В наличии: нет

Контролеры AK-PC 551 предназначены для регулирования производительности компрессорной станции и конденсаторов до 8 ступеней.

Временно не продается

Контроллер AK-PC 551, 24В (комплект)

• Артикул: 080G0288
• Страна: Дания
• В наличии: нет

AK-PC 551 используется для управления мощностью компрессоров и конденсаторов в холодильных системах среднего размера и охватывает приложения с одной или двумя группами всасывания и конденсатором. Может управлять до 8 компрессоров в одной группе всасывания, и он может управлять компрессорами 4×4 в 2 группах всасывания. Поддерживается множество комбинаций компрессоров, включая переменную скорость, цифровые прокрутки и 4-цилиндровые компрессоры Stream. Вентиляторы конденсаторов могут управляться шагами (макс. 8) или с переменной скоростью. AK-PC 551 может быть полностью сконфигурирован с помощью встроенного или удаленного дисплея. Гибкая конфигурация 8 цифровых выходов, 8 аналоговых входов, 8 цифровых входов и 2 аналоговых выхода позволяет контроллеру легко адаптироваться к любому пакетному приложению.

Временно не продается

Контроллер AK-PC 551 (080G0283)

• Артикул: 080G0283
• Страна: Дания
• В наличии: нет

Контролеры AK-PC 551 предназначены для регулирования производительности компрессорной станции и конденсаторов до 8 ступеней. Имеется ограниченное количество доступных входов и выходов. Для каждого типа сигналов могут быть использованы следующие подключения: Аналоговые входы, макс. 8 входов. Сигналы от датчиков давления, датчиков температуры, сигнал напряжения и т.д. Подключение компрессоров, вентиляторов конденсаторов

Временно не продается

Контроллер AK-PC 551 (080G0281)

• Артикул: 080G0281
• Страна: Дания
• В наличии: 2 шт

Универсальный контроллер для больших централей. особенности: зуммер, компрессор безопасности, разрядка газа темп. безопасность, безопасность вентилятора, давление плавающего конденсатора, функция рекуперации тепла, встроенный ЖК-дисплей безопасности высокого давления, сброс нагрузки, безопасность низкого давления, оптимизация ночью, оптимизация P0, часы реального времени, температура всасываемого газа.

78’200,00 P

Контроллер производительности AK-PC 560

• Артикул: 084B8013
• Страна: Китай
• В наличии: 1 шт

Контроллер AK-PC 560, предназначен для управления холодильными централями с одним конденсатором и до четырех компрессоров. Имеет 4 аналоговых входа, 5 релейных выходов, 2 выхода 0…10B, 8 дискретных выходов для пуск/останов регулирования ,мониторинг цепей защиты, предупредительный сигнал общего назначения. Напряжение питания 24В постоянного или переменного тока.

54’050,00 P

Контроллер AK-PC 651

• Артикул: 080G0312
• Страна: Дания
• В наличии: нет

Контролеры AK-PC 651 предназначены для регулирования производительности компрессорной станции и конденсаторов, например до 10 компрессоров и одного конденсатора. Встроенный дисплей, кнопки на панели.

Временно не продается

Контроллер AK-PC 781

• Артикул: 080Z0186
• Страна: Дания
• В наличии: 2 шт

Контролеры AK-PC 781 предназначены для регулирования производительности холодильных агрегатов с рекуперацией тепла. Поддержка подключений: IO Extension, LON RS485, RJ45 (RS232) to PC/ Display.

43’700,00 P

Контроллер AK-PC 781A

• Артикул: 080Z0191
• Страна: Дания
• В наличии: нет

Контролеры AK-PC 781A предназначены для регулирования производительности компрессоров и конденсаторов в небольших холодильных системах.

Временно не продается

Контроллер пакета, AK-PC 351 | Управление компрессором и конденсатором | Электронное управление | Климатические решения для охлаждения

Переключить сайт

Если вы продолжите, вы войдете в систему и будете перенаправлены в магазин Данфосс по умолчанию.

Вы покидаете магазин

Если вы продолжите, вы выйдете из своего магазина Danfoss и будете перенаправлены в выбранный вами магазин.

Вы выходите из системы, поскольку у вас нет учетных данных для совершения покупок в выбранной стране.

Сменить магазин

Вы находитесь в магазине {0}.

Страна

• Дом
• Климатические решения для охлаждения
• Электронное управление
• Управление компрессором и конденсатором
• 080G0289

Страница экспорта

Контроллер пакета, AK-PC 351

Функция: 1 всасывание и 1 конденсатор, Цифровые входы (DI) [шт.]: 8, Напряжение питания [В] AC: 24, Тип связи: MODBUS, Формат упаковки: Multi упаковка, Количество в упаковке: 16

Информация о продукте

Вес брутто	0,35 кг
Масса нетто	0,25 кг

EAN	5702428843621

Вес брутто	0,35 кг
Вес нетто	0,25 кг
EAN	5702428843621

Аналоговые входы (AI) [шт. ]	4 шт
Аналоговые выходы (AO) [шт.]	2 шт.
Область применения	Контроль мощности
Сертификат	CE CMIM EAC ГОСТ Р UL
Вход управления производительностью	Давление/ температура
Режим управления производительностью	ИП
Тип связи	МОДБУС
Режим производительности компрессора	Шаг/скорость/ШИМ
Регулятор конденсатора	Давление/ температура
Цифровые входы (DI) [шт.]	8 шт.
Цифровые выходы (DO) [шт.]	6 шт
Дисплей на передней панели	Да
Оборудование	вкл. Соединители
Регулятор мощности вентилятора	Шаг/скорость
Режим управления вентилятором	ИП
Частота [Гц]	50/60 Гц

Функция	1 всасывание и 1 конденсатор
Дополнительная информация	Реле 6 твердотельное типа
Способ крепления	DIN-рейка
Количество компрессоров макс.	4 шт
Форма упаковки	Мульти упаковка
Потребляемая мощность [Вт]	6 Вт
Аксессуары к продукту	Электрон. аксессуары для управления
Характеристики продукта	Безопасность компрессора Безопасность вентилятора Плавающее давление конденсатора Безопасность высокого давления Встроенный ЖК-дисплей Безопасность низкого давления Ночная оптимизация Оптимизация P0
Группа продуктов	Блок управления компрессором/конденсатором
Язык продукта	Хорватский Чешский Английский Немецкий Венгерский Итальянский Польский Португальский Русский Сербский Испанский Турецкий
Название продукта	Контроллер упаковки
Количество в упаковке	16 шт
Исправный	№
Напряжение питания [В] AC	24 В
Напряжение питания [В] пост. тока	24 В
Тип	АК-ПК 351

Аналоговые входы (AI) [шт.]	4 шт
Аналоговые выходы (AO) [шт.]	2 шт.
Область применения	Контроль мощности
Сертификат	CE CMIM EAC ГОСТ Р UL
Вход управления производительностью	Давление/ температура
Режим управления производительностью	ИП
Тип связи	МОДБУС
Режим производительности компрессора	Шаг/скорость/ШИМ
Регулятор конденсатора	Давление/ температура
Цифровые входы (DI) [шт. ]	8 шт.
Цифровые выходы (DO) [шт.]	6 шт
Дисплей на передней панели	Да
Оборудование	вкл. Соединители
Регулятор мощности вентилятора	Шаг/скорость
Режим управления вентилятором	ИП
Частота [Гц]	50/60 Гц
Функция	1 всасывание и 1 конденсатор
Дополнительная информация	Реле 6 твердотельное типа
Способ крепления	DIN-рейка
Количество компрессоров макс.	4 шт
Формат упаковки	Мульти упаковка
Потребляемая мощность [Вт]	6 Вт
Аксессуары к продукту	Электрон. аксессуары для управления
Характеристики продукта	Безопасность компрессора Безопасность вентилятора Плавающее давление конденсатора Безопасность высокого давления Встроенный ЖК-дисплей Безопасность низкого давления Ночная оптимизация Оптимизация P0
Группа продуктов	Блок управления компрессором/конденсатором
Язык продукта	Хорватский Чешский Английский Немецкий Венгерский Итальянский Польский Португальский Русский Сербский Испанский Турецкий
Название продукта	Контроллер пакета
Количество в упаковке	16 шт
Исправный	№
Напряжение питания [В] AC	24 В
Напряжение питания [В] пост. тока	24 В
Тип	АК-ПК 351

Аксессуары

Запасные части

Замена

Замена

Замена

Сервисы

Программное обеспечение

Программное обеспечение и прошивка. Сейчас: 394,25€

Артикул:

080G0289

Наличие:

2-3 недели

ЗАПРОСИТЬ ЦЕНУ

О: 080G0289 Контроллер Danfoss Pack, AK-PC 351

* Полное имя

* Электронная почта

* Название компании

* Страна

* Телефон

* Количество

* Сообщение Я хотел бы запросить цену на контроллер Danfoss Pack 080G0289, AK-PC 351

Описание

Product details

Gross weight	0. 34 kg
Net weight	0.25 kg

EAN	5702428843621

Вес брутто	0,34 кг
Вес нетто	0.25 kg
EAN	5702428843621



CE0141 EAC
CMIM
GOST R
UL

Analog inputs (AI) [pc]	4 pc
Analog outputs ( AO) [шт.]	2 шт.
Область применения	Регулирование производительности
Допуск
Capacity control input	Pressure/ Temperature
Capacity control mode	PI
Communication type	MODBUS
Режим производительности компрессора	Шаг/скорость/ШИМ
Тип управления конденсатором	Давление/температура
Цифровые входы (DI) [ПК]	8 ПК
Цифровые выходы (DO) [ПК]	6 PC
	6 PC
	.
Оборудование	Вкл. Разъемы
Управление мощностью вентилятора	Шаг/скорость
Режим управления вентилятором	PI
Frequency [Hz]	50/60 Hz

Function	1 Suction and 1 Condenser
Further information	Relay 6 solid state тип
Способ монтажа	DIN-рейка
Количество компрессоров макс.	4 шт.
Упаковочный формат	Multi Pack
Потребление мощности [W]	6 W
Особенности продукта
Особенности продукта
Особенности продукта. встроенный дисплей Защита от низкого давления Ночная оптимизация Оптимизация P0
Группа продуктов	Управление компрессором/конденсатором
Product Language	Croatian Czech English German Hungarian Italian Polish Portuguese Russian Spanish Serbian Turkish
Product name	Pack controller
Количество в упаковке	16 шт.
Напряжение питания [В] DC	24 В
Напряжение питания [В] переменного тока	24 V
Supply voltage [V] AC	24 V
Supply voltage [V] DC	24 V
Type	AK-PC 351

Аналоговые входы (AI) [шт. ]	4 шт.0044	2 pc
Application area	Capacity control
Approval	CE EAC CMIM GOST R UL
Capacity control input	Pressure/ Temperature
Режим управления производительностью	PI
Тип связи	MODBUS
Режим емкости компрессора	Шаг/ Скорость/ ШИМ
Конденсатор.	Цифровые выходы (DO) [шт.]	6 шт.
Дисплей на передней панели	Да
Оборудование0042 Вкл. Разъемы
Контроль за способностью вентилятора	Шаг/ Скорость
	PI
[HZ]
[HZ]
.	1 всасывание и 1 конденсатор
Дополнительная информация	Реле 6 полупроводниковое
Способ монтажа	DIN-рейка
Количество компрессоров макс.	4 pc
Packing format	Multi pack
Power consumption [W]	6 W
Product features	Compressor safety Fan safety Floating condenser давление Защита от высокого давления Встроенный ЖК-дисплей Защита от низкого давления Night optimization P0 optimization
Product group	Compressor/condenser control
Product Language	Croatian Czech English German Hungarian Italian Polish Portuguese Russian Spanish Сербский Турецкий
Название продукта	Контроллер упаковки
Количество в упаковке	16 шт.
Напряжение питания [В] пост. тока	24 V
Supply voltage [V] AC	24 V
Supply voltage [V] DC	24 V
Type	AK-PC 351

Функция: 1 всасывание и 1 конденсатор, Цифровые входы (DI) [шт.]: 8, Напряжение питания [В] AC: 24, Тип связи: MODBUS, Формат упаковки: Групповая упаковка, Количество в упаковке: 16

Product details

Gross weight	0.34 kg
Net weight	0.25 kg

EAN	5702428843621

Вес брутто	0,34 кг
Вес нетто	9 0,25 кг0045
EAN	5702428843621



Analog inputs (AI) [pc]	4 pc
Analog outputs (AO) [pc ]	2 шт.
Область применения	Контроль производительности
Сертификация	0141 GOST R UL
Capacity control input	Pressure/ Temperature
Capacity control mode	PI
Communication type	MODBUS
Compressor capacity mode	Шаг/скорость/ШИМ
Тип управления конденсатором	Давление/температура
Цифровые входы (DI) [ПК]	8 ПК
Цифровые выходы (DO) [PC]	6 ПК
Дис.
Дис. Оборудование	Вкл. Разъемы
Управление мощностью вентилятора	Шаг/скорость
Режим управления вентилятором	PI
Frequency [Hz]	50/60 Hz

Function	1 Suction and 1 Condenser
Further information	Relay 6 solid state type
Способ монтажа	DIN-рейка
Количество компрессоров макс.	4 шт.
Формат упаковки	Multi Pack
Потребление питания [W]	6 W
Продукт. in Защита от низкого давления Ночная оптимизация Оптимизация P0
Группа продуктов	Управление компрессором/конденсатором
Product Language	Croatian Czech English German Hungarian Italian Polish Portuguese Russian Spanish Serbian Turkish
Product name	Pack controller
Количество в упаковке	16 шт.
Напряжение питания [В] DC	24 В
Напряжение питания [В] переменного тока	24 V
Supply voltage [V] AC	24 V
Supply voltage [V] DC	24 V
Type	AK-PC 351

Аналоговые входы (AI) [шт. ]	4 шт.0044	2 pc
Application area	Capacity control
Approval	CE EAC CMIM GOST R UL
Capacity control input	Pressure/ Temperature
Режим управления производительностью	PI
Тип связи	MODBUS
Режим емкости компрессора	Шаг/ Скорость/ ШИМ
Конденсатор.	Цифровые выходы (DO) [шт.]	6 шт.
Дисплей на передней панели	Да
Оборудование0042 Вкл. Разъемы
Контроль за способностью вентилятора	Шаг/ Скорость
	PI
[HZ]
[HZ]
. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт
