отзывы и инструкция по использованию. Как устроены газовые котлы Baxi 2 контурный газовый котел baxi

BAXI – это итальянская компания, которая входит в список крупнейших производителей отопительного оборудования. История компании насчитывает уже почти сто лет, а продукция экспортируется более чем в 70 стран по всему миру. В России представительство данного бренда существует с 2002 года и сеть представителей (сервисных центров и сервисных партнеров) в разных регионах России насчитывает в сумме более 300 организаций. Это говорит о том, что оборудование фирмы BAXI достаточно востребовано и популярно на российском рынке. Итак, после краткого экскурса в историю, мы рассмотрим:

Особенности двухконтурных газовых настенных котлов BAXI

Двухконтурные модели газовых котлов предназначены для использования в системе отопления и также для приготовления горячей воды. В зависимости от комплектации устройства могут оснащаться как одним так и двумя теплообменниками. К особенностям газовых котлов BAXI можно отнести:

• широкий модельный ряд, т.е. возможность выбора модели практически под любые проекты
• применение простых и надежных технические решения в совокупности с хорошим качеством сборки
• ремонтопригодность и наличие запасных частей
• приемлемая цена

В линейке модельного ряда настенных газовых котлов BAXI представлено более 10 различных моделей традиционных котлов (не считая конденсационных). Примечательно, что даже в “бюджетных” моделях комплектация котлов не уступает дорогостоящим конкурентам. Применение погодозависимой автоматики сводится к подключению обычного датчика температуры.

За исключением двух моделей настенные котлы BAXI комплектуются двумя теплообменниками: основным, который традиционно располагается над горелкой газового котла и вторичным – пластинчатым, предназначенным для приготовления горячей воды. Принципиально такое устройство не отличается от других котлов. Основной теплообменник выполняется из качественной меди, покрытой защитным покрытием, вторичный – из нержавеющей стали.

При выборе оборудования следует обратить внимание, что двухконтурные модели котлов могут быть и в исполнении с одним теплообменником (основным – битермическим), в котором объединены контур отопления и ГВС (труба в трубе).
Данные модели стоят дешевле, но они могут обойтись дороже в эксплуатации, т.к. более требовательны к качеству воды. Образующаяся со временем внутри накипь сделает невозможным эксплуатацию котла в целом и приведет к незапланированным расходам, сравнимым по стоимости с половиной начальной цены котла.

Котлы BAXI оснащаются циркуляционными насосами Grundfos либо WILO, а это известные мировые производители надежного и безотказного насосного оборудования. Их производительности в большинстве случаев будет достаточно даже для систем отопления небольшого частного дома. Работают тихо, снабжены автоматическим воздухоотводчиком, что не является особенностью.
Что касается газовой автоматики, оборудование может комплектоваться клапанами Honeywell или SIT. По опросам специалистов сервисной службы, они очень надежны и крайне редко выходят из строя.

Материал изготовления трехходового вентиля (устройство, которое переключает режимы отопления и ГВС) латунь – несомненно, надежнее пластиковых аналогов, хотя тенденция производителей в данный момент идет в сторону композитных материалов.

Вентилятор турбированных моделей располагается конструктивно под углом по отношению к дымоходу, что препятствует самопроизвольному раскручиванию лопастей под действием естественной тяги и исключает возможные дополнительные нагрузки по ее преодолению во время пуска котла.
Отдельно стоит сказать про электронику BAXI из-за жалоб и негативных отзывов в сети. Возможно, что электроника этих котлов более чувствительна к качеству электропитания, условий эксплуатации (влажности в помещении) и воздействиям перенапряжений, т.е. к суровым условиям эксплуатации российской действительности. Но, при всем при этом платы обладают лучшей ремонтопригодностью, доступностью в плане наличия и цены.
Возможно, что платы некоторых именитых немецких производителей более надежны, но эта надежность очень часто приводит к невозможности восстановления платы, например, из-за повреждения процессора, а розничная цена такой “надежной” платы существенно выше. Стоит отметить, что в большинстве случаев, электроника надежна и не ломается сама по себе.
Стоит отметить также, что платы универсальны, и снабжены жидкокристаллическим дисплеем. У некоторых производителей они разделены и обладают несовместимостью, что сказывается на доступности и ремонтопригодности.
В целом, мы считаем, что котлы BAXI обладают хорошим соотношением цена-качество. Некоторые модели из-за популярности даже не снимают с производства, что говорит о достижении определенных успехов и доверии со стороны потребителей.
В последней аннотации компании бакси об изменении розничных цен (с 1 сентября 2017 года) было указано, что модели MAIN FOUR и FOURTECH сняты с производства.

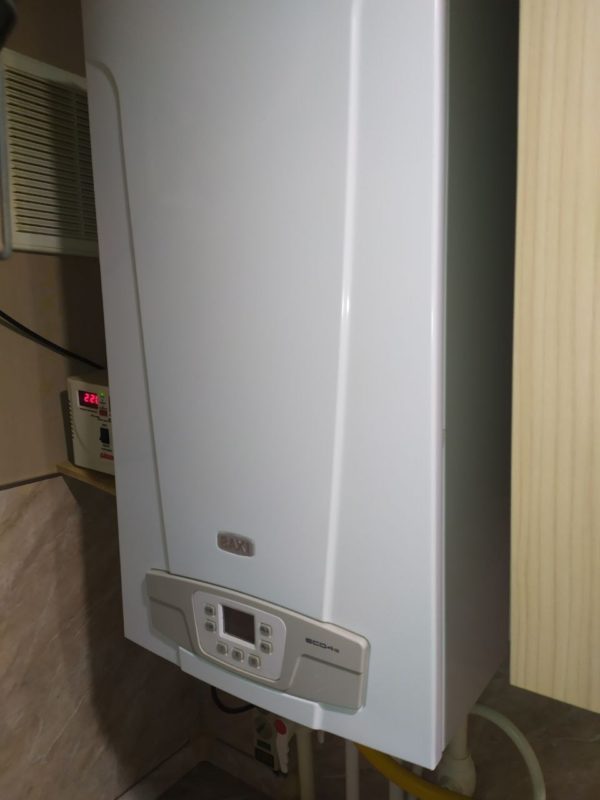

ECO FOUR и ECO 4S

Наверное, самая популярный котел BAXI в России – это Baxi Eco Four 24. Прост в обслуживании и эксплуатации, качественно собран. Гидравлическая группа из латуни и вторичный пластинчатый теплообменник из нержавеющей стали, непрерывная плавная модуляция пламени, работает достаточно тихо.

Реальный расход газа для отопления квартиры составляет не более 250 м3 в месяц даже в самые сильные морозы, что несомненно подтверждает экономичность.
Турбинный датчик протока ГВС позволяет точно регулировать температуру воды – достаточно выставить один раз комфортное значение (например, у меня это 39 градусов) и больше не возвращаться к настройкам. Модель ECO 4S пришла на смену BAXI FOURTECH, отличается гидрогруппой из композитного материала.

MAIN 5 и ECO 5 Compact

Легкий доступ ко всем узлам, изменено расположение расширительного бака – теперь он находится внутри корпуса, а это значит – легкий контроль и обслуживание. Конструкция корпуса котла выполнена с учетом максимального шумоподавления для повышения комфорта при эксплуатации котла. Внутренние узлы помещены в герметичную камеру. Новая компактная камера сгорания и горелка, вентилятор с регулируемой частотой вращения и применением датчика температуры дымовых газов. Снижено электропотребление.

В версии с битермическим теплообменником применяется конструктивно новое решение: два коллектора, уменьшенная длина трубок, большее количество каналов без применения турбулентных ставок. По мнению специалистов это способствует лучшему самоочищению внутренней поверхности и увеличивает срок службы, а также снижает уровень шума.
Датчик ГВС с расходомером позволяет точнее регулировать температуру воды. Также в данных моделях сделан акцент на повышение защиты платы управления!

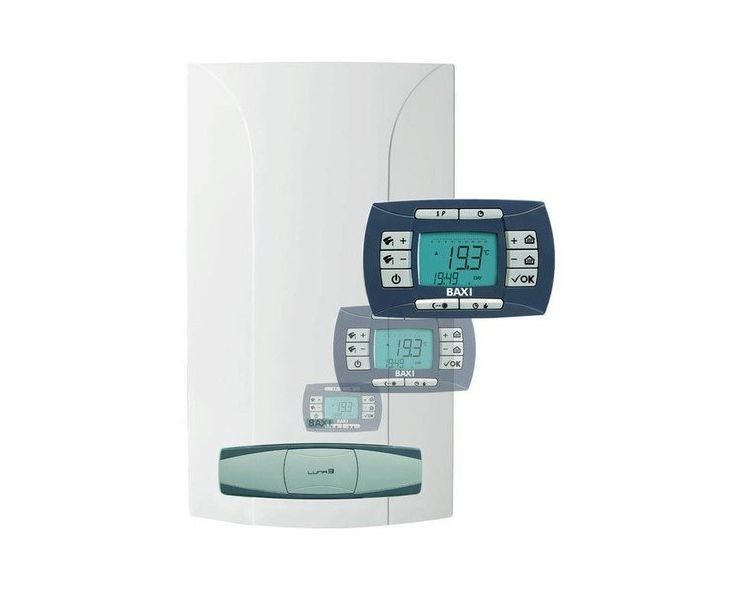

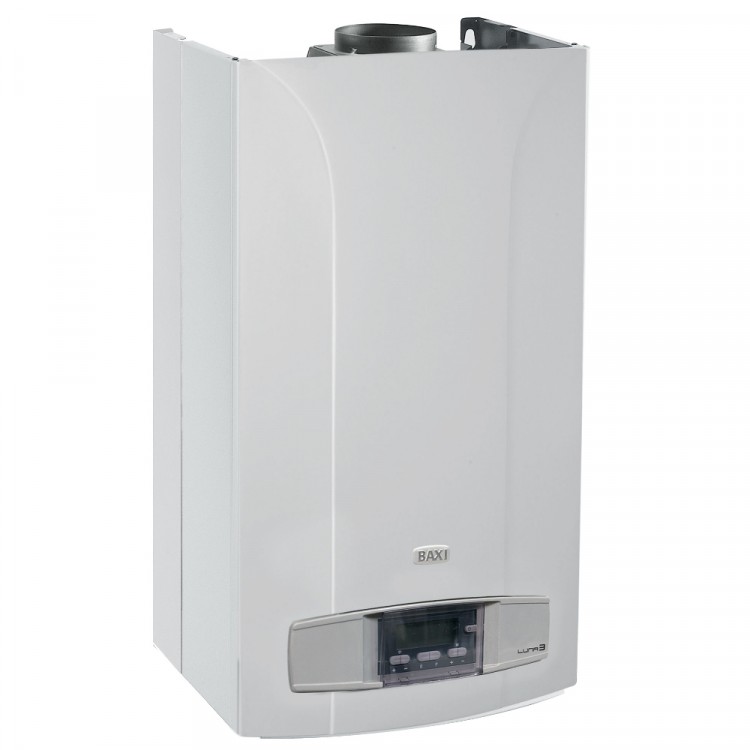

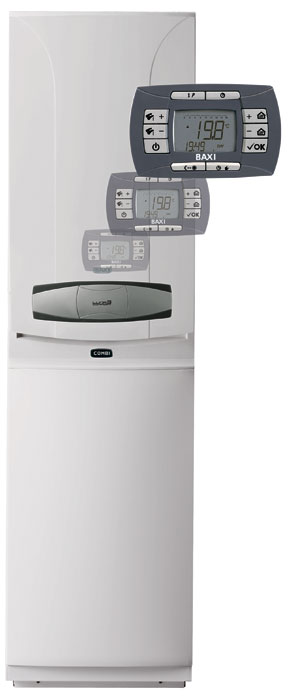

LUNA 3 Comfort

Котлы данной серии оснащаются выносной панелью с возможностью программирования. Как опция связь с котлом может быть организовано по радио-каналу (беспроводной вариант).

Как заявляет производитель, котлы этой серии комплектуются усовершенствованными первичными теплообменниками, обладающими высокой теплопередачей, что повышает энергоэффективность и уменьшает потребление газа. Также особенностью данной серии является гидравлическая группа выполненная полностью из латуни и трехскоростной энергосберегающий насос Grundfos.
Одним словом, LUNA – это максимум надежности и комфорта. На момент написания статьи розничная цена составляет от 969 EUR за модель 24 кВт.

Итальянский бренд Baxi на профессиональном уровне многие годы производит отопительное оборудование, газовые устройства, радуя потребителя своими достижениями в высоком качестве и надежности приборов. Сотни инженеров работают над усовершенствованием систем отопления, десятки мил. евро инвестируются ежегодно в их разработки таких устройств. Благодаря этому, компания достигла лидирующей позиции в мире по популярности, особенно среди европейцев.

Без отопительной системы в доме невозможно комфортное существование. Котел – основа отопительной системы. Газовые котлы Baxi являют собой экономичный и очень эффективный способ отопления помещений и фирма Baxi – одна из акул этого направления.

Преимущества газовых котлов Baxi:

• не дорогое топливо;
• легкие и простые в использовании и проведении ремонтных работ;
• обогрев территорий большой площади.

Разновидность газовых котлов Baxi:

• настенные;
• напольные;
• конденсационные.

В традиционных газовых устройствах котлов Baxi теплообменник изготовлен из стали и чугуна. Стальные намного легче, им не страшны удары при транспортировке. А толщина чугунных теплообменников намного больше, что позволяет продолжить его срок эксплуатации, но этот материал меньшей прочности.

Рис. 1

Котлы Baxi делятся за способом выброса отработанных газов на модели с природной и принудительной тягой. Отход газа с принудительной тягой в котлах Baxi выводится снаружи с помощью вентилятора, встроенного в котел. А газовые котлы с природной тягой нуждаются в наличие дымохода. Чем выше дымоход – тем лучше тяга.

Есть и модели с коаксиальным дымоходом, который представляется собой двухслойную трубу. Суть ее работы в том, что по одному каналу к котлу Baxi поступает необходимый для горения воздух, при работе чего воздух в помещении не сгорает, а по другому каналу выводятся наружу продукты сгорания. Такого типа газовые котлы фирмы Baxi, согласно стандартам, идеальны для использования в городских многоэтажных квартирных домах.

Настенные газовые котлы Baxi

Настенный газовый агрегат Baxi представляет собой прибор, в комплекс которого входит и подогреватель, теплообменник и регулятор управления, 1-2 циркуляционных насосов, термометр, манометр, система безопасности и т.д. Отличаются настенные котлы Baxi от напольных котлов Baxi материалом теплообменника. Первые изготавливают из меди, а вторые из стали или чугуна.

Рис. 2

Настенные котлы можно отнести к приборам отопления с небольшой мощностью. Главное их достоинство в высокой эффективности и экономии электричества и газа, удобном управлении (рис2). Только системой отопления такие котлы не ограничены. При желании к ним легко подключается бойлер. Конечно, покупать нагреватель воды так же лучше у компании Baxi, так как проще будет укомплектовать его необходимыми и подходящими деталями и элементами.

Преимущества таких устройств очевидны. Настенные одноконтурные котлыBaxi:

• чудесный современный дизайнерский подход;
• дополнительные функции контроля работы и безопасности;
• адаптация к местным условиям давления и состава природного газа;
• экономичность в использовании;
• наличие медного теплообменника и антикоррозийного покрытия;
• ионизационный контроль пламени;
• возможность использования котла Baxi со сжиженным газом.

Настенные двухконтурные котлы фирмы Baxi становятся все более популярными благодаря возможности одновременно нагревать не только помещение, но и воду. Нагревание воды происходит в проточном режиме. Это устройство является небольшой котельной, с минимальными затратами на дополнительные детали, которые делают жизней людей более комфортной.

В случае, когда площадь отопления небольшая, но в доме проживает большое количество людей, то горячей воды на всех может не хватить. Для этого есть возможность в приобретении и установке дополнительно бойлера к двухконтурному котлу Baxi.

Преимущества настенных двухконтурных котлов Бакси:

• экономичность;
• высокая эффективность;
• компактность, которая позволяет не нуждаться в дополнительных помещениях;
• универсальность;
• надежность и долговечность;
• доступные цены.

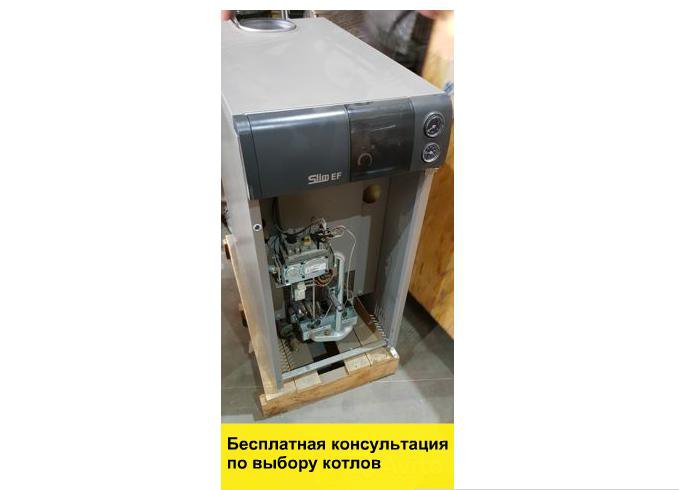

Напольные котлы Baxi

Данный вид приборов заняли свою ступень на потребительском рынке в странах мира. Данные устройства Baxi , как и настенные, могут быть как с одним, так и двумя отопительными контурами, а так же конденсационного типа. Есть десять моделей Бакси с камерой закрытого типа, и пять с закрытым типом. Эти приборы стабильно работают и в условиях перепада электроэнергии. Модели SLIM очень ярко выраженные среди представителей данного типа.

Рис. 3

Имея большое количество функциональных возможностей, они прекрасно справляются с поставленными задачами и требованиями. Как и настенные устройства, напольные наделены возможностями самодиагностики, элементами блокировки при резком снижении давления энергоносителя. Газовые котлы с камерой сгорания закрытого типа просто незаменимые для установки в маленьких помещениях, в которых нет возможности соорудить отдельных стандартный дымоход.

Конденсационные газовые котлы (КГК)

Их разделяют на:

• одноконтурные;
• двухконтурные.

В первом виде КГК могут нагреть лишь помещения, а во втором – помещения и воду.

Суть конденсационного метода заключается в дополнительном сгорании продуктов горения, из-за чего продуктивность увеличивается, а ККД достигает 110%.

Преимущества КГТ:

• модуляция пламени сгорания осуществляется беспрерывно;
• камера сгорания закрытого типа;
• горелка изготовлена из нержавеющей стали высокого качества и использует смесь газа с воздухом;
• коаксиальный дымоход достаточно удобен в его размещении в доме;
• при снижении газового давления продолжается эффективная работа;
• наличие удобного дисплея для контроля в эксплуатации приборов;
• возможность дистанционного использования;
• возможность регулировки температуры в зависимости от уличной температуры;
• электронная самодиагностика оборудование;
• система безопасности, что позволяет блокировать работу прибора в случае каких-либо непредвиденных ситуаций.

Рис. 4

Прежде, чем совершить покупку устройства следует определиться с моделью и сопоставить все факторы. В приобретение системы входит не только котел, но и фильтр, радиатор, труба и т. д., поэтому стоит сначала рассчитать каждую норму котла.

Конечно, самый верный расчет может предоставить только специалист. Лишь техник обладает необходимыми навыками и знаниями.

Отопительная система нуждается в расчете тепла к площади помещений. Следующим этапом является подготовка монтажа и установки. Само подключение – важнейший и ответственный шаг к достижению поставленной цели.

Этапы подключения системы Baxi

• 1В первую очередь необходимо установить оптимальный прибор;
• Далее подключить оптимальную систему;
• Провести подключение с водопроводом;
• Провести подключение с газопроводом;
• Настроить газовый котел Бакси.

Прибор необходимо установить в помещение, которое не имеет жилой важности и хорошо его проверить. Чтобы все было безопасно, необходимо огнеупорным листом обшить ту стену, на которой будет находиться котел Baxi. Лист необходимо вырезать немного больше самого прибора. В случае установки напольного котла, стоит позаботиться об идеальной ровности пола.

Рис. 5

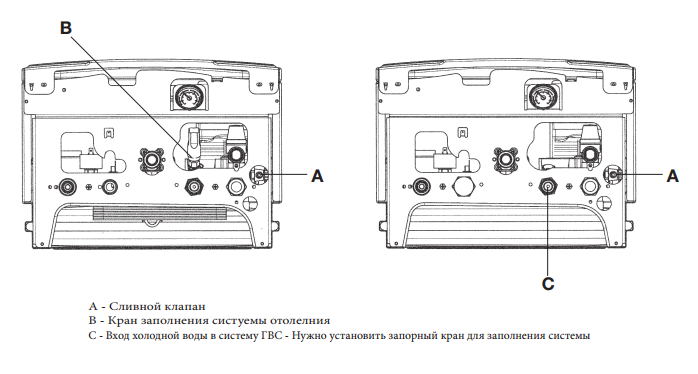

Патрубок во всех моделях, почти, расположен одинаково. Он находится внутри конструкции и предназначен для газового подвода. А с двух сторон находятся штуцеры, которые подводят воду, оставшиеся служат для проведения отопительных контуров – они служат для того, чтобы котел Baxi хорошо вошел в систему отопления постройки. Одна сторона отводит остывший теплоноситель, а другая – подает горячий теплоноситель к радиатору.

Скопление мусора в радиаторе частая проблема, характерна в случае жесткой воды. Поэтому, необходимо позаботиться о ее фильтрации, отводя остывший теплоноситель через фильтр. Чтобы владелец не резал трубы, чтобы теплоноситель сливался, необходимо врезание кранов на две стороны. Это поможет и при поломке.

Параметры устройства Baxi

Мощь котла Baxi – важнейший параметр при выборе газового устройства. От показателя мощности зависит, какую площадь территории система способна отопить. Компания Baxi предлагает широкий выбор моделей разной мощности (от пару кВт до нескольких тысяч). Это дает возможность в выборе котла Бакси, как для обогрева загородного домика, так и нескольких зданий, огромных построек.

Но лишь технический специалист, имея определенный багаж знаний, сможет определить нужную мощность устройства.

Схемы обвязки систем отопления Baxi

Суть обвязок заключается в том, чтобы не случилось перегрева прибора. Это наделят свойства газовых котлов Baxi простотой и надежностью в работе. Грамотная обвязка позволяет экономить средства благодаря эффективному распределению энергии тепла.

А установка дорогой автоматики регулировка становиться неактуальным. Если владелец имеет дело с твердотопливным котлом, который не предусматривает автоматику, то хорошая обвязка способствует по максимуму эффективной работе прибора. Верная схема обвязки является гарантией эффективности в эксплуатации системы газового отопления.

Эти системы разделяют:

• Двухтрубную.
• Однотрубную.
• Комбинированную.

Рис. 6

Двухтрубная схема Бакси

Она состоит из отопительного агрегата, расширительного бака и т.д. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу (обратному) возвращается в агрегат. Это классическая схема двухтрубной системы отопления (рис4).

Можно встретить схему системы подключения с подачей теплоносителя таким же образом, как и на предыдущем рисунке к каждому радиатору. Ее называют попутно-перекрестной схемой. А обратка идет, начиная от первого радиатора, и потом, собирая все последующие радиаторы, возвращается в котел – в противоположную сторону. Благодаря данной системе радиаторы прогреваются равномерно.

Однотрубная схема системы газового подключения Бакси (рис5).

Этот вид обвязки радиаторов с верхним розливом. Вода поступает вверх, где по пути завязывается с радиаторами. Теплоноситель заходит в радиатор, проходит через него и выходит опять в туже самую толпу. И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Эти системы в основном удобны для многоквартирных домов. Недостаток таких радиаторов в том, что первые радиаторы получают больше тепла, чем следующие. Минус системы в том, то для больших домов она не всегда подходит.

Комбинированная схема системы газового отопления Бакси (рис 6).

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. Это позволяет в большом доме сделать теплые полы в гараже, ванной, коридоре, кухне, а в зал и спальни можно повесить радиаторы. Эта система позволяет реализовать свои желания и планы.

Рис. 7

Схема состоит из котла, насоса, расширительного бачка и системы трубопроводов. Радиаторы завязаны по водопроводной системе. Подача теплоносителя идет к радиатору, далее ко второму и на теплый пол. Теплоноситель возвращается обратно и с пола и с радиатора в одну трубу.

Установка газовых систем отопления

Без сомнения, газовый котел Baxi возможно подключить и самостоятельно без помощи специалистов, но этот процесс имеет свои характерные возможности. Прежде, чем начать установку необходимо проработать схему отопления, придумать место для прибора и т.д.Каждая модель Baxi укомплектована детальная инструкцией, что поможет каждому разобраться в подключении устройства. Но все же, такую ответственную работу лучше поручить опытным специалистам, профессионалам своего дела.

После того, как котел установлен по предварительно спланированной схеме, вызываются газовщики, которые должны подтвердить и зафиксировать правильную установку и подключение агрегата, и должны выдать всю нужную документацию. Если выбираются мастера по установке отопительного агрегата, работать стоит с профессионалами, имеющими лицензию.

Не разрешается разрабатывать схему отопления в коридорах, постоянного пользования, в санузлах, в общежитие любого типа, в любом помещение, которое не имеет форточку, в подвальных этажах. Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

При установке двухконтурного газового котла Baxi, его лучше размещать на кухне рядом газовой плитой. Там находится и окно, и вентиляционная система, канализация и природный свет. Это дает возможность уменьшить мощность труб холодного и горячего водоснабжения, а панель с параметрами всегда будет под рукой и на виду. Этот вариант позволит сэкономить другое пространство, предполагаемое под котел. Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Газовый котел можно спрятать и в шкафчик.

Котельную удобней размещать в подвальном помещении, если это собственный дом, или на первом этаже. Ей необходимо высокие потолки, вентиляция, наличие открывающихся окон. При покупке напольных котлов Бакси, стоит уделить внимание небольшому фундаменту в 10 см. Это застрахует прибор от попадания воды на разжаренный теплообменник газового котла, предотвратит его деформацию в случае оттока воды. Наличие вентиляции очень важно. Ее отсутствие может привести к неисправностям прибора.

Выбор безопасного котла Baxi

Ради безопасности, отопительная система должна пройти соответствующую экспертизу на безопасность и получить соответствующий сертификат. Контролирующие органы дают разрешения на работу котла с определенными параметрами, но так как Baxi европейская фирма с европейскими нормами, они отвечают всем параметрам по безопасности приборов.

При покупке надежной модели газового устройства Baxi, следует обратить внимание на наличие:

• Датчика выявления пламени, что является наиважнейшим элементов безопасности. При исчезновении пламеня в газовом котле Baxi он выключается, газ перестает подаваться. Это позволяет избежать аварий.
• Датчика перегрева, что позволяет отключаться котлу при температуре выше 100С. Предотвращает поломку некоторых элементов прибора и газовой системы отопления в целом.
• Датчика неисправности дымохода, что выключает котел Baxi в случае попадания газа не в дымоход, а в само газовое устройство.
• Датчика низкого давления воды в приборе, что позволяет отключаться в случае низкого давления или не полного наполнения водой.
• Манометра, предохранительного клапана, клапана выпуска воздуха, что обеспечивает защиту агрегата низкого давления жидкости, выпуская воздух с заполненного котла водой.
• Огнестойкого материала прибора, который защищает от пожара даже при длительном использовании.

Отопительные системы Baxi и их обслуживание

Хоть приборы и системы Baxi славятся надежностью и долговечностью, безотказностью работ, газовым котлам все равно необходимо периодическое обслуживание, ремонтные работы. Если владелец обнаружил малейшую погрешность в работе или неисправность, нужно вызывать мастера, и не браться за ремонт самому. Это может повлечь за собой более крупную поломку и, в итоге, высокую цену за ремонтные работы. Чтобы ремонт обходился дешевле, с меньшей затратой сил, нужно подключать систему так, чтобы доступ к ней ничем не ограничивался.

Самые распространенные поломки в системе газового отопления:

• Не зажигается;
• Горелка не работает;
• Хлопки в топке;
• Перегрев;
• Не высокая температура теплоносителя;
• Громкая работа агрегата;
• Неисправность элемента автоматики.

Из-за попадания влаги в котел он может выйти из строя. Низкокачественный теплоноситель также влияет на стабильность в работе. Очень терпеливый бренд, приборы которого высочайшего качества и при агрессивных условиях он способен очень долго работать. Котел может поломаться из-за резкого перепада давления в системе газовой подачи.

Конечно, система автоматики срабатывает, сообщая о проблемах, но не страхует от сбоя в роботе техники.

Страны СНГ славятся не стабильной подачей электричества, перепады которого так оставляют свой отпечаток на поломке приборов. Часто система выходит из строя из-за неправильной установки котла. Поэтому, лучше специального рабочего никто с этим не справиться.

Автоматические функции котлов

Каждый покупатель, приобретая систему отопления, возлагает на нее большие надежды и требования. Поэтому, комплектация газовых котлов подразумевает и строение микропроцессоров регуляторов соответствующих типов. Котлы наделены функциональными назначениями, а так же гарантируют удобство и комфорт в использовании всех систем и схем отопления.

Характерные черты регуляторов:

• Регулировка по показанию датчика температуры снаружи. Это помогает экономить энергоресурсы, и гарантируют комфорт.
• Устанавливается оптимальный график, корректирующийся из-за показателей использования. Это позволяет во избежание перегрева кислорода в строение, что часто происходит весной или осенью.
• Есть возможность запрограммировать по часам отопление на отдельный день в неделе, а также понижение температуры ночью. Это все делается очень просто и выгодно, а так же полезно, ведь ночной сон благоприятен при пониженных температурах.

Перед выбором модели, стоит узнать какой жесткости вода, поступающая в систему. Только потом, изучив инструкцию моделей, выбрать ту, которая идеально подходит под эту воду. От этого будет зависеть бесперебойность и эффективность эксплуатации системы отопления.

Важно помнить

Котел не являет собой стандартную бытовую технику, которую достаточно включить в розетку. Важно выбрать хороший агрегат, к примеру, фирмы, и самое главное провести подключение отопительной системы профессионально и квалифицировано его обслуживания. Качественную работу по установке сможет сделать лишь специализированная фирма, работающая не меньше года, дающая гарантию и имеющая лицензию.

Специалист обязан разработать схему отопительной системы, изучив помещение, помочь подобрать идеально подходящую модель газового агрегата и комплектующего, правильно провести подключение. Только в таком случае, безопасность гарантирована.

Если раньше в отопительном оборудовании превыше всего ценили надежность, то сегодня от него ждут еще и способности работать в автоматическом режиме.

Английский холдинг Baxi Group, известный производитель газовых котлов, учитывает эти требования: выпускаемые им агрегаты благодаря высокому качеству пользуются у нас хорошим спросом.

Оценить их достоинства поможет наша статья, тема которой – газовый котел Бакси: инструкция по применению.

По своему устройству агрегаты ТМ Бакси мало чем отличаются от прочих газовых котлов. Состоят они из нескольких компонентов.

Газогорелочное устройство

В состав данного узла входит несколько элементов:

1. Газовая горелка: в самых доступных моделях устанавливается горелка с постоянной мощностью, в более дорогих – со ступенчатым регулированием. Для поддержания постоянной температуры в помещении системе автоматики приходится такие горелки периодически гасить, а потом снова поджигать. В наиболее дорогих котлах Бакси установлены модуляционные горелки, мощность которых регулируется плавно. Такие горелки работают постоянно и в самом оптимальном режиме, поэтому заданная температура поддерживается с высокой точностью.
2. Комбинированный газовый клапан: разрешает или блокирует подачу газа в горелку в зависимости от сигналов устройств автоматики.
3. Блок розжига: состоит из электронной схемы и электрода. Поступающее на него сетевое напряжение данный блок преобразует в высоковольтные импульсы большой частоты, которые подаются на электрод. В результате между электродом и горелкой (в некоторых моделях – между двумя электродами) вспыхивает искра, поджигающая на горелке газо-воздушную смесь.

Камера сгорания у котлов ТМ Бакси является закрытой, то есть воздух в нее забирается с улицы. Исключением является только модель Luna-3 Comfort 240i, обладающая открытой камерой.

Патрубок для подключения линии газоснабжения расположен посредине между патрубками для подключения отопительной системы.

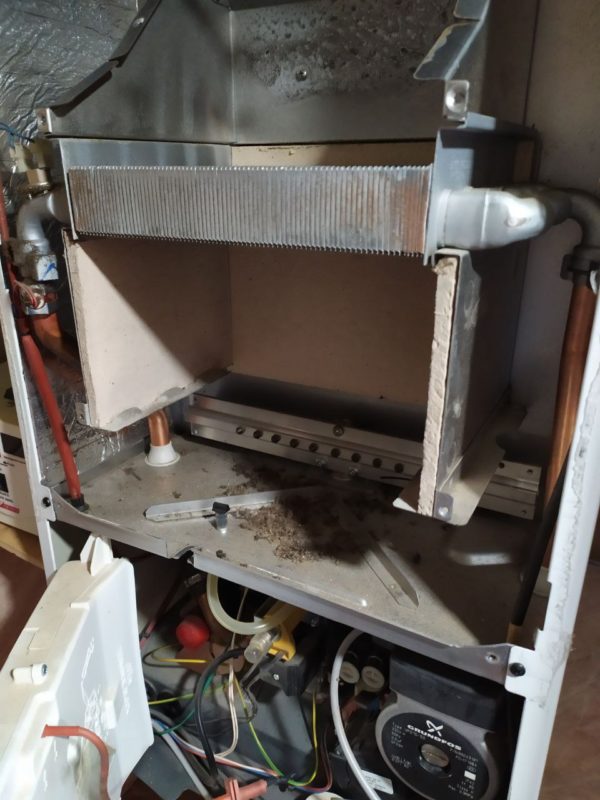

Теплообменник

В своих агрегатах компания устанавливает как стальные, так и медные теплообменники.

Вторые благодаря высокой теплопроводности являются более эффективными.

Удачная конструкция теплообменника позволяет усваивать 90,8% вырабатываемого в камере сгорания тепла (у некоторых моделей КПД чуть меньше – 88,7%).

Кроме основного теплообменника в отопителе Бакси может находиться еще один, предназначенный для приготовления горячей воды. Такие котлы называют двухконтурными. Некоторые модели, например, Бакси Экофор 24, могут греть воду во внешнем бойлере.

На входе в теплообменник установлен сеточный фильтр.

Расширительный бачок

У разных моделей объем данного элемента может составлять 8 или 10 л.

Российские производители отопительного оборудования немало продвинулись в качестве своего оборудования. Среди популярных фирм – Конорд. пользователей и обзор характеристик, читайте внимательно.

Схема отопления дома с газовым котлом представлена .

Видео на тему

Среди множества предложений климатической техники для дома относительно недавно появилось новое имя. Если пролистать инструкцию газового котла Бакси, известного производителя из Италии, кажется, что оборудование ничем не отличается от конкурентов. Однако, в линейке продуктов представлены изделия, отличающиеся как примененными алгоритмами работы, так и возможностью реализации комплексных решений для отопления дома.

Особенности работы этих систем

Все газовые котлы Бакси имеют ряд особенностей, которые значительно улучшают пользовательские характеристики устройства. Достоинства оборудования можно описать в виде краткого списка.

1. Пламя всегда регулируемое. Котел не просто осуществляет поджиг – запуск производится в два этапа. Сначала горелка прогревает камеру сгорания, работая на минимальной мощности в течение приблизительно 60 секунд, затем переходит на уровень, задаваемый блоком электронной регулировки.
2. Если применяются датчики контроля температуры, автоматика поддерживает только необходимый уровень пламени. Это обеспечивает более плавную работу, уменьшает число циклов переключения режимов. В результате котел служит дольше благодаря меньшему износу форсунок, стенок камеры сгорания, нагнетателей, змеевиков.
3. Система постциркуляции, управляемая по сигналам внешних датчиков, способна значительно снижать расход топлива и электроэнергии. Котел будет продолжать циркуляцию теплоносителя после выключения горелок, до прихода сигнала о снижении температурного баланса.
4. Котлы Бакси поддерживают двойной температурный контроль. Есть возможность управлять работой автоматики не только с помощью датчиков, установленных в помещении, но и расположенных на улице. Это дает возможность поддерживать оптимальный баланс влажности и лучшие климатические условия в комнатах.
5. Оборудование достаточно компактно по сравнению с конкурентами, весит мало. Подключение газовых котлов Бакси максимально удобное, осуществляется по стандартным схемам как для настенных, так и для напольных моделей. Это дает возможность свести к минимуму неисправности газовых котлов Бакси, возникающие из-за неправильных условий эксплуатации. Можно использовать оборудование с любыми вариантами организации обвязки.

Еще одно достоинство, которое является несколько неявным для покупателя, – ориентированность агрегатов Бакси для комплексного использования. Например, инструкция по применению газового котла Бакси ясно дает понять, что в случае обвязки с использованием бойлеров от этой же компании будут получены лучшие результаты.

Также линейки «газовый котел с бойлером Бакси» предусматривают прямое соединение электронных схем регулирования для создания гибкой системы управления. Если говорить о недостатках котлов этой марки, можно отметить следующие пункты.

1. Высокая стоимость. По сравнению с ближайшими конкурентами на рынке, оборудование имеет в 2-2,5 раза более высокую цену. Это легко объясняется технологичностью работы, а также лучшими показателями вентилирования камер сгорания, стабильностью поддержания климата в помещении.
2. Напольные котлы очень чутко относятся к установке. Неправильный монтаж или расположение могут вызвать различные отклонения, среди которых – повышенный шум, зажигание с хлопком и прочие. На основных параметрах работы это почти не сказывается, но доставляет беспокойство.

Высокая цена в глазах потенциальных покупателей является ключевым фактором того, что имя Бакси пока не получило широкую известность на рынках постсоветского пространства.

Конструкции и исполнения

В предлагаемых линейках можно найти практически любые модели. Устройство газового котла Бакси подразумевает использование всех трех основных инженерных решений:

• с открытой камерой сгорания;
• с принудительным наддувом и закрытой камерой сгорания;
• с конденсационной системой.

Среди оборудования, пригодного для отопления квартиры или небольшого дома, есть огромное количество настенных газовых котлов. Представлены как одноконтурные, так и двухконтурные модели. В рамках котлов, которые предусматривают напольное размещение, очень много моделей, подразумевающих совместную обвязку с бойлером. Можно реализовать любую из основных схем:

• подключение двухконтурного котла для работы с бойлером в роли буфера системы отопления;
• использование котла для обеспечения работы системы горячего водоснабжения через трехходовой avk клапан воздушный бойлера;
• подключение нагревателя через дополнительную систему управления, чтобы реализовать возможности максимальной скорости отбора горячей воды из системы;
• использование бойлера в качестве теплоаккумулятора, как для системы отопления, так и горячего водоснабжения.

Некоторые характеристики оборудования, пригодного для отопления квартиры.

Наиболее интересны для жителей многоквартирных домов, а также хозяев небольших коттеджей и частных домов настенные котлы серий Main, ECO Compact, Fourtech. Эти котлы обладают компактными размерами, не имеют никаких особых требований к монтажу, позволяют подключение к любым вариантам обвязки, а их производительность достаточна для удовлетворения потребностей большинства пользователей.

Чтобы это проиллюстрировать, нужно сравнить устройства, работающие на разных принципах. Для небольшого помещения по оценке размеров и показателей тепловой мощности идеальны котлы серии Fourtech.

Модель	BAXI Fourtech 24	BAXI Fourtech 24 F
Тип камеры сгорания	Открытая, атмосферная	Закрытая, нагнетатель
Полезная отдача тепла, кВт	24	24
Минимальная производительность, кВт	9,3	9,3
КПД при максимальной производительности	91,20	92,93
КПД при уровне мощности 30%	89,3	90,37
Потребление газа, куб. м/ч	2,78	2,73
Размеры габаритные в мм	730х400х299	730х400х299
Масса, кг	29	33

Как видно из технических характеристик, при очень компактных размерах устройства и низкой массе обеспечивается хорошая отдача тепловой энергии. Для сравнения, ближайшие конкуренты от VAILLANT, равные по мощности, обладают большими габаритами и массой выше на треть. Также сразу заметно достоинство агрегата с закрытой камерой сгорания. У него ниже потребление газа на всех показателях мощности, а также лучший коэффициент полезного действия. При работе обвязки с бойлером финансовые вложения окупятся гораздо быстрее.

Неисправности и методы их решения

Если говорить о проблемах, стоит сразу отметить, что электронные системы контроля максимально обеспечивают безопасность. Технические решения, заложенные в особый алгоритм работы, позволяют поднять уровень надежности еще выше.

Однако некоторые сбои все же случаются. Отдельные неисправности и методы их решения приведены в инструкции по применению газового котла Бакси. Типичные проблемы, можно определить по коду неисправности на индикаторе.

Газовые котлы Бакси – надежное оборудование, уровень пользовательских характеристик которого вполне отвечает высокой цене. Продуманные режимы работы гарантируют долгую службу, а варианты использования обвязок с бойлерами и совместного управления могут обеспечить отличную экономическую эффективность системы отопления в целом. Котлы Бакси, благодаря возможности оснащения датчиками и термостатами, могут работать без вмешательства человека, обеспечивая отличный температурный режим помещения.

Итальянский бренд Baxi известен в России более 15 лет. Его продукцию готовы рекомендовать 9 из 10 специалистов по отопительной и водонагревательной технике. Продукция производителя отличается безупречным качеством сборки и продолжительным сроком службы. Настенные газовые котлы Baxi отапливают частные домовладения, квартиры, офисы и многие другие помещения, где нужно создать комфортную и тёплую атмосферу.

Бренд Baxi справедливо ассоциируется с надёжностью и добротностью. Настенные газовые котлы от данного бренда славятся как предельно выносливые. Они способны работать в любых условиях, в том числе при пониженном давлении газа в магистрали. Ключевые преимущества настенных котлов Бакси:

• Раздельные теплообменники в большинстве моделей;
• Точное поддержание температуры ГВС;
• Композитные гидравлические группы;
• Плавный бесшумный розжиг;
• Возможность работы на сжиженном газе;
• Электронная модуляция пламени;
• Полная адаптация к российским условиям;
• Полностью автоматическая работа;
• Возможность работы с тёплыми полами.

Настенные газовые котлы Baxi отличаются компактностью. Они занимают минимум места и содержат всё что нужно для обогрева помещений и подготовки горячей воды. В продаже представлены как одноконтурные, так и двухконтурные модели. Двухконтурные образцы строятся на основе раздельных или битермических теплообменников. Также котлы подразделяются на атмосферные (с открытой камерой сгорания) и турбированные (с закрытой камерой сгорания).

В настенных котлах Baxi используются проверенные временем металлические и композитные узлы. Тщательный подбор материалов сборки обеспечивает оборудованию многолетний срок службы и отсутствие необходимости в излишне частом обслуживании. В зависимости от модели, котлы Бакси наделяются турбинными датчиками протока, погодозависимой автоматикой (почти во всех моделях), выносными панелями управления, а также бойлерами для подготовки горячей воды. Они сохраняют работоспособность при колебаниях питающего напряжения, фиксируют в памяти возникающие ошибки, могут работать с солнечными коллекторами. За безопасность оборудования отвечают многочисленные датчики – они контролирую температуру теплоносителя, следят за тягой, предотвращают перегрев воды в контуре ГВС, контролируют наличие пламени в камере сгорания. Также в котлах Baxi предусмотрены системы защиты от блокировки циркуляционных насосов и трёхходовых клапанов.

Купить настенные газовые котлы Baxi вы сможете в интернет-магазине Теплодвор. Наши преимущества – большой выбор моделей, быстрая доставка по Москве и в любую точку России. Дадим консультации по ассортименту, предложим аксессуары и дополнительное оборудование для монтажа систем отопления и водоподготовки.

отзывы какой лучше, инструкция по эксплуатации, ошибки

Содержание

• О производителе
• Особенности продукта
• Схема устройства и характеристика основных моделей
• Неисправности в работе устройств и способы их решения
• Котлы Бакси: видео

Газовый котел – очень важный элемент в отопительной системе. Зачастую выбор данного устройства не отличается простотой ввиду не только большого модельного разнообразия, но и особенностей самого устройства. Компания Бакси считается одним из ведущих производителей отопительного оборудования в мире, но на нашем рынке пока не особо известна. Сегодня вы узнаете о лучших моделях газовых котлов Бакси по отзывам, а также ознакомитесь с их особенностями, инструкцией по эксплуатации и возможными ошибками в работе устройства.

О производителе

Компания Бакси пока что не звучит громко на отечественном рынке, что связано, в первую очередь, с узкой направленностью работы производителя и достаточно высокой ценовой линейкой производимого им продукта. В Европе же компания Бакси заслужила себе славу производителя высококачественного и практичного продукта, который прослужит не один десяток лет.

Компания Бакси является частью корпорации с мировым именем. BDR Thermea – компания с миллиардными оборотами, которых она смогла достичь благодаря созданию отопительной продукции для дома с использованием инновационных технологий. В частности, газовые котлы Бакси являются воплощением комплексного подхода к отоплению дома.

Котлы Бакси популярны в Европе и США

Особенностью компании Бакси считается ее необычный подход к созданию отопительного оборудования. В частности, на производстве используются максимально экологичные материалы, а конечный продукт в процессе своей работы осуществляет выброс вредных веществ в атмосферу в минимальном количестве. Кстати, не так давно компания презентовала новую линейку отопительной продукции, основанную на использовании биотоплива, что делает ее абсолютно безопасной не только для человека, но и для окружающей среды.

Особенности продукта

Газовые отопительные котлы Бакси отличаются от подобной продукции рядом характеристик, среди которых можно отметить следующие:

• Уровень пламени всегда контролируется системой управления. Как результат процесс розжига пьезы осуществляется в два этапа. На первом этапе происходит прогрев камеры сгорания (горелка в этот момент функционирует на минимальной мощности), на втором (по прошествии 1 минуты) горелка начинает работать на уровне, который задается регулировочным блоком.
• Уровень пламени поддерживается автоматически системой управления, которая осуществляет плавный переход от одного режима к другому, причем количество переключений сводит к минимуму. Подобный уровень контроля возможен лишь при наличии специальных датчиков контроля температуры. Стоит отметить, что наличие данной опции в модели позволяет максимально увеличить срок действия основных элементов котла: форсунок, камеры сгорания, нагнетателей, змеевиков и пр.

Устройство котла

• Двойной температурный контроль состоит в возможности поддерживать оптимальный температурный режим не только благодаря внутренним, но и внешним датчикам. Это очень важная опция, благодаря наличию которой становится возможным поддержание оптимального уровня во всех комнатах.
• Компактность конструкций и легкость их установки. Благодаря своим аккуратным габаритам и технически «правильной» конструкции котел после установки будет функционировать максимально долго и без сбоев, что достигается благодаря осуществлению максимально правильного монтажа. Как результат – устройство эксплуатируется согласно всем техническим правилам.

Совет. Стоит учесть также одну, на первый взгляд, несущественную особенность продукта – возможность комплексного использования. Но на деле можно добиться максимально возможной эффективности и безопасности в работе газового котла вкупе с подключенным к нему баком для нагрева воды.

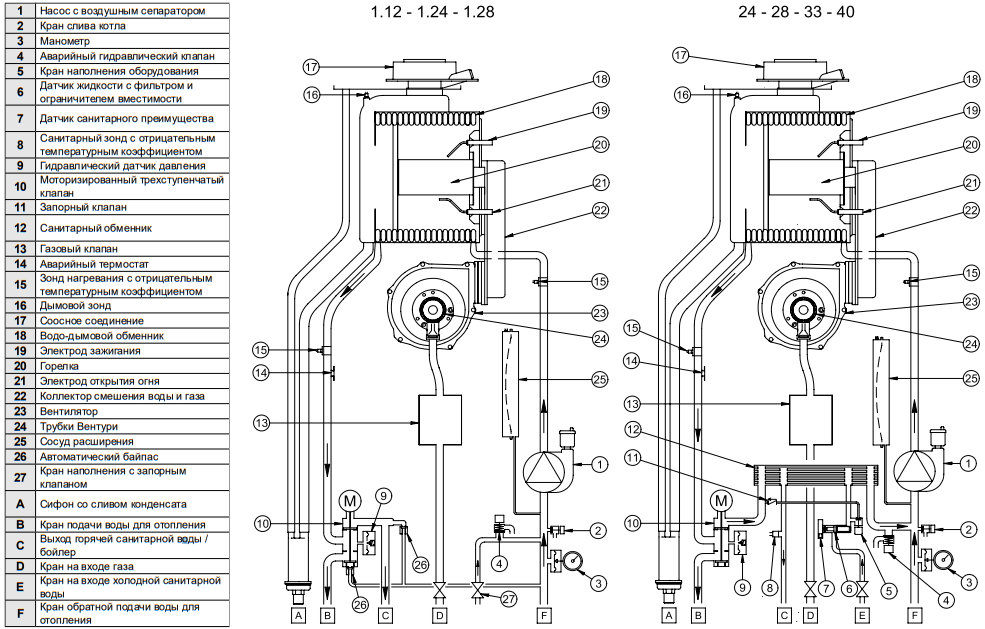

Схема устройства и характеристика основных моделей

Газовые котлы Бакси представлены весьма разнообразной линейкой продукции, которая, тем не менее, имеет схожую схему устройства. Так, практически в каждой созданной компанией модели котла воплощены самые смелые и эффективные инженерные решения. Например, такие как наличие открытой и закрытой камеры сгорания; наличие конденсационной системы.

Производитель позаботился о создании как одноконтурных, так и двухконтурных моделей, многие из которых могут быть обвязаны вместе с бойлером.

При подключении котла Бакси можно рассмотреть одну из следующих схем:

1. Двухконтурный котел выступает в роли буфера в отопительной системе. При этом осуществляется подвязка к нему нагревательного бака для воды.
2. Котел подключается для использования нагрева воды в системе водоснабжения. Для этих целей используется трехходовый воздушный клапан бойлера.
3. Подключение к отопительной системе дополнительного нагревательного элемента. В результате обеспечивается максимально быстрый отбор нагретой воды.
4. Подключение котла таким образом, чтобы бойлер вступал в качестве промежуточного элемента, способного аккумулировать теплую воду, как для отопительной системы, так и для системы водоснабжения.

Среди большого количества продукции особо можно выделить, пожалуй, несколько тех, которые оптимальным образом подходят для обладателей небольших частных домов и квартир в многоэтажных домах. К числу таких относят бойлеры из серии Main, ECO Compact, Fourtech.

Система управления котла

При достаточно компактных размерах и эргономичности конструкции (что позволяет легко и быстро монтировать котлы при совершенно разной обвязке), она позволяет добиться максимальной эффективности.

Совет. Особое внимание следует обратить на модели с закрытой камерой сгорания. Они потребляют достаточно небольшое количество газа и при этом удивляют максимальными показателями КПД.

Неисправности в работе устройств и способы их решения

Говоря о возможных неисправностях в работе газовых котлов Бакси, стоит отметить высокую эффективности защитной системы, которая обеспечивает максимальную безопасность и долговечность работы устройства. Тем не менее, на тот случай, если сбой все-таки произойдет, существует целая инструкция, предлагающая решение проблем с котлом. Итак, в зависимости от кодировки ошибки на дисплее управления, суть сбоя и его решение таковы:

• Е01 – отсутствует зажигание. Необходимо осуществить сброс (нажимаем кнопку R в течение 2 секунд).
• Е03 – проблема с датчиком тяги. Решить проблему можно лишь с помощью сервисного центра.
• Е10 – недостаточное давление в отопительной системе. Действуя согласно инструкции, необходимо повысить давление до оптимальной отметки.
• Е96 – сбой в системе энергоснабжения. В данной ситуации ничего предпринимать не нужно. После появления информации об ошибке произойдет перезапуск системы.

На этом рассмотрение достоинств, особенностей газовых котлов Бакси подходит к завершению. Удачной покупки!

Котлы Бакси: видео

Оставьте комментарий

Похожие публикации:

Прокрутка вверх

Adblock
detector

двухконтурный настенный прибор для вашего дома, инструкция по установке, цены и отзывы

Каждый собственник дома не мыслит проживания без индивидуального отопления.

Возможность в одном устройстве совместить отопление и нагрев воды является оптимальным условием.

На рынке представлено большое количество приборов обладающими высокими потребительскими качествами.

Одним из знаковых образцов теплотехнических средств является двухконтурный газовый котёл Baxi Main 24 Fi, чьи технические возможности опробованы для российских погодных условий.

Более детальное изучение данного устройства, высоко оценённое потребителем.

Описание

Уже длительное время ведущая итальянская фирма Baxi, входящая в концерн BDR Thermea Group занимается производством теплотехнического оборудования.

За время существования было проведено масса технологических исследований, что способствовало выпуску продукции высокого сегмента и соответствующих в Европе нормам и требованиям предъявляемых данному товару.

Двухконтурный настенный котёл Baxi Main 24 Fi одна из моделей в которой предусмотрено в качестве топлива использование природного или сжиженного газа.

Более 50% продукции фирмы отправляется на экспорт, в связи с этим учитываются условия эксплуатации. Оборудование специально подготавливается для эксплуатации в России.

Продукция фирмы Baxi не боится перепадов давления газа, скачков электроэнергии за что пользуется высокой покупательской способностью и предпочтением при выборе российских потребителей.

Особенности

В двухконтурном котле Baxi Main 24 Fi цифра 24 является показателем мощности котла(24кВт), которой хватает для бесперебойной подачи горячей воды функционирования систем отопления или работы теплого пола, а буквы Fi-турбированный режим в камере сгорания.

Конструкция камеры сгорания сделана закрытого типа, что обеспечивает герметичность и чистоту окружающего воздуха.

В конструкции Baxi Main 24 Fi два раздельных теплообменника объединили в один в отличии от других версий.

Конструкция представляет собой труба в трубе, выполненная в форме ромба. Из -за особенности конструкции, где теплоноситель проходит по внешней стороне а горячая вода по внутренней котёл приобрёл удобную регулировку и настройку, а также стал более компактным.

Газовый настенный котел Бакси Майн

Настенный газовый двухконтурный котел Baxi Main по своей конструкции имеет максимально компактные габаритные размеры, благодаря использованию таких компонентов, как битермический теплообменник и особой системы вывода продуктов сгорания.

Эта модель спроектирована специально для поквартирного отопления с использованием в многоэтажных домах. Модельный ряд двухконтурных котлов Бакси Майн состоит из двух модификаций: 24 Fi и 24 i. Основные технические характеристики Main 24 Fi / 24 i Максимал. полезная тепловая мощность, кВт — 24 Минимал. полезная тепловая мощность, кВт — 9.3 Максимал. потребляемая тепловая мощность, кВт — 26.3 Минимал. потребляемая тепловая мощность, кВт — 10.6 Максимал. расход природного (сжиженного) газа, м3/ч (кг/ч) — 2.78 (2.04) Максимал. производительность (КПД), % — 91.1 / 90.3 Производительность при 30% мощности, % — 88 Объем расширительного бака, л/бар — 8/0.5 Камера сгорания — закрытая / открытая Диапазон регулировки температуры в контуре ГВС, С — 35-55 Подача горячей воды при дельте t=25С, л/мин — 13.7 Подача горячей воды при дельте t=35C, л/мин — 9.4 Минимал. расход воды в контуре ГВС, л/мин — 2.5 Максимал. давление в контуре ГВС, бар — 8 Минимал. давление в контуре ГВС, бар — 0.2 Диаметр дымохода, мм — 120 Диаметр дымоотводных труб (коаксиальных/раздельных), мм — 60-100/80 / — Максимал. длина дымоотвод. труб (коаксиал./раздельных), м — 5/30 / — Стандартное входное давление газа (метан G20), мбар — 13-20 Мощность / напряжение, Вт/В — 170/230 / 110/230 Габаритные размеры, мм: высота — 730 ширина — 400 глубина — 317 Вес без упаковки, кг — 33.5 / 29.0 Компоненты настенного котла Baxi Main 24 Fi Гидравлическая система: Прессостат контура отопления, Битермический теплообменник, Расширительный бак, Автоматический воздухоотводчик, Насос, Манометр, Предохранительный клапан, Автоматический байпас, Датчик протока контура ГВС, Кран заполнения системы отопления, Кран слива воды из котла. Газовая система котла Бакси Майн 24: Газовый клапан, Газовая рампа, Электрод зажигания, Датчик пламени, Горелка. Дымоотводящая система: Вытяжной колпак, Вентилятор, Датчик тяги – пневмореле. Температурный контроль: Термостат перегрева, Датчик температуры ГВС (NTC), Датчик температуры контура отопления (NTC). Регулировка температуры в помещении Для регулировки температуры в комнате, можно использовать комнатный термостат. Если комнатный термостат не установлен, температуру в комнате можно регулировать ручкой регулирования температуры воды в системе отопления. Чтобы увеличить температуру, поверните ручку по часовой стрелке, а чтобы уменьшить – против часовой стрелки. Электронная модуляция обеспечивает нагрев воды до установленной температуры, изменяя подачу газа к горелке в зависимости от реальной потребности в теплообмене. Регулировка температуры горячей воды Газовый клапан снабжен устройством электронной модуляции пламени, которое срабатывает по сигналу регулятора температуры воды в контуре ГВС. Данное электронное устройство позволяет достичь постоянной температуры воды на выходе из котла даже при небольшом разборе воды. Для увеличения температуры повернуть регулятор по часовой стрелке, для уменьшения – против часовой стрелки. Система безопасности котла Baxi Main 24: индикаторы и срабатывание 1. Переключатель режимов «лето-зима-сброс». 2. Индикатор блокировки при неудачном розжиге. 3. Индикатор срабатывания предохранительного термостата перегрева. 4. Индикатор срабатывания датчика тяги. 5. Индикатор недостатка воды в системе отопления. 6. Индикатор неисправности датчика температуры контура ГВС. 7. Индикатор неисправности датчика температуры контура отопления. 8. Индикатор напряжения в сети. 9. Индикатор работы контура ГВС. 10.Индикатор работы контура отопления. 11.Индикатор наличия пламени. Немигающие индикаторы 2-7 отражают температуру в системе отопления или в контуре ГВС (если котел работает в контуре ГВС). Мигающие индикаторы 2-7 отражают сбои в работе. Коаксиальный дымоход (концентрический) Трубы данной конфигурации позволяют осуществлять забор воздуха и отвод продуктов сгорания, как на улицу, так и в общий дымоход. Колено 90° позволяет подсоединить настенный котел Бакси Майн к трубам забора воздуха — отвода продуктов сгорания в любом направлении благодаря возможности вращения на 360°. Данное колено может быть также использовано как дополнительное для коаксиальной системы или для колена 45°. При отводе продуктов сгорания на улицу трубы забора воздуха – отвода продуктов сгорания должны выступать из стены не менее чем на 18 мм. Это необходимо для герметичной установки на них алюминиевой погодной насадки с целью избежания попадания воды. Минимальный наклон таких дымоотводящих труб в сторону улицы должен составлять 1 см на метр длины. Каждое колено 90° уменьшает общую длину на 1 метр. Каждое колено 45° уменьшает общую длину на 0,5 метра. Раздельные трубы забора воздуха — отвода продуктов сгорания Данная система позволяет осуществлять отвод продуктов сгорания, как на улицу, так и в общий дымоход. Забор воздуха для горения и отвод продуктов сгорания может производиться с разных сторон. Переходной комплект, предлагаемый как один из аксессуаров, состоит из редукционного патрубка (100/80) и патрубка забора воздуха с регулятором. При установке патрубка забора воздуха следует использовать прокладку и крепежные винты, снятые ранее с защитной крышки вытяжного колпака. При установке системы с раздельными трубами забора воздуха — отвода продуктов сгорания ограничитель (диафрагму) следует удалить. Колено 90° позволяет подсоединить котел к трубам забора воздуха — отвода продуктов сгорания в любом направлении благодаря возможности вращения на 360°. Данное колено может быть также использовано как дополнительный элемент при сборе системы или вместе с коленом 45°. Регулировка заслонки подачи воздуха Данная настройка нужна для повышения производительности двухконтурного котла Бакси Майн и улучшения параметров сгорания. Патрубок забора воздуха можно установить слева или справа от дымоотводящей трубы; его можно поворачивать для регулирования потока воздуха в зависимости от суммарной длины труб забора воздуха — отвода продуктов сгорания. Поворачивая заслонку, можно регулировать нужное количество воздуха в зависимости от общей длины труб забора воздуха и отвода продуктов сгорания. Для уменьшения потока воздуха поверните ее по часовой стрелке, для увеличения — против часовой стрелки. Для оптимальной настройки можно использовать анализатор продуктов сгорания на содержание С02 в продуктах сгорания при максимальной мощности. Если содержание С02 низкое, подачу воздуха постепенно регулируют, добиваясь содержания С02, приведенного в паспорте.

Технические характеристики котла

Согласно источнику https://myaquahouse.ru у всех моделей котлов Baxi функционал практически одинаков. Все параметры котла Baxi Main 24 Fi представлены ниже:

• Характеристики Значение
• Мощность 24 кВт
• Обогреваемая площадь 240 м2
• Габариты 734 :400 :317 мм
• Вес 33,5 кг
• Потребляемая мощность 10,6 кВт
• КПД 90,3%
• Расход газа 2,78 м3/ч
• Температура ОВ 35-80С
• Температура ГВС 35-55С
• Допустимое давление 19,1 Бар
• Дымоход Коаксиальный 60/100 мм
• Электропитание 230 В, 50 Гц

Тактование двухконтурного газового котла Baxi в режиме горячего водоснабжения ГВС

То холодная, то горячая вода идет из котла
В руководстве по эксплуатации двухконтурного газового котла Baxi указано, что с заводскими настройками максимальной мощности 24 кВт. , котел обеспечивает нагрев воды на разницу температур dT=35 оС, при максимальном расходе горячей воды 9,8 л/мин.

В доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин., в умывальнике 4 л/мин., в мойке кухни 5 л/мин. Вы сами можете узнать максимальный расход горячей воды в кранах, если воспользуетесь информационным меню котла Baxi. Открывайте поочередно краны горячей воды и наблюдайте величину расхода в Строке А08: текущее значение (л/мин х 10) расхода горячей бытовой воды.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Очевидно, что разница между заводскими настройками максимальной мощности котла в режиме ГВС, рассчитанными на нагрев 9,8 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной.

Это приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Для комфортного пользования горячей водой необходима настройка мощности котла в режиме ГВС. Сделать это можно через сервисное меню. Строка F09 — максимальная полезная мощность системы ГВС (0-100%). Строка F16 — минимальная полезная мощность системы ГВС (0-100%).

Подробнее Читайте: То холодная, то горячая вода идет из котла

Достоинства и недостатки

Достоинства настенного двухконтурного котла Baxi Main 24 Fi:

• Европейское качество сборки, соответствующее всем требованиям и нормативам.
• Показатели экологичности.
• Небольшие габариты, привлекательный внешний вид.
• Минимальный расход газа.
• Возможность отапливания большой территории.

К недостаткам можно отнести:

• Из-за конструкции промывку битермического теплообменника. осуществлять сложно.
• Дорогостоящие комплектующие.
• Отсутствует защита от перепадов в электросети.
• Ремонт и обслуживание должен проводить специалист.

Важно! Достоинства и недостатки котла Baxi Main 24 Fi присущи особенностям конструкции и относятся к общим качествам котлов.

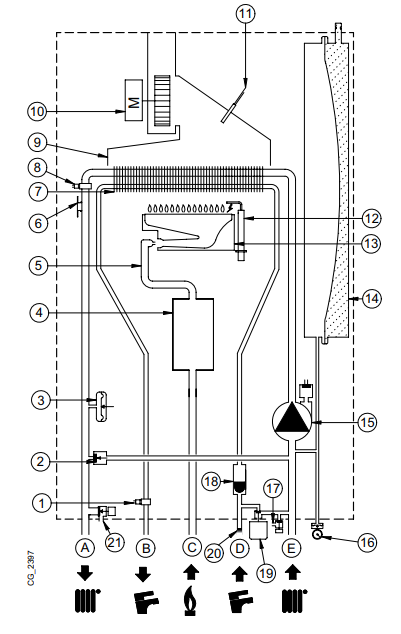

Устройство газового двухконтурного котла Baxi Main 24 Fi

Основные элементы конструкции котла:

• Объединённый битермический теплообменник.
• Закрытый тип газовой горелки.
• Расширительный бак.
• Вентилятор турбонадува.
• Циркуляционный насос.
• Трёхходовой клапан.
• Плата управления с подключёнными датчиками.
• Присоединительные патрубки, соединительные трубопроводы.

Технология работы котла заключается в нагреве теплоносителя за счёт газовой горелки в теплообменнике, где выходящая ОВ перемешивается с обратным холодным потоком при заданных показателях температуры.

В тоже время происходит подогрев воды в теплообменнике, циркулирующей по внутренней трубке и преобразующей энергию от горячей ОВ.

За счёт вентилятора поглощающего чистый воздух из внешней трубы коаксиального дымохода происходит процесс горения и отвод продуктов сгорания топлива.

Все процессы контролируются комплексом датчиков, от которых при нарушении в работе поступает сигнал и отображается на дисплее код ошибки. Весь цикл проходит автоматически с мануальной регулировкой режима работы.

Где лучше использовать

Целевое назначение котлов Baxi Main 24Fi это эксплуатация в помещениях жилых домов квартирах иногда их устанавливают в офисах или общественных учреждениях.

На предприятиях с промышленными мощностями установка котлов не рекомендуется в связи с агрессивной спецификой работы что повлечёт за собой поломку котла. Данная модель теоретически предназначена для отапливания площади 240м2, но как показывает практика 200-220 м2 оптимальная площадь для работы что бы уменьшить износ узлов котла и предотвратить появление накипи.

Запуск котла

Перед установкой котла и подсоединения всех узлов необходимо осуществить пробный запуск котла.

Необходимые действия

1. Произвести наполнение системы и котла водой. На шкале выставить давление 0,7-1 мБар с помощью крана питания или слива. Необходимо медленное заполнение контура, обусловленное постепенным стравливанием воздуха. Переключатель режим выставляем в положение <0>.
2. Включить электропитание.
3. Открыть газовый кран.
4. Выставить режим <�лето> или <�зима>.
5. Отрегулировать температуру (по часовой стрелке температура увеличивается, против -уменьшается).

Важно! Из-за присутствия воздуха в системе с первого раза запуск может не получиться, повторяем до штатного запуска котла.

Пусковые работы

Пусковые работы отопительного котла baxi main four 24 должны выполняться организацией, имеющей установленные федеральным законом лицензии на обслуживание специального газового отопительного оборудования. С момента первого пуска устанавливается начало срока гарантийной эксплуатации.

При начале пусковых работ проверяется соответствие технических характеристик котла всем параметрам электрических и газовых сетей. Затем проводится его запуск.

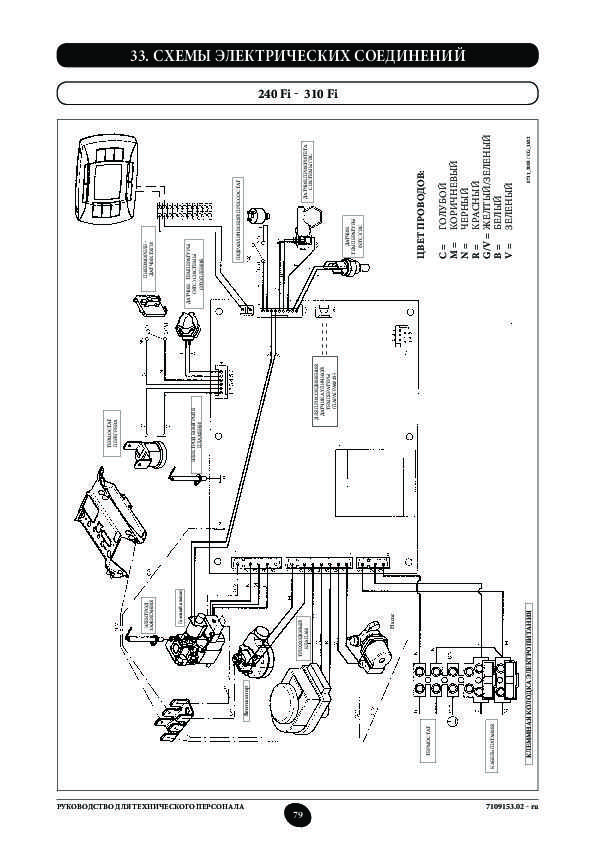

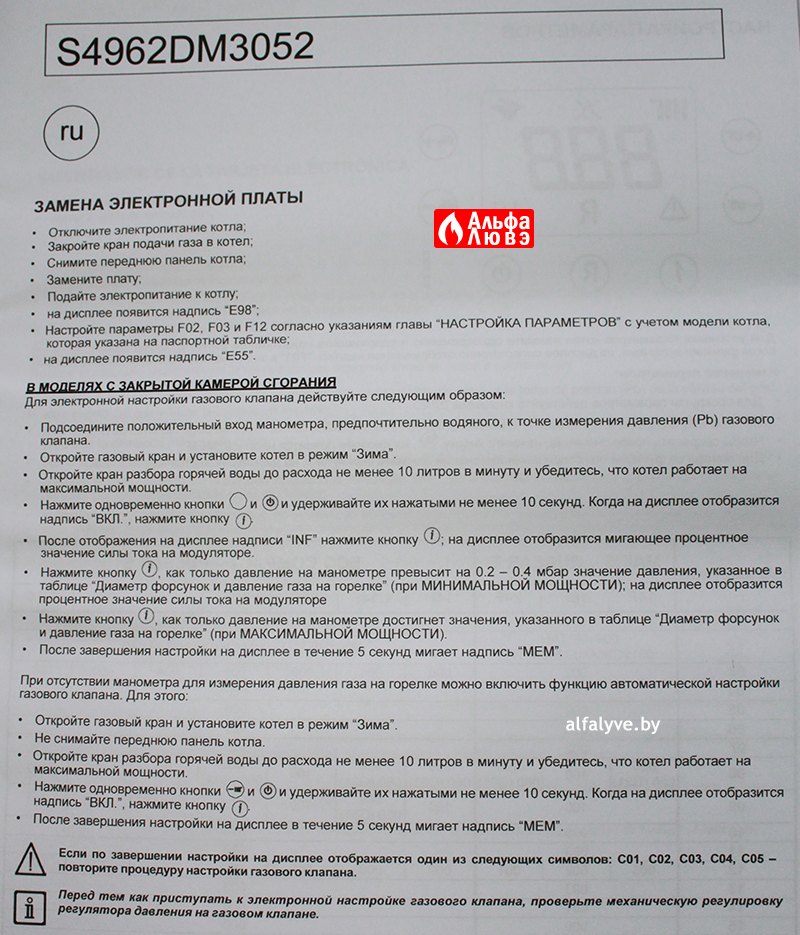

Электронная плата

1. Включается электропитание котла.
2. Открывается газовый кран.
3. Поворачивается ручка переключателя в нужное положение «зима» или «лето».
4. Чтобы зажечь горелку, поворачивается ручка регулятора температуры для системы отопления и горячей воды.
5. Для увеличения температуры воды или теплоносителя производится вращение регулируемой ручки по часовой стрелке, при понижении – она должна поворачиваться против часовой стрелки.
6. При первом запуске возможен вариант, когда горелка не зажигается сразу, из-за наличия воздуха в газопроводе. Для получения положительного результата процедуру повторяют.
7. Газовый клапан котла оснащен электронной системой модуляции пламени, регулирующей подачу газа на горелку.

После пуска котла, в случае его корректной работы возникает необходимость подписать договор на обслуживание газового оборудования с районной службой газового хозяйства данного региона. После этого в течение года вы будете гарантированно обеспечиваться услугами мастера по ремонту.

Основные ошибки в работе котла и варианты устранения

Все ошибки распознаются датчиками и выводятся на дисплей в виде кода.

Основные ошибки:

• Е01-Отсутствие зажигания пламени. Провести проверку датчика, наличие газа и состояние горелки.
• Е02-Перегрев термостата. Возможно нарушение подачи воды или образование накипи.
• Е03-Проблемы в работе вентилятора, провести диагностику или заменить.
• Е05-Сбой температурного датчика ОВ.
• Е06-Нарушение в работе датчика ГВС.
• Е10-Падение в давлении теплоносителя, причина протечки в контуре.
• Е25-26-Отказ циркуляционного насоса или выход из строя датчика.
• Е35-Псевдо-сигнал о горении. Причин несколько попадание воды на плату до замыкания датчика.
• Е96-Падение электроэнергии.

Первый шаг владельца на появление ошибки произвести сброс для этого нажать кнопку R и удерживать зажатой 3 секунды. Если на дисплее ошибка не пропала обратиться к специалисту.

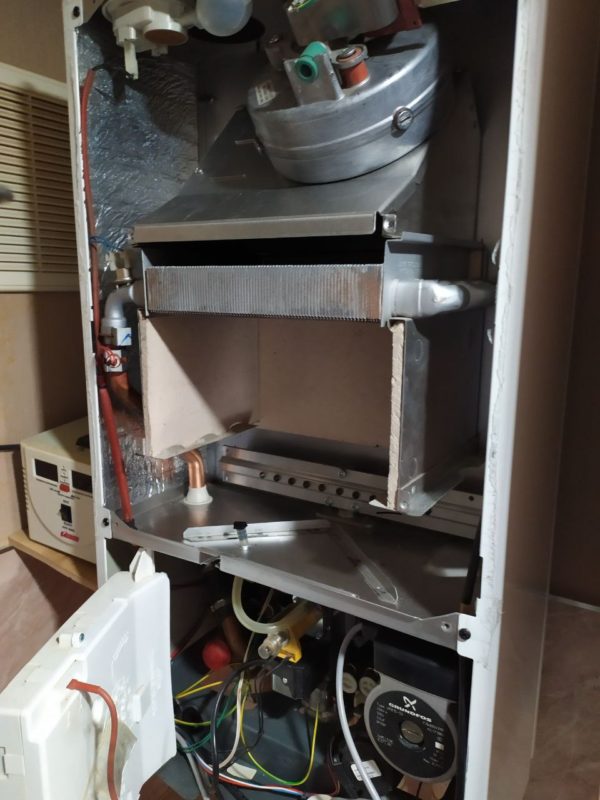

Устройство

Все газовые агрегаты Baxi на 24 КВТ обладают собственными специфическими особенностями, обусловленными принадлежностью к той или иной серии или модельному ряду. Тем не менее, общее устройство и состав узлов, входящих в конструкцию, у них практически одинаковы.

Конструкция включает в себя следующие узлы:

• Вентилятор.
• Вытяжной колпак.
• Первичный и вторичный теплообменники.
• Горелка.
• Циркуляционный насос.
• Расширительный бак.
• Трехходовой клапан.
• Газовый клапан.
• Датчики, клапаны, прочие устройства организации режима и управления.

Функционирование агрегата происходит по обычному для всех подобных устройств принципу. Теплоноситель (ОВ) поступает в теплообменник, нагревается, поступает в трехходовой клапан и смешивается с холодным потоком из обратной линии.

В результате образуется ОВ с заданными параметрами, которая направляется в систему отопления. Холодная вода нагревается во вторичном теплообменнике и подается в систему (к точкам разбора).

ВАЖНО!

Все функции постоянно мониторятся системой датчиков, подающих сигналы на плату управления.Она получает их и реагирует на показатели, регулируя режим работы или выдавая на дисплей определенную ошибку.

инструкция по эксплуатации, его устройство, а так же описание неисправностей

Инструкция по эксплуатации

Работа котла происходит в автоматическом режиме, практически не требующем участия пользователя. От владельца необходимо периодически производить обслуживание, пользуясь услугами приглашенного специалиста из сервисного центра.

Для улучшения условий работы и продления срока службы рекомендуется установить стабилизатор напряжения и фильтр, смягчающий воду

Особенно важно улучшить качество воды, если питание происходит от собственной скважины и стандартная водоподготовка не производилась

Перед началом эксплуатации следует внимательно изучить инструкцию пользователя, чтобы усвоить важные моменты и исключить недопустимые действия.

Описание

Известная итальянская фирма Baxi, входящая в состав концерна BDR Thermea Group, работает над изготовлением теплотехнического оборудования уже более полувека.

За это время наработано множество технологических методов, позволяющих выпускать продукцию высокого класса, соответствующую всем требованиям и нормам, принятым в Европе. Baxi Main 24 Fi — это одна из моделей двухконтурных настенных котлов, использующих в качестве топлива природный или сжиженный газ.

Почти 70 % изделий фирмы предназначены на экспорт, поэтому изготовители учитывают условия предстоящей работы. Агрегаты проходят специальную подготовку для соответствия российским условиям.

Они переносят перепады давления газа, способны компенсировать некоторое снижение напряжения в сети электротока.

Среди российских пользователей продукция фирмы Baxi заслуженно пользуется высоким спросом и предпочтением.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.   Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

• Мощность агрегата.
• Правильность настроек котла.
• Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Характеристики Baxi eco four 24

Как гласит инструкция, газовый котел «бакси экофор 240» имеет следующие основные характеристики.

1. Обладает функцией непрерывной электронной модуляции, самостоятельного регулирования своей мощности, в зависимости от температуры, согласно заданным параметрам. Иными словами, вы задаете с помощью клавиш необходимую температуру теплоносителя и температуру горячей воды (ГВС), а котел поддерживает ее таким образом, чтобы тактование (частота включений, выключений) котла было минимальным.
2. При работе в режиме отопления действует функция плавного электронного зажигания. На заданную максимальную мощность оборудование выходит постепенно, на минимальном пламени, что уменьшает шум от его работы.
3. Наличие рассекателей пламени, изготовленных из нержавеющей стали.
4. Оригинальная система снабжения необходимым для горения воздухом.
5. Возможность работы на сжиженном газе после перенастройки.
6. Теплообменное устройство битермическое. Это значит, что в одном тепломеханическом приборе по двум разным системам труб, выполненных по соответствующей схеме, протекает как ОВ (вода теплоносителя) и ГВС.
7. Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.
8. Наличие фильтра на подающем водяном трубопроводе ГВС, для очистки от взвешенных частиц. Этот фильтр не защитит трубы от разрушения изнутри, если вода слишком жесткая. Если количество солей жесткости воды превышает значение 20º F, вам придется о дополнительном оборудовании, умягчающим воду, например, приобрести полифосфатный дозатор.
9. Постциркуляция насоса. Эта функция доступна для eco фор 240, если присоединен терморегулятор. В комнате, где нужно поддерживать определенный микроклимат, на уровне 1,5 м на стене монтируется прибор терморегулятор, подключается посредством проводов к соответствующим клеммам на котле eco. Выставляется необходимая максимальная температура, по достижении которой подача газа отключится самостоятельно, но насос будет продолжать еще три минуты гонять теплоноситель по трубам, потом он отключится.
10. Газовый котел данной модификации обладает функцией самодиагностики. При сбое в работе, автоматика сама определяет вероятную причину и выдает на электронный дисплей код ошибки. Посмотрев в инструкцию, можно узнать какой неисправности соответствует этот код.
11. Возможность настроить один из двух основных режима регулирования температуры теплоносителя: обычный (35-80 градусов) и режим (35-45 градусов), который помогает экономить энергию при наличии «теплого пола».
12. Система защиты от обледенения. Если котел долго был выключен и температура упадет до критической, автоматика самостоятельно включит горелки и насос циркуляции, что предохранит всю систему от замерзания. Эта функция будет действовать в любом режиме («зима», «лето»), если только не выключено питание от электросети.
13. Можно подключить датчик, который будет измерять температуру снаружи воздуха.
14. Вывод температуры воды на экран дисплея.
15. Возможность подключения таймера, который можно программировать.
16. Контроль пламени ионизированный.
17. Датчик контроля разряжения на выходе продуктов сгорания из котла.
18. Газовый котел имеет своеобразный инспектор нормальных условий работы – прессостат, отключающий подачу газа при падении давления воды, что является дополнительной защитой от перегрева элементов оборудования.

На фото можно увидеть расположение различных частей под крышкой.

Основные неисправности и методы устранения

Все неисправности, возможные при работе котла, тотчас обнаруживаются соответствующими датчиками и отображаются на дисплее в виде соответствующего кода.

Основные из них:

• Е01. Отсутствует зажигание пламени. Проверить датчик, наличие газа или состояние горелки.
• Е02. Перегрев термостата. Возможно появление накипи или проблемы с проходом воды.
• Е03. Сбой работы вентилятора. Проверить работоспособность или заменить.
• Е05. Сбой работы датчика температуры ОВ.
• Е06. Сбой датчика ГВС.
• Е10. Чрезмерно низкое давление теплоносителя. Обычно является следствием протечки в контуре.
• Е25-26. Остановка циркуляционного насоса или отказ соответствующего датчика.
• Е35. Ложный сигнал о горении (паразитное пламя). Причин несколько, от воды на плате до искрения датчика.
• Е96. Низкое напряжение электропитания.

Первой реакцией пользователя на появлении ошибки (если нет визуального подтверждения проблемы) должен стать сброс ошибки, для чего надо нажать кнопку R и удерживать ее 3 секунды. Если ошибка вскакивает повторно, надо вызывать мастера.

Технические и функциональные возможности

Котел baxi main four 24 представляет собой полноценное компактное газовое отопительное оборудование размерами 730x400x299 мм и весом 31 кг. Он имеет новую удобную цифровую панель управления, где расположен широкий жидкокристаллический дисплей, кнопки для проведения регулировки и легкой настройки режимов работы. Ясные и простые символы дают возможность показать все неисправности газовой, гидравлической и автоматической систем. Что же представляют собой эти системы? Рассмотрим их основные характеристики.

Газовая система

Устройство подсоединено

Газовая система котлов baxi main four 24 может функционировать на природном или на сжиженном газе. Адаптированная к современным капризам подачи газа в наших распределительных магистралях, она обеспечивает устойчивые эксплуатационные показатели даже при минимальном входящем давлении природного газа в 20 мбар.

Котлы обустроены запатентованной системой, которая обеспечивает регулирование подачи воздуха. В рабочих режимах отопления и горячего водоснабжения они снабжены опциями постоянной электронной модуляции пламени и плавного электроподжига.

Гидравлическая система

Надежную и простую работу гидравлической системы котла baxi main обеспечивает четкое взаимодействие между собой:

• биметрических теплообменников;
• энергосберегающего циркуляционного насоса;
• манометра;
• постциркуляционного насоса;
• автоматического байпаса;
• входного фильтра холодной воды.

Система работоспособна при минимальном давлении воды в контуре 0,15 бар и максимальном – 8 бар.

Температурный контроль

Значение символов на дисплее

Контроль температуры в газовых котлах baxi main four 24 проводится в двух различных диапазонах.

1. Для отопительной системы, в том числе «теплый пол» от +35 до +80 градусов.
2. Для системы горячего водоснабжения от +35 до +45 градусов.

Вся цифровая индикация котлов выводится на дисплей. Регулировку и поддержание параметров температур в двух контурах обеспечивают накладные температурные датчики типа NTC. В систему встроены:

• комнатный термостат;
• погодозависимая автоматика;
• программируемый таймер.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Назначение

Конструкция этого настенного газового отопительного котла специально разработана для применения не только в частных домах, но и в поквартирном отоплении многоэтажных домов, даже выше пятого этажа.

Котел подключается к этим системам с учетом их технических характеристик и параметров тепловой мощности.

Это газовое оборудование адаптировано к отечественным условиям эксплуатации и прекрасно работает при перепадах или понижении давления в системах газо и водоснабжения.

Все эти котлы:

• Обеспечивают тепловую полезную мощность 24 кВт.
• Имеют максимальную производительность, при которой КПД достигает 92,9%.
• Работают от системы электросети 220В.
• Производят горячую воду 35 градусов со скоростью 9,8 литров в минуту.
• Максимально расходуют 2.73 куб. метра природного газа в час. Обогревают площадь помещения до 240 квадратных метров.

Котлы оснащены битермическими теплообменниками и электронными системами самодиагностики. Baxi main 24 для систем отопления и горячей воды выпускаются производителем в двух модификациях:

1. С дополнительным индексом i – дымоходный.
2. С индексом fi – турбинированный.

В системе индивидуального отопления они могут функционировать как с радиаторами, так и с «теплым полом».

Дымоходные котлы

Дымоходные котлы представляют собой традиционный тип газовых приборов. Эти устройства необходимо оборудовать дымоходами для обеспечения естественной тяги. Продукты сгорания топлива от горелок в этом случае отводятся в соответствии с элементарными законами физики и естественным образом в дымоходные каналы и далее на улицу.

Для полноценной и безопасной работы дымоходных газовых котлов в помещениях, где они устанавливаются, должен быть обеспечен приток свежего воздуха. Так как без кислорода, осуществить процесс горения невозможно. Кроме этого устройство дымоходов должно производиться по всем требованиям пожарной безопасности и строительных норм.

Турбинированные котлы

Турбированный двухконтурный котел

Турбинированные котлы имеют конструктивно иное устройство камеры сгорания. Здесь забор свежего воздуха и отведение продуктов сгорания происходит принудительным образом. При этом отработанные газы выводятся через ближайшую стену здания посредством двухканального коаксиального дымохода.

Сама же камера сгорания представляет собой герметичную конструкцию, абсолютно безопасную для помещения, где установлен газовый котел. Именно эта опция решает многочисленные сложности, возникающие при установке газового оборудования, а именно исключения таких работ как устройство дымоходов. Поэтому турбинированные газовые котлы рекомендованы именно для установки в системах автономного отопления в квартирах многоэтажных домов.

Устройство газового двухконтурного котла Baxi Main 24 Fi

Основные элементы конструкции котла:

• Объединённый битермический теплообменник.
• Закрытый тип газовой горелки.
• Расширительный бак.
• Вентилятор турбонадува.
• Циркуляционный насос.
• Трёхходовой клапан.
• Плата управления с подключёнными датчиками.
• Присоединительные патрубки, соединительные трубопроводы.

Технология работы котла заключается в нагреве теплоносителя за счёт газовой горелки в теплообменнике, где выходящая ОВ перемешивается с обратным холодным потоком при заданных показателях температуры.

В тоже время происходит подогрев воды в теплообменнике, циркулирующей по внутренней трубке и преобразующей энергию от горячей ОВ.

За счёт вентилятора поглощающего чистый воздух из внешней трубы коаксиального дымохода происходит процесс горения и отвод продуктов сгорания топлива.

Устройство газового котла Baxi Main 24 Fi

Основными элементами конструкции котла являются:

• Единый битермический теплообменник.
• Газовая горелка закрытого типа.
• Расширительный бак.
• Вентилятор турбонаддува.
• Циркуляционный насос.
• Трехходовой клапан.
• Система датчиков, подключенных к плате управления.
• Присоединительные патрубки, соединительные трубопроводы.

Работа котла заключается в нагреве теплоносителя с помощью теплообменника и газовой горелки. Выходящая ОВ смешивается с более холодным обратным потоком, получая заданные параметры температуры.

Одновременно в теплообменнике происходит нагрев горячей воды, проходящей по внутренней трубке и получающей энергию от горячей ОВ. Режим горения и вывод продуктов сгорания топлива обеспечивается вентилятором, получающим свежий воздух из внешней трубы коаксиального дымохода.

Все процессы находятся под наблюдением системы датчиков, которые при появлении неполадок сигнализируют на плату управления и отображают на дисплее тот или иной код ошибки.

Практически все процессы протекают автоматически, вмешательство пользователя минимально и направлено только на регулировку режима работы.

инструкция по установке настенного типа, а так же диапазон цен и отзывы пользователей

Инструкция по эксплуатации газового котла

Принципиальных требований по эксплуатации котлов не имеется. Все возможные ситуации предусмотрены производителями и отображаются в виде соответствующих кодов ошибок.

От пользователя требуется лишь своевременно реагировать на их появление, устраняя возникшие проблемы самостоятельно или при участии приглашенного специалиста.

Кроме того, один раз в год необходимо проводить техническое обслуживание установки, очищать котел от сажи или накипи, выполнять другие необходимые работы. Это делается силами работников сервисной организации, самостоятельно заниматься подобными вещами не рекомендуется.

Что такое Baxi Eco 4S 24 F

Фирма Baxi была основана в 1929 году, а разработкой и изготовлением теплотехнической продукции занимается более полувека. За это время были наработаны ценные методики, созданы качественные и надежные модели отопительных установок.

В 2009 году Baxi объединилась с компанией De Dietrich Remeha, образовав промышленную группу BDR Thermea. С этого времени возможности фирмы существенно увеличились, что заметно отразилось на качестве продукции.

Котлы Baxi Eco 4S 24 F — это газовые установки, обеспечивающие питание теплоносителем систем обогрева (или теплого пола) с параллельной подачей горячей воды для бытовых нужд. Агрегаты отличаются высоким качеством работы, устойчивостью к внешним воздействиям и нагрузкам.

Большинство продукции фирмы производится с учетом специфики российских технологических линий и климатических условий, поэтому модели котлов адаптированы к работе с низкими давлениями газа, с перебоями напряжения питания в сети и прочими неустойчивыми показателями.

Полезная функция, которая присутствует в списке возможностей котла — защита от замерзания, обеспечивающая усиленную циркуляцию теплоносителя (или отопительной воды — ОВ) по системе.

Агрегаты имеют компактные размеры, настенный тип монтажа позволяет устанавливать их в любом удобном месте. Параметры и технические характеристики установки дают возможность широкого использования как в частных домах, так и в офисных или общественных помещениях.

Устройство

Все газовые агрегаты Baxi на 24 КВТ обладают собственными специфическими особенностями, обусловленными принадлежностью к той или иной серии или модельному ряду. Тем не менее, общее устройство и состав узлов, входящих в конструкцию, у них практически одинаковы.

Конструкция включает в себя следующие узлы:

• Вентилятор.
• Вытяжной колпак.
• Первичный и вторичный теплообменники.
• Горелка.
• Циркуляционный насос.
• Расширительный бак.
• Трехходовой клапан.
• Газовый клапан.
• Датчики, клапаны, прочие устройства организации режима и управления.

Функционирование агрегата происходит по обычному для всех подобных устройств принципу. Теплоноситель (ОВ) поступает в теплообменник, нагревается, поступает в трехходовой клапан и смешивается с холодным потоком из обратной линии.

В результате образуется ОВ с заданными параметрами, которая направляется в систему отопления. Холодная вода нагревается во вторичном теплообменнике и подается в систему (к точкам разбора).

ВАЖНО!
Все функции постоянно мониторятся системой датчиков, подающих сигналы на плату управления.Она получает их и реагирует на показатели, регулируя режим работы или выдавая на дисплей определенную ошибку.

Для каких помещений лучше всего подходит?

Двухконтурные газовые котлы оптимальным образом подходят для отопления и ГВС частных домов соответствующей площади. Использование этих агрегатов в промышленных или общественных зданиях нецелесообразно из-за несоответствия условий работы и отсутствия должного обслуживания.

Нередко такие котлы приобретаются с расчетом на перспективу и до поры эксплуатируются как одноконтурные установки (только для обогрева помещений). Такой подход вполне оправдан, так как при появлении возможности понадобится лишь присоединить соответствующие трубопроводы, а разница в стоимости не слишком заметна.

Нередко пользователи приобретают котлы Baxi Eco Four 24F для организации отопления квартир намного меньшей площади, чем это задумано конструкцией, рассчитывая получить большой запас прочности.

Ожидания оправдываются не всегда, поскольку работа в нештатном режиме так же вредна для узлов агрегата, как и перегрузки.

Как выбрать газовый котел Baxi?

Примерная мощность котлов берётся из расчёта 1 кВт на 10 м2 площади жилья. Однако такие расчеты весьма приблизительны и не учитывают степень утеплённости и теплопотери через окна. Кроме того, для двухконтурных котлов они не подходят ещё и потому, что нужно закладывать расход мощности на нагрев воды.

Двухконтурные котлы нужно приобретать в том случае, если дом не имеет горячего водоснабжения в принципе. На случай же сезонных и аварийных отключений лучше приобрести отдельный водонагреватель (проточный или накопительный).

Для жёсткой воды советуется выбирать серию ECO, где на теплообменник не будет оказываться такого сильного воздействия, как в других моделях.

Какими функциями обладает

Функционал котла включает следующие возможности:

• Нагрев и организация циркуляции теплоносителя (ОВ) в системе отопления дома.
• Нагрев и подача к точкам разбора горячей бытовой воды.
• Обеспечение контроля за деятельностью основных узлов с помощью системы самодиагностики.
• Настройка режимов работы, регулировка параметров отопления и ГВС.
• Отопительный контур может использоваться как для открытой системы, так и для теплого пола с ограничением температуры ОВ.
• Существует возможность подключения датчиков внешней температуры (погодозависимая автоматика) и комнатной температуры (термостат).

ОБРАТИТЕ ВНИМАНИЕ! Для поддержания трехходового клапана в рабочем состоянии и исключения возможности его заклинивания и блокировки, один раз в сутки производится запуска насоса, прокачивающего через клапан воду и приведения конструкции в движение

Основные характеристики оборудования Газовые котлы Baxi Eco Four 24 F с закрытой камерой сгорания

Вид используемого топлива:
газовые

Количество контуров:
двухконтурные (встроенный теплообменник ГВС)

Место монтажа:
настенные

Особые виды газовых котлов:
традиционные

Материал теплообменника:
медь

Вид камеры сгорания:
закрытая камера

КПД:
91 %

Вид топлива:
природный газ, сжиженный газ

Допустимое рабочее давление теплоносителя:
3 бар

Допустимая температура подачи:
+90 °C

Происхождение бренда:

Италия

Мощность
:

24 кВт

Патрубок дымохода
:

60/100 мм

Расход сжиженного газа
:

2 кг/ч

Расход природного газа
:

2,73 м³/ч

Производительность горячей воды
:

9,4 л/мин

Вес
:

33 кг

Габариты (ДхШхВ)
:

299x400x730 мм

Управление и безопасность

Проверку обвязки и подключения проводит специалист газового хозяйства

Первый запуск котла выполняется в присутствии специалиста. Затем эту процедуру осуществляют самостоятельно:

• Включают аппарат в сеть, открывают газовый кран.
• Нажимают кнопку пуска и устанавливают режим работы – лето или зима.
• Указывают температуру нагрева жидкости, нажимая кнопки +/-. Когда котел запускается, на мониторе появляется символ огня.

При первом запуске в трубе подачи газа нередко обнаруживаются воздушные пробки. В этом случае горелка не зажигается, на экране появляется сигнал об ошибке. Команду сбрасывают, нажимая кнопку «R», и повторяют запуск.

Возможны 4 режима работы:

• Лето – котел работает только для нагрева воды.
• Зима – осуществляется и нагрев жидкости, и отопление. На экране горят оба значка.
• Только отопление – более экономный режим, так на нагрев теплоносителя тратится меньше газа.
• Выключено – на дисплее нет символов. Аппарат не работает, но функция защиты от замерзания остается активной.

Чтобы котел бездействовал, необходимо отключить его от электросети.

Перевести аппарат на другой вид топлива может только специалист: для этого требуется заменить форсунки.

Особенности модели

Baxi ECO Four 24 F двухконтурный котел с закрытой топочной камерой имеет два независимых теплообменных аппарата, поэтому при горячем водоразборе нагрузка в системе отопления не падает.

Агрегат оборудован современным жидкокристаллическим дисплеем, который выполняет визуализацию всего процесса управления теплоэнергетическими процессами с фиксаций рабочих параметров по температуре и давлению теплоносителя и другим контролируемым параметрам.

Агрегат снабжен полным комплектом вспомогательного оборудования первичные датчики системы теплоснабжения, циркуляционный насос, центробежный вентилятор и расширительный бачок с параметрами по давлению 0. 8 бар и объемом 6 л. Котел Бакси Эко Фор 24 имеет патрубки для подключения коаксиального дымохода диаметром 60-100 мм.

Безопасность

Для безопасной работы котлоагрегата он оснащен первичными датчиками, которые отслеживают важные параметры работы котла, сигнализирует о возможных сбоях, и подают сигнал на плату управления, которая принимает решения оставлять котел Main в работе или отключить аварийно.

Базовая комплектация по безопасности:

• рабочий ЖК-дисплей с ЛЭД-подсветкой кнопочным управлением и светоиндикацией характеристик рабочего цикла;
• система диагностики на чипе, с выводом сигнала на плату управления;
• ионизационный контроль факела в топке;
• антиблокировка электронасоса;
• антиблокировка трехходового электроклапана с сервомотором;
• первичный датчик температуры теплоносителя в отопительном контуре;
• первичный датчик по разряжению в топочной камере;
• прессостат по давлению в газовой магистрали;
• предохранительно-сбросной клапан в отопительном контуре отопления, защита давления свыше 3 бар;
• антизамерзающая защита в системах отопления и горячей воды.

Особенности модели

Двухконтурный котел Baxi Eco Four 24 F (Бакси Экофор 24 F) обладает закрытой (турбированной) камерой сгорания. Об этом свидетельствует наличие буквы «F» в наименовании. Имеется раздельный теплообменник, первичный (для нагрева теплоносителя системы обогрева) — из меди, вторичный — пластинчатый, из нержавеющей стали.

Мощность котла составляет 24 кВт, что позволяет обслуживать площадь 240 м2. (на практике рекомендуется рассчитывать возможности агрегата для 200-220 м2).

Гидравлическая группа, газовая часть и все подводящие трубки изготовлены из латуни, устойчивой к коррозии или другим внешним воздействиям.

Основные неисправности и методы устранения

Система датчиков постоянно мониторит состояние всех узлов котла, при появлении каких-либо сбоев сигнализируя на плату управления. На дисплее появляется определенный код, обозначающий ту или иную неисправность.

Основные коды ошибок:

• Е01. Нет пламени. Возможно отсутствие подачи газа, сбой системы розжига или отказ датчика.
• Е02. Перегрев теплообменника. Причиной является слой накипи или снижение сечения трубопроводов..
• Е03. Отказ или поломка вентилятора. Заменить устройство.
• Е05. Сбой или КЗ датчика температуры ОВ.
• Е06. Сбой или КЗ датчика ГВС.
• Е10. Низкое давление ОВ. Возможна протечка в самом котле или где-либо в отопительном контуре.
• Е25-26. Отказ циркуляционного насоса или вход из строя датчика.
• Е35. Паразитное пламя. Появление капель воды на плате, пробой питания датчика на плату.
• Е96. Упало напряжение в сети.

Полный перечень кодов значительно шире, но приводить его целиком нет смысла. При появлении того или иного кода следует нажать кнопку «R» и удерживать ее 2-3 секунды до сброса ошибки. Если она появляется снова, следует срочно вызывать мастера.

Инструкция по запуску

После доставки и распаковки котла производится установка на отведенное место и подключение соответствующих трубопроводов. Эти процедуры могут быть выполнены как самостоятельно, так и силами работников сервисного центра.

Затем выполняются следующие действия:

• Открыть все краны системы отопления (вход и выход), котел при этом отключен от электропитания.
• Давление в расширительном баке должно составлять 0,5 Ат.
• Открыть кран и заполнить систему отопления до значения 1,5 Ат (зеленый сектор на манометре).
• Перекрыть кран и спустить воздух в приборах отопления (радиаторах, конвекторах и т.п.). Из-за этого давление упадет. Повторить процедуру до тех пор, пока весь воздух не будет удален, а давление не будет находиться на значении немногим выше 1.
• Снять крышку и открутить винт пластиковой панели, открывая доступ к циркуляционному насосу. НА нем имеется собственный винт, с помощью которого удаляется воздух.
• Если воздух выходит, давление в системе упадет, поэтому его надо проверить и, при необходимости, поднять до 1.
• Не одевая крышку, включить котел в режиме отопления на 1 минуту при температуре до 50°. Включится циркуляционный насос. Возможно, на дисплее будут отображаться различные ошибки. Это нормально, так как в системе имеются остатки воздуха, которые мешают датчикам корректно отображать ситуацию.
• Через минуту отключить котел и снова открыть винт насоса. Будет выходить воздух, в заметных количествах.
• Повторить процедуру запуска в том же режиме на 1 минуту и вновь стравить воздух. Повторять до тех пор, пока воздух не будет удален полностью.
• После этого винт насоса оставить открученным на четверть или половину оборота для самостоятельного удаления воздуха.
• Перевести котел в режим«лето», проверить, идет ли горячая вода из крана. Если этого не произошло, а горелка запустилась на несколько секунд и отключилась, следует выключить котел и перевернуть вилку питания в розетке. Котел фазозависимый и не будет правильно работать, если вилка не так повернута в розетке.

После правильного подключения следует отметить маркером положение влки в розетке, чтобы впоследствии сразу безошибочно включать установку.

Особенности

Baxi Main 24 Fi — двухконтурный котел, способный одновременно обеспечивать подачу горячей воды и нагрев теплоносителя для систем отопления или теплого пола. Цифры 24 обозначают мощность котла (24 кВт), а буквы Fi — турбированную камеру сгорания.

Она имеет закрытую конструкцию, обеспечивающую герметичность и чистоту окружающего воздуха. Режим горения поддерживается вентилятором, подающим поток воздуха на горелку.

Основная особенность котлов Baxi Main 24 Fi — битермический теплообменник. В отличие от других серий, использован не два раздельных, а один объединенный вариант.

Он представляет собой конструкцию, в которой внутри трубки установлена еще одна, имеющая форму, близкую к ромбу.

По внешней стороне походит теплоноситель, а по внутренней, ромбической — горячая вода. Поток ОВ получает тепловую энергию от горелки, а ГВС — от теплоносителя. Такая конструкция делает устройство котла более простым, компактным, упрощает регулировку и настройку.

Аксессуары для регулировки температуры

Новейшая система самодиагностики, с выводом ошибок на ЖК-дисплей позволяет осуществлять точную наладку тепловых процессов котла.

Электронный чип с использованием первичных датчиков проанализирует состояние котла на соответствие установленным температурным режимам и проведет корректировку работы.

Электронная система способна запомнить последние сбои. Температурный режим в доме и уровень нагрева ГВС возможно устанавливать прямо на выносном ПУ.

Датчик уличной температуры

При подключении к агрегату датчика наружной температуры активизируется интегрированная в электронную плату устройства погодозависимая автоматика.

Котел самостоятельно отрегулирует температуру в подающем трубопроводе по заданному регулировочному графику. В таком варианте внутренний тепловой режим будет отвечать максимальной комфортности и экономичности, поскольку будут учтены реальные атмосферные условия.

Температурный уличный датчик модифицирует температурный режим подающего теплоносителя в отопительной системе в соответствии с температурой внешнего воздуха на улице. Устройство призвано поддерживать постоянный санитарный режим в доме.

Групповое использование в электронной плате управления датчиков внешней и внутренней температур воздуха реализует самоадаптацию оборудования. Таким образом, регулировочная кривая взаимосвязи температуры будет вычисляться автоматически.

Комнатный программируемый термостат

Такой термостат предназначается для того, чтобы гарантировать стабильный температурный режим в доме. Он функционирует по принципу выключения оборудования при достижении требуемой температуры окружающего воздуха и включении при ее падении. Таким образом, реализуется простое и безопасное средство регулирования климатическими условиями в доме.

Простейшая система регулировки способно сэкономить до 15 % использующего газового топлива на нужды отопления. Это осуществляется за счет наиболее четкого поддержания температурного режима и снижения числа включений/выключений агрегата.

Использование таких устройств является обязательным по требованиям ЕС и отечественным нормам эксплуатации газового оборудования.

Его устройство

Основными узлами, составляющими конструкцию котла, являются:

• Газовая грелка закрытого типа.
• Вентилятор для подачи воздуха в камеру сгорания.
• Первичный (медный) и вторичный (нержавеющая сталь) теплообменники.
• Циркуляционный насос.
• Расширительный бак.
• Трехходовой клапан.
• Предохранительные клапаны, сбрасывающие давление ОВ или ГВС при возникновении аварийных ситуаций.
• Плата управления, система датчиков, посылающих на нее сигналы в непрерывном режиме.

Работа котла проходит по обычной методике, свойственной всем подобным конструкциям. При помощи циркуляционного насоса теплоноситель подается в теплообменник, где нагревается до максимально возможной температуры.

На выходе он подается в трехходовой кран, разбавляющий горячую ОВ более холодным обратным потоком в заданной пропорции, определенной установленным режимом обогрева. После этого подготовленный теплоноситель направляется в отопительный контур.

Горячая вода нагревается во вторичном (пластинчатом) теплообменнике и подается к точкам разбора. Закрытая камера сгорания позволяет улучшить качество внутреннего воздуха в помещениях.

Для организации горения в нужном режиме воздух подается с помощью вентилятора, забирающего нужный поток во внешнем отделении коаксиального дымохода.

Его устройство

Конструкция котла состоит из следующих узлов:

• Первичный и вторичный независимые теплообменники.
• Циркуляционный насос с автоматическим удалением воздуха и двухскоростным режимом работы (Grundfos).
• Горелка с наконечниками из нержавеющей стали (Polidoro).
• Трехходовой клапан с сервоприводом.
• Расширительный бак 6 л.
• Плата управления (Honeywell).

Работа установки заключается в нагреве теплоносителя путем принудительного пропускания через теплообменник. Горячая ОВ в трехходовом кране смешивается с более холодным обратным потоком в заданной пропорции и получает нужную температуру, после чего направляется в отопительный контур.

Вода поступает в котел и нагревается до заданной температуры во вторичном теплообменнике. Все операции постоянно мониторятся системой самодиагностики, которая в случае обнаружения неполадок выдает на дисплей сообщение в виде кода ошибки.

Основные неисправности и методы устранения

Появление каких-либо неполадок сразу же отображается на дисплее агрегата по сигналу соответствующего датчика.

Коды ошибок:

• Е01. Отказ горелки. Проверить наличие газа, очистить сопла.
• Е02. Перегрев. Проверить наличие воды, промыть теплообменник от накипи.
• Е03. Отказ вентилятора. Проверить его состояние, при необходимости, заменить.
• Е05. Отказ или КЗ датчика температуры ОВ.
• Е06. Отказ или КЗ датчика ГВС.
• Е10. Упало давление теплоносителя. Появление протечки, разрушение теплообменника.
• Е25-26. Блокировка циркуляционного насоса или отказ датчика.
• Е35. Ложный сигнал о наличии пламени. Возникает при отсутствии заземления платы управления или неправильном положении датчика.
• Е96. Низкое напряжение электропитания.

Достоинства и недостатки модели

К достоинствам котлов Baxi Eco Four 24 F принято относить:

• Высокое качество изготовления и сборки.
• Соответствие всем сертификационным требованиям и нормам.
• Котлы прошли адаптацию к российским условиям, способны работать на слабых давлениях газа и воды, с перепадами напряжения электропитания.
• Имеется собственная система безопасности.
• Возможность подключения датчика внешней температуры и комнатного термостата.
• Конструкция содержит два теплообменника.
• Для решения возникающих проблем существует сеть сервисных организаций.

Недостатками считаются:

• Относительная дороговизна агрегатов, комплектующих.
• Объем расширительных баков составляет всего 6 л.
• Плата управления чувствительна к перепадам (в особенности — к скачкам) сетевого напряжения.

ВАЖНО!
Как достоинства, так и недостатки являются общими для всех устройств подобного типа и относятся не только к данной модели.

Viessmann Vitopend 100 Pdf | Viessmann Vitopend 100 최근 답변 5개

당신은 주제를 찾고 있습니까 “viessmann vitopend 100 pdf – Viessmann Vitopend 100“? 다음 카테고리의 웹사이트 ppa.baannapleangthai.com 에서 귀하의 모든 질문에 답변해 드립니다: ppa.baannapleangthai.com/blog. 바로 아래에서 답을 찾을 수 있습니다. 작성자 Mihai Didilica 이(가) 작성한 기사에는 조회수 3,608회 및 좋아요 85개 개의 좋아요가 있습니다.

Table of Contents

viessmann vitopend 100 pdf 주제에 대한 동영상 보기

여기에서 이 주제에 대한 비디오를 시청하십시오. 주의 깊게 살펴보고 읽고 있는 내용에 대한 피드백을 제공하세요!

아래 동영상 보기

d여기에서 Viessmann Vitopend 100 – viessmann vitopend 100 pdf 주제에 대한 세부정보를 참조하세요

viessmann vitopend 100 pdf 주제에 대한 자세한 내용은 여기를 참조하세요.

Manual Viessmann Vitopend 100 WH0 | PDF – Scribd

Manual Viessmann Vitopend 100 WH0 … Download as PDF, TXT or read online from Scribd. Flag for inappropriate content. Download now.

+ 여기를 클릭

Source: www.scribd.com

Date Published: 1/23/2021

View: 6063

VIESSMANN VITOPEND 100-W INFO Service Manual …

VIESSMANN VITOPEND 100-W INFO. OTHER – INFO-TIPS. Type: (PDF). Size 4.5 MB. Page 66. Category OTHER INFO-TIPS. If you get stuck in repairing a defective …

+ 여기에 더 보기

Source: elektrotanya.com

Date Published: 10/26/2021

View: 2393

Manual Viessmann Vitopend 100 WH0 PDF

Manual Viessmann Vitopend 100 WH0 PDF. Manual Viessmann Vitopend 100 WH0 PDF. Author / Uploaded; florin_probe-1. Views 191 Downloads 25 File size 2MB.

+ 여기에 보기

Source: pdfcoffee.com

Date Published: 2/16/2022

View: 4255

Viessmann Vitopend 100-W User Manuals PDF Download

ℹ️ Download Viessmann Vitopend 100-W Manuals (Total Manuals: 4) for free in PDF. Find more compatible user manuals for Vitopend 100-W Boiler device.

+ 여기에 보기

Source: guidessimo. com

Date Published: 5/11/2022

View: 5028

Installation and Service Instructions VITODENS 100-W

VIESSMANN IS NOT RESPONSIBLE FOR ANY DAMAGES THAT THE FOLLOWING TEST PROCEDURE MAY RESULT IN. BY OVERHEATING THE SYSTEM. The Vitodens 100/200 boilers are …

+ 여기에 보기

Source: www.viessmann.ca

Date Published: 7/8/2021

View: 3054

Инструкции на Газовые настенные котлы Vitopend 100-W

Инструкции на Газовые настенные котлы Vitopend 100-W бренда Viessmann – скачать бесплатно в формате pdf.

+ 여기에 자세히 보기

Source: www.c-o-k.ru

Date Published: 10/17/2021

View: 1913

Viessmann Vitopend 100 Wh2 user manual (10 pages)

View the manual for the Viessmann Vitopend 100 Wh2 here, for free. This manual comes under the category Central heating boilers and has been rated by 8 …

+ 자세한 내용은 여기를 클릭하십시오

Source: www.manuals.ca

Date Published: 7/15/2022

View: 5849

주제와 관련된 이미지 viessmann vitopend 100 pdf

주제와 관련된 더 많은 사진을 참조하십시오 Viessmann Vitopend 100. 댓글에서 더 많은 관련 이미지를 보거나 필요한 경우 더 많은 관련 기사를 볼 수 있습니다.

Viessmann Vitopend 100

---

주제에 대한 기사 평가 viessmann vitopend 100 pdf

• Author: Mihai Didilica
• Views: 조회수 3,608회
• Likes: 좋아요 85개
• Date Published: 2021. 12. 3.
• Video Url link: https://www.youtube.com/watch?v=w6FVPSFnSh5

Manual Viessmann Vitopend 100 WH0

0% 0% found this document useful, Mark this document as useful

0% 0% found this document not useful, Mark this document as not useful

VIESSMANN VITOPEND 100-W INFO Service Manual download, schematics, eeprom, repair info for electronics experts

VIESSMANN VITOPEND 100-W INFO

If you get stuck in repairing a defective appliancethis repair information for help. See below.Good luck to the repair!Please do not offer the downloaded file for sell only

Also known: VIESSMANN VITOPEND INFO 100W 100 100-W

If you have any question about repairing write your question to the Message board . For this no need registration.

. For this no need registration. Please take a look at the below related repair forum topics . May be help you to repair.

Warning!

If you are not familiar with electronics, do not attempt to repair!

You could suffer a fatal electrical shock! Instead, contact your nearest service center!

Note! To open downloaded files you need acrobat reader or similar pdf reader program. In addition, some files are archived,so you need WinZip or WinRar to open that files. Also some files are djvu so you need djvu viewer to open them.These free programs can be found on this page: needed progs If you use opera you have tofunction to download file!If you cannot download this file, try it with CHROME or FIREFOX browser.

Manual Viessmann Vitopend 100 WH0 PDF

100 PIPS DAILY SET& FORGET by Karl Dittmann June 2010 www.100pipsdailysetforget. com DISCLAIMER Please be aware of the

Our partners will collect data and use cookies for ad personalization and measurement. Learn how we and our ad partner Google, collect and use data

▷ Viessmann Vitopend 100-W User Manuals PDF Download

Baxi MainEco Combi 24 EEcoBlue Advance CombiUser GuideGas Fired Wall Mounted Condensing Combination Boiler24 – 28 – 33 – 40enUnited KingdomPlease keep these instructions in a safe place.If you move house, please hand them over to the next occupier. … MainEco Combi 24 Boiler Operation & user’s manual, 32

Calomax eclipse 3C5 MODELS: 3C5, 3C10 & 3W5 INSTALLATION, OPERATION AND SERVICING INSTRUCTIONSFOR THE ECLIPSE RANGE OF WATER BOILERSPlease read these instructions carefully before operating your boiler for the fi rst timeIssue 2026/07/10DCR :810Calomax LimitedLupton Avenue, Leeds LS9 7DDTel. 0113 249 6681 Fax. 0113 235 0358e-ma … eclipse 3C5 Boiler Installation, operation and servicing instructions, 13

HARGASSNER Classic 12 HARGASSNER Ges mbHA 4952 Weng OÖTel. : +43/7723/5274-0Fax.: +43/7723/[email protected] p e r a t i o n m a n u a lP e l l e t B o i l e rC l a s s i c 1 2 – 2 2EN – V01 04/2019 – 11059730Follow and store this manual … Classic 12 Boiler Operation manual, 64

Viessmann Vitopend 100 Wh2 user manual (10 pages)

View the manual for the Viessmann Vitopend 100 Wh2 here, for free. This manual comes under the category Central heating boilers and has been rated by 8 people with an average of a 8.5. This manual is available in the following languages: -. Do you have a question about the Viessmann Vitopend 100 Wh2 or do you need help? Ask your question here

Below you will find the product specifications and the manual specifications of the Viessmann Vitopend 100 Wh2.

Questions & answers

Can’t find the answer to your question in the manual? You may find the answer to your question in the FAQs about the Viessmann Vitopend 100 Wh2 below.

What is the ideal room temperature? Most people find that the ideal room temperature is between 19 and 22 degrees Celsius.

Is the manual of the Viessmann Vitopend 100 Wh2 available in English? Unfortunately, we do not have the manual for the Viessmann Vitopend 100 Wh2 available in English. This manual is available in -.

Is your question not listed? Ask your question here

키워드에 대한 정보 viessmann vitopend 100 pdf

다음은 Bing에서 viessmann vitopend 100 pdf 주제에 대한 검색 결과입니다. 필요한 경우 더 읽을 수 있습니다.

이 기사는 인터넷의 다양한 출처에서 편집되었습니다. 이 기사가 유용했기를 바랍니다. 이 기사가 유용하다고 생각되면 공유하십시오. 매우 감사합니다!

사람들이 주제에 대해 자주 검색하는 키워드 Viessmann Vitopend 100

• 동영상
• 공유
• 카메라폰
• 동영상폰
• 무료
• 올리기

Viessmann # #Vitopend #100

---

YouTube에서 viessmann vitopend 100 pdf 주제의 다른 동영상 보기

주제에 대한 기사를 시청해 주셔서 감사합니다 Viessmann Vitopend 100 | viessmann vitopend 100 pdf, 이 기사가 유용하다고 생각되면 공유하십시오, 매우 감사합니다.

Руководства по ассортименту, руководства по установке, руководства пользователя

• Домовладельцы
• Торговля
• Новая сборка
• Социальное жилье

1. Дом
2. Торговля
3. Техническая поддержка
4. Литература по продуктам

Перейдите по ссылкам ниже, чтобы ознакомиться с литературой по всем нашим котлам Baxi

• Комбинированные котлы
• Тепловые котлы
• Системные котлы

View Baxi Platinum+ 40 кВт Combi

View Baxi 800 Combi

View Baxi 800 System

• Комбинированные котлы
• Системные котлы
• Тепловые котлы
• Возобновляемые источники энергии
• Назад Котлы
• Настенные обогреватели
• Аксессуары и элементы управления

Продукт	Руководство по установке и обслуживанию	Руководство пользователя
Бакси МэйнЭко Комби	Скачать	Скачать
Бакси Аванта Эксклюзив Комби	Скачать	Скачать
Бакси Аванта Плюс Комби	Скачать	Скачать
Baxi Neta-tec GA	Скачать	Скачать
Baxi Duo-tec GA	Скачать	Скачать
Бакси Комби 80 Эко	Скачать	Загрузить
Бакси Комби 105 HE	Загрузить	Загрузить
Baxi Combi Instant 80 HE	Скачать	Загрузить
Baxi Combi Instant 105 HE	Скачать	Скачать
Baxi Combi 80e и 105e	Скачать	Скачать
Baxi Combi Instant 80e и 105e	Скачать	Скачать
Бакси Комби 130 HE	Скачать	Скачать
Baxi Combi 133 HE Plus	Скачать	Скачать
Baxi Combi 100 HE Plus	Скачать	Скачать
Baxi Combi 80 HE Plus	Скачать	Скачать
Baxi EcoBlue + Combi	Скачать	Скачать
Бакси Комби 100	Скачать	Скачать
Baxi Combi 100 LPG	Скачать	Скачать
Baxi EcoBlue Advance Combi	Скачать	Скачать

Продукт	Руководство по установке и обслуживанию	Руководство пользователя
Система Baxi MainEco	Скачать	Скачать
Система Baxi Avanta Plus	Скачать	Скачать
Система Baxi Megaflo Compact GA	Скачать	Скачать
Система Baxi EcoBlue	Скачать	Скачать

Продукт	Руководство по установке и обслуживанию	Руководство пользователя
Baxi MainEco Heat	Скачать	Скачать
Бакси Аванта Хит	Скачать	Скачать
Бакси Соло 2 RS	Скачать	Скачать
Бакси Соло 3 ПФ	Скачать	Скачать
Бакси Соло 3 ПФЛ	Скачать	Скачать
Baxi EcoBlue Advance Heat	Скачать	Скачать
Baxi EcoBlue Heat	Скачать	Скачать
Бакси 200 Хит	Скачать	Скачать

Товар	Руководство по установке и обслуживанию	Руководство пользователя
Baxi Geoflo Single	Скачать	Недоступно
Бакси ГеофлоТвин	Скачать	Скачать
Бакси Соларфло	Скачать	Скачать
Бакси Биофло	Часть 1 Часть 2	Часть 1 Часть 2



Продукт	Руководство по установке и обслуживанию	Руководство пользователя
Котел Baxi Bermuda BBU HE	Скачать	Недоступно

В настоящее время файлы литературы отсутствуют. Если вам нужна поддержка, позвоните по номеру 0330 678 0917.

В настоящее время нет доступных файлов литературы. Если вам нужна поддержка, позвоните по номеру 0330 678 09.17.

Инструкции по эксплуатации котлов Baxi – Инструкции по эксплуатации котлов

Инструкции по эксплуатации котлов Baxi

Ниже приведены инструкции по эксплуатации котлов. Вы можете воспользоваться поисковой строкой, чтобы быстрее найти руководство по эксплуатации вашего котла.

GC №	URL	Модель	Тип топлива
32-032-55	Скачать	Baxi 740FS	Газ/газ
32-032-56	Скачать	Газовые камины Baxi серии 741	NG/LPG
32-032-57	Скачать	Газовые камины Baxi серии 746	NG/LPG
32-032-58	Скачать	Газовые камины Baxi серии 750	NG/LPG
32-032-59	Скачать	Baxi 754 Series Gas Fire	NG/LPG
32-032-61	Скачать	Газовые камины Baxi серии 748	NG/LPG
32-032-62	Скачать	Серия Baxi 347	NG
32-032-63	Загрузить	Baxi Серия 946 Gas Fire	NG/LPG
32-075-12A	Скачать	Baxi Wentworth Classic	NG
32-075-13A	Скачать	Baxi Wentworth PFC Classic	NG
32-075-14A	Загрузить	Baxi Wentworth Classic Дымоход	NG
32-075-15A	Скачать	Baxi Wentworth DeLuxe	NG
32-075-16A	Загрузка	Baxi Wentworth PCF DeLuxe	NG
32-075-18A	Скачать	Baxi Kingston 2 Classic	НГ
32-075-19A	Загрузка	Baxi Kingston 2 PCF Classic	NG
32-075-20A	Скачать	Baxi Kingston 2 DeLuxe	NG
32-075-21A	Загрузка	Baxi Kingston 2 PCF DeLuxe	NG
32-075-22	Загрузка	Baxi Belmont 2	NG
32-075-23	Скачать	Baxi Belmont 2 Дымоход	NG
32-075-24	Загрузка	Baxi Grassmere RF	NG
32-075-25	Загрузка	Baxi Grassmere TF	NG
32-075-26	Загрузка	Baxi Windermere RF	NG
32-075-27	Загрузка	Baxi Windermere TF	NG
32-075-28	Загрузка	Baxi Windermere RF	LPG
32-075-29	Скачать	Baxi Windermere TF	LPG
32-077-29	Скачать	Baxi Baroque	NG
32-077-30	Скачать	Baxi Arena	NG
32-077-34	Скачать	Baxi Arena Super	НГ
32-077-35	Скачать	Baxi Baroque Super	NG
32-077-36	Скачать	Baxi Solaire Super	NG
32-077-37	Скачать	Baxi Ebony Super	NG/LPG
35-075-01A	Загрузка	Baxi Brazilia F 5	NG
35-075-02A	Скачать	Бакси Бразилия F5 S	NG
35-075-03A	Загрузка	Baxi Brazilia F8 S	NG
35-075-04A	Скачать	Baxi Brazilia F5 [LPG]	LPG
35-075-05A	Скачать	Baxi Brazilia F5 S [LPG]	LPG
35-075-06A	Скачать	Baxi Brazilia F8 S [LPG]	LPG
35-075-09	Download	Baxi Brazilia Comfortstat F8ST Дуб	NG
35-077-15	Загрузка	Baxi Brazilia Slimline 5	NG
35-077-16	Загрузка	Baxi Brazilia Slimline 5 S	NG
35-077-17	Загрузка	Baxi Brazilia Slimline 8 S	NG
37-075-01А	Загрузить	Baxi Bermuda GF3 Супер обновление	NG
37-075-02A	Загрузка	Baxi Bermuda SL3 Обновление	NG
37-075-03A	Скачать	Baxi Bermuda LFE5 Супер обновление	NG
37-075-04A	Скачать	Baxi Bermuda VP3 Renewal	NG
37-075-05A	Скачать	Baxi Bermuda SP3 Обновление	NG
37-075-06A	Загрузка	Baxi Bermuda RG3 Обновление	NG
37-075-07A	Загрузка	Baxi Bermuda C5 – Обновление	NG
37-075-08A	Загрузка	Baxi Bermuda C5W (Дуб) — обновление	NG
37-075-09A	Загрузить	Baxi Bermuda C5W (красное дерево) — Обновление	НГ
37-075-10A	Скачать	Baxi Bermuda PW5 DeLuxe – Обновление	NG
37-075-17	Скачать	Baxi Bermuda C5W (красное дерево) [LPG]	LPG
37-075-54	Download	Baxi Bermuda Inset 3 KS Super	NG
37-075-55	Download	Baxi Bermuda Inset 3 FS Super	NG
37-075-56	Download	Baxi Bermuda Inset 3 BS Super	NG
37-075-57	Download	Baxi Bermuda Inset 3 TS Super	NG
37-075-62	Download	Baxi Bermuda Inset 3 BB Super	NG
37-075-63	Download	Baxi Bermuda Inset 3 CB Super	NG
37-075-64	Download	Baxi Bermuda Inset 3 SC Super	NG
37-075-65	Download	Baxi Bermuda Inset 3 BC Super	NG
37-077-09	Загрузка	Baxi Bermuda PW3 Fire	NG
37-077-10	Загрузка	Baxi Bermuda C3 Fire	NG
37-077-17	Скачать	Baxi Bermuda VP Fire Front	Газ/газ
37-077-18	Download	Baxi Bermuda SP Fire Front	NG/LPG
37-077-20	Загрузка	Baxi Bermuda C3W	NG
37-077-21	Скачать	Baxi PW3 DeLuxe	NG
37-077-59	Скачать	Baxi Bermuda GF3 Super	NG
37-077-60	Скачать	Baxi Bermuda SL3	NG
37-077-61	Скачать	Baxi Bermuda LFE5 Super	NG
37-077-62	Загрузка	Baxi Bermuda VP 3	NG
37-077-63	Загрузка	Baxi Bermuda SP 3	NG
37-077-64	Загрузка	Baxi Bermuda RG3	NG
37-077-65	Скачать	Baxi Bermuda C5	NG
37-077-66	Скачать	Baxi Bermuda C5W — Дуб	NG
37-077-67	Загрузка	Baxi Bermuda C5W	NG
37-077-68	Скачать	Baxi Bermuda PW5 DeLuxe	NG
37-077-69	Скачать	Baxi Bermuda GF3 Super [сжиженный газ]	сжиженный газ
37-077-70	Скачать	Baxi Bermuda SL3 [LPG]	LPG
37-077-72	Загрузка	Baxi Bermuda VP 3 Пропан	NG/LPG
37-077-74	Скачать	Baxi Bermuda C5 [LPG]	LPG
41-070-23	Скачать	Система Baxi EcoBlue 12 ErP	НГ
41-070-24	Загрузить	Система Baxi EcoBlue 15 ErP	NG
41-070-25	Загрузить	Система Baxi EcoBlue 18 ErP	NG
41-070-26	Скачать	Система Baxi EcoBlue 24 ErP	NG
41-070-27	Скачать	Система Baxi EcoBlue 28 ErP	NG
41-070-28	Скачать	Система Baxi EcoBlue 32 ErP	NG
41-075-01	Скачать	Baxi Solo 2 70PF	NG
41-075-02	Скачать	Бакси Барселона	NG
41-075-03	Загрузка	Система Baxi Barcelona	NG
41-075-04	Загрузка	Baxi Solo 3 30 PF	NG
41-075-05	Скачать	Baxi Solo 3 40 PF	NG
41-075-06	Скачать	Baxi Solo 3 50 PF	NG
41-075-07	Скачать	Baxi Solo 3 60 PF	NG
41-075-08	Скачать	Baxi Solo 3 70 PF	NG
41-075-09	Скачать	Baxi Solo 3 80 PF	НГ
41-075-12	Загрузка	Система Baxi Solo 3 30 PF	NG
41-075-13	Загрузка	Система Baxi Solo 3 40 PF	NG
41-075-14	Скачать	Система Baxi Solo 3 50 PF	NG
41-075-15	Загрузка	Система Baxi Solo 3 60 PF	NG
41-075-16	Download	Baxi Solo 3 70 PF System	NG
41-075-17	Скачать	Система Baxi Solo 3 80 PF	NG
41-075-18	Скачать	Baxi System 35/60	NG/LPG
41-075-19	Загрузка	Система Baxi 60/100	NG/LPG
41-075-20	Скачать	Baxi Solo 3 PFL 30	НГ
41-075-21	Скачать	Baxi Solo 3 PFL 40	NG
41-075-22	Скачать	Baxi Solo 3 PFL 50	NG
41-075-23	Скачать	Baxi Solo 3 PFL 60	NG
41-075-24	Скачать	Baxi Solo 3 PFL 70	NG
41-075-25	Скачать	Система Baxi Solo 3 PFL 30	NG
41-075-26	Загрузка	Система Baxi Solo 3 PFL 40	NG
41-075-27	Загрузка	Система Baxi Solo 3 PFL 50	NG
41-075-28	Загрузка	Система Baxi Solo 3 PFL 60	NG
41-075-29	Скачать	Система Baxi Solo 3 PFL 70	НГ
41-075-30	Скачать	Baxi Solo 3 PFL 80	NG
41-075-31	Скачать	Система Baxi Solo 3 PFL 80	NG
41-075-32	Скачать	Baxi 100HE	NG
41-075-34	Загрузка	Baxi 100/2 HE Plus	NG
41-075-43	Скачать	Система Baxi 100 HE Plus	NG
41-075-44	Скачать	Baxi Solo 30 HE	NG
41-075-45	Скачать	Baxi Solo 24 HE	NG
41-075-46	Скачать	Baxi Solo 15 HE	NG
41-075-47	Загрузка	Baxi Megaflo System 24 HE	NG
41-075-48	Download	Baxi Megaflo System 28 HE	NG
41-075-50	Скачать	Baxi Solo 12 HE	NG
41-075-51	Скачать	Baxi Solo 18 HE	NG
41-075-52	Загрузка	Baxi Megaflo System 15 HE	NG
41-075-53	Загрузить	Baxi Megaflo System 18 HE	НГ
41-075-54	Загрузка	Baxi Megaflo System 32 HE	NG
41-075-55	Загрузка	Baxi Megaflo System 15 HE A	NG
41-075-56	Загрузка	Baxi Megaflo System 18 HE A	NG
41-075-57	Загрузка	Baxi Megaflo System 24 HE A	NG
41-075-58	Загрузка	Baxi Megaflo System 28 HE A	NG
41-075-59	Загрузка	Baxi Megaflo System 32 HE A	NG
41-075-65	Загрузка	Baxi Solo 12 HE A	NG
41-075-66	Скачать	Baxi Solo 15 HE A	NG
41-075-67	Скачать	Baxi Solo 18 HE A	НГ
41-075-68	Загрузка	Baxi Solo 24 HE A	NG
41-075-69	Загрузка	Baxi Solo 30 HE A	NG
41-075-70	Download	Baxi Megaflo 2 System 12 Compact GA	NG/LPG
41-075-71	Download	Baxi Megaflo 2 System 15 Compact GA	NG/LPG
41-075-72	Download	Baxi Megaflo 2 System 18 Compact GA	NG/LPG
41-075-73	Download	Baxi Megaflo 2 System 24 Compact GA	NG/LPG
41-075-74	Download	Baxi Megaflo 2 System 28 Compact GA	NG/LPG
41-075-75	Download	Baxi Megaflo 2 System 32 Compact GA	NG/LPG
41-077-05	Скачать	Baxi WM 381 RS	NG
41-077-06	Скачать	Baxi WM 532 RS	NG
41-077-07	Скачать	Baxi WM 281 RS	NG
41-077-09	Скачать	Baxi WM 402 OF	NG
41-077-10	Скачать	Baxi WM 552 OF	НГ
41-077-11	Скачать	Baxi FS 401S RS	NG
41-077-12	Скачать	Baxi FS 501S RS	NG
41-077-13	Скачать	Baxi FS 401 RS	NG
41-077-14	Скачать	Baxi FS 501 RS	NG
41-077-25	Скачать	Baxi FS 601S RS	NG
41-077-26	Скачать	Baxi FS 701S RS	NG
41-077-27	Скачать	Baxi FS 801S RS	NG
41-077-28	Скачать	Baxi FS 601 RS	NG
41-077-29	Скачать	Baxi FS 701 RS	NG
41-077-30	Скачать	Baxi FS 801 RS	NG
41-077-34	Скачать	Baxi WM 51/3 RS	NG
41-077-35	Скачать	Baxi WM 38/3 RS	NG
41-077-36	Скачать	Baxi WM 30/3 RS	NG
41-077-39	Скачать	Baxi WM 20/3 RS	NG
41-077-41	Загрузка	Baxi 50 HE Plus	NG
41-077-42	Загрузка	Baxi 80 HE Plus	NG
41-077-46	Скачать	Baxi Solo 20/4 RS	NG
41-077-47	Скачать	Baxi Solo 30/4 RS	NG
41-077-48	Скачать	Baxi Solo 40/4 RS	NG
41-077-49	Скачать	Baxi Solo 50/4 RS	NG
41-077-50	Скачать	Baxi Solo 60/4 RS	NG
41-077-52	Скачать	Baxi Solo WM 30/4 PF	NG
41-077-53	Скачать	Baxi Solo WM 40/4 PF	NG
41-077-54	Скачать	Baxi Solo WM 50/4 PF	NG
41-077-55	Скачать	Baxi Solo WM 70/4 PF	NG
41-077-71	Скачать	Baxi Solo 2 30PF	NG
41-077-72	Скачать	Baxi Solo 2 40PF	NG
41-077-73	Скачать	Baxi Solo 2 50PF	NG
41-077-74	Скачать	Baxi Solo 2 60PF	NG
41-077-75	Скачать	Baxi Solo 2 80PF	NG
41-077-76	Скачать	Baxi Solo 2 30RS	NG
41-077-77	Скачать	Baxi Solo 2 40RS	NG
41-077-78	Скачать	Baxi Solo 2 50RS	NG
41-077-79	Скачать	Baxi Solo 2 60RS	NG
41-077-80	Скачать	Baxi Boston 2 40 OF	NG
41-077-81	Скачать	Baxi Boston 2 50 OF	NG
41-077-82	Скачать	Baxi Boston 2 60 OF	NG
41-077-83	Скачать	Бакси Бостон 2 70 ИЗ	НГ
41-077-84	Скачать	Baxi Boston 2 80 OF	NG
41-077-85	Загрузка	Baxi Boston 2 40 RS	NG
41-077-86	Загрузка	Baxi Boston 2 50 RS	NG
41-077-87	Загрузка	Baxi Boston 2 60 RS	NG
41-077-88	Скачать	Бакси Бостон 2 70 RS	NG
41-077-89	Загрузка	Baxi Boston 2 80 RS	NG
41-077-95	Скачать	Система Baxi EcoBlue 12	NG
41-077-96	Загрузка	Система Baxi EcoBlue 15	NG
41-077-97	Загрузка	Система Baxi EcoBlue 18	NG
41-077-98	Скачать	Система Baxi EcoBlue 24	NG
41-077-99	Загрузка	Система Baxi EcoBlue 28	NG
41-470-01	Загрузка	Система Baxi EcoBlue 32	NG
41-470-02	Скачать	Baxi EcoBlue 12 Heat	NG
41-470-03	Скачать	Baxi EcoBlue 15 Heat	NG
41-470-04	Скачать	Baxi EcoBlue 18 Heat	NG
41-470-05	Скачать	Baxi EcoBlue 21 Heat	NG
41-470-06	Скачать	Baxi EcoBlue 24 Heat	NG
41-470-07	Скачать	Baxi EcoBlue Advance 13 Heat	NG
41-470-08	Download	Baxi EcoBlue Advance 16 Heat	NG
41-470-09	Download	Baxi EcoBlue Advance 19 Heat	NG
41-470-10	Скачать	Baxi EcoBlue Advance 25 Heat	NG
41-470-11	Скачать	Baxi EcoBlue Advance 30 Heat	NG
41-470-13	Загрузка	Система Baxi MainEco 18	NG
41-470-14	Скачать	Baxi MainEco System 24	NG
41-470-18	Загрузить	Baxi Megaflo 15 System ErP	NG
41-470-19	Загрузить	Система ErP Baxi Megaflo 18	NG
41-470-20	Скачать	Система Baxi Megaflo 24 ErP	НГ
41-470-21	Загрузить	Система Baxi Megaflo 28 ErP	NG
41-470-22	Скачать	Baxi Megaflo 32 System ErP	NG
41-470-23	Скачать	Система Baxi EcoBlue 12 ErP
41-470-24	Скачать	Система Baxi EcoBlue 15 ErP
41-470-25	Скачать	Система Baxi EcoBlue 18 ErP
41-470-26	Скачать	Система Baxi EcoBlue 24 ErP
41-470-27	Скачать	Система Baxi EcoBlue 28 ErP
41-470-28	Скачать	Система Baxi EcoBlue 32 ErP
41-470-29	Скачать	Baxi EcoBlue 12 Heat ErP	NG
41-470-30	Скачать	Baxi EcoBlue 15 Heat ErP	NG
41-470-31	Скачать	Baxi EcoBlue 18 Heat ErP	NG
41-470-32	Скачать	Baxi EcoBlue 21 Heat ErP	NG
41-470-33	Скачать	Baxi EcoBlue 24 Heat ErP	NG
41-470-34	Скачать	Baxi EcoBlue Advance 13 Heat ErP	NG
41-470-35	Скачать	Baxi EcoBlue Advance 16 Heat ErP	NG
41-470-36	Download	Baxi EcoBlue Advance 19 Heat ErP	NG
41-470-37	Download	Baxi EcoBlue Advance 25 Heat ErP	NG
41-470-38	Скачать	Baxi EcoBlue Advance 30 Heat ErP	НГ
41-470-40	Download	Baxi MainEco 15 Heat Erp	NG
41-470-41	Download	Baxi MainEco 18 Heat Erp	NG
41-470-42	Download	Baxi MainEco 24 Heat Erp	NG
41-470-55	Скачать	Baxi EcoBlue Advance 21 Heat ErP
44-075-01	Download	Baxi Bermuda Inset 2 Boiler 50/4 BBU	NG
44-075-03	Загрузка	Baxi Bermuda 50/4 E Вставка 2 BBU	NG
44-075-06	Скачать	Baxi Bermuda 51/5	NG
44-075-07	Download	Baxi Bermuda Inset 3 Back Boil Unit 50/5	NG
44-075-08	Скачать	Вставка Baxi Bermuda 3 50/6	NG
44-075-09	Загрузка	Baxi Bermuda HE 15	NG
44-077-43	Скачать	Baxi Bermuda 675PW	NG
44-077-44	Скачать	Baxi Bermuda 675S	NG
44-077-45	Скачать	Baxi Bermuda 675C	NG
44-077-46	Загрузка	Baxi Bermuda 675W	NG
44-077-47	Загрузка	Baxi Bermuda 675 LFE (только кат. 1 N)	NG
44-077-49	Загрузка	Baxi Bermuda 401 Только котел	NG
44-077-51	Скачать	Baxi Bermuda 25/1	NG
44-077-60	Скачать	Бакси Бермуды 45/3 E	NG
44-077-61	Загрузка	Baxi Bermuda 45/3 M	NG
44-077-62	Загрузка	Baxi Bermuda 57/3 E	NG
44-077-63	Скачать	Baxi Bermuda 57/3 M	NG
44-077-71	Загрузка	Baxi Bermuda 45/4 M	NG
44-077-72	Скачать	Baxi Bermuda 57/4 M	NG
44-077-73	Загрузка	Baxi Bermuda 45/4 E	NG
44-077-74	Загрузить	Baxi Bermuda 57/4 E	NG
44-077-75	Загрузка	Baxi Bermuda 553 Задний котел (пропан)	LPG
47-075-01	Загрузка	Baxi Bahama 100 (S. I.T)	Газ/газ
47-075-02	Загрузка	Baxi Bahama 100 (Honeywell)	NG
47-075-03	Скачать	Baxi Maxflow Combi WM	NG/LPG
47-075-04	Загрузка	Baxi 130 HE	NG
47-075-05	Загрузка	Baxi Combi 80Eco	NG
47-075-06	Скачать	Baxi 80e Combi	NG/LPG
47-075-07	Скачать	Baxi Combi 80 Maxflue	NG/LPG
47-075-08	Загрузка	Baxi 105e Combi	NG/LPG
47-075-09	Скачать	Baxi Instant 105e	NG/LPG
47-075-10	Скачать	Baxi Maxflow Combi FS	NG/LPG
47-075-13	Скачать	Baxi Instant 80e	NG/LPG
47-075-14	Загрузка	Baxi Combi 133 HE Plus	NG
47-075-15	Загрузка	Baxi Combi 100 HE Plus	NG
47-075-16	Загрузка	Baxi Combi 80 HE Plus	NG
47-075-17	Скачать	Baxi Instant 80 HE Combi	NG/LPG
47-075-18	Скачать	Baxi 105 HE Combi	NG/LPG
47-075-19	Скачать	Baxi Instant 105 HE Combi	NG/LPG
47-075-20	Загрузка	Baxi Platinum Combi 24 HE	NG
47-075-21	Скачать	Baxi Platinum Combi 28 HE	НГ
47-075-22	Загрузка	Baxi Platinum Combi 33 HE	NG
47-075-23	Загрузка	Baxi Duo-tec Combi 24 HE	NG
47-075-24	Загрузка	Baxi Duo-tec Combi 33 HE	NG
47-075-25	Загрузка	Baxi Duo-tec Combi 28 HE	NG
47-075-26	Download	Baxi Duo-tec Combi 40 HE	NG
47-075-27	Загрузка	Baxi Platinum Combi 24 HE	NG
47-075-28	Загрузка	Baxi Platinum Combi 28 HE	NG
47-075-29	Загрузка	Baxi Platinum Combi 33 HE	NG
47-075-30	Скачать	Baxi Platinum Combi 40 HE	НГ
47-075-31	Загрузка	Baxi Platinum Combi 24 HE A	NG
47-075-32	Загрузка	Baxi Platinum Combi 28 HE A	NG
47-075-33	Загрузка	Baxi Platinum Combi 33 HE A	NG
47-075-34	Загрузка	Baxi Platinum Combi 40 HE A	NG
47-075-35	Download	Baxi Duo-tec Combi 24 HE A	NG
47-075-36	Download	Baxi Duo-tec Combi 28 HE A	NG
47-075-37	Download	Baxi Duo-tec Combi 33 HE A	NG
47-075-38	Download	Baxi Duo-tec Combi 40 HE A	NG
47-075-39	Скачать	Baxi Duo-tec Combi 28 HE LPG	LPG
47-075-51	Download	Baxi Neta-tec Combi 24 GA	NG/LPG
47-075-52	Download	Baxi Neta-tec Combi 28 GA	NG/LPG
47-075-53	Download	Baxi Neta-tec Combi 33 GA	NG/LPG
47-075-54	Скачать	Baxi Duo-tec 2 Combi 24 GA	Газ/газ
47-075-55	Download	Baxi Duo-tec 2 Combi 28 GA	NG/LPG
47-075-56	Download	Baxi Duo-tec 2 Combi 33 GA	NG/LPG
47-075-57	Download	Baxi Duo-tec 2 Combi 40 GA	NG/LPG
47-075-61	Загрузка	Baxi Platinum 2 Combi 28 GA	NG
47-075-62	Загрузка	Baxi Platinum 2 Combi 33 GA	NG
47-075-63	Загрузка	Baxi Platinum 2 Combi 40 GA	NG
47-075-64	Download	Baxi Neta-tec Plus Combi 24 GA	NG/LPG
47-075-65	Download	Baxi Neta-tec Plus Combi 28 GA	NG/LPG
47-075-66	Download	Baxi Neta-tec Plus Combi 33 GA	NG/LPG
47-075-81	Скачать	Baxi EcoBlue 24 Combi	NG
47-075-82	Скачать	Baxi EcoBlue 28 Combi	NG
47-075-83	Скачать	Baxi EcoBlue 33 Combi	NG
47-075-84	Скачать	Baxi EcoBlue Plus 24 Combi	НГ
47-075-85	Скачать	Baxi EcoBlue Plus 28 Combi	NG
47-075-86	Скачать	Baxi EcoBlue Plus 33 Combi	NG
47-075-87	Скачать	Baxi EcoBlue Advance 24 Combi	NG
47-075-88	Скачать	Baxi EcoBlue Advance 28 Combi	NG
47-075-89	Загрузка	Baxi EcoBlue Advance 33 Combi	NG
47-075-90	Загрузка	Baxi EcoBlue Advance 40 Combi	NG
47-075-91	Загрузка	Baxi EcoBlue Advance 28 Combi ERP	NG
47-075-92	Загрузка	Baxi EcoBlue Advance 33 Combi ERP	NG
47-075-93	Download	Baxi MainEco Combi 24	NG
47-075-94	Скачать	Baxi MainEco Combi 28	NG
47-075-95	Скачать	Baxi MainEco Combi 35	NG
47-075-96	Скачать	Baxi Duo-tec 24 Combi ErP	NG
47-075-97	Скачать	Baxi Duo-tec 28 Combi ErP	НГ
47-075-98	Скачать	Baxi Duo-tec 28 LPG Combi ErP	LPG
47-075-99	Скачать	Baxi Duo-tec 33 Combi ErP	NG
47-077-01	Скачать	Baxi Genesis 80	NG/LPG
47-077-02	Скачать	Baxi Genesis 96	NG/LPG
47-077-03	Скачать	Baxi Duo-tec 40 Combi ErP	NG
47-077-04	Скачать	Baxi Platinum 24 Combi ErP	NG
47-077-05	Скачать	Baxi Platinum 28 Combi ErP	NG
47-077-06	Скачать	Baxi Platinum 33 Combi ErP	NG
47-077-07	Скачать	Baxi Platinum 40 Combi ErP	НГ
47-077-08	Скачать	Baxi EcoBlue Plus 24 Combi ErP	NG
47-077-09	Скачать	Baxi EcoBlue Plus 28 Combi ErP	NG
47-077-10	Скачать	Baxi EcoBlue Plus 33 Combi ErP	NG
47-077-14	Download	Baxi EcoBlue Advance 24 Combi ErPD	NG
47-077-15	Скачать	Baxi EcoBlue Advance 28 Combi ErPD	NG
47-077-16	Download	Baxi EcoBlue Advance 33 Combi ErPD	NG
47-077-17	Download	Baxi EcoBlue Advance 24 Combi ErPD	NG
47-077-21	Скачать	Baxi Combi 224	NG
47-077-22	Скачать	Baxi Combi 228	NG
47-077-23	Скачать	Baxi Combi 424	NG
47-077-24	Скачать	Baxi Combi 428	NG
47-077-38	Скачать	Baxi Combi 825	NG
47-077-39	Скачать	Baxi Combi 830	NG
47-077-40	Загрузка	Baxi Combi 836	NG
	Последнее обновление: 18. 03.20

Выше приведены инструкции по эксплуатации котлов Baxi. Любые конкретные руководства, которые вы не можете найти, пожалуйста, свяжитесь с нами. Окно поиска Для поиска по номеру GC вы можете заключить его в речевые метки, например, «41-xxx-xx», или ввести комбинацию, например «41 567». Вы можете попробовать другие комбинации, чтобы найти конкретную модель, которая вам нужна.

Не можете найти руководство? отправьте запрос через форму запроса руководств

Схема подключения и инструкция по настройке

В перечне достоинств газового отопительного оборудования Бакси лидирующие позиции занимают отличная работа, надежность и исключительно высокий уровень комфорта эксплуатации. Котлы этой марки заслуженно признаны мировыми и отечественными потребителями. Наиболее востребованы практичные настенные модели.

Ответственный производитель предупреждает: монтаж газовых котлов Baxi должен производиться представителями газоснабжающих организаций. Однако информация о специфике и этапах работы нужна всем владельцам агрегатов. Ознакомиться с ними не помешает для контроля работы нанятых подрядчиков и дальнейшей эксплуатации. Вы согласны?

Мы расскажем о том, как установить газоперерабатывающие теплогенераторы от Baxi S.p.A. В нашей статье мы представляем технологические нюансы и особенности настройки. Здесь вы найдете рекомендации опытных газовиков, соблюдение которых избавит от нарушений в работе и опасных ситуаций.

Содержание статьи:

• Особенности газового оборудования Baxi
  • Приборы контроля работы и защиты
  • Специализированные агрегатные системы Bucksi
• Тонкости установки и нюансы настройки
  • Этапы подключения котла к коммуникациям
  • Пусконаладочные работы
• Рекомендации по снижению эксплуатационных расходов
• Выводы и полезное видео по теме Baxi 910 11 900 газ 900 спецификация

  В ассортименте торговых предложений, предлагаемых покупателем Baxi S. p.A., есть напольные и настенные блоки. Первые приобретаются для автономного отопления в просторных загородных домах, промышленных или коммерческих объектах. Вторые пользуются успехом у владельцев квартир, небольших коттеджей и частных домов небольшой площади.

  И настенные, и напольные модели этой марки выпускаются с одним или двумя теплообменниками. Каждый теплообменник предназначен для нагрева среды одного контура. Одноконтурные котлы предназначены для подготовки теплоносителя, двухконтурные – для обслуживания системы отопления и подачи горячей воды к смесителям.

  Фотогалерея

  Фото

  Международный концерн Baxi S.p.A, работающий в семи странах Европы, предлагает мировому потребителю богатый ассортимент оборудования для организации автономных схем отопления и горячего водоснабжения

  Котлы Бакси устанавливаются в жилых домах, в производственных цехах, мастерских и торговых объектах

  Под маркой Baxi производят настенные и напольные модели котлов. Первые подходят для обустройства помещений площадью до 240 м². Если площадь объекта больше, используются напольные агрегаты

  В серии торговых предложений от Baxi S.p.A. представлены одноконтурные и двухконтурные модели как напольного, так и настенного исполнения

  Практически все модели Бакси оснащены насадками для подключение выносного котла

  Оборудование для подогрева теплоносителя и подачи горячей воды, смесители просты в управлении

  Оборудование Baxi S.p.A. работает как от магистрального, так и от сжиженного газа. На боковой панели устройства указано, какое топливо возможно для использования

  Среди предложений концерна есть варианты с открытой и закрытой камерой сгорания. Модели с закрытой камерой более безопасны, а потому более популярны

  Котлы Baxi при организации автономного отопления

  Отопление офисных помещений

  Котел напольный для обустройства частного дома

  Одноконтурная настенная модель

  Подключение выносного котла

  Электронная панель выбора режимов

  Столик сбоку котла

  Прибор с закрытая камера сгорания

  В ассортименте котлов Бакси есть . Атмосферные модели оснащены открытой камерой сгорания, турбинные – закрытой. Первые несколько дешевле и проще в эксплуатации, вторые дороже и сложнее, но гораздо надежнее, а потому и пользуются большей популярностью у потребителей.

  Приборы контроля работы и защиты

  Востребованные на рынке газовые котлы оснащены следующими системами регулирования работы теплогенератора и обеспечения безопасности:

  • Термостат предохранительный. Устройство с датчиком, реагирующим на избыточный нагрев воды. Если он фиксирует температуру выше установленного предела, котел блокируется. Отключение запрещено.
  • Датчик тяги. Устройство, фиксирующее температуру продуктов переработки газа, выводимых из котла. Если они выше 90ºС электронная плата перекрывает подачу газа. Не отключайте ни при каких обстоятельствах.
  • Пламенно-ионизационный датчик. Электрод, контролирующий подачу газа на горелку, выявляющий нарушение подачи голубого топлива или частичное затухание горелки. В случае обнаружения опасных ситуаций система блокирует котел.
  • Реле давления для среднего расхода. Система, позволяющая активировать горелку только в том случае, если давление обрабатываемой среды превышает 0,5 бар.
  • Защита от замерзания. Устройство, автоматически запускающее котел при снижении температуры до +5°С и обеспечивающее его работу до тех пор, пока теплоноситель для подачи в подающий трубопровод не нагреется до +30°С.

  Защита от образования ледяных пробок в система, заполненная теплоносителем или хозяйственно-бытовой водой, не отключается даже при отключении от источника питания всех остальных электрически зависимых систем агрегата. Двухполюсное устройство отключения позволяет оставить его в рабочем состоянии, если котел некоторое время не используется.

  Кроме того, котлы оборудованы системами, обеспечивающими доциркуляцию теплоносителя. Те. после выключения горелки по контуру отопления пройдет еще три минуты. Есть функция, заставляющая циркуляционный насос периодически включаться на 10 минут, если котел не использовался более суток, и еще много полезных нововведений.

  Галерея изображений

  Фото

  Погружные датчики температуры доступны для традиционных и конденсационных котлов. Миниатюрные термисторы чутко реагируют на изменение температуры охлаждающей жидкости

  При достижении температурой охлаждающей жидкости заданных пользователем значений верхнего и нижнего пределов датчик передает сигнал термостату, который прекращает нагрев охлаждающей жидкости или наоборот, запускает

  Датчик подключен к системе электроснабжения котла и к выносному термостату – устройству, позволяющему выбирать и изменять температурный фон в помещении

  Термостаты для газовых котлов марки Baxi выпускаются в механическом и электронном вариантах. Первый вариант проще, к тому же реже ломается, второй удобнее

  Датчики температуры для обычных и конденсационных котлов

  Температурный режим отопительного оборудования

  Термостат механический для котлов Baxi

  Электронное термореле газового котла

  Для считывания фоновой температуры окружающей среды блоки оснащены внутренними и наружными датчиками. С помощью терморегуляторов, к которым они подключены, владельцы обрабатываемых помещений выбирают минимальный и максимальный пределы температуры. В соответствии с этими данными автоматика будет запускать и останавливать нагрев теплоносителя.

  Специализированные агрегатные системы Bucksi

  Отличным вариантом, внедренным технологически и конструктивно, считается возможность регулировки газового клапана котлов Baxi. С помощью имеющегося на устройстве винта можно регулировать мощность, ориентируясь на содержание СО ₂ в дымовом канале.

  Для точной калибровки газового клапана производитель оборудования в технической документации на продукцию прикрепил табл. В нем указаны рабочие параметры агрегата при минимальной и максимальной мощности, а также при соответствующей скорости вращения вентилятора. Регулятор просто должен крутить винты до тех пор, пока на дисплее не появится нужное значение.

  Газовый клапан калибруется с помощью функции 304, которая будет чередоваться с «%» на дисплее. Увеличение и уменьшение мощности с шагом 1%

  В функционале есть крайне полезная функция – самоочистка дымоходных каналов. Производится при работе устройства на полную мощность. Самопроизвольное удаление продуктов сгорания позволяет реже чистить дымоход. Кроме того, это гарантирует стабильность системы и безопасность пользователей.

  Имеется функция дегазации – удаления воздуха из системы, что неизбежно происходит при заполнении отопительного контура водой. Применяют его перед первым пуском, а также после остановки котла и слива воды на теплый период, когда нет необходимости в теплоснабжении.

  Схема отопления, организованная на базе котла Бакси, может включать выносные накопительные водонагреватели и солнечные батареи

  Помимо хорошего набора функций, возможность подключения, реализована практически во всех моделях этой марки. Котел, все еще включенный в контур отопления, можно дополнить, для чего предусмотрены форсунки, и дополнительный насос.

  Тонкости установки и нюансы настройки

  Мы уже отмечали, что установкой, подключением, первым пуском и настройкой параметров работы газового котла Бакси должен заниматься мастер из организации, с которой заключен договор подписано на поставку голубого топлива и на техническое обслуживание газоперерабатывающих установок. После приложения собственных усилий для реализации вышеуказанных действий возможность воспользоваться гарантией теряется.

  Все этапы цикла установки задокументированы. Владельцам котла выдаются бумаги, в которых указано, кто что устанавливал и что подключал. При обнаружении неисправности подрядчик устраняет ее. При обнаружении заводского брака, что бывает крайне редко, газовая служба решает все вопросы по замене и ремонту.

  Фотогалерея

  Фото

  Для установки настенной модели котла подходят кухни, подсобные помещения, прихожие, кубатура которых превышает 7,5 м³. В помещении должно быть окно со свободно открывающейся фрамугой для проветривания и дверь с вентиляционным зазором у пола или решетки

  Основным условием установки газоперерабатывающего оборудования является исправно работающая вытяжная и приточная вентиляция. В случае, если естественный тип вентиляции не справляется с воздухообменом, вытяжные или приточные отверстия предусматривают вентиляторы

  Для установки напольной модели, как правило, выделяют отдельное помещение – котельную. Допускается установка в отапливаемых подъездах и подсобных помещениях. Температура в подсобном помещении, выбранном для размещения котла, не должна опускаться ниже +5ºС

  При использовании двух котлов на греющую воду для отопительных контуров и хозяйственно-бытового водоснабжения их обычно устанавливают в котельных. В таких схемах чаще напольная модель обслуживает отопление, а настенная – ГВС

  Настенный котел в прихожей

  Хорошо функционирующая система вентиляции

  Наружное газовое оборудование в котельной

  Напольно-стеновая модель в котельной

  Обратите внимание, что данные газовые теплогенераторы можно устанавливать в отопительных контурах с любыми отопительными приборами. Не составляют исключения и , но для их работы мощность котла должна быть отрегулирована на 65ºС на входе в питательную трубу. Они подходят для одно- и двухтрубных схем отопления, для тройникового и радиального вариантов.

  Этапы подключения котла к коммуникациям

  Перечислим поэтапно, что должны сделать работники газовой промышленности при монтаже и подключении газового котла типа Бакси.

  Условно весь цикл работ можно разделить на три основные части, это:

  • Подготовка строительных конструкций и коммуникаций. Усиление конструкций по мере необходимости. Прокладка линий для подключения, если это необходимо.
  • Крепление котла к стене и подключение к коммуникациям. Чисто механическая работа, требующая точного соблюдения схемы и рекомендаций производителя агрегата.
  • Выполнение первого запуска и настройка рабочих параметров. За осуществление первого пуска отвечают представители газовой компании. Пользователь может сам установить настройки.

  Все действия выполняются в тщательно продуманном и четко отработанном производителем котла порядке.

  Производитель оборудования для подогрева теплоносителя и горячей воды прикладывает схему подключения в комплектации к агрегату. При подключении коммуникаций необходимо строго следовать инструкции

  Подготовительный период включает в себя:

  • Осмотр помещений для подтверждения возможности установки оборудования с использованием газа.
  • Составление договора на выполнение работ с приложением схемы подключения газового котла с логотипом Бакси и точно рассчитанной сметы. В нем должны быть указаны расценки на работы и стоимость закупаемых фирмой материалов для установки генератора тепловой энергии.
  • Очистка бывшей в употреблении системы отопления и горячего водоснабжения от минеральных отложений и загрязнений, осевших на стенках трубопроводов и приборов в процессе эксплуатации. Производится любым доступным химическим реагентом.
  • Прокладка коммуникаций к месту установки котла. К одноконтурным выводятся только линии отопления и газоснабжения, а к двухконтурным – ветки отопления, газоснабжения и водоснабжения.
  • Установка запорной арматуры на каждой линии связи. Они нужны для отключения агрегата в случае ремонта, аварии, замены.
  • Монтаж грязевого фильтра на обратку системы отопления. Требуется собрать минеральный осадок, который мог остаться после очистки и будет образовываться при нагревании воды.
  • Прокладка отдельной линии питания. Он используется для того, чтобы никакое другое электрическое оборудование не было подключено параллельно устройству, что создает опасность короткого замыкания с опасностью возгорания.

  Соединение систем связи производится с обязательным применением прокладок. Все работы должны выполняться в соответствии с сантехническими нормами.

  Оптимальное расположение электрической розетки относительно газового котла 30-50 см от корпуса. Его монтаж и прокладка ветки электроснабжения осуществляется в соответствии с ПУЭ. Кроме того, необходимо оборудование с использованием трехжильного кабеля с заземляющим проводом.

  Так как Бакси требует электроснабжения для работы водонагревателя и теплоносителя, то к месту установки котла необходимо проложить отдельную линию электропередач. Он должен проходить на расстоянии 30-50 см от корпуса

  В перечень мероприятий по установке котла входит:

  • Монтаж котла. Изготавливается на стене с достаточной для этого несущей способностью. Узел закрепляют анкерными болтами, при необходимости закрывают стену негорючей отделкой, если она выполнена из горючих материалов.
  • Подключение трубопроводов к котлу. Проводится по схеме, прилагаемой производителем к техпаспорту.
  • Монтаж дымохода. Присоединение дымоходов к котлам Бакси осуществляется только с помощью крепежа, поставляемого производителем агрегата.

  К моделям турбин с закрытой камерой сгорания или обычной трубой, соединенной с трубой подачи воздуха к закрытой горелке. Первый вариант проще, но дороже в плане приобретения коаксиальной системы. Однако не факт, что установка двух каналов подачи воздуха и дымоудаления в конечном итоге обойдется дешевле.

  К атмосферным моделям с открытой камерой сгорания подключается обычный дымоход. Вывод продуктов переработки голубого топлива производится либо через стену в уличное пространство, либо в коллективную трубу многоквартирного дома.

  Дымоходы к газовым котлам с логотипом Бакси подключаются с помощью крепежа, который есть в комплекте с устройством. Турбинные модели комплектуются коаксиальными типами дымоходов, атмосферные – обычными, которые рекомендуется дополнить конденсатосборниками

  Колена дымохода позволяют вывести этот воздуховод через стену в любом направлении. Отметим, что сквозь стены ведут в основном к многоэтажкам, этажность которых не превышает пяти уровней. В частных домах предпочтительнее строить вертикальные дымоходы.

  По завершении монтажных работ переходят к первому пуску и настройке.

  Пусконаладочные работы

  При первом пуске газовый котел и контуры, которые он обрабатывает, заполняются транспортируемой по ним средой. В отличие от большинства настенных моделей, способных нагревать в качестве теплоносителя только воду, агрегаты «Бакси» можно заправлять антифризом – водным раствором пропиленгликоля с антифризными добавками.

  Процесс работы котла и отопительного контура производится через патрубок, расположенный в нижней части агрегата. После заправки стравить воздух, затем, при необходимости, таким же образом восполнить объем охлаждающей жидкости.

  После подключения котла к коммуникационным веткам он и связанные с ним системы заполняются водой. Затем их подключают к электросети и открывают доступ к газу. Теперь вы можете настроить

  Вводу в эксплуатацию предшествуют следующие действия:

  • Проверка давления в системе. Оно должно соответствовать рекомендуемым значениям 1-1,5 бар.
  • Подключение котла к электросети.
  • Подача газа в камеру сгорания, для чего необходимо открыть желтый кран на входе газа перед котлом.

  Бывает, что при первом включении агрегат блокируется из-за наличия воздушных пробок в трубах. В случае с котлами Бакси нет необходимости прокачивать пробки вручную, система сама их удалит. Нужно только еще раз нажать кнопку пуска и удерживать ее 2 секунды, пока не сработает горелка.

  Рабочие параметры задаются с помощью электронной панели, расположенной на передней стороне котла. Для выбора режима отопления есть кнопка со стилизованным аккумулятором, для ГВС – кнопка с краном.

  Настройте работу газового котла Baxi по единому алгоритму:

  • Выберите кнопку, отвечающую за нагрев или подготовку санитарной воды.
  • Используйте кнопки +/- для установки соответствующего режима.
  • Нажмите кнопку питания, чтобы электронное управление запомнило установленный параметр.

  Если процедура выполнения задачи выполнена успешно, на дисплее отображается «MEM». Это значит, что котел будет работать, соблюдая именно эти настройки, пока пользователь не решит внести изменения.

  Основы настройки котла освоит совершенно несведущий в тонкостях исполнитель. Нужно просто выбрать функцию, а затем значение, увеличивая или уменьшая начальный показатель

  Нежелание запоминать только что выбранный параметр необходимо подтвердить нажатием кнопки «i». Система, принявшая отказ от изменений, сообщит об этом надписью на дисплее «ESC».

  Для того, чтобы выбрать и установить характеристики котла, кнопки удерживать 6 секунд. Для отображения текущей информации о работе агрегата на кнопку «i» нужно нажать 5 секунд. Если активирована функция «ИНФО», на дисплее отображается «А00», вместо которого появляется температура на выходе из котла с нагретым теплоносителем.

  Затем необходимо проверить динамическое значение давления газа на входе в газовую горелку. При потреблении магистрального топлива оно должно быть 20 мбар. При использовании баллонной смеси с преобладанием пропана величина динамического давления должна быть 37 мбар. Измерения проводятся путем подключения манометра к штуцеру газового клапана.

  Далее отрегулируйте максимальное и минимальное значения давления с помощью регулятора. В этом случае опять же используют газовый клапан, к патрубку которого подключают чувствительный манометр, фиксирующий изменения в мбар. Значения выбираются по данным, приведенным в таблице производителем. Они зависят от модели и типа газа, который будет перерабатываться котлом.

  Показатель давления газа регулируется самым простым способом – поворотом регулировочных винтов. Значение давления зависит от используемой газовой смеси.

  Предлагаемые потребителю газовые подогреватели теплоносителя и горячей воды от Бакси изначально настраивались на переработку магистрального газа. Если котел должен «работать» в автономной системе с группой баллонов или газгольдером, то перед выполнением всех вышеперечисленных настоек производится замена форсунок. А затем изменить напряжение на модуляторе с выбором параметра F02.

  Фотогалерея

  Фото

  Для того, чтобы заменить форсунки, нужно “добраться” до коллектора, расположенного внутри камеры сгорания. Для этого снимите наружную панель камеры сгорания

  После снятия передней панели с камеры сгорания получили доступ к газовой горелке. Его также необходимо снять, открутив два болта по бокам

  Изначально в газовый коллектор котлов Бакси вкручивались патрубки, предназначенные для подачи магистрального газа. Просто выкручиваем их из коллектора

  Вместо витых газовых форсунок устанавливаются новые, диаметр которых рекомендован производителем агрегата в зависимости от типа газовой смеси

  Шаг 1: Снятие передней панели камеры сгорания

  Шаг 2: Снятие газовой горелки

  Шаг 3: Открутите форсунки основного газа

  Шаг 4: Вкрутите форсунки для смеси сжиженного газа

  Рекомендации по снижению эксплуатационных расходов

  Если все рабочие настройки произвести в соответствии с таблицей, приведенной производителем, то оборудование будет очень экономно потреблять энергию, вырабатывая необходимое тепло в необходимом для владельцев объеме.

  Для этого:

  • Для систем с радиаторами или термосифонами выбрать температуру теплоносителя на выходе из котла +60ºС. Повышать его стоит только в том случае, если при работе агрегата комфортного тепла в помещение не поступало.
  • Отрегулируйте температуру в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и других редко посещаемых помещений температуру нагрева можно выбрать ниже средней.
  • Не превышать температурный фон, рекомендованный производителями нагревательных приборов, включаемых в контур.
  • Используйте датчик внутренней и наружной температуры, определяющий повышение/понижение температуры. Соответствующий термостат самостоятельно запускает/останавливает котел по мере необходимости.
  • Установить температуру охлаждающей жидкости по часам с помощью таймера. Ночью, например, можно понизить на 3-5 ºС.

  Следует помнить, что повышая температуру в обрабатываемом помещении всего на 1º мы увеличиваем затраты сразу примерно на 6%.

  Чтобы не менять постоянно температурные параметры охлаждающей жидкости в осенне-весенний сложный период, лучше поставить уличный . Если вам не попалась подходящая модель или нет денег на покупку оригинала, собрать вот такую ​​самоделку можно здесь:

  Галерея изображений

  Фото

  Для изготовления уличного датчика, считывающего температуру наружного воздуха , вы можете купить обычный термистор NTC. В примере использован B57861-S-65-18 на 10 кОм 103 А40 с погрешностью 1%. Устройство установлено в пластиковый корпус от наушников для защиты от атмосферных явлений и завернуто в фольгу для защиты от нагревания солнцем

  Для того, чтобы вывести датчик, нужно просверлить отверстие в стене рядом с котлом. Термистор подключается к котлу витой парой

  С помощью графика, предоставленного корпорацией Baxi, нужно отрегулировать температуру теплоносителя по графику, отображающему ее оптимальные значения при разных показаниях термометра

  Датчик монтируется снаружи основной стены. Желательно для него найти место, не освещаемое прямым солнцем. Со стороны помещения отверстие, просверленное под кабель, слегка запенивают или закрывают пластиковой заглушкой

  Этап 1: Сборка самодельного уличного датчика

  Этап 2: Сверление стены наружу

  Этап 3: Настройка теплоносителя на наружную температуру

  Этап 4: Монтаж датчика наружной температуры

  В случае длительного отсутствия, котел должен быть отключен от электросети, но не должна отключаться система защиты от замерзания. Его отключают только на летний период, в течение которого отказываются от функции отопления, полностью отключая одноконтурную модель и переводя двухконтурную на подачу горячей воды.

  В целях экономии на отоплении не закрывайте батареи ширмами и тяжелыми шторами. Они прервут нормальную циркуляцию воздуха и заставят котел работать на полную мощность без видимой причины.

  Также производитель оборудования не рекомендует микропроветривание помещений, держать фрамуги постоянно приоткрытыми. Лучше открыть окно настежь и проветрить «залпом», чем долгое время искусственно занижать показания датчика комнатной температуры. Доказано на практике, что экономичнее.

  При использовании функции водоподготовки лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание в смесителе нагретой и холодной воды. Поверьте, благодаря такому решению тепловая энергия, вырабатываемая генератором, не будет потрачена зря. Кроме того, на внутренних стенках не будет оседать известковый налет.

  Выводы и полезное видео по теме

  Этапы установки, подключения и настройки котла от Baxi наглядно продемонстрирует следующее видео:

  Информация о процессе монтажа настенного котла Бакси и правилах его подключения необходимы для контроля приглашенных исполнителей. К сожалению, не все они радуют добросовестным отношением к работе и знанием всех нюансов. Если владелец газоиспользующего агрегата заботится о собственной безопасности и нормальной работе прибора, представленная нами информация не будет лишней.

  Хотите поговорить о том, как установить и настроить котел с логотипом Бакси в своем доме или на даче? У вас есть полезная информация по теме, которая будет полезна будущим владельцам агрегата? Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фото по теме статьи, задавайте вопросы.

  Baxi Combi Instant 105e Руководство пользователя

  카테고리 없음 автор: bistvilanrut1981 2021. 6. 5.

  1. Baxi Combi Instant 105e Руководство пользователя PDF
  2. Baxi Combi котел 105 HE Руководство по установке
  9. ПАРТЕНИЯ N. ПАРТЕНИЯ N. ПАРТЕНИЯ N. ПАРТЕНИЯ N. ПАРТЕНИЯ N. 248728

  400	DEFLEACT ASSERCLY 93	68,38 £
  401	КЛАПАН-ДИФФЕРЕНЦИАЛ-ГВС Baxi часть № о. 248734	54,37 фунтов стерлингов
  402	ДИАФРАГМА-ГВС/ДИФФ-МГНОВЕННАЯ Baxi часть № o. 248838	7,86 фунтов стерлингов
  403	ЗАЖИМ Baxi часть № o. 248736	3,40 фунта стерлингов
  404	ФИКСАТОР МИКРОСКЛЮЧАТЕЛЯ Baxi деталь № o. 247757	2,43 фунта стерлингов
  405	УПЛОТНИТЕЛЬНАЯ ШАЙБА G. 3/4 Baxi часть № o. 247745	2,35 фунта стерлингов
  406	ТРУБКА В СБОРЕ-БАЙПАС Baxi часть № o. 248726	18,28 фунтов стерлингов
  407	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Baxi часть № о. 248018	2,37 фунта стерлингов
  408	ЗАЖИМ ДЛЯ КРЕПЛЕНИЯ – БАЙПАС Baxi часть № o. 248060	4,39 фунта стерлингов
  409	ЕМКОСТЬ – РАСШИРИТЕЛЬНОЕ ХРАНЕНИЕ Baxi часть № o. 5113000	70,91 фунтов стерлингов
  410	КРОНШТЕЙН – НИЖНЯЯ ОПОРА Baxi часть № o. 5112567	4,11 фунта стерлингов
  412	ТРУБКА-ВПУСК РАСШИРИТЕЛЬНОГО БАКА Baxi часть № o. 248738	8,92 фунтов стерлингов
  413	ТРУБА-ВЫПУСК РАСШИРИТЕЛЬНОГО БАКА Baxi часть n o. 248739	8,92 фунтов стерлингов
  414	СЛИВНОЙ КРАН Baxi часть № o. 248055	7,38 фунтов стерлингов
  415	ДАТЧИК ДАВЛЕНИЯ С ФИКСАТОРОМ Baxi часть № o. 248090	17,77 фунтов стерлингов
  416	ШАЙБА УПЛОТНИТЕЛЬНАЯ Baxi часть № о. 248000	2,35 фунта стерлингов
  417	ВТУЛКА – ТРУБА В СБОРЕ Baxi часть № o. 248045	4,39 фунта стерлингов
  418	ТРУБКА В СБОРЕ-ВОЗВРАТ-105 Baxi часть № o. 5112377	11,86 фунтов стерлингов
  419	ЗАЖИМ – ПЛАСТИКОВЫЙ Baxi часть № o. 248193	2,43 фунта стерлингов
  420	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВЕНТУРИ В СБОРЕ Baxi часть № o. 248053	3,40 фунта стерлингов
  421	КРЕПЛЕНИЕ ПАНЕЛИ-ГИДРАВЛИКИ Baxi часть № o. 5112378	£10,16
  422	ЗАЖИМ – ВХОДНОЙ КАБЕЛЬ Baxi часть № o. 247776	3,25 фунта стерлингов
  424	СОЕДИНИТЕЛЬ – ВПУСК ГАЗОВОГО КЛАПАНА Baxi часть № o. 248083	7,11 фунтов стерлингов
  425	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 22,22 X 2,62 Baxi Деталь № o. 247741	2,35 фунта стерлингов
  426	КОЛЕНО – ВЫПУСКНОЙ КАНАЛ ПОТОКА ГАЗА Baxi часть n o. 248082	£5,18
  427	ГАЗОВЫЙ КЛАПАН В СБОРЕ С УПЛОТНИТЕЛЬНЫМИ КОЛЬЦАМИ Baxi часть № o. 5107339	£129,63
  428	ТРОС-ГАЗОВЫЙ КЛАПАН/ЗАЖИГАТЕЛЬ Baxi часть № o. 5112385	17,40 фунтов стерлингов
  429	НАСОС (15-60) – 105 Baxi часть № o. 248042	£125,90
  430	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО – ВОЗДУШНЫЙ ВЕНТИЛЯТОР Baxi часть № о. 248044	2,35 фунта стерлингов
  431	ВОЗДУХООТВОД – АВТОМАТИЧЕСКИЙ Baxi часть № o. 248043	9,32 фунтов стерлингов
  432	СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ НАСОСА Baxi часть n o. 248054	4,70 фунта стерлингов
  433	ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН – 3 БАР (ВНУТРЕННИЙ) Baxi часть n o. 248056	£11,03
  434	ГИДРАВЛИЧЕСКИЙ ВПУСКНОЙ УЗЕЛ — 105 Baxi часть № o. 248246
  435	ПРОКЛАДКА ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА Baxi деталь № o. 248049	4,31 фунта стерлингов
  436	ТРУБКА ОТРИЦАТЕЛЬНОГО ДАВЛЕНИЯ Baxi часть № o. 248725	7,49 фунтов стерлингов
  437	ТРУБКА ПОДАЧИ ДАВЛЕНИЯ Baxi часть № o. 248724	7,49 фунтов стерлингов
  438	ШАЙБА-УПЛОТНЕНИЕ-4X8X1,5 Baxi часть № o. 248735	2,43 фунта стерлингов
  439	ИСПОЛЬЗУЕТСЯ СЕЙЧАС 7216534 МОТОР-3-ХОДОВОЙ КЛАПАН Baxi часть n o. 248733
  439	ИСПОЛЬЗОВАТЬ СЕЙЧАС 7216534 КОМПЛЕКТ ЗАПЧАСТЕЙ ДВИГАТЕЛЬ ELBI (черно-белый) Baxi часть n o. 710188301
  439	СЕЙЧАС ИСПОЛЬЗУЙТЕ 7216534 3-ХОДОВОЙ КЛАПАН С ПРИВОДОМ (С СЕРИЙНЫМ НОМЕРОМ DPF0802) Baxi часть n o. 5132452
  439	ДВИГАТЕЛЬ ЧЕРНЫЙ/БЕЛЫЙ С ЗАЖИМОМ Baxi часть № o. 7216534	34,87 фунтов стерлингов
  440	3-ХОДОВОЙ КЛАПАН В СБОРЕ Baxi часть № o. 248727	£103,63
  441	МЕМБРАННЫЙ СТАТ Baxi часть № o. 248619	8,03 £
  442	КАБЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ Baxi часть № o. 248732	19,34 £
  443	ДАТЧИК ТЕМПЕРАТУРЫ Baxi часть № о. 5108265	14,04 фунтов стерлингов
  444	ТЕРМОСТАТ – ПРЕДЕЛЬНЫЙ Baxi часть № o. 248079	9,38 фунтов стерлингов
  445	PIPE-FLOW-INSTANT Baxi часть № o. 248729	£14,21
  446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2 X 16 ММ Baxi часть № о. 5111384	4,27 фунта стерлингов
  447	ГИДРАВЛИЧЕСКИЙ УЗЕЛ ВЕНТУРИ Baxi часть n o. 248051	£11,19
  448	ФИЛЬТР – ГВС Baxi часть № o. 248052	4,39 £
  449	РЕГУЛЯТОР ПОТОКА 12 Л – КРАСНЫЙ Baxi часть № o. 237473	£13,62
  450	ПРОКЛАДКА Baxi часть № o. 248069	2,48 фунта стерлингов
  451	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ Baxi часть № o. 248019	3,40 £

  Скачать руководство Baxi Combi E. Вы выбрали загрузку этого руководства. Baxi Combi E, пожалуйста, нажмите на ссылку PDF ниже. Руководство по эксплуатации котла для прибора Baxi Combi E. Просмотрите и загрузите инструкции по установке и обслуживанию Baxi Combi e онлайн. Газовый настенный комбинированный котел. Руководство по эксплуатации пароконвектомата в формате pdf.

  Author:	Kigakinos Mojinn
  Country:	Pakistan
  Language:	English (Spanish)
  Genre:	Education
  Published (Last):	16 September 2013
  Pages:	149
  PDF File Size:	14.77 Mb
  ePub File Size:	18.62 Mb
  ISBN:	698-9-66893-223-4
  Downloads:	37362
  Price:	Free* [ *Free Regsitration Required ]
  Uploader:	Tunos

  Baxi Combi 80e или e — это полностью автоматический газовый настенный комбинированный котел.

  • Поиск и устранение неисправностей бойлеров Baxi MainEco Combi и системных котлов Ознакомьтесь с приведенным ниже руководством по поиску и устранению неисправностей Baxi MainEco Combi и системных бойлеров MainEco, чтобы определить проблему и найти необходимую запасную часть. Baxi Platinum Combi Диагностика Используйте руководство по поиску и устранению неисправностей, чтобы решить проблему, связанную с Baxi Platinum Combi Boiler.
  • Из руководств по ассортименту Baxi, руководств по установке, руководств пользователя и многого другого здесь вы найдете всю литературу по продуктам, необходимую для вашей следующей работы. Baxi Combi Instant 105e.
  • : Baxi-Potterton Baxi-Potterton-Baxi-Combi-Instant-105E-Users-Manual-412571 baxi-potterton-baxi-combi-instant-105e-users-manual-412571 baxi-potterton pdf Baxi Potterton Combi Instant 105E Users Руководство 248742.
  • Посмотреть и скачать руководство пользователя Baxi COMBI INSTANT 105E онлайн. Газовый настенный комбинированный котел. Инструкция по эксплуатации котла BAXI COMBI INSTANT 105E в формате pdf.

  BAXI COMBI E ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ Pdf Скачать.

  Из руководств по ассортименту Baxi, руководств по установке, руководств пользователя и многого другого здесь вы найдете всю литературу по продуктам, необходимую для вашей следующей работы. домовладельцы; Установщики; Зарегистрировать гарантию; Котлы, запчасти и аксессуары. Baxi Combi 80e и 105e Скачать Baxi Combi Instant 80e.

  Водяная система центрального отопления находится под давлением до 0. Пожалуйста, оставьте эти инструкции пользователю. Размеры и крепления 5. Сужение в дымоходе 4.

  Это руководство закодировано в формате файла PDF. Формат PDF (Portable Document Format) был создан в начале 1990-х годов как совершенно новый способ обмена документами между пользователями компьютеров, особенно если у одного человека есть ПК, а у другого — Mac. Инструкция по эксплуатации Redmax BT220. Проверьте другую категориюПодкатегорияНазвание продуктаКусторезы для газонов и садов(12 страниц в формате PDF)Кусторезы для газонов и садов(12 страниц в формате PDF)Кусторезы для газонов и садов(22 страницы в формате PDF)Кусторезы для газонов и садов(28 страниц в формате PDF)Кусторезы для газонов и садов(28 страниц) в формате PDF)Кусторез для газона и сада(22 страницы в формате PDF)Кусторез для газона и сада(28 страниц в формате PDF)Кусторез для газона и сада(32 страницы в формате PDF)Кусторез для газона и сада(32 страницы в формате PDF)Кусторез для газона и сада(60 страниц) в формате PDF).

  Руководство пользователя Baxi Combi Instant 105e Pdf

  Слейте воду из первичного контура и выкрутите вручную винты с головкой под торцевой ключ, крепящие головку насоса к корпусу, и снимите головку. После установки нового компонента полностью поверните переключатель против часовой стрелки, преодолевая давление пружины, в положение Sensing R и удерживайте в течение 2 секунд, чтобы сбросить трубки. Ослабьте воротник вверх, насколько это возможно.

  Поддерживая теплообменник, отверните винты, крепящие его к латунным коллекторам. Отверните винты, которыми вентилятор и кожух крепятся к задней панели прибора. Описание Производитель Деталь №

  Скачать инструкцию Baxi Combi 105E

  Ваша учетная запись на ходу Управляйте своей учетной записью с телефона или планшета. Страница 19 Настенная табличка 8. Больше не показывать мне это сообщение. Типовое испытание для целей Правила 5 сертифицировано: Если прибор установлен в шкафу или отсеке, вентиляционные отверстия не требуются.

  Инструкции по эксплуатации котла: Baxi Combi E Instant

  Снимите пружинные зажимы, удерживающие боковые перегородки воздушной камеры. Слейте воду из первичного контура и отверните гайку на капилляре манометра. Проинструктируйте пользователя по эксплуатации котла и системы, объяснив последовательность операций.

  Отверните винты, крепящие прокладку коллектора форсунки к впускному колену, и снимите коллектор. Электрод датчика пламени и соединительные провода 2. Введите текст с картинки: Экономия энергии Руководство по энергосбережению. От латунного распределительного коллектора отвернуть гайку на подающем трубопроводе отопления.

  Существующие потребители энергии Управляйте своей энергией Переезд. Обслуживание котла Иллюстрированная электрическая схема При потребности в отоплении насос прогоняет воду по первичному контуру. Twitter YouTube Facebook Последние новости. Все контуры ГВС, соединения, арматура и т. д.

  Можно использовать только дымоход, одобренный Baxi Combi abxi и e. Обратите внимание, что вам необходимо иметь у нас учетную запись HomeCare. Ослабьте винты на уплотнительной втулке выпускного отверстия. Настенный газовый конденсационный котел с центральным отоплением 48 страниц. О нас Связаться с нами Чрезвычайные ситуации. Установите регуляторы температуры на максимум и переключатель в положение «Выкл.» Рис. Небольшое количество воды может вытечь из котла в вертикальном положении.

  16 июля 2015 г. Пересмотренные характеристики iPod touch 6-го поколения говорят о том, что устройство работает намного быстрее, поскольку аппаратное обеспечение теперь ближе к аппаратному обеспечению моделей iPhone 6, с заметной разницей в наличии 4-дюймового дисплея Retina и, в отличие от iPhone, нет сотовой связи. Согласно спецификациям, доступным на веб-сайте Apple, Touch оснащен 4-дюймовым дисплеем и, что особенно важно, имеет разъем для наушников 3,5 мм. Открыть меню глобальной навигации Меню закрытия глобальной навигации; Яблоко; Сумка для покупок. Руководство пользователя iPod touch 6-го поколения. Руководство пользователя iPod touch. Все, что вам нужно знать об iPod touch. Оглавление. Оглавление. Слушайте в любое время и в любом месте. Настройте свой iPod touch с музыкой, аудиокнигами и подкастами, чтобы наслаждаться часами прослушивания музыки у себя под рукой.

  Чтобы сохранить это руководство в своей учетной записи онлайн-сервисов, войдите в систему или зарегистрируйте учетную запись.

  Сохраняет выбранное руководство, если у вас есть учетная запись онлайн-сервисов. https://qqyellow.tistory.com/13. Перепускная труба Диафрагма 2.

  Настенный конденсационный газовый котел центрального отопления с приводом от дымовых газов 52 страницы. Обслуживание должно выполняться компетентным лицом. Комментарии к этому Руководству Ваше имя. Прибор будет работать достаточно прохладно без вентиляции. Откройте подачу водопроводной воды к котлу. Найдите лучший тариф на электроэнергию для вас Получите предложение.

  Baxi Combi Boiler 105 He Инструкция по установке

  TOP Related Posts

  base

  %PDF-1. 3 % 1 0 объект > эндообъект 2 0 объект >поток 2013-04-25T07:14:34+01:002013-04-25T07:14:34+01:002013-04-25T07:14:34+01:00uuid:5f3d6893-9e9c-48ba-8879-a
  4bbf6cuuid:f3e62c52- 5acf-4702-92b6-d384f3b675dfapplication/pdfCreo Normalizer JTP конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 490 объект > эндообъект 52 0 объект > эндообъект 53 0 объект >/Шрифт>/ProcSet[/PDF/Текст]/Свойства>>> эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 67 0 объект > эндообъект 68 0 объект > эндообъект 69 0 объект > эндообъект 70 0 объект > эндообъект 74 0 объект >поток приложение/постскриптум

• базис
Adobe Illustrator CS22010-04-12T08:45:09+01:002010-04-12T08:45:09+01:002010-04-12T08:45:09+01:00
• 25612JPEG/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgADAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8AN/y18vflfceRNFm1TyFq Op6g9uDcX8OnzyxytyPxLIrBW+jCrJvJtzp3kabzx5oGj3nlvyPFBaNY6deoYXmuo1dZDBC7OV9R mRR0qSPA0CsXttSj8uR2X5rTa/aXnmm9uDN5r0WK8icnS7rgiW0MYckvZKqMop1rvQYqy385JfLu reY/y5uLzTpfMeh4jajMLGzjM8lxG9krxNHGChYKeL9egxVjPnHS/wArbTyrq1xZ/lnrWnXkdpMb W/aykt1gm4H05nm9Y+mqPRmYigHXFWd6l+WPknVvJJ1/WtKttR8wyaNFLc6ozNI8k0NkqrJzDub7 Aoe+FUP+Tn5YeQD5L8q+Yjolv+m/qlvd/XqN6nrhQ3qdaVr7YFehecrq4s/KGuXdtIYrm30+6lgl XZldIWZWHuCMVYT5F/KH8tLjyZod3d6BZ315d2Ftc3V5cp60sss0Ku8jO/InkzE+GKpVfeXNF8of mnY2nlu0TTLHXND1L9JWUFVgke1CNFJ6QPEOvIjlTphViH5aeSfL995E0W7uPytl1qaa3DPqi3Vh GJzyI5hZbuNx4fEowK9z8jaPp+k+XYLax0M+XImeSR9JZ4pGjYuRUvC80Z5hQ3wuevjirz382NJs тв/Mzyza3nl1vNEP6M1B/wBGJJBEQRLb0k5TyQJ8Nf5q74qwv8yfJum6d5TudQ0r8trryzf2jxTx a/Hd2rfUxG4LzMtpczyMFSu3H9WKsxuPK3lHzl+dmpHWbCHVbEeX7G5s/VDUHqTSUcbqd1OFV35m flR5A8v+Q9a13QdLj0bWdLtzd2Go2ryRyxywkOtGD/tEcaHArHfMC+XNX/NaS58zeV7zzGJvLunz LaWVubl4ZZHdmZlDR8RvTCqF16w8m2mqeWP8LeTNT8qazLrdkkWr3lu9lB6fqVkheUyupMqigQj4 umKvoySNJY3jkHKNwVdT0IIoRgV4h+aX5SflvpUPlY6foFtbG98yaXZXRQN+8t55SJYzVujDriqv +bfkDyd5T8h4F35c0WGzuZr/AE1JBb7NKFvI2VKu3Hr44VZz/jLzr/1IOpf9Juk/9leBXj/mJpb/ APLvWze6Y/qXPn0fWNId4jIS8sQaAurmKprxrz4++FWS/wDKvPLH/lmZv+kzTP8AstwKlfmLSfJz fnDr1trXlS88x2ttpmmpZW9hbNc/VwquvxAOnEEAAfLCqFv7HybZ+avJo8reT9S8p6rLrlqr6lew PZQSWq8muLbm0rq7yotFSlT2wK1o/wClvK3mXzl+Y2nc7jT7TzNfaf5p09fiL6cFhkS4iX/fltJK zHxUnoK4q9E/MHzldanFpflLyZdLJrfmmETJqER5LZ6W1PVviR4qeMXSrdNxiryU6DY2H5eHy/FZ vqdhafmR9QSwZkElzDHL6QhLuY05SKONWIG+5GKs1/5V55Y/8szN/wBJmmf9luKp1+cnma2hh0z8 v7PUIdKuvMX7u9vZJUiW00pNp5OUhADSKDHGO++KoD8stc0Dyr5zu/y80/U7e+8v34bUfKskNwlx 6Natc2LMrMaqwMiV6gncnFWa/lR+gv8AlXWg/oH61+h/qw+pfX/T+s8OTf3vpfu+Vf5cVSv81v8A CP1ryv8A4t+t/ob9JCnD0f0b9a4H0P0l6nxenWvCnw1+3tiqq/8Ayovg3L/DHGhr/vB0xViPkj/A X1zyB+jv056h2zWv8JfXfq3pel9Wb1udP3v1bhy+r1+P+b4aYq9N8+foz/A/mL9K+t+i/wBGXn1/ 6rw+sfV/q7+r6PqfB6nCvHltXriqGsv0P/yraD0vrH6F/QycOXD619В+килафу/V9P8A2PL2xV35 afof/AHL/wDQv1j9E/UYfqP1zh9Y9Lj8Pq+n8HOnXjtiqc6z+jf0RffpTj+jPq8v17nXj6HA+ryp vThXpirwPQf8Xfoe0/wl/jb/AA16a/ojn+h/95qfu+Hr/vPT4/Yr+zTCrIPI/wBU/wAXX3+Kv8Qf 4q/RM/1T9M/U+H6O5r631X6p+69TnTly3pTFWeflR+gv+VdaD+gfrX6H+rD6l9f9P6zw5N/e+l+7 5V/lwKyzFXmH5mfUP8aaH6H+IP8AEX1K8+p/4f8A0f8A7zepF63q/X9vtcKccVYt5p9b9A3f+KP+ Vgf4f4/7k/U/QfpehX4/V+q/vvTp9rj2xVMNe/QX+Pj/AIb/AMT/AKW/Q1ny/QH6M+r/AKP5N9Xr +kP3la9fowql/mP6n9ST/HH+Ov8ADPqx/pD6/wDor6jx5rx+t/o/9/6XPjWmBXoWmf4a/wCVt6p9 W+t/p79DWvr19L6j9U9Z/S9Kn7z1OVa1+GnTFV35r/4d/Qml/p7659W/TGn/AFb6j6XqfWfWHo8/ V29Pl9um9OmKs0xVhv5m/wCHvR8s/pv63x/xFpv6O+pelX676p9D1vV/3Ty+3x+KnTFVv5u/4d/w gP8AEh2z9H/XrGn6P9L1vW+sp6P998PDnTn3p0xVmmKvFvNH+BP8J63z/Tfpf4vPqfUvqf1r9Leo nH6v637r0OfHjz+Lxwqrf87Z/wCZC/8ADbwKyjyt+gP+Vka96P6Q/wAQ/ozTf0n9b9D0fT4v6XH0 vi9X7Xqfs1+ziqYfmB+gv+db/S31r/ju2X6P+qen/vX8fpet6n+6uvLj8XhiqD8gf4V4ec/qh2j6 v+n779N/pH0fT+tejD6/pcNvq/DjT1N+tcVYz+Q//Kqfrev/AOC/rf1v1h6n6R48/qfJvR+p03+q cuXGvxV+1+ziqV61/gL/AA3f+j+n+X+O5fT+pfUfrf6d9Y09D1v3P1f1Psc/i6VxVHf87Z/5kL/w 28VRWmf8qq/xt5n/AMS/8pDztfrH+KPqPH0PTPo/Uf2PSpXl+1X7WKqfnn/lS31DT/qh2b9Л/рК0 /RP+FvqP6T+t+p+79P8AY4defP4ae9MVf//Z
uuid:0810D80947A211DF910B9C2902E9214Cuuid:0810D80A47A211DF910B9C2902E9214Cuuid:EC0D344547A111DFBD9CDAB3DC9BE898uuid:EC0D344547A111DFBD89CDAB8DC9BEDocument конечный поток эндообъект 73 0 объект >поток hAk0Bl0[]J-lH/,yL|&۩׮“(`Lχe

Проблемы с котлами BAXI и их устранение: распространенные коды ошибок

Видите ли вы какие-либо коды ошибок котлов Baxi или индикаторы неисправности? Давайте начнем с общих кодов, которые часто видят наши опытные инженеры-теплотехники!

Содержание

Котлы могут выйти из строя в любой момент и вызвать стресс и беспокойство в самый неподходящий момент.

Иногда, прежде чем звонить специалисту, вы можете использовать надежные методы устранения неполадок, чтобы выяснить причину, которая поможет развеять некоторые опасения по поводу 9Стоимость ремонта 3920 и сроки, а также экономия денег.

Наличие известного котла, такого как котел Baxi , может пригодиться, когда вы столкнетесь с проблемами.

Вы найдете в Интернете множество распространенных кодов ошибок и пояснений к индикаторам неисправностей, поэтому мы всегда стараемся охватить самые популярные бренды на нашем собственном веб-сайте и формируем наши собственные общие вопросы с ответами, чтобы вы могли попробовать себя дома до . позвоните нам по телефону .

Итак, во-первых, видите ли вы какие-нибудь Коды ошибок котлов Baxi или лампочки неисправностей ? Начнем с общих кодов, которые часто видят наши опытные инженеры-теплотехники.

Распространенные коды ошибок котлов Baxi

Код ошибки котла Baxi 110

В домах со старыми традиционными системами радиаторного отопления вы, скорее всего, увидите код ошибки 110. Это просто означает, что ваш котел перегрелся.

Предлагаемое решение

Во-первых, попробуйте прокачать радиаторы . Это просто означает, что вы выпускаете воздух, попавший в радиатор.

Воздух в вашей системе отопления не только приводит к неэффективности всей системы, но и может помешать котлу выполнять свою работу и перегреться.

В более современных домах с полами с подогревом это менее вероятно, но все же может случиться.

Котел Baxi E133/E28 Код ошибки

В зимние месяцы нас не удивит, если вы увидите код ошибки E133 или E28. Конденсатные трубы в котлах Baxi (и большинстве других марок) отводят сточные воды от котла прямо в канализацию снаружи.

Это жизненно важная часть повседневной работы вашего котла, так как она предотвращает повреждение механики котла водой, однако, когда на улице становится холодно, слив может замерзнуть, как и трубы для конденсата!

Предлагаемое решение

Безопасно полейте теплой водой замерзшие трубы за пределами вашего дома или, если вы не уверены, что знаете, где находятся трубы, или хотите получить второе мнение профессионала, позвоните одному из наших зарегистрированных инженеров по газовой безопасности.

Baxi Boiler E199 Код ошибки — низкое давление в бойлере

Этот код ошибки означает, что у вас низкое давление воды. Нормальное давление воды для Baxi составляет от 1,0 до 2,0 бар.

Предлагаемое решение

Возможно, вам потребуется проверить манометр и отметить, что давление воды меньше 1,0 бар. Нередко котлы нуждаются в повторном повышении давления, и в большинстве случаев вы можете сделать это самостоятельно.

Некоторые люди используют жесткие петли для заполнения, гибкие петли для заполнения или постоянное звено для заполнения Easy-Fill.

Рекомендуем прочитать:  Контур заполнения бойлера: установка, ремонт и замена

Если у вас нет этого или вы не знаете, как его использовать, мы рекомендуем вам позвонить инженеру , чтобы поднять давление в вашем котле Baxi.

Бойлер Baxi E168 Код ошибки

Когда ваш котел Baxi имеет проблему, но не может определить, в чем проблема, он покажет эту ошибку. Наиболее распространенной причиной появления этого кода является проблема с электропитанием (ошибка блокировки печатной платы).

Предлагаемое решение

Если электроэнергия в остальной части вашего дома работает нормально, вам потребуется зарегистрированный инженер Baxi для диагностики неисправности.

Вы видите не код ошибки, а мигающую лампочку?

Затем ознакомьтесь с этим…

Рекомендуем прочитать: Лучшие решения по отоплению зимних садов

Общие индикаторы неисправности котла Baxi

Зеленые вспышки

обычно позволяет вашему котлу работать в обычном режиме.

1 зеленая вспышка просто означает, что ваш котел разогрелся до требуемой вами температуры.

3 зеленых вспышки означает, что пламя погасло. Если это временная проблема, котел должен перезапуститься сам. Если он не может это исправить, он превратится в 3 красные вспышки (см. красные вспышки, а также см. ниже, как вручную перезагрузить бойлер).

4 мигания зеленым цветом означает, что произошла еще одна временная ошибка, которую следует устранить с помощью самосброса. 4 зеленых мигания указывают на ошибку связи между платой и блоком управления.

5 зеленых миганий , как указано выше, может быть зафиксировано самовозвратом котла. Эта ошибка означает, что в блоке питания/печатной плате произошла ошибка параметра.

6 зеленых миганий также является временной ошибкой, которая устраняется самосбросом, однако причина неисправности неизвестна.

Мигает красным

1 мигание красным означает, что возможны неисправности температуры, датчика или расхода. Вам понадобится инженер, чтобы найти проблему.

2 красных мигания – это признак того, что ваш котел перегрелся. Попробуйте прокачать радиаторы , прежде чем вызывать инженера.

3 красных мигания , как обсуждалось выше, означает, что у вас не зажигается зажигание и что ваш котел 5 раз самостоятельно перезапускался и по-прежнему сталкивается с той же проблемой. К сожалению, некоторые модели котлов Baxi могут быть подвержены этой неисправности, и вам может потребоваться замена уплотнений камеры, если они изношены или ухудшились с течением времени.

4 мигания красным цветом указывают на проблемы с вашим вентилятором. Если вентилятор работает неправильно, возможно, он не выталкивает дымовые газы из дымохода. Неотъемлемой частью является вызов квалифицированного инженера для замены вашего вентилятора.

5 миганий красным цветом — это ошибка параметра или блока питания, которая не может быть устранена с помощью самосброса. Вызовите инженера, чтобы помочь вам найти проблему.

6 миганий красным цветом — неизвестная ошибка. Вам понадобится инженер, чтобы исправить это.

Считаете ли вы эти распространенные коды ошибок и индикаторы неисправностей полезными?

Если нет, попробуйте эти общие вопросы и ответы по устранению неполадок, которые мы получили ниже.

Другие распространенные вопросы по котлам Baxi

Как сбросить настройки бойлера Baxi?

Если вы сомневаетесь, всегда сначала попробуйте это, чтобы не вызывать инженера без причины. Это легко сделать.

Просто удерживайте кнопку сброса не менее 5 секунд, а затем отпустите ее. Если процесс прошел успешно, ваш котел перезагрузится и начнет работать в обычном режиме.

Если вы обнаружите, что регулярно выполняете ручной сброс, вам может потребоваться позвонить инженеру и объяснить ситуацию.

Бойлер Baxi без горячей воды/тепла

К сожалению, существует множество проблем, которые могут вызвать эту неисправность в вашем котле, поэтому вам потребуется вызвать инженера, чтобы определить проблему.

Рекомендуем прочитать:  Нет горячей воды из бойлера: наше исчерпывающее руководство по устранению неполадок

Инженер будет искать сломанные детали, такие как диафрагмы или шлюзы.

Они также проверят клапаны и любые клапаны с электроприводом, которые могли выйти из строя, а также ваш термостат и давление воды.

Мои радиаторы не нагреваются

При скоплении мусора внутри системы отопления (в таком случае промывка мощности центрального отопления настоятельно рекомендуется), или если будет много воздуха, вы получите очень неэффективную систему и/или неравномерное распределение тепла по различным радиаторам.

Если вы не знаете, как прокачать радиатор самостоятельно, вы можете вызвать инженера, в противном случае это то, что вы сможете исправить самостоятельно.

Должен ли мой котел Baxi издавать громкие звуки?

Вы всегда должны прислушиваться к своему котлу, и если он начинает издавать необычные звуки, такие как бульканье, стук или пронзительный свист, возможны проблемы с давлением воды или воздуха в системе.

Вы можете попробовать восстановить давление, если вы согласны с инструкциями, указанными выше, или вы можете позвонить инженеру прямо сейчас.

Что такое кеттинг?

Чайник — это еще один звук, который вы можете услышать при работе котла, и он очень похож на шум, который издает традиционный чайник при нагревании — отсюда и название.

Это вызвано скоплением мусора или известкового налета внутри котла, и иногда это можно исправить, но часто требуется замена деталей.

9. Наиболее вероятным виновником будет сломанная или сильно изношенная деталь.

Инженер начнет с проверки области, из которой исходит утечка, и сообщит вам, требуется ли замена компонента.

Почему котел Baxi сам отключается?

Опять же, это тот тип неисправности, который трудно определить самостоятельно.

Квалифицированный инженер сможет выполнить различные тесты, которые могут проверить давление воды, клапаны, термостат и поток воды, чтобы выяснить, что вызывает эту неисправность котла.

Запальная лампочка моего котла Baxi погасла

Вам понадобится инженер, так как, скорее всего, у вас сломалась термопара, и потребуется замена компонента, чтобы подать газ в ваш котел.

Возможно, вам потребуется заменить детали, поэтому мы рекомендуем пригласить для этого инженера.

Рекомендуем прочитать:  Погасла запальная лампа котла: как повторно зажечь запальник на котле

В моем котле Baxi постоянно падает давление

Вы недавно прокачивали радиаторы ? Если это так, это обычно может привести к мгновенному падению давления в котлах.

Следите за ним, и он должен вернуться. Если нет, вам необходимо выполнить некоторые проверки и убедиться, что в системе нет утечек воды.

Если есть, то нужен инженер. Если нет, возможно, вам просто нужно заменить предохранительный клапан.

У меня проблемы с термостатом на моем котле Baxi

Если нет явных проблем с вашим термостатом и он определенно включен правильно (т.е. это не просто ошибка пользователя), то вам может потребоваться замена термостата. термостат, для чего может потребоваться помощь специалиста.

Мой котел Baxi постоянно блокируется

Все котлы, включая котлы BAXI, время от времени подвержены блокировкам, но эта неисправность была особенно распространена на Baxi Solo 1PF и 2PF на протяжении многих лет.

Корень проблемы в перегреве котла. Котел блокируется для защиты любых внутренних компонентов от дальнейшего повреждения.

Диагностировать без кодов неисправностей непросто. Помимо утечек, есть и другие проблемы, которые могут привести к блокировке котла, включая коды неисправностей: от 110 (перегрев), до 160 (неисправный вентилятор) или даже 166 (неисправность реле давления воздуха).

Частый виновник этой неисправности на котлах Baxi – отсутствие давления. Если ваша система настроена ниже 1,5 бар, она не будет работать правильно.

Теперь самое быстрое решение — поднять давление с помощью заправочного контура.

После того, как вы подняли давление, вам нужно будет перезагрузить котел. На Baxi 1PF вы увидите оранжевую кнопку. На 2PF будет красная кнопка. Эти кнопки перезагрузят котел и снова запустят его.

Но здесь кроется проблема. Котел потерял давление. А это значит, что есть проблема, которую нужно исправить.

Большинство неисправностей котлов Бакси, при которых в системе теряется давление, происходят из-за утечек в системе.

Вы можете выполнить некоторые визуальные проверки, чтобы попытаться локализовать проблему. Проверьте на наличие утечек:

• Радиаторы
• Вешалка для полотенец
• Трубопровод
• Вентиль радиатора
• Под котлом (это может быть насос)
• Расширительный бак
Вашей проблемы с котлом Baxi здесь нет?

Смело звоните по номеру , звоните по номеру , так как в течение 24 часов сотрудник PHS свяжется с вами, чтобы успокоить вас и согреть дом.

Если вы обнаружили неисправность и хотите узнать конкретную цену за вашу проблему с котлом, свяжитесь с членом нашей команды сегодня , чтобы получить предложение.



Адам Уиллис

Благодаря многолетнему опыту работы с инструментами во всех аспектах машиностроительной отрасли, я получил непревзойденный набор навыков, который позволяет мне предоставлять первоклассные профессиональные услуги своим клиентам с обширными знаниями и высокой квалификацией.
