Buderus Logamatic 4122 – система управления для настенных котлов GB112

Уважаемые клиенты.

В связи с обострением ситуации в Украине и волатильностью Российской валюты цены могут отличаться от цен на сайте.

Котельное оборудование / Автоматизированные системы управления / Автоматизированные системы управления Buderus

Артикул: 30009481

Технические характеристики:

– Размеры, ширина/высота/длина, мм: 360/360/180
– Рабочее напряжение (при 50 Гц ± 4 %), В: 230 ± 10 %
– Потребляемая мощность, В: 8
– Предохранитель системы управления, A: 10

– Температура окружающего воздуха:
   работа, °C: +5. ..+50
   транспортировка, °C: –20…+55

Описание

  • Модульная цифровая система управления для настенного монтажа
  • Применяется – как функциональное расширение модульной системы управления 4000 или – как ведомая система управления без бустерного насоса
  • При дополнении функциональным модулем FM456/ FM457 работает как система управления каскадом для всех настенных котлов Будерус с UBA1.5 и / или настенных котлов EMS с UBA3, а также Logano plus GB312. Например, для установки с двумя котлами GB312 заводской сборки
  • Базовая комплектация включает: – модуль-контроллер CM431 – пульт управления МЕС2 или дисплей котла – модуль блока питания NM482 – модуль шины BM492
  • Функциональные модули и цифровой пульт управления в пластмассовом корпусе с откидной крышкой
  • 2 свободных разъема, которые в зависимости от комплектации могут быть заняты модулями
  • Разъем для сервисного модуля Servicetool
  • Соединительные штекеры с цветовой и цифровой маркировкой на соответствующем функциональном модуле
  • Пусковой выключатель
  • Полная электрическая разводка
  • Степень защиты IP 40
  • Не создает помех для радио и телевидения
  • 1 защищенный контур
  • Корпус из маркированного утилизируемого материала
  • С универсальной системой быстрого монтажа
  • Возможно расширение функциональными модулями системы Logamatic 4000
  • Связь через ECOCAN-BUS
  • Передача данных, дистанционный ввод параметров через систему дистанционного управления Logamatic

Основные функции на модуле-контроллере CM431

  • Возможно переключение летнего/зимнего времени по календарю

Базовая система управления 4122 с пультом MEC2

  • Цифровой пульт управления для ввода, опроса и индикации всех параметров системы, применяется как дистанционное управление в помещении или устанавливается в систему управления
  • Со встроенным датчиком комнатной температуры и приемником радиосигналов

Базовая система управления 4122 с дисплеем котла, без пульта MEC2

  • Для функционального расширения модульной системы управления 4000 или ведомых систем управления, установленных поблизости от других систем управления
  • Индикация температуры котловой воды
  • Работа с системой управления через пульт MEC2 другой системы управления

Базовая система управления 4122 с MEC2, дополнена каскадным регулятором котельной установки EMS

  • При дополнении функциональным модулем FM456/ FM457 работает как система управления каскадом для всех настенных котлов Будерус с UBA1. 5 и / или настенных котлов EMS с UBA3, а также Logano plus GB312
  • Управление до 8 настенными котлами EMS/ UBA1.5 или Logano plus GB312. Например, установкой с двумя котлами Logano plus GB312 заводской сборки
  • Управление отопительным контуром без исполнительного органа, с насосом
    – возможно подключение дистанционного управления
    – управление отопительным контуром через по таймеру
    – рабочая индикация светодиодами
    – уровень ручного управления с переключением выкл./автоматический/ручной режим
  • Возможно приготовление воды для ГВС через EMS/ UBA1.5 ведущего котла
  • Параметрируемый вход 0-10 В для ввода заданной температуры или мощности
  • Возможно переключение летнего/зимнего времени по календарю
  • Отдельная настройка автоматического согласования снижения температуры для отопительных контуров по DIN EN 12831
  • Режим “Отпуск” со свободно выбираемой функцией понижения температуры
  • C датчиком наружной температуры и датчиком для гидравлической стрелки
  • Со светодиодной индикацией
    – неисправности модуля
    – рабочего режима котла
    – летнего режима отопительного контура
    – включения насоса отопительного контура
    – приготовления горячей воды
    – теста дымовых газов

Базовая система управления 4122 с MEC2, дополнена регулятором системы загрузки бака с внешним теплообменником (4126)

  • При добавлении функционального модуля FM445 работает как система управления для системы с внешним пластинчатым теплообменником Logalux LAP/ LSP
  • Управление двумя загрузочными насосами (первичного и вторичного контуров) и циркуляционным насосом
  • Применяются только насосы переменного тока
  • Возможна ежедневная термическая дезинфекция
  • Беспотенциальный выход для запроса на покрытие тепловой нагрузки
  • С 3 температурными датчиками для приготовления горячей воды
  • Со светодиодной индикацией
    – неисправности модуля
    – включения насоса отопительного контура
    – открытия/закрытия исполнительного органа отопительного контура
    – бустерного насоса

Документация

Инструкция по эксплуатации Logamatic 4121 / 4122 1,7 Мб
Инструкция по эксплуатации R41хх 1,40 Мб
Инструкция по эксплуатации R4111-12-16 1,48 Мб
Инструкция по эксплуатации FM448 224 Кб
Инструкция по эксплуатации MEC2 84 Кб

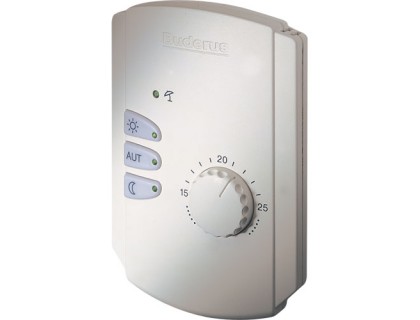

Инструкция по эксплуатации BFU 704 Кб
Инструкция по сервисному обслуживанию Logamatic 4121 / 4122 3,1 Мб
Электрическая схема Logamatic 4121 / 4122 1,92 Мб
Инструкция по монтажу FM442, КМ471 224 Кб
Инструкция по монтажу 744 Кб
Инструкция по сервисному обслуживанию FM443 256 Кб
Инструкция по сервисному обслуживанию R4111-12-16 1,73 Мб
Руководство по сервисному обслуживанию FM448 508 Кб
Инструкция по монтажу FM441, 442, 447, KM471 312 Кб
