Инструкция bosch газовая колонка: Инструкции на Gas instantaneous water heaters Bosch

BOSCH WR 13-2 Р. Инструкция. Газовая колонка

Просмотр

Доступно к просмотру 24 страницы. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

• Газовый проточный водонагреватель
  Therm 4000 O
  WR 10/13/15 -2 P...
  Паспорт и инструкция по монтажу и эксплуатации
  Перед инсталляцией прочитать инструкцию!
  Перед введением в эксплуатацию читать инструкцию по эксплуатации!
  Обратить особое внимание на указания по безопасности!
  6 720 647 262 (2014/07) RU  Место установки должно удовлетворять условиям вентиляции воздуха!
  Инсталяция должна проводиться только авторизированым специалистом!

• 2 | Содержание
  Содержание
  1   Пояснения символов и указания по технике   7  Техобслуживание (только для авторизированных
  безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3  фирмой Бош специалистов) . . . . . . . . . . . .  . . . . . .14
  1.1  Пояснения условных обозначений . . . . . .  3  7.1  Регулярные работы по
  1.2  Указания по технике безопасности . . . . . .  3  техобслуживанию . . . . . . . . . . . . . . . . . . . .14
  7.2  После техобслуживания . . . . . . . . . . . . . .  14
  7.3  Контроль тяги . . . . . . . . . . . . . . . . . . . . . . .  14
  2   Данные о приборе  . . . . . . . . . . . . . . . . . . . . . . . . . . .  4
  2.1  Декларация о соответствии  . . . . . . . . . . . .  4
  2.2  Категория, тип и допуск  . . . . . . . . . . . . . . .  4  8  Устранение неисправностей  . . . . . . . . . . . . . . . . .  16
  2.3  Типы прибора . . . . . . . . . . . . . . . . . . . . . . . .  4
  2.4  Комплект поставки  . . . . . . . . . . . . . . . . . . .  4

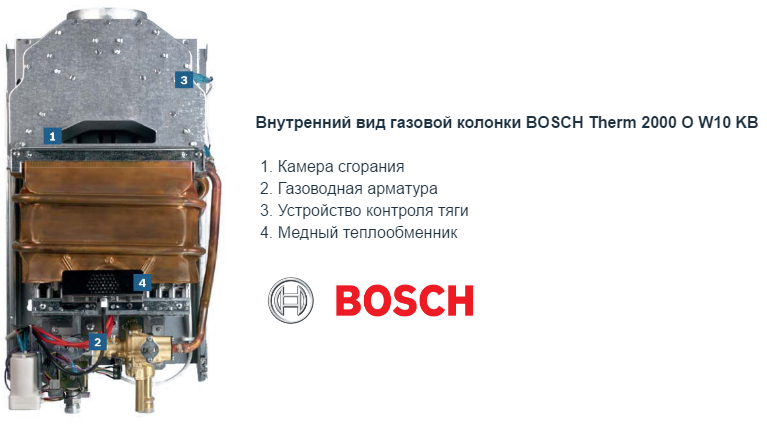

  2.5  Описание прибора . . . . . . . . . . . . . . . . . . . .  4  9  Охрана окружающей среды/утилизация . . . . . .  17
  2.6  Принадлежности (см. также ценовую
  спецификацию) . . . . . . . . . . . . . . . . . . . . . . .4
  2.7  Габаритные размеры  . . . . . . . . . .
    . . . . . . .  5  10  ГАРАНТИЙНЫЙ ТАЛОН . . . . . . . . . . . . . . . . . . . . . .  18
  2.8  Принцип действия . . . . . . . . . . . . . . . . . . . .  6

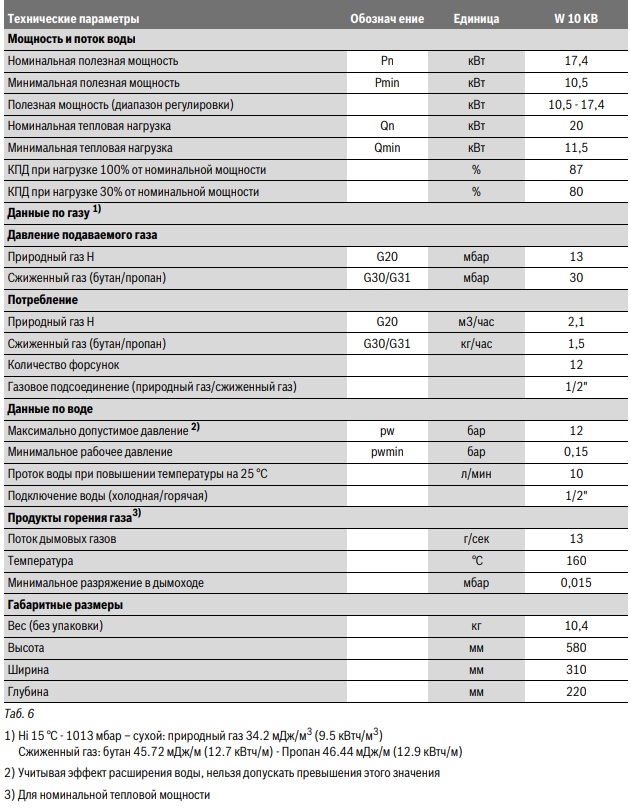

  2.9  Технические характеристики . . . . . . . . . . .  7
  3   Эксплуатация  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  8
  3.1  Перед вводом в эксплуатацию  . . . . . . . . .  8
  3.2  Включить прибор . . . . . . . . . . . . . . . . . . . . .  8
  3.3  Регулировка мощности . . . . . . . . . . . . . . . .  8
  3.4  Регулировка расхода воды  . . . . . . . . . . . .  9
  3.5  Выключение . . . . . . . . . . . . . . . . . . . . . . . . .  9
  3.6  Опорожнение прибора . . . . . . . . . . . . . . . .  9
  4   Предписания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9
  5   Монтаж (только для авторизированных фирмой
  Бош специалистов) . . . . . . . . . . . . . . . . . . . . . . . . .  10
  5.1  Важные указания . . . . . . . . . . . . . . . . . . . .  10
  5.2  Выбор места для монтажа  . . . . . . . . . . . .  10
  5.3  Монтаж прибора  .   . . . . . . . . . . . . . . . . . . .  11
  5.4  Подключение подачи воды  . . . . . . . . . . .  11
  5.5  Подключение подачи газа  . . . . . . . . . . . .  12
  5.6  Ввод в эксплуатацию . . . . . . . . . . . . . . . . .  12
  6   Индивидуальная настройка (только для
  авторизированных фирмой Бош
  специалистов)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12
  6.1  Заводская настройка  . . . . . . . . . . . . . . . .  12
  6.2  Регулировка давления перед
  форсункой . . . . . . . . . . . . . . . . . . . . . . . . .  12
  6.3  Переоборудование на другой вид газа . .  14
  6 720 647 262 (2014/07)                                            Therm 4000 O

• Пояснения символов и указания по технике безопасности | 3
  ? Покинув помещение, позвонить в газовую аварийную
  1   Пояснения символов и указания по     службу и в уполномоченную специализированную
  технике безопасности                 фирму.
  Опасно при появлении запаха дымовых газов
  1.1  Пояснения условных обозначений    ?Выключить прибор.
    Предупреждения                         ?Открыть окна и двери.
  ? Уведомить уполномоченную специализированную
  Предупреждения обозначены в тексте   фирму.
  восклицательным знаком в треугольнике.  Монтаж, переоборудование
  Выделенные слова в начале
  предупреждения обозначают вид и   ? Монтаж или переоборудование прибора разрешается
  степень тяжести последствий,      выполнять только уполномоченной
  наступающих в случае непринятия мер   специализированной фирме.
  безопасности.                   ? Переоборудование деталей системы отвода дымовых
  газов запрещается.
  ? Не закрывать и не уменьшать отверстия,
  Следующие слова определены и могут применяться в этом
  документе.                               предусмотренные для циркуляции воздуха.
  •  УВЕДОМЛЕНИЕ означает, что возможно повреждение   Техобслуживание
  оборудования.                        ? Рекомендация для заказчика: заключить договор о
  •  ВНИМАНИЕ означает, что возможны травмы лёгкой и   контроле и техобслуживании с уполномоченной
  средней тяжести.
  специализированной фирмой.
  •  ОСТОРОЖНО означает возможность получения   ? Пользователь несет ответственность за безопасность и
  тяжёлых вплоть до опасных для жизни травм.
  экологическую совместимость проточного
  •  ОПАСНО означает получение тяжёлых вплоть до   водонагревателя.
  опасных для жизни травм.
  ? Техобслуживание прибора следует проводить
  Важная информация                        ежегодно.
  ? Использовать только оригинальные запасные части.
  Важная информация без каких-либо
  Взрывоопасные и легковоспламеняющиеся материалы
  опасностей для человека и оборудования
  обозначается приведенным здесь   ? Не использовать и не хранить вблизи прибора
  знаком.                           легковоспламеняющиеся материалы (бумагу,
  растворители, краску и т.п.).
  Другие знаки                           Воздух для горения/воздух помещения
  ? Не допускать загрязнения воздуха для горения/воздуха
  Знак  Значение
  помещения агрессивными веществами (например,
  ?     Действие                           галогеноуглеводородами, содержащими соединения
  ?     Ссылка на другое место в инструкции  хлора или фтора).
    Тем самым предотвращается
  •     Перечисление/список                появление коррозии.
  –     Перечисление/список (2-ой уровень)
  Инструктаж заказчика
  Таб. 1                                 ? Проинформировать заказчика о принципе действия
  прибора и порядке управления прибором.
  1.2  Указания по технике безопасности
  ? Указать заказчику на то, что ему запрещается
  Опасно при появлении запаха газа         выполнять любые переоборудования и ремонтные
  работы.
  ?Закрыть газовый кран.
  ? Открыть окна.
  ? Не пользоваться электровыключателями.
  ? Погасить открытое пламя.
  Therm 4000 O                                                6 720 647 262 (2014/07)
