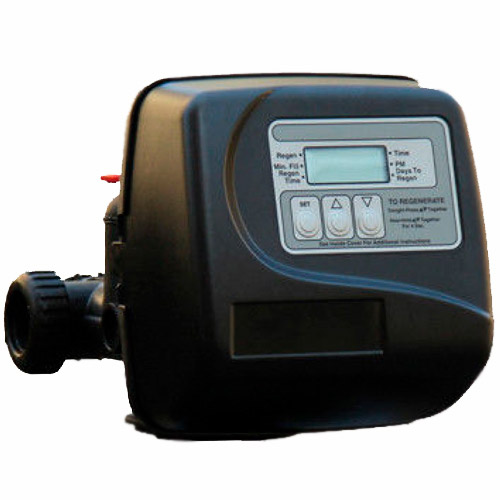

    Клапан управления Clack WS1 CI

    – Моноблочная электронная панель с легким фронтальным доступом.
    – Три режима работы: немедленная регенерация по сигналу счетчика, отложенная регенерация по сигналу счетчика, отложенная регенерация по сигналу таймера.
    – Программирование в мг/л, французских градусах, немецких градусах или кубических метрах.
    – Полностью программируемый цикл регенерации с любой последовательностью его режимов (до 9 режимов).
    – Программируемое время режимов регенерации.
    – Возможность принудительного запуска регенерации с установкой 1…28 дней.
    – Возможность работы с баллонами диаметром до 22″ по сервисным расходам и на обратную промывку.
    – Возможность выбора типа регенерации (вверх или вниз).
    – Хранение настроек системных и рабочих данных в энергонезависимой памяти.
    – Встроенный конденсатор поддерживает работу часов при отключении питающей энергии на срок до 2 часов.
    – Сетевой адаптер, устанавливаемый для обеспечения безопасной эксплуатации, с выходным напряжением питания 12 В упрощает установку.
    – Клапан управления разработан с учетом оптимизации сервисных потоков и потоков на обратную промывку.
    – Наполнение реагентного бака обработанной водой.
    – Возможна установка подмешивающего клапана.
    – Индикатор низкого уровня соли.
    – 24-часовые часы.
    – Надежный и проверенный привод распределителя.

    Инструкция Clack WS1CI.pdf

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Входное/выходной присоединение

    Количество режимов цикла регенерации

    Материал корпуса

    Тип регенерации

    Сервис (падение давления 1 бар с учетом байпаса и

    счетчика)

    Обратная промывка (падение давления 1,7 бар
    с учетом байпаса и счетчика)

    Рабочее давление, минимум/максимум

    Рабочая температура, минимум/максимум

    Сетевые напряжение питания и частота

    Напряжение питания блока управления

    Потребляемый ток

    Применение клапана:

    – Умягчитель

    – Фильтр

    ЭТАПЫ ЦИКЛА РЕГЕНЕРАЦИИ:

    Обратная промывка

    Прямая промывка

    Пауза (сервис)

    Засолка

    Наполнение реагентного бака (умягчитель)

    Наполнение реагентного бака (фильтр)

    СЧЕТЧИК:

    Погрешность измерения

    Диапазон замеряемых расходов

    Диапазон отмечаемой емкости

    Счетчик обработанной воды

    ГАБАРИТЫ И ПРИСОЕДИНЕНИЯ:

    Подключение распределительной системы

    Дренажная линия

    Солезаборная линия

    Монтажная база

    Высота от верха баллона

    Вес нетто

    1″

    до 9

    норил или аналог

    вверх / вниз

    102 л/мин

    102 л/мин

    1,4…8,6 бар

    4…43 °С

    230 В 50 Гц

    12 В

    500 мА

    6″…22″

    6″…22″

    1…120 мин

    1…120 мин

    1…480 мин

    1…180 мин

    0,05-95,00 кг

    0,05-95,00 л

    ±5%

    1-102 л/мин

    0,02-325 м3

    1-99999 м3

    1,05″ гладкая труба

    3/4″ или 1″

    3/8″ или 1/2″

    полимерная трубка

    2 1/2″

    187 мм

    2 кг

    Возможное исполнение: Без солезаборной линии, с байпасом, с адаптированной к эксплуатации вне помещения крышкой.  Совместим с типичными концентрациями следующих химических соединений: хлорид натрия, хлорид калия, перманганат калия, бисульфит натрия, хлор и хлорамины.

    Артикулы Clack:

    Клапан управляющий Clack V1CIBTZ-03 (фильтр, таймер)

    Клапан управляющий Clack V1CIDME-03 (умяг, счетчик)

    Клапан управляющий Clack V1CIDT-E (умяг, таймер)

    CLACK WS1 SERIES РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ Скачать Pdf

    Содержание

    2
    • страница из 27

    • Содержание
    • Оглавление
    • Закладки

    Advertisement

    Table of Contents

    • Table of Contents

    • 1 Parts List

      • Basic Parts List

      • Missing or Damaged Goods

    • 2 Temporary Storage

    • 3 Регенерация

      • The Regeneration Process

      • Meter Control of Regeneration

      • Time Clock Control of Regeneration Initiation

    • 4 Pre-Installation Checks

      • Mechanical

        • Foundation/Drainage

        • Operating Помещение

        • Входящая вода

        • Трубопровод

        • Требования к водопроводной компании

      • Electrical

    • 5 Assembly/Installation

      • Mechanical

        • Pipework

        • Assembly

      • Options

        • No Hard Water Bypass

        • Реле перепада давления (Dp)

    • 6 Программирование

      • Введение

      • Controller Setting

        • Setting the Time of Day

      • Factory Programming

      • 7 Commisioning

    • 8 Routine Monitoring

    • 9 Fault Finding and Rectification

      • No Расход до обслуживания

      • Плохое качество очищенной воды

      • Нет регенерации

      • Неудовлетворительная производительность между регенерациями

    • 10 Гарантия и обслуживание

      • После гарантии продажи

    • 11 Технические данные

      • Процесс и операционные данные

        .

      • WS 9002.

        2

        .

        2

        . 80024-

        WS

      • WS и операционные данные. 350 L

      • WS1.5 100-500 L

      • WS2 150-750 L

    • Инженерные данные

      • WS1 20-80 L

      • 9
      • WS1 20-80 L

      • 39
      • WS1 20-80 L

      • WS1 20-80 L 9003

      • WS1 20-800024 WS1 100-350 L

      • WS1. 5 100-500 L

      • WS2 150-750 L

  • 12 Заводская программа

  • 12 Factory Программа

  • 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 13 8.

    Умягчитель воды серии WS1, 1,5 и 2 дюйма

    Установка Работа Руководство по техническому обслуживанию

    Установка

    Эксплуатация

    Техническое обслуживание

    Ручной

    Умягчители воды Simplex

    С клапаном серии WS1″, 1,5″ и 2″

    Модели 20–750 л

    1 OF27

    SIMPWS1 P090 REV3 113/07/07 Содержание

    Предыдущая страница

    Следующая страница

    Содержание

    Связанные руководства для серии Clack WS1
    • Блок управления Clack серии WS1 Руководство по установке, эксплуатации и техническому обслуживанию

      Блок удаления нитратов Simplex (27 стр. )

    • Диспенсер для воды Clack серии WS1 Руководство по установке, эксплуатации и техническому обслуживанию

      Умягчители воды Duplex (27 стр.)

    • Системы фильтрации воды Clack серии WS1 Руководство по установке, эксплуатации и техническому обслуживанию

      (23 страницы)

    • Блок управления Clack WS2CI/QC Руководство

      Регулирующие клапаны, фитинги и принадлежности (19 стр.

      )

    • Системы фильтрации воды Clack серии WS1 Руководство по установке, эксплуатации и техническому обслуживанию

      (16 страниц)

    Краткое содержание серии Clack WS1
    Это руководство также подходит для:

    Серия Ws1.5 Серия Ws2

    Инструкции для клапанов для умягчения воды Clack Vibrant Water

    Инструкции для клапанов для умягчения воды Clack


    (включая нитратно-сульфатные блоки) и фильтров обратной промывки

    Загрузки:
    M1 – Руководство по клапану под названием WS1 WS1.25 Water Specialist Drawings and Service Manual
    M2 – Руководство по таймеру под названием Water Specialist EE Control Valve Programming Manual

    клапаны и фильтры умягчителя

    1. Обзор M1 Руководство на страницах 25-28 для ознакомления с основными правилами использования и установки клапана, а также на страницах 32 и 33 для получения подробной информации об байпасном клапане полного потока.
      На странице 35 рассматриваются впускные и выпускные фитинги.
    2. Направление потока воды. Все системы протекают справа (вход неочищенной воды) налево (выход очищенной воды), если смотреть со стороны таймера клапана (спереди)
    3. При поставке с фильтром и умягчителем, если не даны специальные инструкции, они устанавливаются таким образом, чтобы вода сначала проходила через фильтр, а затем в умягчитель.
    4. Всегда устанавливайте системы на твердую (предпочтительно бетонную) и ровную поверхность. Устанавливайте в помещении или под навесом и минимально подвергайте воздействию прямых солнечных лучей и выдувания мусора. Если на открытом воздухе, запросите дополнительную погодостойкую крышку таймера.
    5. При установке на скважинные системы поместите блок(и) с гидравлическим приводом после гидропневматического напорного бака. Не устанавливайте между колодцем и баком.
    6. Установите в пределах 15 футов от бесперебойной электрической розетки на 115 В.
    7. Сливной фитинг 3/4″ MPT поставляется в верхней части каждого регулирующего клапана. Используйте дренаж 3/4″ для большинства фильтров. Для большинства умягчителей уменьшите внутренний диаметр трубы или трубки до 1/2″, если только длина не превышает 20 футов. Дренажи могут подниматься на 8 футов, чтобы очистить дверные проемы.
    8. Сливная вода из фильтров обычно выглядит грязной, но не содержит химических добавок, и ее можно утилизировать где угодно. Сливная вода умягчителя может содержать грязь, но около 1/3 ее объема будет содержать раствор соли с высоким содержанием растворенных твердых частиц, который наносит ущерб окружающей среде и должен удаляться в сухой колодец, французскую канализацию, канализацию или септик. Многочисленные отраслевые исследования не показали ухудшения работы септика из-за этого сброса.



    B. Инструкции по умягчению и снижению содержания нитратов

    1. Обзор M1 стр. 34. После установки и подвода и отвода, подсоедините и поддержите сливную линию. Оставьте подачу воды в устройство выключенной.
    2. Подсоедините черную пластиковую трубку с наружным диаметром 3/8 дюйма длиной 6 футов, поставляемую в солевом баке, сначала к нажимному фитингу в верхней части клапана, а затем прикрепите другой конец к нажимному фитингу в верхней части солевого клапана. Чтобы получить доступ к этому второму соединению, поднимите крышку солевого бака и найдите 4-дюймовый диаметр. белая трубка (хорошо рассол). Снимите крышку с солевого колодца и проденьте черную трубку через отверстие сбоку солевого бака и солевого колодца и вставьте трубку в нажимной фитинг в верхней части предохранительного клапана солевого раствора. Потяните за солевой трубопровод в солевом баке, а затем за клапан, чтобы убедиться, что они оба герметичны. Установите белую крышку на солевой колодец.
    3. Добавьте не менее 40-фунтового мешка соли в солевой бак. Используйте только соль, расфасованную и продаваемую для использования в качестве смягчителя воды. Используйте каменную соль (94% соли + 6% грязи) или соль в гранулах (99% соли). «Обыкновенная» соль — это хлорид натрия, а хлорид калия можно заменить без каких-либо корректировок. Будьте осторожны с хлористым калием, если ежедневно наблюдаются перепады температуры в сторону тепла и холода, потому что его характеристики температуры/растворимости отличаются от характеристик хлорида натрия, и в солевом баке могут образовываться большие «лепешки» соли, которые могут ухудшить работу умягчителя.
    4. Добавьте около 5 галлонов воды к соли в солевом баке. В полученном виде умягчитель будет производить умягченную воду, но полученный рассол необходим для первой регенерации. С этого момента правильное количество воды будет автоматически возвращаться в солевой бак для производства солевого раствора для последующих регенераций.
    5. Подключите вентильный трансформатор.
    6. Создайте давление в системе.

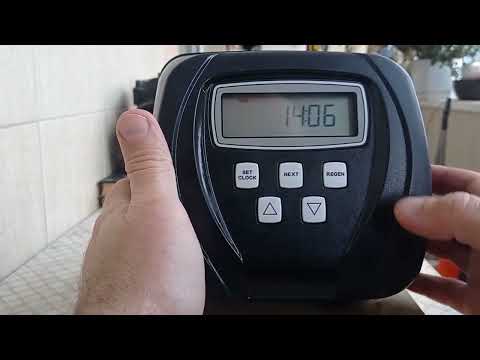

      а. Нажмите правую кнопку (РЕГЕНЕРАЦИЯ) на таймере и удерживайте в течение 5 секунд. Клапан переместится в положение обратной промывки.
      б. Очень медленно, частично открыть подачу воды в установку. Когда весь воздух будет удален из агрегата через сливную линию и будет течь только вода, полностью откройте подачу воды.
    7. Несколько раз нажав кнопку REGEN, быстро проведите клапан через оставшиеся циклы регенерации и верните его в рабочее положение.
    8. Выберите ближайший кран ХОЛОДНОЙ воды и откройте его на полную мощность на несколько минут, пока вода не станет чистой.

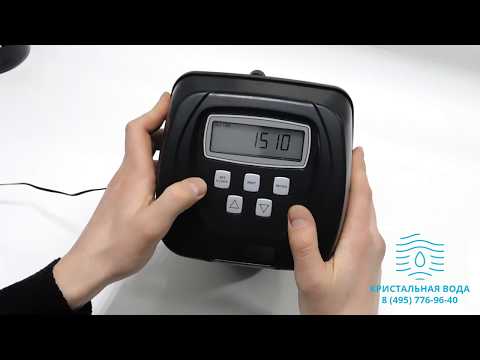

    9. Установите фактическое время суток в данный момент, просмотрев M2 стр. 6 или удерживая кнопку «Установить часы» (также со стрелкой вниз). Часы будут мигать. Используйте стрелку вверх или вниз, чтобы установить час в соответствии с вашим местным временем. Нажмите следующую кнопку, чтобы увидеть мигающие минуты. Установите соответственно. Нажмите «Далее» еще раз, и система вернется в сервисный режим с отображением вашего местного времени.
    10. Обычно блоки предварительно настроены для применения и будут регенерировать в 2:00 утра на обработанном объеме воды. Чтобы изменить время регенерации или жесткость воды, см. М2 стр. 17.
    11. Наслаждайтесь очищенной водой и в течение дня или двух добавьте до 300 # соли в солевой бак.
    12. Для обеспечения хорошей и долгой работы вашего устройства
      a. Всегда поддерживайте уровень соли в солевом баке выше уровня жидкости.
      б. Если в сырой воде есть железо, марганец или подозрительные бактерии, раз в 3 или 4 месяца добавляйте в солевой бак имеющийся в продаже очиститель на основе смолы. При желании вы можете приобрести у нас автоматический очиститель, который недорого сохраняет чистоту смолы в течение многих лет.
      с. Проверьте давление воды в агрегате. Если потребитель снабжается скважиной, давление не должно опускаться ниже 25 фунтов на квадратный дюйм. Более низкое давление может привести к неполной регенерации, соленой воде в кранах и преждевременному разрушению смолы. Если муниципальное водоснабжение должно быть определенным, давление не превышает 100 фунтов на квадратный дюйм и предпочтительно не превышает 70 фунтов на квадратный дюйм. Высокое давление сокращает срок службы резервуара и клапана, что приводит к утечкам.
      д. Держите место вокруг установки достаточно чистым и опрятным.

    C. Инструкции по обратной промывке фильтра.

    1. Обзор M1 стр. 34. После установки и подвода и отвода, подсоедините и поддержите сливную линию. Оставьте воду в блоке ВЫКЛЮЧЕННОЙ, и все краны, светильники и приборы в помещении также должны быть в выключенном положении.
    2. Подключите вентильный трансформатор.
    3. Нажмите и удерживайте правую кнопку (РЕГЕНЕРАЦИЯ) на передней панели таймера. Клапан перейдет в положение обратной промывки.
    4. Очень медленно, частично откройте подачу воды в агрегат. В сливе виден и слышен воздух и небольшое количество воды.
    5. Один раз в канализации видна только вода
      a. Если это угольный фильтр, немедленно перекройте воду на входе и подождите 30 с лишним минут.
      б. Для всех остальных и угольных фильтров через 30 минут перейдите к пункту 6.
    6. Полностью откройте впускной клапан. Для угольных фильтров нажмите и удерживайте кнопку REGEN в течение 5 секунд. Позвольте полному потоку сливаться во время циклов обратной промывки и промывки.
    7. В конце цикла промывки посмотреть слив воды.
    8. При необходимости повторите цикл РЕГЕНЕРАЦИИ столько раз, сколько необходимо, пока сливаемая в конце цикла вода не станет чистой и прозрачной.
    9. Откройте ближайший ХОЛОДНЫЙ кран и включите воду, пока она не станет чистой и прозрачной.
    10. Клапаны запрограммированы на заводе следующим образом, если не были сделаны специальные инструкции.

    Углеродные фильтры Все остальные

    Время регенерации 2:00 утра 2:00 утра

    Частота регенерации 6 дней 3 дня

    Время обратной размывания 6 мин. 10 минут.

    Время промывки                                      6 мин. 10 минут.

    1. Для изменения времени, частоты и длительности цикла см.
