DRAZICE OKCE 100 NTR/2.2 кВт Стационарные электрические баки для горячей воды Руководство пользователя
OKCE 100 NTR/2.2 кВт Стационарные электрические баки для горячей воды
Druzstevní závody Drazice-strojírna sro
Дражице 69, 294 71 Бенатки-над-Йизероу
тел.: +420 / 326 370 911
факс: +420 / 326 370 980
Эл. адрес: [электронная почта защищена]
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД УСТАНОВКОЙ ВОДОНАГРЕВАТЕЛЯ!
Уважаемый клиент,
Druzstevní závody Drazice – strojírna sro, благодарит вас за ваше решение использовать продукцию нашего бренда. С помощью этого руководства мы познакомим вас с использованием, конструкцией, обслуживанием и другой информацией об электрических водонагревателях.
Продукт не предназначен для контроля со стороны
а) люди (включая детей) с ограниченными физическими, чувственными или умственными способностями, или
б) люди с недостаточными знаниями и опытом, если только они не находятся под контролем ответственного лица,
или если это не было надлежащим образом проинструктировано таким ответственным лицом.
Производитель оставляет за собой право на внесение технических изменений в продукт. Изделие рассчитано на постоянный контакт с питьевой водой.
Рекомендуется использовать в помещениях с температурой воздуха от +2 ° C до +45 ° C и относительной влажностью до 80%.
Надежность и безопасность продукта подтверждена испытаниями, проведенными Институтом инженерных испытаний в Брно.
Сделано в Чехии.
Значение пиктограмм, используемых в Руководстве
Важная информация для пользователей обогревателя.
Соблюдение рекомендаций производителя гарантирует безотказную работу и долгий срок службы изделия.
Осторожность! Важное замечание, которое необходимо соблюдать.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА
1.1 ОПИСАНИЕ ФУНКЦИИ
Водонагреватели OKCE 100, 125 NTR/2.2 кВт и OKCE 100.1, 125.1 NTR/HV/2.2 кВт обеспечивают экономичное приготовление горячей воды для бытовых нужд (ГВС) с использованием различных источников энергии благодаря своей конструкции и количеству вариантов.
Благодаря своей номинальной мощности они обеспечивают достаточное количество ГВС для жилых домов, коммерческих помещений, ресторанов и подобных объектов. Для приготовления горячей воды можно выбрать электричество, различные типы котлов центрального отопления и их комбинации.
Нагрев технической воды за счет тепловой энергии через теплообменник
Запорная арматура теплообменника должна быть открыта, что обеспечивает поступление отопительной воды из системы водяного отопления. Вместе с запорным клапаном рекомендуется установить на входе в теплообменник воздухоотводной клапан для удаления воздуха из теплообменника по мере необходимости, в частности перед началом отопительного сезона. Время нагрева с помощью теплообменника зависит от температуры и расхода воды в системе водяного отопления.
1.2 ОПИСАНИЕ ИЗДЕЛИЯ
Резервуар цистерны сварен из стального листа; теплообменники из стальной трубы и, как единое целое, полностью покрыты водостойкой эмалью.
К верхнему днищу сосуда приварен фланец с привинченной к нему фланцевой крышкой. Между крышкой фланца и фланцем вставлено уплотнительное кольцо.
В крышке фланца расположены гильзы для размещения ТЭНа и датчиков регулирующего термостата и предохранителя. Электропроводка размещена под пластиковой съемной крышкой. Температуру воды можно регулировать с помощью термостата.
Для дополнительной защиты от коррозии в верхней части резервуара установлен магниевый анод, который регулирует электрический потенциал внутри сосуда, снижая тем самым риск его коррозии. Баки имеют приваренные выпуски горячей и холодной воды, а также циркуляционное отверстие. Бак утеплен пенополиуретаном толщиной 42 72 мм. Корпус бака представляет собой стальной лист, окрашенный порошковой краской; соединительные детали имеют металлическое покрытие. Весь обогреватель стоит на трех выпрямительных шнеках с возможностью выравнивания неровностей пола в пределах 10 мм. Обогреватель должен располагаться на земле. Сосуд и теплообменники испытывают давлением 1.
5 МПа.
Версия NTR имеет один теплообменник, расположенный в нижней части бака, и использует для нагрева один источник отопительной воды.

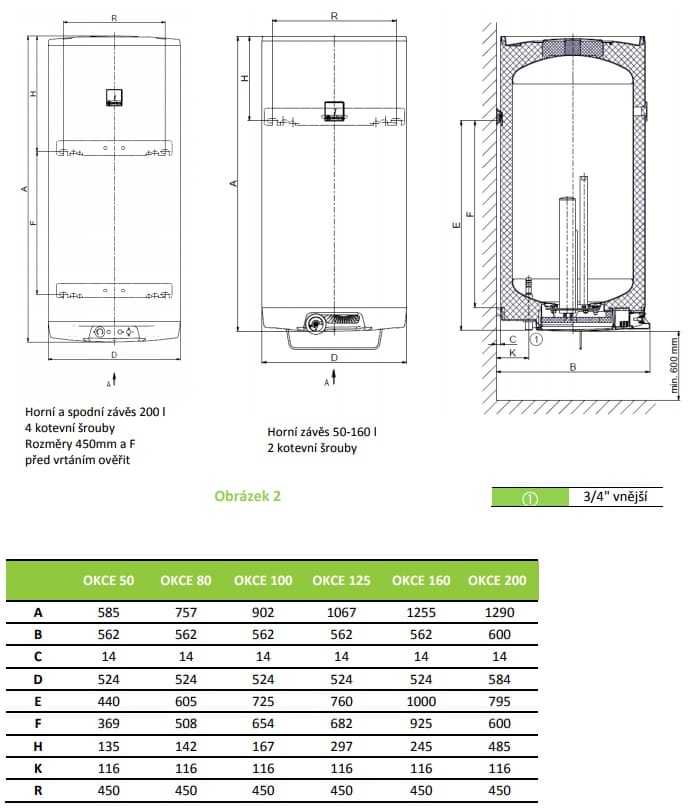

1.3 КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ РЕЗЕРВУАРА
OKCE 100 NTR/2.2 кВт, OKCE 125 NTR/2.2 кВт
OKCE 100.1 NTR/ВН/2.2 кВт, OKCE 125.1 NTR/ВН/2.2 кВт
1.4 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ
2.1 УСЛОВИЯ ЭКСПЛУАТАЦИИ
Резервуар следует использовать только в соответствии с условиями, указанными на паспортной табличке и в инструкциях по электропроводке. Наряду с юридически признанными национальными нормами и стандартами необходимо также соблюдать условия подключения, определенные в местных электро- и водопроводных установках, а также руководство по установке и эксплуатации.
Температура в месте установки бака должна быть выше +2 °С; и помещение не должно замерзнуть. Прибор должен быть установлен в удобном месте; это означает, что прибор должен быть легко доступен для возможного необходимого обслуживания, ремонта или замены, в зависимости от обстоятельств.
Если вода содержит большое количество известковых отложений, мы рекомендуем, чтобы вместе с прибором было установлено какое-либо из обычных устройств для удаления накипи или чтобы термостат был установлен на минимальную рабочую температуру 55 °C (установка в положение «ОПТИМУМ» или «ЭКО») – рис. 10 , рис. 11. Для правильной работы необходимо использовать питьевую воду надлежащего качества. Во избежание возможных отложений мы рекомендуем устанавливать устройство вместе с водяным фильтром.
2.2 ЭЛЕКТРИЧЕСКИЙ УСТАНОВКА
2.2.1 ЭЛЕКТРОМОНТАЖ ДЛЯ: OKCE 100 NTR/2.2 КВТ; ОКСЕ 125 НТР/2.2 кВт; OKCE 100.1 НТР/ВН/2.2 кВт, OKCE 125.1 НТР/ВН/2.2 кВт
Схема подключения прикреплена к баку со стороны ограждения электроустановки.
Подключение, ремонт и осмотр электропроводки может выполнять только компания, уполномоченная на такую деятельность.
Экспертное подключение должно быть подтверждено в гарантийном талоне.
Подогреватель подключается к электрической сети 230 В/50 Гц с помощью неподвижного подвижного провода с автоматическим выключателем (протектором).
Степень защиты электрических частей обогревателя IP 42.
Схема подключения:
2.3 САНТЕХНИКА
Для баков OKCE 100-125 NTR/2.2 кВт вода под давлением подключается к трубам с резьбой 3/4″ на дне бака. Для баков OKCE 100.1 – 125.1 NTR/HV/2.2 кВт это соединение расположено в верхней части бака. Синий – подача холодной воды, красный – выход горячей воды. Для отсоединения бака необходимо установить штуцер Js 3/4″ на входы и выходы систем хозяйственно-питьевого водоснабжения. Предохранительный клапан установлен на подводе холодной воды, отмеченном синим кружком. Мы рекомендуем максимально короткую систему отвода горячей воды от водонагревателя для снижения потерь тепла.
Каждый напорный бак горячей технической воды должен быть оборудован мембранной пружиной с предохранительным клапаном. Номинальный зазор предохранительных клапанов определяется стандартом. Предохранительный клапан должен быть легкодоступным и устанавливаться как можно ближе к резервуару.
Впускные трубы должны иметь как минимум такой же зазор, что и предохранительный клапан. Предохранительный клапан расположен достаточно высоко, чтобы обеспечить слив капающей воды под действием силы тяжести. Мы рекомендуем устанавливать предохранительный клапан на ответвлении. Это упрощает замену без необходимости слива воды из нагревателя. Для сборки используются предохранительные клапаны с фиксированными настройками давления от производителя. Давление срабатывания предохранительного клапана должно быть равно максимально допустимому давлению нагревателя и не менее чем на 20 % превышать максимальное давление в водопроводе (таблица 4). Если давление в водопроводе превышает это значение, в систему необходимо добавить редукционный клапан. Между баком и предохранительным клапаном нельзя устанавливать запорную арматуру. Во время сборки следуйте инструкциям, предоставленным производителем защитного оборудования.
Необходимо каждый раз перед вводом в эксплуатацию проверять предохранительный клапан.
Проверяется ручным перемещением мембраны с седла, поворачивая кнопку размыкающего устройства всегда в направлении стрелки. После поворота кнопка должна вернуться в паз. При исправном функционировании быстроразъемного устройства происходит слив воды через выходной патрубок предохранительного клапана. При обычной эксплуатации такую проверку необходимо проводить не реже одного раза в месяц, а также после каждого отключения нагревателя более чем на 5 дней. Вода может капать из сливной трубы предохранительного клапана; труба должна быть открыта в воздух, направлена вниз; температура окружающей среды не должна опускаться ниже нуля. При опорожнении бака используйте рекомендуемый сливной клапан. В первую очередь перекройте вход воды в бак.
Необходимые значения давления найти в приведенной ниже Таблице 4. Для правильной работы предохранительных клапанов на входных патрубках должен быть установлен обратный клапан, предотвращающий самопроизвольное опустошение бака водонагревателя и попадание горячей воды обратно в водопровод.
Мы рекомендуем, чтобы разводка горячей воды от водонагревателя была как можно короче, чтобы свести к минимуму тепловые потери. Между баком и каждой подающей трубой должно быть установлено не менее одного разъемного соединения.
Должны использоваться подходящие трубопроводы и фитинги с максимальными значениями температуры и давления.
Резервуары должны быть снабжены сливным клапаном, установленным на входе холодной санитарной воды в резервуар для возможной разборки или ремонта.
При сборке охранного оборудования руководствуйтесь стандартом.
2.4 ПОТЕРИ ДАВЛЕНИЯ
2.5 ПОДКЛЮЧЕНИЕ КОСВЕННОГО РЕЗЕРВУАРА К СИСТЕМЕ ГОРЯЧЕЙ ВОДЫ
а) Нагрев воды электроэнергией При подключении бака к электросети нагревательный элемент нагревает воду. Элемент включается и выключается термостатом. При достижении заданной температуры термостат отключает электрическую цепь и тем самым прекращает нагрев воды. Контрольная лампочка сигнализирует, работает ли элемент (светится) или выключен (лампочка гаснет).
В случае более длительной работы без использования отапливаемого объема, термостат необходимо установить в положение от 5 °С до 10 °С (установить символ «снежинка» на селекторе термостата), чтобы избежать его замерзания, либо подача электроэнергии на нагреватель прекратилась. быть выключенным. В комбинированных баках запорный кран на входе в теплообменник должен быть закрыт на входе в теплообменник, что предотвращает нагрев воды в системе водяного отопления.
б) Нагрев технической воды за счет тепловой энергии через теплообменник. Запорная арматура теплообменника должна быть открыта, что обеспечивает поступление отопительной воды из системы водяного отопления. Вместе с запорным клапаном рекомендуется установить на входе в теплообменник воздухоотводной клапан для удаления воздуха из теплообменника по мере необходимости, в частности перед началом отопительного сезона (рисунок 6). Время нагрева с помощью теплообменника зависит от температуры и расхода воды в системе водяного отопления.
Комбинированный нагреватель выполнен в универсальном исполнении – в зависимости от необходимости подключения запорной арматуры к нагревательному элементу либо справа, либо слева.
Рекомендуется оборудовать вход и выход отопительной воды запорной арматурой (на случай демонтажа бака). Клапаны должны располагаться как можно ближе к нагревателю, чтобы избежать более высоких тепловых потерь.
2.6 EXAMPСОЕДИНЕНИЕ РЕЗЕРВУАРОВ
Подключение бака к системе отопления Бак размещается на полу рядом с источником тепла или в непосредственной близости от него. Контур отопления должен быть подключен к маркированным входам и выходам теплообменника бака, а выпускной клапан должен быть установлен в самой высокой точке. В контур необходимо установить фильтр для защиты насосов, трехходового клапана, обратных клапанов и теплообменника от отложений. Перед сборкой рекомендуется промыть отопительный контур. Все соединения электропроводки должны быть должным образом изолированы от тепла.
Если система работает с приоритетным подогревом ГВС с использованием трехходового клапана, всегда следуйте инструкциям по установке производителя трехходового клапана.
Подключение бака к системе HSW
Холодная вода должна быть подключена к входному отверстию, отмеченному синим кольцом и надписью «ВХОД ГТВ». Горячая вода подключается к розетке, отмеченной красным кружком или надписью «ВЫХОД ГВС». Если разводка горячей санитарно-технической воды (ГВС) оборудована циркуляционным контуром, то он должен быть подключен к выходу с пометкой «ЦИРКУЛЯЦИЯ». Для возможного слива нагревателя на входе ГВС должен быть установлен тройник со сливным клапаном. Каждый индивидуально запираемый бак должен быть на входе холодной воды снабжен запорной заслонкой, контрольным краном, предохранительным клапаном с обратной заслонкой и манометром.
Exampсхема группового соединения емкостей по методу Тихельмана для равного вывода ГТВ из всех емкостей
ПОДКЛЮЧЕНИЕ РЕЗЕРВУАРА К РАСПРЕДЕЛЕНИЮ ГОРЯЧЕЙ ВОДЫ
OKCE 100 – 125 НТР/2.
2 кВт
- Использование расширительного бачка не обязательное условие правильного подключения, а лишь возможный конструктивный вариант
- U-запорный клапан
- P1-Предохранительный клапан с обратным клапаном
- P2 – Предохранительный клапан контура отопления
- V-образный дренажный клапан
- М – Манометр
- Т-трехходовой клапан
- O – Клапан выпуска воздуха
- ZK-Test Tap для контроля герметичности обратного клапана
OKCE 100 – 125 НТР/ВВ/2.2 кВт
2.7 ПЕРВЫЙ ВВОД В ЭКСПЛУАТАЦИЮ
После подключения бака к системе водоснабжения и электроснабжения и проверки предохранительного клапана (согласно инструкции, прилагаемой к клапану), водонагреватель можно пускать в эксплуатацию. Перед открытием источника питания бак должен быть заполнен водой. Процесс первого нагрева должен выполняться лицензированным специалистом, который должен его проверить. И труба выхода горячей воды, и детали предохранительной арматуры могут быть горячими.
Процедура:
а) проверьте водопровод и электропроводку; Проверьте правильность размещения датчиков термостата. Датчики в колодце должны быть вставлены до упора; сначала рабочий, а затем предохранительный термостат.
б) откройте кран горячей воды на смесителе;
в) откройте кран подачи холодной воды в бак;
г) как только вода начнет стекать через кран горячей воды, наполнение бака завершено, и кран должен быть закрыт;
д) при обнаружении течи крышки фланца необходимо подтянуть болты крышки фланца;
е) закрепите крышку электроустановки;
ж) при подогреве горячей санитарно-технической воды электроэнергией включить электропитание (кран на вводе отопительной воды в нагревательную вставку в сборных баках должен быть закрыт).
з) при нагреве санитарной воды электроэнергией от системы водяного отопления отключить электроэнергию и открыть вентили на входе и выходе отопительной воды, по возможности удалить воздух из теплообменника.
i) после возобновления работы продолжайте промывать резервуар, пока облако не исчезнет;
j) обязательно правильно заполнить гарантийный талон.
2.8 ОЧИСТКА РЕЗЕРВУАРА И ЗАМЕНА АНОДНОГО стержня
Повторяющийся нагрев воды приводит к отложению известняка как на эмалированных стенках бака, так и, главным образом, на крышке фланца. Образование известкового налета зависит от жесткости нагреваемой воды, ее температуры и объема используемой горячей воды.
Мы рекомендуем проверку и очистку бака от накипи и возможную замену анодного стержня через два года эксплуатации.
Ресурс анода теоретически рассчитан на два года эксплуатации; однако она меняется в зависимости от жесткости воды и химического состава в месте использования. На основании такого осмотра может быть определен ближайший срок замены анодных стержней. Попросите компанию, отвечающую за обслуживание, заняться очисткой и заменой анода. При сливе воды из бака кран комбинированного крана горячей воды должен быть открыт, чтобы не допустить возникновения разрежения в приемнике бака, препятствующего сливу воды.
Для предотвращения появления бактерий (например, Legionella pneumophila) внутри дымового отопления рекомендуется, при крайней необходимости, периодически повышать температуру горячей технической воды (ГТВ) на переходный период времени не менее чем до 70 °C.
Также можно использовать другой способ обеззараживания ТБО.
2.9 ЗАПАСНЫЕ ЧАСТИ
- крышка фланца – термостат и термопредохранитель – контрольные лампочки с проводами – нагревательный элемент
- уплотнение крышки фланца – магниевый анод – индикатор температуры
- кнопка управления крышкой фланца изоляции термостата – комплект болтов М12 (или М10)
При заказе запасных частей указывайте наименование, тип и номер детали с этикетки нагревателя.
3. РАБОТА ТЕРМОСТАТА
3.1 ОБСЛУЖИВАНИЕ
Крышка электроустановки для обогревателей OKCE 100 – 125 NTR/2.2 кВт
Сервисные устройства расположены под пластиковой защитой панели управления.
Крышка электроустановки для обогревателей OKCE 100.1 – 125.1 NTR/HV/2.2 кВт
3.1.1 НАСТРОЙКА ТЕМПЕРАТУРЫ
Температура воды устанавливается поворотом ручки термостата. Нужный символ настраивается относительно фиксированной точки на панели управления (рис.
10, рис. 11).
Для OKCE NTR/HV/2,2 кВт ручка термостата для EIKA v02 (рисунок 12) находится под крышкой электроустановки.
Установка ручки термостата влево обратного упора не означает постоянное отключение нагревательного элемента. При использовании обогревателя без блокировки дневной нормы не рекомендуется устанавливать температуру выше 55 °С. Выберите символ «ОПТИМУМ» или «ЭКО» как максимум.
3.2 НАИБОЛЕЕ ЧАСТЫЕ ФУНКЦИОНАЛЬНЫЕ ОТКАЗЫ И ИХ ПРИЧИНЫ
Не пытайтесь устранить неисправность самостоятельно. Обратитесь за помощью к специалисту или в сервис. Мастеру не нужно много времени, чтобы устранить дефект. При организации ремонтного состояния, обозначение модели и серийный номер можно найти на заводской табличке вашего бака для воды.
4. ВАЖНЫЕ ЗАМЕЧАНИЯ
4.1 ПРАВИЛА УСТАНОВКИ
Без подтверждения, выданного профессиональной компанией, о выполненном электрическом и сантехническом оборудовании гарантия недействительна.
Необходимо периодически проверять защитный магниевый анод и при необходимости заменять его. Между баком и предохранительным клапаном нельзя устанавливать запорную арматуру. Если избыточное давление в питающей магистрали превышает 0.48 МПа, перед предохранительным клапаном необходимо установить редукционный клапан.
Все выходы горячей воды должны быть оборудованы комбинированными кранами.
Перед первым наполнением водонагревателя рекомендуется затянуть гайки фланцевого соединения бака.
Запрещается прикасаться к термостату, кроме сброса температуры с помощью кнопки управления.
Все работы с электроустановкой, настройку и замену функций регулирования может выполнять только сервисная компания.
Термопредохранитель нельзя выключать! В случае неисправности термостата термопредохранитель прерывает подачу электроэнергии на нагревательный элемент, если температура воды в нагревателе превышает 95 °C.
В виде исключения термопредохранитель может также отключиться из-за перегрева воды, вызванного перегревом котла системы водяного отопления (в случае комбинированного водонагревателя).
Мы рекомендуем, чтобы бак работал только от одного источника энергии.
Как электрическая, так и водяная установка должны соответствовать требованиям и нормам, действующим в стране использования!
4.2 УТИЛИЗАЦИЯ УПАКОВОЧНОГО МАТЕРИАЛА И НЕФУНКЦИОНАЛЬНОГО ИЗДЕЛИЯ
report this ad
Плата за услугу по возврату и восстановлению упаковочного материала оплачена за упаковку, в которой был доставлен товар. Плата за услугу была оплачена в соответствии с Законом № 477/2001 Сб. с изменениями в АО «ЭКО-КОМ». Номер клиента компании F06020274. Отнесите упаковки водогрейного котла в место утилизации отходов, определенное городом. По окончании эксплуатации разберите и транспортируйте списанный и неработоспособный нагреватель в центр утилизации отходов (сборную площадку) или обратитесь к производителю.
Документы / Ресурсы
| DRAZICE OKCE 100 NTR/2.2 кВт Стационарные электрические баки для горячей воды [pdf] Руководство пользователя OKCE 100 NTR, 2.  2 кВт OKCE 100.1 NTR, ВН, 2.2 кВт, OKCE 125 NTR, 2.2 кВт OKCE 125.1 NTR, ВН, 2.2 кВт, OKCE 100 NTR, 2.2 кВт Стационарные электрические баки для горячей воды, Баки для горячей воды, Стационарные электрические баки для горячей воды Танки |
DRAZICE OKCE 100 NTR/2,2 кВт Стационарные электрические баки для горячей воды Руководство пользователя
OKCE 100 NTR/2,2 кВт Стационарные электрические баки для горячей воды H
Drazice 69, 294 71 Benátky nad Jizerou
тел.: +420 / 326 370 911
факс: +420 / 326 370 980
эл.
Уважаемый клиент,
Druzstevní závody Drazice – strojírna s.
r.o. благодарит вас за ваше решение использовать продукцию нашего бренда. С помощью этого руководства мы познакомим вас с использованием, конструкцией, обслуживанием и другой информацией об электрических водонагревателях.
Изделие не предназначено для контроля
а) людьми (включая детей) с ограниченными физическими, чувственными или умственными способностями или
б) людьми с недостаточными знаниями и опытом, если только они не находятся под контролем ответственного лица,
или если это не было надлежащим образом проинструктировано таким ответственным лицом.
Производитель оставляет за собой право на инженерную модификацию продукта. Изделие предназначено для постоянного контакта с питьевой водой.
Изделие рекомендуется использовать в закрытых помещениях при температуре воздуха от +2 °С до +45 °С и относительной влажности до 80 %.
Надежность и безопасность изделия подтверждены испытаниями, проведенными Инженерно-испытательным институтом в Брно.
Сделано в Чехии.
Значение пиктограмм, используемых в руководстве
Важная информация для пользователей отопителей.
Соблюдение рекомендаций производителя обеспечивает бесперебойную работу и длительный срок службы изделия.
Внимание! Важное замечание, которое необходимо соблюдать.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
1.1 ОПИСАНИЕ ФУНКЦИИ
Установки OKCE 100, 125 NTR/2,2 кВт и OKCE 100.1, 125,1 NTR/ВТ/2,2 кВт, позволяют экономично готовить бытовую воду (D источников энергии за счет их структуры и количества вариантов. Благодаря своей номинальной мощности они обеспечивают достаточное количество ГВС для жилых домов, коммерческих помещений, ресторанов и подобных объектов. Для приготовления горячей воды можно выбрать электричество, различные типы котлов центрального отопления и их комбинации.
Нагрев технической воды за счет тепловой энергии через теплообменник
Запорные вентили теплообменника должны быть открыты, что обеспечивает поступление отопительной воды из системы водяного отопления.
Вместе с запорным клапаном рекомендуется установить на входе в теплообменник воздухоотводный клапан для удаления воздуха из теплообменника по мере необходимости, в частности перед началом отопительного сезона. Время нагрева с помощью теплообменника зависит от температуры и расхода воды в системе водяного отопления.
1.2 ОПИСАНИЕ ИЗДЕЛИЯ
Резервуар цистерны сварен из стального листа; теплообменники из стальной трубы и, как единое целое, полностью покрыты водостойкой эмалью. К верхнему днищу сосуда приварен фланец с привинченной к нему фланцевой крышкой. Между крышкой фланца и фланцем вставлено уплотнительное кольцо.
В крышке фланца расположены защитные гильзы для размещения ТЭНа и датчиков регулирующего термостата и предохранителя. Электропроводка размещена под пластиковой съемной крышкой. Температуру воды можно регулировать с помощью термостата.
Для дополнительной защиты от коррозии в верхней части резервуара установлен магниевый анод, регулирующий электрический потенциал внутри сосуда, что снижает риск его коррозии.
Баки имеют приваренные выпуски горячей и холодной воды, а также циркуляционное отверстие. Бак утеплен пенополиуретаном толщиной 42 72 мм. Корпус бака представляет собой стальной лист, окрашенный порошковой краской; соединительные детали имеют металлическое покрытие. Весь обогреватель стоит на трех выпрямительных шнеках с возможностью выравнивания неровностей пола в пределах 10 мм. Обогреватель должен располагаться на земле. Сосуд и теплообменники испытывают давлением 1,5 МПа.
Версия NTR имеет один теплообменник, расположенный в нижней части бака, и использует для отопления один источник отопительной воды.

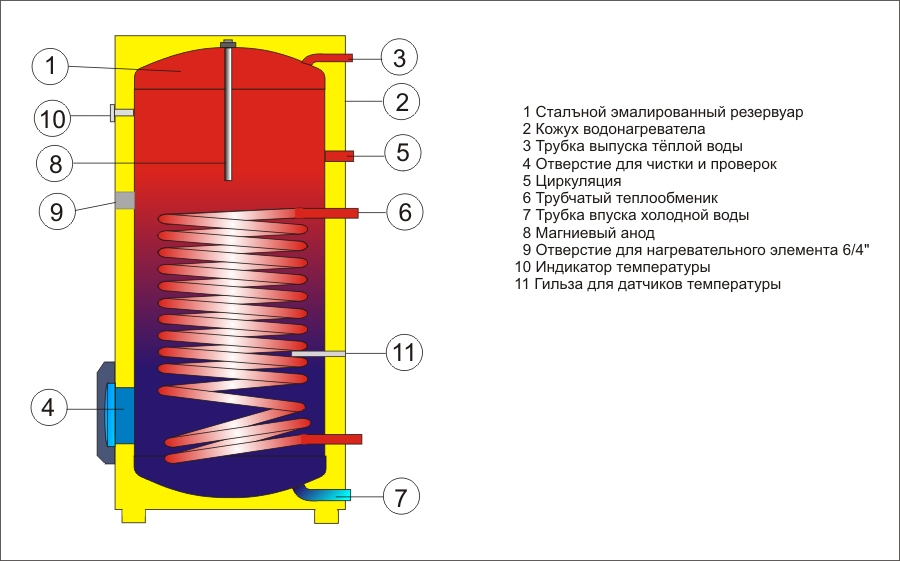

1.3 Дизайн и основные размеры бака
Okce 100 NTR/2,2 кВт, OKCE 125 NTR/2,2 кВт
. 1.4 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ 2.1 УСЛОВИЯ ЭКСПЛУАТАЦИИ Бак должен использоваться только в соответствии с условиями, указанными на паспортной табличке и в инструкциях по электропроводке. Температура в месте установки бака должна быть выше +2 °С; и помещение не должно замерзнуть. Прибор должен быть установлен в удобном месте; это означает, что прибор должен быть легко доступен для возможного необходимого обслуживания, ремонта или замены, в зависимости от обстоятельств. Если вода сильно известковая, мы рекомендуем, чтобы вместе с прибором было установлено какое-либо из обычных устройств для удаления накипи или чтобы термостат был установлен на минимальную рабочую температуру 55 °C (установка в положение «ОПТИМУМ» или «ЭКО») – Рисунок 10, Рисунок 11. Для правильной работы необходимо использовать питьевую воду надлежащего качества. Во избежание возможных отложений мы рекомендуем устанавливать устройство вместе с водяным фильтром. 2. Электрическая схема прикреплена к баку со стороны ограждения электроустановки. Подключение, ремонт и проверка электропроводки могут выполняться только компанией, уполномоченной на такую деятельность. Экспертное подключение должно быть подтверждено в гарантийном талоне. Подогреватель подключается к электрической сети 230 В/50 Гц неподвижным подвижным проводом с автоматическим выключателем (протектором). Степень защиты электрических частей обогревателя IP 42.9.0005 Схема подключения: 2.3 САНТЕХНИКА В баках OKCE 100-125 NTR/2,2 кВт вода под давлением подключается к трубам с резьбой 3/4″ в нижней части бака. Для баков OKCE 100.1 – 125.1 NTR/HV/2,2 кВт это соединение расположено в верхней части бака. Синий – подача холодной воды, красный – выход горячей воды. Каждый напорный бак горячей технической воды должен быть оборудован мембранной пружиной с предохранительным клапаном. Номинальный зазор предохранительных клапанов определяется стандартом. Предохранительный клапан должен быть легкодоступным и устанавливаться как можно ближе к резервуару. Впускные трубы должны иметь как минимум такой же зазор, что и предохранительный клапан. Предохранительный клапан расположен достаточно высоко, чтобы обеспечить слив капающей воды под действием силы тяжести. Мы рекомендуем устанавливать предохранительный клапан на ответвлении. Это упрощает замену без необходимости слива воды из нагревателя. Для сборки используются предохранительные клапаны с фиксированными настройками давления от производителя. Необходимо каждый раз перед вводом в эксплуатацию проверять предохранительный клапан. Проверяется ручным перемещением мембраны с седла, поворачивая кнопку размыкающего устройства всегда в направлении стрелки. После поворота кнопка должна вернуться в паз. При исправном функционировании быстроразъемного устройства происходит слив воды через выходной патрубок предохранительного клапана. При обычной эксплуатации такую проверку необходимо проводить не реже одного раза в месяц, а также после каждого отключения нагревателя более чем на 5 дней. Найдите необходимые значения давления в приведенной ниже Таблице 4. Для правильной работы предохранительных клапанов на входных патрубках должен быть установлен обратный клапан, предотвращающий самопроизвольное опустошение бака водонагревателя и попадание горячей воды обратно в водопровод. Мы рекомендуем, чтобы разводка горячей воды от водонагревателя была как можно короче, чтобы свести к минимуму тепловые потери. Между баком и каждой подающей трубой должно быть установлено не менее одного разъемного соединения. Необходимо использовать подходящие трубы и фитинги с максимальными значениями температуры и давления достаточного размера. Резервуары должны быть снабжены выпускным клапаном, установленным на входе холодной санитарной воды в резервуар для возможной разборки или ремонта. При сборке охранного оборудования следуйте стандарту. 2.4 ПОТЕРИ ДАВЛЕНИЯ 2.5 ПОДКЛЮЧЕНИЕ КОСВЕННОГО БАКА К СИСТЕМЕ ГОРЯЧЕЙ ВОДЫ Элемент включается и выключается термостатом. При достижении заданной температуры термостат отключает электрическую цепь и тем самым прекращает нагрев воды. Контрольная лампочка сигнализирует, работает ли элемент (светится) или выключен (лампочка гаснет). В случае более длительной работы без использования отапливаемого объема, термостат необходимо установить в положение от 5 °С до 10 °С (установить символ «снежинка» на селекторе термостата), чтобы избежать его замерзания, либо подача электроэнергии на нагреватель прекратилась. быть выключенным. В комбинированных баках запорный кран на входе в теплообменник должен быть закрыт на входе в теплообменник, что предотвращает нагрев воды в системе водяного отопления. б) Нагрев технической воды за счет тепловой энергии через теплообменник. Рекомендуется оборудовать вход и выход отопительной воды запорной арматурой (на случай демонтажа бака). Клапаны должны располагаться как можно ближе к нагревателю, чтобы избежать более высоких тепловых потерь. 2.6 ПРИМЕРЫ ПОДКЛЮЧЕНИЯ БАКОВ Подсоединение бака к системе ГВС ПОДКЛЮЧЕНИЕ БАКА К РАСПРЕДЕЛЕНИЮ ГОРЯЧЕЙ ВОДЫ OKCE 100 – 125 NTR/2,2 кВт OKCE 100 – 125 NTR/HV/2,2 кВт 71005 ПЕРВЫЙ ВВОД В ЭКСПЛУАТАЦИЮ 2. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ
Наряду с юридически признанными национальными нормами и стандартами необходимо также соблюдать условия подключения, определенные в местных электро- и водопроводных установках, а также руководство по установке и эксплуатации.
2 ЭЛЕКТРОМОНТАЖ
2.2.1 ЭЛЕКТРОМОНТАЖ ДЛЯ: OKCE 100 NTR/2,2 КВТ; ОКСЕ 125 НТР/2,2 кВт; OKCE 100.1 NTR/HV/2,2 кВт, OKCE 125.1 NTR/HV/2,2 кВт
Для отсоединения бака необходимо установить штуцер Js 3/4″ на входы и выходы систем хозяйственно-питьевого водоснабжения. Предохранительный клапан установлен на подводе холодной воды, отмеченном синим кружком. Мы рекомендуем максимально короткую систему отвода горячей воды от водонагревателя для снижения потерь тепла.
Давление срабатывания предохранительного клапана должно быть равно максимально допустимому давлению нагревателя и не менее чем на 20 % превышать максимальное давление в водопроводе (таблица 4). Если давление в водопроводе превышает это значение, в систему необходимо добавить редукционный клапан. Между баком и предохранительным клапаном нельзя устанавливать запорную арматуру. Во время сборки следуйте инструкциям, предоставленным производителем защитного оборудования.
Вода может капать из сливной трубы предохранительного клапана; труба должна быть открыта в воздух, направлена вниз; температура окружающей среды не должна опускаться ниже нуля. При опорожнении бака используйте рекомендуемый сливной клапан. В первую очередь перекройте вход воды в бак.
Запорные вентили теплообменника должны быть открыты, что обеспечивает поступление отопительной воды из системы водяного отопления. Вместе с запорным клапаном рекомендуется установить на входе в теплообменник воздухоотводной клапан для удаления воздуха из теплообменника по мере необходимости, в частности перед началом отопительного сезона (рисунок 6). Время нагрева с помощью теплообменника зависит от температуры и расхода воды в системе водяного отопления. Комбинированный нагреватель выполнен в универсальном исполнении – в зависимости от необходимости подключения запорной арматуры к нагревательному элементу либо справа, либо слева.
Подключение бака к системе отопления Бак размещается на полу рядом с источником тепла или в непосредственной близости от него.
Контур отопления должен быть подключен к маркированным входам и выходам теплообменника бака, а выпускной клапан должен быть установлен в самой высокой точке. В контур необходимо установить фильтр для защиты насосов, трехходового клапана, обратных клапанов и теплообменника от отложений. Перед сборкой рекомендуется промыть отопительный контур. Все соединения электропроводки должны быть должным образом изолированы от тепла. Если система работает с приоритетным нагревом ГВС с использованием трехходового клапана, всегда следуйте инструкциям по установке производителя трехходового клапана.
Холодная вода должна быть подсоединена к входу, отмеченному синим кольцом и надписью «ВХОД ГВС». Горячая вода подключается к розетке, отмеченной красным кружком или надписью «ВЫХОД ГВС». Если разводка горячей санитарно-технической воды (ГВС) оборудована циркуляционным контуром, то он должен быть подключен к выходу с пометкой «ЦИРКУЛЯЦИЯ». Для возможного слива нагревателя на входе ГВС должен быть установлен тройник со сливным клапаном.
Каждый индивидуально запираемый бак должен быть на входе холодной воды снабжен запорной заслонкой, контрольным краном, предохранительным клапаном с обратной заслонкой и манометром.
Пример группового соединения баков по методу Тихельмана для равного отбора ГТВ из всех баков9
После подключения бака к системе водоснабжения и электроснабжения и проверки предохранительного клапана (в соответствии с прилагаемой к клапану инструкцией) водонагреватель можно пускать в эксплуатацию.
Перед открытием источника питания бак должен быть заполнен водой. Процесс первого нагрева должен выполняться лицензированным специалистом, который должен его проверить. И труба выхода горячей воды, и детали предохранительной арматуры могут быть горячими. Процедура:
а) проверить водопровод и электропроводку; Проверьте правильность размещения датчиков термостата. Датчики в колодце должны быть вставлены до упора; сначала рабочий, а затем предохранительный термостат.
б) открыть кран горячей воды на смесителе;
в) открыть кран подачи холодной воды в бак;
г) после начала слива воды через кран горячей воды наполнение бака завершено, и кран должен быть закрыт;
д) при обнаружении течи крышки фланца необходимо подтянуть болты крышки фланца;
е) закрепите крышку электроустановки;
г) при нагреве горячей санитарно-технической воды электроэнергией включить электропитание (кран на вводе отопительной воды в нагревательную вставку в сборных баках должен быть закрыт).
з) при нагреве санитарно-технической воды электроэнергией от системы водяного отопления отключить электроэнергию и открыть вентили на входе и выходе отопительной воды, по возможности удалить воздух из теплообменника.
i) после возобновления работы продолжайте промывать резервуар, пока облако не исчезнет;
j) обязательно правильно заполните гарантийный талон.
2.8 ОЧИСТКА РЕЗЕРВУАРА И ЗАМЕНА АНОДНОГО СТЕРЖНЯ
Повторяющийся нагрев воды приводит к образованию отложений известняка как на эмалированных стенках резервуара, так и на крышке фланца. Образование известкового налета зависит от жесткости нагреваемой воды, ее температуры и объема используемой горячей воды.
Рекомендуем проверку и очистку бака от накипи и возможную замену анодного стержня через два года эксплуатации.
Срок службы анода теоретически рассчитан на два года эксплуатации; однако она меняется в зависимости от жесткости воды и химического состава в месте использования.
На основании такого осмотра может быть определен ближайший срок замены анодных стержней. Попросите компанию, отвечающую за обслуживание, заняться очисткой и заменой анода. При сливе воды из бака кран комбинированного крана горячей воды должен быть открыт, чтобы не допустить возникновения разрежения в приемнике бака, препятствующего сливу воды.
Для предотвращения появления бактерий (например, Legionella pneumophila) внутри дымового отопления рекомендуется, при крайней необходимости, периодически повышать температуру горячей технической воды (ГТВ) на переходный период времени не менее чем до 70 °C. Также можно использовать другой способ обеззараживания ТБО.
2.9 ЗАПАСНЫЕ ЧАСТИ
- крышка фланца – термостат и термопредохранитель – контрольные лампы с проводами – нагревательный элемент
- уплотнение крышки фланца – магниевый анод – индикатор температуры
- Кнопка управления крышкой изоляционного фланца для термостата – комплект болтов M12 (или M10)
При заказе запасных частей указывайте наименование, тип и номер детали с этикетки обогревателя.
3. ЭКСПЛУАТАЦИЯ ТЕРМОСТАТА
3.1 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Крышка электроустановки для обогревателей OKCE 100 – 125 NTR/2,2 кВт
Сервисные устройства расположены под пластиковой защитой панели управления.
Крышка электроустановки для обогревателей OKCE 100.1 – 125.1 NTR/HV/2,2 кВт
3.1.1 НАСТРОЙКА ТЕМПЕРАТУРЫ
Температура воды устанавливается поворотом ручки термостата. Нужный символ настраивается относительно фиксированной точки на панели управления (Рисунок 10, Рисунок 11).
Для OKCE NTR/HV/2,2 кВт – ручка термостата для EIKA v02 (рисунок 12) находится под крышкой электроустановки.
Установка ручки термостата на левый упор обратного хода не означает постоянное отключение нагревательного элемента. При использовании обогревателя без блокировки дневной нормы не рекомендуется устанавливать температуру выше 55 °С. Выберите символ «ОПТИМУМ» или «ЭКО» как максимум.
3.
2 НАИБОЛЕЕ ЧАСТЫЕ ФУНКЦИОНАЛЬНЫЕ НЕИСПРАВНОСТИ И ИХ ПРИЧИНЫ
Не пытайтесь устранить неисправность самостоятельно. Обратитесь за помощью к специалисту или в сервис. Мастеру не нужно много времени, чтобы устранить дефект. При организации ремонтного состояния, обозначение модели и серийный номер можно найти на заводской табличке вашего бака для воды.
4. ВАЖНЫЕ ЗАМЕЧАНИЯ
4.1 ПРАВИЛА УСТАНОВКИ
Без подтверждения, выданного профессиональной компанией о выполненных электромонтажных и сантехнических работах, гарантия аннулируется. Необходимо периодически проверять защитный магниевый анод и при необходимости заменять его. Между баком и предохранительным клапаном нельзя устанавливать запорную арматуру. Если избыточное давление в питающей магистрали превышает 0,48 МПа, перед предохранительным клапаном необходимо установить редукционный клапан.
Все выходы горячей воды должны быть оборудованы комбинированными кранами.
Перед первым наполнением водонагревателя рекомендуется затянуть гайки фланцевого соединения бака.
Запрещается выполнять какие-либо действия с термостатом, кроме сброса температуры с помощью кнопки управления.
Все работы с электроустановкой, настройка и замена функций регулирования могут осуществляться только сервисной компанией.
Термопредохранитель нельзя выключать! При неисправности термостата термопредохранитель прерывает подачу электроэнергии на ТЭН, если температура воды в ТЭНе превышает 95°С.
В виде исключения термопредохранитель может также отключиться из-за перегрева воды, вызванного перегревом котла системы водяного отопления (в случае комбинированного нагревателя).
Мы рекомендуем, чтобы бак работал только от одного источника энергии.
Как электрическая, так и водяная установка должны соответствовать требованиям и нормам, действующим в стране использования!
4.2 УТИЛИЗАЦИЯ УПАКОВОЧНОГО МАТЕРИАЛА И НЕФУНКЦИОНАЛЬНОГО ИЗДЕЛИЯ
За упаковку, в которой доставлено изделие, оплачен сервисный сбор по обеспечению возврата и восстановления упаковочного материала.
Плата за услугу была уплачена в соответствии с Законом № 477/2001 Сб. в действующей редакции в EKO-KOM a.s. Номер клиента компании F06020274. Отнесите упаковки водогрейного котла в место утилизации отходов, определенное городом. По окончании эксплуатации разберите и транспортируйте списанный и неработоспособный нагреватель в центр утилизации отходов (сборную площадку) или обратитесь к производителю.
Документы / ресурсы
| Drazice Okce 100 NTR / 2,2 кВт. , 2,2 кВт OKCE 125.1 NTR, HV, 2,2 кВт, OKCE 100 NTR, 2,2 кВт Стационарные электрические резервуары для горячей воды, Резервуары для горячей воды, Стационарные электрические резервуары для горячей воды |
