Бензопилы Husqvarna 235, 236, 240

Страница 1 из 3

Прежде чем приступить к работе с машиной внимательно прочитайте инструкцию и убедитесь, что Вам все понятно.

Введение.

Фирма Husqvarna берет свое начало в 1689 году, когда король Карл XI постановил создать фабрику по изготовлению мушкетов на берегу речки Huskvarna. Место около речки Huskvarna было разумным выбором, так как энергия течения воды использовалась в производстве. В течение более 300 лет существования фабрики Husqvarna, на ней производилось множество различных изделий, начиная от каминов и до современных кухонных машин, швейные машинки, велосипеды, мотоциклы и др. В 1956 была выпущена первая газонокосилка с мотором, после чего в 1959 году была выпущена первая моторная пила. В этой области производства деятельность Husqvarna осуществляется и сегодня.

Сегодня Husqvarna является одним из ведущих в мире производителей изделий для лесных и садовых работ самого высокого качества и мощности.

Цель бизнеса заключается в том, чтобы разрабатывать, производить и распространять на рынке изделия с моторным приводом для работы в лесу и в саду, а также в строительстве и в промышленном комплексе. Фирма Husqvarna также стремится быть впереди в эргономике, удобстве пользования, безопасности и экологии, и по этой причине было разработано много различных функций, которые улучшают продукцию в этих областях.

Мы убеждены в том, что Вы по достоинству оцените качество нашего изделия и мощность и останетесь довольным им на протяжении длительного времени. Приобретение какого-либо из наших изделий, дает Вам доступ к профессиональной помощи по его ремонту и обслуживанию, если в этом все-таки возникнет необходимость. Если машина была приобретена не в одном из наших специализированных магазинов, узнайте в ближайшей сервисной мастерской.

Надеемся, что Вы останетесь довольны Вашей машиной, и что она будет Вашим спутником на долгое время. Помните о том, что настоящее руководство является ценным документом.

Выполняя требования инструкции (пользование, сервис, обслуживание и т.д.) Вы значительно продлите срок службы машины и поднимите ее вторичную стоимость. Когда Вы будете продавать Вашу машину, не забудьте передать инструкцию новому владельцу.

Husqvarna AB постоянно работает над разработкой своих изделий и поэтому оставляет за собой право на внесение изменений в форму и внешний вид без предварительных предупреждений.

Читайте также на нашем сайте:

Кликните на изображение для увеличения

Условные обозначения на машине

ПРЕДУПРЕЖДЕНИЕ! Моторные пилы могут быть опасны! Небрежное или неправильное обращение может привести к серьезным травмам или к смерти оператора или других людей.

Прежде чем приступить к работе с машиной внимательно прочитайте инструкцию и убедитесь, что Вам все понятно.

Всегда используйте:

• Специальный защитный шлем;
• Специальные шумозащитные наушники;
• Защитные очки или сетчатую маску.

Эта продукция отвечает требованиям соответствующих нормативов EC.

Шумозащитные эмиссии в окружающую среду согласно Директивы Европейского Сообщества. Эмиссия машины приведена в главе Технические данные и на табличке.

При работах моторную пилу необходимо держать обеими руками.

Никогда не пользуйтесь моторной пилой, держа ее только одной рукой.

Не допускайте, чтобы острие шины пилы приходило в контакт с каким- либо предметом.

ПРЕДУПРЕЖДЕНИЕ! Отдача может возникнуть когда носок пильной шины входит в контакт с каким-либо предметом и вызывает реакцию отдачи, которая отбрасывает шину пилы вверх и назад на оператора. Это может привести к серьезным травмам людей.

Тормоз цепи активирован (справа). Тормоз цепи не активирован (слева).

Другие символы/наклейки на машине относятся к специальным требованиям сертификации на определенных рынках.

Введение.

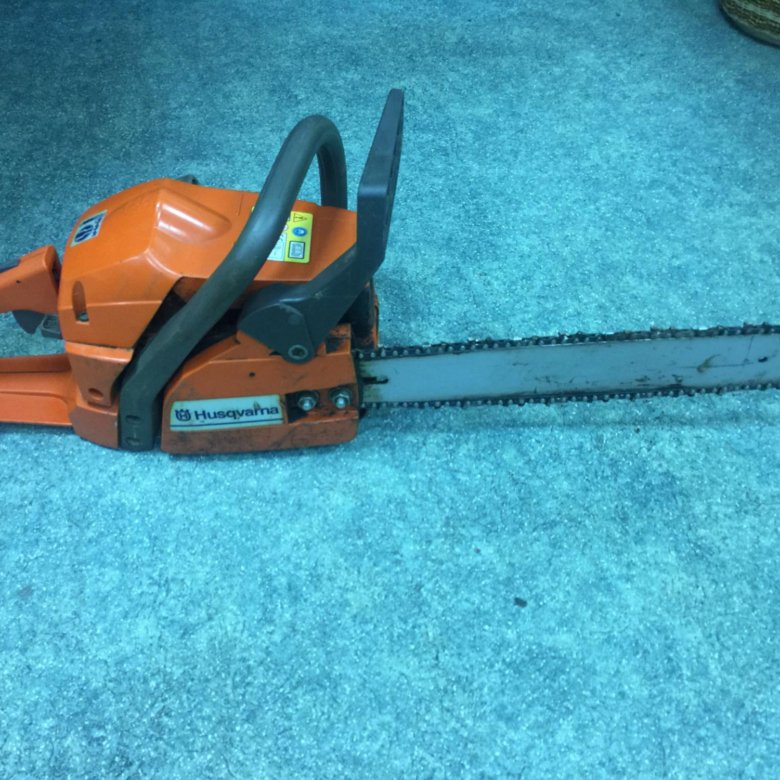

Что есть что на моторной пиле?

1. Табличка изделия с серийным номером.
2. Фиксатор ручки газа (предотвращает случайное срабатывание дроссельной заслонки).
3. Передняя ручка.
4. Крышка цилиндра.
5. Переднее ограждение для защиты рук.
6. Глушитель.
7. Зубчатый упор.
8. Направляющая звездочка.
9. Задняя ручка с защитой правой руки.
10. Управление газом.
11. Крышка сцепления.
12. Уловитель цепи.
13. Пильная шина.
14. Пильная цепь.
15. Ручка стартера.
16. Бак для смазки цепи.
17. Стартер.
18. Топливный бак.
19. Рычаг воздушной заслонки / Фиксатор ручки газа при запуске.
20. 3адняя ручка.
21. Выключатель (зажигание вкл. / выкл.).
22. Винты регулировки карбюратора.
23. Топливный насос.
24. Информационная и предупредительная надпись.
25. Регулировка натяжения цепи.
26. 3ащитный чехол пильного полотна.
27. Универсальный ключ.
28. Руководство по эксплуатации.

Содержание

• Уважаемый покупатель!
• Условные обозначения на машине
• Что есть что на моторной пиле?
• СОДЕРЖАНИЕ
• Содержание
• ОБЩИЕ ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ
• Действия, которые необходимо предпринять перед использованием новой моторной пилы
• Важная информация
• Всегда руководствуйтесь здравым смыслом
• Средства защиты оператора
• Устройства безопасности машины
• Пильный аппарат
• СБОРКА
• Порядок монтажа пильного полотна и цепи
• ПРАВИЛА ОБРАЩЕНИЯ С ТОПЛИВОМ
• Подготовка топливной смеси
• Заправка
• Правила безопасности при заправке
• ЗАПУСК И ОСТАНОВКА
• Запуск и остановка
• МЕТОД РАБОТЫ
• Перед каждым пользованием
• Общие рабочие инструкции
• Как избежать отдачи
• ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
• Общие сведения
• Регулировка карбюратора
• Осмотр, уход и обслуживание защитных приспособлений моторной пилы
• Глушитель
• Воздушный фильтр
• Свеча зажигания
• График технического обслуживания
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Технические характеристики
• Совместимость моделей пильного полотна и цепи
• Гарантия ЕС о соответствии

Общие предписания по безопасности

Действия, которые необходимо предпринять перед использованием новой моторной пилы:

• Внимательно прочитайте инструкцию.
• (1) – (50) указывает на иллюстрацию на стр. 25.
• Проверьте установку пильного аппарата и регулировку. См. указания в разделе Сборка.
• Заправьте и запустите моторную пилу. См. указания в разделах Обращение с топливом и Запуск и остановка.
• Не пользоваться моторной пилой пока на цепь не попадет достаточное количество масла. См. указания в разделе Смазка режущего оборудования.
• Продолжительное воздействие шума дает неизлечимое ухудшение слуха. Всегда пользуйтесь, поэтому, специальными наушниками.

ПРЕДУПРЕЖДЕНИЕ! Ни при каких обстоятельствах не допускается внесение изменений в первоначальную конструкцию машины без разрешения изготовителя. Пользуйтесь только оригинальными запчастями. Внесение неразрешенных изменений и/или использование неразрешенных приспособлений может привести к серьезной травме или даже к смертельному исходу для оператора или других лиц.

ПРЕДУПРЕЖДЕНИЕ! При неправильном или небрежном использовании моторной пилы, она может быть опасным инструментом, который может привести к серьезным, и даже к опасным для жизни травмам.

Поэтому необходимо внимательно прочитать и полностью понять данную инструкцию.

ПРЕДУПРЕЖДЕНИЕ! В глушителе есть химикаты, которые могут вызывать раковые заболевания. Избегайте контакта с этими элементами в случае повреждения глушителя.

ПРЕДУПРЕЖДЕНИЕ! Продолжительное вдыхание выхлопных газов двигателя испарений цепного масла и древесной пыли опасно для здоровья.

ПРЕДУПРЕЖДЕНИЕ! Машина во время работы создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантантов. Чтобы избежать риска серьезного повреждения или смерти, лицам с медицинскими имплантантами рекомендуется проконсультироваться с врачом и изготовителем имплантанта, прежде чем приступать к работе с этой машиной.

Важная информация.

ВАЖНО!

Настоящая лесопильная цепная пила предназначена для таких работ как: рубка леса, обрезка сучков и распиливание. Пользуйтесь только теми сочетаниями пильной шины/цепи, которые мы рекомендуем в главе Технические данные.

Никогда не работайте с машиной если Вы устали, выпили алкоголь, или принимаете лекарства, которые могут оказывать влияние на зрение, реакцию или координацию. Пользуйтесь оборудованием для защиты людей. См. раздел Защитное оборудование. Никогда не модифицируйте машину настолько, чтобы её конструкция больше не соответствовала оригинальному исполнению, и не пользуйтесь ей, если Вы подозреваете, что она была модифицирована другими. Никогда не используйте дефектную машину. Проводите регулярные осмотры, уход и обслуживание в соответствии с данным руководством. Некоторые операции по уходу и обслуживанию выполняются только подготовленными специалистами. См. раздел Уход. Никогда не применяйте дополнительное оборудование отличное от рекомендованного в данном руководстве. См. Раздел Режущее оборудование и Технические характеристики. Обратите внимание! Пользуйтесь всегда защитными очками или маской, чтобы уменьшить риск травмы отбрасываемыми предметами. Моторная пила может отбрасывать такие предметы, как опилки, маленькие частицы дерева и т. д. с большим усилием. Это может привести к серьезным травмам, особенно глаз.

ПРЕДУПРЕЖДЕНИЕ! Работа двигателя в закрытом или в плохо проветриваемом помещении может привести к смертельному исходу от удушения или заражения угарным газом.

ПРЕДУПРЕЖДЕНИЕ! Неправильное режущее оборудование или неправильное сочетание пильной шины/цепи увеличивает риск отдачи! Пользуйтесь только сочетанием пильной шины/цепи, которое мы рекомендуем, и выполняйте указания инструкции. См. указания под заголовком Технические данные.

Всегда руководствуйтесь здравым смыслом (2)

Невозможно предвидеть все возможные ситуации, в которых Вы можете оказаться, пользуясь моторной пилой. Будьте всегда осторожны и руководствуйтесь здравым смыслом. Избегайте ситуаций, для которых по Вашему мнению, уровень Вашей квалификации недостаточен. Если Вы, прочитав это руководство, всё еще чувствуете себя неуверенными в отношении метода работы, обратитесь за советом к специалисту, прежде, чем Вы будете продолжать работу. Обращайтесь всегда к Вашему дилеру или к нам, если у Вас есть вопросы по обращению с моторной пилой. Мы всегда будет рады помочь и дать Вам совет по тому, как Вы можете пользоваться Вашей моторной пилой лучше и безопаснее. Мы советуем Вам пройти подготовительный курс по пользованию моторной пилой. Ваш дилер, школа по уходу за лесом или библиотека могут предложить Вам материал и то какие есть для этого курсы. Постоянно проводится работа по улучшению конструкции и технологии -улучшения, которые увеличивают безопасность и эффективность. Посещайте Вашего дилера регулярно, чтобы Вы были в курсе дела, какую пользу Вы можете извлечь из новых функций, вводимых в производство.

Средства защиты оператора

ПРЕДУПРЕЖДЕНИЕ! Большинство несчастных случаев с цепной пилой происходит при соприкосновении человека с движущейся цепью. Во время работы с машиной вы должны использовать специальные одобренные средства защиты. Индивидуальные средства защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. Обращайтесь за помощью к дилеру при выборе оборудования.

• Специальный защитный шлем.
• Защитные наушники.
• Защитные очки или сетчатую маску.
• Специальные перчатки с защитой от пореза.
• Брюки с защитой от пореза пилой.
• Сапоги с предохранением от пореза цепью с металлической вставкой и нескользящей подошвой.
• Всегда имейте при себе аптечку для оказания первой медицинской помощи.
• Огнетушитель с лопатой.

В общем случае одежда должна быть плотно подогнана и в то же время не стеснять свободы движения.

ВАЖНО! Искры могут исходить от глушителя, пильной шины и цепи, или от другого источника. Имейте всегда инструмент для пожаротушения на случай, если он может Вам понадобиться. Тем самым Вы будете содействовать предотвращению лесных пожаров.

Устройства безопасности машины

В этом разделе поясняется, что относится к устройствам безопасности машины и их функции. Указания по проверке и обслуживанию приведены в разделе Проверка, обслуживание и сервис устройств безопасности моторной пилы. См. указания в разделе Что есть что?, где Вы найдете расположение этих устройств на машине. Срок службы машины может быть укорочен и риск аварии увеличен, если обслуживание машины не выполняется правильным образом и если сервис и/или ремонт не были выполнены профессионально. Если вам требуется дополнительная информация, обратитесь в ближайшую мастерскую по обслуживанию.

ПРЕДУПРЕЖДЕНИЕ! Никогда не пользуйтесь машиной с поврежденным устройством безопасности. Устройство безопасности следует проверять и обслуживать. См. указания в разделе Проверка, обслуживание и сервис устройства безопасности моторной пилы. Если Ваша машина не в состоянии выдержать все проверки, обращайтесь в мастерскую для ремонта.

Тормоз цепи и рукоятка охраны против отдаче

Ваша моторная пила оснащена тормозом цепи, сконструированным для остановки цепи пилы при отдаче. Тормоз цепи снижает риск несчастных случаев, но предотвратить их можете только Вы, как пользователь. Будьте внимательны при работе и следите, чтобы зона отдачи пильного полотна не касалась никаких объектов.

• Тормоз цепи (А) включается вручную (левой ручкой) или под воздействием инерции. (3)
• Тормоз срабатывает, когда рукоятка охраны против отдаче (В) сдвигается вперед. (3)
• Данное движение приводит в действие пружинный механизм, который зажимает ленту тормоза (С) вокруг привода цепи (Д) (барабана муфты сцепления). (4)
• Рукоятка охраны против отдаче предназначена не только для приведения в действие тормоза цепи. Другое ее важное свойство заключается в том, что она не допускает попадания левой руки на цепь при соскальзывании с передней ручки.
• Тормоз цепи должен быть включен при запуске моторной пилы, чтобы не допустить вращения цепи.
• Пользуйтесь тормозом цепи как “стояночным тормозом” при запуске и при малых переходах с одного места на другое, чтобы избежать несчастных случаев, когда пользователь или какой-либо предмет в окружении может оказаться с движущейся цепью пилы.
• Для разблокировки тормоза сдвиньте охрану против отдаче назад, по направлению к передней ручке.
• Толчок при отдаче может быть молниеносным и очень сильным. В большинстве случаев отдача маленькая и тормоз цепи срабатывает не всегда. Если это происходит, вы должны крепко держать моторную пилу и не дать ей вырваться из рук.
• Способ срабатывания тормоза пильной цепи, вручную или автоматически, зависит от силы отдачи и положения моторной пилы по отношению к объекту, которого коснулось пильное полотно своей зоной отдачи.
  При сильной отдаче, и когда сектор отдачи шины пилы находится на максимальном отдаленном расстоянии от пользователя, то тормоз цепи пилы может включаться противовесом цепи пилы (инерция) в направлении отдачи.
  Если удар отдачи не очень сильный и/или зона отдачи полотна недалеко от вас, тормоз цепи срабатывает вручную движением левой руки.
• При падении, левая рука находится в положении, когда она не в состоянии включить тормоз цепи. Этот тип захвата, т.е. когда левая рука находится в положении, когда она не в состоянии оказать влияние на движение щита отдачи, тормоз цепи может быть включен только под воздействием инерции.

Включает ли моя рука тормоз цепи всегда при отдаче?

Нет. для перемещения щита отдачи вперед, необходимо определенное усилие. Если Ваша рука будет лишь слегка касаться щита отдачи или соскользнет на него, то усилие может быть недостаточно сильным для включения тормоза пилы. Вы должны держать моторную пилу устойчивым захватом во время работы. Если Вы будет это делать и произойдет отдача, Вы скорее всего никогда не отпустите руку с передней ручки и не включите тормоз пилы, или, тормоз пилы будет включен лишь когда пила успеет повернуться на достаточное расстояние. В такой ситуации тормоз цепи возможно не успеет остановить цепь до того, когда она прикоснется к Вам. Встречаются также рабочие положения, в которых Ваша рука будет не в состоянии достать до щита отдачи, чтобы включить тормоз цепи; например, когда пила удерживается в положении валки.

Происходит ли включение тормоза цепи инерцией всегда при отдаче?

Нет. Во-первых Ваш тормоз должен функционировать. Проверить тормоз довольно легко, см. указания в разделе Проверка, обслуживание и сервис оборудования безопасности моторной пилы. Мы рекомендуем делать это перед каждой новой рабочей сменой. Во-вторых, отдача должна быть достаточно сильной для включения стояночного тормоза. Если тормоз цепи был чрезмерно чувствительным, то он включался бы всегда, что не давало бы возможности работать.

В состоянии ли тормоз цепи всегда защитить меня от травмы при отдаче?

Нет. Во-первых, тормоз должен функционировать, чтобы он был в состоянии предоставить необходимую защиту. Во-вторых, он должен включаться так, как это описано выше, чтобы он смог остановить цепь пилы при отдаче. В-третьих, тормоз цепи может быть и включен, но если шина пилы находится очень близко к Вам, то тормоз возможно не успеет затормозить и остановить цепь до того, как она к Вам прикоснется. Только Вы сами и правильный метод работы может исключить отдачу и эти риски.

Рычаг блокировки курка газа

Блокиратор ручки газа сконструирован для предупреждения непроизвольного воздействия на ручку газа. При нажатии на блокиратор (А) в ручке (= когда Вы держите ручку) ручка газа (B) освобождается. Когда будет отпущен захват, то ручка газа и блокиратор возвращаются в свои исходные положения. Это положение означает, что ручка газа автоматически замыкается на холостых оборотах. (5)

Уловитель цепи

Уловитель цепи предназначен для улавливания цепи при ее обрыве или соскакивании. Чтобы этого не произошло, в большинстве случаев, достаточно правильно отрегулировать натяжение цепи (см. указания в разделе Монтаж), а также правильно производить уход и техобслуживание шины пилы и цепи (см. указания в подразделе Общие рабочие инструкции).

Защита для правой руки

Кроме зашиты вашей правой руки при соскальзывании или обрыве цепи, защитное приспособление предохраняет руку, сжимающую заднюю ручку, от случайного попадания веток и сучьев.

Система гашения вибрации

Ваша машина оснащена системой гашения вибрации на рукоятках, сконструированной для максимального удобного пользования без вибрирования машины. Система виброгашения машины снижает уровень вибрации передаваемый от двигателя или режущего оборудования на рукоятки. Корпус двигателя, включая режущее оборудование, соединен с рукоятками через виброгасящие элементы. Пиление твердых пород дерева большинство широколиственных деревьев вызывает более сильную вибрацию чем пиление мягких пород большинство хвойных деревьев. Работа с затупившейся или неисправной цепью неправильная или плохая заточка приводит к повышению уровня вибрации.

ПРЕДУПРЕЖДЕНИЕ! Длительное воздействие вибрации оказывает вредное влияние на кровеносные сосуды и может вызвать расстройства нервной системы у людей с нарушенным кровообращением. В случае появления симптомов вредного влияния вибрации на организм, следует обратиться к врачу. Примером таких симптомов могут быть отсутствие чувствительности, ”зуд”, “покалывание”, боль, потеря или уменьшение обычной силы, изменение цвета и поверхности кожи. Обычно подобные симптомы проявляются на пальцах, руках или запястьях. Эти симптомы увеличиваются при холодной температуре.

Контакт остановки
Данный выключатель используется для полной остановки двигателя.

Глушитель
Г лушитель предназначен для снижения уровня шума и отвода в сторону от работающего человека выхлопных газов.

ПРЕДУПРЕЖДЕНИЕ! Выхлопные газы двигателя горячи и могут содержать искры, который могут стать причиной пожара. Поэтому машину никогда не следует запускать внутри помещения или рядом с легковоспламеняемым материалом.

В местах с теплым и сухим климатом, есть большой риск возникновения пожаров. Иногда местные предписания в таких регионах требуют, чтобы глушитель был оснащен соответствующей требованиям сеткой искроулавливателя (A). (6)

Обратите внимание! Глушитель при пользовании и сразу после остановки двигателя очень горячий. Это справедливо также при работе на холостых оборотах. Помните о риске пожара, в особенности при работе рядом с легко воспламеняемыми веществами и/или газами.

ПРЕДУПРЕЖДЕНИЕ! Никогда не пользуйтесь моторной пилой без или с поврежденным глушителем. Поврежденный глушитель значительно увеличивает шум и риск пожара. Имейте всегда под рукой инструмент для тушения пожара. Никогда не пользуйтесь моторной пилой без или с поврежденной искроулавливающей сеткой, если она обязательна там, где Вы работаете.

Пильный аппарат

В настоящем разделе описано то, как Вы, благодаря правильному обслуживанию и использованию правильного режущего оборудования:

• Снизить риск отдачи машины.
• Избежать случаев выхода и обрыва цепи.
• Поддерживать цепь всегда правильно заточенной.
• Продлить срок службы пилы и пильного аппарата.
• Не допускать увеличения уровня вибрации.

Общие правила

• Пользуйтесь только рекомендуемым нами режущим оборудованием! См. указания под заголовком Технические данные.
• Следите за тем, чтобы зубья пильной цепи были правильно заточены! Соблюдайте наши инструкции и используйте рекомендованный нами шаблон. Поврежденная или плохо заточенная цепь повышает риск несчастного случая.
• Выдерживайте правильное снижение ограничителя! Выполняйте наши инструкции и пользуйтесь рекомендуемыми нами шаблонами для установки снижения ограничителя. Очень большое снижение ограничителя увеличивает риск отдачи.
• Цепь пилы должна быть хорошо натянутой!Недостаточное натяжение цепи увеличивает риск выхода цепи и износ пильного полотна, цепи пилы и ведущей звездочки.
• Следите за тем чтобы пильный аппарат хорошо смазывался и поддерживался в соответствующем рабочем состоянии При плохой смазке цепь может легко оборваться и быстрее изнашивается, а также ускоряется износ полотна и звездочек.

Режущее оборудование с пониженной отдачей

ПРЕДУПРЕЖДЕНИЕ! Неправильное режущее оборудование или неправильное сочетание пильной шины/цепи увеличивает риск отдачи! Пользуйтесь только сочетанием пильной шины/цепи, которое мы рекомендуем, и выполняйте указания инструкции. См. указания под заголовком Технические данные.

Единственная возможность избежать отдачи, это постоянный контроль за тем чтобы зона отдачи пильного полотна ни с чем не соприкасалась. Вы можете снизить риск отдачи, используя пильный аппарат, имеющий конструктивные элементы, понижающие вероятность отдачи, правильно затачивая цепь и выполняя надлежащий уход.

Пильное полотно
Чем меньше радиус носовой звездочки, тем меньше будет вероятность отдачи.

Пильная цепь
Цепь пилы собрана из набора звеньев, которые могут быть выполнены в стандартном и в снижающем вероятность отдачи варианте.

ВАЖНО! Никакие пильные цепи не исключают полностью риск отдачи.

ПРЕДУПРЕЖДЕНИЕ! Любой контакт с вращающейся цепью может привести к очень серьезным травмам.

Некоторые термины и понятия используемые при описании пильного полотна и пильной цепи Для сохранения функций всех деталей системы защиты на режущем оборудовании, Вам следует производить замену изношенных и поврежденных пильных шин и цепи на рекомендуемые фирмой Husqvarna. См. указания в разделе Технические данные для получения информации о рекомендуемых нами пильных шинах и цепях.

Пильное полотно

• Длина (дюйм/см)
• Количество зубьев на носовой звездочке (T).
• Шаг пильной цепи (дюймы). Конечная звездочка и ведущая звездочки цепи должны соответствовать расстоянию между звеньями цепи. Кол-во приводных звеньев (шт.) Число приводных звеньев определяется длиной пильного полотна, шагом цепи и количеством зубьев на носовой звездочке полотна.
• Ширина паза пильного полотна (дюйм/мм). Паз полотна должен совпадать с шириной приводных звеньев цепи.
• Отверстие для смазки цепи и отверстие для шейки натяжителя цепи. Пильное полотно должно соответствовать конструкции моторной пилы.

Пильная цепь

• Шаг пильной цепи (дюймы).
• Ширина ведущего звена (мм/дюймов).
• Количество ведущих звеньев (шт.).

Затачивание и снижение ограничителя пильной цепи.

ПРЕДУПРЕЖДЕНИЕ! При работе с цепью, всегда одевайте защитные перчатки, чтобы предохранить руки от травм.

Общие сведения относительно затачивания режущего зуба

• Никогда не пилите затупившейся пильной цепью. Признаком того, что цепь затупилась, является необходимость давить на нее при пилении и очень мелкие опилки. При сильно затупившейся цепи вообще не будет опилок. Будет оставаться только древесная пыль.
• Хорошо заточенная пильная цепь сама врезается в дерево и дает длинные и большие опилки.
• Пилящей частью цепи является режущий звено, которое состоит из режущего зуба (А) и ограничителя глубины врезания (В). Разница между ними по высоте определяет толщину срезаемой стружки. (7)

При затачивании режущего зуба, следует учитывать четыре параметра.

1. Угол заточки верхней режущей кромки.
2. Угол резания.
3. Угол наклона напильника.
4. Диаметр круглого напильника.

Без вспомогательного инструмента заточить пильную цепь очень сложно. Мы, поэтому, рекомендуем пользоваться шаблоном для заточки. Он гарантирует то, что пильная цепь заточена оптимально для максимальной производительности пиления и минимального риска отдачи. См. указания в разделе Технические данные, относительно параметров заточки Вашей пильной цепи.

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение указаний инструкции значительно увеличивает риск отдачи пилы.

Заточка режущего зуба
Для заточки режущего зуба, необходимо иметь круглый напильник и шаблон для заточки. См. указания относительно диаметра круглого напильника и рекомендуемого шаблона для Вашей пильной цепи в разделе Технические данные.

• Проверьте, чтобы цепь пилы была натянута. Слабое натяжение затрудняет правильную заточку.
• Всегда производите заточку с внутренней стороны режущего зуба наружу. Облегчите немного давление на напильник при обратном движении. Сначала заточите зубья с одной стороны затем переверните моторную пилу и заточите зубья с другой стороны.
• Производите заточку так, чтобы все зубья были одинаковой длины. Когда будет оставаться лишь 4 мм (0,16 дюйма) длины зуба, цепь следует выбросить, так как она уже изношена. (8)

Общие сведения относительно снижения ограничителя глубины врезания.

• При заточке режущих зубьев всегда выдерживайте снижение ограничителя глубины врезания. Для выполнения качественного пиления, следует сточить ограничитель глубины врезания до рекомендуемой высоты. См. указания в разделе Технические данные относительно величины снижения ограничителя глубины врезания Вашей пильной цепи.

ПРЕДУПРЕЖДЕНИЕ! Чрезмерно большое ограничение глубины врезания увеличивает риск отдачи пильной цепи!

Регулировка величины снижения ограничителя глубины врезания

• При регулировке подачи, режущие зубья должны быть заново заточены. Мы рекомендуем регулировать величину снижения ограничителя после трех заточек зубьев пильной цепи. Обратите внимание! Данная рекомендация предполагает, что длина режущих зубьев не была сточена слишком много.
• Для регулировки снижения ограничителя необходимо иметь плоский напильник и шаблон регулировки величины снижения ограничителя. Мы рекомендуем пользоваться нашим шаблоном для регулировки величины снижения ограничителя, чтобы снижение имело необходимый размер а ограничитель правильный угол заточки.
• Наложите шаблон на пильную цепь. Информация по использованию шаблона приведена на упаковке. Пользуйтесь плоским напильником для стачивания выступающей части ограничителя глубины врезания. Снижение ограничителя считается правильным, когда не будет чувствоваться никакого сопротивления, когда Вы проводите напильником по шаблону.

Натяжение цепи

ПРЕДУПРЕЖДЕНИЕ! Недостаточно натянутая цепь пилы вызывает соскакивание цепи, что может привести к опасным и даже к смертельным травмам.

ПРЕДУПРЕЖДЕНИЕ! Пользуйтесь специальными защитными перчатками. Неподвижная цепь также может причинить пользователю или другим лицам серьёзные травмы, если они прикоснутся к цепи.

Чем больше Вы пользуетесь пильной цепью, тем больше она растягивается. Важно, чтобы после этого изменения пильный аппарат был отрегулирован. Проверяйте натяжение цепи при каждой заправке моторной пилы. Обратите внимание! Новая пильная цепь имеет некоторое время приработки, в течение которого следует чаще чем обычно проверять натяжение цепи. Цепь следует натягивать достаточно туго, но не допуская перетягивания, когда ее невозможно провернуть рукой. (9)

• Ослабьте гайки пильного полотна, которыми крепится крышка сцепления/ тормоз цепи. Пользуйтесь универсальным ключом. После этого затяните гайки рукой как можно сильнее. (10)
• Поднимите носок полотна и подтяните цепь, подкручивая винт натяжения цепи с помощью универсального ключа. Натяните цепь до такой степени, чтобы она не провисала в нижней части полотна. (11)
• С помощью универсального ключа затяните гайки пильного полотна, одновременно поднимая носок полотна. Проверьте, чтобы вы могли свободно прокрутить цепь рукой, и чтобы в то же время она не провисала в нижней части полотна. (12)

Смазка пильного аппарата

ПРЕДУПРЕЖДЕНИЕ! Плохая смазка пильного аппарата может вызвать заклинивание цепи и привести к серьезным и даже к смертельным травмам.

Масло для цепи пилы

Масло для смазки цепи должно удерживаться на цепи и в то же время сохранять свою текучесть как в теплую погоду летом, так и в зимний холод. Будучи изготовителем цепной пилы, мы разработали оптимальное цепное масло на основе растительного масла, которое является биологически разлагаемым. Мы рекомендуем использовать наше масло с целью максимального увеличения срока службы цепи, а также нанесения минимального вреда окружающей среде. Если наше цепное масло недоступно, рекомендуется использовать стандартное цепное масло. Никогда не используйте масло, бывшее в употреблении! Это опасно для Вас, для машины и для окружающей среды.

ВАЖНО! При использовании растительного масла для цепи, демонтируйте и очистите канавку на пильной шине и пильную цепь перед тем, как она будет упакована для длительного хранения. В ином случае есть риск того, что масло для смазки цепи приведет к заеданию шарниров пильной цепи и носовой звездочки пильной шины.

Заправка маслом

• Все выпускаемые нами модели моторных пил имеют автоматическую систему смазки. В некоторых моделях также предусмотрена регулировка производительности маслонасоса.
• Объемы бачка под масло для смазки цепи и топливного бака рассчитаны на то, чтобы топливо кончалось до того, как кончится масло для смазки цепи.

Эта функция безопасности, однако, предполагает: – что Вы используете правильное масло для цепи (жидкое и легко текучее масло израсходуется до того, как окончится топливо), – что Вы выполняете наши рекомендации, относительно установки карбюратора (чрезмерно ‘бедная’ установка делает расход топлива настолько большим, что топливо закончится после того, как кончается масло смазки цепи) и, – что Вы выполняете рекомендации по режущему оборудованию (чрезмерно длинная шина пилы требует большего количества масла).

Проверка смазки цепи

• Проверку смазки следует проводить всякий раз при заправке топливом. См. указания в разделе Смазка носовой звездочки и пильной шины.
  Направьте носок моторной пилы на светлую поверхность на расстоянии прим. 20 см (8 дюймов). После 1 минуты работы на 3/4 оборотов, на светлой поверхности должна быть видна масляная полоска.

Если система смазки не работает:

• Проверьте, чтобы масляный канал в пильном полотне был открыт. При необходимости прочистите.
• Проверьте, не забился ли паз пильного полотна. При необходимости прочистите.
• Проверьте, свободно ли вращается звездочка на носке пильного полотна, и не забито ли смазочное отверстие. При необходимости его следует прочистить и смазать.

Если после выполнения всех указанных мер работа системы смазки не восстановилась, следует обратиться к специалисту по обслуживанию.

Ведущая звездочка

Барабан (чашка) сцепления соединяется с одной из возможных звездочек привода:
Следует регулярно проверять степень износа звездочки привода. Заменять при сильном износе. При замене цепи следует одновременно заменять и звездочку привода.

Проверка износа пильного механизма
Следует проводить ежедневный осмотр цепи:

• Нет ли видимых трещин в местах сочленений и звеньях цепи.
• Не стала ли цепь тугой на изгиб.
• Сильно ли изношены сочленения и звенья цепи.

Если будут замечены один или несколько из перечисленных пунктов.
Для определения степени износа цепи мы рекомендуем проводить визуальное сравнение с новой цепью.
При стачивании режущих зубьев до длины 4 мм цепь изношена и ее следует заменить.

Пильное полотно
Проводите регулярную проверку:

• Нет ли на ребрах полотна заусенец. При необходимости их следует ликвидировать напильником. (13)
• Сильно ли изношен паз полотна. При необходимости полотно следует заменить.(14)
• Насколько сильно изношена или неглатка беговая дорожка пильного полотна. “Впадина” на одной стороне полотна возможна вследствие плохого натяжения цепи.
• Для продления срока службы полотна его следует ежедневно переворачивать.

ПРЕДУПРЕЖДЕНИЕ! Большинство несчастных случаев с цепной пилой происходит при соприкосновении человека с движущейся цепью.

Пользуйтесь оборудованием для защиты людей. См. раздел Защитное оборудование. Не приступайте к работе без полной уверенности. См. раздел Защитное оборудование, Как избежать отдачи, Режущее оборудование и Общие рабочие инструкции. Избегайте ситуаций с повышенным риском отдачи. См. раздел Защитное оборудование. Применяйте рекомендуемые защитные приспособления и регулярно проверяйте их состояние См. раздел Общие рабочие инструкции. Проверьте функции деталей защитного оборудования. См. указания в разделе Общие рабочие инструкции и Общие указания по технике безопасности.1153361-56 Rev.1 2010-01-08

Сборка

Порядок монтажа пильного полотна и цепи

ПРЕДУПРЕЖДЕНИЕ! Перед выполнением проверок или техобслуживания выключайте двигатель. Контакт остановки автоматически возвращается в положение запуска. Во избежание непроизвольного запуска, колпачок зажигания следует всегда снимать со свечи зажигания при монтаже, проверке и/или обслуживании. При работе с цепью, всегда одевайте защитные перчатки, чтобы предохранить руки от травм.

Установка зубчатого упора

Для установки зубчатого упора обращайтесь в вашу специальную мастерскую. Проверьте, находится ли тормоз цепи в выключенном положении, для этого сдвиньте ручку тормоза цепи в направлении передней ручки до касания. Отвинтите гайки крепления пильного полотна и снимите крышку муфты сцепления (тормоза цепи). Снимите транспортировочное кольцо (А).(15) Установите пильное полотно на специально предназначенные болты. Установите полотно в самое заднее положение. Оденьте цепь на ведущую звездочку и вставьте ее хвостовики в паз пильного полотна. Начинайте с верхней стороны пильного полотна. (16) Убедитесь, что кромки режущих звеньев направлены вперед на верхней стороне пильного полотна. Установите крышку сцепления (цепной тормоз) и вставьте штырек натяжителя цепи в отверстие на стержне. Убедитесь, что приводные звенья цепи ровно ложатся на ведущее колесо, а цепь правильно размещена в желобке стержня. Затяните гайки стержня руками. (17) Для этого поверните винт механизма регулировки цепи по часовой стрелке. Цепь следует натягивать до тех пор, пока она не будет плотно прилегать к нижней стороне пильного полотна. См. указания в разделе Натяжение цепи пилы. (18) Цепь считается натянутой правильно, если она свободно проворачивается рукой. После этого , удерживая носок пильного полотна в верхнем положений, затяните гайки крепления пильного полотна универсальным ключом. (19) При установки новой цепи следует часто проверять ее натяжение , пока цепь не приработается. Регулярно проверяйте натяжение цепи. Регулярно проверяйте натяжение цепи. Правильно натянутая цепь обеспечивает высокое качество пиления и дольше служит. (20)

Правила обращения с топливом

Подготовка топливной смеси

Обратите внимание! Машина оснащена двухтактным двигателем и должна всегда работать на смеси бензина и масла для двухтактных двигателей. Чтобы обеспечить правильную смесь, важно тщательно измерить количество добавляемого масла. При добавлении небольшого количества масла, даже небольшие неточности в количестве масла имеют большое значение для смеси.

ПРЕДУПРЕЖДЕНИЕ! При работе с топливом всегда следует заботиться о хорошей вентиляции.

Бензин

• Пользуйтесь высококачественным бензином с добавлением свинца или без.
• Минимальное рекомендуемое октановое число – 90 (RON). Если двигатель работает на бензине с октановым числом ниже 90, может стучать. Это приводит к увеличению температуры двигателя и к увеличению нагрузки на подшипники, что в свою очередь приводит к большим поломкам двигателя.
• При постоянной работе на высоких оборотах, (напр. срезание сучков), рекомендуется работать на более высоком октановом числе.

Обкатка

Избегайте работы на слишком высокой скорости в течение первых 10 часов.

Масло для двухтактных двигателей

• для достижения лучшего результата и мощности, пользуйтесь маслом HUSQVARNA для двухтактных двигателей, которое специально создано для наших двухтактных двигателей с воздушным охлаждением.
• Никогда не пользуйтесь маслом, предназначенным для двухтактных лодочных двигателей с водяным охлаждением, т.н. “outboardoil” (наименование TCW).
• Никогда не применяйте масло для четырехтактных двигателей.
• Низкое качество масла или чрезмерно богатая смесь масла/топлива может создать риск поломки функции катализатора и снижения срока его службы.

Пропорции смешивания

1:50 (2%) с маслом для двухтактных двигателей HUSQVARNA.
1:33 (3%) с другими маслами для двухтактных двигателей с воздушным охлаждением, класса JASO FB/ISO EGB.

Бензин, литр	Масло для двухтактных двигателей, литр
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Смешивание

• Всегда смешивайте бензин с маслом в чистой емкости, предназначенной для хранения топлива.
• Сначала всегда наливайте половину необходимого количества бензина. Затем добавьте полное требуемое количество масла. Смешайте (взболтайте) полученную смесь, после чего добавьте оставшуюся часть бензина.
• Тщательно смешайте (взболтайте) топливную смесь перед заливанием в топливный бак машины.
• Не приготовляйте запас топлива более, чем на месячный срок.
• Если машина не используется в течении длиннего времени, топливо нужно слить, а топливный бак вымыть.

Цепное масло

• В качестве смазки рекомендуется использовать специальное масло (для смазки цепи) с хорошим качеством приставания.
• Никогда не применяйте отработанное масло. Это приведет к повреждению масляного насоса, пильного полотна и пильной цепи.
• Очень важно применять правильное масло, соответствующие температуре окружающего воздуха (правильная вязкость).
• При температуре ниже 0°С некоторые масла становятся менее вязкими. Это может вызвать перегрузку масляного насоса и привести к выходу из строя его компонентов.
• Для выбора цепного масла следует обратиться к вашему дилеру.

Заправка

ПРЕДУПРЕЖДЕНИЕ! Для уменьшения риска возникновения пожара нужно учесть следующие меры предосторожности:
Не курите и не ставьте никакие горячие предметы рядом с топливом.
Перед заправкой следует обязательно выключить двигатель и дать ему охладиться в течение нескольких минут.
При заправке крышку топливного бака следует открывать медленно, чтобы постепенно стравить избыточное давление.
После заправки плотно затяните крышку топливного бака.
Перед запуском всегда относите машину в сторону от места заправки.

ПРЕДУПРЕЖДЕНИЕ! Никогда не пользуйтесь машиной с видимыми повреждениями колпака свечи или кабеля зажигания. Есть риск искрообразования, что приводит к пожару.

Содержите в чистоте место вокруг крышки топливного и масляного баков. Регулярно мойте баки для топлива и масла цепи. Топливный фильтр следует менять по крайней мере один раз в год. Загрязнение баков может привести к сбоям в работе. Перед заправкой убедитесь, чтобы топливная смесь была хорошо перемешана, для этого взболтайте емкость с топливом. Объемы баков для топливной смеси и масла цепи соответствуют друг другу. Поэтому при заправке топлива обязательно заливайте масло для смазки цепи.

Правила безопасности при заправке

• Никогда не заправляйте машину с работающим двигателем.
• Проводите заправку или подготовку топливной смеси (бензин и масло 2-такт) в условиях хорошей вентиляции.
• Перед запуском отнесите машину как минимум на 3 м от места заправки.
• Никогда не включайте машину:

1. Если Вы пролили топливо или цепное масло на машину. Вытрите пролитое топливо или масло и дайте остаткам топлива испариться.
2. Если вы пролили топливо на себя или свою одежду, смените одежду. Помойте те части тела, которые были в контакте с топливом. Пользуйтесь мылом и водой.
3. Если на машине происходит утечка топлива. Регулярно проверяйте крышку топливного бака и шланги на предмет протекания.

Транспортировка и хранение

• Всегда храните пилу и топливо в таком месте, чтобы в случае течи или испарений они не пришли в контакт с искрами или с открытым огнем.Например рядом с электромашинами, электромоторами, контакторами/ переключателями, котлами и т.п.
• Всегда храните топливо в специально предназначенных для этого емкостях.
• В течение длительного хранения или при транспортировке пилы топливный бак, а также бак с цепным маслом должны быть пустыми. При этом следует проконсультироваться на ближайшей заправочной станции, куда следует сдать топливо и масло.
• Следите за тем, чтобы машины была хорошо очищенной, и чтобы перед ее продолжительным хранением было выполнено полное обслуживание.
• Транспортировочные предохранительные детали должны быть всегда смонтированы при транспортировке или при хранении машины, чтобы избежать непроизвольного контакта с острой цепью. Неподвижная цепь также может причинить пользователю или другим лицам серьёзные травмы, если они прикоснутся к цепи.
• Закрепляйте машину во время транспортировки.

Длительное хранение

Опорожните топливный и масляный бачок в хорошо проветриваемом месте. Храните топливо в одобренных канистрах в безопасном месте. Смонтируйте щит шины пилы. Очистите машину. См. указания в разделе Г рафик обслуживания.

ПРЕДУПРЕЖДЕНИЕ! Топливо и его пары легко воспламенимы. Будьте осторожны при обращении с топливом и маслом. Держите их вдали от открытого огня и не дышите парами топлива.

Запуск и остановка

ПРЕДУПРЕЖДЕНИЕ! Перед запуском проследите за следующим:

При запуске моторной пилы, тормоз цепи должен быть включен, чтобы снизить риск контакта с вращающейся цепью при запуске. Никогда не запускайте моторную пилу без шины пилы, цепи пилы и всех колпаков правильно установленных. Сцепление в противном случае может высвободиться и причинить травму. Положите машину на устойчивую поверхность. Проверьте, чтобы цепь ничего не касалась. Позаботьтесь, чтобы в рабочей зоне не находилось людей и животных.

Холодный двигатель

Запуск: Тормоз цепи должен при запуске моторной пилы быть включен. Активируйте тормоз, переведя щит отдачи вперед. (21) Топливный насос: Сожмите несколько раз резиновую грушу топливного насоса пока в нее не начнет поступать топливо. Г рушу нет необходимости заполнять полностью. (24) Заслонка топлива: Полностью вытяните синий дроссель “Блокировка/Пуск” (в позицию “Полная блокировка”). Когда ручка подсоса будет полностью вытянута, положение запуска будет установлено автоматически. (22)

Газ запуска: Положение комбинации сытение/газ запуска получим когда установим ручку в положение сытнения. (23)

Запуск

Возьмитесь за переднюю ручку пилы левой рукой. Прижмите цепную пилу к земле, наступив правой ногой на заднюю ручку. Потяните ручку стартера правой рукой и плавно вытяните шнур стартера, пока храповик не войдет в зацепление, после этого быстро и резко дергайте его, пока двигатель не запустится. Никогда не накручивайте стартовый шнур вокруг руки. (26) ВНИМАНИЕ! Не вынимайте полностью шнур и не выпускайте ручки стартера при полностью вытянутом шнуре, это может привести к повреждению машины. Как только заработает двигатель (это можно определить по характерному звуку), нажмите до половины кнопку пускового устройства. (22) С силой вытягивайте шнур, пока не запустится двигатель. (27) Дайте двигателю проработать тридцать секунд, чтобы он согрелся, потом нажмите кнопку пускового устройства и настройте нормальный холостой ход. Поскольку цепной тормоз все еще не отпущен, необходимо как можно быстрее перевести двигатель на холостой ход путем быстрого однократного нажатия на дроссельный регулятор. Это позволит избавить муфту, барабан сцепления и тормозную ленту от лишнего трения. Обратите внимание! Восстановите тормоз цепи, переведя защиту отдачи (с отметкой ”PULL BACK T O RESET”) в сторону скобы рукоятки. Моторная пила теперь готова для дальнейшего использования. (28) На обратной стороне пилы (A) имеются упрощенные рекомендации по запуску с иллюстрацией каждого этапа.

Теплый двигатель

Используйте ту же процедуру для запуска холодного двигателя, но без установки дросселя в позицию блокировки. Установите дроссель в позицию “Пуск”, вытянув синий регулятор в позицию “Блокировка” и снова нажав его. (25)

ПРЕДУПРЕЖДЕНИЕ! Продолжительное вдыхание выхлопных газов двигателя испарений цепного масла и древесной пыли опасно для здоровья.

• Никогда не запускайте моторную пилу без шины пилы, цепи пилы и всех колпаков правильно установленных. См. указания в разделе Сборка. Без смонтированной на моторной пиле шине пилы и цепи, сцепление может освободиться и вызвать серьезные травмы. (29)
• Тормоз цепи должен быть включен при запуске моторной пилы. См. указания в разделе Запуск и остановка. Никогда не запускайте моторную пилу, бросая её вниз и удерживая ручку стартового шнура. Этот метод очень опасен, так как Вы можете легко потерять контроль над моторной пилой. (30)
• Никогда не запускайте машину в закрытом помещении. Ее выхлопные газы вредны.
• Пред запуском пилы проверьте, чтобы рядом не было людей или животных, которые могут быть подвергнуты опасности.
• Всегда удерживайте моторную пилу обеими руками. держите правую руку на задней ручке, а левую – на передней. Таким захватом должны пользоваться все, независимо от того левша Вы или правша. Удерживайте крепко захват, чтобы большие и другие пальцы охватывали ручку моторной пилы. (31)

Остановка

Остановите двигатель, нажав кнопку “Стоп”. (32)

Инструкция бензопила Husqvarna 565

%PDF-1.6 % 2 0 obj > >> endobj 5 0 obj > stream 2018-02-26T16:43:01+01:002018-02-05T14:27:45+03:00AH XSL Formatter V6.3 MR2 for Windows (x64) : 6.3.3.24511 (2016/05/17 13:57JST)2018-08-01T10:50:40+03:00FalseAntenna House PDF Output Library 6.3.795 (Windows (x64))uuid:15591c01-d76d-4784-9979-cd56a6fb7be2uuid:3123a2e0-2cda-42b8-9116-4d03b643d280application/pdf

Планета Инструмент

Инструкция бензопила Husqvarna 565

Скачать инструкцию бензопила Husqvarna 565

endstream endobj 27 0 obj > stream x\ێu}?_яi,

[Страница 79/80] – Руководство пользователя: Садовая техника HUSQVARNA AUTOMOWER 230ACX

Russian – 79

12. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ТРЕБОВАНИЯМ ЕС

12. Декларация

соответствия

требованиям ЕС

Гарантия ЕС о соответствии (только для Европы)

Husqvarna AB , SE-561 82 Huskvarna, Швеция, телефон+46-36-146500, с полной ответственно-

стью заявляет, что роботизированные газонокосилки Husqvarna Automower

®

 220 AC и Husqvarna

Automower

®

 230 ACX, выпускаемые с 2012 г. и далее (год выпуска указан на табличке с техниче-

скими характеристиками и серийным номером), соответствуют следующим требованиям дирек-

тив ЕС:

•  Директиве “о механическом оборудовании” 2006/42/EC.

•  Директива 2011/65/EU «Ограничение по использованию опасных веществ в электрическом и

электронном оборудовании».

•  Директива 2000/14/ЕС «Излучение шума от оборудования, размещенного вне помещения».

Информацию об излучении шума и ширине скашивания можно также найти в главе «Тех-

нические данные». Зарегистрированная организация 0404, SMP Svensk Maskinprovning АВ,

Fyrisborgsgatan 3, SЕ-754 50 Uppsala, Швеция, представила отчет об оценке соответствия со-

гласно приложению VI к ДИРЕКТИВЕ СОВЕТА от 8 мая 2000 г. «Излучение шума в окружаю-

щую среду» 2000/14/ЕС.

  Номер сертификата: 01/901/176.

•  Директиве “об электромагнитной совместимости”  2004/108/EC и действующему в настоящее

время дополнению. Были применены следующие стандарты: EN 55014-1 и EN 55014-2

Husqvarna, 1 октября 2012 года



6001-024

Кристер Густавссон (Christer Gustavsson), директор Отдела разработки роботизированных

газонокосилок

(уполномоченный представитель Husqvarna AB, ответственный за техническую документацию)

Серийный номер

Личный код

Дилер

Номер телефона дилера

Сертификат:

№ POCC SE.МР04.10833,

срок действия с 06.06.2008 до 05.06.2011

Срок службы:

6 лет

Ремонт своими руками бензопил “Хускварна” и “Штиль”: видео

Несложные по конструкции и надежные в работе бензопилы очень популярны среди владельцев частных домов и дачников. При правильном обращении с этим инструментом, он работает долго и ломается редко. Тем более устранить причину неисправности бензопилы не составит большого труда своими руками, особенно если знать, где нужно искать причину.

Бензопилы «Хускварна» – основные неисправности

Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:

• высокая мощность двигателя;
• улучшенная система фильтрации двигателя;
• возможность поглощать излишние вибрации.

Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.

Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:

• не заводиться;
• неустойчиво работать на холостых оборотах;
• заводиться и сразу глохнуть;
• не иметь достаточной мощности.

При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.

Система зажигания

Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.

В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.

1. Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
2. Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
3. Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.

Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.

Система подачи горючего

Если топливо не поступает в бак бензопилы, то на это могут быть две причины:

1. Засорился фильтр.
2. Засорилась крышка.

В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.

Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.

Ремонт карбюратора

Сердцем любой бензопилы является карбюратор, с которым связано большинство поломок инструмента.

Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.

Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:

1. Запускать бензопилу следует строго по инструкции.
2. Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
3. Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.

Ремонт бензопилы «Штиль» своими руками

Данный бренд очень популярен как среди частных лиц, так и среди профессионалов. Этот легкий в работе и надежный инструмент может долгое время прослужить без ремонта. Бывают ситуации, когда бензопила «Штиль» не заводится или сразу после завода глохнет. Что делать в этих случаях можно узнать, посмотрев видео инструкцию.

Если бензопила не заводится

Причины нужно искать последовательно, переходя от простого к сложному. Не стоит сразу разбирать карбюратор, который оборудован множеством различных деталей и мелких элементов.

В первую очередь необходимо проверить наличие топлива и уделить внимание его приготовлению. Смесь должна состоять из высококачественного бензина и масла, марка которого указана в приложенной к пиле инструкции.

Пила может не завестись из-за того, что в момент запуска свеча заливается бензином. Проблема устраняется путем просушивания или замены свечи, и слива излишков топлива.

Довольно часто при плохом контакте между наконечником свечи и прикрепленном к ней высоковольтным проводом может отсутствовать искра. В этом случае соединение следует восстановить. Если и после этого искра не появляется, то скорей всего неисправен электронный блок зажигания. Его необходимо заменить на новый.

Нельзя рассчитывать на легкий пуск и работу бензопилы в случае, если забит ее фильтр. Его нужно достать, хорошо прочистить и промыть, уделяя особое внимание сетке.

Иногда двигатель пилы не заводится из-за неисправности цилиндропоршневой группы. В этом случае для ремонта понадобится:

1. Открутить болты и достать цилиндр из блока.
2. Проверить целостность поршня и цилиндра.
3. Если цилиндр поврежден, то его необходимо заменить на новый, или произвести ремонт посредством расточки зеркала под размер поршня.
4. Выяснить степень изношенности поршневых колец и при необходимости заменить.

Для инструмента, который работал на сравнительно нормальном топливе, таких процедур бывает вполне достаточно. Теперь пилу можно собирать в обратном порядке.

Некоторые детали бензопил «Хускварна» и «Штиль» необходимо менять по истечении паспортных сроков эксплуатации. Прописаны эти сроки в прилагаемой к инструменту инструкции. В ней же указано, как следует правильно заводить инструмент. Действуя согласно инструкции, различая холодный и горячий запуск и используя бензопилу строго по назначению, проводить ее ремонт нужно будет очень редко.

Оцените статью: Поделитесь с друзьями!

% PDF-1.3 % 4441 0 объект > эндобдж xref 4441 161 0000000016 00000 н. 0000004757 00000 н. 0000005064 00000 н. 0000005093 00000 н. 0000005142 00000 н. 0000005179 00000 н. 0000005371 00000 п. 0000005456 00000 п. 0000005540 00000 н. 0000005623 00000 п. 0000005706 00000 н. 0000005788 00000 н. 0000005871 00000 н. 0000005954 00000 н. 0000006037 00000 п. 0000006120 00000 н. 0000006203 00000 н. 0000006286 00000 н. 0000006369 00000 п. 0000006452 00000 н. 0000006535 00000 н. 0000006617 00000 н. 0000006700 00000 н. 0000006783 00000 н. 0000006866 00000 н. 0000006949 00000 п. 0000007032 00000 н. 0000007115 00000 н. 0000007198 00000 н. 0000007281 00000 н. 0000007364 00000 н. 0000007447 00000 н. 0000007529 00000 н. 0000007612 00000 н. 0000007695 00000 н. 0000007777 00000 н. 0000007859 00000 н. 0000007941 00000 п. 0000008023 00000 н. 0000008105 00000 н. 0000008186 00000 н. 0000008270 00000 п. 0000008354 00000 п. 0000008575 00000 н. 0000009157 00000 н. 0000009236 00000 п. 0000010740 00000 п. 0000010796 00000 п. 0000010872 00000 п. 0000010950 00000 п. 0000011166 00000 п. 0000012030 00000 н. 0000012419 00000 п. 0000012498 00000 п. 0000012798 00000 п. 0000013507 00000 п. 0000013666 00000 п. 0000014244 00000 п. 0000014607 00000 п. 0000014803 00000 п. 0000014945 00000 п. 0000017174 00000 п. 0000017460 00000 п. 0000017818 00000 п. 0000017962 00000 н. 0000020327 00000 п. 0000020618 00000 п. 0000020960 00000 п. 0000021488 00000 п. 0000021600 00000 п. 0000065220 00000 п. 0000065261 00000 п. 0000065322 00000 п. 0000065421 00000 п. 0000065563 00000 п. 0000065651 00000 п. 0000065775 00000 п. 0000065932 00000 п. 0000066030 00000 п. 0000066111 00000 п. 0000066215 00000 п. 0000066325 00000 п. 0000066463 00000 н. 0000066552 00000 п. 0000066678 00000 п. 0000066783 00000 п. 0000066900 00000 п. 0000067001 00000 п. 0000067102 00000 п. 0000067245 00000 п. 0000067348 00000 п. 0000067443 00000 п. 0000067541 00000 п. 0000067731 00000 п. 0000067839 00000 п. 0000067927 00000 н. 0000068077 00000 п. 0000068161 00000 п. 0000068267 00000 п. 0000068364 00000 н. 0000068513 00000 п. 0000068592 00000 п. 0000068748 00000 п. 0000068842 00000 п. 0000068955 00000 п. 0000069063 00000 н. 0000069212 00000 п. 0000069296 00000 п. 0000069380 00000 п. 0000069519 00000 п. 0000069616 00000 п. 0000069709 00000 п. 0000069845 00000 п. 0000069956 00000 н. 0000070068 00000 п. 0000070200 00000 н. 0000070283 00000 п. 0000070368 00000 п. 0000070522 00000 п. 0000070612 00000 п. 0000070711 00000 п. 0000070856 00000 п. 0000070945 00000 п. 0000071050 00000 п. 0000071205 00000 п. 0000071313 00000 п. 0000071396 00000 п. 0000071515 00000 п. 0000071634 00000 п. 0000071733 00000 п. 0000071851 00000 п. 0000071955 00000 п. 0000072053 00000 п. 0000072176 00000 п. 0000072277 00000 п. 0000072391 00000 п. 0000072497 00000 п. 0000072600 00000 п. 0000072714 00000 п. 0000072881 00000 п. 0000073068 00000 п. 0000073221 00000 п. 0000073332 00000 п. 0000073477 00000 п. 0000073612 00000 п. 0000073718 00000 п. 0000073814 00000 п. 0000073918 00000 п. 0000074030 00000 п. 0000074143 00000 п. 0000074246 00000 п. 0000074371 00000 п. 0000074490 00000 н. 0000074605 00000 п. 0000074712 00000 п. 0000074816 00000 п. 0000074931 00000 п. 0000075060 00000 п. 0000075178 00000 п. 0000004505 00000 н. 0000003585 00000 н. трейлер ] / Назад 2451631 / XRefStm 4505 >> startxref 0 %% EOF 4601 0 объект > поток hb“f`0“g“ ̀

HQ-BHH-BMS Литий-ионный аккумулятор с BLE Руководство пользователя HUSQVARNA AB

---

---

---

---

---

---

---

---

---

---

---

---

 BL200iC100, BLi300C
EN
Руководство оператора
2-10
СОДЕРЖАНИЕ
Вступление................................................... .................. 2
Транспортировка, хранение и утилизация ............................. 6
Безопасность................................................. ............................. 3
Технические данные................................................ ................ 7
Эксплуатация ................................................. ....................... 4
Федеральная комиссия связи
Заявление о помехах ................................................ ... 9
Обслуживание................................................... ................ 5
Декларация соответствия ЕС ....................................... 10
Поиск проблемы................................................. ............. 6
Вступление
Обзор продукта
1.
2.
3.
4.
5.
6.
7.
8.
9.
Аккумулятор
Зарядное устройство
Затыкать
Светодиод зарядки
Предупреждающий светодиод
Светодиод блокировки
Светодиод подключения
Светодиодный индикатор состояния заряда
Кнопка индикатора заряда батареи
Символы на продукте
ПРЕДУПРЕЖДЕНИЕ! Неправильное или неосторожное использование
аккумулятор может превратить его в опасный инструмент, который
может вызвать серьезные или даже смертельные травмы.это
чрезвычайно важно, чтобы вы прочитали и
понять содержание оператора
руководство по эксплуатации.
Внимательно прочтите руководство оператора.
и убедитесь, что вы понимаете
инструкции перед использованием продукта.
Не погружайте аккумулятор в воду.
Изделие оснащено беспроводной связью Bluetooth®.
технологии.1
Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое их использование
таких знаков Husqvarna AB (publ) находится под лицензией. Другие товарные знаки и торговые наименования являются собственностью их
соответствующие владельцы.545 - 005 -
как бытовые отходы. Этот товар должен быть
сдано на соответствующий объект по переработке.
Символы на продукте или его упаковке
указывают, что с этим продуктом нельзя обращаться
На заводской табличке указан артикул Husq.
варна ID.
Продукт соответствует применимым нормам ЕС.
директивы.
Завод и
Производство
дата производственной линии
XXXXXXXXX
XXX
XXXXXXX
Серийный номер / Контрольный номер ID партии
бер
XXXXX
Другие символы / наклейки на продукте относятся к специальным
требования к сертификации для определенных рынков.Безопасность
Определения безопасности
Предупреждения, предостережения и примечания используются для указания
особо важные части руководства.
ВНИМАНИЕ: Используется, если есть риск травмы или
смерть оператора или посторонних, если
инструкции в руководстве не соблюдаются.
•
•
•
•
ВНИМАНИЕ: Используется, если есть риск повреждения.
к продукту, другим материалам или
прилегающей области, если инструкции в
инструкции не соблюдаются.
•
Примечание. Используется для предоставления дополнительной информации, необходимой в
в данной ситуации.
•
Безопасность батареи
(1) - (9) см. Обзор продукта на стр. 2.ВНИМАНИЕ! Прочтите все предупреждения по технике безопасности и все
инструкции. Несоблюдение предупреждений
инструкции и инструкции могут привести к поражению электрическим током,
пожар и / или серьезная травма.
Примечание. Сохраните все предупреждения и инструкции на будущее.
Справка.
Используйте только оригинальные аккумуляторы Husqvarna для Husqvarna.
продукты и заряжайте их только в оригинальном QC330 или
Зарядное устройство QC500 от Husqvarna. Батареи
зашифрованы программно.
Аккумуляторная батарея BLi100C, BLi200C, BLi300C
(1), используется исключительно в качестве источника питания для
соответствующие беспроводные устройства Husqvarna.Чтобы избежать травм,
аккумулятор не должен использоваться в качестве источника питания для
другие устройства.
545 - 005 -
•
•
•
•
•
•
•
•
•
Не разбирайте, не вскрывайте и не измельчайте аккумуляторные батареи.
Не подвергайте элементы или батареи воздействию тепла или огня. Избегать
хранение под прямыми солнечными лучами.
Регулярно проверяйте зарядное устройство и
аккумулятор цел. Поврежденные или модифицированные батареи
может проявлять непредсказуемое поведение, приводящее к пожару,
взрыв или опасность получения травмы.
Никогда не используйте неисправный аккумулятор или прибор,
изменен или поврежден.
Никогда не пытайтесь модифицировать или ремонтировать аккумулятор.Доверить
все ремонтные работы выполняйте только ваш официальный дилер.
Не подвергайте аккумуляторы механическим ударам.
Не вынимайте аккумулятор из оригинальной упаковки.
пока не потребуется для использования.
В случае утечки не позволяйте жидкости стекать.
попадут на кожу или в глаза. Если у контакта есть
было сделано, промыть пораженный участок обильным
количества воды и обратитесь за медицинской помощью.
Храните батарейки в недоступном для детей месте.
Держите аккумулятор чистым и сухим.
Протрите клеммы аккумулятора чистой сухой тканью, если
они становятся грязными.Перед использованием батареи необходимо зарядить. Всегда используйте
Зарядное устройство Husqvarna QC330 или QC500.
Не оставляйте аккумулятор на длительное время
не используется.
Вынимайте аккумулятор из оборудования, когда он не используется.
использовать.
Когда аккумулятор не используется, держите его подальше от других
металлические предметы, такие как скрепки, монеты, ключи, гвозди,
винты или другие мелкие металлические предметы, которые могут
подключение от одного терминала к другому. Короткое замыкание
соединенные вместе клеммы аккумулятора могут вызвать ожоги или
Пожар.
Операция
Husqvarna Connect
Этот аккумулятор оснащен беспроводной технологией Bluetooth®.
и может подключаться к мобильным устройствам с
Установлено приложение Husqvarna Connect.Husqvarna Connect
это бесплатное приложение для вашего мобильного устройства, которое позволяет вам
использовать весь потенциал аккумулятора Husqvarna и
продукт.
Приложение Husqvarna Connect предоставит дополнительные
функции аккумулятора и продукта Husqvarna, для
пример:
•
•
•
Функция блокировки и разблокировки для предотвращения несанкционированного доступа
использовать.
Улучшенное отображение информации о продукте.
Удобный контроль и помощь с деталями продукта
и потребности в обслуживании.
Аккумулятор, подключенный к Husqvarna
Подключить приложение
Аккумулятор с беспроводной технологией Bluetooth®, который
подключенный к приложению Husqvarna Connect, обеспечит
информация как об аккумуляторе, так и о продукте, который
использует аккумулятор.Аккумулятор будет собирать и передавать данные
от аккумулятора и продукта с Husqvarna
Подключите приложение. Аккумулятор и изделие соберут
данные, если аккумулятор не подключен к Husqvarna
Подключите приложение. Сохраненные данные будут доступны, когда
аккумулятор подключен к приложению Husqvarna Connect
очередной раз.
Примечание. Доступность приложения Husqvarna Connect
ограничено выбранными рынками и продуктами. Для большего
информацию о Husqvarna Connect см. на сайте
www.husqvarna.com или обратитесь к своему дилеру.2. Зарегистрируйте учетную запись в приложении Husqvarna Connect.
3. Следуйте инструкциям в Husqvarna Connect.
Приложение для подключения и регистрации аккумулятора.
4. Нажмите кнопку индикатора батареи (9), чтобы завершить
процесс подключения.
Чтобы подключить аккумулятор к Husqvarna
Подключить приложение
1. Убедитесь, что аккумулятор заряжен.
2. Откройте приложение Husqvarna Connect.
3. Нажмите кнопку индикатора батареи (9), чтобы подключить
аккумулятор в приложение Husqvarna Connect.
Информация светодиода батареи
Светодиодные индикаторы на батарее информируют о
аккумулятор и состояние аккумулятора.Светодиодные индикаторы показывают
состояние батареи в течение 5 секунд, когда вы нажимаете батарею
индикаторная кнопка (9).
Для начала работы с Husqvarna Connect
1. Загрузите приложение Husqvarna Connect в приложении.
Магазин 2 или в Google Play 3.
•
•
Светодиодный индикатор (8) показывает состояние заряда.
Светодиод подключения (7) показывает подключение
состояние беспроводной технологии Bluetooth® или если
произошла ошибка.
Apple и логотип Apple являются товарными знаками Apple Inc., зарегистрированными в США и других странах. App Store - это
знак обслуживания Apple Inc., зарегистрированный в США и других странах.
Google Play и логотип Google Play являются товарными знаками Google LLC.
545 - 005 -
•
Светодиод блокировки (6) показывает, заблокирована ли батарея.
Светодиодные индикаторы батареи
Светодиодный индикатор (8)
Состояние заряда
Все светодиоды горят.
Аккумулятор заряжен на 75% -100%.
Горят 3 светодиода.
Аккумулятор заряжен на 50% -75%.
Горят 2 светодиода.
Аккумулятор заряжен на 25% -50%.
Горит 1 светодиод.
Аккумулятор заряжен на 5% -25%.
1 светодиод мигает.
Батарея разряжена.
Подключение светодиодной лампы (7)
Заряд батареи
Светодиод подключения мигает синим.Процесс идентификации батареи начинается на устройстве с Bluetooth®.
беспроводная технология.
Светодиод подключения горит синим.
Аккумулятор подключен к устройству с помощью беспроводной технологии Bluetooth®.
Светодиод подключения не горит.
Аккумулятор не подключен к устройству с беспроводной связью Bluetooth®.
технология.
Светодиод подключения мигает красным.
Временная ошибка батареи. См. Устранение неполадок на стр. 6.
Светодиод подключения горит красным.
Постоянная ошибка батареи. См. Устранение неполадок на странице 6.
Светодиодный светильник с символом замка (6)
Заряд батареи
Горит светодиод с символом замка.Батарея заблокирована.
Светодиод с символом замка не горит.
Аккумулятор разблокирован.
Для зарядки аккумулятора
Перед первым использованием зарядите аккумулятор. В
при доставке аккумулятор заряжен только на 30%.
3. Батарея полностью заряжена, когда все светодиоды на
Светодиодный индикатор (8) горит.
4. Выньте аккумулятор из зарядного устройства.
ВНИМАНИЕ: Используйте только зарядное устройство.
когда окружающая температура
от 5 ° C (41 ° F) до 40 ° C (114 ° F).
1. Вставьте аккумулятор в зарядное устройство. Убедись в том, что
аккумулятор (1) подключен к зарядному устройству
(2).2. Когда аккумулятор подключен к аккумулятору
на зарядном устройстве горит светодиод зарядки (4).
Обслуживание
Делать техническое обслуживание
•
Убедитесь, что аккумулятор, зарядное устройство и
клеммы на аккумуляторе чистые и сухие перед тем, как
вставьте аккумулятор в зарядное устройство.
545 - 005 -
•
•
•
Убедитесь, что направляющие батареи чистые.
Очистите пластмассовые детали чистой и сухой тканью.
Убедитесь, что аккумулятор и зарядное устройство
не повреждены.
Поиск проблемы
Аккумулятор
Условие
Светодиод подключения
(7) мигает красным.Светодиод подключения (7)
красный.
Возможные неисправности
Возможное действие
Отклонение температуры.
Используйте аккумулятор при температуре окружающей среды от -10 ° C (14 ° F) до 40 ° C (104 ° F).
Батарея разряжена.
Зарядите аккумулятор.
Батарея слишком горячая.
Дайте батарее остыть.
Постоянная ошибка батареи.
Поговорите со своим дилером.
Переместите аккумулятор или устройство в зону действия
подключите аккумулятор автоматически. Если аккумулятор не подключается автоматически, см.
Подключение к девайсу Аккумулятор отключается от устройства с помощью Чтобы подключить аккумулятор к Husqvarna
тиски с Bluetooth®
Беспроводная технология Bluetooth®, если приложение для подключения аккумулятора на стр. 4 подключается вручную.беспроводная технология
перемещен за пределы диапазона.
Если невозможно подключиться вручную, он не найден.
запустите устройство с помощью Husqvarna Connect
Приложение установлено. Если проблема не исчезнет, ​​обратитесь к
ваш дилер.
Зарядное устройство
Условие
Возможные неисправности
Возможное действие
Предупреждающий светодиод (5)
мигает.
Постоянная ошибка зарядного устройства.
Поговорите со своим дилером.
Батарея слишком горячая.
Дайте батарее остыть. Пусть аккумулятор
зарядное устройство охладить аккумулятор. Батарея
зарядное устройство начинает заряжать аккумулятор, когда
батарея имеет правильную температуру.Отклонение температуры.
Заряжайте аккумулятор при температуре окружающей среды.
от 5 ° C (41 ° F) до 40 ° C (104 ° F).
Светодиод зарядки
(4) мигает.
Транспортировка, хранение и утилизация
Транспортировка и хранение
•
•
•
•
Поставляемые литий-ионные аккумуляторы соответствуют требованиям
Требования законодательства о товарах.
Соблюдайте особые требования к упаковке и этикеткам.
на коммерческие перевозки, в том числе третьими
стороны и экспедиторы.
Поговорите с человеком, имеющим специальную подготовку, в опасной
материал перед отправкой товара.Подчиняться всем
применимые национальные правила.
Заклеивайте открытые контакты лентой, когда вставляете аккумулятор.
в пакете. Плотно положите аккумулятор в упаковку.
чтобы предотвратить движение.
•
•
•
•
•
Снимите аккумулятор для хранения или транспортировки.
Поместите аккумулятор и зарядное устройство в свободное место.
это сухое, без влаги и мороза.
Не храните аккумулятор в местах со статическим электричеством.
может произойти электричество. Не храните аккумулятор в
металлическая коробка.
Поместите аккумулятор на хранение, где температура
от 5 ° C (41 ° F) до 25 ° C (77 ° F) и дальше
от открытого солнечного света.Поместите зарядное устройство на хранение, где
температура составляет от 5 ° C (41 ° F) до 45 ° C (113
° F) и вдали от открытого солнечного света.
545 - 005 -
•
•
•
•
•
Зарядите аккумулятор от 30% до 50% перед тем, как вставить его.
хранение в течение длительного времени.
Поместите зарядное устройство на хранение в место, где
закрытый и сухой.
Держите аккумулятор подальше от зарядного устройства.
во время хранения. Не позволяйте детям и другим не
лиц, допущенных к прикосновению к оборудованию. Держать
оборудование в пространстве, которое можно запереть.
Очистите продукт и выполните полное обслуживание перед тем, как вы
поставить изделие на хранение на длительное время.Надежно закрепите изделие во время транспортировки.
на окружающую среду и людей, которые в противном случае могут
из-за неправильного обращения с отходами этого продукта.
Для получения более подробной информации об утилизации этого
продукт, свяжитесь с вашим муниципалитетом, ваши бытовые отходы
сервис или магазин, в котором вы приобрели
продукт.
Утилизация
Символы на продукте или упаковке продукта
указывают на то, что с этим товаром нельзя обращаться как с домашним
трата. Он должен быть сдан в соответствующую утилизацию.
станция восстановления электрического и электронного
оборудование.Обеспечивая правильный уход за этим продуктом,
вы можете помочь противодействовать потенциальному негативному воздействию
Технические данные
Технические данные
BLi100C
BLi200C
BLi300C
Типы АКБ
Литий-ионный
Литий-ионный
Литий-ионный
Номинальное напряжение, В
36
36
36
Номинальная емкость, Ач
2,6
5.2
9,4
Номинальная энергия, Втч
94
187
338
Масса, кг / фунт
0,8 / 1,8
1,3 / 2,9
1,9 / 4,2
Температура окружающей среды во время работы
-10 ° C (14 ° F) и 40 ° C (114 ° F).
Радиочастотные данные
BLi100C
BLi200C
BLi300C
Диапазон частот, МГц
2402-2480
2402-2480
2402-2480
Выходная мощность, дБм
3.7
3,7
3,7
Утвержденные зарядные устройства для аккумулятора
Зарядное устройство
QC330
QC500
Напряжение сети, В
220–240
240
545 - 005 -
Зарядное устройство
QC330
QC500
Частота, Гц
50-60
50-60
Мощность, Вт
330
500
545 - 005 -
Заявление Федеральной комиссии по связи о помехах
Федеральная связь
Заявление комиссии о вмешательстве
Для США
Это устройство соответствует требованиям части 15 правил FCC.
Эксплуатация возможна при соблюдении следующих двух условий: (1)
Это устройство не должно создавать вредных помех; и (2)
Это устройство должно принимать любые помехи,
включая помехи, которые могут вызвать нежелательные
операция.Это оборудование было протестировано и признано соответствующим
с ограничениями для цифровых устройств класса B в соответствии с
часть 15 Правил FCC. Эти ограничения предназначены для
обеспечить разумную защиту от вредных
вмешательство в бытовую установку. Это оборудование
генерирует, использует и может излучать радиочастотную энергию
и, если они установлены и используются не в соответствии с
инструкции, может вызвать вредные помехи для радио
коммуникации. Однако нет никакой гарантии, что
при конкретной установке помехи не возникнут.Если
это оборудование действительно создает недопустимые помехи для радио
или телевизионного приема, который может быть определен
выключая и включая оборудование, пользователь
рекомендуется попытаться устранить помехи одним или
дополнительные из следующих мер:
•
•
•
•
максимальное усиление, указанное для этого типа, строго
запрещено использовать с этим устройством.
Утвержденный тип антенны
Максимально допустимый
усиление антенны (дБи)
Перевернутая F-антенна 2,4 ГГц (PCB)
+3,3
ВНИМАНИЕ: Изменения / модификации не
одобрено ответственной стороной может
аннулировать право пользователя управлять
оборудование.Изменить ориентацию или местоположение приемной антенны.
Увеличьте расстояние между оборудованием и
приемник.
Подключить оборудование к розетке электрической сети.
отличается от того, к которому подключен приемник.
Проконсультируйтесь с продавцом или опытным радиоприемником / телевизором.
техник за помощью.
ВНИМАНИЕ: Изменения / модификации не
одобрено ответственной стороной может
аннулировать право пользователя управлять
оборудование.
Федеральная связь
Заявление комиссии о вмешательстве
Для Канады
Это устройство соответствует RSS-каналам Министерства промышленности Канады.Эксплуатация возможна при соблюдении следующих двух
условия:
•
•
Это устройство не должно вызывать помех; а также
Это устройство должно принимать любые помехи, в том числе
помехи, которые могут вызвать нежелательную работу
Устройство.
Этот радиопередатчик (идентифицируйте устройство по сертификации
номер) был утвержден промышленностью Канады для
работать с типами антенн, перечисленными ниже,
указано максимально допустимое усиление. Типы антенн не
включены в этот список, имея прирост больше, чем
545 - 005 -
Декларация о соответствии
Декларация о соответствии
Мы, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел:
+ 46-36-146500, под полную ответственность заявляет, что
аккумуляторный продукт;
Описание
Аккумулятор
Марка
Husqvarna
Тип / Модель
BLi100C, BLi200C,
BLi300C
Полностью соответствует следующим директивам ЕС и
нормативно-правовые акты:
Директива / Регламент
Заголовок
2011/65 / ЕС
Директива RoHS
2014/53 / ЕС
Директива по радиооборудованию
Гармонизированные стандарты и / или технические
спецификации применяются следующим образом:
•
•
•
•
•
•
•
ETSI EN 300328 v.2.1.1
EN 62311: 2008
EN 62368-1: 2014 + AC: 2015
Проект ETSI EN 301489-1 v.2.2.0
Проект ETSI EN 301489-17 v.3.1.0
EN 55032: 2015
EN 55024: 2010 + A1: 2015
Аккумулятор соответствует требованиям Руководства ООН по эксплуатации.
Тесты ST / SG / AC / Revision 5, Критерии, часть III, подраздел
38.3.
Хускварна, 01.02.2018
Ларс Роос, директор по глобальным исследованиям и разработкам
10
545 - 005 -
545 - 005 -
11
www.husqvarna.com
Оригинальные инструкции
1159656-38
2018-09-07


Страница не найдена | B.W. Машины

Отличное обслуживание клиентов, приветливый персонал.

Алму Редондо

Хорошее обслуживание и широкий ассортимент – тот вид бизнеса, который заставляет каждого клиента чувствовать себя ценным

Джон Гаффи

Отличное место, отличный сервис и хороший ассортимент

Бен Брукер

Мне пришлось заменить головку у моего сифонного ножа, и продавец показал мне, как заменить и как использовать автоматическую подачу.Отличный дизайн. Огромный запас для всех ваших нужд в садоводстве и обрезке. Очень рекомендую Kingston Mowers.

Майки Мазз

Купил измельчитель в Интернете в Kingston Mowers, и впечатления остались первоклассными. Простая оплата, сверхбыстрая доставка в Северный Новый Южный Уэльс и отсутствие суеты – все в порядке с Ником и его командой.Спасибо, парни!

Билл Дунк

Въехал и вышел за 3 минуты, показал парню деталь, он с первого взгляда знал, что это за марка и что мне нужно, и у него это было. Часть тоже была хорошей ценой, веселый персонал. Отличный магазин.

Николас Бодей

% PDF-1.4 % 202 0 объект > эндобдж xref 202 566 0000000016 00000 н. 0000017456 00000 п. 0000017573 00000 п. 0000017766 00000 п. 0000019241 00000 п. 0000019382 00000 п. 0000039369 00000 п. 0000039730 00000 п. 0000039767 00000 п. 0000040598 00000 п. 0000040674 00000 п. 0000040728 00000 п. 0000040798 00000 п. 0000040843 00000 п. 0000040888 00000 п. 0000040957 00000 п. 0000041003 00000 п. 0000041071 00000 п. 0000045134 00000 п. 0000045337 00000 п. 0000045628 00000 п. 0000046117 00000 п. 0000050006 00000 п. 0000050216 00000 п. 0000050529 00000 п. 0000050903 00000 п. 0000050949 00000 п. 0000116059 00000 н. 0000127645 00000 н. 0000142664 00000 н. 0000201701 00000 н. 0000201770 00000 н. 0000201804 00000 н. 0000201850 00000 н. 0000201911 00000 н. 0000201956 00000 н. 0000202049 00000 н. 0000202119 00000 н. 0000202220 00000 н. 0000215053 00000 н. 0000215263 00000 н. 0000215571 00000 н. 0000215881 00000 н. 0000216019 00000 н. 0000246087 00000 н. 0000246285 00000 н. 0000246602 00000 н. 0000247218 00000 н. 0000270865 00000 н. 0000271068 00000 н. 0000271368 00000 н. 0000271963 00000 н. 0000272033 00000 н. 0000272139 00000 н. 0000298348 00000 н. 0000298553 00000 н. 0000299019 00000 н. 0000299351 00000 н. 0000299484 00000 н. 0000318480 00000 н. 0000318687 00000 н. 0000318999 00000 н. 0000319584 00000 н. 0000319679 00000 н. 0000475481 00000 н. 0000475527 00000 н. 0000475595 00000 н. 0000490638 00000 н. 0000490842 00000 н. 0000491164 00000 н. 0000491689 00000 н. 0000496105 00000 н. 0000496314 00000 н. 0000496592 00000 н. 0000496881 00000 н. 0000496941 00000 н. 0000517550 00000 н. 0000517584 00000 н. 0000517653 00000 н. 0000517734 00000 н. 0000530557 00000 н. 0000530778 00000 н. 0000531113 00000 н. 0000531494 00000 н. 0000531589 00000 н. 0000667698 00000 н. 0000667732 00000 н. 0000667813 00000 н. 0000667883 00000 н. 0000761568 00000 н. 0000761988 00000 н. 0000762725 00000 н. 0000762825 00000 н. 0000762881 00000 п. 0000762965 00000 н. 0000763018 00000 н. 0000763099 00000 н. 0000765317 00000 н. 0000765616 00000 н. 0000766120 00000 н. 0000768580 00000 н. 0000768906 00000 н. 0000769278 00000 н. 0000769362 00000 п. 0002210431 00000 п. 0002210477 00000 п. 0002210523 00000 п. 0002210577 00000 п. 0002210671 00000 п. 0002210741 00000 п. 0002231984 00000 п. 0002232018 00000 п. 0002232099 00000 н. 0002232181 00000 п. 0002301316 00000 п. 0002301350 00000 п. 0002301431 00000 п. 0002301513 00000 п. 0002384575 00000 п. 0002384621 00000 п. 0002384713 00000 п. 0002384795 00000 п. 0002416520 00000 н. 0002416566 00000 п. 0002416659 00000 п. 0002416741 00000 п. 0002469563 00000 п. 0002469609 00000 п. 0002469690 00000 п. 0002469772 00000 п. 0002503707 00000 п. 0002503753 00000 п. 0002503810 00000 п. 0002503844 00000 п. 0002519841 00000 п. 0002519887 00000 п. 0002519968 00000 н. 0002521947 00000 н. 0002522271 00000 п. 0002522647 00000 п. 0002522730 00000 п. 0002584591 00000 п. 0002584625 00000 п. 0002584706 00000 п. 0002585891 00000 п. 0002586176 00000 п. 0002586594 00000 п. 0002586665 00000 п. 0002618108 00000 п. 0002618142 00000 п. 0002618235 00000 п. 0002618317 00000 п. 0002895428 00000 п. 0002895474 00000 п. 0002895566 00000 п. 0002896394 00000 п. 0002896654 00000 п. 0002896981 00000 п. 0002897076 00000 п. 0002975553 00000 п. 0002975587 00000 п. 0002975680 00000 п. 0002975776 00000 п. 0003181887 00000 п. 0003181915 00000 п. 0003181974 00000 п. 0003182067 00000 п. 0003183638 00000 п. 0003183907 00000 п. 0003184242 00000 п. 0003184350 00000 п. 0003184426 00000 п. 0003184497 00000 п. 0003184606 00000 п. 0003184712 00000 п. 0003184823 00000 п. 0003184858 00000 н. 0003184893 00000 п. 0003336352 00000 п. 0003336398 00000 п. 0003336479 00000 п. 0003337888 00000 п. 0003338186 00000 п. 0003338527 00000 п. 0003338635 00000 п. 0003458900 00000 п. 0003458934 00000 п. 0003459027 00000 н. 0003459109 00000 п. 0003487628 00000 п. 0003487662 00000 п. 0003487743 00000 п. 0003487826 00000 п. 0003564836 00000 н. 0003564870 00000 п. 0003564951 00000 п. 0003565021 00000 п. 0003641173 00000 п. 0003641219 00000 п. 0003641299 00000 н. 0003641357 00000 н. 0003661014 00000 п. 0003661048 00000 п. 0003661129 00000 н. 0003661199 00000 н. 0003720704 00000 п. 0003720738 00000 п. 0003720819 00000 п. 0003720914 00000 п. 0003861512 00000 п. 0003861546 00000 п. 0003861627 00000 п. 0003861722 00000 п. 0003960284 00000 п. 0003960330 00000 п. 0003960423 00000 п. 0003960505 00000 п. 0004016448 00000 п. 0004016482 00000 п. 0004016562 00000 п. 0004016644 00000 п. 0004037926 00000 п. 0004037984 00000 п. 0004038065 00000 п. 0004038147 00000 п. 0004197040 00000 п. 0004197143 00000 п. 0004197211 00000 п. 0004197257 00000 п. 0004197363 00000 п. 0004197445 00000 п. 0004219061 00000 п. 0004219107 00000 п. 0004219188 00000 п. 0004219258 00000 п. 0004335068 00000 п. 0004335114 00000 п. 0004335207 00000 п. 0004335302 00000 п. 0004365387 00000 п. 0004365433 00000 п. 0004365514 00000 п. 0004365609 00000 п. 0004413235 00000 п. 0004413269 00000 п. 0004413349 00000 п. 0004413407 00000 п. 0004432472 00000 п. 0004432518 00000 п. 0004432599 00000 н. 0004432681 00000 п. 0004485154 00000 п. 0004485200 00000 п. 0004485293 00000 п. 0004485375 00000 п. 0004530651 00000 п. 0004530697 00000 п. 0004530778 00000 п. 0004530848 00000 п. 0004622550 00000 п. 0004622601 00000 п. 0004622660 00000 п. 0004622741 00000 п. 0004622836 00000 п. 0004623357 00000 п. 0004624459 00000 п. 0004624507 00000 п. 0004653203 00000 п. 0004653249 00000 п. 0004653343 00000 п. 0004653425 00000 п. 0004676999 00000 н. 0004677057 00000 п. 0004677152 00000 п. 0004677234 00000 п. 0004699738 00000 п. 0004699784 00000 п. 0004699878 00000 н. 0004699936 00000 н. 0004722994 00000 н. 0004723065 00000 п. 0004723172 00000 п. 0004723267 00000 н. 0004724360 00000 п. 0004724395 00000 п. 0004747999 00000 н. 0004748058 00000 н. 0004748135 00000 п. 0004748217 00000 п. 0004748287 00000 п. 0004748883 00000 п. 0004748918 00000 н. 0004778631 00000 п. 0004778690 00000 п. 0004778745 00000 п. 0004778852 00000 п. 0004778934 00000 п. 0004779541 00000 п. 0004779576 00000 п. 0004800773 00000 п. 0004800819 00000 п. 0004800899 00000 н. 0004800981 00000 п. 0004822502 00000 п. 0004822536 00000 н. 0004822629 00000 п. 0004822711 00000 п. 0004858192 00000 н. 0004858238 00000 п. 0004858320 00000 н. 0004858402 00000 п. 0004878998 00000 н. 0004879032 00000 н. 0004879114 00000 п. 0004879184 00000 п. 0004908734 00000 п. 0004908780 00000 п. 0004908873 00000 н. 0004908943 00000 п. 0004929607 00000 п. 0004929653 00000 п. 0004929746 00000 п. 0004929804 00000 п. 0004951115 00000 п. 0004951174 00000 п. 0004951267 00000 п. 0004951362 00000 п. 0004952363 00000 п. 0004953326 00000 п. 0004953374 00000 п. 0005034802 00000 п. 0005034848 00000 н. 0005034941 00000 п. 0005035036 00000 п. 0005072172 00000 п. 0005072218 00000 п. 0005072298 00000 п. 0005072393 00000 п. 0005093385 00000 п. 0005093457 00000 п. 0005093550 00000 п. 0005096006 00000 п. 0005096307 00000 п. 0005096951 00000 п. 0005097046 00000 н. 0005097111 00000 п. 0005097200 00000 п. 0005097306 00000 п. 0005097405 00000 п. 0005097484 00000 п. 0005097562 00000 п. 0005097627 00000 н. 0005097757 00000 п. 0005097863 00000 п. 0005097974 00000 п. 0005098083 00000 п. 0005098194 00000 п. 0005098305 00000 п. 0005098414 00000 п. 0005098514 00000 п. 0005098562 00000 п. 0005099418 00000 п. 0005099453 00000 п. 0005122368 00000 п. 0005122439 00000 п. 0005122532 00000 п. 0005122614 00000 п. 0005123523 00000 п. 0005124269 00000 п. 0005124317 00000 п. 0005151187 00000 п. 0005151233 00000 п. 0005151326 00000 п. 0005151408 00000 п. 0005191574 00000 п. 0005191621 00000 п. 0005191727 00000 н. 0005191822 00000 п. 0005192436 00000 п. 0005192471 00000 п. 0005214451 00000 п. 0005214510 00000 п. 0005214603 00000 п. 0005214685 00000 п. 0005215585 00000 п. 0005215620 00000 п. 0005254612 00000 п. 0005254683 00000 п. 0005254776 00000 п. 0005254846 00000 п. 0005254945 00000 п. 0005264024 00000 п. 0005264233 00000 п. 0005264516 00000 п. 0005264822 00000 п. 0005264962 00000 п. 0005265057 00000 п. 0005266118 00000 п. 0005266153 00000 п. 0005289397 00000 п. 0005289468 00000 п. 0005289561 00000 п. 0005289682 00000 п. 0005290406 00000 п. 0005290441 00000 п. 0005312335 00000 п. 0005312381 00000 п. 0005312474 00000 п. 0005312595 00000 п. 0005346889 00000 п. 0005346923 00000 п. 0005347003 00000 п. 0005347098 00000 п. 0005385323 00000 п. 0005385369 00000 п. 0005385449 00000 п. 0005385544 00000 п. 0005405269 00000 п. 0005405315 00000 п. 0005405407 00000 п. 0005405489 00000 п. 0005426567 00000 п. 0005426613 00000 п. 0005426705 00000 п. 0005426775 00000 п. 0005439653 00000 п. 0005439688 00000 п. 0005461172 00000 п. 0005461218 00000 п. 0005461298 00000 п. 0005461381 00000 п. 0005482178 00000 п. 0005482236 00000 п. 0005482317 00000 п. 0005482387 00000 п. 0005553765 00000 п. 0005553836 00000 п. 0005553930 00000 п. 0005554000 00000 н. 0005554594 00000 п. 0005554629 00000 п. 0005577226 00000 п. 0005577260 00000 п. 0005577340 00000 п. 0005577410 00000 п. 0005598164 00000 п. 0005598198 00000 п. 0005598305 00000 п. 0005598387 00000 п. 0005629047 00000 п. 0005629081 00000 п. 0005629188 00000 п. 0005629270 00000 п. 0005661049 00000 п. 0005661095 00000 п. 0005661202 00000 п. 0005661272 00000 н. 0005695769 00000 п. 0005695815 00000 п. 0005695910 00000 п. 0005695980 00000 п. 0005733573 00000 п. 0005733607 00000 п. 0005733687 00000 п. 0005733769 00000 н. 0005754133 00000 п. 0005754167 00000 п. 0005754248 00000 п. 0005754318 00000 п. 0005842934 00000 п. 0005842968 00000 п. 0005843048 00000 п. 0005843118 00000 п. 0005867043 00000 п. 0005867089 00000 п. 0005867170 00000 н. 0005867252 00000 н. 0006123195 00000 п. 0006123241 00000 п. 0006123333 00000 п. 0006123415 00000 п. 0006192630 00000 п. 0006192676 00000 п. 0006192769 00000 н. 0006192840 00000 п. 0006370595 00000 п. 0006370629 00000 п. 0006370709 00000 п. 0006370767 00000 п. 00063

00000 п. 0006390092 00000 п. 0006390198 00000 п. 0006390280 00000 п. 0006411816 00000 п. 0006411862 00000 п. 0006411956 00000 п. 0006412038 00000 н. 0006433509 00000 п. 0006433555 00000 п. 0006433649 00000 п. 0006433731 00000 п. 0006454607 00000 п. 0006454653 00000 п. 0006454747 00000 п. 0006454829 00000 п. 0006476525 00000 н. 0006476571 00000 п. 0006476689 00000 п. 0006476784 00000 п. 0006498147 00000 п. 0006498193 00000 п. 0006498311 00000 п. 0006498406 00000 п. 0006520057 00000 n 0006520103 00000 н. 0006520197 00000 п. 0006520279 00000 н. 0006540872 00000 п. 0006540918 00000 п. 0006541011 00000 п. 0006541093 00000 п. 0006648413 00000 п. 0006648459 00000 п. 0006648552 00000 п. 0006648634 00000 п. 0006712157 00000 п. 0006712191 00000 п. 0006712284 00000 п. 0006712355 00000 п. 0006812000 00000 н. 0006812046 00000 н. 0006812127 00000 п. 0006812197 00000 п. 0006888158 00000 п. 0006888204 00000 п. 0006888285 00000 п. 0006888343 00000 п. 0006931788 00000 п. 0006931834 00000 п. 0006931940 00000 п. 0006932023 00000 п. 0006954696 00000 п. 0006954742 00000 п. 0006954822 00000 п. 0006954892 00000 п. 0006974239 00000 п. 0006974273 00000 п. 0006974354 00000 п. 0006974436 00000 п. 0007229591 00000 п. 0007229637 00000 п. 0007229717 00000 п. 0007229775 00000 п. 0007502180 00000 п. 0007502238 00000 п. 0007502319 00000 п. 0007502389 00000 п. 0007527267 00000 п. 0007527313 00000 п. 0007527370 00000 н. 0007527404 00000 п. ۋ U [[{D} {_ +

% PDF-1.4 % 295 0 объект > эндобдж xref 295 73 0000000016 00000 н. 0000001811 00000 н. 0000002096 00000 н. 0000002152 00000 п. 0000002993 00000 н. 0000003227 00000 н. 0000003311 00000 н. 0000003414 00000 н. 0000003505 00000 н. 0000003606 00000 н. 0000003662 00000 н. 0000003763 00000 н. 0000003819 00000 п. 0000003923 00000 н. 0000003979 00000 п. 0000004080 00000 н. 0000004136 00000 п. 0000004246 00000 н. 0000004302 00000 п. 0000004408 00000 н. 0000004464 00000 н. 0000004578 00000 н. 0000004634 00000 н. 0000004759 00000 н. 0000004814 00000 н. 0000004936 00000 н. 0000004991 00000 п. 0000005095 00000 н. 0000005150 00000 н. 0000005250 00000 н. 0000005305 00000 н. 0000005359 00000 п. 0000005413 00000 н. 0000005662 00000 н. 0000005684 00000 п. 0000005770 00000 н. 0000006761 00000 н. 0000006783 00000 н. 0000007753 00000 н. 0000007775 00000 н. 0000008694 00000 п. 0000008716 00000 н.
