Установка инсталляции Geberit: пошаговая инструкция по монтажу

Опубликовано: 22.01.2019

Содержание статьи

• 1 Модельный ряд инсталляций Geberit
• 2 Монтаж инсталляции Geberit
  • 2.1 Инструменты
  • 2.2 Подготовка
  • 2.3 Установка рамной конструкции
  • 2.4 Обшивка
• 3 Возможные проблемы

Применяется инсталляция Geberit для скрытого подключения навесной сантехники к водопроводу, электричеству, канализации дома. Инсталляция может содержать смывной бачок, патрубки, штуцеры для подключения к инженерным системам здания, клавиши смыва, смесители для форсунок встроенного в унитаз биде.

Модельный ряд инсталляций Geberit

Система инсталляции представляют собой комплект профилей, жестко соединенных между собой в единую рамную конструкцию с возможностью регулировок пространственного положения отдельных элементов. Инсталляция используется для крепления на ней подвесной сантехники, скрытой подводки к унитазам, писсуарам, биде, раковинам коммуникаций ХВС и ГВС, канализации, электрики.

Швейцарский производитель Geberit выпускает инсталляции для крепления следующих видов сантехники и приспособлений:

• унитазы и унитазы-биде;
• писсуары, биде;
• умывальники, сливные, кухонные раковины;
• ванны, душевые системы;
• душ с канализацией в стене;
• опоры, поручни для инвалидов.

Рамная конструкция отстоит от стены на некотором расстоянии или монтируется островом, обшивается снаружи листовым материалом. Это позволяет спрятать внутри нее трубы, кабели, гибкие рукава, прочие элементы инженерных систем.

У пользователей часто возникает путаница с названием инсталляций Геберит. Правильным названием каркасной конструкции считается Geberit Duofix. Однако производитель изначально использует несколько вариантов ее комплектации монтажными элементами для конкретного сантехнического оборудования. Поэтому в названии появляются другие наименования его продукции. Расшифровывается маркировка рамной конструкции следующим образом:

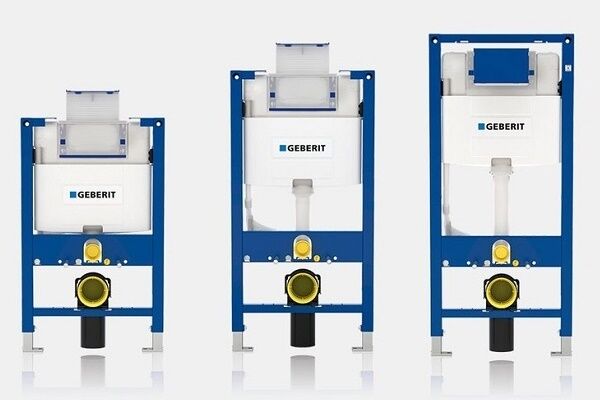

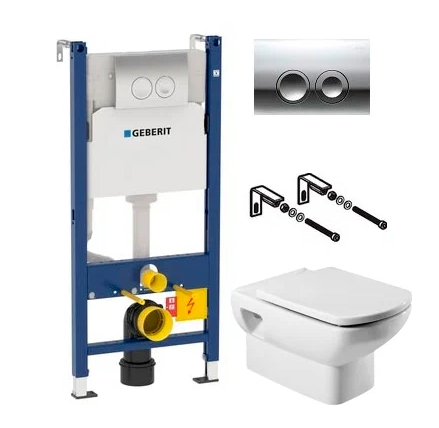

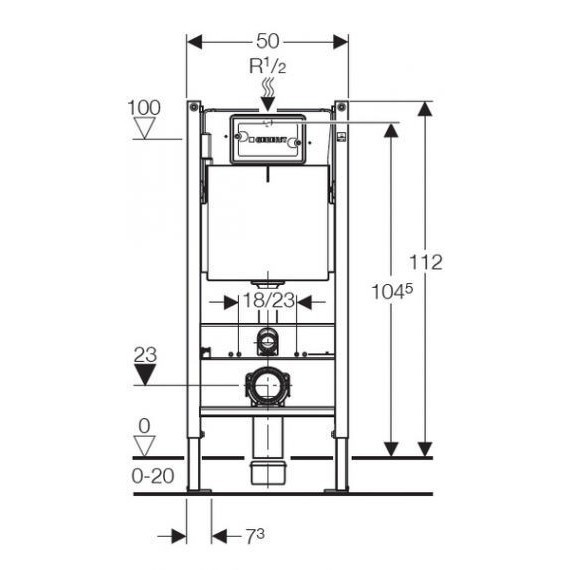

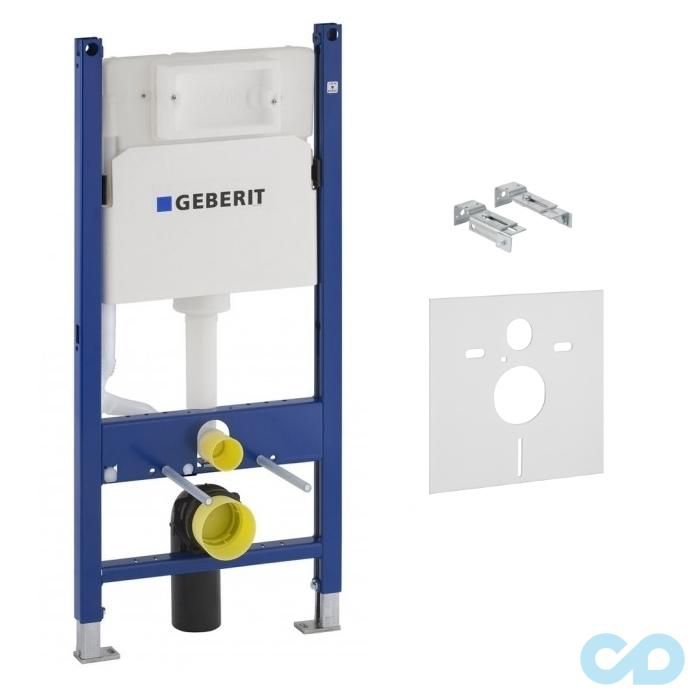

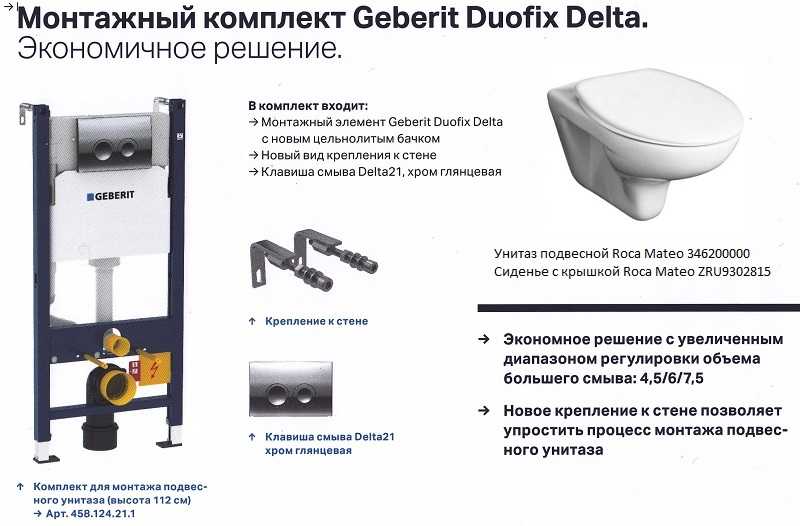

• инсталляция Geberit Delta – каркас для подвесного унитаза с бачком смывным Дельта скрытого монтажа;

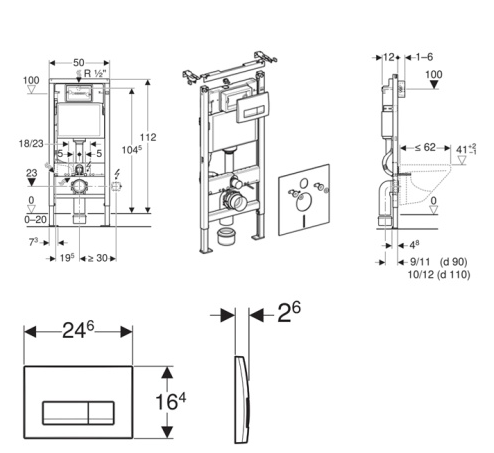

  Бачок Delta.

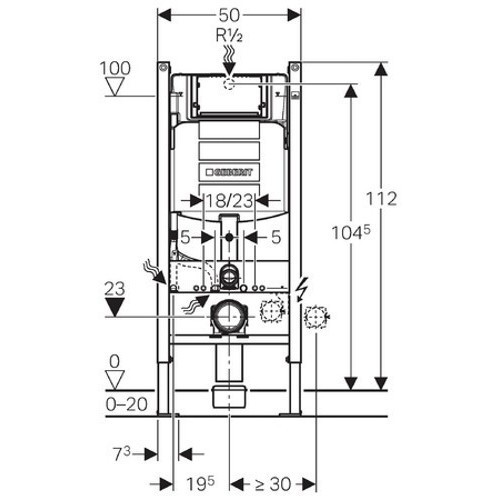

• инсталляция Geberit Sigma – рамная конструкция для сантехники с вертикальным креплением, бачком Сигма толщиной 8 см или 12 см;

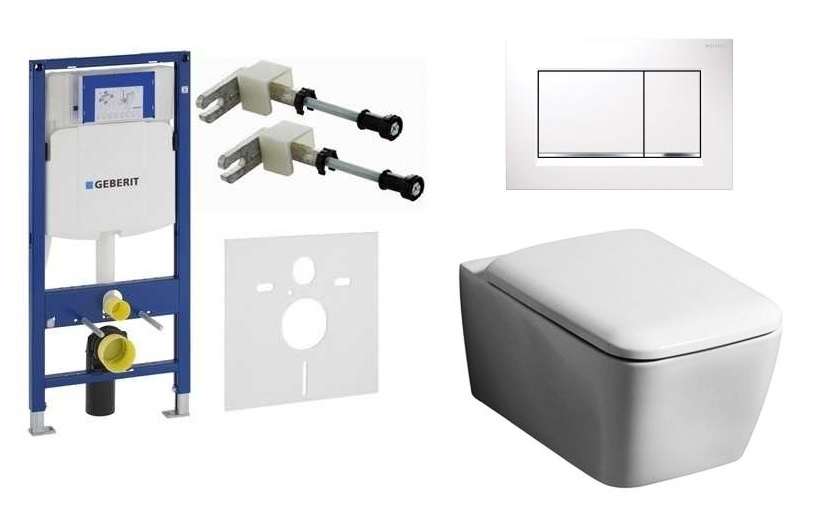

  Комплектация с бачком Sigma.

• инсталляция для унитаза Geberit Duofix Omega – монтажная высота бачка Омега 82 см либо 98 см;

  Комплектация с бачком Omega.

• инсталляция Geberit DuoFresh – каркас с элементами для удаления запахов;

  Инсталляция Geberit DuoFresh.

Другими словами, в рамных конструкциях систем инсталляции может изменяться расстояние между вертикальными стойками и горизонтальными поперечинами. Каркас может усиливаться двумя боковыми стойками для фиксации поручней для людей с ограниченными возможностями.

Каркасная конструкция с креплениями поручней для инвалидов.

В отдельно стоящих инсталляциях стойки обычно усиливаются дополнительными элементами. Клавиша смывного бачка может выходить на переднюю поверхность конструкции или располагаться сверху или на торце.

Все эти факторы влияют на время монтажа инсталляции, трудоемкость работ, отпускную стоимость комплекта рамной конструкции.

Монтаж инсталляции Geberit

Устанавливается инсталляция для унитаза на заранее подготовленное для этого место. Специальный инструмент и приспособления не потребуются. Достаточно минимальной квалификации домашнего мастера, стандартного арсенала, обычно имеющегося в наличии у среднестатистического пользователя.

Инструменты

Каждый комплект инсталляции Geberit разработан с учетом низких временных затрат на монтаж. Для этого снижено количество крепежа, используются стандартные метизы, традиционные технологии. Домашнему мастеру для монтажа инсталляции собственными силами необходим инструмент:

• уровень – пузырьковый или лазерный;
• рулетка – максимум 3 м;
• маркер или строительный карандаш – любого цвета, заметного на поверхности стен, напольного покрытия;
• перфоратор – режим отбойника, сверления, ударного сверления;
• набор головок или гаечных ключей – 10 – 17 мм;
• шуруповерт – аккумуляторный или сетевой;
• отвертки – крестообразная, плоская;
• ножовка – полотно по металлу или пластику.

Внимание: На этапе черновой отделки потребуется нож канцелярский или плотницкий «косяк», для раскроя листового материала, которым обшивается трубчатый каркас. Отверстия под трубы в гипсокартоне можно вырезать ножом или высверлить коронками.

Подготовка

Прежде, чем купить инсталляцию Geberit, необходимо учесть нюансы:

Основная задача инсталляции – скрытая разводка коммуникаций, поэтому все инженерные системы должны находиться сзади ее трубчатой рамы. То есть, если от инсталляции, обшитой ГКЛ, облицованной плиткой, будут отходить трубы, в ее установке нет никакого смысла.

Поэтому используется несколько вариантов реализации проектов с инсталляциями:

• угловой монтаж возле стояков ХВС, канализации, ГВС;

  Угловая инсталляция для унитаза.

• интеграция рамной конструкции в фальш-панель из ГКЛ;

  Монтаж биде в нишу туалета брежневки.

• создание короба на базе инсталляции на любом участке стены.

  Оформление инсталляции отдельным коробом.

Внимание: Запорная арматура и приборы учета расхода воды в 90% случаев расположены возле унитаза, для которого и используется инсталляция. К ним необходим доступ, поэтому возле каркаса необходимо оставить место для ревизионного сантехнического люка.

Рамные конструкции фиксируются минимум в двух точках к полу и в двух точках к стене. Это позволяет выдержать от 500 кг эксплуатационной нагрузки в процессе использования подвесной сантехники.

Установка рамной конструкции

В данном примере инсталляция Geberit интегрировалась в фальш-панель из ГКЛ, доходящую по высоте до уровня подоконника.

Последовательность действий для преобразования интерьера выглядит следующим образом:

• демонтаж существующей сантехники;
• демонтаж облицовок ограждающих конструкций;
• сборка рамной конструкции;

  Установка верхних и нижних упоров.

• нижний упор устанавливается на высоте 100 мм от пола;

  Контроль нижнего размера.

• подгонка высоты конструкции – 1 м до верхней отметки на правой стойке инсталляции;

  Регулировка высоты.

• регулировка горизонтального уровня;

  Верхняя перемычка выравнивается по горизонтали.

• разметка крепления верхних опор к стене;

  Отметки карандашом для сверления под верхние анкеры.

• разметка крепления нижних упоров;

  Отметки на стене под нижние дюбели.

• сверление глухих отверстий под крепеж;

  В ограждающих конструкциях высверливаются отверстия нужного диаметра.

• отверстия наполняются составом «жидкие гвозди» для фиксации метизов;

  Нанесение клеящего состава на поверхности отверстий.

• установка полимерных дюбелей в отверстия;

  Монтаж пластиковых дюбелей.

• повторное нанесение клеевого состава;

  Повторное заполнение клеем.

• установка рамной конструкции на место эксплуатации;

  Монтаж инсталляции на место.

• крепление упоров анкерами в дюбели;

  Фиксация анкерами упоров.

• регулировка расстояния рамы по горизонтали;

  Корректировка вертикального положения рамы.

• установка канализационного отвода 90°;

  Монтаж патрубка для подключения к канализации.

• монтаж шпилек для крепления унитаза и верхнего патрубка от смывного бачка;

  Установка крепежа сантехники и верхнего патрубка.

• подключение смывного бачка к водопроводу ХВС;

  Установка гофры от водопровода к бачку смыва.

• разводка коммуникаций внутри смывного бачка;

  Подключение шлангов к системе смыва.

• установка панели с клавишами смыва;

  Монтаж кнопок смыва.

На этом установка инсталляции Geberit считается выполненной в полном объеме.



Варианты подключения водопровода к смывному баку.

Производитель предусмотрел три варианта подключения смывного бака к водопроводу – справа, сверху, слева. Вылет патрубков наружу регулируется.

Обшивка

После установки инсталляция Geberit проверяется на работоспособность без унитаза. Для этого в бачок набирается вода, одновременно с этим производится регулировка уровня воды внутри него. Затем в ведро достаточного объема осуществляется смыв малый, большой, общий (каскадный) в зависимости от модификации бачка.

Только после этого можно декорировать инсталляцию:

• на стену крепятся оцинкованные профили-стойки;
• лист ГКЛ крепится к раме и профилям саморезами;

Гофрированная часть патрубков обрезается по длине с учетом толщины настенной облицовки (обычно плитка + слой плиточного клея).

После отделки стен кафелем, обоями, гибким камнем, пробкой, панелями, прочими облицовочными материалами на шпильки надевается унитаз, крепится гайками с полимерными шайбами.

Подобный способ монтажа обеспечивает высокую ремонтопригодность сантехники и облицовки. Однако при прорыве водопровода придется демонтировать гипсокартон на аварийном участке.

Подробно про обшивку инсталляции гипсокартоном читайте тут.

Возможные проблемы

При монтаже инсталляции Geberit могут возникнуть следующие проблемы, вызванные низкой квалификацией строителей здания, отделочников, сантехников, самого домашнего мастера:

При высоко расположенной крестовине инсталляция обычно сдвигается от нее вбок для решения задачи:

Изменяя углы изгиба, тремя отводами можно соединить выходной патрубок унитаза с отверстием крестовины канализации, практически на одном горизонтальном уровне. При этом следует учесть конструкцию инсталляции.

В обычной системе крепления Geberit Duofix стойки одинарные, штатное колено с гофрой (черного цвета) можно прокрутить в сторону крестовины на любой угол для стыковки с двумя другими отводами рассмотренного варианта.

В инсталляции усиленного типа используется по две стойки, длины штатного отвода недостаточно для вращения, его можно смонтировать только вертикально.

Двойная рама усиленной инсталляции не позволяет провернуть патрубок.

В этом случае вместо него используется отвод 120 градусов, как на нижнем рисунке.

При обрезании штатных патрубков – диаметр 40 мм для сливного бачка, 110 мм для канализации, следует учесть, что их длина получается разной. Слив находится ближе канализационного выпуска. Поэтому обрезать отводы из комплекта инсталляции лучше в последнюю очередь – после обшивки гипсокартоном и плиткой, непосредственно перед установкой унитаза.

Пластиковые регулировочные шпильки для крепления кнопки также обрезаются после обшивки короба плиткой.

Таким образом, монтаж системы инсталляции DuoFix производителя Geberit может производиться собственными силами.

Следует избегать ошибок, придерживаться инструкции, содержащейся в каждом комплекте инсталляции.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.



Подключение инсталляции Geberit. Geberit инсталляция для подвесного унитаза: инструкция по установке

Содержание

1. Подключение инсталляции Geberit. Geberit инсталляция для подвесного унитаза: инструкция по установке
   • Особенности инсталляции Геберит
2. Установка и подключение инсталляции Geberit. Инсталляция Geberit — лучшее решение для вашего санузла
   • Виды, достоинства инсталляции Geberit с унитазом в комплекте
   • Инструкция по установке инсталляции
   • Установка блочной инсталляции
   • Установка рамной инсталляции
3. Установка инсталляции унитаза своими руками. Как определить место установки системы
4. Установка инсталляции в панельном доме. Преимущества и недостатки инсталлируемых унитазов
5. Видео установка инсталляции Geberit

Подключение инсталляции Geberit. Geberit инсталляция для подвесного унитаза: инструкция по установке

Швейцарская компания Geberit производит и поставляет на российский рынок несколько моделей инсталляций. Компактные конструкции пользуются популярностью у потребителей благодаря надежности, эстетичности и простоте монтажа.

Особенности инсталляции Геберит

Инсталляция Геберит

Инсталляция Геберит выпускается в двух типах конструкций и трех товарных линиях. Блочная предназначена для монтажа в нише капитальных стен. Рамная состоит из прямоугольного стального каркаса и комплектующих. Может крепиться в любом месте.

Система Geberit для WC  выпускается в трех разновидностях: «Sigma», «Omega» и «Delta».

Сигма – линия премиальная. Потребителю предлагается широкий спектр дизайнерских решений клавиш: от прочного пластика до позолоты.  Delta – бюджетное предложение с ограниченным набором кнопок, по функциональности особых отличий нет. Инсталляция для унитаза Геберит Omega предназначена для установки под окно в частных домах со скатной крышей.

Серии Delta и Sigma выпускаются в разных вариантах: ультратонкая 8 см, стандартная 12 см, для лиц с ограниченными возможностями. Модификация Plattenbau  предназначена для панельных домов.

Вся продукция Геберит отличается следующими достоинствами:

• экономит площадь в санузле;
• позволяет произвести монтаж в любом удобном месте;
• возможность подбора для любой квартиры и частного дома.

Установка и подключение инсталляции Geberit.

Инсталляция Geberit — лучшее решение для вашего санузла

Производитель Geberit выпускает качественные и надежные инсталляции в комплекте с унитазом, делающие санузел более комфортным и удобным. При этом внешний вид помещения, как свидетельствуют отзывы пользователей, очень выигрывает. Монтаж арматуры можно легко выполнить, точно следуя инструкции по установке.

Виды, достоинства инсталляции Geberit с унитазом в комплекте

Системы инсталляции с унитазом выпускают многие производители. Ассортимент их разнообразен, но лучшей является Geberit. Компания выпускает инсталляции 2-х типов: блочные и рамные. Первая отличается простотой, но крепят ее только в нишах капитальных стен. В состав рамной инсталляции входит стальная рама и комплектующие: вывода для канализации, крепеж. Такая конструкция может быть и угловой.

Стальная рама позволит вам закрепить конструкцию без большой нагрузки на стену

Большим преимуществом является то, что ее установка возможна там, где нет технической возможности установить другие конструкции. Специальная рама и полуметровые шпильки позволяют выполнить монтаж даже при наличии труб за унитазом.

Кроме того, пользователям нравится:

1. Простота монтажа.
2. Швейцарское качество и точность.
3. Длительная гарантия (10 лет).
4. Гарантированное наличие запасных частей. Когда модель скрытой системы снимают с производства, запчасти к ней сохраняются на протяжении 25 лет.

Внимание! Если в санузле нет капитальных стен, то есть возможность установить только рамную инсталляцию.

Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.

Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

Установка блочной инсталляции

Для установки потребуется инструмент:

• перфоратор;
• ключи нужных размеров;
• маркер.

Процесс установки состоит из нескольких шагов:

1. Выбирают место. В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
2. Выполняют разметку.
3. Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
4. Проделывают отверстия перфоратором и забивают дюбели.

   Процесс подключения к коммуникациям

5. Прикручивают бак для слива.
6. Проверяют, все ли прокладки на месте, подключают воду.
7. Вкручивают штифты в отверстия, проделанные ранее.
8. Фиксируют сливной шланг хомутами.

Установка рамной инсталляции

Технология установки унитаза с рамной инсталляцией следующая:

1. Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
2. Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.

   Крепление сливного бака

3. Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж. Выполняют отверстия, крепят раму к полу.
4. Подводят водопроводную трубу к сливному баку.
5. Соединяют выпуск унитаза со стояком.
6. Проверяют герметичность соединений.
7. Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.

   Создание гипсокартонного короба

8. Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
9. Герметизируют стыки и испытывают, спустив воду.

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.

На качество инсталляции Geberit в комплекте с унитазом нареканий обычно нет:

• Ольга. Для установки инсталляции приглашали опытного специалиста. Особый восторг вызывает работа автоматического слива. Чувствуется, что эта техника для человека.
• Игорь. Инсталляция Geberit сделана с умом, надежная. Все мелочи продуманы.
• Андрей. Не зря Geberit находится в высшей ценовой категории. Нравится все, особенно дизайн панели смыва. Рама мощная, арматура надежная.

Инсталяции хорошо вписываются в интерьер ванных комнат

• Артем. Поставил модель Gebirit DuoFresh. Очень хороша, есть функция удаления запаха — укомплектована вытяжным вентилятором с фильтром, можно таблетки закладывать.
• Марина. Впечатления от инсталляции Gebirit только положительные. Вода набирается бесшумно, кнопки не западают. За год работы не возникало никаких нареканий.
• Вадим. Я своим заказчикам советую Gebirit. Инсталляция надежная, даже через длительное время не меняет геометрию и не выходит со строя. Если необходимо заменить что-то внутри, стену разбирать не нужно — элементы инсталляции можно извлечь через отверстие для кнопки.

Инсталляция с подвесным унитазом Gebirit выглядит элегантно. Она гармонично вписывается в дизайн санузла.

Установка инсталляции унитаза своими руками. Как определить место установки системы

Чтобы правильно выбрать модель инсталляции и унитаза, надо определиться с местом.

Если речь идет о замене старой модели напольного унитаза на подвесной, то это место уже было выбрано с учетом размера помещения санузла и его можно оставить для монтажа подвесной модели. Конструкция с подвесной чашей не нарушит требований эргономики по величине проходов, минимальным размерам по сторонам и перед унитазом.

При установке инсталляции для унитаза своими руками в новом месте (во время реконструкции или перепланировки санузла) надо учитывать следующие требования:

• унитаз должен находиться как можно ближе к канализационному стояку, чтобы обеспечить нормальный угол уклона канализационной трубы, а верхний край чаши (без крышки) был бы над уровнем пола на стандартной высоте — 40 см;
• минимальное расстояние от переднего края чаши до стены, двери или другого сантехнического прибора должно быть 50 см, оптимальное — 75 см;
• минимальное расстояние от осевой линии унитаза до боковых стен, мебели или других сантехнических приборов — 38 см, оптимальное — 45 см.

Примечание. Минимальные и оптимальные расстояния указаны с учетом «среднестатистических» размеров человека, которые обеспечивают комфортные условия 90% пользователей сантехникой. Для крупных людей эти размеры подбирают индивидуально.

Есть еще рекомендации по размещению специального аксессуара — держателя туалетной бумаги. Желательно, чтобы он находился на боковой стене, чуть впереди — на расстоянии 20-30 см от края чаши и на высоте 60-70 см от уровня пола.

После выбора места, в зависимости от характера стены, возможного способа крепления и скрытой прокладки коммуникаций, выбирают вид и конкретную модель инсталляции.

Установка инсталляции в панельном доме. Преимущества и недостатки инсталлируемых унитазов

На сегодняшний день уже немало людей оценили положительные стороны использования встраиваемой сантехники. Можно выделить следующие достоинства такого оборудования:

• компактный размер изделия экономит место, визуально расширяет пространство;
• удобный доступ ко всем внешним частям для наведения чистоты, поэтому уборка санузла не займёт много времени и не составит большого труда;

• бесшумный слив воды благодаря изоляции бачка стеновыми конструкциями;
• часто используемый раздельный слив воды потоками разной силы обеспечивает её экономию;
• установка унитаза с инсталляцией является надёжной и долговечной конструкцией, выдерживающей повышенные нагрузки эксплуатации;
• подвесные унитазы не являются помехой развертыванию систем тёплого пола, а также укладке плиточного покрытия.

Некоторые инсталляции занимают очень мало места.

Из недостатков инсталлируемой сантехники выделяют:

• отсутствие доступа к коммуникациям, поскольку они закрываются декоративной стенкой;

• не смотря на то, что конструкция надёжная и редко выходит из строя, для ликвидации аварийных ситуаций, связанных с бачком, потребуются дополнительные расходы как на демонтаж декоративного экрана, так и на дорогостоящие комплектующие изделия;
• несмотря на экономию пространства в собранном виде, подвесной унитаз с инсталляцией, размеры рамы которого несколько шире обычной напольной сантехники, иногда на стадии установки нуждается в расширения места для крепления несущего каркаса;
• монтаж унитазов в классическом исполнении не требует от окружающих стен особой прочности, а вот блочную конструкцию можно закрепить только на прочную опору.

Демонтаж стены — необходимое неудобство при ремонте унитаза с инсталляцией.

Источник: https://dom-na-vodah. ru/stati/shema-installyacii-geberit-installyaciya-geberit-geberit

Видео установка инсталляции Geberit

инструкция по установке арматуры, отзывы пользователей

Содержание

• Виды, достоинства инсталляции Geberit с унитазом в комплекте
• Инструкция по установке инсталляции
  • Установка блочной инсталляции
  • Установка рамной инсталляции
• Отзывы
• Geberit — установка: видео
• Инсталяции Geberit: фото

Производитель Geberit выпускает качественные и надежные инсталляции в комплекте с унитазом, делающие санузел более комфортным и удобным. При этом внешний вид помещения, как свидетельствуют отзывы пользователей, очень выигрывает. Монтаж арматуры можно легко выполнить, точно следуя инструкции по установке.

Виды, достоинства инсталляции Geberit с унитазом в комплекте

Системы инсталляции с унитазом выпускают многие производители. Ассортимент их разнообразен, но лучшей является Geberit. Компания выпускает инсталляции 2-х типов: блочные и рамные. Первая отличается простотой, но крепят ее только в нишах капитальных стен. В состав рамной инсталляции входит стальная рама и комплектующие: вывода для канализации, крепеж. Такая конструкция может быть и угловой.

Стальная рама позволит вам закрепить конструкцию без большой нагрузки на стену

Большим преимуществом является то, что ее установка возможна там, где нет технической возможности установить другие конструкции. Специальная рама и полуметровые шпильки позволяют выполнить монтаж даже при наличии труб за унитазом.

Кроме того, пользователям нравится:

1. Простота монтажа.
2. Швейцарское качество и точность.
3. Длительная гарантия (10 лет).
4. Гарантированное наличие запасных частей. Когда модель скрытой системы снимают с производства, запчасти к ней сохраняются на протяжении 25 лет.

Внимание! Если в санузле нет капитальных стен, то есть возможность установить только рамную инсталляцию.

Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.

Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

Установка блочной инсталляции

Для установки потребуется инструмент:

• перфоратор;
• ключи нужных размеров;
• маркер.

Процесс установки состоит из нескольких шагов:

1. Выбирают место. В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
2. Выполняют разметку.
3. Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
4. Проделывают отверстия перфоратором и забивают дюбели.

   Процесс подключения к коммуникациям

5. Прикручивают бак для слива.
6. Проверяют, все ли прокладки на месте, подключают воду.
7. Вкручивают штифты в отверстия, проделанные ранее.
8. Фиксируют сливной шланг хомутами.

Установка рамной инсталляции

Технология установки унитаза с рамной инсталляцией следующая:

1. Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
2. Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.

   Крепление сливного бака

3. Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж. Выполняют отверстия, крепят раму к полу.
4. Подводят водопроводную трубу к сливному баку.
5. Соединяют выпуск унитаза со стояком.
6. Проверяют герметичность соединений.
7. Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.

   Создание гипсокартонного короба

8. Отделывают гипсокартон кафелем.
9. Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
10. Герметизируют стыки и испытывают, спустив воду.

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.

Отзывы

На качество инсталляции Geberit в комплекте с унитазом нареканий обычно нет:

• Ольга. Для установки инсталляции приглашали опытного специалиста. Особый восторг вызывает работа автоматического слива. Чувствуется, что эта техника для человека.
• Игорь. Инсталляция Geberit сделана с умом, надежная. Все мелочи продуманы.
• Андрей. Не зря Geberit находится в высшей ценовой категории. Нравится все, особенно дизайн панели смыва. Рама мощная, арматура надежная.

Инсталяции хорошо вписываются в интерьер ванных комнат

• Артем. Поставил модель Gebirit DuoFresh. Очень хороша, есть функция удаления запаха — укомплектована вытяжным вентилятором с фильтром, можно таблетки закладывать.
• Марина. Впечатления от инсталляции Gebirit только положительные. Вода набирается бесшумно, кнопки не западают. За год работы не возникало никаких нареканий.
• Вадим. Я своим заказчикам советую Gebirit. Инсталляция надежная, даже через длительное время не меняет геометрию и не выходит со строя. Если необходимо заменить что-то внутри, стену разбирать не нужно — элементы инсталляции можно извлечь через отверстие для кнопки.

Инсталляция с подвесным унитазом Gebirit выглядит элегантно. Она гармонично вписывается в дизайн санузла.

Geberit — установка: видео

Инсталяции Geberit: фото

Оставьте комментарий

Похожие публикации:

Прокрутка вверх

Adblock
detector

Инструкция по монтажу инсталляция geberit для унитаза.

Как определить место установки системы

Содержание

1. Инструкция по монтажу инсталляция geberit для унитаза. Как определить место установки системы
2. Унитаз geberit инструкция. • 43
3. Geberit инструкция по установке. Инструкция по установке инсталляции
   • Установка блочной инсталляции
   • Установка рамной инсталляции
4. Видео установка инсталляции для подвесного унитаза Geberit Duofix Kappa 15

Инструкция по монтажу инсталляция geberit для унитаза. Как определить место установки системы

Чтобы правильно выбрать модель инсталляции и унитаза, надо определиться с местом.

Если речь идет о замене старой модели напольного унитаза на подвесной, то это место уже было выбрано с учетом размера помещения санузла и его можно оставить для монтажа подвесной модели. Конструкция с подвесной чашей не нарушит требований эргономики по величине проходов, минимальным размерам по сторонам и перед унитазом.

При установке инсталляции для унитаза своими руками в новом месте (во время реконструкции или перепланировки санузла) надо учитывать следующие требования:

• унитаз должен находиться как можно ближе к канализационному стояку, чтобы обеспечить нормальный угол уклона канализационной трубы, а верхний край чаши (без крышки) был бы над уровнем пола на стандартной высоте — 40 см;
• минимальное расстояние от переднего края чаши до стены, двери или другого сантехнического прибора должно быть 50 см, оптимальное — 75 см;
• минимальное расстояние от осевой линии унитаза до боковых стен, мебели или других сантехнических приборов — 38 см, оптимальное — 45 см.

Примечание. Минимальные и оптимальные расстояния указаны с учетом «среднестатистических» размеров человека, которые обеспечивают комфортные условия 90% пользователей сантехникой. Для крупных людей эти размеры подбирают индивидуально.

Есть еще рекомендации по размещению специального аксессуара — держателя туалетной бумаги. Желательно, чтобы он находился на боковой стене, чуть впереди — на расстоянии 20-30 см от края чаши и на высоте 60-70 см от уровня пола.

После выбора места, в зависимости от характера стены, возможного способа крепления и скрытой прокладки коммуникаций, выбирают вид и конкретную модель инсталляции.

Унитаз geberit инструкция. • 43

Здравствуйте. Что делать если из бачка течь после наполнения. Силиконовую прокладку снимал, промывал

Таблицы настроек есть в паспорте изделия и он всегда есть, хоть геберит , хоть чешский или венгерский, а большинсво турецкие и китайские.Нет в тульской арматуре- там пляшут от крышки, но она стоит копейки. Правда и эти деньги уйдут в унитаз-задумано неплохо, а материалы гавно и руки из жопы.

Настройки есть в паспорте.разные бренды одной фирмы разные настройки.чёрным по белому.в комплекте с унитазом

А пачему ты голый

Спасибо огромное за 8:40, где объяснили, что после вставки клапана, надо его провернуть до щелчка. Сегодня, 8 марта, жена пожаловалась, что сочится тонкая струйка, я полез, достал клапан, обратно ставлю, а он не закрывает, вода продолжает течь. Жена обозвала рукожопом и вызвала сантехника. Тот сказал, что будет только через три часа. Я расстроился и стал рыть интернет. И вот на десятом сайте Ваше

У меня не смывает бумагу. У вас при сливе воды в передней части появляется гребешёк из воды. У меня такого нет. Может в этом причина ? Слабо сливается вода. Тогда почему так ? Подскажите пожалуйста. Жена скоро его мне на голову оденет.

Спасибо удачи Вам

Огромное спасибо, за это видео. Полностью такой же у меня унитаз и это система слива. Затрахался держать кнопку. Теперь благодаря Вам все норм, думал это штука и не снимается.

спасибо! Такой же унитаз, но арматура чуть другая- geberit type 240

у меня тайп 240 и настройки следующие: регулировка уровня воды (поплавок 0 и 0 это максимальный уровень воды в бачке) высота рамки и фиксатор рычага 16 и 16 соответственно. Изначально поставил 15, но при таких настройках кнопка слива не закручивалась до конца. Теперь все работает..

Подскажи, как малый слив настроить на 240?

РАД, ЧТО КОМУ ТО ЭТО ПРИНОСИТ ПОЛЬЗУ

Инструкции по настройке и монтажу: www.sanitaluxe.ru/instructions , а также media.wix.com/ugd/ec4f38_0fda5e03049042f28d386cf83e1a5559.pdf

Купил унитаз с точно таким же механизмом слива. Не работает кнопка большого слива, сливает в точности также как настройка малого, т.е. функционирует только один режим
Не разбирал полностью, но что заметил, при нажатии кнопки большого слива, на конце штока (который сливает) находятся «упоры» (как обозвать не знаю), которые должны упираться в полу-диск, находящийся внутри этой конструкции и на время задерживать шток, а у меня такая схема почему-то не работает, что делать, пока не знаю. Может поможете?

У меня такая же ситуация. Сливается всегда пол бачка. одинаково от обоих кнопок. Решили проблему?



Швейцарская компания Geberit уже много лет удачно занимается изготовлением и реализацией разного санитарно-технического оборудования.

К примеру, предприятие производит комплектующие для сливных бачков, поставляя детали для различных мировых концернов, а также самостоятельно создавая при этом готовую продукцию.

Большой популярностью пользуется система Geberit для унитазов. Высокие эксплуатационные качества и приемлемая стоимость делают эти устройства очень востребованными на рынке.

Geberit инструкция по установке. Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.

Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

Установка блочной инсталляции

Для установки потребуется инструмент:

• перфоратор;
• ключи нужных размеров;
• маркер.

Процесс установки состоит из нескольких шагов:

1. Выбирают место. В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
2. Выполняют разметку.
3. Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
4. Проделывают отверстия перфоратором и забивают дюбели.

   Процесс подключения к коммуникациям

5. Прикручивают бак для слива.
6. Проверяют, все ли прокладки на месте, подключают воду.
7. Вкручивают штифты в отверстия, проделанные ранее.
8. Фиксируют сливной шланг хомутами.

Установка рамной инсталляции

Технология установки унитаза с рамной инсталляцией следующая:

1. Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
2. Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.

   Крепление сливного бака

3. Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж. Выполняют отверстия, крепят раму к полу.
4. Подводят водопроводную трубу к сливному баку.
5. Соединяют выпуск унитаза со стояком.
6. Проверяют герметичность соединений.
7. Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.

   Создание гипсокартонного короба

8. Отделывают гипсокартон кафелем .
9. Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
10. Герметизируют стыки и испытывают, спустив воду.

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.

Видео установка инсталляции для подвесного унитаза Geberit Duofix Kappa 15

Как установить инсталляцию для унитаза, инструкция

March 21, 2019 Империя Сантехники

При выполнении монтажа напольного или подвесного унитаза обязательно используется инсталляция, наличие которой позволит гарантировать качество и надежность проводимой работы. Этот вариант рекомендуется использовать всегда, если важно сэкономить пространство в помещении.

Слив и канализации система, а также трубопроводы в этом случае остаются спрятанными под декоративным коробом, где установлена инсталляция. Это позволяет не только экономить пространство, но и придать большей аккуратности ванной комнате. Конечно, важно понимать, что подобное мероприятие потребует определенных навыков, соблюдения ряда правил и требований.

Виды инсталляции

Сегодня предлагается несколько видов инсталляции, а именно блочная и рамочная. Каждый вариант отличается своими особенностями, рассмотрим их детально.

В случае с рамочной инсталляцией потребуется использовать стальную раму, где будут предусматриваться специальные крепления. При помощи шпилек будет осуществляться фиксация не только системы слива и канализационные отводы, но и непосредственно само сантехническое оборудование.

Преимущественно применяется пристенный способ установки креплений. Главное условие наличие крепкой стены. Если качество поверхности стены оставляет желать лучшего, тогда рекомендуется остановиться на выполнении напольного способа установки, где предусматривается выполнение опорных ножек.

Дешевле обойдется выполнение работы, используя блочный вариант установки. Осуществляется монтаж только на несущую стену. К монтируемой системе будет крепиться сливной бачок. Этот метод пользуется популярностью, только за счет легкого и недорого монтажа.

Основные преимущества конструкции

• Экономия пространства, что особенно выгодно, если унитаз устанавливается в небольшом по площади туалете;
• Все коммуникации, которыми подключается унитаз, остаются скрытыми, что придает комнате дополнительной аккуратности в оформлении;
• Сантехническое оборудование можно установить в любое место, что открывает для дизайнеров больше возможностей для творчества;
• Крепления используются стандартные, что исключает вероятность появления сложностей во время выполнения работы;
• Использовать инсталляцию можно не только при выполнении установки унитаза, но и раковины, что выгодно, если она имеет большой вес;
• Повышенная надежность конструкции, что гарантирует надежную ее эксплуатацию многие годы.

Конечно, справедливо будет отметить, что использование инсталляции при установке сантехнических приборов требует большой ответственности от мастера. Кроме этого подобные варианты монтажа обходятся недорого, однако это компенсируется наличием преимуществ, которые мы рассмотрели.

Основные требования по установке инсталляции

Прежде чем приступить к проведению основной части работ необходимо с учетом требований подобрать инсталляцию, которая максимально выгодно подойдет в конкретном случае. При выборе рекомендуется руководствоваться следующими правилами:

• Сразу следует определиться с размерами ниши, в которой будет прятаться блок или рама со всей системой;
• Приобретать инсталляцию рекомендуется вместе с унитазом, это позволит исключить вероятность не соответствия отверстий под крепления;
• Сразу определиться с типом крепления: рамочный или блочный. От этого будет зависеть монтаж, а также установка фальшпанелей;
• Нужно заранее определиться с местом, где будет осуществляться установка сантехнического прибора. Рекомендуется выполнять монтаж максимально близко к стояку канализационной системы.

Кроме этого нужно учитывать размер самого устройства. Важно понимать, что размер выбранной инсталляции должен удовлетворять параметрам ниши, а также особенностям запланированной подвесной установки.

Поэтому следует произвести замеры оборудования и самой ниши, где будет выполняться монтаж. Преимущественно выбирают следующие размеры для ниши: 1,12 м – высота и 0,5 м ширина.

Выбор места для установки

Итак, место следует подбирать исходя из удобства, поэтому следует подбирать его так, чтобы после установки унитаза проход, например к раковине или ванной оставался легкодоступным. Идеальным вариантом станет размещение оборудование на дальней от входа стене или в противоположенном от него углу.

Кроме этого при выборе места для размещения сантехники необходимо учитывать тот факт, что вам нужно будет подводить к оборудованию водопровод и канализации. Поэтому если нет желания выполнять дополнительные сложные работы, то наилучшим решением станет выполнить установку нового унитаза на место старого прибора.

Отметим, что это позволит прилично сэкономить не только средства, но и время, на проведение работ связанных с установкой и подключением сантехники. Конечно, где ставить унитаз в своем доме решать только вам, но указанный совет все-таки стоит учитывать.

Основные методы и способы установки

Для того чтобы выполнить запланированные работы правильно и с учетом всех требований важно строго соблюдать последовательность действий:

1. Выполняется разметка на выбранном для проведения установки инсталляции;
2. Монтаж самого устройства;
3. Подключение оборудования к системе канализации и водопровода;
4. Проверка работоспособности системы.

Можно порекомендовать выбрать монтаж подвесной конструкции, где предусматривается использование специальной рамы, которая закрепляется на поверхности стены.

Прежде чем приступить к установке следует разобраться с особенностями этого вида оборудования, а именно с устройством конструкции. Состоит она из жесткой стальной рамы, предусматривается наличие специальных приборов, с помощью которых легко можно осуществлять регулировку высоты проведения монтажа.

Крепится рама не только к поверхности стены, но и к полу. Основание поверхностей, к которым осуществляется фиксация, должны отличаться повышенной прочностью и быть выполнены из бетона. Сама чаша подвесного унитаза устанавливается на заранее подготовленные штыри.

Устанавливаем инсталляцию: последовательность работ

При выполнении монтажа инсталляции необходимо соблюдать последовательность действий, только в этом случае работа выполнена будет правильно и с учетом всех технологических требований. Основные этапы установки инсталляции:

• Выполняется разметка на поверхности стены и пола. На поверхности стены проводится линия под центральную ось оборудования. Также нужно замерить расстояние от прибора до основания стены. Отметим, что оно должно превышать 13,5 мм. После этого нужно правильно рассчитать точки расположения сливного бачка. Как правило, бачок должен находиться от пола на высоте 1 метр. Определяются точки на поверхности стены и пола, в которые будут монтироваться основные элементы крепежей.
• При помощи перфоратора выполняются отверстия по намеченным точкам. После этого в них устанавливаются дюбеля. Отметим, что вне зависимости от выбранного типа инсталляции крепления нужно делать в вертикальной и горизонтальной плоскости.
• В подготовленные отверстия с дюбелями монтируются анкера. С их помощью будет осуществляться установка инсталляции в вертикальной плоскости.
• Заключительным этапом выполняется монтаж корпуса устройства, который фиксируется специальными винтами и регулируемыми гайками.

ВАЖНО! При проведении работ важно проверять при помощи уровня положение в плоскости инсталляции, иначе существует риск перекоса, из-за чего появятся сложности с монтажом самого сантехнического прибора. Отрегулировав по уровню конструкцию, можно приступать к дальнейшим работам:

• После установки корпуса подводится коммуникация, для этого рекомендуется применять фиксирующие пластиковые хомуты.
• Далее выполняется проверка (окончательная) качества фиксации элементов системы, проверяются размеры устройства, а также соответствие горизонтального и вертикального уровня.
• Если все в порядке монтируется чаша сантехнического устройства.

Подводя итог, отметим, что выполнить качественно установку инсталляции можно только при условии, что будут соблюдены все правила и требования монтажа. Поэтому прежде чем приступить к работе необходимо подготовить все необходимые инструменты и расходные материалы, а также сделать точную до миллиметра разметку.

Смонтированная с учетом и соответствием требованиям встроенная сантехника гарантированно на протяжении многих лет будет служить исправно и надежно, не требуя при этом к себе дополнительного внимания на проведение ремонта и обслуживания, а ее эстетические характеристики будут гармонично дополнять интерьер санузла.

Сантехника

Сопутствующие товары

специфические особенности установки и отзывы

Наверное, каждому хозяину хочется видеть свое жилье не только красивым и уютным, но и оригинальным. К счастью, сейчас существует масса идей и материалов, которые дадут возможность воплотить свои желания. Промышленность существенно продвинулась вперед, относительно изготовления сантехнических приборов. Например, инсталляция Geberit, которая производится в Швейцарии, сделает интересной и привлекательной вашу туалетную (ванную) комнату.

Что представляет собой изделие?

Это металлический каркас из рам, который предназначен для крепления подвесного унитаза, биде, умывальник, а также другие предметы сантехники. К этой конструкции осуществляется подвод всех необходимые коммуникации. На раме также фиксируется сливной бачок. При помощи штифтов вы можете установить подвесной унитаз или биде. Выглядеть оно будет очень оригинально и красиво.

Инсталляция Geberit позволяет скрыть большую часть конструкции, сделать интерьер более аккуратным и оригинальным. Сама рама крепится в вертикальном положении на гипсокартонной перегородке или капитальной стене.

Достоинства изделия

Инсталляция Geberit обладает такими преимуществами:

• Обеспечивает хорошую экономию полезного пространства в помещении.
• Очень быстро и просто собирается.
• Предоставляет изменить планировку комнаты.
• Обеспечивает возможность спрятать изъяны в отделке.
• Вам не придется переживать, что инсталляция Geberit когда-либо упадет. Она крепится очень надежно.
• Очень хороший внешний вид изделия.
• Обеспечивается простота ухода и ремонта.
• Вы получаете надежную конструкцию, в которой исключен риск появления протечек.
• В специализированном магазине вы можете купить полный комплект изделия, вместе с крепежами и прокладками.
• Производитель гарантирует безаварийность работы системы в течение 10 лет.

Разновидности рам

Системы инсталляции Geberit можно классифицировать так:

1. Блочные. Эти конструкции предназначены для установки на тонкие перегородки, гипсокартонные стены.
2. Рамные. В этом случае система наглухо прикручивается к капитальной или несущей стене.
3. Универсальные. Тут название говорит само за себя.

Технические особенности изделия

Подвесная инсталляция Geberit обладает такими параметрами:

• Имеет возможность для увеличения сечения профиля, что позволяет с легкостью монтировать конструкцию в гипсокартонные перегородки.
• Наличие экономичного слива позволяет уменьшить норму использования воды. Кнопка состоит из двух частей. Кроме того, есть модели, у которых предусмотрена возможность ограничения слива посредством повторного нажатия кнопки. Если этого не сделать, то израсходуется весь объем воды.

Стоимость представленного оборудования колеблется в пределах 200-300 долларов. Дешевым назвать его, конечно, сложно. Но во время эксплуатации конструкция достаточно быстро окупается.

Какие инструменты понадобятся для монтажа?

Установка инсталляции Geberit может быть произведена своими руками. Для этого вам нужно собрать все необходимые приспособления:

1. Строительный уровень.
2. Сама система инсталляции.
3. Рулетка и отвес.
4. Маркер для осуществления разметки.
5. Накидные ключи. Они должны иметь тот же диаметр, что у и крепежей.
6. Сверла по бетону и перфоратор

Особенности установки рамной конструкции

Унитаз Geberit на рамную инсталляцию можно монтировать собственноручно. Перед этим следует определиться с местом монтажа конструкции. Обратите внимание на толщину стены или перегородки, к которой будет прикручиваться рама. От этого зависит тип инсталляции. Кроме того, не следует забывать и об особенностях канализации.

Для правильного монтажа следует выполнить такие работы:

• Обустройство каркаса. Сначала соберите металлическую раму, на которой будут установлены движимые крепежи. Именно на них фиксируется сливной бачок. Благодаря плавающим креплениям вы можете выставить необходимую высоту сантехники. Рамы способны выдерживать вес, который составляет полтонны.
• Монтаж бачка. При этом учитывайте такие параметры: кнопка слива должна находиться на высоте 1 метр от пола; между бачком и стеной нужно предусмотреть небольшое расстояние (1,5 см).
• Крепление собранной инсталляции к стене. В этом случае необходим строительный уровень. Для начала раму нужно приложить к стене и отметить те места, где будут прокручиваться отверстия для крепежа.
• Подвод трубопровода к бачку. Тут следует учитывать направление: верхнее или боковое. При подключении бачка не следует применять гибкие шланги, так как они могут быстро выйти из строя. С этой целью используются пластиковые трубы.
• Подсоединение конструкции к канализации. В этом случае используется гофра.
• Проверка системы. Перед тем как рама будет закрыта, все соединения следует проверить на наличие протечек. Если их нет, можно приступать к монтажу короба из гипсокартона. Каркас для него делается из металлопрофиля. Учтите, что в этом случае лучше использовать влагостойкий гипсокартон. Особенно если санузел и ванна располагаются в одном помещении. Желательная толщина листов составляет 1 см. Класть его можно в 2 слоя, при этом швы не должны совпадать. Перед прикручиванием листов в них нужно вырезать все необходимые отверстия.
• Монтаж чаши унитаза. Однако делать это следует не ранее, чем через полторы недели после установки короба. Унитаз Geberit монтируется на штифты.

Облицовка короба может производиться до установки чаши или после проведения этой процедуры.

Как правильно монтировать блочную инсталляцию?

Установка инсталляции Geberit не занимает много времени. Блочная конструкция монтируется так:

1. Сначала разметьте место монтажа. Учтите, что ось помещения и ось конструкции должны совпадать.
2. Отмерьте необходимую высоту, на которой будет размещаться бачок. Часто этот параметр не превышает 1 м. Дюбели должны быть вкручены на равном удалении от оси. Отверстия следует сделать перфоратором, после чего в них забиваются дюбели.
3. Установка бачка.
4. Монтаж штифтов, на которые будет укладываться унитаз. Далее, чаша должна быть подсоединена к сливу. Шланг в этом случае крепится при помощи хомутов.

Какие проблемы могут возникнуть

Если вы хотите приобрести такую конструкцию, как инсталляция Geberit, комплект вы сможете найти в сертифицированном или фирменном магазине. Не стоит искать эту продукцию на рынках или отдавать предпочтение уцененным моделям, ведь в этом случае вы можете легко обмануться.

Если вы уже приобрели изделие, то можете монтировать его самостоятельно. Однако для этого вам необходимо иметь какие-то навыки монтажной работы. Если собственноручно устанавливать раму вы боитесь, то лучше воспользоваться услугами мастеров-сантехников. При самостоятельном монтаже могут возникнуть такие проблемы:

• Протечка унитаза. Тут проблема заключается в том, что стыки могут быть плохо обработаны герметиком. Зачистка швов и повторное использование силикона может устранить проблему.
• Протечка бачка для слива. Проверьте правильность установки уплотнительных прокладок.
• Застой воды в канализационном сливе. В этом случае неправильно соблюден уклон труб, который должен составлять 45 градусов.
• Шат унитаза. В этом случае проблема решается просто: подтяните крепежи.

В принципе, при соблюдении правил монтажа этих проблем удастся избежать. Инсталляция при этом украсит ваш интерьер и будет служить исправно долгое время. Удачи!

GEBERIT DUOFIX РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Download

Скачать Добавить в мои руководства Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” распечатайте эту страницу

• страница из 8

• Закладки

Реклама

Geberit Duofix

Установка

Установка

Руководство

Руководство

Montageanleitung

Инструкции по монтажу

Монтажные работы

Предыдущая страница

Следующая страница

  См.

также Geberit Duofix

Руководство по установке Geberit Duofix 34 страницы

  Дополнительные руководства для Geberit Duofix

• Сантехническое изделие Geberit DuoFresh Руководство пользователя

  (120 страниц)

• Сантехника Geberit DUOFRESH Инструкция по эксплуатации

  (236 страниц)

• Сантехническое изделие Geberit D70613-001 Руководство по установке

  (9 страниц)

• Сантехническое изделие Geberit Galvano Duofix Руководство по эксплуатации

  Управление смывом писсуара с электронным управлением смыва. (56 страниц)

• Сантехническое изделие Geberit Duofix 9774 Руководство по установке

  (12 страниц)

• Сантехника Geberit aquaclean sela Руководство по установке

  (28 страниц)

• Сантехника Geberit Chicago Faucets Commander Manual

  Портативный программатор (44 страницы)

• Сантехническое изделие Geberit Twyford Sola TMV3 SF1135CP Инструкция по установке и обслуживанию

  Термостатический клапан для душа (24 стр. )

• Сантехнические изделия Geberit Piave Руководство по техническому обслуживанию

  Смесители для умывальника piave и brenta (48 стр.)

• Сантехническое изделие Geberit Sigma40 Инструкция по эксплуатации

  (11 страниц)

• Сантехника Geberit OMEGA20 1811549 Инструкция по эксплуатации

  Механические кнопки/панели доступа (15 страниц)

• Сантехническое изделие Geberit Monolith Plus Руководство по установке

  (24 страницы)

• Сантехническое изделие Geberit AP117 Руководство по установке

  (4 страницы)

• Сантехническое изделие Geberit SIGMA10 Руководство пользователя

  (237 страниц)

• Сантехника Geberit MAPRESS 90922 Руководство пользователя

  (40 страниц)

  Краткое содержание Geberit Duofix

Унитаз-биде Geberit AquaClean: быстрая и простая установка

Тема Быстрая и простая установка

• Создайте свой собственный спа всего за несколько часов
• Создание новой ванной комнаты
• Bathroom renovation with Geberit Monolith
• Geberit Monolith colour variants
• Geberit Monolith benefits
• Solutions for bathroom renovations
• Geberit design panel colour variants
• Combination options
• Retrofit solutions for rented apartments
• AquaClean models

Создайте свой собственный спа-центр за несколько часов

Улучшение вашей ванной комнаты с помощью решения, обеспечивающего максимальный комфорт, не должно быть обременительной задачей. Унитазы-биде Geberit AquaClean можно комбинировать со всеми системами инсталляции и смыва Geberit и устанавливать как в отремонтированных, так и в новых ванных комнатах.

• Решения для новых ванных комнат
• Решения для ремонта ванных комнат с использованием Geberit Monolith и декоративной панели Geberit
• Гибкие решения для модернизации

Решения для новых ванных комнат

5 90 Созданию новой ванной нет предела что ты можешь сделать. Все модели AquaClean можно без труда установить с помощью проверенных монтажных элементов для унитаза, независимо от того, выберете ли вы бачок скрытого или наружного монтажа, подвесной или напольный унитаз. Если вам нужен совет, наши партнеры-специалисты будут рады помочь.

Найдите дилера по продаже ванных комнат в вашем регионе

Решения для ремонта ванных комнат С Geberit Monolith

Если открытый бачок уже установлен или если время, бюджет или соображения базовой конструкции не позволяют незаметно интегрировать бачок сзади стена, Geberit Monolith предлагает стильную альтернативу. Узкий смывной бачок и необходимая сантехника размещены под элегантной стеклянной поверхностью.

Монолит сконструирован таким образом, что его можно монтировать и подключать к существующим водопроводным и канализационным трубам быстро и без больших неудобств или беспорядка. Сантехник, скорее всего, предложит розетку рядом с унитазом для подключения к сети, необходимого для Monolith Plus. В противном случае линии электропередач можно проложить в любом месте ванной комнаты через обычную розетку и кабельный канал.

Geberit Monolith Преимущества для вас

В некоторых случаях невозможно встроить бачок унитаза в стену. Здесь на помощь приходит санитарный модуль Geberit Monolith. Geberit Monolith обладает следующими преимуществами:

• Встроенный бачок Вся сантехника, включая бачок, двойной смыв и сифон, размещена в элегантном узком модуле, который можно комбинировать с подвесным или напольным модулем. – стоячий керамический прибор для унитаза.
• Простая установка Сантехнический модуль Geberit Monolith Plus прост в установке при наличии подключения к сети. Он также очень прост в обслуживании, так как все компоненты легко доступны.
• Тонкое светодиодное освещение Светодиодное освещение, доступное в семи цветовых вариантах, автоматически включается, когда кто-то приближается к сантехническому модулю Geberit Monolith Plus, направляя пользователей и добавляя атмосферности.
• Встроенный блок удаления запахов В наши дни никому больше не приходится мириться с неприятными запахами в туалете. Блок удаления запахов в Geberit Monolith Plus основан на технологии керамических сотовых фильтров — чрезвычайно эффективном методе устранения запахов. Керамический сотовый фильтр легко заменяется и требует замены один раз в год.
• Мягкое прикосновение к смыву Благодаря мягкому прикосновению к смыву Monolith Plus достаточно легкого прикосновения, чтобы вызвать двойной смыв. Панель управления может использоваться для настройки любых параметров, например, для цветов освещения.

Решения для ремонта ванной комнаты С декоративной панелью Geberit

Хотите насладиться преимуществами ежедневной уборки водой и ощущением свежести и чистоты, несмотря на то, что у вас обычный подвесной унитаз? ? №

Дизайнерская панель Geberit AquaClean — это простое и быстрое решение для замены существующего подвесного унитаза комплектным унитазом или для дооснащения улучшенным решением. Непривлекательные соединительные трубы на плитке ушли в прошлое — без сверления отверстий — потому что подключение к водопроводу скрыто декоративной панелью, не мешая основной конструкции.

Гибкое решение для дооснащения Также подходит для съемных квартир

Практичные решения Geberit AquaClean для усовершенствования (Geberit AquaClean Tuma Comfort и Classic, а также AquaClean 4000) позволяют превратить существующий унитаз в унитаз-биде.

Решение для улучшения унитаза в сочетании с декоративной панелью AquaClean, где это применимо, представляет собой идеальное гибкое решение для сдаваемых в аренду квартир, поскольку как решение для улучшения интерьера, так и декоративную панель можно демонтировать, не оставляя следов, и установить в новой квартире при переезде .

GEBERIT PROPLANNER 2019 ОБУЧАЮЩЕЕ РУКОВОДСТВО ПО УСТАНОВКЕ И ОСНОВНЫМ ФУНКЦИЯМ

1 GEBERIT PROPLANNER 2019 ОБУЧАЮЩЕЕ РУКОВОДСТВО ПО УСТАНОВКЕ И ОСНОВНЫМ ФУНКЦИЯМ

2 PROPLANNER ЮРИДИЧЕСКИЕ УКАЗАНИЯ GEBERIT PROPLANNER 2019 ПРАВОВАЯ ИНФОРМАЦИЯ Может быть использовано в форме соглашения и инструкции по программному обеспечению GEBERIT PROPLANNER 201. или скопированы только в соответствии с условиями лицензии. Содержание данной инструкции предназначено исключительно для информационных целей, может быть изменено без уведомления и не влечет за собой каких-либо обязательств со стороны Geberit Verwaltungs AG. Geberit Verwaltungs AG не предоставляет никаких гарантий и гарантий в отношении правильности и точности данных, содержащихся в данной инструкции. Любое упоминание названий компаний в примерах спецификаций предназначено исключительно для демонстрационных целей, и любые ссылки на реально существующие компании не предназначены, за исключением следующего. В данной инструкции упоминаются следующие компании и бренды: Geberit и логотип Geberit являются товарными знаками группы Geberit в Швейцарии и других странах. Microsoft, Windows 10, Windows 8.1, Windows 7 и Excel являются товарными знаками корпорации Microsoft в США и других странах. странах Autodesk RealDWG является товарным знаком Autodesk в США и других странах. YouTube является товарным знаком YouTube LLC в США и других странах. Adobe Acrobat Reader является товарным знаком Adobe Systems Software Ireland Ltd. в Ирландии и других странах. Copyright 2019, Geberit Verwaltungs AG. Все права защищены. Юридические интересы Geberit Verwaltungs AG представляют Роланд Ифф и Рудольф Эберхард. Geberit Verwaltungs AG Schachenstrasse 77 CH-8645 Jona, Швейцария Номер телефона: Факс: Запись в торговом реестре: Номер компании CH (Коммерческий регистр кантона Санкт-Галлен) Номер плательщика НДС: CHE Найдите торговую компанию в вашей стране по ссылке или по ссылке на стартовой странице программы.

3 СОДЕРЖАНИЕ СОДЕРЖАНИЕ 1 Об этом документе Символы и символы Установка и лицензирование Технические предпосылки Установка Первый запуск программы Регистрация Лицензирование Стартовая страница Geberit ProPlanner Проекты Создание нового проекта Создание подпроектов Печать и экспорт Печать и экспорт графики Печать и экспорт списков Экспорт для отраслевого программного обеспечения Адаптация ProPlanner к вашим потребностям Адаптация макета окна Изменение вида в окне объектов Адаптация визуализации области рисования Использование собственного логотипа компании Адаптация почасовой ставки и НДС Сохранение настроек как настроек по умолчанию Сброс настроек по умолчанию настройки Доплаты и скидки на материалы и время Избранное Руководство по обучению Geberit ProPlanner Установка и основные функции 3

4 ОБ ЭТОМ ДОКУМЕНТЕ ЗНАКИ И СИМВОЛЫ 1 ОБ ЭТОМ ДОКУМЕНТЕ Используйте это учебное пособие во время обучения, а также для повторения уже изученного. Используйте руководство по обучению, чтобы ознакомиться с установкой и основными функциями Geberit ProPlanner. Краткий обзор тем: Установка и лицензирование Проекты и подпроекты Печать и экспорт данных Адаптация Geberit ProPlanner к вашим потребностям 1.1 ЗНАКИ И СИМВОЛЫ В данном учебном пособии используются следующие знаки и символы: Символ Обозначение Значение Информация Ссылка на дополнительную информацию по теме в разделе «Справка» или в другом учебном пособии. или нажав F1. 4 Руководство по обучению Установка и основные функции Geberit ProPlanner

5 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ ТЕХНИЧЕСКИЕ ПРЕДПОСЫЛКИ 2 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ Перед запуском Geberit ProPlanner установите и зарегистрируйте программное обеспечение. После этого вы сможете использовать определенные модули бесплатно, но для других потребуется приобрести лицензию. Обратите внимание на технические предпосылки, необходимые для установки и работы программного обеспечения. 2.1 ТЕХНИЧЕСКИЕ ПРЕДПОСЫЛКИ К версии Geberit ProPlanner 2019 предъявляются следующие технические требования: Операционная система Минимум Рекомендуемая 64-разрядная операционная система Windows 7 SP1 / 8. 1 / 10 (версия 1607 или более поздняя) Память компьютера 2 ГБ 4 ГБ Место на жестком диске 3 ГБ свободно 6 ГБ бесплатно Видеокарта 64 МБ, DirectX МБ, DirectX 9Дисплей Онлайн-сервисы Компоненты системы 1280 пикселей, разрешение по горизонтали/ 900 пикселей, разрешение по вертикали Доступ в Интернет Действительный адрес 1400 пикселей, разрешение по горизонтали/ 1024 пикселей, разрешение по вертикали Необходимые системные компоненты (включаются и устанавливаются автоматически): Microsoft.NET Framework 4.7 Microsoft DirectX 9 Обучение Руководство по установке и основным функциям Geberit ProPlanner 5

6 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ УСТАНОВКА 2.2 УСТАНОВКА 1. Откройте следующую страницу загрузки Geberit по адресу: 2. Загрузите файл ProPlanner.exe и дважды щелкните файл. Запустится мастер установки. 3. Выберите язык установки и нажмите Далее. 4. Следуйте инструкциям на экране. 6 Учебное пособие Установка и основные функции Geberit ProPlanner

7 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ ПЕРВЫЙ ЗАПУСК ПРОГРАММЫ 2. 3 ПЕРВЫЙ ЗАПУСК ПРОГРАММЫ При первом запуске программы вы должны указать свою страну. Выбор страны влияет на доступные модули. Присвоение сбытовой компании и связанный с ним основной выбор модуля не могут быть впоследствии изменены. 1. Запустите Geberit ProPlanner, дважды щелкнув соответствующий символ на рабочем столе. Через некоторое время появится следующее окно: 2. Выберите свою страну. Как только вы выберете страну, вам будет назначена торговая компания и рынок. Язык пользовательского интерфейса также будет установлен соответствующим образом. 3. Нажмите OK, чтобы применить настройки. Появится страница регистрации Geberit ProPlanner. 2.4 РЕГИСТРАЦИЯ Вы должны зарегистрироваться после первого запуска программы. Регистрация бесплатна, и каждый корпоративный клиент получает корпоративный ключ. Имя физического лица вводится с частными клиентами вместо названия компании. Продолжить чтение в разделе «Регистрация с помощью корпоративного ключа или файла лицензии», стр. 9если вы уже получили корпоративный ключ. Руководство по обучению Geberit ProPlanner Установка и основные функции 7

8 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ РЕГИСТРАЦИЯ РЕГИСТРАЦИЯ НОВОГО ПОЛЬЗОВАТЕЛЯ GEBERIT PROPLANNER Если ваша компания еще не использовала Geberit ProPlanner, выполните следующие действия: 1. Выберите первый вариант регистрации. 2. Нажмите Далее. 3. Введите свои полные контактные данные. Убедитесь, что вы правильно вводите свои контактные данные, так как впоследствии их нельзя будет изменить. 4. Нажмите Далее. Ваши данные передаются. Вы автоматически получите корпоративный ключ до После того, как вы получите корпоративный ключ до , введите его и подтвердите, нажав Готово, чтобы завершить регистрацию. 8 Руководство по обучению Установка и основные функции Geberit ProPlanner

9 УСТАНОВКА И РЕГИСТРАЦИЯ ЛИЦЕНЗИИ РЕГИСТРАЦИЯ С ПОМОЩЬЮ КОРПОРАТИВНОГО КЛЮЧА ИЛИ ФАЙЛА ЛИЦЕНЗИИ Если ваша компания уже использует Geberit ProPlanner, выполните следующие действия: 1. Выберите второй вариант регистрации. 2. Нажмите Далее. 3. Импортируйте лицензионные данные вашей компании из лицензионного файла или вручную введите регистрационные данные и корпоративный ключ. 4. Нажмите «Готово», чтобы завершить регистрацию. АВТОНОМНАЯ РЕГИСТРАЦИЯ Вы можете зарегистрироваться в автономном режиме, если у вас нет доступа в Интернет и ваша компания еще не зарегистрирована. 1. Запустите Geberit ProPlanner и зарегистрируйтесь как новый пользователь. 2. Позвоните в вашу торговую компанию, чтобы получить корпоративный ключ и дополнительную информацию. Учебное пособие Установка и основные функции Geberit ProPlanner 9

10 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ РЕГИСТРАЦИЯ ОБНОВЛЕНИЕ GEBERIT PROPLANNER Geberit ProPlanner при каждом запуске автоматически проверяет наличие новой версии программы. При необходимости вы также можете обновить Geberit ProPlanner вручную. Если будет найдена новая версия программы, при запуске появится окно «Найдены обновления для Geberit ProPlanner 2019». 1. Выберите один из следующих вариантов: 4 Нажмите «Отмена», чтобы пропустить обновление. 4 Нажмите «Далее», чтобы загрузить обновление и установить новую версию программы. ОБНОВЛЕНИЕ GEBERIT PROPLANNER ВРУЧНУЮ Чтобы обновить Geberit ProPlanner вручную, выполните следующие действия: 1. В списке меню нажмите «Справка» и выберите «Обновить ProPlanner». Если новая версия программы не найдена, появляется следующее сообщение: 10 Учебное пособие Установка и основные функции Geberit ProPlanner

11 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ ЛИЦЕНЗИРОВАНИЕ Если была найдена новая версия программы, появится окно «Найдены обновления для Geberit ProPlanner 2019». 2. Выберите один из следующих вариантов: 4 Нажмите «Отмена», чтобы пропустить обновление. 4 Щелкните Далее, чтобы загрузить обновление и установить новую версию программы. 2.5 ЛИЦЕНЗИРОВАНИЕ После регистрации вы можете использовать некоторые модули бесплатно, но для дополнительных модулей вам придется приобрести лицензии. Лицензии выдаются на ограниченный период времени, но при необходимости могут использоваться на многих компьютерах. Доступные модули зависят от соответствующей торговой компании. ПОКУПКА ЛИЦЕНЗИИ 1. Запустите GeberitProPlanner. 2. В списке меню щелкните Справка и выберите Управление лицензиями. Учебное пособие Установка и основные функции Geberit ProPlanner 11

12 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ ЛИЦЕНЗИРОВАНИЕ 3. Выберите модуль и нажмите в соответствующей строке Администрирование. 4. Введите свой адрес и отправьте заказ лицензии. Если у вас нет доступа в Интернет, позвоните в соответствующую торговую компанию. ИСПОЛЬЗОВАНИЕ ЛИЦЕНЗИИ НА ДОПОЛНИТЕЛЬНЫХ КОМПЬЮТЕРАХ Приобретенные вашей компанией лицензии можно использовать на любом количестве компьютеров. Если ваш компьютер подключен к Интернету, ваши лицензии будут автоматически загружены на все компьютеры при запуске Geberit ProPlanner. Если ваш компьютер не подключен к Интернету, экспортируйте данные лицензии в файл лицензии, а затем снова импортируйте его на другой компьютер. ЭКСПОРТ ДАННЫХ ЛИЦЕНЗИИ 1. Запустите GeberitProPlanner. 2. В списке меню щелкните Справка и выберите Управление лицензиями. 3. Щелкните Экспорт данных лицензии и выберите каталог. 4. Скопируйте файл лицензии на все компьютеры, на которых вы хотите использовать Geberit ProPlanner. ИСПОЛЬЗОВАНИЕ ЛИЦЕНЗИИ НА ДОПОЛНИТЕЛЬНЫХ КОМПЬЮТЕРАХ 1. Запустите GeberitProPlanner. 2. В списке меню щелкните Справка и выберите Управление лицензиями. 3. Щелкните Импорт данных лицензии и подтвердите запрос безопасности. 4. Перейдите в каталог, в который вы скопировали ранее экспортированный файл лицензии, и выберите файл лицензии. 12 Учебное пособие Установка и основные функции Geberit ProPlanner

13 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ СТАРТОВАЯ СТРАНИЦА GEBERIT PROPLANNER 2.6 СТАРТОВАЯ СТРАНИЦА GEBERIT PROPLANNER После запуска Geberit ProPlanner появляется следующее окно программы: Список меню 2 Общая панель инструментов 3 Открытие проекта 4 Первые шаги 5 Отзыв пользователя о Geberit ProPlanner 6 Создание нового проект 7 Информация о программе ОТКРЫТИЕ ПРОЕКТА Доступные проекты отображаются в области Открыть проект сразу после сохранения проектов. Нажав на соответствующий проект, вы сразу же откроете его. ПЕРВЫЕ ШАГИ Здесь представлена ​​помощь и информация о нововведениях в текущей версии Geberit ProPlanner. Существует также ссылка, по которой вы можете вызвать учебные пособия и дополнительные документы. Учебное пособие Установка Geberit ProPlanner и основные функции 13

14 УСТАНОВКА И ЛИЦЕНЗИРОВАНИЕ СТАРТОВАЯ СТРАНИЦА GEBERIT PROPLANNER ИНФОРМАЦИЯ О ПРОГРАММЕ Здесь можно найти: Информацию о версии программы Информацию о выбранном рынке Информацию о выбранном языке Информацию о версии данных Дата использованных прайс-листов Ссылка на Geberit в Интернете Кроме того, нажав на рынок или язык, вы можете вызвать окно выбора рынка и языка и изменить установленный рынок или установить язык. СОЗДАНИЕ НОВОГО ПРОЕКТА Нажав на модуль в области «Создать новый проект», вы можете создать новый проект. Модули, которые вы можете выбрать, зависят от компании-продавца и соответствующей лицензии. 14 Учебное пособие Установка и основные функции Geberit ProPlanner

15 ПРОЕКТЫ СОЗДАНИЕ НОВОГО ПРОЕКТА 3 ПРОЕКТА Вы всегда работаете в рамках проекта в Geberit ProPlanner. Проект может состоять из нескольких подпроектов из следующих модулей: Системы инсталляции Схематическое планирование Детальное планирование 3D Водосточная система При создании нового проекта автоматически добавляется подпроект выбранного вами модуля. Вы можете выбрать только те модули, которые у вас лицензированы и доступны на выбранном рынке. 3.1 СОЗДАНИЕ НОВОГО ПРОЕКТА Теперь вы создадите новый проект и сначала введете общие данные проекта (например, лицо, ответственное за проект) и конкретные данные проекта (например, почасовые ставки). 1. Активируйте Ввод данных проекта при создании и Ввод параметров построения и расчета при создании на домашней странице. 2. Щелкните модуль в области Создать новый проект. Появится мастер создания нового проекта. Учебное пособие Установка Geberit ProPlanner и основные функции 15

16 ПРОЕКТЫ СОЗДАНИЕ НОВОГО ПРОЕКТА ВВОД ДАННЫХ ПРОЕКТА Вы также можете ввести или изменить данные проекта на более позднем этапе. Щелкните ссылку «Изменить данные проекта» в окне «Проект». 1. Щелкните Информация о проекте и введите данные для проекта. Эта информация отображается в основной надписи области рисования и на титульных листах списков. 2. Нажмите «Сантехник/сантехник», чтобы изменить логотип компании и ввести адрес лица, ответственного за проект. Логотип и реквизиты сантехника размещаются в основной надписи и на титульных листах списков. 3. Нажмите «Далее» и задокументируйте историю изменений проекта. История изменений отображается на титульных листах списков. 4. Нажмите «Далее», чтобы указать почасовую ставку и налог на добавленную стоимость для котировок. 5. Нажмите Готово, чтобы выйти из мастера. Появится окно Параметры построения и расчета с модулями Детальное планирование 3D и Схематическое планирование. 16 Учебное пособие Установка и основные функции Geberit ProPlanner

17 ПРОЕКТЫ СОЗДАНИЕ НОВОГО ПРОЕКТА ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ПОСТРОЕНИЯ И РАСЧЕТА Задайте свойства здания и параметры расчета в окне Настройки здания и расчета. Вы можете отдельно определить настройки для всего здания или отдельных этажей или установок. Вы также можете изменить настройки построения и расчета на более позднем этапе. Щелкните ссылку Параметры построения и расчета в окне Построение. Настройки здания и расчетов можно ввести только для модулей Детальное планирование 3D и Схематическое планирование АДАПТАЦИЯ НАСТРОЕК ДЛЯ ВСЕГО ЗДАНИЯ 1. Выделите все здание, щелкнув одну из стрелок в углах здания. Активируется область «Здание» на вкладке «Здание», и вы можете определить настройки для всего здания. 2. Укажите количество этажей и секций здания в области Здания и подтвердите ввод нажатием Применить. Учебное пособие Установка Geberit ProPlanner и основные функции 17

18 ПРОЕКТЫ СОЗДАНИЕ НОВОГО ПРОЕКТА АДАПТАЦИЯ ПАРАМЕТРОВ ДЛЯ ЭТАЖА 1. Выделите один этаж, щелкнув одну из стрелок по бокам здания. Область «Этаж» на вкладке «Здание» активируется, и вы можете определить настройки для выделенного этажа. 2. Настройте свойства здания, такие как Высота помещения (над чистым полом), Высота конструкции пола или Толщина потолка АДАПТАЦИЯ ПАРАМЕТРОВ ДЛЯ УСТАНОВОЧНОГО БЛОКА 1. Выделите монтажный блок, щелкнув его в здании. Активируется область блока установки на вкладке «Здание», и вы можете изменить настройки для выделенного блока установки. 2. Введите Обозначение для блока установки. 18 Учебное пособие Установка и основные функции Geberit ProPlanner

19 ПРОЕКТЫ СОЗДАНИЕ ПОДПРОЕКТОВ АДАПТАЦИЯ НАСТРОЕК ДЛЯ СДЕЛОК И АССОРТИМЕНТОВ 1. Введите необходимые настройки для отдельных сделок или линеек продуктов на других вкладках. При этом обратите внимание, что вам придется адаптировать настройки для всего здания или выделенных этажей или монтажных единиц, в зависимости от выбора в здании. 2. Нажмите «Закрыть», чтобы применить настройки. Подробно о том, как адаптировать параметры построения и расчета, вы узнаете из соответствующих учебных пособий Подробное планирование 3D и Схематическое планирование. Дополнительную информацию о принципах строительства и планирования внутри здания можно найти в справке в разделе Схематическое планирование > Здание или Детальное планирование 3D > Здание СОХРАНЕНИЕ ПРОЕКТА 1. Щелкните на панели инструментов Сохранить. 2. Введите имя файла в окне Сохранить проект как. 3. Нажмите Сохранить. Как только проект будет сохранен, он появится в области «Открыть проект» на начальной странице и будет автоматически связан. Не забывайте регулярно сохранять свои проекты. 3.2 СОЗДАНИЕ ПОДПРОЕКТОВ Вы можете создавать и редактировать несколько подпроектов в рамках проекта. Вам доступны различные функции для управления вашими подпроектами, чтобы у вас был их обзор. ДОБАВЛЕНИЕ ПОДПРОЕКТОВ 1. Нажмите Добавить подпроект на панели инструментов. 2. Выберите модуль. Подпроект появится в окне «Проект». ПЕРЕИМЕНОВАНИЕ ПОДПРОЕКТОВ Geberit ProPlanner автоматически присваивает имена подпроектам в соответствии с соответствующим модулем. Если вы хотите создать несколько подпроектов одного и того же модуля, вы можете переименовать подпроекты, чтобы их было легче различать. Учебное пособие Установка Geberit ProPlanner и основные функции 19

20 ПРОЕКТЫ СОЗДАНИЕ ПОДПРОЕКТОВ 1. Щелкните правой кнопкой мыши подпроект в окне «Проект» и выберите «Переименовать» во всплывающем меню. 2. Введите обозначение и подтвердите, нажав Enter. КОПИРОВАНИЕ ПОДПРОЕКТОВ Скопируйте эту установку следующим образом, если вы хотите запланировать установку несколько раз: 1. Дважды щелкните подпроект в поле «Количество» в окне «Проект». 2. Введите необходимое количество для каждого подпроекта и подтвердите, нажав Enter. Ранее введенное число появляется в столбце Количество. Количество будет скорректировано в списке материалов, чтобы соответствовать этой цифре. Дополнительная информация доступна в справке в разделе Проекты и подпроекты > Подпроекты. 20 Руководство по обучению Установка и основные функции Geberit ProPlanner

21 ПЕЧАТЬ И ЭКСПОРТ ПЕЧАТЬ И ЭКСПОРТ ГРАФИЧЕСКИХ ИЗОБРАЖЕНИЙ 4 ПЕЧАТЬ И ЭКСПОРТ Geberit ProPlanner позволяет печатать или проверять списки и чертежи. Экспорт графики в следующие форматы: файл 2D CAD (DXF, DWG) файл 3D CAD (DXF/DWG) другие форматы изображений (TIF, JPEG, BMP и т. д.) Экспорт списков в файлы Excel или CSV. Вы также можете экспортировать свой план для использования в отраслевом программном обеспечении (GAEB, UGL, IGh551, CalWin). 4.1 ПЕЧАТЬ И ЭКСПОРТ ГРАФИК ВЫБОР ГРАФИК Для печати или экспорта графики в модулях Детальное планирование 3D, Схематическое планирование и Водосточная система выполните следующие действия: 1. Щелкните на панели инструментов Показать/печатать графику. Появится окно Печать/экспорт. Если вы распечатываете или экспортируете графику в модуле Детальное планирование 3D, будет распечатана или экспортирована единица установки, выбранная в окне Здание. Элемент в здании отображается в основной надписи. Здесь нельзя выбрать другие установочные единицы и подпроекты. 2. Выберите вид, который вы хотите распечатать или экспортировать, в графической области. Учебное пособие Установка Geberit ProPlanner и основные функции 21

22 ПЕЧАТЬ И ЭКСПОРТ ПЕЧАТЬ И ЭКСПОРТ ГРАФИК ПЕЧАТЬ ГРАФИК 1. Выберите принтер в области Вывод. 2. Выберите формат бумаги, который будет использоваться принтером. Формат бумаги должен быть доступен в принтере. Для оптимального результата печати выберите тот же формат печати, который вы определили для плана. 3. При необходимости нажмите «Настройки принтера», чтобы ввести дополнительные настройки для вашего принтера, например. выберите лоток для бумаги, активируйте двустороннюю печать. 4. Выберите параметр «Печать в масштабе чертежа» в области настройки формата. Если формат бумаги в принтере отличается от формата бумаги плана, вы можете автоматически уменьшить или увеличить графику до листа или вручную на заданный пользователем процент при печати. Масштаб чертежа при этом теряется. Выберите определяемое пользователем масштабирование более 100 %, чтобы распределить графику большого формата на нескольких страницах для склеивания. 5. Нажмите «Печать». ЭКСПОРТ ГРАФИКИ 1. Выберите нужный графический формат в области «Вывод». Если открыть диалог печати с помощью пункта меню Файл > Обмен данными, можно сразу вызвать нужный графический формат. 22 Руководство по обучению Установка и основные функции Geberit ProPlanner

23 ПЕЧАТЬ И ЭКСПОРТ ПЕЧАТЬ И ЭКСПОРТ ГРАФИКИ 2. Если вы выбрали Файл изображения (различные форматы), укажите Размер изображения. 3. Нажмите Экспорт. Появится окно Сохранить как. 4. Выберите требуемое место хранения, тип файла и введите имя файла. 5. Нажмите Сохранить. Руководство по обучению Geberit ProPlanner Установка и основные функции 23

24 ПЕЧАТЬ И ЭКСПОРТ ПЕЧАТЬ И ЭКСПОРТ СПИСКОВ 4.2 ПЕЧАТЬ И ЭКСПОРТ СПИСКОВ ВЫБОР СПИСКОВ Чтобы распечатать или экспортировать списки, выполните следующие действия: 1. Нажмите на панели инструментов на Показать/печатать списки. Появится окно Печать/экспорт. 2. Выберите, из каких подпроектов, установочных единиц и модулей вы хотите распечатать или экспортировать списки в области Исходные данные. 3. Откройте набор типов списков в области Списки и выберите нужные списки. Нажав на , вы адаптируете соответствующий список к своим требованиям. Дополнительную информацию об адаптации списков и сохранении настроек можно найти в разделе «Справка» в разделе «Печать и экспорт» > «Печать списков». 24 Руководство по обучению Установка и основные функции Geberit ProPlanner

25 ПЕЧАТЬ И ЭКСПОРТ ПЕЧАТЬ И ЭКСПОРТ СПИСКОВ ПЕЧАТЬ СПИСКОВ 1. Выберите принтер в области вывода. 2. Выберите, какие страницы вы хотите напечатать. 3. При необходимости нажмите «Настройки принтера», чтобы ввести дополнительные настройки для вашего принтера, например. выберите лоток для бумаги, включите двустороннюю печать. 4. Выберите количество копий в области печати. 5. Нажмите «Печать», чтобы начать процесс печати. ​​ЭКСПОРТ СПИСКОВ 1. Выберите экспорт в Excel или экспорт в CSV в области «Вывод». 2. Нажмите Экспорт. Появится окно Сохранить как. 3. Выберите необходимое место хранения и введите имя файла. 4. Нажмите Сохранить. Учебное пособие Установка и основные функции Geberit ProPlanner 25

26 ПЕЧАТЬ И ЭКСПОРТ ДЛЯ ПРОМЫШЛЕННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 4.3 ЭКСПОРТ ДЛЯ ПРОМЫШЛЕННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ Geberit ProPlanner предлагает различные форматы экспорта для обеспечения единого стандарта обмена данными для спецификаций или запросов на тендеры: GAEB UGL IGh551 CalWin Предлагаемые форматы экспорта зависят от рынка установить в настройках программы. 1. Нажмите «Обмен данными» в меню «Файл», а затем выберите формат экспорта. 2. Выберите подпроекты, которые вы хотите экспортировать. 3. Выберите формат файла и другие параметры для экспорта GAEB. 4. Введите номер клиента, номер поставщика и один из следующих видов запросов для экспорта UGL: TB: Заказ на отзыв от подрядчика к оптовику AN: Запрос от подрядчика к оптовику BE: Заказ от подрядчика к оптовику A0: Позвоните -заказ от подрядчика оптовику на поставку из заказа на отзыв A1: отзыв подрядчиком оптовику на поставку по предложению A2: создание заказа на отзыв из предложения PA: ценовое предложение от оптовика подрядчику AB: Подтверждение заказа оптовым продавцом подрядчику 26 Учебное пособие Установка и основные функции Geberit ProPlanner

27 ПЕЧАТЬ И ЭКСПОРТ ЭКСПОРТА ДЛЯ ПРОМЫШЛЕННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 5. Введите тип экспорта, адрес клиента и адрес поставщика для экспорта IGh551. 6. Нажмите Экспорт. 7. Выберите необходимое место хранения и введите имя файла. Руководство по обучению Установка и основные функции Geberit ProPlanner 27

28 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ АДАПТАЦИЯ РАСПОЛОЖЕНИЯ ОКОН 5 АДАПТАЦИЯ PROPLANNER ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ область рисования при планировании ВЫБОР РАСПОЛОЖЕНИЯ ОКОН Во всех модулях Geberit ProPlanner доступны следующие схемы расположения окон: Расположение окон по умолчанию 1 с множеством открытых окон настроек Расположение окон по умолчанию 2 с предпочтительно большой областью рисования Определяемое пользователем расположение окон с сохраненным расположением окон Чтобы выбрать один из макетов окон, выполните следующие действия: 1. В списке меню щелкните Вид и выберите Расположение окон. 2. Выберите Расположение окон по умолчанию 1, Расположение окон по умолчанию 2 или Пользовательское расположение окон. Определяемое пользователем расположение окон становится доступным, как только вы сохранили собственное расположение окон для соответствующего модуля. 28 Учебное пособие Установка и основные функции Geberit ProPlanner

29 АДАПТАЦИЯ PROPLANNER ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ АДАПТАЦИЯ РАСПОЛОЖЕНИЯ ОКНА РАСПОЛОЖЕНИЕ ОКОН Окна пользовательского интерфейса можно перемещать и располагать по мере необходимости для каждого модуля в Geberit ProPlanner ОТОБРАЖЕНИЕ И СКРЫТИЕ ОКНА 1. Нажмите на булавку в строке заголовка окна. Окно скрыто, но остается видимым на краю в виде вкладки. 2. Нажмите на соответствующую вкладку, если хотите временно показать окно. 3. Если вы хотите, чтобы окно отображалось постоянно, нажмите на булавку в строке заголовка окна. ПОВТОРНАЯ ЗАКРЕПКА ОКНА Вы можете переместить окно так, чтобы оно было закреплено в новой позиции. Для этого сначала отмените фиксированную договоренность. 1. Нажмите «Расположение окон» в меню «Вид» и снимите флажок «Заблокировать расположение окон». 2. Переместите окна, щелкнув в строке заголовка и, удерживая нажатой левую клавишу мыши, сдвиньте их с помощью одной из синих стрелок. Всего видно 8 синих стрелок. Новое положение окна отображается в виде синего прямоугольника. Ваше окно будет закреплено в новой позиции, когда вы отпустите клавишу мыши. 3. Если вы хотите защитить новую компоновку окон от непреднамеренных изменений, нажмите «Расположение окон» в меню «Вид» и активируйте «Блокировать расположение окон». Учебное пособие Установка и основные функции Geberit ProPlanner 29

30 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ ИЗМЕНЕНИЕ ВИДА В ОКНЕ ОБЪЕКТОВ СОХРАНЕНИЕ РАСПОЛОЖЕНИЯ ОКНА Вы можете сохранить отдельное расположение окон для каждого модуля. 1. Нажмите «Расположение окон» в меню «Вид» и выберите «Сохранить расположение окон». Появится информационное окно. 2. Подтвердите с помощью ОК. 5.2 ИЗМЕНЕНИЕ ВИДА В ОКНЕ ОБЪЕКТОВ В модулях Детальное планирование 3D и Схематическое планирование вы можете выбирать между Крупными символами и Древовидным представлением в окне Объекты или Трубы/объекты. Измените представление в любое время, используя всплывающее меню правой клавиши мыши. Объекты отображаются в виде древовидной структуры в обоих представлениях. Разверните древовидную структуру с помощью треугольника перед записью и выберите конкретный объект. В противном случае Geberit ProPlanner вставит объект по умолчанию, зависящий от рынка. Представление с крупными символами (слева) и представление в виде дерева (справа) 30 Руководство по обучению Установка и основные функции Geberit ProPlanner

31 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ АДАПТАЦИЯ ВИЗУАЛИЗАЦИИ ОБЛАСТИ ЧЕРТЕЖА 5.3 АДАПТАЦИЯ ВИЗУАЛИЗАЦИИ ОБЛАСТИ ЧЕРТЕЖА Вы можете адаптировать визуализацию области рисования и свой план в окне Слой в Детальное планирование 3D, Схематическое планирование, Крыша дренажная система и сборные модули сточных вод. Вы можете частично или полностью отображать и скрывать трубы, объекты, легенды, метки, область рисования, изображения и планы САПР. Вы можете заблокировать элементы плана, чтобы предотвратить их непреднамеренное перемещение. ПОКАЗЫВАНИЕ И СКРЫТИЕ ЭЛЕМЕНТОВ 1. Откройте окно Слой. 2. Нажмите рядом с элементом, чтобы отобразить его. 3. Нажмите рядом с элементом, чтобы скрыть его. ЭЛЕМЕНТЫ БЛОКИРОВКИ Заблокированные элементы нельзя выбрать или переместить. Свойства заблокированных элементов не могут быть вызваны и не могут быть изменены. 1. Нажмите рядом с элементом, чтобы заблокировать его. 2. Нажмите рядом с элементом, чтобы разблокировать элемент. Учебное пособие Установка Geberit ProPlanner и основные функции 31

32 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ СОБСТВЕННЫЕ ПОТРЕБНОСТИ АДАПТАЦИЯ ВИЗУАЛИЗАЦИИ ОБЛАСТИ РИСОВАНИЯ УПРАВЛЕНИЕ НАСТРОЙКАМИ СЛОЯ Вы можете сохранить и загрузить свои настройки в окне Слой, чтобы иметь возможность быстро переключаться между различными настройками СОХРАНЕНИЕ НАСТРОЕК СЛОЯ 1. Нажмите Сохранить настройки слоя в окно Слой. Появится окно Слой. 2. Введите обозначение. Вы можете сохранить эту настройку как настройку по умолчанию для всех дополнительных проектов модуля в модуле Водосточная система, активировав Использовать по умолчанию. 3. Нажмите Сохранить. ВЫБОР НАСТРОЙКИ СЛОЯ Выберите требуемую настройку в поле выбора настроек слоя. УДАЛЕНИЕ НАСТРОЙКИ СЛОЯ. Разверните поле выбора настроек слоя и щелкните рядом с настройкой слоя, которую хотите удалить. 32 Учебное пособие Установка и основные функции Geberit ProPlanner

33 АДАПТАЦИЯ PROPLANNER ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ ИСПОЛЬЗОВАНИЕ СОБСТВЕННОГО ЛОГОТИПА КОМПАНИИ 5.4 ИСПОЛЬЗОВАНИЕ СОБСТВЕННОГО ЛОГОТИПА КОМПАНИИ Вы можете использовать свой собственный логотип вместо логотипа Geberit, чтобы персонализировать свои списки и предложения. Логотип и реквизиты сантехника появятся позже в основной надписи и на титульных листах списков. 1. Показать окно проекта. 2. Щелкните в окне Проекта Изменить данные проекта. Появится окно данных проекта. 3. Щелкните Сантехник/сантехник. 4. Нажмите «Изменить логотип компании» и выберите файл изображения. 5. Нажмите «Открыть», чтобы интегрировать файл изображения. 6. Нажмите Готово, чтобы применить настройки. Теперь ваш логотип появляется в основной надписи и на титульных листах списков. Учебное пособие Установка Geberit ProPlanner и основные функции 33

34 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ АДАПТАЦИЯ ПОЧАСОВОЙ СТАВКИ И НДС 5.5 АДАПТАЦИЯ ПОЧАСОВОЙ СТАВКИ И НДС 1. Откройте окно Проект. 2. Щелкните в окне Проекта Изменить данные проекта. Появится окно данных проекта. 3. Щелкните Цитаты. 4. Адаптируйте почасовую ставку по умолчанию и налог на добавленную стоимость по умолчанию. 5. Нажмите Готово, чтобы применить настройки. Котировки рассчитаны с измененными почасовыми ставками и ставками налога на добавленную стоимость. 5.6 СОХРАНЕНИЕ НАСТРОЙКИ КАК НАСТРОЙКИ ПО УМОЛЧАНИЮ Вы можете сохранить введенные настройки как настройки по умолчанию для новых подпроектов во многих окнах или вкладках. Как только создается новый подпроект, ему автоматически присваиваются сохраненные настройки. Например, вы можете сохранить общие настройки, такие как собственный логотип или индивидуальную почасовую ставку, в качестве пользовательских настроек по умолчанию. Вы также можете сохранить определенные настройки в соответствующих модулях в качестве пользовательских настроек по умолчанию, например, настройки для питьевой воды или сточных вод в модуле планирования Схема. При сохранении вы можете выбрать, хотите ли вы сохранить настройки текущей вкладки или настройки или несколько вкладок в качестве пользовательских настроек по умолчанию. 34 Руководство по обучению Установка и основные функции Geberit ProPlanner

35 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ СОХРАНЕНИЕ НАСТРОЕК КАК НАСТРОЙКИ ПО УМОЛЧАНИЮ СОХРАНЕНИЕ НАСТРОЕК ТЕКУЩЕЙ ВКЛАДКИ КАК ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ ПО УМОЛЧАНИЮ Щелкните Настройки по умолчанию и выберите Сохранить как настройки по умолчанию. Настройки текущей вкладки сохранены как пользовательские настройки по умолчанию. СОХРАНЕНИЕ НАСТРОЕК НЕСКОЛЬКИХ ВКЛАДОК КАК ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ ПО УМОЛЧАНИЮ 1. Щелкните Настройки по умолчанию и выберите Настройки по умолчанию. Появится окно настроек по умолчанию. 2. Выберите Все настройки. 3. Нажмите OK, чтобы сохранить настройки выбранной вкладки в качестве пользовательских по умолчанию. Учебное пособие Установка Geberit ProPlanner и основные функции 35

36 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ СБРОС НАСТРОЙКИ НА НАСТРОЙКИ ПО УМОЛЧАНИЮ 5.7 СБРОС НАСТРОЙКИ НА НАСТРОЙКИ ПО УМОЛЧАНИЮ При необходимости вы можете сбросить измененные настройки одной или нескольких вкладок до значений по умолчанию пользователя или по умолчанию ProPlanner СБРОС НАСТРОЙКИ ТЕКУЩЕЙ ВКЛАДКИ НА НАСТРОЙКИ ПО УМОЛЧАНИЮ 1. Чтобы сбросить настройки текущей вкладки на настройки ProPlanner по умолчанию, щелкните Настройки по умолчанию и выберите Восстановить настройки ProPlanner по умолчанию. 2. Чтобы сбросить настройки текущей вкладки до пользовательских по умолчанию, нажмите «Настройки по умолчанию» и выберите «Восстановить до пользовательских настроек по умолчанию». Появится окно настроек по умолчанию. 2. Если вы хотите сбросить настройки на пользовательские по умолчанию, выберите параметр Сбросить настройки на пользовательские по умолчанию. 3. Если вы хотите восстановить настройки ProPlanner по умолчанию, выберите параметр «Сбросить настройки ProPlanner по умолчанию». 4. Установите соответствующий флажок для каждой вкладки, настройки которой вы хотите сбросить. 5. Нажмите OK, чтобы сбросить настройки выбранных вкладок. 36 Руководство по обучению Установка и основные функции Geberit ProPlanner

37 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ НАДБАВКИ И СКИДКИ НА МАТЕРИАЛ И ВРЕМЯ 5.8 НАДБАВКИ И СКИДКИ НА МАТЕРИАЛ И ВРЕМЯ Вы можете указать надбавки или скидки на различные позиции в списках, которые затем учитываются при расчете списков. По запросу вы можете указать, чтобы наложенные надбавки или предоставленные скидки отображались в списках. 1. Щелкните на панели инструментов «Отображение/печать списков». Появится окно Печать/экспорт. 2. Щелкните Настройки для всех списков. Появится окно настроек списка. 3. Нажмите Дополнительные расходы. 4. Введите положительные значения для надбавок и отрицательные значения для скидок. Учебное пособие Установка Geberit ProPlanner и основные функции 37

38 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ ИЗБРАННОЕ 5. Активируйте соответствующий флажок Отображать примечание, если хотите, чтобы в списках отображалось примечание о введенных надбавках или предоставленных скидках. 6. Нажмите OK, чтобы применить настройки. Списки обновляются и выдаются активированные заметки. 5.9 ИЗБРАННОЕ Вы можете создать избранное, чтобы повторно использовать отдельные строительные ситуации на других планах. У вас есть возможность сохранять отдельные объекты или целые сборки в качестве избранных. Узлы могут представлять собой несколько соединенных объектов в системе трубопроводов (например, установка в подвале). Быстро вызывайте избранное в окне «Избранное» и размещайте его как объекты в области рисования. Переименуйте избранное и расположите его в папках, чтобы сделать список избранного более четким. Отдельные рынки предоставляют предопределенных фаворитов. Предопределенные избранные элементы отображаются курсивом и не могут быть реорганизованы или удалены. СОЗДАНИЕ ИЗБРАННОГО 1. Выделите один или несколько объектов в области рисования. 2. Щелкните правой кнопкой мыши по выделенным объектам и выберите Добавить в избранное во всплывающем меню. 38 Руководство по обучению Установка и основные функции Geberit ProPlanner

39 АДАПТАЦИЯ PROPLANNER ПОД ВАШИ ПОТРЕБНОСТИ ИЗБРАННОЕ 3. Щелкните Окно в меню Вид и выберите Избранное. Если вы выделили объект, объект появится с символом и обозначением объекта. Если вы выделили несколько объектов, сборка появится со звездочкой и обозначением Новый избранный ИСПОЛЬЗОВАНИЕ ИЗБРАННОГО 1. Откройте окно Избранное. 2. Выделите избранное. Избранное приостанавливается от вашего курсора и появляется в области рисования. 3. Щелкните в нужном месте в области рисования, чтобы разместить избранное. ОРГАНИЗАЦИЯ ИЗБРАННОГО ПЕРЕИМЕНОВАНИЕ ИЗБРАННОГО Вы можете переименовывать объекты, монтажные стены и папку «Избранное». 1. Выделите Избранное в рабочей области. 2. Щелкните правой кнопкой мыши избранное и выберите «Переименовать» во всплывающем меню. 3. Введите имя для Избранного. 4. Нажмите Enter, чтобы подтвердить имя. УДАЛЕНИЕ ИЗБРАННОГО 1. Выделите Избранное в рабочей области. 2. Щелкните правой кнопкой мыши избранное и выберите Удалить во всплывающем меню. Учебное пособие Установка и основные функции Geberit ProPlanner 39

40 АДАПТАЦИЯ PROPLANNER ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ ИЗБРАННОЕ РАСПРЕДЕЛЕНИЕ ИЗБРАННОГО В ПАПКИ Распределите избранное по папкам, чтобы сделать список избранного более четким. 1. Щелкните правой кнопкой мыши в окне «Избранное» и выберите «Новая папка избранного» во всплывающем меню. Папка избранного появится в окне Избранное. 2. Выделите папку избранного. 3. Щелкните правой кнопкой объект или монтажную стену в области рисования и выберите «Добавить в избранное» во всплывающем меню. Объект или монтажная стена появится в папке избранного. 4. Разверните или сверните папку «Избранное», щелкнув треугольник ( ). Нажмите и удерживайте левую клавишу мыши, чтобы переместить существующие элементы избранного в папку «Избранное». Затем вы можете хранить избранное в центральном месте и получать к ним доступ из разных мест. Избранное можно переключать только между подпроектами одного типа в пределах одного рынка, с одной установки Geberit ProPlanner на другую установку ProPlanner. 1. Выделите объект или папку «Избранное» в окне «Избранное». 2. Щелкните правой кнопкой мыши избранное и выберите Экспорт во всплывающем меню. 3. Введите имя файла и выберите место хранения в окне «Сохранить как». 4. Нажмите «Сохранить» и подтвердите информационное окно, нажав «ОК». Файл избранного с расширением файла .gpf сохраняется. 40 Руководство по обучению Установка и основные функции Geberit ProPlanner

41 АДАПТАЦИЯ PROPLANNER ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ ИЗБРАННОЕ ИМПОРТ ИЗБРАННОГО Импортируйте экспортированное избранное в каждый подпроект или тот же модуль в пределах рынка. 1. Щелкните правой кнопкой мыши в окне «Избранное» и выберите «Импорт» во всплывающем окне. 2. Откройте папку, в которой сохранен файл избранного. 3. Выделите файл и нажмите «Открыть», чтобы импортировать избранное в ваш подпроект. 4. Подтвердите информационное окно, нажав OK. Избранное появится в новой папке «Избранное» в окне «Избранное». Учебное пособие Установка Geberit ProPlanner и основные функции 41

42 42 Учебное пособие по установке Geberit ProPlanner и основным функциям

43 Учебное пособие по установке Geberit ProPlanner и основным функциям 43

44 ГЕРМАНИЯ: Geberit Vertriebs GmbH Theuerbachstraβe Pfullendorf Geberit Technik-Telefon T F ШВЕЙЦАРИЯ T F ШВЕЙЦАРИЯ T F ШВЕЙЦАРИЯ Verchatriebs Помощь Joassena Prochatriebs

Руководство по обслуживанию Geberit | Peatix

Руководство по обслуживанию Geberit

Руководство по обслуживанию сигмы Geberit 8 см instandhaltungsanleitung manuel dʼentretien istruzioni per la manutenzione. Применение по назначению Электромуфтовый аппарат geberit esg 3 разрешается использовать только для сварки: • электромуфтовых муфт geberit ø 40–160 мм с трубами и фитингами geberit pe и geberit Silent-DB20. geberit не несет ответственности за последствия неправильного использования. Удлинители geberit 111. Центр загрузок geberit — быстрое получение информации. а ты ебей проверял? geberit by geberit chicagq~ faucets- a geberit справочник по продукции pf/ 2 energizer@ модели 140 и 150 chicago faucets company, a geberlt company оригинальные pf/ 2 запасные части www.

техническое обслуживание и ремонт данного изделия могут выполнять только квалифицированные специалисты в соответствии с руководствами по обслуживанию en iec geberit 6:. центр загрузки веб-сайта geberit. 5 Элемент geberit kombifix для подвесного унитаза, 108 см, со скрытым бачком sigma 12 см. Приложение geberit service Приложение geberit serviceapp позволяет специалистам по обслуживанию считывать на месте отчеты с электронного блока управления унитазов-биде geberit aquaclean mera, tuma и sela ( ). 1 рама для скрытого монтажа унитаза с двойным смывным бачком для стен 2 x 4 дюйма.

конкретный используемый смыв имеет раструб с номером детали 240. se mere om vores produkter, kompetencer, servises, om os og karriere muligheder. чтобы предложить вам оптимальное обслуживание, этот веб-сайт использует файлы cookie. отчеты позволяют специалистам по обслуживанию делать выводы об источнике неисправности и помогают им при выполнении работ по техническому обслуживанию. центр загрузки веб-сайта geberit. все топ делает. чертежи ремонтных деталей, файлы revit, спецификации, листы, видео. 5000 8:00–16:30 (центральное стандартное время) с понедельника по пятницу.

чем точнее ваш вопрос, тем выше шансы быстро получить ответ от другого пользователя. требуется 2 удлинительных стержня на 600 мм (используется с системной рейкой geberit) • или шпилька M10, ввернутая в опорную пластину/ unistrut рекомендации по установке санитарные системы geberit – geberit duofix. чтобы произвести какие-либо настройки, сервис geberit handy должен быть направлен на эту область с расстояния 20–30 см. ferguson — компания № 1 в США по поставкам сантехники и ведущий дистрибьютор запчастей для систем отопления, вентиляции и кондиционирования воздуха, а также товаров для технического обслуживания и ремонта.

его использование для любых других целей считается ненадлежащим. geberit 5 x geniune мембранная шайба выпускной промывочный клапан ремонтная резина. ищете запчасти geberit? обязательно опишите свои трудности с geberit sigma 80 как можно точнее. У нас есть запасные части для унитазов geberit скрытого монтажа и наружных бачков geberit, в том числе наливные клапаны geberit, смывные трубы geberit, панели смыва geberit, кнопки и рычаги. velkommen сезам geberit! чтобы снять панель кнопок, слегка приподнимите панель. инсталляционные системы geberit для подвесных унитазов, 2×6. Продукты geberit просты в установке и обслуживании.

Ремонт смыва унитаза geberit: объем: данное руководство посвящено устранению определенного симптома (описанного ниже) на смыве geberit для встраиваемого унитаза с двумя отдельными кнопками для смыва меньшим или большим количеством воды. Наливные и промывочные клапаны geberit могут быть встроены в кратчайшие сроки и быстро окупаются. просмотр и загрузка более 27 руководств пользователя, руководств по обслуживанию, руководств по эксплуатации geberit в формате pdf. geberit руководства по обслуживанию geberit kss- 160 руководства и руководства пользователя. заполнив форму ниже, ваш вопрос появится под руководством пользователя geberit sigma 80. geberit aquaclean 4000 обеспечивает все основные функции, необходимые для унитаза-биде.

купите, скачайте и отремонтируйте свой автомобиль уже сегодня! компания geberit Группа компаний geberit, работающая по всему миру, предлагает уникальный ассортимент продукции и решений как в области сантехники, так и в области керамических приборов. geberit работает как интегрированная группа с очень сильным локальным присутствием в большинстве европейских стран, обеспечивая уникальную добавленную стоимость, когда речь идет о сантехнике и керамике для ванных комнат. номер детали geberit, который мне был нужен, был 816. самый большой выбор в мире · заполните корзину цветом.

Инфракрасный интерфейс для связи с ручным сервисным центром geberit расположен непосредственно над короткой исполнительной кнопкой справа. 0–45°, чтобы соответствовать строительным нормам b3, где трубы проходят через противопожарные преграды, geberit предлагает вспучивающиеся противопожарные рукава, которые также имеют отдельный звукоизолирующий кожух. технические > инструкции по установке. 5 Элемент geberit kombifix для подвесного унитаза, 108 см, со скрытым бачком sigma 12 см, с опорами для ножек. Ваше удовлетворение очень важно для нас. происходит обмен данными между. дополнительную информацию можно найти в руководстве пользователя сервисной службы geberit. техническая поддержка. наливные и смывные клапаны geberitнебольшое изменение, большой эффект клапан на все случаи жизни нет необходимости заменять старые открытые бачки только потому, что наполнительный или смывной клапан неисправен или их расход воды больше не соответствует современным технологиям . показано, как разобрать бачок-бачок для встраиваемого унитаза geberit для очистки, обслуживания и ремонта.

Группа компаний geberit, работающая по всему миру, является европейским лидером в области сантехнических изделий. Магазин запчастей для унитазов и писсуаров Geberit в Фергюсоне. мгновенная загрузка или доставка в тот же день. примечания по технике безопасности • Работы по эксплуатации и техническому обслуживанию могут выполняться только оператором или пользователем, как описано в данном руководстве пользователя. они могут использовать только следующую комбинацию: • кронштейны geberit с удлинителями geberit (макс. 600 мм).

у нас есть почти все на ebay. поддержка онлайн-чата. продукция, произведенная в Европе, составляет более 90 процентов от продаж. практичное решение для улучшения туалета очищает дно мягкой, воздушной струей душа с температурой тела при желаемом уровне давления.

руководства пользователя, руководства и спецификации для вашей сварочной системы geberit kss-160. Слив скрытого монтажа geberit для конструкций из гипсокартона и сплошных стен s s s s s s 110. В этом видеоролике показано, как обслуживать впускной и выпускной клапан в бачке скрытого монтажа geberit. c сервисные установки.

служба поддержки клиентов. База данных содержит 1 руководство по эксплуатации geberit kss-160 (доступно для бесплатного онлайн-просмотра или скачивания в формате pdf): руководство по эксплуатации и руководство пользователя. Если вам нужен совет или у вас есть вопросы о вашем geberit aquaclean, мы можем предоставить исчерпывающую информацию и помощь по всем вопросам, касающимся унитазов-биде. 1 (уплотнение промывочного клапана) номер телефона для запчастей geberit, и они очень помогли – звучит как очень распространенная проблема rubymint.

, поэтому наша служба поддержки клиентов всегда рада помочь. демонстрирует техническое обслуживание наливного клапана в бачке скрытого монтажа up320. используя наш веб-сайт, вы выражаете свое согласие на эту функцию. Противопожарный рукав geberit rs90 plus en прошел испытания в соответствии со стандартом bs EN 1366-3: – испытания на огнестойкость для рис. инструкции по эксплуатации и спецификации сантехнического оборудования. Сервисное приложение geberit позволяет техническим специалистам считывать отчеты на месте с электронного блока управления унитаза-биде geberit aquaclean mera. 630″, полированный хром. Мгновенная загрузка руководства по ремонту.

Инструкции по монтажу для инструкции по монтажу geberit duofix. поищите детали geberit на ebay. для получения информации о статусе заказа, прейскурантной цене или наличии продукта обращайтесь по адресу: электронная почта: служба поддержки клиентов. с помощью сервисной службы geberit можно выполнять дополнительные функции технического обслуживания и выполнять индивидуальные настройки. geberit во всем мире выберите свой регион. цифры и термины в столбце «элемент меню» соответствуют тому, что можно увидеть на дисплее geberit service handy.

Дополнительную информацию можно найти в инструкции по эксплуатации сервисной службы geberit. центр загрузок для получения информации через брошюру. обновления программного обеспечения также можно установить с помощью сервисного приложения geberit. Сантехнический модуль geberit monolith plus предназначен для промывки керамических сантехнических приборов. руководства по ремонту, сервис мануалы, мануалы по ремонту, эсп, диагностика. мы являемся ведущим поставщиком запасных частей для унитазов geberit, при этом большинство запасных частей готовы к отправке в тот же день.

Руководство по эксплуатации двигателя Necromancer
Руководство по обслуживанию посудомоечной машины aeg
Руководство по эксплуатации Citroen grand Picasso 2011
Патентное руководство кб
Руководство по эксплуатации Airwheel s5
Руководство по эксплуатации Manula Duster Tech Road 2015 г. 1010 руководство по ремонту toyota rav4
2003 руководство по ремонту скачать бесплатно

Geberit AquaClean 4000 руководство

Смотреть руководство для Geberit AquaClean 4000 ниже. Все руководства на ManualsCat.com можно просмотреть совершенно бесплатно. С помощью кнопки «Выберите язык» вы можете выбрать язык руководства, которое хотите просмотреть.

Страница: 1

11 B702-002&БДК © 09-2010 DE RU Франция ЭТО Нидерланды ЕС ПТ ДЗ НЕТ ЮВ ФИ ЯВЛЯЕТСЯ PL ХУ СК Чехия СЛ HR ЕЕ LV LT БГ РО ГР ТР RU АЭ Иллинойс CN Япония Целевая группа и квалификация Изделие Geberit разрешается монтировать только обученный сантехник в соответствии с установкой инструкции и правила техники безопасности. Основные указания по безопасности Всегда соблюдайте следующие указания по технике безопасности во время установки продукта Geberit: • Внимательно прочитайте инструкции по установке перед монтаж • Для справки сохраните установку инструкции под рукой во время установки • Не используйте продукты с видимыми дефектами. • Не модифицируйте и не переделывайте продукт самостоятельно. • Убедитесь, что имеется достаточно места и освещения. во время установки Особые указания по безопасности Использовать Модуль унитаза-биде AquaClean 4000 можно используется с керамическим оборудованием для унитаза с открытой или скрытые цистерны. Не устанавливайте AquaClean 4000 в помещениях, где опасность заморозков. Минимальная температура окружающей среды составляет 10 °C. Не используйте дождевую воду с AquaClean 4000. Любое другое использование или использование, выходящее за рамки этого, считается быть неподходящим. Geberit не несет никакой ответственности за любые полученный ущерб. Безопасность ОПАСНОСТЬ Опасность смертельного поражения электрическим током Электрическая установка на месте может быть только проводиться уполномоченными специалистами в в соответствии с местными правовыми нормами. Объяснение символов Для получения технической информации или если у вас есть какие-либо вопросы, обратитесь в ответственную торговую компанию Geberit или посетите www.geberit.com. Значение символа ОПАСНОСТЬ Относится к немедленному опасная ситуация, которая привести к серьезной травме или смерти. ОСТОРОЖНО Относится к потенциально опасная ситуация, которая может вызвать легкую или среднюю травму или повреждения имущества. Относится к важной информации. Обратите особое внимание на шаг активности! Контакт Технические данные Частота 50 – 60 Гц Номинальное напряжение 230 В переменного тока Кабель для подключения к сети длина 2 м Класс защиты I Степень защиты IP x4 Потребляемая мощность в режиме ожидания / с подогревом включен 0,9/ 5,8 Вт Потребляемая мощность 800 Вт Диапазон давления потока 0,5 – 10 бар Расход 0,9 – 1,6 л/мин Накопительный водонагреватель вместимость 0,9 л

Страница: 2

12 B702-002&БДК © 09-2010 Установка состоит из следующих шагов: • Подключение к водопроводу • Установка AquaClean 4000 на керамику унитаза. прибор • Подключение AquaClean 4000 к водопроводу связь Подключение к водопроводу AquaClean 4000 туалет с душевой кабиной может быть установлен с открытым или скрытая цистерна. Предпосылки • Предусмотрено электрическое соединение с заземлением • Предусмотрено подключение к водопроводу • Размеры керамического унитаза проверены с учетом использовать с унитазом-биде AquaClean 4000 (образец шаблон 998.425.00.0) Монтаж Должен быть обеспечен постоянный источник питания унитаз-биде AquaClean 4000. По этой причине AquaClean 4000 должен быть установлен без сетевой разъединитель выше по потоку. Организация подключения к водопроводу с открытая цистерна Зависит от типа подключения к водопроводу наличие или отсутствие комплекта подключения к водопроводу. требуется. Следующее подключение к водопроводу в наличии наборы: • Подключение к водопроводу сбоку слева Стандартный комплект подключения в комплекте • Подключение к водопроводу сзади по центру Комплект для подключения к водопроводу арт. нет. 115.438. 00.1 • Подключение к водопроводу сбоку справа Комплект для подключения к водопроводу арт. нет. 240,396.00.1 130-165 мин. 45 410-455 365-410 320-390 1 Определяем положение водопровода подключение (слева, сзади по центру, справа) 2 Проверьте правильность комплекта подключения к водопроводу. под рукой 3 Установите подключение к водопроводу в соответствии с прилагаемые инструкции по установке Установка подключения к водопроводу с скрытая цистерна От типа цистерны зависит, будет ли вода требуется комплект для подключения питания. Следующее Доступны комплекты подключения к водопроводу: • Бачок скрытого монтажа UP300 / UP320 с каналом трубка Комплект для подключения к водопроводу арт. нет. 249.801.00.1 • Высота элемента скрытого бачка UP200 82 см с водопроводной трубой Комплект для подключения к водопроводу арт. нет. 240.634.00.1 • Высота элемента скрытого бачка UP200 98 см с водопроводной трубой Комплект для подключения к водопроводу арт. нет. 240.635.00.1 Для внешнего подключения имеется комплект для подключения питания: • Комплект подключения к водопроводу, обычный, артикул № 242. 553.00.1 1 Проверьте, не установлен ли уже смывной бачок скрытого монтажа. оборудован трубой Наклейка на защитной пластине под пластина смыва показывает, открыт ли смывной бачок. оборудован трубой-переходником. Если цистерна не оборудован предварительно смонтированным трубопроводом, подключение к водопроводу может быть установлено визуально по плитке / штукатурке или через внешний связь. Анбормасс: Кот де percement: Мисура за ла трапанация: Бурафстанд: Расстояние бурения: 964.006.00.0 964.010.00.0 195 Wasseranschluss für Geberit AquaClean является официальным. Le Fourreau permettant le raccordement предварительно приготовленная вода Geberit AquaClean. L’allacciamento idrico для Geberit AquaClean готов к использованию. Очистка воды для Geberit AquaClean тростник воорберейд. Подготовлено подключение к водопроводу Геберит АкваКлин.

Страница: 3

13 B702-002&БДК © 09-2010 DE RU Франция ЭТО Нидерланды ЕС ПТ ДЗ НЕТ ЮВ ФИ ЯВЛЯЕТСЯ PL ХУ СК Чехия СЛ HR ЕЕ LV LT БГ РО ГР ТР RU АЭ Иллинойс CN Япония 2 Проверьте тип скрытого бачка и высота элемента 3 Убедитесь, что установлен правильный комплект подключения к водопроводу. под рукой 4 Установите подключение к водопроводу в соответствии с прилагаемые инструкции по установке Установка AquaClean 4000 на унитаз керамический прибор 1 Проверьте, с какой стороны керамического унитаза подключение к сети расположено 2 Проверьте длину сетевого кабеля. 3 Если сетевой кабель необходимо укоротить или необходимо использовать более длинный сетевой кабель. подключен, снимите крышку электрического связь 4 В зависимости от положения подключения к сети, установите сетевой кабель на нижней стороне слева или справа 1 2 5 Прочтите серийный номер с таблички с техническими характеристиками и перенесите его на гарантийный талон (А) или в противном случае снимите наклейку с упаковки документы конечного потребителя и приложить их к гарантийный талон (В) 6 Прикрутите соединительный отвод к клапану. 7 Расположите крепежные винты А Б

Страница: 4

14 B702-002&БДК © 09-2010 8 Вставьте крепежные винты 9 Поместите унитаз-биде AquaClean 4000 с крепёжные винты к керамическому прибору унитаза и слегка затяните барашковые гайки 10 Выровняйте унитаз-биде AquaClean 4000 и затяните барашковые гайки до 1,5 – 2,2 Нм 11 AquaClean 4000 может быть поврежден, если компенсационные прокладки не ровно лежат на унитазе керамический прибор. Проверьте положение компенсационных пластин и замените их при необходимости Результат AquaClean 4000 устанавливается на керамику унитаза. прибор. Искусство. 242.174.00.1 2 х 3 мм 2 х 7 мм А А

Страница: 5

15 B702-002&БДК © 09-2010 DE RU Франция ЭТО Нидерланды ЕС ПТ ДЗ НЕТ ЮВ ФИ ЯВЛЯЕТСЯ PL ХУ СК Чехия СЛ HR ЕЕ LV LT БГ РО ГР ТР RU АЭ Иллинойс CN Япония Подключение AquaClean 4000 к подключение к водопроводу Унитаз-биде AquaClean 4000 подключается в разными способами, в зависимости от типа воды подключение питания скрытого или открытого сливной бачок. Предпосылки Подключение к водопроводу скрытое или открытое цистерна установлена. Со скрытым бачком AquaClean 4000 душ-туалет можно подключить к угловому упору клапан согласно инструкции по установке поставляется с комплектом для подключения к водопроводу. С открытыми бачками AquaClean 4000 душ-туалет можно подключить к угловому упору клапана в соответствии со следующими шагами или инструкция по установке поставляется вместе с водой комплект подключения питания. 1 Закройте центральный водопроводный кран 2 Измерьте подключение к водопроводу 3 Подсоедините соединение подачи воды к изгиб разъема 4 Ослабьте соединительный изгиб AquaClean 4000 и поверните его вниз. 2 1 3 2 1

Страница: 6

16 B702-002&БДК © 09-2010 5 Откройте центральный водопроводный кран 6 Откройте угловой запорный клапан и промойте трубу 7 Снова закройте угловой запорный клапан, поверните соединение согните вверх и соедините его с Унитаз-биде AquaClean 4000 1 3 2 8 Откройте угловой запорный клапан Результат Теперь AquaClean 4000 подключен к подключение к водопроводу.

Страница: 7

17 B702-002&БДК © 09-2010 DE RU Франция ЭТО Нидерланды ЕС ПТ ДЗ НЕТ ЮВ ФИ ЯВЛЯЕТСЯ PL ХУ СК Чехия СЛ HR ЕЕ LV LT БГ РО ГР ТР RU АЭ Иллинойс CN Япония Тесты после установки Тестирование функций Предпосылки Унитаз-биде AquaClean 4000 устанавливается на Туалет керамический прибор и подключен к воде подключение питания. AquaClean 4000 не имеет сетевого питания.
