Установка инсталляции Geberit: пошаговая инструкция по монтажу
Опубликовано: 22.01.2019
Содержание статьи
- 1 Модельный ряд инсталляций Geberit
- 2 Монтаж инсталляции Geberit
- 2.1 Инструменты
- 2.2 Подготовка
- 2.3 Установка рамной конструкции
- 2.4 Обшивка
- 3 Возможные проблемы
Применяется инсталляция Geberit для скрытого подключения навесной сантехники к водопроводу, электричеству, канализации дома. Инсталляция может содержать смывной бачок, патрубки, штуцеры для подключения к инженерным системам здания, клавиши смыва, смесители для форсунок встроенного в унитаз биде.
Модельный ряд инсталляций Geberit
Система инсталляции представляют собой комплект профилей, жестко соединенных между собой в единую рамную конструкцию с возможностью регулировок пространственного положения отдельных элементов. Инсталляция используется для крепления на ней подвесной сантехники, скрытой подводки к унитазам, писсуарам, биде, раковинам коммуникаций ХВС и ГВС, канализации, электрики.
Швейцарский производитель Geberit выпускает инсталляции для крепления следующих видов сантехники и приспособлений:
- унитазы и унитазы-биде;
- писсуары, биде;
- умывальники, сливные, кухонные раковины;
- ванны, душевые системы;

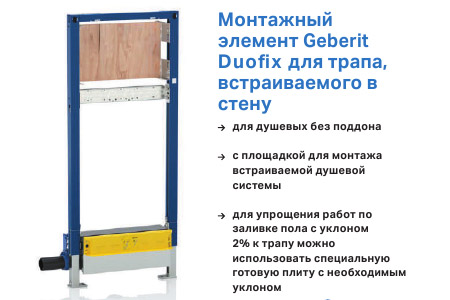

- душ с канализацией в стене;
- опоры, поручни для инвалидов.

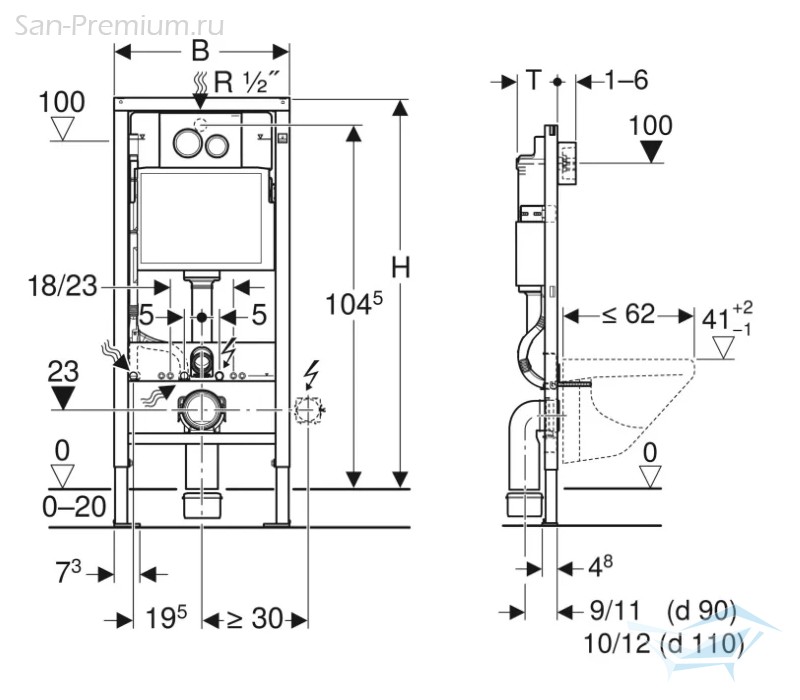

Рамная конструкция отстоит от стены на некотором расстоянии или монтируется островом, обшивается снаружи листовым материалом. Это позволяет спрятать внутри нее трубы, кабели, гибкие рукава, прочие элементы инженерных систем.
У пользователей часто возникает путаница с названием инсталляций Геберит. Правильным названием каркасной конструкции считается Geberit Duofix. Однако производитель изначально использует несколько вариантов ее комплектации монтажными элементами для конкретного сантехнического оборудования. Поэтому в названии появляются другие наименования его продукции. Расшифровывается маркировка рамной конструкции следующим образом:

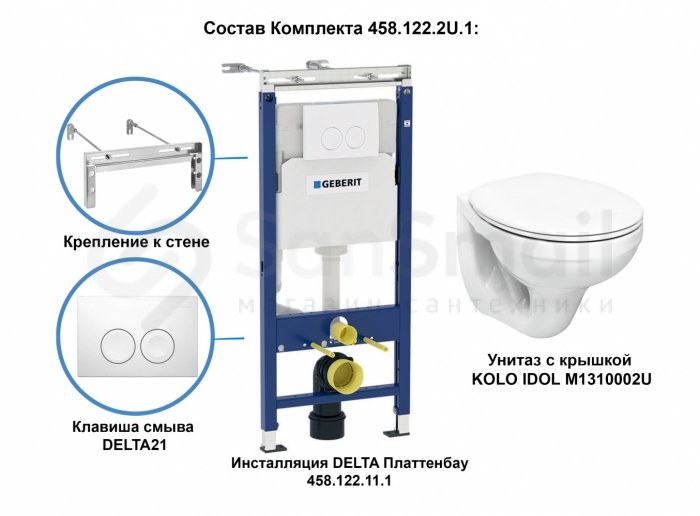

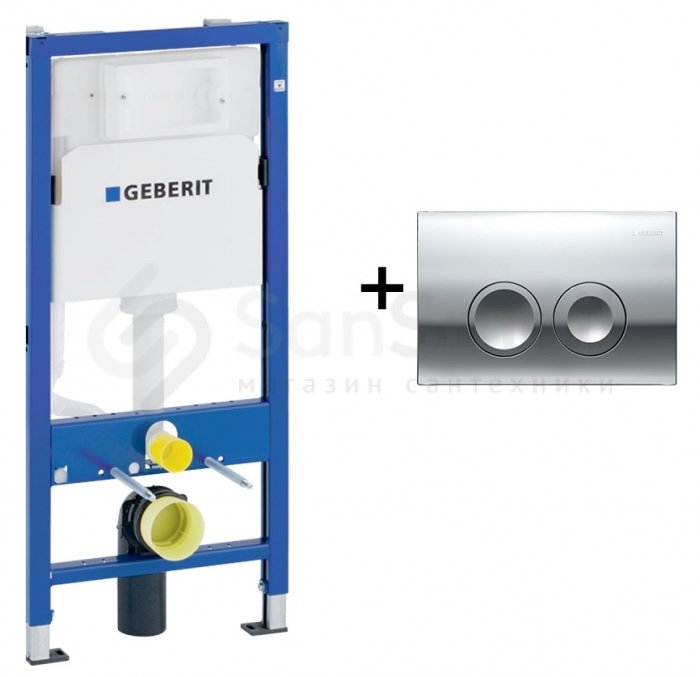

- инсталляция Geberit Delta – каркас для подвесного унитаза с бачком смывным Дельта скрытого монтажа;

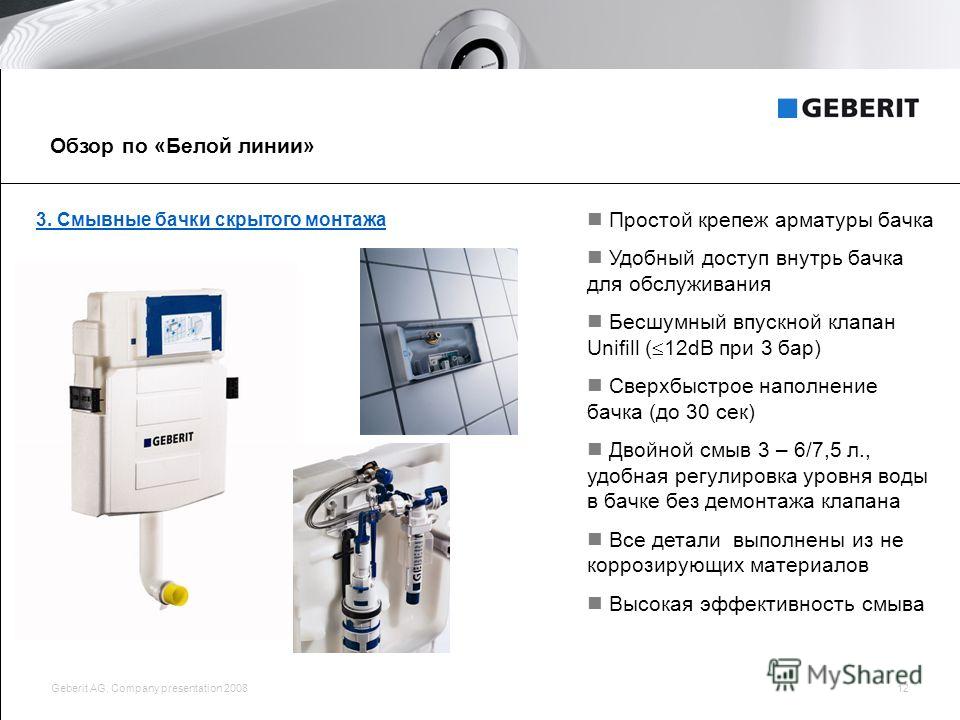

Бачок Delta.

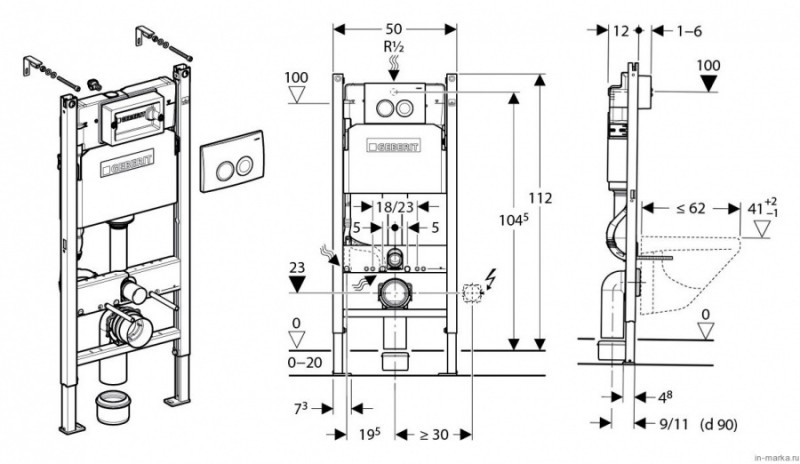

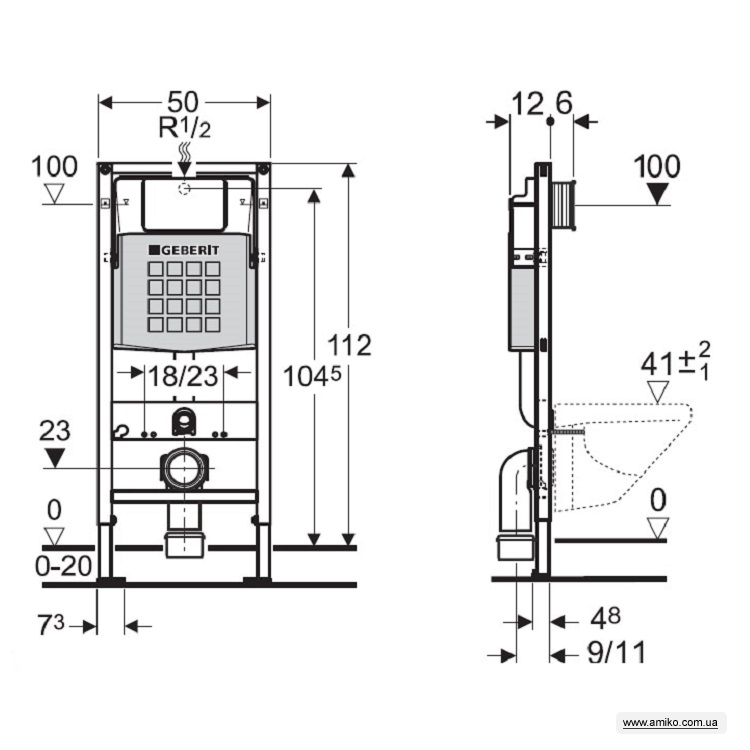

- инсталляция Geberit Sigma – рамная конструкция для сантехники с вертикальным креплением, бачком Сигма толщиной 8 см или 12 см;
Комплектация с бачком Sigma.

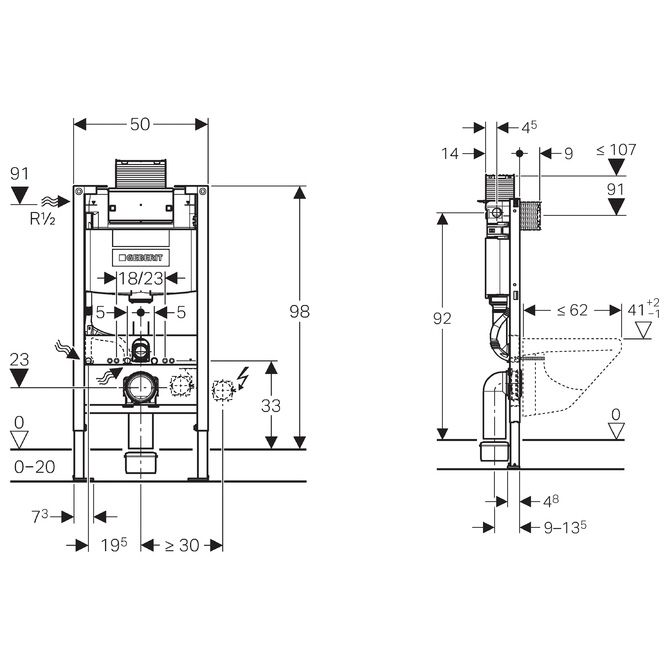

- инсталляция для унитаза Geberit Duofix Omega – монтажная высота бачка Омега 82 см либо 98 см;
Комплектация с бачком Omega.
- инсталляция Geberit DuoFresh – каркас с элементами для удаления запахов;
Инсталляция Geberit DuoFresh.
Другими словами, в рамных конструкциях систем инсталляции может изменяться расстояние между вертикальными стойками и горизонтальными поперечинами. Каркас может усиливаться двумя боковыми стойками для фиксации поручней для людей с ограниченными возможностями.
Каркасная конструкция с креплениями поручней для инвалидов.В отдельно стоящих инсталляциях стойки обычно усиливаются дополнительными элементами. Клавиша смывного бачка может выходить на переднюю поверхность конструкции или располагаться сверху или на торце.
Все эти факторы влияют на время монтажа инсталляции, трудоемкость работ, отпускную стоимость комплекта рамной конструкции.
Монтаж инсталляции Geberit
Устанавливается инсталляция для унитаза на заранее подготовленное для этого место. Специальный инструмент и приспособления не потребуются. Достаточно минимальной квалификации домашнего мастера, стандартного арсенала, обычно имеющегося в наличии у среднестатистического пользователя.
Инструменты
Каждый комплект инсталляции Geberit разработан с учетом низких временных затрат на монтаж. Для этого снижено количество крепежа, используются стандартные метизы, традиционные технологии. Домашнему мастеру для монтажа инсталляции собственными силами необходим инструмент:
- уровень – пузырьковый или лазерный;
- рулетка – максимум 3 м;
- маркер или строительный карандаш – любого цвета, заметного на поверхности стен, напольного покрытия;
- перфоратор – режим отбойника, сверления, ударного сверления;
- набор головок или гаечных ключей – 10 – 17 мм;
- шуруповерт – аккумуляторный или сетевой;
- отвертки – крестообразная, плоская;
- ножовка – полотно по металлу или пластику.
Внимание: На этапе черновой отделки потребуется нож канцелярский или плотницкий «косяк», для раскроя листового материала, которым обшивается трубчатый каркас. Отверстия под трубы в гипсокартоне можно вырезать ножом или высверлить коронками.
Подготовка
Прежде, чем купить инсталляцию Geberit, необходимо учесть нюансы:
Основная задача инсталляции – скрытая разводка коммуникаций, поэтому все инженерные системы должны находиться сзади ее трубчатой рамы. То есть, если от инсталляции, обшитой ГКЛ, облицованной плиткой, будут отходить трубы, в ее установке нет никакого смысла.
Поэтому используется несколько вариантов реализации проектов с инсталляциями:
- угловой монтаж возле стояков ХВС, канализации, ГВС;
Угловая инсталляция для унитаза.

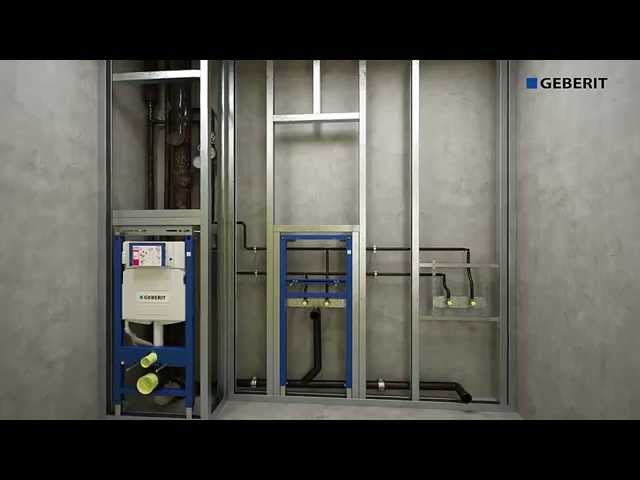

- интеграция рамной конструкции в фальш-панель из ГКЛ;
Монтаж биде в нишу туалета брежневки.
- создание короба на базе инсталляции на любом участке стены.
Оформление инсталляции отдельным коробом.
Внимание: Запорная арматура и приборы учета расхода воды в 90% случаев расположены возле унитаза, для которого и используется инсталляция. К ним необходим доступ, поэтому возле каркаса необходимо оставить место для ревизионного сантехнического люка.
Рамные конструкции фиксируются минимум в двух точках к полу и в двух точках к стене. Это позволяет выдержать от 500 кг эксплуатационной нагрузки в процессе использования подвесной сантехники.
Установка рамной конструкции
В данном примере инсталляция Geberit интегрировалась в фальш-панель из ГКЛ, доходящую по высоте до уровня подоконника.
Последовательность действий для преобразования интерьера выглядит следующим образом:
- демонтаж существующей сантехники;
- демонтаж облицовок ограждающих конструкций;
- сборка рамной конструкции;
Установка верхних и нижних упоров.
- нижний упор устанавливается на высоте 100 мм от пола;
Контроль нижнего размера.
- подгонка высоты конструкции – 1 м до верхней отметки на правой стойке инсталляции;
Регулировка высоты.
- регулировка горизонтального уровня;
Верхняя перемычка выравнивается по горизонтали.
- разметка крепления верхних опор к стене;
Отметки карандашом для сверления под верхние анкеры.
- разметка крепления нижних упоров;
Отметки на стене под нижние дюбели.
- сверление глухих отверстий под крепеж;
В ограждающих конструкциях высверливаются отверстия нужного диаметра.
- отверстия наполняются составом «жидкие гвозди» для фиксации метизов;
Нанесение клеящего состава на поверхности отверстий.
- установка полимерных дюбелей в отверстия;
Монтаж пластиковых дюбелей.
- повторное нанесение клеевого состава;
Повторное заполнение клеем.
- установка рамной конструкции на место эксплуатации;
Монтаж инсталляции на место.
- крепление упоров анкерами в дюбели;
Фиксация анкерами упоров.
- регулировка расстояния рамы по горизонтали;
Корректировка вертикального положения рамы.
- установка канализационного отвода 90°;
Монтаж патрубка для подключения к канализации.
- монтаж шпилек для крепления унитаза и верхнего патрубка от смывного бачка;
Установка крепежа сантехники и верхнего патрубка.
- подключение смывного бачка к водопроводу ХВС;
Установка гофры от водопровода к бачку смыва.
- разводка коммуникаций внутри смывного бачка;
Подключение шлангов к системе смыва.
- установка панели с клавишами смыва;
Монтаж кнопок смыва.
На этом установка инсталляции Geberit считается выполненной в полном объеме.
Варианты подключения водопровода к смывному баку.Производитель предусмотрел три варианта подключения смывного бака к водопроводу – справа, сверху, слева. Вылет патрубков наружу регулируется.
Обшивка
После установки инсталляция Geberit проверяется на работоспособность без унитаза. Для этого в бачок набирается вода, одновременно с этим производится регулировка уровня воды внутри него. Затем в ведро достаточного объема осуществляется смыв малый, большой, общий (каскадный) в зависимости от модификации бачка.
Только после этого можно декорировать инсталляцию:
- на стену крепятся оцинкованные профили-стойки;
- лист ГКЛ крепится к раме и профилям саморезами;
Гофрированная часть патрубков обрезается по длине с учетом толщины настенной облицовки (обычно плитка + слой плиточного клея).
После отделки стен кафелем, обоями, гибким камнем, пробкой, панелями, прочими облицовочными материалами на шпильки надевается унитаз, крепится гайками с полимерными шайбами.
Подобный способ монтажа обеспечивает высокую ремонтопригодность сантехники и облицовки. Однако при прорыве водопровода придется демонтировать гипсокартон на аварийном участке.
Подробно про обшивку инсталляции гипсокартоном читайте тут.
youtube.com/embed/uqgjYBM_Ovo?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>Возможные проблемы
При монтаже инсталляции Geberit могут возникнуть следующие проблемы, вызванные низкой квалификацией строителей здания, отделочников, сантехников, самого домашнего мастера:
При высоко расположенной крестовине инсталляция обычно сдвигается от нее вбок для решения задачи:
Изменяя углы изгиба, тремя отводами можно соединить выходной патрубок унитаза с отверстием крестовины канализации, практически на одном горизонтальном уровне. При этом следует учесть конструкцию инсталляции.
В обычной системе крепления Geberit Duofix стойки одинарные, штатное колено с гофрой (черного цвета) можно прокрутить в сторону крестовины на любой угол для стыковки с двумя другими отводами рассмотренного варианта.
В инсталляции усиленного типа используется по две стойки, длины штатного отвода недостаточно для вращения, его можно смонтировать только вертикально.
В этом случае вместо него используется отвод 120 градусов, как на нижнем рисунке.
При обрезании штатных патрубков – диаметр 40 мм для сливного бачка, 110 мм для канализации, следует учесть, что их длина получается разной. Слив находится ближе канализационного выпуска. Поэтому обрезать отводы из комплекта инсталляции лучше в последнюю очередь – после обшивки гипсокартоном и плиткой, непосредственно перед установкой унитаза.
Пластиковые регулировочные шпильки для крепления кнопки также обрезаются после обшивки короба плиткой.
Таким образом, монтаж системы инсталляции DuoFix производителя Geberit может производиться собственными силами. Следует избегать ошибок, придерживаться инструкции, содержащейся в каждом комплекте инсталляции.
Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.
Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
инструкция по установке арматуры, отзывы пользователей
Содержание
- Виды, достоинства инсталляции Geberit с унитазом в комплекте
- Инструкция по установке инсталляции
- Установка блочной инсталляции
- Установка рамной инсталляции
- Отзывы
- Geberit — установка: видео
- Инсталяции Geberit: фото
Производитель Geberit выпускает качественные и надежные инсталляции в комплекте с унитазом, делающие санузел более комфортным и удобным. При этом внешний вид помещения, как свидетельствуют отзывы пользователей, очень выигрывает. Монтаж арматуры можно легко выполнить, точно следуя инструкции по установке.
Виды, достоинства инсталляции Geberit с унитазом в комплекте
Системы инсталляции с унитазом выпускают многие производители. Ассортимент их разнообразен, но лучшей является Geberit. Компания выпускает инсталляции 2-х типов: блочные и рамные. Первая отличается простотой, но крепят ее только в нишах капитальных стен. В состав рамной инсталляции входит стальная рама и комплектующие: вывода для канализации, крепеж. Такая конструкция может быть и угловой.
Стальная рама позволит вам закрепить конструкцию без большой нагрузки на стенуБольшим преимуществом является то, что ее установка возможна там, где нет технической возможности установить другие конструкции. Специальная рама и полуметровые шпильки позволяют выполнить монтаж даже при наличии труб за унитазом.
Кроме того, пользователям нравится:
- Простота монтажа.
- Швейцарское качество и точность.
- Длительная гарантия (10 лет).
- Гарантированное наличие запасных частей. Когда модель скрытой системы снимают с производства, запчасти к ней сохраняются на протяжении 25 лет.
Внимание! Если в санузле нет капитальных стен, то есть возможность установить только рамную инсталляцию.
Инструкция по установке инсталляции
Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.
Несмотря на внешнюю изящность, конструкция способна выдерживать большой весУстановка блочной инсталляции
Для установки потребуется инструмент:
- перфоратор;
- ключи нужных размеров;
- маркер.
Процесс установки состоит из нескольких шагов:
- Выбирают место.
В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
- Выполняют разметку.
- Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
- Проделывают отверстия перфоратором и забивают дюбели.
Процесс подключения к коммуникациям
- Прикручивают бак для слива.
- Проверяют, все ли прокладки на месте, подключают воду.
- Вкручивают штифты в отверстия, проделанные ранее.
- Фиксируют сливной шланг хомутами.
Установка рамной инсталляции
Технология установки унитаза с рамной инсталляцией следующая:
- Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
- Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.
Крепление сливного бака
- Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж.
Выполняют отверстия, крепят раму к полу.
- Подводят водопроводную трубу к сливному баку.
- Соединяют выпуск унитаза со стояком.
- Проверяют герметичность соединений.
- Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.
Создание гипсокартонного короба
- Отделывают гипсокартон кафелем.
- Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
- Герметизируют стыки и испытывают, спустив воду.
Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.
Отзывы
На качество инсталляции Geberit в комплекте с унитазом нареканий обычно нет:
- Ольга. Для установки инсталляции приглашали опытного специалиста. Особый восторг вызывает работа автоматического слива. Чувствуется, что эта техника для человека.
- Игорь. Инсталляция Geberit сделана с умом, надежная. Все мелочи продуманы.
- Андрей. Не зря Geberit находится в высшей ценовой категории. Нравится все, особенно дизайн панели смыва. Рама мощная, арматура надежная.
- Артем. Поставил модель Gebirit DuoFresh. Очень хороша, есть функция удаления запаха — укомплектована вытяжным вентилятором с фильтром, можно таблетки закладывать.
- Марина. Впечатления от инсталляции Gebirit только положительные. Вода набирается бесшумно, кнопки не западают. За год работы не возникало никаких нареканий.
- Вадим. Я своим заказчикам советую Gebirit. Инсталляция надежная, даже через длительное время не меняет геометрию и не выходит со строя. Если необходимо заменить что-то внутри, стену разбирать не нужно — элементы инсталляции можно извлечь через отверстие для кнопки.
Инсталляция с подвесным унитазом Gebirit выглядит элегантно. Она гармонично вписывается в дизайн санузла.
