Газовый котёл Protherm (Протерм) выпускается известной компанией Protherm, основанной в Словакии более четверти века назад. Модельный ряд этого производителя характеризуется удачным сочетанием уровня мощности нагрева и показателей экономичности энергопотребления.
Содержание
1 Модельный ряд котлов Protherm — одноконтурные и двухконтурные
1.1 Настенного типа
1.2 Напольного типа
2 Устройство газового котла Протерм
3 Как подключить и настроить
3.1 Видео: Подключение котла Протерм
3.2 Видео: Настройка оборудования Protherm
4 Краткая инструкция по эксплуатации
5 Распространённые ошибки и неисправности
Модельный ряд котлов Protherm — одноконтурные и двухконтурные
Газовое оборудование Протерм выпускается европейским производителем в нескольких модификациях, что позволяет подобрать оптимальную по функциональным возможностям, а также практичную и максимально удобную в эксплуатации модель.
Настенного типа
Настенное газовое оборудование обладает неоспоримыми преимуществами, среди которых компактные размеры, внешняя эстетичность, отличные эксплуатационные свойства, возможность адаптации к функционированию с разными энергоносителями посредством стандартной замены сопла, а также экономичность.
- «Пантера». Недорогая модель с двумя теплообменниками для обогрева помещений и нагрева воды. Современный отопительный прибор с возможностью функционирования в системе закрытого типа. Обладает надёжной защитой от замерзания, автоматическим прекращением газовой подачи и контролем работы насоса.
Недорогой вариант отопительного прибора в линейке Protherm
- «Ягуар». Бюджетный вариант оборудования, не имеющий режим зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением посредством ручек.
Простая модель с минимально необходимым набором функций
- «Гепард». Двухконтурные турбированный котёл с мощностью 11–23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны нагревать 10–11 л воды за одну минуту. Настенный прибор, в котором движение теплового носителя осуществляется в принудительном порядке.
Турбированный котёл с высоким КПД
- «Тигр». Отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или функционирования в автоматическом режиме «комфорт». Есть возможность автоматического регулирование процесса горения, отличается особой системой зажигания.
Компактное оборудование с разными режимами работы
Основные характеристики котла
Напольного типа
Напольные одноконтурные и двухконтурные котлы имеют несколько достоинств, которые делают подобный вид оборудования востребованным у потребителей. Невозможно оставить без должного внимания высокие показатели производительности, максимальную эффективность тепловой отдачи, экономное расходование топлива, широкие функциональные возможности и гарантированную долговечность.
- «Медведь». Чугунный высококачественный теплообменник делает агрегат долговечным и очень надёжным. Модель обладает режимом «Зима-лето» и удобным контролем тяги. Имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.
Чугунный теплообменник предполагает долговечную эксплуатацию котла
- «Бизон». Простой в использовании и долговечный котёл с высоким КПД, способный работать на разных видах топлива. Очень мощный агрегат с высокой степенью надёжности.
Мощное оборудоваение, которое может работать на разных видах топлива
Основные характеристики модели Бизон
Напольный котёл с надёжным теплообменником
Основные характеристики модели
Стационарный отопительный газовый котёл
Основные характеристики модели Медведь KLOM17

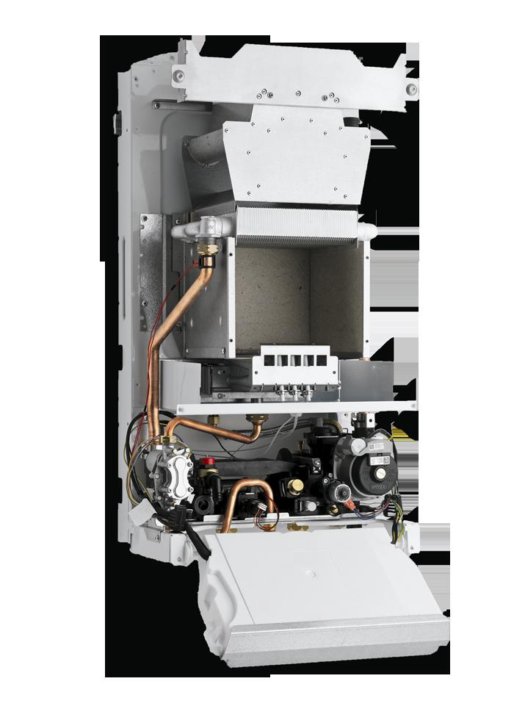

Устройство газового котла Протерм
Различные модификации газового оборудования имеют индивидуальные особенности устройства.
Изготовление котлов с применением низкотемпературного чугуна способствует эффективной минимизации тепловых потерь. Особенностью устройства отопительных приборов бренда «Протерм» является также необычный, достаточно экологически чистый способ сжигания топлива.

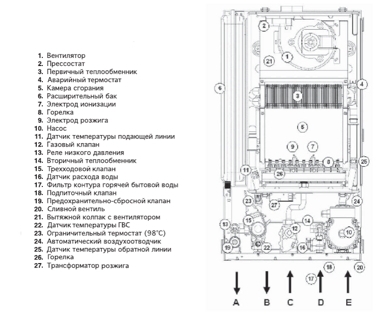

Основные узлы газового отопительного оборудования представлены:
- системой розжига;
- горелкой;
- теплообменником.
Источник тепла представлен пламенем горелки, в которой сжигается газ, а за нагрев теплового носителя отвечает теплообменник. 8 https://bipbap.ru/pictures/prikolnye-kartinki-pro-8-marta-67-foto.html марта. Процесс газовой подачи регулируется посредством термостата, при этом продукты сгорания, представленные преимущественно водяными парами и углекислотой, выводятся через дымоходную систему.
Котлы Протерм используются для отопления и горячего водоснабжения
Как подключить и настроить
Основные условия для установки отопительного газового оборудования от производителя «Протерм»:
- монтаж котла и необходимого вспомогательного оборудования осуществляется в соответствии с проектной документацией, учитывающей требования СНиП и рекомендации производителя;
- установка оборудования осуществляется в специально предназначенном для этих целей помещении, а при особой модификации агрегата — исключительно в хорошо проветриваемых пристройках;
- процесс монтажа и пусконаладочных работ осуществляется специалистами, прошедшими курс обучения установки и обслуживания газового оборудования;
- устранение любых неисправностей котла выполняет сервисная организация, уполномоченная производителем отопительного и водогрейного оборудования;
- самостоятельные работы по монтажу влекут лишение потребителя гарантии на агрегат и его ремонт;
- при распаковке отопительного оборудования должна быть проверена комплектность поставляемого котла и наличие соответствия используемому виду топлива.
Прежде чем приступить к монтажу, нужно внимательно ознакомиться с прилагаемой к газовому котлу инструкцией, а в процессе установки должны соблюдаться все приведённые в сопроводительных документах рекомендации. Маркировка на оборудовании не должна повреждаться или устраняться.
Стандартная технология подключения и настройки газового котла:
- фиксация агрегата на стену осуществляется посредством винтов с соответствующими прокладками;
- патрубки для подсоединения не должны нагружаться трубной отопительной системой, ГВС-системой или элементами газовой подачи;
- установочный размер подсоединения трубок, включая их высоту и требуемое расстояние от входа до выхода, должны строго соблюдаться;
- размещение гидравлической группы осуществляется на нижней части газового оборудования, а система в обязательном порядке оснащается заливным краном и предохранительно-сбросной арматурой;
- в условиях превышения максимальных показателей давления внутри системы, из предохранительно-сбросной арматуры происходит сброс пара или воды;
- подсоединение агрегата к системе отопления предполагает наличие возможности выполнять полный объём работ по профилактике и ремонту;
- вода в систему отопления доставляется посредством наполнительного крана, а сливное устройство применяется для понижения показателей давления или частичного слива теплового носителя;
- полноценными сливными и наливными функциями обладают специальные выходы, устанавливаемые на выделенных участках системы отопления;
- давление горячего водоснабжения на подаче в оборудование должно превышать аналогичные показатели в системе отопления;
- в положении крана «Наполнение» (гидравлическая группа) обязательно выполняется контроль работы системы посредством котлового манометра;
- открывание арматуры производится против часовой стрелки, а закрытие — строго по часовой стрелке.
К предметам обслуживания котельного оборудования по гарантии не относятся мероприятия, представленные обезвоздушиванием и настройкой расширительного бачка.
Видео: Подключение котла Протерм
Видео: Настройка оборудования Protherm
Краткая инструкция по эксплуатации
Грамотная настройка газовых котлов Рrоthеrm обеспечивает оптимальные температурные режимы в разных по назначению и площади помещениях. Кроме прочего, регулирование автоматики такого оборудования способствует повышению эффективности агрегата, а также делает его работу надёжной и безопасной. Современная автоматика решает проблемы:
- открытия и закрытия арматуры в подающей газ системе;
- процесса запуска агрегата в автоматическом режиме;
- установленного или экстренного отключения котлового оборудования;
- регулировки уровня пламени в горелке посредством термодатчика;
- отображения на экране показателей температуры воздуха, уровня нагрева теплоносителя и других параметров.
Инструкция по настройке газового котла:
- подключение термостата к температурному датчику, зафиксированному в помещении, и установка необходимых значений позволяют получить комфортный температурный режим отопления;
- монтаж терморегулирующего вентиля на подающих трубах перед отопительными радиаторами помогает изменять площадь поперечного трубного сечения и легко осуществлять процесс регулирования температуры теплового носителя;
- первый запуск системы на предельной температуре позволяет используемому теплоносителю беспрепятственно попадать в резервуар, что способствует его максимальному заполнению;
- повышению КПД способствует своевременное удаление накипи и сажи, а также контроль отсутствия воздуха в системе и монтаж ограничителя тяги;
- регулирование показателей давления осуществляется при помощи специальных клапанных регуляторов, а с целью повышения давления устанавливается циркуляционный насос;
- уменьшение мощности котловой горелки выполняется в автоматическом режиме через сервисное меню, а регулирование мощности на увеличение осуществляется установкой дополнительных радиаторов или заменой уже существующих на максимально мощные модели;
- многие агрегаты характеризуются полноценной работоспособностью при давлении 1,5 атм. , а в норме такое значение бывает на 0,3 атм. ниже, чем показатели в отопительной системе;
- незначительное понижение уровня давления в агрегате восстанавливается в процессе стандартного перезапуска;
- автоматический выбор режима функционирования газового котла помогает поддерживать нужный уровень температуры даже при длительном отсутствии потребителей в помещении.
Процесс первого включения котла сопровождается его короткой и энергичной работой после полного подсоединения агрегата к отопительной системе, благодаря чему легко осуществляется проверка корректности монтажа котлового оборудования и полноценного функционирования отопления.
Распространённые ошибки и неисправности
Некоторые наиболее распространённые неисправности газовых котлов фирмы «Протерм» вполне можно устранить самостоятельно, но исправление самых сложных ошибок необходимо доверить профессионалам сервисного центра.
Ошибка/неисправность | Код/обозначение | Способы устранения |
Пониженный уровень давления в агрегате или отопительной системе | F0 | Проверить работоспособность датчика давления, убедиться в отсутствии кабельных повреждений и целостности платы котлового управления |
Отсутствие пламени в горелке | F1 | Проверить работоспособность аварийного термостата и трансформатора розжига, убедиться в подаче газа и целостности газового клапана, произвести перезапуск |
Быстрый перегрев газового котла | F3 | Исключить засор в водяном фильтре и насосе, проверить работоспособность теплообменника, выполнить замену незамерзающей смеси |
Обрыв в цепи температурного датчика | F4 | Проверить показатели сопротивления на датчике, убедиться в целостности кабелей, соединяющих панель управления и датчик |
Не распознаются входные сигналы | F7 | Убедиться в работоспособности информационной панели, проверить панельные разъёмы |
Размыкание цепи NTС-датчика и заземление ГВС-бойлера | F8 | Прозвонить соединения, отсоединить и снова подсоединить элементы или полностью заменить датчик |
Наличие короткого замыкания на тяговом датчике | F15 | Выполнить разборку и очитку клеммных соединений, очистить трубки, при необходимости произвести полную замену узла |
Низкий уровень давления внутри контура отопления | F22 | Долить тепловой носитель до требуемого уровня, убедиться в полной герметичности системы и отсутствии течи |
Стремительное нарастание температуры теплоносителя | F24 | Заменить недостаточно производительное насосное оборудование и избавиться от завоздушивания в системе. |
Неудачный первичный розжиг | F28 | Для устранения ошибки/неисправности необходимо привлечь специалистов обслуживающего центра |
Активизация противоморозной защиты вентилятора | F33 | |
Повтор ошибки датчика на давление | F75 |
Современная отопительная техника от производителя из Словакии, к категории которой относятся одно- и двухконтурные газовые котлы Рrоthеrm, отличается высокой надёжностью и модельным многообразием. Эти добротные и недорогие котлы европейского качества из «среднего класса» вполне заслуженно пользуются популярностью и неизменно востребованы отечественными потребителями.
- Автор: Владимирович75
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Котел протерм медведь 40 инструкция: protherm klz 40
Содержание
- Котлы напольные Protherm KLZ 40 ( Медведь) с бойлером
- Характеристики котла Protherm Медведь 40 KLZ
- Оснащение и возможности котлов Протерм Медведь KLZ 40
- Газовые котлы Protherm KLZ 40 (Медведь) — технические характеристики
- Эксплуатация и регулировки газового котла Протерм Гепард
Котлы напольные Protherm KLZ 40 ( Медведь) с бойлером
Напольные чугунные котлы не потеряли своей актуальности не смотря на большие размеры и вес. Котел Protherm KLZ 40 очень тихий благодаря усиленной системе шумоподавления (минвата и отражающая фольга) и атмосферной горелке. Отличительная черта серии котлов Protherm Медведь KLZ — встроенный бойлер нагрева хозяйственной воды. По сути — это уже смонтированная миникотельная компактных размеров с возможностью отопления и приготовления ГВС в одном приборе.

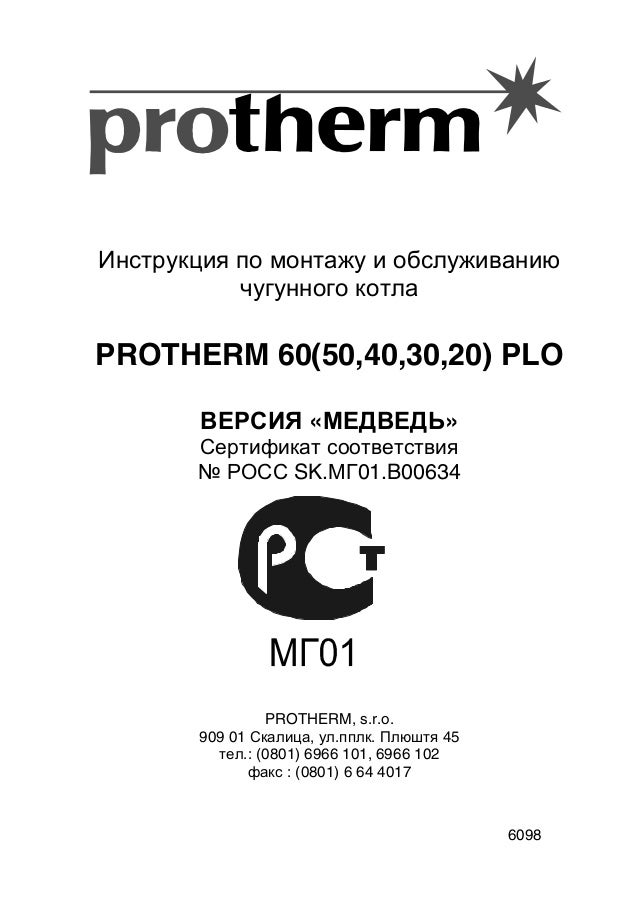

Паспорт инструкция Protherm Медведь KLZ 40
Сертификат на Протерм Медведь 40 KLZ
В Европе продажа обычных напольных котлов запрещена на законодательном уровне и связана с Европейской дирекивой о энергосбережении. Как правило, напольные чугунные котлы не могут изменять своей мощности и называются «одноступенчатыми». Расход газа у таких котлов несколько больше чем у настенных котлов с модулирующей горелкой. В отличии от классических напольных котлов других производителей — напольные котлы Protherm Медведь KLZ 40 оснащаются модулирующей горелкой которая позволяет менять мощность и потребление газа в зависимости от условий эксплуатации. Таким образом, эффективность напольных котлов Протерм Медведь сравнима с настенными котлами. При этом, благодаря чугунному теплообменнику, который не боится загрязнений теплоносителя и почти не нуждается в обслуживании — срок службы напольных котлов выше ( могут служить до 50 лет). Так же, котлы Protherm KLZ 40 оснащены погодозависимой автоматикой, которая позволяет подстраивать работу котла и температуру теплоносителя в зависимости от погодных условий на улице. Таким образом можно с уверенностью говорить что напольные газовые котлы Protherm это уникальный продукт, отличающий его от всех остальных производителей. Протерм KLZ 40 это энергоэффективный, комфортный котел с долгим сроком эксплуатации.
Характеристики котла Protherm Медведь 40 KLZ
- Напольный чугунный газовый котел для отопления и приготовления горячей воды во встроенном бойлере 90 л..
- Встроенный насос отопления и насос загрузки бойлера. Возможность подключить рециркуляцию ГВС.
- Возможность выброса дыма в дымоход (выходящий на крышу) или принудительный выброс дыма при помощи турбонадставки (отдельная опция)
- Автоматический электророзжиг.
- Плавное регулирование мощности котла для различных режимов его работы
- Возможность установки вентилятора для принудительного удаления дымовых газов
- Отображение температуры и давления теплоносителя в системе отопления, что позволяет непрерывно получать информацию в любой момент работы котла
- При подключении комнатных регуляторов система управления позволяет поддерживать комфортный микроклимат в помещении
Оснащение и возможности котлов Протерм Медведь KLZ 40
- Предназначен для систем с принудительной (эффективность выше) или естественной циркуляцией теплоносителя
- Чугунный двухходовой теплообменник
- Бойлер 90 литров с подключением линии рециркуляции ГВС.
- Встроенный насос бойлера, закрытый расширительный 10-литровый бак системы отопления и 4-литровый бак для бойлера, автоматический предохранительный клапан
- Открытая камера сгорания (есть возможность устанавливать турбину для выброса дыма)
- Возможность подготовки горячей воды в дополнительном накопительном бойлере
- КПД 90-92%
- Атмосферная горелка из нержавеющей стали
- Плавное регулирование мощности котлу
- Управление котлом при помощи встроенного микропроцессора
- Режим управления «Зима-Лето»
- Индикация давления и температуры теплоносителя в системе отопления
- Возможность работы с погодозависимой автоматикой
- Контроль тяги в дымоходе
- Защита от перегрева
- Контроль наличия пламени
- Возможность установки вентилятора для принудительного удаления дымовых газов
- Возможность замены чугунных секций
- Простота установки, ухода и обслуживания
- Возможность работы на магистральном и сжиженном газе
Газовые котлы Protherm KLZ 40 (Медведь) — технические характеристики
Максимальная тепловая мощность | кВт | 38,5 | |
Минимальная тепловая мощность | кВт | 27 | |
Площадь отопления, рекомендуемая до | м2 | 400 | |
КПД | % | 92 | |
Присоединительные размеры: | |||
Дымоход | Ø, мм | 150 / 80 при турбо | |
ГВС (вода) | Ø | 3/4″ | |
Отопление (подающая и обратная линия) | Ø | 1″ | |
Газ | Ø | 3/4″ | |
Производительность ГВС ∆t = 30°С | л/мин | 18,5 | |
Объем расширительного бака | л | 10 и 4 | |
Габаритные размеры (ВхШхГ) | мм | 1385x505x730 | |
Гарантия производителя | 2 года с даты пуска |
Купить газовый котел Protherm (Протерм) Медведь KLZ Вы сможете обратившись в компанию Азбука Тепла.
Являясь официальным импортером Protherm в Республикe Беларусь, ООО «Азбука Тепла» предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу. Отопление дома с Азбукой Тепла это просто и недорого.
В нашем магазине вы можете купить котел в рассрочку — без комиссий и переплат, а также приобрести товар, используя банковский кредит. Мы предлагаем своим клиентам приобрести газовый котел Protherm KLZ 40 используя «Карту покупок» от БелГазПромБанка или «Карту Халва» от МТБанка.
Мы организуем бесплатную доставку газовых котлов Protherm KLZ 40 по Минску и Минскому району в течении 24 часов. Мы так же, бесплатно привезем котлы Protherm Медведь KLZ в Брест и Гомель, Витебск и Гродно, Могилев и в город Лида. Купить котел одноконтурный Протерм Медведь, оформив заказ на сайте и произвести расчет с курьером при доставке можно в Пинске и Лунинеце, в Молодечно и Сморгонь, в Кобрине и в Барановичах, газовые напольные чугунные котлы Протерм в Жлобине и в Бобруйске, Мозыре и Калинковичи.
Получить профессиональную консультацию по выбору котла, уточнить цену и возможные варианты оплаты вы можете у наших менеджеров!
Напольный чугунный котел Protherm KLZ можно оснастить дополнительной Турбо-надставкой. В этом случае, котел будет забирать воздух из помещения, а выбрасывать угарный газ уже принудительно, как «турбированный котел», через специальный дымоход.
Инструкция по монтажу турбо-надставки
Поставщик : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869
Сервисный центр : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869
Эксплуатация и регулировки газового котла Протерм Гепард
Котел Protherm Gepard 23 МTV / MOV предназначен для использования в качестве генератора тепла в закрытых системах отопления с принудительной циркуляцией теплоносителя и приготовления горячей хозяйственной воды.
Аппарат модели MOV 23 должен быть подключен к дымоходу с естественным отводом продуктов сгорания. Котел оснащен предохранительным устройством контроля отвода отходящих газов.
Модель типа МTV 23 представляет собой газовое оборудование, оснащенное системой для принудительного отвода продуктов сгорания в дымоход.
Реле давления газовоздушного тракта, встроенное в котел, контролирует поток отходящих газов и в случае отказа вентилятора или засорения дымохода работа котла будет остановлена. Благодаря наличию подобной системы для установки котлов не требуется специального помещения.
Регулировка работы газового котла Протерм Гепард 23 МTV / MOV
Функционирование котла Protherm Gepard без комнатного регулятора:
— В этом режиме котельный агрегат поддерживает установленную температуру воды в системе отопления.
— Комнатный регулятор не подключён, клеммы для его подключения должны быть перемкнуты.
— Порядок настройки: Включите главный выключатель и установите требуемую температуру отопления на панели управления.
Использование котла Протерм Гепард с комнатным регулятором:
— В случае использования комнатного регулятора на панели управления котлом необходимо установить такую максимальную температуру отопления, которая способна покрыть потери тепла объектом даже при низкой наружной температуре.
— В этом случае комнатный регулятор будет управлять нагревом системы отопления только в выбранном вами диапазоне.
— В помещении, где находится комнатный регулятор, на батареях отопления не должно быть термостатических клапанов.
Эксплуатация котла Protherm Gepard 23 МTV / MOV с двухпозиционным комнатным регулятором (ВКЛ/ВЫКЛ):
— В данном режиме котельный аппарат поддерживает установленную температуру отопления.
— Работа агрегата прерывается (включен/выключен) в зависимости от внутренней температуры в помещении, в котором находится комнатный регулятор.
Работа газового котла Протерм Гепард с комнатным регулятором непрерывного регулирования:
— Комнатный регулятор плавно регулирует мощность котла для поддержания установленной температуры помещения в зависимости от температуры воздуха в помещении.
Эксплуатация котла Протерм Гепард в режиме эквитермического регулирования:
— Котельный агрегат регулирует температуру отопления в зависимости от изменений наружной температуры. Для использования данного способа регулирования необходимо подключить регулятор со встроенной функцией эквитермического регулирования (Thermolink B, Thermolink P), а также датчик наружной температуры.
— Настройка максимальной температуры отопления на панели управления котлом может ограничить эффективность работы аппарата с эквитермическим регулятором.
— Отдавая команду котльной установке на нагрев отопления, регулятор не может превысить значение температуры теплоносителя, установленное пользователем на панели управления.
— Надлежащая настройка температуры отопления на панели управления является единственным способом защиты от превышения максимально допустимой температуры теплоносителя, поступающего в систему отопления (систему теплых полов).
— Несмотря на это, рекомендуется установить в системе отопления дополнительную предохранительную арматуру, которая поможет избежать нежелательного превышения температуры.
Подключение газа
Конструкция газовых котлов Protherm Gepard 23 MOV / MTV рассчитана на работу на природном газе с номинальным давлением в распределительной сети 2 кПа, для которого чаще всего приводится значение удельной теплоты сгорания от 9 до 10 кВт/час/м3.
Внутренняя газораспределительная сеть и газовый счетчик должны быть рассчитаны с учетом использования пользователем иных видов газовых приборов.
Место подключения газа к котельному агрегату рекомендуется уплотнять посредством затяжения накидной гайки, одетой на торец патрубка газового клапана, подложив под нее соответствующую прокладку.
После завершения работ по подводу газа необходимо тщательно проверить газонепроницаемость (герметичность) выполненного соединения.
Рис.1. Компоненты и рабочая система котла Протерм Гепард 23 MOV
1 — предохранительный клапан, 2 — газовый клапан, 3 — вторичный теплообменник, 4 — сливной клапан, 5 — горелка, 6 — электроды розжига, 7 — NTC-датчик температуры в подающей линии, 8 — камера сгорания, 9 — первичный теплообменник, 10 — коллектор продуктов сгорания, 11 — термостат продуктов сгорания, 12 — NTC-датчик температуры в обратной линии, 13 — расширительный бак, 14 — электрод ионизации, 15 — насос, 16 — датчик давления воды в системе отопления, 17 — приоритетный переключающий клапан, 18 — датчик расхода горячей воды, 19 — фильтр ГВС, 20 — вентиль подпитки, A – Подающая линия в систему отопления, B – Патрубок выхода ГВС, C – Подсоединение газа, D – Патрубок входа холодной воды, E – Обратная линия из системы отопления
Рис. 2. Компоненты и рабочая система котла Протерм Гепард 23 МTV
1 — предохранительный клапан, 2 — газовый клапан, 3 — вторичный теплообменник, 4 — сливной клапан, 5 — горелка, 6 — электроды розжига, 7 — NTC-датчик температуры в подающей линии, 8 — камера сгорания, 9 — первичный теплообменник, 10 — коллектор продуктов сгорания, 11 — вентилятор, 12 — реле (маностат) давления воздуха, 13 — NTC-датчик температуры в обратной линии, 14 — расширительный бак, 15 — электрод ионизации, 16 — насос, 17 — датчик давления воды в системе отопления, 18 — приоритетный переключающий клапан, 19 — датчик расхода горячей воды, 20 — фильтр ГВС, 21 — вентиль подпитки, A – Подающая линия в систему отопления, B – Патрубок выхода ГВС, C – Подсоединение газа, D – Патрубок входа холодной воды, E – Обратная линия из системы отопления
Модель 23 MOV предназначен для отвода продуктов сгорания в дымоход с естественным разряжением и минимально требуемой тягой 2 Па.
Подключение котельной установки к дымоходу осуществляется с помощью дымового канала с диаметром, соответствующим размеру выхода продуктов сгорания.
Аппарат типа 23 MTV имеют закрытую камеру сгорания. Отвод продуктов сгорания и подача воздуха для процесса сжигания топлива осуществляется принудительно, за счет встроенного внутрь турбо камеры вентилятора, через специальную коаксиальную систему отвода продуктов сгорания / подачи воздуха.
Горизонтальные участки коаксиального дымохода устанавливаются под таким наклоном, чтобы образующийся при функционировании аппарата конденсат вытекал по направлению к стоку за пределы системы или к элементам, специально предназначенным для отвода конденсата.
Электрическое подключение котла Protherm Gepard
Котел Протерм Гепард предназначен для подключения к однофазной трехпроводной электросети 220 В 50 Гц с защитным проводником согласно действующим ПУЭ. Не допускается менять местами провода «фаза» (L – коричневый провод) и «ноль» (N – синий провод). Не разрешается использовать различные переходники, удлинители и т.п.
Агрегат оснащен трубчатым предохранителем (T 2 A / 250 В), расположенным на панели управления. Для управления при помощи комнатного регулятора можно использовать только регулятор, не имеющий напряжения на выходе, т.е. не подающий постороннего напряжения в котел.
Допустимая нагрузка регулятора с релейным переключателем составляет 24 В / 0,1 A. Комнатный регулятор соединяется с котлом двухжильным кабелем.
Провода для подключения комнатного регулятора нельзя прокладывать параллельно проводам сетевого напряжения.
С завода, на месте подключения комнатного регулятора, установлена перемычка. Перед подключением комнатного регулятора перемычку необходимо убрать. Во всех остальных случаях перемычка остается на месте.
К газовым котлам Protherm Gepard можно подключать комнатные регуляторы, поддерживающие так называемый eBUS протокол. Для данного режима управления рекомендуем устанавливать только регуляторы типа Thermolink B или Thermolink P.
Только так изготовитель может гарантировать оптимальную работу оборудования. Провода от комнатного регулятора подключаются к клеммной плате котла.
С помощью указанных выше регуляторов можно активизировать функцию эквитермического регулирования. Настройка эквитермических кривых осуществляется с помощью комнатного регулятора.
Для активации функции эквитермического регулирования необходимо установить датчик наружной температуры. Провода от датчика наружной температуры точно также подключаются к клеммной плате агрегата.
Рис.3. Элементы электрооборудования котла Протерм Гепард 23 MOV / MTV
1 — коннектор для подключения регуляторов, 2 — коннектор Exalink, 3 — подключение 24 В, 4 — пользовательский интерфейс, 5 — коннектор для подключения внутренних гидравлических узлов, 6 — газовый клапан, 7 — вентилятор (для MTV), 8 — предохранитель, 9 — подключение 230 В, 10 — насос, 11 — электроды, 12 —
NTC-датчик температуры в подающей линии, 13 — NTC-датчик температуры в обратной линии, 14 — датчик продуктов сгорания (для MOV), 15 — маностат (для MTV), 16 — NTC датчик расхода ГВС, 17 — приоритетный переключающий клапан, 18 — датчик давления в системе отопления
Горелка может разжигаться двумя различными способами, зависящими от исходного состояния модуля.
Если котел отключен:
— При розжиге после отключения электропитания (с помощью кнопки ВКЛ/ВЫКЛ или отключением питающего кабеля), котел проверяет наличие циркуляции воды в контуре.
— Вначале проверяется предварительная работа насоса, зависящая от температуры.
— Горелка работает при P = 90% от P. max и 3 с для стабилизации.
— Выходная температура должна подняться не менее чем на 5K.
— Если нет, то горелка включается на максимальную мощность на 15 секунд.
— Как только рост температуры на 5K зафиксирован, горелка переходит в нормальный режим роботы.
— В противном случае котел отключается с индикацией ошибки (миганием дисплея). Также как и в случае падения давления воды. Эта функция нужна, чтобы избежать перегрева, если из системы не был полностью удален воздух (в частности при вводе в эксплуатацию).
Если котел включен:
— Процедура такая же, как и в первом случае, но горелка стартует при 60% максимальной мощности и отслеживает увеличение температуры на 2K вместо 5K.
— После розжига, регулятор управляет горелкой в режиме отопления (на Pmin) или в режиме ГВС (мощность корректируется в соответствии с нагрузкой).
Общая регулировка температуры:
— После розжига, горелка переходит в режим ограниченной мощности равный 1 — 5 минутам.
— 1 минута, если нагрузка по отоплению высокая.
— 5 минут, если нагрузка по отоплению низкая. После этого мощность падает до требуемой.
— Горелка отключается при заданной температуре плюс 2K.
— Рекомендуется применение модулирующего термостата, а не термостата работающего с пропорционально-временным регулированием, чтобы избежать помех.
__________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант — ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Паспорта, инструкции, сертификаты к оборудованию компании Protherm
- Главная
- Документация
- Документация для оборудования Protherm
# | Название файла | Размер | Действителен | ||
---|---|---|---|---|---|
Инструкция по установке Protherm Комнатный регулятор Thermolink P | 4 MБ | ||||
Инструкция по эксплуатации Комнатный регулятор Thermolink P | 396. 3 Кб | ||||
Паспорт Protherm Tiger | 76.3 Кб | ||||
Разрешение на применение Protherm Tiger | 306.6 Кб | ||||
Разрешение на применение Protherm Гепард | 306.6 Кб | ||||
Разрешение на применение на настенные газовые котлы Protherm | 307 Кб | ||||
Руководство для специалистов Protherm Медведь KLOM 17 | 2.4 MБ | ||||
Руководство по установке Protherm Скат 2019 г. | 3. |
||||
Руководство по эксплуатации Protherm B60Z | 853.3 Кб | ||||
Руководство по эксплуатации Protherm FE BM | 778.8 Кб | ||||
Руководство по эксплуатации Protherm Panther | 1.1 MБ | ||||
Руководство по эксплуатации Protherm Tiger | 1.6 MБ | ||||
Руководство по эксплуатации Protherm Бизон | 1.4 MБ | ||||
Руководство по эксплуатации Protherm Бобёр DLO | 1. 5 MБ | ||||
Руководство по эксплуатации Protherm Волк KSO | 1.1 MБ | ||||
Руководство по эксплуатации Protherm Гепард | 902.1 Кб | ||||
Руководство по эксплуатации Protherm Гепард 12 MTV | 1.1 MБ | ||||
Руководство по эксплуатации Protherm Гризли KLO | 1.9 MБ | ||||
Руководство по эксплуатации Protherm Медведь 20 PLO | 630.1 Кб | ||||
Руководство по эксплуатации Protherm Медведь 20 TLO | 780. 1 Кб | ||||
Руководство по эксплуатации Protherm Медведь KLOM | 1.1 MБ | ||||
Руководство по эксплуатации Protherm Медведь KLOM 17 | 1.4 MБ | ||||
Руководство по эксплуатации Protherm Медведь TLO | 780.1 Кб | ||||
Руководство по эксплуатации Комнатный регулятор Thermolink S | 3.7 MБ | ||||
Руководство по эксплуатации Комнатный регулятор-программатор Instat Plus | 355.5 Кб | ||||
Руководство по эксплуатации на электрические котлы Protherm | 945. 6 Кб | ||||
Сертификат соответствия Protherm Бобёр DLO | 6.1 MБ | 12.08.2018 г. | |||
Сертификат соответствия Protherm Волк KSO | 15.09.2016 г. | ||||
Сертификат соответствия Protherm Гепард | 1.9 MБ | ||||
Сертификат соответствия на напольные газовые котлы Protherm | 2.4 MБ | 02.08.2023 г. | |||
Сертификат соответствия на электрические котлы Protherm | 2.8 MБ | 28.11.2022 г. | |||
Сертификат соответствия РФ Protherm Jaguar | 3. 1 MБ | 25.12.2019 г. | |||
Сертификат соответствия таможенного союза Protherm Волк KSO | 888.6 Кб | 17.03.2020 г. | |||
Сертификат соответствия таможенного союза Protherm Пантера | 5.6 MБ | 30.08.2025 г. | |||
Сертификат соответствия таможенного союза Protherm Скат | 6.2 MБ | 12.08.2018 г. | |||
Сертификат соответствия таможенного союза на настенные газовые котлы Protherm | 4.1 MБ | 04.05.2021 г. | |||
Сертификат соответствия таможенного союза на настенные газовые котлы Protherm | 1. 6 MБ | 09.03.2020 г. | |||
37 файлов | 250 MB |
PROTHERM Медведь 30KLOM. Инструкция. Одноконтурный напольный газовый котел
Просмотр
Доступно к просмотру 30 страниц. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.
М Е Д В Е Д Ь Руководство по монтажу и эксплуатации котла 20, 30, 40, 50 KLOM Напольный чугунный котел Мощностной ряд 17 – 44,5 кВт Плавная модуляция мощности RU В Е Р С И Я 0020053030_01
Медведь 20 (30, 40, 50) KLOM Заводской номер, обозначение типа, технические данные котла обозначены на шильдике под панелью управления. Чтобы прочитать информацию на шильдике, необходимо откинуть переднюю панель облицовки котла. В разделе „Руководство по эксплуатации“ содержится описание основных функций котла и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“ предназначен только для специалистов сервисных и монтажных организаций. Obsah Содержание Введение ..........................................................2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО МОНТАЖУ Управление и сигнализация ...........................4 Введение .........................................................16 Выбор режима считывания ............................5 Комплектность поставки котла .....................18 Выбор режима настройки ...............................5 Подготовка к установке котла ......................18 Схема управления котлом ..............................7 Установка котла .............................................20 Сообщения об ошибках ...................................8 Обслуживание котла ......................................21 Пуск и отключение котла ...............................9 Сервисные режимы ........................................23 Регулирование работы котла ..................... ....9 Электрическое подключение котла .............24 Защитные функции котла ..............................10 Переналадка на другой вид топлива ...........24 Сервис и обслуживание .................................11 Соединение котла с бойлером ......................25 Гарантийные условия ......................................11 Электрическая схема котла ..........................26 Технические параметры .................................12 Присоединительные размеры котла .............14 Рабочая схема котла ......................................15 0020053030_01
Введение Газовые котлы PROTHERM 50(40,30,20) Если указанная сервисная организация KLOM используются в качестве является одновременно и поставщиком теплогенераторов в автономных системах котла, она обязана обеспечить сохранность водяного отопления. Они могут применяться оригинальной упаковки котла на случай его для эксплуатации в новых системах и для возможной транспортировки. модернизации существующих систем 7. Проверьте целостность и комплектность отопления в одно- и многоквартирных поставки. жилых домах, а также на торгово- 8. Убедитесь, что поставленный вам тип промышленных предприятиях. котла по своим входным параметрам 1. Котел вместе с сопутствующим (указаны на заводском шильдике), оборудованием должен быть установлен и подходит для работы в данном регионе. использован в соответствии с проектной Под входными параметрами понимают: документацией, соответствующими давление газа, напряжение электрической действующими законами и техническими сети. нормами, а также инструкциями 9. При управлении работой котла и его изготовителя. обслуживании руководствуйтесь 2. Котел должен быть установлен только в соответствующими разделами из данной специально предназначенных для этого инструкции. помещениях. 10. Не устраняйте и не повреждайте надписи 3. Ввод котла в эксплуатацию после его на котле. установки может проводить только 11. Запрещается вмешательство во аттестованный фирмой Protherm внутреннее устройство котла и внесение в специалист специализированной его конструкцию каких-либо изменений. организации. 12. В случае длительной остановки котла 4. Котел соответствует требованиям рекомендуется опорожнить его, закрыть стандартов и нормативных документов, подачу газа и отключить от электрической действующих на территории Российской сети. Федерации, что подтверждается Данная рекомендация дается с учетом Сертификатом Соответствия, выданным общих условий, приведенных в настоящем уполномоченным органом, Разрешением руководстве. на применение от Федеральной службы по экологическому, технологическому и 13. Утилизация котла или отдельных его атомному надзору. частей по истечении срока годности 5. В случае возникновения каких-либо должна производиться в соответствии с неисправностей обращайтесь только в требованиями экологических служб. специализированную сервисную 14. Производитель не несет ответственности организацию – непрофессиональное и не предоставляет гарантию на вмешательство может повлиять на неисправности, возникшие вследствие гарантию оборудования. невыполнения: 6. Сотрудник сервисной организации, • требований, перечисленных в настоящем вводящий котел в эксплуатацию, обязан руководстве ознакомить пользователя с техникой • норм и правил, требований стандартов, безопасности при обслуживании соответствующих законам РФ оборудования и управлением работой • условий, перечисленных в паспорте котла; операциями, которые пользователь изделия. имеет право производить самостоятельно 15. В случае, если котел был куплен и и операциями, проводить которые имеет установлен одной и той же компанией, то право только квалифицированный данная компания обязана передать специалист сервисной организации. пользователю всю сопроводительную документацию по котлу (руководство по
Скачать инструкцию
Файл скачали 13 раз (Последний раз: 27 Апреля 2019 г. , в 16:07)
Загрузить
Protherm Медведь KLZ 26 кВт газовые котлы. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург
Protherm Медведь KLZ 26 кВт газовые котлы. Цены, отзывы, описание > Каталог оборудования > Санкт-ПетербургКаталог Котлы отопления Газовые Двухконтурные Напольные Традиционные Чугунный теплообменник Открытая камера Словакия Protherm Медведь KLZ
Код товара:
111138
Артикул производителя:
0010005749
Производитель:
Protherm
5.0 (оценок: 4)
245 700
Количество, шт:
Купить в 1 клик
Напечатать
Добавить в закладки
Добавить в сравнения
Информацию по наличию и срокам поставки данного оборудования необходимо получить у менеджера
Имеются в наличии аналоги данного оборудования
Подробнее
Доставим грузовым транспортом за 1400 руб по СПб в пределах КАД*
* Не включая удаленные районы Санкт-Петербурга: Курортный, Петродворцовый, Ломоносовский, Кронштадтский
Возможен самовывоз
Подробнее
Покупаете у официального дилера!
Посмотреть сертификат
Есть комплектующие
Подробнее
Нужен совет? Позвоните нам!
+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)
Заказать обратный звонок
Основные характеристики оборудования Газовые котлы Protherm Медведь KLZ 26 кВт
Вид используемого топлива:
газовые
Количество контуров:
двухконтурные (встроенный теплообменник ГВС)
Место монтажа:
напольные
Особые виды газовых котлов:
традиционные
Материал теплообменника:
чугунные
Вид камеры сгорания:
открытая камера
КПД:
90 %
Вид топлива:
Природный газ, сжиженный газ
Происхождение бренда:
Словакия
Мощность :
26 кВт
Патрубок дымохода :
130 мм
Расход сжиженного газа :
2 кг/ч
Расход природного газа :
3,1 м³/ч
Вес :
155 кг
Габариты (ДхШхВ) :
730x505x1385 мм
Информация об оборудовании Газовые котлы Protherm Медведь KLZ 26 кВт
- Описание
- Комплект поставки, рекомендации
- Габаритный чертеж 1
- Документация 3
- Отзывы 0
30 KLZ 17
Газовые котлы Protherm Медведь KLZ мощностью от 17 до 45 кВт с чугунным теплообменником для отопления и приготовления горячей воды во встроенном 90 литровом бойлере. Предназначены для установки в жилых и загородных домах, а также для отопления коммерческих объектов средней площади. Электророзжиг. Плавное регулирование мощности котла для различных режимов его работы. Возможность установки вентилятора для принудительного удаления дымовых газов. Отображение температуры и давления теплоносителя с системе отопления, что позволяет непрерывно получать информацию в любой момент работы котла. При подключении комнатных регуляторов система управления котла позволяет поддерживать комфортный микроклимат в помещениях.
Рекомендации по монтажу
Монтаж, осмотр, техобслуживание и ремонт газовых котлов должны осуществляться только аттестованными специалистами.
Инструкция по монтажу, эксплуатации и техобслуживанию
Инструкция по эксплуатации
Сертификат соответствия
Аналоги данного оборудования
Код товара: 170172
Артикул: 010317
Газовые котлы Lemax Премиум двухконтурные 25В
55 312
Купить в 1 клик
В наличии 5 шт
Код товара: 170122
Артикул: 145351
Газовые котлы Lemax Classic – 25 двухконтурные
49 780
Купить в 1 клик
В наличии 2 шт
Дымоходы, рекомендуемые для данного котла
Для правильного подбора дымоходов к котлам просим Вас обратить внимание на следующие параметры:совместимость с марками котлов, место монтажа котла (настенный или напольный), традиционный или конденсационный котел, диаметр дымоходаУчитывая все указанные параметры, мы рекомендуем Вам следующие дымоходы:
Код товара: 69772
Артикул: OTvDR45130
Отводы дымохода двустенные с изоляцией Вулкан DN130/230 45°
4 470
Купить в 1 клик
По запросу
Код товара: 74450
Артикул: TRvDR45130
Тройники дымохода двустенные с изоляцией Вулкан DN130/230 45°
7 380
Купить в 1 клик
По запросу
Код товара: 69768
Артикул: TRvDR90130
Тройники дымохода двустенные с изоляцией Вулкан DN130/230 90°
6 280
Купить в 1 клик
В наличии 1 шт
Код товара: 68778
Артикул: PMvDR130
Переходники моно-термо VR Вулкан DN130/230
1 900
Купить в 1 клик
По запросу
Код товара: 74358
Артикул: TLvDR1000130
Трубы дымохода Вулкан прямые двустенные с изоляцией DN130/230 L=1000 мм
5 860
Купить в 1 клик
По запросу
Код товара: 68777
Артикул: TLvDR500130
Трубы дымохода Вулкан прямые двустенные с изоляцией DN130/230 L=500 мм
3 770
Купить в 1 клик
По запросу
Код товара: 68779
Артикул: OTvDR90130
Отводы дымохода двустенные с изоляцией Вулкан DN130/230 90°
5 340
Купить в 1 клик
По запросу
Код товара: 112354
Артикул: OTvDR15130
Отводы дымоходов двустенные с изоляцией Вулкан DN130/230 15°
3 820
Купить в 1 клик
По запросу
Показано 8 из 25 групп товаров
Показать все
Наша компания предлагает широкий ассортимент товаров, который может понадобиться Вам при покупке оборудования газовые котлы Protherm Медведь KLZ 26 кВт, значительная часть из которого имеется у нас в наличии:
- Теплоноситель для систем отопления
- Мембранные расширительные баки
- Насосные группы
- Стабилизаторы сетевого напряжения
- Источники бесперебойного питания
- Насосы для системы отопления
- Группы безопасности котлов
- Газовое оборудование
{{/if}} {{if IsHit}}
ХИТ
{{/if}} {{if IsNova}}
NEW
{{/if}}
{{/if}}${Name}
{{if ModelPrice. PriceOne}} ${ModelPrice.PriceMin} {{else}} ${ModelPrice.PriceMin} – ${ModelPrice.PriceMax} {{/if}}
{{if StockMainEnable}} ✔ на складе {{/if}}
Газовый котел Протерм: какую модель выбрать для частного дома?
Установка газового автономного отопления – разумное решение не только для частного загородного дома, но и для городской квартиры. Плюсы установки собственного отопительного аппарата очевидны: постоянное тепло, независящее от «капризов» коммунальных служб. Помогает добиться такого комфорта газовый котел protherm – один из лидеров продаж на российском рынке.
А если установить двухконтурный аппарат, способный вырабатывать большой объем горячей воды, то выбор в пользу такого оборудования становится очевидным. Обзору газовым бытовым приборам отопления и посвящена эта статья.
Содержание
Немного о торговой марке Protherm
Чешская компания protherm основана в 1991 году в Праге и изначально занималась изготовлением электрических котлов. Рост объемов продаж и необходимость расширения производственных мощностей вынуждает компанию перенести производство в город Скалица, на новый завод. Рассмотрим основные этапы развития этой компании:
- 1994 год – компания разрабатывает и налаживает выпуск собственных газовых котлов.
- 1995 год – выход на зарубежные рынки Германии и Украины.
- 1996 год – первая поставка продукции в Россию.
- 1997 год – сертификация по европейским стандартам ISO 9001.
- 2000 год – модернизация и расширение производственных мощностей.
- 2001 год – объединение с немецким производителем Vaillant Group. Выпуск первого конденсационного агрегата.
- 2005 год – открытие официального представительства в России.
Сегодня котлы отопления протерм производятся на трех площадках. Помимо завода в Чехии, компания запустила линии в Скалице (Словакия) и Стамбуле (Турция). На этих производственных площадках производится 95 наименований продукции, среди которых:
- водонагреватели,
- бойлеры,
- комплектующие и аксессуары для систем отопления.
Основное производство, конечно же, за котлами отопления для дома, среди которых присутствуют:
- электрические модели;
- твердотопливные агрегаты;
- жидкотопливные аппараты;
- газовые котлы.
Совет! Большой модельный ряд включает в себя напольные и настенные котлы с возможностью нагрева проточной воды или подключения накопительного бойлера, а также одноконтурный вариант.
Модельный ряд газовых котлов
За почти четверть века своего существования, компания Protherm выпустила несколько десятков моделей различного отопительного оборудования. Давайте рассмотрим некоторые наиболее популярные модели, их основные технические характеристики и особенности, которые отражает инструкция по эксплуатации.

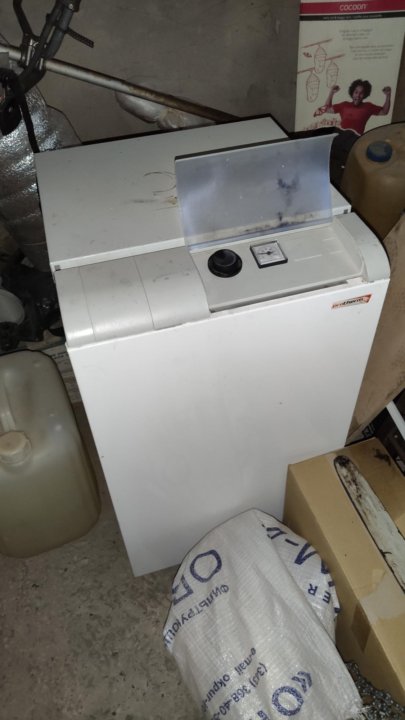

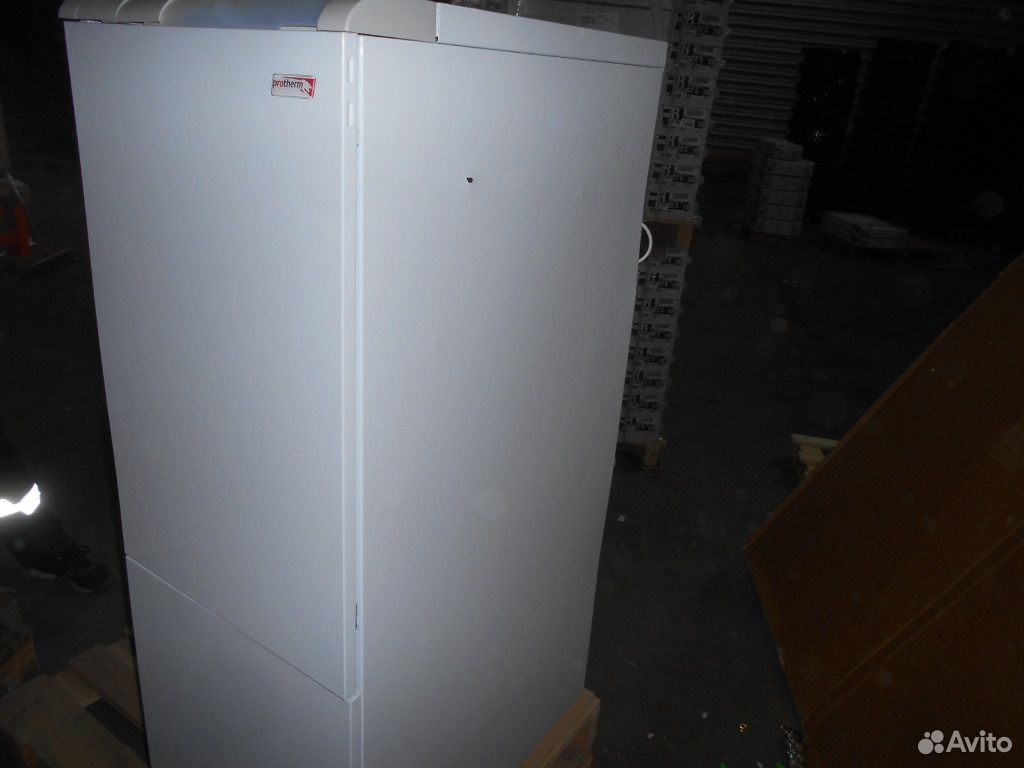

Котел Медведь
Котел серии медведь – одноконтурный напольный агрегат с чугунным многосекционным теплообменником, оптимально подходящий для отопления частного дома. Этот одноконтурный напольный котел медведь представлен несколькими моделями:
- PLO;
- KLZ;
- KLOM;
- TLO.
Наиболее популярными являются такие модели из этой серии. Модель KLZ – напольный котел медведь со встроенным бойлером емкостью в 90 литров, что позволяет быстро получить большой объем горячей воды для бытовых нужд. Рассмотрим технические характеристики, которыми обладает этот напольный агрегат:
- Мощность от 17 до 45 кВт, что оптимально для отопления небольшого дома и солидного загородного коттеджа.
- Электророзжиг и плавный набор максимальной мощности позволяет избежать гидроударов.
- Возможность подключения к котлу медведь комнатного термостата.
Модель TLO. Этот напольный одноконтурный агрегат полностью энергонезависим, что позволяет его устанавливать в отдаленных районах нашей страны, где наблюдаются перебои с электричеством. Вот некоторые особенности модели котла медведь, которые отображает инструкция по эксплуатации:
- Многосекционный чугунный теплообменник.
- Мощность от 18 до 45 Квт.
- КПД до 90%.
Особенностью этих агрегатов является их энергонезависимость, которая достигается при подключении аппарата в систему отопления с естественной циркуляцией.
Совет! Эта модель котла медведь может быть подключена к внешнему накопительному бойлеру для горячего водоснабжения дома.
Котел Гепард
Этот настенный двухконтурный аппарат серии гепард отличается компактными размерами и высокой производительностью контура ГВС (до 11 литров в минуту). Электронный дисплей позволяет легко настроить котел гепард на необходимую температуру и производить контроль над работой системы.
Серия гепард представлена двумя мощностями на 11 и 23 кВт. Рассмотрим технические характеристики этой серии подробнее:
- Модели гепард 11 MTV и 23 MTV. Эти настенные аппараты оснащены коаксиальным дымоходом с принудительной вытяжкой, что позволяет применять котлы гепард для отопления и горячего водоснабжения, как частного дома, так и городской квартиры. Пластинчатый теплообменник отличается высокой надежностью и хорошей теплоотдачей, что позволяет аппаратам отопления гепард достигать значения КПД до 93%.
- Модели гепард 11 MOV и 23 MOV. Этот настенный двухконтурный аппарат оснащен открытой камерой сгорания. Поэтому инструкция по эксплуатации требует подключения котла гепард этой модели в жаростойкий дымоход. Уникальность этой модели заключается в способности работы контура ГВС при слабом напоре воды: минимальная производительность составляет всего 1,5 литра в минуту.
Совет! Настенный газовый аппарат гепард отличается привлекательной ценой. При этом качество сборки, надежность и безопасность остается на прежнем, высоком уровне. Такие особенности делают двухконтурный котел этой серии лидером продаж.
Котел Пантера
Аппарат пантера отличается компактными размерами, стильным дизайном и высоким КПД в 93%. Компания производит одноконтурный и двухконтурный котел пантера с открытой или закрытой камерой сгорания.
Совсем недавно презентована новая модель. Это газовый котел протерм пантера 2015 относится к последнему поколению отопительного оборудования. Среди новшеств инструкция по эксплуатации особо выделяет:
- Усовершенствованная система автоматизации, безопасности и электронного программирования.
- Встроенная шина eBUS позволяет подключать котел к выносным датчикам и системам управления умный дом, в том числе, и по беспроводным технологиям.
- Повышенный комфорт достигается высокопроизводительной системой нагрева теплоносителя и воды в контуре ГВС, выдающей до 16 литров в минуту.
Котел Ягуар
Серия ягуар представлена двумя моделями номинальной мощности 11 и 24 кВт. Это настенные аппараты для отопления и горячего водоснабжения квартиры или небольшого частного дома. Двухконтурный котел ягуар оснащен двумя независимыми теплообменниками:
- Для контура ГВС – из нержавеющей высокотехнологичной стали.
- Для контура отопления – медный пластинчатого типа.
Кроме этого, аппараты серии ягуар имеют такие технические характеристики:
- Закрытая камера сгорания с принудительным вентилятором и коаксиальный дымоход обеспечивают высокий уровень безопасности этого газового оборудования.
- Модуляция электронной системой пламени на горелке позволяет агрегатам ягуар плавно выходить на максимальную мощность отопления.
- Наличие двух теплообменников позволяет производить независимую регулировку тепловой мощности для каждого контура.
- Жидкокристаллический экран и самодиагностика котла ягуар выводят легкость управления этим оборудованием на новый уровень.
- Циркуляционный насос оснащен системой антиблокировки и автоматическим воздухоотводчиком.
Кроме этого, котлы серии ягуар рассчитаны для работы с пониженным давлением в газовых магистралях, что очень актуально для отдаленных поселков нашей страны.
Котел Рысь
Для поквартирного отопления и горячего водоснабжения многоэтажных домов была специально разработана модель рысь. Этот двухконтурный настенный аппарат максимально адаптирован для работы в городских сетях многоквартирного дома:
- Коаксиальный дымоход позволяет без проблем устанавливать этот агрегат в помещениях без дымохода.
- Котел рысь способен работать при низком давлении газа и с жесткой водой.
- Электронный дисплей и удобные ручки управления позволяют легко настроить на нужный уровень комфорта работу агрегата рысь.
Кроме этого, в котлах рысь предусмотрены системы антизамерзания и антиблокировки циркуляционного насоса, что позволяет избежать неприятных поломок при долгом простое оборудования.
Совет! Котлы рысь отличаются надежностью и долговечностью. На весь модельный ряд этой серии предусмотрена гарантия на два года.
Газовое оборудование чешского производителя отопительных котлов Protherm отличается надежностью, долговечностью, простым управлением и компактными размерами. Именно поэтому настенные и напольные аппараты пользуются повышенным спросом у отечественных потребителей для отопления квартиры или частного дома.
PROTHERM BEAR 20 KLZ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ Pdf Download
Содержание
2страница из 32
- Содержание
- Оглавление
- Закладки
Реклама
Содержание
Bear
Работа и
20, 30, 40, 50 км.
Стационарный чугунный котел
Выходной диапазон 17 – 44,5 кВт
Непрерывная модуляция выходного производства
Интегрированный 110 л.
EN
Protherm spol. с р.о.
Ваша обслуживающая организация:
Pplk. PľjuШа 45
V E R S I O N
909 01 Skalica, Slovakia
Тел.: +421 34 6966 101
Факс: +421 34 6966 11000
xxxx_01 -v.3 2007
XXXX_01 -v.3 2007
XXXX_01 -v.3 2007
XXXX_01 -v.3 2007
XXXX_01 -v.34 2007
СодержаниеПредыдущая страница
Следующая страница
Содержание
Дополнительные руководства для Protherm Bear 20 KLZ
- Котел Protherm Panther 24(12) KTO Руководство по эксплуатации и установке
Настенный котел Protherm (20 стр.)
- Котел Protherm 20 KLO инструкция по эксплуатации и установке
Чугунные котлы медвежьего исполнения (22 страницы)
- Руководство по эксплуатации и эксплуатации котла Protherm 65
Каскадное подключение напольного чугунного котла возможная мощность до 150 кВт колосниковая (21 стр. )
- Котел ProTherm Panther 24 KTV Инструкция по эксплуатации и установке
Котел газовый Panther (48 стр.)
- Инструкция по эксплуатации котла Protherm 60
Котел с вентилятором (37 стр.)
- Инструкция по эксплуатации котла Protherm Panther 24 KTV
Котел пантера 24 ктв/24 ков/28 ктв (37 стр)
- Котел Protherm Gepard 23 MOV v. 19 Инструкция по эксплуатации
Настенный котел без конденсации (36 стр.)
- Руководство по установке котла Protherm Gepard
Настенный котел без конденсации мощность 8,5 – 23,3 кВт проточное отопление (41 стр.)
- Котел Protherm 23 BTVE Руководство пользователя, инструкция по установке и обслуживанию
Настенный комбинированный котел (36 стр.)
- Котел Protherm Tiger 24 (12) KTZ Руководство по эксплуатации и монтажу
Настенный комбинированный котел (36 стр. )
- Котел Protherm 80E Руководство пользователя, инструкция по установке и обслуживанию
Настенный комбинированный котел (31 страница)
- Инструкция по эксплуатации и установке котла Protherm Leopard 24 BTV
(34 страницы)
- Котел Protherm серии Gepard Руководство по обучению
(68 страниц)
- Котел Protherm Panther Condens 12 KKO Руководство по обучению
(65 страниц)
- Руководство по эксплуатации котла Protherm Ray
Инструкция по соединению электрокотла Ray с баком b 120 s (25 стр. )
- Котел Protherm Lion 24 KKV Руководство по эксплуатации и установке
(45 страниц)
Краткое содержание Protherm Bear 20 KLZ
Это руководство также подходит для:
Bear 40 klzBear 30 klzBear 50 klz
▷ Руководство по эксплуатации и установке Protherm Bear 20 KLZ, руководство по эксплуатации и установке Protherm Boiler Bear 20 KLZ (32 страницы)
- Главная
- Марки
- Протерм
- Котел
- Медведь 20 КЛЗ
- Руководство по эксплуатации и установке
Protherm Bear 20 KLZ File Технические характеристики:
|
Обновлено: 19 августа 2022 г.
Protherm Bear 20 KLZ Руководство по эксплуатации и установке Транскрипция:
- Protherm Bear 20 KLZ | 5 Выбор режима чтения Выбор режима настройки Настройка горячей воды
температура Нажать кнопку MODE – диод в левом верхнем углу дисплея мигает, а диод в правом нижнем углу горит. С помощью кнопки установите требуемую температуру горячей воды в баке. Диапазон настройки значений горячей воды –, 40, 44, 48, 52, 56, 60, …
6
- Protherm Bear 20 KLZ | 10 Работа котла с эквитермическим регулированием Котел
регулирует температуру отопительной воды в зависимости от изменений температуры наружного воздуха. При таком типе регулирования необходимо настроить эквитермическую кривую в соответствии с требуемой температурой отопительной воды. Также необходимо присоединить датчик температуры наружного воздуха. Процедура …
11
- Protherm Bear 20 KLZ | 30 – иначе это может привести к повреждению (разрыву)
«СОФТ-ЛАЙТ»). Красная вращающаяся ручка под заглушкой имеет стрелку, которая: – при вращении в направлении потока газа находится на значении MAX; – при вращении против направления потока газа на значении МИН. 7. Проверка герметичности соединений газового тракта и последующие меры безопасности: …
31
- 27 Настройка затухания при нагреве Параметр «u»
9На дисплее появляется 0002 и мигает диод в верхнем левом углу. Этот параметр используется для установки ослабления в системе отопления, которое зависит от переключателя таймера. В этой настройке интервал затухания идентичен интервалу затухания для нагрева бака горячей воды до…
28
- Protherm Bear 20 KLZ | 18 Котел предназначен для отвода дымовых газов.
выводится (через дымоход) с минимальной стабилизированной тягой 2 Па. Котел соединяется с дымоходом дымоходом – для котлов PROTHERM 20, 30 KLZ с Ø 130 мм, для типа PROTHERM 40 KLZ с Ø 150 мм и для типа PROTHERM 50 KLZ с Ø 180 мм. Важно: …
19
- Protherm Bear 20 KLZ | 25 Подготовка и запуск котла Проверка воды
давление на манометре котла. При открытии газового крана газ подается в котел. Вставьте вилку гибкого шнура питания в розетку и нажмите кнопку питания. Отопление и горячая вода настроены на ок. ½ их объема. В первом дополнительном «режиме» выбираем автоматическую настройку…
26
- Protherm Bear 20 KLZ | 31 Электрическая схема котла PROTHERM 20 (30, 40, 50) КЛЗ
Рис. 11 Термостат продуктов сгорания G в качестве клапана Honeywell Аварийный термостат Кабель питания синий Панель управления синий синий черный черный черный синий синий черный красный красный серый серый синий коричневый Желтый/ зеленый Желтый/ зеленый Желтый/ зеленый Желтый/ зеленый Главный выключатель Автоматическое зажигание S4565 АМ дымоход 10…
32
- Protherm Bear 20 KLZ | 6 Эквитермический режим Установка эквитермического режима, т.е.
выбор наклона эквитермической кривой и параллельное смещение кривой возможно только в том случае, если к котлу подключен наружный датчик. Примечание: Если наружный датчик не подключен, котел не позволит пользователю перейти в режим настройки E и P. Настройка наклона кривой Нажмите кнопку M…
7
- Protherm Bear 20 KLZ | 20 Состав поставки котла PROTHERM Bear 20 (30, 40, 50)
Котлы
KLZ поставляются полностью собранными и проверенными на работоспособность. Сопутствующая арматура (предохранительный клапан и обратный клапан) прилагаются к котлу для оборудования подвода горячей воды, а также комплект регулируемых ножек. В комплект поставки входят (рис. 8): 1. Котел 2. Эксплуатация и установка…
21
Больше запросов:
Руководство пользователя Protherm Bear 20 KLZ
Руководство пользователя Protherm Bear 20 KLZ
Руководство Protherm Bear 20 KLZ в формате PDF
Руководство пользователя Protherm Bear 20 KLZ
DV-5ba18fbc: Protherm Bear 20 KLZ Аналогичные руководства для владельцев
Infiniti Руководство по эксплуатации и эксплуатации: седан G35 (#1277NF)
Седан G35, 178, infiniti/g35-sedan. pdf
Буклет с инструкциями (CM 2835 RC, #WDA7XP)
CM 2835 RC, 10, marynen/cm-2835-rc.pdf
Gigabyte Руководство по эксплуатации и эксплуатации: GA-H67M-D2-B3 (#63BXD7)
GA-H67M-D2-B3, 100, gigabyte/ga-h67m-d2-b3.pdf
Руководство пользователя (PRO-82, #K3659J)
ПРО-82, 56, радиолавка/про-82.pdf
Bauhn Руководство по эксплуатации: HE414066 (#7RRFUU)
HE414066, 16, bauhn/he414066.pdf
Desktop Aspire G7750 Руководство по обслуживанию, #NT3582
Aspire G7750, 108, acer/aspire-g7750.pdf
Инструкция по эксплуатации и установке (SB230, #HEZEG9)
SB230, 23, tricity-bendix/sb230.pdf
419F Радио – #J7RAMR
419F, 2, комета/419f.pdf
Thiel Информация для владельца Динамики SCS4 (#EB8HR5)
SCS4, 6, thiel/scs4.pdf
Автомобильная стереосистема. Руководство пользователя #2ZH56K
PCD160U, 48, audiovox/pcd160u.pdf
Ссылки и инструменты
Дополнительная информация:
Категории (Типы продукции Protherm):
- Паровой котел
- Обогреватель
- Термостат
- Контроллер
Сейчас популярно:
Впечатления от эксплуатации, вопросы и ответы:
Удаление накипи теплообменника или колонки газового котла
Главная » Классификация газовых котлов » Принципы работы » Настройка газовых котлов Протерм
Газовые котлы Протерм пользуются популярностью у потребителей благодаря своей надежности, европейскому качеству и доступной цене. Среди напольных устройств известна серия Bear, а среди настенных наиболее универсальной считается линейка Cheetah. Модели с буквенным обозначением МОВ оснащены открытой камерой сгорания, а МТВ – с закрытой камерой сгорания. Рассмотрим, как настроить газовые котлы Протерм.
…
- 1 Режимы нагрева Протерм Гепард
- 2 Как Proterm Cheetah работает при подключении термостатов?
- 3 Настройка газового котла Протерм Медведь
Режимы отопления Протерм Гепард
Газовый котел Протерм Гепард может работать в нескольких режимах:
- “Отопление” – нажать кнопку РЕЖИМ один раз, на дисплее появится ” радиатор” с текущим значением давления в системе отопления. В этом режиме агрегат работает только на производство тепла, при этом ГВС отключено.
- “Лето” – активируется двойным нажатием MODE. На дисплее отобразится давление в системе отопления вместе с символом «кран с каплей воды». В этом режиме котел работает только на горячее водоснабжение.
- “Отпуск” – трижды нажмите кнопку MODE, и на экране появится символ OFF с показаниями давления. В этом режиме не работает отопление и ГВС, но активны все защитные функции прибора.
Желаемую температуру отопления или горячей воды можно отрегулировать с помощью кнопок «+» и «-». Настройка осуществляется следующим образом:
- Температура ГВС регулируется следующим образом: после нажатия кнопки «+» или «-» начинает мигать символ «кран с каплей воды» и «ºC». Требуемое значение температуры устанавливается в диапазоне от 38ºC до 60ºC.
- Температура нагрева также устанавливается с помощью клавиш «+» и «-». После нажатия одной из них нажмите на кнопку MODE, появится мигающий символ «радиатор» и «ºC». Затем клавишами «+» и «-» установить оптимальное значение теплоносителя в диапазоне 38-85ºС.
Работа газового котла Протерм Гепард без термостатов не очень экономична. Для максимальной экономии рекомендуется приобрести комнатный термостат.
…
документы, имеющие отношение к данному вопросу. Выпуск…
Страница 20
- Изображение
- Текст
18
документы, имеющие отношение к данному вопросу. Выполняя требования, перечисленные в нормативах, можно избежать таких нежелательных явлений, как переохлаждение продуктов сгорания, проникновение влаги в кладку, колебания тяги дымохода и, тем самым, их негативное влияние на работу котла.
Воздух для горения поступает в котел из помещения, в котором он установлен. Убедитесь, что в помещение поступает достаточное количество воздуха для горения – около 11 м
3
воздуха на 1 м
3
природного газа.
Котел устанавливается в защищенном от мороза помещении рядом с дымоходом. Допустимая температура окружающей среды для работы котла от +3С до +45С.
Воздух для горения, подаваемый в аппарат, должен быть технически свободен от химикатов, которые могут содержать, например, фтор, хлор или серу. Спреи, краски, растворители, чистящие средства и клеи содержат вещества, способные вызвать коррозию при эксплуатации прибора в неблагоприятных условиях, в том числе в системе дымохода. Воздух для горения не должен содержать механических примесей, например: строительную пыль, песок и т.п.
Для удаления продуктов сгорания котлов PROTHERM 20, 30, 40, 50 КЛЗ можно использовать дополнительное устройство “PROTHERM PT 20 (30, 40, 50) SEMITURBO” надстройка, обеспечивающая принудительное удаление продуктов сгорания.
Устройство позволяет эксплуатировать чугунные котлы в случаях, когда нет возможности использовать нормальный отвод продуктов сгорания в дымоход. Удлинитель подключается к выходу котла для подключения дымохода. Выход продуктов сгорания надстройки позволяет использовать элементы отдельных дымоходов из каталога дымоходов Protherm для настенных котлов.
Максимальная длина дымохода составляет 10 эквивалентных метров (1 эквивалентный метр = 1 метр прямого участка или одного колена 90°).
Предупреждение:
При использовании удлинителя вентилятора PROTHERM PT 20 (30, 40, 50) перед запуском котла необходимо шунтировать клеммы термостата дымовых газов. В этом режиме работы предохранительным элементом выступает воздушный маностат, входящий в комплект поставки дымоходной надставки PT 20 (30-50). Только специалист специализированной организации, сертифицированной Protherm, может устанавливать и эксплуатировать надстройку котла.
При проведении сервисных работ при подключенном к сети удлинителе (даже при выключенном сетевом выключателе) необходимо соблюдать правила техники безопасности!
Отклонение от начального давления воды в системе отопления удобно контролировать по манометру на панели управления котлом по красной стрелке манометра. Если давление в системе отопления падает, найти и устранить течь или стравить воздух из системы отопления или проверить расширительный бак.
Расширительный бак котла необходимо регулировать в зависимости от параметров системы отопления – таким образом, система отопления и все ее элементы в процессе эксплуатации защищены от нежелательной нагрузки при резких перепадах давления.
При заполнении встроенного бойлера ГВС необходимо открыть линию подвода холодной воды к котлу и линию выхода ГВС из котла. Как только вода начнет выходить из магистрали ГВС, это будет означать, что котел полностью заполнен водой.
Примечание:
Перед котлом (т.е. на
обратке системы отопления) рекомендуется установить отстойник для шлака из системы отопления. Отстойник может быть совмещен с отстойником, он должен иметь сервисную запорную арматуру.
Комментарии (1)
Выделить → Я нашел инструкцию для своего водонагревателя здесь! #manualza
- Нажмите →
Вот у дедушки, в сарае, нашел старую военную брошюру, 19 года выпуска76: «Инструкция по укладке парашюта, издание второе, дополненное и переработанное».
Мануалза! Manualza.ru
Еще не с нами?
Как Proterm Cheetah работает при подключении термостатов?
При работе газового котла Протрем Гепард без комнатного термостата обогрев помещений зависит от настройки температуры теплоносителя.
При подключении к газовому котлу Протерм термостат появляется возможность установить нужную температуру нагрева. Он должен быть таким, чтобы агрегат мог его выдержать независимо от наружной температуры. Регулятор будет управлять обогревом только в пределах выбранного диапазона.
Внимание! В помещении, где находится комнатный регулятор, нельзя оборудовать радиаторы термостатическими вентилями.
Блок Протерм с двухпозиционным регулятором способным поддерживать заданную температуру нагрева. Котел получит сигнал на включение или выключение в зависимости от температуры в помещении, в котором находится регулятор.
При подключении к газовому прибору регулятор непрерывного действия мощность будет плавно изменяться для поддержания заданной температуры в помещении.
Комнатный регулятор регулирует температуру в помещении и посылает блоку сигнал на отключение, если уровень нагрева достигает заданного значения, или на включение, если температура снижается.
…
Наиболее современным и точным является эквитермическое регулирование … Выполняется термостатом с датчиком наружной температуры. При подключении такого устройства к газовому котлу последний будет регулировать температуру теплоносителя в зависимости от условий снаружи.
Если работа агрегата управляется эквитермическим регулятором, не рекомендуется устанавливать максимальную температуру теплоносителя – это значительно снизит КПД системы.
Узнайте здесь, как сделать газовый котел более экономичным?
Неисправности газовых котлов Протерм и их устранение
Особенности розжига разных моделей газовых котлов
Настройка газового котла Протерм Медведь
Напольный газовый котел Протерм Медведь имеет простую конструкцию. В продаже есть модели, которые могут обеспечить только обогрев, а есть те, которые производят горячую воду. В зависимости от характеристик газовый котел Протерм Медведь конфигурируется следующим образом:
- Температура ГВС – нажать кнопку РЕЖИМ, лампочка в левом верхнем углу начнет моргать, а в правом нижнем загорится еще один диод. С помощью кнопки с изображением двух стрелок, направленных вверх, установите требуемую температуру в котле в диапазоне 40-70ºC. Подтвердите выбранную температуру, нажав кнопку MODE.
- Температура теплоносителя – в режиме установки температуры нагрева в левом верхнем углу мигает лампочка. Кнопкой с двумя стрелками вверх установить требуемую температуру теплоносителя в диапазоне 45-85 ºC. Нажмите кнопку MODE, чтобы активировать выбранное значение.
Список температур содержит параметр -. При его выборе газовый котел переходит в летний режим, когда отопление выключено и работает режим горячего водоснабжения.
При подключении к котлу эквитермического терморегулятора выполняются дополнительные настройки.
Признаки неисправностей напольных котлов Протерм и варианты их ремонта
______________________________________________________________________________________________
Как отрегулировать газовый клапан котла Protherm Cheetah 23 MTV? Ошибка F28 – неудачная первая попытка зажигания. Разобрал несколько раз немного поработал и снова встал. Непонятно как отрегулировать предохранительный клапан, он закручивается и иногда раскручивается. И как установить клапан подачи газа? Газовый клапан настраивается через сервисное меню. Подключается манометр и выставляется максимальное и минимальное давление газа. При работе котла температура теплоносителя повышается, и устройство с помощью газового клапана снижает давление газа на горелке (электромагнитный клапан или шаговый двигатель) – модулируется пламя. Уменьшается до определенных пределов. А если этих пределов недостаточно, то теплоноситель перегревается, и агрегат выключается из-за перегрева. Потом остывает и снова включается, начинает часы. Вывод: нужно установить минимальное давление газа. Что касается предохранительного клапана, предохранительный клапан должен держать 3 бара и не должен капать. Почему котел Jaguar 24 JTV выдает ошибку F01? Как я могу это исправить? Ошибка F01 указывает на неисправность перегрева. При температуре воды в системе отопления выше 98C, устройство отключается, а на экране одновременно появляются индикаторы RESET и код F01. Разберите устройство, справа вверху есть кнопка сброса ошибки. Модель Panther 30 KOV показывает ошибку F6. При первом запуске произошла утечка газа. Был хлопок, когда устройство было зажжено. Какова причина? Ошибка F6 свидетельствует об обрыве внутреннего датчика дымовых газов. Это может быть вызвано следующими причинами: Неисправный датчик. Неправильное электрическое подключение. Неисправный кабель. Кроме того, причиной может быть и неисправность моностата вентилятора.
Посоветуйте, как понизить давление на напольном газовом котле Protherm 30 КЛОМ? И разрешено ли снижать давление газа? Есть ли в агрегате регулятор, который регулирует давление газовой смеси, или им не нужно делать эту регулировку? Регулятор должен регулировать давление топлива, подаваемого в котельный агрегат. Если она слишком низкая, блок горелки не начинает разжигаться, если повышена, то можно заметить отрыв факела от фитиля, и горелка погаснет сразу после розжига. Вот и корректирующие операции. Предварительно прогрейте котел. Полностью открыть дымоход. Включите основную горелку на максимум, за это время пламя станет сине-желтым. Закрываем клапан забора газового топлива, что перекроет желтый огонь. Затем проверьте работу котла в различных режимах. Котел Протерм 40 КЛЗ начинает гудеть и основательно прогреваться, при этом подтекает обратный клапан. Что такое поломка? Если котельный агрегат был подключен без ошибок, то сначала необходимо осмотреть бак экспансомата. Может возникнуть ситуация, когда целесообразнее переустановить его в другое место. Кроме того, регулировка производится непосредственно на аппарате. В частности, проверяется циркуляция теплоносителя или регулируется газовый клапан, ведь неправильная его регулировка является причиной этих трудностей в работе. У нас дома был подключен котел Протерм Волк 16 КСО. После года удовлетворительной эксплуатации давление в системе стало снижаться. Расширительный бачок освободили от жидкости, затем откачали и заполнили водой. Все было выполнено по инструкции, но через короткое время давление снова ослабевает. Утечек в системе не обнаружено. Мы пытались установить новый ниппель, но он не работает. Почему котел не может поддерживать правильное давление? Как проверить и отрегулировать расширительный бачок? Нет необходимости удалять теплоноситель из отопительного контура. Выключаем устройство. После этого отсоедините штуцер, расположенный на расширительном бачке. Если вода начала течь, расширитель необходимо заменить соответственно. Когда воздух вышел, клапан подпитки закрывается и открывается клапан слива, с помощью которого происходит слив теплоносителя из агрегата. Когда вода перестанет течь, к ниппелю подключают насос с манометром и закачивают давление, указанное в инструкции. Проделайте операцию два-три раза, так как при подкачке регулярно выливается немного жидкости, в результате из которых падает давление. Подкачивать необходимо до тех пор, пока не прекратится снижение давления и подтекание воды. Далее закручиваем пробку, открываем краны и подаем в систему охлаждающую жидкость. Включаем агрегат и при помощи воздухоотводчика удаляем лишний воздух из системы.
Подскажите, а почему котел Гепард 23 МТВ выдает ошибку F75? У меня часто выключается, горит ошибка F75. Как это исправить? Ошибка F75 появляется после 5-ти кратного запуска насоса, когда повышения давления более чем на 50 МБар не обнаружено. Первый шаг, вероятно, проверить систему на наличие утечек. Вдруг куда-то течет и давления (точнее атмосферного) просто нет. Если все в порядке, то скорее всего виноват неисправный датчик. Установили котел Протерм 23 МТВ. Практически сразу стала появляться ошибка с кодом F62. Иногда 1-3 раза в день. Иногда раз в 2-3 дня. После перезагрузки устройство запускается. Скоро зима, что делать? Как сбросить ошибку? Код ошибки F62 означает, что газовый клапан закрыт. У этих моделей отопления действительно сильно заедает газовый клапан. Возможно, клапан работает правильно, но неправильно установлен. Может что-то мешает ему нормально работать и не дает вовремя перекрыть газ. Просто, скорее всего, нужно смазать газовый клапан, чтобы он не заедал во время работы и больше не вызывал эту неисправность. Из-за чего прибор щелкал в режиме установки температуры? Допустим, зажигается газогорелочное устройство, температура повышается, затем слышны странные стуки металла. Однако если вынуть винты, крепящие переднюю панель, то в этом случае стука нет. Что случилось? Время от времени аппарат начинает трещать, тарахтеть и трещать, чаще всего после выключения основной газовой горелки. Важной причиной этой неисправности является неравномерный нагрев поверхностей теплообменника из-за засорения или отложений кальция. Вам срочно нужно почистить котел. На газовом котле Медведь 60 ПЛО не возможно запустить. Газогорелочное устройство находится в рабочем режиме, если удерживать кнопку включения. Но устройство тухнет, если только ключ отпустить. В чем причина поломки? Проблема скорее всего в дефекте термоэлемента или газового клапана. Как вариант, трубопровод подачи. давление газа может быть низким или напряжение на плате управления очень низкое. Пламя стало значительно дымить и газогорелочное устройство все время горит, не гаснет. Температура выше установленной не может подняться, и при этом будет гореть пламя. На деталях агрегата много нагара. В газовой службе говорят, что не хватает тяги. Что может быть сделано? Скорее всего уменьшился расход воздуха. Обязательно проводить техническое обслуживание. Разберите блок газовой горелки, очистите и промойте горелку и форсунки. Теплообменник необходимо очищать снаружи.
Пантера 17-й серии. После розжига пьезоэлемент снова включается на несколько секунд. Периодически (1-2 раза в день) выключается из-за неисправности с кодом F1. Почему устройство выдает эту ошибку? Возможно, что тяга в дымовой трубе заметно выше рекомендуемых 3-5 Па. В этом случае пламя запальной горелки загибается вверх и электрод контроля пламени оказывается на краю запальной горелки, в результате чего при колебаниях пламени передается ложный сигнал о гашении и блок розжига перекрывает подачу газа и начинает повторное зажигание. Это исправляется исправлением положения электрода контроля пламени, его кончик слегка загнут вверх. Скорее всего причина в этом, так как при проблемах с тягой зажигание не произойдет и прибор однозначно покажет ошибку F1. Газовый котел не включается из-за ошибки F83. Знакомый мастер подключил какой-то датчик напрямую, но ошибка все равно осталась. В чем дело? Код ошибки F83 свидетельствует об отсутствии в системе теплоносителя, так как его температура не повышается при работе горелки. Давление падает ниже 0,3 бар. Одна из причин – завоздушивание системы отопления. Также возможен выход из строя датчиков температуры, которые посылают ошибочный сигнал на плату. Почему котел Пантера 25 КТО сильно шумит при включении горелки на максимум? Что бы вы посоветовали в этом случае? Если увеличение шума связано с работой горелки, то, скорее всего, это связано с неисправным газовым клапаном или байпасом. Также при увеличении нагрузки газовый счетчик может работать громко. Значительный шум может издавать и система отопления: кондиционированные трубопроводы и радиаторы, некачественно установленная запорная арматура. В самом агрегате часто шумит забитый накипью теплообменник, несмазанный подшипник вентилятора, циркуляционный насос на повышенном давлении. Недавно обнаружил проблему с запуском. По неизвестной причине основная горелка не может загореться, но на запальном устройстве есть огонь. Я просто не могу понять, что могло произойти? Судя по всему, неисправен блок зажигания. Советуем проверить устройство и почистить блок розжига. Дома используем котел Протерм Гризли. Около трех дней назад у него возникла проблема. Он гаснет, как только ветер дует на запальник. Дважды менял термопару, но это никак не помогло. В чем причина? Когда начинает работать основная горелка, это вызывает уменьшение подачи газа на запальное устройство, а значит, запускается блок автоматики. Вы должны добавить поток топлива к воспламенителю. Это может происходить периодически из-за низкого давления в системе отопления. Также может быть отсутствие тяги дымохода, если он спроектирован с ошибками. В чем проблема, если котел Protherm Bear 40 KLZ не запускается и высвечивается код ошибки F75? Давление держит нормально, утечек нет. Пробовал отключать от сети, но авария не проходит. Подскажите в чем причина? Такая ситуация обычно возникает при низком давлении жидкости в контуре отопления. В этом случае требуется проверить реле давления. Скорее всего проблема в нем.
Модель Leopard 24. Почему код ошибки F7? Проверил датчики, плату – внешних дефектов нет. Что может быть? Ошибка F7 – сбой платы управления. Этот код указывает на неисправность соединения между дисплеем и платой. Проверьте следующее: Попробуйте перезапустить прибор. Прозвоните цепь платы-дисплея на предмет обрыва или короткого замыкания. Фаза перепутана с нулем, поменяйте штекер. Давление в системе охлаждающей жидкости упало ниже допустимого минимума. Долейте систему до отметки 1-2 бара. Газовый котел Протерм Гепард не включается. Отключили газ из-за ремонта. После включения газа аппарат не запустился сам по себе. Запустил вручную, работает нормально. Так должно быть? Если никого нет дома, может ли все замерзнуть? Как решается эта проблема? Обычно перезапуск происходит автоматически после отключения электроэнергии. В случае временного отсутствия газа срабатывает газовый клапан, так как прибор не видит пламя и считает, что давление газа недостаточное, а его просто нет в системе, как в вашем случае. Посмотрите инструкцию по настройке газового клапана, там должно быть написано, что нужно сделать, чтобы агрегат сам перезапустился. Возможно, газовый клапан неисправен или не работает должным образом. Все еще. Котел имеет на панели кнопку сброса (горит при отсутствии пламени) и аварийный термостат (кнопка в углублении под крышкой). Попробуйте нажать на нее — это выведет доску из аварии. В эксплуатации Пантера КТО 25 одноконтурная с подключенным котлом. Горелка горит постоянно, не выключаясь, при этом на дисплее отображается установленная температура 54 градуса. Потом агрегат стал выключаться совсем, выдавая F29ошибка, после перезагрузки (сброса) включается и снова работает без перебоев. В чем может быть неисправность? Насчет ошибки F29 – похоже клапан заклинил. Требуется настройка газового клапана. И дымоход не мешало бы проверить, что котел атмосферный. Если это не сработает, то, скорее всего, произошел скачок давления газа и вышел из строя газовый клапан. Решение проблемы – замена газоблока. Протерм Рысь 23 БТВЭ. Включаю, включается вентилятор, потом помпа, потом щелкает газовый клапан, срабатывает пьезорозжиг, потом газ на горелке вспыхивает и тут же гаснет. Пьезо сразу перестает говорить, мигает красная лампочка. На стабилизаторе полярность менял и без стабилизатора пробовал – ничего не меняется. Потом почистил ионизаторы розжига, пьезо, нажал кнопку на датчике температуры. Газ подведен, судя по счетчику, температура в помещении, где стоит прибор, плюсовая +15, на улице -3. Давление 1,5 Бар. В чем неисправность? Для начала попробуйте почистить электроды розжига и ионизации, прибор должен заработать. Почему наш котел перестает выключаться после достижения необходимой температуры? Нагрев происходит до 89градусов, после чего он попадает в аварию. После выполнения перезагрузки ситуация повторяется снова. Предположительно вышла из строя плата, сломан термодатчик, сломана кнопка датчика защиты. Не исключено, что имело место нарушение работы автоматики. В октябре того же года я ввел в эксплуатацию напольный котел Медведь 20 ПЛО. Примерно через пять месяцев возникла проблема. Пытаюсь выставить температурный цикл, а он его не держит. Подскажите пожалуйста, почему не держится температура? Судя по всему, вышла из строя автоматика, и при повышении температуры на 62 градуса форсунки перестают работать. Требуется настроить автоматику для корректного выполнения функций. Еще одна причина может состоять в том, что выбранная неподходящая мощность устройства пропорциональна площадям, которые необходимо прогреть. Почему котел Протерм ТЛО 30 не включился? При этом часто выдает ошибку F3. Как я могу это исправить? Эта неисправность обычно выдается из-за каких-то проблем с термостатом, датчиком температуры, а кроме того, при неполадках в главном контуре циркуляции. Судя по всему, имеет место перегрев жидкости в теплообменнике. Если датчик температуры и термостат исправны, то проблема в плате управления. Вы должны заменить его.
Котел напольный 2-х контурный Protherm 40 КЛОМ кратковременно запускается, но потом блокируется с ошибкой F1. Так он начал работать после недавнего отключения электричества. Как справиться с этой проблемой? У устройств этой модели ошибка F1 часто связана с перегревом термостата, и устраняется она перезапуском через кнопку STB. Также возможна смена полярности в сети за счет электромонтажных работ, что критично для фазозависимых моделей. Другая ошибка означает, что подача газа к газовому клапану перекрыта из-за пропадания пламени. Об этой потере сигнализирует электрод ионизации, который мог засориться. В худшем случае вышла из строя основная плата из-за резкого повышения напряжения, что бывает при включении блока в сеть без стабилизатора или ИБП. Котлу два года. Первая проблема заключается в том, что при включении ГВС принудительно не отключается, контура отопления и ГВС нет до тех пор, пока он не отключится при достижении рабочей температуры отопления. Вторая проблема заключается в том, что электричество периодически отключают. Аппарат гаснет, при подаче питания всегда сам запускается. В прошлый раз он не запустился и выдал код ошибки F84. Давление в охлаждаемой системе 1,4 бар. Я нажал кнопку сброса, он сразу запустился. В чем может быть проблема? Код ошибки F84 может означать постоянную разницу температур между датчиком подачи и обратки (NTC2, NTC5). Причина: Датчики температуры, подачи и обратки перевернуты или отсоединены. Неисправен датчик температуры – Проверьте разъем датчика температуры. Проверить датчик (заменить при необходимости). Касательно активации контура отопления – возможно, настройки имеют приоритет для контура отопления – проверьте это. Почему газовый котел Протерм Гепард 23 при включении сразу выдает ошибку F29. Крышку снял, электроды чистые, фаза-ноль на месте. Давление газа и воды в норме. Разобрал газовый клапан – чистый, прозвонил катушку клапана – работает. При включении прибора на электродах нет искры. Что может быть? И когда должен включаться вытяжной вентилятор? Ошибка F29 – Пламя гаснет во время работы и последующие попытки розжига безуспешны. Перебои с подачей газа, неправильное заземление прибора. Необходимо разобрать газовый клапан и как следует его почистить. Скорее всего все дело в штоке, регулирующем подачу газа. Если в него попадут микрочастицы, то он не открывается. Очистите его, хотя он может выглядеть чистым и смажьте его – котел должен работать. Должен включиться вентилятор, после чего агрегат загорится. Кто-нибудь помогите решить проблему с дымоходом? Скоро второй день, как наблюдается обратная тяга, при этом дым проходит сразу на кухню. Сам сделал дымоход. Он состоит из металлической трубки. Похоже, где-то неточность. Главным фактором может быть неправильно выполненная конструкция дымохода. Иногда происходит загрязнение трубы продуктами горения, что сильно ослабляет ее возможности. Также требуется контролировать вентиляционные отверстия в доме. Подскажите, пожалуйста, как можно проверить трехходовой клапан? Я думаю, что этот компонент плохо справляется с открытием. Дальние радиаторы на отопление не качают, а в режиме ГВС греется труба подачи тепла под котлом. Правильно, надо проверить 3-ходовой клапан на закисание его штока в промежуточном положении. В свою очередь, мы советуем вам проверить вашу систему отопления.
При полном открытии крана ГВС агрегат начинает хрипеть и вибрировать, расход воды уменьшается, шум снижается. Что бы это могло быть? Обычно это свидетельствует о засорении теплообменника при длительной эксплуатации, теплообменник выходит из строя. Со временем он забивается грязью и накипью. Это создает такие шумы, а когда весы нагреваются, они выделяют пузырьки воздуха, которые гудят и хрипят – мыть надо однозначно. Промывать следует оба теплообменника – и отопления, и ГВС. Все должно работать нормально после промывки. Протерм 40 клз. Лето. Температура ГВС выставлена на 50 градусов, но аппарат греется до перегрева и F3. Заменил датчик NTC. Безрезультатно. Какова причина? Наверняка закис ротор насоса. На насосе есть пробка – заглушка, откручиваем, в освободившемся отверстии виден торец ротора с прорезью под отвертку. Поверните ротор вручную с помощью отвертки, пока он не начнет свободно вращаться. Запустите агрегат. Если помпа закисает, в результате перегрева, то и ошибка. Необходимо снять крышку с котла. Кнопка сброса находится прямо на корпусе датчика, почти в самом верху с левой стороны. Если с насосом отопления все в порядке, то следует проверить состояние фильтра отопления и теплообменник отопительной воды. Причина та же, то есть засорение рабочих элементов. А ваши симптомы – после остывания ошибка сбрасывается сама. Очень часто электроника выходит из строя именно из-за нестабильного напряжения или из-за внезапного отключения электроэнергии. У многих эта проблема исчезла после установки стабилизатора. Из-за чего котел Протерм Ягуар выдает ошибку F04? То включается, то не включается. Это случалось много раз. Постоит немного и снова загорится. Ошибка F04 устраняется заменой датчика температуры ГВС. Этот код является проблемой ионизации. Придется ремонтировать плату и проверять оптопару и другие детали. Агрегат работает около двух-трех минут, затем газовая горелка гаснет, и вылезает ошибка F36. Загорается примерно на минуту, снова включается газовая горелка для розжига, и прибор работает нормально еще минуты три-четыре, и так много раз. Эта неисправность, судя по инструкции, означает, что датчик тяги срабатывает, но дымоход свободен от загрязнений, дымовые газы отводятся нормально. Не могу понять в чем проблема? В вашем случае вероятными причинами, влияющими на отсутствие тяги, являются: поломка датчика тяги. Нет контакта между платой управления и датчиком тяги. Наличие конденсата, а также неправильное подключение патрубков к пневмореле. Проблема с вентилятором. Скорее всего работает на низких оборотах. Котел Protherm 30 TLO гудел в период включения, а теперь тарахтит еще громче. Сначала звук быстро пропал, но теперь его слышно дольше. возникало непродолжительное время, наблюдалась такая проблема? Образование избыточного шума можно объяснить наличием внутри корпуса теплообменника накипи, которая из-за разной толщины стенок нагревается неодинаково. Чем грязнее теплообменник, тем громче шумит агрегат, а теплоотдача снижается. У меня установлена эта модель. Сегодня при пуске фитиль загорается на несколько секунд, основная горелка не загорается, и аппарат начинает тухнуть. Как можно устранить поломку? Вероятно, вышел из строя механизм розжига или проблема с горелкой. На всякий случай проверьте, не сбилась ли фазировка при подключении к электричеству. Газовый котел Протерм Медведь 50 КЛОМ введен в эксплуатацию. В последнюю неделю почти ежедневно мигает код ошибки F1 (зажигание). После перезагрузки клавишей ресет аппарат изредка запускается без проблем, но это довольно редко. Буквально вчера разобрал воздушную пробку и она стала работать лучше. В чем проблема? Если он начинает выдавать ошибку при тяге, необходимо в обязательном порядке открыть защитные кожухи. Это поможет втягивать воздух из комнаты. Затем проверьте дымоход на наличие льда и при необходимости удалите его. Если авария связана с возгоранием, необходимо выяснить, есть ли подача газа в помещение.
Установил настенный двухконтурный котел Jaguar JTV 24. Подключен. Аппарат включается, через минуту показывает ошибку F01 и перестает работать. Спусти воздух. Без изменений. В чем дело? Когда температура воды в системе отопления превышает 98С, прибор отключается, а на мониторе одновременно появляются индикаторы возврата в исходное состояние. Проверьте давление в системе, в инструкции к этой модели указано, что при давлении выше 2,5 бар агрегат работать не будет. Возможно, в этом причина. Устройство решило, что до него дозвонились, и поэтому включило защиту. Поэтому нужно нажать красную кнопку под пластиковой крышкой для сброса защиты от перегрева – должно сработать. Используем один и тот же котел. Аппарат моментально поднимает температуру выше 98 градусов, но потом встает с ошибкой. Позже, после остывания, он может включиться самостоятельно. Какова причина? Перегрев остановки свидетельствует о нарушении процесса циркуляции. В первую очередь нужно обратить внимание на краны радиаторов отопления. Их нужно оставить открытыми. Далее проводится осмотр на предмет засорения фильтра-грязевика, а также следует убедиться, что теплообменник не содержит накипи.
________________________________________________________________________________________________
________________________________________________________________________________________________
- Как устранить неисправности и неисправности на котле Juncker
- Как устранить основные неисправности на котлах Buderus Logano G334
- Ошибки и неисправности котлов Rinnai
- Рекомендации по ремонту котлов Buderus Logano
- Возможные поломки при эксплуатации газовой колонки Beretta
- Как правильно настроить и отремонтировать газовую колонку Электролюкс
- Советы по регулировке и ремонту газовых колонок Gorenje
- Значения кодов ошибок котлов Иммергаз
- Проблемы в газовых колонках Юнкерс – Рекомендации по ремонту и обслуживанию
- Как выявить и устранить неисправности газовой колонки Ладогаз
- Рекомендации по эксплуатации, ремонту и настройке газовой колонки Мор
- Ремонтируем котел Zota Carbon – Виды неисправностей и варианты их устранения
- Ремонт котла Zota Master – Какие могут быть неисправности и действия по их устранению
- Расшифровка кодов ошибок котла Celtic
- Ремонт котла Buderus Logano G221 – Виды неисправностей и методы их устранения
- Причины нарушений в работе работа котлов Buderus Logano S131 и способы их ремонта
- Вопросы по устранению неисправностей накопительных водонагревателей
- Как устранить неисправности в работе накопительных котлов
- Неисправности электроводонагревателей и советы по их устранению
- Неисправности электрокотлов и рекомендации по ремонту
- Коды ошибок котлов Hermann Habitat
- Советы по устранению основных проблем в накопительных водонагревателях
- Помощь в устранении неисправностей в работе накопительных бойлеров
- Возможные неисправности и поломки при эксплуатации газовой колонки
- Как отремонтировать газовую колонку в случае неисправности
- Способы устранения неисправностей и поломок газовых колонок
- Ошибки газовых котлов Протерм Гепард
- Устранение поломок и неисправностей при эксплуатации газовых колонок
- Причины неисправностей и ремонт газовых колонок
- Ремонт газовых водонагреватели при неисправностях в работе
- Котлы Hermann – Методы устранения ошибок и неисправностей
- Устранение ошибок и неисправностей при эксплуатации котлов Ардерия
- Коды ошибок котлов Аристон Эгис
Газовый котел protherm леопард неисправность f6.
Системы отопления для дачи и загородных домов03.05.2017 Евгений Фоменко
Устройство и принцип работы котлов Протерм
Рассмотрим подробнее самые популярные модели производителя Protherm.
Протерм Гепард 23 МТВ (MTV)
Данная модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащен функцией подогрева жидкости для бытовых нужд, мощность прибора 23 кВт. На рынке представлены две модификации модели, естественного (MOV) и принудительного (MTV) удаления продуктов сгорания.
Возможно управление работой котла с помощью комнатного термостата или датчика наружной температуры. В конструкции предусмотрен жидкокристаллический дисплей, с помощью которого осуществляется контроль за работой устройства.
Cheetah 23 MTV не требует подключения к дымоходной системе, так как имеет коаксиальную систему дымоудаления, что позволяет устанавливать его в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.
Котел Протерм Гепард 23 МТВ
Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модулирующей горелке. Вода достигает заданной температуры через 3 секунды после открытия крана, КПД 91%.
Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов – очень прост в эксплуатации, не загрязняет окружающую среду при эксплуатации, доступная цена.
Протерм Рысь
Способ установки настенный, котел предназначен для отопления помещений и нагрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. За счет принудительного удаления продуктов горения есть возможность установки в помещении без оборудованного дымохода, либо при отсутствии технической возможности устроить его там.
Котел Протерм Рысь
Несмотря на невысокую стоимость, имеет хороший КПД 94%, при этом расход топлива небольшой. Имеет два режима работы: экономичный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.
Контроль температуры нагрева воды осуществляется с помощью датчика NTC, который устанавливается на выходе вторичного теплообменника. Оснащен трехступенчатым циркуляционным насосом, обеспечивается защита от замерзания при снижении температуры ниже 5 градусов.
Протерм Скат
Модельный ряд 6кВт, 9кВт, 12кВт, 18кВт, котел электрический, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для обогрева небольших площадей.
Котел Протерм Скат
Аппарат одноконтурный, предназначен для отопления помещений, КПД 98%, подключен к сети 220 В. Благодаря большому количеству функций есть отличная возможность дистанционного управления.
Протерм Медведь 40 КЛОМ
Самая популярная модель в этой линейке напольных чугунных газовых котлов, а также модели Протерм КЛОМ 20, 30,40,50. Эту модель часто используют вместе с твердотопливным котлом в качестве дополнительного отопительного прибора.
Котел Протерм Медведь 40 КЛОМ
Несомненный плюс простота эксплуатации, высокий КПД 92%. Также в серии Медведь есть линейка Протерм 40 КЛЗ, которая оснащена встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно снижает затраты, связанные с ремонтом.
Протерм Пантера (Panthera)
Предназначены для отопления офисов, жилых домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 квадратных метров.
Может работать при низком давлении, наличие защиты от замерзания системы отопления, имеет высокую степень безопасности. Благодаря дисплею есть возможность следить за работой котла.
Котел Протерм Пантера
Конструкцией предусмотрено два теплообменника, один для обеспечения теплом в системе отопления, другой для ГВС. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим «комфорт», при его включении из крана через 2 секунды течет горячая жидкость. Есть система самодиагностики.
Протерм Ягуар
Относится к самым недорогим моделям настенных газовых котлов, предназначенных для квартиры или жилого дома. Есть два варианта мощности 11 и 24 кВт, производительность 10 литров в минуту, автоматическая модуляция пламени, независимая работа двух контуров.
Котел Протерм Ягуар
Коды основных ошибок
f1
Ошибка F1 (f1). Потеря пламени, блокировка розжига и перекрытие подачи газа к газовому клапану. Это происходит, когда на плату не поступает сигнал о наличии пламени от электрода ионизации, при этом газовый кран открыт, срабатывает защитный механизм и котел выключен.
Это также может быть связано с недостаточным давлением газа. Для устранения нажмите кнопку перезагрузки, и проверьте, открыт ли газовый кран, а также нелишним будет проверить вилку в розетке, перевернуть ее, поменяв полярность.
Также часто ошибка F01 свидетельствует о перегреве термостата, для его устранения попробуйте нажать на нем кнопку перезагрузки. Эта проблема очень часто возникает в модели Proterm KLOM.
f2
Ошибка f2 (f2). Вышел из строя датчик температуры контура отопления, либо температура теплоносителя упала ниже 3 градусов. Прибор заблокирован, так как может образоваться лед. Часто это свидетельствует о выходе из строя датчика, проверьте его и при необходимости замените на новый.
Датчик температуры отопительного контура
Однако такая ситуация может быть вызвана запуском прибора в зимний период, когда в системе действительно недостаточно температуры. Чтобы запустить систему, поднимите температуру в системе.
f3
Ошибка f3 (f3). Эта ошибка свидетельствует о перегреве котла и означает, что достигнут допустимый критический максимум 95 градусов, срабатывает защита и котел автоматически отключается.
Дождитесь, пока температура упадет ниже этого показателя, котел запустится самостоятельно. Если повторится аналогичная ситуация, сбросьте термопредохранитель.
f4
Ошибка f4. Вышел из строя датчик ГВС, при возникновении данной поломки котел нормально работает на нагрев контура отопления, а нагрев жидкости для бытовых нужд прекращается. Зачастую такая поломка свидетельствует либо о том, что вышел из строя датчик и его необходимо заменить, либо окислились контакты, почистите и осмотрите их.
f5
Ошибка f5. Повреждение датчика внешней температуры. При такой неисправности прибор работает, но контроль температуры осуществляет датчик температуры котла. Для устранения проверьте, нет ли механического обрыва в цепи котла-датчика, если обрыва нет, его необходимо заменить.
Датчик температуры котла Протерм
f6
Ошибка f6 (f6). Указывает на поломку датчика выхлопных газов. Прозвоните соединительные провода между датчиком и платой. Возможно вышла из строя плата, несите в сервисный центр на диагностику, либо неисправен сам датчик. Эта поломка может быть вызвана неисправным запальным трансформатором, проверьте его.
f7
Ошибка f7. В инструкции ошибка описана как отключение. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не поступает сигнал с одного из элементов, либо недостаточно напряжения на выводе на плате управления.
Необходимо визуально осмотреть все провода, прозвонить их на обрыв, проверить все разъемы. Также возможно, что вышла из строя сама плата и ее нужно ремонтировать. Если ничего не удается найти, обратитесь за квалифицированной помощью к специалисту.
f8
Ошибка f8 Указывает на обрыв цепи датчика NTC и заземление котла ГВС. Прозвоните эту цепочку соединений, отключите и снова подключите эти элементы, так как могли оторваться контакты. Если эти манипуляции не дают результата, замените датчик.
f10
Ошибка f10. Указывает на короткое замыкание датчика температуры NTC на линии питания.
Данная неисправность появляется на дисплее, если:
- Произошло короткое замыкание в устройстве NTC, установленном на входе ОВ. В данной ситуации требуется его полная замена.
- Также возможно, если уровень напряжения в цепи снизился до 0,40 В.
- Произошло короткое замыкание в штекере устройства. Что делать в этой ситуации? Только полная его замена, ремонту не подлежит.
f15
Ошибка f15. Короткое замыкание датчика обратной тяги. Регулятор продуктов сгорания находится в верхней части котла, он подключен к патрубкам вентилятора.
Необходимо разобрать, почистить все клеммы, удалить отложения с трубки. Если эта процедура не принесет результатов, потребуется замена на новый прибор.
f20
Ошибка f20 (f20). Сработал предохранительный ограничитель температуры. Возможно неправильно подключен датчик температуры подающей магистрали, из-за этого температура поднялась выше допустимой нормы (95 градусов) или произошел обрыв цепи.
Ограничитель температуры для газового котла
Позвоните ей, если не найдете неисправность, попробуйте переподключить. Проверить, работает ли насос, стравить воздух. Если вам не удалось решить эту проблему самостоятельно, обратитесь за помощью к специалисту.
f22
Ошибка 22. Данная проблема свидетельствует о низком давлении жидкости в контуре отопления менее 0,3 бар.
Возможные причины:
- Неисправность датчика давления жидкости. Необходимо заменить.
- Неисправность или засорение насоса, либо его работа не регулируется. Очистите его и проверьте правильность работы.
Добавьте жидкость в систему. Проверьте все элементы на герметичность, так как из-за течи может упасть давление, если она обнаружена, устраните ее.
f23
Ошибка f23. Превышение допустимого уровня разницы температур между подачей и обраткой.
f24
Ошибка f24. Низкий уровень жидкости в контуре отопления, температура очень быстро растет.
Возможно, это произошло из-за:
- Блокировок насоса или его недостаточной производительности.
- Произошло завоздушивание системы, в результате давление упало, продуть.
- Перекрытие шоссе. Посмотрите, все ли краны в системе открыты.
f25
Ошибка f25. Сработала система защиты от проникновения угарного газа в помещение. Почему котел выключается? При возникновении данной неисправности контакты реле размыкаются из-за нарушения циркуляции потока воздуха.
Причина может быть:
f28
Ошибка f28 (f28). Погасание пламени при включении.
Возможны следующие причины данной неисправности:
Также будет полезно почистить всю группу розжига, включая горелки.
f29
Ошибка f29 (f29). Погасание пламени во время работы котла.
Рассмотрим возможные причины:
- Нет подачи газа в котел. Возможно в магистрали нет газа, нужно обратиться в газовую службу.
- Проверить заземляющие устройства, фаза, ноль.
- Причиной также может быть засорение горелки, для этого снимите кожух с котла, отвернув два болта. Далее просмотрите состояние горелки, при необходимости почистите ее.
f33
Ошибка f33 (f33). Сработала система защиты от замерзания вентилятора. Контакт в реле не замыкается.
Возможно по нескольким причинам:
f55
Ошибка f55. Неисправен датчик угарного газа.
Необходимо проверить следующее:
- Состояние контакторов и реле. Если обнаружены залипания, то используйте мелкозернистую наждачную бумагу для их зачистки и обезжиривания.
- Возможно, неисправна плата управления и ее необходимо заменить.
f62
Ошибка f62. Неисправен газовый клапан.
Что делать.
Ответы специалистов по ремонту котла Протерм Барс
Вопрос:
У нас котел леопард протерм и по этой причине датчик не переключается на горячую воду, при повышении температуры на отопление появляется стук в бойлер, если открыть кран горячей воды и слить воду, все успокаивается. Не понимаем в чем причина, мастер говорит надо почистить теплообменник. Прошу совета.
Если у вас есть фильтр отопления, проверьте его сначала, трехходовой клапан скорее всего не при чем, т.к. как я понимаю у вас есть горячая вода. Второе – проверьте, работает ли ваш циркуляционный насос.
Если насос работает и фильтр чистый (если он есть в системе), то, скорее всего, мастер сделал правильный вывод, но имейте это в виду только в том случае, если при повышении температуры нагрева происходит стук в котел и температура быстро поднимается. Кстати, в трехходовом клапане тоже может быть проблема – иногда стираются прокладки, и он не переключается до конца.
Настенный котел Леопард 24 не запускается. Пьезо щелкает, но не запускается. Пишет ошибку F7. Что это значит?
Ошибка называется “отключение”, то есть куда-то не проходит сигнал с какого-то датчика или низкое напряжение на плате. Попробуйте сами выдернуть вилку из розетки, и перевернуть, ведь фазу-ноль можно просто перепутать. Давление охлаждающей жидкости в системе также может снизиться, и это необходимо проверить.
Сломался котел Protherm Leopard: была высокая температура, загорелась аварийная лампа. Больше не загорается. Как быть?
Похоже из-за перегрева сработал плавкий предохранитель котла STB и котел заблокирован. Если ваш котел оснащен атмосферной горелкой, вы можете разблокировать и запустить ее самостоятельно. С левой стороны котла найдите черный колпачок и открутите его, под ним будет кнопка, которую следует нажать. После этого котел должен запуститься.
Подскажите пожалуйста какую максимальную температуру в трубах можно выставить на котле Протерм Барс 24 бтв/бов площадь дома 100 кв.м
Максимальная температура 75 градусов С.
Протерм леопард 24 БОВ до 50 гр. подогрев, все работает нормально, если добавить, то через минуту выключается и выдает ошибку F6, что это?
Воздушный моностат или отказ вентилятора.
Protherm Leopard 24 выдает ошибку F6 при первом подключении. Подскажите, в чем может быть проблема, может проблема в установке?
Ошибка F6 – неисправность моностата вентилятора.
Котел Леопард 24 БОВ 17 серии. У меня ошибка F8, что означает эта неисправность и как ее исправить?
Возможно, неисправен газовый клапан.
Установка “Протерм Леопард” остановлена. Выдает ошибку F8. Что я могу сделать, чтобы он снова работал?
Ошибка F8 – неисправность газового клапана. Возможно, он вышел из строя и его необходимо заменить на новый.
Падение давления горячей воды. Те. умыться и принять контрастный душ – одно и то же. Мы не нашли специалистов. Как с этим бороться?
Скорее всего у вас скважина. То же самое было и на этом, и на другом котле. Все решилось просто. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то подкачать. Если вода вытекает при нажатии на клапан, то нужно менять внутреннюю мембрану. После того, как все это было проверено, проверяем, не падает ли и давление. Если да, то реле
давление, необходимо установить порог отключения насоса на более высокое давление.
Подскажите, на протерме леопарда течет вода из воздуходувки, которая за насосом, что делать.
Если клапан подтекает, то скорее всего заклинило, смотрите, на воздуховоде должна быть заглушка, закрутите до упора.
Подскажите, пожалуйста, что может быть: При включенном отоплении, после использования горячей воды сильно шумит насос, температура поднимается до 80 градусов. затем медленно снижается. По времени минут 5. Зависит от времени использования ГВС. Раньше было так. Почистил сетку фильтра в системе отопления, и все стало нормально. Теперь сеть чистая.
Шум в насосе может быть связан с таким явлением, как кавитация, которая может быть вызвана растворенным в теплоносителе воздухом. При заборе ГВС насос останавливается и одновременно в нем начинает выпускаться воздух, поэтому, чем дольше отбор, тем больше воздуха выделяется.
После прекращения забора ГВС включается насос, возникает кавитация, что приводит к снижению производительности насоса и, как следствие, к повышению температуры. Когда кавитация прекращается, насос возвращается к нормальной работе.
Котел Леопард 24кВт. В работе 4 года. Проблем не было. В этот отопительный сезон больше 60 градусов на обогрев не дают, хотя судя по высоте пламени при розжиге запас процентов 30-40 есть. Также появился стук в котле. Насос переключался в 3 режима. Ничего не меняется. Что может быть причиной? Недостаточный поток? Неисправность датчика температуры? Давление газа?
Засорен теплообменник ГВС, при засорении одной из трубок в битермических теплообменниках происходит кипение в контуре ГВС, поэтому датчик ГВС модулирует пламя, т.к. оно является приоритетным по отношению к воде отопления датчик. Проверить легко, сдергиваете датчик ГВС, если котел выходит на полную мощность, то забит контур ГВС.
У меня котел Леопард, проблема в том, что котел не выдает заданную температуру 70 градусов. Выдает только 50 градусов. Помогите решить проблему.
Пришлось повозиться с настройками, минимальная мощность нагрева ранее была выставлена цифрами 9, догнали до 20, все греет отлично. Нужно переключиться на цифры нагрева на дисплее и потом зажать и долго держать кнопку РЕЖИМ пока что-то не отобразится, потом снова нажимать пока не появится цифра, в нашем случае как я уже писал это было 9, наименьшая мощность, нажатие на плюс догнал до 20 и потом опять на МОД и все.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
_____________________________________________________________________________
__________________________________________________________________________
OPERATION AND REPAIR OF BOILERS
Proterm Panthera Proterm Skat Proterm Bear Proterm Cheetah Evan
Ariston Egis Teplodar Cooper Atem Zhitomir Neva Lux Arderia Nova
Thermona Immergas Electrolux Conord Lemax Galan Mora Aton
_______________________________________________________________________________
Proterm heaters оснащены системой самодиагностики. Благодаря этому ошибки в работе котла Леопард отображаются в виде кодов на дисплее. Их расшифровка поможет определить место возникновения проблемы, чтобы быстро восстановить работоспособность устройства.
Особенности работы котла Protherm Leopard
Устройство имеет чугунное основание, что дает высокий КПД 90-92%. Двухконтурный газовый котел работает одновременно на отопление и горячее водоснабжение (ГВС). Конструкция оснащена битермическим теплообменником типа «труба в трубе». Вода циркулирует по внешней трубе для системы отопления, а по внутренней трубе – для горячей воды.
Встроенный режим «Зима-Лето» позволяет экономить расход топлива. Котел может работать на газе от магистрали или от баллона. Камера сгорания бывает открытой и закрытой.
Коды ошибок
Обычно производитель указывает значение неисправности в инструкции по эксплуатации. Но не все понимают технический язык, к тому же руководство пользователя может потеряться. Поэтому приводим расшифровки в таблице.
Символы на дисплее | Значение | Средство |
А6 | Низкая комнатная температура. | Если температура упадет до 0 градусов, оборудование замерзнет. Подключить радиатор для обогрева помещения. |
Ф0 | Давление упало ниже 1,5 бар. | Что делать:
|
F1/F29 | Пламя погасло. Вспыхивает свет молнии. | Прекращение подачи топлива:
|
F2 | Неисправен датчик воды в системе отопления. | Измерить сопротивление датчика, проверить целостность проводки, подтянуть соединения. |
F3 | Прибор перегрелся. | Что делать:
|
F4 | Не работает датчик температуры ГВС. Светодиод мигает. | Подтянуть контакты от датчика к электронной плате. Замените неисправный элемент. |
F5 | Датчик наружной температуры неисправен. Если его нет, система подает сигнал об отключении электроэнергии. |
|
F6 | Отказ дифференциального реле, вентилятора, датчика тяги. | Проверка:
|
F7 | Проблемы со связью. Нет контакта между ЖК-дисплеем и электронным модулем. |
|
Ф8 | Неисправность топливного клапана. | Диагностика проводки, катушки клапана. |
F9 | Сбой настроек. | Перенастройте показатели. |
Ф10 | Короткое замыкание (КЗ) датчика температуры на подаче. | Проверка мультиметром, установка новой детали. |
F11 | Короткое замыкание контроллера NTC на обратке. | |
Ф12/Ф13 | Короткое замыкание нагревателя горячей воды NTC. | |
Ф14 | Закрытый коллектор NTC. | |
Ф15 | Короткое замыкание вентиляции NTC. | |
Ф16 | Короткое замыкание NTC тяги. | |
Ф17 | Короткое замыкание NTC на возврате коллектора. | |
Ф18 | Короткое замыкание NTC на массу водонагревателя. | |
Ф19 | Короткое замыкание вытяжек NTC. | |
Ф20 | Сработал термопредохранитель. | Снизить температуру в цепи, проверить предохранитель. |
Ф21 | Блокировка устройства из-за увеличения установленных значений. | Обратитесь в сервисный центр. |
Ф22 | Мало воды в системе. |
|
Ф23/Ф72 | Недостаточно жидкости. Термодатчики на обеих линиях дают разные показания. | Убедитесь, что датчики работают. |
Ф24 | Уменьшено количество охлаждающей жидкости. Температура поднимается слишком быстро. | То же, что и F22. |
Ф25 | При открытии крана выходит слишком горячая вода. | Отрегулируйте настройки термостата. |
Ф26 | Неверный ток обмотки клапана. | Вызовите специалистов. |
Ф27 | Сигнализируется пламя горелки, хотя топливо не подается. | Диагностика и замена электрода ионизации. Осмотр контактов, проводки. |
Ф28 | Первая попытка зажигания не удалась. | Попробуйте еще раз. |
Ф30 | Контакты датчика блокировки разомкнуты. | Отремонтировать цепь, поставить рабочий элемент. |
Ф31 | Короткое замыкание датчика блокировки. | |
Ф32/Ф33 | Включен режим защиты от замерзания. Вентилятор вращается неправильно. | Регулировка вращения вентилятора, отключение режима в теплое время года. |
Ф35 | Плохие продукты сгорания. | Очистка:
|
Ф36 | Определение наличия тяги. Для изделий с открытой камерой сгорания. | Зажгите спичку и поднесите ее к окну управления. При наличии тяги пламя будет отклоняться в сторону. В противном случае он будет гореть равномерно. |
Ф37 | Лопасти вентилятора вращаются ненормально. | Диагностика соединения. |
Ф38 | При измерении частота не соответствует нормам. | Вызов Мастера. |
Ф39 | Ошибка самодиагностики. | |
Ф41 | Неправильно отрегулирована подача топлива. | Измените настройки. |
Ф42 | Неисправен кодирующий резистор. | Проверка состояния элемента. |
Ф43 | Модель автомобиля определяется неправильно. | Сервисный вызов. |
Ф49 | Низкое напряжение на шине eBus. | |
Ф55 | Проблемы с датчиком СО. | |
Ф58 | Нет контакта с предварительным подогревом. | |
Ф60 | Проблемы управления топливным клапаном + | |
Ф61 | Проблемы с регулировкой газового клапана – | |
Ф62 | Клапан не работает. | |
Ф63 | Проблемы с ЭСППЗУ. | |
Ф64 | Ошибка AOS. | |
Ф65 | Электронные части перегреваются. | |
Ф66 | Шина IIC работает неправильно. | |
Ф67 | Ошибка пламени. | |
Ф70 | Проблемы с OSN. | |
Ф71 | Обрыв датчика расхода воды. | Затяните соединения. |
Ф73 | Плохое соединение датчика давления. | |
Ф74 | Проблемы с проводкой контроллера давления. | Замена шлейфа. |
Ф75 | Насос включен, но давление не повышается. | Перезапуск системы. |
Ф76 | Перегорел плавкий предохранитель на основном радиаторе. | Установка исправного предохранителя. |
Ф80 | Ошибка СГ. | Обратитесь за помощью к специалисту. |
Ф81 | Неисправность циркуляционного насоса. | |
Ф82 | Проблемы с тестером анодов. | |
Ф90 | Нет связи с модулем APC. | |
Ф91 | Датчик на модуле APC неисправен. |
Пользователи иногда жалуются, что котел Леопард гудит и шумит во время работы. Проверьте теплообменник на наличие накипи. Если трубки заросли налетом, очистите их. Для этого используется реагентный насос. Система прокачивается, затем промывается чистой водой.
При первых признаках неисправности не откладывайте ремонт. Осмотрите оборудование, найдите причину поломки. Иногда дело просто в неправильных настройках, тогда следует следовать инструкции. Если вы почувствовали запах газа в помещении, быстро перекройте вентиль и обратитесь в газовую службу.
Отопительное оборудование чешского бренда славится своей надежностью. Практики утверждают: если котел Протерм серии Леопард работает со сбоями и на дисплее появляется ошибка f1, проблему, вызвавшую ее, зачастую можно устранить самостоятельно, не вызывая мастера обслуживания. В статье подробно описано, что нужно делать.
Настенный котел Protherm Leopard
- При появлении какой-либо ошибки, а не только кода f1, не следует сразу искать причину неисправности. Первое, что нужно сделать, это перезапустить котел (переключатель REZET). В 85% случаев его работоспособность восстанавливается.
- Если код неисправности появляется снова, проверьте установленные параметры. Неправильно «забитый» блок питания Протерм Леопард часто вызывает ошибку f1.
- При первичном пуске котла его причиной может быть перефазировка. Настенный Протерм подключается к сети 220/1ф, и если перепутать «0» и «Ф», его автоматика подаст сигнал тревоги. Необходимо вытащить вилку из розетки, перевернуть на 180 0 , вставить и повторить запуск.
В инструкции производителя трактуется как исчезновение пламени. Причин его ослабления (исчезновения) несколько.
Проблемы с подачей газа- Проверить подачу “голубого топлива”. Чтобы убедиться, что она не засорена, можно проверить плиту на кухне. Если не «заводится», для частного дома это означает одно – сработал запорный кран, установленный на трубе. Вам нужно перевести его рычаг в исходное положение и попытаться перезапустить Протерм Леопард.
- Проверить давление в линии подачи. При его значении ниже критического для котла автоматика Леопард дает запрет на запуск, но на газовой плите особого эффекта не даст. только длина языков пламени несколько уменьшится. На объектах, где используются баллоны для Протерм, давление контролируется манометром на редукторе. Когда «голубое топливо» истощится до минимально допустимого уровня, бак необходимо заменить, а ошибка f1 исчезнет при повторном запуске котла Протерм. Если он подключен к магистральной трубе, этот код может появиться на дисплее из-за загрязнения сетки газового фильтра.
Перед снятием обшивки котла необходимо уточнить срок действия гарантии из паспорта. В инструкции к Протерм Леопард (п. 14 раздела «Введение») сказано, при каких условиях аннулируются обязательства производителя. Это значит, что любое техническое обслуживание, ремонт придется платить.
Схема настенного котла
При выключенном питании лопасти вентилятора должны легко вращаться. Поломка (подгорание обмотки, деформация вала, проблема с подшипником) – редкий случай. Как правило, ошибка f1 котла Леопард появляется из-за обрыва цепи питания двигателя вентилятора, плохого контакта или датчика температуры.
В последнем случае необходимо:- проверить положение кнопки сброса: она находится на корпусе датчика (находится в верхней части котла, под кожухом). Если после нажатия и перезапуска Протерма снова появляется ошибка f1, то проблема скорее всего в дымоходе;
- оценить тягу. Не исключено, что канал дымоудаления забился мусором из-за мелкой птицы: вариантов, чтобы котел Леопард выдавал ошибку f1, предостаточно.
- Проверить целостность сигнальной линии, надежность соединения проводов.
- Причиной ошибки f1 Протерм Леопард может быть загрязненный электрод. Его легко чистить.
- Если в помещении повышенная влажность, то полость котла необходимо просушить. Нельзя использовать открытое пламя – только фен или что-то подобное (тепловентилятор, тепловентилятор). Причиной ошибки f1 может быть влага на электронной плате или чувствительном элементе датчика.
Срабатывание термостата контура отопления объясняется резким снижением скорости циркуляции теплоносителя. При этом причин появления ошибки f1 на дисплее Протерм Леопард несколько:
- выход из строя, некорректная работа насоса – окисление или деформация вала, крыльчатки;
- забит фильтр или первичный теплообменник котла;
- течь в системе, радиаторах отопления, расширительном бачке;
- проблема с сигнальной линией датчика температуры (короткое замыкание) или ее выход из строя;
- отсутствие “видимости” между термостатом и платой управления (необходимо проверить надежность соединения разъемов).
С остальными причинами – выходом из строя трансформатора розжига, поломкой газовой арматуры, неисправностью в электронном модуле – самостоятельно не справиться. Если все вышеперечисленные рекомендации по устранению ошибки ф1 Протерм Леопард не дали положительного результата, необходимо обратиться в сервисный центр.
Если проблема не устранена, обратитесь за помощью к квалифицированному специалисту.
- Для выравнивания напряжения подключите устройство через стабилизатор напряжения.
- Возможно проблема кроется в самом датчике, а точнее в его неисправности, замените на новый.
- Так же проблема может крыться в неисправной плате, отдайте ее на тестирование, и при необходимости замените на новую. Щит управления котлом Leopard
f6 Ошибка f6. Указывает на открытие датчика тяги. Проверьте следующее:
- Коррекция датчика тяги.
- Прозвонить цепь датчика с платой на обрыв или короткое замыкание.
- Проверьте, правильно ли работает газовый клапан.
- Проверьте, нет ли короткого замыкания на шасси.
- Проверить предохранитель.
- Возможно, неисправен датчик, контролирующий перегрев теплообменника.
Вы робот?
- Устройство и принцип работы котлов Леопард
- Основные коды ошибок
- Другие неисправности
Устройство и принцип работы котлов Леопард Двухконтурный газовый котел Леопард от Протерм – это устройство, способное работать как на природном, так и на сжиженном газе, оснащенное битермическим теплообменником. Пропускная способность жидкости из крана 8 литров в минуту, подогрев до 35 градусов. Потребляемая мощность 135 Вт. Оснащен встроенным процессором, контролирует работу устройства, сравнивая показания датчиков.
При обнаружении неисправности подача газа прекращается и на дисплее отображается код неисправности. Этот прибор прост в эксплуатации, КПД в отопительный сезон составляет 90%.
Газовый настенный котел протерм леопард
Проверить: – шланг подачи воздуха от вентилятора к дифференциальному реле. – правильное положение шланга к дифференциальному реле (точка подключения Р2). – работа вентилятора F7 – Ошибка связи Котел не распознает входные сигналы – мигает светодиод у символа молнии. Проверьте: – соединение разъемов на панели управления и панели дисплея/пользовательском интерфейсе. – панель управления (визуально). – панель дисплея/пользовательский интерфейс (визуально). Ошибка F8 – Неисправность газового клапана Газовый клапан не реагирует на команды пульта управления. Устройство выключено – мигает светодиод у символа молнии.
Проверьте: – разъем питания газового клапана. – сопротивление катушки газового клапана. Ошибка F9 – Потеря установленных параметров котла Могли быть потеряны пользовательские или сервисные настройки некоторых параметров устройства.
Неисправность котла Protherm leopard (протерм леопард)
Внимание Комнатный регулятор и датчик наружной температуры для эквитермической системы управления подключены к клеммной колодке. Нагрев горячей воды Благодаря модулирующему управлению котел всегда нагревает горячую воду в битермическом теплообменнике с такой мощностью, что необходимая температура горячей воды поддерживается даже при изменении напора (расхода) горячей воды. Летом функцию обогрева можно отключить. Подключение комнатного термостата Клеммная колодка для подключения комнатного термостата и датчика наружной температуры расположена на задней стороне панели управления.
На клеммной колодке имеется перемычка для подключения комнатного термостата с завода.
Коды ошибок газовых котлов леопард
Встроенный дополнительный клапан для добавления воды в систему отопления. Высокая эффективность нагрева горячей воды в битермическом теплообменнике. Цифровое отображение давления в системе отопления на дисплее, если давление упадет ниже рекомендуемого предела, на пульте управления появится предупреждение.
Специальный, более мощный насос с удалением воздуха. Электронное считывание давления отопительной воды – при падении давления ниже рекомендуемого предела, мигающий диод на дисплее предупреждает пользователя об этом, в случае протечки воды блокируется запуск котла. Защита от замерзания – когда температура отопительной воды падает ниже 4°С, прибор автоматически включается и нагревается до тех пор, пока температура отопительной воды не достигнет 8°С.
Защита от перегрева – насос всегда включается, когда температура отопительной воды превышает 80°С.
Protherm leopard 24 btv (bov)
- Проверьте исправность датчика давления жидкости.
- Проверьте, работает ли расширительный бачок.
- Если падение повторяется, и вы не можете найти причину, обратитесь за помощью к квалифицированному специалисту.
f1 В жизни тема страхов почему-то часто обходится стороной. Коды ошибок и неисправности газовых котлов протерм пантера F1 Пропадание пламени Пламя погасло из-за прекращения подачи газа в котел – мигает светодиод у символа молнии Проверить: – аварийный термостат и при необходимости перезапустить его – газ подача на входе в котел – установка мощности котла (нижний предел мощности не соответствует заданному значению) – расстояние между концами электродов розжига + кабели, электрод ионизации + кабель – трансформатор розжига – газовый клапан – автоматическое управление.
Если температура отопительной воды превышает 90°С, прибор выключается и на дисплее появляется предупреждение. Нагрев ОВ — Котел управляется комнатным термостатом или установкой температуры ОВ. – Насос работает, и ОВ циркулирует. – ГВС в теплообменнике не движется. Нагрев ГВС — При протекании ГВС датчик протока ГВС посылает сигнал на щит управления.- Насос отключится и теплообменник будет охлаждаться только хозяйственно-бытовой водой.- Вокруг трубы, в которой греется хозяйственно-питьевая вода, имеется ОВ . по всей поверхности и уменьшить отложение кальция.
Что я могу сделать, чтобы он снова заработал? Ответ: Ошибка F8 – неисправность газового клапана. Возможно, он вышел из строя и его необходимо заменить на новый. Вопрос: Скачет напор горячей воды. Те. умыться и принять контрастный душ – одно и то же.
Внимание
Специалисты не найдены. Как с этим бороться? Ответ: Скорее всего, у вас скважина. То же самое было и на этом, и на другом котле. Все решилось просто. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то подкачать.
Если вода вытекает при нажатии на клапан, то нужно менять внутреннюю мембрану. После того, как все это было проверено, проверяем, не падает ли и давление. Если да, то на реле давления нужно установить порог отключения насоса на более высокое давление.
Вопрос: Подскажите, на протерме леопарда течет вода из воздуходувки, которая за насосом, что делать.
Котел газовый протерм барс 24 ВОВ типовые неисправности
Защитные функции газового котла Protherm Leopard Защита от замерзания Котел оснащен встроенной защитой от замерзания, которая защищает его (но не систему отопления и трубопроводы ГВС). Когда температура воды отопления падает ниже 4°С, устройство включится независимо от требования комнатного регулятора и независимо от установки регулятора температуры воды отопления в положение «солнце». Когда температура воды в системе отопления достигает 8 C, машина автоматически выключается.
Защита насоса Кратковременное включение насоса (примерно на 30 секунд) после 24 часов бездействия защищает его от заклинивания при длительном перерыве в работе. Защита по снижению цикличности котла Эта функция ограничивает количество пусков, влияющих на срок службы устройства и его экономичную работу, функция активна только в режиме отопления.
Инфо
В зависимости от модификации может быть с естественным или принудительным отводом продуктов сгорания. Основные коды ошибок Учитесь играть в шахматы у тренера будущих чемпионов. Далее рассмотрим самые распространенные ошибки газового котла Леопольд, разберемся, что нужно сделать для их устранения.
а6 Ошибка а6. Это происходит из-за низкой температуры в помещении, где установлен котел. Температура в помещении, где установлено устройство, не должна опускаться ниже 0 градусов, если это может произойти по какой-то причине, установите там электрический радиатор. f0 Поможем получить спортивный разряд по шахматам или звание кандидата в мастера спорта. ошибка f0. Возникает, когда давление циркулирующей жидкости падает ниже 0,7 бар. Вам необходимо сделать следующее:
- Повысить давление в системе отопления до необходимого значения (1,5 бар. ). Это можно сделать с помощью крана подачи.
Характеристики Протерм Леопард 24 БТВ/БОВ Встроенный микропроцессор управляет всей работой котла, обеспечивает самодиагностику, дополнительно можно установить комплект эквитермического управления, состоящий из пульта управления и датчика наружной температуры. Плавное регулирование осуществляется на основе постоянного сравнения фактических значений со значениями, требуемыми (заданными) пользователем. Плавный пуск – после растопки котел некоторое время работает на минимальной мощности; эта функция отключена во время нагрева горячей воды и требуемая мощность достигается практически мгновенно. Защита помпы – Если помпа непрерывно простаивала в течение 24 часов, она кратковременно включится, что снижает вероятность ее заклинивания из-за отложений. Повышенный класс электрозащиты, удовлетворяющий условиям размещения котла в санузлах и над ванной.
После этого котел должен запуститься. Вопрос: Подскажите пожалуйста, какая максимальная температура в трубах может быть установлена на котле Proterm Leopard 24 btv/bov, площадь дома 100 кв.
