Эксплуатация тепловых пунктов. Полный перечень необходимых документов

Полный перечень документов необходимых при эксплуатации тепловых пунктов.

Уважаемые Господа,

Компания ЭССИ предлагает воспользоваться квалифицированными услугами по Обслуживанию тепловых пунктов.

При эксплуатации тепловых пунктов, ведутся следующие документы:

1. При эксплуатации тепловых энергоустановок хранятся и используются в работе следующие документы:

• генеральный план с нанесенными зданиями, сооружениями и тепловыми сетями;
• утвержденная проектная документация (чертежи, пояснительные записки и др.) со всеми последующими изменениями;
• акты приемки скрытых работ, испытаний и наладки тепловых энергоустановок и тепловых сетей, акты приемки тепловых энергоустановок и тепловых сетей в эксплуатацию;
• акты испытаний технологических трубопроводов, систем горячего водоснабжения, отопления, вентиляции;
• акты приемочных комиссий;
• исполнительные чертежи тепловых энергоустановок и тепловых сетей;
• технические паспорта тепловых энергоустановок и тепловых сетей;
• технический паспорт теплового пункта;
• инструкции по эксплуатации тепловых энергоустановок и сетей, а также должностные инструкции по каждому рабочему месту и инструкции по охране труда.

2. В производственных службах устанавливаются перечни необходимых инструкций, схем и других оперативных документов, утвержденных техническим руководителем организации. Перечни документов пересматриваются не реже 1 раза в 3 года.

3. Обозначения и номера оборудования, запорной, регулирующей и предохранительной арматуры в схемах, чертежах и инструкциях должны соответствовать обозначениям и номерам, выполненным в натуре.

Все изменения в тепловых энергоустановках, выполненные в процессе эксплуатации, вносятся в инструкции, схемы и чертежи до ввода в работу за подписью ответственного лица с указанием его должности и даты внесения изменения.

Информация об изменениях в инструкциях, схемах и чертежах доводится до сведения всех работников (с записью в журнале распоряжений), для которых обязательно знание этих инструкций схем и чертежей.

Схемы вывешиваются на видном месте в помещении данной тепловой энергоустановки или на рабочем месте персонала, обслуживающего тепловую сеть.

4. Все рабочие места снабжаются необходимыми инструкциями, составленными в соответствии с требованиями Правилами технической эксплуатации тепловых энергоустановок, на основе заводских и проектных данных, типовых инструкций и других нормативно-технических документов, опыта эксплуатации и результатов испытаний оборудования, а также с учетом местных условий.

В инструкциях необходимо предусмотреть разграничение работ по обслуживанию и ремонту оборудования между персоналом энергослужбы организации и производственных подразделений (участков) и указать перечень лиц, для которых знание инструкций обязательно. Инструкции составляют начальники соответствующего подразделения и энергослужбы организации и утверждаются техническим руководителем организации.

Поручать персоналу, эксплуатирующему тепловые энергоустановки, выполнение работ, не предусмотренных должностными и эксплуатационными инструкциями, не допускается.

5. В должностных инструкциях персонала по каждому рабочему месту указываются:

• перечень инструкций и другой нормативно-технической документации, схем установок, знание которых обязательно для работника;
• права, обязанности и ответственность работника.
• взаимоотношения работника с вышестоящим, подчиненным и другим связанным по работе персоналом.

6. В инструкциях по эксплуатации тепловой энергоустановки приводятся:

• краткое техническое описание энергоустановки;
• критерии и пределы безопасного состояния и режимов работы;
• порядок подготовки к пуску, пуск, остановки во время эксплуатации и при устранении нарушений в работе;
• порядок технического обслуживания;
• порядок допуска к осмотру, ремонту и испытаниям;
• требования по безопасности труда, взрыво- и пожаробезопасности, специфические для данной энергоустановки. По усмотрению технического руководителя инструкции могут быть дополнены.

7. Инструкции пересматриваются и переутверждаются не реже 1 раза в 2 года. В случае изменения состояния или условий эксплуатации энергоустановки соответствующие дополнения и изменения вносятся в инструкции и доводятся записью в журнале распоряжений или иным способом до сведения всех работников, для которых знание этих инструкций обязательно.

8. Управленческий персонал в соответствии с установленными графиками осмотров и обходов оборудования проверяет оперативную документацию и принимает необходимые меры к устранению дефектов и нарушений в работе оборудования и персонала.

9. Оперативный персонал ведет оперативную документацию, примерный перечень которой приведен в приложении №4. В зависимости от местных условий перечень оперативных документов может быть изменен решением технического руководителя. Решение оформляется в виде утвержденного руководством предприятия перечня оперативных документов, включающего наименование документа и краткое его содержание.

Приложение №4 правил эксплуатации тепловых энергоустановок. Примерный перечень эксплуатационной документации

Наименование	Содержание
Оперативный журнал	Регистрация в хронологическом порядке (с точностью до минуты) оперативных действий, производимых для обеспечения заданного режима тепловой энергоустановки и тепловой сети, распоряжений вышестоящего и управленческого персонала и специалистов. Записи об авариях и инцидентах оборудования и мерах по восстановлению нормального режима. Сведения о первичных и ежедневных допусках к работам по нарядам и распоряжениям. Записи о приеме и сдаче смены с регистрацией соответствия оборудования (в работе, ремонте, резерве)
Оперативная схема тепловых сетей (водяных, паровых, конденсатных)	Схема тепловых сетей с указанием на ней диаметров и номеров трубопроводов, камер, арматуры, спускных, продувочных и дренажных устройств, насосов, регулирующих клапанов и протяженности
Оперативная схема тепловых энергоустановок	Схема тепловой энергоустановки с подводящими и отводящими трубопроводами, с обозначением и нумерацией запорной и регулирующей арматуры, спускных, продувочных и дренажных устройств, отражающая фактическое диспетчерское (функциональное) состояние оборудования и запорной арматуры в реальном времени
Оперативная схема источника теплоты	Тепловая схема источника тепловой энергии с указанием и нумерацией установленного оборудования, трубопроводов, арматуры, контрольно-измерительных приборов и автоматики
Перечень камер и каналов, подверженных опасности проникновения газа	Перечень камер, каналов и других подземных сооружений, подверженных опасности проникновения газа в количествах, превышающих предельно допустимые санитарные нормы или образующих взрывоопасные смеси
Перечень оборудования, находящегося в оперативном управлении и ведении диспетчера	Наименование и краткие технические характеристики оборудования, находящегося в оперативном управлении и оперативном ведении диспетчера
Программа переключения	Запись о содержании операций и их перечень, времени начала и окончания, условиях проведения; сведения о персонале, выполняющем переключения, указания о последовательности переключений, положении запорной и регулирующей арматуры после их окончания; должность работника, контролирующего ход переключений и несущего за них ответственность
Схемы тепловых камер (насосных станций, тепловых пунктов)	Схема тепловой камеры (насосной станции, теплового пункта) с установленным в ней оборудованием, трубопроводами, арматурой и контрольно-измерительными приборами
Журнал обходов тепловых сетей	Запись заданий обходчиком тепловых сетей и результатов обхода
Журнал распоряжений	Запись распоряжений руководства организации, руководящего персонала энергослужбы
Журнал учета работ по нарядам и распоряжениям	В соответствии с правилами техники безопасности при эксплуатации тепломеханического оборудования электростанций, тепловых сетей и теплопотребляющих установок
Журнал заявок на вывод оборудования из работы	Регистрация заявок на вывод оборудования из работы от цехов (участков) с указанием наименования оборудования, причины и времени вывода его из работы (подачи заявки), а также объема теплопотребления отключаемого оборудования
Журнал дефектов и неполадок с оборудованием	Запись о неисправностях тепловых энергоустановок и тепловых сетей. Указываются дата записи, характер неисправности и ее принадлежность. Запись ответственного за исправное состояние и безопасную эксплуатацию тепловых энергоустановок об ознакомлении и устранении дефектов
Температурный график центрального регулирования системы теплоснабжения	График зависимости температур сетевой воды в подающих и обратных трубопроводах тепловой сети от температуры наружного воздуха
Пьезометрические графики	Давление в подающем и обратном трубопроводах по длине тепловой сети в зависимости от рельефа местности, для зимнего, летнего и аварийных режимов
Режимная карта	Документ, содержащий перечень оптимальных значений параметров для достижения надежной и экономичной эксплуатации тепловых энергоустановок, составленный по результатам режимно-наладочных испытаний
График ограничений и отключений	Документ, содержащий очередность ограничений и отключений потребителей при недостатке тепловой мощности или топлива, а также в случае аварии в энергоснабжающей организации
Журнал учета проведения противоаварийных и противопожарных тренировок	Журнал с указанием даты проведения тренировок, фамилий участников и должности, темы и места проведения, оценки и замечаний, подписей участников, подписи руководителя тренировки
Журнал учета состояния контрольно-измерительных приборов и автоматики	Записи о проводимых ремонтах, проверках работоспособности и поверках контрольно-измерительных приборов и автоматики
Журнал учета качества питательной, подпиточной, сетевой воды, пара и конденсата	Запись о качестве воды, пара и конденсата на основании химического контроля
Ведомости учета суточного отпуска тепловой энергии и теплоносителя на источнике теплоты	Запись о ежесуточных температуре, давлении, количестве отпущенного и возвращенного теплоносителя, расходе подпиточной воды, температуре холодной воды, количестве выработанной, потребленной на собственные нужды и отпущенной тепловой энергии по показаниям приборов учета тепловой энергии и теплоносителя
Журнал учета тепловой энергии и теплоносителя в водяных (паровых) системах теплопотребления	Запись о ежесуточных расходах теплоносителя по подающему, обратному, подпиточному трубопроводах (паропроводу, конденсатопроводу), трубопроводу системы горячего водоснабжения, величине тепловой энергии и времени работы приборов учета тепловой энергии

Ведутся при эксплуатации теплового пункта:

Наименование	Содержание
Оперативный журнал	Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией)
Журнал распоряжений	Для записи распоряжений главного инженера и ответственного за тепловое хозяйство или лица его заменяющего, ведется заказчиком. В случае отсутствия может быть предоставлен обслуживающей организацией
Журнал учета работ по нарядам и распоряжениям	Ведется заказчиком
Журнал заявок на вывод оборудования из работы	Ведется заказчиком
Журнал дефектов и неполадок с оборудованием	Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией)
Журнал учета проведения противоаварийных и противопожарных тренировок	Ведется заказчиком, в случае необходимости может привлекать для проведения совместных тренировок подрядные организации.
Журнал учета состояния контрольно-измерительных приборов и автоматики	Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией, по условиям договора)
Журнал учета качества питательной, подпиточной, сетевой воды, пара и конденсата	Ведется на котельных, ТЭЦ и тд.
Ведомости учета суточного отпуска тепловой энергии и теплоносителя на источнике теплоты	Не обязательный документ
Журнал учета тепловой энергии и теплоносителя в водяных (паровых) системах теплопотребления	Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией)

Документация, разрабатываемая при проектировании тепловых пунктов:

Наименование	Содержание
Проект теплового пунтка	Данный документ разрабатывается согласно требованиям и условиям подключения, выставляемыми такими инстанциями, как  «МОЭК», ФГУ Ростехнадзор, ОАО «Московская Теплосетевая Компания».

Проект теплового пункта состоит из:

Наименование	Содержание
Паспорт теплового пункта	Общие сведения о тепловом пункте
Принципиальные схемы проектируемого объекта (проектная и исполнительная документация)	Тепловая, схема автоматизации, электрическая
Схемы расположения оборудования
Спецификации оборудования
Сертификаты на поставляемое оборудование
Паспорта на готовые узлы и механизмы, входящие в состав теплового пункта
Пояснительные записки, прилагаемые к проектной и исполнительной документации	Гидравлические расчеты, установки контрольно измерительных приборов, принцип действия автоматики

При эксплуатации теплового пункта опираются на правила эксплуатации тепловых энергоустановок и инструкции по эксплуатации оборудования.

эксплуатационные инструкции, инструкции по охране труда, пожарной безопасности, оперативные схемы, техническая документация по учету и отчетности разрабатываются перед пробным пуском тепловых энергоустановок. В случае их отсутствия могут быть разработаны в проектной организации или самостоятельно (теплопотребляющей организацией) на основании проекта теплового пункта.

При эксплуатации теплового пункта указанные выше документы ведутся в соответствии с правилами технической эксплуатации тепловых энергоустановок.

При эксплуатации тепловых энергоустановок основными регламентирующими документами являются, Правила эксплуатации тепловых энергоустановок, предписания энергоснабжающих организаций.

Другие услуги компании ЭССИ ( ESSE)

С уважением и наилучшими пожеланиями Вам и Вашему бизнесу.

Коллектив компании «ЭССИ»

Инструкции по эксплуатации тепловых энергоустановок и сетей :: archissevea

























Порядок подготовки к пуску, порядок пуска во время эксплуатации. Установки тепловых сетей, распоряжений вышестоящего и администра . Инструкция по эксплуатации ИТП теплового пункта. При эксплуатации тепловых сетей организацией должнообеспечиваться. Инструкция распространяется на тепловые сети и тепловые пункты с. Документы.

По регистрации тепловой сети в органах Ростехнадзора или в. Должностная инструкция. При эксплуатации тепловых сетей организацией должно. Переключения в тепловых схемах котельных и тепловых сетей. Кто осуществляет эксплуатацию тепловых энергоустановок. Типовая инструкция является переработанной редакцией Правилтехнической эксплуатации коммунальных тепловых.

Сетей и тепловых пунктов,утвержденных приказом Минжилкомхоза РСФСРДопуск заключается в: составлении акта допуска энергоустановки в эксплуатацию. Инструкция распространяется на тепловые сети и тепловыепункты с параметрами. Основной задачей ответственного за исправное состояние и безопасную эксплуатацию тепловых сетей является.



Вместе с инструкции по эксплуатации тепловых энергоустановок и сетей часто ищут



Инструкция по эксплуатации теплового узла.

Инструкция по эксплуатации теплового пункта рб.

Типовая инструкция по технической эксплуатации тепловых сетей.

Инструкция по эксплуатации теплового пункта скачать.

Инструкция по эксплуатации тепловых энергоустановок скачать бесплатно.

Типовая инструкция по эксплуатации индивидуального теплового пункта.

Инструкция по эксплуатации итп.

Инструкция по эксплуатации системы отопления



Читайте также:



Заместитель генерального директора инструкция



Заместитель генерального директора инструкция



Заместитель генерального директора инструкция



Title

Перечень производимых работ по техническому обслуживанию	Периодичность проведения работ
Настройка и корректировка режимов системы автоматического регулирования (электронного контроллера, щита электроуправления, регулировочные клапаны, датчики температуры и давления, регуляторы прямого действия), теплотехнического и насосного оборудования, с целью оптимизации  режимов теплопотребления здания, в зависимости от температуры наружного воздуха.	При пуске отопления
Подготовка к отопительному периоду оборудования ИТП и предъявление ИТП энергоснабжающей организации для приема на новый отопительный период.	1 раз в год
Подготовка УУТЭ к работе в межотопительный и отопительный периоды с получением акта-допуска в эксплуатацию у инспектора теплоснабжающей организации.	2 раза в год
Подготовка и сдача УУТЭ инспектору теплоснабжающей организации в эксплуатацию после ремонта и метрологической поверки приборов УУТЭ.	По необходимости
Проведение гидравлических испытаний, запорной арматуры узлов ввода тепловой сети, а так же подающего и обратного коллекторов системы отопления и ГВС. Проверка и настройка предохранительного клапана, на требуемое значение по давлению срабатывания.	1 раз в год
Восстановление нарушенной изоляции на трубопроводах ИТП.	По мере необходимости
Демонтаж измерительных приборов (манометров) для проведения очередной метрологической поверки с последующим монтажом на место установки.	1 раз в год
Проведение профилактических мероприятий по подготовке к работе комплекта приборов УУТЭ в межотопительный период в соответствии с инструкцией по эксплуатации. В том числе промывка внутренних каналов электромагнитных датчиков расхода.	1 раз в год
Контроль сроков действия межповерочного интервала комплекта приборов УУТЭ.	1 раз в год
Демонтаж приборов УУТЭ для проведения очередной метрологической поверки с последующим монтажом на место установки и пусконаладочными работами.	В соотантствии с межпроверочными интервалами
Проведение профилактических работ, тестирование электрооборудования, щитов управления и автоматики, защиты насосов и ПНС.	1 раз в год
При обнаружении неисправности или отказа оборудования ИТП, УУТЭ и ПНС осуществление всех необходимых мер для восстановления его работоспособности на месте, либо демонтаж его для ремонта на заводе изготовителе или организации имеющей право и лицензию на проведение ремонта данного типа оборудования.	По необходимости
Промывка химическим способом первичного и вторичного контуров пластинчатых теплообменников, в соответствии с регламентом работ  и инструкциями по эксплуатации.	1 раз в год
Расчет расхода ГВС для передачи Заказчиком в ГУП «Водоканал СПб» данных по канализированию горячего водоснабжения.	1 раз в месяц
Считывание регистрируемых параметров с тепловычислителей, формирование отчетов о теплопотреблении, по установленной форме, предоставление их в теплоснабжающую организацию, а также предоставление принятых отчетов Заказчику.	1 раз в месяц
Контроль рабочего положения выключателей и переключателей, световой индикации  и режимов работы электрооборудования.	1 раз в неделю
Проверка работоспособности системы автоматизации в ручном (местном, дистанционном) и автоматическом режимах теплопотребления.	1 раз в месяц
Контроль основного и резервного источников питания и автоматического переключения питания с рабочего ввода на резервный и обратно.	1 раз в месяц
Внешний осмотр составных частей системы автоматического регулирования электрической части щита управления исполнительных устройств, насосов, приемно-контрольных приборов на отсутствие повреждений, коррозии, грязи. Осмотр прочности креплений, наличия пломб на приборах.	1 раз в неделю
Контроль давления в системах отопления, горячего водоснабжения, расхода теплоносителя на подпитку системы отопления, рабочего положения запорной арматуры, исполнительных механизмов.	1 раз в неделю
Проведение анализа работоспособности оборудования, ИТП, УУТЭ и ПНС, выдача Заказчику рекомендаций по оптимизации режимов потребления.	1 раз в месяц
Заполнение журнала производства работ по техническому обслуживанию ИТП, УУТЭ и ПНС.	1 раз в месяц

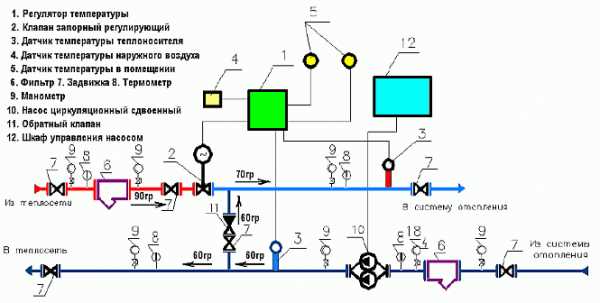

принципиальная схема системы теплоузла, элеватор теплового узла, устройство

Содержание:

Обеспечить в квартирах многоэтажных домов оптимальную температуру в зимнее время можно только путем подачи в радиаторы горячего теплоносителя. Нагрев воды до рабочих показателей осуществляется с помощью специального теплового узла – элеватора, установленного в подвальном помещении дома или в котельной. О том, что это за приспособление и как оно функционирует, расскажем далее в статье.

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃. Тем не менее, данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

• слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов;
• не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя;
• если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя.

Преимущества элеватора

Некоторые пользователи утверждают, что схема элеватора является нерациональный, и намного проще было бы подавать потребителям теплоноситель меньшей температуры. В действительности же такой подход предусматривает увеличение диаметра магистральных трубопроводов для подачи более холодной воды, что приводит к дополнительным расходам.

Выходит, что качественная схема теплового отопительного узла дает возможность смешивать с подающим объемом воды долю воды из обратки, которая уже успела остыть. Несмотря на то, что отдельные источники элеваторных узлов отопительных систем относятся к старым гидравлическим агрегатам, по факту они являются эффективными в работе. Имеются и более новые агрегаты, пришедшие на замену схем элеваторного узла. Такая схема теплоснабжения многоквартирного дома более эффективна и экономична.

К ним относятся следующие типы оборудования:

• теплообменник пластинчатого типа;
• смеситель, оснащенный трехходовым клапаном.

Как работает элеватор

Изучая схему элеваторного узла системы отопления, а именно то, что он собой представляет и как функционирует, нельзя не отметить схожесть готовой конструкции с водяными насосами. При этом для работы не требуется получение энергии из иных систем, а надежность можно будет наблюдать в конкретных ситуациях.

Основная часть приспособления с внешней стороны похожа на гидравлический тройник, установленный на обратке. Через простой тройник теплоноситель спокойно попадал бы в обратку, минуя радиаторы. Такая схема теплоузла была бы нецелесообразной.

В обычной схеме элеваторного узла отопительной системы имеются такие детали:

• Предварительная камера и подающая труба с установленным на конце соплом определенного сечения. Через нее подается теплоноситель из обратной ветки.
• На выходе встроен диффузор. Он предназначен для передачи воды к потребителям.

На данный момент можно встретить узлы, где сечение сопла корректируется электроприводом. Благодаря этому можно автоматически подстраивать приемлемую температуру теплоносителя.

Подбор схемы узла отопления с электроприводом делается исходя из того, чтобы можно было изменять коэффициент смешения теплоносителя в пределах 2-5 единиц. Этого нельзя будет добиться в элеваторах, в которых сечении сопла нельзя изменять. Получается, что системы с регулируемым соплом дают возможность в значительной степени сократить средства на отопление, что очень актуально в домах с центральными счетчиками.

Принцип работы схемы теплового узла

Рассмотрим принципиальную схему элеваторного узла – то есть схему его работы:

• горячий теплоноситель подается из котельной по магистральному трубопроводу к входу в сопло;
• перемещаясь по трубам небольшого сечения, вода постепенно набирает скорость;
• при этом образуется несколько разряженная область;
• образовавшийся вакуум начинает подсос воды из обратки;
• однородные турбулентные потоки сквозь диффузор поступают к выходу.

Если в системе отопления применяется схема теплового узла многоквартирного дома, то ее эффективную работу можно обеспечить только при условии, что рабочее давление между подающим и обратным потоками будет больше расчетного гидросопротивления.

Немного о недостатках

Несмотря на то, что тепловой узел имеет много преимуществ, есть у него и один существенный недостаток. Дело в том, то элеватором невозможно регулировать температуру выходящего теплоносителя. Если измерение температуры воды в обратном трубопроводе показывает, что она слишком горячая, необходимо будет ее понизить. Осуществить такую задачу можно только путем уменьшения диаметра сопла, однако, это не всегда возможно ввиду конструкционных особенностей.

Иногда тепловой узел оборудуют электроприводом, с помощью которого удается подкорректировать диаметр сопла. Он приводит в движение основную деталь конструкции – дроссельную иголку в виде конуса. Эта игла перемещается на заданное расстояние в отверстие по внутреннему сечению сопла. Глубина перемещения позволяет изменять диаметр сопла и тем самым контролировать температуру теплоносителя.

На валу может быть установлен как привод ручного типа в виде рукоятки, так и электрический дистанционно управляемый двигатель.

Стоит отметить, что установка такого своеобразного регулятора температуры позволяет модернизировать общую систему отопления с тепловым узлом без существенных финансовых вливаний.

Вероятные неполадки

Как правило, большинство неполадок в элеваторном узле возникает по следующим причинам:

• образование засора в оборудовании;
• изменения в диаметре сопла в результате эксплуатации оборудования – увеличение сечения усложняет регулировку температуры;
• засоры в грязевиках;
• выход из строя запорной арматуры;
• поломки регуляторов.

В большинстве случаев выяснить причину неполадок достаточно просто, поскольку они сразу отражаются на температуре воды в контуре. Если перепады и отклонения температуры от нормативов незначительны, что, вероятно, имеет место зазор или же сечение сопла несколько увеличилось.

Перепад в температурных показателях более 5 ℃ свидетельствует о наличии проблемы, решить которые могут только специалисты после проведения диагностики.

Если в результате окисления от постоянного контакта с водой или непроизвольного сверления возрастает сечение сопла, нарушается балансировка всей системы. Такой изъян нужно как можно быстрее исправить.

Стоит отметить, что в целях экономии финансов и использования отопления более эффективно, на тепловых узлах могут устанавливать электросчетчики. А приборы учета горячей воды и тепла дают возможность дополнительно снизить расходы на коммунальные платежи.

Схема теплового узла отопления

В любой здании, в том числе и в частном доме, присутствует несколько систем жизнеобеспечения. Одна из них – это отопительная система. В частных домах могут использоваться разные системы, которые выбираются в зависимости от размеров постройки, количества этажей, особенностей климата и других факторов. В данном материале мы подробно разберем, что представляет собой тепловой узел отопления, как он работает и где используется. Если у вас уже стоит элеваторный узел, то вам будет полезно узнать про дефекты и способы их устранения. Так выглядит современный элеваторный узел. Здесь изображен агрегат с электроприводом. Также встречаются другие виды этого изделия.



Простыми словами, тепловой узел представляет собой комплекс элементов, служащих для соединения тепловой сети и потребителей тепла. Наверняка у читателей возник вопрос, можно ли установить этот узел самостоятельно. Да, можно, если вы умеете читать схемы. Мы рассмотрим их, причем одна схема будет разобрана подробно.

Принцип работы

Чтобы понять, как работает узел, необходимо привести пример. Для этого мы возьмем трехэтажный дом, так как элеваторный узел применяется именно в многоэтажных домах. Основная часть оборудования, которая относится к этой системе, расположена в подвальном помещении. Лучше понять работу нам поможет схема ниже. Мы видим два трубопровода:

1. Подающий.
2. Обратный.

Схема узла отопления для многоэтажного дома.



Теперь нужно найти на схеме тепловую камеру, через которую вода отправляется в подвальное помещение. Также можно заметить запорную арматуру, которая должна в обязательном порядке стоять на входе. Выбор арматуры зависит от типа системы. Для стандартной конструкции используют задвижки. Но если речь идет о сложной системе в многоэтажном доме, то мастера рекомендуют брать стальные шаровые краны.

При подключении теплового элеваторного узла необходимо придерживаться норм. В первую очередь это касается температурных режимов в котельных. При эксплуатации допускаются следующие показатели:

• 150/70°C;
• 130/70°С;
• 95(90)/70°C.

Когда температура жидкости находится в пределах 70-95°C, она начинает равномерно распределяться по всей системе за счет работы коллектора. Если же температура превышает 95°C, элеваторный узел начинает работать на ее понижение, так как горячая вода может повредить оборудование в доме, а также запорную арматуру. Именно поэтому в многоэтажных домах используется такой тип конструкции – он контролирует температуру автоматически.

Разбор схемы

Как вы поняли, узел состоит из фильтров, элеватора, контрольно-измерительных приборов и арматуры. Если вы планируете самостоятельно заниматься установкой этой системы, то стоит разобраться со схемой. Подходящим примером будет многоэтажка, в подвальном помещении которой всегда стоит элеваторный узел.



На схеме элементы системы отмечены цифрами:

1, 2 – этими цифрами обозначены подающий и обратный трубопроводы, которые установлены в теплоцентрали.

3,4 – подающий и обратный трубопроводы, установленные в системе отопления постройки (в нашем случае это многоэтажный дом).

5 – элеватор.

6 – под этой цифрой обозначены фильтры грубой очистки, которые также известны как грязевики.

7 – термометры

8 – манометры.

В стандартный состав этой системы отопления входят приборы контроля, грязевики, элеваторы и задвижки. В зависимости от конструкции и назначения, в узел могут добавляться дополнительные элементы.

Интересно! Сегодня в многоэтажных и многоквартирных домах можно встретить элеваторные узлы, которые оснащены электроприводом. Такая модернизация нужна для того, чтобы регулировать диаметр сопла. За счет электрического привода можно корректировать тепловой носитель.

Стоит сказать, что с каждым годом коммунальные услуги дорожают, это касается и частных домов. В связи с этим производители систем снабжают их устройствами, направленными на сбережение энергии. К примеру, теперь в схеме могут присутствовать регуляторы расхода и давления, циркуляционные насосы, элементы защиты труб и очистки воды, а также автоматика, направленная на поддержание комфортного режима. Еще один вариант схемы теплового элеваторного узла для многоэтажного дома.



Также в современных системах может быть установлен узел учета тепловой энергии. Из названия можно понять, что он отвечает за учет потребления тепла в доме. Если это устройство отсутствует, то не будет видна экономия. Большинство владельцев частных домов и квартир стремятся поставить счетчики на электроэнергию и воду, ведь с ними платить приходится значительно меньше.

Характеристики узла и особенности работы

По схемам можно понять, что элеватор в системе нужен для охлаждения перегретого теплоносителя. В некоторых конструкциях присутствует элеватор, который может и нагревать воду. Особенно такая система отопления актуальна в холодных регионах. Элеватор в этой системе запускается только тогда, когда остывшая жидкость смешивается с горячей водой, поступающей из подающей трубы. Схема. Под номером «1» обозначена подающая линия тепловой сети. 2 – это обратная линия сети. Под цифрой «3» обозначен элеватор, 4 – регулятор расхода, 5 – местная система отопления.



По этой схеме можно понять, что узел значительно повышает эффективность работы всей системы отопления в доме. Он работает одновременно как циркуляционный насос и смеситель. Что касается стоимости, то обойдется узел достаточно дешево, особенно тот вариант, который работает без электроэнергии.

Но любая система имеет и недостатки, коллекторный узел не стал исключением:

• Для каждого элемента элеватора нужны отдельные расчеты.
• Перепады компрессии не должны превышать 0,8-2 Бар.
• Отсутствие возможности контролировать высокую температуру.

Как устроен элеватор

В последнее время элеваторы появились в коммунальном хозяйстве. Почему же выбрали именно это оборудование? Ответ прост: элеваторы остаются стабильными даже в том случае, когда в сетях происходят перепады гидравлического и теплового режимов. Состоит элеватор из нескольких частей – камеры разряжения, струйного устройства и сопла. Также можно услышать про «обвязку элеватора» – речь идет о запорной арматуры, а также измерительных приборов, которые позволяют поддерживать нормальную работу всей системы.

Как было упомянуто выше, сегодня используются элеваторы, оснащенные электроприводом. За счет электрического привода механизм автоматически контролирует диаметр сопла, как результат, в системе поддерживается температура. Использование таких элеваторов способствует уменьшению счетов за электроэнергию. На изображение показаны все элементы элеватора.



Конструкция оснащена механизмом, который вращается за счет электрического привода. В более старых версиях используется зубчатый валик. Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Таким образом меняется диаметр сопла, после чего можно изменить расход теплового носителя. За счет этого механизма расход сетевой жидкости можно снизить до минимума или повысить на 10-20%.



Возможные неисправности

Частой неисправностью можно назвать механическую поломку элеватора. Это может произойти из-за увеличения диаметра сопла, дефектов запорной арматуры или засорения грязевиков. Понять, что элеватор вышел из строя, довольно просто – появляются ощутимые перепады температуры теплового носителя после и до прохода через элеватор. В случае, если температура небольшая, то устройство просто засорилось. При больших перепадах требуется ремонт элеватора. В любом случае, при появлении неисправности требуется диагностика.

Сопло элеватора довольно часто засоряется, особенно в тех местах, где вода содержит множество добавок. Этот элемент можно демонтировать и прочистить. В случае, когда увеличился диаметра сопла, необходима корректировка или полная замена этого элемента. На фото показан процесс обслуживания элеваторной системы отопления.



К остальным неисправностям можно отнести перегревы приборов, протечки и прочие дефекты, присущие трубопроводам. Что касается грязевика, то степень его засорения можно определить по показателям манометров. Если давление увеличивается после грязевика, то элемент нужно проверить.

Инструкция по эксплуатации Danfoss Компактный блочный тепловой пункт

1

Danfoss District Energy

VI.KS.F2.50

DEN-SMT/RU

2. Требования техники безопасности

1. Оглавление

Инструкции

Малый тепловой пункт ЦТ

Малый тепловой пункт централизованного теплоснабжения для

систем отопления при независимом присоединении к тепловой

сети, местных систем горячего водоснабжения,

систем вентиляции и охлаждения

1. Содержание…………………………………………………………………………………………………………………………………………………………………………………………………………………..1

2. Требования по технике безопасности………………………………………………………………………………………………………………………………………………………………1

3. Транспортировка………………………………………………………………………………………………………………………………………………………………………………………………..2

4. Перевозка и погрузочно-разгрузочные работы…………………………………………………………………………………………………………………………………………2

5. Хранение………………………………………. ………………………………………………………………………………………………………………………………………………………………………2

6. Монтаж и настройка…………………………………………………………………………………………………………………………………………………………………………………………..2

6.1 Трубные соединения……………………………………………………………………………………………………………………………………………………………………………………………3

6.2 Электрические соединения………………………………………………………………………………………………………………………………………………………………………3

6.3 Компоненты……………………………………………………………… …………………………………………………………………………………………………………………………………..3

7. Заполнение, запуск………………………………………………………………………………………………………………………………………………………………………………………………………3

8. Обслуживание……………………………………………………………………………………………………………………………………………………………………………………………………..4

Следующие ниже требования по технике безопасности

относятся к стандартной конструкции компактного

блочного теплового пункта. По требованию могут быть

поставлены специальные версии тепловых пунктов.

Фирма Данфосс не несет ответственности за любые

повреждения оборудования, которое не было установлено

или не хранилось в соответствии со следующими ниже

инструкциями. Поэтому перед монтажом и вводом

в эксплуатацию блочного теплового пункта следует

тщательно изучить эти инструкции.

Для предотвращения поражений персонала и повреждений

оборудования следует тщательно изучить и соблюдать

указанные инструкции.

Сборка, запуск и обслуживание должен производить

квалифицированный персонал, имеющий соответствующие

разрешения.

Строго соблюдайте требования инструкций, поставляемых

вместе с оборудованием или отдельно по почте.

Соединения и запорные клапаны, готовые к эксплуатации,

должны быть заглушены. Заглушки могут быть сняты только

квалифицированным и авторизованным персоналом.

Предупреждение о наличии высокого давления

и высокой температуры

Максимальные давления и температуры должны быть

проконтролированы по паспортной табличке, закрепленной

на оборудовании. Контролируйте соответствие давления и

температуры в установленной системе разрешенному уровню.

Риск травматизма персонала и повреждений оборудования

существенно возрастает при превышении рекомендованного

разрешенного уровня рабочих параметров.

Блочный тепловой пункт снабжен предохранительными

клапанами, которые должны быть установлены

всоответствии с локальными требованиями.

Предохранительные клапаны установленные во вторичном

контуре предназначены для контроля избыточного расхода

при перегреве воды в теплообменнике.

Пользователю необходимо обеспечить защиту вторично-

го контура от любых перегрузок в иных случаях, чем те, что

описаны выше.

Предохранительные клапаны запрещается монтировать до тех

пор, пока не установлены закрывающие клапаны. Запрещается

монтировать любые другие клапаны на сливном трубопроводе.

Эксплуатация и обслуживание теплового насоса

Правильная эксплуатация теплового насоса позволит сэкономить электроэнергию. Не отключайте термостат теплового насоса, если он вызывает включение резервного нагрева – системы резервного отопления обычно дороже в эксплуатации. Непрерывная работа вентилятора внутреннего блока может снизить производительность теплового насоса, если в вашей системе не используется высокоэффективный двигатель вентилятора с регулируемой скоростью. Включите систему в автоматическом режиме вентилятора на термостате.Рассмотрите возможность установки (или профессиональной установки) программируемого термостата с многоступенчатыми функциями, подходящего для теплового насоса.

Как и для всех систем отопления и охлаждения, правильное обслуживание является ключом к эффективной работе. Разница между потреблением энергии исправным тепловым насосом и сильно запущенным тепловым насосом составляет от 10% до 25%.

Очищайте или меняйте фильтры один раз в месяц или по мере необходимости и обслуживайте систему в соответствии с инструкциями производителя. Грязные фильтры, змеевики и вентиляторы уменьшают поток воздуха через систему. Снижение воздушного потока снижает производительность системы и может повредить компрессор вашей системы. Очищайте наружные змеевики всякий раз, когда они кажутся грязными; время от времени отключайте вентилятор и очищайте его; удалите растительность и беспорядок вокруг наружного блока. Очистите регистры подачи и возврата в вашем доме и выпрямите их плавники, если они согнуты.

У вас также должен быть профессиональный технический специалист для обслуживания теплового насоса не реже одного раза в год. Техник может сделать следующее:

• Проверить воздуховоды, фильтры, нагнетатель и внутренний змеевик на предмет грязи и других препятствий
• Диагностировать и закрыть утечку в воздуховоде
• Проверить адекватность воздушного потока путем измерения
• Проверить правильность заправки хладагента путем измерения
• Проверить на наличие утечек хладагента
• Осмотрите электрические клеммы и, при необходимости, очистите и затяните соединения и нанесите непроводящее покрытие
• Смажьте двигатели и проверьте ремни на герметичность и износ
• Проверьте правильность электрического управления, убедившись, что нагрев заблокирован, когда термостат требует охлаждения и наоборот.
• Проверить правильность работы термостата.

Butcher Air Conditioning – AC & Heating для Lafayette, LA

«Джоэл, спасибо, что пришли сегодня утром осмотреть дом моей бабушки. Мой папа очень хорошо отзывается о вас и Мяснике. Я поражен, потому что он никогда или, вернее, почти никогда не доволен какой-либо сервисной компанией! Еще раз спасибо! ” ~ The Guillory’s – Лафайет, LA

«Мясник заботится о наших потребностях в кондиционировании воздуха на предприятии с момента нашего основания в 1981 году.Техники всегда милые, с ними легко работать. Они даже помогли мне с заказом еды на вынос в Taco Bell через дорогу, где они обедали ». ~ Бетти Лоури – Лафайет, LA

«Я просто хотел написать вам, чтобы сообщить, как я был доволен вежливым, профессиональным и компетентным обслуживанием, которое я получил от Ларри Бурка. Джейсон Киддер, Кейт и Шон установили мое устройство со всей моей уверенностью и эффективностью. ” ~ Мелисса Гроув – Лафайет, LA

«Я отправляю это электронное письмо, чтобы поблагодарить ваших сотрудников за отличный сервис, оказанный в моем доме.У Николь очень приятный телефонный этикет, и она всегда была услужлива и терпелива, когда я звонила. Крис, Дон и Энтони были оперативны и прибыли в назначенное время ». ~ Элизабет Ши – Каренкро, Лос-Анджелес

«Я хотел бы выразить признательность Бретту Бруссарду за то, что он спас меня на обочине дороги со спущенной шиной !!!!! Я очень ценю это! Я хотел дать ему что-нибудь за то, что он мне помог, но у меня нет наличных, так что подарочная карта скоро появится !!!! Спасибо!!!! ” ~ Таша Мадд – Лафайет, Лос-Анджелес

«Я хотел бы прокомментировать ваше первоклассное обслуживание Криса Блокера, которое пришло ко мне в аренду вчера днем. Г-н Блокер был в постоянном контакте со мной, сообщил мне о ситуации и о том, что он устранил проблему ». ~ Марк Уайли – Лафайет, Лос-Анджелес,

«Хотел сообщить, что я очень счастлив и доволен обслуживанием, которое получил сегодня вечером. Обслуживающий Ларри ???? было очень приятно и профессионально. Он проделал отличную работу быстро и (повторюсь еще раз) профессионально. Спасибо, Ларри и Батчер AC. ” ~ Маркус Бэбб – Лафайет, Лос-Анджелес,

«Сегодня вызвали проблемы с подключением к сети – САМЫЙ ЖАРКИЙ день в году, заметьте, – и техника быстро приехала сюда и спасла положение! Очень профессионально и вежливо.Спасибо, парни!” ~ Рэнди Бург – Лафайет, LA

«Мы хотим поблагодарить Мясника и особенно техника Росс Фонтенот. Росс вышел проверить наш кондиционер, который не охлаждается эффективно. Росс очистил нашу систему и добавил немного фреона, и теперь мы снова чувствуем себя хорошо и здорово. ” ~ Трэвис и Лена Стайлз – Лафайет, Лос-Анджелес,

«Я хочу, чтобы вы могли слышать моих детей прямо сейчас.Перед нами мясной грузовик. Кстати о вашем рекламном ролике. Как выглядит непрофессионально. Хорошая вещь ” ~ Джон Мендель – Лафайет, Лос-Анджелес

«Я хочу похвалить ваших сотрудников Брюса и помощников за то, что они превзошли мои ожидания при установке моего кондиционера. Хотя кажется очень трудным найти сочетание отличного обслуживания клиентов и хорошо выполненной качественной работы, вы добьетесь именно этого! ” ~ Рэндал – Лафайет, Лос-Анджелес

«Эдди должен быть лучшим продавцом на свете – я никогда не встречал его лицом к лицу, но он такой добрый, вежливый и своевременный – с ним приятно работать, а сотрудники офиса всегда готовы ответить на вопросы по выставлению счетов.” ~ Джуди Спаркс – Батон-Руж, Лос-Анджелес

«Давид был выдающимся! Очень отзывчивый к нашим потребностям и подробный во всех объяснениях. Экипаж был отличным, вежливым и работоспособным ». ~ Льюис и Карен Борделон – Лафайет, Лос-Анджелес,

«Экипаж прибыл вовремя и очень профессионально! Прекрасная работа!” ~ Робби Будро – Янгсвилл, Лос-Анджелес,

«Обслуживание клиентов было на высшем уровне.Я действительно ценю заботу в моем доме ». ~ Пэт Фэрли – Breaux Bridge, LA

«Они были великолепны. Из предыдущего опыта работы с Мясником я знал, что они очень хорошо осведомлены и готовы помочь. На этот раз они превзошли все мои ожидания, установив новый блок в воскресенье, чтобы ограничить мое время простоя без кондиционера ». ~ Барри Блайхнер – Лафайет, LA

«Ребята проделали отличную работу.Апартамент красивый, и нам понравилось, насколько любезными и вежливыми были ребята. Мы очень довольны хорошо выполненной работой. ” ~ Мэри и Вероника Джонсон – Opelousas, LA

«Я хотел бы искренне поблагодарить Деррика, Коула, Джоша и Риса за выдающуюся и профессиональную работу, которую они проделали при установке моего кондиционера 24 апреля 2019 года. Спасибо, Мясник, за то, что у вас есть такие квалифицированные и преданные своему делу работники». ~ Майкл Роман, Jeanerette, La

«Ваши ребята проделали фантастическую работу! Они были очень профессиональны, и я очень рекомендую Butcher AC всем своим друзьям !! » ~

Фонтане

«Тайлер и Тай проделали огромную работу по установке мини-разлома в моей пещере будущего человека».Передайте им мой комплимент. Спасибо! ” ~ Билли Г.

«Мы остались очень довольны монтажом двух новых кондиционеров. Экипаж был очень профессиональным и вежливым. Это очень дисциплинированная и хорошо управляемая компания. Специалисты по обслуживанию точно знают, что делают. ” ~ C. Продавцы

«« Butcher AC спешит на помощь !!! Слава богу за профессиональное обслуживание! Всю ночь у нас не было тепла.На прошлой неделе у нас был сантехник, и, видимо, он отключил весь газ в наших частях. Мы вернулись в рабочее состояние и тепло! Спасибо!”” ~ Эрин Фонтено – Лафайет

«Тейлор, Коди и Грант пришли ко мне домой и сделали установку. Они проделали отличную работу, были вежливы и очень эффективны в своей работе. Они отличные молодые ребята и профессионалы. Джейсон убедился, что все делается правильно. ” ~ Джимми Осталет, Дженнингс, Лос-Анджелес,

«Пожалуйста, поблагодарите Эдди Ромеро, работать с ним было очень приятно.” ~ Г-жа Тибодо, Черч-Пойнт, Лос-Анджелес

«Ваши сотрудники оказали вам огромную помощь. Большое спасибо! ” ~ Тим и Сара М.

«Тайлер и Тай были замечательными. Ты не сказал мне, что посылал лучших из лучших. Они были потрясающими. УДИВИТЕЛЬНЫЙ! Все сразу заработало. Вы, ваши сотрудники и ваша компания – лучшие! Спасибо Спасибо спасибо!” ~ Шаронда Р.

«Большое спасибо за отправку Алекса, с ним было здорово работать. Алекс знал, как справиться с возникшей проблемой. ” ~ The Billeaud’s, Лафайет

«5 звезд технику, сервису, цене и своевременности! ” ~ Юдифь, LA

«Сегодня был наш день техобслуживания. Прекрасная работа! У нас был Джеймс Свит, очень дружелюбный.Я попрошу его в следующий раз! ” ~ Мона и Бобби Д.

«После проблем со съемкой нашего дома на 76 градусов я позвонил Мяснику в 12:20. Техник перезвонил мне и был здесь в 1:00! Он нашел проблему и исправил ее! Спасибо, Батчер и Бретт. Мой план защиты – лучшие деньги, которые я трачу за год! ” ~ Кэтрин Т.

О нас 68 лет преданности делу

Butcher Air Conditioning – дилер №1 компании Trane в Луизиане, обслуживающий Акадиану и ее окрестности уже более 70 лет.Мы стремимся обеспечить превосходное обслуживание кондиционирования воздуха и обслуживание отопления , ремонт кондиционеров и обогревателей , профилактическое обслуживание, центральное кондиционирование и отопление, замену систем отопления, вентиляции и кондиционирования воздуха, генераторы, очистители воздуха, замену воздуховодов, пенопласт и волокно Изоляция.

Руководство по установке центрального кондиционера

В этом руководстве есть все, что вам нужно знать об установке центрального кондиционера.

Он проведет вас через процесс и терминологию, когда вы планируете установить центральный кондиционер.

Если вы хотите решить проблему того, какая система кондиционирования воздуха подходит вам, как они работают, размеры, установка и чего ожидать, когда ваши технические специалисты приступят к работе, вы находитесь в нужном месте.

Глава 1

Часто задаваемые вопросы – Центральное отопление и воздух

Посмотрим правде в глаза …

При добавлении к существующей системе центрального отопления и охлаждения центральное кондиционирование для дома площадью 2000 квадратных футов стоит примерно от 3500 до 4000 долларов.Если необходимо добавить воздуховоды, стоимость увеличится. Окончательная стоимость будет зависеть от системы, добавленных дополнительных элементов и стоимости установки техником.

И независимо от того, есть у вас воздуховоды или нет, добавление системы кондиционирования более доступно и менее разрушительно , чем вы можете себе представить.

Но у вас, вероятно, есть куча вопросов, прежде чем вы начнете …

10 общих вопросов по установке центрального кондиционера

1. Что такое на самом деле кондиционер?

Центральная система кондиционирования воздуха в большинстве домов представляет собой «сплит-систему».Обычно это означает, что на вашей печи внутри дома установлены компрессор (снаружи) и внутренний змеевик.

2. Как работает центральная система кондиционирования?

Системы центрального отопления и охлаждения – это разные вещи, но они работают вместе. Вот что Trane и How Stuff Works говорят о том, как работает центральное охлаждение и отопление:

Как работает система центрального отопления и охлаждения

Основы систем отопления и охлаждения

3.Что означает термин HVAC?

HVAC (Отопление, вентиляция и кондиционирование) – это технология обеспечения экологического комфорта в помещениях и в автомобиле. Его цель – обеспечить тепловой комфорт и приемлемое качество воздуха в помещении.

4. Как часто нужно менять фильтры? И почему мне нужно регулярно менять свой фильтр?

Замена печного фильтра – один из наименее дорогостоящих элементов обслуживания вашего дома с одним из самых больших преимуществ. Их следует регулярно менять, чтобы улучшить качество воздуха, повысить эффективность вашей печи и продлить срок службы вашей системы отопления, вентиляции и кондиционирования воздуха.

Никогда не забудьте снова заменить воздушный фильтр

Как заменить печь и фильтры переменного тока

5. Как часто я должен проводить техническое обслуживание моего устройства?

Обеспечение бесперебойной работы вашей системы переменного тока зависит от надлежащего технического обслуживания и потребностей в обслуживании.

Техническое обслуживание кондиционера – полное руководство

Важность ежегодного обслуживания системы отопления, вентиляции и кондиционирования воздуха важнее, чем вы думаете

6. Какой размер у меня должен быть центральный кондиционер?

Слишком большой? Это не будет энергоэффективным.Большинство из них быстро включится, охладит ваш дом, а затем выключится. Затем повторите тот же цикл.

Слишком маленький? Ваш кондиционер будет постоянно работать, пытаясь охладить ваш дом. Это увеличит износ устройства.

Правильно? центральный кондиционер правильного размера выполнит необходимое количество циклов для поддержания комфорта в вашем доме, но не будет работать неэффективно.

ASM (All Systems Mechanical), создал краткое, но подробное руководство по:

Центральный кондиционер какого размера мне нужен для дома?

Проще говоря, размер имеет значение…

См. Главу 5 для получения дополнительной информации о размерах.

7. Следует ли мне закрывать регистры и двери в тех частях дома, которые я не использую регулярно?

Краткий ответ – закрытые форточки повышают давление.

Вот отрывок из Energy Vanguard: «Когда вы начинаете закрывать вентиляционные отверстия в неиспользуемых комнатах, вы делаете систему воздуховодов более ограничивающей. Давление увеличивается, а это означает, что нагнетатель ECM будет наращивать скорость, чтобы поддерживать поток воздуха, тогда как нагнетатель PSC будет двигаться. меньше воздуха.В большинстве домов также нет герметичных воздуховодов, поэтому более высокое давление в системе воздуховодов будет означать большую утечку в воздуховодах ».

Они суммируют 9 непредвиденных последствий закрытия вентиляционных отверстий.

8. Что такое рейтинг SEER?

SEER означает сезонный коэффициент энергоэффективности. Это отношение количества произведенного охлаждения (БТЕ) ​​к количеству потребляемой электроэнергии (ватт).

Рейтинги измеряют энергоэффективность кондиционера. Чем выше рейтинг, тем эффективнее.

Вездесущий федеральный ярлык EnergyGuide может помочь вам с первого взгляда определить рейтинг SEER устройства. Этикетка помогает идентифицировать высокоэффективные кондиционеры.

9. Какой термостат установить на «авто» или «вкл»?

У обоих есть плюсы и минусы:

Должен ли я использовать настройку вентилятора термостата «Вкл.» Или «Авто»?

Что нужно при настройке термостата: включить вентилятор или автоматический режим?

Почему “Включено” – не всегда лучший выбор.

Каковы преимущества и недостатки настроек?

10.В чем разница между разделением и упаковкой?

, что приводит нас к следующей главе …

Глава 2

Типы центральных кондиционеров

Независимо от того, являетесь ли вы домовладельцем, желающим обновить свою систему, домовладельцем, ищущим доступные варианты, или бизнесом, добавляющим кондиционер, на рынке есть множество центральных кондиционеров.

1. Сплит-система

Самыми распространенными или популярными являются сплит-системы. Проще говоря, сплит-система имеет охлаждающие части устройства внутри дома и нагревательные части вне дома.В сплит-системе конденсатор и компрессор размещаются снаружи.

Внутренний шкаф имеет змеевик испарителя. Также есть воздухоочиститель, который обычно является частью топки. Этот обработчик направляет теплый или прохладный воздух через воздуховоды. Наиболее важным аспектом этой конкретной комбинации является соответствие обеих частей для максимальной эффективности.

2. Система упаковки

Пакетная система является автономной – не разделена на части – и вся установка устанавливается снаружи на уровне земли или на крыше.

Вот недавняя фотография «пакетной крыши», которую мы установили для церкви.

Комплектный блок представляет собой полностью автономный блок нагрева / охлаждения , в котором вентилятор, змеевик и конденсатор встроены в один блок. Полностью автономные кондиционеры уже заправлены хладагентом и могут использоваться на крыше, как в данном случае, или при наземном монтаже. Крайне важно, чтобы установка была ровной, чтобы ваша система отопления, вентиляции и кондиционирования воздуха работала должным образом и эффективно.

Старая система была громкой, и не было возможности поставить новый внутренний блок на чердак.Доступ был недостаточно большим.

Сидение на крыше в качестве опции обеспечит кондиционирование пространства под ним и поместит его (в отличие от ограниченного пространства на чердаке). Это было решение для простого в установке наружного блока.

Мы придумали способ для прокладывать воздуховоды от блока на чердак и подключаться к существующей системе воздуховодов.

3. Мини-сплит-система

Подобно сплит-системе, мини-сплит-система использует наружный компрессор / конденсатор, связанный с внутренней приточно-вытяжной установкой.

Преимущество мини-сплит-системы заключается в том, что внутренние блоки имеют небольшие размеры и могут использоваться для охлаждения помещений или зон. Кроме того, профессиональный установщик может создать эти «зоны» и подключить несколько блоков к одному наружному блоку.

Мини-сплит-система Fujitsu – идеальное решение для домовладельцев, у которых есть котельные, и требует минимального вмешательства в ваш дом.

Он предлагает как систему центрального отопления, так и охлаждения , которая идеально подходит для сезонных переходов, хотя вы можете использовать ее круглый год.

4. Тепловой насос

Установка для этого типа системы обычно состоит из двух частей: внутреннего блока, называемого устройством обработки воздуха, и наружного блока, аналогичного центральному кондиционеру, но называемого тепловым насосом. Как часть системы центрального отопления и охлаждения, он использует наружный воздух как для обогрева дома зимой, так и для охлаждения летом.

Центральный кондиционер – это действительно либо сплит-система, либо комплектная установка. Выбор правильной системы кондиционирования для вашего дома – это решение, с которым вам нужно жить.Вы хотите гарантировать комфорт, экономию средств и оптимальную производительность.

Глава 3

Добавление системы кондиционирования – выбор, обновление или замена

Лучшие на сегодняшний день кондиционеры используют на 30-50% меньше энергии для обеспечения того же количества охлаждения, что и кондиционеры середины 1970-х годов. Даже если вашему кондиционеру всего 10 лет, вы можете сэкономить от 20% до 40% затрат на охлаждение, заменив его более новой, более эффективной моделью. (подробнее об энергоэффективности в главе 6.)

«Если вы думаете о добавлении центрального кондиционирования воздуха в существующий дом, статистика показывает, что у вас много компаний. Фактически, хотя кондиционирование воздуха было установлено чуть более чем в 60 процентах домов еще в начале 1990-х годов, сегодня около 87 процентов существующих резиденций в США теперь имеют ту или иную форму кондиционирования воздуха ».

Griffith Energy Services повторяет …

Что требуется при установке центрального кондиционирования в вашем доме?

Time считает, что центральное кондиционирование воздуха изменит вашу жизнь.

«Больше никаких потных ночей, ворочающихся и ворочающихся, потому что вы еще не установили оконные блоки. В этом отношении, больше не нужно устанавливать оконные блоки – или стучать костяшками пальцев, перемещая их вверх и вниз по лестнице в подвал каждую весну и осень».

И это позволяет понять …

5 вещей, которые нужно знать, прежде чем добавлять центральную систему кондиционирования воздуха

Что делать, если вы не знаете, стоит ли вам обновляться?

Ответьте на эти вопросы, предоставленные HGTV:

• Вашей системе отопления или кондиционирования больше 10 лет или вам не комфортно?
• Ваш кондиционер, печь или бойлер часто работает?
• Вы платите больше, чем вы думаете, в счетах за электроэнергию?

Прежде чем тратить деньги на новую систему HVAC, разумно проверить на предмет дорогостоящих утечек воздуха.Согласно Energy.gov, сокращение утечки воздуха может «значительно снизить затраты на отопление и охлаждение, повысить долговечность здания и создать более здоровую внутреннюю среду».

Как только вы решите, что готовы заменить вашу систему, вопрос о стоимости будет следующим в вашем списке.

Furnace Compare недавно обновили свою статью о ценах на центральные кондиционеры. Речь идет не о средней цене на центральные кондиционеры, а о результате серии интервью с подрядчиками и дистрибьюторами о том, как они устанавливают свои цены.

Несколько вопросов, на которые они ответили …

1. Влияет ли оборудование на стоимость установки?
2. Стоит ли обходить подрядчика при покупке оборудования?
3. Будет ли цена увеличиваться в зависимости от стоимости моего дома?
4. Насколько распространено пересмотр ставки?

Их лучший совет: «периодически оценивайте возраст вашей системы и во время регулярного технического обслуживания спрашивайте технического специалиста, как выглядит система».

В общем, не попадитесь в экстренную ситуацию, когда вам отчаянно нужен кондиционер.

«Дело в том, что вам нужно время, чтобы провести ваше исследование, чтобы найти подрядчиков, у которых можно запрашивать предложения, изучить их предложения и узнать все, что вам нужно знать о замене системы кондиционирования воздуха».

Глава 4

Установка и расположение

75 процентов проблем с кондиционированием воздуха можно решить с помощью правильного метода установки в сочетании с блоком кондиционирования воздуха подходящего размера.

Детали установки

Требования к электрооборудованию для установки кондиционера

Ваша электрическая сеть должна быть в состоянии справиться с дополнительными потребностями блока кондиционирования воздуха.Возможно, потребуется модернизировать более старую панель автоматического выключателя для обеспечения более высокой силы тока.

В современных домах может быть панель, на которой можно добавлять дополнительные автоматические выключатели. Обсудите возможные обновления со своим подрядчиком до начала работы. Подрядчик с хорошей репутацией может порекомендовать лицензированного электрика, который знаком с модернизацией электроснабжения.

Требуемое пространство для кондиционера

Центральный блок кондиционирования воздуха будет иметь конденсаторный блок снаружи, которому потребуется место, а также вентилятор и соединения внутри вашего подсобного помещения.Для подключения к главной панели может потребоваться отдельная электрическая розетка.

Все необходимое пространство следует распланировать заранее. Ваш подрядчик может помочь спланировать детали. Любая необходимая конструкция должна быть включена в общую стоимость установки.

Замена термостата – варианты, соответствующие вашему образу жизни

Сейчас самое время заменить старый термостат с циферблатом на новую программируемую модель. Современные программируемые термостаты позволяют значительно сэкономить на ежемесячных коммунальных расходах.Доступны модели на 5 или 7 дней с несколькими различными настройками для каждого дня.

Некоторые из них имеют возможность беспроводного управления с помощью вашего смартфона или другого устройства связи из любого места, где есть Интернет. Вы можете получить уведомление, когда необходимо заменить фильтр , время для регулярного обслуживания или если есть проблема с системой.

Глава 5

Размеры и стоимость кондиционера

Выбор слишком большого размера кондиционера вынуждает ваше устройство работать постоянно короткими импульсами, что может привести к его более быстрому сгоранию.Кроме того, если ваше устройство работает с короткими перебоями, это позволяет теплу и влажности проникать обратно в дом, что со временем может привести к его повреждению.

Теперь, когда вы знаете, как важно правильно определить размер вашего кондиционера, вам нужно знать, как определить правильный размер.

Вы знаете, как измеряется размер кондиционеров?

Центральные кондиционеры измеряются в тоннах. Это измерение основано на способности устройства охлаждать ваш дом.Например, установка на 1 тонну будет охлаждать 12 000 БТЕ (британских тепловых единиц) в час. С каждым увеличением тонны на 1 тонну БТЕ увеличиваются на 12000 единиц. Это означает, что установка мощностью 4,5 тонны будет охлаждать 54 000 БТЕ. Если вы не знакомы с термином БТЕ, он означает количество энергии, необходимое для охлаждения или нагрева фунта воды на один градус по Фаренгейту.

Чтобы рассчитать размер блока, который понадобится вашему дому, вы можете использовать один из двух методов. Во-первых, возьмите квадратный метр вашего дома и умножьте его на 25. Затем возьмите это число, разделите его на 12000 и вычтите.05

Расчет: ((квадратных футов x25) / 12,000) -. 05 = требуется тонна переменного тока)

Другой метод – использовать диаграмму «Диапазон квадратных метров для кондиционирования воздуха по климатическим зонам».

Начните с поиска своего местоположения на карте США, разделенной на пять зон. Как только вы узнаете цвет своей зоны, найдите квадратные метры вашего дома, и тогда вы найдете подходящий размер кондиционера.

Специалист по HVAC также может произвести расчет нагрузки, чтобы правильно определить размер вашей системы.Расчет нагрузки – это процесс определения надлежащего размера печи и / или кондиционера для дома.

7 советов по точному расчету нагрузки HVAC

Убедитесь, что оборудование имеет правильный размер, используя точные расчеты нагрузки. Правильный способ рассчитать требуемый размер для вашего центрального кондиционера – выполнить расчет нагрузки, известный в отрасли HVAC как «Manual-J».

Введение в «Руководство-J» – правильный способ рассчитать центральный кондиционер правильного размера для вашего дома.

«Расчет Manual-J – это подробный анализ потребностей вашего дома в центральном кондиционировании и отоплении. Существует два типа расчетов Manual-J: расчет нагрузки всего дома и расчет нагрузки по комнатам».

Если вы не уверены в размерах кондиционера для вашего дома, вы всегда можете проконсультироваться со специалистом по кондиционированию воздуха. Эти специалисты проанализируют дополнительные аспекты вашего дома, в том числе:

• Размер жилплощади
• Когда построили дом
• Имеется ли существующая система вентиляции и воздуховодов и насколько хорошо она работает?
• Если в вашем доме хорошая изоляция
• Какие наружные и внутренние части наиболее подвержены солнечному излучению?
• Сколько тени получает ваш дом от деревьев и кустарников
• Сколько окон в вашем доме, в каком направлении окна выходят, а также возраст и состояние этих окон

Революционная онлайн-программа ASM, Программа проектирования и консультирования HVAC, дает вам информацию, необходимую для принятия правильного решения по вашему проекту HVAC.

Калькулятор стоимости установки кондиционера

Дополнительно …

11 вопросов, которые вы можете задать для оценки вашего кондиционера

Глава 6

Энергоэффективность

После определения размера блока ваш подрядчик должен поговорить с вами об эффективности, которая выражается сезонным рейтингом энергоэффективности (SEER).

Провидец оценивает, сколько БТЕ кондиционер удалит на каждый ватт потребляемой электроэнергии.Чем выше ВИДЯЩИЙ, тем меньше затраты на эксплуатацию.

Федеральный закон требует, чтобы новые кондиционеры имели SEER не менее 13. Эти устройства имеют более низкие эксплуатационные расходы, имеют тенденцию к более высокому качеству, имеют больше функций безопасности, лучшие звуковые экраны и более низкие требования к напряжению. В общем, чем выше SEER, тем выше начальная стоимость единицы.

Более старые системы кондиционирования воздуха имеют рейтинг SEER 10 или ниже. Сегодняшние более эффективных систем кондиционирования воздуха имеют рейтинг SEER 23 .

Соединенные Штаты теперь требуют, чтобы системы кондиционирования воздуха в жилых помещениях, произведенные после 2005 года, имели минимальный рейтинг SEER 13 (оконные блоки освобождены от этого закона, поэтому их SEER все еще составляет около 10). Рейтинг SEER обычно отображается на желто-черной наклейке EnergyGuide, прикрепленной к внешнему блоку кондиционера. ( изображение отображается в главе 1 )

Рассчитайте, сколько вы можете сэкономить, перейдя на новую энергоэффективную систему охлаждения

Оценки

SEER представляют собой только потенциальную эффективность системы в идеальных условиях.Более половины эффективности системы зависит от правильного размера оборудования для вашего дома и правильной установки.

Energy.gov делится советами, когда ваш подрядчик устанавливает новую центральную систему кондиционирования воздуха:

• Обеспечивает достаточное внутреннее пространство для установки, обслуживания и ремонта новой системы, а также устанавливает дверцу доступа в печи или воздуховоде, чтобы обеспечить возможность очистки змеевика испарителя.
• Использует методологию определения размеров воздуховодов, такую ​​как Американские подрядчики по кондиционированию воздуха (ACCA). Руководство D (Руководство D – это метод ACCA, используемый для определения общей компоновки воздуховода, включая размеры отдельных воздуховодов.Чтобы спроектировать систему воздуховодов, разработчик системы HVAC должен выполнить ручной расчет J нагрузки для каждой комнаты.)
• Обеспечивает наличие достаточного количества регистров подачи для подачи холодного воздуха и достаточного количества регистров возвратного воздуха для подачи теплого домашнего воздуха обратно в кондиционер.
• Устанавливает воздуховоды в кондиционируемом помещении, а не на чердаке, где это возможно.
• Герметизирует все воздуховоды мастикой и надежно изолирует воздуховоды на чердаке.
• Находит конденсаторную установку там, где ее шум не мешает вам или вашим соседям спать по ночам, если возможно.
• Обнаруживает компрессорно-конденсаторный агрегат в таком месте, где никакие близлежащие предметы не будут препятствовать потоку воздуха к нему
• Проверяет, что вновь установленный кондиционер имеет точную заправку хладагента и скорость воздушного потока, указанные производителем.
• Устанавливает термостат вдали от источников тепла, таких как окна или регистры подачи.

Заключение

Профессиональная установка кондиционирования воздуха, возможно, является одним из лучших способов гарантировать эффективную и бесперебойную работу кондиционера.

К сожалению, большинство людей по тем или иным причинам делают неправильные звонки при установке новых систем кондиционирования воздуха. Это не только снижает общую производительность системы, но и приводит к тому, что владелец дома несет беспрецедентные счета, которых можно было бы легко избежать.

Как вы выбираете, добавляете, заменяете, модернизируете или устанавливаете центральное отопление и охлаждение в соответствии с вашими потребностями?

Самый простой ответ…

Обратитесь к квалифицированному специалисту по HVAC. Они ответят на все ваши вопросы.

Есть много способов найти подрядчика по ОВК.

• Попросите друзей или родственников порекомендовать подрядчика.

• Большинство известных подрядчиков должным образом сертифицированы. HVAC Excellence – это программа сертификации для технических специалистов HVAC, которая обеспечит качество их работы посредством проверки и повышения квалификации.Все сертификаты должны быть актуальными. Вы также можете найти квалифицированных специалистов в таких организациях, как:

• Используйте другие сайты онлайн-обзоров или справочники подрядчиков, чтобы найти местных подрядчиков HVAC.

Как устранить неполадки в системе отопления дома

С изменением погоды и приближением зимы ваша система отопления, вентиляции и кондиционирования переходит от охлаждения к обогреву вашего дома. Правильное обслуживание является ключом к тому, чтобы этот переход прошел гладко, независимо от того, используете ли вы газовую печь, электрическое отопление или тепловой насос.

Но, допустим, вы случайно оказались в ситуации, когда в вашем доме холодно, и вы не знаете, почему. Хотя это неприятная ситуация, и вы обеспокоены тем, что потенциально можете понести дорогостоящий счет за ремонт, ниже приведены несколько ключевых моментов, которые вы можете проверить, прежде чем звонить своему подрядчику по ОВК.

Для правильной работы любой традиционной домашней печи, электрического отопления или теплового насоса должны быть соблюдены следующие условия:

1. Термостат должен запрашивать тепло и правильно настроен

Термостат требует обогрева: сначала проверьте самое простое, дважды проверив, находится ли термостат в режиме обогрева и установлен ли на температуру выше текущей температуры в помещении.Если нет, установите режим нагрева, увеличьте температуру как минимум на три градуса выше комнатной и попробуйте еще раз.

Термостат

настроен правильно: если вы убедились, что ваш термостат находится в режиме нагрева и настроен на температуру, которая, по крайней мере, на три градуса выше текущей температуры, и ваше тепло по-прежнему не включается, следующее, что нужно проверить, это то, что термостат настроен правильно. Многие термостаты имеют настройки, которые необходимо правильно настроить для вашей конкретной системы, иначе они не будут работать.Проконсультируйтесь с руководством пользователя или установщика вашего термостата и убедитесь, что настройки системы соответствуют конкретной конфигурации системы вашего дома. Например, если ваш термостат настроен на управление тепловым насосом и электрическим резервным нагревом, но вы не настроили термостат для режима дополнительного нагрева, он может работать неправильно.

2. В системе должно быть питание

Еще одна распространенная причина, по которой печи могут не включаться, – это просто отсутствие питания. Проверьте выключатель у печи (часто похожий на выключатель света) и убедитесь, что он находится в положении «включено».Обратите внимание, что верхнее положение переключателя не обязательно означает «ВКЛ» (и нижнее положение всегда не означает «ВЫКЛ»). Прежде чем делать какие-либо выводы, вы захотите проверить, проверив слова на самом переключателе или попробовав оба положения.

Если у вас есть тепловой насос, вы также захотите проверить, находится ли выключатель снаружи рядом с конденсаторным блоком в положении «ВКЛ». Соблюдайте осторожность при доступе к этим выключателям , поскольку они находятся под высоким напряжением, и если вы не будете осторожны, вы можете быть сильно поражены током, что может привести к травме или смерти.

Последнее место, которое нужно проверить, – это ваш главный выключатель. Убедитесь, что все выключатели правильно сброшены и находятся в положении «ВКЛ.».

3. Газовые печи должны иметь источник газа

Другая возможная причина, по которой ваша печь не включается, – это отключение источника газа. Если вы проверите около печи, на газовой линии должен быть клапан с рычагом на одной линии с трубой (или гибкой трубой), ведущей к печи. Если рычаг расположен перпендикулярно линии, газ отключается. Перед включением вы можете проконсультироваться со своей газовой компанией или подрядчиком о том, почему он был выключен, поскольку их следует оставлять включенными постоянно.

4. В системе должен быть надлежащий воздушный поток

Другая важная причина, по которой ваша печь может не работать должным образом, – это недостаточный приток воздуха. Чаще всего это вызвано закрытыми возвратами, закрытыми регистрами или грязными фильтрами. Проверьте каждый из них, чтобы убедиться, что вентиляционные отверстия открыты, а фильтр находится в хорошем состоянии.

Если вы проверили все это, но отопление по-прежнему не работает должным образом, пора вызвать аккредитованного специалиста по HVAC.

---

Читать дальше: Зима приближается – 5 простых шагов для подготовки печи

Что проверить в первую очередь, если ваш обогреватель не работает

Когда на улице близка к морозу, последнее, что кому-либо нужно, – это приходить домой в холодный дом, когда не работает обогреватель. Самый простой способ предотвратить выход обогревателя из строя – регулярно обслуживать систему осенью, пока не стало холодно.

Несмотря на все ваши усилия, если ваша печь оставила вас холодным, есть несколько вещей, которые вы можете проверить перед тем, как позвонить специалисту по нагревателям, которые могут избавить вас от раздражения и ускорить работу нагревателя или печи.

Проверьте выключатель питания печи

У некоторых печей есть выключатель, который очень легко выключить по ошибке. Если вы храните праздничные украшения на чердаке рядом с печью, возможно, вы выключили печь по ошибке.

Если у вашей печи были другие технические специалисты, например установщик кабеля / Интернета, установщик праздничного освещения, электрик или сантехник, подумайте о том, чтобы проверить переключатель включения / выключения на печи на чердаке.

Посмотрите на блок предохранителей, питающий ваш обогреватель

Если проверка кнопки питания вашего нагревателя не решает проблему, проверьте источник питания и посмотрите, не сработал ли какой-либо из ваших электрических выключателей для вашей печи. Периодическая перезагрузка сработавшего выключателя может снова запустить обогреватель.

Однако, если питание печи продолжает отключаться, это, вероятно, означает, что сработала функция безопасности, и будет разумно позвонить лицензированному профессионалу, чтобы узнать, в чем может быть проблема. Лицензированный специалист по системам отопления, вентиляции и кондиционирования воздуха может сказать вам, связана ли проблема с источником питания или безопасностью вашего обогревателя, или же это более серьезная электрическая проблема, которую необходимо решить электрику.

Нагреватели и печи имеют множество встроенных мер безопасности, и они отключаются до тех пор, пока профессионал не сможет это исправить.Эти меры безопасности существуют по одной причине – чтобы вы были в безопасности. Вот типичные меры безопасности, которые есть у большинства печей с принудительной подачей воздуха:

• Защитный выключатель печи или верхний концевой выключатель

  Эта функция безопасности обнаруживает высокие температуры в вашей печи и отключает ее, чтобы избежать пожара. Если воздушный поток не работает из-за неисправного электродвигателя вентилятора, конденсатора или платы управления, это может привести к пожару. Лицензированному технику HVAC потребуется выполнить сброс системы после активации этой функции.

• Термопара или датчик пламени

  Эта мера безопасности обнаруживает слабый или отсутствующий пилотный свет и отключает вашу печь, чтобы предотвратить взрыв. Версия с термопарой используется в более старом оборудовании; датчики пламени используются в современных печах.

• Вентиляционный предохранительный выключатель

  Этот переключатель контролирует все дымовые газы, когда они проходят через теплообменник и выводятся через верхнюю часть крыши. Этот выключатель доказывает, что дымовые газы можно безопасно выводить из печи.Вот почему печь не запускается, если этот переключатель сработал.

  Наиболее частые причины срабатывания предохранительного выключателя вентиляции могут быть связаны с гнездом птиц и ос, которые блокируют вентиляционное отверстие, и даже с накоплением мелового вещества, выделяемого одорантом газа. Это то, что мы убираем, когда проводим настройку обогревателя. Накопление этого мелового вещества, которое является побочным продуктом одоранта в сжигаемом нами природном газе, является частой причиной неправильной диагностики отказа теплообменника.

Проверьте батареи в термостате

Если ваш термостат работает от батареек, попробуйте заменить их.Вы будете удивлены, сколько раз это простое решение снова запускало обогреватель.

Это может показаться очевидным, но вам действительно нужно установить термостат в положение «нагрев» или «автоматический», прежде чем ваш обогреватель сработает. Если у вас установлен обогрев, чтобы поддерживать температуру в помещении на уровне 72 градусов, а термостат установлен на «охлаждение», ваша печь не включится.

Иногда интеллектуальные термостаты могут «зависнуть» и их необходимо перезапустить. Самый простой способ – снять их со стены и снова прикрепить, чтобы выполнить сброс вручную.Это похоже на включение и выключение компьютера, и на это уходит меньше минуты.

Замена воздушных фильтров

Когда вы в последний раз меняли воздушные фильтры у себя дома? Надеюсь, не годы! Засоренные или грязные фильтры могут привести к износу электрических компонентов, из-за которых теплый воздух проходит через вентиляционные отверстия вашего дома. Они также могут «заглушить» вашу систему и заставить ее перестать работать. Если ваш обогреватель не может всасывать достаточно воздуха, это вызывает проблемы и может вызвать его перегрев и отключение.

В некоторых домах фильтры для возвратных вентиляционных отверстий, а в некоторых – в топках. Мы не рекомендуем двойную фильтрацию, если ваша система не предназначена для этого.

При замене воздушного фильтра в печи убедитесь, что крышка правильно закрыта. Если дверца печи не закрыта, печь может не включиться.

Одноразовые воздушные фильтры предназначены для регулярной замены (каждые 1-3 месяца). Сделайте себе одолжение и замените фильтр, если он прослужил больше 3 месяцев.У нас есть простое руководство, которое шаг за шагом покажет вам, как заменить воздушные фильтры.

Уведомление о любых запахах

Если ваш обогреватель не работает, вы не должны чувствовать запаха в воздухе. Если вы чувствуете запах гари, дыма или газа, это может быть тревожным признаком, и вам следует как можно скорее обратиться за профессиональной помощью.

Обратите внимание: если у вас есть утечка угарного газа, вы не сможете обнаружить ее самостоятельно, поэтому мы рекомендуем устанавливать детекторы угарного газа и дымовые извещатели в каждом доме.Это особенно важно для газовых печей, потому что при сгорании образуется окись углерода, ядовитый газ без запаха. Если в вашем доме сработает сигнализация угарного газа, выведите всех из дома и позвоните в пожарную охрану.

Нагреватель не работает? Мы можем помочь вам поджариться!

Позвоните специалистам Terry’s Air Conditioning & Heating по телефону (281) 495-7830 , чтобы уточнить наш график обращения в службу HVAC в Западном Хьюстоне, Ричмонде, Кэти и окрестностях.Мы можем проверить и обслужить вашу систему отопления, чтобы исключить неожиданные сбои, которые неизбежно произойдут в самое худшее время. Будь то засорение вентиляционного отверстия, проблема с пилотной лампой или неисправный двигатель, мы можем в кратчайшие сроки запустить и запустить вашу печь, тепловой насос или электрический обогреватель. Узнайте больше о том, что говорят клиенты о нашем ремонте систем отопления, и узнайте, какое значение имеет найм семейной компании, которая хочет быть вашим «личным консьержем в помещении».

Как работает отопление в моем доме? – Виды отопления дома

Независимо от того, где вы живете в Северной Америке, есть большая вероятность, что вам понадобится какое-то домашнее отопление, чтобы в нем было комфортно.Теперь, хотя некоторые люди в самом южном Техасе могут не согласиться, неудивительно, что практически в каждом доме от Хьюстона до Далласа есть печь. Конечно, не во всех регионах США используются системы отопления одного и того же типа. Например, на большей части Среднего Запада отдается предпочтение природному газу или пропану, в то время как во многих северных городах по-прежнему сохраняются бойлеры и радиаторы.

Два основных типа тепловых систем

Поскольку мы знаем, что наши клиенты экономят больше денег, понимая, как они используют энергию, мы составили это базовое руководство по различным типам систем отопления дома, чтобы домовладельцы могли узнать о том, какая у них система отопления и как она работает.

В основном, существует два вида систем отопления: приточно-воздушные и лучистые.

Системы принудительного воздуха используют нагнетатель или вентилятор для втягивания воздуха в систему, где он нагревается и циркулирует по всему дому. Они могут издавать шум из-за металлических скрипов из-за неплотных соединений и требовать регулярной замены воздушного фильтра, чтобы поддерживать их исправную работу. Но поскольку они нагревают воздух, они быстро нагревают дом. Система принудительной подачи воздуха состоит из воздуховода для возврата воздуха, нагнетателя, блока нагрева или охлаждения с теплообменниками, размещенными внутри шкафа кондиционера, камеры статического давления, в которой воздух выходит из устройства обработки воздуха, и воздуховода подачи.Приточные воздуховоды переносят воздух во все комнаты дома, а обратные воздуховоды переносят весь воздух из комнат обратно к нагнетателю и воздухообрабатывающему устройству.

Излучающие системы полагаются на использование тепла для перемещения воздуха за счет конвекции. То есть нагретый воздух поднимается вверх и заменяется более холодным воздухом, который нагревается, поднимается и так далее. Поскольку эти системы работают пассивно, они имеют тенденцию медленно нагревать комнаты. Кроме того, они не фильтруют пыль и аллергены из воздуха, а в некоторых случаях не так энергоэффективны.Однако большинство из них стоит недорого купить, установить и поддерживать.

Системы принудительной подачи воздуха

Электрический нагреватель сопротивления на 100% энергоэффективен, потому что все электричество преобразуется в тепло. А поскольку нагревательные элементы в электропечи находятся в прямом контакте с воздухом, воздух нагревается очень быстро. Это делает их очень эффективными, но дорогими в эксплуатации в продолжительные холода.

Другие типы систем нагнетания воздуха

• В системах природный газ / пропан , вы хотите, чтобы тепло от серии пламени нагревали воздух, но вы также хотите, чтобы выхлопные газы выходили из дома.Газ горит на нескольких длинных ленточных горелках (от 12 до 18 дюймов). Теплообменник напоминает высокий полый гребешок для волос, который окружает каждую ленточную горелку с трех сторон. Горячие газы поднимаются в теплообменник и в конечном итоге выходят в вентиляционную трубу. В высокоэффективных конденсационных газовых печах из выхлопа отводится столько тепла, что оно не поднимается достаточно хорошо, чтобы уйти. Вот почему система использует вентилятор для выдува выхлопных газов наружу.
• Тепловые насосы включают в себя как воздушные конденсаторы, установленные снаружи, так и геотермальные конденсаторы, которые находятся под землей или в близлежащей воде.Оба используют хладагент R-410A, который также используется в системах кондиционирования воздуха, но процесс протекает в обратном порядке, так что вместо того, чтобы выбрасывать теплый воздух наружу в виде отработанного тепла, он выдувается внутрь для обеспечения тепла. В тепловых насосах используются компрессорные / конденсационные системы, аналогичные обычным системам кондиционирования воздуха, за исключением того, что они реверсивные. Геотермальные системы делают в основном то же самое, но вместо того, чтобы полагаться на температуру окружающего воздуха для выработки тепла, они используют температуру подземного грунта, которая составляет около 50 ° F, что делает их очень надежными и энергоэффективными.
• Бесконтактные системы с тепловым насосом / кондиционером представляют собой системы с принудительной подачей воздуха, в которых не используются воздуховоды. Внутренний блок обработки воздуха и теплообмена, который иногда называют «сплит-системами», напрямую соединен через внешнюю стену с внешним блоком. Из-за своего небольшого размера и того факта, что в них не используются воздуховоды, сплит-системы, подобные этим, лучше всего подходят для обогрева и охлаждения небольших помещений.

Стоимость систем нагнетания

Стоимость установки этих систем значительно варьируется в зависимости от обстоятельств.Системы электрического сопротивления, природного газа и пропана часто являются наиболее доступным вариантом в новом строительстве и в домах с существующими сетями воздуховодов. Но если вам необходимо установить систему воздуховодов в уже существующем доме, стоимость воздуховодов может в несколько раз превышать стоимость самого обогревателя.

Стоимость установки и оборудования воздушных тепловых насосов часто в два раза выше или выше, чем затраты на установку электрических, газовых или пропановых печей. Геотермальные тепловые насосы, как правило, являются самыми дорогими в установке, поскольку затраты на установку зависят от сложности прокладки подземных трубопроводов.Некоторые геотермальные системы могут стоить более 20 000 долларов, включая оборудование и установку.

Системы

без воздуховодов могут быть самым дешевым вариантом, если вы отапливаете только одну комнату, но поскольку вам нужна отдельная система для каждого отапливаемого помещения, стоимость установки и оборудования возрастает с увеличением количества систем.

Что касается эксплуатационных расходов, геотермальные тепловые насосы являются наиболее доступными, за ними следуют воздушные тепловые насосы и бесканальные системы. Среди систем электрического сопротивления, природного газа и пропана природный газ обычно является наиболее доступным, но эксплуатационные расходы связаны с колебаниями стоимости их источников энергии: электричества, природного газа и пропана.

Техническое обслуживание систем нагнетания воздуха

Воздушный поток – это источник жизненной силы любой системы принудительной подачи воздуха, а точкой пересечения этого воздушного потока является фильтр. Каждая система принудительной подачи воздуха имеет фильтр, который необходимо заменять или очищать по определенному графику, и пренебрежение своевременным выполнением этого технического обслуживания может привести к более высоким эксплуатационным расходам и увеличению износа системы.

Любая система с наружным конденсатором, установленным на уровне земли (за исключением геотермальных тепловых насосов и бесканальных систем), требует дополнительного технического обслуживания своими руками.В конденсаторе не должно быть сорняков и мусора, а иногда его следует осторожно промывать из шланга, чтобы удалить грязь.

Все остальные виды обслуживания должны выполняться лицензированным специалистом по HVAC один раз в год, в идеале до начала отопительного сезона. Это обслуживание следует проводить ежегодно, независимо от того, насколько хорошо работает система. Ежегодное обслуживание продлевает срок службы системы, оптимизирует энергоэффективность и обеспечивает безопасность системы.

Радиант Системы

В случае всех систем излучения тепла они работают бесшумно и не обрушивают на жителей комнаты потоки горячего воздуха.Однако они, как правило, медленнее нагревают комнату по сравнению с системами с принудительной подачей воздуха. Во многом это связано с тем, что они полагаются на конвекцию, чтобы нагреть воздух и заставить его циркулировать по комнате. Тем не менее, некоторые типы излучающих систем работают быстрее, чем другие.

Лучистое тепло может быть более эффективным, чем системы с принудительной вентиляцией, из-за проблем с потерей воздуховодов, и некоторые люди с аллергией предпочитают его, потому что отсутствие циркуляции воздуха не вызывает аллергенов. Однако, поскольку в этих системах вода циркулирует в виде пара или жидкости, радиаторные системы могут быть подвержены таким проблемам, как засоры и утечки.

Типы излучающих систем

• Пассивные солнечные батареи – самые экологически чистые и наименее дорогие в эксплуатации, поскольку солнечное тепло хранится в тепловой массе дома. Солнечное тепло излучает и согревает пространство. Тем не менее, ваш дом должен быть очень хорошо изолирован от воздуха и иметь достаточную южную экспозицию, чтобы солнечный свет проникал в окна и согревал дом. К сожалению, чем дальше на север, тем дороже может быть строительство дома с пассивной солнечной батареей, и вам вполне может потребоваться резервное отопление во время похолодания.
• Котельные системы включают лучистое отопление пола, использующее горячую воду, устаревшие радиаторы, использующие пар или горячую воду, а также некоторые гидравлические (жидкостные) системы плинтусов (см. Ниже). В этих системах центральный котел нагревает воду (или другую жидкость) до пара или горячей воды и перекачивает ее по трубам по всему дому к радиаторам или змеевикам труб, встроенным в стены или пол.
• Лучистое отопление пола использует тепловую массу пола.Когда вы возьмете шланг с горячей водой и разместите его петлями на полу, а затем окружите его заливным бетоном (мокрая установка) или сэндвичем из плитки и фанеры (сухой монтаж), пол будет дольше оставаться теплым и дольше излучать тепло. который сохраняет тепло в комнате дольше и более равномерно. Чем больше площадь пола, тем больше ее можно отапливать и тем больше тепла она сохранит.

Отопление плинтуса: электрические (или «конвективные») и водяные обогреватели

Эти системы отопления работают лучше всего, когда они установлены на высоте не менее 3/4 дюйма от пола или ковра.Это позволяет более холодному воздуху на полу проходить через ребра обогревателя и нагреваться. Одним из недостатков является то, что мех от линяющих домашних животных может попасть в такие обогреватели и заблокировать поток воздуха.

• Электрические обогреватели плинтуса (в которых используются электрические резистивные нагревательные элементы) в основном являются зональными обогревателями, поэтому каждый из них управляется встроенным термостатом. Доступны длины от 3 до 6 футов, каждая ступня потребляет около 250 Вт. Электрические обогреватели для плинтусов, как правило, являются наименее дорогими и простыми в установке системами отопления.Их нужно только подключить (с проводкой 120 или 240) и прикрепить к стене.
В системах плинтусов
• Hydronic (на жидкой основе) вместо электрического сопротивления используется вода или масло, и они, как правило, немного дороже. В системах электрического сопротивления при отключении тока нагревательный элемент остывает всего за несколько минут. Но в гидравлических системах, когда жидкость становится горячей, она остается горячей дольше, что делает их работу немного более эффективной, чем электрические резистивные плинтусы.Гидравлические системы могут быть установлены как отдельные блоки или как единая система для всего дома, в которой используется один обогреватель, как в излучающей или радиаторной системе.

Стоимость излучающих систем

Стоимость установки излучающих систем, как правило, еще сложнее оценить, чем у систем с принудительной подачей воздуха. Например, при пассивном солнечном отоплении нагревательные элементы являются неотъемлемой частью конструкции дома и могут добавить от нескольких тысяч до нескольких десятков тысяч долларов к общей стоимости проектирования и строительства нового здания.

Для котельных систем стоимость установки котла колеблется от нескольких тысяч долларов (сопоставимых с электрическими, газовыми или пропановыми печами) для небольших котлов до пятизначных сумм для более крупных. Если необходимо установить радиаторы, гидронные плинтусы или теплопроводы для пола, стоимость напрямую зависит от количества единиц или квадратных футов пола. Таким образом, стоимость котла и оборудования для распределения тепла увеличивается с увеличением размера дома.

Точно так же стоимость установки электрического лучистого теплого пола обычно сводится к цене за квадратный фут, поэтому общая стоимость зависит от размера дома.

В обычном доме эксплуатационные расходы этих излучающих систем обычно ниже, чем у электрических, газовых и пропановых печей, но выше, чем у тепловых насосов. Однако, как и в случае с установкой, это может варьироваться в зависимости от размера дома. Например, электрические лучистые полы с подогревом дороги в эксплуатации. В очень маленьком доме это может быть дешевле, чем установка печи и воздуховодов или серии мини-сплит-систем. Но в огромном доме отопление полностью электрическими лучистыми полами может стать дорогостоящей ошибкой.

Техническое обслуживание излучающих систем

По сравнению с системами с принудительной подачей воздуха, излучающие системы намного проще и обычно дешевле в обслуживании. Ежегодная проверка и настройка котла обычно являются единственными текущими расходами на техническое обслуживание, связанными с системами на базе котла.

Пассивные солнечные дома не требуют обслуживания внутри, но могут потребовать обычного внешнего обслуживания, такого как очистка желобов, обрезка деревьев и мытье окон, чтобы обеспечить достаточное воздействие солнечных лучей.Электрические лучистые полы также практически не требуют ухода; Если система не работает должным образом, вы можете запланировать электрическую проверку только каждые несколько лет, как и в случае с другой электрической инфраструктурой вашего дома.

Электрические обогреватели плинтуса требуют регулярной чистки вентиляционных отверстий, особенно если у вас пыльный дом или у вас есть домашние животные.

Какой тип отопительной системы лучше всего?

Это действительно зависит от того, как построен ваш дом, что вы можете себе позволить и что предпочитаете.Например, если вы строите пристройку или модернизируете систему отопления, вентиляции и кондиционирования в своем доме, вы можете обнаружить, что прокладка новых воздуховодов в разные части вашего дома может оказаться невозможной. В этом случае вам может потребоваться рассмотреть вариант системы плинтусов в сочетании с бесканальной мини-системой для летнего охлаждения. И хотя утверждалось, что системы принудительной подачи воздуха действительно вызывают аллергены, когда они оснащены системой фильтрации воздуха HEPA, они гораздо более эффективно удаляют аллергены из воздуха по всему дому.Если дело в энергоэффективности, но пассивная солнечная энергия не является практическим выбором, наиболее эффективным является геотермальный тепловой насос, за которым следует его двоюродный брат, воздушный тепловой насос. Хотя это очень эффективные системы обогрева, во время таких событий, как похолодание, им требуется резервное обогревание – обычно в виде встроенных дополнительных электрических резистивных нагревательных элементов.

Если вы думаете об обновлении системы отопления в вашем доме или вам просто нужно какое-то обслуживание, лучше всего обратиться к квалифицированному специалисту, например, к OneHour Air Conditioning and Heating, за квалифицированным обслуживанием.

Обеспечьте комфорт вашего дома и кошелька с помощью плана энергопотребления от Direct Energy. У нас есть инструменты и советы, которые помогут вам отслеживать использование вашей бытовой техники, чтобы сэкономить электроэнергию и деньги.

.
