Типовая инструкция по эксплуатации систем транспорта и распределения тепловой энергии
РД 153-34.0-20.507-98
Настоящая «Типовая инструкция по технической эксплуатации систем транспорта и распределения тепловой энергии (тепловых сетей)» (далее Типовая инструкция) устанавливает основные требования, соблюдение которых необходимо при эксплуатации указанных систем в АО-энерго и АО-ГРЭС.
Типовая инструкция распространяется на тепловые сети, транспортирующие горячую воду температурой до 200°С и давлением Ру до 2,5 МПа (25 кгс/см2) и водяной пар температурой до 440°С и давлением Ру до 6,3 МПа (63 кгс/см2).
Формат документа: .doc (MS Word)
Оглавление
1. ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ СИСТЕМ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ И ТЕПЛОВЫХ СЕТЕЙ
1.1. Основные задачи и сфера действия организации, эксплуатирующей тепловые сети и осуществляющей координацию процессов выработки, передачи и потребления тепловой энергии
1. 2. Функции организации, эксплуатирующей тепловые сети
1.3. Организация эксплуатации тепловых сетей
2. ВЗАИМООТНОШЕНИЯ ОЭТС С ПОТРЕБИТЕЛЯМИ ТЕПЛОВОЙ ЭНЕРГИИ
2.1. Общие положения
2.2. Выдача разрешений, технических условий на присоединение потребителей тепловой энергии к тепловым сетям ОЭТС, согласование проектов, осуществление надзора за их выполнением
2.3. Права и обязанности сторон
3. ПРИМЕРНАЯ СТРУКТУРА ОРГАНИЗАЦИИ, ЭКСПЛУАТИРУЮЩЕЙ ТЕПЛОВЫЕ СЕТИ В АО-энерго, ФУНКЦИИ ВХОДЯЩИХ В НЕЕ ПОДРАЗДЕЛЕНИЙ. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
4. ОРГАНИЗАЦИЯ ПРОЕКТИРОВАНИЯ, ТЕХНИЧЕСКОГО НАДЗОРА ЗА СТРОИТЕЛЬСТВОМ, РЕКОНСТРУКЦИЕЙ И КАПИТАЛЬНЫМ РЕМОНТОМ ТЕПЛОВЫХ СЕТЕЙ, ПРИНАДЛЕЖАЩИХ ОЭТС И ПРИЕМКА ИХ В ЭКСПЛУАТАЦИЮ
4.1. Общие положения
4.2. Правила испытаний трубопроводов тепловых сетей при приемке их в эксплуатацию
5. ПУСК ТЕПЛОВЫХ СЕТЕЙ
5.1. Общие положения
5.2. Пуск водяной тепловой сети
5. 2.1. Заполнение тепловой сети водой
5.2.2. Установление циркуляционного режима
5.2.3. Особенности пуска водяной тепловой сети при отрицательных температурах наружного воздуха
5.2.4. Проверка готовности и включение тепловых пунктов и систем теплопотребления
5.3. Пуск паровой тепловой сети
5.3.1. Организация пуска
5.3.2. Прогрев и продувка паропроводов
5.3.3. Заполнение и промывка конденсатопроводов
5.3.4. Пуск систем теплопотребления паровой сети
6. ЭКСПЛУАТАЦИЯ ТЕПЛОВЫХ СЕТЕЙ
6.1. Эксплуатация трубопроводов
6.2. Техническое освидетельствование трубопроводов
6.3. Эксплуатация арматуры, компенсаторов, средств измерения
6.4. Эксплуатация насосных станций
6.5. Эксплуатация баков-аккумуляторов горячей воды
6.6. Эксплуатация средств защиты тепловых сетей от электрохимической коррозии
6.6.1. Общие положения
6. 6.2. Определение опасности наружной коррозии тепловых сетей
6.6.3. Эксплуатация средств электрохимической защиты трубопроводов тепловых сетей
6.7. Меры предупреждения и контроля интенсивности внутренней коррозии трубопроводов

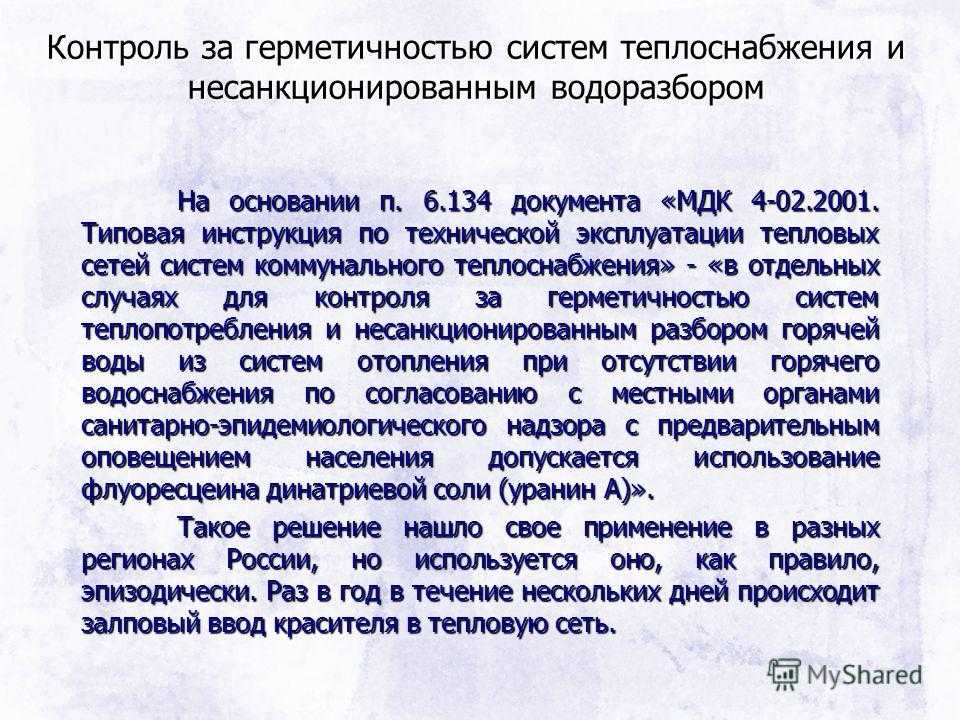

6.8. Эксплуатационные испытания тепловых сетей
6.9. Организация и ведение режима работы системы централизованного теплоснабжения
7. ЭКСПЛУАТАЦИЯ УСТРОЙСТВ АВТОМАТИЗАЦИИ И СРЕДСТВ ИЗМЕРЕНИЙ В ТЕПЛОВЫХ СЕТЯХ ОЭТС
8. ЛИКВИДАЦИЯ ТЕХНОЛОГИЧЕСКИХ НАРУШЕНИЙ (ПОВРЕЖДЕНИЙ) В ТЕПЛОВЫХ СЕТЯХ
8.1. Задачи и организация противоаварийных работ
8.2. Мероприятия по обнаружению и предотвращению развития технологических нарушений (повреждений) в тепловой сети
8.3. Подготовка и введение графиков ограничения и отключений потребителей тепловой энергии при аварийных ситуациях
9. РЕМОНТ ТЕПЛОВЫХ СЕТЕЙ
9.1. Основные положения по проведению текущего и капитального ремонтов тепловых сетей
9. 2. Выявление объемов ремонтных работ
9.3. Организация текущего и капитального ремонтов тепловой сети
Приложение 1. Термины и определения
Приложение 2. Разрешение и технические условия на присоединение к тепловым сетям
Приложение 3. Ориентировочный перечень местных инструкций
Приложение 4. Паспорт тепловой сети
Приложение 5. Паспорт подкачивающей насосной станции
Приложение 6. Заявка на вывод оборудования из работы или резерва
Приложение 7. Акт на разбивку трассы тепловой сети
Приложение 8. Акт на скрытые работы при укладке трубопроводов тепловой сети
Приложение 9. Акт на скрытые работы по камерам
Приложение 10. Акт о растяжке компенсаторов
Приложение 11. Акт на промывку (продувку) трубопровода
Приложение 12. Акт на гидравлическое испытание трубопровода
Приложение 13. Акт о приемке в эксплуатацию теплопровода
Приложение 14. Акт на приемку электрозащитной установки в эксплуатацию
Приложение 15. Форма паспорта трубопровода
Приложение 16. Форма рапорта слесаря по обслуживанию тепловых сетей
Приложение 17. Примерный перечень инструмента слесаря по обслуживанию тепловых сетей
Приложение 18. Примерный запас приспособлений, оборудования и инструмента, подлежащий хранению в дежурном помещении эксплуатационного района ОЭТС
Приложение 19. Методические рекомендации по оценке интенсивности процесса внутренней коррозии в тепловых сетях с помощью метода «индикаторов коррозии»
Приложение 20. Перечень работ, выполняемых при текущем ремонте тепловой сети
Приложение 21. Перечень работ, проводимых при капитальном ремонте тепловой сети
Приложение 22. Примерный перечень механизмов и оборудования для проведения ремонтных работ
Приложение 23. Акт приемки тепловой сети из капитального ремонта
Приложение 24. Паспорт цилиндрического вертикального резервуара
Приложение 25. Примерный минимальный аварийный запас материалов
Приложение 26. Задание на проектирование объектов производственного назначения (СНиП 11-01-95)
Приложение 27. Типовая форма акта на осмотр теплопровода при вскрытии прокладки
Приложение 28. Указания к проведению осмотра теплопровода при вскрытии прокладки
Приложение 29. Акт сдачи-приемки пусконаладочных работ по вводу средств автоматизации
Приложение 30. Акт сдачи-приемки средств автоматизации из режимной наладки
Приложение 31. Ведомость налаженных приборов и средств автоматизации
Эксплуатация тепловых пунктов. Полный перечень необходимых документов
Полный перечень документов необходимых при эксплуатации тепловых пунктов.
Уважаемые Господа,
Компания ЭССИ предлагает воспользоваться квалифицированными услугами по Обслуживанию тепловых пунктов.
При эксплуатации тепловых пунктов, ведутся следующие документы:

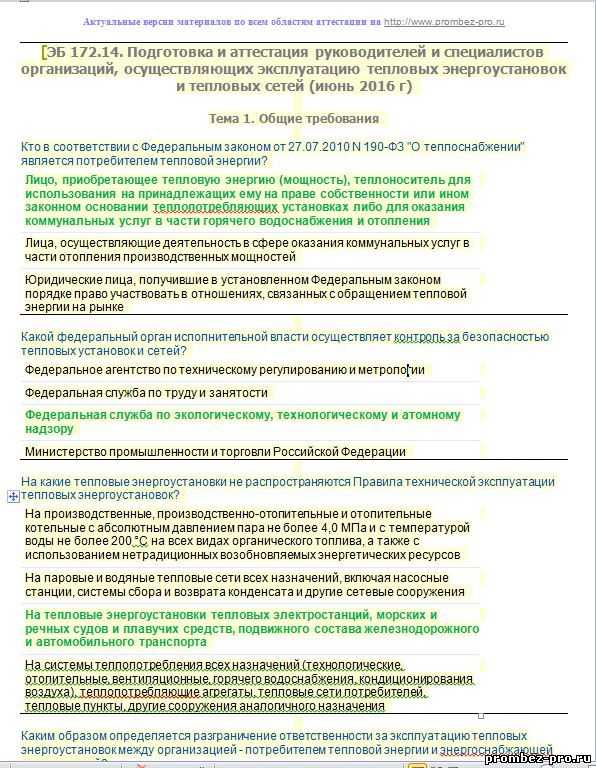

1. При эксплуатации тепловых энергоустановок хранятся и используются в работе следующие документы:
- генеральный план с нанесенными зданиями, сооружениями и тепловыми сетями;
- утвержденная проектная документация (чертежи, пояснительные записки и др.) со всеми последующими изменениями;
- акты приемки скрытых работ, испытаний и наладки тепловых энергоустановок и тепловых сетей, акты приемки тепловых энергоустановок и тепловых сетей в эксплуатацию;
- акты испытаний технологических трубопроводов, систем горячего водоснабжения, отопления, вентиляции;
- акты приемочных комиссий;
- исполнительные чертежи тепловых энергоустановок и тепловых сетей;
- технические паспорта тепловых энергоустановок и тепловых сетей;
- технический паспорт теплового пункта;
- инструкции по эксплуатации тепловых энергоустановок и сетей, а также должностные инструкции по каждому рабочему месту и инструкции по охране труда.
2. В производственных службах устанавливаются перечни необходимых инструкций, схем и других оперативных документов, утвержденных техническим руководителем организации. Перечни документов пересматриваются не реже 1 раза в 3 года.
3. Обозначения и номера оборудования, запорной, регулирующей и предохранительной арматуры в схемах, чертежах и инструкциях должны соответствовать обозначениям и номерам, выполненным в натуре.
Все изменения в тепловых энергоустановках, выполненные в процессе эксплуатации, вносятся в инструкции, схемы и чертежи до ввода в работу за подписью ответственного лица с указанием его должности и даты внесения изменения.
Информация об изменениях в инструкциях, схемах и чертежах доводится до сведения всех работников (с записью в журнале распоряжений), для которых обязательно знание этих инструкций схем и чертежей.
Схемы вывешиваются на видном месте в помещении данной тепловой энергоустановки или на рабочем месте персонала, обслуживающего тепловую сеть.
4. Все рабочие места снабжаются необходимыми инструкциями, составленными в соответствии с требованиями Правилами технической эксплуатации тепловых энергоустановок, на основе заводских и проектных данных, типовых инструкций и других нормативно-технических документов, опыта эксплуатации и результатов испытаний оборудования, а также с учетом местных условий.
В инструкциях необходимо предусмотреть разграничение работ по обслуживанию и ремонту оборудования между персоналом энергослужбы организации и производственных подразделений (участков) и указать перечень лиц, для которых знание инструкций обязательно. Инструкции составляют начальники соответствующего подразделения и энергослужбы организации и утверждаются техническим руководителем организации.
Поручать персоналу, эксплуатирующему тепловые энергоустановки, выполнение работ, не предусмотренных должностными и эксплуатационными инструкциями, не допускается.
5. В должностных инструкциях персонала по каждому рабочему месту указываются:
- перечень инструкций и другой нормативно-технической документации, схем установок, знание которых обязательно для работника;
- права, обязанности и ответственность работника.
- взаимоотношения работника с вышестоящим, подчиненным и другим связанным по работе персоналом.
6. В инструкциях по эксплуатации тепловой энергоустановки приводятся:
- краткое техническое описание энергоустановки;
- критерии и пределы безопасного состояния и режимов работы;
- порядок подготовки к пуску, пуск, остановки во время эксплуатации и при устранении нарушений в работе;
- порядок технического обслуживания;
- порядок допуска к осмотру, ремонту и испытаниям;
- требования по безопасности труда, взрыво- и пожаробезопасности, специфические для данной энергоустановки. По усмотрению технического руководителя инструкции могут быть дополнены.
7. Инструкции пересматриваются и переутверждаются не реже 1 раза в 2 года. В случае изменения состояния или условий эксплуатации энергоустановки соответствующие дополнения и изменения вносятся в инструкции и доводятся записью в журнале распоряжений или иным способом до сведения всех работников, для которых знание этих инструкций обязательно.
8. Управленческий персонал в соответствии с установленными графиками осмотров и обходов оборудования проверяет оперативную документацию и принимает необходимые меры к устранению дефектов и нарушений в работе оборудования и персонала.
9. Оперативный персонал ведет оперативную документацию, примерный перечень которой приведен в приложении №4. В зависимости от местных условий перечень оперативных документов может быть изменен решением технического руководителя. Решение оформляется в виде утвержденного руководством предприятия перечня оперативных документов, включающего наименование документа и краткое его содержание.
Приложение №4 правил эксплуатации тепловых энергоустановок. Примерный перечень эксплуатационной документации
Наименование |
Содержание |
---|---|
Оперативный журнал |
Регистрация в хронологическом порядке (с точностью до минуты) оперативных действий, производимых для обеспечения заданного режима тепловой энергоустановки и тепловой сети, распоряжений вышестоящего и управленческого персонала и специалистов. Записи об авариях и инцидентах оборудования и мерах по восстановлению нормального режима. Сведения о первичных и ежедневных допусках к работам по нарядам и распоряжениям. Записи о приеме и сдаче смены с регистрацией соответствия оборудования (в работе, ремонте, резерве) |
Оперативная схема тепловых сетей (водяных, паровых, конденсатных) |
Схема тепловых сетей с указанием на ней диаметров и номеров трубопроводов, камер, арматуры, спускных, продувочных и дренажных устройств, насосов, регулирующих клапанов и протяженности |
Оперативная схема тепловых энергоустановок |
Схема тепловой энергоустановки с подводящими и отводящими трубопроводами, с обозначением и нумерацией запорной и регулирующей арматуры, спускных, продувочных и дренажных устройств, отражающая фактическое диспетчерское (функциональное) состояние оборудования и запорной арматуры в реальном времени |
Оперативная схема источника теплоты |
Тепловая схема источника тепловой энергии с указанием и нумерацией установленного оборудования, трубопроводов, арматуры, контрольно-измерительных приборов и автоматики |
Перечень камер и каналов, подверженных опасности проникновения газа |
Перечень камер, каналов и других подземных сооружений, подверженных опасности проникновения газа в количествах, превышающих предельно допустимые санитарные нормы или образующих взрывоопасные смеси |
Перечень оборудования, находящегося в оперативном управлении и ведении диспетчера |
Наименование и краткие технические характеристики оборудования, находящегося в оперативном управлении и оперативном ведении диспетчера |
Программа переключения |
Запись о содержании операций и их перечень, времени начала и окончания, условиях проведения; сведения о персонале, выполняющем переключения, указания о последовательности переключений, положении запорной и регулирующей арматуры после их окончания; должность работника, контролирующего ход переключений и несущего за них ответственность |
Схемы тепловых камер (насосных станций, тепловых пунктов) |
Схема тепловой камеры (насосной станции, теплового пункта) с установленным в ней оборудованием, трубопроводами, арматурой и контрольно-измерительными приборами |
Журнал обходов тепловых сетей |
Запись заданий обходчиком тепловых сетей и результатов обхода |
Журнал распоряжений |
Запись распоряжений руководства организации, руководящего персонала энергослужбы |
Журнал учета работ по нарядам и распоряжениям |
В соответствии с правилами техники безопасности при эксплуатации тепломеханического оборудования электростанций, тепловых сетей и теплопотребляющих установок |
Журнал заявок на вывод оборудования из работы |
Регистрация заявок на вывод оборудования из работы от цехов (участков) с указанием наименования оборудования, причины и времени вывода его из работы (подачи заявки), а также объема теплопотребления отключаемого оборудования |
Журнал дефектов и неполадок с оборудованием |
Запись о неисправностях тепловых энергоустановок и тепловых сетей. Указываются дата записи, характер неисправности и ее принадлежность. Запись ответственного за исправное состояние и безопасную эксплуатацию тепловых энергоустановок об ознакомлении и устранении дефектов |
Температурный график центрального регулирования системы теплоснабжения |
График зависимости температур сетевой воды в подающих и обратных трубопроводах тепловой сети от температуры наружного воздуха |
Пьезометрические графики |
Давление в подающем и обратном трубопроводах по длине тепловой сети в зависимости от рельефа местности, для зимнего, летнего и аварийных режимов |
Режимная карта |
Документ, содержащий перечень оптимальных значений параметров для достижения надежной и экономичной эксплуатации тепловых энергоустановок, составленный по результатам режимно-наладочных испытаний |
График ограничений и отключений |
Документ, содержащий очередность ограничений и отключений потребителей при недостатке тепловой мощности или топлива, а также в случае аварии в энергоснабжающей организации |
Журнал учета проведения противоаварийных и противопожарных тренировок |
Журнал с указанием даты проведения тренировок, фамилий участников и должности, темы и места проведения, оценки и замечаний, подписей участников, подписи руководителя тренировки |
Журнал учета состояния контрольно-измерительных приборов и автоматики |
Записи о проводимых ремонтах, проверках работоспособности и поверках контрольно-измерительных приборов и автоматики |
Журнал учета качества питательной, подпиточной, сетевой воды, пара и конденсата |
Запись о качестве воды, пара и конденсата на основании химического контроля |
Ведомости учета суточного отпуска тепловой энергии и теплоносителя на источнике теплоты |
Запись о ежесуточных температуре, давлении, количестве отпущенного и возвращенного теплоносителя, расходе подпиточной воды, температуре холодной воды, количестве выработанной, потребленной на собственные нужды и отпущенной тепловой энергии по показаниям приборов учета тепловой энергии и теплоносителя |
Журнал учета тепловой энергии и теплоносителя в водяных (паровых) системах теплопотребления |
Запись о ежесуточных расходах теплоносителя по подающему, обратному, подпиточному трубопроводах (паропроводу, конденсатопроводу), трубопроводу системы горячего водоснабжения, величине тепловой энергии и времени работы приборов учета тепловой энергии |
Ведутся при эксплуатации теплового пункта:
Наименование |
Содержание |
---|---|
Оперативный журнал |
Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией) |
Журнал распоряжений |
Для записи распоряжений главного инженера и ответственного за тепловое хозяйство или лица его заменяющего, ведется заказчиком. В случае отсутствия может быть предоставлен обслуживающей организацией |
Журнал учета работ по нарядам и распоряжениям |
Ведется заказчиком |
Журнал заявок на вывод оборудования из работы |
Ведется заказчиком |
Журнал дефектов и неполадок с оборудованием |
Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией) |
Журнал учета проведения противоаварийных и противопожарных тренировок |
Ведется заказчиком, в случае необходимости может привлекать для проведения совместных тренировок подрядные организации. |
Журнал учета состояния контрольно-измерительных приборов и автоматики |
Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией, по условиям договора) |
Журнал учета качества питательной, подпиточной, сетевой воды, пара и конденсата |
Ведется на котельных, ТЭЦ и тд. |
Ведомости учета суточного отпуска тепловой энергии и теплоносителя на источнике теплоты |
Не обязательный документ |
Журнал учета тепловой энергии и теплоносителя в водяных (паровых) системах теплопотребления |
Ведется обслуживающей организацией, в случае отсутствия заводится (обслуживающей организацией) |
Документация, разрабатываемая при проектировании тепловых пунктов:
Наименование |
Содержание |
---|---|
Проект теплового пунтка |
Данный документ разрабатывается согласно требованиям и условиям подключения, выставляемыми такими инстанциями, как «МОЭК», ФГУ Ростехнадзор, ОАО «Московская Теплосетевая Компания». |
Проект теплового пункта состоит из:
Наименование |
Содержание |
---|---|
Паспорт теплового пункта |
Общие сведения о тепловом пункте |
Принципиальные схемы проектируемого объекта (проектная и исполнительная документация) |
Тепловая, схема автоматизации, электрическая |
Схемы расположения оборудования |
|
Спецификации оборудования |
|
Сертификаты на поставляемое оборудование |
|
Паспорта на готовые узлы и механизмы, входящие в состав теплового пункта |
|
Пояснительные записки, прилагаемые к проектной и исполнительной документации |
Гидравлические расчеты, установки контрольно измерительных приборов, принцип действия автоматики |
При эксплуатации теплового пункта опираются на правила эксплуатации тепловых энергоустановок и инструкции по эксплуатации оборудования.
эксплуатационные инструкции, инструкции по охране труда, пожарной безопасности, оперативные схемы, техническая документация по учету и отчетности разрабатываются перед пробным пуском тепловых энергоустановок. В случае их отсутствия могут быть разработаны в проектной организации или самостоятельно (теплопотребляющей организацией) на основании проекта теплового пункта.
При эксплуатации теплового пункта указанные выше документы ведутся в соответствии с правилами технической эксплуатации тепловых энергоустановок.
При эксплуатации тепловых энергоустановок основными регламентирующими документами являются, Правила эксплуатации тепловых энергоустановок, предписания энергоснабжающих организаций.
Другие услуги компании ЭССИ ( ESSE)
- Техническое обслуживание систем порошкового пожаротушения
- Модернизация систем вентиляции и кондиционирования
- Ремонт систем кондиционирования
С уважением и наилучшими пожеланиями Вам и Вашему бизнесу.
Коллектив компании «ЭССИ»
Руководство по проектированию: Тепловые сети (2021 г.)
Назад ко всем элементам знаний
- Формат PDF
- Книга
- Стандартная ставка
- 20 фунтов стерлингов + НДС
- Рейтинг участников
- БЕСПЛАТНО
Загрузка
- Стандартная ставка
- 30 фунтов стерлингов + НДС
- Рейтинг участников
- 15 фунтов стерлингов + НДС
Покупка
- Издатель
- СИБСЕ
- Статус
- Активный
- № стр.
- 111
- Дата публикации
- сен 2021
- ISBN
- 9781912034864
- Обзор
Руководство по проектированию: Тепловые сети объясняет, как спроектировать тепловую сеть, такую как коммунальная система отопления или система централизованного теплоснабжения, и предназначен в качестве дополнения к CP1: Тепловые сети: свод правил для Великобритании .
Две публикации также можно приобрести вместе в комплекте «Тепловые сети».
Тепловая сеть представляет собой трубопроводную систему, распределяющую централизованно вырабатываемое тепло по жилым помещениям, зданиям или объектам, которые используются для отопления помещений и горячего водоснабжения. В этом Руководстве по проектированию основное внимание уделяется вопросам гидротехники: как контролировать потоки и температуру в сети, чтобы добиться максимальной экономии углерода от центральных источников тепла. Он в основном предназначен для сетей малого и среднего масштаба, например, для сетей с несколькими многоквартирными домами или жилыми комплексами.
Следует отметить, что, хотя руководство касается проектирования тепловых сетей, те же самые принципы могут также применяться к сетям охлаждения или любой крупной системе отопления или охлажденной воды. Действительно, если автономные системы отопления и охлаждения внутри зданий должны быть пригодны для будущего подключения к сети, то проектирование этих систем должно следовать тем же принципам.
Руководство написано для инженеров-проектировщиков строительных служб, имеющих предыдущий опыт работы с замкнутыми рециркуляционными коммерческими системами отопления и охлаждения, и не предназначено для того, чтобы инженер с ограниченным опытом проектирования мог выполнить полное проектирование.
Сложность вопросов проектирования, связанных с тепловыми сетями, требует опыта расчета отопительной и холодильной нагрузки, а также расчета размеров труб и насосов. Эти темы подробно не рассматриваются в данном руководстве.
Содержание
- Определения
- Символы
- Обозначение
- ВВЕДЕНИЕ
- Область
- Предназначенные
- Как использовать этот направляющий
- .0068
- Цели проекта
- Ключевые особенности хорошего проекта
- Общая компоновка системы
- Энергетические центры
- Категории источников тепла
- Конструкция энергетического центра
- Потери тепла из резервуара-аккумулятора
- Расчет источников тепла
- Последовательность включения/выключения источников тепла
- Распределение по сети
- Приоритетные приоритеты
- Сетевые распределения рабочие температуры
- Сетевые давления работы
- Ссевые скорости потока
- Распределение сетевых распределительных работ
- Распределительный насос
- Насос.
- Концевые байпасы
- Изоляция сетевых труб
- Подключения к зданию
- Прямое подсоединение
- Indirect connection via a heat substation
- Connections to existing plant rooms
- Connections via HIUs
- End user systems
- End user system flow rate
- Terminal devices and their control
- Energy metering
- Regulations и рекомендации
- Счетчики тепла
- Данные счетчиков
- Автоматическое считывание показаний счетчиков
- Проект для сетевого учета
- Значения VWART
- Проектирование для выставления счетов и предоплаты
- В эксплуатации и текущем обслуживании
- Защита трубопроводов
- Предварительная очистка
- Продолжающаяся защита системы
- БАБОЛАЦИЯ ДЛЯ ДЕЙСТВИЯ
- Пиковое потоковое состояние
- Минимальное условия.
- Приемочные испытания на месте
- Послепуско-наладочные работы
- Системы учета
- Энергетический мониторинг
Приложение A: Температурные градиенты
- Расчет теплопотерь из открытых труб
- Расчет перепада температуры в сетевых распределительных трубах
- Расчет тепловых потерь из предварительно изолированных труб
Приложение B Насосы с регулируемой скоростью и регулирование скорости вращения насосов3 Управление скоростью насоса
Приложение C Теория регулирующего клапана
- Характеристика потока
- Авторитет клапана
- Приводы регулирующего клапана
Приложение D Размер регулирующего клапана
- Моторизованные двухпозиционные клапаны
- Термостатические радиаторные клапаны (TRV)
- Термостатические радиаторные клапаны, независимые от давления (PITRV)
- Двухходовые регулирующие клапаны
- Регулирующие клапаны ICV (независимые от давления)
Приложение E Классификация оконечных устройств
- Естественная конвекция/излучение (пассивная)
- Принудительная конвекция (активная)
- Пластинчатые теплообменники
Автор: Крис Парсло
Рецензенты: Улоф Янгстен (Рэмболл), Валерия Хныкина (FVB) и Ричард Смит
С чего начать | Развитие сети централизованного теплоснабжения
Руководство для городов и поселков, рассматривающих возможность развития сети централизованного теплоснабжения в своем регионе
Следующие шаги предлагаются для городов, желающих развивать свои собственные сети централизованного теплоснабжения:
- Проведение тепловой карты спроса и источников тепла
Чтобы установить, подходит ли централизованное теплоснабжение для вашего региона, вы должны сначала составить тепловую карту спроса и источников тепла в вашем регионе. В нашем Руководстве по составлению карты потребности в тепле объясняются ключевые моменты, которые следует учитывать при создании тепловой карты вашего региона.
- Определите и ранжируйте потенциальные области, в которых лучше всего развивать новые сети централизованного теплоснабжения
Основными критериями, которые обычно делают систему централизованного теплоснабжения подходящей для района , являются более высокая плотность и отработанное тепло близлежащих промышленных предприятий. По данным датских муниципалитетов, районы с плотностью тепла более 150 ТДж/км² считаются технически и экономически подходящими для развития традиционных систем централизованного теплоснабжения. Централизованное теплоснабжение особенно подходит для плотных городских районов, таких как крупные города и поселки, которые обычно имеют предложение (т. е. изобилие источников тепла) и спрос (т. е. сильную клиентскую базу), чтобы сделать сеть жизнеспособной.
Многие общественные здания идеально подходят для централизованного теплоснабжения, так как они работают в течение длительного времени, требуют большого количества тепла и горячей воды.
- Включить разделы в политику планирования для поддержки централизованного теплоснабжения и использования местных источников отработанного тепла
Для получения дополнительной информации о политике планирования скоро на нашем веб-сайте будет доступен набор инструментов пространственной политики для обеспечения DHC посредством новой застройки. Наша политика , юридический и нормативный обзор также освещает передовой опыт и предоставляет политикам практические рекомендации от местных специалистов-практиков на любом уровне управления, будь то местный, региональный, национальный или европейский.
- Провести технико-экономическое обоснование для одной из перспективных областей с высоким рейтингом, чтобы определить ее пригодность для централизованного теплоснабжения
Вы можете использовать наш CO 2 Калькулятор выбросов для расчета выбросов и затрат/выгод решения централизованного теплоснабжения по сравнению с индивидуальными альтернативами отопления для конкретной области в Северо-Западной Европе.
Органам государственного сектора доступно множество различных типов бизнес-моделей при реализации сети централизованного теплоснабжения. Они варьируются от полной собственности, эксплуатации и обслуживания самого государственного органа до полной приватизации с различными уровнями государственно-частного партнерства между ними. Вскоре вы сможете больше узнать об этом в нашем готовящемся к выпуску Руководстве по моделям управления/бизнес-моделям .
Независимо от того, какой тип бизнес-модели выбран, проекты централизованного теплоснабжения обычно требуют значительных предварительных инвестиций. В странах, где централизованное теплоснабжение менее развито, вероятно, потребуется использовать сочетание потоков финансирования, таких как государственное и частное финансирование, государственные схемы стимулирования или финансирование ЕС. Узнайте об основных вопросах, которые следует учитывать при финансировании сетей ЦО, а также о различных доступных источниках и структурах инвестиционного финансирования в нашем Руководство по финансированию 4DHC .
- Разработка политики для определения приоритетности размещения новых застроек с высокой плотностью застройки в пределах или рядом с выявленными перспективными зонами и обеспечения их будущего за счет внедрения централизованных водяных систем отопления с возможностью будущего подключения к сети централизованного теплоснабжения
Свяжитесь с нами
Свяжитесь с нами, чтобы узнать, как построить сеть централизованного теплоснабжения в вашем районе
Свяжитесь с нами
Полезные ресурсы
Руководство для организаций государственного сектора
по развитию централизованного теплоснабжения в Северо-Западной Европе
Подробнее
Руководство для энергетических компаний
по развитию централизованного теплоснабжения в Северо-Западной Европе
Подробнее Руководство для потребителей энергии
по централизованному теплоснабжению в Северо-Западной Европе
Подробнее
Веб-семинар 1:
«Роль государственного сектора в развитии централизованного теплоснабжения 4-го поколения»
Смотреть веб-семинар
Веб-семинар 2:
th Generation Cooling 2 0003 веб-семинар
Веб-семинар 3:
«Развитие тепловых сетей 4-го и 5-го поколения в Великобритании»
Смотреть веб-семинар
Проведение ситуационного анализа
Mevelдля централизованного теплоснабжения0003
Подробнее
Часто задаваемые вопросы
Как работает система централизованного теплоснабжения?
Централизованное теплоснабжение представляет собой сеть труб с высокой изоляцией, которая доставляет тепло от центрального источника энергии для обеспечения отопления помещений и горячего водоснабжения нескольких зданий, подключенных к сети. Сеть переносит тепло путем перекачивания горячей воды конечному потребителю, и эта горячая вода не используется непосредственно потребителем, а скорее используется для нагрева собственной воды каждого потребителя через теплообменник. Он может комбинировать несколько местных, возобновляемых и низкоуглеродных источников тепла, а также может перерабатывать отработанное тепло, полученное в результате таких действий, как производство электроэнергии или промышленные процессы, которое в противном случае было бы потеряно в атмосферу или водные пути.
Если мы хотим создать собственную сеть централизованного теплоснабжения, какие основные области нам необходимо рассмотреть?
Наиболее важным соображением при разработке сети централизованного теплоснабжения является плотность потребности в тепле, то есть районы, в которых есть здания с высокой потребностью в тепле, которые находятся в непосредственной близости друг от друга – эта потребность может быть либо от существующих, либо от планируемых зданий, либо от того и другого. Районы с плотностью потребности в тепле более 150 ТДж/км2 считаются подходящими для развития сети ЦО. Вторым важным моментом является теплоснабжение. Использование существующего источника тепла, такого как источник промышленного сбросного тепла, может еще больше повысить осуществимость проекта, однако разработка нового источника тепла, такого как газовая ТЭЦ, также может быть осуществимой. Последняя область, которую следует учитывать, — это любые физические ограничения, например. пересечения рек или железных дорог, которые могут повлиять на стоимость сети и снизить ее финансовую жизнеспособность.
Достаточно ли холоден климат моего региона для централизованного теплоснабжения?
Схемы централизованного теплоснабжения действуют по всей Европе. Европейский индекс тепла показывает, что большая часть Европы находится в пределах +/- 20% от среднего европейского спроса на тепло, и в этой области эффективно работают сотни схем централизованного теплоснабжения. Централизованное отопление также обеспечивает горячую воду для душа и т. д., которая не зависит от наружной температуры. Этим объясняется использование сетей централизованного теплоснабжения в районах с низкой годовой потребностью в отоплении, таких как юг Испании и Португалия.
Может ли централизованное теплоснабжение осуществляться только в очень крупных городах?
Нет, централизованное теплоснабжение предназначено не только для крупных городов. Плотность потребности в тепле, которая является одним из основных показателей работоспособности сетей централизованного теплоснабжения, может быть достигнута не только в городах, но и в малых городах и селах.
Какие первые шаги нам нужно сделать, чтобы начать?
Предлагаются следующие шаги:
- Проведение тепловой карты спроса и источников тепла
- Определить и ранжировать области возможностей, в которых лучше всего развивать новые сети централизованного теплоснабжения
- Включить разделы в политику планирования для поддержки централизованного теплоснабжения и использования местных источников сбросного тепла
- Провести технико-экономическое обоснование одной из перспективных областей с высоким рейтингом, чтобы определить ее пригодность для централизованного теплоснабжения
- Разработка политики для определения приоритетности размещения новых застроек с высокой плотностью застройки в пределах или рядом с выявленными областями возможностей и обеспечения их будущего за счет внедрения централизованных водяных систем отопления с возможностью будущего подключения к сети централизованного теплоснабжения
Смогут ли жители домов, подключенных к центральному отоплению, регулировать температуру в своих домах? 904:30
Да, домашние системы отопления будут работать так же, как и традиционные водяные системы отопления, где каждый источник тепла (радиатор, контур теплого пола и т.
