Инсталляция Geberit что это? О компании и монтаже своими руками / Унитазы / Сантехника / Публикации / Санитарно-технические работы

Швейцарская компания Geberit, основанная в 1874 году, известна сегодня во всем мире как ведущий производитель качественной санитарно-гигиенической техники. Она первой стала изготавливать и поставлять на рынок бачок скрытой установки для приставного унитаза. Сегодня на 19 заводах компании Geberit работают свыше 6000 сотрудников, а ее продукция поставляется в 35 стран.

В производстве Geberit использует экологически чистое сырье и предлагает потребителю оборудование, отвечающее всем европейским стандартам.

Что особенного в инсталляции Geberit- Геберит

Компания производит продукцию на 8 линиях, среди которых одна эксплуатируется полностью для систем инсталляции. Наибольший ассортимент инсталляций отнюдь не рекламный ход производителя.

Это факт, свидетельствующий о стремлении Geberit отвечать любым потребностям клиентов. Компания разрабатывает все новые и новые модели сантехники, которые позволяют:

1. максимально экономно использовать пространство помещений;
2. сокращать расходы на водопотребление;
3. воплощать любые идеи дизайнеров.

Инсталляция становится все более популярным предметом сантехники и вытесняет из квартир и домов традиционные сливные баки унитаза.

В туалетных комнатах практически всех современных бизнес-центров, автовокзалов и торговых центров устанавливается системная инсталляция. Это указывает на надёжность конструкции. В противном случае в местах общественного пользования она бы не была столь востребованной.

Geberit производит комплекты подвесных унитазов с инсталляцией Geberit, подходящие для размещения в любом месте помещения, в том числе под окном.

Это возможно с инсталляционными рамными установками высотой до 82 м. Производитель учитывает, что не всегда допустима установка инсталляции с креплением к капитальной стене. Вот почему Geberit  выпустила линейку конструкций Delta.

Ее модели оснащаются усиленными нижними опорами. Подобная система может быть установлена  в любом месте комнаты, даже может встраиваться в гипсокартонную обшивку. У инсталляций Geberit Delta нет дизайнерских излишеств, которые сделали бы продукцию дороже.

Вот почему серия может относиться к эконом-классу. Притом подобная экономия нисколько не влияет на качество выпускаемой Geberit сантехники.

Хотя у продукции бренда швейцарское происхождение, она производится Geberit с учётом потребностей местных рынков. Так, для рынка потребителей в странах СНГ компания предложила коллекцию инсталляций Geberit «Платтенбау» («панельный дом»).

Эта линейка сантехники дает возможность монтировать инсталляцию в стену с сантехническими шахтами, вблизи которой протянуты канализации водопровода или канализации.

Коллекция «Платтенбау» в России представлена в трёх модификациях: Delta; Sigma и Omega. Первый вариант без дорогостоящих излишеств доступен покупателю со средним уровнем доходов.

Рама из стали держит нагрузку до 400 кг и оснащается выдвигающимися опорами длиной 20 см. У 9-литрового бака двойной сливной механизм: первый для слива на 3−4 л и второй для слива на 7−9 л.

Такая конструкция позволяет существенно экономить на водопотреблении. Покрытая хромом белая или глянцевая кнопка двухсекционная: каждая кнопка соответствует своему типу слива.

У модели инсталляции упрощен механизм устранения отказа бачка. Добраться до неисправности очень просто – стоит лишь снять смывную кнопку для инсталляции Geberit и получить доступ к специальному окошечку.

Скрытая инсталляция для подвесного унитаза

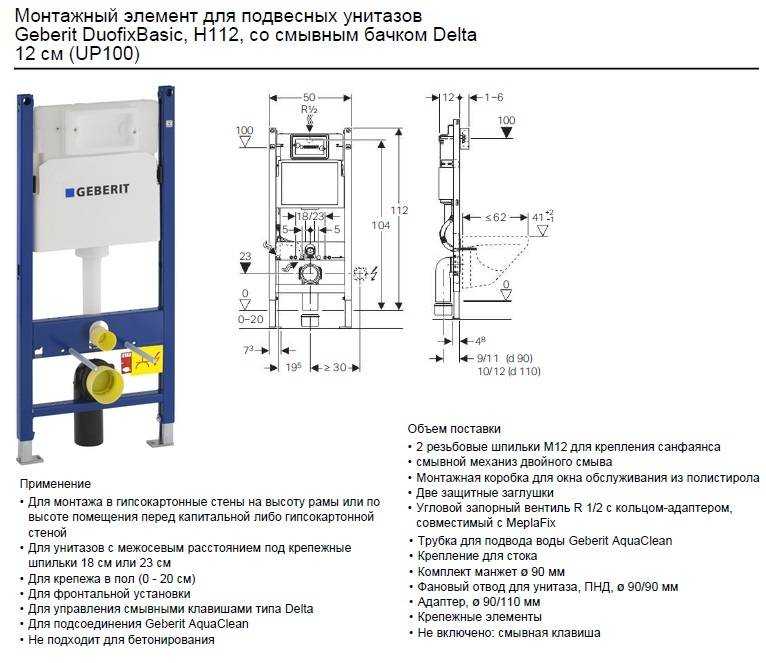

Линейка продуктов Geberit Duofix предназначена для монтажа инсталляции в перегородках из гипсокартона и в случае установки подвесного унитаза.

С таким сантехническим изделием намного проще убираться в ванной комнате – мыть пол ничто не мешает. К тому же в данном варианте нет унитазной ножки, вокруг которой главным образом скапливается пыль.

Систему скрытого слива дополняет огромный выбор монтажных модулей и клавиш для инсталляции Geberit.

Поэтому можно с легкостью оборудовать туалетную комнату для пользователей с ограниченными возможностями. Крепёжные элементы дают возможность монтировать унитаз так, чтобы нагрузка распределялась равномерно на пол и стойки сбоку.

Вот почему не стоит опасаться, что подвесной унитаз упадет – это исключено.

Инсталляций скрытой модификации вида Geberit Kombifix

Эта линейка продуктов ориентирована на монтаж в кирпичной кладке, а также перед ней. Элементы конструкции дают возможность крепить инсталляцию к полу или стене.

Установка инсталляции от Geberit – инструменты

Выполнить монтаж инсталляции Geberit можно самостоятельно. Для этого потребуются:

• строительный уровень;
• отвес и рулетка;
• система инсталляции;
• разметочный маркер;
• накидные ключи – с диаметром, как у крепежей;
• перфоратор;
• сверла по бетону.

Особенности монтажа рамы

Несложно собственноручно установить на рамную инсталляцию унитаз Geberit. Но прежде нужно выбрать место для установки конструкции.

При выборе места учитывайте толщину стены для крепления рамы или перегородки. Этот параметр определяет выбор разновидности инсталляции для подвесного унитаза Geberit. Также нужно помнить об особенностях канализации.

Правильная установка потребует выполнения целого ряда работ, к которым относятся:

1. Обустройства каркаса. Прежде всего, собирается металлическая рама, на которой потом устанавливаются движимые крепежи. На крепежах фиксируется сливной бак. Плавающие крепления позволяют установить сантехнику на нужную высоту. Рамы выдерживают вес в полтонны.
2. Установка бачка. При установке учитывайте, что высота кнопки слива над уровнем пола должна быть не меньше метра, а между сливным бачком и стеной должно быть немного свободного пространства – величиной в 1,5 см.
3. Крепление инсталляции в собранном виде к стене. Для работ требуется строительный уровень. Раму прикладывают к стене и отмечают места для прокручивания крепежных отверстий.
4. Подведение к бачку трубопровода. Необходимо учитывать направление, которое может быть боковым или верхним. Подключая бачок, использовать гибкие шланги не следует – они быстро выходят из строя. Лучше воспользоваться пластиковыми трубами.
5. Подключение конструкции к канализации. С этой целью используют гофру.
6. Проверка функциональности системы. Прежде чем закрыть раму, проверяют каждое соединение на предмет протечек. Убедившись, что их нет, приступают к установке гипсокартонного короба. Каркас короба выполняется из металлопрофиля. В таком случае предпочтителен влагостойкий гипсокартон, тем более, если ванна и санузел находятся в одном помещении. Рекомендуемая толщина листов 1 см. Можно класть гипсокартон в 2 слоя, контролируя, чтобы швы не совпадали. В листах, прежде чем их прикручивают, вырезают необходимые отверстия.
7. Установка унитазной чаши. Устанавливать чашу следует спустя хотя бы полторы недели с монтажа короба. Унитаз монтируют на штифты. Облицовывают короб до или после монтажа чаши.

Установка блочной инсталляции

Монтаж инсталляции Geberit выполняется в короткий срок. Блочную конструкцию устанавливают следующим образом:

1. размечается место монтажа с учетом того, что оси конструкции и помещения должны совпадать;
2. отмеряется нужная высота размещения бачка – как правило, она не больше 1м;
3. на равном удалении от оси вкручиваются дюбели – отверстия выполняются перфоратором, и в них вбиваются дюбели;
4. устанавливается сливной бачок;
5. монтируются штифты под унитаз;
6. чаша унитаза подсоединяется к сливу, притом шланг крепится посредством хомутов.

Возможные проблемы

Купить инсталляцию для унитаза Geberit в полной комплектации можно в фирменном магазине. На оригинальность продукции, предлагаемой на рынках, или уцененных инсталляций Geberit с унитазом в комплекте лучше не рассчитывать – можно легко обмануться.

Купленную сантехнику несложно установить самостоятельно. Но для этого требуются определенные навыки ведения монтажных работ.

Если вы не хотите сами монтировать раму, потому что опасаетесь ее повреждения, воспользуйтесь услугами профессиональных сантехников. При неквалифицированной самостоятельной установке инсталляции могут возникнуть следующие проблемы:

1. Протечка сливного бака. В этом случае нужно проверить правильность монтажа уплотнительных прокладок.
2. Протечка унитаза. Стыки, скорее всего, плохо покрыты герметиком. Нужно зачистить швы и повторно воспользоваться силиконом.
3. Шатание унитаза. Чтобы решить проблему, подтяните крепежи.
4. Застой в сливе канализации воды. Уклон труб не соответствует рекомендуемому в 45 градусов.

Если соблюдать правила монтажа и придерживаться инструкции к инсталляции Geberit, подобные проблемы вряд ли возникнут, а современная инсталляция от популярного бренда украсит собой интерьер помещения и долгое время будет работать исправно.

Установка унитаза – нужен хит? Предлагаем подвесной

Прежде чем рассматривать установку подвесного унитаза на примере использования инсталляций швейцарской фирмы “Геберит” (Geberit), в данной статье уместно привести обоснование выбора подвесной системы. Унитазы, биде и раковины-умывальники были изобретены не вместе и сразу, но появление в ассортименте магазинов сантехники такого предмета, как инсталляция (в переводе с английского installation — установка, монтаж), к 10-м годам 21-го века сделало возможным подвес любого из этих типов сантехнических приспособлений. В данном случае пойдёт речь об инсталляциях марки Geberit, однако в ассортименте современных производителей есть и другие системы с подобными функциями. Просто, если нужен конкретный пример, то наши специалисты обычно предлагают продукцию наиболее тщательно проверенных, как говорят, временем производителей.

То, что нашим посетителям эта марка не кажется широко известной, больше говорит о самих посетителях, большинство которых, разумеется, не обязаны знать марки производителей сантехники. Однако, в отличие от Grohe или Roca, чьи логотипы “красуются” на смесителях, душевых лейках или ваннах, и люди из-за этого их чаще узнают, самые удобные места для надписей Geberit часто оказываются за перегородками из гипсокартона и других материалов. Дело в том, что “конёк” компании, на котором она успешно движется вперёд с 1905 года – это смывные бачки. К 2012 году под маркой Geberit стали выходить и многие другие виды сантехнических товаров, и к этому же времени компания стала крупнейшим в мире производителем встроенных смывных бачков. А если бачок встроенный, то и логотип – с ним.

Как подумали о россиянах предприимчивые изобретатели из Geberit

Сотрудники Geberit обратили внимание на то, что большинство жилых квартир в Москве, да и во многих других российских городах находятся в панельных зданиях, где предусмотрены туалеты по стандартным проектам. Это означает небольшое помещение, где кроме унитаза может поместиться только его пользователь. И хотя этот туалет часто бывает смежным с такой же “минимально просторной” ванной комнаткой, разделяет их довольно мощная железобетонная плита. Потому красивые проекты с просторными санузлами, освещёнными солнечным светом через окна, в панельных домах могут быть реализованы только засчёт высокотехнологичных решений на территории жилых комнат. Но вот усовершенствовать типовой проект – это более уместный вариант модернизации туалета для частных квартир.

Профессионалы из Geberit, опираясь на более, чем вековой опыт компании, разработали специальный комплект элементов, необходимых для установки подвесного унитаза в “блочном” туалете панельного здания. Они учли то, что сразу за унитазом обычно находится довольно глубокая (в смысле расстояния до стены за трубами) шахта для труб канализации и водопровода, скрытая тонкими стройматериалами, типа фанеры или ДВП. Они померили и создали специальные шпильки длиной 50 см, достаточные для соединения несущей рамы подвесного унитаза с несущей стеной шахты. Кроме того, они решили проблему, возникающую, когда трубы мешают закрепять инсталляцию. Они создали телескопический механизм изменения высоты рамы, позволив тому кто её устанавливает выбрать место, где трубы не мешают.

Достоинства подвесного унитаза на инсталляции

Сомнительна польза от споров или утверждений вроде того, будто приставной унитаз лучше подвесного или наоборот. Кроме того, в ассортименте современных производителей есть ещё и достойные внимания модели “традиционных” напольных унитазов, прямо на которых базируются смывные бачки. Однако оценить некоторые достоинства подвесного варианта возможно ещё до его использования, на основе простых логических рассуждений:

• так как подвесные унитазы появились в розничной продаже относительно недавно, то они чаще подвесных ассоциируются с более современным стилем интерьера;
• мыть пол под унитазом проще, чем вокруг него, и внутри туалета нет смывного бачка (он в канализационной шахте), что снижает трудоёмкость домашней уборки;
• большинство подвесных моделей компактнее аналогов с бачком на унитазе, что экономит пространство в туалете;
• унитаз, подвешенный на инсталляции Geberit, рассчитан на нагрузку в 400 кг;
• доступ к обслуживанию элементов встроенного бачка предусмотрен через съёмную клавишу смыва, что упрощает технические работы и позволяет создать более элегантную атмосферу в интерьере. .


Процесс установки подвесного унитаза с использованием инсталляции Geberit

Так как иногда лучше один раз увидеть, чем услышать или почитать, без сомнений в полезности, предлагаем вам ознакомиться с профессионально сделанной для фирмы Geberit видео-инструкцией по установке подвесного унитаза, прилагаемой к подробному описанию соответствующих инсталляций. Краткое содержание работ предлагаем вам в списке ниже, а подробности и особенности различных моделей можно узнать в прилагаемых к инсталляциям и унитазам инструкциям.

Стадии процесса монтажа подвесного унитаза:

1) Подготовить помещение для установки монтажной рамы (инсталляции). Удалить всё ненужное, включая подлежащую замене плитку и стенку между канализационной шахтой и помещением санузла, если речь идёт не о новом санузле, а о ремонте.

2) Подготовить инсталляцию к соединению с полом и стеной.

3) Создать из стандартных блоков нужный вариант присоединения к канализационному отводу.

4) Надёжно прикрепить инсталляцию к полу и капитальной стене.

5) Присоединить встроенный смывной бачок к водопроводу. Установить люк для доступа к вентилям и счетчикам. Обшить инсталляцию гипсокартоном, восстановив таким образом стенку канализационной шахты.

6) Уложить плитку или как-то иначе оформить интерьер помещения до состояния финальной отделки.

7) Подвесить унитаз, проверить его функционирование и радостно улыбнуться.

Благодарим специалистов из Geberit за иллюстрации и информацию к размышлению.

Желаем нашим посетителям верных решений и успешных установок унитазов и любой другой хорошей сантехники.

Автор статьи: Валерий Клёнов

Унитаз-биде Geberit AquaClean: быстрая и простая установка

Создайте свой собственный спа всего за несколько часов

Украсить вашу ванную комнату решением, обеспечивающим максимальный комфорт, не должно быть сложной задачей . Унитазы-биде Geberit AquaClean можно комбинировать со всеми системами инсталляции и смыва Geberit и устанавливать как в отремонтированных, так и в новых ванных комнатах.

• Решения для новых ванных комнат
• Решения для ремонта ванных комнат с использованием Geberit Monolith и декоративной панели Geberit
• Гибкие решения для модернизации

Решения для новых ванных комнат

При создании новой ванной комнаты нет предела вашим возможностям. Все модели AquaClean можно без труда установить с помощью проверенных монтажных элементов для унитаза, независимо от того, выберете ли вы бачок скрытого или наружного монтажа, подвесной или напольный унитаз. Если вам нужен совет, наши партнеры-специалисты будут рады помочь.

Найдите дилера по продаже товаров для ванных комнат в вашем регионе

Решения для ремонта ванной комнаты С Geberit Monolith

Если открытый бачок уже установлен или если время, бюджет или основные конструктивные соображения не позволяют незаметно встроить бачок в стену, Geberit Monolith предлагает стильную альтернативу . Узкий смывной бачок и необходимая сантехника размещены под элегантной стеклянной поверхностью.

Монолит сконструирован таким образом, что его можно быстро установить и подключить к существующим трубопроводам без больших неудобств или беспорядка. Сантехник, скорее всего, предложит розетку рядом с унитазом для подключения к сети, необходимого для Monolith Plus. В противном случае линии электропередач можно проложить в любом месте ванной комнаты через обычную розетку и кабельный канал.

Geberit Monolith Преимущества для вас

В некоторых случаях невозможно встроить бачок унитаза в стену. Здесь на помощь приходит санитарный модуль Geberit Monolith. Geberit Monolith обладает следующими преимуществами:

• Встроенный бачок Вся сантехника, включая бачок, двойной смыв и сифон, размещена в элегантном узком модуле, который можно комбинировать с подвесным или напольным модулем. – стоячий керамический прибор для унитаза.
• Простая установка Сантехнический модуль Geberit Monolith Plus прост в установке при наличии подключения к сети. Он также очень прост в обслуживании, так как все компоненты легко доступны.
• Тонкое светодиодное освещение Светодиодное освещение, доступное в семи цветовых вариантах, автоматически включается, когда кто-то приближается к сантехническому модулю Geberit Monolith Plus, направляя пользователей и добавляя атмосферности.
• Встроенный блок удаления запахов В наши дни никому больше не приходится мириться с неприятными запахами в туалете. Блок удаления запахов в Geberit Monolith Plus основан на технологии керамических сотовых фильтров — чрезвычайно эффективном методе устранения запахов. Керамический сотовый фильтр легко заменяется и требует замены один раз в год.
• Мягкое прикосновение к смыву Благодаря мягкому прикосновению к смыву Monolith Plus достаточно легкого прикосновения, чтобы вызвать двойной смыв. Панель управления может использоваться для настройки любых параметров, например, для цветов освещения.

Через несколько часов в вашу личную оздоровительную зону

Хотите расставить новые и свежие акценты в своей ванной комнате? С сантехническим модулем Geberit Monolith вы найдете правильное решение. Унитазы-биде Geberit идеально сочетаются с ним и модернизируются.

Установка возможна в течение нескольких часов. Монолит впечатляет своим хорошим дизайном, привлекательными материалами и поверхностями, а также практичными функциями.

Найдите дилера по продаже товаров для ванных комнат в вашем регионе 9№ 0007

Решения для ремонта ванной комнаты С дизайнерской панелью Geberit

Хотите насладиться преимуществами ежедневной уборки водой и ощущением свежести и чистоты, несмотря на то, что у вас обычный подвесной унитаз? №

Дизайнерская панель Geberit AquaClean — это простое и быстрое решение для замены существующего подвесного унитаза комплектным унитазом или для дооснащения улучшенным решением. Непривлекательные соединительные трубы на плитке ушли в прошлое — без сверления отверстий — потому что подключение к водопроводу скрыто декоративной панелью, не мешая основной конструкции.

Найдите партнера по продаже ванных комнат в вашем регионе

Гибкое решение для модернизации Также подходит для съемных квартир

Практичные решения Geberit AquaClean для усовершенствования (Geberit AquaClean Tuma Comfort и Classic, а также AquaClean 4000) позволяют существующий туалет в душевой туалет.

Решение для улучшения унитаза в сочетании с дизайнерской панелью AquaClean, где это применимо, представляет собой идеальное гибкое решение для сдаваемых в аренду квартир, поскольку и решение для улучшения, и декоративная панель могут быть сняты, не оставляя следов, и установлены в новой квартире при переезде .

Воспользуйтесь нашим быстрым и простым инструментом, чтобы узнать, какое решение Geberit AquaClean совместимо с вашим керамическим унитазом.

к керамическому калькулятору

. Обзор продукта

Поделитесь этой страницей

Geberit 111.902.00.5 Duofix Carrier Frame для 2×6 Construction

Geberit 111.902.00.5 Duofix Carrier Frame для 2×6 Construction | ГлавнаяСантехника Перейти к основному содержанию

Сохранять

Геберит

Доставка товара в течение 1-2 дней!

Описание

Лондон — столица Англии.

Париж

Париж — столица Франции.

Токио

Токио — столица Японии.

*/

ВСТЕННАЯ СИСТЕМА DUOFIX С СКРЫТЫМ БАКОМ SIGMA ДЛЯ КОНСТРУКЦИИ 2X6

ВСТЕННАЯ СИСТЕМА DUOFIX С
СКРЫТЫЙ БАК SIGMA ДЛЯ КОНСТРУКЦИИ 2X6 ИОН

Характеристики

Сочетая инсталляционную систему Geberit с совместимым подвесным унитазом с функцией смыва, вы получаете следующие преимущества:

• Свобода дизайна  – выберите унитаз любого ведущего производителя керамики; в сочетании со стильными приводами смыва серии Sigma или совместимыми кнопками смыва
• Легкая уборка  – вымойте весь пол влажной шваброй, не наклоняясь и не становясь на колени
• Улучшенная доступность  – занимает меньше места, чем стандартный туалет, повышает безопасность и комфорт; регулируемая высота чаши соответствует личным предпочтениям или рекомендациям ADA
• Экономия воды  – встроенная система двойного смыва, 1,6/0,8 GPF или 1,28/0,8 GPF ежегодно экономит тысячи галлонов
• Превосходная функциональность  – специально разработанные клапаны Geberit для заполнения и промывки устраняют проблемные цепи и заслонки, которые подвергаются коррозии и выходят из строя

Установка и комплект поставки

• Для правильной конструкции стоек (деревянных или стальных) требований к подсоединению к водопроводу, дренажу и вентиляции см.
