Инструкция по обслуживанию пластинчатых теплообменников альфа лаваль: Инструкции на Пластинчатые теплообменники Alfa laval бренда Alfa laval

Содержание

Инструкции на Heat exchangers Alfa laval

Документы:

Пластинчатые теплообменники Alfa laval

Alfa laval

Скачать

Alfa laval

Кожухо-пластинчаты теплообменники Alfa laval серии AlfaDisc 25, 50, 80, 100, 150, 200. Инструкция по эксплуатации.

Скачать

Alfa laval

Скачать

Alfa laval

Разборные пластинчатые теплообменники Alfa laval промышленной серии M,T,TS,TL. Технические характеристики.

Скачать

Alfa laval

Скачать

Alfa laval

Пластинчатые теплообменники с двойными стенками Alfa laval Gemini M3-G, M6-MG. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Пластинчатые теплообменники с двойными стенками Alfa laval Gemini. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Пластинчатые теплообменники Alfa laval серии FrontLine: Front 6 WideStream, Front 8 WideStream. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Пластинчатые теплообменники Alfa laval серии FrontLine: Front 6, Front 8, Front 10, Front 15. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Сварные пластинчатые теплообменники Alfa laval серии COMPАBLOC. Инструкция по эксплуатации.

Скачать

Паяные пластинчатые теплообменники Alfa laval серии СВ

Alfa laval

Скачать

Alfa laval

Паяные пластинчатые теплообменники Alfa laval серии СВ: CB14, CB16 / CBh26, CBh28, CB20, CB30. Технические характеристики.

Скачать

Alfa laval

Скачать

Alfa laval

Паяные пластинчатые теплообменники Alfa laval серии CB400. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Паяные пластинчатые теплообменники Alfa laval серии CB112 / CBh212. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Паяные пластинчатые теплообменники Alfa laval серии CB60 / CBH60. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Паяные пластинчатые теплообменники Alfa laval серии CB30. Технические данные.

Скачать

Alfa laval

Скачать

Alfa laval

Паяные пластинчатые теплообменники Alfa laval серии CB16 / CBh26. Технические данные.

Скачать

Сервисное обслуживание и ремонт разборных пластинчатых теплообменников

Сервисное обслуживание и ремонт разборных пластинчатых теплообменников | Alfa Laval
  • Техническая документация
  • Поиск и устранение неисправностей
  • Обучение
  • Запчасти
  • Калькулятор GPredict™
  • Сервисное предложение

Плохо работающий теплообменник может оказывать влияние на безопасность, качество продукции и затраты на электроэнергию.

Поломка может привести к дорогостоящим простоям и значительным потерям на производстве. Регулярное и профилактическое обслуживание пластинчатых теплообменников позволяет поддерживать производительность и обеспечивать бесперебойную и стабильную работу.

Специалисты Alfa Laval готовы оказать квалифицированную поддержку, независимо от того, столкнулись ли вы с проблемой сегодня, хотите ли предотвратить ее в будущем или хотите осуществить ремонт самостоятельно при помощи нашего руководства по устранению неисправностей.





Отправить запрос на сервисное обслуживание теплообменника

Техническая документация

.

Все Инструкции и руководства по эксплуатации Лифлеты по продукту

0 ответов найдено.

.

Поиск и устранение неисправностей разборного пластинчатого теплообменника

Протекает теплообменник? Снизилась эффективность работы? Определите возможные причины возникновения неисправностей пластинчатого теплообменника, а также способы их устранения с помощью нашего on-line руководства. При необходимости наши опытные и квалифицированные сервисные специалисты всегда готовы помочь.



Устраните неполадки в вашем теплообменнике

.

Обучение сотрудников

Приобретая оборудование Альфа Лаваль, вы обеспечиваете надежность ваших процессов. Еще одним важным фактором является работа персонала. Вот почему повышение квалификации имеет огромную значимость для вашей повседневной работы. Если у вас есть конкретные потребности в обучении, сообщите нам, и мы свяжемся с вами в ближайшее время.



Отправить заявку на обучение

.

Запасные части

Как проверить подлинность запасных частей Alfa Laval:
  • Найдите логотип Alfa Laval на каждой упаковке и детали.
  • Убедитесь, что название и логотип Альфа Лаваль, а также надпись “Genuine Parts” напечатаны на упаковке.
  • Изучите упаковочный лист, чтобы убедиться в подлинности детали.
  • Проверьте номер детали, напечатанный на каждой упаковке.
Как заказать оригинальные запасные части Alfa Laval

Найдите ближайшее представительство Alfa Laval в вашем регионе и позвоните нам или отправьте запрос по электронной почте.

или

Заполните форму запроса ниже. Представитель Alfa Laval свяжется с вами.

Укажите заводской номер изделия

Модель Выберите модельCLIP3CLIP6CLIP8CLIP10M6M10M15M20M30MX25T2T5T8T20T25T35T45T50TL6TL10TL15TL35TS6TS20TS35TS50Другая

Если вашей модели нет в списке, пожалуйста, укажите ее здесь

Тип запроса* Выберите тему запросаЗапасные части СервисКонтакты ближайшего офиса Альфа ЛавальТехническая поддержкаДокументацияДругое

Вопрос/комментарии*

Отрасль промышленности* Выберите вашу отрасль промышленностиБиотехнология и фармацевтикаХимические веществаЭнергетикаПроизводство пищевых продуктов и напитков Бытовая химия и средства личной гигиены Системы ОВиКВМорское оборудование и перевозкиГорные разработки, добыча минералов и пигментов Целлюлозно-бумажная промышленностьXолодоснабжениеПолупроводники и электронные приборыПроизводство сталиОчистка воды и отходовДругое

Ваши контактные данные

Имя*

Должность

Компания*

Страна*

E-mail*

Телефон

Я даю согласие на обработку и хранение моих персональных данных для получения ответа на мой запрос.

Данная информация хранится и обрабатывается в соответствии с нашей политикой конфиденциальности.



.

Калькулятор GPredict™

Как долго прослужат ваши уплотнения?

Используя специальный инструмент GPredict™ Alfa Laval, наши сервисные специалисты могут рассчитать предполагаемый срок службы ваших уплотнений. Этот инструмент основывается на точных расчетах и учитывает особенности вашего оборудования и соответствующие эксплуатационные характеристики, включая температуру, материал уплотнений, используете ли вы клеевые или бесклеевые уплотнения и как часто вы проводите техническое обслуживание в процессе эксплуатации. С его помощью вы сможете запланировать работы по восстановлению ваших пластин, поскольку вы всегда будете знать, когда наступит время для замены уплотнений, заблаговременно. Воспользуйтесь преимуществами GPredict™ с индивидуальным прогнозом замены уплотнений на основе параметров вашего теплообменника*, свяжитесь с нами прямо сейчас или ознакомьтесь с упрощенной версией ниже.

Получите персональные рекомендации

Калькулятор срока службы уплотнений

Материал уплотнения: NBRP

NBRP – разновидность материала нитрил от Alfa Laval для использования на температурах не выше 130 градусов

Выберите тип пластинT8BT35P

Макс. температура эксплуатации

Диапазон температур 0-100°C (32-212°F).



0

25

50

75

100

Предполагаемое количество открытий в год



0

3

6

9

12



*Данные GPredict™ достоверны только в случае использования чистой воды или других жидкостей, не оказывающих химического воздействия на уплотнение. Прогнозы срока службы уплотнений недоступны для установок, использующих агрессивные среды.

.

Восстановление и профилактическое обслуживание

Со временем эксплуатационные характеристики всех теплообменников снижаются. Системы безразборной мойки Alfa Laval (CIP) обеспечивают быструю и простую очистку, но мы все же рекомендуем регулярно отправлять теплообменники на восстановление, чтобы вернуть состояние вашего оборудования к состоянию “как новое”.

Аудит производительности, проводимый квалифицированным инженером, дает оценку текущего состояния ваших аппаратов, что упрощает планирование простоев. При восстановлении мы заменяем уплотнения, обновляем пластины или заменяем поврежденные пластины фирменными запасными частями Alfa Laval в соответствии с оригинальной спецификацией.

Визуальная оценка состояния (VCA)

Благодаря нашему опыту в области теплообменного оборудования, наши специалисты могут провести визуальный осмотр вашего пластинчатого теплообменника во время его работы и выявить потенциальные проблемы до того, как они станут серьезными. Используя технологию инфракрасной камеры, мы также оцениваем фактические показатели теплопередачи теплообменника. Затем мы предоставим вам рекомендации, основанные на наших выводах и анализе тепловых изображений.

Узнайте больше

Проверка герметичности теплообменника

Проверка герметичности от Альфа Лаваль предназначена специально для разборных пластинчатых теплообменников. Она способствует лучшему пониманию состояния пластин и уплотнений теплообменника. Благодаря этим знаниям вы можете планировать работы по обслуживанию и ремонту разборных пластинчатых теплообменников, контролировать производственный процесс и гарантировать безопасность продукции. Проактивный подход дает вам уверенность в надежности вашего оборудования.

Узнайте больше

Разборные пластинчатые теплообменники Alfa Laval – каталог, технические характеристики, запрос КП

Разборные пластинчатые теплообменники Alfa Laval – каталог, технические характеристики, запрос КП | Alfa Laval
  • Оборудование
  • Сервис
  • Отрасли промышленности
  • Принцип работы
  • Сертификаты и брошюры
  • Видео
  • Проверка герметичности

Разборные пластинчатые теплообменники обеспечивают эффективную передачу тепла, обладая при этом компактными размерами и малой занимаемой площадью. Эти устройства имеют легко приспосабливаемую под нужды процесса гибкую конструкцию и не требуют сложного технического обслуживания. Представленные в чрезвычайно широком ассортименте, они применяются для нагрева, охлаждения, утилизации тепла, испарения и конденсации во множестве областей.

Преимущества

  • Высочайшая тепловая эффективность и малая разница температур
  • Компактный размер – экономия места и простота и обслуживания
  • Максимальное время безотказной работы – меньше загрязнений, напряжений, износа и коррозии
  • Гибкость – легко адаптируется к изменившимся техническим условиям
  • Большинство моделей производится на заводе в России



Наши разборные пластинчатые теплообменники оптимизируют теплопередачу благодаря обширным поверхностям профилированных пластин, передающих тепло от одних газов или жидкостей к другим. Мы предлагаем высокую эффективность, непревзойденную надежность на протяжении всего срока службы, а также компактное исполнение по разумной цене. Вы всегда можете заказать конструкцию, которая легко адаптируется под нужды вашего процесса. Также среди преимуществ наших теплообменников: энергосберегающие свойства и низкий углеродный след.

Промышленная серия

Модельный ряд промышленной серии разборных пластинчатых теплообменников Alfa Laval используется для различных применений для решения таких задач, как нагрев, охлаждение, рекуперация тепла, конденсация и испарение.

Модельный ряд

Новые стандарты для ваших теплообменников

Представляем самые современные в мире разборные пластинчатые теплообменники. Узнайте, как наша линейка разборных пластинчатых теплообменников следующего поколения обеспечит более высокую эффективность, повышенную надежность и большее удобство обслуживания.

Подробнее

Конструкция пластин с профилированной поверхностью оптимизирует теплопередачу, обеспечивая большую, но при этом компактную общую площадь поверхности, через которую тепло может передаваться от одной жидкости/газа к другой/другому.

Область теплопередачи пластин спрессована «елочкой». При наложении двух пластин друг на друга с противоположно направленным рисунком-«елочкой» спиральный поток и высокая турбулентность обеспечивают высокие коэффициенты переноса и эффективную самоочистку.

Изменение рисунка позволяет использовать теплообменник в различных процессах, даже с очень грязной средой.

Распределительная площадка



Распределительная площадка на пластине обеспечивает равномерный поток жидкости по всем пластинам, оптимизируя теплопередачу. Оптимизированное распределение потока предотвращает загрязнение и как следствие образование участков с различной температурой, поддерживая высокий уровень производительности на протяжении всего срока службы без энергопотерь, расходов на техническое обслуживание и незапланированных остановок.

Уплотнения — это ключевые компоненты для производительности теплообменников. Мы конструируем уплотнение и пластины как единое целое, чтобы гарантировать оптимизированную изоляцию. Все наши решения разработаны с учетом назначения теплообменника. Правильный профиль, ширина, толщина, а также тип полимера и компаунд существенно снижают риск преждевременной утечки или повреждения уплотнения или пластин. Наши решения гарантируют вам увеличенный срок службы уплотнения, меньшее время простоя и снижение расходов на техническое обслуживание.

Специальные типы пластин

Пластины с двойной стенкой для разборных теплообменников

Разработаны для использования с жидкостями, которые не должны смешаться даже в случае протечки. Предотвращают контакт просачивающейся жидкости с жидкостью в другом контуре.

Пластины для теплообменников с большим каналом между пластинами Wide-gap

Идеально для жидкостей, содержащих волокна или жесткие частицы. Разработаны для предотвращения скопления твердых веществ в области входа.



Узнайте больше о теплообменниках WideGap

Пластины для полусварных теплообменников

Позволяют работать с агрессивными и сложными жидкостями, а также увеличивают диапазон давления.

Узнайте больше о полусварных теплообменниках

Пластины из графитового материала для теплообменников Diabon®

Композит из плавленого графита и фторсодержащего полимера обеспечивает отличную стойкость к коррозионным материалам.

Узнайте больше о пластинах из графитового материала для теплообменников Diabon

.

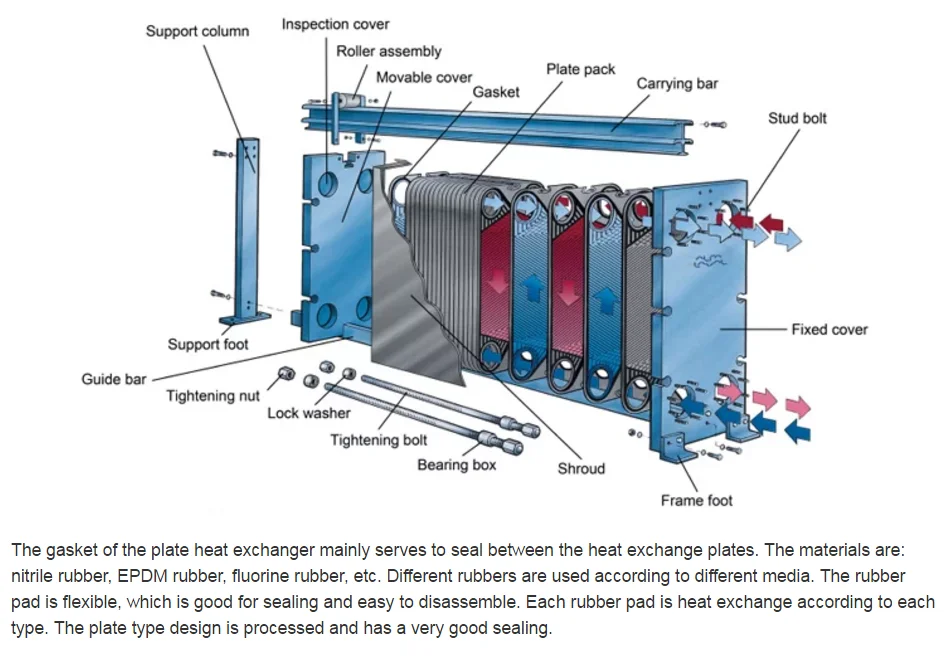

Концепция теплообменника  относительно проста – нагрев или охлаждение одной среды путем передачи тепла между ней и еще одной средой.

В разборных пластинчатых теплообменниках пластины снабжены эластомерными уплотнениями, которые запечатывают каналы и направляют среду в альтернативные каналы. Пакеты пластин смонтированы между опорной и нажимной плитами и стягиваются стяжными болтами, закрепленными между этими плитами. Каналы, образованные пластинами, и прижимные плиты размещены  на верхней несущей балке и зафиксированы на поддерживающей колонне. Конструкция позволяет легко проводить чистку и изменять площадь (добавляя или удаляя пластины).

Зона теплопередачи разборного пластинчатого теплообменника состоит из ряда пластин с  профилированной поверхностью, установленных между рамой и прижимными пластинами для удержания давления. Уплотнения действуют как герметизирующие прокладки между пластинами. Жидкости обычно проходят через теплообменник во встречном направлении. Это обеспечивает максимальную теплоэффективность и маленькую температурную дельту между первичной средой на выходе и вторичной средой на входе.

Для термочувствительных или вязких сред может использоваться сонаправленные потоки, чтобы самая холодная среда могла встретиться с самой горячей на входе в теплообменник. Это минимизирует риск перегрева или обмерзания.

Пластины предлагаются с разными вариантами глубинами штамповки, углом и шевронами, что позволяет обеспечить оптимальную производительность. Для каждой линейки продуктов, в зависимости от применения, пластины обладают собственными преимуществами.

Распределительная площадка обеспечивает равномерное распределение жидкостей по всей поверхности теплопередачи и помогает избежать образования зон застаивания, способных спровоцировать загрязнение.

Высокая турбулентность потока между пластинами обусловливает высокую степень теплообмена, что в свою очередь приводит к перепадам давления. Наши инженеры по тепловым расчетам помогут спроектировать и выбрать ту модель и конфигурацию, которые подойдут к вашему применению и обеспечат максимальную теплоэффективность при минимальном перепаде давления.

Стандартные разборные пластинчатые теплообменники



Гигиенические применения

Специальные применения

Сделай это вовремя. Проверка герметичности пластин Вашего теплообменника.

Разборные пластинчатые теплообменники надежны, но, как и любое оборудование, требуют надлежащего технического обслуживания. Проверка герметичности от Альфа Лаваль поможет вам выявить потенциальные проблемы, такие как трещины или утечки, чтобы вы могли вовремя принять необходимые меры и избежать неожиданных поломок.

Узнайте больше

.

Поиск и устранение неисправностей разборного пластинчатого теплообменника

Поиск и устранение неисправностей разборного пластинчатого теплообменника | Alfa Laval
  • Наличие утечек
  • Отклонения рабочих параметров
  • Повреждения теплообменника

Наши опытные специалисты по диагностике и ремонту предоставляют оперативную техническую поддержку на объекте эксплуатации или в удаленном режиме, что позволяет решить любую проблему, связанную с оборудованием. Мы стремимся не только устранить неполадки теплообменника, но и выявить их причину, чтобы повысить производительность и продлить срок службы оборудования.

Ниже приводится перечень наиболее частых проблем, возникающих в ходе эксплуатации теплообменников, а также их возможные причины и решения. Если потребуется дополнительная помощь, вы можете всегда обратиться к нашим специалистам по телефону, электронной почте, через форму обратной связи или онлайн чат на сайте Альфа Лаваль.

Наши контакты

Телефон : 8 (800) 234-1203
Email: [email protected]
Отправить запрос онлайн

Какие проблемы возникли в процессе эксплуатации вашего теплообменника?

Наличие утечек   Ухудшение рабочих показателей   Повреждение оборудования



.

Какого вида утечки технологической среды наблюдаются при эксплуатации вашего разборного пластинчатого теплообменника?

Утечки вследствие старения уплотнений Наружные утечки, уплотнения частично выступают со стороны пакета пластин

Наружные утечки, уплотнения потрескались и выступают сбоку Наружные утечки, уплотнения свободно болтаются при вскрытии

Разбухание или разложение уплотнений

Наблюдаются утечки,

предположительно вызванные старением уплотнений. Уплотнения затвердели, на них появились трещины, и утечки холода указывают на наличие проблем.
Возможные причины:
  • Ухудшение свойств материала вследствие старения или высоких температур
  • В технологическом потоке присутствует окислитель
  • Неподходящая или чрезмерно концентрированная очищающая жидкость
  • Нарушение плотности бутадиен-нитрильного каучука (NBR) под воздействием озона
Предлагаемое решение:
  1. Если основной причиной является использование безразборной мойки (CIP), пересмотрите метод очистки и выбор очищающей жидкости.

  2. Если причиной является старение, замените уплотнения.

    Проверьте совместимость уплотнений с технологической средой и при необходимости замените на уплотнения из другого материала. Также можно произвести восстановительный ремонт в ближайшем сервисном центре Alfa Laval. Более подробную информацию и график восстановительного ремонта можно получить по телефону 8 (800) 234-1203. Чтобы заказать уплотнения (только новые) в нашем интернет-магазине, щелкните по кнопке ниже.

Купить уплотнения


Для предотвращения проблем в будущем:
  1. Замена уплотнений с рекомендуемой периодичностью позволит предотвратить неполадки вследствие старения.

  2. В отдельных случаях рассмотрите возможность использования уплотнений из другого эластомера для обеспечения совместимости с технологической средой или пластин из другого сплава для предотвращения коррозии.

Наши предложения помогли устранить неполадки? Если нет, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]





Технологическая

среда вытекает наружу. Уплотнения частично выступают со стороны пакета пластин.
Возможные причины:
  • Гидравлические удары, разбухание уплотнений вследствие несовместимости с технологическими средами или деформация пазов под уплотнения.
  • Нарушение уплотнения пакета пластин.
  • Закупорка в сочетании с действием высокого давления.
  • Нарушение целостности клеевого соединения в сочетании с воздействием высокого давления.
Предлагаемое решение:
  1. Переустановите уплотнения или используйте крепление на эпоксидную смолу.

  2. Проверьте совместимость материала уплотнений с технологической средой и убедитесь в отсутствии деформации пазов под уплотнения.

  3. Проверьте соблюдение процедуры запуска, параметров технологического процесса, насосы и клапаны.

Купить уплотнения



Для предотвращения проблем в будущем:
  1. Соблюдайте требования инструкций и руководства по эксплуатации для правильного выполнения процедур запуска и останова оборудования.

  2. При включении клапанов сначала открывайте выходное отверстие, а затем медленно входное отверстие. Избегайте чрезмерного стягивания пластин теплообменника, следите за тем, чтобы между стянутыми пластинами выдерживалось рекомендуемое расстояние А для обеспечения контакта «металл-металл».

Наши предложения помогли устранить неполадки? Если нет, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]





Уплотнения разбухли или разложились. После вскрытия трудно обеспечить герметичность агрегата.
Возможные причины:
  • Впитывание технологической среды или очищающей жидкости.
  • Материал уплотнения не совместим с технологической средой.
Предлагаемое решение:
  1. Используйте уплотнения из другого вида эластомера, совместимого с используемой технологической средой.

  2. Пересмотрите выбор очищающих средств.

Для предотвращения проблем в будущем:
  1. Перед приобретением уплотнений предоставьте отчет о качестве технологических сред и воды, чтобы мы могли рекомендовать наиболее подходящий материал уплотнений.

Наши предложения помогли устранить неполадки? Если нет, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте info. [email protected]





Наружные

утечки технологической среды. Уплотнения потрескались и выступают сбоку. Отсутствуют отдельные фрагменты каучука
Возможные причины:
  • В каучуке образовалась и распространяется трещина.
  • Уплотнения помещены не по центру паза, а по краю.
  • Агрессивная технологическая среда разъедает материал.
  • Уплотнения увеличивается в объёме под воздействием высоких температур.
Предлагаемое решение:
  1. Замените уплотнения и рассмотрите возможность использования другого материала.

  2. Соблюдайте инструкции по замене уплотнений и закрыванию агрегата.

  3. По возможности увеличьте диапазон температур до уровня выше 100 °С.

Купить уплотнения


Для предотвращения проблем в будущем:
  1. Соблюдайте требования инструкций и руководства по эксплуатации для правильного выполнения процедур запуска и останова оборудования.

  2. Проведите надлежащий инструктаж операторов.

Наши предложения помогли устранить неполадки? Если нет, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]





Наличие наружных утечек и (или) свободно болтающихся уплотнений при вскрытии пакета пластин.
Возможные причины:
  • Для агрегатов с клеевыми соединениями
    • Разрушение клеевого соединения
    • Паз под уплотнения грязный
    • Грязные уплотнения
    • Недостаточное отвердевание клея
    • Неподходящий для данного технологического процесса клей
  • Для агрегатов без клеевых соединений
    • Смещение
    • Неправильная сборка
Предлагаемое решение:
  1. Для восстановления соединения небольших деталей используйте ремонтный клей; для крупных деталей рассмотрите возможность проведения полного восстановительного ремонта пакета пластин с использованием соответствующего клея и подходящей процедуры.

  2. Если клей не используется, правильно разместите уплотнение в пазу (можно использовать ленту для фиксации) и аккуратно накройте пластиной.

Для предотвращения проблем в будущем:
  1. Убедитесь, что уплотнения и паз очищены, инструкции по отвердеванию клея соблюдены, а уплотнение посажено и зафиксировано в надлежащем положении.

  2. Пересмотрите совместимость используемого клея.

  3. Убедитесь, что уплотнение находится в пазе, и аккуратно накройте пластиной.

  4. Проведите надлежащий инструктаж операторов.

Наши предложения помогли устранить неполадки? Если нет, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]



.

Какие отклонения рабочих параметров отмечаются у вашего разборного пластинчатого теплообменника?

Резкое падение давления и снижение теплопроизводительности — отклонения параметров работы в циклическом режиме

Падение давления или снижение теплопроизводительности — постепенное отклонение рабочих параметров  Утечки технологической среды во вспомогательную среду или наоборот

Падение давления или снижение теплопроизводительности — мгновенное отклонение рабочих параметров  Неравномерное распределение температуры

Падение давления или снижение теплопроизводительности — возможные утечки технологической среды



Резкое падение давления или снижение теплопроизводительности, влияющее на эффективность работы системы. Отклонение параметров работы в циклическом режиме.

Возможные причины:

  • Сезонные изменения температур или нестабильность технологического процесса.

Предлагаемое решение:

  1. Убедитесь, что фактические параметры соответствуют параметрам, указанным в первоначальном проекте теплообменника.
  2. При рассмотрении вопроса об изменении или оптимизации конструкции проверьте напряжения сдвига на стенках, образованных пластинами канала, или выберите варианты с другой глубиной штамповки пластин канала.

Для предотвращения проблем в будущем:

  1. Тщательная оценка условий работы с учётом колебаний температуры в течение года на этапе проектирования поможет найти наилучшее возможное решение.

Наши предложения помогли устранить неполадки? Если нет, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]



Резкое падение давления или снижение теплопроизводительности, влияющее на эффективность работы системы и (или) продолжительность безотказной работы системы, приводит к постепенным отклонениям рабочих параметров.

Возможные причины:

  • Отложения загрязнений на поверхности.
  • Низкие напряжения сдвига на стенках канала пластин.
  • Условия эксплуатации отличаются от расчетных параметров. Химические реакции, осаждение и т. д. Возможные нарушения распределения, когда пластинчатые теплообменники подключены параллельно.

Предлагаемое решение:

  1. Выполните химическую или механическую очистку.
  2. Убедитесь, что фактическая пропускная способность соответствует показателям, предусмотренным конструкцией теплообменника.
  3. Рассмотрите вопрос об изменении конструкции или о снятии пластин, проанализируйте напряжения сдвига на стенках каналов, образованных пластинами, или выберите другие значения глубины штамповки пластин.
  4. Рассмотрите вопрос о возможности установки поточных фильтров.

Для предотвращения проблем в будущем:

  1. Оптимизированные процедуры безразборной мойки (CIP), выполняемые согласно инструкциям, являются самым рациональным способом решения проблемы загрязнения поверхностей.
  2. Можно также снять пластины для увеличения напряжений сдвига, увеличить площадь поверхности теплопередачи или рассмотреть вопрос о выборе других значений глубины штамповки пластин.

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]



Утечки технологической среды во вспомогательные системы или наоборот. Это привело к незначительному изменению теплопроводности. Происходит постепенное отклонение параметров работы.

Возможные причины:

  • Либо коррозия, либо усталостное растрескивание привело к появлению отверстия на пластинах теплообменника

Предлагаемое решение:

  1. Проведите гидравлическое испытание агрегата с установленными на нём пластинами. Откройте противоположное впускное отверстие, чтобы увидеть, где образуются пузырьки воды, которые укажут вам на место возникновения утечки.
  2. Рассмотрите вопрос об использовании пластин, изготовленных из других сплавов. Если проблема связана с усталостным износом, убедитесь в отсутствии перепадов или резких повышений рабочего давления.

Для предотвращения проблем в будущем:

  1. Избегайте перепадов или резких повышений давления и обеспечьте правильный выбор сплава для изготовления пластин на начальном этапе проектирования.

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]



Резкое падение давления или снижение теплопроизводительности, влияющее на эффективность работы системы и (или) продолжительность безотказной работы системы, приводит к немедленным отклонениям рабочих параметров

Возможные причины:

  • Размер твёрдых частиц в технологической среде превышает глубину штамповки пластин канала.
  • В потоке присутствуют инородные частицы.

Предлагаемое решение:

  1. Определите наибольший размер твёрдых частиц и их количество в технологической среде.
  2. Выполните обратную промывку фильтра, установите поточные фильтры или рассмотрите вопрос об использовании другой глубины штамповки.

Для предотвращения проблем в будущем:

  1. Если инородные частицы занимают более 50 % просвета канала, установите фильтры на впускных отверстиях или сетчатые фильтры грубой очистки. Другим вариантом может быть модификация пакета пластин с обеспечением увеличенного просвета канала (например, путём увеличения ширины зазора между пластинами).
  2. В процессе ввода в эксплуатацию (в первый раз или после остановки системы для технического обслуживания) промойте трубы, чтобы предотвратить попадание любых инородных частиц в ПТО (пластинчатый теплообменник).

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте info. [email protected]



Неравномерное распределение температуры в агрегате, связанное с его неравномерной пропускной способностью. У параллельных агрегатов температура на выходе разная. Это вызывает немедленное отклонение рабочих параметров.

Возможные причины:

  • Неравномерное распределение потока, вызванное несоответствием условий эксплуатации расчетным параметрам.
  • Ошибки в конструкции.
  •

Предлагаемое решение:

  1. Внесите изменения в конструкцию так, чтобы распределение потока в параллельных агрегатах стало более равномерным (или уберите один агрегат).
  2. Если это происходит в одном агрегате, рассмотрите возможность его замены на другой с впускным отверстием увеличенного размера или добавьте параллельно один агрегат.

Для предотвращения проблем в будущем:

  1. Всегда внимательно проверяйте соответствие фактических условий расчетным параметрам.

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте info. [email protected]



Резкое падение давления или снижение теплопроизводительности, влияющее на эффективность работы системы и (или) продолжительность безотказной работы. Наблюдаются утечки технологической среды. Это вызывает немедленное отклонение рабочих параметров.

Возможные причины:

  • Это может быть следствием неправильной сборки пластин. Возможно, после остановки для технического обслуживания пластины были собраны неправильно или в неправильном порядке.

Предлагаемое решение:

  1. Проверьте сотовую конструкцию на стороне разборного пластинчатого теплообменника (РПТО), чтобы убедиться в равномерности расстояний между пластинами.
  2. Убедитесь, что технические характеристики теплообменника соответствуют документации, поставленной вместе с теплообменником.
  3. Откройте теплообменник и убедитесь, что пластины подвешены в том же порядке, который указан в списке подвешивания пластин.

Для предотвращения проблем в будущем:

  1. При выполнении технического обслуживания отметьте боковую сторону пакета пластин диагональной линией и (или) пронумеруйте каждую пластину в том порядке, в котором они подвешены в теплообменнике.
  2. Всегда соблюдайте инструкции руководства по эксплуатации и порядок очерёдности подвешивания пластин.

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]



.

Какого рода повреждения обнаруживаются на вашем разборном пластинчатом теплообменнике?

Повреждения на пластине / пакете пластин  Повреждение на раме / деталях рамы  Повреждения на уплотнениях



На пластинах и на пакетах пластин обнаружены такие повреждения, как деформации, отметины, царапины, ржавчина, волнистость и т. д.

Возможные причины:

  • Возможно, агрегат упал или получил удар от погрузчика/инструмента во время транспортировки или при выполнении погрузо-разгрузочных работ на месте установки.
  • Ржавчина может считаться естественным износом в зависимости от характеристик окружающей среды и срока эксплуатации. Возможно, это повреждение не привело к утечке из агрегата (пока), и некоторые повреждения на самом деле не оказывают влияния на рабочие параметры.

Предлагаемое решение:

  1. Зарегистрируйте эти повреждения, проверьте, нет ли указаний по их устранению в руководстве по эксплуатации.
  2. Выполните оценку рисков, и, если это будет признано безопасным, рассмотрите вопрос о проведении испытания на герметичность до рабочих температур.
  3. При необходимости запланируйте ремонт при следующем отключении на техническое обслуживание.

Для предотвращения проблем в будущем:

  1. Соблюдайте осторожность при обращении с теплообменником.
  2. Используйте соответствующие инструменты и всегда соблюдайте указания, приведенные в руководстве по эксплуатации.

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]





На рамах / рамных пакетах обнаружены такие повреждения, как деформации, вмятины, царапины, ржавчина, волнистость и т.  д.

Возможные причины:

  • Возможно, агрегат упал или получил удар от погрузчика/инструмента во время транспортировки или при выполнении погрузо-разгрузочных работ на месте установки.
  • Ржавчина может считаться естественным износом в зависимости от характеристик окружающей среды и срока эксплуатации. Возможно, это повреждение не привело к утечке из агрегата (пока), и некоторые повреждения на самом деле не оказывают влияния на рабочие параметры.

Предлагаемое решение:

  1. Зарегистрируйте эти повреждения, проверьте, нет ли указаний по их устранению в руководстве по эксплуатации.
  2. Выполните оценку рисков, и, если это будет признано безопасным, рассмотрите вопрос о проведении испытания на герметичность до рабочих температур.
  3. При необходимости запланируйте ремонт при следующем отключении на техническое обслуживание.

Для предотвращения проблем в будущем:

  1. Соблюдайте осторожность при обращении с теплообменником.
  2. Используйте соответствующие инструменты и всегда соблюдайте указания, приведенные в руководстве по эксплуатации.

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]





На уплотнениях обнаружены такие повреждения, как деформации, вмятины, царапины, ржавчина, волнистость и т. д.

Возможные причины :

  • Возможно, уплотнения поцарапали во время выполнения погрузо-разгрузочных работ на месте установки.
  • Растрескивание или затвердевание можно считать естественным износом в зависимости от условий окружающей среды или срока эксплуатации (растрескивание под воздействием озона). Возможно, это повреждение не привело к утечке агрегата (пока), и некоторые повреждения на самом деле не окажут влияния на рабочие характеристики (сокращение срока службы).

Предлагаемое решение:

  1. Зарегистрируйте эти повреждения, проверьте, нет ли указаний по их устранению в руководстве по эксплуатации.
  2. Выполните оценку рисков, и, если это будет признано безопасным, рассмотрите вопрос о проведении испытания на герметичность до рабочих температур.
  3. При необходимости запланируйте ремонт при следующем отключении на техническое обслуживание.

Для предотвращения проблем в будущем:

  1. Соблюдайте осторожность при обращении с теплообменником.
  2. Используйте соответствующие инструменты и всегда соблюдайте указания, приведенные в руководстве по эксплуатации.

Если вам нужна дополнительная консультация, обратитесь к специалистам техподдержки в чат онлайн, по телефону 8 (800) 234-1203 или электронной почте [email protected]

Портал тепло- и холодоснабжения Альфа Лаваль

На протяжении почти 90 лет Альфа Лаваль разрабатывает и совершенствует технологии теплопередачи для самых различных отраслей промышленности, процессов и сфер применения. За годы работы мы приобрели богатый опыт, позволяющий помогать заказчикам повысить энергоэффективность при увеличении надежности и стабильности тепловых характеристик оборудования. На нашем портале по тепло- и холодоснабжению вы найдете инструменты и ресурсы, специально разработанные нами с целью помочь вам повысить экологическую безопасность производства за счет обеспечения максимальной эффективности процессов тепло- и холодоснабжения.

Отправить запрос

Инструменты для проектировщиков / BIM-файлы

Здесь вы можете найти BIM-файлы, 3D-чертежи и прочие ресурсы для упрощения вашей повседневной работы.

Подробнее

Полезная информация для экономии вашего времени

Полезная информация и видео

Здесь вы найдете полезные материалы и видео по тепло- и холодоснабжению.



Узнайте больше

Обзор оборудования

Обзор нашего портфолио пластинчатых теплообменников.


Выбрать теплообменник

Новости

Читайте новости об инновационных разработках Alfa Laval в области теплообменного оборудования.


Читать новости

Примите участие в наших вебинарах по тепло- и холодоснабжению

Приглашаем вас принять участие в вебинарах с нашими экспертами, чтобы узнать о последних тенденциях и инновационных решениях в области тепло- и холодоснабжения. Участвуйте в режиме онлайн или смотрите вебинар в записи.

Вебинары xChanging Ideas

Онлайн обучение по теплообменному оборудованию

Запишитесь на курс обучения, чтобы узнать больше о различных типах современных пластинчатых теплообменников. Все курсы обучения предоставляются бесплатно. Проходите обучение в удобное для вас время.

Начать обучение

Навигация на меняющемся рынке хладагентов

Руководство по выбору и размещению альтернативных хладагентов для различных вариантов применения отопления и охлаждения

Читать информационный буклет

Решения для устойчивого развития

Представьте себе более экологически устойчивый мир. Мир, в котором объемы производства увеличиваются, а потребление ресурсов снижается. Мир, в котором существует возможность удовлетворить наши растущие потребности в энергии и при этом сократить выбросы CO2. Представьте себе мир, в котором мы можем пользоваться всеми преимуществами природных ресурсов и в то же время сберечь их для будущих поколений.

Узнайте больше

Теплообменники сертифицированные по стандарту AHRI

Сертификация института по кондиционированию, отоплению и охлаждению воздуха AHRI – это единственная существующая международная процедура независимой проверки тепловых характеристик, дающая гарантию того, что ваш пластинчатый теплообменник будет работать в соответствии с заявленными производителем показателями. Альфа Лаваль предлагает разборные, паяные и выполненные по технологии активной диффузионной сварки пластинчатые теплообменники, сертифицированные по стандарту AHRI.

Узнайте больше

Области применения

Кондиционирование воздуха

Alfa Laval предлагает полный спектр пластинчатых теплообменников для систем кондиционирования воздуха и охлаждения. Эти теплообменники в основном используются в качестве испарителей и конденсаторов, при этом их можно адаптировать в соответствии с конкретными требованиями.


Организация охлаждения в системах ОВиК

Alfa Laval поставляет широкий ассортимент высококачественных теплообменников и компонентов для систем охлаждения, будь то централизованные системы охлаждения, центры обработки данных, хранилища льда, системы естественного охлаждения, промежуточные приемники давления.

Организация нагрева в системах ОВиК

Мы предлагаем энергоэффективные решения для широкого спектра применений в системах отопления и горячего водоснабжения. Обращайтесь к нам, если хотите обеспечить оптимальные условия в жилых и коммерческих помещениях, на промышленных объектах или в общественных зданиях.

Охлаждение масла

Alfa Laval предлагает широкий ассортимент компактных масляных охладителей, специально предназначенных для работы в самых суровых условиях. Изготовленные из материалов высочайшего качества, они спроектированы так, чтобы обеспечить заложенную в них механическую прочность и безотказную надежность несмотря на компактный размер.

Охлаждение ЦОД

Энергосбережение при охлаждении имеет решающее значение для обеспечения эффективной работы центра обработки данных. Узнайте, как Альфа Лаваль работает с партнерами из центров обработки данных по всему миру, чтобы сделать это возможным.

Холодоснабжение

Сегодня теплообменники Alfa Laval можно найти в холодильном оборудовании коммерческой серии, начиная от холодильников на транспорте, в супермаркетах и торговых автоматах до холодильных цепей и ледовых арен. Мы также предлагаем оптимизированные решения для организации промышленного охлаждения.

Промышленное охлаждение

Альфа Лаваль предлагает новейшие энергоэффективные пластинчатые теплообменники для систем различного назначения: от промышленных морозильных и холодильных систем до систем охлаждения ледовых катков и пищевых продуктов в процессе переработки.

Топливные элементы

Топливные элементы могут стать важнейшей частью этапа перехода к чистой энергии. Узнайте о решающей роли, которую играют высокоэффективные технологии теплопередачи Альфа Лаваль.

Ассортимент оборудования

На протяжении десятков лет Альфа Лаваль разрабатывает пластинчатые теплообменники с учетом конкретных условий применения на объекте заказчика. Сегодня мы предлагаем наиболее полный на рынке ассортимент пластинчатых теплообменников для удовлетворения самого широкого спектра потребностей. Благодаря накопленному за многие годы опыту, мы всегда сможем предложить для вас оптимальное решение.

  • Легкая меднопаяная конструкция с малой занимаемой площадью
  • Более высокий коэффициент теплопередачи, чем у кожухотрубных аналогов
  • Гибкие возможности для различных применений со всеми существующими типами сред/жидкостей
  • Идеально подходят для использования с природными хладагентами и хладагентами с низким значением GWP

Подробнее

  • Изготовлен полностью из нержавеющей стали
  • Высокая коррозионная стойкость в агрессивных средах
  • Предотвращает загрязнение металлами питьевой воды и других сред в системах санитарного исполнения
  • Высокий коэффициент теплопередачи и малая занимаемая площадь

Подробнее

  • Допустимая температура работы без признаков термической усталости – до 750 °C, в теплообменниках специального назначения рабочая температура может превышать 1400 °C
  • Очень низкий перепад давления в системах с ассиметричными потоками теплоносителей за счет использования патентованных пластин с ячеистой структурой
  • Легкая конструкция почти на 75% меньше по габаритам своих аналогов кожухотрубного типа
  • Единственный тип пластинчатого теплообменника, оптимизированный для работы с газовыми средами

Подробнее

  • Высокая эксплуатационная гибкость – легко адаптируется к изменившимся техническим условиям с сохранением максимального коэффициента теплопередачи
  • Компактный размер – экономия места, простота монтажа и обслуживания
  • Максимальное время безотказной работы – меньше загрязнений, напряжений и коррозии


Подробнее

  • Высокоэффективная и надежная технология для случаев применения, в которых могут возникать усталостные явления, вызванные колебаниями давления или температуры
  • Гарантированный длительный срок службы уплотнения, благодаря уникальному решению Альфа Лаваль RefTight ™
  • Надежное решение для предотвращения перекрестного загрязнения между средами


Подробнее

Быстрый подбор оборудования

Онлайн инструмент для быстрого подбора и заказа оборудования для вашего применения. Здесь Вы можете найти контакты партнеров Альфа Лаваль и запросить коммерческое предложение.

Выбрать оборудование

У Вас остались вопросы? Свяжитесь с нами сегодня!

Какой тип теплообменников Вас интересует?: Выберите из спискаПаяные теплообменникиРазборные пластинчатые теплообменникиСварные теплообменникиНе уверен, нужна консультация

Я даю согласие на обработку и хранение моих персональных данных для получения ответа на мой запрос

Данная информация хранится и обрабатывается в соответствии с нашей политикой конфиденциальности.

Почему Alfa Laval? | Alfa Laval

Почему Alfa Laval? | Alfa Laval

Обладая более чем 80-летним опытом инновационных разработок, связанных с теплообменным оборудованием, Alfa Laval знает, каких усилий требует поставка высокоэффективных решений для любого варианта применения. Наши специалисты постоянно стремятся найти новые способы сделать ваше оборудование более надежным, эффективным и простым в плане эксплуатации и обслуживания. Вот почему вы можете смело рассчитывать на то, что предложенное вам решение будет инновационным и современным.

Однако выбор оборудования — это только начало. Выбирая Alfa Laval, вы выбираете надежного партнера, который будет сопровождать вас на всех этапах жизненного цикла оборудования. Благодаря нашей глобальной сети сервисной поддержки мы можем помочь с решением любой технической проблемы по всему миру. От продаж до поставки оборудования, ввода в эксплуатацию и доставки запасных частей — вы можете рассчитывать на нашу поддержку.

Все необходимое для решения ваших задач сегодня и завтра

Вот некоторые из преимуществ, которые вы получаете, став партнером Alfa Laval.

PressureSecure

Непревзойденная прочность в нестандартных условиях

Инновационная конструкция пластин позволяет работать при самых высоких температурах и давлениях. В теплообменнике могут быть использованы более тонкие пластины, их количество может быть уменьшено, что приводит к экономии сырья, снижению энергопотребления и количества хладагента и более длительному жизненному циклу оборудования.

ValuePlus

Полная поддержка и дополнительные возможности для решения ваших задач

Получите доступ к широкому спектру инструментов, а также к консультациям специалистов Alfa Laval. Поддержка ValuePlus включает в себя всю документацию, согласования и сертификаты в дополнение к постоянно расширяющемуся ассортименту дополнительного оборудования. Благодаря опыту Alfa Laval, накопленному при создании прототипов и проведении испытаний, а также нашим широким производственным возможностям, вы всегда можете рассчитывать на быструю доставку и полное соблюдение любых нормативных требований.

REFuture

Перспективные инвестиции в инновационные хладагенты

Являясь драйвером в разработке инновационных решений для использования природных хладагентов, компания Alfa Laval посвятила многие годы работе с продуктами, которые позволяют использовать хладагенты нового поколения и хладагенты с низким ПГП, для достижения целей в области устойчивого развития и обеспечения соответствия всем законодательным требованиям.

FlexFlow™

Превосходные тепловые характеристики

Запатентованная компанией Alfa Laval конструкция с асимметричным профилем пластин является одной из уникальных особенностей, которые обеспечивают энергоэффективность благодаря оптимизированному перепаду давления и повышенной степени турбулентности. Помимо сокращения потребления энергии, это означает уменьшение объемов хладагента и сырья.

DynaStatic™

Гибкое распределение хладагента

Этот революционный метод производства позволяет полностью адаптировать размещение, размер и количество входных отверстий в соответствии с вашим конкретным применением, обеспечивая оптимальную систему распределения хладагента для вашего оборудования. Результатом является более высокая эффективность и гибкость в использовании хладагентов с низким ПГП.

AlfaNova®

100% нержавеющая сталь

Изготовлено из 100% нержавеющей стали AlfaNova® — это решение, которое Alfa Laval предлагает использовать для сред, несовместимых с традиционными материалами для теплообменного оборудования. Эта передовая конструкция не только оптимизирована для использования с природными хладагентами, но и полностью пригодна для вторичной переработки.

IceSafe

Контролируемое неразрушающее замораживание

Мы также поставляем пластинчатые теплообменники, допускающие образование кристаллов льда при определенных условиях эксплуатации. Это обеспечивает как надежную работу, так и длительный срок службы оборудования.

Революционные инновации в области тепло- и холодоснабжения

Годы исследований и испытаний привели к созданию самых современных в мире пластинчатых теплообменников, которые применяются в системах обогрева и охлаждения. Обладая уникальными для Alfa Laval функциями, эти конструкции обеспечивают повышенную эффективность, надежность и удобство обслуживания.

CurveFlow™

Улучшенный поток, снижение интенсивности образования отложений

Распределительная площадка CurveFlow™ оптимально формирует поток для более эффективного использования площади теплопередающей поверхности. Повышает равномерность распределения потока и устраняет возможность образования застойных зон, что ведет к повышению коэффициента теплопередачи и минимизирует интенсивность образования отложений. Это, в свою очередь, обеспечивает экономию энергии, сокращает затраты на обслуживание и продолжительность внеплановых простоев.

ClipGrip™

Легкость монтажа и обслуживания

Уплотнения с системой крепления ClipGrip™ обеспечивают превосходное крепление к пластине. Уникальная конструкция препятствует изгибанию пакета пластин при сборке и скручиванию новых уплотнений. Обслуживание занимает меньше времени, пластины и уплотнения служат дольше, и в результате вы экономите деньги.

Пятиточечная система центрирования

Идеальное позиционирование для полной надежности

Эта система позволяет с идеальной точностью при сборке теплообменника и упрощает их снятие при техобслуживании. Идеальное качество центрирования пластин обеспечивает высокую механическую надежность и позволяет продлить срок службы Вашего оборудования.

OmegaPort™

Повышения коэффициента теплопередачи

Некруглые входные и выходные отверстия пластины обеспечивают экономию энергии за счет повышения коэффициента теплопередачи и сокращения затрат на работу насосов. Такая форма отверстий способствует формированию оптимального потока рабочей среды, повышению пропускной способности, снижению потерь напора и наиболее оптимальному использованию поверхности пластины.

Смещенный паз уплотнения

Максимальный теплообмен

имеет специальную зигзагообразную форму, что обеспечивает максимально возможную площадь теплопередающей поверхности. Более полное использование поверхности пластин позволяет использовать меньшее их количество для получения заданной производительности и обеспечивает максимальную эффективность теплопередачи, что способствует еще большей экономии энергии.

Конструкция ролика Т-образной балки

Меньшая высота и легкость в обслуживании

теперь находится под балкой. Такое решение исключает возможность попадания на ролик пыли и мусора, предотвращая заедание, снижая вероятность повреждения рамы и обеспечивая легкость разборки и сборки теплообменника. Кроме того, это уменьшает высоту теплообменника и упрощает и удешевляет его обслуживание.

PowerArc™

Максимально возможный срок службы пластин

Оптимизированная система распределения потока обеспечивает повышенную жесткость пластины, предотвращает растяжение пластин и обеспечивает высокую точность центрирования. В результате, существенно снижается вероятность образования течи и повреждения пластин, поэтому все пластины пакета служат дольше.

Опорные подшипники

Более удобное, безопасное и простое обслуживание

Большие и средние модели разборных пластинчатых теплообменников Альфа Лаваль оборудованы стяжными болтами снижающих трение при разборке и сборке. При этом все работы по обслуживанию легко и без проблем выполняются силами одного человека, без применения специальных приспособлений.

Руководство по быстрому выбору теплообменника Альфа Лаваль

Руководство по быстрому выбору теплообменника Alfa Laval — быстрый и простой способ подбора оборудования онлайн для вашего применения. Здесь вы можете найти контакты партнеров компании Alfa Laval и отправить запрос на получение коммерческого предложения по выбранному продукту.

Перейти к просмотру

Ваш новостной портал по тепло- и холодоснабжению.

Опираясь на уникальные знания и многолетний опыт поставок теплообменного оборудования, мы разработали ряд ресурсов, которые могут быть вам полезны. Найдите ответы на самые сложные вопросы: от энергоэффективности до природных хладагентов, а также полезные инструменты для быстрого подбора оборудования.

Портал тепло- и холодоснабжения Альфа Лаваль

Услуги пластинчатых теплообменников | Alfa Laval

Обслуживание пластинчатых теплообменников | Альфа Лаваль
  • Техническая документация
  • Поиск и устранение неисправностей
  • Обучение
  • Запасные части
  • Сервисный калькулятор
  • Сервисное предложение

Плохо работающий теплообменник может повлиять на безопасность, качество продукции и затраты на электроэнергию. Неисправность может привести к дорогостоящим простоям и крупным производственным потерям. Благодаря регулярному и упреждающему техническому обслуживанию вашего разборного пластинчатого теплообменника его производительность сохраняется, а операции выполняются безотказно и предсказуемо.

У нас есть опыт, чтобы помочь вам, если вы столкнулись с проблемой сегодня, хотите предотвратить будущие проблемы или хотите решить проблему самостоятельно с помощью нашего онлайн-инструмента устранения неполадок.



Запросите обслуживание ваших пластинчатых теплообменников

.

.

Онлайн-инструмент устранения неполадок — станьте экспертом

Течь в теплообменнике? Снижение тепловых характеристик? Определите причины различных проблем, которые могут возникнуть с вашим пластинчатым теплообменником, или, что еще лучше, как предотвратить их появление, с помощью нашего онлайн-инструмента устранения неполадок. При необходимости к вашим услугам наши опытные и квалифицированные специалисты по устранению неполадок.



Устранение неполадок в разборных пластинчатых теплообменниках

.

Навыки и знания расширяют возможности

Покупая оборудование Альфа Лаваль, вы покупаете душевное спокойствие. Но вы также должны полагаться на операторов вашего оборудования, чтобы выполнить работу. Вот почему развитие компетенций имеет неоценимое значение для вашей повседневной деятельности. Если у вас есть особые потребности в обучении, дайте нам знать, и мы свяжемся с вами в ближайшее время.



Зарегистрируйте свой интерес к обучению

.

Запасные части

Советы по обеспечению подлинности деталей:
  • Ищите логотип Альфа Лаваль на каждой упаковке и детали
  • Убедитесь, что название и товарный знак Альфа Лаваль со словами «Оригинальные детали» напечатаны на упаковке
  • Проверьте упаковочный лист, чтобы убедиться, что деталь является подлинной
  • Проверьте номер детали, напечатанный на каждой упаковке
Как заказать оригинальные запасные части Альфа Лаваль

Найдите наш интернет-магазин .

ИЛИ

Заполните форму ниже и отправьте нам свой запрос. Наш местный офис продаж свяжется с вами.

Вставьте серийный номер

Модель Альфа Лаваль Выберите модель здесь Если другое, пожалуйста, добавьте модель здесь

Тип запроса* Выберите вариант Запасная часть СервисМестный контакт Техническая поддержка Документация Общий запрос

Вопрос/комментарий*

Промышленность* Выберите отрасльБиотехнологии и фармацевтикаХимияЭнергетикаПища, молочные продукты и напитки Товары для дома и личной гигиены ОВиК Морской транспорт и горнодобывающая промышленность, минералы и пигменты Целлюлозно-бумажная промышленностьОхлаждениеПолупроводники и электроникаСтальная вода и обработка отходовДругое

Ваши контактные данные

Имя*

Заголовок

Название компании*

Страна*

Эл. адрес*

Телефон

Я даю согласие на хранение и обработку представленной мной информации в соответствии с политикой конфиденциальности Альфа Лаваль, чтобы Альфа Лаваль могла ответить на мой запрос.

Эта информация хранится и обрабатывается в соответствии с нашей политикой конфиденциальности.



.

Сервисный калькулятор

Как долго прослужат ваши прокладки?

Используя собственный инструмент Альфа Лаваль GPredict™, наши консультанты по обслуживанию могут дать вам надежную оценку ожидаемого срока службы ваших прокладок. Инструмент основан на точных расчетах, основанных на вашем конкретном оборудовании и соответствующих деталях применения, включая температуру, материал прокладки, используете ли вы прокладки с клеем или без клея, а также как часто вы открываете свое устройство в ходе годовой эксплуатации. Благодаря этому вы можете планировать восстановление своих пластин, поскольку вы всегда заранее знаете, когда пора заменить прокладку. Воспользуйтесь преимуществами GPredict™ с индивидуальным прогнозом прокладок на основе вашей установки*, связавшись с нами сегодня или протестировав нашу упрощенную версию ниже.

Получите индивидуальный прогноз

Прогноз срока службы прокладки

Материал прокладки: NBRP

NBRP — уникальный нитриловый сорт Альфа Лаваль для работы при высоких температурах

Выберите тип пластины T8BT35P

Макс. рабочая температура

Этот диапазон температур относится к 0-100°C (32-212°F).



0

25

50

75

100

Расчетное количество открытий в год

0

3

6

12

*GPREDICT ™. Оценки не являются верующими для чистых водных веществ, или применения, используя другие применения, используя другие применения, используя другие применения, используя другие применения, используя другие применения, используя другие применения, используя другие применения, используя другие применения, используя другие применения, используя другие применения, используя другие. Или на другие применения, используя другие. Или на другие применения, используя другие. Пользователи. Прогнозы срока службы прокладок недоступны для агрегатов, работающих с агрессивными средами.

.

Ремонт и профилактическое обслуживание

Все теплообменники со временем теряют эффективность. Моющее оборудование Альфа Лаваль (CIP) обеспечивает быструю и простую очистку в процессе эксплуатации, но мы рекомендуем регулярно отправлять устройства на ремонт, чтобы сбросить состояние вашего оборудования до состояния «как новое».

Аудит производительности, проводимый квалифицированным инженером, дает вам оценку текущего состояния ваших устройств, что упрощает планирование времени простоя. При восстановлении мы заменяем прокладки, модернизируем пластины или заменяем поврежденные оригинальные запасные части Альфа Лаваль в соответствии с оригинальной спецификацией.

> Узнайте больше об очистке на месте (CIP)

> Узнайте больше об аудите производительности



Оценка состояния зрения (VCA)

Благодаря нашему непревзойденному опыту в области теплообменников Альфа Лаваль может провести визуальный осмотр вашего разборного пластинчатого теплообменника во время его работы, выявив потенциальные проблемы до того, как они станут серьезными проблемами. Используя технологию инфракрасной камеры, мы также оцениваем фактическую эффективность теплопередачи теплообменника. Затем мы предоставим вам рекомендации, основанные на наших выводах и анализе тепловых изображений.

Узнать больше

Проверка целостности

Alfa Laval Integrity Testing — уникальная упреждающая услуга, специально разработанная для разборных пластинчатых теплообменников. С помощью проверки целостности наши специалисты помогут вам определить потенциальные проблемы, такие как трещины или протечки в канальных пластинах, что позволит вам заранее принять необходимые меры и избежать непредвиденных поломок. Таким образом, вы можете лучше планировать техническое обслуживание ваших теплообменников и обеспечивать безопасность вашего продукта.

Узнать больше

Техническая документация

Все Инструкции и руководства Буклеты о продукции

0 найдено.

Поиск и устранение неисправностей пластинчатого теплообменника | Альфа Лаваль

  • Проблемы с утечкой
  • Проблемы с производительностью
  • Поврежденные детали

Устранение неполадок разборного пластинчатого теплообменника

Наши опытные специалисты по устранению неполадок окажут поддержку на месте и за ее пределами для решения любых проблем, связанных с пластинчатыми и рамными теплообменниками. Наша цель — не просто отремонтировать ваши теплообменники, но найти первопричину проблемы и повысить производительность вашего оборудования в долгосрочной перспективе.

Ниже мы составили список наиболее частых проблем с теплообменником, а также возможные причины и решения. Однако, если вам нужна дополнительная поддержка, вы можете связаться с нашей командой по телефону, электронной почте, через форму или онлайн-чат. И не забывайте, что теперь вы можете купить зажимные прокладки и пакеты пластин с прокладками в нашем новом интернет-магазине!



Что случилось с вашим теплообменником?

Проблемы с утечкой. Проблемы с производительностью. Проблемы. Устройство повреждено

Свяжитесь с нами

Горячая линия: +1 866-2528 (866 Alfa Laval)
Электронная почта: [email protected] 9029 Email: [email protected] 9029 . форма:  нажмите здесь

.

Какие проблемы с утечкой возникают при использовании разборного пластинчатого теплообменника?

Утечка через прокладку из-за старения Среда протекает снаружи, хотя прокладки видны частично со стороны пакета пластин Вздутие или растворение прокладки открыть



Я вижу, что утечка

может быть вызвана старением прокладки . Прокладки затвердели, на них есть трещины, а холодная течь свидетельствует о проблемах.
Возможные причины:
  • Разрушение материала из-за возраста или высокой температуры
  • Окислитель присутствует в технологическом потоке
  • Неподходящая или слишком концентрированная чистящая жидкость
  • плотность NBR по озону
Предлагаемое решение:
  1. Если основной причиной является CIP (очистка на месте), проверьте метод и чистящую жидкость.

  2. Замените прокладки, если причиной является возраст.

    Проверьте совместимость прокладки со средой и при необходимости обновите материал. Вы также можете выполнить полный ремонт в ближайшем сервисном центре Альфа Лаваль. Позвоните по телефону +1 866-253-2528 (866 ALFA LAVAL), чтобы получить дополнительную информацию и записаться на ремонт. Нажмите кнопку ниже, чтобы приобрести прокладки (только клипсы) в нашем новом интернет-магазине.

Купить прокладки сейчас


Для профилактики в будущем:
  1. Замена прокладок через рекомендуемые промежутки времени предотвратит поломки из-за возраста.

  2. В других случаях рассмотрите возможность замены на другой эластомер, чтобы обеспечить совместимость со средой, или изменение сплава пластины для предотвращения коррозии.

Помогли ли эти предложения? Если нет, обратитесь в онлайн-чат с нашими экспертами, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу customerservice. [email protected]





Утечка носителя

моего устройства извне . Прокладки частично видны со стороны пакета пластин.
Возможные причины:
  • Гидравлический удар, вздутие прокладки из-за несовместимости со средой или деформация канавок прокладки.
  • Незатянутый пакет пластин.
  • Засорение в сочетании с высоким давлением.
  • Нарушение клеевого соединения в сочетании с высоким давлением.
Предлагаемое решение:
  1. Выполните повторную прокладку или замените систему крепления эпоксидной смолой.

  2. Убедитесь, что прокладки совместимы с технологическим процессом, и убедитесь, что в канавке прокладки нет деформации.

  3. Проверьте процедуры запуска, технологический процесс, насосы и клапаны.

Купить прокладки сейчас



Для профилактики в будущем:
  1. Следуйте Инструкции по эксплуатации для правильных процедур запуска и остановки.

  2. При открытии клапанов сначала откройте выход, а затем медленно откройте вход. Будьте осторожны, чтобы не перетянуть теплообменник, и убедитесь, что устройство затянуто в соответствии с рекомендуемым размером A, чтобы обеспечить контакт металлических поверхностей.

Помогли ли эти предложения? Если нет, обратитесь в онлайн-чат с нашими экспертами, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]





В моем блоке

набухание или растворение прокладки . Трудно запечатать блок после вскрытия.
Возможные причины:
  • Абсорбция технологической среды или чистящей жидкости.
  • Прокладка несовместима со средой.
Предлагаемое решение:
  1. Замена на другой эластомерный материал, подходящий для среды.

  2. Проверьте выбор чистящего средства.

Для профилактики в будущем:
  1. Перед покупкой предоставьте отчет о качестве среды и воды для выбора наилучшего «рекомендуемого» прокладочного материала.

Помогли ли эти предложения? Если нет, обратитесь в онлайн-чат с нашими экспертами, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]





Утечка носителя

моего устройства извне . Прокладки треснули и вытолкнули сбоку. Отсутствуют кусочки резины .
Возможные причины:
  • Образуется трещина, которая распространяется по резиновому материалу.
  • Прокладка размещена не в центре паза под прокладку, а на краю.
  • Агрессивные СМИ «съедают» материал.
  • Объем увеличивается из-за высокой температуры.
Предлагаемое решение:
  1. Замените прокладки и рассмотрите возможность замены на другой материал.

  2. Следуйте инструкциям по замене прокладок и закрытию блока.

  3. Поднимите температуру выше 100°C, если это возможно.

Купить прокладки сейчас


Для профилактики в будущем:
  1. Следуйте Инструкции по эксплуатации для правильных процедур запуска и остановки.

  2. Обеспечить надлежащее обучение операторов.

Помогли ли эти предложения? Если нет, обратитесь в онлайн-чат с нашими экспертами, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]





В моем блоке имеется

внешняя утечка и/или прокладки болтаются при открытии пакета пластин .
Возможные причины:
  • Для клееных блоков
    • Нарушение клеевого соединения
    • Грязная канавка под прокладку пластины
    • Загрязнение прокладки
    • Неудовлетворительное отверждение клея
    • Неподходящий клей для процесса
  • Для бесклеевых блоков
    • Дислокация
    • Неправильная сборка
Предлагаемое решение:
  1. Для мелких деталей используйте ремонтный клей, а для крупных рассмотрите возможность полного восстановления пакета пластин с использованием правильного клея и соответствующей процедуры.

  2. Правильно поместите бесклеевую прокладку в канавку, возможно, вам придется использовать ленту, чтобы зафиксировать и аккуратно закрыть ее.

Для профилактики в будущем:
  1. Обязательно очистите прокладку, очистите канавку под прокладку, следуйте инструкциям по отверждению и убедитесь, что прокладка закреплена в нужном месте.

  2. Обзор типа клея.

  3. Убедитесь, что прокладка находится в канавке, и тщательно закройте ее.

  4. Обеспечить надлежащее обучение операторов.

Помогли ли эти предложения? Если нет, обратитесь в онлайн-чат с нашими экспертами, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



.

Какие проблемы с производительностью возникают у вашего разборного пластинчатого теплообменника?

Высокий перепад давления или снижение тепловых характеристик – циклическое отклонение характеристик

Падение давления или снижение тепловых характеристик – возможно, утечка среды



Мой опыт

высокое падение давления или снижение тепловых характеристик , влияющих на эффективность системы. Это циклическая производительность , отличающаяся от .

Возможные причины:

  • Сезонные колебания температуры или нестабильный процесс.

Предлагаемое решение:

  1. Подтвердите фактические параметры по сравнению с параметрами оригинальной конструкции теплообменника.
  2. Если вы рассматриваете возможность изменения конструкции или оптимизации, проверьте силу сдвига стенки канальной пластины или альтернативные варианты опрессовки пластины.

Для профилактики в будущем:

  1. Тщательная оценка на этапе проектирования с учетом наилучшего возможного решения с учетом колебаний температуры в течение года.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



Я испытываю

высокое падение давления или снижение тепловых характеристик , что влияет на эффективность и/или время безотказной работы системы. это постепенное отклонение производительности от .

Возможные причины:

  • Накопление нежелательных веществ на поверхности.
  • Низкое напряжение сдвига на стенках канала пластины.
  • Условия эксплуатации отличаются от проектных параметров. Химические реакции, осаждение и т. д. Возможно неправильное распределение при параллельном подключении ПТО.

Предлагаемое решение:

  1. Выполнить химическую или механическую очистку.
  2. Подтвердите, что фактическая скорость потока соответствует предполагаемой скорости потока конструкции теплообменника.
  3. Рассмотрите возможность изменения конструкции или удаления пластин, пересмотрите жесткость стенки канальной пластины или альтернативные варианты прессования пластин.
  4. Рассмотрите возможность установки встроенных фильтров.

Для профилактики в будущем:

  1. Оптимизированные процедуры безразборной мойки (CIP), выполняемые в соответствии с инструкциями, — это самый разумный способ борьбы с загрязнением.
  2. Вы также можете удалить пластины, чтобы увеличить усилие сдвига, увеличить площадь поверхности теплопередачи или выбрать другую глубину прессования для пластин.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



Технологическая среда

моего устройства просачивается в служебную среду или наоборот . Это вызвало незначительное изменение теплопроводности. Это постепенное снижение производительности.

Возможные причины:

  • Коррозия или усталостное растрескивание привели к образованию отверстий на пластинах теплообменника.

Предлагаемое решение:

  1. Провести гидравлические испытания с плитами, установленными в блоке. Откройте противоположное отверстие порта, чтобы проверить наличие пузырьков воды, которые укажут вам место утечки.
  2. Рассмотрите возможность замены материала пластин альтернативными сплавами. Если проблема связана с усталостью, проверьте наличие пиков или скачков рабочего давления.

Для предотвращения в будущем:

  1. Избегайте скачков давления или скачков давления и убедитесь, что вы выбрали правильный сплав на начальном этапе проектирования.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



Я испытываю

высокое падение давления или снижение тепловых характеристик , что влияет на эффективность и/или время безотказной работы системы. Это немедленное исполнение, отличающееся от .

Возможные причины:

  • Размер частиц в среде превышает глубину прессования канальных пластин.
  • В ручье присутствует посторонний мусор.

Предлагаемое решение:

  1. Определите наибольший размер и количество частиц в среде.
  2. Промойте фильтр обратной промывкой, установите встроенные фильтры или рассмотрите альтернативную глубину запрессовки пластины.

Для предотвращения в будущем:

  1. Установите портовые фильтры или сетчатые фильтры, если объем мусора превышает 50 % свободного канала. Другой вариант предполагает переход на пластины с большим свободным каналом (например, пластины с широким зазором).
  2. Перед запуском процесса (в первый раз или после остановки системы) промойте трубы, чтобы исключить попадание постороннего мусора в ПТО.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



Произошло

неравномерное распределение температуры по агрегату, начиная с момента, когда расход создает условия для неравномерного распределения . Температура на выходе различается между параллельными блоками. Это немедленное отклонение производительности.

Возможные причины:

  • Неравномерное распределение потока, вызванное условиями эксплуатации, отличающимися от проектных параметров.
  • Неправильный дизайн.

Предлагаемое решение:

  1. Изменение конструкции для достижения более равномерного распределения потока по параллельным блокам (или удаление одного блока).
  2. Если он находится в одном блоке, рассмотрите возможность замены на порт большего размера или добавьте блок параллельно.

Для профилактики в будущем:

  1. Всегда тщательно сверяйте фактические условия с проектными параметрами.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



Я испытываю

высокое падение давления или снижение тепловых характеристик , что влияет на эффективность и/или время безотказной работы системы. Я могу наблюдать утечку носителя в моем блоке. Это немедленное отклонение производительности.

Возможные причины:

  • Это может быть связано с неправильной сборкой пластин. Пластины могли быть собраны неправильно или в неправильном порядке после остановки обслуживания.

Предлагаемое решение:

  1. Проверьте сотовый рисунок на боковой стороне РПТО, чтобы убедиться в его однородности.
  2. Проверьте и сверите технические характеристики теплообменника с документацией, поставляемой с теплообменником.
  3. Откройте теплообменник и убедитесь, что пластины висят в том же порядке, что и в списке подвески пластин.

Для профилактики в будущем:

  1. При обслуживании пометьте сторону пакета пластин диагональной линией и/или пронумеруйте каждую пластину в правильном порядке, когда они висят в теплообменнике.
  2. Всегда следуйте инструкции по эксплуатации и списку подвешивания тарелок.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



.

Какой тип повреждения вы испытываете на своем разборном пластинчатом теплообменнике?

Повреждения на пластине/пакете пластин Повреждения на раме/деталях рамы Повреждения на прокладках

Я могу обнаружить

повреждения такие как деформации, следы, царапины, ржавчина, извилины и т.д. на пластинах и пакетах пластин .

Возможные причины:

  • Возможно, он упал или был сбит грузовиком/инструментом во время транспортировки или во время работы на площадке.
  • Ржавчина может быть естественным износом в зависимости от окружающей среды и возраста. Повреждение, возможно, не привело к утечке устройства (пока), и некоторые повреждения на самом деле не повлияют на производительность.

Предлагаемое решение:

  1. Запишите повреждения, обратитесь к инструкции по эксплуатации.
  2. Проведите оценку риска и, если это будет сочтено безопасным, вы можете рассмотреть возможность проведения теста на утечку при рабочих температурах.
  3. При необходимости запланируйте обслуживание на следующий интервал обслуживания.

Для профилактики в будущем:

  1. Бережно обращайтесь с теплообменником.
  2. Используйте правильные инструменты и всегда следуйте указаниям руководства по эксплуатации.

Помогли ли эти предложения? Если нет, свяжитесь с нами по телефону или по почте.





Я могу обнаружить

повреждения такие как деформации, следы, царапины, ржавчина, извилины и т. д. на рамах/пакетах рам .

Возможные причины:

  • Он мог быть сброшен или сбит грузовиком/инструментом во время транспортировки или погрузочно-разгрузочных работ на объекте.
  • Ржавчина может быть естественным износом в зависимости от окружающей среды и возраста. Повреждение, возможно, не привело к утечке устройства (пока), и некоторые повреждения на самом деле не повлияют на производительность.

Предлагаемое решение:

  1. Запишите повреждения, обратитесь к инструкции по эксплуатации.
  2. Проведите оценку риска и, если это будет сочтено безопасным, вы можете рассмотреть возможность проведения теста на утечку при рабочих температурах.
  3. При необходимости запланируйте обслуживание на следующий интервал обслуживания.

Для профилактики в будущем:

  1. Бережно обращайтесь с теплообменником.
  2. Используйте правильные инструменты и всегда следуйте указаниям руководства по эксплуатации.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу customerservice. [email protected]





Я могу обнаружить

повреждение такие как деформации, следы, царапины, ржавчина, извилины и т.д. на прокладках .

Возможные причины:

  • Возможно, он был поцарапан во время обращения на объекте.
  • Трещины или отвердение могут быть нормальным износом в зависимости от окружающей среды и возраста (озоновые трещины). Повреждение, возможно, не привело к утечке устройства (пока), и некоторые повреждения на самом деле не сильно повлияют на производительность (сокращение срока службы).

Предлагаемое решение:

  1. Запишите повреждения, обратитесь к инструкции по эксплуатации.
  2. Проведите оценку риска и, если это будет сочтено безопасным, вы можете рассмотреть возможность проведения теста на утечку при рабочих температурах.
  3. При необходимости запланируйте обслуживание на следующий интервал обслуживания.

Для профилактики в будущем:

  1. Бережно обращайтесь с теплообменником.
  2. Используйте правильные инструменты и всегда следуйте указаниям руководства по эксплуатации.

Чтобы получить дополнительную поддержку, пообщайтесь с нашими экспертами в чате, свяжитесь с нами по телефону (+1 866-253-2528 (866 ALFA LAVAL)) или напишите нам по адресу [email protected]



Промышленная линия | Альфа Лаваль

Промышленная линия | Альфа Лаваль Поболтай с нами, на базе LiveChat
  • Документы
  • Связанные услуги
  • Смежные отрасли
  • Требовать новых стандартов
  • Как это работает
  • Характеристики
  • Сертифицировано AHRI

Наш широкий ассортимент промышленных разборных пластинчатых теплообменников подходит для всех видов промышленности и различных областей применения: от отопления, охлаждения и рекуперации тепла до конденсации и испарения. Мы постоянно стремимся расширять и модернизировать ассортимент, добавляя новые критерии производительности и повышая гибкость. То, что сегодня называют «следующим поколением», вскоре станет стандартом для всей промышленной линейки Альфа Лаваль.

На пути к новым стандартам эффективности, надежности и удобства обслуживания

  • Высокая энергоэффективность
  • Гибкость — настраивается для широкого спектра приложений
  • Обеспечивает оптимальную производительность в конкретных приложениях в зависимости от конкретных потребностей
  • Простота установки
  • Высокая ремонтопригодность

Наши промышленные пластинчатые теплообменники энергоэффективны, компактны, просты в обслуживании, легко адаптируются к изменениям производительности и требуют относительно небольших капиталовложений. Широкий диапазон вариантов, когда речь идет о размере, материале пластин и прокладок, а также дополнительных приспособлениях, означает, что они могут быть специально разработаны и сконфигурированы для вашего применения, от самых простых задач до самых сложных, где предъявляются высокие требования как к производительности, так и к документации.

.

Требовать новых стандартов

Представляем самые современные в мире разборные пластинчатые теплообменники. Узнайте, как наша линейка разборных пластинчатых теплообменников нового поколения повысит эффективность, надежность и удобство обслуживания.

Читать далее

.

Принцип работы

Зона теплопередачи разборного пластинчатого теплообменника состоит из ряда гофрированных пластин, установленных между рамой и прижимными пластинами для сохранения давления. Прокладки действуют как уплотнения между пластинами. Жидкости обычно проходят через теплообменник в противотоке. Это обеспечивает наиболее эффективную тепловую производительность и обеспечивает очень близкий температурный диапазон, т. е. разницу температур между выходящей технологической средой и входной рабочей средой.

Разборный пластинчатый теплообменник Альфа Лаваль жидкость/жидкость

.

Отличительные особенности

Промышленная линейка оснащена функциями, которые превращают это высокопроизводительное семейство в эффективные и надежные рабочие лошадки, которые легко обслуживать и обслуживать на протяжении всего жизненного цикла продукта.

Для повышения эффективности

Повышая эффективность теплообменника, вы можете максимизировать производительность и минимизировать потребление энергии, чтобы сократить счета за электроэнергию и уменьшить воздействие на окружающую среду.

Посмотрите анимацию продукта ниже или получите дополнительную информацию и послушайте наших технических экспертов.

CurveFlow™


Зона распределения

Улучшает поток среды и минимизирует риск загрязнения.



Смещенная канавка для прокладки

Обеспечивает использование пластины для максимальной эффективности теплопередачи.

OmegaPort™


некруглые портовые отверстия

Улучшает поток среды и тепловую эффективность.

FlexFlow™


пластинчатая конструкция

Повышает тепловую эффективность и оптимизирует использование перепада давления.



Мы всегда стремимся повысить надежность всех аспектов наших разборных пластинчатых теплообменников. Мы ориентируемся на долговечные конструкции, основанные на прочных материалах и безопасных производственных процессах.

Посмотрите анимацию продукта ниже или получите дополнительную информацию и послушайте наших технических экспертов.

Разделитель шаблона пластин PowerArc™


Повышает жесткость пластин для увеличения срока службы.

Выравнивание по пяти точкам

Обеспечивает надежное позиционирование пластин и простоту обслуживания больших блоков.

SteerLock™


выравнивание пластин

Обеспечивает надежное позиционирование пластин и простоту обслуживания.

Простое открывание и закрывание пластинчато-рамной конструкции с прокладками обеспечивает беспрепятственный осмотр и обслуживание. Это также позволяет легко адаптировать устройство к новым условиям процесса.

Посмотрите анимацию продукта ниже или получите дополнительную информацию и послушайте наших технических экспертов.

ClipGrip™


Насадка-уплотнитель

Обеспечивает идеальное уплотнение и простоту обслуживания.

Т-образный ролик

Обеспечивает более простую в обслуживании нижнюю часть.

Подшипниковые коробки

Гарантирует простоту открывания узла для более плавного и эффективного обслуживания.

Компактная рама

Облегчает техническое обслуживание и сводит к минимуму потребность в зоне обслуживания.

Узнайте больше о функциях

Разборные теплообменники Альфа Лаваль обладают множеством других отличительных особенностей. Сочетание новых инноваций и проверенных концепций обеспечивает значительные преимущества, такие как низкая общая стоимость жизненного цикла продукта, увеличение производительности, минимизация времени простоя и повышение безопасности персонала.

Полный список характеристик каждой модели промышленной линейки см. в брошюрах.

Разные пластины для разных производственных нужд

Пластины доступны с различной глубиной прессования, углами шевронного рисунка и различными формами гофра, которые тщательно разработаны и отобраны для достижения оптимальной производительности. Наша промышленная линия доступна с четырьмя конфигурациями основных пластин:

  • Одинарная пластина с шевронным рисунком для параллельного потока для оптимальных тепловых характеристик и перепада давления.
  • Одинарная пластина с шевронным рисунком для диагонального потока для оптимальных тепловых характеристик при горизонтальном монтаже и полной дренажной способности.
  • Пластина с двойными стенками, когда необходимо избежать смешивания жидкостей.
  • Пластина с двойными стенками Gemini, когда вам нужно избежать смешивания жидкостей в гигиенических применениях.

Зона распределения обеспечивает равномерное распределение жидкости в зоне теплопередачи и помогает избежать застойных зон, которые могут вызвать засорение.

Имеется ряд конструктивных особенностей, которые помогают максимизировать теплопередачу. Высокая эффективность на м2 минимизирует количество пластин и используемого сырья. В результате получается компактный и компактный блок.

В то время как высокая турбулентность потока между пластинами приводит к более высокой теплопередаче, следствием этого является падение давления. Наши инженеры по тепловому проектированию могут помочь вам выбрать модель и настроить ее так, чтобы она подходила для вашего применения, чтобы обеспечить максимальную тепловую производительность при минимальном падении давления.

Прокладки используются для эффективной герметизации теплообменника. Профиль прокладки, ширина, толщина, тип и состав полимера настраиваются для каждого теплообменника и его предназначения. В зависимости от назначения и частоты открывания блока прокладка либо крепится своими зажимами или пальцами, либо приклеивается к пластине. Мы используем специально разработанный двухкомпонентный отвержденный эпоксидный клей для максимальной адгезии в тех случаях, когда необходима частая очистка.

.

Теплообменники Альфа Лаваль серии AlfaQ сертифицированы в соответствии с Программой сертификации AHRI* для теплообменников жидкость-жидкость (LLHE) (AHRI 400), которая обеспечивает тепловые характеристики в соответствии с опубликованными спецификациями производителя. Типичные области применения HVAC включают подстанции централизованного холодоснабжения, системы хранения льда, охлаждение центров обработки данных и системы естественного охлаждения. Чтобы узнать больше об ассортименте Альфа Лаваль AlfaQ.

  • Устранение неопределенности в отношении тепловых характеристик
  • Снижение общесистемного энергопотребления и эксплуатационных расходов
  • Бескомпромиссные экологические характеристики
  • Независимое заверение
  • Трехлетняя гарантия

Теплообменники меньшего размера могут привести к более высокому потреблению энергии в масштабе всей системы, более высоким эксплуатационным расходам и ухудшению экологических характеристик. Сертификация AHRI гарантирует, что пластинчатый теплообменник будет функционировать должным образом. Отсутствие риска неудовлетворительной работы. Нет неопределенности. Он делает то, что написано на коробке, гарантировано.

*Сертификация Института кондиционирования, отопления и охлаждения США (AHRI) является единственной глобальной независимой сертификацией характеристик пластинчатых теплообменников.

T. H. Industrial Solutions – Технические паспорта

Пластины и прокладки

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
API Schmidt-Bretten Руководство по установке и обслуживанию

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ
API Schmidt-Bretten

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Альфа Лаваль, серия M

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Альфа Лаваль PHE Инструкция по эксплуатации

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ
Альфа Лаваль – FrontLine™

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval – TS6-M

ПОДРОБНЕЕ

ТЕХНИЧЕСКИЕ ДАННЫЕ
Alfa Laval BaseLine

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Альфа Лаваль T20S – широкий зазор

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ
Alfa Laval AQ8

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ
Alfa Laval AQ6

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ
Alfa Laval AQ4

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ
Alfa Laval AQ2

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ
Alfa Laval AQ1

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval AQ14L

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Альфа Лаваль T20M

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval AQ10

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ
Alfa Laval AQ20

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval MX25

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval T20

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Альфа Лаваль T35

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval T3

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval T20B

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval TL15

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Альфа Лаваль TL10

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Alfa Laval TL6

ПОДРОБНЕЕ

ТЕХНИЧЕСКИЕ ДАННЫЕ
Danfoss XGC C054P

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ
XYLEM

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Tranter GX-265P

ПОДРОБНЕЕ

ТЕХНИЧЕСКИЕ ДАННЫЕ
Armstrong

ПОДРОБНЕЕ

СПЕЦИФИКАЦИЯ ТЕХНИЧЕСКИХ ДАННЫХ
Схемы Белла и Госсета

ПОДРОБНЕЕ

ТЕХНИЧЕСКИЕ ДАННЫЕ
Bell & Gossett P62

ПОДРОБНЕЕ

КОГДА СЛЕДУЕТ ОБСЛУЖИВАТЬ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК?

Когда теплообменник загрязняется грязью, мусором или накипью, часто модулирующий клапан подает дополнительную горячую или холодную жидкость, чтобы помочь компенсировать потерю эффективности теплообменника.

Со временем регулирующий клапан будет продолжать полностью открываться. К сожалению, в самые жаркие или самые холодные дни даже при полностью открытом клапане теплообменник не может удовлетворить требования по теплопередаче, и ситуация становится критической.

Мониторинг только рабочей температуры дает ложное чувство безопасности. Запись разницы давлений на выходе и входе обеспечивает более точный результат количества загрязнения.

Загрязнение, равное толщине листа бумаги, представляет собой 20-процентную потерю тепловой эффективности. Кроме того, затраты энергии на насосы увеличиваются, так как насос должен работать с большей нагрузкой, чтобы преодолеть повышенное сопротивление давлению через PHE

T.H. Industrial Solutions Inc. (THS) обслуживает промышленные теплообменники и решает технологические проблемы по всей Канаде с 2009 года. Головной офис THS расположен в Пикеринге, Онтарио, с сервисным центром площадью 6000 квадратных футов в Гамильтоне, Онтарио.

Сегодня в этой отрасли все меньше квалифицированных специалистов, которые знают продукты и понимают их применение. Используя практический опыт и знания, накопленные нашими специалистами по продажам и обслуживанию THS за последние 30 лет, мы потратим время на то, чтобы понять, что вам нужно, и постараемся предоставить быстрый, грамотный и точный ответ по конкурентоспособной цене.


КАРТА САЙТА

T5 – Пластинчатый теплообменник – Альфа Лаваль – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

T5 Принцип потока пластинчатого теплообменника Пластинчатый теплообменник Применение Общие задачи нагрева и охлаждения. Стандартная конструкция Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин с отверстиями для прохождения двух сред, между которыми будет происходить теплопередача. Пакет пластин собирается между пластиной неподвижной рамы и подвижной прижимной пластиной и сжимается стяжными болтами. Пластины снабжены прокладкой, которая герметизирует межпластинчатый канал и направляет жидкости в чередующиеся каналы. Количество пластин определяется расходом, физическими свойствами жидкостей, перепадом давления и температурной программой. Гофры пластин способствуют турбулентности жидкости и защищают пластины от перепада давления. Пластина и прижимная пластина подвешены к верхней несущей балке и закреплены на нижней направляющей планке. Соединения расположены в плите рамы или, если одна или обе жидкости проходят более одного раза внутри агрегата, в раме и прижимных плитах. Типовая производительность Расход жидкости До 14 кг/с (222 галлона в минуту), в зависимости от среды, допустимого перепада давления и температурной программы. Типы пластин T5B, T5M Типы рам FG Принцип работы Каналы образованы между пластинами, а угловые порты расположены так, что две среды проходят через чередующиеся каналы. Тепло передается через пластину между каналами, и создается полный противоток для максимально возможной эффективности. Гофрирование пластин обеспечивает проход между пластинами, поддерживает каждую пластину относительно соседней и усиливает турбулентность, что приводит к эффективной теплопередаче.

Ш 100 (3,94″) в 553 (21,77″) В 167-342 115 (4,5″) (ISO-R2″) 55 (2,2″) (ISO-G2″) 2″ (6,6″-13,5″) Тип В Ш в T5-FG 737 (29,0″) 245 (9,6″) 115,5 (4,5″) PCT00101EN 0812 Как связаться с Альфа Лаваль Актуальная контактная информация Альфа Лаваль для всех стран всегда доступна на нашем веб-сайте по адресу www.alfalaval. com СТАНДАРТНЫЕ МАТЕРИАЛЫ Пластина рамы Мягкая сталь, окрашенная эпоксидной смолой Форсунки Углеродистая сталь Труба: Нержавеющая сталь, титан Пластины Нержавеющая сталь Сплав 316 / Сплав 304 Титан Прокладки Нитрил, EPDMP, EPDMFF ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Коды сосуда под давлением PED, ASME, pvcALS™ Механическое расчетное давление (g ) /…

Все каталоги и технические брошюры Альфа Лаваль

  1. kyAlfa Laval LeviMag®

    11 страниц

  2. Альфа Лаваль Дробилки и депиттеры

    3 страницы

  3. Централизованная система отбора проб Альфа Лаваль

    2 страницы

  4. PureSOx

    12 страниц

  5. Наполнитель Alfa Laval Astepo TAF

    4 страницы

  6. yAlfa Laval TJ40G

    4 страницы

  7. Альфа Лаваль TJ20G

    4 страницы

  8. Датчик проводимости Альфа Лаваль

    2 Страницы

  9. Альфа Лаваль AS-H Coplastix®

    2 страницы

  10. Альфа Лаваль Vortex Bulk Booster

    3 страницы

  11. Системы отопления и охлаждения

    160 страниц

  12. Паяный пластинчатый теплообменник

    2 страницы

  13. Надежные технологические теплообменники Alfa Laval Olmi

    12 страниц

  14. Arctigo HRCD

    2 страницы

  15. Теплообменники

    16 страниц

  16. Оборудование и услуги для нефтегазовой отрасли

    56 страниц

  17. Под рукой, запасные части, январь 2016 г.

    2016 Страницы

  18. Сервисный комплект Alfa Laval LKH Ultra Pure

    9 страниц

  19. LKH UltraPure US 875275

    23 страницы

  20. Tri-Clover LKB UltraPure

    7 страниц

  21. BDB 104

    2 страницы

  22. Обзор продукции

    2 страницы

  23. Центробежный насос SolidC

    2 страницы

  24. Термическое разделение черной воды BlueVap

    2 страницы

  25. Viscoline — линейка трубчатых теплообменников

    2 страницы

  26. Автоматический или ручной дисковый затвор LKB

    8 страниц

  27. Регулирующий клапан постоянного давления CPM

    4 страницы

  28. Pressosmart

    4 страницы

  29. SolarTank

    2 страницы

  30. Секции очистки и мойки для установок по экстракции оливкового масла

    4 страницы

  31. Мультициклонная система промывки крахмала, тип PH

    2 страницы

  32. Мультициклонная система промывки крахмала, тип RH – для очистки крахмальных шламов

    2 Страницы

  33. Дробилки и депиттеры

    4 страницы

  34. Роторный насос OptiLobe

    4 страницы

  35. Уникальный стандарт SSV

    7 страниц

  36. Уникальные односедельные клапаны Unique SSV

    6 страниц

  37. Alfa Disc

    2 страницы

  38. AC232DQ / ACh332DQ

    2 страницы

  39. AC112 / ACh212

    2 страницы

  40. ISC II

    2 страницы

  41. AlfaBlue BXM/BXD

    2 страницы

  42. AlfaBlue BCM/BCD и BNM/BND

    2 страницы

  43. Паяный пластинчатый теплообменник AC120EQ / ACh220EQ

    2 страницы

  44. Пластинчатый теплообменник AC112 / ACh212

    2 страницы

  45. PureBallast 3. 0

    6 страниц

  46. Сельскохозяйственные охладители THOR-F, TYR-F, LFX

    12 страниц

  47. Воздухоохладитель Alfa Laval Olmi

    2 страницы

  48. Восстановленные сепараторы Альфа Лаваль

    2 страницы

  49. Система разделения Alcap

    4 страницы

  50. Система контроля вязкости

    4 страницы

  51. Регулятор температуры MTC 80

    2 страницы

  52. Регулятор расхода для гигиенического применения. Клапаны и автоматика. Полная линейка

    30 страниц

  53. Санитарно-технические фитинги и трубы – полная линейка

    6 страниц

  54. Набор для повышения давления

    4 страницы

  55. KAB — фильтр для шлама

    2 страницы

  56. Cetetube — кожухотрубный теплообменник

    2 страницы

  57. Cetecoil — Кожухотрубный теплообменник Нержавеющая сталь / углеродистая сталь

    4 страницы

  58. AquaTank EM (7 бар)

    2 страницы

  59. Aquastore

    4 страницы

  60. AquaProtect T

    2 страницы

  61. Система подогрева бассейна AquaPool

    2 страницы

  62. Крышка бака

    1 стр.

  63. Смотровое стекло Union согласно DIN 11851

    2 страницы

  64. Смотровое стекло в соответствии с DIN 2812

    2 страницы

  65. Смотровое стекло бака LKS 105

    2 страницы

  66. Встроенное смотровое стекло LKGG-1 и LKGL-1

    2 страницы

  67. LKFL Встроенное смотровое стекло

    2 страницы

  68. Системы взвешивания UltraPure

    4 страницы

  69. Toftejorg Sanitary Rotacheck

    2 страницы

  70. Потенциометрический преобразователь уровня

    3 страницы

  71. Реле уровня

    3 страницы

  72. Датчик проводимости

    4 страницы

  73. Вращающийся струйный смеситель IM25

    3 страницы

  74. Вращающийся струйный смеситель IM20

    3 страницы

  75. Лист PD – Вращающийся струйный смеситель IM15

    3 страницы

  76. Лист PD – Вращающийся струйный смеситель IM10

    3 страницы

  77. В надежных руках — защита гигиенических применений

    34 страницы

  78. Мы знаем танки изнутри — полная линейка оборудования для резервуаров от Альфа Лаваль

    8 страниц

  79. Блок регенератора ViscoLine

    4 страницы

  80. ViscoLine Multitube Unit

    4 страницы

  81. ViscoLine MultiPass Unit

    4 страницы

  82. Однотрубный блок ViscoLine (203,6 КБ)

    4 Страницы

  83. Динамический блок ViscoLine

    4 страницы

  84. ViscoLine Doubletube

    2 страницы

  85. Установка ViscoLine CIP

    2 страницы

  86. Висколиновый кольцевой блок

    4 страницы

  87. Pharma-line

    2 страницы

  88. Жидкостные ресиверы – жидкостные сепараторы

    12 страниц

  89. Конденсаторы с водяным охлаждением

    24 страницы

  90. EF — компактный высокоэффективный испаритель

    2 страницы

  91. X20 Центрифуга на салазках для обезвоживания тяжелой нефти

    4 страницы

  92. X20 Для обезжиривания пластовой воды

    2 страницы

  93. X20 Для обезвоживания тяжелой сырой нефти

    4 страницы

  94. Брошюра по применению X20

    12 страниц

  95. S_and_P_Flex_диапазон

    9Страницы

  96. Центрифуга с пакетом дисков PX 95EX

    2 страницы

  97. Дисковая центрифуга PX 95

    2 страницы

  98. Центрифуга с пакетом дисков PX 80EX

    2 страницы

  99. Центрифуга для стопки дисков PX 80

    2 страницы

  100. Центрифуга с пакетом дисков PX 70

    2 страницы

  101. Центрифуга с пакетом дисков PX 65EX

    2 страницы

  102. Дисковая центрифуга PX 65

    2 страницы

  103. Центрифуга с пакетом дисков PX 55EX

    2 страницы

  104. Центрифуга с пакетом дисков PX 55

    2 страницы

  105. Центрифуга с пакетом дисков PX 110EX

    2 страницы

  106. Центрифуга для стопки дисков PX 110

    2 страницы

  107. Информационный проспект: PureVent — центробежный сепаратор масляного тумана для очистки картерных газов

    4 страницы

  108. Очистка палубных водостоков в море

    2 страницы

  109. Очищающие растворы OCM для минеральных масел

    4 страницы

  110. MMB — центробежные сепараторы, удерживающие твердые частицы

    4 страницы

  111. MIB 303 – Центробежный сепаратор с улавливанием твердых частиц

    4 страницы

  112. Центрифуга с соплом большой емкости для крахмала

    2 страницы

  113. MBUX 420 — насадочный сепаратор для гигиенического сбора микроорганизмов под давлением

    2 страницы

  114. MAB Центробежный сепаратор для удержания твердых частиц

    2 страницы

  115. Модуль обработки некондиционной нефти FOX15

    2 страницы

  116. Focus — блок очистки мазута

    4 страницы

  117. Центрифуги для топлива и смазочных масел для нефтегазовой промышленности

    2 страницы

  118. Сепаратор для экономичной очистки масла

    2 страницы

  119. EcoStream — система очистки масляной воды

    4 страницы

  120. Центрифуга для удаления твердых частиц

    2 страницы

  121. Система разделения пилотной установки

    2 страницы

  122. CLARA – CLARA 80 – Многоцелевой осветлитель для вина и других напитков

    4 страницы

  123. CLARA – CLARA 500 – Центрифуга средней производительности для удаления твердых частиц для производства вина и напитков

    4 страницы

  124. CLARA – CLARA 200 – Мобильный сепаратор для вина и напитков

    4 страницы

  125. CLARA – CLARA 20 – Многоцелевой центрифужный модуль для пищевой и ферментационной промышленности

    2 страницы

  126. Сепаратор BTPX – BTPX 710 – Система разделения пилотной установки

    2 страницы

  127. Сепаратор BTPX – BTPX 305 S – Система разделения пилотной установки

    4 страницы

  128. Сепаратор BTPX – BTPX 205

    2 страницы

  129. Серия BTAX — Система разделения для фармацевтических и биотехнических применений

    4 страницы

  130. Серия BREW — большая эффективность повышает рентабельность

    2 страницы

  131. Центробежный сепаратор, удерживающий твердые частицы, для переработки биодизеля

    2 страницы

  132. Алфи500

    2 страницы

  133. Alfapure2000

    2 страницы

  134. AlfaPure Z7

    2 страницы

  135. AlfaPure Z3

    2 страницы

  136. AFPX617 — высокопроизводительная центрифуга для удаления твердых частиц

    2 страницы

  137. AFPX610 — сепаратор белков животного и рыбного происхождения

    2 страницы

  138. AFPX513 Центрифуга для удаления твердых частиц средней производительности для животноводческой и рыбоперерабатывающей промышленности

    2 страницы

  139. AFPX 517 Высокопроизводительная центрифуга для удаления твердых частиц (93,81 КБ)

    2 страницы

  140. Пластинчатый реактор Альфа Лаваль ART® 49

    2 страницы

  141. Пластинчатый реактор Alfa Laval ART® 37

    2 страницы

  142. Центробежный насос SolidC UltraPure

    4 страницы

  143. Насосы для гигиенического применения — полная линейка

    16 страниц

  144. AlfaCond

    2 страницы

  145. Система восстановления пива Alfa Laval

    2 страницы

  146. LabStak для мембранной фильтрации M39L-H

    3 страницы

  147. LabStak для мембранной фильтрации M37-38

    3 страницы

  148. LabStak® для мембранной фильтрации M20

    3 страницы

  149. LabStak® для мембранной фильтрации M10

    2 страницы

  150. Ваш полный источник фильтрации

    2 страницы

  151. Серия NF

    4 страницы

  152. ФШМ серии

    3 страницы

  153. Лабораторный блок Альфа Лаваль M10

    2 страницы

  154. Мембранная фильтрация для санитарных целей – полная линия

    12 страниц

  155. Пластинчатый теплообменник с широким зазором

    2 страницы

  156. TS6FMC — цельностальной, предназначенный для работы с паром

    2 страницы

  157. Пластинчатые теплообменники для охлаждения

    32 страницы

  158. Пластинчатый теплообменник BaseLine Gemini серии M

    3 страницы

  159. Пластинчатый теплообменник серий M3, M6, M10, M15

    8 страниц

  160. Пластинчатый теплообменник FrontLine Gemini

    4 страницы

  161. Пластинчатый теплообменник FrontLine

    3 страницы

  162. Пластинчатые теплообменники Alfa Laval DIABON®

    4 страницы

  163. Лист PD — BaseLine — пластинчатый теплообменник

    2 страницы

  164. Теплообменники для гигиенического применения – полная линейка

    12 страниц

  165. Gemini PHE — защищенные от перекрестного загрязнения пластины с двойными стенками

    2 страницы

  166. BaseLine PHE — лучший выбор для рабочих задач и коммунальных услуг

    2 страницы

  167. BaseLine — пластинчатые теплообменники

    2 страницы

  168. Генератор пресной воды AQUA с титановой пластиной

    4 страницы

  169. Постоянный поток сбережений — генератор пресной воды AQUA

    6 страниц

  170. Модуль подготовки топлива

    4 страницы

  171. Фильтр смазочного масла T-160 ряд

    4 страницы

  172. Масляный фильтр – с отводной камерой

    4 страницы

  173. Масляный фильтр

    4 страницы

  174. Эминатор/комбинированный блок очистки (CCU)

    4 страницы

  175. Масляный фильтр – серия F-152

    4 страницы

  176. ALF — Фильтр Альфа Лаваль

    4 страницы

  177. Система сгущения осадка ALDRUM — реактор флокуляции

    2 страницы

  178. Система сгущения осадка ALDRUM — барабанный сгуститель

    2 страницы

  179. Кожухотрубные испарители Dryplus-E

    6 страниц

  180. Кожухотрубные испарители Dryplus-3

    24 страницы

  181. Системы электрического обогрева EHS-61, -62

    4 страницы

  182. Нагреватели Alfa Laval Heatpac®

    4 страницы

  183. Полный ассортимент тепловых пунктов

    4 страницы

  184. ВГЭ Конечный нагреватель для дезодорации и физической очистки жиров и масел

    2 страницы

  185. Экономайзер VHE для дезодорации и физической очистки жиров и масел

    2 стр.

  186. Для установок дезодорации и физической рафинации жиров и масел

    2 Страницы

  187. Для дезодорации и физической очистки жиров и масел

    2 страницы

  188. Концепция дезодорации Alfa Laval SoftColumn

    2 страницы

  189. Решения Альфа Лаваль для дезодорации жиров и масел

    6 страниц

  190. Для установок дезодорации и физической рафинации жиров и масел

    2 страницы

  191. WS 40, 60

    4 страницы

  192. WS 10, 20, 30

    4 страницы

  193. Stnx – декантерная центрифуга

    4 страницы

  194. SG2 700

    2 страницы

  195. Высокопроизводительная декантерная центрифуга для производства DDGS

    4 страницы

  196. P2 — Высокопроизводительная декантерная центрифуга для обрабатывающей промышленности

    4 страницы

  197. LYNX — Декантер для бурового раствора — LYNX 40

    2 страницы

  198. LYNX — Декантер для бурового раствора — LYNX 35

    2 страницы

  199. LYNX — Декантер для бурового раствора — LYNX 20

    2 страницы

  200. Foodec 800

    4 страницы

  201. Foodec 600

    2 страницы

  202. Фудэк 500

    4 страницы

  203. Foodec 400

    4 страницы

  204. Foodec 300

    2 страницы

  205. Foodec 200

    2 страницы

  206. Foodec 100

    2 страницы

  207. Centriskim — непрерывный процесс сокращения скимминга DAF

    2 страницы

  208. Centribone — система непрерывного мокрого рендеринга

    2 страницы

  209. Непрерывный процесс высокопроизводительной обработки сурими

    2 страницы

  210. AlfaOliver 500

    2 страницы

  211. ALDEC G2 — интеллектуальный декантер

    2 страницы

  212. WideGap 350

    2 страницы

  213. WideGap 200

    2 страницы

  214. Пластинчатый теплообменник TS6

    2 страницы

  215. TS20 — Пластинчатый теплообменник

    2 страницы

  216. TL6

    2 страницы

  217. TL35 — пластинчатый теплообменник

    2 страницы

  218. TL3

    2 страницы

  219. TL15

    2 страницы

  220. TL10 — Пластинчатый теплообменник

    2 страницы

  221. T50 — пластинчатый теплообменник

    2 страницы

  222. T45 — Пластинчатый теплообменник

    2 страницы

  223. T20 — пластинчатый теплообменник

    2 страницы

  224. T2 — Пластинчатый теплообменник

    2 страницы

  225. MX25 — пластинчатый теплообменник

    2 страницы

  226. M6

    2 страницы

  227. M30 — пластинчатый теплообменник

    2 страницы

  228. M3

    2 страницы

  229. M15

    2 страницы

  230. M10

    2 страницы

  231. Информационный проспект: Система AlfaVap

    2 страницы

  232. AlfaNova 52 / AlfaNova HP 52

    2 страницы

  233. AlfaNova 400 / AlfaNova HP 400

    4 Страницы

  234. AlfaNova 27 / AlfaNova HP 27

    2 страницы

  235. AlfaNova 14

    2 страницы

  236. Специализированные маслоохладители — паяные

    2 страницы

  237. Компактная рамка DOC

    2 страницы

  238. CBXP52

    2 страницы

  239. CB77

    2 страницы

  240. CB60 / CBH60

    2 страницы

  241. CB52 / CBH52

    2 страницы

  242. CB400

    2 страницы

  243. CB300 / CBh400

    2 страницы

  244. CB27 / CBh37

    2 страницы

  245. CB200 / CBh300

    2 страницы

  246. CB20

    2 страницы

  247. CB18 / CBh28

    2 страницы

  248. CB16 / CBh26

    2 страницы

  249. CB14

    2 страницы

  250. CB100 / CBh200

    2 страницы

  251. AXP14 — газовый охладитель

    2 страницы

  252. AXP10

    2 Страницы

  253. Паяные теплообменники

    16 страниц

  254. Защитная теплоизоляция BHE

    2 страницы

  255. Информационный проспект: PureBallast — система очистки балластных вод

    6 страниц

  256. Spiral HE — общая брошюра

    16 страниц

  257. AlfaRex – TM20

    2 страницы

  258. Гигиенический конденсатор

    2 страницы

  259. Compabloc — ассортимент сварных теплообменников

    4 страницы

  260. Брошюра – Компактное исполнение

    8 страниц

  261. AlfaDisc — цельносварной теплообменник для холодильного оборудования

    4 страницы

  262. AlfaDisc — цельносварной пластинчатый теплообменник

    2 страницы

  263. Альфа Лаваль Packinox для изомеризации ксилола

    2 страницы

  264. Альфа Лаваль Packinox для гидрогенизации пиролизного бензина

    2 страницы

  265. Альфа Лаваль Packinox для дегидрирования парафинов

    2 страницы

  266. Альфа Лаваль Packinox для многопотокового обслуживания

    2 страницы

  267. Альфа Лаваль Packinox для синтеза метанола

    2 страницы

  268. Альфа Лаваль Packinox для гидроочистки

    4 страницы

  269. Альфа Лаваль Packinox для каталитического риформинга

    2 страницы

  270. ZT/ZTY и TR/TRY — специальные промышленные воздухоохладители

    2 страницы

  271. PX — Коммерческий воздухоохладитель с низким силуэтом — ассортимент на складе

    2 Страницы

  272. PLV — Коммерческий мини-воздушный охладитель — ассортимент на складе

    2 страницы

  273. FK(G) — Гравитационные катушки

    2 страницы

  274. Верх — промышленный воздухоохладитель

    2 страницы

  275. TYR-D — промышленный воздухоохладитель с двойным выпуском

    2 страницы

  276. THOR-D — Промышленный воздухоохладитель с двойной подачей

    2 страницы

  277. HRC-D — Охладитель для созревания бананов — система подушки безопасности / боковой шторки

    2 страницы

  278. POLAR Cat Duo (G) — воздухоохладители с двойным нагнетанием — коммерческая линия

    2 страницы

  279. FMP(G) — промышленные воздухоохладители с двойным выпуском

    2 страницы

  280. AMK(G) – Промышленные воздухоохладители с двойным выпуском FeZn

    2 страницы

  281. Потолочный агрегат Big Top ITR-ITB — потолочные воздухоохладители

    2 страницы

  282. Потолочный BFG-BFB — потолочный охладитель

    2 страницы

  283. TYR-A — промышленный воздухоохладитель

    2 страницы

  284. ZLA – Промышленный воздухоохладитель FeZn

    2 страницы

  285. THOR — промышленный воздухоохладитель

    2 страницы

  286. THOR-A – Промышленный воздухоохладитель

    2 страницы

  287. HRC — Охладитель для созревания бананов — Система брезента

    2 страницы

  288. AHB(G) – Промышленные воздухоохладители FeZn

    2 страницы

  289. AlfaCubic — промышленный воздухоохладитель

    2 страницы

  290. Airmax II Nh4 – Промышленная линия воздухоохладителя для аммиачного хладагента

    2 страницы

  291. Airmax II HP — промышленная линия воздухоохладителей для высокого давления (PS = 50 бар)

    2 страницы

  292. Airmax II DX — воздухоохладитель

    2 страницы

  293. Центробежный воздухоохладитель ISC

    2 страницы

  294. TYR-F — охладитель для хранения сельскохозяйственной продукции

    2 страницы

  295. TYR — промышленный воздухоохладитель

    2 страницы

  296. THOR-F — охладитель для хранения сельскохозяйственной продукции

    2 страницы

  297. THOR — промышленный воздухоохладитель

    2 страницы

  298. LFX – охладитель для хранения сельскохозяйственной продукции

    2 страницы

  299. LEX — коммерческий воздухоохладитель (складской ассортимент)

    2 страницы

  300. TYR-T — промышленный шоковый охладитель

    2 страницы

  301. THOR-T — промышленный шоковый охладитель

    2 страницы

  302. FBLGE – Радиаторы с воздушным охлаждением по индивидуальному заказу

    2 страницы

  303. AlfaBlue — Power Dry Cooler

    2 страницы

  304. AlfaBlue Reverse BRC, BRM, BRD и BRD6

    4 страницы

  305. Solar Max G — Сухие охладители

    2 страницы

  306. Solar Junior G — Сухие градирни — коммерческий ассортимент

    2 страницы

  307. AlfaBlast

    2 страницы

  308. Solar G — Сухие градирни

    2 страницы

  309. Alfa V 800, 910 и 1000 мм — Сухой охладитель VDD / VDD6

    2 страницы

  310. Solar Max — конденсаторы с воздушным охлаждением

    2 страницы

  311. Solar Junior — конденсаторы с воздушным охлаждением — коммерческий ассортимент

    2 страницы

  312. Солнечные батареи — конденсаторы с воздушным охлаждением

    2 страницы

  313. AlfaBlue – BDM-BDD-BDD6 – Сухие охладители

    4 страницы

  314. AlfaBlue — BCM BCD — конденсаторы с воздушным охлаждением

    4 страницы

  315. Alfa V — конденсатор с воздушным охлаждением

    2 страницы

  316. SOLAR ZA / ZZ — конденсаторы аммиака с воздушным охлаждением

    2 страницы

  317. AlfaBlue Ammonia — конденсаторы с воздушным охлаждением — BNM, BND

    4 страницы

Сравнить

Удалить все

Сравнить до 10 продуктов

404 – СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневой каталог документов или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным X , где отсутствует изображение. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки
  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь. )
  3. Выберите  По умолчанию .
  4. Нажмите  Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите  Сохранить настройки .

Это приведет к сбросу постоянных ссылок и устранению проблемы во многих случаях. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ – [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess
  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ редактирования файла .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
  3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) “.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
  1. Щелкните правой кнопкой мыши файл .

Добавить комментарий

Ваш адрес email не будет опубликован.
