обзор, модельный ряд, инструкция, ошибки и неисправности

Газовый котёл Protherm (Протерм) выпускается известной компанией Protherm, основанной в Словакии более четверти века назад. Модельный ряд этого производителя характеризуется удачным сочетанием уровня мощности нагрева и показателей экономичности энергопотребления.

Содержание

  • 1 Модельный ряд котлов Protherm — одноконтурные и двухконтурные

    • 1.1 Настенного типа

    • 1.2 Напольного типа

  • 2 Устройство газового котла Протерм

  • 3 Как подключить и настроить

    • 3.1 Видео: Подключение котла Протерм

    • 3.2 Видео: Настройка оборудования Protherm

  • 4 Краткая инструкция по эксплуатации

  • 5 Распространённые ошибки и неисправности

Модельный ряд котлов Protherm — одноконтурные и двухконтурные

Газовое оборудование Протерм выпускается европейским производителем в нескольких модификациях, что позволяет подобрать оптимальную по функциональным возможностям, а также практичную и максимально удобную в эксплуатации модель.

Настенного типа

Настенное газовое оборудование обладает неоспоримыми преимуществами, среди которых компактные размеры, внешняя эстетичность, отличные эксплуатационные свойства, возможность адаптации к функционированию с разными энергоносителями посредством стандартной замены сопла, а также экономичность.

  • «Пантера». Недорогая модель с двумя теплообменниками для обогрева помещений и нагрева воды. Современный отопительный прибор с возможностью функционирования в системе закрытого типа. Обладает надёжной защитой от замерзания, автоматическим прекращением газовой подачи и контролем работы насоса.

Недорогой вариант отопительного прибора в линейке Protherm

  • «Ягуар». Бюджетный вариант оборудования, не имеющий режим зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением посредством ручек.

Простая модель с минимально необходимым набором функций

  • «Гепард». Двухконтурные турбированный котёл с мощностью 11–23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны нагревать 10–11 л воды за одну минуту. Настенный прибор, в котором движение теплового носителя осуществляется в принудительном порядке.

Турбированный котёл с высоким КПД

  • «Тигр». Отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или функционирования в автоматическом режиме «комфорт». Есть возможность автоматического регулирование процесса горения, отличается особой системой зажигания.

Компактное оборудование с разными режимами работы

Основные характеристики котла

Напольного типа

Напольные одноконтурные и двухконтурные котлы имеют несколько достоинств, которые делают подобный вид оборудования востребованным у потребителей. Невозможно оставить без должного внимания высокие показатели производительности, максимальную эффективность тепловой отдачи, экономное расходование топлива, широкие функциональные возможности и гарантированную долговечность.

  • «Медведь». Чугунный высококачественный теплообменник делает агрегат долговечным и очень надёжным. Модель обладает режимом «Зима-лето» и удобным контролем тяги. Имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.

Чугунный теплообменник предполагает долговечную эксплуатацию котла

  • «Бизон». Простой в использовании и долговечный котёл с высоким КПД, способный работать на разных видах топлива. Очень мощный агрегат с высокой степенью надёжности.

Мощное оборудоваение, которое может работать на разных видах топлива

Основные характеристики модели Бизон

Напольный котёл с надёжным теплообменником

Основные характеристики модели

Стационарный отопительный газовый котёл

Основные характеристики модели Медведь KLOM17

Устройство газового котла Протерм

Различные модификации газового оборудования имеют индивидуальные особенности устройства.

Изготовление котлов с применением низкотемпературного чугуна способствует эффективной минимизации тепловых потерь. Особенностью устройства отопительных приборов бренда «Протерм» является также необычный, достаточно экологически чистый способ сжигания топлива.

Основные узлы газового отопительного оборудования представлены:

  • системой розжига;
  • горелкой;
  • теплообменником.

Источник тепла представлен пламенем горелки, в которой сжигается газ, а за нагрев теплового носителя отвечает теплообменник. 8 https://bipbap.ru/pictures/prikolnye-kartinki-pro-8-marta-67-foto.html марта. Процесс газовой подачи регулируется посредством термостата, при этом продукты сгорания, представленные преимущественно водяными парами и углекислотой, выводятся через дымоходную систему.

Котлы Протерм используются для отопления и горячего водоснабжения

Как подключить и настроить

Основные условия для установки отопительного газового оборудования от производителя «Протерм»:

  • монтаж котла и необходимого вспомогательного оборудования осуществляется в соответствии с проектной документацией, учитывающей требования СНиП и рекомендации производителя;
  • установка оборудования осуществляется в специально предназначенном для этих целей помещении, а при особой модификации агрегата — исключительно в хорошо проветриваемых пристройках;
  • процесс монтажа и пусконаладочных работ осуществляется специалистами, прошедшими курс обучения установки и обслуживания газового оборудования;
  • устранение любых неисправностей котла выполняет сервисная организация, уполномоченная производителем отопительного и водогрейного оборудования;
  • самостоятельные работы по монтажу влекут лишение потребителя гарантии на агрегат и его ремонт;
  • при распаковке отопительного оборудования должна быть проверена комплектность поставляемого котла и наличие соответствия используемому виду топлива.

Прежде чем приступить к монтажу, нужно внимательно ознакомиться с прилагаемой к газовому котлу инструкцией, а в процессе установки должны соблюдаться все приведённые в сопроводительных документах рекомендации. Маркировка на оборудовании не должна повреждаться или устраняться.

Стандартная технология подключения и настройки газового котла:

  • фиксация агрегата на стену осуществляется посредством винтов с соответствующими прокладками;
  • патрубки для подсоединения не должны нагружаться трубной отопительной системой, ГВС-системой или элементами газовой подачи;
  • установочный размер подсоединения трубок, включая их высоту и требуемое расстояние от входа до выхода, должны строго соблюдаться;
  • размещение гидравлической группы осуществляется на нижней части газового оборудования, а система в обязательном порядке оснащается заливным краном и предохранительно-сбросной арматурой;
  • в условиях превышения максимальных показателей давления внутри системы, из предохранительно-сбросной арматуры происходит сброс пара или воды;
  • подсоединение агрегата к системе отопления предполагает наличие возможности выполнять полный объём работ по профилактике и ремонту;
  • вода в систему отопления доставляется посредством наполнительного крана, а сливное устройство применяется для понижения показателей давления или частичного слива теплового носителя;
  • полноценными сливными и наливными функциями обладают специальные выходы, устанавливаемые на выделенных участках системы отопления;
  • давление горячего водоснабжения на подаче в оборудование должно превышать аналогичные показатели в системе отопления;
  • в положении крана «Наполнение» (гидравлическая группа) обязательно выполняется контроль работы системы посредством котлового манометра;
  • открывание арматуры производится против часовой стрелки, а закрытие — строго по часовой стрелке.

К предметам обслуживания котельного оборудования по гарантии не относятся мероприятия, представленные обезвоздушиванием и настройкой расширительного бачка.

Видео: Подключение котла Протерм

Видео: Настройка оборудования Protherm

Краткая инструкция по эксплуатации

Грамотная настройка газовых котлов Рrоthеrm обеспечивает оптимальные температурные режимы в разных по назначению и площади помещениях. Кроме прочего, регулирование автоматики такого оборудования способствует повышению эффективности агрегата, а также делает его работу надёжной и безопасной. Современная автоматика решает проблемы:

  • открытия и закрытия арматуры в подающей газ системе;
  • процесса запуска агрегата в автоматическом режиме;
  • установленного или экстренного отключения котлового оборудования;
  • регулировки уровня пламени в горелке посредством термодатчика;
  • отображения на экране показателей температуры воздуха, уровня нагрева теплоносителя и других параметров.

Инструкция по настройке газового котла:

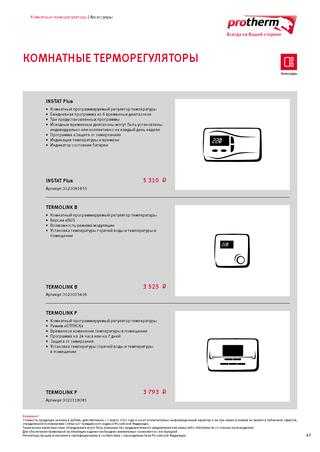

  • подключение термостата к температурному датчику, зафиксированному в помещении, и установка необходимых значений позволяют получить комфортный температурный режим отопления;
  • монтаж терморегулирующего вентиля на подающих трубах перед отопительными радиаторами помогает изменять площадь поперечного трубного сечения и легко осуществлять процесс регулирования температуры теплового носителя;
  • первый запуск системы на предельной температуре позволяет используемому теплоносителю беспрепятственно попадать в резервуар, что способствует его максимальному заполнению;
  • повышению КПД способствует своевременное удаление накипи и сажи, а также контроль отсутствия воздуха в системе и монтаж ограничителя тяги;
  • регулирование показателей давления осуществляется при помощи специальных клапанных регуляторов, а с целью повышения давления устанавливается циркуляционный насос;
  • уменьшение мощности котловой горелки выполняется в автоматическом режиме через сервисное меню, а регулирование мощности на увеличение осуществляется установкой дополнительных радиаторов или заменой уже существующих на максимально мощные модели;
  • многие агрегаты характеризуются полноценной работоспособностью при давлении 1,5 атм. , а в норме такое значение бывает на 0,3 атм. ниже, чем показатели в отопительной системе;
  • незначительное понижение уровня давления в агрегате восстанавливается в процессе стандартного перезапуска;
  • автоматический выбор режима функционирования газового котла помогает поддерживать нужный уровень температуры даже при длительном отсутствии потребителей в помещении.

Процесс первого включения котла сопровождается его короткой и энергичной работой после полного подсоединения агрегата к отопительной системе, благодаря чему легко осуществляется проверка корректности монтажа котлового оборудования и полноценного функционирования отопления.

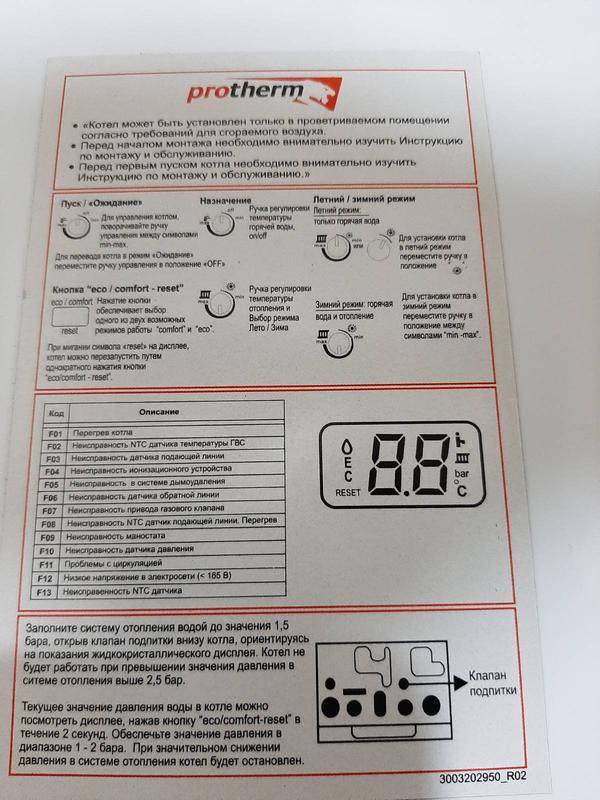

Распространённые ошибки и неисправности

Некоторые наиболее распространённые неисправности газовых котлов фирмы «Протерм» вполне можно устранить самостоятельно, но исправление самых сложных ошибок необходимо доверить профессионалам сервисного центра.

Ошибка/неисправностьКод/обозначениеСпособы устранения
Пониженный уровень давления в агрегате или отопительной системеF0Проверить работоспособность датчика давления, убедиться в отсутствии кабельных повреждений и целостности платы котлового управления
Отсутствие пламени в горелкеF1Проверить работоспособность аварийного термостата и трансформатора розжига, убедиться в подаче газа и целостности газового клапана, произвести перезапуск
Быстрый перегрев газового котлаF3Исключить засор в водяном фильтре и насосе, проверить работоспособность теплообменника, выполнить замену незамерзающей смеси
Обрыв в цепи температурного датчикаF4Проверить показатели сопротивления на датчике, убедиться в целостности кабелей, соединяющих панель управления и датчик
Не распознаются входные сигналыF7Убедиться в работоспособности информационной панели, проверить панельные разъёмы
Размыкание цепи NTС-датчика и заземление ГВС-бойлераF8Прозвонить соединения, отсоединить и снова подсоединить элементы или полностью заменить датчик
Наличие короткого замыкания на тяговом датчикеF15Выполнить разборку и очитку клеммных соединений, очистить трубки, при необходимости произвести полную замену узла
Низкий уровень давления внутри контура отопленияF22Долить тепловой носитель до требуемого уровня, убедиться в полной герметичности системы и отсутствии течи
Стремительное нарастание температуры теплоносителяF24Заменить недостаточно производительное насосное оборудование и избавиться от завоздушивания в системе.
Неудачный первичный розжигF28Для устранения ошибки/неисправности необходимо привлечь специалистов обслуживающего центра
Активизация противоморозной защиты вентилятораF33
Повтор ошибки датчика на давлениеF75

Современная отопительная техника от производителя из Словакии, к категории которой относятся одно- и двухконтурные газовые котлы Рrоthеrm, отличается высокой надёжностью и модельным многообразием. Эти добротные и недорогие котлы европейского качества из «среднего класса» вполне заслуженно пользуются популярностью и неизменно востребованы отечественными потребителями.
