Инструкция протерм скат 12: Инструкции на Котёл настенный электрический Скат 6,9,12,14,18,21,24,28 К бренда Protherm

PROTHERM Скат 12 КR13. Инструкция. Электрический клупп

Просмотр

Доступно к просмотру 38 страниц. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

• CKAT
  Руководство по монтажу
  и эксплуатации котла
  6, 9, 12, 14, 18, 21, 24, 28 K
  версия 13
  Настенный электрический котел
  Мощностной ряд 6 – 28 кВт
  Эквитермическое регулирование
  RU
  ВЕРСИЯ
  0020095669_04

• CKAT 6, 9, 12, 14, 18, 21, 24, 28 K

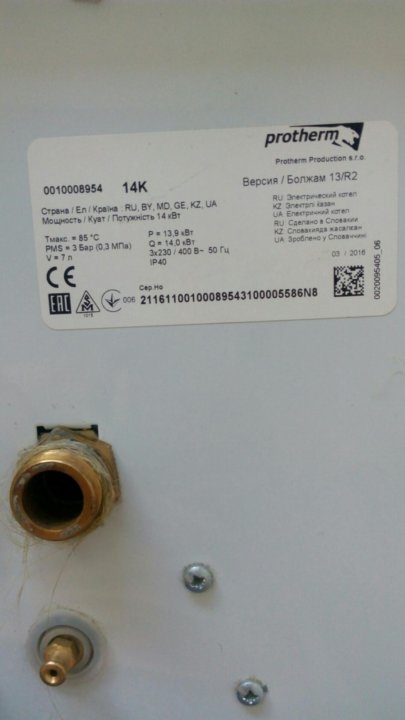

  Заводской номер, обозначение типа, технические данные котла обозначены на шильдике
  расположенном на нижней панели корпуса котла. Чтобы прочитать информацию на
  шильдике, необходимо снять переднюю панель облицовки котла.
  В разделе „Руководство по эксплуатации“ содержится описание основных функций котла
  и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“
  предназначен только для специалистов сервисных и монтажных организаций.
  РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ          РУКОВОДСТВО ПО МОНТАЖУ
  Введение  .......................................................4  Введение  ..................................................... 22
  Комплектность поставки  ........................... 23
  Управление и сигнализация .........................6
  Выбор режима считывания  .........................7  Подготовка к установке котла  .................. 24
  Выбор режима настройки  ............................8  Установка котла  .........................................25
  Сообщения о неисправностях котла  ........ 10  Подключение котла к электросети  .......... 26
  Схема управления работой котла  ............. 11  Электрическая схема подключения
  бойлера косвенного нагрева ...................... 28
  Характеристика котла  ............................... 12
  Электрическая схема котла  ......................30
  Запуск и выключение котла  ...................... 13
  Неисправности котла  .................................37
  Регулирование работы котла  .
    ................... 13
  Защитные функции котла  .......................... 15
  Техническое обслуживание и уход  ............ 17
  Транспортировка и хранение  .................... 18
  Гарантия и гарантийные условия  ............... 18
  Технические параметры  ............................. 19
  Присоединительные размеры  ...................20
  Принципиальная схема  ..............................21
  0020095669_04
  3

• Введение
  Вы  стали  владельцем  прямоточного   вмешательство  может  повлиять  на
  электрического котла, предназначенного   гарантию оборудования.
  для систем центрального отопления, с   6. Сотрудник  сервисной  организации,
  возможностью регулирования теплового   вводящий котел в эксплуатацию, обязан
  комфорта.                             ознакомить пользователя с техникой
  безопасности  при    обслуживании
  Мы надеемся, что электрический котел Скат
  оборудования и управлением работой
  будет служить Вам долго и надежно. При
  котла; операциями, которые пользователь
  его установке и обслуживании необходимо
  имеет право производить самостоятельно
  соблюдать определенные правила.   Поэтому
  и операциями, проводить которые имеет
  просим Вас внимательно ознакомиться
  право   только  квалифицированный
  с содержанием настоящего руководства
  специалист сервисной организации. Если
  по обслуживанию и при работе с котлом
  указанная  сервисная   организация
  действовать согласно приведенным в нем
  является одновременно и поставщиком
  рекомендациям и инструкциям.
  котла, она обязана обеспечить сохранность
  Мы верим, что электрический котел СКАТ
  оригинальной упаковки котла на случай
  поможет Вам создать у себя дома приятную
  его возможной транспортировки.
  атмосферу  и  оптимальный  тепловой
  7. Проверьте целостность и комплектность
  комфорт.
  поставки.
  Обратите,  пожалуйста,  внимание  на
  8. Убедитесь, что поставленный вам тип
  следующие основные моменты:
  котла по своим входным параметрам
  (указаны  на  заводском  шильдике),
  1.  Котел  вместе  с  сопутствующим
  подходит для работы в данном регионе.
  оборудованием должен быть установлен и
  Под входными параметрами понимают:
  использован в соответствии с проектной
  напряжение электрической сети.
    документацией,   соответствующими
  9. В случае, когда у Вас нет определенной
  действующими законами и техническими
  уверенности в правильности производимых
  нормами,  а   также  инструкциями
  Вами действий по обслуживанию котла,
  изготовителя.
  найдите  и   внимательно  изучите
  2. Котел должен быть установлен только в
  соответствующие    указания    и
  специально предназначенных для этого
  рекомендации,  содержащиеся    в
  помещениях.
  настоящем руководстве по обслуживанию,
  3. Введение котла в эксплуатацию после его
  и   действуйте  исключительно  в
  установки  может  проводить  только
  соответствии с ними.
  аттестованный  фирмой    Protherm
  10.Не  устраняйте  и  не  повреждайте
  специалист      специализированной
  обозначения или надписи на котле.
  организации.
  Оригинальную упаковку котла, на случай
  4. Котел  соответствует  требованиям
  его   возможной   транспортировки,
  стандартов и нормативных документов,
  сохраняйте нетронутой до тех пор, пока
  действующих на территории Российской
  котел не будет запущен в эксплуатацию.
  Федерации,   что   подтверждается
  11. Для  ремонта  пользуйтесь  только
  Сертификатом Соответствия, выданным
  оригинальными  запасными  частями.
  уполномоченным органом, Разрешением
  Запрещается   вмешательство   во
  на применение от Федеральной службы
  внутреннее устройство котла и внесение в
  по экологическому, технологическому и
  его конструкцию каких-либо изменений.
  атомному надзору.
  12. В случае длительной остановки котла
  5. В случае возникновения каких-либо
  рекомендуется  опорожнить  его  и
  неисправностей обращайтесь только в
  отключить от электрической сети. Данная
  специализированную      сервисную
  рекомендация дается с учетом общих
  организацию  –  непрофессиональное
  4

Скачать инструкцию

Файл скачали 6 раз (Последний раз: 05 Октября 2019 г., в 15:30)

Загрузить

Котел электрический Protherm RAY (СКАТ) 12 KE /14 (0010023648)

• Описание
• Документация (3)
• Отзывы (2)
• Доставка

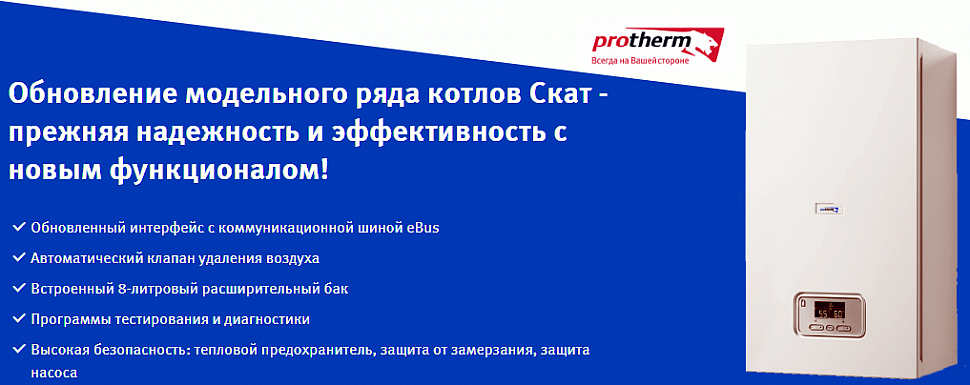

Protherm СКАТ (RAY) 12 KE /14 – новинка 2019 года.

Основные отличия версии 14 от версии 13:

• в новых котлах теперь можно использовать антифриз (Thermagent-30Eko)
• емкость расширительного бака увеличена до 8 литров
• добавлена коммуникационная шина E-BUS
• добавлен автоматический воздухоотводчик с обратным клапаном
• 20 кодов ошибок
• 49 параметров диагностики
• новая панель управления

Для новых котлов предусмотрен новый комплект для подключения внешнего водонагревателя (арт. 0010027587) и датчик уличной температуры (000693 / 0020277426)

Внимание! Старый комплект подключения водонагревателя – арт. 0020015570 – НЕ ПОДХОДИТ для НОВЫХ КОТЛОВ

Настенный электрический котёл Protherm Скат 12 KE 14 (NEW) – современный отопительный прибор в новом дизайне. Он характеризуется компактностью и отличным внешним видом. Котёл создан для обогрева жилых помещений – дачных домиков, частных домовладений и квартир. Особенности и преимущества данной модели:

• Защищённые от коррозии ТЭНы;
• Встроенная обвязка;
• Простота в эксплуатации;
• Не требует специального обслуживания;
• Бесшумная работа.

Электрический котёл Protherm Скат 12 KE 14 (NEW) наделён выносливыми ТЭНами из нержавеющей стали. Они отличаются стойкостью к коррозии и обеспечивают эффективное нагревание теплоносителя. Питание электрокотла осуществляется от трёхфазной электросети с напряжением 380 В. КПД данной модели составляет 99,5%, что даёт возможность экономить на потреблении электроэнергии. Котёл является одноконтурным, для подготовки горячей воды производитель предлагает бойлеры косвенного нагрева, подключаемые к отопительному контуру.

Если Вы не проживаете постоянно в своем загородном доме, то конструкция данного котла позволяет подключить к нему различные устройства дистанционного управления. Так как в новой модели реализована поддержка протокола E-BUS, то оптимальным будет приобретение соответствующего оборудования с поддержкой аналогичного протокола. Управление по данной шине позволит получать информацию об ошибках в работе и плавно менять мощность котла ( впредыдыщих моделях СКАТ возможно только включение и выключение котла).

Рекомендованные GSM-модули:

• Интеллектуальный термостат ZONT H-1V eBus

или

• GSM-Термостат ZONT H-1V + Интерфейс E-BUS

Электрокотёл Protherm Скат 12 KE 14 (NEW) уже наделён всем необходимым для подключения к отопительной системе. На борту имеются циркуляционный насос для принудительной циркуляции теплоносителя и расширительный бак на 8 литров. Также здесь присутствуют предохранительный клапан и тепловой предохранитель, препятствующий перегреву теплоносителя. При длительном простое активизируется система защиты контура от замерзания – это актуально для загородного жилья и дач. Котёл может работать как основной или вспомогательный источник тепла, также поддерживается работа в каскадном режиме – для обогрева помещений большой площади.

Котёл не требует излишне частого обслуживания, его высокая эффективность сохраняется на всём протяжении срока службы. Он характеризуется бесшумной работой и лёгкостью в монтаже. Также он лёгок в управлении – достаточно выставить на панели управления желаемую температуру в контуре. Реализовано и подключение комнатных термостатов – они обеспечат точный температурный контроль без участия пользователей. За исправностью бортовых модулей следит система самодиагностики – она опрашивает внутренние узлы, выводя коды ошибок на небольшой жидкокристаллический дисплей.

Купить настенный электрический котёл Protherm Скат 12 KE 14 (NEW) от производителя с мировым именем вы сможете в интернет-магазине Теплодвор. Наши преимущества – доступные цены на котлы, большой выбор вспомогательного оборудования, оперативная доставка по Москве и России, выгодный самовывоз.

Данные отопительного котла

Технические характеристики

• Количество ступеней мощности

  6

• Мин. полезная мощность

  2.00 кВт

• Макс. полезная мощность

  12.00 кВт

• КПД

  99.0 %

• Расширительный бак

  есть, на 8.00 л

• Напряжение сети

  380 В.

• Потребляемая мощность

  до 12.00 кВт

Характеристики отопления

• Максимальное давление в системе

  3. 0 бар

• Циркуляционный насос есть, Wilo
• Использование антифриза

  допускается

• Отапливаемая площадь

  до 120.0 м²

• Отапливаемый объем

  до 336 м³

• Мин. t системы отопления

  25. 0 ⁰C

• Макс. t системы отопления

  85.0 ⁰C

Характеристики ГВС (с бойлером)

• Режим “Лето”

  есть

Размеры, вес, подключение

• Габариты (ВхШхГ)

  740x410x315

• Масса НЕТТО

  24.00 кг

• Масса БРУТТО

  29.50 кг

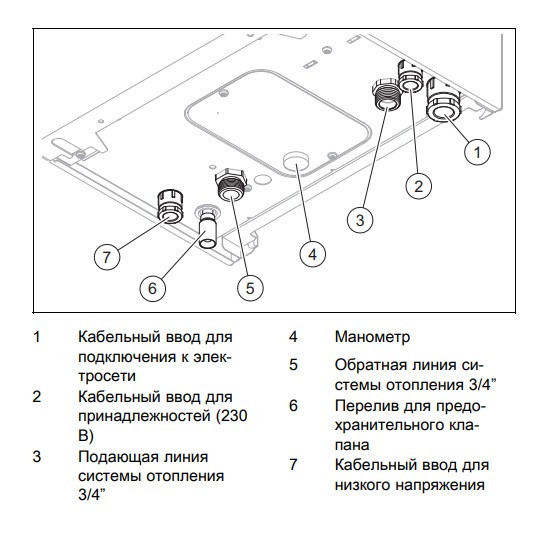

• Подающая линия контура отопления

  3/4″ (Ø 20)

• Обратная линия контура отопления

  3/4″ (Ø 20)

Сертификаты, паспорта, руководства к Protherm RAY (СКАТ) 12 KE /14

Сертификат соответствия на электрические котлы Protherm2,8 MБ – действителен до 28. 11.2022 г.

Руководство по эксплуатации на электрические котлы Protherm945,6 Кб –

Руководство по установке Protherm Скат 2019 г.3,8 MБ –

Самовывоз

Если вы желаете самостоятельно забрать оборудование с нашего склада, обязательно согласуйте перемещение заказа в пункт самовывоза. Получение осуществляется строго по номеру заказа, который вам необходимо получить у менеджера при резервировании оборудования.

Ориентировочный расчет доставки по РФ компанией Деловые Линии

заводская упаковка+ жесткая упаковка+ картонная коробка+ дополнительная упаковка+ воздушно-пузырьковая плёнка+ мешок+ паллетный борт (только до терминала)

Ориентировочный расчет доставки ТК СДЭК

Приобретая электрический котел Protherm Скат RAY 12 KE /14, 12 кВт, одноконтурный по выгодной цене, Вы получаете не только товар высокого качества, но и гарантию того, что данная продукция сертифицирована и имеет всю необходимую документацию.

Если нет времени для самостоятельного изучения, Вы можете обратиться за получением консультации к любому из наших менеджеров по телефону, Whatsapp или электронной почте, указанных на странице Контакты.

Мы работаем как с физическими лицами так и с юридическими лицами и предпринимателями с НДС. Вы можете купить Protherm RAY (СКАТ) 12 KE /14 в нашем интернет-магазине с доставкой или забрать заказ самостоятельно.

Вместе покупают

Котел отопления протерм инструкция – Домострой

• Четверг, 12 декабря 2019 1:02
• Автор: Sereg985
• Прокоментировать

• Рубрика: Строительство
• Ссылка на пост
• https://firmmy.ru/

Инструкция по установке, эксплуатации и обслуживанию котла настенного электрического Скат 6,9,12,14,18,21,24,28 К. Язык: ru | pdf 1.71 Mb

Описание котлов настенных электрических Скат. Язык: ru | pdf 250.04 Kb

Инструкция по монтажу и эксплуатации котлов настенных электрических Скат. Язык: ru | pdf 2.08 Mb

Скат v.13. Сервисный мануал Язык: ru | pdf 9.73 Mb

Электрические котлы Protherm серии K, D (v10). Инструкция по эксплуатации. Язык: EN | pdf 177.56 Kb

Электрические котлы Protherm серии Скат 6, 9, 12, 15, 18, 21, 24, 28 K (v11). Мощность котла 6 – 28 кВт. Pежим HDO. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 1.36 Mb

Электрические котлы Protherm серии Скат 6K — 24K (v11). Инструкция по подключению к водонагревателю B 120 S. Язык: RU | pdf 1.93 Mb

Электрические котлы Protherm серии Скат К 28 (24, 21, 18, 15, 12, 9, 6) v11, 6 — 28 кВт. Технические данные. Руководство по монтажу. Язык: RU | pdf 2.33 Mb

Электрические настенные котлы Protherm серии Скат 9-24 K (v13). Инструкция по эксплуатации, монтажу и сервисному обслуживанию. Язык: RU | pdf 2.08 Mb

Инструкция по установке, эксплуатации и обслуживанию котла чугунного газового Grizzly 65,85,100,130,150 KLO. Язык: ru | pdf 2.02 Mb

Инструкция по установке, эксплуатации и обслуживанию котла чугунного газового напольного Медведь 20,30,40,50 KLOM. Язык: ru | pdf 737.95 Kb

Инструкция по установке, эксплуатации и обслуживанию котла чугунного напольного газового Медведь 20,30,40,50 KLZ. Мощность 17-44,5 кВт. Язык: ru | pdf 931.18 Kb

Инструкция по установке,эксплуатации и обслуживанию котла газового стационарного Bison 30,35,40,50,60,70 NL. Язык: ru | pdf 1.46 Mb

Инструкция по установке, эксплуатации и обслуживанию котла газового стационарного Bison NO 70-3500 . Язык: ru | pdf 3.19 Mb

Инструкция по установке, эксплуатации и обслуживанию Котла газового Protherm 120 SOR, Protherm 120 SOO. Язык: ru | pdf 581.09 Kb

Инструкция по установке, эксплуатации и обслуживанию котла чугунного газового Медведь 20,30,40,50 TLO. Язык: ru | pdf 692.57 Kb

Инструкция по монтажу и обслуживанию котла чугунного газового Медведь 20 PLO, Медведь 30 PLO, Медведь 40 PLO, Медведь 50 PLO, Медведь 60 PLO. Язык: ru | pdf 913.87 Kb

Инструкция по монтажу и обслуживанию котлов чугунных газовых PROTHERM версии Медведь 40 (30,20) KLZ. Язык: RU | pdf 951.55 Kb

Руководство по монтажу и эксплуатации котла 20, 30, 40, 50 KLZ Язык: RU | pdf 1.15 Mb

Инструкция по монтажу и эксплуатации котлов напольных газовых PROTHERM 50 (40, 30, 20) TLO. Язык: RU | pdf 1.44 Mb

Инструкция по монтажу и эксплуатации котлов чугунных газовых PROTHERM версии Медведь 60 (50,40,30,20) KLО. Язык: RU | pdf 821.67 Kb

Инструкция к дополнительному оснащению к котлам PROTHERM 20(30,40,50) KLO (KLZ,PLO). Язык: RU | pdf 237.78 Kb

Руководство по монтажу внешнего комплекта для подключения котла TLO к водонагревателю Язык: RU | pdf 1.02 Mb

Стальные газовые котлы Protherm серии Волк 12, 16 KSO для установки в квартирах, жилых помещениях, в дачных домиках в открытых системах отопления. Мощность 12 – 16 кВт. Инструкция по эксплуатации. Язык: RU | pdf 793.51 Kb

Стальные газовые котлы Protherm серии Волк 12, 16 KSO для установки в квартирах, жилых помещениях, в дачных домиках в открытых системах отопления. Мощность 12,5 – 16 кВт. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 681.96 Kb

Напольные газовые котлы Protherm серии Grizzly 65 — 150 KLO / KLO EKO. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 505.69 Kb

Напольные газовые котлы Protherm серии Grizzly. Схема управления регулятором RVA 63.242 Язык: RU | pdf 96.45 Kb

Напольные газовые котлы Protherm серии Grizzly 65 KLO — переналадка на сжиженный газ. Инструкция по применению. Язык: RU | pdf 2.75 Mb

Напольные газовые котлы Protherm серии Grizzly 65 — 150 KLO / KLO EKO. Технические данные. Язык: RU | pdf 2.41 Mb

Газовые чугунные котлы Protherm серии Медведь 60 (50, 40, 30, 20) KLO v15. Инструкция по эксплуатации. Язык: RU | pdf 569.71 Kb

Соединение газовых чугунных котлов Protherm серии Медведь 20 — 50 KLO v15 с бойлером через 2 насоса. Электрические схемы. Язык: RU | pdf 230.66 Kb

Соединение газовых чугунных котлов Protherm серии Медведь 60 KLO v15 с бойлером через 2 насоса. Электрические схемы. Язык: RU | pdf 189.51 Kb

Газовые чугунные котлы Protherm серии Медведь 20 (30, 40, 50, 60) KLO v15. Паспорт. Язык: RU | pdf 225.78 Kb

Газовые чугунные котлы Protherm серии Медведь 40 (30, 20) KLZ v15. Паспорт. Язык: RU | pdf 124.33 Kb

Газовые чугунные котлы Protherm серии Медведь 20 (30, 40, 50, 60) PLOR v15. Паспорт. Язык: RU | pdf 150.13 Kb

Газовые чугунные котлы Protherm серии Медведь PLO v15. Инструкция по монтажу и обслуживанию (дополнение). Язык: RU | pdf 235.59 Kb

Газовые чугунные котлы Protherm серии Медведь 20, 30, 40, 50 TLO v15, независимые от электричества. Мощность 17 – 44,5 кВт. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 780.13 Kb

Набор Protherm серии SPB-TLO15 для перенастройки на пропан газовых чугунных котлов Медведь TLO v15. Инструкция по эксплуатации. Язык: RU | pdf 411.99 Kb

Газовые чугунные котлы Protherm серии Медведь 50 (40, 30,20) TLO v15, независимые от электричества. Паспорт. Язык: RU | pdf 476.47 Kb

Напольные газовые котлы Protherm серии Медведь 50 (40, 30,20) TLO v10, независимые от электричества. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 427.80 Kb

Газовые чугунные котлы Protherm серии Медведь 60 (50, 40, 30, 20) KLO v13. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 584.45 Kb

Газовые чугунные котлы Protherm серии Медведь 50 (40, 30, 20) KLO v13. Паспорт. Язык: RU | pdf 137.59 Kb

Газовые чугунные котлы Protherm серии Медведь 40 (30, 20) KLZ v13. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 940.05 Kb

Газовые чугунные котлы Protherm серии Медведь 40 (30, 20) KLZ v13. Паспорт. Язык: RU | pdf 88.27 Kb

Газовые чугунные котлы Protherm серии Медведь 60 (50, 40, 30, 20) PLO v13. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 540.22 Kb

Газовые чугунные котлы Protherm серии Медведь 50 (40, 30, 20) PLO v13. Паспорт. Язык: RU | pdf 110.34 Kb

Газовые напольные котлы Protherm. Инструкция по сборке теплообменника. Язык: RU | pdf 1.46 Mb

Газовые котлы Protherm серии 50 SOO исполнение ‘В’ ( отвод продуктов сгорания в дымоход ). Инструкция по монтажу и обслуживанию. Язык: RU | pdf 569.06 Kb

Каскадные котельные модули Protherm серии 50 STR (STO) с суммарной теплопроизводительностью до 480 кВт. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 316.88 Kb

Каскадные котельные модули Protherm серии 50 STR, 50 STO общей мощностью 500 кВт. Дополнения к инструкции по обслуживанию и составлению. Язык: RU | pdf 2.77 Mb

Каскадные модули Protherm серии 80 KLO, KLR. Инструкция по монтажу и обслуживанию. Язык: RU | pdf 485.54 Kb

Каскадные модули Protherm серии 80 KLO, KLR. Паспорт. Язык: RU | pdf 141.49 Kb

Каскадные котельные модули Protherm серии 120 SOO, SOR. Паспорт. Язык: RU | pdf 231.84 Kb

Каскадные котельные модули Protherm серии 120 SOO. Схема электрического подключения. Язык: RU | pdf 33.75 Kb

Газовые чугунные котлы Protherm серии Медведь 20, 30, 40, 50 KLOM, 20, 30, 40, 50 KLZ (v16). Технические данные. Язык: RU | pdf 2.12 Mb

Напольные газовые котлы Protherm серии Медведь 20, 30, 40, 50 KLZ (v16). Сервисный мануал. Язык: RU | pdf 2.89 Mb

Газовые чугунные котлы Protherm серии Медведь 20, (30, 40, 50, 60) KLO, 20, (30, 40, 50, 60) PLO, 20, (30, 40) KLZ (v15). Технические данные. Язык: RU | pdf 1.51 Mb

Напольные газовые котлы Protherm серии Медведь KLO, PLO (v15). Инструкция о переводе котлов на пропан. Язык: RU | pdf 696.72 Kb

Напольные газовые котлы Protherm серии Медведь 20/30/40/50 KLOM17, 20/30/40/50 KLZ17. Инструкция по эксплуатации. Язык: RU | pdf 1. 46 Mb

Напольные газовые котлы Protherm серии Медведь 20/30/40/50 KLZ17. Инструкция по монтажу и техническому обслуживанию. Язык: RU | pdf 3.39 Mb

Напольные газовые котлы Protherm серии Медведь 20/30/40/50 KLOM17. Инструкция по монтажу и техническому обслуживанию. Язык: RU | pdf 2.49 Mb

Полная инструкция по установке, эксплуатации и обслуживанию котла чугунного газового Protherm Медведь 20,30,40,50 TLO 2017 | Язык: RU | pdf 792.47 Kb

Чешские котлы Protherm, это высокотехнологичное отопительное оборудование, требующее грамотной установки и настройки. Автоматика чувствительна к перепадам напряжения. На работоспособности отражаются сбои, допущенные во время подключения и несоответствие монтажа правилам, описанным в инструкции, приводимой в руководстве пользователя.

В документации по эксплуатации подробно описываются следующие моменты:

• Минимальные требования — оговариваются технические условия подключения: диаметр водопроводной и отопительной трубы, давление газа, качество электроснабжения и теплоносителя.
• Распространенные ошибки — разъясняются коды неисправностей и методы их устранения.
• Условия гарантийного обслуживания.

На этой странице можно скачать пользовательскую документацию по обслуживанию, пусконаладке и использованию котлов Протерм.

особенности, плюсы и минусы, установка, модельный ряд

В местах, где нет сетей водоснабжения и газоснабжения, для обогрева жилища используется электроотопительное оборудование. Среди предложений рынка – котел Протерм Скат. Агрегат настенный, малогабаритный, не требует дымохода, питается от сети 220 или 380 В. Представлен рядом моделей, отличающихся производительностью.

Содержание

1. Описание котла Protherm Skat
2. Особенности и характеристики
3. Advantages and disadvantages
4. Installing and starting up the boiler
5. Boiler malfunctions and methods of their elimination
6. The lineup
7. Electric boiler Proterm Skat 6K
8. Skat 9K
9. Protherm 12K
10. Skat 14K and 18K

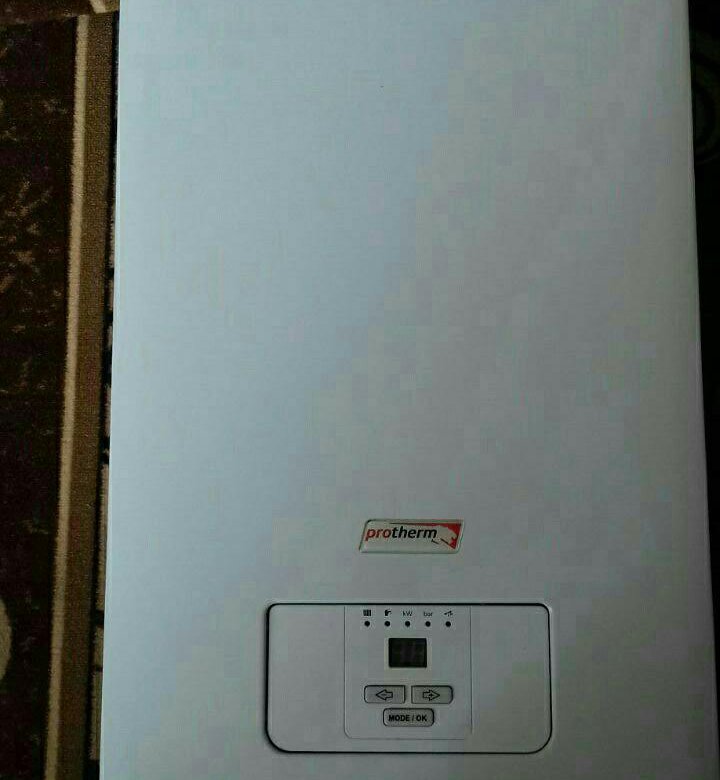

Описание котла Protherm Skat

Электрокотел Протерм модификации Скат предназначен для отопления помещений площадью до 280 кв. м

Словацкая компания Protherm производит отопительное оборудование. Модификация «Скат» относится к электрическим агрегатам. Это одноконтурные системы, способные отапливать дом площадью до 280 м2. Они подключаются к однофазному и трехфазному току.

Модели Protherm отличаются производительностью. Маломощные – котлы Скат 6К и 9К, более мощные Скат 12К, 14К и 18К, 21К, 24К и 28К.

Одноконтурные системы применяются для нагрева воды в отопительном контуре. Для горячего водоснабжения требуется установка бойлера. При его использовании котел переключается с режима отопления на режим нагрева воды.

На дисплее отображается температура горячей воды и теплоносителя, горящая лампочка указывает на режим работы, красный индикатор предупреждает о неисправности оборудования.

Особенности и характеристики

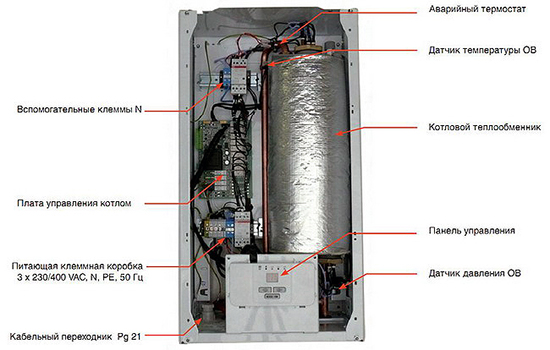

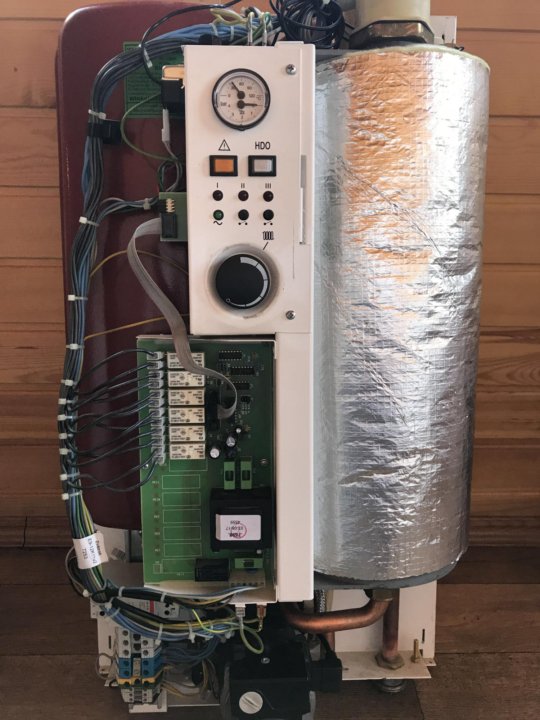

Изначально электрокотел Протерм Скат трехфазный, однако устройства мощностью 6 и 9 кВт могут питаться от однофазной сети 220 В. Конструктивно электрокотел Протерм 9 кВт и другие модификации котла марки состоят из следующих элементов:

• Теплообменник цилиндрический.
• Блок нагревательных элементов с многоступенчатым переключением.
• Бак расширительный компрессионный объемом 7 литров.
• Циркуляционный насос.
• Предохранительный клапан.
• Автоматический воздухоотводчик.

На линии отопительного контура установлен датчик температуры и устройство защиты оборудования от перегрева, имеется система защиты от замерзания и от отключения циркуляционного насоса.

Технические характеристики моделей Protherm Skat:

9 Модель котла

30077

	6K	9K	12K	14K	18K	21K
Electrical network	380V / 50Hz
Wire section, mm2	1,5	1,5	2,5	2,5	4	6
power, kWt	6	9	12	14	18	21
Consumption current, A	3×9,5	3×14	3×18,5	3×23	3×27	3×32
.
Аварийное отключение при	95 0С

В таблице приведены основные характеристики электрокотлов, более подробные данные можно найти в инструкции к оборудованию.

Для одноконтурного котла подключается водогрейный котел

Электрический котел Скат 12 кВт Protherm и другие модификации этой марки имеют достоинства и недостатки. К достоинствам можно отнести:

• большой выбор моделей по мощности;
• надежная система безопасности;
• Эффективность 99,5%;
• качественная сборка элементов;
• современный дизайн;
• возможность подключения дополнительного оборудования;
• эксплуатационная надежность.

Из недостатков отметим следующие:

• нет моделей с бойлером для нагрева воды для бытовых нужд;
• отсутствие термостата в комплекте;
• недопустимо использование в качестве теплоносителя незамерзающих жидкостей.

Недостатки несущественные, их можно не учитывать в соответствии с положительными качествами.

Монтаж и запуск котла

Котлы мощностью 6 и 9 кВт могут быть подключены к однофазной сети

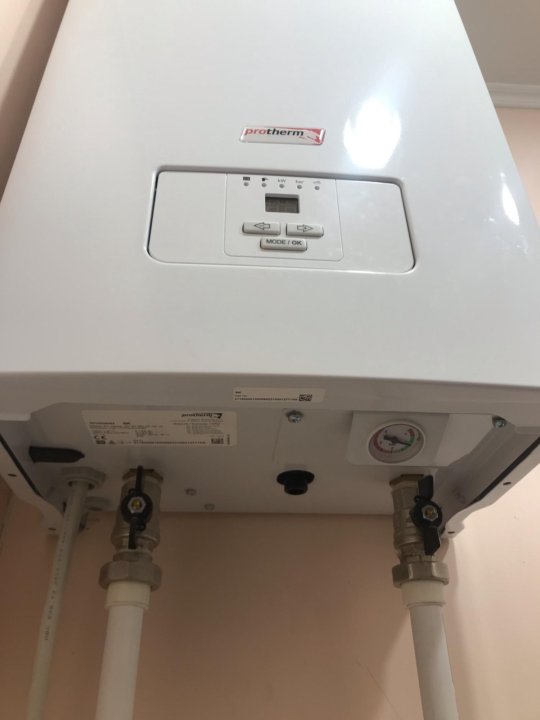

Оборудование подвешивается на стену с помощью шурупов. Подсоедините трубы к трубопроводу отопления. При дополнительной установке котла в месте его подключения устанавливается трехходовой кран. Они подключаются к электрической сети 380 В. На вводе устанавливается выключатель, который прерывает подачу тока. Для блока питания проложен отдельный силовой кабель. Все точки подключения заземлены.

Электрический котел Protherm Скат 9 кВт и 6 кВт можно подключить к однофазной сети с помощью соединительной перемычки, входящей в комплект оборудования. Он соединяет фазы проводов на клеммной колодке. Для запуска агрегата откройте кран подачи воды, доведите давление в системе до 2 атм, на дисплее появится значение температуры и загорится лампочка.

Подробнее о работе котла, о настройке различных режимов работы можно узнать в инструкции по установке и эксплуатации котла Скат Protherm.

Неисправности котла и методы их устранения

Система самодиагностики выявляет ошибки и отображает их на мониторе

Котлы Протерм оснащены системой автоматического реагирования на неисправности. Эти данные отображаются на дисплее, каждая ошибка имеет свой код. Расшифровка:

• F00, F10, F13, F19 – неисправность датчика температуры;
• F20 – не работает аварийный датчик температуры или термопредохранитель;
• F22 – воздух в системе или низкое давление воды;
• F41 и F55 – заедание реле или контактора;
• F63 – нет связи с EEPROM;
• F73 и F74 – неисправность датчика воды;
• F73 и F74 – замерзание воды в котле или бойлере.

При выходе из строя датчиков и индикаторов замените или проверьте их подключение к кабельной линии.

Если на дисплее отображается ошибка о «сухом» пуске котла, отрегулировать подачу воды, открыв вентиль, увеличить давление в системе. Когда в трубах образуется воздушность, вода из них сливается раньше, чем выходит воздух.

Если залипают контакты датчиков, это можно устранить поочередным включением/выключением кнопки. Если ошибка не сбрасывается, возможно, информация о ней сохранилась в памяти системы. Вам нужно сбросить настройки до заводских.

При серьезных неисправностях котла вызывать сервисную службу для их устранения.

Модельный ряд

Котлы мощностью 12 кВт и более подключаются к трехфазной сети и отапливают помещения до 150 кв.м

Данная линейка оборудования представлена ​​блоками мощностью от 6 до 25 кВ. Котлы в комплектации завода оснащены всем необходимым для простого монтажа и подключения. Система оснащена автоматикой, обеспечивающей работу и отключение в аварийных ситуациях.

Котел электрический Протерм Скат 6К

Это одноконтурный котел мощностью 6 кВт. Применяется для обогрева помещений площадью до 80 м2. Потребляемый ток 10 А, КПД 99,5%, температура нагрева регулируется от 25 до 85°С. Аварийное отключение производится при 95°С. Для обеспечения горячей водой требуется дополнительное подключение бойлера.

Скат 9К

Котел электрический Протерм Скат 9 одноконтурный отопительный, мощность 9 кВт, ток потребления 14 А. Изменение температуры теплоносителя от 25 до 85 0С, аварийное отключение при 95 0С. Температура нагрева регулируется количеством включенных ТЭНов. Можно получить горячую воду, подключив к системе бойлер.

Protherm 12K

Даже для самого мощного электрокотла нет необходимости выделять отдельное помещение.

Электрический котел мощностью 12 кВт, использует для работы силу тока 18,5 А. Отличается от предыдущих количеством ТЭНов, может отапливать помещение площадью до 120 м2. Работает от сети с характеристикой 380 В/50 Гц. Обладает всеми качествами линейки оборудования Протерм.

Скат 14К и 18К

Отопительные агрегаты одноконтурные, с питанием от сети 380 В/50 Гц, мощность соответственно 14 и 16 кВт, ток потребления 23-27 А. Могут отапливать помещение площадью 250 м2. Наличие автоматического управления упрощает его эксплуатацию. Аварийное отключение происходит при нагреве воды до 95°С, температура теплоносителя регулируется на уровне 25 – 85°С.

Электрические котлы Protherm Скат являются альтернативой газовому отоплению. Его использование не требует дополнительного места, высокий КПД позволяет экономить электроэнергию. Оборудование помогает решить проблему отопления в новых коттеджных поселках, особенно это актуально для небольших загородных домов, удаленных от газовых сетей.

Коды ошибок газового котла протерм леопард. Газовый котел Леопард: коды ошибок, или как устранить любую проблему. Код ошибки F61

Торговая марка чешского отопительного оборудования, известная своей надежностью. Практики утверждают: если котел Протерм серии Леопард вышел из строя и на дисплее появилась ошибка f1, проблему, вызвавшую ее, зачастую можно устранить своими силами, не вызывая мастера сервисной службы. В статье подробно описано, что нужно делать.

Настенный котел Protherm Leopard

• При появлении какой-либо ошибки, а не только кода f1, не следует сразу искать причину неисправности. Первое, что нужно сделать, это перезапустить котел (переключатель REZET). В 85% случаев его работоспособность восстанавливается.

• При повторном появлении кода неисправности проверьте установленные параметры. Неправильно «забитый» блок питания Протерм Леопард часто вызывает ошибку f1.

• При первичном пуске котла его причиной может быть перефазировка. Настенный Протерм подключается к сети 220/1ф, и если перепутать «0» и «Ф», его автоматика подаст сигнал тревоги. Необходимо вытащить вилку из розетки, перевернуть на 180 0 , вставить и повторить запуск.

Возможные причины ошибки f1 Proterm Leopard

В инструкции производителя трактуется как исчезновение пламени. Причин его ослабления (исчезновения) несколько.

Проблемы с подачей газа

• Проверить подачу “голубого топлива”. Чтобы убедиться, что она не засорена, можно проверить плиту на кухне. Если не «заводится», для частного дома это означает одно – сработал запорный кран, установленный на трубе. Вам нужно перевести его рычаг в исходное положение и попытаться перезапустить Протерм Леопард.

• Проверить давление в линии подачи. При его значении ниже критического для котла автоматика Леопард дает запрет на запуск, но на газовой плите особого эффекта не даст. только длина языков пламени несколько уменьшится. На объектах, где используются баллоны для Протерм, давление контролируется манометром на редукторе. При выработке «голубого топлива» до минимально допустимого уровня необходимо заменить бак, а ошибка f1 исчезнет при перезапуске котла Протерм. Если он подключен к магистральной трубе, этот код может появиться на дисплее из-за загрязнения сетки газового фильтра.

Отказ вентилятора

Перед снятием обшивки котла необходимо уточнить срок действия гарантии из паспорта. В инструкции к Протерм Леопард (п. 14 раздела «Введение») сказано, при каких условиях аннулируются обязательства производителя. Это значит, что любое техническое обслуживание, ремонт придется платить.

Схема настенного котла

При выключенном питании лопасти вентилятора должны легко вращаться. Поломка (подгорание обмотки, деформация вала, проблема с подшипником) – редкий случай. Как правило, ошибка f1 котла Леопард появляется из-за обрыва цепи питания двигателя вентилятора, плохого контакта или работы. датчик температуры

В последнем случае необходимо:

• проверить положение кнопки сброса: она находится на корпусе датчика (находится в верхней части котла, под кожухом). Если после нажатия и перезапуска Протерма снова появляется ошибка f1, то проблема скорее всего в дымоходе;

• оценить тягу. Не исключено, что канал дымоудаления забился мусором из-за мелкой птицы: вариантов, чтобы котел Леопард выдавал ошибку f1, предостаточно.

Датчик ионизации не работает

• Проверить целостность сигнальной линии, надежность соединения проводов.

• Причиной ошибки f1 Протерм Леопард может быть загрязненный электрод. Его легко чистить.

• Если в помещении избыточная влажность, то полость котла необходимо просушить. Использовать открытое пламя нельзя — достаточно фена или чего-то подобного (тепловентилятор, обогреватель с наддувом). Причиной ошибки f1 может быть влага на электронной плате или чувствительном элементе датчика.

Перегрев

Срабатывание термостата контура отопления объясняется резким снижением скорости циркуляции теплоносителя. При этом причин ошибки f1 на дисплее Протерм Леопард несколько:

• выход из строя, некорректная работа насоса – окисление или деформация вала, крыльчатки;
• забит фильтр или первичный теплообменник котла;
• течь в системе, радиаторах отопления, расширительном бачке;
• проблема с сигнальной линией датчика температуры (короткое замыкание) или ее выход из строя;
• отсутствие “видимости” между термостатом и платой управления (необходимо проверить надежность соединения разъемов).

С остальными причинами – выходом из строя трансформатора розжига, поломкой газовой арматуры, неисправностью в электронном модуле – самостоятельно не справиться. Если все вышеперечисленные рекомендации по устранению ошибки f1 Proterm Leopard положительного результата не дали, необходимо обратиться в сервисный центр.

Конечно же, большинство читателей волнует вопрос “технической обработки” отопительных приборов и способов устранения проблемы. Прежде чем освещать этот вопрос, необходимо знать устройство, характеристики товара и его возможности.

На схеме показано устройство газового котла Протерм чешского производителя.

К основным техническим показателям относятся:

1. Коэффициент полезного действия: 90-92%.
2. Возможность регулировки: «зима-лето».
3. Функция нагрева воды в котлах.
4. Установлена ​​защита от перегрева.
5. Возможность работы по нескольким направлениям: на магистральном газе и сжиженном теплоносителе.
6. Газовый котел изготовлен на чугунном основании.

Это минимальный набор технических характеристик для простого обывателя, который необходимо знать. Более подробная информация указана в техническом паспорте, который прилагается к товару.

Типы чешских газовых котлов

Производитель предлагает отечественному покупателю приобрести оборудование собственного производства, разделяющее:

• по количеству контуров: двухконтурный вариант котла или одноконтурное исполнение;
• с ориентацией установки: настенная или напольная версия.

На внутреннем рынке можно приобрести отопительное оборудование Протерм различных модификаций.

Типы газовых котлов Протерм наиболее интересны для внутреннего рынка

В продаже имеется множество модификаций. Наиболее распространены газовые двухкамерные котлы с биометрическими теплообменниками: «Леопард» и «Рысь».
Оборудование выполнено на высоком технологическом уровне и соответствует стандартам ЕС. Однако какой бы хорошей ни была техника, она имеет свойство подводить в самый неподходящий момент.
О неисправностях отопительных приборов и способах их устранения читайте ниже.

Газовый котел Протерм Леопард неисправность оборудования.

Есть определенные коды ошибок, благодаря которым можно понять, что случилось с оборудованием. Наиболее распространенные неисправности котла барс 24.

F0

Сигнализирует нам о снижении давления поступающей воды со значениями ниже 0,6 бар. При низком давлении отопительной воды система отключается в автоматическом режиме. Об этом сигнализирует встроенный диод (см. символ «Указатель»).

В этом случае необходимо увеличить значение поступающей жидкости до уровня 1,2-2 барреля. После стабилизации давления котел автоматически возобновит работу в запланированном режиме.

F1

Пламя погасло . Подача газа была прервана, и фитиль погас. Нужно обратить внимание на аварийный термостат. Попробуйте перезапустить его.

Еще одной причиной может быть отключенный датчик тяги (речь идет о котлах и дымоходах).

Еще одна проблема, влияющая на исчезновение пламени – перепутаны провода: фаза и ноль.

Потеря пламени может быть вызвана проблемами с автоматическим зажиганием, газовым клапаном и неисправностями в системе управления.

F2

Неисправность датчика отопительной воды. В данном случае неисправность связана с обрывом вышеуказанного элемента. Возможно, что t0 охлаждающей воды перешагнуло отметку ниже 3 0 С. Система отключена. Необходимо проверить сопротивление датчика. Обратите внимание на кабели, идущие от датчика к панели управления. Выяснить, t 0 RH, осмотреть систему на замерзание.

F3

Частые неисправности газового котла Леопард 24 связанный с перегревом . Остыв, система возобновляет свою работу. Необходимо проверить насос отопления: возможно, он забит.

Фото: Теплообменник газового котла Леопард 24.

Проверить состояние фильтра системы отопления и теплообменника воды системы отопления. Причина та же: засорение рабочих элементов.

На записку . В работе используйте рекомендованную производителем незамерзающую смесь: «АликолТермо».

F4

Датчик воды вышел из строя . Произошло короткое замыкание датчика, отвечающего за режим t 0 бака. При этом работа котла продолжится в режиме: «Нагрев отопительной воды».

Нагрев поступающей воды отключен. Причина может крыться в сопротивлении датчика.

Обратите внимание , что при обрыве цепи код ошибки не отображается! Блок управления покажет, что не подключен накопительный бак и/или датчик.

F5

Внешний датчик неисправен Работа в эквитермическом режиме регулирования. Следует обратить внимание на правильность соединения датчика и самого элемента.

Понятно, что это неполный перечень возможных технических сбоев в работе газовых котлов Протерм.

Более подробные инструкции и ошибки в технической документации. Кроме того, вы можете получить знания в Интернете.

В сети много видео, в которых рассказывается о проблемах и способах их устранения.

Например, узнайте, как и чем в домашних условиях почистить теплообменник.

Без сомнения, часть проблем можно устранить самостоятельно. Но большинство поломок требуют вмешательства специалистов.

В вопросах безопасности и качественного устранения технических неисправностей при эксплуатации газовых котлов необходимо обращаться за помощью к специалистам сервисного центра.

Газовый котел Протерм Леопард неисправность показывает 104 .Не рискуйте и не занимайтесь самолечением. Это может привести к серьезным проблемам. Поэтому придется выкладывать деньги из своего кармана на незапланированные повторные ремонты.

При выборе центра технической помощи обратите внимание на наличие сертификатов и срок действия центра: как давно компания оказывает такого рода услуги.

Говоря о качестве, нет смысла пользоваться мастерскими, расположенными недалеко от дома. Причем мастера выезжают к вам по указанному адресу.

Проведение регулярного профилактического обслуживания оборудования. Это залог стабильной работы газового котла.

Наконец

Как бы производители не расхваливали свою продукцию, проблемы все равно возникают. Выпадающие из строя отдельные элементы и блоки. Этого нельзя избежать.

Это означает, что к вопросам технических проблем нужно подходить спокойно и взвешенно.

Качественный ремонт с гарантией на выполненные работы могут дать только специалисты сервисного центра. Используются оригинальные запчасти и аксессуары.

Если вы уверены в своих силах, то можете взять на себя часть работ по устранению недостатков. Но это риск: имейте в виду. Удачи тебе!

Если проблема не устранена, обратитесь за помощью к квалифицированному специалисту.

• Для выравнивания напряжения подключите устройство через стабилизатор напряжения.
• Возможно проблема кроется в самом датчике, а точнее в его неисправности, замените на новый.
• Так же проблема может крыться в неисправной плате, отдайте ее на тестирование, и при необходимости замените на новую. Щит управления котлом Leopard

f6 Ошибка f6. Указывает на открытие датчика тяги. Проверьте следующее:

• Коррекция датчика тяги.
• Прозвонить цепь датчика с платой на обрыв или короткое замыкание.
• Проверьте, правильно ли работает газовый клапан.
• Проверьте, нет ли короткого замыкания на шасси.
• Проверить предохранитель.
• Возможно, неисправен датчик, контролирующий перегрев теплообменника.

Вы робот?

• Устройство и принцип работы котлов Леопард
• Основные коды ошибок
• Другие неисправности

Устройство и принцип работы котлов Леопард на сжиженном газе, оснащенных битермическим теплообменником. Пропускная способность жидкости из крана 8 литров в минуту, подогрев до 35 градусов. Потребляемая мощность 135 Вт. Оснащен встроенным процессором, контролирует работу устройства, сравнивая показания датчиков.

При обнаружении неисправности подача газа прекращается и на дисплее отображается код неисправности. Этот прибор прост в эксплуатации, КПД в отопительный сезон составляет 90%.

Газовый настенный котел протерм леопард

Проверить: – шланг подачи воздуха от вентилятора к дифференциальному реле. – правильное положение шланга к дифференциальному реле (место соединения Р2). – работа вентилятора F7 – Ошибка связи Котел не распознает входные сигналы – мигает светодиод у символа молнии. Проверьте: – соединение разъемов на панели управления и панели дисплея/пользовательском интерфейсе. – панель управления (визуально). – панель дисплея/пользовательский интерфейс (визуально). Ошибка F8 – Неисправность газового клапана Газовый клапан не реагирует на команды пульта управления. Устройство выключено – мигает светодиод у символа молнии.
Проверьте: – разъем питания газового клапана. – сопротивление катушки газового клапана. Ошибка F9 – Потеря установленных параметров котла Могли быть потеряны пользовательские или сервисные настройки некоторых параметров устройства.

Неисправность котла Protherm leopard (протерм леопард)

Внимание Комнатный регулятор и датчик наружной температуры для эквитермической системы управления подключены к клеммной колодке. Нагрев горячей воды Благодаря плавному управлению котел всегда нагревает горячую воду в битермическом теплообменнике с такой мощностью, что необходимая температура горячей воды поддерживается даже при изменении напора (расхода) горячей воды. В летнее время функцию обогрева можно отключить. Подключение комнатного термостата Клеммная колодка для подключения комнатного термостата и датчика наружной температуры расположена на задней стороне панели управления.
На клеммной колодке имеется перемычка для подключения комнатного термостата с завода.

Коды ошибок газовых котлов леопард

Встроенный дополнительный клапан для добавления воды в систему отопления. Высокоэффективный нагрев горячей воды в битермическом теплообменнике. Цифровое отображение давления в системе отопления на дисплее, если давление упадет ниже рекомендуемого предела, на пульте управления появится предупреждение.
Специальный, более мощный насос с удалением воздуха. Электронное считывание давления отопительной воды – при падении давления ниже рекомендуемого предела, мигающий диод на дисплее предупреждает пользователя об этом, в случае протечки воды блокируется запуск котла. Защита от замерзания – когда температура отопительной воды падает ниже 4°С, прибор автоматически включается и нагревается до тех пор, пока температура отопительной воды не достигнет 8°С.

Защита от перегрева – насос всегда включается, когда температура отопительной воды превышает 80°С.

Protherm leopard 24 btv (bov)

• Проверьте исправность датчика давления жидкости.
• Проверьте, работает ли расширительный бачок.
• Если падение повторяется, и вы не можете найти причину, обратитесь за помощью к квалифицированному специалисту.

f1 В жизни тема страхов почему-то часто обходится стороной. Коды ошибок и неисправности газовых котлов протерм пантера F1 Пропадание пламени Пламя погасло из-за прекращения подачи газа в котел – мигает светодиод у символа молнии Проверить: – аварийный термостат и при необходимости перезапустить его – подача газа на входе в котел – установка мощности котла (нижний предел мощности не соответствует заданному значению) – расстояние между концами электродов розжига + кабели, электрод ионизации + кабель – розжиг трансформатора – газовый клапан – автоматическое управление.

Если температура отопительной воды превышает 90°C, прибор выключается и на дисплее появляется предупреждение. Нагрев ОВ – Котел управляется комнатным термостатом или установкой температуры ОВ. – Насос работает, и ОВ циркулирует. – ГВС в теплообменнике не движется. – Когда температура воздуха в помещении или температура относительной влажности достигает желаемого значения, агрегат выключает горелку. Нагрев ГВС — За счет ГВС датчик расхода ГВС дает сигнал на щит управления. – Насос перестанет работать, и теплообменник будет охлаждаться только бытовой водой. – Вокруг трубы, в которой нагревается вода для бытового потребления, имеется ОВ. – Функция ОВ заключается в равномерном нагреве воды для бытовых нужд по всей поверхности и уменьшении отложений кальция.

Что я могу сделать, чтобы он снова заработал? Ответ: Ошибка F8 – неисправность газового клапана. Возможно, он вышел из строя и его необходимо заменить на новый. Вопрос: Скачет напор горячей воды. Те. умыться и принять контрастный душ – одно и то же.

Внимание

Специалисты не найдены. Как с этим бороться? Ответ: Скорее всего, у вас скважина. То же самое было и на этом, и на другом котле. Все решилось просто. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то подкачать.

Если вода вытекает при нажатии на клапан, то нужно менять внутреннюю мембрану. После того, как все это было проверено, проверяем, не падает ли и давление. Если да, то на реле давления нужно установить порог отключения насоса на более высокое давление.

Вопрос: Подскажите, на протерме леопарда течет вода из воздуходувки, которая за насосом, что делать.

Котел газовый протерм барс 24 ВОВ типовые неисправности

Защитные функции газового котла Protherm Leopard Защита от замерзания Котел оснащен встроенной защитой от замерзания, которая защищает его (но не систему отопления и трубопроводы ГВС). Если температура отопительной воды упадет ниже 4°C, устройство включится независимо от потребности. комнатный регулятор и независимо от настроек регулятора температуры отопительной воды в положении «солнце». Когда температура воды в системе отопления достигает 8 C, машина автоматически выключается.
Защита насоса Кратковременное включение насоса (примерно на 30 секунд) после 24 часов бездействия защищает его от заклинивания при длительном перерыве в работе. Защита по снижению цикличности котла Эта функция ограничивает количество пусков, влияющих на срок службы устройства и его экономичную работу, функция активна только в режиме отопления.

Инфо

В зависимости от модификации может быть с естественным или принудительным удалением продуктов сгорания. Основные коды ошибок Учитесь играть в шахматы у тренера будущих чемпионов. Далее рассмотрим самые распространенные ошибки газового котла Леопольд, давайте разберемся, что нужно сделать для их устранения.

а6 Ошибка а6. Это происходит из-за низкой температуры в помещении, где установлен котел. Температура в помещении, где установлено устройство, не должна опускаться ниже 0 градусов, если это может произойти по какой-то причине, установите там электрический радиатор. f0 Поможем получить спортивный разряд по шахматам или звание кандидата в мастера спорта. ошибка f0. Возникает, когда давление циркулирующей жидкости падает ниже 0,7 бар. Вам необходимо сделать следующее:

• Повысить давление в системе отопления до необходимого значения (1,5 бар.). Это можно сделать с помощью крана подачи.

Характеристики Протерм Леопард 24 БТВ/БОВ Встроенный микропроцессор контролирует всю работу котла, обеспечивает самодиагностику, дополнительно можно установить комплект эквитермического управления, состоящий из пульта управления и датчика наружной температуры. Плавное регулирование – осуществляется на основе постоянного сравнения фактических значений со значениями, требуемыми (заданными) пользователем. Плавный пуск – после растопки котел некоторое время работает на минимальной мощности; эта функция отключается во время нагрева горячей воды, и требуемая мощность достигается практически мгновенно. Защита насоса – Если насос непрерывно простаивал в течение 24 часов, он кратковременно включается, что снижает вероятность его заедания из-за отложений. Электрозащита повышенного класса, удовлетворяющая условиям размещения котла в санузлах и над ванной.
После этого котел должен запуститься. Вопрос: Подскажите пожалуйста, какая максимальная температура в трубах может быть установлена ​​на котле Proterm Leopard 24 btv/bov, площадь дома 100 кв.м. подогрев, все работает нормально, если добавить, то через минуту выключается и выдает ошибку F6, что это? Ответ: Неисправен воздушный моностат или вентилятор. Вопрос: Protherm Leopard 24 выдает ошибку F6 при первом подключении.
Не подскажете, в чем может быть проблема, может проблема в установке? Ответ: Ошибка F6 – неисправность моностата вентилятора. Вопрос: котел леопард 24 БОВ 17 серии. У меня ошибка F8, что означает эта неисправность и как ее исправить? Ответ: Возможно, неисправен газовый клапан. Вопрос: Установка Протерм Леопард остановилась. Выдает ошибку F8.

Обогреватели Proterm оснащены системой самодиагностики. Благодаря этому ошибки в работе котла Леопард отображаются в виде кодов на дисплее. Их расшифровка поможет определить место возникновения проблемы, чтобы быстро восстановить работоспособность устройства.

Особенности работы котла Protherm Leopard

Устройство имеет чугунную основу, что дает высокий КПД 90-92%. Двухконтурный газовый котел работает одновременно на отопление и горячее водоснабжение (ГВС). Конструкция оснащена битермическим теплообменником типа «труба в трубе». Вода циркулирует по внешней трубе для системы отопления, а по внутренней трубе – для горячей воды.

Встроенный режим “Зима-Лето” позволяет экономить расход топлива. Котел может работать на газе от магистрали или от баллона. Камера сгорания бывает открытой и закрытой.

Коды ошибок

Обычно производитель указывает значение неисправности в инструкции по эксплуатации. Но не все понимают технический язык, кроме того, руководство пользователя может потеряться. Поэтому приводим расшифровки в таблице.

Символы на дисплее	Значение	Средство
А6	Низкая комнатная температура.	Если температура упадет до 0 градусов, оборудование замерзнет. Подключить радиатор для обогрева помещения.
Ф0	Давление упало ниже 1,5 бар.	Что делать: Увеличьте давление, открыв подпиточный клапан; Осмотрите соединения и трубы на наличие утечек. Если есть зазор, заделайте его; Диагностика датчика давления и расширительного бачка.
Ф1/ Ф29	Пламя погасло. Вспыхивает свет молнии.	Прекращение подачи топлива: Открыть газовый кран; Взгляните на манометр. Убедитесь в нормальном давлении газа в трубопроводе; Перезапустить котел Вставьте вилку в розетку; Запустите диагностику вентилятора.
F2	Датчик воды в системе отопления вышел из строя.	Измерить сопротивление датчика, проверить целостность проводки, подтянуть соединения.
F3	Прибор перегрелся.	Что делать: Прочистить забитую сетку фильтра, насос; Удалить накипь с теплообменника; Проверьте, подходит ли антифриз для вашей системы. Если нет, замените жидкость.
Ф4	Не работает датчик температуры ГВС. Светодиод мигает.	Подтянуть контакты от датчика к электронной плате. Замените неисправный элемент.
F5	Датчик наружной температуры неисправен. Если его нет, система подает сигнал об отключении электроэнергии.	Запустить диагностику детали. Установить новый элемент; Установите стабилизатор напряжения, если случаются частые скачки напряжения. Панели управления и дисплея могут быть несовместимы.
F6	Отказ дифференциального реле, вентилятора, датчика тяги.	Проверить: Соединения датчика и реле с платой управления; Исправность деталей, топливный клапан, предохранитель; Датчик перегрева; Убедитесь в отсутствии короткого замыкания на шасси.
F7	Проблемы со связью. Нет контакта между ЖК-дисплеем и электронным модулем.	Перезагрузить оборудование; Осмотрите провода между модулем и дисплеем. Измерить цепь на короткое замыкание, обрыв; Вставьте вилку в розетку; Включи напиток. Показатели должны быть 1-2 Bar.
F8	Неисправность топливного клапана.	Диагностика проводки, катушки клапана.
F9	Сбой настроек.	Перенастройте показатели.
Ф10	Короткое замыкание (КЗ) датчика температуры подачи.	Проверка мультиметром, установка новой детали.
F11	Короткое замыкание контроллера NTC на обратке.
Ф12/Ф13	Короткое замыкание нагревателя горячей воды NTC.
F14	Закрытый коллектор NTC.
F15	Короткое замыкание вентиляции NTC.
Ф16	Короткое замыкание NTC тяги.
Ф17	Короткое замыкание NTC на возврате коллектора.
Ф18	Короткое замыкание NTC на массу водонагревателя.
Ф19	Короткое замыкание вытяжек NTC.
Ф20	Сработал термопредохранитель.	Снизить температуру в цепи, проверить предохранитель.
F21	Блокировка устройства из-за увеличения установленных значений.	Обратитесь в сервисный центр.
F22	Мало воды в системе.	Разблокировка, замена помпы; Включение подпитки до номинального уровня.
Ф23/Ф72	Недостаточно жидкости. Термодатчики на обеих линиях дают разные показания.	Убедитесь, что датчики работают.
Ф24	Уменьшено количество охлаждающей жидкости. Температура поднимается слишком быстро.	То же, что и F22.
Ф25	При открытии крана выходит слишком горячая вода.	Отрегулируйте настройки термостата.
Ф26	Неверный ток обмотки клапана.	Вызовите специалистов.
Ф27	Сигнализируется пламя горелки, хотя топливо не подается.	Диагностика и замена электрода ионизации. Осмотр контактов, проводки.
Ф28	Первая попытка зажигания не удалась.	Попробуйте еще раз.
Ф30	Контакты датчика блокировки разомкнуты.	Отремонтировать цепь, поставить рабочий элемент.
Ф31	Короткое замыкание датчика блокировки.
Ф32/Ф33	Включен режим защиты от замерзания. Вентилятор вращается неправильно.	Регулировка вращения вентилятора, выключение режима в теплое время года.
Ф35	Плохие продукты сгорания.	Очистка: Трубы от корпуса к дымоходу; Шахты дымовые от копоти, мусора, посторонних предметов; Убедитесь, что тяга нормальная. Без этого котел нельзя включать.
Ф36	Определение наличия тяги. Для продуктов с открытым кулачковым сгоранием.	Зажгите спичку и поднесите ее к окну управления. При наличии тяги пламя будет отклоняться в сторону. В противном случае он будет гореть равномерно.
Ф37	Лопасти вентилятора вращаются неправильно.	Диагностика соединения.
Ф38	При измерении частота не соответствует нормам.	Вызов Мастера.
Ф39	Ошибка самодиагностики.
Ф41	Неправильно отрегулирована подача топлива.	Измените настройки.
Ф42	Неисправен кодирующий резистор.	Проверка состояния элемента.
Ф43	Неверно определена модель автомобиля.	Сервисный вызов.
Ф49	Низкое напряжение на шине eBus.
Ф55	Проблемы с датчиком СО.
Ф58	Нет контакта с предварительным подогревом.
Ф60	Проблемы управления топливным клапаном +
Ф61	Проблемы с регулировкой газового клапана –
Ф62	Клапан не работает.
Ф63	Проблемы с ЭСППЗУ.
Ф64	Ошибка AOS.
Ф65	Электронные части перегреваются.
Ф66	Шина IIC работает неправильно.
Ф67	Ошибка пламени.
Ф70	Проблемы с OSN.
Ф71	Обрыв датчика расхода воды.	Затяните соединения.
Ф73	Плохое соединение датчика давления.
Ф74	Проблемы с проводкой контроллера давления.	Замена шлейфа.
Ф75	Насос включен, но давление не повышается.	Перезапуск системы.
Ф76	Перегорел плавкий предохранитель основного радиатора.	Установка исправного предохранителя.
Ф80	Ошибка СГ.	Обратитесь за помощью к специалисту.
Ф81	Неисправность циркуляционного насоса.
Ф82	Проблемы с тестером анодов.
Ф90	Нет связи с модулем APC.
Ф91	Датчик на модуле APC неисправен.

Пользователи иногда жалуются, что котел Леопард гудит и шумит при работе. Проверьте теплообменник на наличие накипи. Если трубки заросли налетом, очистите их. Для этого используется реагентный насос. Система прокачивается, затем промывается чистой водой.

При первых признаках неисправности не откладывайте ремонт. Осмотрите оборудование, найдите причину поломки. Иногда дело просто в неправильных настройках, тогда следует следовать инструкции. Если вы почувствовали запах газа в помещении, быстро перекройте вентиль и обратитесь в газовую службу.

03.05.2017 Евгений Фоменко

Устройство и принцип работы котлов Протерм

Рассмотрим подробнее самые популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Данная модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащен функцией подогрева жидкости для бытовых нужд, мощность прибора 23 кВт. На рынке представлены две модификации модели, естественного (MOV) и принудительного (MTV) удаления продуктов сгорания.

Возможно управление работой котла с помощью комнатного термостата или датчика наружной температуры. В конструкции предусмотрен жидкокристаллический дисплей, с помощью которого осуществляется контроль за работой устройства.

Cheetah 23 MTV не требует подключения к дымоходной системе, так как имеет коаксиальную систему дымоудаления, что позволяет устанавливать его в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модулирующей горелке. Вода достигает заданной температуры через 3 секунды после открытия крана, КПД 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов – очень удобен в использовании, не загрязняет при работе окружающую среду, доступная цена.

Proterm Lynx

Способ установки настенный, котел предназначен для отопления помещений и нагрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. За счет принудительного удаления продуктов горения есть возможность установки в помещении без оборудованного дымохода, либо при отсутствии технической возможности устроить его там.

Котел Протерм Рысь

Несмотря на невысокую стоимость, имеет хороший КПД 94%, при этом расход топлива небольшой. Имеет два режима работы: экономичный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется с помощью датчика NTC, который устанавливается на выходе вторичного теплообменника. Оснащен трехступенчатым циркуляционным насосом, обеспечивается защита от замерзания при снижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6кВт, 9кВт, 12кВт, 18кВт, котел электрический, имеет возможность ступенчатой ​​регулировки мощности, работает очень тихо, подходит для обогрева небольших площадей.

Котел Протерм Скат

Прибор одноконтурный, предназначен для отопления помещений, КПД 98%, подключается к сети 220 В. большое количество функций, есть большие возможности дистанционного управления.

Протерм Медведь 40 КЛОМ

Самая популярная модель в этой линейке напольных чугунных газовых котлов, а также модели Протерм КЛОМ 20, 30,40,50. Эту модель часто используют с твердотопливным котлом в качестве дополнительного отопительного прибора.

Котел Протерм Медведь 40 КЛОМ

Несомненный плюс – простота эксплуатации, высокий КПД 92%. Также в серии Медведь есть линейка Протерм 40 КЛЗ, которая оснащена встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно снижает затраты на ремонт.

Протерм Пантера (Panthera)

Предназначены для отопления офисов, жилых домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 кв.

Может работать при низком давлении, защита от замерзания системы отопления, имеет высокую степень безопасности. Благодаря дисплею есть возможность следить за работой котла.

Котел Протерм Пантера

Конструкцией предусмотрено два теплообменника, один для обеспечения теплом в системе отопления, другой для ГВС. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим «комфорт», при его включении из крана через 2 секунды течет горячая жидкость. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначенных для квартиры или жилого дома. Есть два варианта мощности 11 и 24 кВт, производительность 10 литров в минуту, автоматическая модуляция пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Коды основных ошибок

f1

Ошибка F1 (f1). Потеря пламени, блокировка розжига и перекрытие подачи газа к газовому клапану. Это происходит, когда на плату не поступает сигнал о наличии пламени от электрода ионизации, при этом газовый кран открыт, срабатывает защитный механизм и котел выключен.

Это также может быть связано с недостаточным давлением газа. Чтобы исправить, нажмите кнопку перезагрузки, и проверьте, есть ли газовый кран, и нелишним будет проверить вилку в розетке, перевернуть ее, поменяв полярность.

Также часто ошибка F01 свидетельствует о перегреве термостата, для его устранения попробуйте нажать на нем кнопку перезагрузки. Эта проблема очень часто возникает в модели Proterm KLOM.

f2

Ошибка f2 (f2). Вышел из строя датчик температуры контура отопления, либо температура теплоносителя упала ниже 3 градусов. Прибор заблокирован, так как может образоваться лед. Часто это свидетельствует о выходе из строя датчика, проверьте его и при необходимости замените на новый.

Датчик температуры отопительного контура

Однако такая ситуация может быть вызвана запуском устройства в зимнее время года, когда температура в системе очень низкая. Чтобы запустить систему, поднимите температуру в системе.

f3

Ошибка f3 (f3). Эта ошибка свидетельствует о перегреве котла и означает, что достигнут допустимый критический максимум 95 градусов, срабатывает защита и котел автоматически отключается.

Дождитесь, пока температура упадет ниже этого показателя, котел запустится самостоятельно. Если эта ситуация повторится, переустановите термопредохранитель.

f4

Ошибка f4. Вышел из строя датчик ГВС, при возникновении данной поломки котел нормально работает на нагрев контура отопления, а нагрев жидкости для бытовых нужд прекращается. Зачастую такая поломка свидетельствует либо о том, что вышел из строя датчик и его необходимо заменить, либо окислились контакты, почистите и осмотрите их.

f5

Ошибка f5. Повреждение датчика внешней температуры. При такой неисправности устройство работает, однако контроль температуры осуществляется датчиком температуры котла. Для устранения проверьте, нет ли механического обрыва в цепи котла-датчика, если обрыва нет, его необходимо заменить.

Датчик температуры котла Протерм

f6

Ошибка f6 (f6). Указывает на поломку датчика выхлопных газов. Прозвоните соединительные провода между датчиком и платой. Возможно вышла из строя плата, несите в сервисный центр на диагностику, либо неисправен сам датчик. Эта поломка может быть вызвана неисправным запальным трансформатором, проверьте его.

f7

Ошибка f7. В инструкции ошибка описана как отключение. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не поступает сигнал с одного из элементов, либо недостаточно напряжения на выводе на плате управления.

Необходимо визуально осмотреть все провода, прозвонить их на обрыв, проверить все разъемы. Также возможно, что вышла из строя сама плата и ее нужно ремонтировать. Если ничего не удается найти, обратитесь за квалифицированной помощью к специалисту.

f8

Ошибка f8 Указывает на обрыв цепи датчика NTC и заземление котла ГВС. Прозвоните эту цепочку соединений, отключите и снова подключите эти элементы, так как могли оторваться контакты. Если эти манипуляции не дают результата, замените датчик.

f10

Ошибка f10. Указывает на короткое замыкание датчика температуры NTC на линии питания.

Данная неисправность появляется на дисплее, если:

• Произошло короткое замыкание в устройстве NTC, установленном на входе ОВ. В этой ситуации нужна полная замена.
• Также возможно, если уровень напряжения в цепи снизился до 0,40 В.
• Произошло короткое замыкание в штекере устройства. Что делать в этой ситуации? Только полная его замена, ремонту не подлежит.

f15

Ошибка f15. Короткое замыкание датчика обратной тяги. Регулятор продуктов сгорания находится в верхней части котла, он подключен к патрубкам вентилятора.

Необходимо разобрать, почистить все клеммы, удалить отложения с трубки. Если эта процедура не принесет результатов, потребуется замена на новый прибор.

f20

Ошибка f20 (f20). Сработал предохранительный ограничитель температуры. Датчик температуры подачи может быть неправильно подключен, что приводит к повышению температуры. допустимая скорость (95 градусов) или произошел обрыв цепи.

Ограничитель температуры для газового котла

Позвоните ей, если не найдете неисправность, попробуйте переподключить. Проверить, работает ли насос, стравить воздух. Если вам не удалось решить эту проблему самостоятельно, обратитесь за помощью к специалисту.

f22

Ошибка 22. Данная проблема указывает на низкое давление жидкости в контуре отопления менее 0,3 бар.

Возможные причины:

• Неисправность датчика давления жидкости. Необходимо заменить.
• Неисправность или засорение насоса, либо его работа не регулируется. Очистите его и проверьте правильность работы.

Добавьте жидкость в систему. Проверьте все элементы на герметичность, так как из-за течи может упасть давление, если она обнаружена, устраните ее.

f23

Ошибка f23. Превышение допустимого уровня разницы температур между подачей и обраткой.

f24

Ошибка f24. Низкий уровень жидкости в контуре отопления, температура очень быстро растет.

Возможно, это произошло из-за:

• Блокировок насоса, или его недостаточной производительности.
• Произошло завоздушивание системы, в результате давление упало, продуть.
• Перекрытие шоссе. Посмотрите, все ли краны в системе открыты.

f25

Ошибка f25. Система защиты от вторжений подала в помещение угарный газ. Почему котел выключается? При возникновении данной неисправности контакты реле размыкаются из-за нарушения циркуляции потока воздуха.

Причина может быть:

f28

Ошибка f28 (f28). Погасание пламени при включении.

Возможны следующие причины данной неисправности:

Также будет полезно почистить всю группу розжига, включая горелки.

f29

Ошибка f29 (f29). Погасание пламени во время работы котла.

Рассмотрим возможные причины:

• Нет подачи газа в котел. Возможно в магистрали нет газа, нужно обратиться в газовую службу.
• Проверить заземляющие устройства, фаза, ноль.
• Причиной также может быть засорение горелки, для этого снимите кожух с котла, отвернув два болта. Далее просмотрите состояние горелки, при необходимости почистите ее.

f33

Ошибка f33 (f33). Антифриз срабатывает защитной системой в вентиляторе. Контакт в реле не замыкается.

Возможно по нескольким причинам:

f55

Ошибка f55. Неисправен датчик угарного газа.

Необходимо проверить следующее:

• Состояние контакторов и реле. Если обнаружены налипания, то с помощью мелкозернистой наждачной бумаги зачистите их и обезжирьте.
• Возможно, неисправна плата управления и ее необходимо заменить.

f62

Ошибка f62. Неисправен газовый клапан.

Что делать.

Прочтите инструкцию по эксплуатации газового котла Hefest. Как выбрать твердотопливный котел Гефест и как его установить? Общие характеристики газовых котлов Гефест

21. 11.2021 Рубрика: Платежная

Если еще несколько десятков лет назад считалось, что достойной конкурентоспособной замены европейскому отопительному оборудованию нет, то сегодня отечественный производитель постепенно завоевывает свои позиции. Газовые котлы Гефест убедительно доказывают, что водогрейные агрегаты, произведенные на российских заводах, ничем не хуже зарубежных аналогов.

Виды газовых котлов от Гефест

Оборудование фирмы Гефест соответствует всем требованиям, которые предъявляются к отопительному оборудованию:

• Надежность – безаварийную работу обеспечивает итальянская газовая автоматика.
• Простота конструкции – так как количество дополнительных блоков сведено к минимуму, поломки практически исключены.
• Простота в эксплуатации и обслуживании – все необходимые компоненты можно легко приобрести в ближайшем магазине отопительного оборудования.

Для отопления дома можно выбрать следующее оборудование:

• Настенные котлы – экономят место, в большинстве случаев имеют два контура и зависят от наличия электричества.
• Напольные котлы – самое производительное отопительное оборудование фирмы Гефест, основное назначение которого – нагрев теплоносителя. Контур ГВС либо предусмотрен в базовой комплектации, либо изготавливается дополнительно, с использованием встроенного или выносного бойлера косвенного нагрева.

Все котлы Гефест вне зависимости от комплектации оснащены чувствительной итальянской автоматикой, которая продолжает работать даже при снижении давления газа до 4 мбар.

Настенные котлы

Компания ориентируется на изготовление мощных напольных агрегатов, поэтому навесные котлы представлены всего в нескольких модификациях. Среди них:

Монтаж навесного котла Гефест осуществляется с помощью анкерных болтов, входящих в комплект. Для подключения предусмотрены краны на два контура отопления (центральный и «теплые полы») и ГВС.

Напольное оборудование Гефест

Напольные агрегаты (по сравнению с навесными котлами), хотя и не обладают большей частью функциональности, но отличаются высокой производительностью и надежностью. Популярны следующие модификации:

Технические характеристики напольного котла Гефест предполагают подключение к классическому дымоходу. Традиционно используются открытая камера сгорания и атмосферная горелка. Бытовой газовый напольный котел Гефест проточного типа можно использовать исключительно для нужд горячего водоснабжения.

Эксплуатационные особенности

Как уже отмечалось, обслуживание котла не требует больших затрат средств и усилий. Осуществляется быстро за счет простоты конструкции и свободного доступа к узлам. Услуга может потребоваться в следующих случаях:

В недымных котлах устанавливаются датчики обратной тяги для предотвращения самопроизвольного угасания пламени; также используется другое контрольное оборудование.

Падение давления газа или уменьшение объема охлаждающей жидкости может привести к автоматическому срабатыванию и сигналу аварийной остановки. Электромагнитный клапан котла перекрывает подачу газа и тем самым предотвращает скопление взрывоопасных веществ в помещении.

Продолжительность работы котлов во многом зависит от установленной гидрогруппы котла. Умягчение воды и удаление крупных частиц и отложений кальция защищает теплообменник от перегрева и продлевает срок его службы.

Почему тухнет напольный котел Гефест

Одной из самых частых проблем владельцев котлов Гефест, судя по отзывам, остается неисправность, из-за которой гаснет пламя. В чем может быть причина затухания?

• Нарушение технологии устройства коаксиального дымохода – следствием несоблюдения требований является повышенный объем скапливающихся в дымоходе дымовых газов, что приводит к самопроизвольному затуханию в результате работы автоматики.
• Ветровой – котлы с закрытой камерой сгорания невозможно потушить даже от сильного порыва ветра, так как в конструкции предусмотрен клапан обратной тяги газа. Для теплогенераторов с открытой камерой сгорания такой датчик не предусмотрен (можно приобрести и установить отдельно).
• Нарушение условий эксплуатации- если гаснет запальник, то причина не всегда кроется в неисправности автоматики, возможно проблемы со скачками напряжения или подачи газа. Для энергозависимых моделей рекомендуется установка ИБП и стабилизатора давления.
Котлы

Гефест легко ремонтируются, имеют взаимозаменяемые узлы, которые почти всегда есть в наличии. Стоимость станции в 2-3 раза дешевле, чем у немецких или чешских аналогов, что делает станции наиболее привлекательным оборудованием бюджетной серии.

Более 15 лет известный на всю Россию завод ЗАО ПКФ «ГЕФЕСТ ВПР» (г. Таганрог, Ростовская область) производит отопительные котлы собственной разработки. Отличительной чертой выпускаемой продукции является высокое качество при доступной цене. Мощность оборудования для отопления и водоснабжения индивидуальных квартир, коттеджей и загородных домов варьируется от 6 до 50 кВт. Котлы Гефест имеют уникальную конструкцию теплообменника, что при использовании надежных европейских комплектующих позволяет экономить расход газа до 20%. Завод является первым отечественным производителем котлов с закрытой камерой сгорания, имеет «Сертификат высшей категории качества» (Ростест-Москва) и сертифицирован по международному стандарту качества ISO 9.001: 2008.

На сегодняшний день завод ЗАО ПКФ «Гефест ВПР» производит более 40 наименований газовых энергонезависимых котлов различных модификаций:

– Котлы ГЕФЕСТ с открытой камерой сгорания (мощностью от 6 до 50 кВт)

(применяется в закрытой системе отопления с открытым расширительным баком со свободной или принудительной циркуляцией воды в контуре отопления, воздух для горения забирается непосредственно из помещения, в котором установлен котел; применяется для отопления и горячего водоснабжения индивидуальных жилых здания)

– Котлы ГЕФЕСТ стальные на природном газе, твердом топливе, ТЭН электрические (мощностью от 12,5 до 50 кВт)

(данные котлы считаются универсальными, могут работать как на природном газе, так и на твердом топливе. Поставляются либо с блоком газовых горелок, либо с устройством для работы на твердом топливе (толщина металла внутренней топки 3 мм ), также возможна установка ТЭНа для обогрева контура отопления; применяется для отопления и горячего водоснабжения индивидуальных жилых домов)

– Котлы ГЕФЕСТ с закрытой камерой сгорания (мощностью от 6 до 20 кВт)

(в отапливаемом помещении кислород воздуха не «выгорает», воздух для поддержания горения поступает с улицы, а продукты горения выводятся наружу, благодаря уникальной водотрубной конструкции теплообменника, весь отопительный контур быстро и эффективно прогревается при естественной циркуляции, котлы выпускаются с коаксиальным и раздельным дымоходом, могут использоваться как в обычной квартире, так и в индивидуальном доме)

– Котлы настенные GEFEST TURBO (мощность 20 кВт)

(при сборке котлов используются комплектующие лучших европейских производителей: газовая автоматика EUROSIT 630 (Италия), электромагнитный клапан BRAHMA (Испания), гидроблок FUGAS (Италия), камера сгорания MORA TOP (Чехия), насос GRUNDFOS (Германия). ), котлы адаптированы к условиям эксплуатации в России, возможность работы без электронного блока управления позволяет выдерживать перепады напряжения от 110 до 300 В; можно использовать как в обычной квартире, так и в индивидуальном доме).

Применение оригинальной водотрубной конструкции теплообменника, обеспечивающей компактность и долговечность конструкции, с КПД 90-92%, который не снижается на протяжении всего срока службы котла, а также надежная автоматика EUROSIT (Италия) и щелевая малопламенная горелка из нержавеющей стали POLIDORO (Италия) выгодно выделяет котлы марки «Гефест» на фоне других российских производителей как перспективное, динамично развивающееся предприятие.

Более 10 лет компания «ТеплоМаркеТ» сотрудничает с ЗАО ПКФ «ГЕФЕСТ ВПР», в нашем интернет-магазине представлены самые популярные котлы марки «Гефест», завоевавшие популярность среди отечественных покупателей такими качествами, как надежность, экономичность. , использование новых технологий и лучших европейских комплектующих по конкурентным ценам.

Стальной газовый котел Гефест

Котлы стальные газовые Гефест Таганрог предназначены для отопления и горячего водоснабжения индивидуальных квартир одноэтажных и многоэтажных домов, индивидуальных жилых домов и зданий.

Приборы работают в системах центрального отопления с открытым расширительным баком с естественной или принудительной циркуляцией воды, с максимальной температурой на выходе из котла до 80С.

Общие характеристики котлов газовых Гефест

Рабочее давление воды в котле, МПа (не более) – 0,1

Температура воды на выходе из котла, С – 40-80

Температура продуктов сгорания, С, не менее – 110

Давление газа номинальное, кПа – 1,3

Давление подключения газа, кПа – 0,6-3,0

Гарантийный срок эксплуатации, год – 3

Толщина наружной стены здания, через которую проходят трубы воздуховода и дымохода, мм 270-1000

Устройство и узлы газового котла Гефест

Рис. 1. Устройство газового стального котла Гефест с коаксиальным трактом

1. Горелка, 2. Блок автоматики, 3. Термобаллон, 4. Термопара, 5. Запальник, 6. Сопло горелки, 7. Панель горелки, 8. Датчик температуры, 9. Труба дымохода, 10. Труба воздуховода, 11. Окно, 13. Пьезорозжиг, 14. Регулятор температуры, 15. Терминал, 17. Вход газа, 18. Вход отопительной воды, 19. Выход отопительной воды, 20. Водонагреватель

Рис. 2. Устройство стального газового котла Гефест с раздельным трактом

1. Горелка, 2. Блок автоматики, 3. Термобаллон, 4. Термопара, 5. Запальник, 6. Сопло горелки, 7. Панель, 8. Индикатор температуры, 9. Дымоход, 10. Воздуховод, 11. Окно, 13. Пьезорозжиг, 14. Регулятор температуры, 16. Вход газа, 17. Вход отопительной воды, 18. Выход отопительной воды, 19. Водонагреватель

Котел имеет закрытую камеру сгорания, т.е. воздух для горения забирается снаружи помещения.

Для подачи воздуха и удаления продуктов сгорания котел изготавливается с отдельным или коаксиальным дымовентиляционным каналом.

При коаксиальном отводе устройство (рис. 1) оснащено собственным дымовентиляционным каналом, который устанавливается через отверстие в наружной стене здания, а система дымоудаления не требует дымохода.

При отдельном выпуске устройство (рис. 2) снабжено участком воздуховода. Снаружи в конце противодымного вентиляционного канала или воздуховода устанавливается ветрозащитное оконечное устройство.

Котел представляет собой сварную водотрубную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую камеру сгорания. Для горячего водоснабжения в верхней части водяной рубашки размещается змеевик.

Камера сгорания имеет наружное отверстие для установки газогорелочного устройства. На панели газогорелочного устройства имеется окошко для наблюдения за процессом горения.

Газогорелочное устройство состоит из горелки 1 и блока автоматики 2.

Автоматика котла Гефест Таганрог обеспечивает подачу газа на запальную и основную горелки, поддерживает температуру в отапливаемом помещении в заданных пределах путем включения основного горелку в режим «маленькое пламя» и при достижении заданной температуры выключает ее.

Регулирование и поддержание заданной температуры обеспечивается термостатом, управление которым осуществляется поворотом ручки с делениями, установленной на передней панели горелки. Диапазон настройки термостата 40-80°С.

Котел комплектуется газогорелочным устройством с термоэлектрическим регулированием и автоматикой безопасности CV-30 (Германия) или EUROSIT (Италия).

Схема представлена ​​на рис. 3. Автоматика имеет стабилизатор давления газа перед основным подогревателем, режим «малого пламени» и пьезорозжиг.

Рис. 3. Схема автоматики

1. Газовый клапан, 2. Ручка управления, 3. Винт минимального расхода газа, 4. Термобаллон, 5. Термопара, 6. Основная горелка, 7. Пилотная горелка, 8 , Клапан выпускной, 9. Перепускной клапан, 10. Имитация термостата, 11. Винт максимальной подачи газа, 12. Винт регулировки подачи газа на пилотную горелку, 13. Электромагнитный клапан, 14. Впускной клапан, 15. Кнопка пьезоподжига

Автоматика Гефеста Таганрогский котел состоит из электромагнитного клапана, термопары, термостатического клапана, манометрического сильфона, капиллярной трубки и термоцилиндра.

При прекращении подачи газа из сети запальная горелка мгновенно гаснет, электромагнитный клапан закрывается, перекрывая доступ газа к газогорелочному устройству. При возобновлении подачи газа розжиг необходимо произвести снова.

Автоматика безопасности обеспечивает:

– подачу газа на основную горелку только при наличии пламени на запальной горелке в течение не более 60 секунд;

– прекращение подачи газа при погасании запальной горелки в течение 5-60 секунд.

____________________________________________________________________________

____________________________________________________________________________

_____________________________________________________________

____________________________________________________________________________

_______________________________________________________________________________

____________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термон

Монтаж и монтаж газового котла Гефест

Монтаж газового котла Гефест Таганрог осуществляется специализированной строительно-монтажной организацией в соответствии с утвержденным проектом.

Помещение, в котором установлено устройство, должно иметь свободный доступ воздуха снаружи и вентиляционный колпак у потолка.

После завершения монтажа котла, заполнения его и системы отопления водой работники местного газового управления должны отрегулировать и проверить работоспособность предохранительной автоматики и терморегулятора, а также проверить герметичность всех резьбовых соединений на газовой трубопровод устройства и перед ним.

Рис. 5. Установка и схема установки котлов Гефест

1. Присоединение к воздуховоду, 2. Труба дымохода, 3. Котел, 4. Ушко, 5. Шпилька, 6. Винт клеммы, 7. Клемма

Минимально допустимые расстояния от элементов фасада здания до края длина трубы дымохода должна быть:

– под окном 0,2 м;
– рядом с окном 0,2 м;
– 0,5 м над уровнем земли.

Сброс продуктов горения в подъезды, закрытые балконы, крытые проходы и лоджии не допускается.

Стальной газовый котел Гефест Таганрог должен устанавливаться только вместе с входящими в комплект поставки воздуховодами и клеммой, а монтаж производить строго в соответствии с разделом 6 настоящей инструкции.

Для обеспечения необходимой длины воздуховода и дымохода их укорачивают ножницами или ножовкой по металлу или удлиняют трубами соответствующего диаметра.

Котлы устанавливаются у стен без горючего покрытия. Перед ними должен быть проход шириной не менее 0,5 м.

Расширительный бачок расположен в самой высокой точке системы. Система отопления должна быть подключена сверху. Поверхность нагревательных приборов определяется расчетным путем.

Во избежание получения большого гидравлического сопротивления системы не рекомендуется занижать диаметры трубопровода. Схема подключения котла к системе отопления представлена ​​на рис. 4.

Удалить консервационную смазку и протереть агрегат сухим материалом.

На газовой трубе перед котлом необходимо установить газовый кран, перекрывающий доступ газа к устройству. Муфты трубопроводов должны быть точно согласованы с расположением фитингов. Соединение не должно сопровождаться взаимным натягом труб и узлов устройства.

Монтаж котлов Гефест с коаксиальным трактом производить в следующей последовательности согласно рис. 5:

Прислонить агрегат к наружной стене помещения кольцевым выступом на его задней стенке и отметить место отверстия на стене. Пробейте горизонтальное отверстие диаметром на 10-20 мм больше диаметра воздуховода.

Установить патрубок воздуховода 1 горизонтально по оси отверстия так, чтобы конец был заподлицо с внутренней плоскостью стены, выступать наружу на 50 ± 5 мм и зафиксировать патрубок во избежание его деформации.

Отрегулировать длину дымохода. Длина дымохода должна быть на 100 ± 5 мм больше длины воздуховода.

Полость между стенками скважины и трубами заполнить раствором или монтажной пеной.

Установить устройство кольцевым выступом на его заднюю стенку на торец воздуховода так, чтобы поверхность верхней крышки была горизонтальной, и отметить на стене места расположения крепежных штифтов 5 с помощью проушин 4. Сделать отверстия в стене глубиной не менее 70 мм и диаметром не менее 10 мм установить в них шпильки таким образом, чтобы обеспечить прочность заделки.

Закрепите котел на шпильках с помощью шайб и гаек. Котел должен быть установлен ВЕРТИКАЛЬНО.

Наденьте трубу дымохода на дымоход прибора, установите наконечник на воздуховод и трубы дымохода и закрепите его винтами.

Установка котла «Гефест» с раздельными каналами подачи воздуха и дымоудаления

При реализации варианта устранения влияния обратной тяги необходимо обеспечить присоединение каналов канала и дымохода ниже точки присоединения к их от соответствующих каналов подачи воздуха и дымоудаления агрегата.

При реализации варианта с индивидуальной подачей воздуха через наружную стену (рис. 7) необходимо использовать участок воздуховода с наконечником, поставляемым производителем.

При проветривании помещения (кухни), под окном которого установлен котел, необходимо открывать только окно. Не рекомендуется открывать окно. Категорически запрещается устанавливать запорную арматуру на стояке, идущем от аппарата к расширительному бачку.

После установки проверить на герметичность линии подачи газа и воды котла. Проверить герметичность газопроводов с помощью мыльной эмульсии. Не используйте огонь для обнаружения утечек газа.

Рис. 4. Схема подключения газового котла Гефест к системе отопления с естественной циркуляцией теплоносителя

1. Котел, 2. Расширительный бак, 3. Подающий трубопровод, 4. Обратный трубопровод, 5. Сигнальная трубка , 6. Сливной клапан, 7.8. Клапаны для регулирования отопления и горячего водоснабжения, 9.10. Приборы отопления, 11. Горячее водоснабжение, 12. Сантехника

Монтаж воздуховода через наружную стену осуществляется следующим образом:

Пробивают горизонтально отверстие диаметром 10-20 мм в наружной стене здания размером более диаметр воздуховода.

Для варианта с воздуховодом через заднюю стенку разметка выполняется под устанавливаемый котел таким образом, чтобы кольцевой выход прибора входил в патрубок воздуховода.

Для варианта с воздуховодом через верхнюю крышку – по проекту.

Установить воздуховод горизонтально по оси отверстия так, чтобы конец выступал на 5-10 мм или 50 мм над внутренней поверхностью стены, и на 50 мм снаружи (для фиксации наконечника). Закрепите воздуховод, чтобы предотвратить деформацию.

Заполните полость между стенками отверстия и воздуховода раствором или монтажной пеной.

Установите блок и подсоедините воздуховод.

____________________________________________________________________________

____________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

____________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Беар Протерм Гепард Эван
Аристон Эгида

РУЧНОЙ

Стальной отопительный котел

“Сибирь-Гефест” 20кВт

Подробное изучение этого руководства

перед установкой продукта ОБЯЗАТЕЛЬНО!

ВНИМАНИЕ!

Уважаемый покупатель, спасибо за покупку.

Все работы по установке котла, подбору и установке комплектующих

оборудование котла и системы отопления в целом, должно быть выполнено

квалифицированных специалиста, имеющих разрешение (лицензию) на

монтаж систем отопления.

Наладка и обслуживание котла, а также пуско-наладка котлов должны производиться квалифицированными специалистами, имеющими допуск к обслуживанию котлов данного типа.

Монтаж котла, устройство дымохода, дымоходов и системы отопления должны производиться в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кг /см2), водогрейные котлы и водонагреватели с температурой нагрева воды не выше 338 К (115С)».

При монтаже и эксплуатации котла не допускается превышение рабочего давления выше 0,2 МПа (2 кг/см2), за исключением гидравлических испытаний системы отопления, при которых кратковременно, до 10 минут, возможно избыточное давление до 0,25 МПа.

В закрытой системе на стояке должен быть предусмотрен предохранительный клапан, рассчитанный на давление не более 0,25 МПа. В процессе эксплуатации не допускается повышение температуры воды выше 85С.

Запрещается эксплуатация котлов без предкотловой и внутрикотловой подготовки воды.

Зажигание котла возможно только после заполнения системы отопления водой. Корпус котла должен быть заземлен.

Не допускается эксплуатация электронагревателей со снятой или поврежденной крышкой.

Не допускается эксплуатация котла с неисправным дымоходом.

– &nbsp–&nbsp–

Введение Выбор котла Мощность котла, необходимая для обогрева дома, определяется исходя из размера дома, толщины и материала стен, размера и количества окон, температуры зимой и других факторов. Точный расчет делают проектировщики системы отопления.

Примерный расчет: на каждые 10 квадратных метров площади дома, при высоте потолков 2,7 метра требуется 1 кВт мощности. (Например, для дома площадью 100 кв.м. необходим котел мощностью 100/10=10 кВт, а для дома площадью 300 кв.м. требуется мощность 300/10 = 30 кВт.) Внимание! Приблизительный расчет дан для предварительной оценки и носит рекомендательный характер. Приблизительный расчет мощности основан на статистических экспериментальных данных, но имеет достаточно высокую степень достоверности.

Настоящее руководство по эксплуатации предназначено для ознакомления с устройством, назначением и способами безопасной эксплуатации стального отопительного котла (далее – котла) и распространяется на отопительные котлы.

Описание и принцип действия Назначение Стальной отопительный котел предназначен для отопления индивидуальных жилых домов и зданий коммунального назначения общей площадью до 200 м2 с высотой потолков около 2,7 м, оборудованных системами водяного отопления с естественным или принудительным обращение.

– &nbsp–&nbsp–

Обозначение котлов «Сибирь»

Пример: КВО 20 ТЭ Цифра мощность котла при работе на угле (кВт) Т – твердотопливный Э – ТЭН

Примечание:

* Рекомендуемая температура оборотной воды после выхода котла на режим. При снижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры существует опасность закипания воды в бойлере.

Состав изделия Состав твердотопливного котла представлен на рисунке 1. Котел состоит из корпуса 1, состоящего из дымовой трубы 3, водоналивной колосниковой решетки 5, водоналивного теплообменника18. Для универсальности подключения котла с левой и правой стороны установлены подающая 2 и обратная 6 трубы. После подключения котла к системе отопления в подающую трубу 2 с обратной стороны устанавливается заглушка, а отопительный блок элемента установлен в обратке 6. С лицевой стороны имеется патрубок 15, в который установлена ​​заглушка; по желанию покупателя в этот патрубок может быть установлен регулятор тяги (поставляется отдельно).

Также на лицевой стороне имеется термометр 16 для контроля температуры теплоносителя в котле и две дверцы:

Топочная дверца 14 предназначена для загрузки исходного материала, дров и растопки.

Дверка зольника 12 предназначена для очистки от золы и регулировки количества подачи воздуха с помощью установленной на дверце заслонки 9 и ручки регулировки 11.

В верхней части корпуса котла установлен люк 17 для загрузки основного топлива. Для удобства загрузки топлива рекомендуем использовать прилагаемую воронку.

Корпус котла 1 футерован кожухом 19, на который установлена ​​крышка 20.

Рис. 1 Состав продукта

2. Впускной патрубок G 1 1/4”

3. Труба дымохода

4. Водяной контур

5. Водоналивная решетка

6. Патрубок для подключения обратки 1 1/4″ или установки блока ТЭНа

7. Решетка чугунная

8. Зольник

9. Демпфер

10. Демпферный рычаг для подключения регулятора тяги

11. Ручка ручной регулировки тяги

12. Дверца зольника

13. Отбойник

14. Дверца печи

15. Патрубок для подключения регулятора тяги к водяному контуру G 3/4″

16. Термометр

17. Люк для вертикальной загрузки топлива

18. Водоналивной теплообменник

20. Крышка Рис. 2 Размеры

-&nbsp– &nbsp–

Принцип работы котла основан на передаче тепловой энергии, выделяющейся при сгорании топлива, теплоносителю – воде. В результате горения стенки, крышка и частично днище топки и поверхности труб нагреваются и отдают тепло циркулирующей в водяной рубашке и внутри труб воде, которая выходит через подводящий патрубок в верхняя часть котла. Вода – обратная вода поступает в котел через обратный патрубок в нижней части боковой стенки.

Сгорание топлива происходит в топке внутри кузова. Воздух поступает в зону горения через колосниковую решетку.

Количество воздуха регулируется:

Вручную с помощью рукоятки 11, закручивая или отвинчивая, тем самым изменяя наклон заслонки 9;

Автоматически с помощью регулятора тяги (регулятор тяги в комплектацию котла не входит) Регулятор тяги – устанавливается в патрубок 15 на выходе из корпуса котла и выполняет следующие функции – считывание температуры воды в системе отопления и, если необходимо, регулируя подачу первичного воздуха для горения под решетку котла, открывая или закрывая заслонку. Таким образом, появилась возможность регулировать интенсивность горения положением регулирующей заслонки. Термостат соединен с заслонкой 9специальной цепью, прикрепленной к рычагу заслонки 10 дверцы зольника 12 так, чтобы можно было регулировать ее натяжение.

В конструкции котла предусмотрена установка ТЭНа 4 кВт. Его можно использовать для нагрева воды в системе отопления, как при сжигании топлива в котле, так и самостоятельно. Нагревательный элемент в агрегате питается отдельно от сети 220 В.

Маркировка и брендинг

Клеймо сварщика наносится на верхнюю стенку загрузочного канала.

Товарная этикетка на упаковке содержит номер ТУ, наименование, адрес и телефон производителя; наименование котла с указанием модели; краткие технические и эксплуатационные характеристики; комплект поставки; масса нетто и масса брутто; дата изготовления, наименование упаковщика и клеймо ОТК.

Упаковка

Нагревательные элементы с паспортом упаковываются отдельно и помещаются в топку котла.

Котел устанавливается на деревянные блоки. Снаружи котла с боков сверху устанавливаются листы ДВП и упаковываются гофрокартоном, который фиксируется скотчем и стягивается ленточным скотчем. Этикетка изделия наклеена на лицевую поверхность.

Использование по назначению.

Эксплуатационные ограничения В качестве теплоносителя должна использоваться питьевая вода по ГОСТ 2874 с карбонатной жесткостью не более 0,7 мг-экв/кг, прошедшая очистку.

Выбор способа подготовки воды для питания котлов и систем отопления должен производиться специализированной (проектной, пусконаладочной) организацией.

Допускается применение бытового незамерзающего теплоносителя, сертифицированного для жилых помещений. Согласно инструкции по его применению.

Внимание!

Не допускается применение антифризов, содержащих этиленгликоль и других жидкостей, не сертифицированных для бытовых систем отопления.

При монтаже и эксплуатации котла не допускается превышение рабочего давления выше 0,2 МПа, за исключением гидравлических испытаний системы отопления. При котором возможно кратковременное, до 10 минут, избыточное давление до 0,25 МПа.

В закрытой системе на стояке должен быть предусмотрен предохранительный клапан, рассчитанный на давление не более 0,25 МПа.

Во время работы температура воды не должна превышать 85С.

Подготовка продукта к использованию.

Перед началом монтажа установите котел на постоянное место, смонтируйте комплектующие в соответствии с комплектацией модели котла.

При установке котла на пол из горючих материалов под котлом и перед ним на слой асбокартона, пропитанного глиняным раствором, предварительно укладывают огнезащитную полосу из стального листа.

Требования к установке Монтаж системы отопления и дымохода должен производиться квалифицированными специалистами, имеющими лицензию на выполнение соответствующих работ.

Монтаж котла, монтаж дымохода и системы отопления должен производиться в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кг/см2 ), водогрейные котлы и водонагреватели с температурой нагрева воды не выше 38 К (1150С)».

Устанавливайте котел на безопасном расстоянии от горючих материалов не менее: 500 мм от стен котла. Между верхом котла и потолком 1200 мм. И перед дверью до противоположной стены 1250мм.

Если котел не установлен на фундамент. А на деревянный пол, то для его утепления требуется выложить площадку толщиной в 1/4 кирпича, на 250 мм в стороны от котла. Закрыть кирпичную кладку сверху металлическим листом или стяжкой из марочного цементного раствора.

Предохранительные устройства: на выходном коллекторе котла без промежуточных запорных устройств должен быть установлен предохранительный клапан или продувочное предохранительное устройство (водяной затвор). Вход предохранительного устройства должен быть не менее DN 32 мм.

Система отопления должна быть спроектирована и установлена ​​таким образом, чтобы обеспечить полное удаление воздуха при ее заполнении и полное удаление теплоносителя через дренаж при сливе.

Электроснабжение должно быть подключено лицензированной организацией с квалифицированным аттестованным персоналом, в соответствии с требованиями Правил устройства электроустановок (ПУЭ).

Нагревательный элемент должен быть подключен кабелем с сечением медного провода не менее 4 мм2 и автоматическими выключателями на 30 А.

Внимание: заземлить корпус котла!

Монтаж дымохода

Для твердотопливного котла допускается применение кирпичного дымохода с сечением дымохода 150 см2; дымоход должен иметь постоянное сечение по всей длине.

Высота дымохода, считая от колосника, должна быть не менее 5м.

Высота дымоходов.

Размещают на расстоянии, равном или превышающем высоту твердой конструкции, выступающей над кровлей, следует принимать:

Не менее 500 мм над плоской крышей;

Не менее 500 мм над коньком крыши или парапетом – при расположении трубы на расстоянии до 1,5 метра;

Не ниже конька крыши или парапета – при расположении трубы на расстоянии от 1,5 до 3 метров от них;

Не ниже линии, проведенной от конька вниз под углом 100° к горизонту при расположении трубы на расстоянии от него более 3 м.

При проходе дымохода через перекрытия расстояние от наружных поверхностей дымохода до деревянных конструкций не менее 380 мм.

Дымоход нельзя заделывать в бетонные и кирпичные конструкции. Зазор между рукавом и конструкцией заполнить теплоизоляцией (керамзит, кремневата…). Отверстия в стенах нельзя использовать как часть дымохода (должен проходить дымоходный патрубок).

Монтаж системы отопления

Для обвязки котла систем отопления с циркуляционным насосом применять трубы сечением не менее DN 32 (1 1/4), для электропроводки – не менее DN 20 () Циркуляционный насос необходимо устанавливать на параллельной линии к обеспечить естественную циркуляцию в случае отключения электроэнергии. Выходной коллектор должен иметь поперечное сечение DN 32 мм (1 1/4) до предохранительного устройства открытого расширительного бака или предохранительного клапана.

Как правило, поднимается вертикально над системой отопления в верхней точке, устанавливается открытый расширительный бак (или группа безопасности для закрытой системы) и после прохождения верхней точки производится разборка теплоносителя.

Предусмотреть клапаны для выпуска воздуха из системы отопления.

Для обвязки котла с естественной циркуляцией (рис. 4) используйте трубы сечением DN 32 мм (1 1/4), а систему монтируйте с уклонами, обеспечивающими полный слив воды через сливной кран на обратку, и выгнать воздух из системы при заполнении ее водой снизу вверх.

Уплотнение резьбовых соединений с навивкой: пропитанной резьбой TangitUniLock, [email protected] или льняной сантехникой, с нанесением на поверхность обмотки и внутреннюю поверхность резьбового патрубка котла сантехнического силиконового геля или специальной пасты.

Для предотвращения образования накипи на обогреваемых поверхностях рубашки котла необходимо проводить химическую обработку воды. Выбор способа водоподготовки для питания котлов и систем отопления должен производиться специализированной (проектной, пусконаладочной) организацией.

Вода для подпитки открытых систем теплоснабжения должна соответствовать требованиям ГОСТ 2874 – Вода питьевая.

Внимание:

1) Запрещается эксплуатация котлов без предкотловой или внутрикотловой подготовки воды.

2) Котел работает не один, а в составе системы отопления и работа котла зависит от того, как установлена ​​система отопления.

ПОДГОТОВКА СИСТЕМЫ ОТОПЛЕНИЯ И КОТЛА

1. Котел разрешается эксплуатировать только при подключении к системе отопления, заполненной теплоносителем. Теплоносителем может быть вода ГОСТ 2874 с жесткостью воды до 5 мг-экв/л., антифриз на основе нетоксичного пропиленгликоля.

2. Заполнить открытую систему отопления теплоносителем до выхода из переливного патрубка расширительного бачка.

3. Заполнение и подпитка открытой системы отопления водой из водопровода, во избежание повреждения котла снизить давление воды до 2,5 кгс/см2 через редуктор давления. Заполните открытую систему отопления водой из водопровода без редуктора давления, через расширительный бачок, после чего убедитесь в отсутствии воздушных пробок.

4. При заполнении системы отопления теплоносителем конвективные поверхности дымохода приобретают слегка выпуклую форму. Изгиб поверхностей не является неисправностью, не мешает использованию отопительного прибора по назначению, не влияет на герметичность, технические параметры и характеристики прибора.

Эксплуатация котла

1. При эксплуатации системы отопления уровень теплоносителя в открытом расширительном бачке не должен опускаться ниже его высоты и его следует поддерживать периодическим доливом теплоносителя.

2. Запрещается использовать воду из системы отопления для бытовых нужд, так как это может привести к падению уровня воды и остановке циркуляции.

3. Проверить открыт ли кран на обратке системы отопления и проверить наличие тяги.

4. Зажигание:

Откройте дверцу.

Топку котла заполнить исходным материалом (бумагой, сухой щепой, дровами), положив на решетку.

Поджечь исходный материал.

При достижении нормального горения исходного материала на горящую древесину через загрузочный люк насыпают слой основного топлива толщиной 50-60 мм.

Внимание! Не открывайте и не закрывайте загрузочную дверцу без специальной защиты рук.

Долить еще одну порцию топлива (через 10-20 минут) после воспламенения первого слоя основного топлива. Для работы котла в номинальном режиме необходимо поддерживать слой топлива на колоснике около 150 мм. Форсировать топку (то есть увеличивать приток воздуха) можно только после образования небольшой шлаковой подушки.

Для предотвращения попадания дыма в помещение через загрузочный люк во время добавления очередных порций основного топлива необходимо закрыть заслонку дверцы зольника. Загрузив порцию топлива, откройте дверцу.

5.Эксплуатация:

После достижения желаемой температуры отопительной воды рекомендуется уменьшить количество подаваемого воздуха. Точная регулировка мощности осуществляется заслонкой зольника, с помощью которой подача воздуха под колосник регулируется вручную или с помощью установленного регулятора тяги.

В зависимости от потребности в тепле и интенсивности горения котел необходимо дозаправлять топливом. Добавляйте топливо так, чтобы высота слоя была равномерной по всей глубине котла.

Для длительного горения в ночное время необходимо очистить колосник, хорошо прожечь добавленное топливо, а затем уменьшить мощность котла за счет уменьшения тяги с помощью дымовой заслонки (внимание! полностью закрывать заслонку во время горения не рекомендуется ) и закрыв заслонку подачи воздуха.

Утром возобновить работу котла, открыв дымовую заслонку, запросить колосник при открытой дверце зольника.

Зола из зольника должна удаляться при работе котла несколько раз в день, в зависимости от используемого топлива, так как заполненный зольник препятствует правильному распределению воздуха для горения под топливом и способствует неравномерному прогреву топлива на колоснике . Все остатки в топке, особенно шлак, удаляются перед каждой новой растопкой и при обновлении котла.

Зола должна быть помещена в негорючие емкости с крышкой. Во время работы необходимо использовать средства индивидуальной защиты и средства индивидуальной защиты.

При сжигании кокса или антрацита необходимо регулярно раз в месяц очищать стенки котла внутри топки, дымоходы котла и дымоход.

При сжигании угля чистить раз в неделю.

При использовании топлив с повышенным выделением летучих компонентов на стенках котла могут появляться смолистые отложения, которые необходимо удалять скребком или сжигать сухими дровами (или коксом) при работе котла на максимальной рабочей температуре.

ВНИМАНИЕ! При первом розжиге котла из-под зольного ящика может течь вода (обычно черная).

Чаще всего это проявляется при первом запуске системы отопления, когда влага из воздуха и топлива конденсируется на холодных стенках неотапливаемого котла и прекращается после прогрева системы отопления, стенок котла и стенок дымохода вверх.

Для полного прекращения образования конденсата может потребоваться несколько дней работы котла.

Не допускается кипение теплоносителя в котле и системе отопления.

При работе котла температура теплоносителя на выходе из него не должна превышать 85°С. При появлении в системе стука (гидроудара из-за парообразования) немедленно! Удалить несгоревший уголь (тепло) из топки, дать остыть теплоносителю до температуры 60-700С, затем добавить теплоноситель в систему и перетопить котел. НЕ гасите топливо водой, так как это приводит к разрушению колосников.

Зимой при необходимости прекращения нагрева котла, не оборудованного ТЭНом, более чем на сутки, необходимо во избежание замерзания полностью опорожнить систему отопления и горячего водоснабжения из воды.

– &nbsp–&nbsp–

Меры безопасности Котел соответствует всем требованиям, обеспечивающим безопасность жизни и здоровья потребителя и при соблюдении всех требований к установке и эксплуатации котла предотвращает повреждение имущества потребителя.

Не допускается эксплуатация котла с неисправным дымоходом.

Не допускается эксплуатация котла без или с неисправными предохранительными устройствами.

Внимание: Неправильный монтаж и эксплуатация системы отопления, влечет за собой создание аварийных ситуаций (в том числе разрыв котла).

В результате аварий могут быть травмированы люди и причинен серьезный материальный ущерб.

Основные причины несчастных случаев:

Отсутствие, неправильный выбор или неисправность предохранительного клапана на системе с мембранным баком;

Замерзание открытого расширительного бака, установленного на чердаке, или трубопровода, ведущего от котла к баку.

Хранение Храните котел в сухом месте. Не допускать попадания атмосферных осадков.

– &nbsp–&nbsp–

Транспортирование Котел допускается транспортировать в упаковке любым видом транспорта в вертикальном положении не более чем в два яруса.

Утилизация Утилизировать в соответствии с правилами утилизации лома черных металлов.

Гарантийные обязательства

1. Гарантийный срок котла 36 месяцев со дня продажи через розничную сеть.

2. Срок службы -10 лет

3. Критерием предельного состояния является прогар поверхности нагрева.

4. Претензии не принимаются, если неисправность котла возникла в результате неосторожного обращения или несоблюдения правил эксплуатации.

5. При отсутствии даты продажи и печати торговой организации в данной инструкции гарантийный срок исчисляется с даты выпуска товара.

6. Изделие соответствует требованиям безопасности, установленным действующими нормативно-техническими документами.

7. Гарантийный срок не распространяется на блок нагревательного элемента.

Примечание: Производитель котла оставляет за собой право вносить изменения в конструкцию. Не ухудшающие потребительские свойства продукта.

Рис. 3 Пример схемы подключения котла к закрытой системе с принудительной циркуляцией теплоносителя

2. Обратный клапан

3. Термометр возврата

4. Термометр подачи

5. Подающий кран

6. Группа безопасности 0,25 МПа

8. Сетчатый фильтр

9. Расширительный бак закрытого типа

10. Клапан подпитки

11.
