Электрический котел Protherm Скат 6 K


Технические характеристики
ТипЕд. изм.6K
Потребляемая мощностькВт6
КПД%99
Макс. рабочая t ОВ°С85
Макс. подача насосакПа50
Расширительный бакл7
Мин. рабочее избыточное давлениекПа80
Макс. рабочее избыточное давлениекПа300
Рекомендуемое раб. избыточное давлениекПа100-200
Напряжение /частота230 В / 50 Гц
Степень электрической защитыIP 40
Подключение отопительной водыG 3/4″
Размеры (в/ш/г)мм740/410/310
Вес котла без водыкг34

Плавное регулирование мощности

Котлы электрические, представленные в модельном ряду Скат, обладают встроенной функцией для плавного увеличения мощности, позволяющей предотвратить опасные скачки в электрической сети непосредственно во время включения устройства.

В процессе модулирования мощности последовательно подключаются и отключаются отдельные нагревательные элементы в теплообменнике или его частях. Благодаря этому повышается эффективность использования мощностей котла и достижение наибольшего теплового комфорта.

Данная функция непосредственно связана с возможностью настройки мгновенной мощности котла. С её помощью можно понижать и повышать мощность устройства, в зависимости от существующей необходимости. Текущая мощность работы при этом отображается на дисплее.

Защитные функции котла

Противоморозная защита котла

В электрическом котле установлена противоморозная защита, предотвращающая замерзание. Если температура воды, используемой для отопления, опускается ниже 8°С, то происходит автоматическое включение насоса, вне зависимости от того включен ли режим «Лето» и команд комнатного терморегулятора. Если температура жидкости повысится до 10°С происходит автоматическое отключение насоса. В том случае, если температура продолжит снижение и достигнет отметки 5°С, то автоматически включается котел, отключаясь только когда жидкость прогреется до 25°С. Если данные меры не помогут и температура отопительной воды упадет до 3°С котел автоматически блокируется.

Противоморозная защита водонагревателя

Если в водонагревателе происходит снижение температуры ГВС до отметки в 5°С, происходит активация котла и её нагрев до 8°С. В случае, если падение температуры ГВС предотвратить не удалось и она продолжила опускаться, то при достижении 3°С автоматически блокируется котел.

Примечание:

Функционирование данной системы возможно только в том случае, когда котел подключен к водонагревателю с NTC датчиком.

Защита насоса

Не долгое (< 1 мин.) включение насоса на минимальной скорости после простоя в районе 24 ч. уменьшает вероятность повреждения насоса.

Примечание:

Данную функцию котла невозможно заблокировать.

Выбег насоса

В процессе нагрева в водонагревателе ГВС выбег насоса составляет одну минуту. При нагреве отопительной воды – десять минут. При возникновении необходимости возможно изменение времени работы насоса.

Предупреждение:

Эта функция активна только в том случае, если котел подключен к сети электропитания и главный выключатель установлен во включенном состоянии.

Перебои в подаче электричества

В случае возникновения проблем в подаче электроэнергии, котел автоматически выключается. При повторном появлении источника питания, он автоматически активируется и все заданные настройки сохранятся.

легкость монтажа, высокий КПД на протяжении всего срока эксплуатации, бесшумная работа, экологичность.

Настенный электрический котел Protherm СКАТ RAY KE (Протерм Скат Рэй) 6,0 кВт, 220/380 В


Назначение

Электрический котел Protherm Скат Ray KE предназначен для отопления дач, частных домов и квартир, а также используются в качестве резервных котлов. Надежность оборудования в совокупности с невысокой ценой представляют собой надежное решение для отопления.

Отличительные особенности

  • модельный ряд с мощностью 6-28 кВт;
  • обновленный интерфейс с коммуникационной шиной eBus;
  • автоматический клапан удаления воздуха;
  • встроенный 8-литровый расширительный бак;
  • встроенный циркуляционный насос;
  • установлен предохранительный клапан с давлением открытия 3 бар;
  • программы тестирования и диагностики;
  • ЖК-дисплей;
  • интуитивно понятное управление;
  • высочайшая безопасность;
  • надежность – самодиагностика и датчики работоспособности;
  • не требуют подключения к дымоходу и газопроводу;
  • могут работать от сети 220/380 В;
  • высокий КПД – 99,5 %;
  • не требует специальных навыков для обслуживания;
  • настенная установка;
  • бесшумная работа.

Принцип работы

Максимальную мощность электрокотла можно ограничить с помощью настроек на панели управления. В данном котле доступны ступени мощности с шагом в 1 кВт. При установке датчика наружной температуры предоставляется возможность выбора и смещения эквитермической кривой отопления. При отключении электроэнергии все пользовательские настройки сохраняются.

Котел комплектуется насосом с автоматическим переключением скоростей и функцией защиты от заклинивания. Система принудительно включает циркуляционный насос на 60 секунд при его бездействии в течение последних 23 часов. Настройки выбега насоса грамотно распоряжаются электроэнергией: при работе в режиме отопления выбег составляет 10 минут, а при работе в режиме нагрева воды в бойлере косвенного нагрева – всего 1 минуту. При этом выбег осуществляется на минимальной скорости.

Расширительный бак, закрепленный на левой стенке корпуса, способен компенсировать расширение котловой воды в системе объемом до 90 литров. В нижнем торце электрокотла расположен аналоговый манометр с указанием оптимального давления в системе отопления: от 1,2 до 2 бар.

Основные параметры

Номинальная мощность
6 кВт
Ступень включения 1 кВт
Напряжение сети 220/380 В; 50 Гц
Максимальное давление в котле 3 бара
Количество нагревательных ТЭНов 2 х 3 кВт
Материал нагревательного узла нержавеющая сталь
Диаметр подключения патрубков (вход/выход) 3/4″
Способ установки настенный
Расширительный бак есть, 8 л
Циркуляционный насос есть
Предохранительный клапан есть
Диапазон регулируемой температуры 25-85 °С
Предохранительный ограничитель температуры  95 °С
Номинальный расход воды 516 л/ч
Остаточный напор насоса 4,5 бара
Максимальный потребляемый ток 3 х 9,5 А
Номинальный ток предохранителя 10 А
Площадь отапливаемого помещения (высота потолков 2,7 м) 60 м2
Теплоноситель вода, незамерзающие жидкости
КПД 99,5%
Степень защиты IP40
Вес котла 24 кг
Габариты котла (ВхШхГ) 740х410х315 мм



Схема подключения

Способ установки

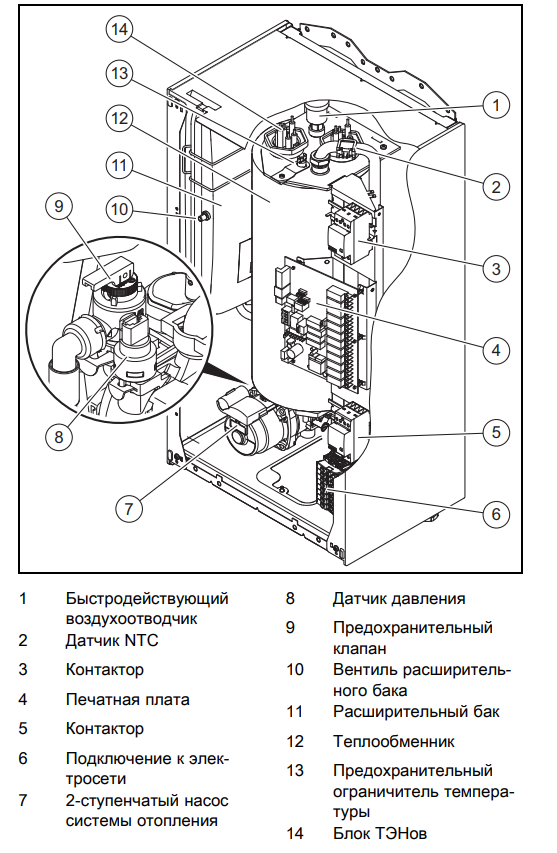

Конструкция

Габариты

Комплектация

В комплекте с котлом поставляется крепежная планка и крепежи для настенного монтажа.

Центральная электрика Protherm Ray 6K

Техническая документация

Центральная электрическая монофазная/трехфазная электростанция Ray 6k Protherm Vaillant Group, электрическая тепловая мощность 6 кВт

Centrale electrice Луч – Характеристики

Centralele Electrice Ray sunt destinate, prin proiectare, sistemelor de incalzire cu apa cu circulatie fortata a apei. Acestea incalzesc apa din unitatea centrala sau singlea a sistemului de incalzire, apa care este apoi distribuita caloriferelor Individuale sau pentru incalzirea in pardoseala prin intermediul unei pompe. Centrala electrica este construita interiorul unei carcase din otel, ale carei parti frontale si laterale formeaza o unitate metalica prevazuta pe partea din spate cu suruburi. Robinetul де alimentare cu apa calda си tevile де iesire сунта prevazute в partea де Хос Centralei Electrice, унде се afla си cablul де alimentare. Centralele electrice de serie Ray sunt, prin proiectare, destinate a fi montate pe perete.

Centrale electrice Ray – Аксессуары
Centrala electric este dotata cu un schimbator de caldura cilindric, cu elemente de incalzire si un block hidraulic alcatuit dintr-o pompa de circulatie, un senzor de presiune, un aerisitor Automatic si o supapa de siguranta. Sectiunea pentru controlul intern si siguranta Centralei Electrice cuprinde un block cu computare electronica, cu un contact pentru comanda prin intermediul unui semnal HDO (comanda de la Distance), cu un senzor de presiune si un termostat de siguranta. Pentru compensa expansiunea la caldura a apei calde, sistemul este dotat cu un vas de expansiune de 7 litri.

Путере Термика : 6 кВт

Volum incalzit: пана ла 120 м³
Suprafata incalzita (inaltimea incaperilor 2,5 м): пана ла 48 м²
Расчетное потребление: от 10 до 20 кВтч/24 ч
Рандамент : 99,5%
Элемент питания: 2 резистентных электрических по 3 кВт
Centrala contine: pompa de circulatie, vas de expansiune 7 L, supapa de siguranta, aerisitor автомат
Текущая максима pe faza : 28 A (монофазная пища), 9,5 А (пищевая трехфазная)
Трепт де путере: 1, 2, 3, 4, 5, 6 кВт
Racord (тур/возврат): 3/4”
Racord (умплере/голира): 1/2 дюйма
Размеры (inaltime x latime x adancime): 740 x 410 x 310 мм
Greutate fara apa: 34 кг

Pentru alimentarea cu energie electrica Centralei se реализует ип цепь электрическая независимая, protejat de o siguranta де 32 А (монофазная пища) сау 10 А (трехфазная пища).


Монофазный проводник для пищевого продукта: 6 мм²
Sectiunea conductorilor de Cu pentru alimentarea trifazica: 1,5 мм²
Nu prepara ACM (apa calda menajera)

Centrale electrice Луч – HDO
Centrala electrica Эсте dotata у.е. блок де Comutare у.е. контакт pentru comanda prin intermediul HDO (comanda de la remote), семенной уход Эсте конектат ла Terminalul J13. LED-ul HDO semnaleaza faptul ca, соответственно, contactoare ale contactului comandat de semnalul HDO au Fost inchise, ceea ce indica daca tariful redus pentru incalzirea directa este disponibil sau nu. Daca acesta este disponibil, LED-ul este aprins. Daca functia HDO nu este utilizata, LED-ul HDO semnaleaza conectarea alimentarii.

Centrale electrice  Ray – Modulatia continua a puterii

Centrala electric este dotata cu o functie de modulatie continua (comutare progresiva a puterii), pentru ca sa nu existe impulsuri la reteaua electrica la pornirea Centralei. Modulatia continua a puterii Centralei Electrice este obtinuta prin pornirea si oprirea progresiva a elementelor de incalzire si a componentelor acestora. Scopul acestui sistem este acela de a utiliza puterea Centralei Electrice intr-un mod eficient pentru atingerea Temperaturee Optime. Cu ajutorul acestei functii, sistemul seteaza Instant puterea Centralei. Puterea poate fi setata (micsorata sau marita) pentru a corespunde nevoilor momentane, pe afisaj, puterea este afisata fara zecimale.

Centrale electrice  Ray – Pornirea unei  Centrale electrice
Centrala poate fi pusa в functiune си pornita pentru prima data numai de catre un center autorizat de service!

Pentru a porni o Centrala Electrica Care a fost deja pusa in functiune, verificati urmatoarele lucruri:
1. Centrala este conectata la reteua electrica
2. Toti robinetii de izolare (Tur, Retur) de sub centrala electrica sunt deschisi
3. Presiunea trebuie sa fie intre 1 si 2 bari
4. Принципиальная коммутационная операция на позиции
Dupa путин timp, температура ва aparea pe afisaj си LED-уль-де-суб simbolul caloriferului себе aprinde.

Centrale electrice  Ray – Oprirea unei  Centrale electrice Ray
Comutati intrerupatorul in pozitia inchis. Daca Centrala electrica urmeaza sa fi e oprita pentru o perioada mai indelungata de timp, inchideti toti robinetii de izolare de sub centrala. La opriea Centralei Electrice, luati в исчислении си Tempatura Din Centrala си Tempatura mediului Din anotimpul corespunzator. Daca este posibil ca Centrala electrica са inghete, scurgeti toata apa дин Centrala, дин sistemul де incalzire си дин tevile де distributie. Comutarea intrerupatorului main in pozitia inchis va dezactiva protectionia anti-inghet a centralei electrice.

Centrale electrice  Ray – Panoul de comanda


Pe panoul де comanda аль Centralei puteti monitoriza valorile curente си puteti seta parametrii doriti ai Centralei.
Задайте команду, указав имя пользователя:

1. Кнопка MODE/OK (MOD/OK) — используйте пункт, чтобы выбрать его, и задайте набор параметров
. 2. Бутонул (-) – prin apasarea acestui buton se micsoreaza valoarea parametrului setat
3. Afisaj – se afiseaza parametrii de exploatare a centerei si parametrii care trebuie sa fie setati
4. LED-ul pentru apa de incalzire (AT – agentul termic) – indica faptul ca s-a selectat afisarea Temperaturii Apei de incalzire sau modul de setare

5. LED-ul pentru apa calda (ACM) – indica faptul ca s-a selectat afisarea Temperaturii apei calde sau modul de setare
6. LED-ul KW – indica faptul ca s-a selectat afisarea puterii Centralei sau module de setare
7. LED-ul pentru presiunea apei calde – indica faptul ca s-a selectat modul de afisare a presiunii apei de incalzire
8. LED-ul HDO – индикационная старая активация и HDO (приобретается по запросу)
9. Бутонул (+) – prin apasarea acestui buton se mareste valoarea parametrului setat

Centrale electrice  Ray — Функциональная зона центрального электрического термостата окружающей среды
La functionarea в моде acest, центральная электрическая температура selectata. Nu este conectat niciun термостат де окружающей среды; Bornele pentru conectarea acestuia trebuie sa fie interconectate cu o cupla (дирижер, гам фабрика).

Процедура установки:
1. Принципиальная коммутационная операция в позиции
2. Setati Temperature dorita pe panoul de comanda

Centrale electrice  Ray — Функциональная зона центрального электрического термостата окружающей среды
Daca Centrala Electrica Functioneaza cu ип термостата де камеры, setati pe panoul де comanda Tempatura максимальная Permisa де Modelul де Centrala (pentru ню avaria Centrala), cu Care se горшок compensa pierderile де Caldura дин Каса ла Tempaturi Хоасе афара. Termostatul де камеры ва фи апои capabil са incalzeasca апа Пана ла Tempatura Максима Setata пе Panoul де comanda аль Centralei Electrice. Caloriferele гам камеры унде себе afla си термостат де окружающей среды nu trebuie са fie dotate cu robineti termostatici. Центральная ментальная температура selectata.

Centrala este pornita си oprita в functie де температуры camerai унде себе afla termostatul де окружающей среды.

Centrale electrice  Ray – Incalzirea in pardoseala
Centralele Electrice Ray sunt proiectate pentru functiona cu incalzire in pardoseala. В acest caz, la Centrala trebuie sa fie conectat un termostat de siguranta pentru incalzirea in pardoseala (acest termostat nu face parte din furnitura). Acest termostat де siguranta Эсте conectat ла Cutia де Борн Centralei. Din Fabrica, Centrala Electrica Este dotata cu O cupla pentru Bornele de conexiune ale termostatului de siguranta.

Centrale electrice  Ray – Legarea in cascada
In cazul в уходе puterea Centralei ню acopera pierderile де Caldura дин Locuinta, Centralele din seriile де putere де 24 кВт си 28 кВт горшок Fi conectate в cascada. La acest tip de configuratie, centralele sunt controlate de la o singura unitate de comanda de camera, conectata la prima Centrala, asa-numita “centrala conducatoare”. Inainte de a porni o asemenea configuratie in cascada, Bornele 9 si 10 de la Centrala Conducatoare trebuie sa fie interconectate cu Bornele 1 si 2 de la doua Centrala, cea condusa prin intermediul conectorului K8 de pe placa de comanda a Centralei. Contactele de la termostatul de ambient sunt conectate la Bornele 1 si 2 de la centrala conducatoare. Daca sunt conectate mai mult de doua centrale electrice in cascada, cea de-a doua Centrala porneste cu o mica intarziere fata de ultima faza a centralei anterioare.

Centrale electrice  Ray – Protectia la inghet
Centrala electric este dotata cu un sistem incorporat de protectie la inghet care nu Allowe Centralei (nu si sistemului de incalzire sau tevilor de apa calda) sa inghete. La scaderea Temperature Apei de Incalzire ниже 8 ° C, автоматический помпа, безразличный де коммензильский термостат де окружающей среды, chiar si daca Centrala este setata pe modul de vara. Daca Temperature apei de incalzire Din Centrala creste si ajunge la 10°C, pompa se opreste Automatic. Daca Temperature apei de incalzire continua sa scada pana la 5°C, Centrala este pornit si incalzeste apa de incalzire pana la 25°C. Daca insa Temperature apei de incalzire scade pana la 3°C, Centrala este blocata.

Centrale electrice  Ray – Protectia pompei
Daca pompa a fost in regim de pauza timp de 23 de ore, printr-o scurta pornire a ei (приблизительно за минуту) la viteza minima asiguram protectia acesteia impotriva opririi sau blocarii ei atunci cand pompa nu este utilizata o perioada indelungata de timp. Centrala electrica este dotata cu o pompa cu doua viteze, cu comutare Automata intre viteze. Din Fabrica, pompa este setata sa functioneze la viteza mai mare atunci cand este incalzita, iar in timpul fazei de comutare a pompei, aceasta trece la viteza mai mica. La incalzirea ACM, pompa functioneaza la viteza mare. La incalzirea apei calde din котел, intarzierea la oprirea pompei este setata la 1 minut. La incalzirea agentului termic, intarzierea la oprirea pompei este setata la 10 минут. Daca este necesar, setarea intarzierii la opprirea pompei poate fi modificata de un technician autorizat.

Centrale electrice  Ray – Deconectarea unei  Centrale electrice  de la alimentare
Deconectati Centrala Electrica де ла sursa де alimentare numai inainte де efectuarea lucrarilor де intretinere Sau atunci cand о opriti pentru о perioada mai lunga де тимп. Atunci cand Centrala Electrica Este deconectata de la sursa de alimentare, toate functiile de protectie sunt inactive. La intreruperea alimentarii, centrala electrica se va opri. La reluarea alimentarii, Centrala va Reporni Automatic Fara a pierde setarile parametrilor. В связи с уходом за пищеварительным трактом есть центральный репортаж, а также автоматический отчет, авторизованный технический специалист.

Centrale electrice  Ray – Supapa de siguranta
Centrala electrica este dotata cu o supapa de siguranta cu o presiune de deschidere de 3 bari. НУ АТИНГЕТИ СУПАПА! Atunci cand supapa de siguranta evacueaza agentul termic, opriti Centrala si deconectati-o de la alimentare. Свяжитесь с центром обслуживания. Daca presiunea din sistemul de incalzire continua sa Scada, Consultati-va cu centrul de service cu privire la acest аспект.

Toate functiile electronice de protectionie descrise sunt active numai daca Centrala Electrica este conectata la sursa de alimentare si daca intrerupatorul main este in pozitia PORNIT.

Centrale electrice  Ray – Alimentarea cu apa a sistemului de incalzire
Completarea apei in sistemul de incalzire (doar cantitati mici) se asigura cu ajutorul robinetului de alimentare a centralei, care ar trebui sa fie instalat inainte de robinetul de intrare apei de incalzire in centrala electrica (robinetul de alimentare nu face parte din centrala). La alimentarea apei in sistemul de incalzire trebuie sa respectati urmatoarele conditii:

1. Presiunea apei care intra in Centrala trebuie sa fie intotdeauna mai mare decat presiunea apei din Circuit
2. Alimentarea apei in sistemul de incalzire se face numai atunci cand Centrala Electrica este rece (temperatura apei de incalzire din centrala nu trebuie sa depaseasca 30°C)
3. Presiunea recomandata a apei din centrala rece (≤30°C) este intre 1 si 2 bari
4. Verificati presiunea din vasul de expansiune si, in caz de nevoie, setati aceasta presiune la valoarea corecta

Producatorul nu isi asuma raspunderea pentru avariile cauzate de manipularea incorecta a robinetului de alimentare sau de nerespectarea conditiilor de mai sus.

Модуль полного подключения к центральному электричеству:
1. Asigurati-va ca Centrala Electrica este conectata la retea si ca intrerupatorul main este in pozitia pornit
2. Daca Centrala semnaleaza pe afisaj o presiune mai mica de 0,8 bari, presiunea efectiva este afisata si LED-ul ce indica presiunea de pe panoul de comanda al Centralei Ilumineaza Intermitent
3. Rotiti cu grija robinetul de alimentare si observati cum creste presiunea pe panoul de comanda
4. Adaugati apa in sistem pana cand presiunea ajunge la o valoare intre 1 si 2 bari
5. Dupa ce ati obtinut presiunea necesara, inchideti manual robinetul de alimentare
6. Aerisiti complet toate caloriferele (apa care curge din supapa de aerisire trebuie sa fie continua, fara bule de aer)

Centrale electrice  Ray – Curatarea
Carcasa Centralei Poate fi curatata cu o carpa umeda si apoi stearsa si lustruita cu o carpa uscata. Nu utilizati вещество абразивного Sau Diluanti.

Centrale electrice  Ray – Distante minime


Pentru conectarea la retea a unei centrale electrice de incalzire, este necesara o autorizatie de la distribuitorul local de energie electrica. Solicitantul trebuie sa obtina o autorizatie preliminara pentru modernizarea intrarii de alimentare si trebuie sa solicite un tarif pentru locuinta cu incalzire directa. La construirea unui sistem nou sau la reconstruirea unui sistem exists, recomandam ca proiectarea sa fie executata de un profesionist. O conditie prealabila pentru garantia de la producator este reprezentata de instalarea profesional a centralei efectuata de un center autorizat de service. Va rugam contactati unul dintre partenerii nostri care va va instala centrala termica in mod profesional si va va explica modul de utilizare a sistemului de incalzire. Conectarea ла reteaua electrica си cablajul электрические требуи са fie efectuate де ип электрик calificat в соответствии с Actului Nr. 124/2006. Centrala electrica este proiectata pentru o conexiune fixa Permanenta la reteaua electrica. Trebuie sa fie instalat un intrerupator main la cablul de alimentare fix al Centralei, cu o Distance Minima de 3 mm intre contactele deschise си toti polii, cu respectarea normelor de instalare. Centrala trebuie sa fie montata intr-o locatie cu spatiu suficient pentru intretinere si inspectie. Distantele minime dintre Centrala си obstacolele fixe sunt prezentate в figura. Dupa instalarea Centralei, solicitati technicianului de la centrul de service sa va explice functiile sistemului si sa va arate cum functioneaza Centrala. Dupa punerea in functiune Centralei, technicianul autorizat trebuie sa semneze si sa stampileze certificatul de garantie. Sistemul Electric al Centralei Este Proiectat astfel incat Centrala sa fie manipulata de o persoana fara calificare in domeniul electric. Централизованный центр управления персональным обслуживанием с использованием описанных рекомендаций в ацест-руководстве сау са urmeze instructiunile centrului de service autorizat. In ceea ce priveste instalarea, este important sa fie disponibila o sursa presurizata de apa la locatia de instalare, pentru a putea alimenta sistemul, precum si oоблегчение де scurgere a sistemului. Кроме того, este necesar ca in camera sa Exite Suficient perete drept pentru a perete drept pentru perete instalarea Centralei.

Date Tehnice Centrale Terme Electrice Protherm Ray 6K

Центральные технические параметры, монофазный/трехфазный Ray 6 K

Tensiune de alimentare

В

3×230В/400В + N + PE 50 Гц

Номинальный терминальный номер

кВт

6

Углеродный элемент incalzitoare

кВт

2 х 3 кВт

Текущий максим абсорбит pe faza

А

9,5 (28*)

Текущий номинальный элемент защиты

А

10 (32*)

Sectiunea conductorului de alimentare DIN Cu

ммп

1,5 (6*)

Vas de expansiune

Л

10

Presiunea minima de lucru

бар

0,8

Presiunea maxima de lucru

бар

3

Электрическая защита

ИП 40

Ракордури тур/возврат

G 3/4”

Racorduri umplere/golire

G 3/4”

Размерюни

Иналтайм

мм

740

Латайм

мм

410

Аданциме

мм

240

Greutatea Centralei Electrice Фара Апа

кг

34

Рандамент

%

99,5%

Максимальная температура агента

ГРДК

85

Presiunea creata de pompa

бар

5

Presiunea de lucru recomandata

бар

1 – 1,7

*Este valabil in cazul conectarii la alimentarea monofazica

ГАРАНТИЯ 3 АНИ

ПУНЕРЕ В ФУНКЦИИ БЕСПЛАТНО

характеристики, преимущества и неудобства, установка, гамма

Dans les endroits où il n’y a pas de réseaux d’approvisionnement en eau et en gaz, un équipement de chauffage électrique est utilisé le logement. Parmi les offres du Marché se trouve la chaudière Proterm Skat. L’unité est murale, de petite taille, ne nécessite pas de cheminée et est alimentée en 220 ou 380 V. Elle est représentée par un определенным именем de modeles aux performances différentes.

Contenu

  1. Description de la chaudière Protherm Skat
  2. Caractéristiques et caractéristiques
  3. Avantages et inconvénients
  4. Installation et démarrage de la chaudière
  5. Dysfonctionnements de la chaudière et méthodes de leur élimination
  6. La gamme
  7. Chaudière électrique Proterm Скат 6K
  8. Патинирование 9K
  9. Protherm 12K
  10. Патинирование 14K и 18K

Описание chaudière Protherm Skat

La chaudière électrique Proterm de la модификации Skat est conçue pour chauffer des pièces jusqu’à 280 m². m

La Société slovaque Protherm produit des équipements de chauffage. Модификация Skat fait référence aux unités électriques. Эта уникальная система позволяет управлять водным транспортом в доме площадью 280 м2. Ils sont connectés au courant monophasé et triphasé.

Модели Protherm с различными характеристиками. Basse consommation – chaudiere Skat 6K и 9K, а также puissante Skat 12K, 14K и 18K, 21K, 24K и 28K.

Уникальные системы для дорожных маршрутов, использующие воду для водителей на дорожных трассах. L’alimentation en eau chaude nécessite l’installation d’une chaudière. Lors de son utilisation, la chaudière passe du mode chauffage au mode chauffage de l’eau.

Уведомление о температуре воды и расхода воды, неуловимый индикатор индикации режима работы, неуловимый красный цвет, предупреждающий о дисфункции оборудования.

Характеристики и характеристики

Initialement, la chaudière électrique Protherm Skat est трехфазный, cependant, les appareils de 6 et 9 kW peuvent être alimentés à partir d’un 220 V monophasé. Structurellement, la chaudière électrique Proterm 9 kW и d’autres модификации de la marque se composent des éléments suivants:

  • Échangeur de chaleur cylindrique.
  • Bloc d’Element chauffant avec commutation à plusieurs étages.
  • Ваза расширения и сжатия объемом 7 литров.
  • Помпа циркуляции.
  • Soupape de sécurité.
  • Автоматический очиститель воздуха.

Единый датчик температуры и средство защиты оборудования от дорожных сборов, установленные на трассе шофера, существует система защиты от гелей и от помпы циркуляции.

Характеристики техники моделей Protherm Skat:

Nom

Modèle de chaudière
6K 9K 12K 14K 18K 21K
Réseau électrique 380V / 50Hz
Section de fil, mm2 1,5 1,5 2,5 2,5 4 6
puissance, kWt 6 9 12 14 18 21
Courant de consommation, A 3×9. 5 3×14 3×18.5 3×23 3×27 3×32
Plage de réglage du chauffage 25-85 0C
Plage de réglage de l’eau chaude, 35-70 0С
Arrêt d’urgence lorsque 95 0C

Le tableau montre les principales caractéristiques des chaudières électriques, des données plus détaillées peuvent être trouvées dans les инструкции de l’equipement.

Pour une chaudière à Circuit unique, une chaudière à eau chaude est raccordée

La chaudière électrique Skat 12 кВт Protherm и другие модификации данной марки представлены преимуществами и неудобствами. Les avantages incluent:

  • большой выбор моделей в термальных источниках;
  • система ценных бумаг;
  • Переработка 99,5 % ;
  • набор элементов высшего качества;
  • Современный дизайн;
  • возможность подключения дополнительного оборудования;
  • fiabilité opérationnelle.

Parmi les lacunes, notons les suivantes:

  • il n’y a pas de modeles avec une chaudière pour chauffer l’eau pour la consommation domestique;
  • крышка термостата, вкл.;
  • il est inacceptable d’utiliser des liquides qui ne gèlent pas comme caloporteur.

Неудобства, не имеющие значения, не учитывающие положительные качества.

Установка и разгрузка шодьера

Les chaudières d’une puissance de 6 et 9 kW peuvent être raccordées à un réseau monophasé

L’Equipement est accroché au mur avec des vis. Connectez les tuyaux à la canalisation de chauffage. Avec l’installation supplémentaire de la chaudière, une vanne à trois voies est installée au point de son raccordement.Ils sont connectés à un réseau électrique de 380 V. Un interrupteur est installé en entrée qui interrompt l’alimentation en courant. Un câble d’alimentation séparé est posé pour l’alimentation électrique. Tous les points de connexion sont mis à la terre.

Электрическая тележка Protherm Skat мощностью 9 кВт и 6 кВт для легковых автомобилей с однофазным питанием, поддерживающим мост, включая комплект оборудования. Il relie ле фазы де Филс-сюр-ле Борнье. Pour démarrer l’unité, ouvrez le robinet d’almentation en eau, amenez la pression dans le système à 2 atm, la valeur de la température apparaîtra sur l’écran et le voyant s’allumera.

Vous trouverez плюс подробные сведения о функционировании chaudière, о конфигурации различных режимов функционирования в инструкциях “Manuel d’installation et d’utilisation de la chaudière Skat Protherm”.

Дисфункции колес и методы устранения ошибок

Система автодиагностики ошибок и показаний на мониторе Ces données sont reflétées sur l’écran, chaque erreur a son propre code. Декодирование:

  • F00, F10, F13, F19 – дисфункция контроля температуры;
  • F20 – датчик экстренной температуры или термоплавкий предохранитель, который не работает;
  • F22 – воздух в системе или бассе прессион д’оу;
  • F41 и F55 – блок реле или контактор;
  • F63 – нет связи с EEPROM;
  • F73 и F74 – дисфункция при захвате воды;
  • F73 и F74 – гель для воды в chaudière ou la chaudière.

Si les capteurs et les signalurs échouent, remplacez ou verifiez leur connexion à la ligne de cable.

Si une erreur apparaît sur l’afficheur bean démarrage “à sec” de la chaudière, reguler l’almentation en eau en ouvrant la vanne, augmenter la pression dans le système. Lorsque la légèreté se form dans les tuyaux, l’eau en est évacuée avant que l’air ne sorte.

Si les contact des capteurs collent, cela peut être éliminé en allumant / éteignant, альтернатива le bouton. Si l’erreur n’est pas effacée, il est возможная дие де информации ла беспокойство aient été enregistrées dans la memoire système. Vous devez reinitialiser les paramètres aux paramètres d’usine.

В случае дисфункции могилы де ла Шодьер, аппеллер ле службы апре-венте для удаления.

La gamme

Les chaudières d’une capacité de 12 kW ou plus sont connectées à un reseau threephasé et chauffent des pieces jusqu’à 150 m². м

Cette gamme d’equipements est resentée par des unités d’une capacité de 6 à 25 kV. Les chaudières de l’ensemble complet de l’installation sont équipées de tout le nécessaire pour une install et un raccordement simples. Le système est équipé d’une автоматизация, которая обеспечивает le foctionnement et l’arrêt en cas d’urgence.

Chaudière électrique Proterm Skat 6K

Il s’agit d’une chaudière с уникальным контуром мощностью 6 кВт. Il est utilisé pour chauffer des pieces jusqu’à 80 м2. Le courant consommé est de 10 A, le rendement est de 99,5%, регулировка температуры водителя от 25 до 85°C. Предварительный вызов действует при температуре 95°C. Pour fournir de l’eau chaude, un raccordement de chaudière supplémentaire est nécessaire.

Patinage 9K

Chaudière électrique Proterm Skat 9 с уникальным контуром, мощность 9 кВт, расход воды 14 A. Температура охлаждающей жидкости от 25 до 85 0C, срок хранения 95 0C. La température de chauffage est régulée par le nombre d’éléments chauffants inclus. Il est возможно d’obtenir de l’eau chaude en raccordant une chaudière au système.

Protherm 12K

Мем для электрических chaudières les plus puissantes, il n’est pas nécessaire d’allouer une piece séparée.

Электрическая тягач мощностью 12 кВт, использующая ток 18,5 А для функционирования, отличающаяся от прецедентов по номиналу элементов шофантов, elle peut chauffer une jusqu’à 120 m2. Fonctionne à partir d’un réseau avec une caractéristique de 380 V / 50 Hz. Possède toutes les qualités de la gamme d’equipements Proterm.

Patinage 14K и 18K

Единицы в цепи, питаемые от сети 380 В / 50 Гц, мощность, соответственно, 14 и 16 кВт, номинал 23-27 A. Elles peuvent chauffer une pice де 250 м2. Присутствие автоматизма упрощает работу. Потребление воды в водном транспортном средстве до 95°C, контроль температуры жидкости хладагента до 25–85°C. Использование Son ne nécessite pas d’espace supplémentaire, un rendement élevé vous permet d’economiser de l’électricité. L’Equipement Aide à résoudre le problème du chauffage dans les nouvelles жилые дома де шале, cela est particulièrement vrai pour les petites maisons de campagne éloignées des réseaux de gaz.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
