Питание и управление | |
---|---|
Напряжение | 1AC 230 В: 1AC 200 … 240 В (–10% / +10%) 3AC 400 В: 3AC 380 … 480 В (–15% / +10%) |
Макс. выходное напряжение | 100% входного напряжения |
Частота сети | 50/60 Гц |
Структура сети | TN, TT, TT заземленная сеть, IT1) |
Диапазон мощности | 1AC 230 В 0,12 … 3,0 кВт (1/6 … 4 л.с.) 3AC 400 В 0,37 … 30 кВт (1/2 … 40 л.с.) |
cos φ / коэффициент мощности | ≥ 0,95 / 0,72 |
Допустимая перегрузка | до 15 кВт: высокая перегрузка (HO): 150% IH на 60 с, цикл 300 с от 18,5 кВт: низкая перегрузка (LO): 110% IL на 60 с, цикл 300 с |
Выходная частота | 0 . .. 550 Гц, разрешение: 0,01 Гц |
КПД | 98 % |
Режимы работы системы управления | Режимы управления по напряжению/частоте: линейная U/f, квадратичная U/f, многоточечная U/f управление по потокосцеплению: FCC |
Стандарты/нормы | |
Стандарты | ЕАС, CE, cULus, RCM, KC |
Стандарты ЭМС, предельные значения для электромагнитных помех (проводимые выбросы) и излучаемых помех при монтаже в соответствии с требованиями ЭМС | EN 61800-3 категория C1, 1-е окружение: – 1AC 230 В, 0,12 до 0,75 кВт со встроенными фильтром подавления радиопомех или без фильтра с внешним фильтром подавления радиопомех радиопомехового фильтра, экранированные кабели ≤ 5 м EN 61800-3 категория C2, 1-е окружение: – 1AC 230 В, 1. 1 до 3 кВт со встроенным фильтром подавления радиопомех, экранированный кабель ≤ 25 м – 3AC 400 В без встроенного фильтра подавления радиопомех с внешним сетевым фильтром, экранированный кабель, FSA2) до FSE ≤ 25 м EN 61800-3, категория C3, 2-е окружение: – 3AC 400 В со встроенным фильтром подавления радиопомех, экранированный кабель, FSA ≤ 10 м, FSB до FSD ≤ 25 м, FSE ≤ 50 м |
Отличительные особенности | |
Энергосбережение | – ECO-режим – мониторинг энергопотребления |
Простое управление | – макросы для соединения и прикладные макросы – клонирование параметров – модуль веб-сервера для беспроводной пуско-наладки, эксплуатации, диагностики и ТО (опция) – режим поддержания в рабочем состоянии – USS/Modbus RTU-коммуникация – заданные значения пользователя – список измененных параметров – состояние преобразователя при ошибках – автоматический перезапуск – рестарт на лету – регулирование напряжения промежуточного контура – Imax-регулирование |
Приложения | – ПИД-регулятор – функции BICO – режим работы: ударный пуск – режим работы: режим добавленного момента – режим работы: режим устранения засора насоса – каскадирование двигателей – гибкое регулирование усиления – функция вобуляции – компенсация скольжения – две параметрируемые рампы разгона – настраиваемая ШИМ |
Защита | – Защита от замерзания – Защита от конденсата – Защита от кавитации – Кинетическая буфферизация – Контроль ошибок в нагрузке |
Входы и выходы | |
Аналоговые входы | AI1: биполярный режим по току/напряжению , разрешение 12 бит AI2: униполярный режим по току/напряжению, разрешение 12 бит Могут использоваться как цифровые входы |
Аналоговые выходы | AO1: 0 … 20 мА |
Цифровые входы | DI1 до DI4, оптическая изоляция, выбор PNP/NPN через клеммник |
Цифровые выходы | DO1: транзисторный выход DO2: релейный выход – 250 В AC 0,5 A омическая нагрузка – 30 В DC 0,5 A омическая нагрузка |
Монтаж и внешние условия | |
Степень защиты | IP20 |
Монтаж | Монтаж на стену, параллельная навеска, сквозной монтаж для FSB, FSC, FSD и FSE |
Охлаждение | – 0,12 до 0,75 кВт: конвекционное охлаждение – все типоразмеры: силовая электроника с радиаторами для принудительной вентиляции |
Температура окружающей среды | При работе – –10 … 60 °C – 40 … 60 °C с ухудшением рабочих характеристик При хранении – –40 … 70 °C |
Отн. влажность | 95 % (без образования конденсата) |
Высота места установки | – до 4000 м над уровнем моря – 1000 … 4000 м: снижение ном. значений выходного тока |
Длина кабеля двигателя | – неэкранированный кабель: 50 м для FSAA до FSD, 100 м для FSE – экранированный кабель: 25 м для FSAA до FSD, 50 м для FSE – для использования кабеля двигателя большей длины потребуется выходной дроссель (см. «Опции») |
Динамическое торможение | Доп. модуль для FSAA до FSC; встроено у FSD и FSE |

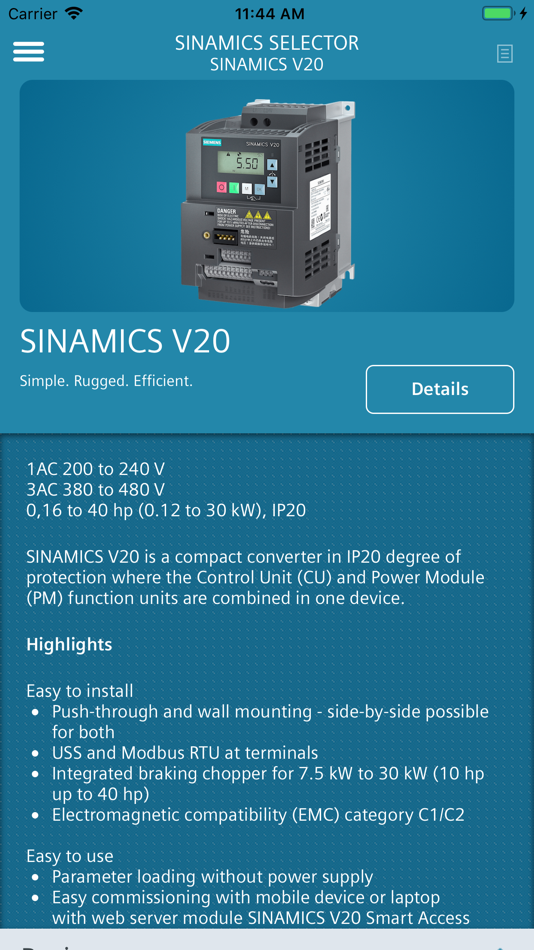

Преобразователи частоты Siemens Серия SINAMICS V20 напряжение сети 400 B (3 фазы) с фильтром ЭМС 6SL3210-5BE31-8CV0
6SL3210-5BE31-8CV0 | ** Товар находится под санкциями, уточняйте цену и наличие |
Цена: по запросу Наличие:уточняйте заказать по телефону 8 800 350 02 06 | Компактные преобразователи частоты SINAMICS V20 обладают базовым набором функций, отличаются простым управлением и высокой надежностью. Являются экономически эффективным решением для простых применений. Отличительные особенности:
Дополнительная информация: Каталог 6SL3210-5BE31-8CVO скачать. pdf |
по запросуЦена:
Нашли дешевле? Сделаем скидку!
Технические характеристики 6SL3210-5BE31-8CV0
Производитель: | Siemens |
Серия: | SINAMICS V20 |
Модель: | 6SL3210-5BE31-8CV0 |
Применение: | насосы / вентиляторы / общепром |
Мощность, кВт: | 22 |
Номинальный ток, А: | 45 |
Напряжение питания, В: | 380-480 |
Фазность (количество фаз): | 3 |
Выходная частота, Гц: | 0-550 |
Класс защиты: | IP 20 |
Перегрузка, % в течение 1 минуты: | 150 |
Время разгона, с: | 0-650 |
Время торможения, с: | 0-650 |
ЭМС фильтр: | + |
Тормозной блок: | + |
Аналоговый вход, кол-во: | 2 |
Дискретный вход, кол-во: | 4 |
Аналоговый выход, кол-во: | 1 |
Дискретный выход, кол-во: | 2 |
Релейный выход, кол-во: | – |
Интерфейс RS485 (Modbus RTU): | Modbus RTU/USS |
Регулятор: | ПИД – регулирование |
Управление по ВЧХ: | + |
Векторное управление с обратной связью: | – |
Бессенсорное векторное управление: | – |
Рабочая температура, °С: | -10. ….+40 |
Температура хранения, °С: | -40……+70 |
Габариты (ШхВхГ), мм: | 243,5×264,5×209 |
Вес, кг: | 6,6 |
