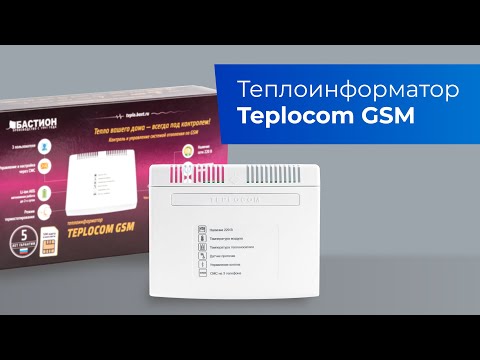

Teplocom GSM Теплоинформатор

Euro €USD $РФ руб

Москва, 3-й Нижнелихоборский проезд 1А, стр. 6

 [email protected]

 +7(495) 369-17-94

КОРЗИНА

Корзина пуста

MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT

  • Главная
  • Автоматика для отопления и дома
  • Управление отоплением БАСТИОН
  • org/ListItem”> Teplocom GSM Теплоинформатор

Производитель:

артикул: 333


Коротко о товаре:

Контроллер для дистанционного управления и контроля системы отопления со смартфона GSM

  • Описание
  • Характеристики
  • Отзывы
  • Похожие

Купить Teplocom GSM – значит приобрести контроллер управления системой отопления со смартфона GSM, который также будет информировать о ее состоянии и предупреждать об аварийных ситуациях по GSM каналу связи. Удалённое изменение настроек терморегулирования при помощи мобильного телефона в режиме реального времени!

Инструкция по эксплуатации Teplocom GSM

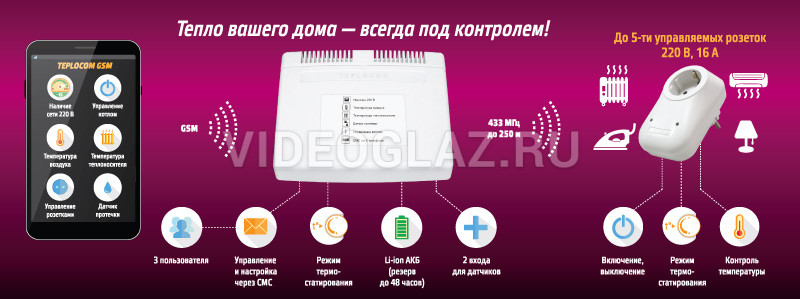

Преимущества теплоинформатора TEPLOCOM GSM

  • Оповещения владельца.
    Вы можете получать информацию о всех параметрах работы системы отопления. В режиме online прибор передаст информацию об аварийных ситуациях сразу на три номера сотовых телефонов.
  • Поддержка заданной температуры воздуха. Определяет температуру в помещении и температуру теплоносителя и передает информацию на Ваш смартфон. Устройство позволяет регулировать температурный режим в доме непосредственно с телефона. Режим термостатирования позволяет автоматически поддерживать заданную температуру в помещении или заданную температуру теплоносителя.
  • Может использоваться с любым котлом. Использует собственные независимые датчики и имеет возможность простой коммутации с любыми  котлами отопления. При этом устройство может управлять внешним электропитанием котла  и управлять специально выделенными группами контактов котла.
  • Приемлемая цена. Не требует проведения ежегодных сервисных работ. Никаких сервисных и абонентских платежей, оплачиваются только СМС сообщения по обычным тарифам компании сотовой связи.
  • Легкий запуск. Не требует затрат на оплату профессиональной установки, настройки и запуска устройства.  Прибор сразу готов к работе. Все очень просто! Подключите датчики, вставьте SIM карту, включите прибор и сделайте звонок на него со своего телефона.
  • Встроенная АКБ. Резервный аккумулятор позволяет теплоинформатору продолжить работу при отключении электроэнергии.
  • Защита дома от протечек воды. В стандартную комплектацию входит датчик определения протечки воды. Теплоинформатор передаст тревожный сигнал в случае аварийного протекания воды на сотовый телефон владельца.
  • Защита дома от проникновения посторонних лиц.
    Дополнительно можно подключить датчик движения, что позволяет использовать теплоинформатор в качестве простой системы охранной сигнализации. В случае наличия движения в зоне видимости датчика, теплоинформатор передаст тревожное сообщение на сотовый телефон владельца.
  • Предварительный прогрев дома. Позволяет заранее дистанционно включить систему отопления дома на полную мощность – к вашему приезду дом уже успеет прогреться.
  • Защита от замерзания. Поддерживает минимальную заданную температуру в доме, контролирует температуру теплоносителя, защищая систему отопления от размораживания.
  • Снижает расходы на отопление. Если в доме в течение долгого времени не находятся люди, то температуру в помещениях можно существенно снизить, а перед возвращением домой поднять до комфортного значения. Это дает большую экономию топлива.
  • Многофункциональность. Большое количество входов для установки различных датчиков. Позволяет управлять не только газовым котлом отопления, но и любым электрическим оборудованием через «сухой контакт».

Функциональные возможности теплоинформатора TEPLOCOM GSM:

  • Контроль наличия электросети 220В
  • Контроль температуры воздуха в помещении
  • Контроль температуры теплоносителя
  • Контроль протечки воды
  • Контроль разряда аккумуляторной батареи теплоинформатора
  • Включение/выключение котла отопления (при наличии у него такой возможности)
  • Управление и настройку теплоинформатора с помощью SMS команд
  • Оповещает владельца по трем номерам сотовой сети (один номер администратора с правом управления и два номера только для информирования) с помощью SMS сообщений:
    – при отключении/ подключении сети 220В (с задержкой 2 мин.
    )
    – при разряде аккумуляторной батареи теплоинформатора
    – при понижении/повышении температуры воздуха в помещении относительно заданного порога
    – при понижении/повышении температуры теплоносителя в системе отопления относительно заданного порога
    – наличие протечки воды
  • Возможность работы в трех режимах:
    – Без термостатирования
    – Режим термостатирования по внешнему датчику температуры
    – Режим термостатирования по внутреннему датчику температуры

Первое включение теплоинформатора TEPLOCOM GSM

Контроллер не требует сложной настройки и программирования и, практически, сразу готов к работе после установки сим-карты.
Быстрый старт:

  1. Вставьте SIM-карту (предварительно отключите запрос PIN-кода)
  2. Установите внешний датчик температуры и подключите к разъему
  3. Установите датчик протечки в месте возможного протекания и подключите к разъему (полярность любая, предусмотрено подключение двух дополнительных датчиков ДП-3 для каскадного разветвления), при полном намокании – датчик просушить.
  4. Подключите сетевой адаптер к разъему и включите его в сеть 220 В
  5. Включите теплоинформатор, удерживая кнопку питания 3 сек.
  6. Дождитесь мигания индикатора работы
  7. Кратковременно нажмите на кнопку питания 3 раза подряд
  8. Позвоните со своего мобильного телефона на номер теплоинформатора. Всё!

Ваш теплоинформатор готов к работе со следующими настройками:
– Контроль пропадания/появления сети 220 В
– Контроль попадания воды под датчик протечки
– Контроль температуры воздуха по заданному порогу. Заводская настройка 10°С
– Контроль температуры теплоносителя по заданному порогу. Заводская настройка 58°С

Информационные сообщения и программирование теплоинформатора

Если на телефонный номер администратора отослать SMS сообщение с любым символом (например «?»), то контроллер автоматически вышлет ответное SMS сообщение с текущими контролируемыми параметрами.
Например: T080;TK=25;U2200K;UPR=OK;VHOO=NORMA;
Расшифровка:
ТО =80 – текущее значение температуры теплоносителя отопления
ТК =25 – текущее значение температуры воздуха комнаты
U220=ОК – есть наличие сети 220В
UPR=NO – выход разомкнут (если UPR=OK – выход замкнут)
VHOD=NORMA – отсутствие протечки воды (если VHOD=AVARIA – наличие протечки воды)

Для программирования контроллера необходимо отослать с номера администратора SMS сообщение (только латинскими заглавными буквами и цифрами) с задаваемыми параметрами.
SMS должно начинаться с ключевого слова «PROG:» и заканчиваться символом «;» (без кавычек!).
Например, запрограммируем температуру теплоносителя (отопления). Программирование осуществляется отправкой на теплоинформатор SMS с одним параметром температуры. Например: PROG:TO=32;

Ответное SMS от теплоинформатора Теплоком GSM с запрограммированным порогом температуры теплоносителя 32°С: PROG:TO=32;TK=10;U220=1;UPR=0;VHOD=NR;REG=0;

Информирование о повышении/понижении температуры воздуха и теплоносителя.
В случае повышения/понижения температуры на 1°С от запрограммированного значения теплоинформатор отсылает SMS сообщение с текущим параметром температуры (ТО для теплоносителя, ТК -для температуры воздуха), информируя, что температура вышла за пределы заданной. Например, SMS с текстом: TO=65 SOS!!!

Информирование о наличии сети.
В случае отключения основного электропитания сети 220В теплоинформатор автоматически переходит на питание от внутренней аккумуляторной батареи и отсылает SMS сообщение об отсутствии сети 220В.

Например, SMS с текстом: U=220 NO. При пропадании напряжения сети 220В SMS сообщения высылаются три раза с интервалом в один час.
При появлении основного электропитания сети 220В, после аварийного отключения теплоинформатора по причине разряда аккумуляторной батареи, произойдет автоматическое включение теплоинфоматора, начнется заряд аккумулятора и произойдет отсылка SMS сообщения о наличии сети 220В. Например, SMS с текстом: U=220 OK.
При питании от внутренней аккумуляторной батареи, в случае ее полного разряда теплоинформатор отсылает SMS сообщение с последующим отключением. Например, SMS с текстом: AKB=0 INFORMATOR ОТК

Информирование о наличии протечки.
При наличии протечки воды придет SMS: VHOD=AVARIA. После устранения протечки воды и просушки датчика протечки придет SMS: VHOD=NORMA.

Комплект поставки
Теплоинформатор: 1шт.

Сетевой адаптер: 1шт.
Датчик температуры: 1шт.
Датчик протечки: 1шт.
Руководство по эксплуатации: 1шт.
Комплект крепежа: 1шт.
Тара упаковочная: 1шт.
SIM-карта: 1шт.
Примечание: отдельно могут быть приобретены дополнительные датчики протечки ДП-3 для каскадного разветвления.

Технические характеристики теплоинформатора TEPLOCOM GSM

Артикул: 333
Компания производитель: Бастион (Россия)
Бренд: Teplocom
Стандарт сотовой связи: GSM 900/1800
Напряжение питания (сетевой адаптер): 220В/5В
Количество каналов измерения температуры, шт: 2
Температурный диапазон окружающей среды, °С: от +5 до +40
Контроль температуры теплоносителя в диапазоне, °С: от +1 до +85
Аккумулятор резервного питания: 1шт встроенный Li-ion, номинальное напряжение 3,7В, емкость 2200 мА*ч, типоразмер 18650 с защитой
Количество управляемых релейных выходов ( перем. 100В, 100мА), шт: 1, NO/COM/NC (сухой контакт)
Выход для управления котлом отопления: релейный
Характеристики релейного выхода управления
максимальный ток, мА: не более 100
максимальное напряжение, Вольт: не более 100
GSM антенна: внутренняя
Разъем для подключения GSM антенны: SMA
Количество управляющих (основных) номеров сотовой связи: 1 шт.
Количество регистрируемых (дополнительных) номеров сотовой связи: 2 шт.
Габаритные размеры ШхВхГ, мм: не более 140х105х40
Масса НЕТТО (БРУТТО), кг: не более 0,2 (0,3)
При плохом уровне GSM сигнала рекомендуется отдельно приобрести выносную антенну GSM диапазона с разъемом SMA.

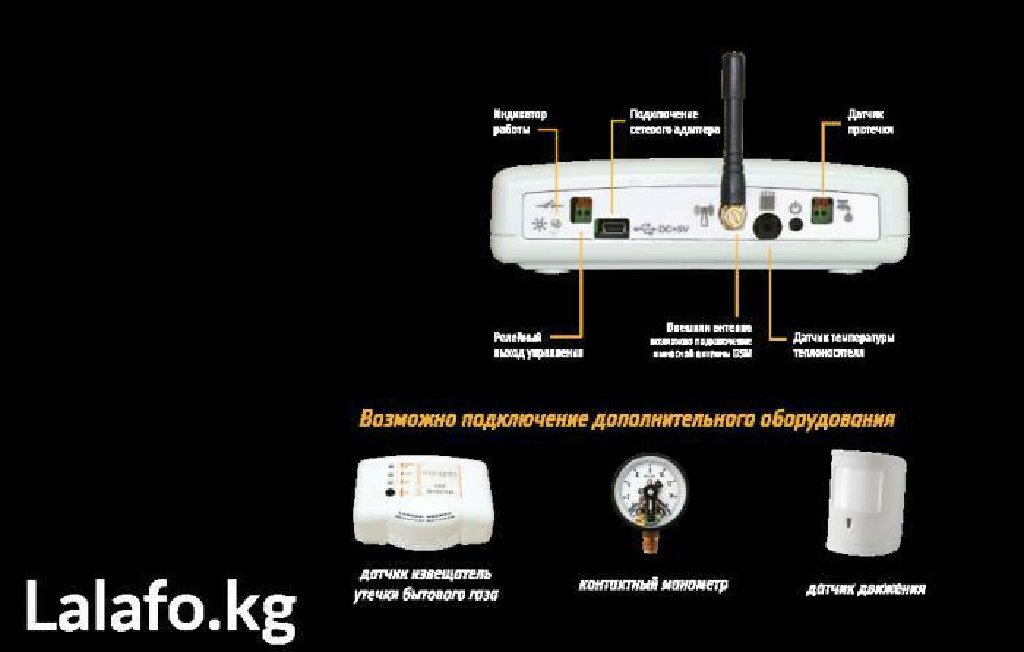

Дополнительное оборудование
Вместо датчика протечки к разъему возможно подключение другого оборудования с контактным выходом (в комплект поставки не входит):
– датчик-извещатель утечки бытового газа
– датчик температуры теплоносителя,
– контактный манометр
– датчик движения
Гарантия, лет: 5
Срок службы, лет: не менее 10
