Контроллер Viessmann Vitotronic 200 тип KW1, KW2, KW4, KW5

Работа с постоянной температурой теплоносителя, с одноступенчатыми, двухступенчатыми или модулируемыми горелками.

Автоматический режим приготовления горячей воды и интегрированная система диагностики. Блок управления с текстовым меню и световым табло. Возможность подключения пультов дистанционного управления для режима управления по температуре помещения.

Внешние приборы подключаются посредством системного штекера.

Преимущества

• Унифицированное и несложное управление:
  • различные уровни управления для пользователя установки и специализированной фирмы по отопительной технике
  • удобство считывания информации благодаря крупному изображению на табло и текстовому меню с подсветкой
  • клавиши с подсветкой для выбора программ
  • простота настройки циклограмм переключения режимов
  • программируемое переключение суточных и недельных режимов работы. При изменении отопительной программы можно скорректировать время для приготовления горячей воды и работы циркуляционного насоса контура водоразбора ГВС
  • функция “подключи и работай” для автоматического определения и настройки датчиков и комплектующих системы
  • автоматическое переключение между летним и зимним временем
  • индикация периодичности требуемого технического обслуживания
  • индикация расхода топлива
• Выбор программы ускорения сушки бесшовного пола (тип KW2 и KW5).
• Быстрота монтажа, ввода в эксплуатацию и технического обслуживания благодаря быстроразъемным соединениям Rast 5, вставным модульным функциональным блокам и интегрированной системе диагностики.
• Интерфейс Optolink для опроса и настройки параметров с помощью портативной ЭВМ.
• Дистанционный контроль в сочетании с Vitocom 100.

Применение

Контроллер погодозависимого цифрового программного управления котловым контуром:

• для однокотельных установок
• для одного отопительного контура без смесителя
• для одноступенчатой, двухступенчатой или модулируемой горелки
• автоматический режим приготовления горячей воды
• программируемое переключение суточных и недельных режимов работы
• отдельные циклограммы переключения режимов для отопления помещений, приготовления горячей воды и циркуляционного насоса контура водоразбора ГВС
• интегрированная система диагностики

Контроллер погодозависимого цифрового программного управления котловым контуром и отопительными контурами:

• для однокотельных установок
• для одного отопительного контура без смесителя и одного отопительного контура со смесителем
• для одноступенчатой, двухступенчатой или модулируемой горелки
• автоматический режим приготовления горячей воды
• программируемое переключение суточных и недельных режимов работы
• раздельная настройка циклограмм переключения режимов, заданных значений и отопительных характеристик для отопительных контуров
• отдельные циклограммы переключения режимов для отопления помещений, приготовления горячей воды и циркуляционного насоса контура водоразбора ГВС
• интегрированная система диагностики

Технические данные

Модульная конструкция

Контроллер состоит из базового устройства, электронных модулей и блока управления.

Базовое устройство:

• сетевой выключатель
• клавиша TUV (тип KW1 и KW2), клеммы для проверки защитного ограничителя температуры (тип KW4 и KW5)
• переключатель контроля дымовой трубы (тип KW1 и KW2), клавиши функции контроля дымовой трубы (тип KW4 и KW5)
• интерфейс Optolink для портативной ЭВМ
• термостатный регулятор DIN TR 110302 или DIN TR 77703 (тип KW1 и KW2), DIN TR 96803 (тип KW4 и KW5) или DIN TR 116804
• защитный ограничитель температуры DIN STB 10602000 или DIN STB 82699 (тип KW1 и KW2), DIN STB 98103 (тип KW4 и KW5) или DIN STB 116904
• индикатор режима работы и неисправностей
• отсек штекерных подключений
  • подключение внешних приборов посредством системного штекера
  • потребители трехфазного тока подключаются через дополнительные силовые контакторы

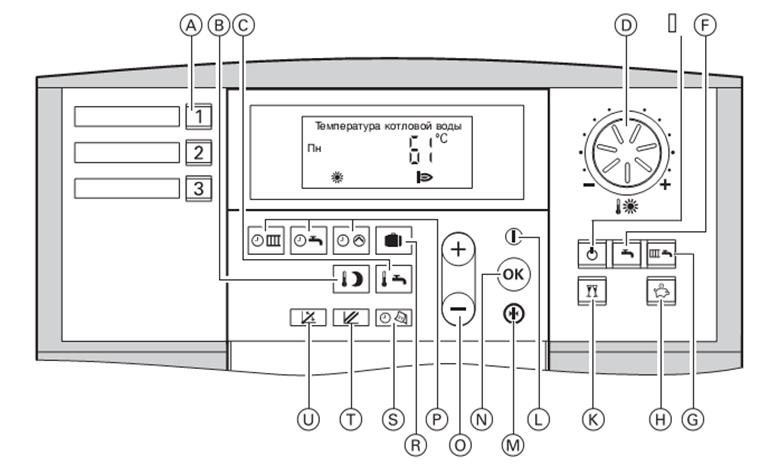

Блок управления:

• с цифровым таймером
• световое табло с текстовым меню
• настройка и индикация температур и кодов
• индикация сигналов неисправностей
• ручка регулятора температуры нормального режима эксплуатации
• клавиши:
  • температуры пониженного режима
  • выбора программ
  • программы для отпуска
  • режима вечеринки и экономичного режима
  • температуры воды в контуре водоразбора ГВС
  • отопительных характеристик для температуры подающей магистрали установки и температуры подачи
  • выбора отопительного контура (тип KW2 и KW5)

Функции

• Погодозависимый контроллер температуры котловой воды и/или температуры воды в подающей магистрали
• Электронный ограничитель максимальной и минимальной температуры
• Отключение насосов отопительных контуров и горелки в зависимости от тепловой нагрузки (кроме горелок водогрейных котлов с ограничением нижнего значения температуры котловой воды)
• Настройка переменного предела отопления
• Антиблокировочная защита насоса
• Интегрированная система диагностики
• Устройство контроля температуры отходящих газов в сочетании с датчиком температуры отходящих газов
• Индикация периодичности технического обслуживания
• Адаптивный автоматический режим приготовления горячей воды с приоритетным переключением (выключение насосов отопительного контура, запирание смесителя)
• Дополнительная функция приготовления горячей воды (кратковременный подогрев до более высокой температуры)
• Оптимизация регулирования одного отопительного контура, например, контура внутрипольного отопления с помощью датчиков температуры подающей и обратной магистрали (тип KW2 и KW5)
• Программа сушки бесшовного пола при внутрипольном отоплении (тип KW2 и KW5)

Выполняются требования DIN EN 12831 по расчету тепло-потребления. Для уменьшения мощности нагрева снижение температуры в ночное время при низких наружных температурах происходит в меньшей степени. Чтобы сократить время нагрева после периода снижения температуры, температура подачи на ограниченное время возрастает. Согласно “Положения об экономии энергии” должна осуществляется регулировка температуры в отдельных помещениях, например, посредством терморегулирующих вентилей.

Регулировочная характеристика

• Регулирование котлового контура: зависимость Р с двухпозиционным выходом
• Регулирование отопительного контура: зависимость PI с трехпозиционным выходом
• Термостатный регулятор для ограничения максимальной температуры котловой воды до 75 °C, возможна перенастройка на 87 °C
• Настройка защитного ограничителя температуры: 110 °C, возможна перенастройка на 100 °C
• Диапазон настройки отопительной характеристики:
  • наклон: от 0,2 до 3,5
  • уровень: от -13 до 40 K
  • макс. предел: от 20 до 130 °C
  • мин. предел: от 1 до 127 °C
  • разность температур для отопительного контура со смесителем (тип KW2 и KW5): от 0 до 40 K
• Диапазон настройки заданного значения температуры воды в контуре водоразбора ГВС 10-60 °C, возможна перенастройка на 10 – 95 °C

Кодирующий штекер котла Viessmann

Для согласования с водогрейным котлом (прилагается к водогрейному котлу Viessmann).

Таймер

Цифровой таймер с недельным режимом работы, календарем и автоматическим переключением на летнее/зимнее время и автоматической функцией приготовления горячей воды и циркуляционного насоса контура водоразбора ГВС. Время, день недели и стандартные циклограммы переключения режимов для отопления помещений, приготовления горячей воды и циркуляционного насоса контура водоразбора ГВС настроены на заводе (программируются индивидуально), возможна настройка до четырех циклограмм в сутки. Кратчайший период между переключениями: 10 минут

Запас хода:5 лет

Настройка программ управления

Во всех программах управления предусмотрен контроль защиты от замерзания (см. функцию защиты от замерзания) отопительной установки.

Посредством клавиш выбора программ можно настроить следующие программы управления:

• Отопление и нагрев воды
• Только нагрев воды
• Дежурный режим

Внешнее переключение программ управления в сочетании с коммутационным модулем V.

Летний режим

(“Только нагрев воды”)

Горелка приводится в действие только при необходимости подогрева емкостного водонагревателя (включается и выключается регулятором температуры емкостного водонагревателя).

Поддерживается нижний предел температуры котловой воды, требуемый для соответствующего водогрейного котла Viessmann.

Функция защиты от замерзания

• Функция защиты от замерзания включается при наружной температуре ниже прибл. +1 °C.
  После запуска этой функции включаются циркуляционные насосы и температура котловой воды поддерживается на уровне, заданном для режима пониженной температуры, минимум на нижнем пределе температуры, равном прибл. 20 °C (для водогрейных котлов с ограничением нижнего значения температуры поддерживается назначенная температура).
• Функция защиты от замерзания выключается при наружной температуре выше +3 °C, при этом выключаются насос отопительного контура и горелка.

Настройка отопительных характеристик (наклона и уровня)

Контроллер Viessmann Vitotronic 200 регулирует в режиме погодозависимой теплогенерации температуру котловой воды (температуру подачи отопительного контура без смесителя) и для типов KW2 и KW5 также температуру подачи отопительного контура со смесителем. При этом температура котловой воды автоматически на 0 – 40 K превышает требуемое в данный момент максимальное заданное значение температуры подачи (в состоянии при поставке на 8 K).

Необходимая для достижения определенной температуры помещения температура подачи зависит от отопительной установки и от теплоизоляции отапливаемого здания. Посредством настройки отопительных характеристик значения температуры котловой воды и температуры подачи согласуются сданными условиями. Верхний предел температуры котловой воды ограничен термостатным регулятором и электронным ограничителем максимальной температуры.
