Ирисовые клапаны – каталог АРМАВЕНТ

Купить

Клапаны ирисовые используются в системах круглых вентиляционных каналов для регулирования и измерения потока воздуха. Конструкция ирисовых клапанов состоит из изменяемой диафрагмы, встроенной в корпус с круглыми присоединительными патрубками. На корпусе расположена шкала настройки и специальные соединительные штуцеры для измерения давления. Управления клапанами – ручное. Установка клапанов может осуществляться в любом положении. Ирисовые клапаны для круглых воздуховодов производятся в соответствии со стандартными диаметрами круглых вентиляционных воздуховодов – 100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 315 мм и 400 мм.
Корпус и пластины диафрагмы изготавливаются из оцинкованного листа. Присоединительные патрубки имеют резиновые уплотнения для улучшенной герметичности соединения с круглым воздуховодом.

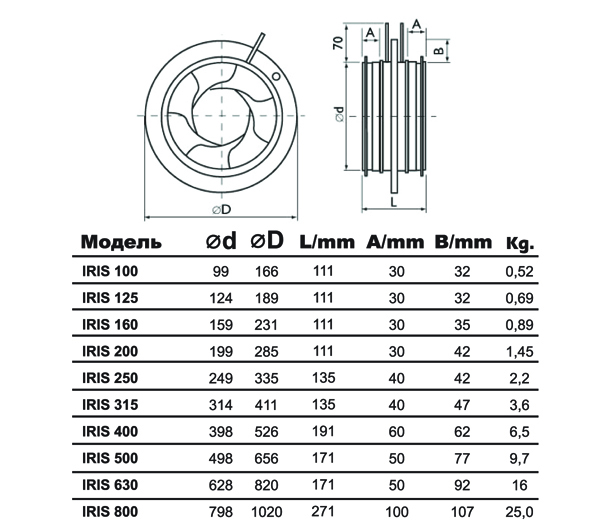

Габаритные и присоединительные размеры (мм)

Аэродинамические характеристики ирисовых клапанов

Акустические характеристики ирисовых клапанов

Октавный уровень звуковой мощности определяется по формуле: L_woct = L_P10A+ K_oct, где :

L_woct – октавный уровень звуковой мощности

L_p10A – октавный уровень звукового давления

K_oct – поправочный коэффициент


Рекомендации по монтажу

Ирисовые клапаны для вентиляции обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами. В зависимости от требуемой точности измерений, ирисовые клапаны должны быть установлены с учетом рекомендаций по минимальным расстояниям L min :

Купить ирисовые клапаны

Звоните прямо сейчас:

8 /495/ 640-85-05

8 /925/ 277-60-70

9.00-17.00 (пятница – до 16.00)

[email protected]

140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

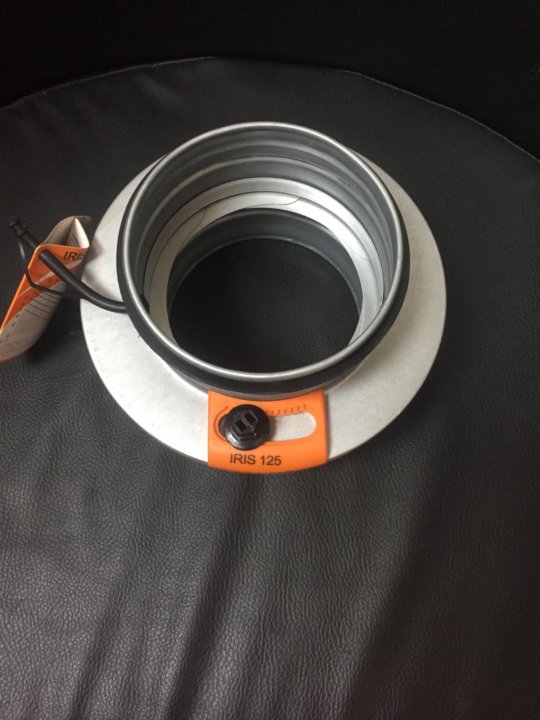

Ирисовые клапана с ручным приводом IRIS

Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

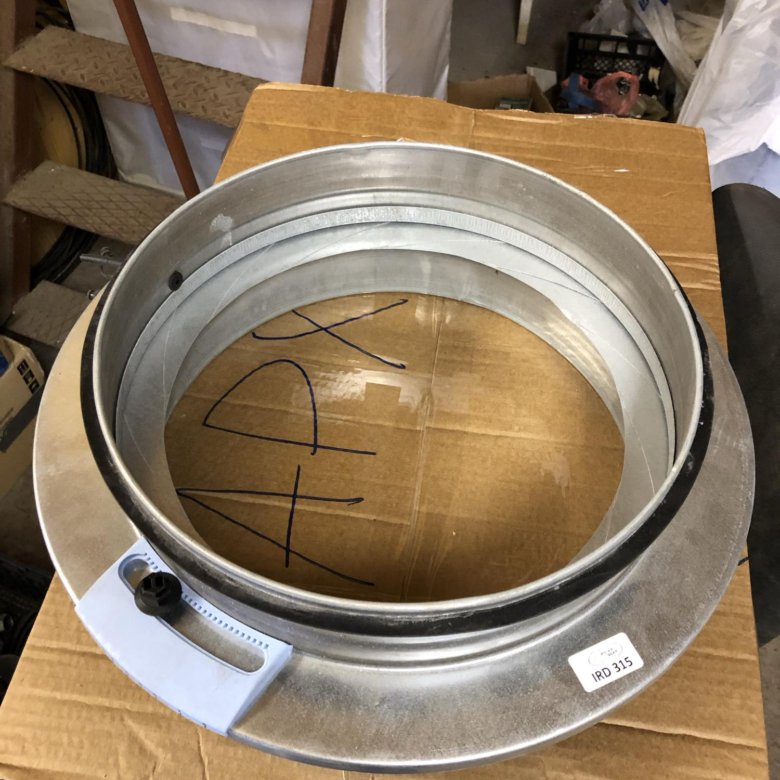

Ирисовый клапан IRIS предназначен для контроля и регулирования расхода воздуха. Существенные преимущества по сравнению со стандартными регулирующими клапанами – это низкий уровень шума, центрирование воздушного потока, фиксированные точки замеров для проведения точных измерений и наладки вентиляционной системы. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. В производственную программу входят клапаны диаметром от 100мм до 800мм. Максимальная рабочая температура ирисового клапана IRIS – 85 °С.

Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Во избежание турбулентности воздушного потока, регулирующий клапан IRIS должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). IRIS обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед воздухораспределителями всех видов. Выставив по рискам шкалы положение лепестков диафрагмы и измеряя с помощью дифференциального манометра падение давления на клапане, можно определить расход воздуха, проходящего через клапан. Управление воздушными клапанами осуществляется вручную. Клапаны сохраняют работоспособность и могут эксплуатироваться Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами. Ирисовый клапан IRIS предназначен для контроля и регулирования расхода воздуха. Ирисовые клапаны имеют существенные преимущества по сравнению со стандартными регулирующими клапанами – это низкий уровень шума, центрирование воздушного потока, фиксированные точки замеров для проведения точных измерений и наладки вентиляционной системы. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. В производственную программу входят клапаны диаметром от 100мм до 800мм. Максимальная рабочая температура ирисового клапана IRIS – 85 °С. Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Во избежание турбулентности воздушного потока, регулирующий клапан IRIS должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). IRIS обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед воздухораспределителями всех видов. Выставив по рискам шкалы положение лепестков диафрагмы и измеряя с помощью дифференциального манометра падение давления на клапане, можно определить расход воздуха, проходящего через клапан. Управление воздушными клапанами осуществляется вручную. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Применение ирисовых клапанов позволяет значительно упростить процесс наладки вентиляционных систем и сэкономить значительную часть бюджета, требующегося на наладку вентиляционных систем без ирисового клапана вне зависимости от пространственного положения их установки. Применение ирисовых клапанов позволяет значительно упростить процесс наладки вентиляционных систем и сэкономить значительную часть бюджета, требующегося на наладку вентиляционных систем без ирисового клапана.

Как работает ирисовый клапан

Большинство из нас знакомы с ирисовой диафрагмой, простым механизмом, который может увеличивать или уменьшать отверстие круглого отверстия. Типичными примерами являются затворы фотоаппаратов и радужная оболочка наших глаз, которые контролируют поступление света. Возможно, вы видели открывающиеся и закрывающиеся диафрагмы космического корабля в научно-фантастических фильмах. Ирисовый механизм также присутствует в мире обработки сухих сыпучих материалов, где он называется ирисовым клапаном. Функция ирисового клапана заключается в бережном контроле выгрузки сыпучих порошков, гранул и пеллет, включая химикаты, пищевые и молочные продукты, фармацевтические препараты, минералы и пластмассы, в приложениях с гравитационным потоком.

Предоставлено Vortex Valves.

МЕХАНИКА ИРИСНОГО КЛАПАНА

Ирисовый клапан состоит из корпуса клапана в металлическом корпусе, заключенного в два концентрических кольца, соединенных гибкой муфтой из материала. Один конец втулки закреплен внутри корпуса клапана. Другой конец прикреплен к кольцу управления, которое управляется внешней рукояткой. Когда ручка поворачивается по дуге на 180 градусов, втулка скручивается до такой степени, что становится плоской, плотной твердой преградой.

В отличие от обычного шиберного затвора или поворотного затвора, в котором лопасть или диск пересекают столб протекающего материала и блокируют его, ирисовый клапан имеет круглое отверстие, закрывающееся по направлению к центру столба материала. Когда ирисовый клапан открывается, его круглое отверстие создает небольшой «конус» материала, который течет прямо в центр приемного контейнера, облегчая заполнение контейнера.

КОНСТРУКТИВНЫЕ МАТЕРИАЛЫ КОМПОНЕНТОВ

Компоненты клапана могут быть изготовлены из различных материалов в зависимости от области применения.

Корпус клапана. Корпус ирисового клапана обычно изготавливается из алюминия. Алюминий может быть анодирован или покрыт Teflon™, чтобы обеспечить прямой контакт с едкой средой. Нержавеющие стали типа 304 и 316L также доступны для санитарных применений, но их стоимость значительно выше, чем у алюминия. Некоторые поставщики ирисовых клапанов предлагают алюминиевые корпуса клапанов, в которых только области контакта с материалом облицованы нержавеющей сталью, что снижает стоимость клапана.

Материалы кольца управления и ручки. Кольцо управления ирисовым клапаном может быть изготовлено из поликарбоната, бронзы или нержавеющей стали, в зависимости от поставщика. Наружная поворотная или быстрозажимная ручка кольца, а также запорный механизм на быстрозажимной рукоятке также могут быть изготовлены из поликарбоната, бронзы или нержавеющей стали. Тщательный выбор конструкционных материалов для этих компонентов предотвратит проблемы при эксплуатации.

Материалы рукавов. Втулки для ирисовых клапанов изготавливаются из различных материалов, что позволяет удовлетворить ряд требований по транспортировке сыпучих материалов. Рукав из двух слоев ткани часто используется для работы с мелким порошком, образующим пыль. Ирисовые клапаны обычно изготавливаются из следующих материалов втулки, но не ограничиваются ими:

• Нейлон
• Терилен
• Тефлон
• Уретан
• Буна-N (нитриловый) каучук
• Натуральный каучук

Важно проконсультироваться с вашим поставщиком о том, какой материал подходит для обработки рукава наименее предполагаемые материалы могут быть едкими или абразивными.

КОМПОНЕНТЫ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ

Несмотря на то, что ирисовый клапан может быть эффективным и экономичным средством контроля выгрузки сухих сыпучих материалов во многих областях применения, он имеет ограничения. Прежде чем выбрать ирисовый клапан, рассмотрите эти плюсы и минусы.

ПЛЮСЫ:

• Недорогой при ручном управлении.
• Легкий и легко разбирается, что упрощает установку, очистку и техническое обслуживание, особенно в ограниченном пространстве.
• Идеально подходит для работы с сыпучими и взрывоопасными материалами. (При работе со взрывоопасными материалами клапан и окружающее оборудование должны быть должным образом заземлены, чтобы избежать электростатических разрядов, а если клапан оснащен электрическим приводом или элементами управления, они должны соответствовать применимым стандартам NEMA в США или стандартам ATEX в странах Европейского Союза. .)
• Беспрепятственное отверстие, которое открывается и закрывается по направлению к центру клапана, позволяя выгружаемому материалу равномерно заполнять контейнеры.

МИНУСЫ:

• Не справляется с большими объемами непрерывного потока материала.
• Не может работать с тяжелым абразивным материалом.
• Невозможно закрыть стоячий столб материала.
• Не справляется с частыми циклами открытия-закрытия в приложениях с прямым контактом.
• Не может поддерживать тяжелое оборудование, подвешенное к нему.
• Имеет схему крепления под болты, которая обычно отличается от поставщика.

ДРУГИЕ СООБРАЖЕНИЯ

Крутящий момент. Ирисовые клапаны подвержены нагрузкам при кручении, особенно при закрытии. Ручки и запорные механизмы из поликарбоната подвержены деформации и поломке. Кольца управления из поликарбоната подвержены тем же проблемам. Для применений, требующих большого крутящего момента, лучше всего подходят ручка и механизм из нержавеющей стали.

Строительный материал. Ирисовые клапаны , содержащие бронзовые управляющие кольца, подвержены отслаиванию металла внутри клапана из-за контакта металла с металлом между бронзовым регулирующим кольцом и металлическим корпусом клапана. Это может привести к повреждению втулок, попаданию инородного материала и неустойчивому срабатыванию клапана. Кольцо управления из нержавеющей стали обеспечивает более длительный срок службы, а кольцо управления из нержавеющей стали типа 316L лучше всего подходит для работы с коррозионно-активными материалами.

Установка на существующее оборудование. Большинство ирисовых клапанов имеют стандартные схемы крепления отверстий под болты, предлагаемые в качестве стандарта, однако эта схема может отличаться от производителя к производителю. Сопрягаемые детали золотника и соединения типа наконечника также могут быть применены к клапану, чтобы соответствовать требованиям монтажа.

ПОДХОДИТ ВАМ ИРИСНЫЙ КЛАПАН?

За помощью в определении того, подходит ли ирисовый клапан для любого применения сухих сыпучих материалов, обратитесь к поставщику ирисового клапана. На основании предоставленной информации поставщик может определить, является ли ирисовый клапан правильным выбором клапана. Если это так, тесно сотрудничайте с поставщиком, чтобы выбрать правильные компоненты клапана, конструкционные материалы и метод приведения в действие, чтобы обеспечить бесперебойную и эффективную работу ирисового клапана в вашей погрузочно-разгрузочной операции.

Регуляторы потока с ирисовой диафрагмой Mucon

Клапаны управления потоком с ирисовой диафрагмой Mucon

В клапане с ирисовой диафрагмой Mucon (IDV) используется концентрически закрывающаяся тканевая или резиновая диафрагма для точного управления потоком порошкообразных и гранулированных материалов.

Идеально подходит для приложений с «капельной подачей» и перекрытия потока материала.

Особенности:

• Отсутствие заклинивания (механические компоненты не контактируют с продуктом)
• Полнопроходное отверстие (без ограничения потока продукта).
• Возможность капельной подачи
• Ручной, пневматический или моторизованный вариант
• Тонкий дизайн – малая высота установки
• Отсутствие механического износа абразивными продуктами

• Пыленепроницаемый – без утечки в атмосферу
• Способность запечатывать объекты неправильной формы
• Подходит для деликатных продуктов
• Доступны гигиенические исполнения
• Простота обслуживания и эксплуатации

Mucon предлагает 6 различных моделей, каждая из которых имеет широкий диапазон размеров, чтобы удовлетворить потребности практически во всех областях применения, связанных с потоком порошка.

Mucon H Series

Легкие вручную IDV для мобильных бункеров

Mucon серии JS Dias Diashragm Clap

Варианты мембран

 + Терилен устойчив к истиранию

++ Терилен с витоновым покрытием пригоден для 200ºC.

Выберите наиболее подходящий материал, используя руководство по выбору диафрагмы.

ПРИМЕНЕНИЕ	БЕЛАЯ РЕЗИНА ПИЩЕВОГО КАЧЕСТВА	КРАСНАЯ РЕЗИНА	АНТИСТАТИЧЕСКАЯ РЕЗИНА	МАКЕТ ЛЕНО	НЕЙЛОН	АНТИСТАТИЧЕСКИЙ НЕЙЛОН	НЕЙЛОН С ПОКРЫТИЕМ HYPALON	НЕЙЛОН С ПОЛИУРЕТАНОВЫМ ПОКРЫТИЕМ	ТЕФЛОН	ТЕРИЛЕН	ТЕРИЛЕН С ПОКРЫТИЕМ VITRON
Порошок размером менее 150 меш (104 микрона)	••	••	••	••			••	••			••
Гранулы размером более 150 меш	•	•	•	•	•	•	•	•	•	•	•
Куски	••	••	••	•	•	•	•	•	•	•	•
Шлам	Под заголовком 1M	Под жаткой 1M	Под жаткой 1M	•			•	•			•
Жидкость	Под заголовком 1M	Под заголовком 1M	Под заголовком 1M	•			•	•			•
Воздух или газ				•			•	•			•
Стойкость к истиранию	•	••	•	•	•	•			••	••
Кислота	•	•							•
Щелочь	•	•	•	•	•	•	•	•	•
Максимальная температура	70°С	70°С	70°С	70°С	110°С	110°С	120°С	100°С	250°С	130ºC	200ºC
Минимальная температура	-40°С	-40ºC	-40ºC	-40ºC	-75ºC	-75°С	-35ºC	-40ºC	-75°С	-75°С	-40ºC
Давление или вакуум		Ниже 0,14 бар		До 0,20 бар
Продукты питания или лекарства	••				•	•	•	•	••	•
Заражение или рост плесени	•			•	•	•	•		••	••
Опасное статическое электричество			•			•
Гигроскопический	••	••					•	•
Масло или жир					•	•	••	•	•	•	•
Плохой поток	••	••	••
Горючесть	Легковоспламеняющийся	Легковоспламеняющийся	Невоспламеняющийся		Легковоспламеняющийся				Не распространяет пламя	Легковоспламеняющийся
Стойкость к атмосферным воздействиям	Хорошо	Отлично	Хорошо	Очень хорошо	Медленная потеря прочности		Отлично	Отлично	Отлично	Медленная потеря прочности	Хорошо
Прочность на растяжение кгс/см²	120	120	120	5,625	4,6		На 25 % выше основного материала	На 25 % выше основного материала	4,6	6. 400	6.400
Удлинение и разрыв	700%	700%	700%	25%	25%		25%	25%	13%	30%	30%
Фактор стоимости 1-наименьший 5-высокий	2	2	5	1	1	1	1	1	5	1	5
Наличие 1-лучший 5-худший	1	1	5	3	1	4	3	1	4	2	4

Приложения

Установка

Установка клапана Mucon

На схеме показан идеальный способ установки ирисового мембранного клапана Mucon. Если следовать рекомендациям, это продлит срок службы диафрагмы. Клапаны серий AD, JS и K имеют прорези для рычагов, которые позволяют рычагам управления перемещаться на 180°. Соответственно, для установки требуется сочетание сквозных болтов и установочных винтов. Если есть какое-либо смещение воздуховода, подсоединенного к клапану, это может привести к открытию или закрытию прорези рычага. При серьезной несоосности корпус клапана будет испытывать нагрузку, что может привести к быстрому износу и выходу из строя некоторых компонентов. Все клапаны снабжены этикеткой, указывающей направление потока материала.

1. Фланцы должны быть плоскими и не иметь деформации.
2. Фиксирующий болт над и под пазом рычага не должен выступать в паз.
3. Длина диафрагмы указана внутри брошюры.
4. Зазор 12 мм от основания открытой диафрагмы.
5. Мембрана на входе на 5 мм меньше, чем размер на входе клапана.
6. Диаметр нагнетания на 10 мм больше диаметра нагнетания клапана.

Использование вкладышей

Использование вкладышей

Использование вкладыша при установке ирисового мембранного клапана Mucon может улучшить работу и возможности клапана, как правило, на –

1. Действует как гигиеническая и защитная подкладка.
2. Вспомогательное открытие диафрагмы.
3. Борьба с износом диафрагмы.

Вкладыши можно использовать отдельно или с адаптером.

1) Использование в качестве гигиенического или защитного вкладыша

Вставив вкладыш через диафрагму ирисового клапана Mucon, вы можете изолировать компоненты клапана, такие как корпус, зажимное кольцо и диафрагму, от потока потенциально вредных или опасных порошков. .

Стандартные области применения включают:

1. Облицовка ирисового клапана вкладышем обеспечивает гладкие поверхности контакта с порошком, что делает сборку более гигиеничной и легкой в ​​очистке. Такая компоновка особенно хороша в пищевой, фармацевтической и других областях, где задержка порошка нежелательна.
2. Футеровка ирисового клапана для защиты компонентов клапана от потенциально вредных и вызывающих коррозию порошков.

2) Вкладыши, облегчающие раскрытие диафрагмы

Если указана тканевая диафрагма, всегда необходимо, чтобы определенный вес материала действовал вниз, чтобы она полностью открылась. Если материал имеет склонность к перемычкам, часто диафрагма открывается лишь частично.

Если через клапан (1) подвешивается фланцевый вкладыш с грузом из нержавеющей стали, вшитым в кромку вкладыша (2), это облегчит открытие. (См. иллюстрацию)

Вкладыши также уменьшают усилия, необходимые для управления клапанами.

Различные порошкообразные материалы оказывают различное давление на диафрагму. Обычно ирисовый мембранный клапан Mucon легко управляется, но иногда некоторые свободнотекучие продукты создают высокую статическую нагрузку на клапан, и управление рычагом управления становится затруднительным. Во многом это связано с двумя вещами:

1. Нагрузка, создаваемая изделием, плотно прижимает различные слои материала диафрагмы друг к другу, и при нажатии на рычаг управления они пытаются вращаться относительно друг друга.
2. Было замечено, что при работе ирисового мембранного клапана Mucon материал в колонне, прилегающей к верхней поверхности клапана, пытается повернуться, когда клапан открывается.

Обе эти проблемы можно устранить с помощью вкладыша.

3) Вкладыши для борьбы с износом мембраны

Срок службы диафрагмы нелегко определить количественно из-за многих переменных, таких как:

1. Количество операций в день.
2. Количество материала, пройденного за день.
3. Абразивность материала.

По нашему опыту, срок службы диафрагмы может варьироваться от нескольких месяцев до многих лет. Там, где срок службы может измеряться месяцами, часто целесообразно рассмотреть возможность использования вкладыша.

Наиболее часто используемым материалом футеровки для защиты от истирания является каучук LINATEX. Это натуральный каучук с лучшей устойчивостью к истиранию, чем сталь. Там, где это используется, важно, чтобы в клапане использовалась тканевая диафрагма.
