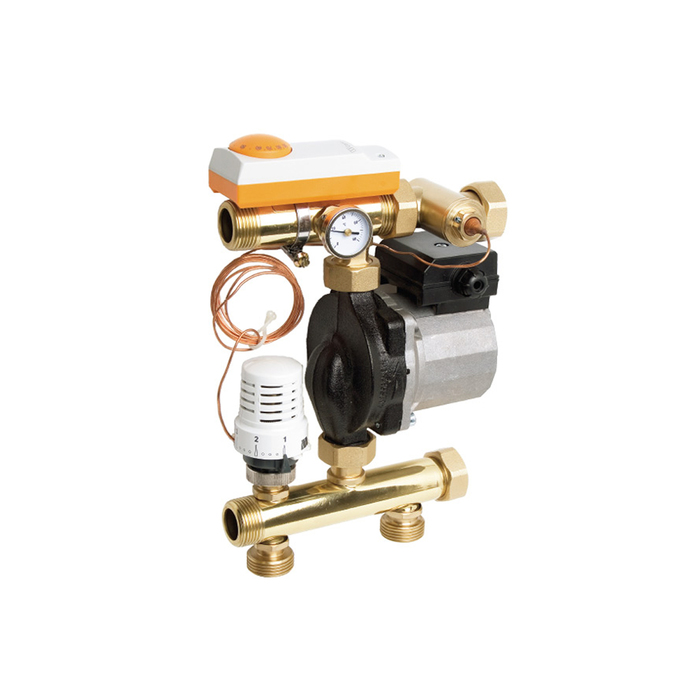

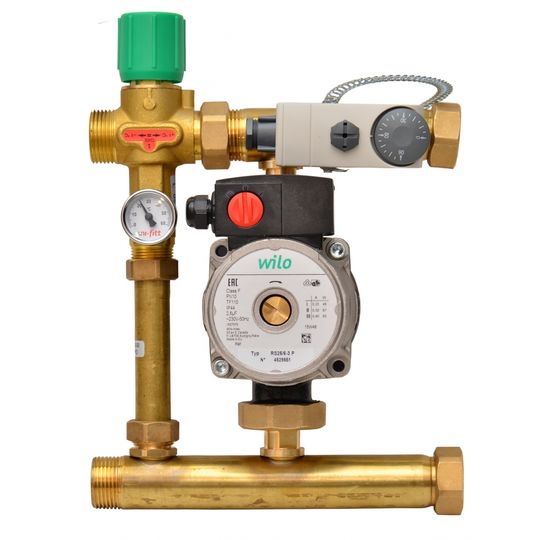

Смесительный узел WATTS (Германия) IsoTherm
Преимущества:
Компактный, полностью готовый к установке модуль
Максимальная мощность 15 кВт
Регулирование температуры подачи в пределах 30-50 ºС (стандарт) 45-60 ºС, 55-70 ºС (по запросу)
Заводское электрическое подсоединение насоса и термостата-ограничителя
Интегрированный байпас
Применение
Регулирующий модуль IsoTherm применяется для поддержания постоянной температуры подачи в системах низкотемпературного отопления (напр. теплые полы.) Температура подачи может быть установлена пользователем с помощью установочной рукоятки в пределах от 30 до 50 ºС (по запросу 46-60 или 55-70 ºС). Термометр показывает текущую температуру подачи в системе теплого пола.
Модуль IsoTherm может применяться в комбинированных системах отопления где наряду с высокотемпературными отопительными приборами (напр. радиаторами применяется низкотемпературное отопление )теплый пол, настенное отопление).
Модуль подключается непосредственно к подающему трубопроводу высокотемпературного отопления, образуя независимое кольцо циркуляции, поддерживаемое отдельным насосом. Таким образом отпадает необходимость в отдельном низкотемпературном стояке.
Модуль может также применяться в системах солярного (гелио-) отопления. При использовании модуль IsoTherm отпадает необходимость подключения насоса к управляющему реле, так как в его конструкции предусмотрен байпасный патрубок. Даже в случае перекрывания всех коллекторных вентилей сохраняется циркуляция через байпас, защищающая насос и уменьшающая шумы
Тем не менее для экономии электроэнергии рекомендуется подключение насоса через управляющее реле.
Исполнение и функционирование.
Регулирующим элементом модуля IsoTherm является термостатический смеситель, который работает как пропорциональный регулятор. Установленная с помощью рукоятки температура подачи постоянно отслеживается чувствительным элементом смесителя. Отклонения от заданной температуры моментально компенсируется за счет впрыска большего или меньшего объема горячей (котловой) воды в систему теплого пола.
Котловая вода подмешивается непосредственно в обратный трубопровод теплого пола. Смешанный теплоноситель подается через циркуляционный насос в подающий трубопровод теплого пола. Часть воды постоянно циркулирует через байпас, омывая чувствительный элемент смесителя. Модуль снабжен термостатом-ограничителем. На нем устанавливается температура, повышающая на 7-10 ºС максимально рассчитанную температуру подачи в системе теплого пола. при повышении установленной температуры в аварийном случае термостат выключит циркуляционный насос.
Монтаж
Модуль IsoTherm может быть подключен к коллектору слева и справа, смесителем вверх или вниз посредством накидных гаек с плоскими уплотнениями. Компактные размеры модуля позволяют его монтаж в коллекторном шкафу. Между коллектором и модулем рекомендуется установка запорной арматуры для облегчения промывки/заполнения системы теплого пола.

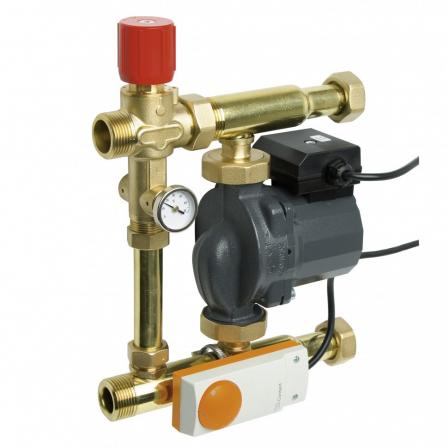

Коллекторный регулирующий модуль | ISOTHERM
Уважаемые покупатели цены на сайте могут отличаться, уточняйте у менеджеров компании.
Тел.:8-922-207-01-1735500 ₽
в наличии
Готовый к монтажу модуль ISOTHERM для регулирования теплого пола мощностью до 15 кВт.
Количество товара Модуль ISOTHERM 30-50 без насоса Watts 10028936
Артикул: 10028936 Категория: Котлы Метка: Watts
- Описание
Описание
Готовый к монтажу, компактный регулирующий модуль ISOTHERM 30-50 без насоса Watts для систем напольного отоп ления теп ловой мощностью до 15 кВт. Функция автономной циркуляции (засчет байпаса). Поставляется с готовым электрическим подключением насоса и ограничителем температуры. Накидные гайки с плоским уплотнением для монтажа с обеих сторон на 1″ коллекторных патрубков. Прошел тест на давление, упакован в коробку.
Принцип работы:
Температура подачи теплого пола (3) устанавливается на рукоятке термостатического смесительного
клапана и постоянно отслеживается помещенным в теплоноситель чувствительным элементом смесителя.
Отклонения от заданной температуры моментально компенсируются за счет изменения пропускного сечения клапана и пропуска необходимого количества теплоносителя.
Теплоноситель из подающего трубопровода контура котла (1) смешивается перед всасывающим патрубком циркуляционного насоса с водой из обратного контура теплых полов (4) в пропорции, необходимой для поддержания выставленной на рукоятке температуре подачи. После чего большая часть
теплоносителя поступает в петли теплого пола (3). Часть смешанной воды возвращается в обратный
трубопровод котлового контура (2) либо циркулирует через байпас. Термометр на байпасе показывает
реальную температуру теплоностиля в подаче теплого пола.
Модуль оснащен аварийным термостатом (6), на котором устанавливается температура, превышающая на 7 -10 С установленную на смесителе температуру подачи теплого пола (3). Аварийный термостат отключит насос модуля IsoTherm (5), если температура подачи теплого
Документация:
Руководство по эксплуатации регулирующего коллектороного модуля Isotherm
Брошюра Модуль Isotherm
Декларация соответствия на насосные модули и узлы подмеса до 20.
08.2025
