Измерение уровня жидкости: Основные характеристики приборов измерения уровня жидкости

Всё про уровень жидкости в резервуаре: измерение, приборы и т.д.

Уровень жидкости — это положение поверхности жидкости, находящейся выше или ниже нулевой точки, относительно которой проводятся измерения. Нулевая точка в измерении уровня обычно является начальной точкой отсчета при выполнении измерений.

Базовая линия или нулевая точка, находящаяся на уровне дна резервуара

Рекомендуем изучить каталог приборов для измерения уровня.

Для чего измереют уровень

Измерение уровня нужно для того, чтобы обеспечивать заранее заданный стандарт обслуживания для устройства. Отклонения от необходимого уровня могут вызвать сбои в работе и даже вывод устройства из эксплуатации.

Каждый автовладелец хоть раз в жизни измерял уровень масла при помощи ручного щупа, который представляет из себя тонкий длинный металлический объект с отметкой, определенной производителем автомобиля, соответствующей необходимому количеству масла в баке.

В промышленности применим тот же принцип, что и в измерении уровня масла в автомобиле, т. к. сложные устройства от малых до огромных габаритов требуют соблюдения заранее определенного уровня какой-либо жидкости: воды, нефтепродукта, особого химического раствора и т.д. В результате измерений уровня получают информацию, необходимую для безопасной и эффективной эксплуатации завода. На некоторых заводах измерение уровня жидкости помогает оценить объемы сырья для переработки, объемы израсходованных закончившихся продуктов и объемы накопившихся при складировании отходов.

Измерение уровня жидкости в резервуаре всегда является вертикальным измерением. В данном случае измерением уровня будет высота жидкости или высота, на которую поднялась поверхность жидкости над донной плоскостью резервуара.

Базовая линия может находится с таким же успехом и наверху резервуара. В зависимости от того, где находится базовая линия, возможны различные виды непосредственного измерения уровня. Если за базовую линию принят уровень донной плоскости резервуара, то измерения уровня могут осуществляться, от донной части резервуара до поверхности жидкости; и это будет называться измерением высоты заполненного пространства в резервуаре. Если базовая линия находится наверху резервуара, измерение может проводится вне жидкости, от поверхности жидкости до верхней точки резервуара; обычно это называется измерением свободного или незаполненного объема в резервуаре (над поверхностью жидкости). Различие между измерением уровня жидкости заполненного объема и измерением свободного объема проиллюстрировано на рисунке ниже.

Два типа измерения уровня жидкости с непосредственным отсчетом

Методы измерения уровня жидкости

Существует два основных метода измерения уровня жидкости: непрерывное измерение и определение уровня при достижении заранее заданного значения.

Приборы, с помощью которых осуществляется непрерывное измерение уровня непрерывно выдают числовые показания уровня. Это позволяет осуществлять непрерывный контроль за уровнем.

Иногда, необходимо отслеживать только уровни, достигшие критических точек. Подобный тип измерения уровня нередко называется определением уровня в системе с уставками. Когда уровень жидкости достигает уставки, прибор приводит в движение рычажный механизм или включает реле, после чего начинается осуществление корректировки или регулировки.

Щуп для измерения уровня жидкости вероятно самый простой и известный прибор измеряющий уровень

Поплавковый уровнемер наполовину погружен в жидкость, наполовину находится над поверхностью жидкости

Ультразвуковой уровнемер это прибор, измеряющий уровень, который является счетчиком непрямого действия

Радиоактивный уровнемер это прибор, измеряющий уровень жидкости, в котором управляемый пучок радиации посылается от одной стороны емкости к другой

Барботажная труба несложная система измерения уровня для открытых емкостей. Она работает на основе вытеснения воздуха из трубы, которая погружена в жидкость

Контроль и измерение уровня в резервуарах

Для обеспечения безопасной и надежной работы различных технологических процессов необходимо предъявлять повышенные требования к датчикам уровня, используемых для измерения уровня в резервуарах и контроля за предельным уровнем. Уровнемеры в резервуарах используются для непрерывного контроля поверхности измеряемой среды, её «зеркала».

В зависимости от решаемой задачи уровнемеры обладают разной чувствительностью и точностью. Изначально датчики уровня в резервуарах позволяют измерять уровень продукта в резервуаре, но и при известных габаритах резервуара пересчитывать значение уровня в объем или вес продукта. Сигнализаторы уровня используются для контроля за точкой, в которой размещается их чувствительный элемент.

Использование информации, получаемой от датчиков уровня и датчиков предельного уровня, является основным элементом в системах по учету парков резервуаров, а также надежного и своевременного управления за запасами исходного сырья или готового продукта.

При коммерческом учете продукта предъявляются повышенные требования к точности используемых датчиков уровня, особенно в случае измерения уровня в больших резервуарах, где погрешность +/-5 мм даёт значительную ошибку измеряемого объема, поэтому рекомендуется использование оборудование с разрешением 0,1 мм и точностью +/-1 мм.

Постоянное измерение уровня продукта в резервуарах позволяет постоянно следить за количеством продукта и вовремя восполнять его запасы для предотвращения простоя производства. Также сигнализаторы уровня в резервуарах позволяют защитить оборудование от режима «холостого» хода.

Для обеспечения безопасности применение уровнемеров и датчиков предельного уровня, позволяют предотвратить при заполнении емкости её переполнения с разливом, при хранении контролировать утечки, например опасного и едкого продукта с последующим проведением дорогостоящих работ по уборке и дезактивации территории после разлива.

Также при использовании в технологических процессах иногда требуется использование промежуточных емкостей циклически заполняющихся и опустошающихся. Использование уровнемеров или сигнализаторов уровня позволяет организовать автоматизировать данный процесс с регулированием уровня измеряемого продукта в резервуаре.

От преобразователя уровня в автоматизированную систему управления или на устройство регулирования передаётся аналоговый сигнал по току 4-20 мА, пропорциональный измеренному значению уровня, от сигнализатора предельного уровня передается сигнал дискретного типа.

Уровнемеры по принципу действия делятся на контактного и бесконтактного типа. Как следует из названия уровнемеры контактного типа имеют непосредственный контакт с измеряемой средой. Уровнемеры бесконтактного типа непосредственно не соприкасаются с средой измерения. Сигнализаторы уровня относятся к приборам контактного типа.

Резервуары с измеряемым продуктом могут быть различного размера и формы, но при измерении объема в резервуарах с нелинейными размерами использование уровнемеров затруднительно. Для измерения объема в сферических ёмкостях, ёмкостей с цилиндрическими стенками и дном необходимо использовать специализированную градуировочную таблицу.

Для непрерывного контроля и измерения уровня в резервуарах, можно применять следующие датчики уровня в резервуарах. Уровнемеры позволяют непрерывно контролировать уровень в резервуарах и с помощью выходного сигнала 4-20 мА передавать информацию удаленно посредствам GSM-модема на любой компьютер, контроллер АСУТП или на вторичный регистрирующий прибор, на котором будет отображаться уровень в резервуарах в режиме реального времени.



Радарный уровнемер Pilotrek

В основе принципа работы преобразователя уровня лежит измерение времени, за которое микроволновый импульс с высокой частотой проходит от излучателя преобразователя уровня до поверхности продукта, и отразившись, вернется обратно. Для данного вида измерения важна диэлектрическая проницаемость продукта измерения. Прибор применяется для измерения уровня различных жидких веществ.



Ультразвуковой уровнемер Easytrek

Принцип работы ультразвукового преобразователя уровня основан на измерении времени, необходимого для пролета акустического сигнала генерируемого излучателем прибора и отраженного от поверхности измеряемой среды и принятого все тем же излучателем преобразователя уровня. Преобразователь уровня фактически измеряет время пролета с генерируемого акустического сигнала, необходимое для пролета его до поверхности среды и обратно.

Для данного вида измерения важно, чтобы излучатель и измеряемый продукт были перпендикулярны. Прибор применяется для измерения уровня различных жидких и сыпучих веществ.

Микроволновый уровнемер Microtrek

Принцип работы микроволнового преобразователя уровня основано на на генерации преобразователем уровня высокочастотных электромагнитных импульсов, распространяясь по зонду или волноводу отражаться от поверхности раздела фаз (измеряемый продукт — газовая среда), где происходит значительное и резкое изменение диэлектрической постоянной. Это изменение и считается электроникой прибора как уровень продукта. Излучаемые прибором электромагнитные импульсы имеют, низкую мощность и распространяются вдоль металлической направляющей, что позволяет избежать потерь энергии импульса. Это позволят допустить что амплитуда распространяемого и отражаемого импульса одинаковая и не зависит от применяемого типа зонда и его длины.

Для данного вида измерения важна диэлектрическая проницаемость продукта измерения. Прибор применяется для измерения уровня различных жидких и сыпучих веществ.

Емкостной уровнемер Nivocap

Работа емкостного преобразователя уровня основана на принципе изменения емкости конденсатора, который образуется с одной стороны измерительным зондом (прибора), с другой стороны опорным зондом, которым обычно является проводящая стенка емкости или дополнительно установленный опорный зонд. Изолятор-диэлектриком конденсатора в таком случае будет являться продукт измерения. В зависимости от уровня продукта, емкостные датчики уровня будут изменять емкость конденсатора, значение которого оборудование преобразует в аналоговый выходной сигнал 4-20мА. Стенка емкости, в которую установлен прибор, должна быть из легко проводящего материала (металлическая) и должна располагаться строго параллельно зонду прибора. При не соблюдении этих требований, необходимо использовать прибор с ответным зондом.

При первом применении уровнемера необходимо провести его калибровку на пустой емкости и на полностью заполненной емкости для определения преобразователем уровня необходимых параметров измерения уровня. Зонд прибора имеет исполнение с полностью изолированное для жидких и некоторых сыпучих сред и частично изолированное — только для сыпучих сред.

Гидростатический уровнемер Nivopress D

Преобразователи уровня гидростатического принципа действия используются для непрерывного контроля за уровнем гидростатического столба жидкости, находящегося в емкости. Следует учитывать, что зная заранее плотность среды, электроника прибора позволяет пересчитывать измеренное значение давления в высоту измеряемого в емкости столба жидкости. Конструкция датчика имеет в своем составе мембрану, которая соединена с сенсорным элементом, работающим в зависимости от модификации датчика либо на полупроводниковомпринципе действия, либо на емкостном принципе действия. Вам необходимо принять к сведению, что размещать преобразователь уровня необходимо максимально ближе ко дну резервуара, для уменьшения зоны не чувствительности уровнемера и увеличения рабочего диапазона измерения датчиком уровня. Прибор применяется для измерения уровня различных жидких веществ.

Скважинный уровнемер Nivopress N

Скважинный преобразователь уровня разработан и используется для измерения параметра гидростатического давления столба измеряемой жидкости различной высоты, который не должен превышать заводскую калибровку прибора. Имея измеренное значение давления контролируемого столба жидкости, и зная ее плотность, электроника скважинного преобразователя уровня позволяет пересчитывать измеренное давление в измеряемую высоту этого столба жидкости (плотность применяется равной 1000 кг/м3). Конструктивно, данные датчики имеют в своем составе мембрану, которая соединена с сенсорным элементом, работающим либо на емкостном, либо на полупроводниковом принципе. Так как принцип работы прибора позволяет измерять уровень продукта только выше мембраны преобразователя уровня, то для уменьшения значения «мертвой», не измеряемой зоны, гидростатический датчик уровня желательно размещать максимально ближе от дна емкости. Прибор применяется для измерения уровня различных жидких веществ.

Магнитострикционный уровнемер Nivotrack

Принцип действия магнитострикционного преобразователя уровня следующий: внутри полой направляющей находится волновод, который образует катушку и по которой проходят импульсы тока. Поплавок передвигается по направляющей и в нем размещен магнит. Перемещающийся по волноводу магнит и возникающие магнитные токовые поля генерируют импульсы продольной деформации, которые распространяются по волноводу и измеряемые пьезоэлементом, конструктивно расположенным в центре. Электроника датчика анализирует измеренные значения, измеряет время распространения этих импульсов и позволяет преобразовывать эти измеренные значения в выходной токовый сигнал 4-20 мА. Прибор применяется для измерения уровня различных жидких веществ.

Поплавковый магнитный указатель уровня с байпасной камерой Nivoflip

Использование этого преобразователя уровня позволяет непрерывно и визуально следить за уровнем жидкого продукта размещаемого в закрытых или открытых резервуарах, в емкостях с избыточным давлением. Установка байпасной (измерительной) камеры вплотную к емкости осуществляется по принципу сообщающихся сосудов, при этом создаются одинаковые условия и в измерительной камере и в емкости с измеряемым продуктом. Конструктивно поплавок оснащается системой с постоянным магнитом, по средством которого осуществляется передача измеренных значений уровня на размещенный на корпусе сигнализатора локальный индикатор. Используемая система магнитов в поплавке зависит от выбранного способа индикации, указываемого при заказе прибора. Индикация может либо активизировать флажковые магнитные пластины, которые соответствуют уровню измеряемой жидкости, либо осуществляют взаимодействие с магнитный удаленным цифровым указателем. Снимать показания можно визуально в соответствии от положения вертикально расположенных флажков, или при заказе такой модификации, снимать информацию с локального индикатора. Прибор применяется для измерения уровня различных жидких веществ.

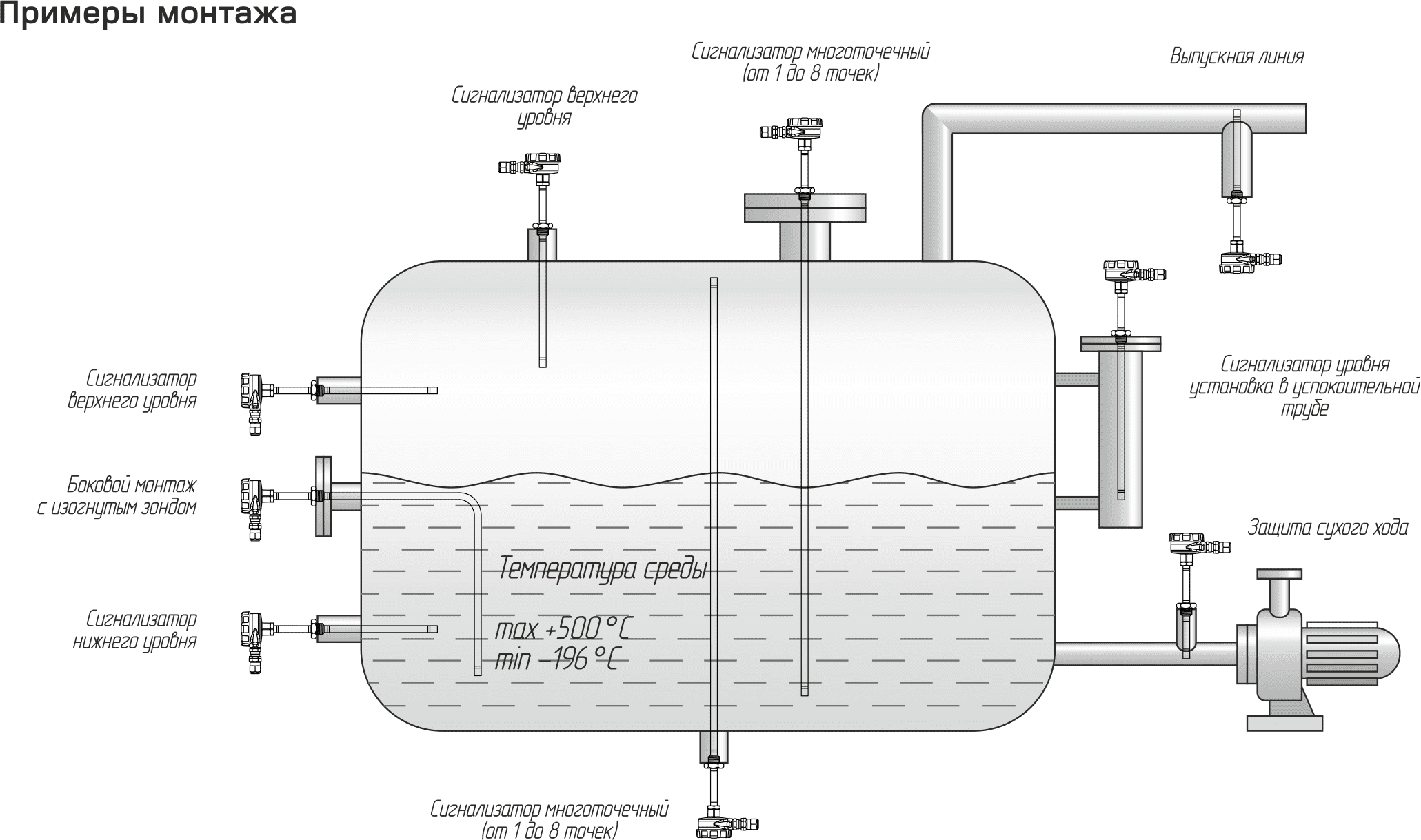

Для сигнализации о переполнении или опустошении резервуаров, можно использовать следующие датчики предельного уровня в резервуарах. Сигнализатор уровня в резервуаре при достижении определенной точки срабатывания, будет замыкать или размыкать реле, которое будет заведено на механизм, который будет отключать или включать подачу в резервуар, или предупреждать звуковым сигналом.

Магнитный поплавковый сигнализатор уровня Nivopoint

В основе метода поплавкового измерения, как видно из названия, является поплавок (или несколько поплавков). Внутри поплавка, перемещаемого по направляющей, расположен магнит который переключает микропереключатели, меняя свое состояние. Для агрессивных сред возможно использование сигнализатора уровня с покрытием металлической направляющей фторопластовым покрытием и материалом самого поплавка из фторопласта PVDF.

Одной из важных характеристик поплавкового сигнализатора предельного уровня является высокая точность срабатывания по измерению уровня ± 1 мм. Количество точек может быть не более 5 шт на одной направляющей и с удлинением не более 3 метров. Область применения описываемого метода широкая. Но к недостаткам метода поплавкового измерения уровня можно отнести его невозможность работы в средах с образованием налипания, отложений осадка и примесей на поплавке и направляющей, не возможность надежной работы средах вызывающих коррозию поплавка и коррозию направляющей (необходимость применения версии прибора с покрытием). Поплавковый метод сигнализации уровня может также успешно использоваться для контролирования уровня сильно пенящихся продуктов. Обычно рассматриваемый сигнализатор уровня широко применяется при контроле за уровнем топлива (светлых нефтепродуктов), легких нефтепродуктов, химически агрессивных жидкостей и различных масел в относительно небольших по высоте емкостях и цистернах в различных технологических процессах.

Магнитный сигнализатор уровня Nivomag

Измерение предельного уровня продукта в емкости с использованием поплавковый метода измерения уровня является одним из наиболее простым и дешевым методом измерения предельного уровня продукта. Металлический поплавок размещается на одном конце штанги датчика, на другом его конце установлен магнит, перемещение поплавка в продукте вызывает перемещение магнита, который через герметичную стенку датчика управляет герконовым релейным выходом с памятью положения. Шарнирный механизм с частью штанги с магнитом может быть предварительно защищен от агрессивного воздействия продукта дополнительно устанавливаемым силиконовым колпачком.

Главным преимуществом использования датчика является его простота в использовании, отсутствия питания и высокую надежность. Релейный выход прибора работает в режиме переключающегося типа.

Поплавковый сигнализатор уровня Nivofloat

Поплавковый выключатель NivoFLOAT является наиболее простым прибором для сигнализации о переливе. Наиболее распространенное применение данного прибора это защита насоса от сухого хода, а также управление его работой (отключение при достижении верхнего уровня и его включение при достижении верхнего положения)

Поплавковый выключатель NivoFLOAT бывает двух видов:

• круглой формы — для применения в продуктах без возможности налипания на корпус
• грушевидной формы — для применения в сточных водах, где возможно налипание продукта измерения на корпус прибора.

Емкостной сигнализатор уровня Nivocap CK

В основе принципа работы датчика уровня ёмкостного принципа лежит так называемый принцип изменения ёмкости образовываемого проводимой стенкой или опорным зондом и измерительным зондом конденсатора. В качестве диэлектрика изолятора в этом конденсаторе выступает непосредственно продукт измерения. В зависимости от уровня продукта, будет изменяться емкость конденсатора. На основе измеренного значения электроника прибора осуществляет управление дискретным релейным выходом.



Вибрационный сигнализатор уровня Nivoswitch

При работе сигнализатора происходят колебания вибрирующей части вилки, имеющие в свободном состоянии (на воздухе) и при погружении прибора в продукт разные резонансные частоты колебания. Микроконтроллер установленный в сигнализаторе следит за частотой колебания и управляет, в зависимости от исполнения прибора, релейным, транзисторным или аналоговым выходом. Резонансная частота колебания на которую реагирует микроконтроллер позволяет использовать прибор на разные продукты с плотностью не менее 10 кг/м3.

Кондуктивный сигнализатор уровня Nivocont K

Работа сигнализатора уровня основана на принципе электропроводности жидкости с допустимой проводимостью не менее 10 мкСм/см. Для контроля уровня электроды сигнализатора погружаются в ёмкость, которые вместе с его стенкой, если она сделана из проводящего материала или дополнительного опорного электрода являются контактами в общей электрической цепи.

Для консультации связывайтесь с нашими специалистами по телефону 8(495) 960-28-32 или отправляйте запрос на электронную почту [email protected]

Измерение уровня

Датчики измерения уровня, являющиеся неотъемлемой частью управления процессами во многих отраслях промышленности, делятся на два основных типа. Датчики предельного уровня используются для отметки одной дискретной высоты жидкости – заданного уровня. Как правило, датчики этого типа функционируют как сигнал тревоги высокого уровня, сигнализирующий о состоянии переполнения, или как маркер состояния сигнала тревоги о низком уровне. Датчики непрерывного уровня

являются более сложными и могут обеспечивать контроль уровня всей системы. Они измеряют уровень жидкости в определенном диапазоне, а не в одной точке, выдавая аналоговый выходной сигнал, который напрямую коррелирует с уровнем в сосуде. Для создания системы управления уровнем выходной сигнал подключается к контуру управления технологическим процессом и к визуальному индикатору.

Узнайте больше об измерении уровня

Что такое поплавковый выключатель?

В этих точечных датчиках уровня магнитный поплавок движется вместе с поверхностью жидкости, приводя в действие герметично закрытый «геркон» в штоке. Простая, не требующая особого ухода конструкция легко устанавливается; сводит к минимуму удары, вибрацию и давление; и работает с различными носителями. Герконовый переключатель может быть однополюсным, однонаправленным (SPST) или однополюсным, двухпозиционным (SPDT).
Бесконтактные ультразвуковые датчики для измерения уровня
Эти датчики включают процессор аналоговых сигналов, микропроцессор, переключатели диапазона двоично-десятичных чисел (BCD) и схему выходного драйвера. Передаваемые импульсы и стробирующий сигнал от микропроцессора направляются через процессор аналоговых сигналов к датчику, который направляет ультразвуковой луч на поверхность жидкости. Датчик обнаруживает эхосигнал от поверхности и направляет его обратно в микропроцессор для цифрового представления расстояния между датчиком и уровнем поверхности. Благодаря постоянному обновлению полученных сигналов микропроцессор вычисляет усредненные значения для измерения уровня жидкости.

При работе с непрерывным датчиком микропроцессор преобразует усредненное значение в аналоговый сигнал 4–20 мА, линейно зависящий от уровня жидкости. Когда эхосигнал от уровня не возвращается к датчику в течение 8 секунд, выходной сигнал системы падает ниже 4 мА, указывая на состояние низкого уровня или пустую трубу. В точечном датчике микропроцессор сравнивает усредненное значение с настройкой переключателя BCD и включает выходное реле для индикации высокого или низкого уровня. Потеря сигнала более 8 секунд обесточивает реле и восстанавливает их исходное состояние. Электроника включает задержку в полсекунды, которая минимизирует эффекты поверхностной турбулентности.

Контактные ультразвуковые датчики для измерения уровня
Ультразвуковое устройство с низким энергопотреблением внутри этих датчиков измеряет уровень жидкости в определенной точке. Контактные ультразвуковые датчики, состоящие из полевого датчика и встроенного полупроводникового усилителя, не имеют движущихся частей и не требуют калибровки. Как правило, они оснащены клеммными колодками для подключения источника питания и внешних устройств управления. Ультразвуковой сигнал пересекает полудюймовый зазор в датчике, управляя переключением реле, когда зазор содержит жидкость. Уровень чувствительности находится посередине зазора для горизонтально установленных датчиков и вверху зазора для вертикально установленных датчиков. Когда жидкость опускается ниже этого уровня, ультразвуковой сигнал ослабевает и в конечном итоге переключает реле в исходное состояние.

Эти датчики используются в сосудах или трубопроводах для автоматического управления насосами, электромагнитными клапанами и сигнализаторами высокого/низкого уровня. Два потребуются для заполнения и опорожнения резервуаров, а также для измерения объемов жидкости. Совместимы с большинством жидкостей, на них не влияют покрытия, прилипшие капли, пена и пар. Однако сильно аэрированные жидкости и жидкости, достаточно вязкие, чтобы забить зазор датчика, могут вызвать проблемы.

Емкостные датчики уровня
Как и ультразвуковые датчики, емкостные датчики могут выполнять точечное или непрерывное измерение уровня. Они используют датчик для отслеживания изменений уровня жидкости в резервуаре, преобразуя выходной сигнал в емкостные и резистивные значения, которые преобразуются в аналоговые сигналы. Зонд и стенка сосуда приравниваются к двум обкладкам конденсатора, жидкость к диэлектрической среде. Поскольку сигнал исходит только от изменений уровня, накопление материала на зонде не оказывает никакого влияния. Непроводящие жидкостные сосуды могут диктовать двойные датчики или внешнюю проводящую полоску.

Зонд, который может быть жестким или гибким, обычно использует токопроводящий провод с тефлоновой изоляцией. Использование нержавеющей стали в качестве основного металла зонда обеспечивает дополнительную чувствительность, необходимую для измерения непроводящих, гранулированных жидкостей или жидкостей с низкими диэлектрическими свойствами (диэлектрическая проницаемость менее 4). Гибкие датчики следует использовать, когда недостаточно места для жесткого датчика или в приложениях, требующих очень большой длины. Жесткие датчики обеспечивают более высокую стабильность, особенно в турбулентных системах, где раскачивание датчика может вызвать колебания сигнала.

Выберите правильное оборудование для измерения уровня для вашего применения

Бесконтактные ультразвуковые датчики уровня
Благодаря возможностям питания и программирования, возможностям связи RS-232 или RS-485, калибровке с помощью кнопок и температурно-компенсированной сигнализации, ультразвуковые датчики уровня серии LVU40 обеспечивают еще одно измерение гибкости для непрерывного бесконтактного измерения. измерение уровня жидкости. Обладая высокой точностью во всем диапазоне от 0,3 до 18,3 м (от 1 до 60 футов), они включают фильтрацию, которая практически устраняет ложные эхо-сигналы от периферийных препятствий. В сочетании с ПЛК (программируемый логический контроллер) или контроллером серии OMEGA CNi их можно использовать для измерения предельного уровня.

Радарные уровнемеры
В приложениях, требующих бесконтактного измерения уровня жидкости, недорогой радарный уровнемер LVRD500 является логическим продолжением ультразвуковых датчиков. Они идеальны там, где пар, пыль или вспенивающаяся поверхность препятствуют проведению ультразвуковых измерений. Их радарный датчик использует технологию микроволновых импульсов для отслеживания целевых жидкостей от кончика антенны до дна резервуара. Эта усовершенствованная обработка сигнала «эхо-маркера» обеспечивает надежную непрерывную форму импульса, не зависящую от условий окружающей среды. Доступны модели RS-232 и RS-485. Карманные инфракрасные термометры чрезвычайно компактны. Обычно они достаточно малы, чтобы носить их в кармане рубашки.

Поворотный лопастной датчик уровня для сухих материалов
Совместим со многими гранулированными, гранулированными и порошкообразными веществами, поворотные лопастные датчики уровня серии LVD-800 используют запатентованную магнитную технологию, которая делает безотказный мониторинг бункеров, бункеров, силосов и резервуаров реальностью. Микроконтроллер с самодиагностикой постоянно отслеживает вращение вала и монтажной пластины двигателя, немедленно реагируя на присутствие материала, механические или электрические неисправности. Магнитное зондирование позволяет избежать проблемы загрязнения, присущей оптическим системам. В поворотной крышке отсутствуют болты, есть 2 входа для кабелепроводов, а у большинства моделей есть индикатор состояния. Высокотемпературные модели рассчитаны на 399°С (750°F). А — небольшой недорогой инфракрасный датчик. Они уникальны тем, что имеют автономный источник питания и производят выходной сигнал, имитирующий датчик термопары.

Емкостные измерительные датчики
Способные выдерживать высокие температуры и давления и невосприимчивые ко многим агрессивным веществам, датчики уровня серии LV3000/4000 обеспечивают надежные непрерывные измерения уровня в сложных условиях. Они подходят для жидкостей, паст и некоторых твердых тел, как проводящих, так и непроводящих, не имеют движущихся частей и просты в установке. После выпрямления и фильтрации поступающей мощности, генерации радиочастотного сигнала и расчета изменений тока электронная схема выдает двухпроводной выходной сигнал от 4 до 20 мА, пропорциональный уровню процесса. Удобные настройки нуля и диапазона позволяют пользователю учитывать такие переменные, как тип среды, размеры сосуда, длину стержня и положение установки. Если датчик из нержавеющей стали будет использоваться вблизи проводящей стенки сосуда, модель с изоляцией из ПТФЭ предотвратит короткое замыкание.

Часто задаваемые вопросы

Выбор датчика измерения уровня
Убедитесь, что у вас есть ответы на следующие ключевые вопросы перед выбором измерителя уровня, контроллера на любом другом приборе для измерения уровня:

1. Вы измеряете жидкость или твердое вещество?
2. Каковы диапазоны температуры и давления приложения?
3. Требуется ли точечный уровень или непрерывное измерение?
4. Какой диапазон измерения уровня вам нужен?
5. Является ли измеряемый материал электропроводным?
6. Будет ли материал налипать или накапливаться на поверхностях?
7. Возникают ли турбулентность, пена или пар на поверхности жидкости?
8. Вам нужно контактное или бесконтактное измерение уровня?
9. Какой тип выхода вам нужен — аналоговый, релейный, цифровой дисплей и т. д.?

• Что такое измерение уровня
• Типы оборудования для измерения уровня
• Часто задаваемые вопросы об измерении уровня

Измерение уровня жидкости • контроль уровня Инновации • Fluid Handling Pro

Контроль уровня жидкости — это механизм, устройство или система, которые контролируют, сравнивают и регулируют уровень жидкостей или газов в процессе до заданного значения. Измерение уровня определяет положение уровня относительно верхней или нижней части резервуара для хранения технологической жидкости или бункера. Контроль и измерение уровня необходимы для обеспечения безопасности и рентабельности промышленных процессов.

Что такое контроль уровня?

Измерение уровня — это измерение уровня жидкости, мера высоты называется уровнем. Измерение уровня имеет важное значение в процессе, обеспечивающем безопасность. Измерение уровня подразделяется на уровни «сверху вниз» и «снизу вверх».

Измерение сверху вниз не подвержено утечкам, и его можно считать процессом с меньшей утечкой. Измерение сверху вниз может контактировать с жидкостью, а измерение снизу вверх обеспечивает контакт с технологической жидкостью. Измерение уровня выполняется не только для жидкостей; он также используется для измерения газов и твердых тел.

Прямое измерение уровня

Прямое измерение уровня — простой процесс; это измерение основано на физических принципах, таких как движение жидкости, поплавки и тепловые свойства.

Косвенное измерение уровня

Косвенное измерение уровня выполняется путем измерения других величин, таких как объем. Этот метод измеряет уровень путем определения других параметров, таких как давление, вес или температура.

Измерение и контроль уровней жидкости

Точное и точное измерение и мониторинг уровней жидкости требует выбора правильной методики для целевого сосуда. Как правило, существует шесть методов измерения и контроля уровня жидкости, а именно:

• Непрерывные поплавковые датчики уровня
• Преобразователи перепада давления
• Радарные уровнемеры
• Ультразвуковой уровнемер
• Тензодатчики
• Радиочастота

Непрерывные поплавковые датчики уровня

Эти датчики уровня работают с помощью поплавка, подвешенного в жидкости к стержню, что-то вроде щупа, который посылает вибрацию по стержню к датчику.

Датчики перепада давления

Датчики перепада давления можно использовать для определения уровня жидкости путем определения разницы напора между портом низкого давления и портом высокого давления в его обычной конфигурации.

Радарные уровнемеры

Радар — это бесконтактный метод, при котором электромагнитный импульс отражается от поверхности жидкости и измеряется время, необходимое для возвращения к датчику.

Ультразвуковой уровнемер

Как и радар, ультразвуковые датчики менее чувствительны к характеристикам среды и конструкции судна.

Тензодатчики

Тензодатчик представляет собой датчик, который измеряет вес, механическую силу или нагрузку и создает выходной сигнал, который передает данные для экстраполяции на уровень жидкости.

Радиочастота

Радиочастотная технология использует электрические характеристики конденсаторов в сосуде для отображения контуров поверхности.

Датчики уровня жидкости

Датчики уровня жидкости или датчики уровня жидкости используются для контроля и регулирования уровня определенного свободно текущего вещества в пространстве. Эти вещества обычно жидкие; однако датчики уровня жидкости также можно использовать для контроля твердых веществ, таких как порошки. Существует множество различных типов датчиков уровня жидкости, и они имеют несколько применений.

Базовые датчики уровня жидкости могут определять точку, в которой уровень жидкости падает ниже минимального или поднимается выше максимального уровня. Многие датчики уровня жидкости могут отображать конкретное количество жидкости в контейнере относительно минимального/максимального уровня для непрерывного измерения объема.

Датчики уровня жидкости — это датчики, используемые для определения уровня жидкости или границы раздела между жидкостями, такими как вода и масло или твердые частицы. Эти датчики также могут быть определены как преобразователи или интегрированные системы с инструментами и возможностями управления. Этот тип датчика уровня жидкости является одним из наиболее важных датчиков и играет важную роль в различных промышленных и бытовых приложениях.

Технологии измерения уровня

Наиболее простым промышленным устройством измерения уровня является смотровое стекло, ручной подход к измерению, не лишенный своих ограничений. Материал, используемый для обеспечения прозрачности, может выйти из строя с последующим воздействием на окружающую среду, опасными условиями для персонала, пожаром и взрывом. Уплотнения склонны к протечкам, закрывая видимый уровень, и их быстро заменяют более совершенные технологии.

К другим устройствам определения уровня относятся устройства, основанные на удельном весе, физическом свойстве, наиболее часто используемом для определения уровня поверхности. Простой поплавок с удельным весом между технологической жидкостью и паром свободного пространства будет плавать на поверхности, точно следуя своим характеристикам. Измерения гидростатического напора также широко использовались для определения уровней.

Когда речь идет о более сложных физических принципах, новые технологии часто используют высокопроизводительные компьютеры для выполнения расчетов. Для этого требуется отправка данных с датчика в систему управления или мониторинга. Практические форматы выходных сигналов преобразователя для компьютерной автоматизации представляют собой токовые петли, аналоговые напряжения и цифровые сигналы. Аналоговые напряжения просты в настройке и работе, но могут иметь серьезные проблемы с шумами и помехами.

Типы промышленных датчиков уровня

Точечное измерение уровня

Емкостные датчики уровня

Емкостные датчики уровня работают с использованием зонда для проверки изменений уровня. Эти изменения уровня преобразуются в аналоговые сигналы. Чаще всего обследования состоят из проводки с тефлоновой изоляцией.

Оптические датчики уровня

Оптические датчики работают на основе изменения пропускания инфракрасного света, излучаемого ИК-светодиодом. Используя высокоэнергетический ИК-диод и методы импульсной модуляции, можно уменьшить помехи от производимого света.

Датчики непрерывного измерения уровня

Промышленные ультразвуковые датчики уровня

Промышленные ультразвуковые датчики также используются для определения уровня вязких жидких веществ и объемных материалов. Они работают, испуская и получая ультразвуковые волны примерно от 20 до 200 кГц.

Радарные (микроволновые) датчики

Работа радарных или микроволновых датчиков аналогична ультразвуковым. Но импульсы распространяются со скоростью света. Повторяемость и надежность могут быть преувеличены, но на этот раз из-за диэлектрической проницаемости жидкости.
