Кабель нагревательный резистивный: Резистивный или саморегулирующийся кабель?

Обзор типов резистивного нагревательного кабеля

Резистивный греющий кабель получил свое название от английского слова resistance (с английского – сопротивление). Резистивный кабель это проводник с постоянным сопротивлением, окруженный изоляцией. Проводником служит одна или две жилы, это и есть основной элемент резистивного кабеля.



Токопроводящую жилу покрывают специальной изоляцией в один или два слоя. На изоляционный материал наносится защитный экран – металлическая оплетка, которая служит для защиты от механических повреждений, а также в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.



При производстве резистивных нагревательных кабелей в качестве изоляционного материала используются исключительно фторполимеры. Это гарантирует высокую термостойкость до температур 300 °C, высокую гибкость, максимальную химическую стойкость, высокую механическую прочность, неограниченную стойкость к старению и максимальную прочность на пробой.

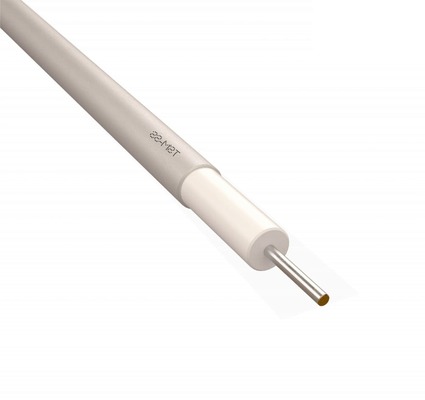

Применение резистивного кабеля eltherm с одной жилой считается самым оптимальным по затратам, так как он имеет относительно не высокую стоимость, удобен в монтаже, а также обладает преимуществами описанными выше.



Существует несколько способов подключения нагревательного кабеля к электрическому питанию.

Первый и самый простой – электрическое питание подключается с двух сторон одножильного кабеля. Эта схема подключения, так называемая “петля”, требует возвращать греющий проводник к точке его соединения.

Второй способ – “звезда”, напряжение 220 В.

Третий способ подключения – “треугольник”, напряжение питания 380 В.

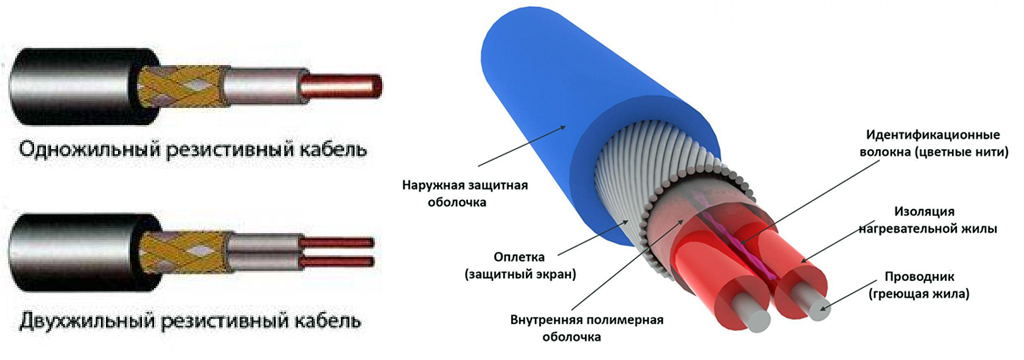

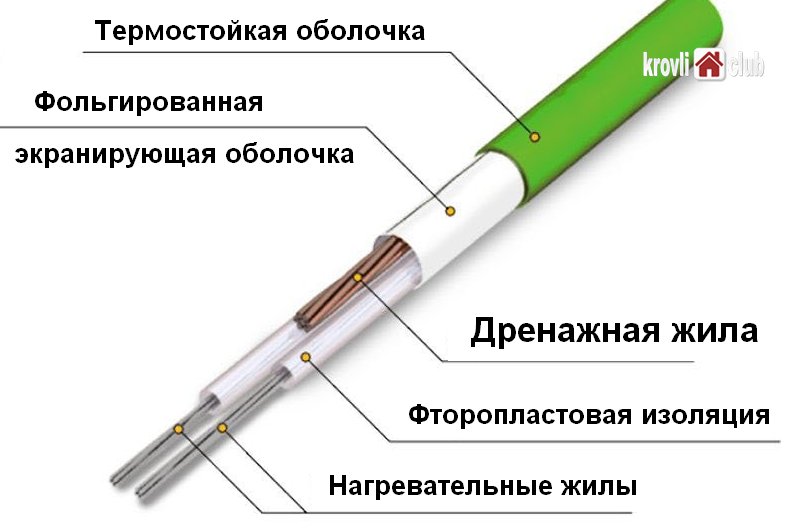

Конструкция с двумя жилами включает два токопроводящих провода. Электрический ток подается с одной стороны, а с другой стороны устанавливается муфта..



Компания eltherm специализируется на производстве резистивных нагревательных кабелей для высоких температур

и ленточных нагревателей с изоляцией из кварцевого или стекловолокна для температур до 800 °C. Кроме того, eltherm изготавливает параллельно соединяемые нагревательные кабели с проволокой высокого сопротивления для применения как во взрывоопасных так и в невзрывоопасных зонах.



Рассмотрим типы резистивного кабеля и их основные характеристики.



Монтаж данного нагревательного кабеля очень экономичен благодаря одностороннему подключению питания. Нагревательный кабель состоит из последовательности нагревательных зон (длина = шаг) и может отрезаться на необходимую длину секциями.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Пищевая промышленность
•  Защита от промерзания и поддержание температуры в насосах и т.д.

Номинальная удельная мощность: 10 Вт/м, 20 Вт/м, 30 Вт/м, 40 Вт/м.



Данные нагревательные кабели подходят для поддержания температуры до +150 °С. Высокая гибкость кабеля при температуре до -70 °С означает то, что он идеально подходит при использовании в промышленных рефрижераторах или в странах с очень суровым климатом.  Нагревательный кабель состоит из последовательности нагревательных зон (длина = шаг между контактами соединителя) и может отрезаться на необходимую длину.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Пищевая промышленность
•  Защита от промерзания и поддержание температуры в насосах и т.д
• . Система обогрева фильтров

Номинальная удельная мощность: 20 Вт/м, 30 Вт/м, 40 Вт/м.



Данные параллельные нагревательные кабели обеспечивают поразительную гибкость при использовании, благодаря тому, что их можно отрезать необходимой длины при сохранении постоянной мощности. Соединительный кабель не требуется, и ввод может осуществляться с одной стороны. Простой и быстрый монтаж, который позволяет экономить время и существенно сокращает асходы. Учитывая то, что для кабеля, уложенного на трубопроводе, возможна выходная мощность до 60 Вт/м, параллельный нагревательный кабель ELP особенно подходит для трубопроводов с высокими требованиями к выходной мощности, такими как технология промышленного процесса.

Термостойкая внешняя оболочка из PFA и высокая химическая стойкость PFA гарантирует долгий срок службы.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Строительство
•  Пищевая промышленность
•  Бумажная промышленность

 Номинальная удельная мощность: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.



Данные параллельные нагревательные кабели обеспечивают поразительную гибкость при использовании, благодаря тому, что их можно отрезать необходимой длины при сохранении постоянной мощности.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Строительство
•  Пищевая промышленность
•  Бумажная промышленность

Номинальная удельная мощность: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.



ELKM-A до 260 °C (изоляция из фторполимера)

Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Обогрев маленьких деталей
•  Может использоваться практически во всех  отраслях промышленности
•  Обогрев лопастей ротора
•  Обогрев мраморных плит

Номинальная удельная мощность до 30 Вт/м.

Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей. Мы рекомендуем нагревательный кабель ELKM-AE с защитной оплеткой AE для незащищенного использования в коррозионной среде.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Обогрев маленьких деталей
•  Может использоваться практически во всех  отраслях промышленности
•  Обогрев лопастей ротора
•  Обогрев мраморных плит

Номинальная удельная мощность до 30 Вт/м.



Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей.

Применение:

•  Сосуды, трубопроводы, клапаны
•  Обогрев маленьких деталей
•  Может использоваться практически во всех  отраслях промышленности
•  Обогрев матриц
•  Обогрев антенн
•  Среднетоннажные контейнеры

 Номинальная удельная мощность до 30 Вт/м.



Применение:

•  Электрообогрев контейнеров
•  Электрообогрев емкостей
•  Электрообогрев фильтров
•  Электрообогрев бункеров, труб, клапанов и насосов
•  Обогрев спутниковых антенн
•  Обогрев контейнеров для жидких грузов
•  Обогрев среднетоннажных контейнеров
•  Нагревательные колпаки
•  Воронки

Максимальная номинальная мощность до 30 Вт/м.



Данный нагревательный кабель специально спроектирован для защиты от промерзания и поддержания температуры даже в коррозионных средах.

Нагревательный кабель ELKM-AG-N подходит и одобрен для применения во взрывоопасных зонах. Высокая гибкость данного кабеля позволяет использовать его в целом ряде областей применения.

Применение, особенно во взрывоопасных зонах:

•  Электрообогрев контейнеров
•  Электрообогрев емкостей
•  Электрообогрев фильтров
•  Обогрев спутниковых антенн
•  Обогрев контейнеров для жидких грузов
•  Обогрев среднетоннажных контейнеров
•  Электрообогрев бункеров, труб, клапанов и насосов
•  Обогрев на лакокрасочных предприятиях
•  Нагревательные колпаки

Максимальная удельная мощность до 30 Вт/м.



Данная нагревательная лента с заводской концевой заделкой ELW-GN и изоляцией из стекловолокна специально разработана для обогрева приборов, механизмов и систем в некоррозионной среде; преимущественно используется для обогрева стеклянных приборов и систем, поверхность которых требует деликатного обращения.

Применение:

•  Обогрев приборов, механизмов и систем
•  Обогрев стеклянных приборов и систем,  поверхность которых требует деликатного  обращения.
•  Применение в лабораторных условиях

Выходная удельная мощность приблизительно 50 Вт/м.



 Данная нагревательная лента с заводской концевой заделкой ELW-VA специально разработана для обогрева приборов, механизмов и систем в коррозионной среде. Благодаря минимальным размерам, нагревательная лента при укладке плотно прилегает к поверхности. Шероховатые поверхности не могут повредить нагревательную ленту.

Применение:

•  Обогрев приборов, механизмов и систем
•  Применение в лабораторных условиях
•  Поддержание температуры в трубопроводах

Выходная удельная мощность приблизительно 50 Вт/м.

Резистивный кабель от производителя – УралСпецГрупп

Название кабеля происходит от слова resistance, что в переводе на русский означает сопротивление. Кабель представляет собой проводник с постоянным сопротивлением, окруженный изоляцией. При подаче электричества на проводник, кабель начинает греться равномерно по всей своей длине. Проводником в кабеле является одна или две стальных жилы, это и есть главный элемент резистивного кабеля. Поверх изоляции нанесена металлическая экранирующая оплётка, либо изоляция из высокотемпературной стеклонити, которая выполняет роль заземлителя, а так же является средством дополнительной защиты от механических повреждений. Верхним слоем одевается наружная защитная оболочка изготовляемая из различных материалов.

Узнать стоимость оборудования 222

Мы гарантируем сохранность Ваших персональных данных!

• нагревательная жила;

• изоляция из высокотемпературной стеклонити;

• оболочка из высокотемпературной стеклонити.

Мы можем предложить вам широкий выбор резистивных кабелей, при необходимости оказать помощь при выборе.

Провод для прогрева бетона ПНСВ

Резистивный кабель ПНСВ предназначен для нагрева бетонных конструкций, и является одним из самых популярных видов греющего кабеля. Резистивный провод ПНСВ широко применяется в самых различных областях, где необходим быстрый прогрев бетона. Изделие отличается низкой ценой, не отражающейся на качество продукции, которая достигнута благодаря дешевизне материалов — жила изготавливается из стали,  и массовому производству. Срок службы резистивного провода ПНСВ достигает 15-ти лет.

Общие характеристики резистивного провода ПНСВ

Предельно допустимая температура нагрева, °С	+80
Минимальная рекомендованная температура эксплуатации, °С	-15
Устойчивость к воздействию	вода, щелочные и солевые растворы
Предельный изгиб	не менее 5 наружных диаметров кабеля

Примечание:

При монтаже необходимо следить, чтобы кабель не касался металлических, пластиковых, деревянных элементов, так как это может привести к перегреву изделия и выходу из строя.

Расстояние между витками провода ПНСВ не должно быть меньше 15 миллиметров.

Кабель ВНО

Нагревательный кабель данного типа отличается высокой гибкостью, термостойкостью до 800 °С, теплоотдачей до 370 Вт/м, что делает его незаменимым при обогреве технологического оборудования, экструдеров, резервуаров и емкостей, маслопроводов, сушильных шкафов, и прочего.

Существует два вида исполнения резистивного кабеля ВНО: конструкция с оболочкой из стеклонити и изоляцией, пропитанной кремнийорганическим композитом, и конструкция без пропитки. В первом случае максимальная температура нагрева 550°С, а во втором 800°С.

Общие характеристики резистивного кабеля ВНО

Максимально допустимая температура без нагрузки, °С	550/800
Минимальная температура монтажа, °С	– 40
Электропитание, В	220-240; 380
Сопротивление изоляции, не менее	1*105
Минимальный радиус изгиба при эксплуатации и хранении, мм	100
Минимальный допустимый радиус однократного изгиба, мм	30
Испытательное напряжение изоляции, В	1500

Технические характеристики нагревательного кабеля ВНО при нагреве 500°С

Число и диаметр проволок нагревательной жилы, мм	Номинальный наружный диаметр провода, мм	Длина нагревательной секции при 220 В, м	Мощность секции, Вт
1х0,3	2. 90	5.3	460
1х0,5	3.10	8.2	850
1х0,63	3.20	11.2	1290
1х0,8	3.35	11.8	1500
1х1,0	3.40	14.1	1970
1х1,2	3.60	16.3	2450
1х1,5	3.90	19. 3	3220

Кабель ВНС

Резистивный нагревательный кабель данного типа отличается высокой гибкостью, термостойкостью до 800 °С, теплоотдачей до 470 Вт/м, что делает его незаменимым при обогреве технологического оборудования, экструдеров, резервуаров и емкостей, маслопроводов, сушильных шкафов, и прочего. Основное конструктивное отличие от кабеля ВНО – нагревательная жила имеет спиралевидную форму.

Существует два вида исполнения резистивного кабеля ВНС: конструкция со спиральной жилой,  оболочкой из стеклонити и изоляцией, пропитанной кремнийорганическим композитом, и конструкция без пропитки. В первом случае максимальная температура нагрева 550°С, а во втором 800°С.

Общие характеристики резистивного кабеля ВНС

Максимально допустимая температура без нагрузки, °С	550/800
Минимальная температура монтажа, °С	– 40
Электропитание, В	220-240; 380
Сопротивление изоляции, не менее	1*105
Минимальный радиус изгиба при эксплуатации и хранении, мм	100
Минимальный допустимый радиус однократного изгиба, мм	30
Испытательное напряжение изоляции, В	1500

Технические характеристики одножильного нагревательного кабеля ВНC при нагреве 500°С

Число и диаметр проволок нагревательной жилы, мм	Номинальный наружный диаметр провода, мм	Длина нагревательной секции при 220 В, м	Мощность секции, Вт
1х0,30	4. 42	1.85	325
1х0,40	4.45	2.70	460
1х0,50	4.60	3.00	554
1х0,63	4.85	4.10	787

Кабель СНО

Греющий кабель данного типа используют при необходимости обогрева трубопроводов, емкостей в кондитерской и химической промышленности, и в другом технологическом оборудовании, где необходим нагрев до 200°С. Изделие отличается высокой гибкостью, стойкостью к агрессивным средам, и обладает максимальным тепловыделением 40 ВТ/м. Нагревательная жила состоит из сплава высокого сопротивления, а оболочка и изоляция из фторопластовой пленки. По желанию заказчика, может поставляться в виде нагревательных секций.

Общие характеристики резистивного кабеля СНО

Максимальная рабочая температура, °С	200
Минимальная рабочая температура, °С	– 40
Электропитание, В	220-380
Сопротивление изоляции, не менее	1*105
Минимальный радиус изгиба при эксплуатации и хранении, мм	100
Минимальный допустимый радиус однократного изгиба, мм
при температуре выше 5°С	5 ном. наружных диаметров провода
при температуре ниже 5°С	10 ном. наружных диаметров провода

Технические характеристики нагревательных секций СНО

Наименование	Наружный диаметр, мм	Длина нагревательной секции	Мощность секции, Вт
СНО 1×0,3	2,14	198/201	244/241
СНО 1×0,5	2,34	114/116	424/418
СНО 1×0,63	2,47	77/79	623/614
СНО 1×0,8	2,64	66/68	724/713
СНО 1×1,0	2,84	51/53	936/922
СНО 1×1,2	3,04	42/43	1150/1133
СНО 1×1,5	3,34	32/33	1490/1468
СНО 10×0,25	2,79	21/32	2283/1575

Кабель НБМК

Нагревательный кабель этого типа, снабжен броней из стальных проволок и соответственно имеет высокую устойчивость к продольным и поперечным механическим нагрузкам. Благодаря этому, его используют при обогреве дорог, площадок, при предотвращении обледенения лестниц, стадионов, желобов, кровель, капельников и прочих поверхностей. Кабель отличается коррозийной стойкостью, а рабочая температура составляет 90°С.

Поставляется в виде нагревательных секций ТСОЭ с “холодными концами” и муфтами.

Общие характеристики греющего кабеля НБМК

Напряжение питания	~220-240 В (~380 В по заказу)
Линейная мощность, Вт/м	5–25
Сопротивление изоляции, МОм-м​	не менее 1×103
Горючесть	не распространяет горения
Испытательное напряжение изоляции, В	3750
Номинал. размер нагр. кабеля (диаметр), мм	5,9
Масса	не более 8,1 кг/100 м
Номин. размер установочного провода БУ 2×1,5 (тол. × шир.)	4,3 × 7,1 мм
Степень защиты	IP67
Срок службы	25 лет
Механическая прочность по МЭК 60800	М2
Минимальная температура монтажа, °С	-20
Максимально допустимая температура без нагрузки, °С	+90
Минимальный радиус изгиба при хранении, мм	150
Минимальный допустимый радиус однократного изгиба при монтаже, мм	35

Технические характеристики нагревательных секций ТСОЭ

Наименование	Длина, м	Напряжение, В	Удельная мощность, Вт/м	Номинальная мощность, Вт
20ТСОЭ2-37-730	37	220	20	730
20ТСОЭ2-43-840	43	220	20	840
20ТСОЭ2-57-1120	57	220	20	1120
20ТСОЭ2-68-1350	68	220	20	1350
20ТСОЭ2-82-1620	82	220	20	1620
25ТСОЭ2-34-820	34	220	25	820
25ТСОЭ2-39-960	39	220	25	960
25ТСОЭ2-52-1270	52	220	25	1270
25ТСОЭ2-62-1540	62	220	25	1540
25ТСОЭ2-75-1840	75	220	25	1840
20ТСОЭ3-64-1250	64	380	20	1250
20ТСОЭ3-74-1470	74	380	20	1470
20ТСОЭ3-98-1950	98	380	20	1950
20ТСОЭ3-117-2340	117	380	20	2340
20ТСОЭ3-142-2800	142	380	20	2800
25ТСОЭ3-58-1450	58	380	25	1450
25ТСОЭ3-68-1650	68	380	25	1650
25ТСОЭ3-89-2220	89	380	25	2220
25ТСОЭ3-107-2660	107	380	25	2660
25ТСОЭ3-128-3220	128	380	25	3220

Наша продукция

Греющий кабель резистивный

Главная » Статьи » Греющий кабель резистивный

Нагревательный кабель – Резистивный греющий кабель

xn--90accgc1af0aabsft4m.xn--p1ai

Греющие кабели

В настоящее время греющий кабель повсеместно используется для создания качественных систем электрообогрева. Его основная функция – преобразовывать электрический ток, протекающий по нему, в обычное тепло. К преимуществам систем на основе греющего кабеля относится экономия на обслуживании, простота и удобство монтажа. Современные системы обогрева на основе греющих кабелей находят широкое применение в промышленности и для хозяйственных нужд.

В основном греющие кабели используют для обогрева труб и трубопроводов, различных емкостей, цистерн и других технологических объектов; обогрева площадок перед домами или перед коттеджами, предотвращения обледенения кровель, для создания систем «теплый пол».

Существует три вида греющего кабеля: резистивный, зональный и саморегулирующийся кабель. Каждый из этих двух видов имеет свои преимущества и свои недостатки. Однако наибольшее распространение в современных системах электрообогрева получил именно саморегулирующийся греющий кабель способности регулировать теплоотдачу и существенно экономить электроэнергию.

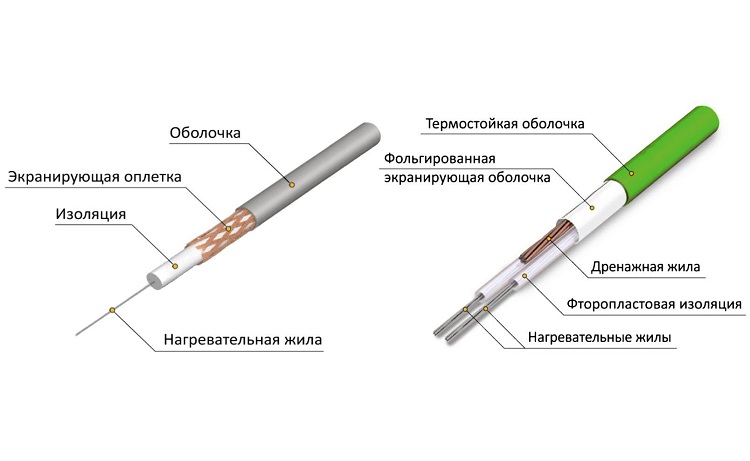

Резистивный греющий кабель

Принцип действия резистивного греющего кабеля, как следует из названия, зависит исключительно от постоянного неизменного по всей длине сопротивления. Тепло в резистивном кабеле выделяет металлическая жила. Безопасность применения кабеля обеспечивается надежной изоляцией.

Отличительной особенностью данного вида кабеля является его повышенная эластичность, что позволяет ему принимать нужную форму. Эластичность дает возможность укладывать его на поверхностях любой конфигурации. Резистивный греющий кабель обеспечивает повышенную погонную мощность и при необходимости может быть уложены в несколько слоев. Такой кабель, как правило, нарезают на заводах в виде готовых кабельных секций определенной длины, снабженных специальными муфтами. К недостаткам этого вида кабеля относится невозможность регулирования теплоотдачи. Это означает, что существует высокая вероятность перерасхода электроэнергии. Плюс ко всему резистивный кабель требует ухода: удаления мусора, чтобы избежать перегрева.

Зональный греющий кабель

Содержит две параллельные изолированные токопроводящие жилы. Поверх токопроводящих жил наложена спираль из проволоки с большим омическим сопротивлением, которая через контактные окна попеременно замыкается то с одной, то с другой токопроводящей жилой, образуя параллельные нагревательные элементы – «зоны». Каждая «зона» представляет независимый нагреватель длиной около 1 м.

Тепловая мощность резистивных и зональных кабелей практически не зависит от температуры. Для обеспечения длительной и надежной работы кабелей этих типов весьма важно обеспечить расчетные условия теплоотдачи, чтобы не вызвать недопустимого перегрева.

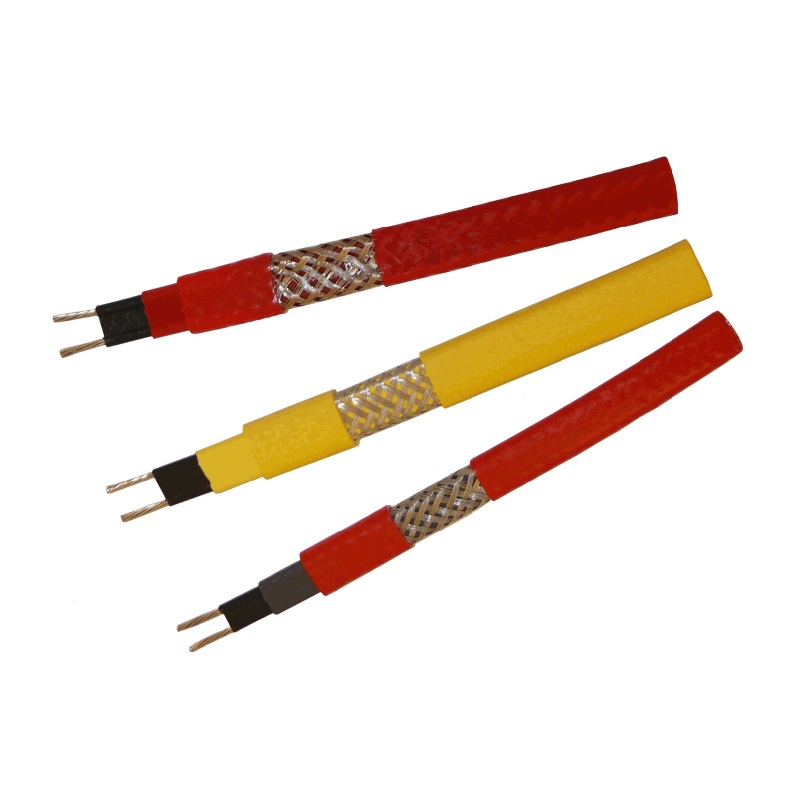

Саморегулирующийся греющий кабель

В противовес резистивному саморегулирующийся нагревательный кабель обеспечивает экономный расход электроэнергии; обладает высокой максимальной мощностью; его можно нарезать на куски любой длины, что дает экономию материала и стоимости монтажных работ.

Саморегулирующийся кабель может изменять вырабатываемую мощность на каждом своем участке в зависимости от температуры окружающей среды. Основной элемент данного кабеля – специальная пластиковая матрица. Удельное тепловыделение – от 6 до 100 Вт/м – может изменяться по длине секции в зависимости от фактических потерь тепла. Таким образом каждый участок кабеля как бы приспосабливается к внешним условиям. Тепловыделение нормируется в жестко определенных условиях и обычно входит в наименование кабеля.

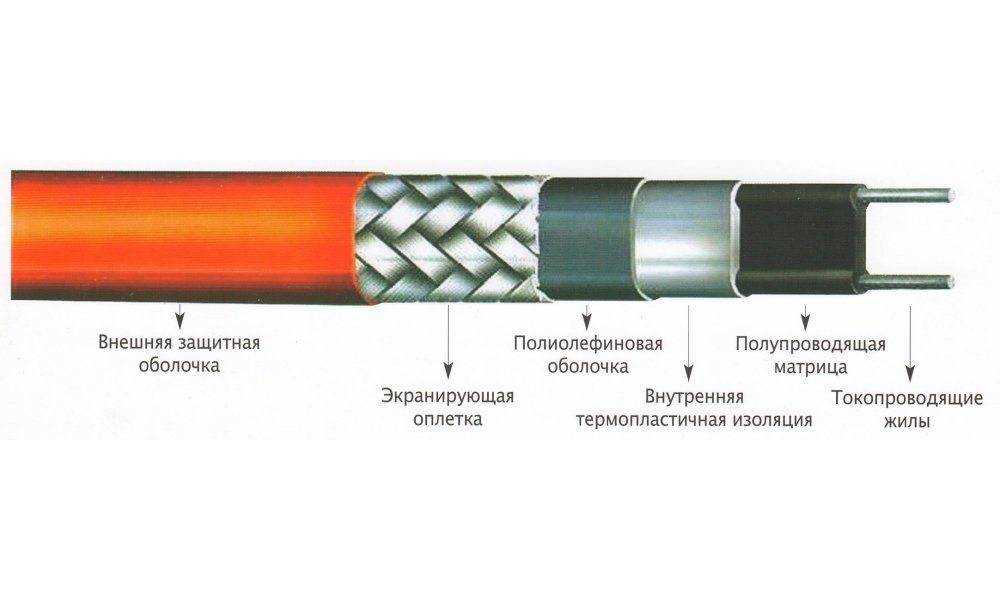

Саморегулирующийся кабель имеет две параллельные токопроводящие жилы. Токопроводящие жилы окружены проводящей пластмассой, в которой и происходит выделение тепла. Для пластмассы характерна зависимость проводимости от температуры, а температурный коэффициент сопротивления проводящих пластмасс на порядок больше, чем у меди или стали. Именно это и позволяет кабелю саморегулировать тепловую мощность. Также данный вид кабеля способен изменять свою мощность локально, только в зоне перегрева. Это свойство позволяет делать безопасными системы обогрева трубопроводов и резервуаров, в том числе с переменными по длине трубопровода условиями теплоотдачи.

Саморегулирующийся кабель дороже резистивного, и это, пожалуй, единственный его недостаток. Однако при грамотном проектировании, стоимость систем на его основе превышает стоимость системы на резистивных кабелях лишь на 15-25%, поскольку распределительных кабелей требуется меньше. Но главное – такие системы более надежны и экономичны.

Не стоит опасаться, что саморегулирующийся кабель перегорит, даже если он перехлестнулся, либо его завалило листвой. Кабель сам автоматически регулирует выделяемую мощность по оптимальному алгоритму. Электроэнергия при этом не расходуется понапрасну. Такой саморегулирующийся кабель существенно дороже, но он и более долговечен и надежен в эксплуатации.

Сравнение характеристик нагревательных кабелей

Области применения нагревательного кабеля весьма обширны, от обогрева дренажных трубок кондиционеров, до поддержания высоких температур в резервуарах и протяжённых трубопроводов в нефтяной, газовой и химической промышленности. При помощи греющего кабеля, можно обогреть практически всё что угодно. Существует два основных вида нагревательного  кабеля. Это резистивный и саморегулирующийся греющий кабель. Резистивный греющий кабель Для начала рассмотрим более простой и дешевый, но и более энергозатратный вариант – резистивный греющий кабель. В резистивном кабеле, нагревательным элементом служат одна или две металлических жилы, которые окружены изоляцией и защищены экраном и оболочкой. При прохождении электрического тока по жилам, за счёт сопротивления происходит их нагрев. К одножильному кабелю, питание подключается с обоих его концов, что влечёт за собой удлинение питающего провода и некоторые ограничения при проектировании. К двужильному резистивному кабелю, питание подаётся с одного конца, а второй конец кабеля муфтируется на заводе при изготовлении. Такая конструкция кабеля более удобна при проектировании и монтаже. Резистивный нагревательный кабель работает постоянно на всю свою мощность. Поэтому сэкономив на кабеле при установке системы антиобледенения, нужно быть готовым к тому, что затраты на электроэнергию будут значительно выше, чем такая же по мощности система на саморегулирующемся кабеле. В замкнутом пространстве и при перехлёсте, резистивный кабель перегревается и перегорает. Применяется такой кабель в основном для обогрева открытых площадок и пандусов, в системе «теплый пол», для обогрева протяжённых водосборных лотков или при большой площади обогрева поверхности кровли. Широкое применение такой кабель получил в нефтегазовой и химической промышленности при использовании защитной оболочки из минеральной изоляции, способной выдержать температуру нагрева до 600°C. Резистивный греющий кабель нельзя разрезать или отрезать от него лишний кусок, он поставляется готовыми нагревательными секциями определённой длины и с определённым сопротивлением. Саморегулирующийся греющий кабель В саморегулирующемся греющем кабеле, нагревается полупроводниковая матрица, которая меняет свое сопротивление и соответственно тепловыделение, в зависимости от температуры окружающей среды. Такой принцип работы позволяет добиться существенной экономии электроэнергии при функционировании системы антиобледенения. Конструкция саморегулируемого  кабеля, позволяет нарезать его отрезками любой длины прямо на месте монтажа, что значительно сокращает сроки проведения работ. Для подключения и монтажа саморегулирующегося нагревательного кабеля, не нужны сложные инструменты и приспособления. Система электрообогрева на саморегулирующемся нагревательном кабеле, несмотря на более высокие затраты на первоначальном этапе, в дальнейшем при эксплуатации обходится заказчику дешевле за счёт экономии электроэнергии.

Тип кабеля	Линейная мощность, Вт/м	Напряжение питания	Длина, м	Температура, оС
Макс.	Мин.	рабочая	допустимая
Резистивный обычный	5-30	12-380	300-500	5	60-80	100-110
Резистивный среднетемпературный	15-40	12-380	150-250	5	130-180	200-250
Резистивный высокотемпературный	30-150	12-220	30-50	1,5	300-600	500-1000
Зональный обычный	6-50	110,220	100-220	1,0	60-80	100-110
Зональный среднетемпературный	6-70	110, 220	100-200	1,0	100-190	200-230
Зональный высокотемпературный	10-150	110, 220	70-150	1,0	150-340	280-350
Саморегулирующийся обычный	10-80	110, 220	80-200	0,2	65	85
Саморегулирующийся среднетемпературный	15-70	110, 220	50-160	0,2	120	200

gisee. ru

Греющий кабель как теплый пол

03.08.2017  /  Автор: admin

Система отопления «теплый пол» давно доказала свою эффективность и комфорт, поэтому широко применяется во всем мире. Принципиальным является вопрос, какой источник энергии используется для получения тепла? Пока существует современная разница в ценах на энергоносители, человеку дешевле сжигать твердое топливо или углеводороды, нагревать полученным теплом воду, а потом уже прокачивать ее по трубам теплого пола. Но гораздо удобнее использовать греющий кабель как теплый пол, а не сложную систему трубопроводов, коллекторных узлов и насосов. Доминирование углеводородов на энергетическом рынке не будет вечным, и более удобная для передачи и применения электрическая энергия неизбежно будет применяться для отопления все шире.

Греющий кабель как теплый пол

Теоретический ликбез кабельного обогрева

Как известно из школьного курса физики, электрический ток — это не что иное, как направленное движение заряженных частиц под воздействием электрического поля. Если какое-либо вещество имеет такие свободные заряженные частицы, которые смогут двигаться, то его называют проводником, а если нет, то диэлектриком. Те вещества, которые могут менять количество частиц в зависимости от каких-то внешних факторов называют полупроводниками. В привычных металлах заряд переносят электроны, в электролитах – катионы и анионы, а в газах электроны и ионы.

Любой проводник не пропускает поток заряженных частиц беспрепятственно, а оказывает ему определенное сопротивление, которое физически объясняется тем, что частицы сталкиваются с атомами проводника, «расшатывают» их, теряя свою энергию, и в результате энергия электрического тока частично преобразуется во внутреннюю энергию проводника, что выражается в его нагреве.

Способность проводника сопротивляться протеканию электрического тока совершенно логично назвали сопротивлением.

В основе греющих кабелей лежит свойство проводников, имеющих сопротивление, нагреваться при протекании электрического тока

Как видно из формулы, сопротивление зависит от удельного сопротивления, которое относится к справочным данным (оно неизменно для конкретного материала), длины проводника и площади его поперечного сечения. Удельные сопротивления различных проводников можно посмотреть в таблице.

Удельное сопротивление основных проводников

Очевидно, что для передачи электрической энергии нужно применять материалы, имеющие наименьшее удельное сопротивление — тогда и процент потерь будет низок. Это алюминий, медь и сталь большого сечения для изготовления кабелей, проводов, линий электропередач. В электронике применяются: серебро, золото, олово, платина.

Если проводники будут использоваться для нагрева, то вредные для передачи потери энергии свойства оказываются очень полезными для получения тепла, поэтому и выбираются материалы с большим удельным сопротивлением: вольфрам, нихром, оцинкованная сталь, различные сплавы, которые производитель нагревателей может держать в секрете.

Для оценки количества тепловой энергии, которую может выделить проводник при протекании через него электрического тока, применяется закон Джоуля — Ленца, открытый еще в XIX веке.

Закон Джоуля — Ленца

Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

Из приведенной схемы видно, что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

Схема опыта, подтверждающего действие закона Джоуля — Ленца

Именно действие этого закона мы видим на примере электрочайников, утюгов, бойлеров, где сопротивление их термоэлектрических нагревателей – ТЭН, гораздо больше, чем электропроводки. Поэтому и тепла они выделяют больше. Греющий кабель представляет собой тот же ТЭН, только имеющий большую длину, поэтому выделение тепла происходит не локально, а по всей длине кабеля. Выделенное кабелем тепло передается на строительные конструкции, в том числе на покрытие пола. Греющие кабеля могут прокладываться в материале стяжки, в плиточном клее, в специальных сборках из металла. Подводящие силовые кабеля, имеющие низкое сопротивление, называют «холодными» или монтажными концами.

Классификация нагревательных кабелей

Казалось бы, чего проще? Надо взять материал, имеющий высокое удельное сопротивление, сделать из него кабель, подсчитать выделяемое им тепло и все готово. Но на деле это все далеко не так, нагревающие кабеля должны отвечать набору определенных требований, о которых будет рассказано ниже.

В кабельных системах обогрева (КСО) могут применяться совершенно разные по конструкции, применяемым материалам, удельной мощности кабеля, в зависимости от назначения:

• Отопление помещения. Прежде всего, используется система «теплый пол», но еще применяют и теплые стены и даже теплый потолок. Обычно электрические теплые полы делают для комфорта или дополнительного отопления в довесок основной системе. В качестве основного источника тепла их применение не рекомендуется из-за нерентабельности и в большинстве случаев недопустимо, так как никакая электроснабжающая организация не выдаст разрешения на выделенную мощность.

По теплому полу комфортно не только ходить, но и сидеть на нем

• Обогрев кровли и водостоков эффективнее всего при помощи нагревательных кабелей, так как они спасают от дорогостоящего ремонта крыши, а также исключают травматизм от падающих сосулек.

Обогрев кровли продлевает ее срок службы

• Обогрев крыльца, лестниц, пандусов, въезда в гараж, пространства под воротами въезда на территорию дома. В зимнее время выгоды от комфорта и безопасности при применении КСО в этих местах ощутимы.

На обогреваемом крыльце никогда не будет скользко

• Обогрев трубопроводов в частных домах. Трубы всегда необходимо прокладывать ниже глубины промерзания грунта, но бывает, что в местах выхода, прохода через фундамент, даже теплоизоляция не помогает уберечь трубы от промерзания. Нагревательные кабели – лучшее спасение.

Обогрев труб

Резистивный греющий кабель

В самом названии этого вида кабеля имеется в виду, что он представляет собой резистивную нагрузку — своего рода вытянутый проводник, имеющий постоянное сопротивление, которое больше, чем сопротивление «холодных кабелей»: силовых и монтажных. Нагрев происходит проводящими медными или из специального сплава, нагревательными жилами, заключенными в изоляцию. Поверх изоляции обязательно применен экран из медной оплетки или фольгированной оболочки вместе с дренажной жилой.

Экран выполняет очень важные функции:

• Экран уменьшает электромагнитное излучение, которое свойственно любым проводникам с током, особенно переменным.
• Экран подключен к заземлению (проводнику PE), которое является частью системы уравнивания потенциалов (СУП). Если произойдет пробой изоляции, то токи утечки замкнутся на экран, и уйдут в землю, что защитит человека от поражения электрическим током. Дополнительно это вызовет срабатывание автоматических выключателей и устройств защитного отключения (УЗО).

Резистивные кабели по своему исполнению бывают:

Строение резистивных греющих кабелей

• Одножильный резистивный кабель – для нагревания используется одна токопроводящая жила. Это самый недорогой вид греющих кабелей требует тщательной укладки, так как начало и конец этого кабеля должны сходится в одной точке и подключаться к специальным регулирующим устройствам – термостатам.
• Двухжильный нагревательный кабель в центральной части имеет две жилы, заключенные в экран. При этом либо обе жилы могут быть нагревательными, либо одна жила нагревательная, а другая питающая или как ее называют – возвратная. На конце секции двухжильного кабеля есть специальная концевая муфта, соединяющая две нагревательные жилы и изолирующая кабель. Преимущества двухжильного кабеля очевидны — для его укладки его просто надо уложить по схеме змейкой, без надобности возвращать назад к термостату. Уровень электромагнитного излучения у двухжильного кабеля гораздо меньше, чем одножильного, так как в греющих жилах токи текут встречно. Очевидно, что такие кабели дороже.

Резистивные кабели продаются готовыми секциями, имеющими фиксированную длину, которую категорически нельзя изменять. Почему? Дело в том, что важнейшей характеристикой любого греющего кабеля является удельная мощность, выделяемая одним погонным метром кабеля. Она должна быть в диапазоне 10—20 Вт/м и ни в коем случае не больше, так как это приведет к перегреву кабеля и выходу его из строя. Например, при укорачивании резистивного кабеля вдвое, сопротивление уменьшается наполовину, что по закону Джоуля-Ленца ведет к двухкратному росту количества теплоты, а на это не рассчитан материал кабеля.

Комлект резистивного кабеля фиксированной длины вместе с монтажным комплектом

Длину секции подбирают исходя из расчетов. Производители выпускают комплекты с длиной секции от 10 до 110 метров, так что подобрать требуемый кабель с нужной удельной мощностью всегда возможно. Существуют резистивные кабели на катушках, с которых можно отрезать любую длину, но это прерогатива специалистов способных делать нужные расчеты.

Преимущества резистивного греющего кабеля:

• Разумная стоимость.
• Постоянство характеристик.
• Отсутствие пусковых токов не требует применения специальных автоматических выключателей типа C.

Недостатками резистивного кабеля являются:

• При неграмотном монтаже есть опасность локального перегрева, что приведет к выходу из строя кабеля.
• Невозможность уменьшать длину греющего кабеля без изменения характеристик.
• Кабелю нужно обеспечить нужные параметры теплоотдачи.

Резистивный зональный (секционный) кабель

Эволюцией развития резистивных греющих кабелей стало изобретение зонального (секционного) кабеля, в котором по центру проходят два проводника низкого сопротивления, заключенных в изоляцию. Поверх проводников намотана спираль из проволоки с высоким сопротивлением. Через определенный промежуток (обычно 1 метр) эта проволока подключается попеременно к одному, а затем к другому центральному проводнику. Очевидно, что в этом случае каждый участок (зона) будет представлять собой независимый от других нагревательный элемент, подобно параллельному подключению резисторов.

Фотогалерея (11 фото)

www.sanyo-electric.ru

Саморегулирующийся греющий кабель. Виды греющих кабелей, конструкция и применение

Предотвратить замерзание и выход из строя водопроводных труб, проложенных выше глубины промерзания или проходящих в неотапливаемых помещениях, вводы трубопроводов, а также обмерзание кровли и водостоков – все эти проблемы можно решить, применив греющие кабеля.

Греющие кабеля, предлагаемые строительным рынком, значительно отличаются. Разное устройство, принцип работы и стоимость. Три типа греющих кабелей:

Резистивный. Нагревательный кабель, рассчитанный на определенное напряжение питания и погонную мощность. Длина кабеля (сопротивление) расчетные, поэтому укоротить или удлинить этот тип кабеля не получится. Поэтому кабель поставляется только в виде готовых секций определенных длин и сопротивлений. Может иметь как одну токопроводящую жилу, так и две. Если кабель выполнен одножильным, то к источнику питания его подключают обеими концами, что предполагает ограничения при разработке проекта, поскольку длина кабеля расчетная и изменить ее нельзя. Двужильный кабель запитывают одним концом, а второй имеет заводскую муфту – для монтажа этот вариант удобнее.

Более дорогие виды резистивного кабеля имеют оболочку из минеральной изоляции и способны выдерживать температуры нагрева в пределах 600⁰С. Самый дешевый вид греющего кабеля, но по электропотреблению самый невыгодный, поскольку, будучи подключенным к питанию, работает только на полную мощность. При перехлестах в очень тесном пространстве может перегреться и перегореть.

Применение – целесообразно для больших площадей – площадка, пандус, кровля, система теплого пола, а также линейные протяженные участки лоткового водоотвода. Задачу антиобледенения резистивный кабель решает, но экономя на его стоимости, следует помнить, что электроэнергии такой кабель потребляет значительно больше, чем саморегулирующийся. В случае, когда обогрев нужно поддерживать долгую зиму, а не пиковые несколько дней или часов, то его применять невыгодно.

Секционный кабель, называемый также зональным. Отличия от резистивного кабеля по сути нет – относительно принципа работы. Но конструкционные отличия дают новую возможность – разрезать секционный кабель по длине, нужной для монтажа. Представляет собой двухжильный кабель, обе жилы которого находятся в одной оболочке, а нагревательным элементом служит спиральная намотка, соединенная с токопроводящими жилами в расчетном интервале. Материал намотки – высокорезистивный сплав. Область применения зональных кабелей та же – обогрев. Но обогревать ими рационально не только большие, но и очень ограниченные площади и участки сложных конфигураций. Обледенение карнизов, «опасные» сосульки, лед на ступеньках крыльца, тротуаре и дорожках – все эти проблемы и многие другие можно решить, применив зональный кабель. Также используется для устройства теплого пола, обогрева гаража, зимнего сада и теплицы, балкона, цокольного помещения… и т.д.

Саморегулирующийся кабель. По конструкции – это гибкий термоэлектрический нагреватель, или ТЭН. Наружная изоляция – полимерный материал, под изоляцией экранирующая оплетка из металла, она же заземляющая, и выполняющая задачу защиты кабеля от механических воздействий. Под металлической оплеткой находится обмотка из термопластика, которая, в свою очередь, является надежной оболочкой для двух витых проводников (медные жилы сечением 0,5-1,25 мм2) и токопроводящей матрицы, в основе которой микродисперсный графит.

Когда кабель подключают к источнику питания, матрица нагревается и расширяется по действием электрического напряжения. В результате температурного расширения зерна графитового порошка перестают контактировать между собой, их микроконтакты разрываются, а сопротивление кабеля повышается, тем самым приостанавливая нагрев. Как только температура снижается, происходит обратный процесс – сжатие матрицы и соединение частиц графита обеспечивают контакт, и тепловыделение идет по новому циклу. Матрица может состоять также из полимеров на основе углерода, но принцип действия тот же.

Процессы расширения и сжатия матрицы происходят по всей протяженности саморегулирующегося кабеля независимо от расположения. Энергопотребление идет лишь на тех участках, где есть необходимость поддерживать заданную температуру. Расход электроэнергии всегда оптимальный, а ее экономия при этом существенная. Кроме того, данная технология электропрогрева дает возможность не зависеть от скачков напряжения. Кабель возможно резать той длины, какая нужна для конкретной цели, его можно перехлестывать при монтаже или укладывать внахлест, в отличие от резистентного кабеля, который может перегореть от избыточного нагрева при перехлесте. Для того, чтобы защитить от промерзания запорную и регулирующую арматуру, перехлест как раз очень удобный метод прокладки кабеля.

Чтобы определиться с нужной мощностью саморегулирующегося кабеля, нужно учесть факторы: тип конструкции, ее протяженность или площадь, для труб – диаметр и примененную теплоизоляцию, а также минимальные температуры среды, средние и пиковые. Производители предоставляют таблицы и инструкции для расчета. Пример упрощенного расчета: исходные данные – труба длиной 10 м, кабель будет смонтирован поверх трубы. Необходимая мощность около 16 Вт/ пог. м. При монтаже кабеля внутри водопроводных труб требуется меньшая мощность, поскольку теплопотери меньше – около 10 Вт/ пог. м.

Монтаж кабеля внутри трубы делают в случаях, когда отсутствует прямой доступ к трубопроводам, например, водопроводная труба проходит в земле или в футляре. Для монтажа в трубопровод, поставляющий питьевую воду, применяется кабель, соответствующий санитарно-эпидемиологическим нормам (СанПиН), о подтверждении данного соответствия у продавцов должен иметься сертификат.

Монтаж греющего кабеля внутри трубы

Для монтажа внутри трубы понадобится дополнительно переходник – муфта соответственного диаметра. Через этот переходник будет проходить греющий кабель. Вывод кабеля через запорную арматуру делать ни в коем случае нельзя. Устанавливать греющий кабель возможно только в трубы диаметром не меньше 40 мм.

Для того, чтобы исключить замерзание трубопровода на вводе в дом, достаточно завести в трубу греющий кабель от ввода на глубину промерзания грунта, необходимая длина кабеля при этом составит: величина глубины промерзания + высота ввода + расстояние от уровня пола.

Монтаж греющего кабеля поверх трубы

• Линейный способ. Применяется для труб диаметром до 30 мм, поскольку у саморегулирующегося кабеля имеется ограничение по радиусу изгиба. Укладывают кабель вдоль водопроводных труб, возможна укладка двух кабелей параллельно, по противоположным сторонам трубы.
• Второй метод – монтировать греющий кабель волнообразно, применяют такое крепление для труб среднего диаметра.
• Для труб среднего и большого диаметра греющий кабель укладывают и крепят по спирали.

Для всех способов монтажа кабеля применяют алюминиевый скотч. Обмотка полипропиленовой трубы скотчем до фиксации кабеля позволит избежать местного перегрева труб и обеспечит равномерность распределения тепла. Закрепляют греющий кабель через 0,3-0,4 м самоклеящимися теплостойкими монтажными лентами, кабельные обоймы и проволока недопустимы. После того, как греющий кабель закреплен, целесообразно дополнительно выполнить обмотку всех элементов алюминиевым скотчем и заключить весь трубопровод в теплоизоляционную скорлупу.

Плюсы и минусы саморегулирующегося кабеля

• Регулировка режима подогрева автоматическая.
• Ограничение по максимальной длине кабеля от 150 до 200 м (у разных производителей), это позволяет обогревать большие протяженности и площадь.
• Кабель можно нарезать на длины, нужные для монтажа на конкретный участок.
• Кабель не перегревается и не перегорает при монтаже нахлестом и вперехлест, а также при скачках напряжения.
• По стоимость саморегулирующийся кабель значительно дороже секционного и резистивного видов кабеля.
• Нагрузка при старте превышает рабочую нагрузку до 1,5.
• Показатель мощности постепенно снижается в процессе эксплуатации, и служит саморегулирующийся кабель меньше, чем остальные виды.

Визуально распознать качественный кабель под силу только специалисту, и при засилье на рынке товаров, не соответствующих качеству, выход один – покупать товар надежной торговой марки у официального производителя.

stroyfora.ru

---

Смотрите также

• Электрические кабели и провода
• Ферритовый фильтр на кабель
• Формула расчета сечения кабеля
• Сертификат на кабель
• Ввг кабель как расшифровывается
• Тонкий коаксиальный кабель
• Какой антенный кабель самый лучший
• Классификация оптических кабелей
• Кабели силовые для стационарной прокладки
• Кабель для прокладки на открытом воздухе
• Кабель для подключения флешки к телефону

Нагревательные провода и кабели | Электрические компоненты

цена

• 0–49,99 долларов США (9)

• 50–199,99 долларов США (6)

• 200–499,99 долларов США (4)

• $500-$999,99 (1)

• 1000–100 000 долларов США (1)

В наличии

Дополнительная функция

• Саморегулирующийся (2)

• 1,09 Ом/фут (1)

• 1,015 Ом/фут при 20°C (68°F) (1)

• 1,87 Ом/фут (1)

• 0,68 Ом/фут (1)

• 0,98 Ом/фут (1)

• 0,6592 Ом/фут при 20°C (68°F) (1)

• 9,189 Ом/дюйм при 20°C (68°F) (1)

• 2,545 Ом/дюйм при 20°C (68°F) (1)

• 2,45 Ом/дюйм при 20°C (68°F) (1)

• 3,86 Ом/фут (1)

• 0,4219 Ом/фут при 20°C (68°F) (1)

• 1,176 Ом/дюйм при 20°C (68°F) (1)

• 3,17 Ом/фут (1)

• 3,47 Ом/фут (1)

• 1,671 Ом/фут при 20°C (68°F) (1)

• 4,094 Ом/фут при 20°C (68°F) (1)

• 2,319 Ом/дюйм при 20°C (68°F) (1)

• 1,055 Ом/фут при 20°C (68°F) (1)

• 5,51 Ом/фут (1)

• 5,546 Ом/дюйм при 20°C (68°F) (1)

• 1,132 Ом/дюйм при 20°C (68°F) (1)

• 0,91 Ом/фут (1)

• 0,841 Ом/дюйм при 20°C (68°F) (1)

• 14,681 Ом/дюйм при 20°C (68°F) (1)

• Несколько разъемов питания (1)

• 1,38 Ом/фут (1)

• 2,966 Ом/дюйм при 20°C (68°F) (1)

• 0,60 Ом/фут (1)

• 1,775 Ом/дюйм при 20°C (68°F) (1)

• 8,849 Ом/дюйм при 20°C (68°F) (1)

• 5,60 Ом/фут (1)

• 11,128 Ом/дюйм при 20°C (68°F) (1)

• 9,99 Ом/фут (1)

• 2,233 Ом/дюйм при 20°C (68°F) (1)

• 20,322 Ом/дюйм при 20°C (68°F) (1)

• 1,40 Ом/фут (1)

• 3 Ом/дюйм при 20°C (68°F) (1)

• 0,88 Ом/фут (1)

• 1,46 Ом/фут (1)

• 4,34 Ом/фут (1)

• 11,556 Ом/дюйм при 20°C (68°F) (1)

• 17,36 Ом/фут (1)

• 2,81 Ом/фут (1)

• 22,75 Ом/фут (1)

• 1,59 Ом/фут (1)

• 0,6348 Ом/фут при 20°C (68°F) (1)

• 0,58 Ом/дюйм при 20°C (68°F) (1)

• 9,83 Ом/фут (1)

• 14,138 Ом/дюйм при 20°C (68°F) (1)

• 2,11 Ом/фут (1)

• 6,95 Ом/фут (1)

• 1,93 Ом/фут (1)

• 3,574 Ом/дюйм при 20°C (68°F) (1)

• 6,50 Ом/фут при 20°C (68°F) (1)

• Нет сигнальной лампы (1)

• 2,571 Ом/фут при 20°C (68°F) (1)

• 5,76 Ом/дюйм при 20°C (68°F) (1)

• Коробка для сращивания и тройника (1)

• 4,96 Ом/фут (1)

• 0,81 Ом/дюйм при 20°C (68°F) (1)

• 6,20 Ом/фут (1)

• 8,68 Ом/фут (1)

• 0,558 Ом/дюйм при 20°C (68°F) (1)

• 7,12 Ом/фут (1)

• 0,78 Ом/фут (1)

• 1,609 Ом/фут при 20°C (68°F) (1)

• 3,711 Ом/дюйм при 20°C (68°F) (1)

• 1,55 Ом/фут (1)

• 1,74 Ом/фут (1)

• Одиночное подключение питания (1)

• 19,57 Ом/дюйм при 20°C (68°F) (1)

• 2,46 Ом/фут (1)

• 1,843 Ом/дюйм при 20°C (68°F) (1)

• 0,4062 Ом/фут при 20°C (68°F) (1)

• 2,670 Ом/фут при 20°C (68°F) (1)

• 4,252 Ом/фут при 20°C (68°F) (1)

• 11,20 Ом/фут (1)

• 2,76 Ом/фут (1)

• 1,23 Ом/фут (1)

• Красный сигнальный свет (1)

• 0,54 Ом/фут (1)

• 6,750 Ом/фут при 20°C (68°F) (1)

Больше опций Показать меньше

Размеры

• 0,25 мм (0,010 дюйма) (3)

• 0,81 мм (0,032 дюйма) (3)

• 0,32 мм (0,0126 дюйма) (3)

• 0,51 мм (0,0201 дюйма) (3)

• 1,0 мм (0,040 дюйма) (3)

• 0,40 мм (0,0159 дюйма) (3)

• 0,25 мм (0,010 дюйма) (3)

• 0,81 мм (0,032 дюйма) (3)

• 0,32 мм (0,0126 дюйма) (3)

• 0,51 мм (0,0201 дюйма) (3)

• 1,0 мм (0,040 дюйма) (3)

• 0,40 мм (0,0159 дюйма) (3)

• 0,64 мм (0,253 дюйма) (3)

• 0,64 мм (0,0253 дюйма) (2)

• 0,0063 дюйма и 3/32 дюйма (1)

• 7,00″ В x 3,25″ Ш x 3,25″ Г (1)

• 0,0031 дюйма и 3/16 дюйма (1)

• 0,0035 дюйма и 1/64 дюйма (1)

• 6,25″ В x 5,25″ Ш x 4,25″ Г (1)

• 0,004 дюйма и 1/16 дюйма (1)

• 0,004 дюйма и 1/64 дюйма (1)

• 0,0056 дюйма и 1/64 дюйма (1)

• 0,005 дюйма и 3/16 дюйма (1)

• 0,0045 дюйма и 3/32 дюйма (1)

• 0,0035 дюйма и 3/32 дюйма (1)

• 0,005 дюйма и 1/32 дюйма (1)

• 0,002 дюйма и 1/64 дюйма (1)

• 5,50″ В x 2,75″ Ш x 2,25″ Г (1)

• 0,0035 дюйма и 1/16 дюйма (1)

• 90,78″ В x 8,69″ Ш x 3,60″ Г (1)

• 0,004 дюйма и 1/32 дюйма (1)

• 0,0045 дюйма и 3/16 дюйма (1)

• 9,78″ В x 4,78″ Ш x 3,60″ Г (1)

• 0,0031 дюйма и 1/16 дюйма (1)

• 0,0045 дюйма и 1/32 дюйма (1)

• 0,0031 дюйма и 1/8 дюйма (1)

• 0,0031 дюйма и 1/64 дюйма (1)

• 0,005 дюйма и 1/16 дюйма (1)

• 0,0045 дюйма и 1/16 дюйма (1)

• 0,0031 дюйма и 1/32 дюйма (1)

• 0,004 дюйма и 1/8 дюйма (1)

• 0,0035 дюйма и 3/16 дюйма (1)

• 0,005 дюйма и 1/64 дюйма (1)

• 0,002 дюйма и 1/32 дюйма (1)

• 0,0035 дюйма и 1/8 дюйма (1)

• 0,0063 дюйма и 1/16 дюйма (1)

• 0,0056 дюйма и 1/8 дюйма (1)

• 0,0035 дюйма и 1/32 дюйма (1)

• 0,0031 дюйма и 3/32 дюйма (1)

• 0,0063 дюйма и 1/64 дюйма (1)

• 0,0045 дюйма и 1/8 дюйма (1)

• 0,004 дюйма и 3/16 дюйма (1)

• 0,0045 дюйма и 1/64 дюйма (1)

• 0,0056 дюйма и 1/16 дюйма (1)

• 0,0063 дюйма и 1/32 дюйма (1)

• 0,005 дюйма и 1/8 дюйма (1)

• 0,0015 дюйма и 1/64 дюйма (1)

Больше опций Показать меньше

Минимальная длина покупки

• 25 футов (6)

• 200 футов (3)

• 50 футов (3)

• 500 футов (2)

• 100 футов (2)

• 15 м (2)

• 25 футов (6)

• 200 футов (3)

• 50 футов (3)

• 500 футов (2)

• 100 футов (2)

• 15 м (2)

• 1000 футов (2)

• 60 м (2)

• 30 м (100 футов) (1)

Больше опций Показать меньше

Плотность мощности

• 8 Вт/фут (3)

• 12 Вт/фут (3)

• 5 Вт/фут (3)

• 10 Вт/фут (2)

• 0,304 фунта/дюйм3 (2)

• 4 Вт/фут (2)

• 8 Вт/фут (3)

• 12 Вт/фут (3)

• 5 Вт/фут (3)

• 10 Вт/фут (2)

• 0,304 фунта/дюйм3 (2)

• 4 Вт/фут (2)

• 0,298 фунта/дюйм3 (2)

• 3 Вт/фут (1)

• 20 Вт/фут (1)

• 28 Вт/дюйм2 (1)

Больше опций Показать меньше

Напряжение питания

• 120 В переменного тока (5)

• 240 В переменного тока (5)

• 480 В переменного тока (2)

• 277 В переменного тока (1)

соответствие

• РоХС3 (8)

• СЕ (4)

Изоляционный материал

• 80% никель/20% хром (3)

• 60% никель/16% хром (2)

• Экструдированная куртка PFA (1)

• Экструдированная оболочка из FEP и металлической оплетки (1)

• Покрытие FEP и оплетка из луженой меди (1)

• Оплетка из луженой меди и фторполимерное покрытие (1)

• 80% никель/20% хром (3)

• 60% никель/16% хром (2)

• Экструдированная куртка PFA (1)

• Экструдированная оболочка из FEP и металлической оплетки (1)

• Покрытие FEP и оплетка из луженой меди (1)

• Оплетка из луженой меди и фторполимерное покрытие (1)

• Пальто из фторполимера (1)

• Луженая медная оплетка и покрытие TPR (1)

Больше опций Показать меньше

Максимальное температурное воздействие

• 260°С (500°Ф) (1)

• 150°С (302°F) (1)

• 85°С (185°F) (1)

• 200°С (392°F) (1)

• 760°C (1400°F) (1)

• 204°С (400°Ф) (1)

• 260°С (500°Ф) (1)

• 150°С (302°F) (1)

• 85°С (185°F) (1)

• 200°С (392°F) (1)

• 760°C (1400°F) (1)

• 204°С (400°Ф) (1)

• 1150°C (2100°F) (1)

• 1000°C (1850°F) (1)

• 1093° (2000°F) (1)

Больше опций Показать меньше

Прибл. Размер кабеля

• 0,47″ Ш x 0,20″ В (2)

• 11⁄32″ x 1⁄4″ (1)

• 0,30″ х 0,20″ (1)

• 0,330″ х 0,225″ (1)

Калибр проволоки

• 12 авг (3)

• 16 АВГ (1)

• 14 АВГ (1)

Количество

• 66 футов (1)

• 180 футов (1)

Материал

• Нержавеющая сталь (1)

• Алюминий (1)

• Стекловолокно (1)

• Пластик (1)

Сертификаты

• CSA, класс 1, раздел 2, FM (1)

• CSA, класс 1, раздел 2, FM, UL (1)

• CSA, FM, ATEX, IECEx, класс 1, раздел 2 (1)

Макс. Кабельные соединения

Добавлено в корзину

NIC60-NIC80

Спиральный нагревательный провод, 80 % никеля, 20 % хрома или 60 % никеля, 16 % хрома, калибр от 18 до 30 AWG, длина до 1000 футов, температура до 2100°F, коррозионностойкий.

Посмотреть характеристики

Посмотреть другие товары из этого семейства (104)

Добавлено в корзину

NI80

NI80 80 % никеля и 20 % хрома Резистивная нагревательная проволока калибра от 18 до 30 AWG, длина до 1000 футов, максимальная температура 2100°F, устойчивость к коррозии.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (38)

Добавлено в корзину

SRME-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Саморегулирующийся нагревательный кабель макс. 150°C, влагостойкий и химически стойкий, плотность мощности 5 или 10 Вт/фут, используется для поддержания температуры и защиты от замерзания.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (6)

Добавлено в корзину

NCRR-серия

Серия NCRR Ленточный нагревательный провод с сопротивлением 80 % никеля и 20 % хрома доступен калибром от 18 до 30 AWG, длиной до 1000 футов и максимальной температурой 1400°F.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (38)

Добавлено в корзину

SRL-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Саморегулирующийся нагревательный кабель макс. 85°C, влагостойкий и химически стойкий, варианты плотности мощности 5 или 10 Вт/фут, используется для поддержания температуры и защиты от замерзания.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (8)

Добавлено в корзину

NI60

NI60, 60% никеля, 16% хрома, резистивная нагревательная проволока калибра от 18 до 30 AWG, длина до 300 футов, максимальная температура 1850°F, коррозионностойкая.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (38)

Добавлено в корзину

KE-НАГРЕВАТЕЛЬ

Греющий кабель постоянной мощности, макс. 260°C, влагостойкий и химически стойкий, с плотностью мощности 4, 8 или 12 Вт/фут, используется для трассировки труб и защиты от замерзания.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (6)

Добавлено в корзину

FE-НАГРЕВАТЕЛЬ

Нагревательный кабель постоянной мощности, макс. 204°C, влагостойкий и химически стойкий, с плотностью мощности 3, 5, 8 или 12 Вт/фут, используется для трассировки труб и защиты от замерзания.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (9)

Добавлено в корзину

HT-KIT

Комплекты электрообогрева, включая комплекты для подключения к сети с одним или несколькими соединениями, комплекты торцевых уплотнений с индикаторными лампами или без них, а также комплекты для сращивания, предназначенные для использования в опасных зонах.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (5)

Добавлено в корзину

CWM-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Нагревательный кабель постоянной мощности с FEP-покрытием и оплеткой из луженой меди, варианты плотности мощности 4, 8, 10 или 12 Вт/фут, используется для трассировки труб и защиты от замерзания.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (7)

Добавлено в корзину

HT-ESSENTIAL

Основные элементы системы обогрева, включая алюминиевую и стекловолоконную ленту, хомуты для труб разного размера и предупреждающие таблички.

View Specs

Посмотреть больше товаров из этого семейства (6)

Другие сопутствующие товары

точность проволоки термопары

Нагревательная проволока и кабели

Высококачественная нагревательная проволока из никеля/хрома может использоваться для изготовления прямых или спиральных нагревателей сопротивления. Они быстро нагреваются, устойчивы к коррозии и имеют диапазон максимальных рабочих температур.

Резистивные нагревательные кабели | Eltherm ELKM-AS

T&D — Eltherm

Eltherm ELKM-AS Технологические нагревательные кабели — Электрообогрев

Eltherm ELKM-1 сопротивление Греющие кабели и ленты 1141  обеспечивают поддержание температуры процесса и защиту от замерзания сосудов, труб, клапанов и мелких компонентов до 260 °C.

нагревательные кабели сопротивления – Eltherm ELKM-AS

Технические характеристики

• Номинальное напряжение питания: 750 В
• Максимальная мощность: 30 Вт/м
• Максимальная рабочая температура: 260ºC
• Минимальная температура установки: -60° Цельсия
• Минимальный радиус изгиба кабеля нагревателя: 2,5 мм x внешний диаметр
• Изоляция: ПТФЭ
• Защитная оплетка: Никелированная медь
• Теплопровод: Многожильный, спирально намотанный, для номинального сопротивления > 8000 Ом/км
• Влагостойкий : Да
• Изготовлено в соответствии с: DIN VDE 0253
• Тип нагревательного кабеля: Греющий кабель сопротивления

Резистивные нагревательные кабели | Нагревательный кабель Eltherm ELKM-AS — Поддержание температуры процесса нагрева сопротивлением

Резистивные нагревательные кабели — Eltherm ELKM-AS

ТАБЛИЦА ВЫБОРА

Свяжитесь с T&D для получения технических указаний, расчетов тепловых потерь для систем трубопроводов и оптимальных спецификаций правильного кабеля электронагревателя для ваше приложение.

Применение нагревательного кабеля сопротивления: защита от замерзания и технологическое отопление.

Номинальное сопротивление Ом/км	Приблизительный внешний диаметр кабеля (мм)	Приблизительный вес (г/м)	Температурный коэффициент (x 10-3/K)	Код заказа Eltherm
1,95 (медь 10 мм²)	7.11	157,0	4,30	0137000
2,90 (медь 6 мм²)	5,99	104,9	4,30	0137002
4,40 (медь 4 мм²)	4,73	69,8	4,30	0137004
7,20 (медь 2,5 мм²)	3,89	48,3	4,30	0137007
10.00	3,62	40,6	4,30	0137009
11,70 (медь 1,5 мм²)	3,53	37,6	4,30	0137010
15. 00	3,20	33,6	4,30	0137012
25.00	3,15	31.1	3,00	0137016
31,50	3,55	38,6	1,60	0137020
50,00	3,15	31.1	1,60	0137030
65,00	3,04	28,6	1,60	0137032
80,00	3,32	34,5	0,90	0137038
100,00	3.11	31,0	0,90	0137042
157,00	3.10	31,2	0,45	0137045
180,00	2,84	25,8	0,90	0137052
200.00	2,98	28,2	0,45	0137054
260,00	2,87	26,3	0,45	0137058
280,00	2,76	24,3	0,38	0137060
328,00	3,13	30,6	0,18	0137061
360,00	2,71	23,7	0,45	0137064
430,00	2,96	27,6	0,18	0137266
480,00	2,94	26,8	0,18	0137069
600,00	2,80	24,9	0,18	0137213
800,00	2,69	23,2	0,18	0137080
1000. 00	2,81	24,9	0,04	0137082
1470,00	2,64	22,6	0,04	0137214
1750,00	2,66	22,3	0,04	0137094
1900.00	2,84	25,6	0,40	0137215
2900.00	2,68	23,1	0,40	0137219
4000.00	2,61	21,9	0,40	0137114
4700.00	2,55	21,6	0,15	0137118
6000.00	2,49	20,6	0,20	0137237
7000.00	2,43	19.9	0,15	0137126
8000.00	2,41	19,7	0,15	0137128

Резистивные нагревательные кабели Eltherm ELKM-AS для защиты от замерзания с номинальным сопротивлением до 1 500 000 Ом/км доступны по запросу.

Технологические нагревательные кабели

Eltherm ELKM-AS – Применение

• Сосуды, трубы, клапаны
• Мелкие компоненты
• Может использоваться во многих промышленных областях
• Лопасти ротора
• Мраморные плиты

Технологические нагревательные кабели Eltherm ELKM-AS обеспечивают поддержание температуры и защиту от замерзания трубопроводов и механических систем во всех отраслях промышленности. Типичные области применения включают обогрев технологических трубопроводов, линий КИПиА и резервуаров для хранения в промышленных и взрывоопасных зонах для поддержания вязкости или предотвращения повреждений от замерзания. как неотъемлемая работа завода Утепление .

Компания T&D предоставляет дополнительные услуги по проектированию технологического обогрева с использованием кабелей и систем электрообогрева. Нагревательные кабели, использующие постоянную мощность, саморегулирующиеся технологии нагрева с минеральной изоляцией и резистивного нагрева, обеспечивают защиту от замерзания и поддержание температуры трубопроводов, бочек, резервуаров, IBC и клапанов.

РЕЗИСТЕНТНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

Резистивные нагревательные кабели Eltherm изготавливаются из высокоомного нагревательного провода с изоляцией из ПТФЭ с защитной оплеткой и внешней оболочкой из фторполимера. При питании от определенного напряжения тепло сопротивления, выделяемое проводниками, обеспечивает электрический обогрев труб и сосудов. Греющие кабели сопротивления «выгорают» при наложении внахлест, в отличие от саморегулирующихся нагревательных кабелей .

Термостойкие нагревательные кабели с изоляцией из стекловолокна обеспечивают электрический нагрев до 800°C.

Технологические нагревательные кабели Eltherm

Eltherm

➡ Знаете ли вы? T&D Exports поддерживает глобальную нефтяную, газовую и нефтехимическую промышленность, предлагая широкий ассортимент электрического, механического, технологического и контрольно-измерительного оборудования для опасных зон .

➡ Знаете ли вы? T&D также распространяет электрические шланги Eltherm с подогревом.

Запросить

Спецификации

Нагревательная лента и нагревательный кабель для труб и др. • eltherm

Являясь мировым поставщиком решений для электрообогрева, eltherm предлагает широкий ассортимент нагревательных лент , нагревательных кабелей и электронагревателей для различных промышленных применений. В большинстве случаев они предназначены для предотвращения замерзания или поддержания температуры. Благодаря различным конструкциям наружных оболочек, мы можем работать при температурах от до 900 °C* с нашими нагревателями.

Какая изоляция подходит для какого диапазона температур?

• FEP ( F luorinated E thylene P ropylene) up to 200 °C
• PFA / PTFE ( P er f luoroalkoxy A lkane   / P oly t etra f luoro e тилен) до 260 °C
• E-стекло (E-Gстекловолокно) до 450 °C
• Кварцевое стекло (кварцевое стекловолокно) до 900 °C*
• 9002

  *Для высокотемпературных применений наши инженеры по применению проконсультируют вас без каких-либо обязательств.

  To our products

  Series Resistance Heating Cables, fluoropolymer-insulated

  • Highly flexible
  • Small bending radius
  • High operation temperatures
  • High chemical resistance
  • Moisture proof

  Constant wattage heating cables with провод сопротивления

  • Потребляемая мощность с одного конца
  • Может быть отрезана от рулона
  • Постоянная выходная мощность на метр
  • Высокая химическая стойкость (ELP-PFA и ELP-FEP)
  • Устойчивость к ультрафиолетовому излучению (ELP-PFA и ELP-FEP)

  Как работает нагревательная лента?

  Тепло генерируется за счет пропускания электрического тока через специально адаптированный проводящий материал с высоким электрическим сопротивлением, который затем нагревается. Согласно закону Ома, теплопроизводительность зависит от уровня сопротивления (в зависимости от удельного сопротивления материала, его поперечного сечения и длины), а также от протекающего электрического тока и, следовательно, от приложенного напряжения. Поток электрического тока не должен быть настолько большим, чтобы была достигнута температура плавления материала проводника или предельная температура изолирующего носителя. Для регулирования выходной мощности несколько сопротивлений могут быть соединены параллельно или последовательно.

  Параллельный нагревательный кабель

  Параллельный нагревательный кабель постоянной мощности с резистивной проволокой (например, ELP/Si) состоит из 2 проводников питания, встроенных в первую изоляцию. Обмотан нагревательным проводником, который окружен второй изоляцией. Соответствующая защитная оплетка и внешняя оболочка обеспечивают максимальную безопасность. Например: типичными областями применения являются пищевая промышленность для нагрева различных труб, резервуаров или клапанов для предотвращения замерзания или поддержания температуры. Требуемая номинальная выходная мощность рассчитывается на основе различных характеристик, таких как напряжение питания, минимальная и максимальная температура окружающей среды и температура поддержания. Не стесняйтесь связаться с нами!

  Греющий кабель серии

  Греющие кабели сопротивления серии можно обрезать по длине (например, ELKM-AG-L). В основе конструкции этого типа теплового кабеля лежит многожильный или спирально закрученный теплопровод, покрытый изоляцией. Поверх этой изоляции идет защитная оплётка (например, ЭЛКМ-АЕ). Для обеспечения более высокой механической защиты доступны варианты с дополнительной внешней оболочкой (например, ELKM AG-L).

  Нагревательные ленты

  Нагревательные ленты в основном используются для приложений, требующих высокой гибкости и выходной мощности. Конструкция аналогична кабелю последовательного сопротивления, с той разницей, что они помещены в двойную дополнительную изоляцию и, следовательно, могут обеспечить большую выходную мощность. Благодаря своей конструкции нагревательные ленты более прочны и оптимально защищены, и в то же время они особенно гибкие. Они часто используются для электрообогрева резервуаров и емкостей.

  Как правило, каждый нагревательный кабель и нагревательная лента эксплуатируются с использованием соответствующей технологии измерения и контроля. В качестве альтернативы без контроля температуры мы также можем предложить различные саморегулирующиеся нагревательные кабели. Мы будем рады проконсультировать вас, чтобы найти лучшее решение для вашего приложения!

  Что (среди прочего) необходимо учитывать при монтаже и монтаже нагревательных кабелей и нагревательных лент?

  • Удалите все острые неровности (заусенцы и т.д.) с нагреваемой поверхности, очистите и обезжирьте поверхность.
  • Установка отопительного контура должна выполняться с использованием оригинальных принадлежностей eltherm. Электронагреватели следует прикрепить к поверхности с помощью самоклеящейся алюминиевой ленты (примерно одна заплата через каждые 300 мм).
  • Прикрепите нагреватель к насосам, клапанам и другим компонентам таким образом, чтобы эти компоненты были доступны для обслуживания или замены без значительного механического воздействия на нагреватель.
  • Указанный макс. рабочая температура нагреваемых компонентов, а также максимальная температура электронагревателя не должны превышаться.

  Approvals

  Pipe Mounting Fitting

  Temperature Controller

  Ex-Box

  Insulation Bushing

  Warning Sign

  Splice Connecter

  Kits Ex-Con

  Self-adhesive tape and foil

  Temperature Controller

  Ex-Box

  1. Фитинг для монтажа на трубу
  2. Регулятор температуры:

     Ex-Box

  3. Изоляционная втулка
  4. Предупреждающий знак
  5. Соединитель:

     Комплекты Ex-Con

  6. Датчики температуры:

     ELTF-PTEx

  7. Самоклеящаяся лента и фольга
  8. Терморегулятор:

     Ex-Box

     9028 91?

     Ознакомьтесь с нашим портфолио для Северной Америки.

     Продукция в области нагревательных кабелей и нагревательных лент

     Для высокотемпературных применений наши инженеры-технологи проконсультируют вас без каких-либо обязательств. Свяжитесь с нами сейчас.

     ---

     ELP/Si

     Монтаж этого нагревательного кабеля очень экономичен при использовании любого вида обогрева благодаря…

     Дополнительная информация

     ELP/Si-F

     поддержание температуры до +150 °С. Его большая гибкость вниз…

     Дополнительная информация

     ELP/PFA

     Параллельные электронагреватели с резистивной проволокой обеспечивают невероятную гибкость, поскольку их можно обрезать до нужной длины и…

     Дополнительная информация

     ELP/FEP

     Эти параллельные нагревательные кабели обеспечивают огромную гибкость в использовании, так как их можно легко обрезать до необходимой длины… трубы, клапаны и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать небольшие…

     Дополнительная информация

     ELKM-AS

     Использование на аппаратах, сосудах, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактная трассировка на маленьком…

     Дополнительная информация

     ELKM-AE

     Использование на приборах, емкостях, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать небольшие…

     Дополнительная информация

     ELKM-AG-L

     универсальный нагревательный кабель с заводской заделкой используется для защиты от замерзания и поддержания температуры даже при…

     Дополнительная информация

     ELKM-AG-N

     Этот универсальный нагревательный кабель используется для защиты от замерзания и поддержания температуры даже при очень агрессивных…

     Подробнее

     EL-Rail

     eltherm EL-Rail представляет собой плоский кабель, объединяющий шесть нагревательных проводников с фторполимерной изоляцией в силиконовой… Электронагреватель постоянного сопротивления (Вт/м), фторполимерная изоляция и…

     Дополнительная информация

     EL-Track

     EL-Track: Параллельный электронагреватель сопротивления с постоянной выходной мощностью (Вт/м), фторполимерной изоляцией и…

     Дополнительная информация

     ---

     • 1
     • 2
     • далее

     Разработка вашего преимущества

     Ваши процессы в руках экспертов

     Мы разрабатываем комплексные решения для процессов.
