Кабель ВВГ 4х10 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Кабели силовые с ПВХ изоляцией до 6 кВ → Кабель ВВГ – 0,66кВ

ГОСТ 31996-2012,  ТУ 16-705.499-2010

ВВГ 1х50 (ок)

ВВГ 2х25 (ок)

ВВГ 3х2,5 (ок)

ВВГ 3х25 (мк)

ВВГ 4х2,5 (ок)

ВВГ 4х25 (мк)

ВВГ 5х2,5 (ок)

ВВГ 5х25 (мк)

Расшифровка

_

В

В

Г

4

х

10

медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
4 жилы
номинальное сечение жилы 10 мм²

Конструкция

1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным сечением 10 мм², соответствующие 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,9 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0 мм либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент или лент нетканого полотна суммарной номинальной толщиной 0,4 мм.

5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.

Технические характеристики

Номинальное переменное напряжение	0,66 кВ частотой 50 Гц
Испытательное переменное напряжение	3 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Длительно допустимая токовая нагрузка	58 А на воздухе, 73 А в земле
Допустимый ток односекундного КЗ	1,09 кА
Сопротивление изоляции при 20 °С	не менее 7,1 МОм·км
Строительная длина	по заказу потребителя
Допустимая температура нагрева жил	70 °C
Максимальная температура нагрева жил	90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба	7,5 наружных диаметров
Диапазон рабочих температур	−50. ..+50 °C
Срок службы	не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	601,0 кг/км
Наружный диаметр	16,7 мм
Минимальный барабан	№ 8 — 160 м № 8а — 280 м № 10 — 620 м № 12 — 1010 м № 14а — 1070 м № 14 — 1940 м № 16 — 1250 м № 16а — 1270 м № 17а — 3140 м № 17 — 2615 м № 18 — 2845 м № 18а — 3815 м № 18б — 3480 м
Макс. длина в бухте	83 м
Калькулятор массы	км → 0 кг

Купить из наличия

Производители

ТОО «K. AZ TEL», Шымкент

ООО «Завод Агрокабель», Великий Новгород

ООО «АлтайКабель», Барнаул

ООО «Кабельный завод «Алюр», Великие Луки

ООО «Арзамасский кабельный завод», Арзамас

показать ещё 44 ↓

ОАО «Беларускабель», Мозырь

СЗАО «Белтелекабель», Минск

ООО «ВЛКЗ», Великие Луки

ТОО «ТД Евразкабель», Алматы

ООО «Инкатех», Самара

ООО «Кабель-Арсенал», Климовск

ООО «КабельСпецПроект», Смоленск

ТОО «КазЭлектроМаш», Семипалатинск

АО «Казэнергокабель», Павлодар

ООО «Калужский кабельный завод», Калуга

ООО «Камский кабель», Пермь

ООО «ККФ», Красноярск

ООО «Коаксиал», Серпухов

АО «Людиновокабель», Людиново

ООО «КЗ «Магна», Великие Луки

ООО «Межрегиональная торгово-промышленная компания», Брянск

ООО «Завод Москабель», Москва

ООО «НЗСК», Новосибирск

ООО «НКЗ Кабель-Центр», Новосибирск

ОАО «НП «Подольсккабель», Подольск

ООО «Промстройкабель», Трёхгорный

ООО «Режкабель», Реж

ОАО «РОССКАТ», Самара

ООО «Рыбинсккабель», Рыбинск

АО «Самарская кабельная компания», Самара

ООО «Сарансккабель», Саранск

АО «Сибкабель», ООО «ХКА», Томск

ООО «Таткабель», Казань

АО «Тверьэнергокабель», Тверь

ООО «Угличкабель», Углич

ООО ТД «Ункомтех», Иркутск

АО «Уралкабель», ООО «ХКА», Екатеринбург

ООО «КЗ «Цветлит», Саранск

ОАО «Щучинский завод «Автопровод», Щучин

ООО «Экокабель», Псков

ООО «КЗ «Эксперт-Кабель», Москва

АО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино

АО «Электротехмаш», Санкт-Петербург

АО «Элкаб»-КЗ, Нижний Новгород

ООО «Элпром», Псков

ООО Кабельный завод «Энергия», Пролетарск

ООО «Энергокомплект МФ», Домодедово

ЗАО «МТД «Энергорегионкомплект», Москва

ТОО «Юг-ЭлектроКомплект», Алматы

Цены из заявок

Уже 30 дней нет предложений на ВВГ 4х10.

Кабельные муфты

ВВГ 4х10 – все технические характеристики силового медного кабеля

Кабели ВВГ других конструкций смотрите здесь!

Кабель марки ВВГ 4х10 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ 4х10
по ГОСТ 31996-2012

Кабель ВВГ 4х10 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

• напряжение сети не более 1000 В;
• частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 4х10

• В — «винил», изоляция выполнена из пластиката поливинилхлорида;
• В — «винил», оболочка выполнена из пластиката поливинилхлорида;
• Г — «голый», в кабеле отсутствует броня;
• П (при наличии) — плоская конструкция кабеля;
• 4 — количество жил;
• 10 — площадь сечение одной медной жилы, мм².

Основные технические характеристики кабеля ВВГ 4х10

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012	—	1
Код ОКП	—	35 2122; 35 3371
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до 50
Минимальная температура монтажа	°С	-15
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	Н	1200
Максимально допустимая температура нагрева жил при КЗ	°С	160
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	601
Расчетная масса (вес) одного метра кабеля, 0,66 кВ	кг/м	601/1000
Расчетная масса (вес) кабеля, 1 кВ	кг/км	620
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	620/1000
Допустимый радиус изгиба	мм	173
Допустимая токовая нагрузка при прокладке на воздухе	А	63
Допустимая токовая нагрузка при прокладке в земле	А	79
Допустимый ток односекундного короткого замыкания	А	1. 09
Объем горючей массы	л/км	251
Сопротивление изоляции жил	МОм/км	7
Толщина изоляции жил, 1 кВ	мм	1
Толщина изоляции жил, 0,66 кВ	мм	0.9
Масса цветного металла	г/м	356
Максимальная мощность при прокладке в воздухе, 220 В	кВт	18.48
Максимальная мощность при прокладке в земле, 220 В	кВт	23.17
Максимальная мощность при прокладке в воздухе, 380 В	кВт	41.45
Максимальная мощность при прокладке в земле, 380 В	кВт	51.98
Температура нагрева жил по условию невозгорания	°С	350
Длительно допустимая температура нагрева жил	°С	70
Допустимая температура в режиме перегрузки	°С	90
Электрическое сопротивление жилы	Ом/км	1. 83

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков – основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

Конструктивные особенности ВВГ 4х10

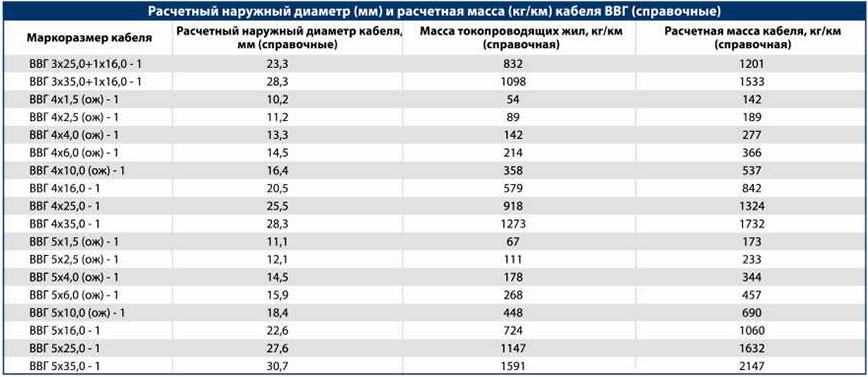

В представленной ниже таблице отражены особенности конструкции кабеля.

Варианты конструкции жил:

• ок — однопроволочная жила;
• мк — многопроволочная жила.

Скачать чертеж кабеля ВВГ 4х10 в формате DWG (Autocad)

Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 4х10 в редактируемом формате программы Autocad, напишите нам!

660/1100В Напряжение Ввг Ввгнг Ввгнг-Frls Кабель силовой медный для России

Применение

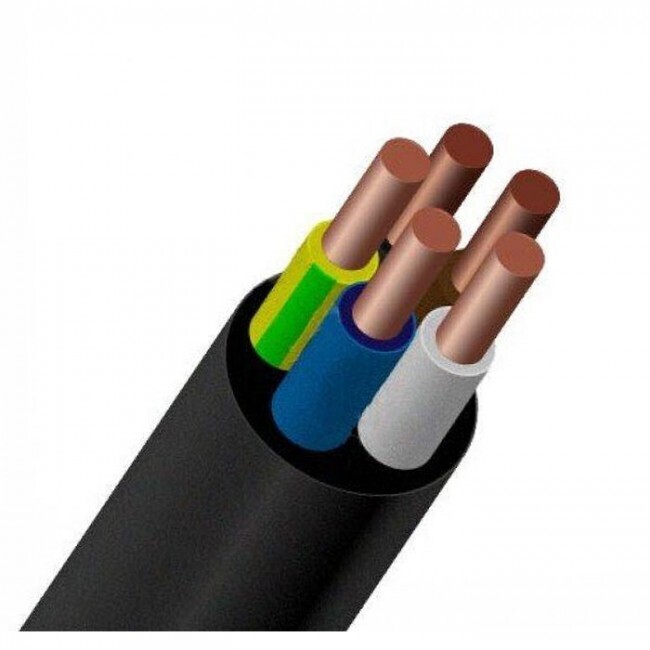

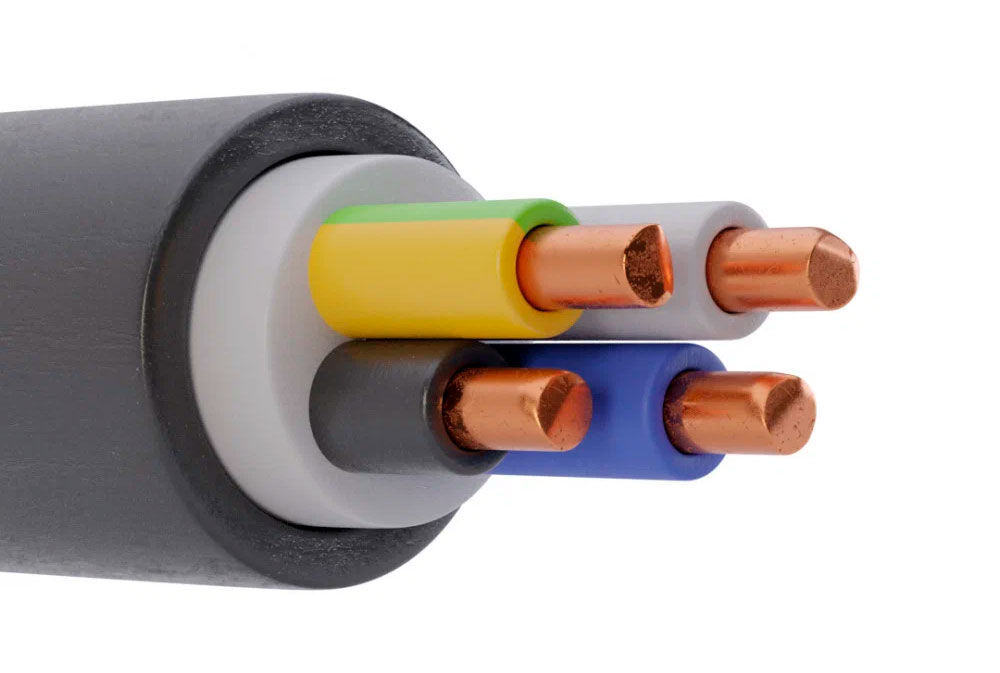

Конструкция:
1. Токопроводящая жила – медная, однопроволочная или многопроволочная, круглая или секторная, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – ПВХ. Жилы изолированных многожильных кабелей имеют опознавательную окраску. Изоляция нейтрального проводника синего цвета. Изоляция заземлителя двухцветная (желто-зеленая).
3. Скручивание. Изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Двухжильные кабели имеют жилы одинакового сечения. Трех-, четырех- и пятижильные кабели имеют все жилы одной площади или одну жилу (заземляющую или нейтральную) меньшей площади.
4. Оболочка – ПВХ, кабели ВВнг имеют оболочку из ПВХ пластиката, не распространяющего горение.

Применение:
Кабели предназначены для распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ 50 Гц. Предназначены для прокладки внутри как сухих, так и влажных производственных помещений на специальных эстакадах, в сборе, а также для прокладки на открытом воздухе. Кабели не рекомендуется закапывать в траншеи. Кабели марки
ВВГ не распространяют горение при индивидуальной прокладке.
Кабели ВВГнг не распространяют горение при прокладке в пучках.


Моб.: +86 18339931106


Технические характеристики:
Тип климатизации УХЛ, категория размещения – 1 и 5 по ГОСТ 15150-69.
Диапазон рабочих температур………………………-500 до +500
Относительная влажность воздуха…………………………..до 98%
Прокладка и монтаж кабелей должны осуществляться без предварительного подогрева при температурах Не ниже, чем… -15
Минимальный радиус изгиба при лечении: vvg отдельные кабели проводника ………………………… 10 Внешние диаметры
Кабели одножильные ВВГнг……………………………. 15 наружных диаметров
Кабели многожильные…………………………………..7,5 наружные диаметры
Номинальная частота…………………… ……………50 Гц
Испытательное напряжение переменного тока 50 Гц
Для 0,66 кВ……………………3 кВ
Для 1 кВ……………………………………….3,5 кВ
Длительно допустимая рабочая температура нагрева жилы…..…+70

Конструкция

1. Медная жила
2. Изоляция из сшитого полиэтилена
3. Наполнитель ПП
4. Наружная оболочка из ПВХ, черная

Свойства

Макс. допустимая температура проводника: 90 °C
Рабочая температура: – 20 … + 90 °C
Мин. Температура укладки: – 5 °C
Мин. радиус изгиба:
Многорядный: 12 x D
Односторонний C1: 15 x D
Пламя C1tardant в соотв. с (IEC 60332-1)

Техническая спецификация

Тип проводника:
Класс 1: жесткий проводник          Класс 2, многожильный проводник

Данные о структуре кабеля

0064 Количество co C1 и размер Толщина изоляции Толщина внешней оболочки Наружный диаметр Вес кабеля мм2 мм мм D ок. мм ок. кг/км 1 х 16 С2 0,7 1,4 9,5 215 1 х 25 С2 0,9 1,4 11,0 310 1 х 35 С2 0,9 1,4 12,0 410 1 х 50 С2 1,0 1,4 13,5 540 1 х 70 С2 1,1 1,4 15,5 745 1 х 95 С2 1,1 1,5 17,5 1010 1 х 120 С2 1,2 1,5 19,0 1250 1 х 150 С2 1,4 1,6 21,0 1535 1 х 185 С2 1,6 1,6 23,5 1910 1 х 240 С2 1,7 1,7 26,0 2470 1 х 300 С2 1,8 1,8 28,5 3080 1 х 400 С2 2,0 1,9 32,0 3995 2 х 1,5 С1 0,7 1,8 10,5 145 2 х 2,5 С1 0,7 1,8 11,0 180 2 х 4 С1 0,7 1,8 12,0 225 2 х 6 С2 0,7 1,8 13,5 310 2 х 10 С2 0,7 1,8 15,0 420 2 х 16 С2 0,7 1,8 17,5 600 2 х 25 С2 0,9 1,8 20,5 880 2 х 35 С2 0,9 1,8 23,0 1160 3 х 1,5 С1 0,7 1,8 10,5 165 3 х 2,5 С1 0,7 1,8 11,5 210 3 х 4 С1 0,7 1,8 12,5 265 3 х 6 С2 0,7 1,8 14,5 370 3 х 10 С2 0,7 1,8 16,0 515 3 х 16 С2 0,7 1,8 18,5 750 3 х 25 С2 0,9 1,8 21,5 1110 3 х 35 С2 0,9 1,8 24,5 1475 3 х 50 С2 1,0 1,8 26,5 1865 3 х 70 С2 1,1 1,9 31,5 2680 3 х 95 С2 1,1 2,0 35,5 3600 3 х 120 С2 1,2 2,1 39,5 4515 3 х 150 С2 1,4 2,3 44,0 5555 3 х 185 С2 1,6 2,4 48,5 6930 3 х 240 С2 1,7 2,6 55,0 9010 3 х 300 С2 1,8 2,8 61,0 11195 4 x    1,5 С1 0,7 1,8 11,5 190 4 х 2,5 С1 0,7 1,8 12,5 245 4 х 4 С1 0,7 1,8 13,5 320 4 х 6 С2 0,7 1,8 15,5 445 4 х 10 С2 0,7 1,8 17,0 635 4 х 16 С2 0,7 1,8 20,0 930 4 х 25 С2 0,9 1,8 23,5 1390 4 х 35 С2 0,9 1,8 26,5 1850 4 х 50 С2 1,0 1,9 30,5 2450 4 х 70 С2 1,1 2,0 34,5 3410 4 х 95 С2 1,1 2,1 39,5 4640 4 х 120 С2 1,2 2,3 44,0 5780 4 х 150 С2 1,4 2,4 48,5 7075 4 х 185 С2 1,6 2,6 54,5 8965 4 х 240 С2 1,7 2,8 61,0 11510 4 х 300 С2 1,8 3,0 67,5 14370 5 х 1,5 С1 0,7 1,8 12,5 225 5 х 2,5 С1 0,7 1,8 13,5 290 5 х 4 С1 0,7 1,8 14,5 380 5 х 6 С2 0,7 1,8 17,0 540 5 х 10 С2 0,7 1,8 19,0 775 5 х 16 С2 0,7 1,8 21,5 1135 5 х 25 С2 0,9 1,8 27,0 1780 7 х 1,5 С1 0,7 1,8 13,5 275 7 х 2,5 С1 0,7 1,8 14,5 360 12 х 1,5 С1 0,7 1,8 17,0 450 12 х 2,5 С1 0,7 1,8 19,0 595 19 х 1,5 С1 0,7 1,8 20,0 615 19 х 2,5 С1 0,7 1,8 22,0 850 24 х 1,5 С1 0,7 1,8 23,0 785 24 х 2,5 С1 0,7 1,8 25,5 1050 27 х 1,5 С1 0,7 1,8 23,5 840 27 х 2,5 С1 0,7 1,8 26,0 1135 37 х 1,5 С1 0,7 1,8 26,0 1060 37 х 2,5 С1 0,7 1,8 29,0 1485
