Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. В статье мастер сантехник расскажет как правильно опрессовать тёплый пол своими руками.

Что такое опрессовка

Опрессовка готовой системы водяного отопления — это проверка герметичности и качества сборки. От результатов такой проверки полностью зависит — можно ли вводить систему в эксплуатацию или нет. Это первая процедура, которую нужно провести после монтажа и перед включением отопления.

По своей сути — это контроль без разрушения. В систему нагнетается воздух либо вода, посредством чего создается повышенное давление. Если при этом нет течи — можно без опаски запускать систему в работу.

Опрессовка проводится и при проверке уже действующей системы. Ведь часто утечка появляется в местах соединения деталей при помощи фитингов, пайки или сварочных работ. Могут пострадать и сами трубы, например, от механических воздействий, либо под действием коррозии. Высокая температура и давление также являются причиной постепенного износа труб и деталей системы водяного отопления. Чтобы обнаружить и устранить место изъяна требуется опрессовка.

Это комплекс мероприятий, посредством которого в частном доме могут проверяться не только отопительная система, но и горячее водоснабжение, и канализация, и трубы в скважине для воды.

В процедуру опрессовки входит:

• Испытание трубопровода и его промывка;


• Проверка и, если требуется, замена деталей;


• Восстановление поврежденной изоляции.

Воздействием высокого давления проверяются:

• Прочность корпусов, а также стенок труб, радиаторов, теплообменников и арматуры;


• Закрепления при соединении составляющих систему элементов;


• Выдержка кранов, манометров, а также задвижек и клапанов.

Что должно быть сделано до опрессовки

Как опрессовать тёплый пол

Опрессовку проводят до заливки стяжки тёплого пола. Она может быть проведена даже в тех случаях, если вы еще не подключили котел или сделали только одну комнату. Проверять целостность все равно можно и даже нужно. А для проведения работ существует несколькими способами.

Опрессовка от системы водоснабжения

До опрессовки закройте все вентили и расходомеры коллектора тёплого пола. Подключите шланг подходящего диаметра и прочности к коллектору подачи. Другой конец шланга нужно подключить к системе водоснабжения дома. Все соединения должны надёжно закреплены.

Обратите внимание! В момент заполнения водой системы тёплого пола автоматический воздухоотводчик должен быть закрыт (если он имеется), так как пыль и мусор, который обязательно находится в трубе может вывести его из работы. Так же если в систему уже встроен котел, то его нужно оградить от испытательных работ, лучше его потом испытать отдельно (так как давление при опрессовке теплого пола достигает 6 атмосфер, а рабочее давление котлов не превышают 3 атмосфер). Для этого нужно закрыть оба запорный шаровых крана на подаче и обратке, идущих непосредственно от котла и к котлу

Откройте вентиль подачи воды, откройте ближайший расходомер или вентиль первого контура (зависит от вида коллектора), далее начинайте потихоньку открывать сливной вентиль. В этот момент будет слышен шипящий звук выхода воздуха. На сливном вентиле к этому моменту должен тоже надет шланг, конец, которого нужно пустить в емкость для сбора воды, которая будет выливаться по мере наполнения контура водой. И так, как только из первого контура перестанет идти воздух, сразу открываем второй контур, при этом первый нужно закрыть, что бы не лить лишнюю воду и что бы быстрее прокачался второй контур. Когда прокачался второй контур, сразу открываем третий, четвертый, пятый… Не забывайте закрывать предыдущие. Когда весь воздух из контуров теплого пола будет вытеснен, нужно закрыть оба вентиля подачи и слива воды, а вентили идущие на каждый контур открыть.

Данный рассмотренный вариант не самый лучший для опрессовки, так как давление в системе водоснабжения не превышает 3 бар, а для качественно выполненной опрессовки необходимо давление в 6 бар. Поэтому рассмотрим еще тройку вариантов, позволяющие поднять оптимальное давление воды в системе.

С помощью профессионального опрессовщика

Для проверки системы отопления в продаже имеются профессиональные опрессовщики, как ручные так и электрические. Разницы каким именно воспользоваться нет, оба выполнят свою задачу отлично. Единственное стоимость их значительно различается. Пользоваться ручным прибором не составит никакого труда. Просто подключаете шланг от него в систему тёплого пола, наливаете воду в ванночку опрессовщика и начинаете качать, открывая и закрывая вентили по первому варианту, периодически добавляя воду в ванночку. Электрический опрессовщик нужно будет подключить к системе водоснабжения или если есть возможность отбирать воду из любой подходящей емкости с чистой водой. Подробная инструкция по работе прилагается к каждому прибору. Так как их много видов рассматривать их мы здесь не будем.

Опрессовка с помощью садового опрыскивателя.

Обратите внимание! Перед тем как начать работы с каким либо опрыскивателем, уточните его рабочее давление на корпусе или в паспорте и не в коем случае не превышайте его

Для этого лучше подойдет металлический садовый опрыскиватель. Наливаем в него воды, шланг от опрыскивателя подключаем к вентилю подачи. Что бы много раз не перекрывать краны и не заполнять опрыскиватель водой, так как емкость его хватит разве, что на один контур трубы, нужно сначала проделать действия, которые мы описывали в опрессовке от системы водоснабжения, а потом уже воспользоваться этим способом, потому как вам останется лишь создать давление в 4-6 атмосфер, для чего объёма одного бачка вполне будет достаточна.

Шланг от опрыскивателя подключаем к входному вентилю подачи и начинаем качать до тех пор пока не наберется давление 4-6 атмосферы. Что бы не качать вручную, можно воспользоваться любым компрессором, подключив его вместо клапана сброса лишнего давления на опрыскивателе.

Здесь важно постоянно контролировать давление и не завышать рекомендованные заводом изготовителем опрыскивателя. Если вы не уверенны что справитесь, лучше этого не делайте, а воспользуйтесь следующим способом.

Опрессовка с помощью вибрационного насоса

Вибрационные насосы на подобии «Ручеек», «Малыш» способны создавать давление до 6 атмосфер, поэтому они хорошо справятся с опрессовки вашей системы.

Данный способ по нашему мнению проще в выполнении предыдущего, так как всё что требуется это поместить насос в емкость с достаточным объемом воды, с хорошо закрепленным на нем шлангом и подключенным к коллектору. Здесь работать лучше вдвоём, один открывает краны и подает команды, другой включает и выключает насос.

Принцип заполнения водой контуров такой же как и в первом варианте. То есть открыли вентили, после включили насос. Только не закрывайте вентиль контура до того как не открыли следующий вентиль, иначе скорее всего у вас соскочит шланг либо с насоса, либо с коллектора. Шланг с обратки можно вывести в ту же емкость, где находится насос. Как только из контуров теплого пола вышел весь воздух… Далее всё что будет написано до конца абзаца хорошо запомните, важен сам порядок действий… Как только вышел весь воздух перекрываем вентиль обратки, смотрим на манометр, как на нем повышается давление до 6 атм. (Этот момент очень короткий), закрываем вентиль подачи и одновременно выключаем насос.

Опрессовка пластиковых и полиэтиленовых труб тёплого пола производится один раз, после чего оставляется на сутки, потом проверяются все соединения и вся длинна контуров на наличие подтеков. Так же стоит обратить внимание на показания манометра. Давление за это время не должно падать, либо упадёт максимум на 0,2 атм. для металлопластиковых и 0,5 для сшитого полиэтилена. Если имеются не герметичные соединения, подтягиваем, устраняем. Если обнаружился брак трубы, контур поменять на новый, так как соединения трубы в стяжке пола крайне не желательны.

Если на этот момент в системе имеется котёл отопления, не плохо бы провести температурные испытания тёплого пола. Для этого нужно спустить давление с труб, заполнить оставшуюся систему водой, открыть шаровые краны, идущие от котла и к котлу коллектора, при необходимости опять создать давление в системе до рабочего давления котла, и прогреть систему до 80 C в течении получаса. В это время опять же наблюдаем за трубами на наличие протечек. После таких испытаний труба тёплого пола примет окончательно своё положение и уже на изгибах не будет лишнего напряжения. Но если котла пока не имеется, можно пропустить этот момент.

Важно держать рабочее давление на всем протяжении заливки стяжки пола, вплоть до полного его высыхания. Если не проводились температурные испытания, то перед заливкой стяжки нужно спустить систему  до рабочего давления при котором пол будет потом эксплуатироваться. Это важно, так как если это не сделать, то после того как стяжка пола высохнет и мы спустим давление до рабочего, труба станет чуть уже в диаметре ( особенно это касается тубы из сшитого полиэтилена), между трубой и стяжкой образуется небольшой зазор, который заполнится воздухом, что в свою очередь повлияет на теплоотдачу тёплого пола (не сильно, но повлияет), ведь как мы знаем воздух является хорошим теплоизолятором.

Видео

В сюжете – Опрессовка 3х кратным рабочим давлением воды

Опрессовка тёплого пола воздухом

Опрессовка воздухом по мнению профессионалов является не самым лучшим способом это сделать. Потому, что заметить утечку воздуха сложнее, чем утечку воды. Но всё-таки она становится актуальным, когда опрессовка проводится в холодное время года, либо когда есть сомнения, что запуск системы отопления дома не будет произведен до наступления холодов и есть вероятность, что вода в трубах замерзнет и разорвет трубу так, как воду из труб до суха тяжело выгнать. Поэтому в этом случае лучше вместо воды загнать туда воздух.

Делать это можно любым компрессором, даже автомобильным. Только здесь есть небольшие нюансы. Когда воздух проходит через компрессор, он нагревается и расширяется, поэтому когда вы создали нужное давление в трубах, нужно закрыть краны и подождать пока воздух в них остынет. За это время показания на манометре должны упасть на 1–1,5 атмосферы. После систему докачиваете опять до нужных 6 атм. И опять ждете. Повторяете еще раз и оставляете всё на сутки. За это время проверяйте все соединения и всю трубу с помощью мыльного раствора и кисточки, то есть промыливайте всё что можно. Если будет где-то утечка, это место будет пузыриться. По истечении суток, давление в трубах может незначительно упасть, либо останется на прежнем уровне.

Когда вы убедились в герметичности системы трубок и соединения вашего тёплого пола можно приступать к заливке стяжки своими руками. Главное запомнить, что чистовая стяжка заливается с рабочим давлением в трубах.

Видео

В сюжете – Как опрессовать систему отопления или водопровода воздухом

Источник
https://santekhnik-moskva.blogspot.com/2019/11/Kak-opressovat-toplyy-pol.html

как опрессовать, заполнение воздухом, водой, теплоносителем, проверка водяного пола перед заливкой, давление в трубах

Содержание:

На завершающей стадии установки водяного контура теплого пола его необходимо проверить на функциональность и отсутствие протечек. Эту процедуру называют опрессовкой.

Назначение опрессовки

Монтажные работы по установке водяного теплого пола должны обязательно завершиться проверочными мероприятиями, называемыми опрессовкой. Для их реализации существует определенная поочередность действий, обязательным условием которых является создание в системе избыточного давления. Это позволяет проверить на предмет герметичности все соединения и трубопровод в целом. Самостоятельная реализация подобного тестирования требует внимательности и ответственности. В результате нередко удается обнаружить ряд дефектов, нуждающихся в исправлении до обустройства стяжки. Кроме того, осуществляется проверка общей эффективности работы водяного контура.

Существует три способа тестирования работоспособности готового контура:

1. Ввод водяного контура на определенное время в рабочий режим с горячей водой.
2. Проверка путем заполнение теплого пола теплоносителем в холодном состоянии.
3. Воздушная опрессовка.

Использование воды

Перед началом самостоятельной опрессовки теплого пола проводится монтаж коллекторного ящика, с последующим подключением собранных греющих водяных контуров. Далее внутрь системы при помощи подающего патрубка заливается вода. Во время этой процедуры необходимо закрыть колпачки на коллекторе обратки, ослабив кран на подаче.

По ходу заполнения труб водой происходит постепенное вытеснение воздуха. Это сопровождается характерным шипением, т.к. газ выходит через автоматический воздухоотводчик. Далее открывают вентиль на обратке для стравливания воздуха. Если речь идет о нескольких контурах, то описанный процесс повторяют на каждом из них, до полного вытеснения воздуха из системы. По завершении вентиль подачи воды на входе в коллектор необходимо закрыть.

Далее открывают задвижку, находящуюся перед обраткой:

• При реализации проверки теплого пола перед заливкой методом установки рабочих температур при открывании вентиля важно наблюдать постепенность. Показатель начальной температуры теплоносителя в системе должен находиться на уровне +20 градусов. После определенной паузы (3-4 часа) температуру можно немного повысить (на 5 градусов). При этом важно внимательно следить за состоянием стыковочных участков, наружных поверхностей труб и соединений.
• При обнаружении протечек воду из системы сливают, приступая к ремонту. Далее подача теплоносителя возобновляется. По достижении проектной температуры систему оставляют в таком состоянии 2-3 дня. В течении это времени продолжаются визуальные наблюдения за трубами и узлами: если неисправности больше не будут обнаружены, температуру нужно уменьшить. Заливать стяжку разрешается только после остывания контура.
• Второй способ предусматривает создание избыточного давления. Полностью заполнив трубы холодным теплоносителем, нужно создать такой уровень давления в системе теплого пола, чтобы он превысил рабочий в 1,5–2 раза. В таком положении водяной контур оставляют на пару дней. Этого времени вполне достаточно, чтобы вода просочилась в местах дефектов трубопровода или стыков. Устранить обнаруженные проблемы можно после опорожнения системы, после чего испытание повторяют.

Воздушная опрессовка

Проверка воздухом проводится в тех случаях, когда использовать для этого воду по какой-то причине невозможно.

Как это происходит:

1. Проверка на герметичность начинается с закрытия всех кранов, в том числе крана Маевского. В случае использования автоматического воздухоотводчика, его нужно демонтировать, заглушив посадочное место сплошной вставкой.
2. Подключение нагнетателя воздуха. Его роль может выполнять автомобильный насос с манометром или компрессор. Коммутация соединительного шланга осуществляется при помощи штуцера и крана, установленного дальше. В системе нужно создать такое давление, чтобы оно превысило рабочее значение в 2–3 раза.
3. Создание избыточного давления в трубах теплого пола на уровне от 4 до 5 атм происходит только в водяном контуре. Промежуток между коллектором и котлом для этого не предназначен из-за реальной угрозы повреждения котла. Как правило, отопительное оборудование в состоянии переносить давление не более 3 атм. Для тестирования данного участка трубопровода проводится автономная опрессовка, с созданием допустимого максимума.
4. После достижения необходимого давления кран нужно перекрыть, сделав паузу в работе на сутки. На протяжении всего этого времени внимательно следят за показателями манометра. Важно понимать, какое давление должно быть в теплых полах: допускается лишь незначительное его снижение (не более, чем 0,5 атм) из-за остывания воздуха. Дело в том, что процесс нагнетания сопровождается его некоторым нагреванием.
5. Для обнаружения соединительных участков с плохой герметичностью все стыки покрывают мыльным раствором. В этой роли хорошо себя зарекомендовала жидкость для чистки стекол. При обнаружении пузырьков делается вывод о недостаточной плотности соединений. Если после подтягивания проблема не ушла, производят замену прокладок.

Если опрессовка теплого пола воздухом не выявила никаких неисправностей, систему можно оставить под давлением на время обустройства стяжки.

Какой способ лучше

Определяясь, как опрессовать теплый пол, в учет следует взять несколько соображений. При использовании для организации водяного контура металлопластиковых труб рекомендуется в качестве проверки применить нагнетание холодной воды, до достижения манометром отметки в 6 бар. В таком положении контур оставляют на сутки. Если давление за это время не упало, трубопровод можно покрывать стяжкой. При этом показания манометра по ходу бетонных работ остаются в неизменном состоянии.

На трубах из современного сшитого полиэтилена инструкцией предписывается создавать двойной уровень избыточного давления (минимальный показатель ― 6 бар). Стоит отметить, что трубы из сшитого полиэтилена вполне справляются со своей задачей. По истечении получаса после падения давления его восстанавливают до прежних показателей. Обычно эту процедуру повторяют два раза. Далее давление фиксируют на первоначальном уровне, оставив систему на 24 часа.

Если на следующий день падение давления будет зафиксировано в пределах 1,5 бар, опрессовка теплого пола из сшитого полиэтилена считается успешным.

В отдельных ситуациях рекомендуется тестовый контроль холодной водой завершить проверкой системы при максимальной температуре теплоносителя. При этом нужно внимательно осмотреть все узлы и соединения, пока температура не достигнет нужного значения. Контур в таком состоянии должен пребывать несколько дней. При необходимости все стыки подтягивают. При отсутствии протечек нужно дождаться полного остывания контура, и лишь потом начинать стяжку.

Выбирая между воздушным и водяным методом опрессовки водяного теплого пола, большинство специалистов останавливаются на втором способе. Бытует мнение, что при осуществлении тестирования летом возникает реальная опасность того, что до наступления холодов стяжка не высохнет. Так как контур заполнен водой, он может размерзнуться, со всеми вытекающими последствиями.

Воздушная проверка в этом отношении куда безопаснее: она не зависит от времени реализации.

Рекомендации специалистов

Во время заполнения теплых полов водой в режиме высокого давления возникает реальная опасность выскакивания труб из своих посадочных мест. Обычно это бывает в тех местах, где применялась монтажная лента. Во избежание подобных ситуаций необходимо предварительно провести монтаж маяков для стяжки, закрепив их для верности небольшими кучками раствора. Это позволит после затвердевания смеси обзавестись дополнительным удерживающим каркасом. Если контур крепился на сетку, то в дополнительных укрепляющих мероприятиях необходимости нет. Перед укладкой раствора трубы рекомендуется промыть от возможных загрязнений чистой проточной водой. Промывку лучше повторить несколько раз: сигналом к прекращению процедуры является то, что вода на выходе будет полностью чистой.

воздухом, водой, проверка труб перед запуском

На чтение 9 мин. Просмотров 3.2k. Обновлено 29 января, 2021

Прежде чем использовать водяные тёплые полы, предварительно нужно произвести проверку на работоспособность и наличие протечек, провести так называемую опрессовку.

В данной статье мы расскажем о видах и способах опрессовки тёплых полов, так же вы узнаете, как ее можно сделать своими руками. Кроме того, рассмотрим все виды компрессоров предназначенных для этого, выявим их плюсы и минусы.

Зачем нужно опрессовывать теплый пол?

Опрессовка отопительной системы — проверка её на качество герметичности труб и фитинговых соединений под высоким давлением. Тестирование позволяет выявить течь и другие дефекты. Проверять каждый обогревательный контур необходимо отдельно.

Опрессовка тёплых полов проводится перед заливкой бетонной стяжки и укладкой финишного покрытия, чтобы в случае обнаружения дефектов их было несложно устранить.

Если гидропол монтируется в деревянном доме «сухим» способом, то его испытание также надо проводить перед тем, как трубы закрываются листами ГВЛ.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Watch this video on YouTube

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

• объём системы отопления;
• частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

• горячим теплоносителем;
• холодной водой;
• воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Для этого, надо произвести заполнение, а затем слив воды из трубопровода несколько раз. Когда пойдёт полностью чистая вода, то можно прекращать процедуру.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

1. На коллекторном узле закрываются краны обратки.

2. Устанавливается давление в районе 2,5 атмосфер.

3. Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

4. Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

5. Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи. Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Если дефектов больше не обнаружено,  то градус нагрева теплоносителя постепенно снижается. Заливка стяжки начинается только после остывания системы.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

🟢Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Watch this video on YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

Тестирование теплого пола воздухом

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

1. Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

2. Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

3. Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
4. После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

5. Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
6. Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

Какой способ выбрать?

У многих встаёт вопрос, какой вариант тестирования лучше всего подходит для тёплых водяных полов? Воздушный способ удобней, так как не всегда удаётся вовремя произвести запуск системы в работу при наступлении холодов, поэтому есть опасность заморозки всего трубопровода.

При воздушной опрессовке таких проблем не возникнет. Для греющих полов это важно, так как с батарей можно без труда слить теплоноситель, а с напольных контуров это сделать достаточно сложно.

Но при воздушном способе, визуально сложно определить не герметичное соединение или участок трубы, через который будет выходить воздух. С водой таких проблем не возникнет, и вы сразу определите нужное место.

Кроме этого, при выборе способа испытания отопительной системы, следует учитывать вид труб, из которых изготовлено водяное отопление.

Особенности гидравлического испытания в зависимости от типа труб

Водяное напольное отопление можно укладывать используя различные виды труб:

1. Металлопластиковые трубы. При сооружении тёплых гидрополов из металлопластиковых труб, рекомендовано производить опрессовку путём нагнетания холодной воды. При этом максимально допустимое давление должно составлять 6 Бар. Тестирование производится в течении одних суток.

Если давление остаётся неизменным, то всё в норме, можно переходить к возведению стяжки, при этом нужно учитывать, что заливка осуществляется при наличии давления в системе. Кроме того, если проверка производится при давлении выше 4 Бар, следует закрутить воздухоотводчики, иначе через них может проходить вода.

2. Трубопровод из сшитого полиэтилена производится по современной технологии, позволяющей сшивать молекулы поперечно. При тесте с таким трубопроводом, создаётся повышенное давление (минимум 6 Бар). Через 30 минут, если давление упадёт, его нужно восстановить, и протестировать систему ещё в течении тридцати минут. Затем процедуру надо повторить, тёплый пол должен поработать в таком режиме ещё 24 часа. Если, по истечению этого периода давление снизилось максимум на 1,5 Бар, то считается, что тестирование прошло удачно.

Бывает, что после теста холодной водой, рекомендовано провести тестирование с горячим теплоносителем. При этом надо несколько дней осуществлять проверку всех стыков и соединений. Если уровень давления  будет в норме, то после того как система остынет, можно заливать стяжку.

Производим первый запуск

Прежде, чем заливать контуры стяжкой, надо произвести пробный запуск. Он требуется для проверки качества обжима контактов тёплых полов. Для этого, необходимо обеспечить циркуляцию теплоносителя и удалить воздушные пробки.

Если теплоносителем служит водопроводная вода, то устанавливается специальный кран, через который будет обеспечиваться его подача. При заливке антифриза, потребуется задействовать наконечник с запорным краном на коллекторе.

Первый запуск следует производить в следующей последовательности:

1. Закрываются краны до распределительного коллектора, тем самым обеспечивается циркуляция жидкости на участке котёл — коллектор. Включается насос и котёл, но его надо запускать не на всю мощность. Проверяются все соединительные контакты.

2. Открываются вентили контуров. Начинать необходимо от петли, расположенной дальше от котла. Когда контур нагреется до температуры с разницей на входе и выходе в 5 — 10 градусов, запускается вторая, а затем и другие ветки.

3. Если тёплый пол выступает единственным источником тепла, то градус нагрева поднимается до максимального уровня (60 градусов).

При комбинированном обогреве, выставляется рабочая температура. В данном режиме тёплый пол должен поработать 6 часов.

Как видите, опрессовка является важным этапом при монтаже тёплого водяного пола. Проведение её обязательно, и производить ее нужно перед укладкой завершающих слоёв пола. Иначе, если гидропол не будет работать или обнаружится течь, то придётся вскрыть финишную отделку и стяжку.

Если вы сомневаетесь, что сможете провести опрессовку труб тёплого пола самостоятельно, то лучше пригласить специалистов.

Как проводят опрессовку теплого пола в коттедже.

Опрессовку водяного теплого пола в коттедже проводят аналогично работам  в системе отопления.

Отличие от опрессовки в радиаторном отоплении, что давление в теплых полах доводят до 3 атмосферотличие от опрессовки в радиаторном отоплении, что давление в теплых полах доводят до 3 атмосферОпрессовку водяного теплого пола в коттедже проводят аналогично работам  в системе отопления.

Опрессовка – это проверка на герметичность всех соединений выполненной системы, в том числе, и водяного теплого пола.

Проверка на герметичность может проходить в двух вариантах: летний вариант и зимний, например:

1. В случае проведения проверки в теплый период, её выполняют традиционно водой, поднимая давление до необходимого.

2. В случае проведения экстренной проверки в зимнее время или осенью, когда температура наружного воздуха опускается ниже отметки +10 градусов, то проверку на герметичность лучше выполнять воздухом, при помощи воздушного компрессора. Выполняется процедура воздухом для того, чтобы вода в трубах, после проведения проверки, не замерзла.

Проверку начинают выполнять от основного узла теплых полов- это коллектор. Во время процесса проведения проверки на герметичность и прочность, опрессовочный насос или компрессор подключают к свободному выходу в коллекторе теплых полов.

При выполнении монтажных работ заказчику необходимо проследить за тем, чтобы количество выходов из коллекторной гребенки было ровно на один выход больше, чем петель теплых полов.

Затем трубопроводы постепенно наполняют водой. В процессе наполнения системы водой из системы необходимо спустить воздух их воздухоотводчика, установленного на распределительных гребенках. Воздух мешает проведению опрессовки трубопроводов, и могут быть показаны неверные результаты.

После этого в трубопроводах нагнетают давление, отличие опрессови теплых полов от опрессовки радиаторного отопления состоит в том, что давление доводят его до 3-х атмосфер, и в таком состоянии оставляют на 20 минут. В случае нагнетания воздуха компрессором, лишний воздух не спускают, а сразу начинают нагнетать и повышать давление в трубах.

Если за это время давление не упадет, то считается, что система теплых полов прошла опрессовку.

В том случае, если стрелка манометра начнет падать, то это явный признак имеющихся утечек в системе и отсутствия герметичности.

После проверки на герметичность воду из системы отопления не выгоняют, а оставляют для заливки труб цементным раствором.



Как сделать опрессовку теплого пола своими руками?

Так называется гидравлическое испытание, с помощью которого проверяется готовности системы «теплый пол» к работе по предназначению. Опрессовка теплого пола позволяет удостовериться в целостности и работоспособности собранной конструкции до того момента, пока сверху не устроена песчано-цементная стяжка.

Что такое опрессовка и ее назначение

Установка водяной системы отопления под напольное покрытие будет считаться незавершенной полностью, если не организованы проверочные мероприятия по контролю качества, называемые опрессовкой теплого пола. Проводят ее по утвержденному алгоритму, создавая избыточное давление, чтобы удостовериться в герметичности всех соединений и отсутствии в самих трубах дефектов скрытого характера. Поэтому опрессовку теплого пола, установленного своими руками, рекомендуется выполнять со всей ответственностью.

По завершению данного мероприятия есть возможность устранить проявившие себя проблемы, убедиться, что водяной контур функционирует эффективно. После этого можно спокойно заливать стяжку.

Схема теплого пола с готовым модулем

Варианты опрессовки

Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:

• вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
• выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
• провести опрессовку теплого пода воздухом.

С использованием воды

До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.

Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.

Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.

Очередной рабочий этап – открытие вентиля, установленного перед обраткой.

Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.

Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.

Опрессовка теплого пола водой

Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.

Опрессовка воздухом

После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.

Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:

• сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
• подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
• после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным;
• для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.

Опрессовка теплого пола воздухом

Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.

Критерии выбора

Чтобы решить, как правильно сделать опрессовку теплого пола,  рекомендуется учесть определенные факторы.

Если для водяной системы уложены металлопластиковые трубы, то опрессовку теплого пола следует выполнять холодной водой, подняв давление до 6 бар. В этом состоянии трубы остаются на сутки. Если показатель давления остается неизменным, можно залить бетонную стяжку.

В случае, когда система смонтирована из труб, изготовленных из современного полиэтиленового материала, инструкцией предусматривается, что проверочное давление должно превышать рабочий режим в два раза и составлять не менее 6 бар. Через полчаса, как только давление спадает, его восстанавливают до прежнего значения.

Такая процедура перед заливкой теплового носителя выполняется два раза. После этого давление возвращается в первоначальное состояние, система выдерживается не менее суток. Если через это время показатель уменьшится менее, чем на 1.5 бар, то отопительную систему можно считать исправной и успешно протестированной.

Иногда, сделав опрессовку холодной водой под давлением, специалисты советуют устроить контрольное тестирование, залив в трубы максимально подогретый тепловой носитель, чтобы еще раз удостовериться в целостности системы. В этом случае воду подогревают постепенно, доводя ее до требуемого значения. В таком режиме контур должен проработать несколько дней. При необходимости соединения подтягиваются. Если система в полном порядке, ей дают остыть и наполняют водой, не уменьшая давления.

Делая выбор между вариантами опрессовки, мастера чаще отдают предпочтение второму варианту. Принято полагать, что при проведении проверки в теплый сезон появляется риск, что до начала холодов трубы, залитые стяжкой, еще не будут подготовлены к эксплуатации.

Ведь вода, находящаяся внутри, способна замерзнуть и повредить систему. В этом случае вариант с воздухом будет менее опасным.

Проверка и контрольный пуск теплого пола

Такая операция имеет смысл, пока трубы не укрыты стяжкой. При контрольном пуске можно окончательно убедиться, что все сделано надежно.

Контрольный запуск выполняется в определенной последовательности:

• возле коллектора закрывается вентиль, чтобы тепловой носитель перемещался только через котел. Запускается насос, потом – отопительный агрегат, но не на всю мощность. Проверяются места соединений;
• открывается самая дальняя от котла петля системы теплого пола, необходимо дождаться, пока она полностью прогреется. Как только разница температурного режима между подачей и обраткой составит 5 – 10 градусов, открывается второй по отдаленности контур. Так запускаются все имеющиеся петли;
• температуру увеличиваем до максимального предела. Этто выполняется для системы, представляющей собой основной источник тепла;
• если теплый пол играет второстепенную роль в отоплении, то выставляем терморегуляторное устройство, и система должна проработать в заданном режиме не менее шести часов.

Как только опрессовка системы дала положительный результат, и это подтвердилось пробным запуском, можно окончательно быть уверенным, что все сделано правильно.

Как выполнить опрессовку водяного теплого пола

Содержание статьи:

Сразу же скажем, что опрессовку теплого пола своими руками нужно выполнять до того, как вы залили стяжку. Про стяжку под теплый пол мы говорили в одной из предыдущих статей.

Для чего необходимо делать опрессовку теплого пола?

Вы можете задать закономерный вопрос – «Для чего нужна опрессовка теплого пола?». Ведь на качественные термостойкие трубы изготовители обязательно дают гарантию. Однако, несмотря на это, трубы могут обладать отдельными дефектами, которые вы никак не увидите невооруженным глазом. К примеру, на стенках попадаются раковины, которые при подаче давления образовывают течи.

Другими словами опрессовка труб теплого пола необходима как для проверки качества соединения на фитингах, так и для проверки качества используемых труб.

Опрессовка системы теплого пола может быть проведена даже в тех случаях, если вы еще не подключили котел или сделали только одну комнату. Проверять целостность все равно можно и даже нужно. А для проведения работ существует 2 способа.

Как опрессовать теплый пол водой

Перед началом работ подобным способом контур должен быть раскатан по площади помещения и уже подключен к распределительному коллектору. К слову, на коллекторе тоже должны быть уже установлены запорные вентили.

Еще на коллекторе существуют специальные вентили для того, чтобы заполнить или слить систему. Заполнять контур можно как раз через них, подключив шланг. При заполнении водой необходимо создать давление 2,5-2,8 атм., но если возникают какие-либо проблемы, то может быть достаточно и 2 атм.

Заполнение теплого пола должно осуществляться по направлению движению жидкости-теплоносителя, другими словами с подачи. В первую очередь вам необходимо перевести в закрытое положение все вентили обратной подачи (они синего цвета). После этого открываете вентиль на вход подающего коллектора. После того, как система начнет заполняться водой вы услышите шипящие звуки. Не стоит волноваться, т.к. это будет выходить воздух через кран Маевского. Если же у вас установлен автоматическое воздухоотводящее устройство, то в этот момент будет отрабатывать оно.

Далее нужно приоткрыть любой из вентилей на обратном коллекторе и спускать воздух по крану для слива жидкости из обратного коллектора. По завершению выхода воздуха вы закрываете этот кран и переходите к следующему. Операцию повторяете со всеми контурами до тех пор, пока не выпустите воздух из всех.

Затем необходимо закрыть кран до подающего коллектора и открыть до обратного.

После полного заполнения системы и удаления воздуха, вы должны оставить ее под давлением. Естественно, что при этом вам следует проверить все контуры на предмет наличия течей. Конечно же, если что-либо обнаружится, то переходите к устранению.

Как опрессовать теплый пол воздухом

Когда возможность провести опрессовку водяного теплого пола водой отсутствует, то проверку можно провести с помощью воздуха.

В первую очередь вам нужно проверить закрытое положение всех кранов, включая краны Маевского и т.д. Если имеется автоматическое автоотводное устройство, то на время проверки его нужно открутить и вместо него поставить заглушку.

Давление можно создавать компрессором, автомобильным насосом и т.п. За неимением таковых, для создания давления вполне можно обойтись бытовым опрыскивателем, но при этом желательно, чтобы был подключен манометр. Для подключения шланга вам нужно найти штуцер, а до штуцера обязательно следует поставить кран, т.к. когда вы перестанете качать воздух пойдет обратно.

Когда происходит опрессовка воздухом, то требуется создание давления, которое будет превышать рабочее в раза 2, то есть когда предполагается, что система будет работать под давлением 1,5-2 атм., то проверять (опрессовывать) его следует при давлении 4-5 атм.

Обращаем ваше внимание на то, что указанное давление необходимо создавать только в контуре теплого пола, а не на промежутке от коллектора до котла. Все дело в том, что большинство нагревающих устройств держат давление до 3 атм., а если создать большее, то вы можете вывести его из строя. Этот участок вам следует опрессовывать отдельно, создавая разрешенное давление.

Для опрессовки воздухом существуют специальные устройства – опрессовщики, но покупка подобного устройства для одной-двух проверок будет нецелесообразно, так как стоят они немало.

После того, как вы заполнили воздухом систему на необходимое давление, вам необходимо закрыть кран и оставить все на 1 сутки. При этом вам нужно следить за тем, как падает давление. По большому счету оно падать не должно. Однако из практики стоит сказать, что небольшое падение все таки будет присутствовать, т.к. когда вы будете закачивать воздух, то он станет нагреваться, а впоследствии остынет.

Обратим еще ваше внимание на то, что созданное давление следует оставлять до окончания заливки стяжки.
После заполнения системы вам нужно все имеющиеся соединения обработать мыльным раствором. Тем самым при наличии протечек вы сможете их увидеть.

Какой из способов выбрать?

По изучению обоих способов вы можете озадачиться – «Какой из способов опрессовки  лучше?» По большому счету лучше будет воздухом. Вы тут же можете спросить – «Почему?». Объясним. Когда вы проводите опрессовку теплого пола водой и оставляете его под давлением, но вовремя запустить в работу все не получается, то при наступлении холодов у вас появляется шанс разморозить всю систему. И здесь будет совершенно не важно теплый ли это пол или радиаторы отопления. При использовании воздушной системы подобной проблемы у вас не будет – опрессовали и успокоились. Особенно эта особенность касается системы теплого пола, так как при необходимости из радиаторов вы сможете быстро слить жидкость, а с контурами теплого пола так не получится.

Операции после опрессовки

После заполнения контуров воздухом или водой вам следует внимательно все проверять на наличие утечек. При опрессовке водой вы сами сможете увидеть точки протечек. Ну, а если для опрессовки используется воздух, то тогда вам потребуется внимательное обследование с мыльным раствором. При этом вам нужно проверять не только места соединений, но и трубы по всей длине, так как при работе могут возникать механические повреждения или же попасться брак.

По завершению заполнения и проверки вы должны оставить все на 1 сутки для возможности проявления утечек. В процессе проверки вы должны принимать во внимание то, что давление чуть-чуть упадет по естественным причинам – из-за перепадов температур. Однако подобное падение может быть не более 0,5 атм.

Контрольный пуск теплого пола

До того, как вы окончательно спрячете контуры под стяжку, вам есть смысл выполнить пуск в работу теплого пола. Тем самым вы сможете убедиться в полной работоспособности всей системы.

В общем, контрольный запуск теплых полов осуществляется в следующей последовательности:

1. До распределительного коллектора закрываете краны, обеспечиваете циркуляцию участка от котла до коллектора. Включаете в работу котел и циркуляционный насос. При этом котел должен запускаться не на максимальную мощность. Проверяете все точки соединений.

2. Открываете вентили контура, который находится на наибольшем удалении от котла и ждете момента его прогрева. При достижении разницы температуры в 5-10⁰С между линией подачи и линией обратки, вам необходимо открывать второй контур. Естественно вы услышите шипящие звуки. По подобной схеме запускаете все контуры.

3. Поднимаете температуру до максимального значения для теплого пола – 60⁰С, при условии, что теплый пол является единственным отоплением.

4. При наличии комбинированного отопления, то рабочая температура должна быть выставлена на термостатах системы. Под максимальной температурой система должна пробыть не менее 6 ч.

По завершении опрессовки и проверки всех узлов вы можете приступать к заливке стяжки и укладке чистового покрытия.

заполнение, проверка-опрессовка, пуск и слив

Водяной теплый пол — специфическая система и у незнакомого с ней человека возникает масса вопросов, которые касаются запуска и эксплуатации. Даже такой простой, казалось бы, процесс, как заливка теплоносителя, в случае с водяным теплым полом далеко не прост. А нужны еще опрессовка, слив системы и ее промывка. Обо всех этих операциях и способах их проведения читайте ниже.

Куда и когда заливать теплоноситель

Способ подачи теплоносителя зависит от строения вашей системы. Если предусмотрено использование водопроводной воды, есть специальный кран, открывающий подачу. Для залива других жидкостей в подающей части коллектора должен быть специальный наконечник с запорным краном, к которому подключается специальное опрессовочное устройство, которое можно использовать и для залива теплоносителя. Эти аппараты бывают ручными, бывают автоматическими. В принципе, устройство можно не покупать, а взять на прокат в специализированном магазине. Но если вы будете использовать в качестве теплоносителя воду, то пользоваться им придется ежегодно (менять воду в теплых полах нужно перед каждым сезоном), так что в этом случае можно подумать о покупке.  Видео, в котором представитель одной из фирм рассказывает об опрессовочниках, расположено внизу страницы. Если интересно — посмотрите. Для спуска системы на выходном коллекторе тоже должен быть специальный кран.

Вне зависимости от того, вверху или внизу находится подающий коллектор, подаем теплоноситель через запорный кран подачи

Перед тем, как заливать теплоноситель, теплый пол нужно промыть проточной водой. Внутри неизбежно есть смазочные материалы, составы, которые использовались при производстве составляющих системы. Скорее всего, в трубы на стадии монтажа попали стружки, мелкие обрезки и другой мусор. Потому  промывка — обязательный этап. Для этого несколько раз систему заполняют водой, а потом сливают. После того как вода сольется абсолютно чистой, можно считать промывку законченной.

Кроме первого пуска системы, промывка обязательна перед каждой сменой теплоносителя. Если используется вода (мягкая или дистиллированная), замена происходит ежегодно. При использовании антифризов нужно придерживаться рекомендаций производителя. Кто-то рекомендует менять теплоноситель каждые 2-3 сезона, а кто-то раз в 10-15 лет (есть и такие составы). Но промывать систему водой перед каждой сменой теплоносителя обязательно.

Тестовый запуск водяного пола или опрессовка

После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.

Перед стяжкой сливать систему не нужно: раствор укладывают при заполненных трубах, чтобы они приняли «рабочие» размеры.

Есть три метода проверки работоспособности системы и выявления недочетов монтажа:

Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора. Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.

Делать каркас нужно, если использовали самофокусирующиеся системы крепежа. Если привязывали трубы к сетке — проблем не бывает.

Теперь о том, как тестировать систему каждым из методов.

Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20^оС. Через несколько часов поднимая ее на 5^оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности,  снова заполнять и тестировать. После выхода на проектную температуру теплоносителя, оставить систему на 2-3 дня. Если никаких повреждений не выявлено, можно заливать стяжку (охладив предварительно теплоноситель).

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола

Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.

Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом. «Незамерзайки» отличаются повышенной текучестью. Потому желательно проверить систему перед заливкой стяжки именно с рабочей жидкостью. Тем более что заливать стяжку нужно на заполненных трубах, а воздух для этого подходит слабо.

При испытании с давлением выше 4 Бар спускные краны-воздухоотводчики нужно закрывать, потому что через некоторое время начнет из них выходить вода или теплоноситель.

Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.

Автоматический опрессовщик все делает сам вам лишь нужно контролировать

Опрессовка системы из сшитого полиэтилена проходит по-другому. Сначала трижды систему проверяют на холодной воде при высоком давлении. Тестовое давление — в два раза выше рабочего, но самое низкое — 6 Бар. Доводите давление в системе до 6 Бар, после чего оно начинает падать. Систему оставляете на пол часа, затем поднимаете давление до 6 Бар повторно, и через пол часа еще раз (всего 3 раза). После этого поднимаете давление до опрессовочного (в два раза выше рабочего) и оставляете на сутки. Если за это время падение давления незначительное (меньше 1,5 Бар) и следов течей нет, тестирование пройдено успешно.

Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.

Как залить теплоноситель

Перед заливкой теплого пола нужно закрыть все вентили коллекторного узла, подсоединить шланг ко входному наконечнику. Если собрались систему промывать, то к выходному наконечнику также лучше присоединить шланг, второй конец которого завести в канализацию, емкость или в сливную яму.

Начинают заливку с одной петли. На этом контуре открываются вентили (все остальные закрыты), он заполняется, выпускается воздух (шипят спускные клапаны-воздухоотвочики). Включаете насос на непродолжительное время. Снова начинают шипеть воздухоотводчики, насос выключили. Дождались, пока выйдет весь воздух, снова включили насос. Повторяете до тех пор, пока воздух перестанет выходить, затем  приступаете к заполнению следующей петли.

Заливать теплоноситель в систему теплого пола нужно через соответствующий вход коллектора

Перед заправкой другого контура, вентили заполненного закрываются. Процесс повторяется до тех пор, пока не будут заполнены все петли теплого пола. Потом все вентили (входные и выходные) рабочих контуров открываются, вода (или другой теплоноситель) прокачивается до полного удаления воздуха. Система готова к тестированию или запуску.

Как запустить теплый пол

Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25^оС. Потом каждые сутки поднимаете ее на 5-10^оС. На 5^оС увеличить температуру можно, если используется антифриз, на 10^оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади. Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.

Как слить воду из контуров

Особенность водяного теплого пола состоит в том, что у него при правильной укладке нет нижней точки и крана там тоже нет. Потому для слива системы придется пользоваться компрессором. Он подключается ко входному (подающему) коллектору (не перепутайте, именно ко входному). Если коллекторный узел у вас заводской сборки, то на нем стоят специальные устройства, предотвращающие обратный ход теплоносителя. И если вы компрессор подключите к коллектору «обратки», то теплоноситель не спустите, зато можете повредить узел.

Итак, на подающем коллекторе, на специальном вентиле для залива воды снимаете воздухоотводчик,  и, прикрутив на его место переходник, подключаете выход компрессора. На обратном коллекторе к сливному вентилю подключаете шланг, который выводите в ведро или в канализацию.

Как выглядят элементы коллектора, которыми нужно будет манипулировать при сливе/заливе теплоносителя

Оставляете открытыми запорные вентили только одной петли теплого пола. Включаете компрессор, вода начинает выходить под давлением (придерживайте сливной шланг). Компрессор оставляете включенным до тех пор, пока не пойдет воздушно-капельная взвесь. Тогда его отключаете, закрываете вентили слитого контура, открываете запорную арматуру следующего и снова включаете компрессор. Так, поочередно открывая запорную арматуру, сливаете воду со всех контуров.

Так как протяженность контуров бывает значительной, то на стенках остается значительное количество жидкости. Ее требуется удалить повторно. То есть через несколько часов процедуру повторите. Только тогда можно сказать, что теплоноситель теплого пола слит полностью.

Итоги

Эксплуатация системы водяного подогрева — несложная задача, но требующая времени. Все что требуется — «заправить» пол выбранным теплоносителем и постепенно вывести систему на рабочие температуры. Периодичность смены теплоносителя зависит от его типа: если залита вода, нужна замена каждый год (перед началом сезона), если использовали незамерзающую жидкость, то замена (слив, промывка и залив) производится один раз в 3-5 лет.

Как согреть полы в вашем доме

Это может вызвать неприятное ощущение, когда вы впервые просыпаетесь зимним утром и ставите босые ноги на ледяной пол. Проблема в том, что одни материалы лучше сохраняют тепло, а другие быстро его теряют. В то же время есть определенные продукты, которые действительно могут изолировать окружающую среду, делая все пространство более теплым и уютным. Есть также несколько приемов, которые можно использовать для повышения комфорта уже существующих покрытий.

Природные свойства напольных материалов

Некоторые материалы для пола теплее, чем другие, поэтому, если это проблема в вашем доме, выбирайте материалы для пола, которые от природы теплые под ногами.

• Ковер : это наиболее культовое и популярное решение для теплых полов, которое часто используется в спальнях, семейных комнатах и ​​гостиных. Изделия с более длинными и толстыми нитями будут иметь наибольшие преимущества зимой, защищая пространство от внешнего холода, а также изолируя комнату от потерь тепла.Качественная ковровая подкладка под ковром, такая как плотный пенопласт или шерсть, не только сделает ковер теплее, но и на самом деле значительно улучшит показатель R (сопротивление теплопотери). К сожалению, ковер – не лучший выбор для некоторых жилых помещений, например, для помещений, подверженных воздействию воды и влаги.
• Пробка : неожиданно теплый и привлекательный выбор, этот материал состоит из множества крошечных воздушных карманов, которые заполняют всю пространственную структуру его конструкции. Они действуют как изоляционные подушки, предотвращая выход горячего воздуха и попадание холодного воздуха.Он также относительно прост в установке, доступен в виде плитки и листов, которые можно укладывать практически на любой черный пол, а также прямо на существующие плоские полы в хорошей форме. Как и в случае с большинством напольных покрытий, более толстые изделия лучше сохраняют тепло.
• Винил : Это упругая плитка или листовой материал, устойчивый к пятнам, проникновению воды и обесцвечиванию, требующий минимального ухода. Он не обладает никакими характеристиками тепла или холода, потому что он такой тонкий.Однако его можно сочетать с мягкой подкладкой, состоящей из таких материалов, как пробка или пена, чтобы сочетать его долговечную функциональность с присущими ему изоляционными свойствами. Так называемые виниловые полы класса люкс (LVF) будут несколько теплее под ногами благодаря своей конструкции. В то время как винил может быть хорошим выбором для таких помещений, как ванные комнаты и кухни, стоимость подложки, необходимой для повышения температуры пола, также может значительно увеличить стоимость материалов.
• Ламинат : Как и винил, ламинат является нейтральным материалом с точки зрения передачи тепла.Слой плотной поролоновой прокладки под ламинатом может немного согреть пол. В случае использования плит, приподняв черновой пол от бетона слоем фанеры поверх шпальных полос перед укладкой поверхностного настила, это также может сделать его теплее для ног.
• Керамическая плитка и натуральный камень : По сути, это одни из самых холодных доступных вариантов напольных покрытий, поскольку и керамическая плитка, и камень очень хорошо передают тепло. Хотя это качество заставляет их замерзать зимой, оно также имеет важное преимущество.В сочетании с лучистыми системами обогрева под поверхностью эти поверхности могут стать очень теплыми и действительно могут быть восхитительными в течение всего холодного времени года.

Советы по утеплению полов

Существует несколько способов подогрева полов, некоторые из них довольно простые, другие необходимо интегрировать при первой укладке напольного покрытия или при его замене.

• Коврики : это простое, но вневременное решение для холодных зимних полов, которое действительно может многое сделать, чтобы сделать пространство более теплым и привлекательным.Коврики можно разместить так, чтобы создать уголки для разговоров и уголки для чтения, которые можно вырезать из частей большой комнаты. Их также можно использовать возле кроватей, дверных проемов и в ванных комнатах, где люди, как правило, ходят босиком, покрывая пространство комфортным одеялом.
• Изоляция перекрытий и краев балок : В этажах первого этажа, построенных на основе балочной конструкции, балочные пространства, возведенные над неотапливаемыми подвалами или подпольями, могут терять тепло через сами полы.Если утеплить эти полы изоляцией из стекловолокна, они согреются. Области краевых балок, где платформа пола опирается на фундамент, также могут быть источником холодного воздуха, циркулирующего через полости балок под полом. Изоляция этих балок по краю и коллекторов может помочь сделать полы теплее.
• Подложка: Существует множество вариантов плоских упругих полов, таких как винил, линолеум и ламинат, которые выдерживают ощущения и температуру любой поверхности, на которую они укладываются.Если их разместить непосредственно на бетонном черновом полу, они унаследуют все природные холодные свойства этого материала. Даже с фанерным черновым полом все равно может быть сквозняк в зимнюю стужу. Решением этого является использование нижнего слоя стяжки. Он устанавливается над черным полом, но ниже поверхностного покрытия и обычно состоит из пробки, поролона, резины или другого природного изоляционного материала. Это может помочь улучшить тепло в зоне для прогулок, а также добавить истинную R-ценность полу, чтобы сократить расходы на электроэнергию.Подложка также может уменьшить передачу звука в комнаты ниже и из них.
• Лучистое подпольное отопление : Самый надежный способ улучшить теплоту пола – это система теплого пола, излучающая тепло через подкладку между черным полом и поверхностным полом. Назначение системы лучистого отопления – излучать тепло прямо вверх в пол, фактически делая его жарким под вашими ногами. В то же время это тепло распространяется и в остальную часть комнаты, эффективно контролируя температуру в помещении.Системы лучистого отопления обычно лучше всего работают с материалами с высокой проводимостью, такими как плитка и камень. Существует два основных типа излучающих систем подповерхностного отопления. Чаще всего это катушки с проволокой, которые нагреваются электрически. Существуют также гидронные системы, в которых используются длинные тонкие трубы, наполненные водой, которая нагревается. Электрические системы намного проще установить и они дешевле. Гидропонные системы чаще всего устанавливают во время собственно строительства дома. Они дороги в установке, но предлагают более эффективные долгосрочные эксплуатационные расходы.

Ель / Марго Кавин

Лучистое отопление – Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно отапливаются либо горячим воздухом, продуваемым через воздуховоды, либо горячей водой, нагнетаемой через обогреватели плинтуса. В старых домах часто есть чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном уходе обеспечивают поддержание тепла и уюта в наших домах зимой. Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных проектов с практическими рекомендациями, когда вы зарегистрируетесь в Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительного горячего воздуха, обогревателями плинтуса и радиаторами. Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть и теплый пол, и плинтусы с горячей водой.А лучистый пол – один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым типом пола, но оно особенно хорошо подходит для полов из плотной кирпичной кладки, таких как заливной бетон, терраццо, а также полов, покрытых керамогранитом или каменной плиткой. Эти толстые и твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две базовые системы

В то время как римляне использовали дровяной камин для обогрева каменных полов наверху, современные системы лучистого обогрева пола немного сложнее. Два основных типа лучистого тепла – это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем прокачивается через ряд труб, установленных под чистым полом. Электрические системы лучистого тепла используют серию проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол.Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И, чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система теплового излучения, но и самый удобный способ установки.

---

Системы лучистого теплого пола

Электрическая система водяного теплого пола

HeatTech амазонка.ком

182,00 $

Электрическая система водяного теплого пола

LuxHeat amazon.com

279,00 долл. США

Система электрических полов для плавающих полов

Тихий amazon.com

155,19 $

Комплект для теплого пола WarmWire

SunTouch амазонка.ком

489,00 долл. США

---

Подготовка основания пола

Перед установкой электрического коврика необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и убирать его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол. Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Укладка цементной подложки

Чтобы создать прочную основу для плитки, накройте черный пол цементной подложкой.Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая серию гребней.

Положите заднюю панель в мокрый раствор и постучите по ней молотком и блоком 2×4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, оставив 1/8 дюйма.промежуток между листами.

Затем заклейте все швы между листами защитной панели липкой сеткой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите теплоизлучающий мат

Электрические нагревательные маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место. Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого тепла: нагревательный мат был помещен в строительный раствор и затем оставлен для отверждения в течение ночи.На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки засыпали строительным раствором. Теперь этот дополнительный этап занимает немного больше времени, но дополнительный цементный слой, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла. Вот шаги по установке нагревательного мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма.зубчатым шпателем, но нанесите ровно столько раствора, чтобы схватить половину коврика. Положите коврик в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий коврик. Используйте резиновую терку для затирки, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте складки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью терки.

Затем с помощью универсального ножа прорежьте небольшую прорезь в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику.Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

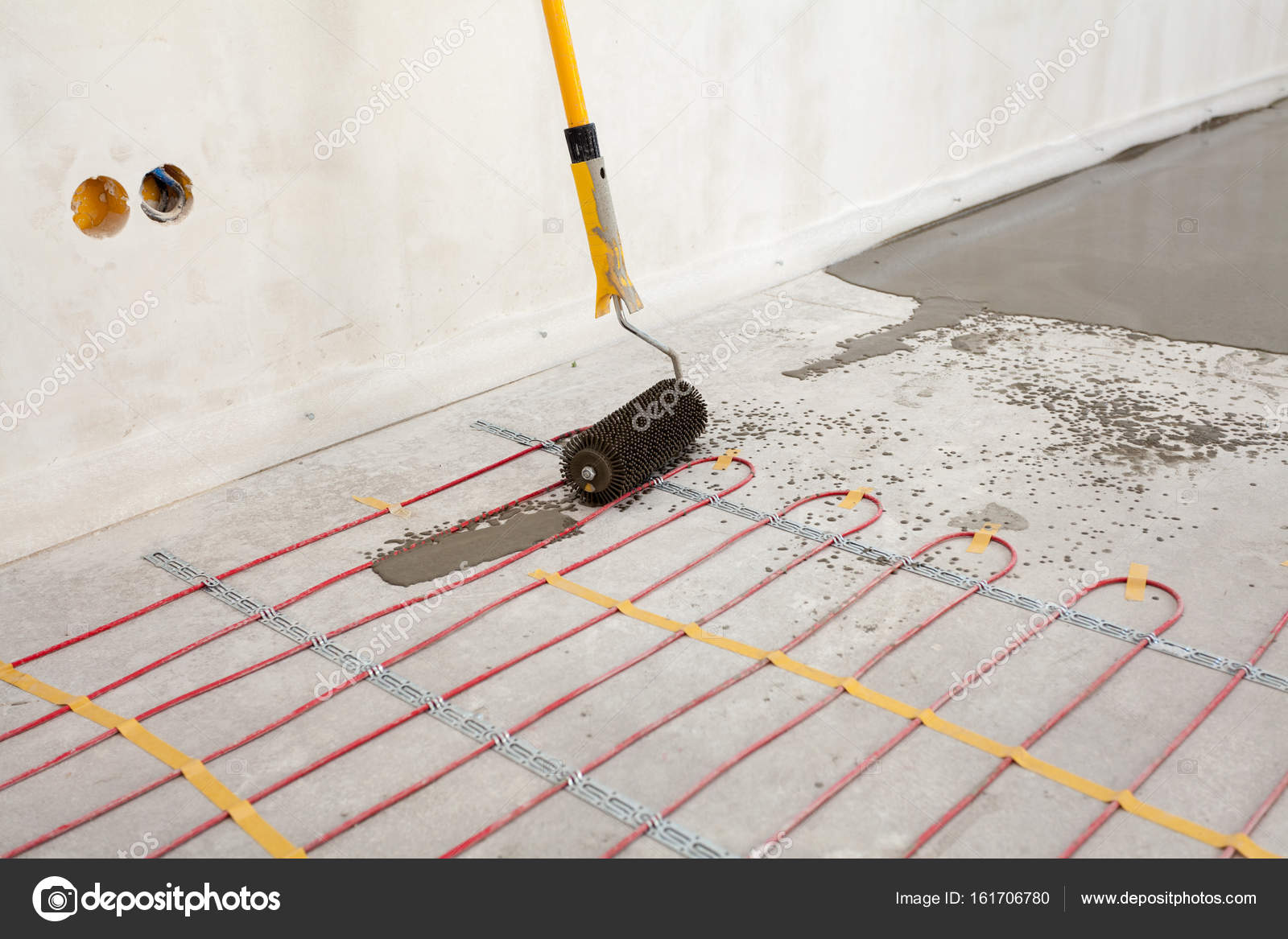

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с дальнего от двери угла комнаты и вылейте прокладку на пол. При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика, чтобы он подключил коврик для обогрева пола к специальной электрической цепи, которая обеспечивает питание только коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий коврик работает правильно, можно приступать к укладке пола плиткой.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Руководство для начинающих по внутрипольному обогреву

Плитка 101

13 января 2021 года , Сара Гулд

Лучистое тепло для пола – это простой и экономичный способ согреть любой пол и обеспечить годы комфорта в любом климате. Получите ощущение тепла, подобного спа, без значительного увеличения ежемесячного счета. Вы можете легко запустить систему с помощью программируемого термостата, чтобы получить выгоду от теплого пола, когда вы дома, и сэкономить деньги, когда вас нет.Изучите основы системы обогрева пола и узнайте, какой метод установки подходит именно вам!

Почему полы с подогревом?

• Плитка выдерживает температуру окружающей среды; это отличный проводник тепла, придавая помещению ощущение тепла.
• Устраняет необходимость в ковриках или тапочках.
• Повышает инвестиционную стоимость дома; это надстройка премиум-класса, обеспечивающая годы роскоши.
• Создает более уютную домашнюю среду, которая «смягчает» плитку как поверхность пола.

Что следует учитывать

Что вы хотите, чтобы ваш теплый пол делал для вас?

Расстояние между нагревательными кабелями определяет то, как работает и ощущается ваш обогреватель.Более узкое расстояние между тепловыми кабелями быстро нагревает пол и создает больше лучистого тепла, а более широкое расстояние обеспечивает мягкое тепло, которым можно наслаждаться даже при работающем кондиционере в разгар лета.

Расстояние между 2 ступицами 2-3 Расстояние между ступицами Расстояние между 3 ступицами

На что будет устанавливаться?

Перед тем, как установить теплый пол, важно понять, на какую поверхность вы будете его устанавливать. Это может сказать вам, насколько сильно повлияет температура на полу, а также сколько времени потребуется для разогрева.Как правило, полы с большей изоляцией позволяют увеличить температуру пола в большей степени, чем полы с меньшей изоляцией.

База также может помочь вам выбрать наилучшее расстояние между проводами. Например, бетонная плита будет выдерживать холодную температуру и, поскольку она очень плотная, нагревается гораздо дольше. В этом случае вы можете расположить провода ближе, чтобы сократить время, необходимое для нагрева.

В надземных применениях, где есть изолированное воздушное пространство на деревянном настиле пола, тепло будет легко излучаться вверх.На бетоне или стали требуется много энергии только для того, чтобы нагреть основание, поэтому установка специальных изоляционных панелей под проволокой предотвратит потерю энергии на нагрев основания. Думая об эффективности обогрева пола во время установки, вы значительно увеличиваете удовольствие и ценность конечного результата.

Требования к установке

Знайте, сколько места вы хотите отапливать. Чтобы определить необходимое количество нагревательного провода, выполните следующие простые шаги:

1.Начните с определения площади всей комнаты.
(т. Е .: 8 ′ x 12 ′ = 96 кв. Футов)

2. Вычтите неотапливаемые площади из общей площади в квадратных футах. Не следует отапливать любые места, где есть мебель (например, туалетный столик) или где нет людей. (т. е .: если общая площадь, занимаемая мебелью, составляет 22 кв. фута, тогда 96 кв. футов – 22 кв. фута = 74 кв. фута)

3. Умножьте общую площадь в квадратных футах на 90%.
(т. Е .: 74 кв. Фута x 0,9 = 66,6 кв. Фута)

4.Округлите до ближайшего размера нагревательного кабеля, потому что нельзя перерезать провод .
(то есть: 66,6 кв. Футов = 70 кв. Футов)

Выберите лучший способ закрепления провода. Вот два наиболее распространенных метода:

Вставьте провод в мембрану:
Это работает как метод закрепления провода, так и как разъединяющая подкладка, позволяющая сразу же укладывать плитку. Его можно наслоить непосредственно на весь черный пол, что позволяет установить электрическое отопление даже на такие сложные основания, как дерево, и выровнять бетон с микротрещинами.После того, как эта подложка и нагревательный провод установлены на место, можно приступить к укладке плитки поверх нее.

Вставьте проволоку в самовыравнивающуюся подложку:
Нагретая проволока натягивается между ними и фиксируется ремнями по всей длине помещения. Этот метод не является залогом проекта. Это означает, что перед укладкой плитки вы должны покрыть ее как минимум 3/8 ″ самовыравнивающейся подложкой, чтобы заделать проволоку и гарантировать, что она не будет повреждена во время укладки плитки.

Термостат для управления системой.

В зависимости от желаемой точки и желаемых возможностей существуют различные варианты термостатов. Доступны программируемые и непрограммируемые опции для удовлетворения любых ваших потребностей.

Электрооборудование.

При прокладке нагревательного провода можно предположить, что провод потребляет 1 А на каждые 10 квадратных футов. Таким образом, для цепей на 120 В на цепь рекомендуется устанавливать не более 150 квадратных футов.Для помещений площадью от 150 до 300 квадратных футов можно использовать одну 240-вольтовую цепь, но для всего, что превышает 300 квадратных футов, потребуется несколько цепей. Кроме того, рекомендуется иметь специальный контур для обогрева пола из-за количества потребляемой энергии. Это гарантирует, что не нужно жертвовать теплыми полами ради возможности пользоваться феном! Как всегда, мы рекомендуем обращаться к лицензированному электрику с конкретными вопросами или проблемами.

Установка

Заявление об ограничении ответственности: Это не пошаговое руководство по установке системы обогрева пола.Для получения конкретных рекомендаций по установке всегда обращайтесь к инструкциям производителя или проконсультируйтесь с профессионалом перед установкой. Следующее – то, что вы можете ожидать во время установки.

1 – Измерьте и спланируйте.

Расстояние для нагревательного провода будет зависеть от многих факторов, включая черновой пол, расположение и метод установки. Общие рекомендации даны при условии, что расстояние составляет 3 дюйма. Области с внешними стенами или помещения с большим желанием тепла могут быть разделены 2.5 ″ – 3 ″. Такие зоны, как коридоры, подъезды и зоны с низкими потерями тепла, могут располагаться на расстоянии 3–3,5 дюйма.

Всегда планируйте провод, чтобы убедиться, что нет пересечения проводов и что для вашего проекта достаточно провода без обрезки. Помните, что никогда не должен перерезать провод , так как это приведет к сбою системы. Также убедитесь, что вы отметили, где будет находиться встроенная мебель, шкафы, приспособления или плинтусы, чтобы планировать установку вокруг этих предметов.

2 – Подготовьте площадку.

Подготовьте пол подметанием и пропылесосом, чтобы удалить всю пыль и мусор, убедившись, что черновой пол соответствует требованиям TCNA. Всегда проверяйте нагревательный провод с помощью измерителя сопротивления перед установкой, чтобы убедиться, что он работает должным образом.

3 – Проложите провод.

При установке провода используйте поплавок, чтобы прижать его к месту, удерживая его плотно, но не растягивая с усилием.

При использовании мембранного метода нанесите тонкий набор с помощью квадратного шпателя 1/4 дюйма, чтобы уложить подложку на пол, и поместите проволоку в канавки чашек в мембране.

При использовании метода самовыравнивающейся основы прикрепите ленту через каждые 2–3 фута к черному полу с помощью клея, скоб или гвоздей и закрепите проводку лентой.

Используя схему, созданную при первоначальном планировании, проложите провод в соответствии со спецификациями. Не обрезайте, не укорачивайте и не перекрещивайте провод. Во время размещения всегда используйте токоизмерительный прибор. Он издает звуковой сигнал, если провод поврежден во время процесса установки, и обеспечивает беспроблемную установку.

4 – Установите датчик

Установите входящий в комплект датчик температуры пола на расстоянии не менее 11 дюймов от стены. Он должен располагаться по центру кабельной петли между двумя нагревательными проводами.

Рекомендуется установить второй резервный датчик, оставив провода там, где их можно легко поменять местами с первым датчиком. Хотя датчики редко выходят из строя, размещение датчика в другом месте может помочь преодолеть факторы окружающей среды, которые могут остаться незамеченными до момента установки, например, когда солнце проникает в окно в определенное время года или вентиляционное отверстие сушилки, которое создает тепло рядом с датчиком. размещен.(см. примеры изображений)

5 – Установить плитку

Если вы используете мембранный метод, после того, как вы разместите провод и датчик, поместите слой тонкого набора, когда вы укладываете плитку непосредственно на провод. Самовыравниватель не требуется.

Если используется метод самовыравнивающейся основы, после укладки проволоки залейте не менее 3/8 дюйма самовыравнивающейся основы, чтобы закрепить проволоку. Прежде чем приступить к укладке плитки, дайте самовыравнивающемуся основанию полностью затвердеть.Это гарантирует, что провод не будет поврежден при установке плитки.

Далее подключаем блок питания и термостат. Имейте в виду, что государственные или местные нормы могут требовать, чтобы электрические компоненты были установлены и / или подключены электриком.

После подключения проведите окончательное испытание сопротивления, чтобы убедиться, что все электрические компоненты установлены правильно.

6 – Включение обогрева пола.

После установки следует подождать не менее 30 дней, прежде чем включать подогрев пола.Это позволяет раствору, раствору или самовыравнивающемуся раствору затвердеть должным образом.

Что нужно помнить

Крепление троса:

После укладки проволоки используйте высококачественную тонкую сетку, модифицированную полимером, при установке продуктов Pro-heat. При укладке плитки убедитесь, что тонкий набор полностью покрывает проволоку.

Перед укладкой плитки необходимо правильно расположить проволоку и механически закрепить; либо в подложке, предназначенной для нагревательной проволоки, либо в полностью затвердевшей самовыравнивающейся подложке.

Установка провода:

Нельзя обрезать провод короче, чтобы он подходил к любой области. Лучше иметь меньшее количество нагревательной проволоки и регулировать ее по мере необходимости, чем долго работать. Не перекрещивайте и не перекрывайте провод. Любая модификация или неправильное использование нагревательного кабеля приведет к отказу системы и испортит вложения в систему отопления.

Испытание на сопротивление:

Если показания сопротивления не соответствуют нормативам, не продолжайте установку.Обратитесь за помощью к производителю нагревательных кабелей.

Чтобы получить дополнительную информацию о системе обогрева полов, представитель местного магазина может помочь вам на каждом этапе. Как всегда, ознакомьтесь с требованиями TCNA и проконсультируйтесь со специалистом перед установкой.

ОБ АВТОРЕ

Привет! Я Сара, координатор социальных сетей в магазине плитки. Я родом из Висконсина, но живу в городах-побратимах, так как только что закончила Университет Св.Томас. Моя любимая часть моей работы – видеть, как проект из доски настроения превращается в красивое, завершенное пространство. Мой любимый стиль – модерн середины века или что-нибудь с медными вставками. Когда я не пишу в социальных сетях The Tile Shop, вы можете найти меня в поисках лучшей доски для закусок, в путешествии по миру или на пикнике с друзьями.

Другие сообщения от Сары Гулд …

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) – энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка опирается на ландшафт».

1.Что такое лучистый пол с подогревом?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подпольного отопления, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрический или водяной» подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co. .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет потеряно для окружающих поверхностей. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », – говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Теплый пол Введение | HeatLink

Популярный выбор домовладельцев

Причина номер один, по которой потребители выбирают водяные теплые полы HeatLink – это комфорт. Система устраняет холодные сквозняки. Вентиляторам не нужно перемещать воздух.

В современном дизайне домов водяные лучистые полы имеют еще больше смысла. Номера (включая ванные комнаты) больше, с более высокими потолками и большим количеством плитки и других холодных поверхностей.При воздушном и радиаторном отоплении в этих помещениях обычно холодно. Это не проблема с водяным теплым полом; даже твердые поверхности будут теплыми на ощупь.

Система обеспечивает большую гибкость при расстановке мебели. При использовании приточного воздуха или радиаторов пассажиры должны стратегически разместить свою мебель так, чтобы в ней были установлены решетки или радиаторы. Благодаря лучистому напольному отоплению мебель можно переносить куда угодно, потому что здесь нет решеток или радиаторов.

Основы

По сути, водяное водяное отопление пола включает нагревание конструкции путем перекачивания теплой воды через специально разработанные трубы, проложенные под полом или внутри него.Тепло в этих трубках излучается к поверхности и равномерно поднимается по всей комнате наверху. Сама поверхность остается комфортно теплой на ощупь. Эта чрезвычайно эффективная передача тепла приводит к равномерному и постоянному нагреву.

Теплый воздух, конечно, поднимается вверх и собирается под потолком. В доме, отапливаемом конвекцией, потолки всегда теплее пола. С лучистым теплом пола все наоборот. Пол теплый, как и воздух на высоте, которую ощущают пассажиры. Таким образом, люди в помещении чувствуют себя намного комфортнее при более низких настройках температуры, потому что тепло исходит от пола.

HeatLink PEX-трубка, передающая тепло, укладывается на черный пол и покрывается текучим легким бетоном. Его также можно установить на бетонном полу нижнего уровня или под балочным перекрытием, что называется «сухой» или «скрепочной» установкой.

Система позволяет размещать над собой любую поверхность пола, включая ковровое покрытие, керамическую плитку, виниловые полы и дерево.

Комфортный и эффективный

Температура поверхности пола не должна превышать 31 градус по Цельсию, поэтому по нему всегда комфортно ходить.HeatLink работает при минимально возможной температуре воды для обогрева конструкции. Этот уровень обеспечивает наиболее эффективную передачу энергии. При использовании систем с принудительной подачей воздуха или радиаторов не наблюдается значительных колебаний температуры. Тоже тихо! Нет никаких шумных вентиляторов или шумов расширения радиатора, с которыми нужно бороться, только тихий комфорт. Энергоэффективность – одна из сильных сторон системы, потому что система доставляет тепло туда, где это необходимо, с небольшими отходами. Термостат можно установить в каждой комнате дома, а незанятые комнаты можно вернуть обратно для экономии энергии.

Согрейте ноги

Представьте, что вы встаете с кровати или из душа на теплый пол, который непрерывно, незаметно и тихо создает комфортное тепло для вашего дома. Это далеко не мечта – системы теплого пола могут воплотить это в реальность.

Теплый пол – один из старейших методов отопления дома. Эта концепция восходит к Древнему Риму и является распространенной техникой, используемой сегодня во всем мире. А в Северной Америке за последние годы это стало популярным.

Системы лучистого тепла используют жидкость, протекающую по трубам, проложенным под полом, для обогрева предметов в комнате, в отличие от обычных систем с принудительной подачей воздуха, таких как газовые печи. Поскольку это тепло не теряется через воздух, а остается с нагреваемыми объектами, в результате достигается более эффективное нагревание. А поскольку тепло поднимается, вы получаете наиболее эффективное тепло, когда оно начинается с пола и движется вверх.

Эти системы обладают множеством основных преимуществ, поскольку они удобны, эффективны, ненавязчивы и бесшумны.Мало того, что ваши затраты на тепловую энергию снизятся, но и минимальное количество движущихся частей означает, что эти системы не требуют особого обслуживания. Обычно они служат от 25 до 30 лет – в два раза дольше, чем у стандартной печи.

Лучистое отопление также не требует нагнетания воздуха, что снижает количество пыли и аллергенов, циркулирующих в системе. Поскольку тепло распределяется равномерно по всему помещению, у вас не будет горячих и холодных точек в разных областях.

Полы с подогревом также имеют тенденцию повышать интерес при продаже дома.Они добавляют значительный бонус роскоши, который может привлечь покупателей.

Большинство систем теплого пола, известных как гидронные системы, полагаются на жидкость, протекающую по трубопроводу PEX. В других, обычно предназначенных для небольших помещений, таких как ванная комната, используются электрические кабели. Системы могут быть установлены под бетонной плитой, под полом или прикреплены непосредственно к черному полу.

Хотя внутрипольные системы могут быть спроектированы для обогрева всего дома, чаще всего они используются для зонированных участков, включая ванные комнаты, кухни или подъездные пути, где они могут растопить снег без каких-либо усилий с вашей стороны.

Самый большой недостаток лучистого отопления в том, что оно недешево. Такие системы идеально подходят для установки в новом строительстве или во время реконструкции, но существует множество возможностей для их модернизации в существующем доме с минимальным вмешательством.

Установка лучистого отопления на меньшей площади, вероятно, обойдется в несколько тысяч долларов, в то время как система для всего дома может стоить до 30 000 долларов.

Для установки лучистого отопления требуется особый опыт. Важно нанять лицензированную, связанную и застрахованную компанию HVAC, имеющую опыт работы с той излучающей технологией, которую вы устанавливаете.

Вы также можете попросить их выполнить расчет тепловой нагрузки, чтобы убедиться в правильности размера системы.

– TNS

Вернуться на главную страницу новостей

Бетонные полы с подогревом – Теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Обогрев дома с помощью печи с принудительной подачей воздуха – не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого теплого пола, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

• Твои ноги всегда жареные в тепле
• Температура стабильна и легко регулируется
• Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
• Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие коммунальные расходы, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое излучающее напольное отопление, как оно работает, о преимуществах излучаемого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логичный вывод – жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии происходит из-за того, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества теплых полов

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы лучистого теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек – просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточного воздуха, которое быстро поднимается к потолку, тепло от теплого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление – более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезна для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон – здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла – то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Экологичный путь с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают множеством экологических преимуществ.Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низких настройках термостата.
• Пропускная способность воды в 3500 раз превышает способность переносить энергию.
• Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых используются трубки из полиэтиленгликоля вместо медных, ускоряют подачу горячей воды и сокращают водные отходы. Стенки труб PEX обеспечивают лучшую изоляцию, чем медь.
• Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет использовать меньшее пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в области энергетики и экологического дизайна) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем отопления излучающих панелей и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами теплого пола являются:

• Электрически, через нагретые кабели, сетку, предварительно формованные маты или элементы, залитые в пластмассовые пленки
• Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы, как правило, дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX против металлической трубы:

Обогрев бетонных полов с помощью воды – не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и в конечном итоге корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX – прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

• Источник тепла – это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
• Котел – водонагреватель
• Насос – для циркуляции воды по трубке, расположенной под полом.
• Трубы – вода будет циркулировать в трубах, проходящих под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
• Квалифицированный установщик системы – Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
• Квалифицированный проектировщик систем – как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.
