Одноконтурный настенный газовый котел: устройство, виды, схема подключения

Содержание

1. В каких ситуациях лучше устанавливать одноконтурный котел?
2. Устройство и принцип работы одноконтурного котла
3. Какой котел лучше: с открытой камерой сгорания или турбированный?
4. Одноконтурные конденсационные котлы

Введение

Несмотря на способность современных котлов отопления, производить горячую воду для санитарных нужд, существуют ситуации, когда требуется только отопительная функция, а переплачивать за дополнительные опции не хочется. Для этих целей прекрасно подойдет одноконтурный настенный газовый котел.

В этой статье мы расскажем о ситуациях, когда установка одноконтурного газового котла предпочтительнее, о его устройстве и принципе работы, а также о различных модификациях встречающихся в продаже.

В каких ситуациях лучше устанавливать одноконтурный котел?

Среди покупателей, настенные двухконтурные газовые котлы пользуются большей популярностью по вполне понятными причинам.

Установка такого прибора позволяет одним махом решить две задачи: отопления и получения горячей воды. Несмотря на это существенное преимущество, бывают ситуации, когда монтаж двухконтурного котла нецелесообразен:

Фото 1: Подключение навесного одноконтурного газового котла к водонагревателю

1. Иногда горячая вода вовсе не требуется. К примеру вы устанавливаете отопительный газовый котел в производственном помещении или в доме, который уже имеет подключение к сети горячего водоснабжения. Зачем в таком случае переплачивать за дополнительные опции, которые к тому же довольно существенно увеличивают цену прибора.
2. Двухконтурный котел хоть и производит горячую воду, но в очень небольшом количестве. В тех случаях, когда этого объема недостаточно, разумным выходом из ситуации будет установка одноконтурного настенного котла в паре с накопительным бойлером.
3. В случае если требуется небольшое количество горячей воды, но сама вода, подаваемая в контур ГВС жесткая, также не рекомендуется использовать двухконтурные модели.
   Отложения на стенках вторичного теплообменника будут быстро приводить его в негодность, что потребует частого ремонта, а значит и дополнительных трат.

Во всех этих случаях следует устанавливать одноконтурный газовый котел, а при больших потребностях в горячей воде, подключать к нему в пару водонагреватель нужного объема.

Вернуться к оглавлению

Устройство и принцип работы одноконтурного котла

Одноконтурный газовый котел устроен довольно просто. Внутри него располагается камера сгорания с газовой горелкой и теплообменником, трехходовой клапан, циркуляционный насос, расширительный бачок. В нижней части настенного котла имеются патрубки для подключения к системе отопления и внешнему водонагревателю. Там же расположен клапан для подключения к газовой магистрали.

Фото 2: Принцип работы одноконтурного котла в системе отопления

Принцип работы настенного одноконтурного котла изменяется в зависимости от того, подключен внешний бойлер или нет. Если водонагреватель не подключен, насос качает теплоноситель в систему отопления, пока не поступит сигнал от комнатных термостатов о достижении необходимой температуры. При получении, сигнала газовый котел выключается и ожидает дальнейших распоряжений от терморегуляторов.

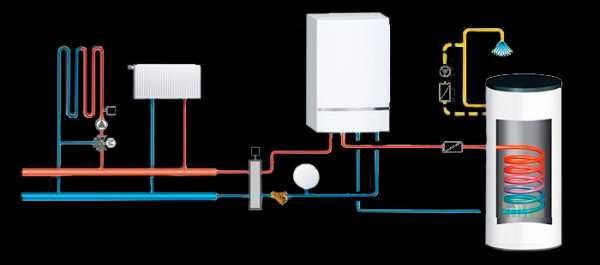

Фото 3: Схема работы одноконтурного котла с бойлером косвенного нагрева

В схеме совместной работы одноконтурного котла, бойлера и отопительной системы все происходит по-другому. Приоритет в этой цепи получает водонагреватель, а не система отопления. Если газовый котел видит, что температура санитарной воды в бойлере ниже положенных значений, трехходовой клапан переключает циркуляцию на водонагреватель, до тех пор пока температура в нем не достигнет установленных значений. После того как вода в бойлере нагрета, трехходовой клапан перенаправляет теплоноситель в систему отопления.

Неспособность параллельной работы настенного одноконтурного котла с отопительной системой и бойлером косвенного нагрева, пожалуй один из главных минусов этой схемы. Ведь в то время когда котел занят водонагревателем, дом фактически не отапливается. По этой причине рекомендуется устанавливать бойлер как можно ближе, к отопительному котлу, чтобы сократить время нагрева водонагревателя и избежать лишних теплопотерь.

Вернуться к оглавлению

Какой котел лучше: с открытой камерой сгорания или турбированный?

Выбирая одноконтурный газовый котел следует обращать внимание на то, каким способом в нем выводятся дымовые газы и подается воздух в камеру сгорания. В зависимости от этого, все настенные котлы можно разделить на устройства с открытой и закрытой камерой сгорания.

Одноконтурные котлы с открытой камерой сгорания работают на естественной тяге и требуют подключения к традиционной дымовой трубе. В них применяются атмосферные горелки, которые для работы используют воздух из помещения в котором установлен газовый котел. Эти отопительные приборы рекомендуется устанавливать в специально оборудованных нежилых помещениях с хорошим притоком свежего воздуха необходимого для горения.

Фото 4: Устройство одноконтурного настенного турбированного газового котла

Более современные и безопасные турбированные газовые котлы имеют закрытую камеру сгорания. По причине отсутствия естественной тяги, дымовые газы выводятся наружу с помощью вентиляторов, через небольшой горизонтальный коаксиальный дымоход, который легко можно подключить своими руками. Создаваемое при этом разряжение, затягивает по второму каналу дымовой трубы наружный воздух внутрь камеры сгорания для поддержания горения.

Одноконтурные турбированные котлы требуют постоянного подключения к электросети и не будут работать в случае отсутствия электропитания. Вся установленная в них электроника очень чувствительна и требует подключения газового котла к стабилизатору напряжения.

Настенные котлы с открытой камерой сгорания напротив могут быть полностью электронезависимыми. Они хоть и обладают низким функционалом, но зато могут без труда работать там, где подключение к электросети недоступно.

Вернуться к оглавлению

Одноконтурные конденсационные котлы

Не так давно, на рынке отопительной техники стали появляться конденсационные котлы с поразительной эффективностью. Разработчикам этих приборов удалось повысить и без того высокий КПД газовых отопителей.

Для повышения эффективности в них используется технология отбора тепла из влаги, содержащейся в дымовых газах. Все дело в том, что подаваемый в настенный котел газ, содержит определенный процент жидкости, которая испаряется в камере сгорания и выводится в трубу вместе с дымовыми газами. На испарение тратится полезная энергия, которую и пытаются компенсировать производители путем конденсации водяного пара на стенках теплообменника и отбора тепла из него.

Фото 5: Как работает газовый конденсационный отопительный котел

Конденсат является очень агрессивной средой и теплообменники из традиционных материалов здесь не годятся. Для производства элементов одноконтурных конденсационных котлов устойчивых к коррозии чаще всего применяется нержавеющая сталь.

Пока такие устройства стоят достаточно дорого и не подходят для традиционных радиаторных систем отопления. Конденсационные котлы предназначены для специальных низкотемпературных отопительных систем, которые пока тоже не получили широкого распространения.

В завершении нашего рассказа, предлагаем вам посмотреть небольшое видео о работе одноконтурных газовых котлов и способах их подключения:

Вернуться к оглавлению Заключение

Проектируя систему отопления, очень важно выбрать наиболее подходящий одноконтурный настенный котел, идеально подходящий под конкретную задачу. Мы надеемся, что наша статья немного структурировала ваши знания и поможет вам сделать правильный выбор.

Что лучше выбрать: одноконтурный или двухконтурный котел?

Какой котел лучше выбрать для отопления коттеджа, дачи или капитального деревенского дома — одноконтурный или двухконтурный? Чем отличаются эти два похожих по названию и назначению прибора и насколько принципиальна разница между ними? Каковы плюсы и минусы, преимущества и недостатки одноконтурных и двухконтурных котлов? Именно эти вопросы мы и затронем в этой небольшой статье.

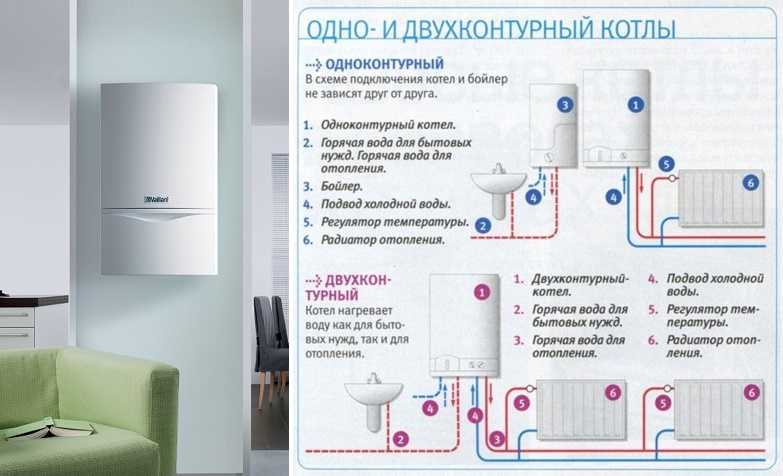

Чем отличается двухконтурный котел от одноконтурного?

Двухконтурный котел отличается от одноконтурного наличием встроенного проточного водонагревателя — он обеспечивает дом не только теплом, но и горячей водой. По сути, это два прибора в одном корпусе. Впрочем, справиться с задачей горячего водоснабжения может и одноконтурный котел, но об этом чуть позже.

Электрические двухконтурные котлы не получили большого распространения — они потребляют много энергии и создают сильные нагрузки на электросеть, требуя специальной проводки, а стоимость горячей воды и затраты на отопление оказываются крайне высокими.

В проточном водонагревателе, который является частью двухконтурного котла, необходимо автоматически управлять тепловой мощностью в соответствии с расходом горячей воды. Поэтому среди топливных двухконтурных котлов более всего распространены приборы, работающие на газе. Есть и дизельные двухконтурные котлы, в которых подача жидкого топлива в горелку также регулируется автоматически.

Интенсивность горения твердого топлива невозможно регулировать динамически, тем не менее, существуют и твердотопливные двухконтурные котлы. В них используется процесс пиролиза, при котором твердое топливо нагревается до высокой температуры без доступа кислорода, и из него выделяется горючий газ. В дальнейшем все происходит так же, как и в газовом котле. В местностях, где твердое топливо — дрова, уголь, торф — дешево и доступно, твердотопливные котлы, обеспечивающие дом теплом и горячей водой, могут оказаться очень рентабельными.

Одноконтурные котлы имеют более простую конструкцию — без встроенного проточного водонагревателя. В зависимости от вида потребляемой энергии котлы с одним контуром разделяются на электрические, дизельные, твердотопливные и газовые. Наибольшей популярностью сейчас пользуются именно газовые котлы (как одноконтурные, так и двухконтурные), в силу своей экономичности, эффективности и удобства. Более того, дизельные и твердотопливные котлы часто переделывают под газовое топливо. Так что в дальнейшем речь пойдет преимущественно о газовых котлах, которые представлены на рынке в огромном ассортименте.

Горячее водоснабжение при помощи одноконтурного котла

Как уже говорилось, горячее водоснабжение можно организовать и при помощи одноконтурного котла. Для этого к нему подключают бойлер косвенного нагрева. В качестве теплоносителя обычно используют воду, но применяют и специальные жидкости, обладающие большей удельной теплоемкостью и меньшей коррозийной активностью, не образующие накипь и не замерзающие при отрицательных температурах. Теплоноситель, нагреваемый в котле, не только циркулирует по системе отопления, но и проходит через встроенный в накопительный бак внешнего бойлера теплообменник, нагревая в нем воду. Кстати, бойлеры косвенного нагрева используются и в городских многоквартирных домах, только работают они не от автономного котла, а от централизованного теплоснабжения.

Типы двухконтурных котлов

Двухконтурные котлы можно разделить на две большие категории — это котлы с общим для обоих контуров теплообменником и котлы с двумя раздельными теплообменниками.

Двухконтурный котел с одним теплообменником

Главное преимущество двухконтурного котла с одним теплообменником — его компактность. Вода из обоих контуров (как для отопления, так и для горячего водоснабжения) проходит через один теплообменник, нагреваемый газовой горелкой. Теплообменник разделен на изолированные сегменты, поэтому вода из разных контуров в нем не смешивается. В отопительном контуре в качестве теплоносителя вместо воды может использоваться специальная жидкость — так же, как и в одноконтурном котле.

Двухконтурные котлы с одним общим теплообменником подразделяются на котлы с битермическим (или битермальным) и пластинчатым теплообменником.

• Битермический теплообменник представляет собой сложную ячеистую конструкцию с двумя не сообщающимися между собой системами каналов. Битермальный теплообменник занимает мало места и обладает очень высоким КПД (до 93,4%). Недостатком конструкции является то, что вода в разных сегментах имеет разную температуру (потому он и называется битермическим).

  Это приводит к механическим напряжениям, деформациям и повышенному отложению солей внутри теплообменника. Поэтому битермические теплообменники лучше не использовать там, где вода имеет высокую «жесткость».

• Пластинчатый теплообменник — система из двух независимых контуров изогнутых трубок, объединенных металлическими пластинами. При той же производительности он обладает большими размерами и имеет чуть меньший КПД. Как и битермический, пластинчатый теплообменник подвержен внутренним напряжениям, хоть и в меньшей степени, но за счет простой конфигурации каналов и их большего сечения отложение солей происходит в нем менее интенсивно.

Двухконтурный котел с двумя теплообменниками

Двухконтурный котел с двумя раздельными теплообменниками занимает больше места, чем котел той же мощности с одним теплообменником. Однако он обладает и целым рядом преимуществ. Во-первых, в независимых теплообменниках оседает меньше накипи, поэтому их срок службы несколько больше. Во-вторых, оба контура работают независимо друг от друга и во многих моделях имеют свои собственные горелки, что позволяет не прерывать работу отопительной системы на время потребления горячей воды.

По сути, двухконтурный котел с двумя независимыми теплообменниками представляет собой котел отопления и газовую колонку в одном корпусе. Но по сравнению с двумя отдельными приборами такой котел более компактен и позволяет обойтись одной трубой для подачи газа и одним дымоходом.

Какой котел лучше выбрать?

Попробуем сравнить одноконтурный котел с двухконтурным и выяснить, какой из них лучше выбрать для вашего дома.

Двухконтурный котел с одним теплообменником, особенно битермическим, является отличным решением тогда, когда важно рационально использовать каждый сантиметр пространства. Там, где этот вопрос не стоит столь остро, лучше отдать предпочтение двухконтурному котлу с раздельными теплообменниками.

К одноконтурному котлу для организации горячего водоснабжения необходимо подключить бойлер косвенного нагрева, а это потребует дополнительного пространства, да и стоимость одноконтурного котла в совокупности с бойлером выше, чем стоимость двухконтурного котла с аналогичными параметрами. Но, как любой накопительный водонагреватель, бойлер косвенного нагрева, подключаемый к одноконтурному котлу, имеет и преимущества по сравнению с проточным водонагревателем, являющимся частью двухконтурного.

Температура горячей воды из бойлера не зависит от ее расхода, в то время как температура воды из проточного нагревателя может от этого меняться, особенно при одновременном включении нескольких потребителей. Только следует иметь в виду, что когда горячая вода в бойлере закончится, потребуется время, чтобы она вновь нагрелась. Поэтому необходимо заранее подсчитать, какой объем бойлера будет оптимальным для бесперебойного горячего водоснабжения в конкретных условиях.

Двухконтурный котел — для небольшого загородного дома

Итак, главным преимуществом двухконтурных котлов является экономия пространства, главным недостатком — нестабильность температуры горячей воды при одновременном включении нескольких потребителей. Поэтому двухконтурный котел будет оптимальным решением для небольшого загородного дома.

Одноконтурный котел с бойлером — для крупного коттеджа

Одноконтурный котел вместе с подключенным к нему бойлером займет больше места, зато такая конструкция способна стабильно обеспечивать горячей водой несколько водоразборных точек. Поэтому в большом коттедже или капитальном доме, куда могут приехать друзья или родственники и где горячая вода может одновременно потребоваться на кухне и в душевой, а экономия одного-двух квадратных метров площади не является существенной, лучше использовать одноконтурный котел совместно с бойлером косвенного нагрева.

Обогреватель для детской комнаты: какой лучше выбрать? → ← Итальянские газовые котлы

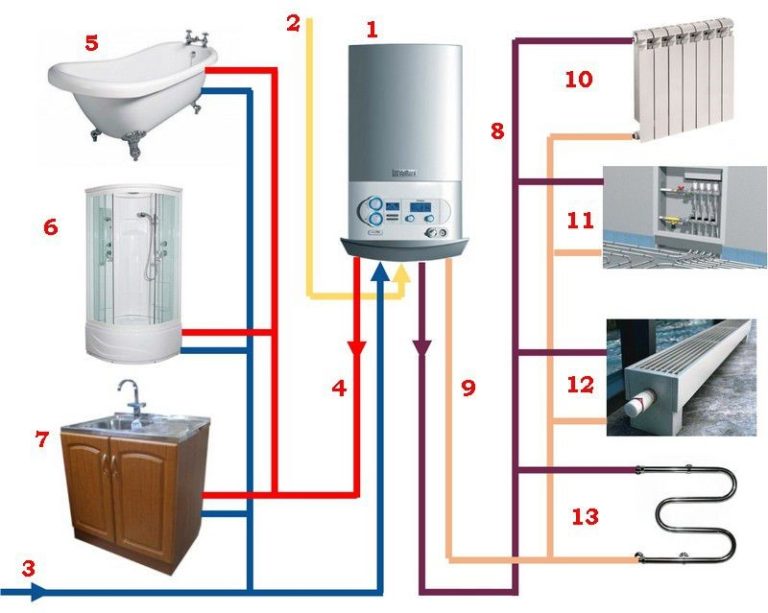

схема подключения двухконтурного котла в частном доме, фото и видео примеры

Содержание:

1. Установка двухконтурных котлов
2. Расчет мощности котла и объема бойлера
3. Подключение газового оборудования в двухконтурной системе отопления
4. Монтаж газового оборудования
5. Установка радиаторов
6. Выбор труб

Далеко не все дома подключены к централизованному отоплению, поэтому часто хозяевам приходится задумываться о создании автономной системы. Чтобы в домовладении в холодное время года было комфортно, необходимо тщательно продумать организацию тепло- и водоснабжения. Двухконтурная система отопления является наиболее распространенной, поскольку она служит не только для обогрева дома, но и для подогрева воды для бытовых нужд. Как выглядит оборудование, используемое для таких систем, можно увидеть на фото.

Установка двухконтурных котлов

Современные приборы имеют автоматику, которая контролирует степень нагрева и поддерживает температуру теплоносителя. Двухконтурные котлы можно назвать настоящей домашней котельной, так как они способны не только поддерживать комфортную температуру воздуха в доме, но и обеспечить жильцов горячей водой. Тем не менее такие устройства сложны, поэтому не застрахованы от поломок.

Природный газ – один из лучших видов топлива, но при его использовании необходимо следовать некоторым правилам, чтобы он не стал источником опасности.

При установке важно придерживаться следующих рекомендаций:

1. Котел нужно устанавливать в отдельном помещении (его обычно называют котельной или топочной). Его площадь должна быть не менее 4-х «квадратов». В этом помещении должен быть достаточно широкий дверной проем. Также обязательным является наличие хотя бы одного окна (прочитайте: “Правила установки газового котла отопления – инструкция по установке и подключению”).
2. При внутренней отделке котельной нельзя использовать горючие и пожароопасные материалы.
3. В помещение должно поступать достаточное количество свежего воздуха, поэтому обязательно создается незакрываемая сквозная отдушина.
4. Отдельный газоход нужен для выхлопа котла. Для этой цели нельзя использовать систему вентиляции, так как продукты сгорания проникнут в жилые помещения, что может привести к нежелательным проблемам со здоровьем.
5. Выход газохода должен выступать над коньком крыши минимум на метр.
6. На пол под котел укладывают прочный лист металла или другого негорючего материала, его площадь должна превышать габариты оборудования, но быть не менее 1 «квадрата».
7. Двухконтурная система отопления частного дома должна выдерживать опрессовку под давлением минимум 1,8 бар.

Все эти требования нужно соблюдать, поскольку газ – топливо опасное. Недопустимо устанавливать котел в жилых помещениях. Обычно для него строят отдельную пристройку, чтобы он не занимал одну из комнат дома. Если котельная будет хорошо проветриваться, а при ее отделке не использовались горючие материалы, то система отопления окажется полностью безопасной.

Расчет мощности котла и объема бойлера

Мощность двухконтурного и одноконтурного оборудования при одинаковой отапливаемой площади отличается. Кроме того, на расчет мощности котла отопления влияет и то, что двухконтурные котлы используются еще и для подогрева воды для бытовых целей. Но стоит учитывать, что слишком большой мощность тоже не должна быть.

Если мощность котла рассчитана правильно, то температура в камере сгорания не будет превышать 90 градусов, при этом долговечность оборудования увеличится. Например, для дома площадью 100 «квадратов» мощность котла не должна быть выше 38 кВт.

Мощность бойлера для отопления зависит от условий его эксплуатации. Чаще всего на нем имеется две цифры, первая указывает на то, сколько энергии он потребляет в режиме отоплении, а вторая – при быстром нагреве воды.

Емкость бойлера также рассчитывают исходя от условий его использования. Так, 10 литров хватит для мытья посуды, 30 – достаточно для быстрого принятия душа, а 100 литров для стирки и купания в горячей ванне.

Если используется газовое двухконтурное отопление – схема предполагает подключение счетчиков газа. Это устройство нужно учитывать при планировании работ.

Подключение газового оборудования в двухконтурной системе отопления

Устанавливать систему отопления можно и самостоятельно, но подключение газа должен выполнять специалист. Даже если есть необходимые знания, все равно работать с газовым оборудованием без специального разрешения нельзя, так как при неправильно выполненной работе возникнет опасность для жизни жильцов дома. Если же сделать подключение самостоятельно и правильно, придется при вводе оборудования в эксплуатацию заплатить крупный штраф.

Для оформления разрешения нужно:

1. Обратиться в БТИ для того, чтобы в техпаспорт дома были внесены изменения. На плане необходимо указать помещение, отведенное под котельную, и проставить соответствующие пометки.
2. Подать заявление в газовую службу и приложить к нему техпаспорт купленного оборудования. К этому моменту уже нужно приобрести все, что потребуется для монтажа системы отопления.
3. Установить оборудование, не выполняя подключение двухконтурного котла – схема указана в инструкции (прочитайте также: “Какая схема подключения радиаторов отопления оптимальна”).
4. Пригласить специалиста из газовой службы для подключения устройства. Вместе с этим подается заявка на ввод оборудования в эксплуатацию.
5. Получить разрешение от инспектора газовой службы. Перед этим он проверит правильность подключения, и затем выдаст требуемые документы. Только после этого в оборудование будет подаваться газ. Читайте также: “Как подключить газовый котел к системе отопления”.

Счетчики устанавливают и пломбируют сразу, чтобы они начали работать сразу после ввода оборудования в эксплуатацию.

Монтаж газового оборудования

Когда устанавливается двухконтурная система отопления – схема должна соблюдаться в точности – только в этом случае оборудование будет работать правильно и эффективно.

Корпус теплоагрегата не должен примыкать к стене, также его нельзя устанавливать в ниши.

При обвязке подключают сразу три системы:

• электрическую;
• гидравлическую;
• газовую.

Электрическую и гидравлическую обвязку можно выполнить самостоятельно, а газовой занимается специалист (подробнее: “Обвязка настенного двухконтурного газового котла”). Многие газовые котлы имеют схожую систему подключения. Для этого используется средний патрубок, по бокам которого размещены трубки для холодного и горячего водоснабжения.

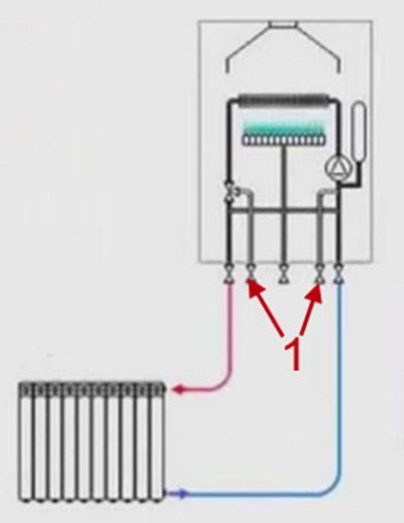

Крайние патрубки необходимы для подключения оборудования к отопительной системе. По левому в батареи поступает горячая вода, а по правому возвращается остывшая вода для нагрева. Таким образом, подключение двухконтурного котла отопления производится достаточно просто, нужно только следовать рекомендациям специалистов.

На патрубок обратного трубопровода обязательно устанавливается фильтр грубой очистки – это необходимо для того, чтобы защитить котел от мусора и ржавчины, которые будут скапливаться в трубах. Если его не поставить, то срок службы оборудования значительно сократится. Прикручивают фильтр к патрубку по направлению стрелочки к котлу.

Трубы подачи и обратки воды снабжают кранами, с помощью которых в случае поломки теплоагрегата можно перекрыть воду. Если этого не сделать, то перед началом ремонта придется сливать теплоноситель из отопительной системы, а это займет время.

Контур водоснабжения подключают примерно так же, на подачу холодной воды при этом ставится фильтр, предупреждающий забивание мусором устройства. Для отсечения контура трубопровода также необходима установка кранов.

Когда выполняется разводка двухконтурного котла отопления, нужно соблюдать несколько условий. Перед тем, как запускать систему, нужно убедиться в том, что не были перепутаны краны холодной и горячей воды. Ошибка в этом может привести к печальным последствиям – даже к взрыву газового котла, поэтому не стоит относиться к подключению оборудования легкомысленно.

Далее устанавливается расширительный бак. Он нужен для компенсации расширения отопительной системы из-за повышения давления. Объем бака должен быть примерно равен 10% количества теплоносителя во всей системе. Чаще всего бачок устанавливают между котлом и циркуляционным насосом, однако его можно разместить и в другом месте, где он не станет мешать. Пригодится он и в том случае, если падает давление в двухконтурном котле.

Установка радиаторов

Основными элементами отопительной системы в помещениях дома являются радиаторы. В настоящее время многие специалисты стали советовать: не приобретать традиционные чугунные батареи, поскольку они тяжелые и по свойствам значительно хуже изделий из биметаллического сплава. Кроме того, последние изделия выглядят гораздо эстетичнее и имеют хорошую теплоотдачу.

Чаще всего радиаторы устанавливают под окнами, обращая внимание на то, чтобы между ними и подоконниками оставалось свободное пространство. Перед этим демонтируют старые трубы и крепления, так как они для новых систем не подходят. Стену размечают при помощи карандаша с таким расчетом, чтобы от радиатора до пола оставалось не менее 10 сантиметров. Нормальный теплообмен между батареей и помещением обеспечивается в том случае, если она отходит от стены не менее чем на 5 сантиметров.

Разводка радиаторов бывает нескольких типов

Самым распространенным является боковое одностороннее подключение. При этом подводящую трубу подсоединяют к верхнему патрубку, а отводящую трубку – к нижнему. Благодаря этому достигается максимальная теплоотдача, а при обратном подключении мощность уменьшается примерно на 10%.

Основным преимуществом нижнего подключения является эстетичность – в этом случае обе трубы скрываются за плинтусом. Патрубки находятся внизу трубы и обращены в пол.

Диагональное подключение в основном используют для многосекционных радиаторов. В результате горячая вода подается с одной стороны в верхний патрубок, а с другой – выводится через нижний.

Радиаторы подключают двумя способами: последовательно и параллельно. При параллельном подключении вода движется под давлением внутри всей системы, а при поломке одной батареи все отопление выключают до завершения ремонта. При параллельном подключении радиаторы можно менять, не отключая отопительную систему.

Подсчет количества секций прибора приходится производить в зависимости от конкретной ситуации. Это во многом зависит от климата региона и качества утепления дома. Но по стандарту, 1 секция радиатора способна обогреть 2 «квадрата» площади в том случае, если высота потолков не более 2,7 м. Данную формулу можно считать условной, так как важно учитывать и другие параметры: толщину стен и их материал, тип и параметры утеплителя (детальнее: “Как выбрать утеплитель для труб отопления и нужен ли он”), мощность обогревателя, климатические особенности региона. Котлы для отопления двухконтурные должны выбираться с учетом площади помещения, но и от площади дома и типа радиаторов в немалой степени зависит эффективность отопления.

Выбор труб

В настоящее время самыми распространенными являются полипропиленовые и металлопластиковые трубы для отопления, так как они имеют немалые преимущества перед изделиями из других материалов.

Полипропилен считается одним из наиболее долговечных материалов, в случае правильного монтажа трубы из данного материала служат не один десяток лет. Стоимость их не велика, но для установки придется потратиться на специальные инструменты и крепления. Во время монтажа трубу нельзя перегревать, ее необходимо быстро зафиксировать в нужном положении. Для этой работы нужны особые умения, поэтому лучше пригласить специалиста.

Металлопластиковые трубы можно установить и самостоятельно, для их установки не требуется специальных элементов, кроме обжимных фитингов. Но в то же время, они служат меньше, а кроме того, серьезным недостатком металлопластиковых труб является резиновый уплотнитель, который быстро разрушается. Но они все же являются лучшим вариантом, чем медные и стальные, разрушающиеся еще быстрее.

Газовые и дизельные котлы отопления двухконтурные в настоящее время пользуются значительной популярностью, но они являются опасными при неправильном подключении. Поэтому, не имея опыта в установке подобного оборудования, лучше обратиться за помощью к специалистам, которые смогут правильно выполнить все работы.

Двухконтурная система отопления из полипропилена на видео:

Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и ГВС решаются приобретением одного котла, способного обслуживать обе системы. Не зная принципа работы двухконтурного газового котла отопления, было бы нелогично не только совершать покупку, но и эксплуатировать агрегат. Вы согласны?

Поговорим о работе отопителя, рассмотрим все его слабые и сильные стороны. Разобравшись в основах оборудования, вы легко сможете воспользоваться всеми его преимуществами. А при необходимости получится вовремя выявить неисправности, понять и устранить причины их возникновения.

Содержание статьи:

• Устройство котла для обслуживания двухконтурных
  • Типы газовых горелок для двухконтурных котлов
  • Разновидности теплообменников газовых агрегатов
  • Блок автоматики или управления котлом
• 2
• 2 Принцип работы и особенности
• Схема работы двухконтурного котла
• Виды исполнения газовых котлов на два контура
• Достоинства и недостатки двухконтурных устройств
• Выводы и полезное видео по теме

Устройство котла для обслуживания двух контуров

Двухконтурный газовый теплогенератор отличается от одноконтурного аналога тем, что вместо одного теплообменника у него два, их в технической терминологии называются первичными и вторичными.

Первый, т.е. первичный теплообменник, расположенный непосредственно в зоне горения факела. Его задачей является подогрев теплоносителя для функционирования тепловой сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопителя возможна при слаженной работе всех его компонентов. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Для понимания особенностей устройства газовых котлов двухконтурной разновидности остановимся подробнее на каждом его конструктивном элементе.

Типы газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного количества тепла, необходимого для функционирования контура отопления и горячего водоснабжения. Тепловая энергия получается при сжигании топлива. Горелка помещается в камеру сгорания, в которую помимо газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от условий эксплуатации горелки можно разделить на следующие типы:

• Одноуровневая горелка . Агрегат с подобной горелкой может работать только в двух режимах – «Стоп» и «Пуск». Такие котлы, несмотря на низкий КПД и сокращенный срок службы, пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка . Обогреватель с такой горелкой может работать на полной и половинной мощности. Его преимущества заметны в теплое время года, когда нет необходимости эксплуатировать прибор на полную мощность, чтобы нагреть не слишком холодную воду.
• Модулирующая горелка . Умная котельная система с подобной горелкой позволяет настраивать и регулировать мощность. Такой котел отличается высоким сроком службы и КПД, но при этом он на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. Когда горелка открыта, воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отвода продуктов горения необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты комплектуются, как правило, обычной металлической трубой, турбинные – коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал размещают вертикально или строят под углом. Угловые варианты выводятся через стену на улицу или подключаются к общественной шахте дымохода.

Горелка газовая – основной элемент двухконтурного газового котла, отвечает за сжигание топлива и выработку тепловой энергии в необходимом количестве

Турбинные котлы оснащены закрытыми камерами сгорания, в которые не может самопроизвольно поступать воздух. Они безопаснее и надежнее в эксплуатации, но дороже и сложнее в эксплуатации. Котлы с закрытыми горелками, помимо дымохода, нуждаются в канале, по которому в камеру подается необходимый для горения кислород.

Поэтому котлы турбинные оборудуют , так как они помимо отвода дыма еще и засасывают свежий воздух с улицы. Бывает, что для нормальной работы два коаксиальных дымохода подключаются к закрытой камере сгорания. Кроме того, вся конструкция дополнена трубой подачи воздуха.

Все такие модели котлов оснащены вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных устройств и систем необходимо электричество. Их минус – энергозависимость, что увеличивает эксплуатационные расходы.

Разновидности теплообменников газовых установок

Если топливо сжигается с помощью горелки для получения тепла, то теплообменник отдает это тепло для дальнейшей передачи воде. Как уже было сказано, в двухконтурной конструкции присутствуют первичный и вторичный теплообменники.

Первичный теплообменник расположен непосредственно над горелкой и представляет собой изогнутую в виде змейки ребристую трубу. Под действием пламени вода в теплообменнике нагревается и через трехходовой клапан движется дальше к разводке.

Вторичный теплообменник представляет собой систему гофрированных пластин, которые собраны в единый блок с двумя парами отверстий. Каждая пара отверстий имеет свои функции.

Вода поступает из трубы водопровода по одной из пар, а теплоноситель, поступающий в контур отопления, движется по второй. Подобная система пластинчатых и трубчатых теплообменников называется сдвоенной.

Первичный и вторичный теплообменники объединены в одну систему, правильная работа которой обеспечивается специальным трехходовым клапаном

Существуют отопительные приборы, в которых используется битермический теплообменник сложной конфигурации вместо сдвоенного система. Такой теплообменник изготавливается из меди, представляет собой пару трубок, расположенных одна в другой. По внешней трубе движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник теплоносителя и водонагревателя имеет сложную конфигурацию, когда труба одного контура помещена в трубу другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлен единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются небольшими габаритными размерами и высокой скоростью нагрева воды.

Блок автоматики или управления котлом

Автоматика котла отвечает за безопасную и стабильную работу. Он следит за температурой воды в узлах горячего водоснабжения, поддерживает температуру теплоносителя в магистралях теплоснабжения. не допускает работы отопителя при возникновении опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Пониженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев охлаждающей жидкости.

Блок управления, управляющий работой устройств защиты и автоматики технологических процессов, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температуры, он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которого предусмотрены различные режимы работы.

Принцип работы и особенности

Многие владельцы газового оборудования даже не задумываются о том, как на самом деле работает двухконтурный газовый котел. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это подтверждается наличием в его устройстве трехходового клапана

В штатном режиме котел постоянно работает только на нагрев теплоносителя, циркулирующего в системе. При этом частота переключений и интенсивность пламени контролируются датчиком температуры. При этом запускается горелка, если действие системы отопления не основано на естественной циркуляции теплоносителя.

Пространство внизу настенного котла предназначено для подачи газа, подключения холодной воды, а также кранов системы ГВС и контура отопления

Фактически, при достижении температуры теплоносителя заданного значения, датчик посылает сигнал, указывающий на снижение активности горелки. Пока температура не упадет до заданного значения, котел будет находиться в пассивном режиме. Потом опять команда от датчика автоматике на срабатывание клапана подачи топлива.

Схема работы двухконтурного котла

Наличие системы горячего водоснабжения несколько усложняет схему работы двухконтурного газового котла. Нагреваясь от горелки, движущейся по теплообменнику, он нагревает пластинчатый теплообменник, по которому движется вода из водопровода.

Структурная схема двухконтурного газового котла как с битермическим, так и с двумя обычными теплообменниками. В первом варианте нет необходимости использовать два теплообменника

Одновременное использование двухконтурной модели в режиме отопления и ГВС невозможно. При срабатывании крана горячей воды, благодаря трехходовому термостатическому клапану, циркуляция теплоносителя по теплотрассе прекращается. Котел переходит в режим движения воды по контуру с пластинчатым теплообменником, который используется для нагрева воды для бытовых нужд.

При значительном расходе горячей воды на длительное время работа котла с упором на отопление может быть парализована. Есть два пути решения проблемы – предусмотреть установку более мощного отопительного прибора или включить его в обустройство.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. При этом несколько увеличивается расход топлива за счет того, что в паузе между циклами системы отопления энергия горелки используется для поддержания температуры воды в доп.

Определенный запас горячей воды во встроенном котле позволяет использовать систему ГВС без отключения отопительного контура. В результате обе системы работают попеременно, без перегрева жидкости и продления срока службы теплообменника.

Котел со встроенным типовым бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения отопительного контура

Встроенный типовой бойлер позволяет получать горячую воду в нужную температуру в любое время, подача которой осуществляется в автоматическом режиме. В то время как проточной системе ГВС требуется несколько минут, чтобы нагреть воду до необходимой температуры.

Виды исполнения котлов газовых на два контура

Особенности газового оборудования во многом определяются вариантом исполнения нагревателя. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта конструкции нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы более компактны, но при этом имеют гораздо меньшую мощность.

Двухконтурный настенный газовый котел компактен и современен по конструкции, но эффективен только для отопления небольших площадей с умеренным расходом горячей воды

Выбор может быть оправдан, если отапливаемая площадь не превышает 200 кв.м. , а общая производительность системы горячего водоснабжения не более 14 л/мин.

Небольшие габариты настенного котла, хотя и кажутся достоинством, на самом деле скрывают массу минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что у них меньший срок службы, существует вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только повышает степень надежности обогревателя, но и продлевает срок его службы.

Преимущества и недостатки двухконтурных устройств

Преимущества двухконтурного отопительного агрегата:

• Экономичный расход топлива. Направление для сравнения – использование двухконтурного котла или одноконтурного котла с косвенным нагревом.
• Компактный размер. Подавляющее большинство двухконтурных котлов представлено настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и на малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы его совместимости с котлом.

В одном агрегате уже успешно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами имеются и недостатки:

• Невозможность одновременного действия контура отопления и ГВС. В связи с этим значительное потребление горячей воды может вызвать снижение температуры в доме.
• Ограничение мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не способны обеспечить требуемый температурный режим при максимальном напоре. Аналогичный недостаток наблюдается и при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной применения средств для снижения его жесткости, проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного нагревателя выше цены одноконтурного аналога.

Однако, если рассматривать наличие системы горячего водоснабжения и пути решения вопроса в случае установки одноконтурного котла, то при включении в монтажный контур бойлера косвенного нагрева цена двухконтурного -схема будет ниже.

Выводы и полезное видео по теме

Следующее видео ознакомит с конструктивными элементами и принципом работы газового отопительного оборудования:

Обвязка двухконтурного газового котла будет представлена ​​автором видео:

Подробная знакомство с особенностями и принципом действия двухконтурных газовых агрегатов позволяет определить преимущества их эксплуатации. Покупка таких нагревателей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы горячего водоснабжения.

При выходе из строя одного из контуров возможна работа другого, а замена контура всегда будет дешевле, чем ремонт отдельной отопительной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его только в режиме нагрева воды для бытовых нужд, что является удобством и экономичностью по сравнению с покупкой отдельных агрегатов.

Расскажите о том, как выбрать двухконтурный газовый котел для обустройства собственного дома/квартиры/дачи. Что стало для вас решающим критерием в вашем выборе? Делитесь полезной информацией по теме, фото в блоке ниже, задавайте вопросы.

Одинарный или двойной контур. Газовый котел для частного дома – нюансы выбора. Одноконтурный котел с бойлером

Двухконтурный котел отопления позволяет эффективно решить две самые важные для владельца загородного жилья задачи: отопление и нагрев воды. Сегодня выпускается большое разнообразие моделей этого оборудования, отличающихся друг от друга не только параметрами и ценой, но и принципом устройства.

Этот небольшой ликбез поможет сориентироваться всем, кто думает о покупке такого котла, но еще не знает, как его выбрать.

Отличие двухконтурного котла от одноконтурного

Отопительные котлы с одним контуром предназначены только для нагрева теплоносителя, циркулирующего в системе отопления. Для нагрева водопроводной воды владельцу такого котла приходится покупать и устанавливать еще один агрегат – газовую колонку или бойлер. Комфорт в этом случае стоит довольно дорого: во-первых, покупка газовой колонки и котла отопления по отдельности требует значительных затрат; во-вторых, две установки занимают много места. При этом необходимо сооружать две дымовые трубы для каждого агрегата отдельно, так как при их подключении к одному дымоотводному каналу «выхлоп» одного из устройств может перекрыть вытяжку от другого, из-за чего горение продукты топлива попадут в помещение. Сложнее обслуживание двух отдельных устройств.

На рисунке представлена ​​схема одноконтурного котла.

В двухконтурных моделях проточный водонагреватель и отопительный котел собраны в один блок. Таким образом, домовладелец решает сразу две задачи, покупая всего один прибор, компактный и относительно недорогой. Соответственно, упрощается обвязка, техническое обслуживание и установка дымохода.

Разные модели двухконтурных котлов (напольные и настенные) могут существенно отличаться друг от друга, но нагрев воды и теплоносителя в них осуществляется по одной и той же схеме. При отсутствии протока горячей воды теплоноситель, нагретый газовой горелкой, циркулирует в первом контуре, подключенном к системе отопления. Как только пользователь открывает кран горячей воды, автоматика котла переключает вентили, чтобы теплоноситель перенаправлялся во второй контур. Этот контур подключается к теплообменнику встроенного в котел проточного водонагревателя, по которому подается водопроводная вода. Таким образом, рабочее тело – теплоноситель – используется попеременно либо на отопление, либо на горячее водоснабжение. Отсюда вытекает один из недостатков двухконтурного котла: значительный расход горячей воды негативно сказывается на эффективности системы отопления.

Двухконтурные газовые котлы могут комплектоваться накопительным баком для горячей воды – бойлером. Такие устройства потребляют больше топлива и имеют больший объем, но могут одновременно обслуживать несколько точек водопотребления, если, конечно, в них постоянно не расходуется горячая вода. Когда запас воды в баке исчерпан, пользователю не приходится ждать, пока нагреется новая порция, как в случае с бытовыми электрокотлами. Котел автоматически перейдет в режим проточного нагревателя воды.

Что такое пароварки?

Преимущества модели котла Viessmann.

Современные модели двухконтурных газовых котлов могут отличаться следующими особенностями.

Система дымоудаления может быть конвекционной или конденсатной. В первом случае продукты сгорания топлива, в том числе водяной пар, из камеры сгорания попадают непосредственно в дымовую трубу, откуда выбрасываются в атмосферу за счет конвекции или, как их еще называют, естественной тяги.

В котлах конденсационного типа между камерой сгорания и дымоходом имеется теплообменник, который подключается к отопительному контуру. Такая схема позволяет усваивать дополнительную тепловую энергию, большая часть которой образуется при конденсации водяного пара.

К преимуществам конвекционных котлов относятся: простота конструкции, невысокая цена (газы удаляются в сухом виде, поэтому нет необходимости использовать дорогие коррозионно-стойкие материалы), конвективная тяга в дымоходе позволяет отказаться от вентилятора.

Недостатки: относительно низкий КПД: значительная часть тепловой энергии буквально улетает в трубу.

Все недостатки конденсационных систем – дороговизна, сложность устройства, наличие зависимого от электричества вентилятора – с лихвой компенсируются главным достоинством: за счет конденсации пара КПД котла увеличивается почти вдвое.

Циркуляция охлаждающей жидкости в системе.

Следует отметить, что установка такой модели на обычный отопительный контур будет неоправданной. Схема подключения двухконтурного конденсационного котла ничем не отличается от традиционной, но для того, чтобы такой агрегат функционировал с максимальной эффективностью, теплоноситель, поступающий в теплообменник системы дымоудаления, должен быть холодным. При недостаточной разнице температур теплоносителя и пара последний не будет конденсироваться. А так как рабочее тело циркулирует в контуре отопления с более низкой температурой, чем в обычных системах, его приходится оснащать более крупными, а значит и более дорогими радиаторами.

Камеры сгорания топлива в газовых котлах могут быть открытыми или закрытыми. Конвекционные агрегаты оснащены обоими типами камер, конденсаторные агрегаты только закрытыми.

Что такое “открытая топка”? Это камера сгорания, использующая кислород из воздуха помещения, в котором находится котел. Закрытый – полностью изолированный от окружающей среды. В таких системах используются дымоходы коаксиального типа, а проще говоря, труба в трубе. Через внутреннюю трубу удаляются продукты сгорания топлива, а через внешнюю всасывается чистый воздух. Дым из закрытой камеры, независимо от того, есть теплообменник в системе дымоудаления (конденсационные котлы) или нет (конвекционные котлы), удаляется только принудительно с помощью электровентилятора. Поэтому такие котлы называются турбированными.

Преимущества котлов открытого типа: дешевизна (разница в цене весьма значительна), энергонезависимость (подразумевается электроэнергия).

Принцип работы системы отопления с использованием двухконтурного котла.

Недостатки: из-за недостатка кислорода в помещении, где установлен котел, становится трудно дышать, есть риск попадания продуктов сгорания топлива в помещение при отсутствии тяги, требуется только вертикальный дымоход.

Учитывая недостатки котлов с открытыми камерами сгорания, их обычно устанавливают в отдельном помещении.

Достоинства и недостатки турбированных котлов

Двухконтурные турбированные котлы характеризуются строго противоположно. Их преимущества:

• можно установить в любом помещении;
• абсолютно безопасный;
• дым может быть выброшен в любом направлении.

• высокая цена;
• не может работать без электричества.

Модель турбированного газового котла.

Котлы газовые напольные и настенные. Большинство покупателей представляют себе, что такое настенный котел: такие котлы часто можно увидеть в городских квартирах, имеющих автономное отопление и горячее водоснабжение. Установки этого типа компактны по размеру и имеют малый вес, но ограничены по мощности и производительности по нагреву воды. Напольные котлы приходится устанавливать в более просторном или даже отдельном помещении, но такие агрегаты обладают высокой мощностью и, соответственно, производительностью ГВС. У напольного котла есть еще одно немаловажное преимущество: поскольку его вес, в отличие от настенного, ничем не ограничен, производители оснащают его чугунным теплообменником, более качественным и надежным, чем стальной.

Помимо всего вышеперечисленного, напольные котлы могут отличаться по типу горелки. Горелки атмосферного типа самые дешевые, но они не могут похвастаться высоким КПД, имеют относительно небольшую мощность и слишком шумны. Всех этих недостатков лишены дорогие напорные горелки.

Как выбрать двухконтурный котел?

Основными параметрами, по которым подбирается модель двухконтурного котла, являются мощность и производительность по горячей воде. Рассмотрим подробно каждую из характеристик.

Определение необходимой мощности

Компоненты котла.

Для точного определения мощности, достаточной для эффективной работы контура отопления, необходимо выполнить тепловой расчет. Его методика достаточно сложна, поэтому справиться с такой задачей может только инженер-теплотехник с определенным опытом и базой специальных знаний. Тепловой расчет учитывает множество факторов (площадь оконных проемов, теплопроницаемость стен, теплоотдачу радиаторов и т.д.) и позволяет выбрать оптимальную модель котла, не переплачивая за лишние киловатты. Но на начальном этапе можно обойтись и без него. Необходимая мощность приблизительно оценивается на основе эмпирических данных: в среднем система отопления потребляет около 100 Вт энергии на 1 кв. км. м отапливаемой площади. Если одна или несколько комнат граничат с неотапливаемыми помещениями, этот показатель можно увеличить до 150 Вт.

Определение необходимого расхода горячей воды

Напоминаем: если планируется интенсивное потребление горячей воды, устанавливать двухконтурный котел не имеет смысла, так как отопление в этом случае будет чисто символическим. Обеспечить подачу горячей воды в рамках обычных хозяйственных нужд вполне возможно одновременно с отоплением двухконтурным котлом.

Для определения необходимого расхода горячей воды необходимо просто просуммировать расход воды во всех точках, подключенных к котлу. В среднем из обычного крана вытекает от 4 до 6 литров воды при давлении в системе 2-3 атм в минуту. Во время принятия душа – 10 – 12 литров. Если схема предусматривает подключение к водопроводу более трех точек, можно взять суммарный расход не всех, а только некоторых из них.

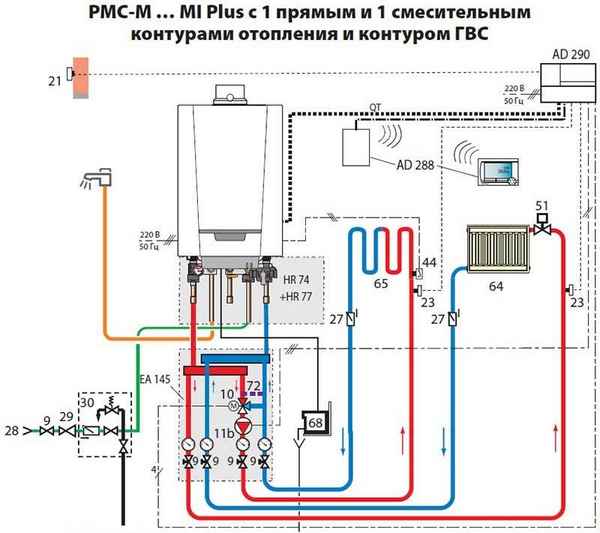

Схема сборки компонентов системы отопления.

Обратите внимание: в паспорте на котел производительность ГВС привязана к разнице температур до и после нагрева воды. Поэтому для выбора оптимальной модели следует знать не только расход горячей воды в вашем доме, но и температуру холодной воды на входе в котел. Допустим, у нас есть два крана с расходом горячей воды 5 л/мин, при этом температура воды в водопроводе перед нагревом 7 градусов. Поэтому нам нужен котел, обеспечивающий производительность по горячей воде 5+5=10 л/мин при разнице температур 40 – 7=33 градуса (40ºС – комфортная температура воды для мытья посуды, принятия душа и т.д.) .

Приблизительный расчет позволит определить, стоит ли тратить время на изучение настенных котлов или лучше сразу присмотреться к напольным. Максимальный предел отапливаемой площади для настенных моделей составляет 200 кв. м, на горячую воду – 14 л/мин. Если ваши значения превышают эти цифры, вам подходят только напольные котлы. В целом такие агрегаты пользуются большей популярностью, чем их настенные конкуренты. Покупатели даже за небольшой расход воды и отапливаемую площадь отдают предпочтение напольным котлам, так как такие модели оснащены более надежными и долговечными чугунными теплообменниками. Кроме того, они менее требовательны к качеству электроснабжения.

Факторы, влияющие на долговечность котлов

Настенные котлы, будучи более современными и сложными, часто выходят из строя при малейшем скачке напряжения. В этом случае, как правило, сгорает основная плата, замена которой обходится очень дорого. Еще один важный момент: напольные котлы более приспособлены для работы с водой низкого качества. Теплообменники настенных котлов, которые производители стремятся сделать максимально легкими и компактными, представляют собой набор трубок небольшого диаметра, которые очень легко забиваются.

Если водопроводная вода содержит слишком много солей жесткости, обратите внимание на напольные котлы с бойлером. Такие агрегаты не боятся солевых отложений и обеспечивают подачу горячей воды даже в часы пик, когда давление в водопроводе значительно падает или пропадает совсем.

Покупателям, которые часто сталкиваются с аварийными отключениями электроэнергии, стоит выбирать энергонезависимые двухконтурные котлы. Это, как правило, напольные модели с открытой камерой сгорания. При этом большое значение имеет механизм розжига горелки. Более удобный и экономичный электроподжиг в данном случае будет неуместен, так как он также не способен функционировать без электропитания. Лучшей будет модель с ручным или пьезорозжигом. Горелка в котлах этого типа зажигается от постоянно горящего газового фитиля. Недостатками таких систем являются повышенный расход газа и невозможность автоматического возобновления работы котла после временного падения давления в системе газоснабжения.

Двухконтурный котел – очень сложное оборудование, и многие особенности конкретной модели могут проявиться только в процессе эксплуатации. Поэтому перед покупкой данного устройства рекомендуем внимательно изучить отзывы пользователей, опубликованные в Интернете.

При подборе газового оборудования, помимо расчета мощности и выбора подходящей модели по производительности и функциональности, возникает несколько важных вопросов.

Чаще всего консультантов спрашивают о том, какой, одноконтурный или двухконтурный газовый котел выбрать. При принятии решения учитывайте различия в принципе работы и экономической составляющей.

Чем отличаются одноконтурные газовые котлы от двухконтурных

Выбирая, что лучше, одноконтурный или двухконтурный котел, следует изучить принцип работы, сходства и различия каждого типа well:

• Одноконтурная конструкция – высокая производительность. В качестве теплообменника используется проточный змеевик или «водяная рубашка» из чугуна или стали.
• Устройство с двумя контурами – теплообменник по периметру окружает змеевик, подключенный к системе горячего водоснабжения или бойлер косвенного нагрева, встроенный в корпус котла.

Отличие котла отопления с двумя контурами от котла с одним контуром заключается в назначении. Модели без встроенного 2-го контура изготавливаются исключительно для отопления, но с возможностью дополнительной переделки на ГВС через внешний бойлер. Оборудование с двумя контурами, способное одновременно работать на отопление и горячее водоснабжение.

Какой котел выгоднее – двухконтурный или одноконтурный

Преимуществом газовых 2-контурных котлов от одноконтурных является быстрое получение горячей воды. Нагрев осуществляется двумя способами:

1. Проточный метод.
2. При нагреве воды во встроенном бойлере.

Для нагрева воды требуется около 30% дополнительного тепла. При переходе на летний режим модели с проточным методом отопления тратят определенное количество газа для выхода на рабочий режим.

Сравнительный расход газа при работе одноконтурных и двухконтурных котлов показывает, что первые модели более экономичны. Но, это справедливо только при оптимальных условиях, без учета затрат на установку и подключение бойлера косвенного нагрева.

При рассмотрении экономичности учитываются несколько факторов:

• Технические характеристики агрегатов с двумя контурами. Для отопительного оборудования в технической документации указывается пропускная способность. Этот параметр показывает, сколько горячей воды будет нагреваться за минуту.
  Обычно коэффициент составляет 10-15 литров для агрегатов, использующих непрерывный нагрев, и 45-60 литров для моделей со встроенным буферным баком. Если этого объема недостаточно, потребуется установка внешнего накопительного бака.
• Стоимость подключения накопительного бака. Котел стоит от 40 до 80% стоимости газового теплогенератора (в зависимости от выбранной модели).
• Расходы на газ – одноконтурное исполнение, потребляет меньше газа, работает исключительно на обогрев системы отопления. После подключения бойлера потребуются дополнительные затраты, 10-20%, на подогрев и поддержание температуры воды в баке.

Поэтому оборудование с одним контуром более экономично, но только в том случае, если планируется использовать выбранную модель отопительного оборудования, строго по назначению. Подключение котла вносит свои коррективы и делает конструкцию с двумя контурами более экономичной.

Какой газовый котел лучше выбрать – одноконтурный или двухконтурный

Разница между агрегатами заключается исключительно в прямом назначении оборудования и рабочих параметрах. Вам предстоит выбирать между следующими видами отопительного оборудования:

• Одноконтурная модель – ограничений по мощности практически нет. Основное назначение, отопление жилых домов. Одноконтурный газовый котел с внешним бойлером косвенного нагрева следует выбирать только в том случае, если планируется использование нескольких точек водозабора одновременно, а пропускной способности двухконтурных агрегатов недостаточно для обеспечения необходимого объема горячей воды. вода.
  Накопительные емкости выпускаются объемом, от 100 до 1500 л. Преимущества бытовых одноконтурных газовых котлов, подключенных к бойлеру, перед двухконтурными особенно очевидны летом. Емкость для хранения напоминает термос. Вода внутри бойлера остается горячей несколько дней.
• Котел двухконтурный с водяным отоплением, проточного типа – это оборудование имеет один существенный недостаток. Горячая вода подается не сразу, а с некоторой задержкой после открытия крана, что крайне неудобно. Производительность не более 15 л/мин.
• Модель с двумя контурами и встроенным буферным баком – горячая вода поступает не в систему ГВС, а во встроенный накопительный бак. Внутри контейнера постоянно поддерживается необходимая температура. Нагрев воды не меняется, в зависимости от напора и количества водоразборных точек. Производительность 45-60 л/мин.

Отличие одноконтурного газового котла, подключенного к бойлеру косвенного нагрева, от 2-контурного в том, что первый тип теплогенератора не ограничен по количеству нагреваемой воды для ГВС. Вместимость хранилища подбирается индивидуально, в зависимости от потребностей жильцов дома.

Выбор между одноконтурным и двухконтурным котлом отопления сделать легко, если хорошо понимать, будет ли он нужен и сколько горячей воды потребуется на выходе. Если горячая вода не предусмотрена или требуется большой объем нагретой воды, лучше установить агрегат с одним контуром.

Для одновременного подключения к ГВС и системе отопления, расходом не более 60 л/мин, устанавливается 2-контурная модель с теплообменником и змеевиком ГВС.

Какой котел лучше выбрать для отопления коттеджа, дачи или капитального деревенского дома – одноконтурный или двухконтурный? В чем разница между этими двумя устройствами, похожими по названию и назначению, и насколько принципиальна между ними разница? Каковы плюсы и минусы, преимущества и недостатки одноконтурных и двухконтурных котлов? Именно на эти вопросы мы ответим в этой короткой статье.

Чем отличается двухконтурный котел от одноконтурного?

Двухконтурный котел отличается от одноконтурного наличием встроенного проточного водонагревателя – он обеспечивает дом не только теплом, но и горячей водой. По сути, это два устройства в одном корпусе. Впрочем, с задачей горячего водоснабжения может справиться и одноконтурный котел, но об этом позже.

Электрические двухконтурные котлы не получили широкого распространения – они потребляют много энергии и создают большие нагрузки на электросеть, требуют специальной проводки, а затраты на горячую воду и отопление чрезвычайно высоки.

В проточном водонагревателе, входящем в состав двухконтурного котла, необходимо автоматическое регулирование тепловой мощности в соответствии с расходом горячей воды. Поэтому среди топливных двухконтурных котлов наибольшее распространение получили газовые приборы. Существуют также дизельные двухконтурные котлы, в которых подача жидкого топлива на горелку также регулируется автоматически.

Интенсивность сжигания твердого топлива нельзя регулировать динамически, однако существуют и твердотопливные двухконтурные котлы. В них используется процесс пиролиза, при котором твердое топливо нагревается до высокой температуры без доступа кислорода, и из него выделяется горючий газ. В дальнейшем все происходит так же, как и в газовом котле. В районах, где твердое топливо – дрова, уголь, торф – дешево и доступно, твердотопливные котлы, обеспечивающие дом теплом и горячей водой, могут быть весьма рентабельны.

Одноконтурные котлы имеют более простую конструкцию – без встроенного проточного водонагревателя. В зависимости от вида потребляемой энергии котлы с одним контуром делятся на электрические, дизельные, твердотопливные и газовые. Наиболее популярны сейчас газовые котлы (как одноконтурные, так и двухконтурные), благодаря своей экономичности, экономичности и удобству. Более того, дизельные и твердотопливные котлы часто переводятся на газовое топливо. Так что в дальнейшем будем ориентироваться в основном на газовые котлы, которые представлены на рынке в огромном ассортименте.

Горячее водоснабжение с использованием одноконтурного котла

Как уже было сказано, горячее водоснабжение можно организовать и с помощью одноконтурного котла. Для этого к ней подключается бойлер косвенного нагрева. В качестве теплоносителя обычно используют воду, но применяют и специальные жидкости, обладающие более высокой удельной теплоемкостью и меньшей коррозионной активностью, не образующие накипи и не замерзающие при низких температурах. Нагретый в котле теплоноситель не только циркулирует по системе отопления, но и проходит через теплообменник, встроенный в накопительный бак выносного котла, нагревая в нем воду. Кстати, бойлеры косвенного нагрева используются и в городских многоквартирных домах, только работают они не от автономного котла, а от централизованного отопления.

Типы двухконтурных котлов

Двухконтурные котлы можно разделить на две большие категории – это котлы с общим для обоих контуров теплообменником и котлы с двумя раздельными теплообменниками.

Котел двухконтурный с одним теплообменником

Основным преимуществом двухконтурного котла с одним теплообменником является его компактность. Вода из обоих контуров (и для отопления, и для горячего водоснабжения) проходит через один теплообменник, нагреваемый газовой горелкой. Теплообменник разделен на изолированные сегменты, поэтому в нем не смешивается вода из разных контуров. В контуре отопления вместо воды в качестве теплоносителя может использоваться специальная жидкость – так же, как и в одноконтурном котле.

Котлы двухконтурные с одним общим теплообменником делятся на котлы с битермическим (или битермическим) и пластинчатым теплообменником.

Битермический теплообменник представляет собой сложную ячеистую конструкцию с двумя несообщающимися системами каналов. Битермический теплообменник занимает мало места и имеет очень высокий КПД (до 93,4%). Недостаток конструкции в том, что вода в разных сегментах имеет разную температуру (поэтому она и называется битермической). Это приводит к механическим напряжениям, деформациям и повышенному отложению солей внутри теплообменника. Поэтому битермические теплообменники лучше не использовать там, где вода имеет высокую «жесткость».

Теплообменник пластинчатый – система из двух независимых контуров из изогнутых труб, объединенных металлическими пластинами. При одинаковой производительности он имеет большие размеры и несколько меньший КПД. Как и битермический, пластинчатый теплообменник подвержен внутренним напряжениям, хотя и в меньшей степени, но благодаря простой конфигурации каналов и большему их сечению в нем менее интенсивно происходит отложение солей.

Котел двухконтурный с двумя теплообменниками

Двухконтурный котел с двумя раздельными теплообменниками занимает больше места, чем котел той же мощности с одним теплообменником. Однако он также имеет ряд преимуществ. Во-первых, в независимых теплообменниках меньше отложений накипи, поэтому срок их службы несколько больше. Во-вторых, оба контура работают независимо друг от друга и во многих моделях имеют собственные горелки, что позволяет не прерывать работу системы отопления во время расхода горячей воды.

По сути, двухконтурный котел с двумя независимыми теплообменниками – это котел отопления и газовая колонка в одном корпусе. Но по сравнению с двумя отдельными приборами такой котел более компактен и позволяет обойтись одной трубой подачи газа и одним дымоходом.

Какой котел лучше выбрать?

Попробуем сравнить одноконтурный котел с двухконтурным и выяснить, какой лучше выбрать для своего дома.

Двухконтурный котел с одним теплообменником, особенно битермический, отличное решение, когда важно рационально использовать каждый сантиметр площади. Там, где этот вопрос не стоит так остро, лучше отдать предпочтение двухконтурному котлу с раздельными теплообменниками.

Бойлер косвенного нагрева необходимо подключить к одноконтурному котлу для организации горячего водоснабжения, а это потребует дополнительного места, а стоимость одноконтурного котла в связке с бойлером выше стоимости двухконтурного двухконтурный котел с аналогичными параметрами. Но, как и любой накопительный водонагреватель, бойлер косвенного нагрева, подключенный к одноконтурному котлу, также имеет преимущества перед проточным водонагревателем, входящим в состав двухконтурного котла.

Температура горячей воды из котла не зависит от его потребления, а температура воды из проточного нагревателя может из-за этого изменяться, особенно при одновременном включении нескольких потребителей. Только учтите, что когда горячая вода в бойлере закончится, потребуется время, чтобы он снова нагрелся. Поэтому необходимо заранее рассчитать, какой объем бойлера будет оптимальным для бесперебойного горячего водоснабжения в конкретных условиях.

Котел двухконтурный – для небольшого загородного дома

Итак, главное достоинство двухконтурных котлов – экономия места, главный недостаток – нестабильность температуры горячей воды при одновременном включении нескольких потребителей. Поэтому двухконтурный котел станет оптимальным решением для небольшого загородного дома.

Котел одноконтурный с бойлером – для большой дачи

Котел одноконтурный вместе с подключенным к нему бойлером займет больше места, но такая конструкция способна стабильно обеспечивать несколько точек водоснабжения горячей вода. Поэтому в большом коттедже или капитальном доме, куда могут приехать друзья или родственники и где может одновременно потребоваться горячая вода на кухне и в душевой, а экономия одного-двух квадратных метров площади не существенна, лучше использовать одноконтурный котел совместно с бойлером косвенного нагрева.

Даже сегодня есть помещения, в которых нет горячего водоснабжения и центрального отопления. Решить проблему легко. Все, что требуется – купить и установить котел, работающий на самом доступном в конкретном регионе топливе. При выборе оборудования может возникнуть вопрос, какой газовый котел, одноконтурный или двухконтурный, выбрать и в чем отличия между устройствами.

Об особенностях и правилах выбора оборудования пойдет речь в этой статье, поэтому если вы дочитаете ее до конца, то сможете узнать, какие устройства пользуются спросом, в чем их отличия и как их правильно выбрать.

Наибольшим спросом у потребителей пользуются газовые приборы, но их установка будет возможна только при условии газификации помещения. Для того чтобы выяснить, что лучше, одноконтурный или двухконтурный газовый котел, необходимо знать основные отличия оборудования.

Что такое газовые котлы и в чем их отличия

• двухконтурные и одноконтурные;
• настенные и напольные;
• с закрытой и открытой камерой сгорания;
• конденсационные и традиционные.

Сравнение котлов

Нельзя с уверенностью сказать, какие двухконтурные газовые котлы для частного дома будут лучшими, так как здесь все будет зависеть от того, какой тип оборудования требуется. Конечно, если сравнивать настенный и напольный варианты, то однозначно лучше приобрести двухконтурный напольный газовый котел для установки в систему отопления дома, если его площадь превышает 300 м 2 .

Оборудование напольного типа независимо от того, сколько у них цепей, отличаются высокой надежностью и долговечностью в эксплуатации по сравнению с настенными вариантами.

Почему? Все дело в теплообменнике. Напольные котлы комплектуются только чугунными или стальными теплообменниками, преимуществом которых является способность выдерживать высокие нагрузки. Настенные котлы комплектуются в основном медью.

Сразу отметим недостатки двухконтурных газовых котлов напольного типа. Основным недостатком оборудования являются его большие размеры, а также необходимость выделения отдельного помещения для установки, особенно для установки одноконтурного напольного котла со встроенным бойлером.

Настенные котлы компактны, что позволяет устанавливать их в любом месте помещения. Важно отметить, что устройства этого типа выпускаются в небольшом диапазоне мощностей с верхней границей 50 кВт. Но если помещение, в котором планируется установить оборудование, не превышает 250 м 2 , то такой котел отлично справится со своими основными задачами.

Принцип работы одноконтурного газового котла

Газовые одноконтурные котлы, независимо от типа установки, предназначены исключительно для отопления помещений. Однако отметим, что сегодня предлагаются напольные газовые одноконтурные модели, которые дополняются бойлером для нагрева воды. В результате прохождения теплоносителя через котел санитарная вода будет нагреваться до заданной температуры.

Для того чтобы ответить на вопрос, какой газовый котел лучше, одноконтурный или двухконтурный, рассмотрим принцип работы каждого варианта устройства в отдельности.

Итак, одноконтурный прибор способен обеспечить помещение только теплом. Здесь нет запорной арматуры; вместо них установлены заглушки. Работа циркуляционного насоса осуществляется непрерывно, именно благодаря этому теплоноситель постоянно циркулирует по системе.

Установка трехходового клапана производится таким образом, чтобы теплоноситель, поступающий по обратке, проходил свободно. Высокоточная автоматика контролирует все рабочие процессы оборудования.

Важно знать, что в зависимости от типа и мощности двухконтурного прибора горячая вода может подаваться на одну или две точки водозабора. Обратите внимание, что в момент забора горячей воды оборудование перестает автоматически работать на обогрев помещений.

Если используются две точки отбора, то оборудование следует устанавливать примерно на равном расстоянии от обеих, если она есть, то правильно будет установить как можно ближе к ней.

Почему? Это делается для того, чтобы сократить время ожидания подачи ГВС. После открытия крана горячей воды сначала пойдет холодная вода, и только через некоторое время пойдет горячая вода. Время ожидания будет зависеть от того, насколько далеко установлен нагреватель от точки забора.

Зная теперь, что такое одноконтурный и двухконтурный газовый котел, а также какие основные отличия есть у каждого из вариантов, вы легко сможете определиться с типом оборудования и приобрести модель, которая удовлетворит все ваши потребности, касающиеся горячего водоснабжения снабжение и отопление с максимальной полнотой.

Видео – выбор газового котла

Выбор двухконтурного газового котла: что важно знать при выборе устройства

Нельзя точно сказать какой двухконтурный газовый котел лучше, так как выбор оборудования зависит только от помещения и системы отопления, в которую будет производиться установка. Кроме того, при выборе двухконтурного котла важно определиться, какой способ отопления предпочтительнее: бойлерный или проточный.

При выборе двухконтурного газового котла независимо от типа установки особое внимание следует обратить на следующие важные характеристики:

• в каком диапазоне регулируется рабочая мощность прибора;
• какая максимальная мощность рассматриваемого котла отопления;
• сколько газа расходуется на подогрев до максимальной температуры максимально допустимого количества санитарно-технической воды;
• какая горелка устанавливается в газовом двухконтурном котле;
• какой тип системы теплообмена в оборудовании.

Важно знать, что расход топлива и мощность устройства напрямую связаны. То есть, чем выше мощность оборудования, тем больше топлива будет потребляться при работе, однако важно учитывать, что в этом случае будет быстро нагреваться как теплоноситель, так и хозяйственно-бытовая вода.

Сегодня предлагаются двухконтурные газовые котлы со встроенной функцией антизамерзания. В чем преимущества таких устройств? Котлы с такой функцией особенно выгодно покупать для установки в загородных домах, где система отопления эксплуатируется время от времени, например, только по выходным. Если устройство оснащено такой функцией, то вероятность того, что система отопления замерзнет, ​​полностью исключена.

Далее, при выборе двухконтурного газового оборудования важно выяснить, до какой максимальной температуры нагревается санитарная вода. Отметим, что качественное оборудование способно нагревать воду не ниже, чем до температуры 35 градусов.

Теперь вы знаете, чем отличаются одноконтурные газовые котлы от двухконтурных и можете гарантированно подобрать оборудование именно того типа, которое полностью подходит для работы в вашей системе отопления.

Во избежание сложностей с последним отметим производителей, которые на сегодняшний день предлагают самое качественное и надежное оборудование, способное исправно и экономично работать в автономных и централизованных системах отопления.

Газовые отопительные котлы производства Италии. Для установки в квартирах, домах или коттеджах с небольшой площадью отлично подойдет модель двухконтурного котла Бакси FOURTECH, главное преимущество которого – надежность и экономичность в эксплуатации.

Конструкция данного устройства оснащена теплообменником из нержавеющей стали, что позволяет с уверенностью говорить о долговечности оборудования. Важно отметить, что рассматриваемое устройство способно эффективно продолжать работу даже при пониженном напряжении. Мощность устройства 24 кВт.

Газовые котлы Vaillant. Рассматривая оборудование этого производителя, следует выделить модель Vaillant Turbo TEC plus VUW, которая отлично подходит для установки в системах отопления помещений, площадь которых не превышает 250 м 2 . помещение для установки прибора, их установка может осуществляться прямо в доме, например, на кухне.

Если вы ищете лучшие напольные газовые котлы отопления , то рекомендуем ознакомиться с продукцией таких известных фирм как Bosch, Ariston и Ferroli.

Если есть возможность подключить магистральный газ к дому, то для приготовления горячей воды и обогрева дома будет использоваться автоматизированный газовый котел. Сегодня это само собой разумеющееся решение благодаря дешевизне природного газа и простоте использования котла.

Выбрать не сложно, но…

С выбором газового котла проблем обычно не возникает. Известно, что настенный котел с горелкой закрытого типа, у которого короткий дымоход выходит через стену, наиболее предпочтителен при малых тепловых мощностях – до 30 кВт.

С мощностью котла тоже все понятно – ее выбирают по известным критериям или по рекомендациям специалистов.

Но главная сложность заключается в том, какой котел выбрать одноконтурный или двухконтурный. А также нужен бойлер косвенного нагрева или нет, ведь это значительные дополнительные расходы. А если купить котел, то как его подключить к котлу.

Особенности работы каждого из котлов

В одноконтурном котле жидкость может нагреваться только в одном теплообменнике для отопления дома. Теплообменника для подачи воды нет, а у котла два гидравлических патрубка – подача и обратка на отопление.

В двухконтурном котле можно нагревать теплоноситель и горячую воду (ГВС).

Для получения горячей воды для бытовых нужд с одноконтурным котлом к ​​нему необходимо подключить бойлер косвенного нагрева. Это большая емкость в теплоизоляторе, внутри которой расположен змеевик для прохождения теплоносителя из системы отопления.

Котел ГВС подключается к отопительному контуру по специальной схеме. Что, как правило, обеспечивает так называемый «Приоритет котла». Если вода в системе ГВС остыла ниже установленного значения, то котел полностью переключается на обогрев котла. Когда вода прогреется, обычно до 50 – 55 градусов, снова включают нагрев.

Дополнительное оборудование для подключения котла

Дополнительное оборудование устанавливается с котлом:

• Расширительный бак в системе ГВС – устройство, компенсирующее увеличение объема воды при нагреве. Вместимость – 1/10 объема котла.
• Циркуляционный насос, который обеспечит горячую воду и давление в системе ГВС.
• Клапан предохранительный, а также дополнительные трубопроводы, краны и другие элементы системы.

Также необходимо не забывать, что смонтировать все это самостоятельно не так просто, если вы до этого не «закручивали винты». Придется пригласить специалиста.

Бойлер с бойлером и другими элементами системы на кухне вряд ли получится разместить. Да и не рационально из-за захламленности и шума оборудования. Поэтому желательно выделить для него отдельное помещение – котельную.

Особенности, недостатки двухконтурного котла

Двухконтурный котел представляет собой мини-котельную в «одном шкафу», в нем уже есть и предохранительные устройства, и циркуляционные насосы, а в
отдельные модели и расширения танки. И все это помещается в небольшой аппарат, подвешенный на стене.

Производительность прямого нагрева воды в контуре невысокая – расчет только на один открытый кран. Это означает, что принимать душ может только один человек и желательно, чтобы его в это время не беспокоило открытие горячего крана на кухне, а ванная не должна быть слишком большой, так как наполнение ее водой занимает много времени. вода высокой температуры.

При каждом открытии крана будет включаться второй контур котла, если установлен режим нагрева воды. Частое включение котла зачастую просто беспокоит владельцев – не сломается ли он раньше времени?

Размещение двухконтурного

Основное назначение двухконтурных котлов – небольшие дома и квартиры, где оборудование располагается рядом с кухней, но недалеко от ванной комнаты. Короткие расстояния обязательны для этого типа котла – чем короче путь горячей воды до потребителя, тем лучше, чтобы вам не пришлось слишком долго ждать, пока пойдет горячая вода.

Специалисты считают, что максимальное расстояние от отопительного контура до крана составляет 7 метров. Если больше, то все становится просто расточительным. Обычные расстояния от 1,5 до 3 метров. Но приоритет размещения – кухня, где часто открывается горячий кран.

Когда нужен котел?

Для большого дома, где значительные расстояния между потребителями ГВС, а также там, где большие расходы на горячую воду, или где люди хотят потреблять много горячей воды, нужно выбрать бойлер косвенного нагрева – он может сразу дают «лавину» нагретой жидкости без значительных колебаний температуры.

Так же можно сделать систему постоянной циркуляции горячей воды между краном и котлом, и если открыть кран даже в 20 метрах от котла, то сразу будет горячая вода.

Это намного экономичнее, чем ждать пару минут, спуская тонны холодной воды. В таких условиях при двухконтурном котле отсутствие мощности второго контура уже будет доставлять значительные неудобства.

Объем бойлера

Обычно устанавливаются бойлеры объемом от 80 до 300 литров. Объем бойлера в принципе не сильно ограничен мощностью котла и выбирается по предпочтениям. Чем больше ванн вы принимаете, тем больше вам нужен бойлер. Скажем так, даже 300 литров для большой ванны с гидромассажем мало – нужно 500.

В большинстве случаев выбор ограничен размерами 100 – 200 литров.
Такой же объем очень быстро нагреет обычный газовый котел мощностью 12 – 20 кВт.

Вопрос цены

Двухконтурный котел лишь немногим дороже одноконтурного. А вот комплект – одноконтурный котел, плюс котел, плюс вся система для котла очень даже ощутим по цене – на несколько сотен долларов дороже двухконтурного котла.

Еще одним фактором, подталкивающим к такому же выбору, является недостаток информации. Люди часто не знают, зачем им еще нужен дорогостоящий элемент котла и все трудности, связанные с ним, и не хотят в этом разбираться. И это часто приводит к следующему результату.

Как нельзя подключать бойлер ГВС

Такая ситуация случается часто. Почувствовав недостаток комфорта в пользовании горячей водой от двухконтурного котла, жильцы решают исправить ситуацию и купить бойлер. Но как его подключить?

Ответ, казалось бы, очевиден – без дополнительной автоматики, дешево, прямо на второй свободный контур котла.

Но этого делать нельзя. Второй контур ограничен по температуре до 60 градусов, чтобы не было ожогов от горячей воды. Поэтому он никогда не нагреет воду в котле до 60 градусов, даже до 50. При нагреве температура обратки этого контура повысится до 50 градусов, и котел будет работать в нештатном режиме, с минимальным пламенем, постоянно крутясь выключение и включение и т.д. Поэтому остается подключить котел, как и положено по классической схеме, к высокотемпературному контуру отопления.

Котлы со встроенным баком ГВС

Это напольные устройства, внешне напоминающие холодильник, но могут быть маломощными, т. е. это встраиваемые образцы настенных котлов. При объеме бойлера до 100 литров они также могут быть настенными.

Особенность в том, что котлы, совмещенные с котлом, можно устанавливать как отдельно стоящее устройство не только в котельной, но и в другом подсобном помещении – удобная вещь при недостатке места, да и не нужно собрать систему вместе.
Не рекомендуется устанавливать любые котлы в местах постоянного нахождения людей, так как они шумные. Установка на кухне – скорее вынужденная мера.

В итоге мы разобрались, когда стоит покупать двухконтурный котел, а когда нужен одноконтурный. Но в принципе, кажется, что на системе ГВС экономить не стоит. Он должен быть максимально комфортным. Поэтому котел с одноконтурным котлом все же в приоритете.

принцип работы, плюсы и минусы

Содержание статьи:

• Принцип работы газового прибора с закрытой камерой
• Преимущества и недостатки
• Дымоход и теплообменник
• Разновидность газовых котлов с закрытой камерой
• Работа котла без электропитания

Газовый котел с закрытой камерой сгорания считается одним из самых удобных вариантов, так как требует минимального контроля со стороны владельца при ежедневной эксплуатации. Перед установкой полезно изучить принцип его работы и устройство, основные достоинства и недостатки, правила эксплуатации, а также особенности имеющихся на рынке его видов.

Принцип работы газового прибора с закрытой камерой

Забор воздуха и отвод газа через разные отверстия одной и той же трубы

Открытые и закрытые газовые котлы имеют различия относительно основных принципов их работы. В закрытом агрегате камера сгорания не имеет доступа к открытому кислороду, она оборудована только двумя отверстиями: для дымохода и забора воздуха. Элемент воздухозаборника может быть частью дымохода или устанавливаться как отдельная труба. Дымоход позволяет отводить отработанные газы и пары, воздушный элемент пропускает свежий воздух.

В большинстве моделей котлов закрытого типа имеется вентилятор, создающий дополнительный шум. Для некоторых покупателей этот фактор имеет решающее значение.

Преимущества и недостатки

Котлы этого типа имеют много преимуществ. Их чаще всего выбирают владельцы небольших квартир и домов, так как нет необходимости выделять отдельное помещение. В перечень достоинств входят:

• компактность и эстетичный внешний вид;
• отсутствие проблем при установке и эксплуатации;
• не нужно устанавливать вертикальный дымоход и дополнительное оборудование для вентиляции;
• высокая эффективность в сочетании с экономичным расходом топлива.

У приборов этой категории есть только один недостаток – зависимость от электричества, так как от него работают горелка и элементы вентиляции. Если вдруг отключится сеть, дом или квартира останутся без отопления. Чтобы предотвратить проблему, можно дополнительно приобрести дровяную печь, камин или бензогенератор.

Дымоход и теплообменник

Для открытого дымохода требуется дымоход

Для полноценного функционирования котла с закрытой камерой сгорания ему потребуется дымоход коаксиального типа. В него входят трубы различного диаметра, которые вставляются друг в друга. По большой трубе воздух поступает в котел со стороны улицы, по трубе малого диаметра газ выходит наружу и тут же охлаждается.

Благодаря современным инженерным решениям агрегатов данного типа нет необходимости устанавливать дополнительную вентиляцию. Продукты сгорания не влияют на атмосферу, так как топливо сгорает полностью.

Теплообменники относятся к основным частям тепловых установок, так как передают энергию теплоносителю от сгоревшего топлива. Они делятся на три типа с учетом материала изготовления и бывают стальными, медными или чугунными. Варианты из стали стоят недорого, но быстро ржавеют, медные аналоги считаются более долговечными. Чугун не менее прочен, чем медь, но в процессе эксплуатации на нем часто образуются трещины.

Разновидности газовых котлов с закрытой камерой

Котлы с турбонаддувом часто устанавливают в квартирах, где нет дымохода

Газовые котлы с закрытой камерой для отопления бывают одноконтурными или двухконтурными. Одноконтурные предназначены для отопления дома, двухконтурные помимо этой функции используются еще и для нагрева воды. Одноконтурные модели дешевле; при необходимости к ним можно докупить дополнительные детали и бойлер. Но в такой ситуации общая цена агрегата значительно превысит цену стандартного двухконтурного аналога.

Одноконтурные

Одноконтурные приборы практически не имеют недостатков, они полностью независимы от напора водопровода и обеспечивают бесперебойную подачу горячей воды. Также для них не установлены ограничения по количеству используемой воды в каждом из установленных кранов.

Байпасный

Настенный двухконтурный газовый котел

Двухконтурный агрегат дешевле, если сравнивать с одноконтурным аналогом и его дополнительным оборудованием. Имеет компактные размеры, занимает минимум места, не требует больших усилий при установке. Это достаточно экономичный вариант, так как устройство нагревает только определенное количество воды.

Из минусов владельцы таких агрегатов отмечают проблемы с температурой горячей воды, на что влияет напор водопроводных труб. Температура будет падать при открытии сразу нескольких кранов, если они будут слишком далеко от котла, ждать нагрева воды придется дольше. Этот недостаток отсутствует у двухконтурных агрегатов с накопительными баками объемом до 60 литров или котлах с послойным нагревом. Туда подается вода той же температуры.

Напольные котлы

Напольный газовый котел с закрытой камерой сгорания

Напольные приборы требуют специального помещения, так как отличаются большими габаритами и повышенной мощностью, если сравнивать с настенными. В список их достоинств входят чугунные теплообменники, срок службы которых составляет до тридцати лет. Им не нужен дымоход с большой тягой.

Есть и недостатки – напольные котлы занимают место на полу, т.к. их нельзя повесить на стену из-за их веса и габаритов. Для этого устройства понадобится расширительный бачок и создание обвязочного диска.

Настенные котлы

Настенные котлы чаще всего используются в городских помещениях и небольших коттеджах благодаря своим компактным размерам и удобству. Не вызывают затруднений в процессе монтажа и обслуживания.

Работа котла без электропитания

Котлы с закрытыми камерами могут работать без электричества, но для этого им потребуется дополнительное оборудование. Выбирать его стоит в зависимости от потребностей и типа конкретного устройства.

Электрический генератор

Газовый генератор для котла используется при отсутствии электропитания

Бензиновый или дизельный электрогенератор устраняет проблему с электричеством, если в доме нет источника электроэнергии. Для котлов зарубежного производства стандартные генераторы не подходят. Для такого устройства необходимо приобрести стабилизатор, преобразующий напряжение в нужный вид синусоидальной формы при соблюдении стабильных нормативных значений.

Источник бесперебойного питания

Источники бесперебойного питания или ИБП также помогают устранить проблему отсутствия электрической энергии для горения. Им не нужно столько мощности, чтобы разжечь пламя горелки и включить вентилятор.
