Как переделать закрытую систему отопления в открытую: Экспанзомат для отопления или переход на закрытую систему отопления

Как переделать открытую систему отопления на закрытую?

В игру «Что, Где, Почём»,…вступает наш постоянный телезритель.
Теперь внимание вопрос …
Как Вы умудряетесь не размораживать систему с ВОДОЙ(!),…если топите только на выходных?

Приварите к Вашему Р. Б. переливную трубку и пустите все излишки вниз в котельную.
А заливать не обязательно с чердака. Вваривается резьба с крантиком в обратку и подпитываете включением насоса.
Но уменя опять из головы не выходит вопрос телезрителя,…ВОДА в неотапливаемом доме.

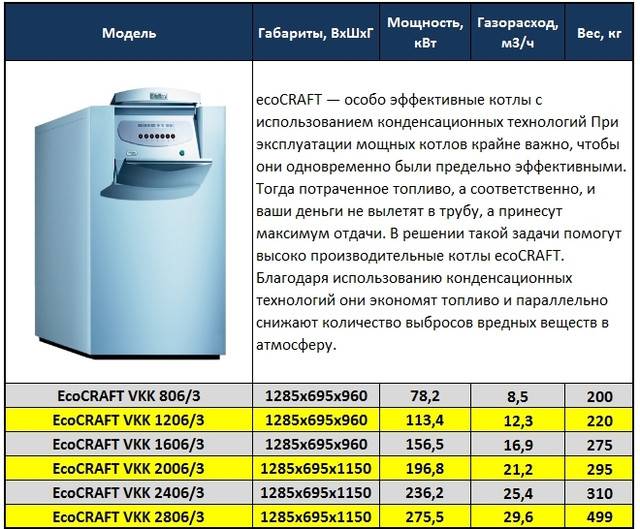

Появилась необходимость избавиться от напольного котла (типа АОГВ) и освободить место для более важных вещей (кухни)
дом одноэтажный частный 9очень древний) система с естественной циркуляцией.
котел стоит в центре дома. От него поднимается подающая труба и разветвляется на два напраления.
Переделывать всю систему отопления не представляется возможным, потому есть надежда что основную часть можно оставить без глобальной переделки.
Чтобы поставить настенный котел надо переделать систему в закрытую (напорную) поскольку минимальное давление в системе должно быть не менее 0,8 Атм.

Сделать это в теории несложно:
1. убираем расширительный бачек. вместо него ставим герметичный расширительный бак.
2. устанавливаем воздушники в верхних точках и вот вроде и все (насос в настенных котлах уже есть)
но меня мучает вопрос — а куда потечет вода?! а потечет она по пути наименьшенго сопротивления, а следовательно, может выйти так, что половина системы будет горячей, а вторая нет. ведь при естественной циркуляции это распределение происходило за счет уклонов в нужном направлении и разности плотностей воды.
по образованиею я как раз специалист по теплогазснабжению. но в части отопления у меня есть пробелы (за что перед самим собой стыдно).
Конечно можно посчитать гидравлику и все такое, но ответ из опыта куда оперативнее, чем мои копания в справочниках.
Посему прошу вашей помощи уважаемые камрады!

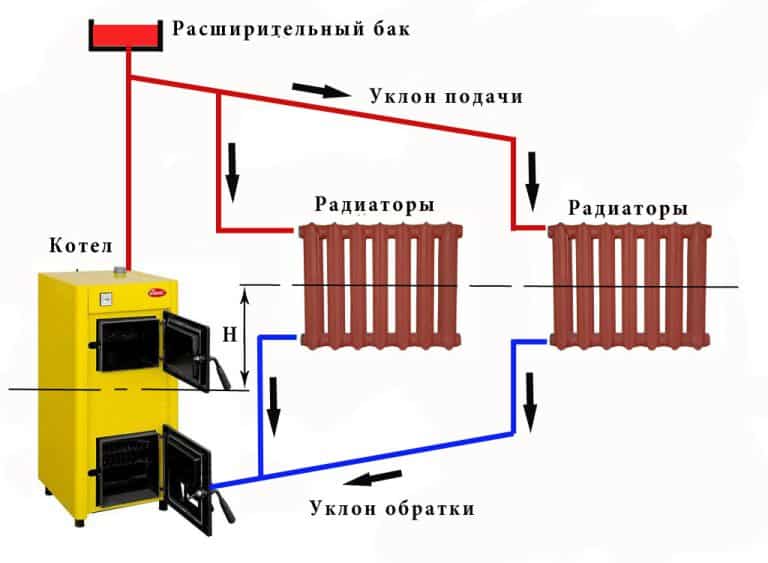

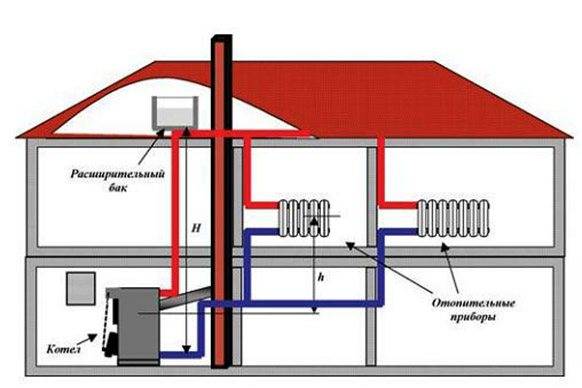

Система отопления с естественной циркуляцией или, иначе, гравитационное отопление, всегда имеет, по своей конструкции, открытый расширительный бачок, куда выходит воздух из трубопроводов при заполнении их водой и компенсируется температурное расширение воды.

Но открытость бачка, при работе отопления, имеет недостатки в виде испаряющейся воды (теплоносителя) и насыщения теплоносителя кислородом воздуха. Испарение воды из бачка приводит к необходимости часто доливать воду в систему, а насыщение воды кислородом — к окислению металлических поверхностей составляющих систему отопления (трубы, радиаторы, теплообменник), что уменьшает срок службы системы в целом.

Выходом из создавшейся ситуации является несложная переделка открытого отопления в замкнутую систему. Сам принцип естественной циркуляции сохранится, то есть теплоноситель будет циркулировать за счет физических свойств нагретой и остывшей воды, но только этот процесс будет проходить по замкнутому трубопроводу с избыточным давлением.

Эту модернизацию очень хорошо проводить вкупе с установкой циркуляционного насоса, что даст все преимущества современного отопления на старой системе.

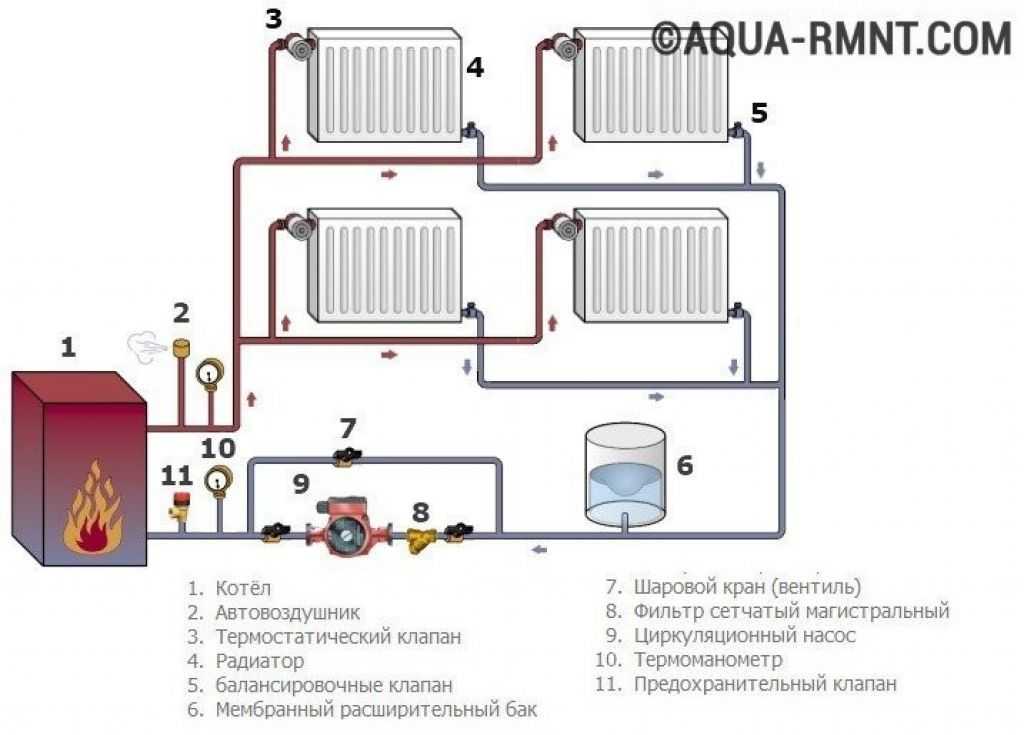

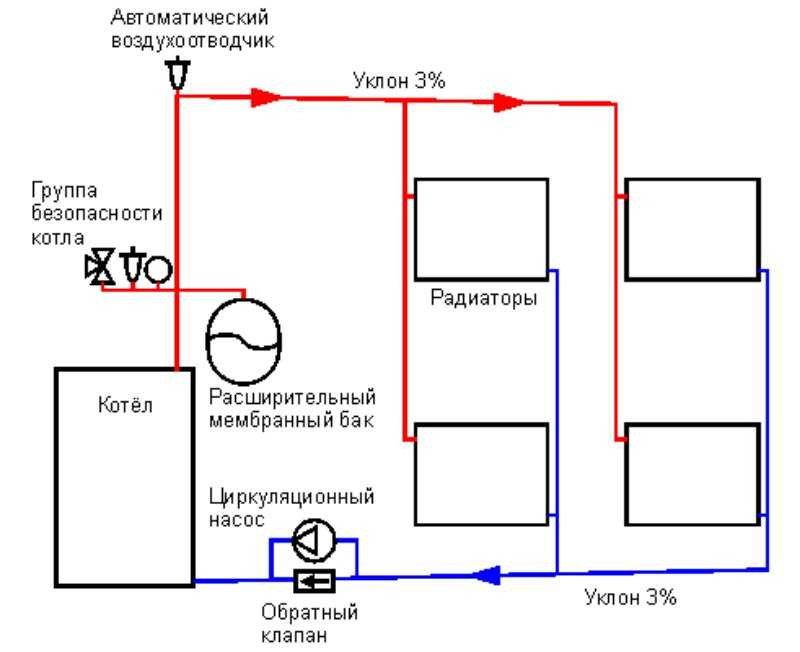

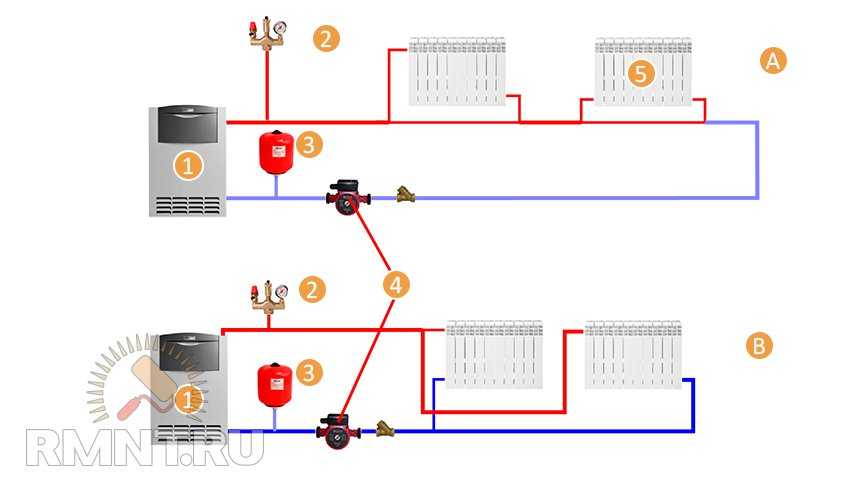

Перевод на закрытую систему заключается в демонтаже открытого расширительного бачка, установке группы безопасности, а также экспанзомат для отопления. Перед началом работ нужно подобрать экспанзомат для отопления необходимого объема, что требуется для эффективной работы отопления, правильно просчитав объемы всех элементов (труб, радиаторов и теплогенератора).

Экспанзомат для отопления

Комплект группы безопасности включает в себя: манометр, предохранительный клапан и автоматический воздухоотводчик, но стоит довольно дорого и, для уменьшения затрат, можно собрать эту группу из отдельных узлов.

Группа безопасности с сборе

Рассмотрим каждый из них:

1. Предохранительный клапан. Служит для защиты герметичных емкостей, в том числе и систем отопления, от превышения допустимого давления.

Они выпускаются с различным пределом заводской тарировки, что позволяет применять их в различных условиях.

Для работы в системах отопления, обычно, применяют «взрывники», с пределом 3,5 бара, но, при выборе клапана нужно обратить внимание на рекомендации завода-изготовителя котлов. Многие производители стальных котлов не рекомендуют (даже запрещают) использовать стальные теплогенераторы при гидравлических давлениях выше 1,5 бара.

Поэтому, если для отопления выбран стальной котел, то предохранительный клапан следует выбрать с пределом срабатывания 1,5 бара.

2. Манометр. Служит для индикации давления жидкости или газов. Так как отопление работает с избыточным давлением, то с помощью манометра осуществляется контроль его величины.

3. Автоматический воздухоотводчик. Это устройство служит для автоматического удаления воздуха из герметичной емкости или трубопроводов.

О том, как подключить экспанзомат для отопления, мы посвятили отдельную статью. Читайте здесь.

Антифриз для открытой и закрытой систем отопления дома: свойства, как закачать насосом

Антифриз для системы отопления дома: свойства, виды, как закачать

4.5 (90%) голосов: 2

В домах за городом, где обогревательный контур включается не всегда, а только в определённые периоды, обычную воду заливать не рекомендуется. Она легко замерзает из-за чего может произойти разрыв труб и батарей, может впоследствии выйти из строя котёл. Поэтому в таких случаях в батареи заливают составы, не поддающиеся замерзанию.

• Вода или антифриз в системе отопления?
• Виды незамерзающей жидкости
• Как залить незамерзайку в открытую и закрытую системы отопления

Антифриз (незамерзайка) часто используется в автомобилях. Пользуется популярностью благодаря своим антизамерзающим свойствам. Замёрзнуть антифриз может только при очень низкой температуре. Определённые качественные марки производителей этой жидкости выдерживают температуру до минус 55 °С, а кристаллы в нём появляются только при минус 68 °С. Такие свойства делают незамерзайку для системы отопления загородного дома, дачи наиболее подходящей.

Антифриз для системы отопления

Вода или антифриз в системе отопления?

Часто задаваемый вопрос, что лучше: вода или антифриз в системе отопления. Две жидкости имеют свои характеристики, достоинства и недостатки. Стоит сказать, что антифриз применяется реже, чем вода. И это обусловлено тем, что жидкости различны по физико-химическим характеристикам. Как следствие, отопительная система с незамерзайкой должна быть смонтирована не так, как с водой.

Попробуем провести сравнительный анализ этих двух теплоносителей.

Безусловное, достоинство воды в доступности, невысокой цене и высокой удельной тепловой ёмкости. Недостаток заключается в замерзании её и увеличении при 0 °С и меньше. Вода расширяется, давит тем самым на элементы системы отопления и разрывает их. В то же время антифризы поддаются замерзанию при температуре намного ниже, но у них есть свои минусы:

1. Удельная тепловая ёмкость антифриза ниже в среднем на 13 %. То есть он нагревается медленно, поэтому требует установки котла большей мощности.
2. Антифриз более плотный, чем вода, в среднем на 15 %, и более вязкий, примерно на 40 %. Как следствие, приобретать придётся более мощный насос для циркуляции теплоносителя, трубы диаметра побольше.
3. С нагреванием антифриз становится больше на 35 %. Поэтому приобретать нужно будет расширительный бак в пару раз больше по объёму.
4. Незамерзающая жидкость не имеет поверхностного натяжения. Она более текуча. В даже небольших неточностях в герметичности стыков незамерзайка может начать протекать. Особенно в тех случаях, когда система уже остывает и диаметры трубопроводных элементов становятся меньше. Поэтому в отопительной системе необходимо минимальное количество стыков. Кроме того, они всегда должны быть на виду.

Теперь вам должно быть понятно, почему система отопления, выполненная под воду, не может подойти под антифриз. Если в планах применять незамерзайку для системы отопления, необходимые корректировки нужно проводить заранее.

Виды незамерзающей жидкости

Антифриз в системе отопления частного загородного дома может быть изготовлен на основе одной из двух видов жидкостей:

• этиленгликоля;
• пропиленгликоля.

Антифриз на основе этиленгликоля можно описать как токсичный, но в то же время дешёвый, в то время как антифриз пропиленгликоль не несёт вреда для здоровья человека, но отличается дороговизной.

Антифриз для системы отопления

Продавцы делают упор на продажу второго вида теплоносителя, основываясь на его нетоксичности. Ходят даже такие слухи, будто небольшое количество вредной жидкости может попасть в питьевую воду через систему горячего водоснабжения и отравить проживающих, если в произойдёт протечка.

Не стоит беспокоиться, ведь правильно проведённый монтаж отопительной системы ни за что не пропустит антифриз в воду. В то время как протечки бывают настолько малы, что не могут быть столь опасны. К тому же антифриз на этиленгликоле производители окрашивают в красный цвет, а на основе пропиленгликоля – в зелёный, поэтому если вдруг и случится протечка, то её с лёгкостью можно будет заметить.

Если вы полностью уверены в качественной сборке отопительной системы и не имеете больших средств, чтобы тратиться на дорогую жидкость, то не бойтесь и заливайте этиленгликолевую незамерзайку, внимательно следя за процессом и не отходя от инструкции. Если же вы хотите лишний раз подстраховаться и не волноваться, то просто заплатите необходимую сумму и купите антифриз на основе пропиленгликоля.

Часто антифриз можно приобрести как концентрат. Его требуется разбавлять строго, как гласит инструкция. Не стоит делать «антизамерзайку» очень концентрированной, так как из-за этого в теплообменнике могут возникнуть отложения. Менять антифриз лучше каждые пять лет.

Подробная информация про теплоноситель пропиленгликоль здесь.

Как залить незамерзайку в открытую и закрытую системы отопления

Есть некоторые различия заливки незамерзайки в закрытую либо открытую систему отопления.

Для начала разберёмся, как заливать антифриз в систему отопления открытого типа. Это будет именно тот случай, когда стоит приобрести безвредный пропиленгликоль. Расширительный бак в такой системе открытый, и так как обычно он располагается на чердаке дома, то в жилое помещение может, пусть и не в значительных количествах, но попадать испарение. Да и вообще пользоваться незамерзайкой в системе открытого типа немного нелогично. Хорошо будет переделать систему в закрытую, откуда не будут выходить пары.

Заполняем систему отопления антифризом

Концентрат нужно разбавить и понемногу при помощи насоса заливать в расширительный бак либо подпиточный вентиль. Все воздушные краны Маевского на батареях должны быть открыты, а по мере заполнения закрываться. Степень заполнения должна быть до 1/3 расширительного бака.

Про устройство и принцип работа крана Маевского можете прочитать на этой странице.

Помните, что перед закачкой антифриза нужно проверить систему отопления на открытие всех запорно-регулирующих элементов.

Уже после включения котла и его прогрева, стоит ещё раз развоздушить батареи. В случае падения уровня нагретого теплоносителя в расширительном бачке, антифриз нужно долить где-то до его половины.

Теперь перейдём к вопросу, как заполнить систему отопления закрытого типа антифризом. Скорее всего, что удобнее, вам потребуется использовать насос для закачки антифриза в систему отопления. Его нужно присоединить к штуцеру.

Если же насос для подпитки системы отопления незамерзайкой отсутствует, то вас ждёт нелёгкая работа по заливу жидкости через самую высокую точку, открыв автоматический воздуховой отводчик. Лучше, чтобы у вас был напарник, в задачи которого будет входить выпускание воздуха из батарей во время вашей закачки антифриза в котёл.

О том, как и чем можно промыть радиаторы отопления, можете прочитать тут.

Перед тем, как начать работу, стоит убедиться в следующем:

• что все запорные элементы находятся в открытом положении;
• что краны, перекрывающие котёл, закрыты;
• что вы разбавили концентрат незамерзайки в правильном соотношении согласно инструкции;
• что краны Маевского перекрыты;
• что вентили, которые перекрывают мембранный расширительный бак, в открытом положении.

Работа начинается с закачивания незамерзающей жидкости до уровня, пока манометр не укажет значение давления 1,4-1,5 Бар. После сигнала нужно сказать напарнику, чтобы он плавно стал выпускать воздух из батарей, сначала с самых нижних. Вам же требуется следить за тем, чтобы показатель давления на приборе не падал и, если что, подкачивать теплоноситель.

Хорошо, если в системах закрытого типа на подпиточной врезке стоит обратный пружинистый клапан. В случае его отсутствия закачать туда «незамерзайку» или воду было бы очень сложно.

Воздух весь спущен. Теперь пора снова закачать антифриз до давления 1,5 Бар. Затем по очереди нужно открывать краны, которые отсекают котёл, – изначально на обратной, а потом на подающей сети. Второй кран стоит открывать не спеша. Так, чтобы воздух успевал уйти через автоматический воздуховой отводчик, что стоит на группе безопасности котла. Давление опять начнёт падать и придётся быстро подкачивать незамерзающую жидкость.

В момент запуска котла и прогрева теплоносителя необходимо внимательно следить за цифрами манометра, которые не должны быть больше 1,8 Бар в работе. Последним этапом будет сброс воздуха из приборов отопления и настройка давления.

Будьте предельно внимательны при работе с кранами Маевского, не обожгитесь и не пролейте антифриз.

Теперь вы знаете, зачем нужен антифриз в системе отопления, плюсы и минусы этой жидкости по сравнению с водой. Знаете, как провести заливку незамерзающей жидкости и что это будет намного легче сделать, если иметь помощника. Наполнить отопительную систему можно при помощи любого насоса, который есть в хозяйстве.

Теги: монтаж системы отопления

Жидкость в систему отопления дома

» Отопление частного дома

Каждый знает, что топливо для отопления всегда становится дороже. Перед каждым хозяином дачи поднимается вопрос: как модернизировать обогрвевающий комплекс жилища. Невозможно представить быт жителя в нашей стране без обогревающей системы дачи. В любом уколке Российской Федерации необходимо зимой обогревать жилище. На нашем web портале собрано большое количество разнообразных комплексов обогрева дома, использующих совершенно разные принципы получения тепла. Опубликованные комплексы обогрева можно монтировать комбинационно или самостоятельно.

Применение незамерзающих жидкостей в системе отоплении дома. 14 Авг 2014 09:38 #6

Сообщений:155 Спасибо получено: 28

Незамерзающие жидкости для отопления существуют двух видов: пропиленгликолевые и этиленгликолевые. Этиленгликолевые – это чистый яд.

К чему это я. К тому, что у этих жидкостей повышенная летучесть. Поэтому, если у Вас на батареях есть потёки, значит вся эта лабуда будет испаряться прямо в дом.

Далее. Скорее всего, у Вас открытая (атмосферная) система отопления. Где-то должен стоять расширительный бачок, с которого при наполнении системы течёт вода. Из-за повышенной летучести с него будет испаряться немалое количество незамерзайки (и хорошо, если это будет происходить на чердаке, а не над котлом). Поэтому открытую систему придётся переделать на закрытую.

Отопление у Вас скорее всего самотечное или гравитационное. Придётся, либо установить циркулирующий насос, либо сильней протапливать. У незамерзаек плотность выше, чем у воды.

Судя по площади, объём теплоносителя в отоплении у Вас 40-50 л. Можно развести до -15 гр.

Сразу нужно продумать, как будете заливать.

В принципе, домик у Вас небольшой, если переделать расширительный бак, то выйдет не очень дорого.

Источник: http://elektrosantehnik.ru/forum/otoplenie/63-primenenie-nezamerzayushchikh-zhidkostej-v-sisteme-otoplenii-doma

Многие люди сталкиваются с вопросом, что нужно залить в систему отопления, чтобы избежать плачевных последствий. Некоторые уже имеют печальный опыт, связанный с ошибкой выбора правильного решения. Необходимо очень аккуратно и внимательно относиться к данному вопросу, чтобы избежать плохих последствий.

Что же заливать в систему отопления в зимний период?

Вода

Ее заливать не рекомендуется. Большое количество людей допускает эту ошибку. Вода, конечно же, будет работать обогревателем вашего дома, но, при больших ветрах и низких температурах большая вероятность возникновения проблем. Все дело в способности воды к замерзанию. Превращаясь в лед, вода может нанести огромный урон, взорвав трубу, и выведя все из строя. В худшем случае, вода, вытекающая из трубы, может попасть на ценные предметы, или же затопить чужую квартиру. Так же вода имеет в своем составе примеси хлора, железа. Это ее свойство может взаимодействовать с внутренними поверхностями, разъедая их и медленно химически разрушая. Хоть вода и является самым доступным и дешевым веществом, но в зимнее время использовать ее крайне не рекомендуется.

Антифриз

Для того, чтобы не допустить данного инцидента рекомендуется использовать специальную жидкость, называемую антифриз. Если в отопительной системе залит обычный бытовой антифриз, используемый как тормозная жидкость, защитит от неполадок и будет служить вне зависимости от температуры воздуха. Температура замерзания составляет — 65 °C.

В целях экономии, его можно разбавлять с водой. Пропорция разбавления зависит от температуры воздуха. Например, если температура воздуха составляет — 40 °C, то антифриз с водой следует разбавлять в пропорции 5 к 1 соответственно. Необходимо так же обращать внимание на жесткость используемой воды. Если она выше уровня 7, то возможны осадки солей на стенках труб, что повлечет их окисление.

При заливании антифриза, нужно выполнить проверку на присутствие протечек и прочих мелочей. Не следует подвергать антифриз высоким температурам. При температуре свыше 170 °C, он начнет химически распадаться. Не рекомендуется использовать систему на полную мощь. Старайтесь делать это постепенно.

Источник: http://termoframe.ru/kakuyu-zhidkost-zalivayut-v-sistemu-otopleniya.html

Что залить в систему отопления дома?

Чем заправить систему отопления в доме? Что залить? Воду или антифриз? Если антифриз, то какой?

Все эти вопросы обязательно рано или поздно встают перед владельцем дома, когда он задумывается о главной проблеме — теплоснабжении своего хозяйства.

Содержание

Что такое теплоноситель? ↑

Чтобы в наше отсутствие система отопления в доме не разморозилась, для заливки в трубы используют антифризы

В общем случае это, если говорить научно, движущаяся газообразная или жидкостная среда жидкость, передающая тепло от источника тепла к отопительным приборам.

Газообразный теплоноситель —  это, в зависимости от системы отопления, — воздух, пар либо какой-то другой газ.

Если возникает вопрос о выборе теплоносителя, то речь, как правило, идет о жидком теплоносителе.

Жидкостный теплоноситель используется в системах водяного отопления.

Такими теплоносителями могут быть:

• вода;
• антифризы (не замерзающие жидкости), которые могут быть на основе этиленгликоля, пропиленгликоля, органических солей (формиате калия или ацетата).

Многие специалисты приводят аргументы в пользу заполнения системы антифризом

Для снижения коррозии внутри собственно отопительной системы, в теплоноситель могут быть в зависимости от разных факторов добавлены различные присадки, являющиеся ингибиторами коррозии. У всех теплоносителей есть свои безусловные плюсы и минусы, наиболее оправданные в каждом конкретном случае.

Особенности выбора теплоносителя для отопительной системы ↑

Выбор типа теплоносителя — важная задача, которую нельзя недооценивать. Этот вопрос должен быть решен еще на этапе проектирования системы отопления.

От типа выбора теплоносителя зависят такие серьезные параметры, как мощность теплогенератора и радиаторов, выбор циркуляционного насоса, использование в системе тех или иных материалов.

В случаях, когда нет опасности замерзания системы, вода, конечно же, будет наилучшим теплоносителем.

На сегодняшний день вода и есть самый распространённый теплоноситель. В первую очередь, благодаря своей доступности. Вода имеется  везде и всюду, и по сравнению с другими теплоносителями, не приходится говорить о её цене.

Использование воды в качестве теплоносителя. Все «за» и «против» ↑

Кроме того, вода обладает отличными теплофизическими свойствами. Не токсична, экологична.

Но вода не всегда идеальный выбор, и особенно если речь идет о круглогодичном использовании.

Недостатками воды, кроме опасности её замерзания, считается её коррозионная агрессивность. И способность образовывать на поверхностях металла коррозионные и солевые отложения.

В настоящее время существуют относительно доступные по стоимости методы борьбы с этими недостатками. Добавление в воду присадок-ингибиторов может заметно снизить солеобразующие и коррозионные процессы в несколько раз. За счет этого сроки эксплуатации отопительной системы можно значительно увеличить.

Как незамерзающий теплоноситель НЕ следует использовать, тосол, этиловый спирт или трансформаторное масло.

Теплоноситель должен быть негорючим, а также не содержать веществ, применение которых в жилых помещениях запрещено.

Чтобы разобраться в вопросах циркулирования теплоносителя в системе отопления, посмотрите видео на эту тему, думаю, лишним не будет, зато расширит представление:

Заправка системы отопления антифризом ↑

Есть специальные незамерзающие жидкости – антифризы, для отопительных систем. Отличаются они по следующим параметрам:

• основа, на которой создан, раствор;
• наличие присадок;
• температура замерзания;
• цена.

Использование антифриза в системе отопления требует установки более мощных радиаторов, т.к. теплоёмкость антифриза на 20% меньше, нежели у воды.

Антифриз более вязок, чем вода, что требует более мощного циркуляционного насоса.

По сравнению с водой антифриз имеет бОльшую проникающую способность, это требует более герметичных соединений системы.

Следует учитывать совместимость антифриза с отопительными компонентами системы.

Антифриз нельзя использовать в оцинкованных трубах, ибо свойства антифриза меняются при контакте с цинком.

Не все котлы и радиаторы допускают использование антифриза.

Этиленгликоль

Наиболее распространённые антифризы сделаны на основе этиленгликоля. Этиленгликольные антифризы имеют, в зависимости от концентрации, температуру замерзания от -35 до -65 гр. хорошие теплофизические свойства, сравнительно не высокую стоимость.

Недостаток этиленгликоля в том, что он является ядом. И имеет третий класс опасности. Попадание в организм человека каких-нибудь 100 мл этиленгликоля смертельно опасно. Он способен проникать в организм при систематическом вдыхании, через кожу. Момент его утечки из системы нельзя установить по запаху.

В связи с этим использовать его можно только в системах закрытого типа. Кроме того, не следует применять данный антифриз в котлах двухконтурны, где имеется хоть какая-то  вероятность его проникновения в систему горячего водоснабжения.

Пропиленгликоль

В отличие от этиленгликоля, пропиленгликоль не токсичен. Его используют даже в пищевой промышленности. Он имеет хорошие теплопередающие свойства. Замерзает при температуре ниже – 40 градусов.

Недостаток пропилегликоля – его довольно-таки высокая цена.

Источник: http://otopleniepro.ru/vodyanoe-otoplenie/antifreez-voda-otopleniye.html

Смотрите также:

• Жидкость для отопления теплый дом
• Загородный дом с печным отоплением

05 октября 2022 года

Системы горячего водоснабжения с открытым контуром – Scribeware

Что мы должны сказать об этих системах?

Вам когда-нибудь снились тревожные сны по ночам? Те, где за тобой едет поезд, и огни гаснут, но ты не можешь сойти с рельсов, потому что твои мышцы реагируют, как патока. Вот что я чувствую каждый раз, когда смотрю на систему водяного отопления с открытым контуром.

Что такое открытая система горячего водоснабжения?

Напомню, что система отопления с разомкнутым контуром — это система водяного отопления, в которой та же самая горячая вода, которая обогревает здание, может также подаваться для бытовых нужд — для душа и раковины….. Прежде чем мы углубимся в мутную серость области того, что мы, как домашние инспекторы, должны говорить об этих системах и почему, давайте рассмотрим, как идентифицировать систему горячего водоснабжения с открытым контуром, а затем рассмотрим историю того, как мы пришли к тому, что мы имеем сегодня.

 Методы идентификации

Отличить системы горячего водоснабжения с открытым контуром от систем с замкнутым контуром может быть сложно. Одной из самых основных характеристик систем водяного отопления является наличие двух водонагревателей или одного. В здании с двумя водонагревателями один, скорее всего, предназначен исключительно для отопления и, таким образом, представляет собой систему отопления с бойлером замкнутого цикла. Если в здании имеется только один водонагреватель и для отопления, и для бытового снабжения, нужно присмотреться.

Смесительный клапан Honeywell

Если вы видите смесительный клапан, вы, вероятно, смотрите на систему с открытым контуром . Смесительный клапан – это место, где горячая вода для отопления смешивается с холодной водой для установки температуры ГВС. В этой конфигурации водонагреватель может быть настроен на нагрев до 140 градусов по Фаренгейту или более для радиаторов, а затем с помощью смесительного клапана до 120 градусов по Фаренгейту для бытового использования.

http://www.honeywellstore.com/store/products/honeywell-ram101cus1-thermostatic-mixing-valve.htm



Теплообменник

Еще одной отличительной чертой, на которую следует обратить внимание, являются плоские теплообменники в форме чаши. Если вы видите один из них, вы, вероятно, смотрите на систему с замкнутым контуром . Это связано с тем, что этот теплообменник отделяет воду для бытовых нужд от воды для отопления. Вы могли видеть и смесительный клапан, и теплообменник — в этом случае вы, вероятно, смотрели бы на систему с замкнутым контуром.

http://www.taco-hvac.com/products/heat_transfer_products/brazed_heat_exchangers/index.html

Еще один прием для идентификации разомкнутой системы заключается в том, чтобы проверить, подключен ли циркуляционный насос, который пропускает воду через нагревательные змеевики, к 24-часовому таймеру. Таймер должен быть установлен на 15 минут в день или более, чтобы прокачивать воду по трубам все лето – это очень важно для предотвращения стоячей воды в этих трубах в течение всего лета, которая затем может смыться в систему домашнего водоснабжения, когда наступит жара. возвращается.

Наконец, посмотрите на сам водонагреватель. Некоторые водонагреватели разделяют два типа воды внутри нагревателя. Эти типы водонагревателей обычно имеют «вход для обогрева» и «выход для обогрева», а также входы и выходы для бытового водоснабжения, поэтому вы увидите как минимум 4 трубы, подключенные к водонагревателю. Эти типы систем, как правило, замкнутого цикла.

Вооружившись несколькими основными методами определения системы отопления с открытым контуром, давайте взглянем на историю, чтобы понять, почему они устанавливаются сейчас и чем они отличаются от традиционных котлов с замкнутым контуром.

Немного истории

Я вырос в доме в Новой Англии, где была традиционная система замкнутого цикла с оцинкованными стальными трубами и чугунными радиаторами. Система была современной, когда она была спроектирована и установлена ​​на рубеже прошлого века, и, что несколько удивительно, она все еще хорошо работала более 80 лет спустя, когда я жил в этом доме. Теоретически, с этим старым котлом с замкнутым контуром, если бы он никогда не протекал за эти годы, я мог бы открыть систему распределительных трубопроводов и наблюдать, как вода вытекает из труб, которые были проложены, когда Теодор Рузвельт был у власти… .античная вода.

Примечательным свойством этой античной воды является то, насколько она менее агрессивна, чем та же самая система, в которую постоянно добавляется новая вода. Система с открытым контуром обеспечивает постоянную подачу новой богатой кислородом воды и, следовательно, более агрессивна, чем его собрат с замкнутым контуром, в котором циркулирует та же самая вода. Там, где я сейчас живу и работаю, в районе Сиэтла, я иногда вижу 100-летние системы трубопроводов котлов из оцинкованной стали, которые все еще используются в замкнутой системе отопления, и тем не менее те же стальные трубы, которые использовались для бытового водоснабжения, уже давно назад вышел из строя и был заменен. В этом заключается разница в коррозионной мощности между системами с замкнутым и разомкнутым контуром.



Итак, если замкнутые системы горячего водоснабжения работают так хорошо, почему мы отказались от замкнутых систем?

Я не знаю, какие типы систем отопления используются в вашей части страны, но здесь эти водяные системы водяного отопления с радиаторами типа «Турбоник» ворвались в наши дома, начиная с 1990-х годов. http://www.turbonicsinc.com/. Поток этих систем отопления шел на волне строительства новых таунхаусов, которая охватила многие из наших районов в эту эпоху, и причина, по которой эти системы были установлены, проста: они дешевы.

Радиатор турбонного типа

По мере того, как эти системы становились все более распространенными, меня все больше тревожило и смущало отсутствие стандартов для установки. Каждая из этих систем, казалось, представляла собой новый беспорядочный набор труб, трубок, коллекторов, теплообменников, таймеров, реле, смесительных клапанов, соленоидов, термостатов и водонагревателей. Время от времени я сталкиваюсь с одной из этих систем, которая выглядит настолько хаотично, что напоминает схватку осьминогов в регби. Даже если у инспектора не было всех технических знаний о водяном отоплении, некоторые из этих систем просто выглядят ненадежными.

Нагромождение труб!

Каковы шансы, что эта мешанина из труб и проводов действительно работает? Я вспоминаю, что на моем волшебном шаре 8 был один треугольник, который гласил: «Перспективы не очень хорошие».

Путаницу в отношении этих водяных систем отопления усугубляет вопрос о разомкнутом контуре и замкнутом контуре, а также потенциально коррозионные эффекты их конфигурации как разомкнутых систем, не говоря уже о большем риске образования легионелл в трубах разомкнутых систем из-за к упомянутой выше проблеме стоячей воды.

Осадки, кажется, происходят медленно. Каждые несколько месяцев мое внимание привлекает новый отзыв или коллективный иск.

На изображениях показана трубная система марки Kitec

Началось с печально известной теперь системы Kitec и IPEX: http://www.kitecsettlement.com/faq.cfm

За этим в произвольном порядке последовали:

• Zurn и Фитинги Q-PEX: http://zurnclassaction.com/
• Ultra PEX:  http://www.ultrapexclassaction.com/
• Uponor: http://www.classaction.org/uponor-pex-problems

Kitec Manifold

Вы можете выйти в Интернет прямо сейчас и найти сообщения и блоги, в которых профессионалы и неспециалисты критикуют системы с разомкнутым контуром как ожидающие бедствия, и тем не менее эти системы по-прежнему широко устанавливаются, и их можно точно описать как «отраслевой стандарт».



Итак, в свете всей этой истории и знаний, которые мы носим с собой, что мы должны сказать нашим клиентам о системах горячего водоснабжения с открытым контуром?

Очевидно, что если вы смотрите на трубопроводную систему, которая была вовлечена в коллективный иск, и вы знаете об этом, отчет становится немного проще. Но что, если вы не знаете об отзывах или судебных процессах? Здесь я чувствую жар от прожектора в поезде, обжигающего мне затылок, и я начинаю думать о домовых инспекторах в начале 19-го.90-е осматривают новостройки с сайдингом LP.

Хотя технически мы не связаны нашими стандартами практики http://www.ashi.org/documents/pdf/standards.pdf, чтобы сообщать об отозванных продуктах, я считаю, что наша работа заключается в том, чтобы информировать наших клиентов о том, что они из себя представляют. подумываю купить. Объясняя недостаток систем отопления с открытым контуром, а именно то, что они являются более новыми, непроверенными системами, которые, по-видимому, имеют проблемы с надежностью из-за коррозионного воздействия воды, а также потенциальные проблемы со здоровьем, связанные с наличием застоя теплой воды в трубах, может показаться профессиональный долг.

• Я всегда рекомендую, чтобы эти системы обслуживал профессиональный подрядчик по водяному отоплению
• Я всегда гуглю систему труб, используемую в доме, чтобы увидеть, есть ли какие-либо признаки судебного разбирательства.
• Я рекомендую своим клиентам получить мнения и оценки для преобразования их системы с открытым контуром в замкнутый цикл по причинам, обсуждаемым здесь.

Я видел оценки, которые варьируются от 2200 до 2800 долларов США для преобразования в замкнутый цикл — эти цены могут варьироваться в зависимости от региона. Логичным моментом для проведения такого преобразования является момент, когда водонагреватель подходит к концу своего 10-12-летнего срока службы, и замена существующего водонагревателя в любом случае должна быть на столе. Однако с таким количеством переменных в том, как эти системы устанавливаются, мне трудно с какой-либо точностью сказать, насколько срочной является такая работа и насколько надежными будут некоторые из этих систем даже после преобразования в систему с замкнутым контуром.

Я только пробежался по некоторым техническим проблемам с этими системами, чтобы получить управляемую статью, которая была бы провокационной и, по крайней мере, умеренно приятной для чтения. Я надеюсь, что не слишком упростил, а предоставил платформу для обсуждения. Поскольку домашние инспекторы в других регионах страны могут сталкиваться с этими проблемами, я приветствую любые разные мнения о том, как другие инспекторы справляются с этими системами. Смотрите мой блог @ http://getscribeware.com/blog.

________________________________________________________

Дилан Чок  — владелец расположенной в Сиэтле компании  Orca Inspection Services LLC  – www.orcainspect.com. Он является основателем программного обеспечения ScribeWare для отчетов об инспекции, предлагающего инновационные и простые решения для составления отчетов – www.getscribeware.com. Он также является автором The Confident House Hunter — книги, которая научит покупателей жилья тому, как смотреть на дома и понимать их: Cedar Fort Press, выпуск в августе 2016 г. — www.dylanchalk.com





преобразование разомкнутой системы в замкнутую

• Форум
• Дискуссионные форумы зоны ARPA/открытого членства
• Экологичность: геотермальная вода / источник воды
• Жилой геотермальный источник / источник воды
• преобразование разомкнутой системы в замкнутую

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно, когда вы регистр ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 18.01.2010, 09:06 вечера #1

   Привет. Я новичок на форуме и нуждаюсь в некотором руководстве по нашей внутренней системе HP. Что я надеюсь сделать здесь, так это выяснить, стоит ли мне серьезно рассматривать преобразование нашей существующей системы с разомкнутым циклом в систему с замкнутым циклом. Я рассматриваю это по нескольким причинам, в том числе: возможное загрязнение скважины системой HVAC, износ нашего скважинного насоса, энергия, используемая скважинным насосом, и т. д. Я настоящий поклонник геотермальных ТН, но подозреваю, что большая часть моей экономии энергии съедается. на энергию, необходимую для подъема воды на 200 футов только для того, чтобы сбросить ее обратно в колодец.

   Вот основная информация о нашей текущей конфигурации:
   – 3-тонный тепловой насос Флориды, которому около 20 лет, кажется достаточным для наших потребностей в отоплении.
   – Теплообменник с питанием от колодца бытовой питьевой воды
   – Скважинный насос мощностью 3 л.с. на глубине 300 футов, общая глубина скважины 500 футов, вода находится на глубине 200 футов ниже поверхности.
   – Вместимость колодца при выкапывании составляла около 10 галлонов в минуту
   . – Вода от скважинного насоса хранится в напорном резервуаре в подвале
   – Вода из напорного резервуара используется для бытовых и бытовых нужд.
   – После того, как вода проходит через медный коаксиальный теплообменник в установке FHP, она возвращается в скважину (сбрасываясь на 200 футов)
   – Мы находимся на юго-западе Вирджинии, 5 акров, холмистая местность, в основном лесистая.
   – Вода жесткая, и у нас во дворе много коренной породы. Окопы будут трудными, но не невозможными.
   – Я осмотрел внутреннюю часть теплообменников, но не заметил значительного образования накипи.
   – У нас нет поверхностных источников воды.
   – Температура воды, поступающей из скважины DW HP, составляет около 49F

   Надеемся, что приведенной выше информации достаточно, чтобы помочь ответить на вопрос: стоит ли серьезно рассматривать переход на замкнутую систему? Если да, я начну искать альтернативы, такие как:
   – установка замкнутого контура в моей существующей скважине
   – исследование рытья траншей на нашей территории
   – Другие опции?

   Заранее извиняюсь, если эта тема уже обсуждалась. Я был бы признателен за ссылки на предыдущие обсуждения или предложения ключевых слов для поиска. Я хорошо знаю, каково это видеть, как повторяющиеся вопросы поднимаются на доске обсуждений.

   Заранее спасибо.

   Ответить с цитатой

   ---

2. 19. 01.2010, 09:53 #2

   Вы говорите нам, что возвращаете воду в тот же колодец, из которого брали питьевую воду??

   Рой

   “Во времена всеобщего обмана говорить правду – революционный поступок.”
   Джордж Оруэлл.

   Ответить с цитатой

   ---

3. 01-19-2010, 10:04 #3

   Автор: royc

   Вы говорите нам, что возвращаете воду в тот же колодец, из которого брали питьевую воду??

   Рой

   Да. Я думал отредактировать пост, чтобы сказать это прямо, но не стал. Мне стыдно признаться, что я не знал, как это сделать.

   Вода возвращается в питьевую скважину, из которой берется вода. Таким образом, система была построена и использовалась в течение 20 лет. Когда я купил дом, я был удивлен, что это даже в соответствии с кодексом.

   Ответить с цитатой

   ---

4. 19.01.2010, 12:41 #4

   В какой части страны вы находитесь. Я не могу представить, чтобы это было хорошо, если в водяном змеевике когда-либо произойдет утечка фреона / масла / кислоты, вы будете пить загрязненную воду.

   Я обслуживал много насосных и дренажных систем в этом районе, и вода обычно сбрасывалась в канаву или использовалась для полива газона/сада.

   Самая большая проблема с такими системами, как ваша, заключается в том, что вы используете насос, который питает ваш дом, а такие насосы обычно слишком велики. Всякий раз, когда устройство работает, его потребности в воде намного меньше, а скважинный насос постоянно включается и выключается, что является основной причиной отказов насоса и высоких счетов за электроэнергию из-за постоянного включения и выключения насоса.

   У меня есть две установки, подобные вашей, и я использую специальный скважинный насос мощностью 1/2 л.с., который настроен на постоянную работу во время работы установки и может снабжать обе установки.

   Систему необходимо настроить таким образом, чтобы насос работал всегда, когда работает агрегат.

   Рой

   “Во времена всеобщего обмана говорить правду – революционный поступок.”
   Джордж Оруэлл.

   Ответить с цитатой

   ---

5. 19.01.2010, 12:50 #5

   Первоначально Послано royc

   В какой части страны вы находитесь. Я не могу себе представить, чтобы это было хорошо, если в водяном змеевике когда-либо будет утечка фреона/масла/кислоты, вы будете пить загрязненную воду.

   Я обслуживал много насосных и дренажных систем в этом районе, и вода обычно сбрасывалась в канаву или использовалась для полива газона/сада.

   Самая большая проблема с такими системами, как ваша, заключается в том, что вы используете насос, который питает ваш дом, а такие насосы обычно слишком велики. Всякий раз, когда устройство работает, его потребности в воде намного меньше, а скважинный насос постоянно включается и выключается, что является основной причиной отказов насоса и высоких счетов за электроэнергию из-за постоянного включения и выключения насоса.

   У меня есть две установки, подобные вашей, и я использую специальный скважинный насос мощностью 1/2 л.с., который настроен на постоянную работу во время работы установки и может снабжать обе установки.

   Систему необходимо настроить таким образом, чтобы насос работал всегда, когда работает агрегат.

   Рой

   Рой, я слышал, что вы говорите, и проблемы, на которые вы натолкнулись, являются причиной того, что я рассматриваю возможность внесения некоторых изменений. Поскольку я предпочел бы не бурить еще одну скважину, я подумываю о том, чтобы вставить замкнутый контур в мою существующую скважину с питьевой водой, чтобы предотвратить загрязнение скважины и чтобы я мог использовать циркуляционный насос гораздо меньшего размера. Я предполагаю, что петли, которую я бы добавил к своему колодцу, не хватило бы для моей нагрузки в 3 тонны, поэтому я рассматриваю возможность добавления нескольких линий траншей.
   Спасибо, Энди

   Ответить с цитатой

   ---

6. 27 апреля 2010 г., 16:11 #6

   Есть обновления по этому вопросу? Я изучал установку гео
   и колодец с питьевой водой. Думал, что смогу
   сделать оба в той же дыре и сэкономить $$$$.

   Ответить с цитатой

   ---

7. 28.04.2010, 16:12 #7

   Я полагаю, вы имеете в виду «колодец со стоячей колонной», один из вариантов системы с открытым контуром, в которой вода возвращается в тот же колодец.

   Тот факт, что он работает уже 20 лет, сам по себе является свидетельством.

   Маловероятно, что вы сможете использовать колодец с системой замкнутого контура, и, судя по вашему описанию участка, рытье траншей будет непростой задачей.

   Технологии водяных насосов значительно продвинулись за последние 20 лет.
   Возможно, вы захотите рассмотреть вопрос об апгрейде агрегата (там тоже технологии продвинулись) и скважинного насоса.

   Ответить с цитатой

   ---

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Открытая система | | Теплый пол своими руками

Введение

Содержание

• Введение
• Почему холодная вода попадает в систему отопления из бытового водоснабжения?
• Примеры и схемы открытой системы
• Открытая система с одной зоной «Radiant Ready»
• Использование водонагревателя по запросу для открытой системы
•  Заполнение открытой системы
• Запорные клапаны
Наружная древесина
• Циркуляционный контур
22 Котлы с открытой системой
• Открытая система с подключением к солнечной энергии
• Добавление закрытой зоны защиты от замерзания или зоны снеготаяния к коллектору открытой системы
• Несколько источников тепла, подключенных к открытой системе

Открытая система использует один источник тепла, водонагреватель для бытовых нужд, для обогрева пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в ваш горячий душ или посудомоечную машину, сначала проходит через пол. Это очень эффективная система, поскольку всю работу выполняет один источник тепла. Пока водонагреватель имеет соответствующие размеры и соответствует вашим потребностям в отоплении и бытовым потребностям, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, так что не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Многозональная открытая система с электрическим блоком по требованию и расширительным баком для городского водоснабжения

Схема потока воды открытой системы с водонагревателем бакового типа

Еще один пример многозонной открытой системы с муниципальным резервуаром.

Почему из бытового водопровода в систему отопления поступает холодная вода?

Вы заметите, что холодная вода из бытового водопровода поступает в водонагреватель через трубу в полу. Мы монтируем излучающую систему таким образом, чтобы застойная вода никогда не попала в вашу домашнюю систему. Свежая вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «добавочной» водой для вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, система отопления по существу «закрыта». Другими словами, холодная вода не может попасть в систему, если ей некуда течь… открытый кран горячей воды где-то в доме. Без открытого клапана горячей воды только циркуляционный насос, питающий излучающую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что свежая вода всегда течет через систему, даже летом. Имейте в виду, что любая горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистых потерь энергии. И из-за большой тепловой массы в полу небольшое количество холодной подпиточной воды, поступающей в трубы, не имеет шансов охладить пол… если, конечно, вы не принимаете четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, то циркуляционный насос все равно будет качать горячую воду по контурам, и в результате в трубку будет поступать теплая вода, а не холодно.

Кстати, одним из самых простых и недорогих способов защиты компонентов открытых систем, не говоря уже о бытовой сантехнике, является использование общедомового фильтра. Обычные корпуса канистрового типа можно приобрести в любом хозяйственном магазине, а 20-микронный фильтр эффективно удалит ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Содержание минералов в воде («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут влиять на медные, оцинкованные или пластиковые компоненты в системах водоснабжения, включая трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» радиационные системы, снабжаемые муниципальными отделами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент очищает местную воду с более высоким, чем обычно, уровнем содержания хлора (4 части на миллион), вы можете рассмотреть возможность использования «замкнутой» или «теплообменной» системы отопления. Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной, родниковой или водой из другого источника с низким содержанием минералов или без хлора).

Но если работают излучающие циркуляторы, не будет ли пол воровать горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы представляют собой несамовсасывающие насосы очень низкой мощности. Они могут перемешивать воду в излучающей системе, но не могут конкурировать с обычным давлением воды для бытовых нужд. В результате использование горячей воды для бытовых нужд всегда имеет приоритет.

Примеры и схемы открытой системы

Четырехзонная открытая система с использованием водонагревателя по требованию.

Четырехзонная открытая система с использованием высокоэффективного водонагревателя Polaris.

Открытый первичный контур, установленный в многозонной излучающей системе

Открытая двухзонная система с первичным контуром И циркуляционным контуром для ГВС.

Даже в больших, высокопроизводительных лучистых системах можно использовать водонагреватель подходящего размера по требованию. На приведенной ниже схеме показана наша конфигурация водопровода «Первичный/Вторичный» в открытой системе (т. е. отопление и горячее водоснабжение от одного агрегата).

Схема первичного контура

Электричество по запросу, многозональная открытая система

Газ по требованию многозонная система

Многозональная открытая система с использованием масляного нагревателя.

Примеры многозонных систем с основным контуром.

Открытая система «Radiant Ready» для одной зоны

Open Radiant Ready для водонагревателя бакового типа

На фото выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, различные клапаны и манометры. Вся система проходит испытания под давлением на отсутствие утечек, и всего пять соединений под пайку могут соединить ее с вашей системой.

Использование водонагревателя по требованию для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного более эффективны (95%), чем баковые водонагреватели (75% и менее для большинства моделей), они меньше по размеру, мощнее, вентилируются трубой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря”.

В отличие от водонагревателей резервуарного типа, водонагреватели по требованию управляются компьютером и могут модулировать свои горелки в зависимости от температуры поступающей воды для достижения максимальной эффективности. Они также оснащены встроенными цифровыми дисплеями, которые показывают галлоны в минуту, протекающие через устройство (полезно для диагностики), температуру поступающей и выходящей воды и даже мигают коды ошибок, когда что-то не так. Повышение или понижение температуры на выходе так же просто, как нажатие кнопки.

Открытая система со схемой On Demand

Многозональная открытая система

На приведенной выше схеме показаны все компоненты «Открытой системы», за которой следует фотография, показывающая, как система связана с зональным коллектором. Горячая вода из блока по требованию поступает в смесительный клапан №1 (клапан слева), где она нагревается до температуры, необходимой для пола. Горячая вода от нагревателя по требованию также подается к смесительному клапану № 2 (верхний клапан), поэтому горячая вода для бытовых нужд может быть холоднее (или, в некоторых случаях, горячее), чем вода на полу. Такая конфигурация сантехники дает домовладельцу полный контроль над теплопроизводительностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вид водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество. Этот электрический блок специально разработан для обогрева полов и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВтч или ниже), электрический нагреватель по запросу был бы отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные однозонные системы «Radiant Ready» в 38 конфигурациях. На фото ниже — Radiant Ready, специально разработанный для водонагревателя по запросу.

Radiant Ready разработан для системы по запросу

«Radiant Ready» для нагревателя по требованию

Radiant Ready, однозонная «открытая» система, использующая нагреватель по требованию

Насос ALPHA, «умный» циркуляционный насос

значительно, и цена теперь находится в пределах диапазона многих обычных лучистых циркуляторов. Компания Radiant Floor будет встраивать циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Насос Alpha

 Заполнение открытой системы

ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
В недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из системы обязательно. Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию. Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что простое открытие крана горячего водоснабжения в любом месте дома приведет к тому, что вода пройдет через зону. Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.

Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура всей зоны.

Примеры контурного коллектора: (Настенное крепление и версия в штучной упаковке):

Одно важное замечание: Насос никогда не должен быть горячее, чем жидкость, циркулирующая через него. Это указывает на нагрузку на насос. Превышение оборотов двигателя насоса либо из-за недостатка жидкости (воздуха), либо из-за ограниченной циркуляции (или задержки) якоря электродвигателя. Этого можно избежать, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. д.   Шумный насос обычно означает наличие воздуха в системе, которую необходимо продуть.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Это может потребоваться выполнить несколько раз, особенно при запуске! Пожалуйста, нажмите на эту ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы увидеть короткое видео о том, как это делается.

Расположение/удаление фильтра водонагревателя по требованию:

При заборе горячей воды из водонагревателя для бытового потребления (по требованию или резервуарного типа) вместо него поступает холодная вода. Но вместо того, чтобы поступать непосредственно в водонагреватель в открытой радиационной системе, эта свежая подпиточная вода сначала проходит через радиационную трубку. Это устраняет любую возможность застоя в системе, но при этом не оказывает пагубного влияния на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей бытовой системы может удалять воздух из недавно установленной излучающей трубы.

Это делает заполнение открытой системы более простым, чем заполнение закрытой системы, потому что нет необходимости в шлангах, вспомогательных насосах или ведрах с предварительно смешанным антифризом.

Но вы по-прежнему хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Любой посторонний воздух, остающийся в системе, со временем будет выдуваться естественным образом за счет обычного ежедневного использования горячей воды домохозяйством.

Кроме того, имейте в виду, что если вы используете новый водонагреватель бакового типа, этот нагреватель будет заполнен воздухом. Ожидайте, что процесс очистки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорными клапанами». Два вентиля, похожие на нагрудники для шлангов, — это сливы котла. Один слив котла расположен на верхней (горячей «выходной») трубе сразу под штатным запорным вентилем. Слив котла на нижней трубе (холодная/обратка «вход») находится чуть выше второго запорного клапана.

Эти запорные клапаны позволяют домовладельцу выполнять «обратную промывку» водонагревателя Takagi чистым белым уксусом в рамках программы периодического обслуживания, особенно в регионах с очень жесткой водой. Уксус слегка кислый и разрушит минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Подсоедините короткий шланг стиральной машины к каждому сливу бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое 5-галлонное ведро.
4. Подсоедините шланг «горячей» (из Такаги) линии к погружному дренажному насосу или насосу общего назначения.
5. Протяните шланг от «холодной» (входящей к Takagi) линии в 5-галлонное ведро.

Когда насос работает, он подает уксус В порт ВЫХОД водонагревателя и ВЫХОД из порта ВХОД, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в нагреватель, закрыть оба запорных клапана и оставить уксус в теплообменниках на час или два.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные вентили в конце этой процедуры.

Циркуляционный контур

Циркуляционный контур

В домах с разбросанной планировкой источник тепла часто находится на большом расстоянии от приборов горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы диаметром 1/2 дюйма или 3/4 дюйма или трубы PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды улетучиваются в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему, обеспечивая циркуляцию горячей воды в непрерывном контуре между пользователем и источником тепла. Затем от основного контура ответвляется один или несколько водонагревателей, и горячая вода, по сути, становится мгновенно доступной.

Краткое руководство для многозональной системы (с расширительным баком ~ нестандартное размещение)

Многозональная система с циркуляционным контуром

Но конечно это чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сама петля может излучать значительное количество тепловой энергии в окружающий воздух, если она не будет хорошо изолирована. В идеале таймер включает контур (насос) только в периоды значительного использования горячей воды, скажем, несколько часов утром и несколько часов ночью.

Наружные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть стандартный открытый дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным уличным дровяным котлом

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозионным средством. Поэтому котловая вода никогда не должна соприкасаться с питьевой водой в накопительном/резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (т. е. горелка на пропане или жидком топливе загорается, когда запас дров сгорает), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую потребность дома. потребности в горячей воде и отоплении.

На этом фото показана сторона теплообменника открытой системы с дровяным котлом

Изолированные подающая и обратная линии от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру на входе в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», установленный в возвратной линии. Эти клапаны облегчают заполнение или опорожнение бойлера при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на теплообменнике со стороны бытового потребления/отопления (вверху справа на фото). Датчик на накопительном баке обратная линия контролирует температуру в баке. Когда температура резервуара падает ниже 140 градусов, включается насос из нержавеющей стали, и тепло отводится от теплообменника.

Другая вариация на тему дровяного котла — это «змеевик для горячей воды» внутри самого котла. Некоторые марки котлов предлагают эту функцию, и, поскольку в котел постоянно подается древесина, отдельный накопительный бак для ГВС не требуется.

Открытая система с подключением к солнечной энергии

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемых источников энергии, такие как солнечная энергия. На приведенной ниже схеме показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом резервуаре используются два внутренних теплообменника для нагрева воды для «открытой» радиационной системы.

В резервуарах с двойным змеевиком две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до полезной температуры, а горячая вода забирается по мере необходимости для бытовых нужд и отопления. Свежая вода поступает в резервуар прямо пропорционально количеству, забираемому для ГВС . Очевидно, что при заборе горячей воды из бака за радиационное отопление целей, он просто возвращается в бак для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть бак почти до кипения, смесительный клапан регулирует температуру воды до безопасного уровня.

С другой стороны, если период облачной погоды или отсутствие доступного солнца (также называемое зимой) не позволяет солнечному нагреву бака до желаемой температуры, блок Takagi по требованию (резервный) нагревает верхнюю часть змеевик с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытового или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (не питьевые и/или незамерзающие) системы, соединенные с чистой питьевой водой, в этот комплект включены компоненты, необходимые для любой закрытой системы, т. е. расширительный бак, отделитель воздуха, клапаны наполнения/дренажа и т. д.

Добавление закрытой зоны защиты от замерзания или зоны снеготаяния к коллектору открытой системы

Использование зонного коллектора для питания теплообменника сияющие аппликации требуют использования антифриза. Примерами могут служить таяние снега с проезжих частей, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным изолированным линиям… или, в основном, любая задача обогрева , требующая защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Как правило, в целях повышения эффективности (обогрев антифризом на 15 % менее эффективен, чем обогрев чистой водой) вы не хотите, чтобы вся ваша система отопления использовала антифриз только потому, что он может понадобиться одной или двум зонам. . Решением является теплообменник, обогреваемый одной ветвью открытой системы Zone Manifold ( см. выше схему ). Теплообменник передает тепло от питьевой воды к антифризу, не смешивая две жидкости.

Система снеготаяния для въезда и парковки

На изображенной системе снеготаяния обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубкой и, что не менее важно, на вертикальные куски пены по краям будущего плита. Во всех применениях лучистого отопления, и особенно в энергоемких применениях, таких как таяние снега и льда, крайне важно сдерживать тепло и направлять его на свою основную задачу. При этом растапливать снег с бетонного проезда и не тратить драгоценное тепло на почву ниже и вдоль краев плиты стоит больших затрат на обильную изоляцию.

Несколько источников тепла, объединенных в открытую систему

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления. В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае — солнечную энергию, дрова и газ) в единую систему.
