Как подключить комнатный термостат к газовому котлу иммергаз: как подключить комнатный терморегулятор, подключение датчика температуры

Подключение комнатного термостата к газовому котлу: инструкция по установке терморегулятора

Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.

Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.

В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.

Содержание статьи:

• Преимущества использования термостата в отоплении
• Типы терморегуляторов для газовых котлов
• Общие принципы подключения термостата
  • Подключение механического термостата
  • Монтаж электронного терморегулятора
  • Как подключить беспроводной термостат?
• Выводы и полезное видео по теме

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью , а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

• устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
• решает проблемы тактования газового котла – частого включения и выключения;
• облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к осуществляется с учетом таких основных критериев:

• функциональность;
• точность регулировки;
• стоимость терморегулятора;
• простота использования и монтажа.

По функциональности различают:

• простые термостаты — помогают поддерживать заданную температуру в доме;
• беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
• программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
• с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
• С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в .
• С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта . Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только , но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Выводы и полезное видео по теме

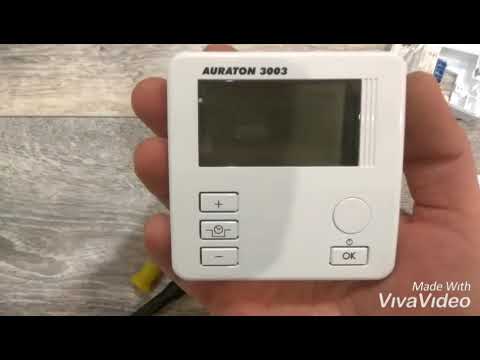

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

Простой способ подключения термостата к вашему котлу

Подключение термостата к котлу не представляет из себя практически ничего сложного, потому не требует вызова специалиста. Нужно лишь понять принцип работы термостата, и подключение любого термостата к любому газовому котлу перестанет быть для вас проблемой. И не важно какой у вас котел: Baxi, Bosch, Protherm, Ariston или другой. Принцип везде один и тот же. Об этом и поговорим в нашем материале.

Содержание

Необходимые материалы и оборудование

Разберемся сначала с необходимым оборудованием для данной операции:

1. Термостат.
2. Кабель 2х2.5, если такового нет в комплекте или необходимо удлинить его.
3. Отвертка.
4. Тестер.
5. Техническая документация котла и термостата.

Этого нехитрого набора инструментов в подавляющем большинстве случаев хватает для полного подключения термостата к котлу.

Виды термостатов

Термостаты делятся на две основные категории: механические, более простые в конструкции и дешевые, и электронные, более интуитивно понятные и функциональные.

Регулировка механических термостатов происходит за счет поворотного колеса, регулирующего температуру, и кнопки включения/выключения. Погрешность такого термостата обычно 1-1,5 градуса. Термостат работает при помощи специального газа, объем которого меняется при отклонении температуры в помещении от заданной нормы. При увеличении или уменьшении температуры механический термостат размыкает или замыкает контакты, тем самым включая или отключая горелку в котле.

Электрические же термостаты устроены чуть сложнее, но при этом просты в обращении. Обычно на них есть дисплей и несколько функциональных кнопок, при помощи которых и происходит регуляция температуры. При этом на многих моделях можно выставить также различный температурный режим для дня и ночи, тем самым создавая комфортную температуру для сна. Такая функция также полезна для рабочих помещений после окончания рабочего дня. Это позволяет сократить расходы на газ.

Выбор одного из вариантов полностью зависит от ваших нужд и модели котла. Некоторые производители газовой техники рекомендуют использовать для их оборудования именно механические термостаты, так как не поддерживают высокотехнологичные электронные. Поэтому перед покупкой термостата  и подключением его к котлу в обязательном порядке необходимо ознакомиться с техническими характеристиками вашего котла и его совместимостью с различными устройствами.

Дистанционные термостаты и выбор места для их установки

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Принцип работы

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Схема подключения

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

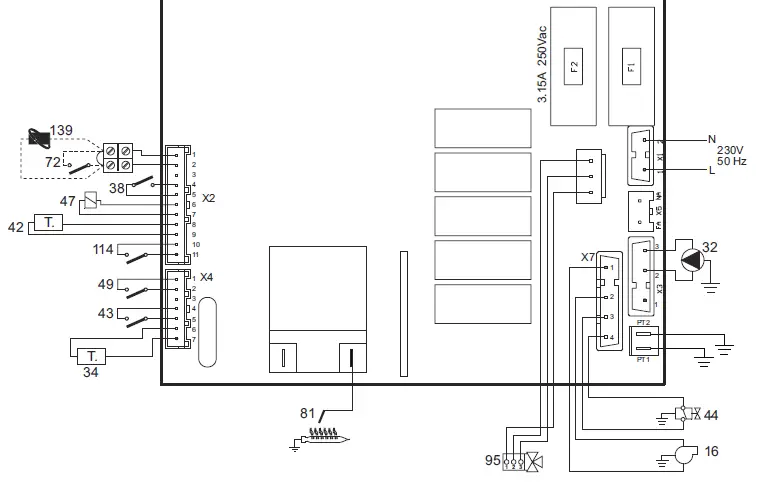

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Преимущества

Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:

• Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
• При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
• Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Отопительный котел Ares 25 MA – Immergas Polska Sp. о.о. – cad dwg

Войти в Archispace

Все производители

Все типы файлов

• РФА
• ДВГ
• МАКС
• GSM
• СКП
• ОБЖ
• ААТ
• АСО
• АОФ
• ЧР
• ДВФ
• ИГС
• МАТ
• ПЛА
• РТЕ
• СТП
• Почтовый индекс

• РВТ
• ДСФ
• 3ДС
• ЖКФ
• МФК
• АКБ
• АКП
• СМЕСЬ
• ДАЭ
• Дедвейт
• ЛДТ
• ПАТ
злотых
• СБ
• ВВС

Хорошо Отмена

1. Архиспейс
2. Производители
3. Immergas
4. Каталог продукции
5. Чугунные стоячие котлы
6. Однокотлы
7. Огневой котел Ares 25 MA

Котельная ОБЛАСТИ 25 МА

Котел серии ПЛОЩАДЬ 25 МА с выносным дыжырным мощностью 22,09 – 29,06 кВт для центрального отопления.

Комплектация:
– атмосферная горелка,
– циркуляционный насос SALMSON
– воздухоотделитель
– расширительный бак 10 л
– воздухоотводчик автоматический
– предохранительный клапан 3 бар
– стержневое железо;
– контроль температуры центрального отопления;
– автомат резки-СИТ;
– защита от потери тяги дымохода;
– защита от перегрева;
– термометр теплоносителя;
– датчик теплоносителя. Котел
AREAS MA 25 предназначен для работы в закрытых системах центрального отопления. котел предназначен для работы с комнатным термостатом.
версия MA 25 может быть подключена к газовой технологии GZ-50 и жидкому пропану.

Файлы CAD/BIM для загрузки

Здесь вы можете бесплатно скачать файлы, связанные с топочным котлом Ares 25 MA.

Скачать все

---

Автокад

Скачать

Вид сбоку

Скачать

Вид сверху

Скачать

Передний план

Технические характеристики

---

Имя	Блок	Значение
Мощность ном. горелка	ккал/ч (кВт)	28250 (32,84)
Мощность мин. горелка	ккал/ч (кВт)	21 950 (25,52)
Номинальная тепловая мощность	ккал/ч (кВт)	25 000 (29.06)
Минимальная тепловая мощность	ккал/ч (кВт)	19 000 (22.09)
Спр. плаватьмин. номинальная тепловая мощность	кВт	88,2
Тепловая мощность CO2 ном. GZ50 / пропан	кВт	5,0
Форсунка газовая GZ50	мм	2,95
Форсунка газовая GZ35	мм	3,85
Насадка на пропан технический	мм	1,65
Давление. Шторы. газ ГЗ50	мбар	20
Давление. Шторы. газ ГЗ35	мбар	13
Давление. Шторы. пропан газ	мбар	37
Расход газа GZ50	м3/ч	2,47
Расход газа GZ35	м3/ч	4,74
Расход газа на тех. пропан.	кг/ч	2,60
Подключение газа	дюйм	1/2
Подключение к дымоходу	мм	150
Емкость. зб. всплеск	л	10
Давление. Исходный зб. всплеск	бар	0,5
Электрическое соединение	В/Гц	220/50
Дифференц. Макс. тираж С.О.	бар	3
Темп. выхлоп – сила тепла. ном.	ст.С	125
Темп. выхлоп – сила тепла. мин.	ст.С	111
Масса выхлопа – мощность тепла. ном.		101 кг/ч
Масса выхлопа – мощность тепла. мин.	кг/ч	102
Мин. Проект дымохода	Па	3
Соединение штор. Что.	дюйм	1
Соединительная обратка З.О.	дюйм	1
Ввод санитарно-технической воды	дюйм	3/8
Макс. темп. теплоноситель	ст.С	80
Потребляемая мощность	В	90

Связаться с

Иммергаз Польска Сп. о.о.

Врублевского 18
93-578 Лодзь
Польша
https://www.immergas.pl

Контактное лицо

Свяжитесь с нашим техническим консультантом

+48 426845274
[email protected]

ошибок декодирования и как их исправить

Согласитесь, информация о неисправности котла может ускорить восстановление его работоспособности. Ведь определить причину поломки – полдела. Верно? Тем более что код ошибки газового котла Immergas всегда высвечивается на дисплее и его нужно просто расшифровать.

А как это сделать правильно мы подробно описали в нашей статье. После ознакомления с которым владелец итальянского котла сможет не только выявить неисправности, но и оценить ситуацию, принять решение о том, как восстановить его работоспособность.

Содержание статьи:

• Коды ошибок котлов Immergas
  • Проблемы с розжигом котла
  • При неисправности перегрев
  • Неисправность системы вентиляции
  • Fan problems
  • Blocking due to coolant overheating
  • System Depressurization Signals
  • Unstable power supply
  • Other types of errors
• Conclusions and useful video on the topic

Error codes for Immergas boilers

The equipment указанной итальянской марки является современным, поэтому определение причин, приводящих к неработоспособности, происходит автоматически, с дальнейшим выводом на дисплей.

Но пользуйтесь такой информацией с осторожностью, а также помните, что ответственность за его безопасную эксплуатацию, своевременность, полноту и качество ремонта несет владелец котла. А если его действия будут признаны неправильными, владелец техники может быть наказан. Об этом сказано в Кодексе об административных правонарушениях (статья 7.19), а в более серьезных случаях санкции будут налагаться в соответствии с УК.

Расшифровка кодов ошибок традиционно указывается в каждой прилагаемой к котлу инструкции. Но следует помнить, что производитель Immergas предоставляет информацию о неисправностях специалистам. То есть обычные пользователи могут использовать коды исключительно на свой страх и риск. Поэтому устранение неполадок лучше доверить мастеру.

Важной особенностью этого итальянского производителя является то, что в его моделях используется различное программное обеспечение. В результате бывает, что одни и те же предупредительные сигналы обозначаются несколькими типами кодов. Но все они могут быть объединены в несколько категорий.

Проблемы с розжигом котла

Коды Ошибки 01, Е00, Е02 говорят о том, что работа котла заблокирована, а причина блокировки – отсутствие розжига.

Возможно восстановление работы агрегата после блокировки из-за отсутствия зажигания нажатием одной кнопки. Но делать это не следует в спешке, так как изначально следует убедиться в отсутствии запаха газа, сквозняка, проветрить помещение и только потом пытаться возобновить работу котла

Часто эта проблема возникает после длительного отключения газового агрегата, например, в межсезонье, из-за скопления воздуха в каналах подачи газа.

Для восстановления работоспособности необходимо:

1. Повторить запуск;
2. Если через 10 секунд зажигание не произошло, то нажать кнопку Reset. Такая операция автоматически разблокирует котел.

В результате из трубопроводов газоснабжения будут удалены остатки воздуха и запущено отопительное оборудование.

При неисправности перегрев

Коды Ошибки 02, 12, Е12, б 19 указывает на то, что котел остановлен по сигналу из-за перегрева. Кроме того, к перечисленным ошибкам могут привести сбои в работе системы контроля пламени.

При эксплуатации каналы теплообменника быстро забиваются накипью, частицами ржавчины, что приводит к нарушению теплоотдачи. Поэтому после каждой пары отопительных сезонов необходимо проводить очистку, причем не дожидаясь предупреждающего сигнала на дисплее

Причину проблемы можно выявить, подтянув контакты, а также проверив целостность проводов.

В худшем случае придется заменить сам датчик.

Неисправность системы вентиляции

Сигнал с кодом 11 свидетельствует о недостаточной тяге в системе дымоудаления. Этот код ошибки нельзя игнорировать. Появляется на дисплее после третьей блокировки котла автоматикой по указанной причине и подряд.

На фото конструктивный элемент системы дымоудаления, внутренний канал которого практически полностью забит сажей, что снижает КПД котла

Точнее, после каждого случая отключения газового оборудования он автоматически запускается. Но если снова сигнализирует о том, что ситуация не нормализовалась, то электроника тут же производит повторное отключение.

Об опасности ситуации свидетельствует тот факт, что одновременно с кодом 11 дисплей становится красным.

Есть два способа устранить причину. К которым относятся:

• очистка каналов систем вентиляции и дымоудаление от сажи, посторонних предметов;
• Изменение конструкции систем вентиляции и дымоудаления. Это придется сделать, если чистка не даст желаемого длительного эффекта.

Разблокировать и запустить котел, в данном случае нажатием кнопки перезапуска.

На фото лед на трубе дымоудаления. Причем такие образования в сильный мороз могут вырасти за считанные часы. При этом вернуть котел в работоспособное состояние можно сколом или растапливанием льда

Прежде чем приступать к каким-либо действиям, необходимо обязательно убедиться в наличии тяги.

Другая проблема в системе вентиляции указывает код 03 . В этом случае котел блокируется по команде от датчика контроля удаления продуктов сгорания.

Если на дисплее газового котла появляется код ошибки номер 03, это означает, что в помещении может присутствовать угарный газ. Поэтому к решению проблемы следует подойти со всей серьезностью.

Причины:

• снижение эффективности дымохода из-за скопления на внутренних поверхностях сажевых каналов других продуктов сгорания. А при сложных климатических условиях происходит отключение котла из-за образования наледи;
• неисправности вентилятора, если он предусмотрен.

В первом случае выявить неисправность газового котла Иммергаз можно, просто заглянув в дымоход. Если обнаружено, что внутренний канал полностью или частично забит сторонними предметами, сажей, льдом, затем вам нужно будет выполнить очистку.

Проблемы с вентилятором

Появление кодов Ошибки 16, Е29, б 28/б 29, б 65 вызвано отключением или поломкой вентилятора или датчика Холла.

Причина – неисправность самого изделия или проблема, возникающая в цепи. Например, это может быть ослабление контактов. Кроме того, рекомендуется провести диагностику предохранителя F3.

Если не удается восстановить работоспособность ни одним из вышеперечисленных способов, то придется провести диагностику электронного модуля.

Код ошибки E65 можно увидеть на дисплее, когда вентилятор перестает работать. А именно, если он выдает менее 900 об/мин.

Вентиляторы турбированных котлов – еще одно слабое место любого такого агрегата. Поэтому всегда нужно быть готовым к его ремонту или замене.

Если этот факт подтвердится при диагностике, вентилятор подлежит замене.

Блокировка из-за перегрева теплоносителя

Коды Ошибки 27, Е18/Е19 свидетельствуют о блокировке котла из-за перегрева. Причем вызваны нарушениями в процессе циркуляции жидкости в системе.

К причинам, вызвавшим появление данного предупреждающего сигнала, относятся:

• завоздушивание системы отопления. Для его устранения необходимо удалить лишний воздух;
• закрытое положение кранов;
• заклинивание или поломка. В первом случае его крыльчатку необходимо очистить от грязи и посторонних частиц, что во многих случаях возвращает изделию работоспособность. В случае поломки требуется замена;
• грязные фильтры необходимо снять и осмотреть. Если подозрение подтвердится, фильтрующий элемент следует очистить. В таких случаях причиной загрязнения часто является трехвалентное железо (частицы ржавчины), которое эффективно удаляется замачиванием в растворе лимонной кислоты;
• загрязнение каналов теплообменника, которые в процессе эксплуатации покрываются слоем накипи, аналогичной той, что откладывается на стенках чайников (в регионах с жесткой водой). В результате через каждые пару лет использования котла его теплообменник необходимо чистить.

Очистка теплообменника может производиться механическим способом, то есть с использованием щеток, других подобных приспособлений, а также с использованием специального оборудования, химических средств.

Подробную статью о чистке теплообменника газового котла можно прочитать .

При ошибках с номерами Е18/Е19 одним из решений восстановления работоспособности котла может быть доливка воды в систему. Это легко сделать, так как все, что вам нужно сделать, это открыть специальный клапан на панели управления

Коды ошибок b 24, b 30 на дисплее указывают на то, что термисторы в линиях подачи и в обратном контуре дают разные значения, при разнице 10 °С.

Устранить эту проблему можно путем очистки теплообменника от накипи и других отложений.

Код ошибки b 25 указывает на быстрое повышение температуры охлаждающей жидкости в подающей магистрали. Обычно такой сигнал свидетельствует о недостаточном количестве жидкости в системе отопления, что устраняется доливкой.

Сигналы разгерметизации системы

Коды ошибки 28, 26 свидетельствуют о том, что в контуре ГВС газового котла Immergas произошла неприятная неисправность типа течи. Причем с одновременным повышением температуры в контурах ГВС и отопления.

Причиной низкого давления теплоносителя в системе может быть любой неисправный смеситель. Поэтому при коде ошибки 28 к ним следует обращаться в первую очередь.

Для выявления проблемы в первую очередь следует обратить внимание на исправность смесителей. Если протечка не обнаружена, то следует провести осмотр всей системы отопления (трубы, радиаторы, соединения) на предмет выявления течи.

Код ошибки 10 появляется, если в контуре отопления котла ниже установленного уровня, который обычно составляет 0,9бар.

Первоначально рекомендуется перезапустить агрегат по новой, а если наличие неисправности подтвердится, то определить место разгерметизации контура.

Указанная процедура может быть выполнена путем визуального осмотра. В этом случае помните, что замена протекшей детали будет самым практичным решением.

После восстановления герметичности контура его необходимо заполнить охлаждающей жидкостью.

Для этого используйте так называемый рычаг перезарядки. Для достижения нужного результата его необходимо повернуть против часовой стрелки, после чего вода из централизованной системы сможет попасть в отопительный контур котла.

Частой причиной протечек являются стыки между конструктивными элементами системы отопления. Особенно это касается радиаторов и труб.

Процедура наполнения завершается, когда давление достигает 1,3 бар, путем поворота рычага подачи в исходное положение.

Нестабильное питание

Код ошибки 37 Является предупреждением о значительных скачках напряжения в сети, а при его снижении до критических значений (175-197 В).

Последствия данной проблемы можно исправить только установив , причем качественно.

Другие типы ошибок

Код ошибки 15 указывает на неправильную настройку котла. В этом случае настоятельно рекомендуется обратиться в сервисный центр.

Код ошибки 20 предупреждает о наличии паразитного пламени. А опасность ситуации в том, что зачастую она возникает в случае утечки газа.

Поэтому при выявлении на дисплее кода 20 необходимо перекрыть подачу газа, а затем открыть окна для проветривания, после чего убедиться в отсутствии протечки, которая выявляется по специфическому неприятному запаху спец. газовые добавки.

Если утечка подтвердится, то необходимо немедленно уведомить дежурную газовую службу. Если опасности нет, то для устранения причин обращайтесь в сервисный центр.

E04 – самый неприятный код, который говорит о том, что неисправность есть, но причина ее не выявлена.

Код ошибки Е04 по большей части свидетельствует о том, что электроника не определила источник проблемы. Поэтому понятно только, что серьезно, так как в этом случае автоматика даже не пытается перезапустить

Поэтому можно сразу вызвать специалиста на дом, так как для устранения последствий может потребоваться диагностика всех систем и узлов агрегата.

Код ошибки 08 сигнализирует о неисправности ключа разблокировки газового котла. Эта проблема обычно решается заменой вышедшего из строя элемента конструкции.

Код ошибки 09 на дисплее отображается активация режима настройки газового котла, а его отмена будет сигнализировать об исчезновении указанного набора цифр с дисплея.

Код ошибки 31 Встречается редко, так как свидетельствует о несовместимости электронной платы с моделью котла, на котором она установлена. То есть эта проблема обычно возникает после замены.

Электронные платы современных газовых котлов предназначены для эффективного контроля и управления, но часто случается, что они сами ломаются

Иногда высвечивается код 31 после неправильного ввода названия модели котла при сборке. Поэтому эту процедуру следует повторить. Если работоспособность не восстанавливается, то плату следует снова заменить.

Выводы и полезное видео по теме

Из первого видео вы можете узнать о том как исправить ошибку номер 02:
