Как подключить комнатный термостат к газовому котлу?

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата.

Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу?».

Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос.

Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу.

Начнем описание, как обычно, от простого к более сложному.

Принцип работы механического термостата

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания.

Схема, по которой он работает, выглядит следующим образом:

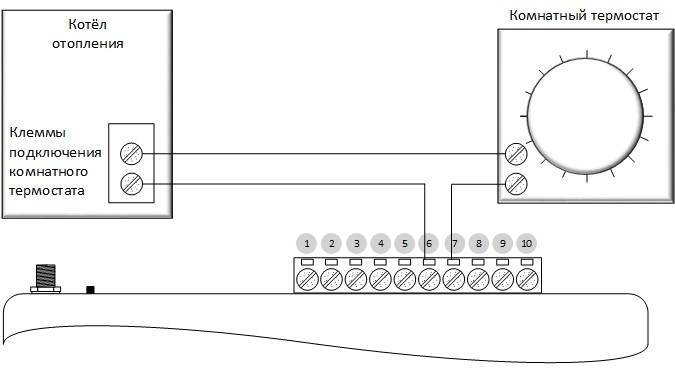

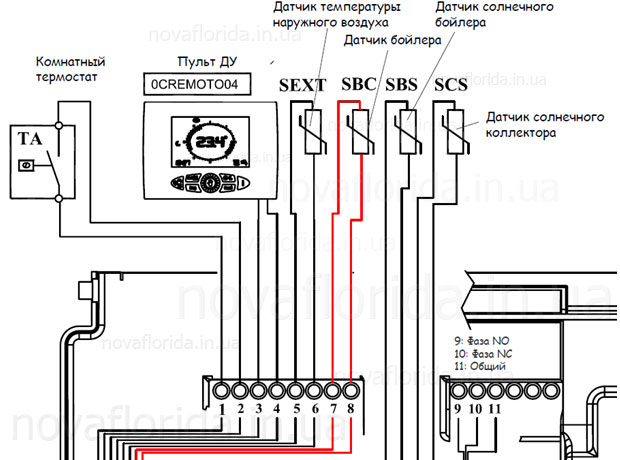

Схема подключения комнатного термостата

Как видно из схемы, есть два способа подключения такого термостата;

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла.

При этом необходимо сначала снять перемычку и закрепить концы проводов винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах.

В этой статье я расскажу еще об одной схеме.

Принцип работы электронного термостата

У электронного термостата внутри вместо биметаллической пластины находится электронная схема.

Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба.

Чтоб было понятней смотрите ниже на картинку:

Схема подключения электронного термостата

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

• L — напряжение питания.
• N — провод нейтрали.
• I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«.

С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?

Как подключить комнатный термостат к газовому котлу?

Еще одним немаловажным моментом в подключении термостата является выбор провода.

Обычно, сечение и количество жил указываются в инструкции на конкретное изделие.

Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики.

Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов».

Для электронных, как я описывал выше, важно учитывать длину провода.

Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»).

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата к котлу

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев.

С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика.

Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата.

Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения беспроводного термостата по разрыву цепи

Схема подключения беспроводного термостата к котлу по разрыву цепи

Схема ничем не отличается от схемы подключения механического термостата.

Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения беспроводного термостата по потенциалу (напряжению)

Схема подключения беспроводного термостата к котлу по потенциалу (напряжению)

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи

Здесь были приведены самые распространенные схемы подключения комнатных термостатов.

Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены.

К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту.

Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.

Как подключить термостат к газовому котлу

Комнатный термостат

Термостат — это автоматический прибор, необходимый для регулирования работы котельного оборудования. Он считывает температуру воздуха в помещении и подает «команду» котлу, снижая или увеличивая его мощность. Современное котельное оборудование, как правило, имеет встроенные программаторы. Но бывают ситуации, когда подключать дополнительное оборудование приходится самостоятельно. Рассмотрим, как к газовому котлу подключить термостат.

Содержание

1. Регулировка работы котельного оборудования
2. Что дает термостат?
3. Установка и подключение
4. Настройка
5. Преимущества автоматики
6. Заключение

Регулировка работы котельного оборудования

Регулировать работу газового котла можно двумя способами — вручную или автоматически с помощью комнатного терморегулятора. Рассмотрим, как это происходит на практике. На степень нагрева воздуха влияет температура теплоносителя в системе. Ее увеличение или уменьшение обеспечивает комфортный микроклимат с наилучшими температурными показателями.

После достижения теплоносителем заданной температуры котел отключается. При снижении показателя — включается. В случае изменения дельты температур снаружи и внутри здания работу котла придется перепрограммировать. Эти манипуляции проводятся в течение всего отопительного сезона, поэтому ручная регулировка — не самый удобный вариант.

Обратите внимание! Подключение комнатного программатора позволяет полностью решить проблему. Все данные о температуре будут считываться датчиками, и котел будет работать по заданной программе.

Установка программатора позволяет решить еще одну важную проблему. При ручной регулировке котел работает в режиме постоянных кратковременных включений-выключений. Пуск осуществляется на короткий период времени — около 10 минут. Циркуляция теплоносителя в системе, как правило, обеспечивается насосным оборудованием. Причем оно будет работать независимо от того, включен отопительный прибор или нет.

Все это существенно увеличивает расход электроэнергии. Кроме того, подобный режим работы не лучшим образом сказывается на долговечности агрегата.

Термостат — это автоматический программируемый прибор. Пользователь устанавливает на нем комфортную температуру в помещении. При понижении температуры программатор автоматически включает котел. Порог срабатывания может быть разным и зависит от модели прибора. В среднем датчики срабатывают при понижении температурных показателей на 0,25 градуса.

После автоматического включения котла теплоноситель начинает нагреваться, и температура воздуха повышается. При достижении заданных показателей программатор отключает котел. На первый взгляд может показаться, что никакой разницы с ручным управлением нет. На самом деле есть одно важное отличие, немало сказывающееся на экономичности отопления. Отключая котел, термостат автоматически отключит и циркуляционный насос.

Принципиальная схема

Повторное включение оборудования произойдет после достижения температурой воздуха порога срабатывания датчиков. Так как комнатный термостат реагирует на температуру воздуха, а не теплоносителя, частота включений котла существенно сокращается по сравнению с ручной регулировкой. Это объясняется тем, что нагретый воздух остывает значительно медленнее, чем вода в системе. Говоря простым языком, не столь важно, насколько сильно остынут батареи — пока в комнате будет нужное тепло, котел и насос не включатся.

Не будет включаться котел и в других случаях:

• Нагревание комнаты солнечными лучами.
• Сокращение дельты температур.
• Увеличение числа людей и, как следствие, повышение температуры воздуха.
• Получение тепла через ограждающие конструкции и т. п.

Как показала практика использования термостатов, они позволяют сэкономить до 30% энергии. При таких показателях можно говорить об энергоэффективной системе отопления, снижении затрат на обеспечение комфорта дома и экономии топлива.

Установка и подключение

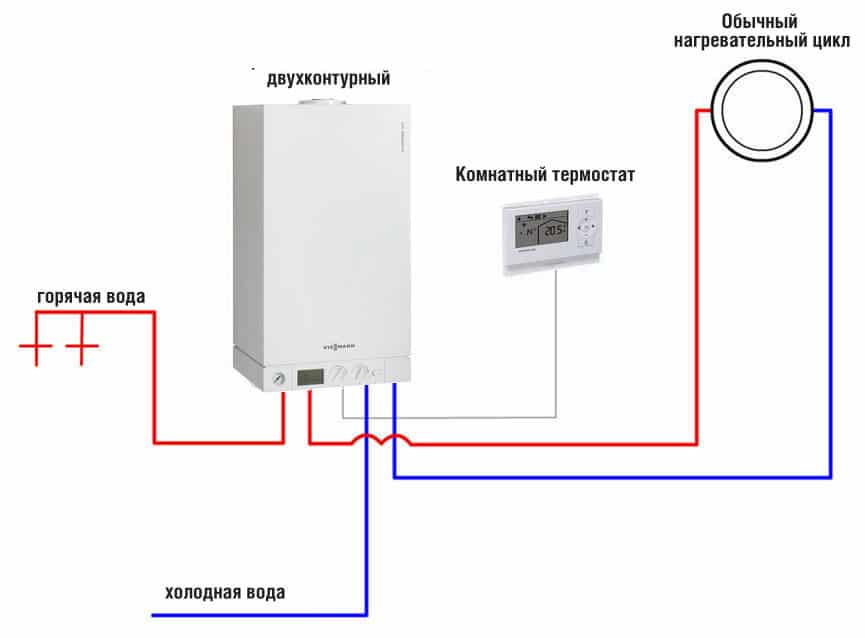

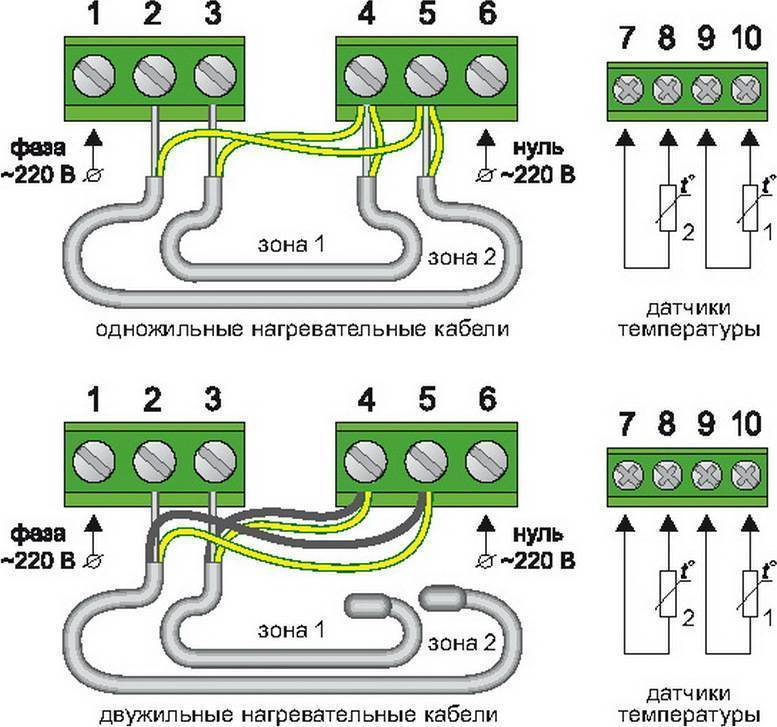

Схема подключения

Специалисты рекомендуют устанавливать комнатные термостаты в жилых помещениях. Их монтаж, например, на кухне, в холле, котельной приведет к нарушениям в срабатывании системы. Желательно выбирать либо самую холодную комнату, например, угловую, либо помещение, где чаще всего собирается большое количество людей.

Рядом с терморегулятором не должно быть источников тепла — радиаторов и дополнительных обогревателей. На него не должны попадать прямые солнечные лучи. Не лучшее место и для установки на сквозняке. Осторожно нужно монтировать регуляторы рядом с электробытовыми приборами, излучающими немалое количество тепла. Все это является так называемыми тепловыми помехами, мешающими нормальной работе программатора.

Включение и отключение котла происходит с помощью реле. Современные газовые котлы независимо от их производителя и особенностей модели имеют точки подключения для термостата, через которые осуществляется управление отоплением и охлаждением. Подключить прибор можно с помощью клеммы на котле в нужной точке или с помощью кабеля термостата, входящего в комплект поставки. Способ подключения дополнительного оборудования можно узнать из технического паспорта котла, где есть не только описание, но и все необходимые схемы.

Подключение термостата выполняется в соответствии с рекомендациями производителя отопительного агрегата. Как правило, в технической документации на котел есть соответствующий раздел. В целом монтаж дополнительного прибора не вызывает трудностей, так что сделать его можно самостоятельно.

Настройка

После подключения прибор необходимо настроить. Здесь на помощь придет инструкция к терморегулятору. Как правило, на лицевой панели программатора есть кнопки, с помощью которых осуществляется его настройка, а также микропереключатели. Для работы программируемого оборудования необходима энергия. Терморегуляторы работают от обычных батареек.

Комнатный механический

С помощью переключателей можно контролировать:

• Нагрев и кондиционирование воздуха.
• Время задержки срабатывания датчиков. Например, при кратковременном сквозняке датчик обнаружит снижение температуры, в результате чего должен включиться котел. Задержка срабатывания позволит избежать ложных включений.
• Колебания температуры. Например, устанавливаются колебания температуры равные 0,5 градуса. Это означает, что прибор включит котел при понижении параметра на 0,25 градусов, и выключит его при превышении показателя на те же 0,25 градусов.

С помощью кнопок устанавливается оптимальная и экономичная температура. Оптимальная (комфортная) температура будет поддерживаться в дневное время суток. В ночное время показатель будет снижаться, обеспечивая экономию и не допуская перерасхода топлива. В терморегуляторах есть предустановленные программы. При необходимости пользователь может выбрать одну из них для нормальной работы отопительной системы. Количество таких программ различается в зависимости от модели программатора.

Преимущества автоматики

Автоматика для котельного оборудования — это выбор людей, которым необходима энергоэффективная система отопления. Установка самого дешевого программатора обеспечит экономию не менее 15%.

Помимо этого автоматика имеет немало других преимуществ:

Панель управления

• Решение проблемы тактования отопительного прибора — необоснованно частых включений и отключений.
• Установка точного температурного режима по времени — оптимальный/экономный.
• Простота установки и настройки.
• Облегчение эксплуатации котла.
• Повышение надежности системы.
• Возможность установки тонких настроек.

Здесь перечислены только самые очевидные преимущества автоматики. С их практическими достоинствами можно познакомиться только во время эксплуатации. Единственное, что нельзя не отметить — экономить на установке термостата нецелесообразно. Это простое и недорогое оборудование позволит существенно сэкономить на отоплении. Для холодных регионов России подобная экономия весьма существенна.

Заключение

Терморегулятор — важный элемент автономных систем отопления. Он позволяет обеспечить автоматическую работу всей сети и избежать перерасхода топлива. Этот простой прибор — залог долговечной работы и котла, и всей инженерной сети. Установка терморегулятора не представляет ничего сложного. Ориентируясь на описание и схемы, приведенные в инструкциях к котлу и автоматическому прибору, можно выполнить подключение и настройку самостоятельно, не обращаясь к специалистам.

Читайте далее:

Как подключить термостат к газовому котлу – подключение терморегулятора

В устройстве всех настенных и некоторых современных напольных газовых котлов предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Содержание

1. Преимущества использования устройства
2. Без термостата
3. С термостатом
4. Преимущества
5. Выбор прибора
6. Котел и термостат одной фирмы
7. Бакси
8. Протерм
9. Вайлант
10. Способ регулировки
11. Функции
12. О производителях
13. Установка и подключение
14. Выбираем место для датчика
15. Приступаем к подключению
16. Регулировка
17. Некоторые советы
18. Эпилог
19. Видео

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

• Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
• В помещении присутствует много людей и из-за них температура воздуха не опускается.
• Автоматика котла меньше изнашивается, так как реже происходят включения.
• В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
• Возможность изменения настроек.
• После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
• С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

• Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
• Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
• Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Бакси

Протерм

Вайлант

Способ регулировки

Органы управления могут быть:

• в виде кнопок, а все данные отображаются на электронном табло;
• механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

• Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
• Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
• Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

• Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
• Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
• Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
• Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

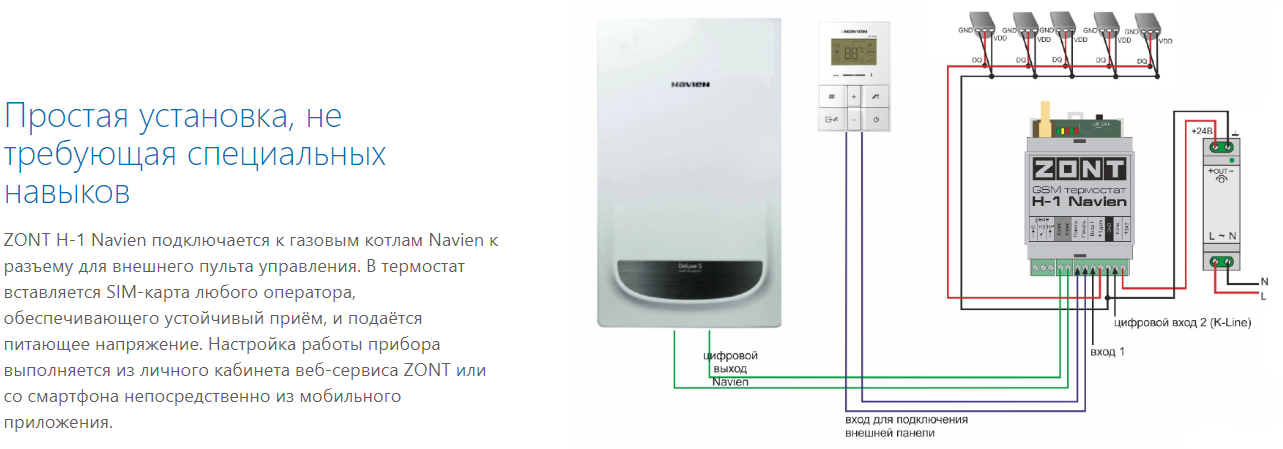

Приступаем к подключению

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

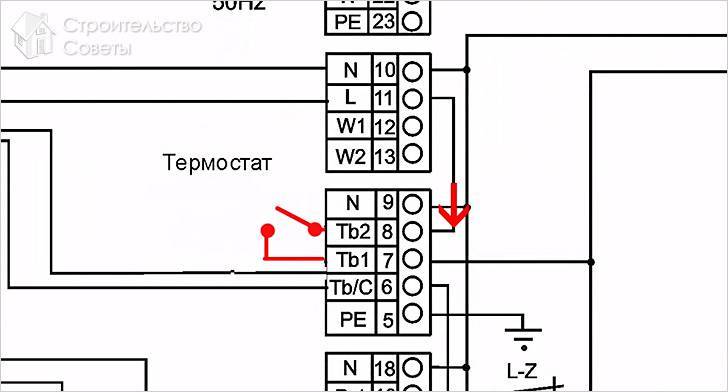

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м², который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

• Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
• Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
• Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
• Подключайте котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

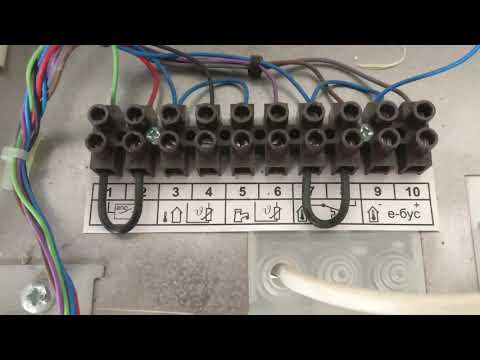

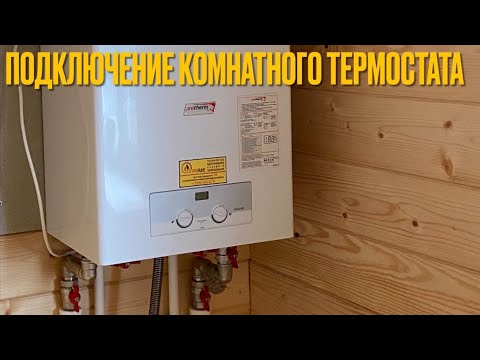

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

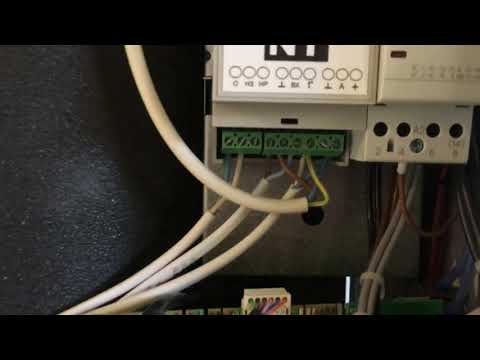

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

Faq

Андрей ([email protected])

Добрый день. Подскажите какого сечения кабель проложить от электронного термостата BTRP230 до центра коммутации. Термостатов 8 шт., длина кабеля от 15 до 25 метров. ВВГ 4х1,5 или хватит ВВГ 4х0,75

Здравствуйте, Андрей.
Спасибо за обращение.
Рекомендуем использовать кабель 4х0.75 кв.мм.

Дмитрий (demson2014@yandex. ru)

Здравствуйте. Подсоединение Salus it 500,полный комплект с шлюзом и дополнительным датчиком, к двухконторному котлу viessman vitopend 100 -W тип Wh2d. В каком положении должна находится ручка температуры отопления, на самом котле? И зачем в комплекте Salus it 500, большая бела крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
При подключении термостата к котлу, на котле устанавливается максимальная температура для вашей системе отопления.

Дмитрий ([email protected])

Здравствуйте. В каком положении должна находится ручка термостата отопления на самом котле? И для чего в комплекте большая белая крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
К какому оборудованию адресован вопрос?

Дмитрий ([email protected])

Здравствуйте, подскажите схему подключения Salus it 500, к двухконторному котлу viessman vitopend 100 -W тип Wh2d, разъём 96. В каком положении должна находится ручка термостата отопления на самом котле? И для чего в комплекте большая белая крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
Контакты приёмника iT500RX COM и NO необходимо соединить с клеммами 1 и L колодки котла, убрав перемычку.

Олег ([email protected])

Здравстуйте я поставил систему Rt 310i. Но ей я немогу управлять системой ГВС. И поэтому меня интересует система IT 500. Только вот интерестно до какой температуры идет нагрев ГВС. (Бойлера). Мой котел ZV 14 Centrometal. И установлен треходовой клапан с сервомотором. Смогу ли я управлять системой ГВС.

Здравствуйте, Олег.
Спасибо за обращение.
Контроль за системой ГВС в термостатах iT300i и iT500 означает управление насосом рециркуляции по времени.

Андрей ([email protected])

Здравствуйте. У меня установлена система IT600 (Kl08 и 7 датчиков VS20) На одном датчике быстро садятся батарейки (через 2 недели) и отключаются батареи в этой зоне. Головки стоят постоянно открытые. кто устанавливал ни чего толком сказать не могут. Как сделать так чтобы батареи в этой зоне топились постоянно пока датчик будет ремонтироваться?

Здравствуйте, Андрей.
Спасибо за обращение.
Рекомендуем заменить термоэлектрические приводы на нормально открытые.или заменить термостат на VS10WRF.

алексей ([email protected])

вышел из строя приемник от рт 300рф….что подойдет ? где купить

Здравствуйте, Алексей.
Спасибо за обращение.
Рекомендуем приобрести приёмник RXRT505. Приобрести можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке:https://www.termoclub.ru/about/regionalnaya-set-gde-kupit/

Александр ([email protected])

Доброго времени суток .Приобрел термостат salus htr 230 котел viessman vitopend 100 как правильно подключить пробывал разные варианты не могу понять

Здравствуйте, Александр.
Спасибо за обращение.
Требуется термостат с беспотенциальными сигналом “сухим контаком”. При подключении термостата серии HTR требуется дополнительно приобрести промежуточное реле RM-16A или заменить на термостат серии Standart.

Артём ([email protected])

Добрый день, в частном доме установлен дизельный котел viessmann с контроллером vitotronic 100, будет ли работать с ним iT500 Интернет-радиотермостат (а именно весь комплект: радиотермостат iT500TR, интернет-шлюз iTG500, приёмник iT500RX) ? Либо какие варианты есть по удаленному контролю за состоянием работы котла? Необходим мониторинг температуры отопления (без ГВС), и возможность выставлять необходимую температуру удаленно, либо программировать термостат. В случае остановки котла, будет ли какое-то отображение в программе на смартфоне? При заказе оборудования осуществляете ли услуги по монтажу и наладке?

Здравствуйте, Артём.
Спасибо за обращение.
Можно подключить термостат iT500 к котлу Viessmann. Требуется подключить контакты приёмника iT500TR к клеммам штекера 143/146 системы управления Vitatronic 100. Вариантов оборудования удалённого контроля за котлом Viessmann в ассортименте компании Салус нет. Комплект iT500 предназначен для дистанционного контроля и управления за системой отопления.

Дмитрий ([email protected])

Здравствуйте! Подскажите, пожалуйста, какие продукты из серий it500 или it600 необходимо использовать для следующей схемы. Имеется котел Протерм Пантера 35 кВ двухконтурный. В доме 3 этажа и на каждом этаже свой отдельный насос. Хочу поставить по одному термостату на каждый этаж и чтобы при достижении заданной температуры насос отключался. Если отключаются все три насоса, то хорошо бы чтобы и отключался котел тоже. Еще нужно чтобы при включении хотя бы одного из трех насосов включался и котел. Возможно ли такое вообще реализовать? Я много читал инструкций к продуктам. До конца конечно я не уверен, но я вижу так (на примере it600): на каждый этаж ставится термостат VS20BRF, а на каждый насос ставится приемник RX10RF. Каждый термостат соответственно связан со своим приемником и может с помощью него вкл/откл насос при достижении заданной температуры. На котел также ставится тот же термостат с приемником. Термостат на котле задается как ведущий группы. В группу входят остальные три термостаты на этажах. Если я правильно думаю, то при отключении всех трех насосов, термостаты будут передавать сигнал на ведущий термостат на котле и котел будет выключаться. Будет ли работать такая схема? Или может нужно еще докупить центр коммуникации KL08RF? Если несложно вышлите хотя бы примерную схему всего этого подключения, если оно вообще возможно.

Здравствуйте, Дмитрий.
Спасибо за обращение.
Рекомендуем использовать выбранные термостаты вместе с центром коммутации KL08RF с электроприводами T30NC230V. Для управления через смартфон требуется интернет-шлюз G30. Центр коммутации будет управлять котлом.

Алексей ([email protected])

Какой прибор (реле) необходимо приобрести для подключения водонагревателя (2кВ) для управления через Salus It500? Если можно с конкретным наименованием. Спасибо.

Здравствуйте, Алексей.
Спасибо за обращение.
При подключении реле RM 16A к приёмнику iT500 можно увеличить резистивную нагрузку до 3.5 кВт.

Алексей ([email protected])

22 мая 2018. Salus it500. Интернет провайдер – Мегафон. Объясните пожалуйста что происходит? И когда возобновится возможность управления системой через интернет?

Здравствуйте, Алексей.

По причинам, не зависящим от производителя, удалённое управление вашими устройствами через интернет может быть временно недоступно. Просим с пониманием отнестись к данной проблеме. Мы выполняем все возможные и доступные действия, чтобы вернуть возможность удаленного управления работой устройств в течение ближайших дней. По мере необходимости продолжим наши действия до восстановления полной функциональности устройства. Будем держать Вас в курсе, актуальную информацию будем отправлять Вам по электронной почте. Одновременно, хотим проинформировать, что во время отсутствия функции управления устройством через интернет, само устройство в локальном режиме работает корректно, по тем программам и настройкам которые Вы можете задать на самом устройстве.

Благодарим вас за понимание.

Виктор ([email protected])

Добрый день! Приобрёл it 500. Большую часть времени прибор недоступен для управления через интернет. Подскажите, что нужно сделать.

Здравствуйте, Виктор.
Спасибо за обращение.
Проблема связана с iP-адресом, которая в ближайшее время будет исправлена специалистами компании.

Александр ([email protected])

Добрый день! Есть термостат salus HTR230 и газовый котел бош 4000. Подскажите пожалуйста на какие контакты в термореле подключать провода от котла? В котле я понимаю удаляется перемычка и туда сажается кабель двухжильный вместо перемычки, а вот именно в термостате не пойму куда сажать. Есть колодка на 2 контакта фаза вход и выход на сервопривод, есть на три контакта ноль и выход с него на насос и таймер. В инструкции не совсем понятно ,нарисован заведенный кабель и посажен конец на фазу и второй конец на ноль, то ли это входное питание на реле, то ли это как раз кабель с котла вместо перемычки? Не могли бы подробнее объяснить тонкости подключения, конкретно на какие клеммы сажать кабель?

Здравствуйте, Александр.
Спасибо за обращение.
Для подключения термостата HTR230 к котлу Bosch5000 необходимо использовать промежуточное силовое реле, например RM-16A. Подключить питание 220В к термостату и реле на клеммы L и N. Управляющий сигнал термостата(клемма со стрелкой) соединить с клеммой SL реле. Клеммы котла ТН1 и ТН2 освободить от перемычки и соединить с клеммами реле NO и COM.

Максим ([email protected])

Можно ли термоголовку TRV 10 RF применять в других системах управления по протоколу Zigbee, а конкретно с контроллером MPM-…… SmartStruxure Lite

Здравствуйте, Максим.
Спасибо за обращение.
Нельзя, т.к. оборудование серии iT600 можно использовать только со шлюзом UGE600 и приложением SALUS SmartHome.

Юрий ([email protected])

Здравствуйте! Приобретён терморегулятор Salus RT300 необходимо им управлять насосом водяного тёплого пола. Могу ли я дооборудовать терморегулятор выносным датчиком вашего производства FS300 для корректной работы устройства?

Здравствуйте, Юрий.
Спасибо за обращение.
Ограниченный диапазон температур и отсутствие контактов для подключения внешнего датчика FS300 не позволяют использовать термостат RT300 для управления насосом напольного отопления по температуре пола. Рекомендуем установить регулирующий клапан, например ESBE VTA370 на поддержание температуры тёплого пола и использовать термостат RT300 для управления насосом по температуре воздуха в помещении или заменить на термостат Salus VS30W или ERT30UP и датчик FS300. Приобрести оборудование можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке: https://www.termoclub.ru/about/regionalnaya-set-gde-kupit/?city_id=576

иван ([email protected])

Здравствуйте! Уменя htr 230 20. Подскажите, как подключить его к котлу Proterm Pantera или Ariston CARES X 24.Спасибо!

Здравствуйте, Иван.
Спасибо за обращение.
При подключении термостата Salus HTR230 20 к настенным газовым котлам Protherm Pantera или Ariston CARES X 24 требуется использовать «посредника» – силового реле.
Например силовое реле RM16A.
Для подключения используйте схему 1 инструкции. В котле необходимо снять перемычку на колодке регуляторов, например для Protherm колодка X17.
Приобрести реле RM16A можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке: http://www.termoclub.ru/about/regionalnaya-set-gde-kupit/

Юрий ([email protected])

День добрый. Расскажите поподробнее об управлении ГВС. Был куплен salus it500 к одноконторнуму котлу Viessmann 100w на сухих контактах. На ГВС был установлен циркуляционный насос. Каким образом будет регулироваться температура ГВС, если термостат регулирует только время и периодичность включения насоса?

Здравствуйте, Юрий.
Спасибо за обращение.
Контроль ГВС в iT500 подразумевает включение загрузочного насоса или насоса рециркуляции водонагревателя по времени на 3 периода в сутки.

Александр (Gipnoo@gmail. com)

Добрый день. Необходима схема подключения промежуточного реле RM-16 к IT-500 для безпотенциального подключения котла и потенциально подключения 1 насоса. За ранее благодарю.

Здравствуйте, Александр.
Спасибо за обращение.
На указанный адрес электронной почты выслана схема подключения приёмника iT500 с котлом и насосом.

Максим ([email protected])

Здравствуйте! Использую Salus IT500. Недавно подключил датчик управления второй отопительной зоной IT300 (с использованием насоса). Однако, когда необходим обогрев только 2ой зоны (без 1ой зоны), контроллер запускает насос, но не запускает котел. Свидетельствует ли это о неисправности IT500RX или о некорректной схеме подключения? Либо это нормальная работа и 2ая зона может обогреватся исключительно при работе 1ой зоны? (тогда не понятно зачем контроллер запускает насос)

Здравствуйте, Максим.
Спасибо за обращение.
Не корректное использование термостата iT500, т. к. происходит управление двух зон за неравноценным оборудованием. Рекомендуем управлять двумя зонами нагрева без управления котлом. Например циркуляционными насосами и клапанами контуров отопления.

павел ([email protected])

Здравствуйте. У меня salus it500 подскажите как подключить беспотенциально котел и потенциально два насоса. Чтобы контроллер безпотенциально подключался к котлу и запускал горелку и одновременно насос отопительного контура а насос номер два работал на ГВС по временной программе. Если возможно схему подключения. Зарание спосибо.

Павел, здравствуйте.
Спасибо за обращение.
Для подключения беспотенциального(сухого) контакта котла и потенциальных контактов для циркуляционных насосов отопления и ГВС рекомендуем использовать промежуточное реле RM-16A компании Salus, которая развяжет электрическую схему. Схема подключения дополнительно будет выслана на Ваш электронный адрес. Приобрести промежуточное реле RM-16A можно в ближайшем магазине торговой сети Термоклуб. Контактные данные магазинов доступны по ссылке:http://www.termoclub.ru/contacts/network/
Код позиции:0-07-0028

Представтесь (*):

Ваш Email (*):

Ваш вопрос:

Звездочкой (*) отмечены поля, обязательные для заполнения.

Я согласен с соглашением

Подключение комнатного термостата к газовому котлу: инструкция по установке терморегулятора

Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.

Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.

В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.

Содержание статьи:

• Преимущества использования термостата в отоплении
• Типы терморегуляторов для газовых котлов
• Общие принципы подключения термостата
  • Подключение механического термостата
  • Монтаж электронного терморегулятора
  • Как подключить беспроводной термостат?
• Выводы и полезное видео по теме

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью , а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

• устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
• решает проблемы тактования газового котла – частого включения и выключения;
• облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к осуществляется с учетом таких основных критериев:

• функциональность;
• точность регулировки;
• стоимость терморегулятора;
• простота использования и монтажа.

По функциональности различают:

• простые термостаты — помогают поддерживать заданную температуру в доме;
• беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
• программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
• с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
• С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в .
• С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта . Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только , но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Выводы и полезное видео по теме

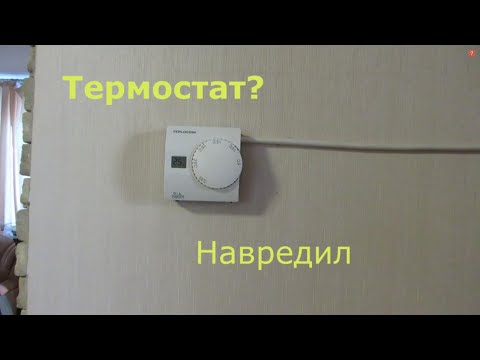

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

Как подсоединить терморегулятор к котлу, как его подключить и настроить на правильную работу в газовых и твердотопливных моделях

• Установка и подключение терморегулятора
• Регулировки
• Преимущества использования регулятора температуры
• Функциональность и выбор устройства
• Baxi (Бакси)
• Иммергаз
• Vailant (Вайлант)
• Протерм
• Аристон
• Бош

Установка и подключение терморегулятора



Современные производители котлов и различных систем отопления комплектуют свои изделия беспроводными портами либо разъемами для дополнительного подключения датчиков температуры.

Существует два основополагающих варианта подключения термодатчика:

• через кабель регулятора;
• при помощи клеммы, расположенной на самом отопительном оборудовании.

Узнать о том, как подсоединить терморегулятор к котлу можно легко узнать из прилагаемой к устройству инструкции по эксплуатации, найдя соответствующий раздел с подробным описанием схемы монтажа.

Существуют некоторые общие практические правила и требования, как установить регулятор температуры вне зависимости от его функционального набора. Следует четко помнить, что корректное действие всей системы отопления напрямую зависит от охлаждения и/или нагрева самого термоэлемента.

Быстрота его реагирования находится в прямой зависимости от скорости температурных изменений. Поэтому становится очевидным, что если термодатчик заблокирован какими-либо предметами, то он будет с задержкой реагировать на изменение температурных параметров в помещении, а его показатели станут недостоверными.

Установка терморегулятора на котел отопления



Как показывает практика, устанавливать терморегулятор следует:

• вдали от любых электроприборов, чтобы свести к минимуму действие на датчик исходящих от них тепловых потоков;
• обеспечить свободный доступ воздуха к самому прибору;
• избегать нежелательного закрытия терморегулятора тяжелыми шторами либо предметами мебели;
• в наиболее прохладных помещениях, особенно в тех, где люди проводят большую часть своего времени;
• в местах, где нет прямых солнечных лучей;
• в точках, недоступных для сквозняков;
• на высоте полутора метров от пола, так как холодный воздух всегда концентрируется внизу, а теплый неизменно поднимается вверх помещения, данное правило особенно актуально, если установлены теплые полы.

Данные рекомендации необходимо соблюдать, чтобы избежать ложных срабатываний термодатчика, что приведет к общей некорректной работе всей системы в целом.

Регулировки

После того, как удалось подключить терморегулятора к котлу отопления необходимо провести соответствующие настройки установленного оборудования. В комплект любого изделия входит инструкция по эксплуатации, в которой подробнейшим образом описан план и действия по настройке, которым следует тщательно следовать.

Только так можно организовать корректную настройку терморегулятора, тем самым создав комфортный и благоприятный температурный режим в помещении. На внешних панелях большинства устройств расположены различные реле и кнопки, с помощью которых можно провести соответствующие регулировки.

Терморегулятор на электрический котел, как правило, может поддерживать два основополагающих режима: экономный и оптимальный. Первый понижает температуру воздуха до уровня, который наиболее благоприятен для спокойного и комфортного сна, а второй – поддерживает благоприятный температурный режим в дневное время.

Практически настроить термодатчик твердотопливного котла можно, если последовательно соблюдать следующие рекомендации:

• разжечь котел;
• открыть дверцу для свободного доступа воздуха, ни в коем случае не присоединяя к цепочке;
• ослабить расположенный на регулировочной рукоятке фиксатор;
• правильно выставить рукоятку в положение, соответствующее необходимому температурному режиму;
• затем следует внимательно проследить за терморегулятором, когда сила разогрева достигнет нужной температуры надо присоединить к заслонке цепной привод, но дверца должна остаться приоткрытой на 2-3 мм;
• завершающий этап – закрепление винта-фиксатора.

После первоначальных регулировок специалисты советуют проверить работу оборудования в различных температурных режимах, вплоть до максимального.

Преимущества использования регулятора температуры

Грамотный монтаж и регулировка термостата отопительного котла дает множество преимуществ.

Среди них основополагающими можно назвать:

• экономия газового топлива до 50-60%, если правильно выставить температурный режим;
• аналогичная ситуация с электрическим оборудованием, при правильных настройках котел работает в режиме сглаживания скачков в сети напряжения, а также на сокращения потерь при сопротивлении;
• использование терморегулятора способно на значительный период продлить срок службы основного оборудования;
• термодатчик избавляет от необходимости частой регулировки температуры, достаточно единожды поменять показания, выставив их на определенный уровень, и в помещении будет комфортная обстановка;
• температурный регулятор любой модели котла способен обеспечивать круглосуточное, в автоматическом режиме контроль за работой оборудования, что позволяет равномерно обогревать помещение;
• большинство моделей термодатчиков можно устанавливать как при самом монтаже котла, так и уже в устроенное оборудование;
• современные модели термодатчиков выглядят достаточно компактно, а потому могут организованно вписаться практически в любой интерьер.

Функциональность и выбор устройства

Современные производители предлагают огромный выбор терморегулятор для различных котлов отопления. Все они различаются степенью своей функциональности и набором определенных опций, поэтому простому обывателю бывает затруднительно сделать правильный выбор. Далее будут рассмотрены одни из самых популярных моделей термостатов для отопительных котлов.

Baxi (Бакси)

Данный производитель кроме основной своей деятельности – изготовления отопительного оборудования, занимается также выпуском дополнительных аксессуаров к нему. Среди множества производимых девайсов отдельного внимания заслуживают термостаты Baxi (Бакси).

Они позволяют поддерживать заданную температуру и обеспечивают круглосуточный комфортный климат. Если такой термостат установить в паре с одним еще аксессуаром – датчиком уличной температуры, то работа котла станет намного эффективней из-за разницы уличного и комнатного температурного микроклимата.

Иммергаз

Известная итальянская фирма выпускает комнатные программаторы обеспечивают экономный режим работы отопительного оборудования. Ими можно управлять как вручную, так и дистанционно. Еще термостаты Иммергаз называют еще недельными, так как он позволяет задавать различные температурные режимы как на выходные, так и на рабочие дни.

Принцип действия основывается на температуре подачи самого теплоносителя, циркулирующего в отопительной системе, а задается на дисплее управления. При этом сам котел поддерживает необходимую температуру посредством включения либо выключения горелки посредством моделирования мощности в нужных диапазонах. Термостаты данного бренда позволяют отключать режим нагрева отопительных батарей даже при повышении на полградуса от заданной температуры.

Vailant (Вайлант)

Данный температурный регулятор предназначен для автоматического обеспечения приемлемой для помещений температурой в диапазоне до 35⁰С. Возможен вариант недельного программирования.

При этом сам термодатчик Vailant (Вайлант) может быть расположен в любой части помещения, даже в подвале, но это никак отрицательно не сказывается на функциональности самого оборудования.

Протерм

Модельный ряд комнатных термодатчиков данного производителя содержит в себе как простое в обслуживание оборудование, так и более сложные программаторы. Установка того или иного регулятора Протерм полностью зависит от технических возможностей самого котла, более мощное оборудование может выдавать температуру до +35⁰С. Любая категория продукции этой фирмы гарантирует плавную и бесперебойную работу любого отопительного оборудования.

Аристон

Несмотря на богатый ассортимент, представленный на рынке отопительных приборов, неизменной востребованностью уже многие десятилетия пользуются терморегуляторы известного итальянского бренда Аристон, применяемы для оснащения любых видов котлов.

Такие датчики можно запрограммировать как на недельный, дневной и даже почасовой режим работы, что дает не только эффективную экономию, но и значительно продлевает срок эксплуатации самого оборудования.

Бош

Данные термодатчики подходят как для одноконтурных, так и для двухконтурных котлов. Имеют интуитивно понятное, простое меню управления. Есть дополнительный режим – «отпуск» с возможностью указания даты начала и окончания отсутствия людей в помещении.

Кроме терморегуляторов Бош, а также вышеперечисленных брендов, похожими функциональными особенностями обладают такие датчики температуры, как регуляторы Висман, Феролли,Эван и Зота.

Многолетняя практика производства и применения терморегуляторов показывает, что расходы на его приобретение легко компенсируются при эксплуатации котла даже в максимальном режиме уже в течении четырех или пяти лет. Это достаточно убедительный факт, обеспечивающий в дальнейшем перспективу финансовой экономии, учитывая постоянно растущие тарифы на отопление.



электрические схемы и правила установки

Даже самый роскошный интерьер и привлекательный декор не порадуют домочадцев, если им придется страдать от сырости и холода. Согласитесь, комфортная температура – ​​главный залог комфорта. Поэтому установка газового котла Protherm становится залогом полноценного благоустройства квартиры или дома. Но как это сделать правильно и можно ли сделать самому?

В этой статье будет подробно рассказано об особенностях монтажа котлов, о нюансах и схемах подключения моделей популярных марок. Только при соблюдении норм и требований при монтаже газовое оборудование марки долгие годы служит без перебоев, обеспечивая теплом каждый дом.

Содержание статьи:

• Особенности монтажа газового оборудования Protherm
  • Общие требования к установке котла
  • Марка настенных газовых котельных линий
  • Серия напольных газовых котлов Protherm
• Схемы и этапы подключения настенный котел
  • Этап №1 – знакомство со схемой монтажа
  • Этап №2 – навешивание оборудования на стену
  • Этап №3 – монтажные работы
  • Этап №4 – подключение котла к электросети
• Тонкости настройки и эксплуатации котла
• Выводы и полезное видео по теме

Особенности монтажа газового оборудования Protherm

Монтаж газового котлы Протерм, как и установка любого отопительного оборудования, имеет свои особенности. В зависимости от типа котла потребителю придется учитывать некоторые нюансы, влияющие на безопасность эксплуатации и энергоэффективность оборудования.

Общие требования к установке котла

При установке настенных газовых котлов Protherm необходимо соблюдать минимально допустимое расстояние между котлом, потолком и полом. При монтаже котла к потолку должно оставаться не менее 50 см, до пола – 80 см.

Если стена, на которую устанавливается котел, выполнена из горючих материалов, она должна быть дополнительно оборудована металлическим листом толщиной не менее 3 мм.

Предварительно стоит обратить внимание на проводку. Кабель, от которого будет питаться котел Протерм, должен быть протянут без перегибов и заломов. Учтите, что проводка обеспечит работу только газового оборудования, к ней невозможно подключить другое оборудование. Предоставлять .

На схеме показана типовая схема заземления газового котла. Цепь заземления может быть оборудована самостоятельно

После распаковки промыть трубы перед установкой, чтобы удалить пыль из всех полостей. Грязь может забить систему котла Protherm, поэтому необходима предварительная очистка.

Если выбор пал на модель тяжелого пола, то в месте установки рекомендуется сделать стяжку или уложить бетонные плиты. Важно, чтобы готовая площадка была выставлена ​​строго по уровню. Мы привели дополнительные технические нормы и требования по установке напольных котлов.

Если модель требует подключения к дымоходу, обязательно проверьте тягу перед подключением к системе. Дополнительно стоит полностью осмотреть проходимость дымохода, прочистить его шахту.

Газовые агрегаты словацкой фирмы различаются по типу установки и мощности:

1. Настенные котлы имеют меньшую мощность, но значительно дешевле. При этом характеристики технологии позволяют полноценно отапливать частный дом.
2. Напольные газовые котлы Protherm имеют большую производительность, стоят дороже, занимают значительно больше места при установке. Перед установкой может потребоваться заливка отдельного фундамента. Поэтому среди домохозяйств модели менее популярны, но все же пользуются спросом у владельцев больших домов.

Ниже мы более подробно рассмотрим популярные серии и модели газовых котлов.

Настенные газовые котлы марки

Благодаря привлекательной цене и относительной компактности настенные котлы пользуются большим спросом. Protherm выпускает несколько линеек оборудования для создания эффективной системы отопления в частном доме или квартире в многоэтажном доме.

В офисах официальных представителей Вы можете в комфортных условиях ознакомиться с линейками продукции завода, ознакомившись с техническими характеристиками и получив при необходимости профессиональную консультацию

Три линейки востребованы на внутреннем рынке.

1. Пантера Серия включает шесть серийных моделей мощностью 12-35 кВт с маркировкой КТВ, КОВ и КТО. Серия КТВ оснащена системой принудительной вытяжки, поэтому подходит для помещений без дымохода. Модели серии КОВ подключаются к дымоходу с естественным выходом.

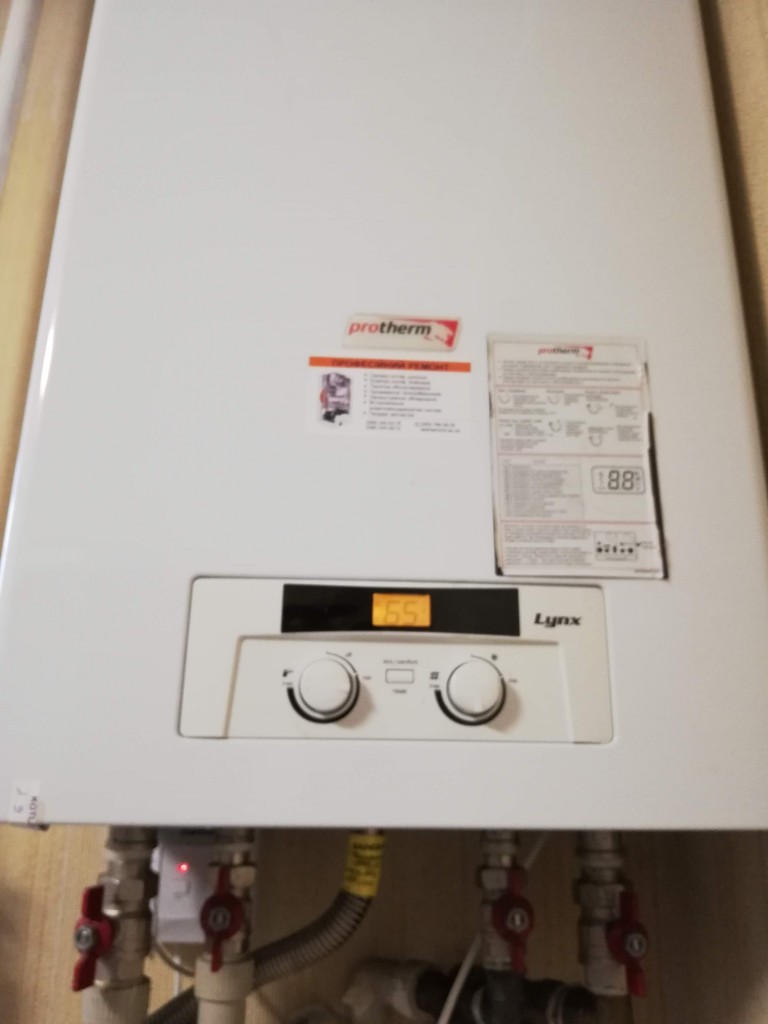

2. Модельный ряд котлов “Рысь” представлен тремя моделями мощностью 24 и 28 кВт с принудительной системой дымоудаления.
3. Котлы двухконтурные “Гепард” 23 кВт включают модели 23 МОВ и 23 МТВ. Модификации отличаются отводом продуктов сгорания: при 23 МОВ он происходит естественным путем, при 23 МОВ – принудительно.

Агрегат следует выбирать, исходя из его потенциальной производительности, отапливаемой площади, требований к установке.

Серия напольных газовых котлов Protherm

Изделия для напольного монтажа обладают серьезной мощностью, поэтому используются для обогрева больших помещений с высоким уровнем теплопотерь.

Три популярные линейки оборудования Proterm отлично справляются со своей задачей и имеют свои особенности, которые следует учитывать при установке.

Котлы “Медведь” и “Гризли”

Напольные котлы с чугунным контуром отопления различаются по своим характеристикам.

Напольные модели Протерм больше подходят для обогрева производственных помещений. Однако это оборудование можно установить дома.

Каждая из моделей имеет свои функциональные особенности.

1. Линейка KLZ характеризуется КПД 90-92% и мощностью 20-50 кВт. Устройства оснащены встроенным бойлером на 90 литров и системой электроподжига.
2. Одноконтурные модели серии КЛОМ имеют КПД около 92% и предусматривают подключение емкости.
3. Линейка ПЛО, как и КЛОМ, позволяет дополнительно интегрировать в систему бойлер. Мощность оборудования 20-60 кВт, позволяет нагревать теплоноситель до 90 градусов.
4. Технология ТЛО объединяет одноконтурные модели мощностью 20-50 кВт, оснащенные одноступенчатой ​​атмосферной горелкой. Выход дымовых газов естественный.

Еще одна область промышленного применения, отличающаяся от «Медведя» большей мощностью (65-150 кВт) и видом потребляемого топлива. Оборудование работает исключительно на природном топливе. Котлы оснащены ступенчатой ​​горелкой, системой естественного дымоудаления и электроподжигом.>

Котлы напольные “Бизон”

Промышленные напольные котлы с двухходовым газоходом с реверсивным пламенем изумительной мощностью от 70 до 3500 кВт могут работать как на природном газе, так и на жидком топливе. При достаточно умеренном расходе устройства имеют КПД примерно 92%.

Но прежде чем подключить напольный газовый котел Protherm серии Бизон, следует позаботиться об обустройстве теплоносителя.

Подробная схема принудительной циркуляции теплоносителя наглядно рассмотрена на схематическом чертеже. На чертеже показана необходимость установки циркуляционного насоса

Подключение оборудования довольно сложное, но повышенная мощность полностью оправдывает все затраты на установку и обслуживание агрегата.

Схемы и этапы подключения настенного котла

Монтаж газового оборудования должен производиться специалистом. Однако схема подключения настенного газового котла Protherm должна быть доступна и понятна рядовому пользователю. Поскольку серия «Пантера» является наиболее популярной благодаря быстрому нагреву воды по технологии «Аквафаст» и возможности установки оборудования в помещении без дымохода, рассмотрим тонкости подключения котлов на примере серии КТВ.

Этап №1 – знакомство со схемой установки

В первую очередь необходимо внимательно рассмотреть конструктивные особенности модели и схему установки. Вся эта информация содержится в руководстве пользователя, прилагаемом к оборудованию.

Устройство самого оборудования показано на схеме ниже.

Подробная схема устройства настенного котла Протерм приведена в каждом руководстве производителя

Перед непосредственным монтажом необходимо тщательно продумать разводку всех труб.

Схема установки описана ниже.

Такой котел может стать центром всей индивидуальной системы отопления и водяного отопления, примерная разводка в которой представлена ​​на данной схеме

Этап №2 – подвес оборудования на стену

После проверки комплектности поставки и выбора помещение для установки, отвечающее требованиям безопасности, можно использовать монтажный шаблон, определяющий места для сверления отверстий.

Но сначала нужно убедиться, что выбранная стена способна выдержать нагрузку и вес изделия, а купленный крепеж можно использовать на конкретном материале поверхности.

Принцип монтажа газового котла показан на схеме.

Газовые котлы Протерм вешаются на стену стандартным способом, как и другие настенные газовые модели

Этап №3 – монтажные работы

Основные монтажные работы проходят в несколько этапов.

1. Соединение резьбовое обжимное из комплекта устанавливается на газопровод.
2. Затем проверяется, достаточно ли объема встроенного расширительного бачка. Если его мощности недостаточно, конструкцию следует оборудовать дополнительным расширительным баком, установив его на обратке системы отопления, как можно ближе к котлу.
3. При необходимости установки дополнительного бака также необходимо установить .
4. Перед установкой все линии подачи необходимо тщательно промыть.
5. Трубопровод холодной воды оборудован запорной арматурой и обратным клапаном.

После этого можно проверить газовый счетчик: этот узел должен быть рассчитан на пропуск расчетного расхода газа. Если счетчик соответствует заданным характеристикам, можно подключать газовую систему к подающему или обратному трубопроводу системы отопления. Этот процесс наглядно показан на схеме.

Подключение газовой системы к котлу требует особой осторожности и соблюдения всех норм безопасности. Эти действия должен проводить представитель газовой службы со специальным допуском.

Горячая и холодная вода, а также бак для горячей воды и сливной шланг подключаются в соответствии со следующими стандартами.

Подключение горячей и холодной воды показано на схеме в инструкции к котлу Protherm (схема 1). Визуальное подключение сливного шланга показано на рис. 2.

Далее подключаем систему отвода продуктов сгорания. Котел КТВ, на примере которого мы рассматриваем процесс монтажа, оснащен закрытой камерой сгорания. Воздух стравливается и нагнетается в него через коаксиальную систему, для чего в конструкции предусмотрен турбокомпрессор со встроенным вентилятором.

Производитель предлагает несколько способов, среди которых можно выбрать наиболее подходящий вариант. Главное в этом случае – следить за тем, чтобы конденсат стекал за пределы системы или в специально установленные конденсатосборники.

Этап №4 – подключение котла к электросети

Питающая линия для подключения котла должна иметь автоматический выключатель.

Газовый котел подключается обычным способом:

1. Соединительные провода прокладываются через кабельный ввод и укорачиваются до приемлемой длины.
2. На кабель, освобожденный от изоляции и оплетки, навинчивается соответствующая вилка.
3. Когда все жилы надежно вставлены в клеммы штекера, сам штекер устанавливается в соответствующее гнездо на плате.
4. В конце все кабели должны быть закреплены специальными хомутами.

С такими манипуляциями справится любой толковый мастер. Однако монтажные работы, проводимые сертифицированным специалистом, более безопасны и соответствуют требованиям производителя.

Тонкости настройки и эксплуатации котла

Для создания оптимально комфортного микроклимата в доме любой котел от Протерм нуждается в настройке. Автоматизация моделей позволяет полностью адаптировать работу прибора под свои нужды и предпочтения и самостоятельно регулировать температуру в каждой комнате.

Итак, “электронный мозг” котла дает возможность:

• диагностировать неисправности, сохранять в памяти последние 10 ошибок;
• регулировать уровень пламени в горелке благодаря датчику температуры;
• автономный запуск системы отопления;
• контролировать показания температуры;
• полное отключение котла за счет предварительных настроек в аварийной ситуации или при необходимости и т.д. В целях безопасности при эксплуатации настройку следует доверить мастеру.

  Protherm стремится поддерживать свое оборудование и навыки мастеров. Поэтому часто специалисты проходят официальную сертификацию от производителя

  Для повышения КПД газового котла стоит ознакомиться с рядом тонкостей его эксплуатации.

  Есть определенные нюансы, понимание которых полезно каждому владельцу котлов Protherm:

  1. Более точно контролировать температуру теплоносителя можно на газовом котле.
  2. Термостат, подключенный к датчику температуры в помещении, также позволит вам легко установить необходимую температуру в конкретном помещении.
  3. Если давление в блоке Protherm немного упало, восстановить его уровень можно с помощью стандартного перезапуска котла.
  4. Для того, чтобы максимально заполнить бак охлаждающей жидкости, первый пуск системы необходимо выполнить с максимально возможной установленной температурой.
  5. При падении КПД котла необходимо исключить наличие копоти и накипи, провести диагностику системы на отсутствие воздушных пробок. Нелишним будет также установить ограничитель тяги. Рекомендуем ознакомиться с лучшими.
  6. При постоянно недостаточном давлении в системе отопления требуется .

  Эти тонкости позволят оптимально настроить работу сложного оборудования.

  Выводы и полезное видео по теме

  Нюансы подключения турбированного котла Protherm подробно описаны профессиональным мастером в коротком и понятном видео:

  Система отопления с котлами Protherm надежна и долговечна. Настенное оборудование имеет привлекательный дизайн и интуитивно понятно в управлении: вся информация выводится на дисплей, благодаря чему можно легко контролировать каждый этап работы оборудования. Газовый котел, установленный специалистами с соблюдением норм эксплуатации, порадует своих владельцев стабильной работой и комфортным микроклиматом.

  Хотите дополнить наш материал полезными советами по установке котла? Или расскажите о проблемах, с которыми вы столкнулись, решив самостоятельно подключить газовое оборудование? Пишите о своем опыте, участвуйте в обсуждениях — блок комментариев расположен ниже.

  Подключение протерм котла к отоплению. Двухконтурный электрокотел Протерм: модельный ряд и преимущества

  Монтаж электрокотлов Протерм Скат, установка Протерм Скат

  Монтаж электрокотлов Протерм СКАТ в Москве




  Настенный 1-контурный электрокотел Протерм Скат предназначен для нужд теплоснабжения частных домов, квартир и офисов. Установки теплогенерации различаются:

  • – электрические котлы стильного дизайна;
  • – нет необходимости подключения к газоходу и газопроводу;
  • – возможность подключения 3-х фазного источника питания;
  • – простота обслуживания и эксплуатации;
  • – высокая эффективность на протяжении всего эксплуатационного периода;
  • – экологичность;
  • – бесшумность;
  • – возможность быстрой регулировки.

  Особенностью устройств для выработки тепловой энергии Протерм Скат является высокая функциональность, обеспечивающая отключение тепловой установки при прекращении подачи электроэнергии и возобновление работы при подаче питания с сохранением всех заданных настроек. Настройки отображаются на эргономичном дисплее, которым оснащен котел.

  Теплообменники Protherm Skat обладают большими возможностями, первоначальная настройка которых происходит при вводе в эксплуатацию, а в дальнейшем может быть изменена пользователем при необходимости:

  • – регулировка температуры теплоносителя осуществляется на панели тепловой установки;
  • – осуществляется наладка работы тепловых пунктов при индивидуальной системе отопления;
  • – возможна установка дистанционного управления электроснабжением от тарифного счетчика;
  • – возможна установка датчиков комнатного термостата и уличного датчика t для управления автоматическим электрокотлом.

  Наличие на складе

  1. При покупке оборудования и заказе установки Вы получаете скидку -10% на работу! 2. При покупке оборудования, заказе монтажа, пуско-наладки и заключении договора на сервисное обслуживание Вы получаете дополнительный экстренный вызов бесплатно (круглосуточно)!

  Перечень котельных работ и ориентировочные цены

  №	Наименование работ	Цена, руб)
  Настенные котлы
  1	Установка настенного котла с подключением к существующей системе*	7500
  2	Установка и установка фильтра грубой очистки для системы отопления (с запорными кранами)	3000
  3	Монтаж и подключение горячего водоснабжения (одноточечное)**	3800
  4	Монтаж и подключение канализации (одна точка)**	2800
  5	Сборка и подключение одного распределительного шкафа**	5600
  6	Монтаж и подключение системы отопления (одна точка)**	4300
  7	Монтаж электроснабжения котельной**	4000
  8	Монтаж коаксиального дымохода с дыроколом	3000
  9	Монтаж дымоходов из нержавеющей стали диаметром до 160 мм дымохода до 2 п. м.	2000
  Газовые водонагреватели
  1	Монтаж газового водонагревателя	4000
  2	Шеф-монтаж газового водонагревателя	3000
  Напольные котлы с атмосферной горелкой
  1	Установка напольного котла до 40 кВт	11 500
  2	Установка напольного котла до 60 кВт	14 800
  3		20 000
  4	Установка напольного котла до 150 кВт**	торг
  5	Настройка группы безопасности котла	2000
  6	Установка и подключение насосного агрегата	4500
  7	Установка и подключение бойлера до 400 л	8500
  8	Монтаж и установка расширительного бака ГВС	3500
  9	Установка группы безопасности котла и рециркуляционного насоса	2500
  10	Штробление стен 1 рабочий день*	10 000
  Напольные котлы с воздушной горелкой
  1	Установка напольного котла до 100 кВт	25 000
  Котлы электрические
  1	Установка электрокотла с подключением к существующим трубам и электроснабжению	7500
  Демонтаж оборудования
  1	Простой демонтаж котла (полипропилен/металлопластик)	5000
  2	Сложный демонтаж (стальная обвязка)	10 000

  * Цена на установку настенного котла указана исходя из простой его установки на существующие трубопроводы, дымоход, без необходимости замены или установки дымохода, арматуры и другого оборудования, необходимого для функционирования котла.

  **Цены указаны ориентировочно, точная стоимость монтажа котельной формируется после осмотра объекта с учетом индивидуальных пожеланий заказчика.

  Наши услуги

  Для долговременной и эффективной работы электроустановки «Протерм Скат» для выработки тепловой энергии необходимо, чтобы монтаж и монтаж производились сервисными мастерами, имеющими специальное образование, профессиональные знания и практический опыт.

  Компания «Аякс Термо» предлагает полный комплекс услуг по подбору электрокотлов для индивидуального отопления, монтажу и наладке теплообменников Protherm Skat.

  • – Специалисты компании подключат котел отопления к сети переменного тока.
  • – Регулировка t теплоносителя электрокотла.
  • – Наладка оборудования индивидуальной системы отопления заказчика.
  • – При необходимости установить и подключить дополнительный бойлер для нагрева воды.
  • – Настроить возможность управления работой электрокотла от уличного t датчика или комнатного термостата.
  • – Подключить стабилизатор напряжения для обеспечения безопасной работы электрооборудования.
  • – Настроить функцию защиты котла отопления от падения давления в системе, от замерзания или перегрева котла.

  Наша компания имеет значительный опыт монтажа и монтажа систем автоматического отопления и электрокотлов различной сложности. Привлекательная стоимость услуг, высокий уровень обслуживания, гарантийное и послегарантийное обслуживание – дополнительные преимущества сотрудничества с Ajax Thermo.

  1. 1. крепление Baxi
     2. установка Baxi MAIN

  Элементы сборки, установка и подключение электрокотла Скат Protherm

  Комплектующие котла Скат Protherm

  Насос

  Производитель – Wilo
  Питание – 230В/50 Гц
  Количество ступеней скорости – 2
  1-я ступень, об/мин – 2500
  2-я ступень, об/мин –

и вводе в эксплуатацию электрокотла Протерм Скат необходимо выполнить следующие действия:

ослабить крышку воздушного клапана насоса.

Ослабьте и отвинтите крышку вала ротора и с помощью плоской отвертки поверните вал.

Если при вращении вала ощущается достаточно заметное сопротивление, необходимо демонтировать моторную часть насоса.

После этого очистите весь статор или ротор насоса от загрязнений.

Перед снятием насоса Wilo необходимо убедиться, что выполнены следующие условия:

Температура воды в котловом агрегате достигла безопасного значения (40°C).

Котел выключен главным выключателем.

Закрыты входы и выходы отопительной воды.

Из котла слиты остатки воды.

Демонтаж насоса Wilo:

Отсоедините соединительный кабель, соединяющий насос с платой управления.

Снимите трубу отопительной воды, ведущую от насоса к теплообменнику.

Отсоедините трубку, ведущую к расширительному бачку.

Вытяните предохранительный зажим.

Ослабьте и отвинтите предохранительные винты насоса, расположенные в нижней части котла.

Слегка поверните насос по часовой стрелке, чтобы снять его.

Клапан предохранительный

При превышении максимально допустимого давления в котле Протерм Скат лишняя вода будет слита через предохранительный клапан. Давление срабатывания клапана – 3 бар. Выход предохранительного клапана должен быть оборудован подходящим сливом.

Если необходимо снять предохранительный клапан, выполните следующие действия:

Подождите, пока вода не остынет примерно до 40°C.

Отключить котел Скат Protherm от электрической сети.

Закрыть все вентили, расположенные под котловой установкой.

Отсоедините дренажную трубку от предохранительного клапана.

Слив воды из котловой системы через сливной кран.

Снимите фиксатор предохранительного клапана.

Датчики температуры отопительной воды

Датчики температуры – При необходимости замены снимите датчик вместе с фиксатором и вытащите оба разъема.

Аварийный термостат – 100 °C приводит к остановке работы котла – код ошибки F20 (разблокировать вручную). Аварийный термостат контура отопления находится на выходе воды из теплообменника котла.

Для его замены открутите винты, расположенные на держателе термостата, снимите термостат вместе с держателем и отсоедините оба разъема.

Датчик давления

Датчик давления используется для определения давления воды в котле (системе отопления). В случае нехватки ОВ в котле датчик давления передаст информацию на щит управления, который даст команду на его останов.

При повышении давления воды объем мембраны, несущей магнит, будет увеличиваться. Напротив магнита расположен датчик Галла, который изменяет входное напряжение на плате управления котла Протерм Скат в зависимости от изменения параметров магнитного поля. Изменение параметров магнитного поля зависит от изменения расстояния датчика Галла по отношению к положению магнита.

Перед снятием датчика давления необходимо перекрыть подачу отопительной воды и затем слить воду из агрегата с помощью сливного крана. Слегка потяните, чтобы отсоединить разъем датчика давления. С помощью плоской отвертки подденьте предохранительный хомут датчика давления. Снимите датчик давления, потянув его на себя.

Демонтаж теплообменника контура отопительной воды

Работы по демонтажу теплообменника:

Снимите боковые панели передней крышки и верхнюю крышку котлоагрегата.

Отсоедините провода ТЭНов от платы управления электрокотлом Скат Protherm и клеммной коробки и отсоедините заземляющий провод.

Отсоедините трубу подачи отопительной воды в нижней части теплообменника.

Снимите выпускную трубу отопительной воды в верхней части теплообменника.

Ослабьте, а затем отвинтите болты, расположенные вверху.

Слегка потянув вверх, вытяните теплообменник из котла.

Снятие нагревательных змеевиков

Демонтажные операции:

Снимите переднюю панель котла и его верхнюю или нижнюю крышку (в зависимости от того, какой элемент необходимо заменить).

Отсоедините провода соответствующего нагревательного элемента от платы управления и клеммной колодки, а также провод заземления.

Открутите нагревательный элемент от корпуса теплообменника ключом соответствующего размера против часовой стрелки.

Расширительный бак

Расширительный бак служит для выравнивания давления отопительной воды, объем которой увеличивается при нагреве. Расширительный бак электрокотла Протерм Скат рассчитан на максимальное количество воды в системе отопления – 90 литров (при температуре 75°С). Расширительный бачок расположен в задней части агрегата.

Перед заполнением системы отопления водой проверьте давление в расширительном бачке. Начальное давление в нем должно быть на 0,2 бара больше статической высоты водяного столба в системе отопления.

Заполнить систему отопления водой. Давление наполнения должно быть на 0,2–0,3 бар выше, чем давление воды в расширительном баке. Давление воды при заполнении системы проверяют по манометру на стороне подачи воды, холодной и после продувки системы.

Клапан наполнения расширительного бачка расположен в его верхней части. Если из заливного клапана расширительного бачка течет вода, это означает, что его мембрана повреждена. В этом случае требуется замена расширительного бачка.

Снятие расширительного бака:

Ослабьте и выкрутите винты, расположенные в верхней части рамы котла.

Ослабить и отвернуть гайку подводящего патрубка, ведущего к расширительному бачку.

Потяните вверх, чтобы снять расширительный бачок.

При обратной установке необходимо предоставить новые уплотнительные прокладки.

Электрокотлы Скат Protherm не имеют собственного байпаса, поэтому его рекомендуется устанавливать непосредственно в системах отопления.

Соединения котла не должны подвергаться нагрузке от труб системы отопления. Для этого необходимо точно соблюдать размеры концов всех присоединяемых труб как по высоте, так и по отношению к расстояниям от стены и взаимному расположению отдельных вводов и выводов по отношению друг к другу.

Электрокотел рекомендуется подключать к системе отопления таким образом, чтобы в случае необходимости ремонта котла отопительную воду можно было только сливать из него. При реконструкции, неблагоприятной планировке и т. д. котел можно подключить к системе отопления с помощью гибких шлангов, предназначенных исключительно для этой цели.

Используемые гибкие шланги должны быть как можно короче, защищены от механических и химических воздействий, а также от повреждений. До окончания срока службы или в случае потери способности надежно выполнять свои функции отработанные гибкие шланги подлежат замене.
новый.

Электрический котел Протерм Скат можно использовать для нагрева воды, поступающей в систему теплого пола. В этом случае необходимо подключить к котлу аварийный термостат для систем теплого пола (не входит в комплект поставки).

К клеммнику питания котла подключается аварийный термостат для регулирования температуры воды в системах теплого пола. Котельные установки обычно оснащены установленной на заводе перемычкой, замыкающей клеммы для подключения аварийного термостата для систем теплого пола. Перед подключением термостата перемычку необходимо снять.

Система отопления, по показаниям котельных приборов, должна быть заполнена водой не менее чем до достижения гидравлического давления в 1 бар (что соответствует гидростатической высоте 10-метрового водяного столба).

Если в эталонном помещении установлен комнатный термостат, необходимо, чтобы хотя бы на одном из расположенных там нагревательных змеевиков не был установлен термостатический клапан.

Для повышения теплового комфорта в помещении, где находится комнатный термостат, мы рекомендуем вообще не устанавливать термостатические головки на радиаторы.

Перед установкой нового котла Скат Protherm система отопления должна быть тщательно очищена. Перед котлом, а именно на трубопроводе обратки отопительной воды, рекомендуется установить отстойник. Поддон должен быть сконструирован таким образом, чтобы его можно было регулярно
очищать без необходимости слива большого количества отопительной воды.

Поддон можно комбинировать с фильтром, но фильтр с ситом сам по себе не является достаточной защитой. И фильтр, и поддон необходимо регулярно проверять и очищать.

Работы по установке электрокотла Протерм Скат:

Механическая конструкция котлоагрегата с насосом и комплектующими навешивается на рейку.

Крышку можно снять и закрепить на задней стенке винтами.

Для установки котла необходимо выбрать место, которое позволит проводить сервисные операции без больших препятствий.

Если котел установлен в открытой системе, уровень воды в системе отопления должен создавать давление 1 бар.

В системах отопления, оборудованных термостатическими клапанами, циркуляция воды может быть полностью закрыта, в этом случае необходимо установить байпасную трубу, не оборудованную термостатическим клапаном, или использовать байпас.

При установке передней панели убедитесь, что пластиковая рамка точно установлена ​​на место и что под каждый винт, фиксирующий переднюю панель, помещена заземляющая пластина.

Электрическое подключение котла Протерм Скат

Электрокотлы Скат Протерм предназначены для стационарного подключения к стационарной электропроводке. Он должен быть оборудован отключающим устройством – главным выключателем, у которого расстояние между разомкнутыми контактами не менее 3 мм для всех полюсов при соблюдении инструкции по вводу в эксплуатацию.

Перед установкой котла пользователь должен убедиться в наличии отдельной силовой проводки, включающей в себя главный выключатель системы отопления, предохранители, а также провести другие необходимые изменения внутренней проводки.

В случае, когда нет возможности подключиться к трехфазной электрической сети, котлы Протерм Скат мощностью 6 и 9 кВт можно подключить и к однофазной. Для этого используйте соединительную перемычку, поставляемую в комплекте с котлом.

С помощью соединительной перемычки контакты фазных проводов соединяются между собой на клеммной колодке, предназначенной для подачи питающего напряжения на блок.

Элементы платы управления котла Skat Protherm:

Подключение ТЭНов
– разъем К8
– разъем 1 (датчик давления, датчик температуры ОВ)
– разъем К5 (панель управления)
– разъем J3 (HDO)
– разъем К1
– разъем J1 (насос)
– разъем К2 (трехходовой моторный клапан)

При замене плат управления и плат связи электрокотла Протерм Скат необходимо соблюдать следующую последовательность:

Выключить котел и отключить его от электрической сети.

Отсоедините все разъемы, подключенные к платам BMU и AI.

Замена плат BMU и AI.

Вставьте разъемы на прежнее место и проверьте правильность подключения в соответствии с электрической схемой котла.

Подключить котел к электрической сети и включить его.

Проверить правильность выбора модели котла, при необходимости скорректировать.

Выйдите из сервисного режима и примерно через 1 минуту выключите и снова включите устройство.

Рис. 4. Схема подключения периферии

1 – кабель питания, 2 – электрокотел, 3 – комнатный термостат, 4 – клеммы для подключения котлов в каскаде (только для котлов серии 24 и 28 кВт), 5 – клеммы для подключения датчика NTC накопительного бака ГВС , 6 – реле разгрузки, 7 – клеммы для подключения внешнего датчика температуры, 8 – клеммы для подключения комнатного термостата

Рис.5. Схема подключения котлов Скат Protherm мощностью 6, 9, 12 кВт

1 – клеммы для подключения котлов к каскаду, 2 – клеммы для подключения датчика NTC накопительного бака ГВС, 3 – реле разгрузки, 4 – клеммы для подключения внешнего датчика температуры, 5 – клеммы для подключения комнатного термостата, 6 – щит управления, 7 – датчик температуры отопительной воды (ГВ), 8 – датчик давления (манометр) ТН, 9 – пульт управления, 10 – контактор 2, 11 – вспомогательные клеммы N, 12 – ТЭНы, 13 – блокировка, подключение аварийного термостата для систем теплого пола, 14 – дополнительная клеммная колодка 3 x 230/400 В перем. тока, N, PE, 50 Гц, 15 – контактор 1, 16 – насос, 17 – разъем для подключения трехходового моторного клапана, 18 – аварийный термостат, 19- соединение HDO

____________________________________________________________________________

____________________________________________________________________________

_____________________________________________________________ Электрокотлы

пользуются спросом у владельцев загородного жилья, жилых коттеджей и других негазированных строений. Они отличаются хорошей функциональностью и позволяют отапливать любые строения, не подключенные к газовым магистральным сетям. Типичным их представителем является электрокотел Протерм – это устройство от известного производителя, отличающееся качественной сборкой и достойными характеристиками.

Этот обзор мы решили посвятить электрокотлам Protherm. В нем скажем:

• О линейке Skat;
• О технические характеристики оборудования;
• О популярных моделях;
• Об отзывах пользователей.

Оборудование столь известного производителя действительно заслуживает отдельного упоминания, поэтому мы расскажем вам все, что знаем о котлах Протерм.

Особенности электрокотлов Протерм

Установив такой электроагрегат у себя в доме, вы делаете отличный выбор. Чем покупать технику сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя – производительность всей системы зависит от качества используемого котла . Кроме того, Protherm имеет большой опыт в производстве электронагревательного оборудования.

Есть только один состав- Скат.

Отопление дома, не подключенного к газовой магистрали, всегда большая проблема. Существующие на рынке электрокотлы либо имеют высокую стоимость, либо не могут похвастаться достаточным функционалом. При этом всегда обращайте внимание на небольшие и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Protherm готова предложить владельцам загородного жилья аналогичные решения, но с питанием от сети.

Электрические котлы Protherm – это уникальное решение, обладающее должным КПД. Их устанавливают как в жилых, так и в нежилых помещениях, правильно вырабатывая тепло. Они представлены единым модельным рядом под названием Скат – на выбор есть образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому они могут обогревать помещения площадью до 280 кв. м.

Какие хорошие?

• Простая одноконтурная конструкция – если вы любите простое и надежное оборудование, вам обязательно понравится продукция этого бренда;
• Широкий диапазон мощностей – есть возможность подобрать устройство, подходящее по мощности и по своей цене;
• Высокий КПД – КПД , по данным производителя, составляет 99,5% . Это означает, что практически вся потребляемая электроэнергия преобразуется в тепло без значительных потерь;
• Абсолютно бесшумная работа – даже если техника находится в спальне, она не будет мешать хорошему сну;
• Наличие точной регулировки температуры – создайте комфортную и уютную атмосферу в вашем доме;
• Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей напряжением 220 или 380 В;
• Простая установка – с установкой можно справиться самостоятельно, не прибегая к помощи специалистов.

Цены варьируются от 37 900 до 47 000 рублей – это официальная цена от производителя на апрель 2016 года. В некоторых других магазинах она может отличаться в большую или меньшую сторону (обычно в большую сторону). Но ничто не остановит вас от покупки электрокотла Протерм в официальном интернет-магазине – это самый экономичный и надежный вариант.

Стоимость оборудования может показаться высокой, но Protherm всегда отвечает за качество своей продукции.

Технические характеристики и внешний вид

Электрокотел Протерм впишется в любой интерьер благодаря небольшим габаритам и размещению на стене.

Как и положено хорошему оборудованию от известного бренда, электрические котлы Протерм заключены в аккуратные малогабаритные корпуса. Благодаря этому они могут вписаться в любой интерьер даже в самый изысканный. Размеры корпуса – высота 740 мм, глубина – 310 мм, ширина – 410 мм (размеры одинаковы для всего модельного ряда Скат). Внутри мы найдем все, что необходимо для работы системы отопления:

• Циркуляционный насос;
• Автоматический воздухоотводчик;
• Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки – достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к испытаниям.

Модели

мощностью 6 кВт и 9 кВт могут работать как от однофазной, так и от трехфазной сети. Более мощными являются трехфазные. Оборудование не боится скачков напряжения и не перегружает сеть — здесь предусмотрено ступенчатое увеличение мощности. Максимальный ток в цепи при работе ТЭНов до 50 А. Максимальное давление теплоносителя в системе 3 атм, температура до +85 градусов.

При подключении электрокотлов отопления Protherm к электрической сети убедитесь, что сечение проводов соответствует потребляемой мощности.

Схема питающих линий электрокотлов Протерм, а также их размеры.

Электрокотлы Protherm

оснащены удобными панелями управления. Это светодиодные индикаторы и жидкокристаллические дисплеи. Предусмотрены системы самодиагностики – коды ошибок выводятся на встроенные экраны. Термостаты используются для создания комфортной атмосферы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Популярные модели

Наиболее покупаемым является электрокотел Protherm Skat 9 KR 13. Используется для обогрева помещений площадью до 90 кв.м. м.

Как мы уже говорили, электрические котлы Protherm представлены единственной линейкой Скат. Поэтому все оборудование имеет схожие характеристики, отличаясь электрической мощностью и потребляемым током – все остальные данные идентичны, вплоть до габаритов и веса. Что касается самых популярных моделей, то это модели мощностью 9 кВт, 12 кВт и 21 кВт. .

Кроме того, в модельный ряд Скат входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт – максимальная площадь обогрева зависит от мощности (необходимо учитывать тепловые потери и возможность подключения котла учитывать в расчетах).

Инструкция по применению

При установке и настройке устройства необходимо соблюдать правила безопасности и использовать средства защиты. Котлы монтируются в сухом месте, вдали от легковоспламеняющихся конструкций, аварийных выходов, кондиционеров и других электроприборов. Не устанавливайте в местах, где вода может попасть на оборудование . Также не допускается эксплуатация в морозильных камерах.

Устанавливайте оборудование на сплошные стены с учетом веса. Трубы отопления должны укладываться ровно и без перекосов. Подключение к электросети осуществляется с помощью подходящих по сечению проводов, непосредственно к электрощиту, через дополнительные УЗО. Для защиты от ударов электрошоковое оборудование должно быть заземлено. Также нужно убедиться, что напряжение питания соответствует установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкциями.

Таблица для расчета необходимого сечения провода и номинала предохранителя в зависимости от мощности

В идеале установку должны проводить сертифицированные специалисты, но если следовать инструкции и соблюдать правила безопасности, ничего страшного не произойдет.

Во время работы оборудования необходимо следить за температурой в системе и реагировать на возможные ошибки. Если оборудование работает правильно, пользователи могут только установить желаемую температуру. Выбор температуры отопительного контура и температуры наружного аккумулирующего котла (при наличии) осуществляется с помощью кнопок на панели управления – контроль параметров и ошибок осуществляется с помощью ЖК-дисплея.

Если нет возможности подключиться к газовой сети, а отопление на твердом топливе недоступно, то альтернативным способом обеспечения дома теплом становится электрический котел. Эта статья познакомит читателей с электрокотлами Протерм Скат, а также проинструктирует, как их запустить.

Котлы электрические Протерм Скат

Данное одноконтурное оборудование выполнено в настенном варианте. Есть возможность подключить водонагреватель. Большинство моделей требуется трехфазное подключение к сети , но модели на 6 кВт и 9 кВт могут работать от 220 В. Выбор необходимого уровня температуры горячей воды и отопления происходит с помощью дисплея, который при настройке помогает контролировать работу оборудования. Также управление осуществляется с помощью термостата или датчика наружной температуры.

Для создания определенного уровня тепла параметры настраиваются индивидуально. Электропитание контролируется дистанционно с тарифного счетчика. Для бытовых нужд можно установить агрегаты 24 кВт и 28 кВт каскадом.

Protherm Skat имеет:

• двухсторонний насос;
• расширительный бачок;
• предохранительный клапан;

Также котел Protherm можно подключить через стабилизатор напряжения. Электрокотел в действии имеет медленный старт , то есть в течение двух минут он «разгоняется» и его мощность минимальна. Нагревательные элементы защищены от перегрузок, их работа равномерна, это достигается возможностью установки ритма (1,2 или 2,3 кВт).

Электрокотлы Protherm Skat отличаются малым весом (всего 34 кг) и удобными габаритами, что дает возможность установки практически на любой площади. Работа котла надежно защищена несколькими функциями:

• защита от блокировки насоса;
• датчик давления, контролирующий уровень давления воды;
• защита от замерзания;
• защита от блокировки клапана и замерзания водонагревателя (при подключении бойлера).

При возникновении ошибок в работе котла происходит автоматическая диагностика, заканчивающаяся отображением результатов в виде кода. Расшифровка кодов дана в инструкции по эксплуатации изделия.

Преимущества и недостатки электрокотлов Протерм Скат

Протерм Скат имеет ряд преимуществ перед другими видами отопления:

• не производит вредных выбросов в атмосферу, т. к. не имеет продуктов горения , поэтому данный вид отопления может называться экологически чистым;
• Электрический котел – доступный вид отопления. Используется там, где нет возможности подключиться к магистральному газу или может стать альтернативным видом отопления;
• не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
• бесшумная работа;
• есть регулятор уровня тепла;
• способны адаптироваться к бытовой воде не самого лучшего качества;
• устойчив к перепадам напряжения;
• оснащен несколькими видами защиты.

Наряду с достоинствами есть и недостатки:

• котел электрический Protherm Skat необходимо подключать через стабилизатор;
• не может выполнять свою работу при отключении сетевого питания.

Отзывы потребителей

Потребители отмечают, что Protherm Skat предоставил возможность там, где подключение газа было проблематичным или даже невозможным. При стабильной работе электросетей многие отказываются от подключения газа, экономя значительные средства. Кроме того, электрический котел используется параллельно с газовым агрегатом, соединяя их в единую систему отопления. Эта находка позволяет значительно сэкономить ресурсы , чередуя их друг с другом в течение отопительного сезона.

При подключении водонагревателя к Protherm Skat у потребителей открываются перспективы использования горячей воды. Многие отмечают прекрасно продуманный дизайн котла, который удачно впишется в любой интерьер помещения. Вы с успехом можете установить его в жилых комнатах, благодаря бесшумной работе он не будет вызывать к себе повышенного внимания.

Недостатки заключаются в том, что при использовании только котла, работающего от электричества, при его выключении отсутствуют альтернативные варианты нагрева. Поэтому, прежде чем совершить покупку электрокотла Protherm, следует убедиться в отсутствии проблем с электричеством. Специалисты рекомендуют использовать стабилизатор напряжения , для обеспечения нормальной работы котла Protherm Скат.

Кроме того, повышенное потребление энергии электрокотлом вызывает негативные эмоции у населения, так как оплата счетов бьет по карману. Если сравнивать затраты на газовое и электрическое отопление, то электрокотел Protherm стоит немного дороже, при идентичных параметрах отопления. Из всего вышесказанного можно сделать вывод, что данное электрооборудование выбирают те, у кого нет возможности подключения к магистральному газу, а также те, кто заботится об окружающей среде и видит в ней источник экологического потребления.

Как привести в действие котел Protherm Skat?

Чтобы запустить котел, следуйте приведенным ниже инструкциям.

При снижении давления на дисплее начинает мигать индикатор «bar». Чтобы исправить ситуацию, в систему следует добавить воду. Если при этом давление снижается, то нужно обратиться к специалисту.

Если вы хотите остановить работу котла Protherm на длительное время, то вам необходимо отключить его от электросети и перекрыть краны. Если вам нужна остановка в зимний период, то вода должна быть слита из системы во избежание замерзания.

Как ухаживать за электрическим котлом Protherm? Не используйте абразивные или химические вещества. Поверхность корпусов лучше протереть влажной тряпкой, затем высушить поверхность.

Любые неисправности отображаются на дисплее с кодом ошибки. Кодовые номера расположены и расшифрованы в паспорте изделия.

При возникновении серьезных проблем, таких как замерзание теплообменника или капание воды из него, запрещается включать электрокотел в сеть. Нужно дождаться специалиста, который проведет диагностику и сделает качественный ремонт. Детали можно заменять только оригинальными запчастями.

Итак, уважаемые читатели, вы познакомились с альтернативным видом отопления Protherm Скат. Когда газ и твердое топливо недоступны или вы приверженец чистоты, хорошим подспорьем может стать электрический котел.

9

Пуск котла

Предупреждение: Ввод котла в эксплуатацию
и его первый пуск должен
производить только сертифицированный

Специалист Protherm
специализированная организация!

При первом запуске котла убедитесь
в том, что:

1. котел подключен к электрической сети и

, при этом фаза и ноль не перепутаны местами.

2. открыт запорный газовый кран;
3. краны сервисные для отопления и горячего водоснабжения

4. Давление в системе отопления

в допустимых пределах 1 – 2 бар.
Установите главный выключатель (рис. 1,
поз. 7) в положение ВКЛ (I). Котел
включается и начинает работать
нагрева воды в котле (если котел
подключен к котлу). После нагрева воды в котле
котел перейдет в режим
отопление (при условии, что режим
отопление активен). В случае защитного

отключение котла на табло 9Блок управления 0261 выдаст сообщение об ошибках
(см. «Сообщения об ошибках
», стр. 8). Кнопкой
СБРОС (рис. 1, поз. 6) разблокировать котел
. Если после включения сработает защитное отключение
повториться или невозможно
разблокирует котел,
обратиться в сервисную организацию

Выключение котла

При кратковременном выключении котла
главный выключатель (рис.
1, поз. 7) установить в положение ВЫКЛ (О).
При отключении котла на длительный период
необходимо отключить
электрическую сеть и перекрыть подачу
газа в котел. Если зимой котел
не используется, систему отопления
необходимо опорожнить. но следует избегать
частых сливов и
пополнения системы отопления, чтобы избежать
образования накипи и отложений внутри котла
.

Пуск и остановка котла

Регулировка котла

Работа котла без помещения
регулятор


по показаниям датчика котла. В клеммной колодке
ХТ5 на клеммах 5 и 6 находится перемычка
(заводская установка). Заказать
настройки:

Включить котел главным выключателем;
установить требуемую температуру

питающая линия на панели управления.

Работа котла при комнатной температуре
термостат

В этом режиме котел поддерживает заданную
температуру в системе отопления
по данным комнатного регулятора. Перемычка
, установленная в клеммной колодке XT5 на зажимах
5 и 6, снята. На его место подключается комнатный регулятор
. Если в помещении
с комнатным регулятором на радиаторах
установлены термостатические клапаны
, их необходимо перевести в полностью открытое положение
.
Предупреждение: На панели управления

Значение

Неисправность на-
ручной датчик
температура

Котел работает без ограничений, но температура

Теплоноситель контролируется датчиком котла (см.
«Настройка температуры нагрева», стр. 5).

Если котел не работает в эквитермическом режиме, то
такое сообщение появиться не может.

Интерфейс Open Hardware EBUS для обогревателей Protherm




Предоставлены открытые схемы оборудования, дизайн печатной платы KiCad и файлы Gerber, а также исходный код прошивки GPL.

После модернизации системы отопления в нашем доме я решил, что более сложное управление отоплением чем вкл / выкл термостат был бы хорошей функцией. Чехия Компания Protherm (входит в состав концерна Vaillant) поддерживает EBUS в своих последних продуктах.

В сети есть несколько схем и программный ebusd, который можно использовать, однако я решил собрать свое собственное устройство. для работы которого не потребуется дополнительное оборудование, такое как Raspberry PI. Требования к дизайну были:
(i) надежный доступ для чтения/записи EBUS без необходимости использования триммера для установки уровней напряжения,
(ii) управление включением/выключением 24 В/20 мА для обратной совместимости,
(iii) Интерфейс виртуального терминала USB для отладки прошивки и доступа с ПК,
(iv) Интерфейс LAN (проводной Ethernet) — пакет UDP EBUS, подключение к моему серверу домашней автоматизации, отсутствие сторонних сервисов, облаков и т. д. для Интернета вещей
(v) интерфейс ограниченного подмножества команд EBUS к моей сети беспроводных устройств в диапазоне 433 МГц (в частности, также для получения внешней температуры от метеостанции),
(vi) дополнительный дисплей и энкодер для использования в качестве обычного термостата,
(vii), избегая дополнительного оборудования, на котором работает операционная система, максимально упрощайте его для обеспечения высокой надежности.

Аппаратное проектирование интерфейса EBUS – схемы KiCad и печатная плата

Я решил использовать микроконтроллер LPC1343 с поддержкой USB и интерфейсный модуль ENC28J60 SPI/LAN, что на Aliexpress дешевле, чем покупать отдельные компоненты небольшими партиями. Обратите внимание, что на рынке представлены как минимум две версии модуля ENC28J60, одна из которых требует питания 5 В, а другая — 3 В 3 (и не устойчива к 5 В). Мой дизайн предполагает последнее, что может быть подключен напрямую, первый требует гибкого кабеля и изменения порядка контактов, но оба варианта работают.
По сути, я взял свой предыдущий дизайн с LPC1343, который имел интерфейсы USB и LAN, добавил модуль связи OOK 433 МГц и оптоизолированный интерфейс EBUS на основе на существующем дизайне. Схемы в формате PDF можно увидеть здесь, а открытые файлы полного дизайна оборудования Kicad — здесь.
Вот фото собранного устройства

Обратите внимание, что некоторые детали не включены – я отказался от EEPROM, ЖК-дисплея, подключенного по I2C, и энкодера, так как на данный момент я не планировал полностью заменять существующий термостат, просто чтобы модулировать мощность нагревателя, устанавливая температуру воды отопления на основе температуры наружного воздуха, передаваемой с моей самодельной метеостанции и, возможно, дистанционно управлять отопителем.

Позже я обнаружил, что существует коммерческое устройство для интерфейса EBUS-LAN (проводной Ethernet), см. здесь, но стоит довольно дорого, а мое устройство предлагает больше функциональности (коммуникация 433 МГц, возможность подключить дисплей и датчик вращения и сделать из него совмещенный интерфейс LAN с автономным термостатом. Также есть претензии к проблемной работе коммерческого адаптера EBUS-LAN. На мой взгляд, (за исключением совсем уж стандартных вещей) всегда лучше самому начинать проектирование на аппаратном уровне, чем покупать какой-то проприетарный черный ящик и потом иметь “загадочные” проблемы с его совместимостью…

Обновление 2021: респин платы с использованием модуля приемопередатчика RFM22

Я обновил дизайн, чтобы использовать современный модуль приемопередатчика RFM22 для беспроводной связи. Схемы в формате PDF находятся здесь, а файлы Kicad с полным дизайном оборудования — здесь. Прошивка появится позже, как только я возьму в эксплуатацию эту новую плату.

Обратный инжиниринг связи Protherm и Vaillant EBUS

В этом направлении уже проделана большая работа, которую можно найти на некоторых немецких дискуссионных форумах (частично на немецком языке, который я, к счастью, понимаю) и на EBUS Wiki, см. также PDF из EBUS wiki. Получается, что Vaillant вообще не использует стандартные команды EBUS, а реализует всю свою коммуникацию фирменными командами (0xB5). Чешская компания Protherm была приобретена Vaillant, и, очевидно, они прекратили собственную независимую разработку прошивки и полностью приняли стандарты прошивки и связи Vaillant. по крайней мере, в продукте, который я купил.

Целью моего обратного проектирования было проверить, действительно ли Protherm на 100% совместим с тем, что уже было известно о связи Vaillant, и как эмулировать поведение оригинального термостата Protherm EBUS и управлять нагревателем, в частности, устанавливать температуру водопроводной воды и воды отопления, таким образом модулировать мощность нагревателя, включать/выключать нагреватель и изменять режим работы (водопроводная вода, вода нагревателя, оба, нет).

Я купил самый простой термостат EBUS от Protherm и попробовал три подхода к реверс-инжинирингу:
(i) Подключить термостат к обогревателю и прослушать их связь по шине EBUS, особенно после настройки термостата
(ii) Подключить термостат только к моему интерфейсу EBUS, запитать EBUS от источника питания 22 В/0,02 А через резистор 220 Ом и эмулировать связь отопителя вручную.
(iii) Наконец, проверьте правильность анализа, запрограммировав мой интерфейс EBUS, чтобы он играл роль термостата и обменивался данными с нагревателем

Я проверил совместимость моего нагревателя Protherm Panther condens 25 KKO с командами Vaillant, как описано в PDF из вики EBUS.

Перехват связи между термостатом и нагревателем показал, что нагреватель часто (несколько раз в секунду) отправляет пакеты SYN. Термостат ждет, пока не обнаружит пакет SYN (0xAA), а затем отправляет команду с запросом времени. Поскольку мой нагреватель не имеет приемника DCF, он возвращает FF:
10 08 B5 04 01 00 3D 00 0A 00 FF FF FF FF FF FF FF FF 00 80 3B 00 AA
Далее термостат отправляет:
10 08 B5 13 02 05 08 C6 00 01 01 9A 00 AA
Эта команда не была задокументирована в PDF из вики EBUS, и я также не выяснил ее назначение. На самом деле нет необходимости вообще контролировать нагреватель. Затем термостат отправляет команду на установку температуры и включение/выключение нагревателя, значение отдельных байтов см. в PDF:
10 08 B5 10 09 00 00 1E 78 FF FF 01 FF 00 7A 00 01 01 9A 00 AA
Наконец, он запрашивает температуру нагревателя, используя 0xB511, оба блока 1 и 2:
10 08 B5 11 01 01 89 00 09 37 37 00 80 FF FF 00 00 FF 40 00 AA
10 08 B5 11 01 02 8A 00 05 02 14 96 4C 78 53 00 AA

1 Затем команды B повторяются бесконечно 510261 каждые несколько секунд в другом порядке. Когда пользователь изменяет настройку температуры или термостат обнаруживает, что он должен включить обогрев, соответственно изменяются параметры команды B510. Команды B504 и B513 время от времени вставляются в последовательность команд. Я обнаружил, что как только термостат EBUS подключен и отправляет свои команды, кнопки установки температуры на панели отопителя перестают работать, даже если EBUS термостат снова отключен. Только после сброса или выключения питания можно снова установить температуру на нагревателе вручную.

При обмене данными между термостатом и нагревателем термостат ведет себя как ведущий EBUS, а нагреватель — как подчиненный. Тем не менее, обогреватель время от времени отправляет какие-то незапрошенные сообщения в качестве ведущего, например
03 64 B5 12 02 02 FE 98 AA
, которые кажутся совершенно неуместными, по крайней мере, для термостатирования.

В итоге так и не выяснил, можно ли/как изменить режим на нагревателе через EBUS (есть 4 режима: выкл, только водопровод, только отопление, отопление+вода). Кнопка режима остается активной даже при подключенном термостате EBUS.

Я обнаружил, что команды 0xB510 достаточно для управления нагревателем. 0xB511 можно дополнительно использовать для считывания температуры. Кроме того, я нашел значение младшего бита байта M12 команды 0xB510: если 1, обогреватель выключается, если 0, то включается/выключается в зависимости от наличия перемычки. на зажимах управления включением/выключением. При использовании термостата EBUS имеется перемычка (устанавливается на заводе), и термостат использует этот бит для включения/выключения нагревателя, а M8 и M9 байт команды 0xB510 для установки температуры воды. Я планирую просто установить температуру отопительной воды в зависимости от наружной температуры с помощью этого устройства и использовать уже существующий термостат. для включения/выключения обогревателя, сохраняя при этом этот бит = 0.

Прошивка с открытым исходным кодом для интерфейса EBUS с LAN и USB

Поскольку на моем устройстве не установлена ​​операционная система, я не мог использовать программу ebusd, а разработал простую прошивку для интерфейса управления EBUS обогреватель к другим коммуникационным интерфейсам. Он специально ориентирован на обогреватели Protherm, совместимые с Vaillant, но несовместимые с ними. с другими устройствами EBUS. Прошивка будет читать/записывать любую связь EBUS, но функции более высокого уровня, такие как установка температуры воды, реализуются только для проприетарных команд Vaillant, соответствующих оборудованию, которое есть у меня дома.

Исходный код прошивки (под лицензией GPLv3) входит в комплект всех моих разработок для микроконтроллеров LPC, см. файл arm_lpc111x.tar.gz. В частности, ядро ​​этого проекта находится в файлах ebusint.c и lib/ebus.c.
С помощью различных #ifdefs вы можете выбрать, будет ли он прослушивать только шину, или будет ли он устанавливать температуру водопроводной воды и воды отопления. USB, LAN UDP и связь 433 МГц также по желанию.
Полная функциональность термостата в настоящее время не реализована, так как я сохраняю ранее разработанную используется термостат, в то время как интерфейс EBUS просто прослушивает отчеты о температуре с метеостанции и устанавливает температуру воды в системе отопления. Однако для кодирования термостата потребуется просто прочитать поворотный энкодер и запись на ЖК-дисплей, для обоих из которых у меня уже есть библиотечные процедуры, так что это было бы очень легко сделать, если это необходимо.

ОБНОВЛЕНИЕ 2019:
Я добавил поддержку ЖК-дисплея и ротационного шифратора, на данный момент для установки температуры теплоносителя и температуру водопроводной воды вручную.

Страница “Моя электроника”

Страница “Мое хобби”

Моя главная страница с адресом электронной почты

ВЕРХ страницы моей семьи


Регуляторы котлов. Комнатные термостаты Protherm

Производит только качественные терморегуляторы для своих котлов. Благодаря уникальным технологиям автоматика Protherm пользуется большой популярностью у потребителей и создает удобное управление всей системой отопления.

Первый тип – комнатные регуляторы Protherm. Такие устройства не умеют задавать температуру на несколько дней вперед и обычно могут управлять только одним-двумя контурами. Но они также имеют огромные преимущества. Эти устройства легко подключаются к системе отопления и берут на себя регулирование температуры. Например, вы скакун, у которого мощность во много раз сильнее, чем нужно. Встроенная в прибор автоматика считывает температуру воды в системе, поэтому, пока горячая вода доходит до радиаторов, она успевает остыть, и автоматика дает сигнал котлу на включение. После быстрого прогрева обогреватель снова выключается. Все эти включения и выключения сильно влияют на износ котла, а значит и всей системы. После установки комнатной автоматики отопление будет контролировать не температуру воды в трубе, а температуру воздуха в помещении, за счет встроенного в автоматику датчика. Это имеет большое значение, так как теплоноситель в трубопроводе долго не остывает, а воздух в здание идет медленно, благодаря чему оборудование не перегружается и прогревается только тогда, когда это действительно необходимо.

Другой тип регулятора – погодозависимая автоматика Protherm. В этих устройствах помимо датчика комнатной температуры есть еще и наружный. Этот датчик монтируется с северной стороны дома, а автоматика регулирует температуру в зависимости от погодных условий. Например, если на улице +5 градусов, совершенно не нужно нагревать воду в системе, скажем, до 70°С. Терморегулятор самостоятельно рассчитает нужную температуру воды, чтобы дом прогрелся до заданной ценность. Получается, что водогрейный котел не будет работать на износ, а это существенно сэкономит средства, потраченные на отопительный сезон.

Зависящие от погоды устройства Protherm могут программировать систему на неделю вперед. Существуют различные режимы программирования, такие как режим ОТПУСК. Пользователь вводит данные (дата, время, желаемая температура…) и может спокойно покинуть дом. Пока его нет, система отопления будет прогревать для поддержания минимальной температуры, только чтобы не замерзнуть, а к моменту возвращения пользователя система нагреет жилище до заданной температуры.

Таким образом, какая бы автоматика ни устанавливалась, будь то погодозависимая или комнатная, она помогает потребителю наиболее эффективно и экономно использовать систему отопления, продлевает срок службы оборудования и является неотъемлемым элементом каждой системы отопления .

Предлагаем купить автоматику для котла Protherm в нашем интернет-магазине в Москве. Среди большого ассортимента, представленного в каталоге, всегда есть и другая техника для дома, дачи или дачи. Приобретая у нас, вы получаете следующие преимущества:

• индивидуальный подход к каждому клиенту на всех этапах сотрудничества, от помощи в подборе оптимальной модели до доставки, установки и помощи в гарантийном обслуживании. Если вы не нашли необходимое оборудование среди предложенного ассортимента, мы приложим все усилия, чтобы удовлетворить ваш запрос;
• Доставка выбранного товара в целости и сохранности осуществляется по Москве и Московской области в согласованные с клиентом сроки. Также возможна отправка заказа в любой регион России через выбранную клиентом транспортную компанию;
• сотрудничество с ведущими отечественными и зарубежными производителями позволяет нам предлагать хорошие цены на весь спектр такого оборудования как Автоматика для котлов Protherm;

Автоматика для котлов Protherm и другая продукция, представленная в каталоге, обеспечивается гарантией производителя, срок которой варьируется в зависимости от марки и модели.

http://www.сайт – надежный партнер, которому можно доверять.

ДОСТАВКА | Также мы предлагаем оперативную доставку вашего заказа по Москве и в любую точку России.

Работаем с ведущими транспортными компаниями.

СПОСОБЫ ОПЛАТЫ
• наличные
• безналичный расчет
• банковских карт: VISA, MASTERCARD, МИР.

Div > .uk-panel”)” data-uk-grid-margin=””>

Ремонт газовых котлов

Наши специалисты готовы произвести ремонт как самого отопительного оборудования, так и всей системы в целом. Все опытные мастера обладают большим багажом знаний, необходимых для быстрого определения поломки любой сложности и восстановления котельной в максимально сжатые сроки. При ремонте мы используем только оригинальные заводские детали, на которые распространяется гарантия. Все необходимые запчасти есть на нашем складе.

Монтаж котельных

Мастера нашего авторизованного центра обладают большим опытом и специальными знаниями, необходимыми для быстрого и качественного монтажа котлов Protherm любых серий в систему отопления загородного дома, коттеджа или производственного помещения. Также они дадут полную консультацию по всем правилам и нормам эксплуатации и проведут пуско-наладочные работы для обеспечения максимально эффективной и экономичной эксплуатации установленного отопительного оборудования.

Договор на обслуживание

Все отопительное оборудование Protherm требует сезонного или ежегодного осмотра для предотвращения поломок. послепродажное обслуживание. Все сервисные работы выполняются нашими сотрудниками с полной ответственностью. Они обязательно проведут полную диагностику котлов с помощью специального оборудования, а также удалят все загрязнения с внешней поверхности и с внутренней части корпуса. В услугу также входит проверка работоспособности системы.

Комнатные термостаты Protherm – это устройства, регулирующие работу газового котла в зависимости от температуры воздуха в помещении. Котлы без комнатного термостата включаются и выключаются в зависимости от температуры воды в системе отопления, котлы с термостатами включаются и выключаются в зависимости от температуры воздуха в помещении.

Необходимо помнить, что воздух в помещении остывает намного медленнее, чем вода в системе отопления. С термостатами Protherm нет необходимости регулировать температуру вручную, достаточно один раз установить ее на термостате. Котлы без термостата тратят впустую 30% своей энергии. Так, например, при повышении температуры на 1С наблюдается видимый перерасход топлива, несмотря на уже ощутимый дискомфорт. Эффективность устройства очевидна.

Комнатные термостаты Protherm автоматически поддерживают комфортный микроклимат в помещении. Они обеспечивают более щадящую работу котла, сокращая циклы перезапуска. При использовании источника бесперебойного питания срок службы батареи значительно увеличивается. Приобретая продукцию Protherm, вы значительно экономите на счетах за газ.

Контроллер комнатной температуры подключен. Применяется совместно с отопительными котлами Protherm серии Скат, и.

• Диапазон температур: от 5°C до 30°C;
• Выходное реле: 1 переключающий контакт;
• Рабочее напряжение: 230 В переменного тока, 50/60 Гц;
• Ток переключения: 10 мА-10(4) А, нагрев, 30 Вт пост. тока 10 мА-5(2) А, охлаждение;
• Ночная температура: снижение на 5°C;
• Гистерезис: ~0,5°С;
• Переключатель: сеть вкл./выкл.;
• Индикатор: нет;
• Класс защиты: IP 30;
• Особенности: нет;
• Габаритные размеры: 75х75х25,5 мм.

ИНСТАТ ПЛЮС

Комнатный терморегулятор для котлов Protherm, Скат (комнатный термостат).

• Подключение контроллера — проводное
• Регулятор комнатной температуры (8-30°C)
• Программирование поддерживаемой температуры на день (шесть временных интервалов)
• Три стандартные программы
• Программа защиты от замерзания
• Индикатор состояния батареи
• Информирование о режиме работы котла и температуре на дисплее

Termolink B

Комнатный терморегулятор для котлов Protherm,.

• Комнатный терморегулятор с eBus.
• Возможность режима модуляции.
• Контроль температуры Горячая вода и отопление в помещении.
• Функция защиты от замерзания – защита при падении температуры в помещении ниже 3°C.
• Информация об ошибке на дисплее контроллера.
• Коррекция значений температуры комнатного термостата и погодозависимого датчика температуры.
• Режим “Отпуск” – максимальная экономия газа.
• Выбор температуры автоотключения.
• Контроль температуры от внешнего погодозависимого датчика температуры – выбор отопительной кривой (требуется дополнительное оборудование с внешним датчиком).


Termolink P

Комнатный терморегулятор для настенных котлов Protherm,.

• Регулятор комнатной температуры
• Выбор температуры нагрева Комфорт/Эко
• Режим отпуска
• Временное изменение комнатной температуры
• Программа на 24 часа или 7 дней
• Защита от замерзания


Termolink S

Регулятор комнатной температуры для котлов Protherm

Котлы: Protherm и Airfel

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Посещая и используя этот веб-сайт, вы соглашаетесь с нашими Условиями использования, включая нашу политику конфиденциальности.

Котлы в жилищно-коммунальном хозяйстве используются для обеспечения потребителей теплом и горячей водой для бытовых нужд. Они являются необходимым оборудованием для односемейных домов и многоквартирных домов с автономной системой отопления. По используемому виду топлива различают следующие типы котлов: газовые котлы, электрические котлы, котлы на биомассе и жидком топливе, комбинированные котлы. Селектор технологий содержит котлы, потребляющие наименьшее количество первичной энергии и имеющие наименьший уровень СО ₂ эмиссия. Это котлы на биомассе и газовые котлы, которые далее делятся на соответствующие подкатегории.

Основным критерием, определяющим энергетическую эффективность котла, является коэффициент полезного действия. Чем выше коэффициент, тем эффективнее котел – котел использует меньше топлива при более высоком КПД. Котлы, включенные в список технологий ‎, были оценены как обеспечивающие как минимум на 20% более высокие энергетические характеристики, чем в среднем по рынку.

• Поиск по
• Сортировать по

Сортировать по

Имя (по возрастанию) Имя (по убыванию) Цена (по возрастанию) Цена (по убыванию) Общая годовая экономия энергии (%) (по возрастанию) Общая годовая экономия энергии (%) (по убыванию)

Газовый комбинированный водогрейный котел для отопления зданий и горячего водоснабжения в настенном исполнении с закрытой камерой сгорания. – Модульная атмосферная горелка, работает при давлении подаваемого газа от 13 мбар. Специальное исполнение для Украины. – Вентилятор для удаления дымовых газов – Высокая комфортность приготовления горячей воды. – Регулятор режима постоянной температуры подачи, встроенная система самодиагностики. – Встроенный мембранный бак 7л. – Возможность подключения комнатного термостата – Подключение внешнего датчика температуры – Возможность работы как на природном, так и на сжиженном газе – Вторичный теплообменник из нержавеющей стали

Эффективность

9,2%

Газ

Газовый комбинированный водогрейный котел для отопления зданий и горячего водоснабжения в настенном исполнении с закрытой камерой сгорания. – Модульная атмосферная горелка, работает при давлении подаваемого газа от 13 мбар. Специальное исполнение для Украины. – Вентилятор для удаления дымовых газов – Высокая комфортность приготовления горячей воды. – Регулятор режима постоянной температуры подачи, встроенная система самодиагностики. – Встроенный мембранный бак 7л. – Возможность подключения комнатного термостата – Подключение внешнего датчика температуры – Возможность работы как на природном, так и на сжиженном газе – Вторичный теплообменник из нержавеющей стали – Встроенный недельный термостат

Эффективность

9,2%

Газ

Газовый комбинированный водогрейный котел для отопления зданий и горячего водоснабжения в настенном исполнении с закрытой камерой сгорания. – Модульная атмосферная горелка, работает при давлении подаваемого газа от 13 мбар. Специальное исполнение для Украины. – Вентилятор для удаления дымовых газов – Высокая комфортность приготовления горячей воды. – Регулятор режима постоянной температуры подачи, встроенная система самодиагностики. – Встроенный мембранный бак 7л. – Возможность подключения комнатного термостата – Подключение внешнего датчика температуры – Возможность работы как на природном, так и на сжиженном газе – Вторичный теплообменник из нержавеющей стали

Эффективность

9,2%

Газ

Настенный газовый котел Независимая регулировка температуры отопления и горячей воды КПД до 92% пластинчатый теплообменник из нержавеющей стали

Эффективность

9,2%

Газ

Настенный газовый котел для отопления и приготовления горячей воды. КПД до 92% Горелка изготовлена ​​из хромоникелевой стали

КПД

9,2%

Газ

Настенный газовый котел для отопления и приготовления горячей воды. КПД до 92% Горелка изготовлена ​​из хромоникелевой стали

КПД

9,2%

Газ

Настенный газовый котел Независимая регулировка температуры отопления и горячей воды КПД до 92% пластинчатый теплообменник из нержавеющей стали

Эффективность

9,2%

Газ

Настенный газовый котел Независимая регулировка температуры отопления и горячей воды КПД до 92% пластинчатый теплообменник из нержавеющей стали

Эффективность

9,2%

Газ

Газовый котел Флорстандинг с пьезорозжигом Одноступенчатый низкотемпературный котел Теплообменник состоит из чугунных секций Средний КПД 90% Надежный и простой в использовании и обслуживании

Эффективность

9,2%

Газ

Газовый котел Флорстандинг Серия КЛОМ – стационарный котел с электронным управлением Надежный и простой в использовании и обслуживании Возможность подключения внешнего хранилища

Эффективность

9,2%

Газ

Газовый котел Флорстандинг Серия ПЛО – стационарный котел с пьезорозжигом Надежный и простой в использовании и обслуживании Ступенчатая модуляция. Возможность подключения внешнего хранилища

Эффективность

9,2%

Газ

Конденсационный комбинированный газовый водогрейный котел в настенном исполнении с закрытой камерой сгорания, с модулированной цилиндрической горелкой из нержавеющей стали, работает при давлении подаваемого газа от 10 мбар. Вторичный теплообменник из нержавеющей стали. – Модуляция горелки от 15 до 100% – Встроенный мембранный бак 7л. – Высокая комфортность приготовления горячей воды благодаря проточному теплообменнику. – Удобен в обслуживании и ремонте. – Возможность подключения комнатного термостата – Подключение внешнего датчика температуры – Возможность работы как на природном, так и на сжиженном газе

Эффективность

9,2%

Газ

Газовый котел Флорстандинг Серия КЛОМ – стационарный котел с электронным управлением Надежный и простой в использовании и обслуживании Возможность подключения внешнего хранилища

Эффективность

9,2%

Газ

Газовый котел Флорстандинг Серия ПЛО – стационарный котел с пьезорозжигом Надежный и простой в использовании и обслуживании Ступенчатая модуляция. Возможность подключения внешнего хранилища

Эффективность

9,2%

Газ

Конденсационный комбинированный газовый водогрейный котел в настенном исполнении с закрытой камерой сгорания, с модулированной цилиндрической горелкой из нержавеющей стали, работает при давлении подаваемого газа от 10 мбар. Вторичный теплообменник из нержавеющей стали. – Модуляция горелки от 15 до 100% – Встроенный мембранный бак 8л. – Высокая комфортность приготовления горячей воды благодаря проточному теплообменнику. – Удобен в обслуживании и ремонте. – Возможность подключения комнатного термостата – Подключение внешнего датчика температуры – Возможность работы как на природном, так и на сжиженном газе

Эффективность

9,2%

Газ

Газовый котел Флорстандинг с пьезорозжигом Одноступенчатый низкотемпературный котел Теплообменник состоит из чугунных секций Средний КПД 90% Надежный и простой в использовании и обслуживании

Эффективность

9,2%

Газ

Настенный конденсационный газовый котел На отопление и горячую воду. Одноконтурные и двухконтурные модели Теплообменник из алюминиево-кремниевого сплава для надежной работы КПД до 104% Широкий диапазон регулировки Диагностика: заданные параметры, история ошибок, информационные коды

Эффективность

25,3%

Газ

Настенный конденсационный газовый котел На отопление и горячую воду. Одноконтурные и двухконтурные модели Теплообменник из алюминиево-кремниевого сплава для надежной работы КПД до 104% Широкий диапазон регулировки Диагностика: заданные параметры, история ошибок, информационные коды

Эффективность

25,3%

Газ

Настенный конденсационный газовый котел На отопление и горячую воду. Одноконтурные и двухконтурные модели Теплообменник из алюминиево-кремниевого сплава для надежной работы КПД до 104% Широкий диапазон регулировки Диагностика: заданные параметры, история ошибок, информационные коды

Эффективность

25,3%

Газ

Настенный конденсационный газовый котел На отопление и горячую воду. Одноконтурные и двухконтурные модели Теплообменник из алюминиево-кремниевого сплава для надежной работы КПД до 104% Широкий диапазон регулировки Диагностика: заданные параметры, история ошибок, информационные коды

Эффективность

25,3%

Газ

Сортировать по

Имя (по возрастанию) Имя (по убыванию) Цена (по возрастанию) Цена (по убыванию) Общая годовая экономия энергии (%) (по возрастанию) Общая годовая экономия энергии (%) (по убыванию)

*Отказ от ответственности:

1. Включение технологий, оборудования и материалов в Селектор технологий основано исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности»** IQ Energy и не является одобрением производителей или поставщиков этих продуктов. ЕБРР. Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.
   **Включенные технологии ‎были оценены как обеспечивающие как минимум на 20 % более высокую энергоэффективность, чем в среднем по рынку
2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.
3. Несмотря на то, что мы предприняли разумные меры по применению актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность любых оценок экономии, указанных на этом Сайте.
4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.

Селектор технологий

Доноры

Партнеры

© 2015—2016 . Европейский банк реконструкции и развития. Все права защищены.

Чтобы создать сертификат приемлемости

или продукт по вашему выбору, щелкните корзину , а затем нажмите СОЗДАТЬ СЕРТИФИКАТ

Генерация сертификата

Как подключить термостат? (2,3,4,5 Проводная направляющая)

Термостаты являются конечными узлами управления для устройств HVAC, таких как печи и кондиционеры . Проводка термостата — полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, не случилось ли что-то с новым термостатом. С небольшой помощью вы можете узнать, как установить термостат самостоятельно.

Компания LearnMetrics разработала это руководство как небольшую помощь. Мы рассмотрим все, что вам нужно знать о проводке термостата ; в том числе куда идет провод каждого цвета.

Очевидно, существует множество различных типов термостатов. 100% рекомендаций не будут работать для 100% термостатов. В конце концов, есть много разных типов термостатов с разной проводкой: , проводка термостата Honeywell, , , гнездовая проводка, , , старые термостаты, , и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостата для 2-проводные, 3-проводные, 4-проводные и 5-проводные термостаты . На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения тонкостей подключения термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, такие как:

«Какого цвета провод куда идет на термостате?» (см. схему ниже)

«Сколько проводов нужно для термостата?» (Минимум 2)

«Что такое R и RC на термостате?» (Схема цветового кодирования ниже)

«Для чего нужен черный провод на термостате?»

«Что делать, если нет провода C для термостата?» (Старый термостат; можно оставить без него или добавить)

Давайте применим здесь систематический и практичный подход. Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

1. Снимите панель управления термостата и оголите цветные провода.
2. Мы узнаем, что означает каждый цвет провода. Понимание цветовой кодировки поможет вам понять, как на самом деле работает термостат.
3. Замена старого термостата с новым.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть опасна для вас. Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением. Для получения дополнительной информации о проводах и их допустимом токе см. таблицу калибров AWG с размерами проводов для конкретных усилителей здесь.

Начнем сразу с обнажения цветных проводов:

Снятие панели управления термостата (подход к цветным проводам)

Первым шагом в подключении термостата является подключение к проводам . Вероятно, у вас есть термостат, закрепленный на стене. Открыть провода легко; все начинается со снятия панели управления термостата.

Перед началом: Поверните выключатель питания, чтобы термостат устройства был подключен к выключенному.

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь винты; просто открутить их на оголить клеммы проводов .

Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:

• 8 разъемов для проводов слева.
• 8 розеток справа.

Прежде чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала ознакомимся с важной частью любой проводки термостата: кодами и цветами проводов.

Вот куда идут провода термостата:

Цветовые коды проводки термостата

Как видно на основании термостата, у вас есть 16 розеток с буквами C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC. С 2-проводными, 3-проводными и 4-проводными термостатами у вас нет всего этого. Это нормально. Вы также можете заметить, что не все розетки подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата имеется определенный провод, характеризуемый цветом:

Термостат состоит из 16 разъемов с кодами (C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и провода обозначенного цвета.

Если ваш термостат выглядит не совсем так или даже как-то так, не волнуйтесь. Нам просто нужно понять, что представляет собой каждый цветной провод и что он делает.

Рассмотрим каждый из этих проводов по очереди:

Черный или синий провод термостата (провод «C»)

Черный провод или синий провод (используется любой цвет) — это C – «Общий» провод . Что делает провод С? Провод C подключается к трансформатору, и замыкает электрическую цепь 24 В . Более новые термостаты имеют непрерывную цепь 24 В; в более старых моделях цикл замыкается только тогда, когда требуется питание (например, когда вы включаете переменный ток).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У более старых термостатов может отсутствовать провод «С»; они работают по запросу, а новые работают постоянно (непрерывно 24 часа в сутки, 7 дней в неделю).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата («R» или «Rc»)

Красный провод или провод «R» — это провод питания. Они берут начало в трансформаторе (кондиционеры, в системе обработки воздуха) и обеспечивают 24-часовую мощность переменного тока.

Все термостаты кондиционеров имеют красный провод питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата («провод W1» или «W2»)

Белые провода предназначены для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, жидкотопливная, что угодно) или тепловые насосы (в том числе мини-сплит-тепловые насосы).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают второй этап нагрева и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод O/B)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. У большинства крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. д., оранжевый провод идет к конденсатору (расположенному во внешнем блоке тепловых насосов).

«B» для реверсивного клапана обогрева. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева. Темно-синий провод «B» необходим для клеммы t-stat.

Зеленый провод термостата («G»)

Зеленый провод для вентилятора. Мини-сплиты имеют внутреннюю приточно-вытяжную вентиляцию с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».

Желтый провод термостата («Y1» и «Y2»)

Клеммы Y предназначены для подключения к реле компрессора. Чаще всего он подключается к приточно-вытяжной установке (внутреннему блоку сплит-системы). Y1 для обычного или одноступенчатого охлаждения; это то, что есть у большинства из нас дома. Провод Y с кодом «Y1» обычно желтого цвета. Подробнее о том, какой размер провода нужен для кондиционеров, вы можете прочитать здесь.

«Y2» только для кондиционеров со второй ступенью охлаждения. Этот терминал требуется только при наличии:

• 2 компрессора.
• Двухступенчатый компрессор.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие клеммы, которые редко используются, на правой стороне термостата. В дальнейшем мы планируем создать в отдельной статье детали того, что конкретная функция у них у всех есть.

---

Имейте в виду, что при таком большом количестве различных термостатов каждый код провода может иметь провод разного цвета. Провод «О», например, не обязательно всегда оранжевый. Если техник, который устанавливал ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему следующий раздел так важен:

Снятие старого термостата (сфотографируйте)

Если вы планируете заменить старый термостат, не снимайте его сразу. Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Специалисты по ОВиК знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы занимаетесь монтажом термостата своими руками, вот самое простое, что нужно сделать, прежде чем снимать старый термостат:

Сделать снимок.

Если вы отвинтите клеммы и сразу отсоедините провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме. Прежде чем продолжить, убедитесь, что у вас есть картина того, как выглядит проводка к старому термостату.

Не забудьте протянуть провода (не потеряйте их в стене)

Сфотографировав старый термостат, вы можете его снять. Но будьте осторожны:

Термостат удерживает провода от стены; провода подвешены к термостату. Если сразу снять терморегулятор, провода потеряются внутри стены. Вам нужно будет либо:

• Вытащите провода из стены.
• Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, не забудьте растянуть провода. Возьмите каждую проволоку и согните ее наружу. Вот логика этого:

• Отверстие в стене примерно 2×2 дюйма.
• Сами провода имеют размер примерно 1×1 дюйм.
• Если их развести, получится поперечное сечение не менее 2×2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, вы можете безопасно удалить старый термостат.

Установка нового термостата (подключение провода за проводом)

После того, как вы удалите старый термостат, возьмите новый термостат и поставьте его точно на то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключать провод за проводом. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

1. Используйте фото и соответствующим образом подключите провода.
2. Используйте цветовые коды и снова подключите провода.

Если вы руководствуетесь цветовыми кодами, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткий обзор:

• Красный провод: питание (в большинстве случаев вход 24 В).
• Зеленый провод: Вентилятор.
• Белый провод: Нагрев.
• Синий провод: Охлаждение.
• Rh: мощность нагрева.
• Rc: Мощность охлаждения.

Для повторного подключения провода просто наденьте провод на правую клемму и затяните установочный винт. Немного потяните за провод, чтобы убедиться, что он правильно закреплен.

Пример: Подсоедините красный провод к R, затяните винт, проверьте и перейдите к новому проводу.

После того, как вы пересоединили все провода, установите плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветового кодирования, давайте рассмотрим пошаговые инструкции по подключению 2-, 3-, 4- и 5-проводных термостатов:

2-проводная проводка термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод. Двухпроводная проводка термостата используется только для печей и обычно не требует провода «C» или «Общий». Вот почему нам нужно всего два провода. Это 2-проводной цветовой код проводки термостата:

1. Красный провод для питания (24 часа).
2. Белый провод для обогрева.

Подключение двухпроводного термостата довольно просто.

Вот пошаговая инструкция, как сделать проводку двухпроводного термостата своими руками:

1. Снимите панель управления старого термостата печи.
2. Обратите внимание, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1. Вы также можете сделать фото.
3. Открутите два провода от клемм.
4. Снимите плату старого 2-проводного термостата и установите на его место новый 2-проводной термостат.
5. Подсоедините красный и белый провода, затяните установочный винт и снова установите панель управления.
6. Проверьте двухпроводную проводку термостата, включив печь.

Если вы правильно подключили 2 провода, новый 2-проводной термостат должен управлять печью так же, как ваш старый 2-проводной термостат.

Электропроводка 3-проводного термостата (котлы, нагреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; особенно бойлеры и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между 2-проводным и 3-проводным термометром заключается в «G» или зеленом проводе, который обычно используется для вентиляторов. В 3-проводной проводке термостата зеленый провод служит переназначенным проводом C или «общим». Вот цветовой код проводки трехпроводного термостата:

1. Красный провод для питания (24В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод как перепрофилированный провод C.

Вот как подключить 3-проводной термостат:

1. Снимите панель управления старого термостата.
2. Сфотографируйте 3 провода. Обратите внимание на цвет — красный, белый и зеленый — и клеммы — R, W или W1, G.
3. Полностью снимите материнскую плату старого термостата и закрепите провода. Вы не хотите, чтобы они прятались глубоко внутри стены.
4. Установите новую материнскую плату на место старой и протяните провода через трехпроводной термостат.
5. Правильно подключите провода — красный к R, белый к W или W1, зеленый к G — и затяните винты клемм.
6. Установите панель управления и проверьте правильность работы вашего бойлера или водонагревателя, подключенного к трехпроводному термометру.

Знать, как подключить 3-проводной термостат, довольно легко по сравнению с 4- и 5-проводными термостатами:

4-проводное подключение термостата (тепловые насосы, HVAC)

4-проводные термостаты обладают большей гибкостью. Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

В дополнение к нагреву (2-проводные термостаты) и C или вентилятору (3-проводные термостаты), 4-проводные термостаты включают провод охлаждения, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами (также называемые цветовым кодом проводки 4-проводного термостата):

1. Красный провод для питания (24В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод для вентиляторов.
4. Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для создания воздушного потока необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводной термостат:

1. Снимите панель управления и оголите провода старого 4-проводного термостата.
2. Сфотографировать провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
3. Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
4. Привинтите новую материнскую плату и протяните 4 провода через отверстие.
5. Подсоедините 4 провода к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G и синий или желтый к Y — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
6. Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Давайте рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC — кондиционеры, тепловые насосы, печи и т. д.)

5-проводной термостат — это в основном 4-проводной термостат с буквой «C» или « Общий» провод. Для работы всех новых цифровых термостатов для устройств HVAC требуется проводное соединение 24 В C. 5-проводные термостаты являются наиболее универсальными термостатами; они контролируют все, от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм (цветовой код 5 проводов термостата):

1. Красный провод для питания (24 В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод для вентиляторов.
4. Синий или желтый провод для охлаждения (подключен к Y).
5. Черный провод для провода «C» или «Общий».

Вот как выглядит проводной 5-проводной термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

1. Снимите панель управления и оголите провода в старом 5-проводном термостате.
2. Сфотографировать провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
3. Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
4. Привинтите новую материнскую плату и протяните 5 проводов через отверстие.
5. Подсоедините 5 проводов к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G, синий или желтый к Y, черный к C — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
6. Включите любое смарт-устройство, которое подключается к 5-проводному термостату, и попробуйте использовать приложение для смартфона или пульт дистанционного управления, чтобы проверить, все ли работает должным образом.
