Подключение термостата к газовому котлу: общие принципы, схема монтажа
Использование термостата в системе отопления позволяет добиться комфортного микроклимата во всех помещениях с точным контролем температурного режима. При правильной установке прибор позволяет сэкономить на топливе и повысить продуктивность работы оборудования, существенно упростив обслуживание отопительной системы. Поэтому подключение термостата является не роскошью, а обоснованной необходимостью при использовании газового котла.
Основные критерии выбора термостата
Содержание статьи
- 1 Основные критерии выбора термостата
- 2 Общие принципы подключения
- 3 Схема монтажа механического термостата
- 4 Схема монтажа электронного термостата
- 5 Схема монтажа беспроводного термостата
- 6 Преимущества термостата
Всего различают несколько разновидностей оборудования по принципу их устройства. Механические и электронные, которые подключаются посредством кабеля, поэтому монтаж лучше осуществлять во время ремонтных работ. Беспроводные электронные модели стоят значительно дороже, но оправдывают свою цену функциональностью и удобством в эксплуатации.
Термостаты для газовых котлов
При выборе термостата важно учитывать не только тип подключения, но и необходимую функциональность прибора:
- поддержание фиксированной температуры в отапливаемых помещениях;
- точность регулировки;
- цена;
- простота в эксплуатации и монтаже;
При выборе электронной модели лучше придерживаться устройств, рекомендованных самим производителем котла. Они будут указаны в техническом паспорте совместимости.
К премиум-сегменту относятся модели с Wi-FI модулем и функцией управления голосом. Такие приборы используются в системах умного дома и позволяют управлять всеми настройками дистанционно со смартфона.
Общие принципы подключения
Схема подсоединения термостата непосредственно к отопительному оборудованию всегда указывается в технической документации, прилагаемой к газовому котлу. Современное оборудование от любого производителя оснащено точками подключения для терморегулирующего прибора.
При использовании беспроводного термостата измерительный блок размещается в жилой комнате. Рекомендуется устанавливать его в самом холодном помещении или там, где чаще всего находятся люди.
Не стоит монтировать блок термостата в кухне или котельной, где нестабильный плавающий температурный режим.
К основным правилам установки относятся:
- высота расположения не должна превышать 1,5 метра от уровня пола;
- не закреплять на холодной или внешней стене помещения;
- предотвратить возможность воздействия прямых солнечных лучей;
- исключить установку в непосредственной близости от газовых плит, кондиционеров и часто открываемых окон.
Установка термостата
Термостат должен быть расположен в легкодоступном месте, для наиболее удобной эксплуатации и последующего технического обслуживания.
Схема монтажа механического термостата
Оборудование механического типа отличается простотой конструкции, низкой ценой, надежностью и длительным сроком службы, при условиях соблюдения правил эксплуатации. Прибор поддерживает один температурный режим, регулируемый путем фиксации положения ручки на соответствующей отметке шкалы градусов.
Для подключения к газовому котлу следует присоединить концы провода к клемме NO, затем закрепить блок управления на стене в жилой комнате, в соответствии со всеми правилами и положениями. Механическое устройство имеет самый простой принцип действия, в ходе которого происходит размыкание и смыкание цепи посредством биметаллической пластины.

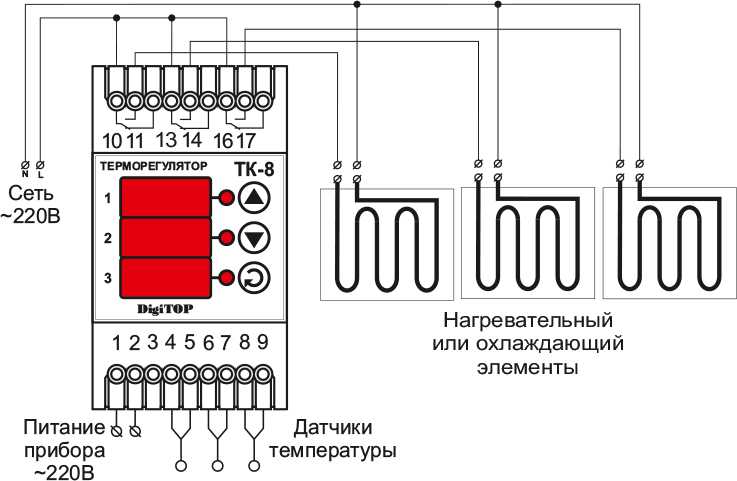

Общая схема работы термостата
При установке необходимо обратить внимание на маркировку, которая имеется на всех современных моделях терморегулирующего оборудования. Таким образом, имея перед глазами схему, риск неправильного подключения будет исключен.
Схема монтажа электронного термостата
Данная категория приборов отличается наличием электронной платы, которая будет отвечать за управлением и регулировкой всех входных параметров на газовом котле. К терморегулятору данного типа, потребуется подведение электропитания.
Перед началом монтажа следует полностью отключить все оборудование от электрической сети.
Монтаж электронного термостата
Электронные термостаты разрешают проводить более детальную настройку работы всей отопительной системы. При установке прибора к нему подводится кабель питания и нейтраль. Устройство подает напряжение на вход газового котла, с целью запуска всего оборудования.
Схема монтажа беспроводного термостата
В отличие от других типов, терморегулятор беспроводного действия состоит из двух блоков:
- Устанавливается в комнате и играет роль передатчика.
- Монтируется в непосредственной близости от газового котла и подключается к нему посредством клапана или специального контроллера.
Данные передаются между блоками посредством радиосигнала. Управление реализуется с использованием клавиатуры, которая располагается на контрольном блоке. Все изменения режимов отображаются на встроенном дисплее.
Главным недостатком категории беспроводных термостатов выступает питание, которое реализуется посредством отдельных батарей, имеющих ограниченный ресурс и требующих регулярной замены. При необходимости обновления элементов питания, передается специальный сигнал, оповещающий о скором выходе из строя батарей.
Видео по теме: Wi-Fi термостат для газового котла или бойлера
Преимущества термостата
В результате установки терморегулирующего оборудования в отопительной газовой системе, значительно улучшается микроклимат во всех помещениях. Сам котел работает стабильно, снижая частоту включений, что положительно сказывается на продолжительности срока службы. К другим преимуществам можно отнести:
- фиксируется температурный режим, зависящий от потребностей и времени суток;
- решаются проблемы с чрезмерными включениями и выключениями отопительного котла;
- появляется возможность точной настройки;
- повышается удобство эксплуатации.
Видео по теме: Как подключить термостат к газовому котлу — подробная инструкция
В самостоятельном подключении термостата к газовому котлу нет ничего сложного. Главное следовать всем имеющимся инструкциям и внимательно изучить схемы, имеющиеся в технической документации оборудования. Таким образом, удастся повысить эффективность работы всей системы отопления.
Инфракрасные обогреватели с терморегулятором для дачи, об этом можно почитать по ссылке.
Понравилась статья?
Сохраните, чтобы не потерять!
Оцените статью:
- 5
- 4
- 3
- 2
- 1
0
как его установить, беспроводные модели и актуальные цены
Куда и где подключать провода на газовом котле?
Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.
По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.
Длина кабеля до места установки термостата не должна превышать 50 метров.
Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.
Данные клеммы чаще всего расположены с обратной стороны платы управления.
Однако иногда производители их выносят за пределы платы.
Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.
Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).
В итоге все начинало работать как надо, только при обратном подключении.
Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.
При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.
Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).
У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.
Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.
При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.
Один из вариантов алгоритма
Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

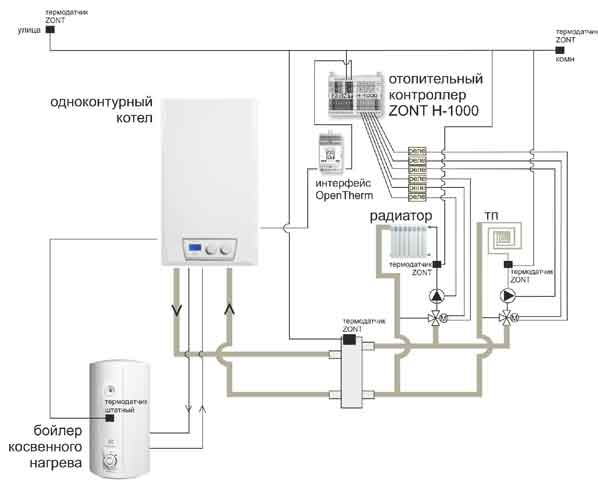

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

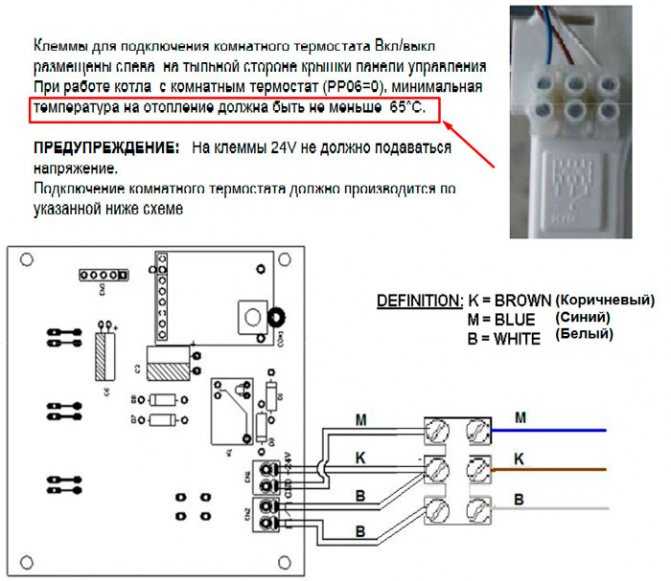

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:
BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas
А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?
Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.
Если разомкнут, то отопление не запустится и работать не будет.
Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.
На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.
На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.
Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.
Механический или электронный термостат
Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.
Вот «обычная» схема подключения Termec.
Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).
Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.
Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.
Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.
Например, такие как этот (тысячи довольных покупателей и положительных отзывов).
Подробнее

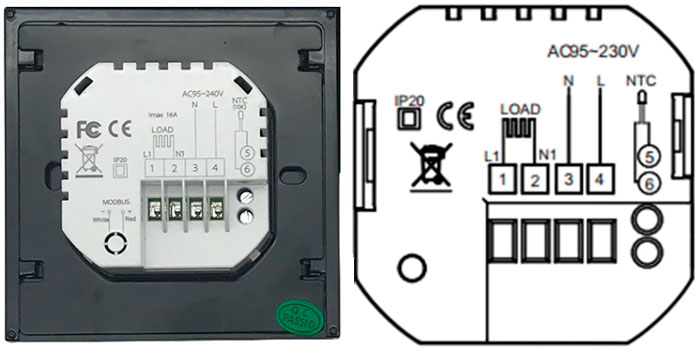

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.
Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.
Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.
На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.
Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.
Место установки
Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.
Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.
Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.
Также не рекомендуется ставить термостаты в коридоре или на кухне.
Подключение термостата теплого пола на газовый котел
Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?
Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.
Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.
Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.
Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.
С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.
Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.
Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.
Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.
Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.
Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

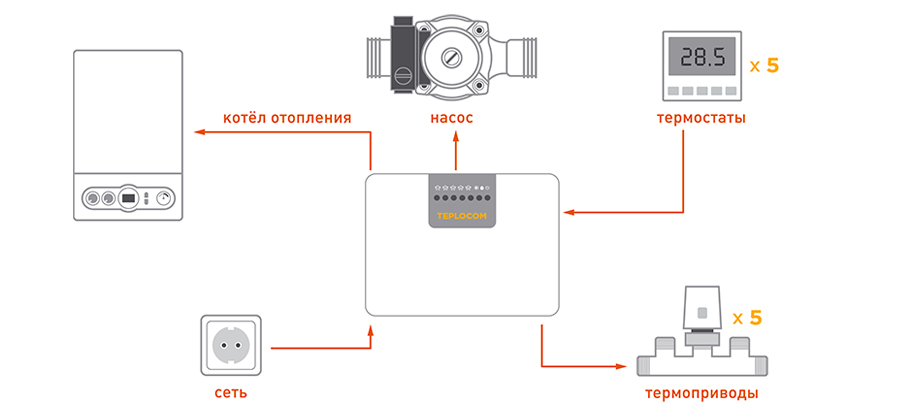

Терморегулятор для коллектора водяных полов
При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.
Обратная сторона такого устройства выглядит следующим образом.
Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).
Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.
При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.
Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.
Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.
Источник
Поделиться новостью в соцсетях
- Похожие записи
- Хорошая электроплита для дома — грамотный выбор домохозяйки.
- 5 факторов — как выбрать хороший накопительный водонагреватель. ТЭН, бак, объем,анод, управление.
- Ветрогенератор для дома — минусы и минусы. Расклад по ценам и киловаттам. Цена за 1квт от ветряка.
« Предыдущая запись
Код Опис неисправности F….
Страница 38
- Изображение
- Текст
38
Код
Опис неисправности
F. 74
Короткое замыкание (сигнал — +5 В) датчика давления
– данное сообщение появится в случае короткого замыкания (сигнал — +5 В) или разрыва цепи датчика давления.
F.85
Замерзание котла
– данное сообщение появится в случае падения температуры теплоносителя ниже 3°C – сообщение будет автоматически удалено при повышении значения температуры теплоносителя выше 4°C
F.86
Замерзание воды в бойлере
– данное сообщение появится в случае падения температуры воды в бойлере ниже 3°C; – сообщение будет автоматически удалено после повышения температуры воды в бойлере выше 4°C
Настройка термостата
Произвести настройку установленного термостата поможет инструкция, прилагаемая к нему. Настройка режимов осуществляется с помощью кнопок, расположенных на панели устройства. С помощью них можно регулировать такие показатели:
- Температуру нагрева и кондиционирование.
- Время задержки срабатывания датчиков.
Его ставят, чтобы избежать ложного включения или отключения газового котла. Это может произойти, например, при появлении кратковременного сквозняка.
- Колебание температуры. Например, наименьший показатель составляет 0,5°C – это значит, что котел включится при снижении параметра на 0,25°C, и выключится при превышении температуры на аналогичное значение.
- Оптимальная и экономичная температуры. Первая поддерживается в дневное время, а вторая – в ночное, обеспечивая экономию топлива.
Количество программ может отличаться в зависимости от модели термостата.
Установка и подключение
И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.
Выбираем место для датчика
От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:
- Рекомендуемая установка датчиком над полом – 1,5 м.
Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
- Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
- Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
- Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.
Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.
Приступаем к подключению
>
В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.
Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.
Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.
Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.
Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.
Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.
Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.
Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.
Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.
Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.
В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.
Рекомендации по эксплуатации
Чтобы отопительная система работала экономно и создавала максимальный комфорт в доме, следует принять во внимание следующие рекомендации:
- если длительный период все домочадцы находятся на работе или на учебе, на это время можно запрограммировать экономичный режим работы;
- надолго уезжая из дома, необходимо установить подогрев на минимум и поставить новые батарейки;
- лучше менять батарейки в программаторе на новые заранее, не дожидаясь, когда они полностью разрядятся;
- желательно подключить к термостату и газовому котлу стабилизатор напряжения.
Терморегулятор – это полезное устройство, которое сэкономит деньги и создаст в доме комфорт и уют. Он облегчит управление газовым котлом и продлит его срок службы.
Выбор прибора
К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.
Выносной термостат может быть проводным или беспроводным.
- Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
- Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены.
Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
- Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.
Котел и термостат одной фирмы
Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.
Бакси
Протерм
Вайлант
Способ регулировки
Органы управления могут быть:
- в виде кнопок, а все данные отображаются на электронном табло;
- механическое управление подразумевает наличие регулятора с нанесенными на него показателями.
Функции
Термостаты могут быть простыми или многофункциональными.
- Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
- Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
- Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.
Вайлант груп Словакия, спол. с.р.о.Пплк. Плюштя, …
Страница 40
- Изображение
- Текст
Вайлант груп Словакия, спол. с.р.о. Пплк. Плюштя, 45 909 01 Скалица Словацкая Республика
www.protherm-ru.ru
Ваш сервис:
С правом на изменения
Комментарии
Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza
- Кликнуть →
Дополнение к инструкции к экспортному варианту пистолета ТТ: — Не предназначен для игры в русскую рулетку.
Мануалза!manualza.ru
Всё ещё не с нами?
Отдельный котел и кондиционер, к которому подключается провод C для термостата Nest
спросил
Изменено 8 месяцев назад
Просмотрено 12 тысяч раз
Я установил термостат Nest в систему с подогревом горячей воды и отдельной системой кондиционирования, каждая со своим трансформатором. Чтобы провести провод C для получения постоянной мощности, подключается ли провод к котлу, кондиционеру или к обоим. Кроме того, я хотел бы иметь возможность отключать противоположную систему в зависимости от сезона. Это возможно? Спасибо
2 со стороны котла; R на Rh и W1 обратно на зональные клапаны. 3 от кондиционера; R на Rc, Y на Y1 и G на G. На клеммной колодке кондиционера нет обозначений, но я прилагаю схему из документации.
Easy. Он находится на чердаке прямо над термосом. Я могу пойти и так, и так, так как я могу ловить рыбу из котла на чердак, а также в термос. Nest никогда не подтверждала, что при подключении как Rc, так и Rh общее проводное соединение для постоянной мощности находится только между Rc и C, что делает подключение к сети переменного тока логичным ответом.
2
Запустите его от кондиционера воздуха
Согласно этой статье технической поддержки от Nest, Nest предпочитает Rc и C, а не Rh и C, когда все три подключены.
Итак, я бы протянул новый кабель термостата (18/8 найти несложно, хотя и 18/4 или 18/5 сойдет для того, что вы делаете) вместо старого кабеля от кондиционера – – это дает вам запасные провода, так что вы можете использовать один для провода C от гнезда к вашему обработчику воздуха. После того, как у вас есть провод (синий — стандартный цвет), вы можете подключить его к клемме C на гнезде и к клемме № 6 (как вы определили на схеме) на клеммной колодке вашего кондиционера.
Оттуда Rh и W1 на гнезде идут к красному и белому проводам от кабеля котла, а Rc, Y1 и G идут к красному, желтому и зеленому проводам нового кабеля к системе обработки воздуха. Со стороны кондиционера красный провод идет к R (клемма № 8), зеленый провод идет к G (клемма № 7), а желтый провод идет к Y (клемма № 2).
Мой кондиционер не работал. У меня есть водогрейный котел с радиаторами и совершенно отдельная система кондиционирования, на которой работает термостат Amazon. Я тянул провод с от котла, и кондиционер вообще не работал. Я протянул новый провод (5-жильный) от системы кондиционирования к термостату, а провод с теперь идет от системы кондиционирования. Задача решена. Кондиционер дует холодным. Большое спасибо!
1 По моему опыту, обычно проще получить провод C
от кондиционера. Котлы, как правило, имеют более сложные системы управления, что затрудняет обеспечение провода C
.
Тем не менее, вы можете связаться с NEST напрямую, так как сам термостат может указывать, откуда должен поступать C
. Я думаю, что термостаты Honeywell ожидают C
от кондиционера, когда Rh
и Rc
используются отдельно. Я не уверен насчет NEST, но это может быть сказано в документации. Вы также захотите проверить, нужен ли Nest провод C
, поскольку он не всегда требуется (из того, что я нашел).
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Как заменить термостат
Если ваш нынешний термостат работает годами, он будет неэффективным и дорогостоящим по сравнению с современными более эффективными термостатами.
ПРЕДУПРЕЖДЕНИЕ: Если вы заменяете старый термостат «умным» термостатом, вы не должны пытаться сделать это самостоятельно. Они несовместимы по напряжению, и этот процесс слишком сложен и опасен, чтобы его можно было использовать в домашних условиях.
Замена термостата — довольно сложная работа для мастера со средними способностями. Это требует непревзойденной электробезопасности. Наряду с этим руководством, пожалуйста, прочтите инструкции к вашему новому термостату, а также включите в него руководство по эксплуатации вашего котла.
Обратите внимание: прежде чем отсоединять старый термостат или покупать новый, необходимо выяснить, совместим ли ваш потенциальный новый термостат с имеющейся проводкой.
Инструменты, которые вам понадобятся:
- Отвертка
- Одобренный тестер напряжения
- Карандаш
- Сверло
- Мини-уровень
Безопасность превыше всего
Очень важно быть в безопасности при работе с электричеством. Вы потенциально будете работать с электрической цепью на 240 вольт, которая питает ваш котел и термостат, поэтому вы должны убедиться, что вы правильно ее изолируете, и доказать, что цепь обесточена, используя соответствующее безопасное изолирующее оборудование и процедуры.
Если вы не знаете, что делаете, вам, несомненно, следует нанять для выполнения этой задачи квалифицированного электрика. Аварии с электричеством сетевого напряжения могут быть смертельными.
Процедуры безопасной электрической изоляции
- Если предположить, что у вас есть котел, который обеспечивает отопление вашего дома, рядом с ним должен быть соединительный блок с предохранителем (FCU) или розетка, и это также должен быть FCU, который изолирует термостат, так как все контуры отопления должны быть изолированы от единственная точка.
- Хороший способ проверить это при включенном котле — подойти к блоку предохранителей или щитку и включить автоматический выключатель на «розетках», отключив подачу электроэнергии во все розетки в вашем доме.
- Если вы видите, что ваш котел теперь выключен, и когда вы проверяете термостат с помощью соответствующего безопасного изолирующего оборудования и процедур, вы видите, что он обесточен, вы можете быть уверены, что он находится в цепи «розеток».
- Вышеупомянутый пункт не заменяет включение и отключение в розетке рядом с котлом – сделайте и то, и другое.
- Теперь используйте подходящее безопасное изоляционное оборудование и процедуры, чтобы убедиться, что вы действительно изолировали проводку термостата, прежде чем начинать с ней работать.
Типы термостатов и проводки:
Проводные термостаты подключаются стационарной проводкой от отопительного контура, и, как правило, питание осуществляется трехжильным кабелем заземления.
Провода обычно имеют следующую цветовую маркировку:
Под напряжением: Коричневый
Нейтраль: Черный
Подключенный под напряжением: Серый
Земля: Желтый и зеленый
Фаза и нейтраль обеспечивают питание, а переключаемый выход под напряжением позволяет термостату включать и выключать питание в зависимости от температуры окружающей среды.
Некоторые термостаты питаются от батареек и не нуждаются в электропитании, поэтому используются только активные и переключаемые. Некоторые цифровые термостаты используют сеть в качестве источника питания, поэтому они имеют нейтральную клемму.
Обратите внимание: не думайте, что ваши провода имеют правильную цветовую маркировку. Очень важно, чтобы вы сфотографировали или записали, какие провода подключены к каким клеммам в вашем старом термостате, чтобы вы могли повторить проводку в своем новом.
Как установить термостат
- Используйте описанные выше процедуры безопасной изоляции. Вы имеете дело с блоком питания 240В.
- Снимите переднюю панель термостата и циферблат.
- Откройте прозрачную крышку и обнажите провода и разъемы.

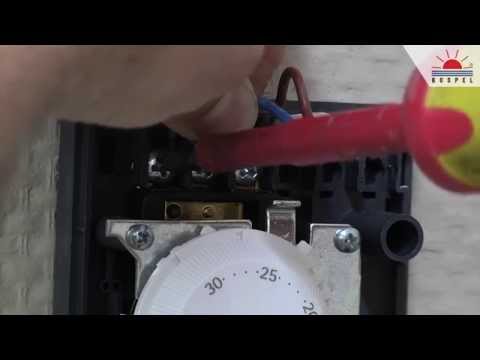

- Прежде чем что-либо трогать, проверьте с помощью тестера напряжения все соединения.
- Сфотографируйте соединения, а еще лучше запишите их или пометьте провода именно так, как они были подключены. Например. если синий провод был в соединении B, напишите «B» на куске ленты и оберните ленту вокруг провода. Также пометьте все незакрепленные или неподключенные провода. Вам нужно знать эту информацию для подключения нового термостата или на случай, если вам придется временно переподключить старый.
Не обязательно доверять цветным гильзам на проводах, так как их мог установить непрофессионал.
- Отсоедините провода от клемм, затем снимите термостат с задней панели.
- Отсоедините провод заземления от задней панели, затем отвинтите и снимите заднюю панель со стены.
- Убедитесь, что кабель и провода не свисают со стены. Вы же не хотите потерять их за стеной. Один из советов — прикрепить карандаш к проводам — этого веса достаточно, чтобы удержать их там.
- Прикрепите заднюю панель нового термостата к стене — некоторые термостаты поставляются с увеличенной задней панелью, чтобы скрыть голую штукатурку или краску, чтобы вам не пришлось перекрашивать. Возможно, вам придется измерить и просверлить новые отверстия в стене для новой задней пластины, поэтому используйте карандаш и мини-уровень.
- Теперь можно приступать к подключению проводов к новым клеммам. Используйте свою фотографию, заметки или этикетки, чтобы снова соединить провода. Обратитесь к руководству по новому термостату, чтобы узнать, как именно подключить провода.
Если у вас есть какие-либо сомнения, вызовите профессионального электрика.
- Теперь вы можете прикрепить переднюю панель к задней панели.
- Теперь запрограммируйте таймер.
- Выполнив все эти шаги, вернитесь к блоку предохранителей и снова включите электропитание котла и термостата.
- Убедитесь, что все работает правильно.
Если вы получаете неправильные показания термостата, и температура намного ниже или выше, чем показывает ваш термостат, это, скорее всего, связано с тем, что ваш термостат нуждается в замене. Термостат, который неправильно считывает температуру, обычно приводит к перегрузке вашей системы центрального отопления, что является плохой новостью для ваших счетов за отопление.
Страхование котла и центрального отопления С крышкой для бойлера от HomeServe вы можете быть уверены, что если что-то неожиданно пойдет не так, мы поможем сохранить ваши радиаторы горячими, а водопровод горячей водой.
