Как подключить термостат к насосу отопления: Терморегулятор для насоса системы отопления и регулировка циркуляционного оборудования

Содержание

Как подключить комнатный термостат к циркуляционному насосу

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами.

Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

  • обратный клапан. Без него работа насоса под давлением будет неполноценной;
  • фильтр глубокой очистки;
  • запорная арматура;
  • байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
  • специальные ключи для установки.

Совет 4 Как установить насос на отопление

  • — герметик;
  • — резиновые или силиконовые прокладки;
  • — набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)».

Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе.

Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Как подключить циркуляционный насос к электричеству

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей.

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии.

Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв.

м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

  • — настенный котел для теплых полов;
  • — коллекторный шкаф;
  • — запорные вентили;
  • — компрессионные фитинги;
  • — циркуляционный насос;
  • — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

  • Монтаж водяного теплого пола
  • как соединить теплый пол

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

В моих видео часто говориться о том, как подключить насос теплого пола к накладному термостату. При этом термостат монтируют на обратный коллектор распределителя теплого пола. Так же я очень часто отвечаю в письмах о том, как это сделать.

Но вопросов относительно сего момента меньше не становиться. То ли от незнания школьной программы физики, то ли от лени, то ли вообще по неизвестной причине. Ну как говориться: Был бы покупатель, а купец найдется!

Кто давно следит за моим творчеством, то знает, что я не сторонних всяких простых способов регулировки пола. Мне подавай модули подмеса, комнатные беспроводные термостаты и сервоприводы. Но так получилось, что мои коллеги начали применять простую схему регулировки теплого пола. При этом система оказалась простой, недорогой и до ужаса надежной, что даже мое стремление к перфекционизму не обошло сие творение.

Вот почему, я решил подробно осветить эту прекрасную тему, дабы проблем с регулировкой теплого пола стало меньше. Следовательно, читайте внимательно, да применяйте старательно.

Суть упрощенной регулировки теплого пола заключается в монтаже на обратный коллектор распределителя теплого пола накладного или с выносным датчиком термореле, которое управляет включением и выключением циркуляционного насоса. Таким образом, в систему поступает горячий теплоноситель температурой от 65-85 градусов.

Я уже слышу крики монтажников полов, которые в один голос кричат, что это недопустимая температура для системы водяного теплого пола. Но как говориться, в каждом правиле есть исключения. Так и в нашем случае. Прежде чем проблему орала решать, можно прислушаться и попробовать найти в описанном способе рациональное звено.

Ну, поехали. Для того, чтобы реализовать данную схему регулировки температуры теплого водяного пола, необходимо выполнить несколько условий.

Первое условие: Смонтированная труба теплого пола должна выдерживать температуру не менее 90-та градусов.

Второе условие: Необходимо сразу определиться, где будет насос. В котельной или на самом распределителе теплого пола. Это необходимо для того, чтобы проложить питающий кабель.

И третье условие: Это понимание сути такого способа регулировки. Вернее сказать — это первое условие. Но ничего. По ходу разберемся.

Сейчас представим, что все эти условия выполнены. Следовательно, начинаем монтаж. Монтаж самого реле не составляет труда. Монтируем его на обратку распределителя с помощью пружины. Пружина идет в комплекте с накладным термостатом. Если термостат с выносным датчиком, то монтируем его в стороне на стену, а колбу крепим на распределитель. Здесь есть одно но: термостат с выносным датчиком при неполном контакте колбы может немного врать, потому что колба должна полностью погружаться в специальную гильзу с определенным диаметром отверстия. А вот накладное термореле отрабатывает на все сто.

Теперь смотрим где у нас насос. На схему подключения по электричеству не влияет, что насос смонтирован, например, в котельной или на самом распределителе. Это влияет на длину питающего кабеля. Итак, представим, что насос — это лампочка, а термореле выключатель. Следовательно, необходимо подключить так, чтобы выключатель разрывал именно фазу идущую на лампочку.

Сделать это можно несколькими способами. Можно подключить по классической схеме через распределительную коробку. Со щита заводим в коробку питающий кабель. С распред коробки выводим кабель на термо реле и на насос. Коммутируем провода в распред коробке, что бы через выключатель пошла ваза. Это, по-моему, восьмой класс средней школы.

Но этот способ громоздкий. Так как коробку распределительную надо, куда-то, деть.

Второй и третий способ идентичны, по сути. Только поменяли местами слагаемые. Берем кабель со щита и ведем его к насосу, от насоса шлейфом ведем к термореле. Или, например, ведем сначала к термореле, потом к насосу. Про скрытый и открытый монтаж кабеля можно поинтересоваться у электрика. Но так как все грамотные сантехники изолируют магистрали к распределителю теплого пола, то можно кабель в гофре смонтировать по обратной трубе от насоса к распределителю или в обратном направлении.

Опишу подключение кабеля шлейфом через насос. Монтаж шлейфа — это оставление петли неразрезанного кабеля. Теперь зачищаем оболочку кабеля, чтобы не повредить жилы. Зачищаем жилу заземления. Это желто-зеленый провод на 10-15 мм и вставляем или прикручиваем его на клемму заземления. Теперь разрезаем синюю жилу. Первый конец со стороны щита зачищаем и вставляем в клемму нулевую. Второй конец со стороны термостата вставляем в клемму фазную.

Здесь главное не ошибиться. Далее идем к термореле и соединяем провода по схеме на отключение при наборе температуры. На самом реле — это клеммы С и 1. Следовательно, коричневый и синий провод подключаем к этим клеммам. И землю на свое место.

Теперь подаем питание и проверяем. При этом система должна быть заполнена теплоносителем, дабы на сухую на сжечь цирк насос с мокрым ротором.

Способ простой до ужаса, рабочий и надежный. На практике выставляем температуру на реле на температуру теплоносителя, который должен поступать в теплые водяные полы. Это примерно, от 30-ти до 40-ка градусов. Все зависит от смонтированной системы. Я, конечно, говорю про идеально смонтированную систему. Хотя бы с хорошим слоем теплоизоляции. В остальных случаях пробуйте, при этом я уже вижу, что хуже не будет.

Такой способ хорош тем, что регулируется вся площадь пола, подключенная к одному коллектору. Так же рекомендую монтировать обратные клапана перед насосом, независимо от того, где он смонтирован. Этот же способ можно использовать с настенными котлами, которые греют только теплые полы и имеют в своей плате возможность подключения внешнего датчика.

Вот и все. Как говориться весь секрет в простоте. Желаю вам в самых сложных, казалось бы, ситуациях, находить простые решения!

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу. ». Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос. Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.

Схема работы механического термостата.

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания. Схема, по которой он работает, выглядит следующим образом:

Как видно из схемы, есть два способа подключения такого термостата;

  • Через клемму NC — подключение для включения кондиционеров.
  • Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла. При этом необходимо сначала снять перемычку и закрепить концы проводов.винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах. В этой статье я расскажу еще об одной схеме.

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба. Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

  • L — напряжение питания.
  • N — провод нейтрали.
  • I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов». Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»). Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи.

Здесь были приведены самые распространенные схемы подключения комнатных термостатов. Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены. К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту. Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.

Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:
  • термостат для водяного отопления
  • для электрического теплого пола
  • для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно - схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

  • во-первых, котел меньше тактуя, быстрее прогревает систему
  • во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
  • да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут - ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот "обычная" схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.



На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

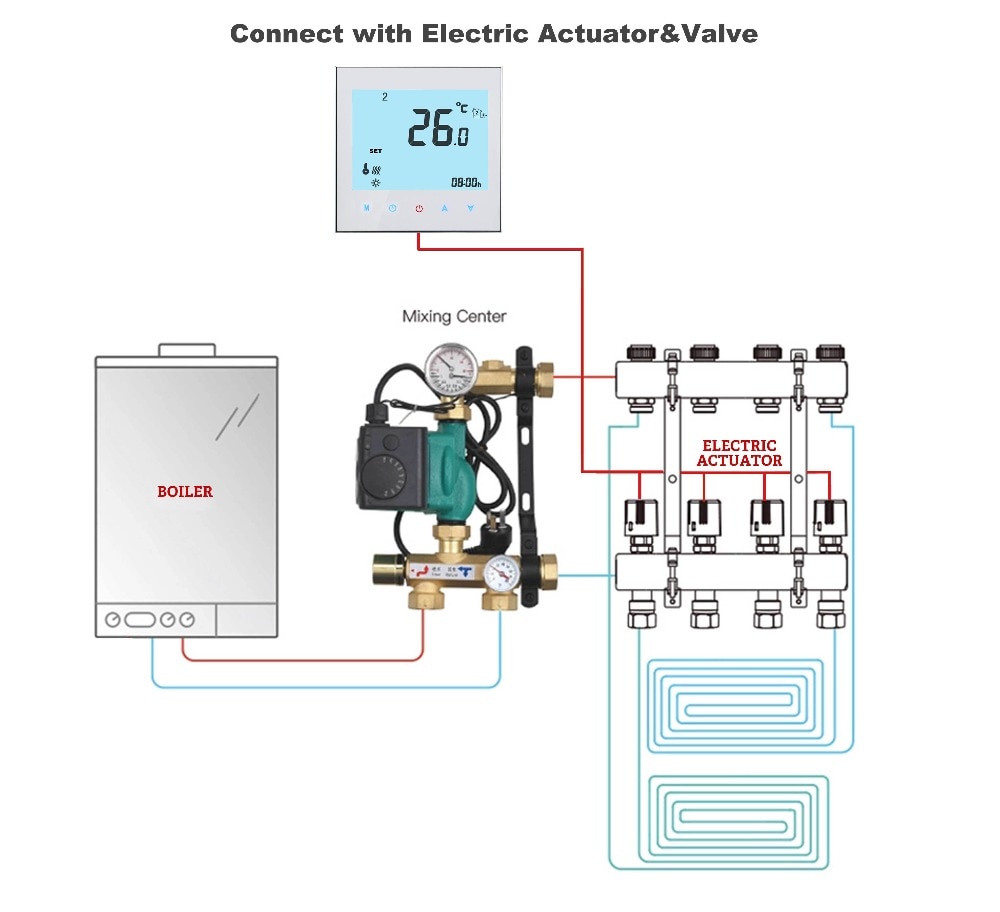

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Статьи по теме

Cхема подключения циркуляционного насоса к электросети — RozetkaOnline.COM


Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.



Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме —  ЗДЕСЬ  (ссылка откроется в новом  окне).



Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом



Общий принцип подключения насоса через ИБП следующий, питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Инструкции | Электрическая и принципиальная схема подключения отопления на 220 Вольт

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т.к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.
Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 - автомат защиты нагревательного элемента
F2 - тепловое реле защиты циркуляционного насоса
S1 - контакт термостата датчика на трубе обратки отопления
S2 - контакт термостата воздушного датчика внутри помещения

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

принципиальная схема подключения

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40x40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним "обратки" и "подачи" труб отопления.

котел из трубы

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

нагревательный элемент с резьбой и термостатом

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

термостат с погружаемым датчиком температуры

Терморегулятор со встроенным датчиком температуры воздуха

Терморегулятор со встроенным датчиком температуры воздуха, работает при помощи биметаллической пластины, два металла с различным тепловым расширением соединены друг с другом, при изменении температуры окружающего воздуха изменяется длина пластин, за счет различного теплового расширения, они изгибаются воздействуя на электрический контакт, включая и отключая нагрузку. Терморегулятор устанавливают на стене чуть дальше среднего расстояния по трубе подачи отопления.

термостат со встроенным датчиком температуры воздуха

Циркуляционный насос

Циркуляционный насос устанавливается на "обратке" трубы отопления, перед входом трубы в котел.

циркуляционный насос

Как подключить циркуляционный насос через термостат

Поговорим сегодня о "Комнатных программаторах".

(их еще называют программируемый комнатный терморегулятор, комнатный программируемый термостат).

Начнем с самых простых – электромеханических.

Такой термостат работает по температуре воздуха в помещении.

Очень прост в использовании – Выставили, допустим, 25*С, он "догнал" до заданной температуры и выключил котёл. Упала температура (примерно) до 23*С, включился котёл.

Цена на такие модели "стартует" от 7 $.

2.Дальше идут более сложные модели – Программируемый комнатный терморегулятор.

Этот уже программируется –

а) по дням недели,

б) по времени и тд. и тп.

Например – захотели чтобы ночью была одна температура (+18*С), утром другая (+22*С) , а днём (когда вас не будит дома)(+14*С) третья, а вечером (перед вашим приездом домой) четвёртая, а в выходные пятая – легко, это к нему. Ежедневную независимую температурную программу можно задать отдельно на каждый день недели.

Цена на таки модели уже от 28 $.

Но и экономят они уже больше (до 30 % газа).

3.Ну и третий вид (так сказать самый "крутой").

Это – Электронный программируемый терморегулятор.

(с четырьмя и больше выносными датчиками).

а) датчик комнатной температуры.

б) накладной датчик температуры теплоносителя.

в) дополнительный датчик теплоносителя (это если есть "тёплые полы").

г) внешний датчик уличной температуры.

Такой прибор повторяет функции предыдущих двух и имеет "кучу" своих.

а) программируется и управляется по интернету.

б) управляется по мобильному телефону.

в) возможна установка дополнительных комнатных датчиков.

г) может работать в беспроводном режиме (Wi-Fi).

д) возможна параллельная работа с кондиционером.

Ну и еще много всего.

Такие приборы стоят от 115 $.

А теперь немного поговорим об установки.

1.Комнатный термостат должен быть установлен на стене, в комнате, в вертикальном положении, на высоте 1,5 м от пола (для правильности контроля температуры).

2.Комнатный термостат должен быть установлен вдали от окон и дверей (во избежание попадания прямых солнечных лучей), а также от любых приборов излучающих тепло.

Продукцию каких производителей стоит рассмотреть в первую очередь?

Я доверяю вот этим производителям –

Danfoss (Дания), Siemens (Германия).

Качественная продукция, за оптимальные деньги.

Итог – какой выбрать прибор из 3-х решать уже Вам. Тут всё зависит от финансовых возможностей (понятно, что при стоимости котла в среднем 300$, Вы не будите ставить на него "программатор" по цене 130 $, а купите "среднюю" модель за 27 $, без лишних "наворотов", но хорошо зарекомендовавшую себя.

Вернемся к вашему вопросу.

МОЖНО – Он просто будит выключать и включать насос по температуре воздуха в помещении.

Суть в следующем . Собрался подсоединить насос к комнатному термостату , типа "Salus RT200" и тп. Поездил по магазинам , говорят ". нету таких .", в итоге купил терморегулятор тёплого пола .Вот такой :

Подкупила цена (650р) и возможность выноса датчика температуры до 50м .
Смущают два момента . 1) Гистерезис – 2гр , насколько это критично для "комфорта" ? 2) Что делать с датчиком , будет ли он реагировать на комнатную температуру ?

Стоит ли связываться с установкой (время жалко) , или сдать обратно ? Может у кого то был опыт с подобным девайсом ?

con написал:
Гистерезис – 2гр , насколько это критично для "комфорта" ?

Не критично, но ощутимо.

con написал:
Что делать с датчиком , будет ли он реагировать на комнатную температуру ?

А на какую он должен реагировать?

con написал:
возможность выноса датчика температуры до 50м .

А зачем так далеко?

На самом деле оказалось не два , а четыре градуса .Но в итоге ,на комнатной температуре/комфорте это не сказывается никак .

Мегавольт. написал:
А на какую он должен реагировать?

На температуру тёплого пола .) вроде бы . На комнатную температуру он вообще не реагирует . Вернее реагирует , но . Минимальный порог срабатывания терморегулятора начинается с 25гр , что для моей жены ". уже дышать нечем . ". Поэтому про комнатную можно забыть .
Но , пытливый ум – рукам покоя не даёт и как то вовремя , под руку попался кронштейн от газового цилиндра :

Вставил в него датчик и притянул стрипом к трубе отопления :

В итоге получилось : температура включения регулятора – 25гр , отключения – 29 . Собственно функцию свою он выполняет . С момента окончания настроек к котлу/насосу на подхожу , температура в доме 22гр.

У меня котёл/насос на кухне и в момент покупки регулятора была идея вывести датчик в другую комнату , а тянуть датчик ,для меня, проще/безопасней чем провода под нагрузкой .

Гистерезис 2К – очень дофига. Биметаллический термостат Эберле даёт гистерезис 0,5К. Электронные имеют гистерезис 0,3К. Из первого сообщения темы вообще не понять, какая стоит задача.

con написал:
На температуру тёплого пола .) вроде бы .

Ну если его погрузить в плиту тёплого пола, то будет на его температуру, если прислонить к трубе, то на температуру трубы, если на улицу вытянуть, то соответственно к полу он вообще ни какого отношения иметь не будет.

con написал:
Но , пытливый ум – рукам покоя не даёт и как то вовремя , под руку попался кронштейн от газового цилиндра.

Перемудрили конечно. Ну и если стояла задача о минимальном воздействии комнатной температуры, тем более решение спорное. Но раз режим работы устраивает, то можно и не париться.

con написал:
У меня котёл/насос на кухне и в момент покупки регулятора была идея вывести датчик в другую комнату , а тянуть датчик ,для меня, проще/безопасней чем провода под нагрузкой .

Ещё больше непонятно стало. Если котёл/ насос (в котле или отельный) стоит на кухне, оттуда же идёт вся система отопления, Датчик работает по температуре теплоносителя (на подаче или обратке). То на кой ляд датчик тащить в соседнюю комнату? Тем более, что на температуру в этой комнате завязываться ни как не хотелось.

con написал:
В итоге получилось : температура включения регулятора – 25гр , отключения – 29 .

а на самом терморегуляторе какая выставлена? И до какой температуры труба нагревается? Сомневаюсь, что это всё одинаковые числа.

cineman написал:
Из первого сообщения темы вообще не понять, какая стоит задача.

Задача простая . Сделать автоматику(терморегулятор) ответственной за постоянный температурный режим в доме .

Мегавольт. написал:
Ну если его погрузить в плиту тёплого пола, то будет на его температуру, если прислонить к трубе, то на температуру трубы, если на улицу вытянуть, то соответственно к полу он вообще ни какого отношения иметь не будет.

Приложить и вытянуть конечно можно , только толку от этого .У регулятора рабочий диапазон от 25 до 40гр .

Мегавольт. написал:
Перемудрили конечно. Ну и если стояла задача о минимальном воздействии комнатной температуры, тем более решение спорное. Но раз режим работы устраивает, то можно и не париться.

Стояла задача отодвинуть датчик от трубы .

Мегавольт. написал:
Ещё больше непонятно стало. Если котёл/ насос (в котле или отельный) стоит на кухне, оттуда же идёт вся система отопления, Датчик работает по температуре теплоносителя (на подаче или обратке). То на кой ляд датчик тащить в соседнюю комнату? Тем более, что на температуру в этой комнате завязываться ни как не хотелось.

Насос отдельный .По температуре теплоносителя , датчик стал работать после продолжительных "танцев с бубном" . А изначально , планировал завязаться на температуру воздуха соседней , с кухней , комнаты .

Мегавольт. написал:
а на самом терморегуляторе какая выставлена? И до какой температуры труба нагревается? Сомневаюсь, что это всё одинаковые числа.

При температуре на датчике 29гр , температура трубы -38 (мерил мультиметром с термопарой) , на термометре АОГВ – 52 .А вот с самим регулятором всё не так просто . Болтик крепления крышки находится под регулировочным колёсиком и во время монтажа можно запросто ошибиться на +- 5гр. Поэтому выставил по мультиметру -29гр.
ps
Вообще то ,с учётом изменения условий подключения датчика , можно было переставить колёсико на температуру комнаты -22гр.) что я и сделаю .

Автономные системы отопления в частном доме могут быть открытыми и закрытыми, с гравитационной и принудительной циркуляцией теплоносителя. Оптимальными и более практичными считаются схемы закрытого типа с принудительным движением воды. Энергозависимые тепловые магистрали обеспечивают равномерность подачи теплоносителя во все приборы без снижения температуры нагрева воды. А вот чтобы схема работала бесперебойно, нужна автоматика для циркуляционного насоса отопления – что это и зачем, следует разобраться подробнее.

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

  1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
  2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
  3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
  4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
  5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Приборы автоматики для насосов

Комплекс включает несколько отдельных агрегатов – терморегулятор, реле, источник бесперебойного питания (ИБП). Оборудование требуется для поддержания бесперебойной работы тепловых насосов, а также определения режима нагрева теплоносителя, который транспортируется по магистрали.

Совет! Термостат для циркуляционного насоса отопления пригодится не только в автономной системе, но и централизованной (в квартирах). Устройство устанавливается на радиатор, служит для коррекции интенсивности транспортировки теплоносителя в радиаторе.

Особенности и назначение термостатов

Прибор предназначен для контроля нагрева теплоносителя и совмещает функции запорного вентиля и термоэлемента.

Принцип работы термодатчика:

  • считывание информации с температурного датчика, который нужен для определения режима нагрева;
  • сравнение показателей датчика с заранее установленными настройками нагрева, которые пользователь вводит в меню устройства, определяя температуру включения и отключения насоса;
  • осуществление запуска оборудования в работу или отключение насоса.

Основной момент в определении режима – гистерезис. Это интервал запаздывания показателя температуры при запуске и остановке прибора. Как только начинается процесс нагрева теплоносителя, гистерезис плюсуется к показателям температуры, определяющим запуск насоса в работу, а при остывании жидкости установленный гистерезис отнимается.

Задается гистерезис в ручном режиме, хозяин сам может установить интервал в 5 и более градусов. Например, в настройках режима есть заданный уровень температуры +50 С, гистерезис в +7 С, то сначала теплоноситель прогревается до +57 С, затем блок автоматики, осуществляющий управление циркуляционным насосом, запускает агрегат в работу. А вот для отключения нагнетателя нужно остывание теплоносителя до +43 С (50-7).

Совет! Гистерезис следует устанавливать от +5 С, чтобы прибор не запускался и отключался поминутно, поддерживая точность нагрева в 1 градус. При подборе насоса нужно смотреть установки гистерезиса в прошивке, удобнее работать +/-1 градус минимум и +/-10 градусов максимум.

Термодатчик устанавливается рядом с котлом, а если термостат выставляется с учетом данных температуры в комнате, то приборы регулировки котла должны предусматривать внесение изменений в температуру нагрева теплоносителя.

Возможности и принцип работы бесперебойного блока питания

Циркуляционный насос – энергозависимое оборудование, поэтому при отключении электропитания прибор работать не будет. Чтобы не остаться без тепла, хозяину нужно позаботиться о дополнительном источнике питания, которым может стать бесперебойник (ИБП) или генератор. Но генератор работает шумно, а вот блок обеспечения гарантирует тишину, при этом не уступает генераторам по функциональным возможностям. Главное – правильно подобрать источник обеспечения постоянного тока с учетом индивидуальных особенностей системы.

Можно обойтись без дополнительного источника энергии, если сформировать схему отопления с уклоном трубопроводов в сторону котла – так теплоноситель будет циркулировать самотеком, то есть при отключении электроэнергии дом не останется без тепла. Однако самотечные схемы не подходят для строений более 1 этажа и площадью более 25 м2. На высоту самотеком вода не поднимется, а пока теплоноситель самотеком дойдет до крайнего радиатора, температура снизится, в комнатах будет холодно. Поэтому без насоса, а соответственно, источника дополнительного питания в таких тепловых магистралях не обойтись.

Монтаж ИБП не доставляет сложностей, оборудование оснащено автоматической системой управления, аккумулятором для нагнетателя – такой комплекс обеспечивает энергией блок управления циркуляционным насосом отопления и другие элементы системы, работающие от электричества.

На заметку! В техническом паспорте бесперебойника прописывается объем аккумулятора, стандартное время работы прибора. При выборе ИБП в расчет принимается мощность циркуляционного насоса. А чтобы обеспечить энергией все элементы схемы, источник питания нужно брать с запасом.

Характеристики реле включения и отключения насоса

Реле запуска и отключения необходимо для поддержания работы системы в автоматическом режиме. Если в схему встроен насос циркуляционный с датчиком температуры, то при понижении уровня давления в магистрали реле включает прибор в работу, а при увеличении давления отключает.

На заметку! Реле включения насоса отопления пригодится в однотрубных и двухтрубных системах с раздачей ГВС. При окончании разбора воды давление поднимается, прибор отключается. Как только потребление теплоносителя возобновляется, нагнетатель снова запускается в работу.

Установленный таймер для насоса отопления позволяет неплохо сэкономить на топливе, продлить срок эксплуатации оборудования. Отключение насоса – снижение затрат на обслуживание, оплату электроэнергии и износа деталей. Как правило, производители агрегатов выпускают оборудование сразу с полным оснащением или дают точные рекомендации по подбору типов комплекса автоматического управления.

Что касается терморегуляторов, то их следует установить на все батареи, в том числе в квартире. В этом случае хозяин получает возможность задавать режим прогрева в каждой комнате, а владельцы автономных систем снижают затраты на топливо, энергоносители. Например, можно задать минимальный прогрев теплоносителя в дневное время, пока все на работе, запускать оборудование на полный прогрев только в вечерние и утренние часы. При таком режиме экономия достигает 35-40%.

Совет! Для нормальной работы радиаторов нужны термодатчики с тонкой шкалой настройки. Это значит, что деления должны быть не более 1-5 градусов, чтобы выставление режима нагрева теплоносителя было как можно более точным.

Faq

Андрей ([email protected])

Добрый день. Подскажите какого сечения кабель проложить от электронного термостата BTRP230 до центра коммутации. Термостатов 8 шт., длина кабеля от 15 до 25 метров. ВВГ 4х1,5 или хватит ВВГ 4х0,75

Здравствуйте, Андрей.
Спасибо за обращение.
Рекомендуем использовать кабель 4х0.75 кв.мм.

Дмитрий ([email protected])

Здравствуйте. Подсоединение Salus it 500,полный комплект с шлюзом и дополнительным датчиком, к двухконторному котлу viessman vitopend 100 -W тип Wh2d. В каком положении должна находится ручка температуры отопления, на самом котле? И зачем в комплекте Salus it 500, большая бела крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
При подключении термостата к котлу, на котле устанавливается максимальная температура для вашей системе отопления.

Дмитрий ([email protected])

Здравствуйте. В каком положении должна находится ручка термостата отопления на самом котле? И для чего в комплекте большая белая крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
К какому оборудованию адресован вопрос?

Дмитрий ([email protected])

Здравствуйте, подскажите схему подключения Salus it 500, к двухконторному котлу viessman vitopend 100 -W тип Wh2d, разъём 96. В каком положении должна находится ручка термостата отопления на самом котле? И для чего в комплекте большая белая крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
Контакты приёмника iT500RX COM и NO необходимо соединить с клеммами 1 и L колодки котла, убрав перемычку.

Олег ([email protected])

Здравстуйте я поставил систему Rt 310i. Но ей я немогу управлять системой ГВС. И поэтому меня интересует система IT 500. Только вот интерестно до какой температуры идет нагрев ГВС. (Бойлера). Мой котел ZV 14 Centrometal. И установлен треходовой клапан с сервомотором. Смогу ли я управлять системой ГВС.

Здравствуйте, Олег.
Спасибо за обращение.
Контроль за системой ГВС в термостатах iT300i и iT500 означает управление насосом рециркуляции по времени.

Андрей ([email protected])

Здравствуйте. У меня установлена система IT600 (Kl08 и 7 датчиков VS20) На одном датчике быстро садятся батарейки (через 2 недели) и отключаются батареи в этой зоне. Головки стоят постоянно открытые. кто устанавливал ни чего толком сказать не могут. Как сделать так чтобы батареи в этой зоне топились постоянно пока датчик будет ремонтироваться?

Здравствуйте, Андрей.
Спасибо за обращение.
Рекомендуем заменить термоэлектрические приводы на нормально открытые.или заменить термостат на VS10WRF.

алексей ([email protected])

вышел из строя приемник от рт 300рф....что подойдет ? где купить

Здравствуйте, Алексей.
Спасибо за обращение.
Рекомендуем приобрести приёмник RXRT505. Приобрести можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке:https://www.termoclub.ru/about/regionalnaya-set-gde-kupit/

Александр ([email protected])

Доброго времени суток .Приобрел термостат salus htr 230 котел viessman vitopend 100 как правильно подключить пробывал разные варианты не могу понять

Здравствуйте, Александр.
Спасибо за обращение.
Требуется термостат с беспотенциальными сигналом "сухим контаком". При подключении термостата серии HTR требуется дополнительно приобрести промежуточное реле RM-16A или заменить на термостат серии Standart.

Артём ([email protected])

Добрый день, в частном доме установлен дизельный котел viessmann с контроллером vitotronic 100, будет ли работать с ним iT500 Интернет-радиотермостат (а именно весь комплект: радиотермостат iT500TR, интернет-шлюз iTG500, приёмник iT500RX) ? Либо какие варианты есть по удаленному контролю за состоянием работы котла? Необходим мониторинг температуры отопления (без ГВС), и возможность выставлять необходимую температуру удаленно, либо программировать термостат. В случае остановки котла, будет ли какое-то отображение в программе на смартфоне? При заказе оборудования осуществляете ли услуги по монтажу и наладке?

Здравствуйте, Артём.
Спасибо за обращение.
Можно подключить термостат iT500 к котлу Viessmann. Требуется подключить контакты приёмника iT500TR к клеммам штекера 143/146 системы управления Vitatronic 100. Вариантов оборудования удалённого контроля за котлом Viessmann в ассортименте компании Салус нет. Комплект iT500 предназначен для дистанционного контроля и управления за системой отопления.

Дмитрий ([email protected])

Здравствуйте! Подскажите, пожалуйста, какие продукты из серий it500 или it600 необходимо использовать для следующей схемы. Имеется котел Протерм Пантера 35 кВ двухконтурный. В доме 3 этажа и на каждом этаже свой отдельный насос. Хочу поставить по одному термостату на каждый этаж и чтобы при достижении заданной температуры насос отключался. Если отключаются все три насоса, то хорошо бы чтобы и отключался котел тоже. Еще нужно чтобы при включении хотя бы одного из трех насосов включался и котел. Возможно ли такое вообще реализовать? Я много читал инструкций к продуктам. До конца конечно я не уверен, но я вижу так (на примере it600): на каждый этаж ставится термостат VS20BRF, а на каждый насос ставится приемник RX10RF. Каждый термостат соответственно связан со своим приемником и может с помощью него вкл/откл насос при достижении заданной температуры. На котел также ставится тот же термостат с приемником. Термостат на котле задается как ведущий группы. В группу входят остальные три термостаты на этажах. Если я правильно думаю, то при отключении всех трех насосов, термостаты будут передавать сигнал на ведущий термостат на котле и котел будет выключаться. Будет ли работать такая схема? Или может нужно еще докупить центр коммуникации KL08RF? Если несложно вышлите хотя бы примерную схему всего этого подключения, если оно вообще возможно.

Здравствуйте, Дмитрий.
Спасибо за обращение.
Рекомендуем использовать выбранные термостаты вместе с центром коммутации KL08RF с электроприводами T30NC230V. Для управления через смартфон требуется интернет-шлюз G30. Центр коммутации будет управлять котлом.

Алексей ([email protected])

Какой прибор (реле) необходимо приобрести для подключения водонагревателя (2кВ) для управления через Salus It500? Если можно с конкретным наименованием. Спасибо.

Здравствуйте, Алексей.
Спасибо за обращение.
При подключении реле RM 16A к приёмнику iT500 можно увеличить резистивную нагрузку до 3.5 кВт.

Алексей ([email protected])

22 мая 2018. Salus it500. Интернет провайдер - Мегафон. Объясните пожалуйста что происходит? И когда возобновится возможность управления системой через интернет?

Здравствуйте, Алексей.

По причинам, не зависящим от производителя, удалённое управление вашими устройствами через интернет может быть временно недоступно. Просим с пониманием отнестись к данной проблеме. Мы выполняем все возможные и доступные действия, чтобы вернуть возможность удаленного управления работой устройств в течение ближайших дней. По мере необходимости продолжим наши действия до восстановления полной функциональности устройства. Будем держать Вас в курсе, актуальную информацию будем отправлять Вам по электронной почте. Одновременно, хотим проинформировать, что во время отсутствия функции управления устройством через интернет, само устройство в локальном режиме работает корректно, по тем программам и настройкам которые Вы можете задать на самом устройстве.

Благодарим вас за понимание.

Виктор ([email protected])

Добрый день! Приобрёл it 500. Большую часть времени прибор недоступен для управления через интернет. Подскажите, что нужно сделать.

Здравствуйте, Виктор.
Спасибо за обращение.
Проблема связана с iP-адресом, которая в ближайшее время будет исправлена специалистами компании.

Александр ([email protected])

Добрый день! Есть термостат salus HTR230 и газовый котел бош 4000. Подскажите пожалуйста на какие контакты в термореле подключать провода от котла? В котле я понимаю удаляется перемычка и туда сажается кабель двухжильный вместо перемычки, а вот именно в термостате не пойму куда сажать. Есть колодка на 2 контакта фаза вход и выход на сервопривод, есть на три контакта ноль и выход с него на насос и таймер. В инструкции не совсем понятно ,нарисован заведенный кабель и посажен конец на фазу и второй конец на ноль, то ли это входное питание на реле, то ли это как раз кабель с котла вместо перемычки? Не могли бы подробнее объяснить тонкости подключения, конкретно на какие клеммы сажать кабель?

Здравствуйте, Александр.
Спасибо за обращение.
Для подключения термостата HTR230 к котлу Bosch5000 необходимо использовать промежуточное силовое реле, например RM-16A. Подключить питание 220В к термостату и реле на клеммы L и N. Управляющий сигнал термостата(клемма со стрелкой) соединить с клеммой SL реле. Клеммы котла ТН1 и ТН2 освободить от перемычки и соединить с клеммами реле NO и COM.

Максим ([email protected])

Можно ли термоголовку TRV 10 RF применять в других системах управления по протоколу Zigbee, а конкретно с контроллером MPM-...... SmartStruxure Lite

Здравствуйте, Максим.
Спасибо за обращение.
Нельзя, т.к. оборудование серии iT600 можно использовать только со шлюзом UGE600 и приложением SALUS SmartHome.

Юрий ([email protected])

Здравствуйте! Приобретён терморегулятор Salus RT300 необходимо им управлять насосом водяного тёплого пола. Могу ли я дооборудовать терморегулятор выносным датчиком вашего производства FS300 для корректной работы устройства?

Здравствуйте, Юрий.
Спасибо за обращение.
Ограниченный диапазон температур и отсутствие контактов для подключения внешнего датчика FS300 не позволяют использовать термостат RT300 для управления насосом напольного отопления по температуре пола. Рекомендуем установить регулирующий клапан, например ESBE VTA370 на поддержание температуры тёплого пола и использовать термостат RT300 для управления насосом по температуре воздуха в помещении или заменить на термостат Salus VS30W или ERT30UP и датчик FS300. Приобрести оборудование можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке: https://www.termoclub.ru/about/regionalnaya-set-gde-kupit/?city_id=576

иван ([email protected])

Здравствуйте! Уменя htr 230 20. Подскажите, как подключить его к котлу Proterm Pantera или Ariston CARES X 24.Спасибо!

Здравствуйте, Иван.
Спасибо за обращение.
При подключении термостата Salus HTR230 20 к настенным газовым котлам Protherm Pantera или Ariston CARES X 24 требуется использовать «посредника» - силового реле.
Например силовое реле RM16A.
Для подключения используйте схему 1 инструкции. В котле необходимо снять перемычку на колодке регуляторов, например для Protherm колодка X17.
Приобрести реле RM16A можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке: http://www.termoclub.ru/about/regionalnaya-set-gde-kupit/

Юрий ([email protected])

День добрый. Расскажите поподробнее об управлении ГВС. Был куплен salus it500 к одноконторнуму котлу Viessmann 100w на сухих контактах. На ГВС был установлен циркуляционный насос. Каким образом будет регулироваться температура ГВС, если термостат регулирует только время и периодичность включения насоса?

Здравствуйте, Юрий.
Спасибо за обращение.
Контроль ГВС в iT500 подразумевает включение загрузочного насоса или насоса рециркуляции водонагревателя по времени на 3 периода в сутки.

Александр ([email protected])

Добрый день. Необходима схема подключения промежуточного реле RM-16 к IT-500 для безпотенциального подключения котла и потенциально подключения 1 насоса. За ранее благодарю.

Здравствуйте, Александр.
Спасибо за обращение.
На указанный адрес электронной почты выслана схема подключения приёмника iT500 с котлом и насосом.

Максим ([email protected])

Здравствуйте! Использую Salus IT500. Недавно подключил датчик управления второй отопительной зоной IT300 (с использованием насоса). Однако, когда необходим обогрев только 2ой зоны (без 1ой зоны), контроллер запускает насос, но не запускает котел. Свидетельствует ли это о неисправности IT500RX или о некорректной схеме подключения? Либо это нормальная работа и 2ая зона может обогреватся исключительно при работе 1ой зоны? (тогда не понятно зачем контроллер запускает насос)

Здравствуйте, Максим.
Спасибо за обращение.
Не корректное использование термостата iT500, т.к. происходит управление двух зон за неравноценным оборудованием. Рекомендуем управлять двумя зонами нагрева без управления котлом. Например циркуляционными насосами и клапанами контуров отопления.

павел ([email protected])

Здравствуйте. У меня salus it500 подскажите как подключить беспотенциально котел и потенциально два насоса. Чтобы контроллер безпотенциально подключался к котлу и запускал горелку и одновременно насос отопительного контура а насос номер два работал на ГВС по временной программе. Если возможно схему подключения. Зарание спосибо.

Павел, здравствуйте.
Спасибо за обращение.
Для подключения беспотенциального(сухого) контакта котла и потенциальных контактов для циркуляционных насосов отопления и ГВС рекомендуем использовать промежуточное реле RM-16A компании Salus, которая развяжет электрическую схему. Схема подключения дополнительно будет выслана на Ваш электронный адрес. Приобрести промежуточное реле RM-16A можно в ближайшем магазине торговой сети Термоклуб. Контактные данные магазинов доступны по ссылке:http://www.termoclub.ru/contacts/network/
Код позиции:0-07-0028

Задайте ваш вопрос

Как подключить накладной термостат SD349 к насосу и бойлеру

Как подключить накладной термостат к насосу

Содержание статьи

Для того чтобы циркуляционный насос автоматически включался и выключался при нагревании и охлаждении теплоносителя, используют термостат. Наиболее простыми и дешевыми являются накладные термостаты с пружиной.

Такие термостаты легко крепятся на трубу отопления рядом с котлом, и осуществляют включение или выключение циркуляционного насоса в зависимости от температуры теплоносителя в системе отопления. Что это даёт?

Во-первых, таким образом, экономится значительная часть электричества, которое потребляется для работы насоса, когда это не нужно. Например, твердотопливный котел остыл, чтобы выключить насос нужно встать в 2 часа ночи. При установленном терморегуляторе насос отключится сам.

Во-вторых, чтобы организовать совместную работу двух котлов отопления: электрического и твердотопливного. Пример, ТТ котел остыл, термостат это увидеть и остановил работу насоса. Термостат, установленный в электрокотле, среагировал на падение температуры теплоносителя и включился в работу.

В противном случае, без установленного термостата, когда твердотопливный котел потухнет, циркуляционный насос продолжит работу, а электрокотел, помимо радиаторов отопления, будет греть ещё и теплообменник ТТ котла. Такой подход предвещает повышенный расход электроэнергии и очень не экономичен.

Принцип работы накладных термостатов

Существует несколько разновидностей накладных термостатов. Бывают термостаты с биметаллической пластиной, а бывают термостаты с гильзой. В первом случае на нагрев теплоносителя реагирует биметаллическая пластина, во втором случае, газ, который заключён в герметичную колбу.

Бывают также электронные терморегуляторы, которые представляют собой плату с дисплеем и накладным резистором, который снимает температуру воды в системе отопления. Стоимость электронных термостатов выше, чем накладных. В данной статье строительного журнала samastroyka.ru будет рассмотрен порядок подключения накладного термостата с биметаллической пластиной.

Устройство термостата Sandi Plus SD349

Накладной термостат с пружиной Sandi Plus SD349 имеет пластиковый корпус, на котором расположен регулятор температуры. Внутри термостата имеется биметаллическая пластина, которая реагирует на изменение температуры теплоносителя в системе отопления.

При нагревании пластина поднимается вверх и толкает тем самым расположенный над ней переключатель. При остывании, пластина опускается вниз, что приводит к переключению контактов в другое положение. То есть, переключатель имеет всего два положения.

Также внутри термостата располагается клеммная колодка с тремя контактами (1-2-3). Во многих аналогичных накладных термостатах вместо цифры 1 имеется обозначение в виде буквы «С». Так вот, цифра «1» и буква «С» обозначают общий контакт, а остальные цифры (2 и 3) включение и отключение термостата при заданной температуре.

Как подключить накладной термостат к циркуляционному насосу

Накладной термостат можно подключить для работы циркуляционного насоса или бойлера. Если нужно чтобы насос включался и отключался при заданной температуре теплоносителя в системе, то подключать термостат нужно следующим образом.

  • К контакту «1» или «С» подключается фазовый провод;
  • С контакта «3» он выходит и идёт к насосу (подключается к клемме L уже на насосе). Нулевой провод подключается к клемме циркуляционного насоса напрямую, без захода в термостат. Здесь все просто и термостат работает в роли обычного выключателя, разрывая тем самым фазу.

Таким образом, когда температура воды в системе достигнет 40 градусов, термостат включит насос. Когда температура воды упадёт ниже заданного значения, циркуляционный насос автоматически выключится.

Точно также подключается термостат и для работы бойлера, только вместо 3 контакта, в нем используется 2 контакт. То есть, насос не будет выключаться до тех пор, пока вода в ГВС не нагреется до достаточной температуры. Очевидно, что работа термостата в данном плане осуществляется наоборот, хотя и принцип остаётся неизменным.

Особенности установки накладного термостата

В установке накладного термостата нет ничего сложного. Термостат нужно устанавливать на той трубе, где он будет снимать температуру воды или антифриза. Также, между трубой и термостатом не должно находиться ничего лишнего, что ухудшало бы теплообмен, например, толстого слоя краски.

Для крепления накладного термостата к трубе, в комплекте с ним идёт пружина, которой термостат крепко удерживается за специальные крепления по бокам. Чтобы улучшить теплообмен между трубой и термостатом, нередко производители добавляют в комплект специальную пасту.

Поэтому если у вас с накладным термостатом в комплекте шёл пакетик с пастой, то перед установкой термостата на трубу необходимо использовать пасту, которая наносится на рабочую поверхность, снизу термостата.

Оценить статью и поделиться ссылкой: Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.


Обычно электронный термостат в Соединенных Штатах питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса


Электропроводка термостата теплового насоса - Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ .C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан - это устройство, которое меняет направление потока хладагента в системе трубопроводов.В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал - E .

Обратите внимание на следующие особенности, которые встроены в большинство современных программируемых термостатов теплового насоса.

  • Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
  • Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
  • Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки выходных и функции ограничения для отпуска.
  • Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице "Электропроводка термостата теплового насоса"


Как подключить тепловой насос для управления # 1 Лучшие детали подключения

Как подключить тепловой насос для управления - Может быть время, когда вы захотите заменить свой старый термостат теплового насоса на новый термостат теплового насоса .У нас есть другие статьи, которые помогут вам с подключением термостата. Эти другие статьи помогут вам с цветами проводки термостата и схемами подключения термостата. В этой статье мы предоставим конкретную информацию по подключению теплового насоса для управления.

Подключение теплового насоса отличается от подключения кондиционера к газовой печи или котлу. В тепловых насосах есть дополнительные элементы управления, которые требуют особого внимания и понимания для правильного подключения проводки. Кроме того, замена старого механического термостата на новый цифровой термостат потребует дополнительной проводки, которая также может потребовать, чтобы вы протянули новый провод к термостату от воздухоподготовителя.

Перед тем, как выполнять какие-либо электромонтажные работы для вашего термостата или иным образом, всегда убедитесь, что вы отключили питание на выключателе и на устройстве обработки воздуха / конденсаторе. Кроме того, вы можете нанести серьезный ущерб своей системе, если этого не сделаете.

Варианты подключения термостата теплового насоса

Существует множество вариантов подключения теплового насоса для управления, поскольку существует много типов тепловых насосов. Тепловые насосы обеспечивают отопление и охлаждение дома или на работе. Тепловые насосы используют процесс охлаждения для перемещения тепла в том или ином направлении в зависимости от сезона и настройки термостата.Кроме того, воздушные тепловые насосы имеют резервные методы обогрева по двум причинам.

  1. Когда система теплового насоса переходит в режим разморозки, ей требуется резервный источник тепла
  2. Если температура падает ниже определенной точки, тепловому насосу требуется дополнительный источник тепла, чтобы поддерживать настройку термостата

Самый простой Методом резервного или дополнительного обогрева тепловых насосов являются электрические нагревательные полосы. Следующим по распространенности резервным источником тепла является газовая печь.Наконец, оба этих метода могут потребовать отдельного подключения термостата теплового насоса.

Обозначения проводки термостата теплового насоса / клеммы и цвета (Цвета проводки термостата соответствуют промышленным стандартам (типовые))

Обозначение провода R и клемма - Провод R - это напряжение 24 В, исходящее от управляющего трансформатора 24 В. Это мощность для включения управляющих реле и контакторов в вашей системе. Термостат - это просто переключатель, и питание поступает от трансформатора через этот вывод.Для тех, у кого есть термостат для похищения энергии (без батарей), именно здесь термостат получает свою энергию. Наконец, цвет провода R обычно красный.

Обозначение провода C и клемма - старый провод C? Это обычный провод, который у многих людей вызывает расстройство желудка и бессонные ночи. Причина этого в том, что большинству современных термостатов для работы требуется провод C или . Общий 24-вольтовый провод C исходит от управляющего трансформатора, как и вышеупомянутый провод R.Трансформатор управления для системы HVAC имеет 4 провода. Более того, одна сторона предназначена для линейного напряжения в трансформаторе, а другая сторона - для 24-вольтового управляющего напряжения, выходящего с другой стороны трансформатора (см. Рисунок вверху справа).

Чтобы получить полную схему, вам нужен источник, путь и нагрузка. В этом случае трансформатор - это источник, провод R и провод C - путь, а термостат - нагрузка. Это если у вас есть современный цифровой термостат, не требующий батареек.Наконец, термостату требуется питание для работы.

Когда C Wire не нужен?

В некоторых цифровых термостатах для питания используются батарейки. В этом случае вам не нужно беспокоиться о проводе C или, как его иногда называют, проводом C1. Кроме того, эта информация должна быть предоставлена ​​вам вместе с инструкциями по термостату.

Проблема с проводом C

Причина всего упомянутого выше недоумения заключается в том, что для многих старых термостатов не требовался провод C.Это были простые механические термостаты с ртутным переключателем внутри. Кстати, ртуть запрещена федеральным губминтом)) как продукт, который нельзя использовать в продуктах HVAC. Если вы меняете старый ртутный термостат, убедитесь, что вы утилизируете его надлежащим образом. Ртуть очень токсична для окружающей среды. Во всяком случае, этим термостатам никогда не требовался провод C, поэтому для более нового современного термостата потребуется дополнительный провод (провод C) для правильной работы. Кроме того, цвет провода C обычно темно-синий.

Следовательно, это означает, что если у вас нет нужного количества проводов на термостате, вам нужно будет протянуть новый провод термостата к новому термостату. То есть, в частности, чтобы у вас было правильное количество проводников для правильной работы нового термостата. Для термостата теплового насоса требуется больше проводников, чем для термостата кондиционера. То есть даже для провода C. Это касается Honeywell, Emerson, Ecobee, Nest, White Rodgers и всех других современных цифровых термостатов.Наконец, им нужен провод C для замыкания цепи и подачи питания.

Схема электрических соединений термостата теплового насоса

Другие обозначения клемм R и провода

Многие термостаты имеют RC и RH вместо одной клеммы R. Что это значит? Эти термостаты предназначены для управления отдельными системами, каждая из которых имеет свой управляющий трансформатор. Два трансформатора не могут питать один термостат. Если у вас только один трансформатор, то между клеммами RH и RC, скорее всего, будет перемычка (или латунная полоска).Если у вас нет перемычки, вы разъедините красные провода. Управляющий трансформатор в системе отопления будет иметь красный провод, оканчивающийся на правой стороне. Кроме того, трансформатор управления для системы охлаждения будет иметь красный провод, оканчивающийся на RC-клемме.

Один ученик однажды спросил меня, почему в этой ситуации используется только один общий провод или провод c. Отличный вопрос, особенно от ученика, начинающего свою карьеру в HVAC. Это показывает, что они обращают внимание. Это потому, что все нейтралы одинаковы (в большинстве случаев).Если это не стоит слишком дорого, я всегда советую покупателю заменить проводку на один трансформатор. Большинство трансформаторов в любой системе могут выдерживать номинальную мощность в ВА, необходимую для питания всех элементов управления в обеих системах, и переустановка проводки проста (по крайней мере, для меня это так).

Другие клеммы управления тепловым насосом и обозначения проводки

Обозначение клеммы Y провода - Этот цвет обычно представляет собой желтый провод и идет к клемме Y. В тепловом насосе это для отопления и охлаждения. Он включает контактор компрессора в конденсаторе.

O Обозначение клеммы провода - Этот цвет обычно оранжевый и идет к клемме O (в Rheem и Ruud, она идет к клемме B). Это управление реверсивным клапаном в конденсаторной установке. Реверсивный клапан переключает конденсатор с нагрева на охлаждение и наоборот, в зависимости от настройки термостата.

W Обозначение клеммы провода - Обычно этот цвет белый и соответствует клемме W. В тепловом насосе это резервный источник тепла.Будь то электрические нагревательные ленты или газовая печь (двухтопливная), терминал W контролирует это. Этот провод также будет идти к воздухоочистителю / печи и конденсатору. Плата управления размораживанием в конденсаторе автоматически разморозит систему. Когда он переходит в режим размораживания, включается резервное тепло. В большинстве случаев, если вы меняете термостат, вам не нужно беспокоиться о проводке на конденсаторе.

Подключение дополнительного термостата для термостатов теплового насоса

В некоторых случаях у вас будет система, требующая ступенчатого управления.Большинство жилых систем, которые являются ступенчатыми, являются двухступенчатыми. В этом случае вам понадобится термостат с клеммой W2 и клеммой Y2. Цвета для этих клемм различаются, но в большинстве случаев W2 будет черным, а Y2 - голубым. В некоторых случаях, в зависимости от вашей системы, W2 можно использовать просто для аварийного обогрева, который является вашим резервным источником тепла. Иногда его называют дополнительным нагревом, и он используется в случае, если что-то пойдет не так с конденсаторным блоком.

В некоторых случаях клемма термостата будет иметь маркировку Aux / E / W2.Если в вашем старом термостате используются два отдельных провода, и они были отдельно подключены к Aux и E, используйте провод и дополнительный провод, чтобы связать эти провода вместе. Затем подключите дополнительный провод к Aux / E / W2 *. * Всегда следуйте инструкциям производителя по электромонтажу. Почти все производители разные, и у них разные инструкции по подключению, чтобы все было правильно.

Заключение | Как подключить тепловой насос для управления - нагрев и охлаждение

Наконец, всегда обязательно следуйте инструкциям производителя термостата по подключению и настройке.Что-то недавно установленное термостаты требует настройки специально для теплового насоса. Руководство по эксплуатации должно помочь вам сориентироваться в настройках и внести соответствующие изменения в термостат, чтобы он правильно работал в качестве термостата теплового насоса.

Существуют и другие возможные конфигурации проводки термостата теплового насоса, но это основные. Надеюсь, они объяснены таким образом, чтобы помочь вам разобраться в проводке. Если у вас есть увлажнитель для домашнего увлажнения и электронный воздухоочиститель для более чистого воздуха, для этих устройств потребуются дополнительные провода.Следуйте основным инструкциям по подключению этих проводов к термостату. Если запутались, вызовите специалиста. Кроме того, в долгосрочной перспективе будет дешевле нанять профессионального специалиста по HVAC, который сделает это за вас, чем сжечь что-то из-за неправильного подключения.

Как подключить тепловой насос для управления - Руководство по подключению термостата

Цвета подключения термостата Видео

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией.При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке. *

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например: обогрев, охлаждение, вентилятор и т. д.На схеме ниже показано, что контролирует каждый провод в вашей системе:

S - Датчики, проводные внутри и вне помещений

Y - ступень компрессора 1 (охлаждение)

Y2 - 2 ступень компрессора (охлаждение)

G - Вентилятор

C - общий

U - Управление увлажнителем, осушителем или вентилятором

L / A - A - Вход для неисправности теплового насоса

O / B - Реверсивный клапан для систем с тепловым насосом

E - Аварийный обогрев

Доп. / Вт2 - ступень нагрева 2 (нагрев)

Вт - ступень нагрева 1 (нагрев)

R - 24vac (нагревательный трансформатор)

Rc - 24vac (трансформатор охлаждения)

* Термостаты торговых моделей необходимы для работы "двухтопливных" систем (систем, использующих тепло насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству по базовому пошаговому руководству по подключению:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете система включается через 5 минут, питание отключено.Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы, обозначенные A B C или 1 2 3, значит, ваш новый термостат не может быть напрямую совместимы, так как ваша система требует термостата с коммуникацией.

Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или Другие.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве. (Пример. - У вас есть единственный провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC - в контакт. в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой провод с маркировкой Rc, например), вы можете удалить любые перемычки между клеммами R и Rc, или нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и Провода, помеченные X или B, см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.

Давайте посмотрим на провод G. Этот провод пойдет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 - к Y2. Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно склеить отключите провод B, чтобы он не мог контактировать, и провод O будет подключен к клемме O / B на ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к терминал W.

Руководство по подключению термостата

для домовладельцев 2021

Это полное руководство по подключению 24-вольтного термостата охватывает все вопросы подключения термостата, от простых до сложных. Мы обращаемся к ним в порядке от наиболее распространенных к наименее распространенным. Мы не покрываем вопросы, касающиеся проводки термостата на 110/240 вольт и милливольтного термостата.

Не стесняйтесь переходить к разделу, посвященному вашей конкретной теме:

Является ли моя система отопления, вентиляции и кондиционирования 24-вольтовой системой?

Успех начинается с знания, какой тип проводки термостата у вас есть или нужен.Возможны следующие варианты: 24 В, 110/240 В и милливольтный термостат. Это руководство касается 24-вольтовых систем, большинства систем отопления, вентиляции и кондиционирования воздуха.

24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

  • Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос с дополнительными нагревательными пластинами или без них
  • Охлаждение: Кондиционер, PTAC (стационарный кондиционер в комплекте), тепловой насос
  • Принадлежности: Увлажнитель, осушитель, вентилятор ERV / HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

Эти системы могут быть традиционными сплит-системами, с одним компонентом снаружи, а другие внутри, бесканальными сплит-системами с внешними и внутренними компонентами и комплексными системами, в которых все компоненты расположены в одном большом корпусе, обычно устанавливаемом на открытом воздухе.Это могут быть одноступенчатые, двухступенчатые системы или системы переменной производительности. Двухтопливные системы с топкой и тепловым насосом представляют собой системы с напряжением 24 В / низкого напряжения.

Более 90% всех систем HVAC (отопления, вентиляции, кондиционирования) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ системами на 24 В:

  • Котлы
  • Электропечи
  • Плинтус электрический
  • Печи на твердом топливе (дрова, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
  • Милливольтные печи, не требующие электричества

3 Способ подключения термостата

Начнем с самого простого.Если старый термостат все еще установлен, то это сработает. Если старый термостат был удален, то подход немного сложнее, но все равно можно сделать самодельный проект.

# 1 Заменить провод термостата на провод:

Если вы не меняли компоненты системы HVAC, но хотите установить новый термостат, воспользуйтесь этим подходом.

# 2 Найдите соединения проводки в печи или воздухообрабатывающем устройстве:

Если термостат был снят, ваша работа немного сложнее.Один из двух подходов может сработать. Вот самый верный подход.

# 3 Используйте стандартные цвета проводки для подключения термостата:

Этикетки

Цвет проводов

Функции подключения

Y желтый

Охлаждение

Y2 Голубой / Другие цвета

Двухступенчатое охлаждение

Вт Белый

Отопление

W2 Коричневый / Другие цвета 2-ступенчатый нагрев
G Зеленый Внутренний вентилятор / кондиционер
С Синий / Черный Общий провод
R Красный Питание 24 В
RC Красный Питание 24 В
E Нет универсального цвета Аварийное отопление
X / AUX Нет универсального цвета Дополнительное отопление
B Темно-синий Обратный клапан для отопления
O оранжевый Обратный клапан для охлаждения
S1 / S2 Нет универсального цвета для наружного блока

Если термостат был снят, поэтому вы не знаете, какие провода были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно, заходя в печь, этот подход может сработать.Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют внутреннего значения. Провода все одинаковые: сплошной медный провод, покрытый цветной ПВХ изоляцией. Цветовой код был введен, чтобы облегчить работу, которую выполняете вы. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждого терминала.

  • Подсоедините красный провод к клемме R (вызов для нагрева и / или охлаждения).
  • Подсоедините зеленый провод к клемме G (вентилятор).
  • Присоедините белый провод к клемме W (Нагрев).
  • Подсоедините желтый провод к клемме Y (переменного тока).
  • Подсоедините синий провод к клемме C (Общий провод - подробности см. Ниже).
  • Оберните все дополнительные провода вокруг жгута, чтобы они не соприкасались с оголенным проводом или клеммами.

Примечание: Если какой-либо из компонентов поддерживает ступенчатый нагрев или охлаждение, эта конфигурация либо не будет работать, либо не обеспечит полную производительность системы.Если это не работает или вы не уверены, что получаете полную производительность, например, поэтапное нагревание или охлаждение, обратитесь к специалисту по HVAC. Техник проверит соединения в печи или воздухообрабатывающем устройстве и завершит подключение термостата.

Добавление провода термостата C

Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Issue: Что делать, если у меня нет C-Wire . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие климатические особенности.Целью этого является создание максимально точного комфорта в помещении.

Многие термостаты работают без провода C, периодически отбирая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Проволока необходима для большинства марок и моделей, включая ecobee и Honeywell Lyric.

Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-образного провода.Термостат Nest не требует этого провода для большинства установок ». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если установите провод C или заменяющий его аксессуар.

Если вы снимаете старый термостат и к клемме C не подсоединен провод, у вас есть несколько вариантов. Полная информация находится в руководстве по выпуску C-Wire, упомянутом двумя параграфами выше. Вот их обзор:

  • Замените термостат на термостат, для которого не нужен провод C (Nest, Lux Geo - два), и живите с несовершенными результатами.
  • Используйте неиспользованный провод в жгуте в качестве провода C.Подключите его к клемме C в печи / воздухонагревателе и к клемме C термостата. Не забудьте выключить печь перед тем, как открывать ее крышку (крышки).
  • Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимый контроль над вентилятором. Присоедините его к клемме C в печи и на термостате.
  • Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать энергию от другого терминала. См. Наше руководство по C Wire для получения полной информации, фирменных продуктов для Honeywell, Sensi и ecobee, а также полезного видео.
  • Обратитесь к специалисту по HVAC для установки.

Примечание по электропроводке термостата для обмена данными между системами отопления, вентиляции и кондиционирования воздуха

Если у вас есть коммуникационная система HVAC, то вам понадобится коммуникационный термостат и соответствующая проводка. Подробная информация доступна в нашем руководстве «Связь с коммуникацией и без связи» HVAC . В коммуникационных системах используется всего 4 провода. Однако основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или кондиционера и соответствующей клемме термостата.

Как заменить провод термостата

Вам потребуется заменить проводку термостата, если ваша новая система HVAC относится к другому типу (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддержки повышенной производительности новой системы (два - ступень, заменяющая, например, одноступенчатую систему).

Важным первым шагом является выбор подходящего типа провода для замены. Поставляется в связках по 2, 3, 5, 6 и 8 проводов.Когда вы будете покупать его, они будут помечены как 18/2, 18/3, 18/5 и т. Д. Для большинства систем сегодня требуется минимум 5 проводов, если в систему включено как отопительное оборудование, так и оборудование для кондиционирования воздуха.

Наша профессиональная рекомендация - использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провода для термостатов в катушках от 50 до 250 футов и в ногах.Средняя стоимость составляет от 30 до 80 центов за фут при продаже пешком. В катушках дешевле.

Подключение рыболовного термостата выполняется с осторожностью и осторожностью:

  • Отсоедините старый термостат, но оставьте настенное крепление на месте, чтобы защитить гипсокартон, когда вы протягиваете новый провод через отверстие.
  • Осторожно вытяните из стены около 6 дюймов старого провода термостата и наденьте на него зажим, например, зажимные клещи, достаточно большие, чтобы предотвратить падение провода в стену при отсоединении.
  • Снимите проводку со старого основания термостата.
  • Перекройте как минимум 4 дюйма старую проводку с новой проводкой и плотно оберните изолентой внахлест.
  • Из места расположения печи осторожно потяните жгут проводов к печи. Если второй человек будет подавать проволоку из бухты или бухты в стену, это поможет предотвратить заедание проволоки.
  • Как только появится новый провод, протяните столько, сколько нужно, чтобы добраться до клемм проводов на печи или воздухообрабатывающем устройстве, плюс дополнительный фут провода.Снимите клейкую ленту или разрежьте ее. Пока не перерезайте провод на конце термостата.
  • Снимите старую проводку с печи или воздухообрабатывающего устройства, если она еще прикреплена.
  • Снимите ½ дюйма изоляции с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома по цене менее 15 долларов. При необходимости добавьте соединители к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
  • Подсоедините провода к клеммам на печи, используя цветовой код и схему, прилагаемую к термостату и / или печи или устройству обработки воздуха.
  • На термостате подсоедините зажим к новому пучку проводов на расстоянии около 8 дюймов от стены, разрежьте пучок проводов и снимите старое монтажное основание термостата.
  • Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и прикрепите ее к стене. Если вам необходимо снять зажим для этого процесса, повесьте за проводку и замените зажим, когда закончите.
  • Зачистите провода, которые вы будете подключать к новому термостату.
  • Используйте электрическую схему и код, чтобы прикрепить провода к клеммам на термостате, которые соответствуют соединениям на печи или воздухообрабатывающем устройстве.Некоторые модели термостатов требуют, чтобы сначала на провода были установлены разъемы.
  • Оберните неиспользованные провода вокруг жгута, снимите зажим и осторожно вставьте жгут в стену перед установкой термостата на опорную пластину.

Примечание: Если вы не знаете, какие инструменты и расходные материалы необходимы, воспользуйтесь этим руководством, чтобы составить список. Отнесите его в электрический отдел вашего местного дома по ремонту или в магазин электротоваров. Эксперт поможет вам собрать все необходимое, например: провод термостата, разъемы, устройство для зачистки проводов, изоленту и т. Д.

Pro Советы по установке электропроводки термостата

Если вы меняете расположение термостата или устанавливаете его в новой конструкции, тщательно выбирайте расположение. Он должен быть на внутренней стене, так как внешние стены могут быть прохладными зимой и теплыми летом. Это приведет к неправильным показаниям, чрезмерной нагрузке на систему отопления, вентиляции и кондиционирования воздуха, к потере энергии, а также к тому, что в вашем доме будет слишком тепло зимой и слишком прохладно летом. Лучшее расположение термостата - на внутренней стене посередине вашего дома, на которую не влияет:

  • Прямой солнечный свет
  • Сквозные двери или окна
  • Тепло или пар из ванной
  • Тепло от прибора или от готовки
  • Ближайшая решетка для обогрева / охлаждения или регистр

Если установка нового термостата и электропроводки - это не то, что у вас есть время или желание сделать самостоятельно, есть предварительно квалифицированные местные подрядчики HVAC, которые могут выполнить работу по конкурентоспособной цене.Бесплатные расценки без обязательств принимать какие-либо из них доступны с помощью нашей службы бесплатных местных расценок.

Как подключить термостат к циркуляционному насосу

Если вы установили циркуляционный насос в систему горячего водоснабжения, вы, возможно, также решили, что эффективным методом поддержания его нормальной работы является установка термостата и регулятора. Как и любой термостат, термостат циркуляционного насоса используется для регулирования температуры горячей воды и включения и выключения насоса по мере необходимости, чтобы обеспечить надлежащий поток горячей воды по вашему дому без излишних затрат энергии.

Шаг 1 - Подготовка к установке термостата

Отключите подачу воды в циркуляционный насос. Слейте излишки воды из системы и закройте запорные клапаны с обеих сторон циркуляционного насоса. Убедитесь, что у вас есть подходящая проводка для подключения термостата. Вы можете также отключить прерыватель для безопасности.

Шаг 2 - Расположение клеммной коробки

Перед установкой термостата вал двигателя насоса должен располагаться горизонтально.Убедитесь, что клеммная коробка находится сбоку от корпуса двигателя. Следите за тем, чтобы клеммная коробка не располагалась под корпусом двигателя. Изменение положения клеммной коробки: отверните четыре винта с внутренним шестигранником. Удерживая корпус двигателя, откручивая винты с внутренним шестигранником. Соблюдая осторожность, поверните мотор в желаемое положение. Замените винты с внутренним шестигранником и затяните с моментом 7 футов на фунт, убедившись, что вал двигателя вращается легко и без препятствий.

Шаг 2 - Установите термостат

Для правильной работы системы термостат необходимо установить непосредственно на трубы.Установите регуляторы термостата. Имейте в виду, что зажимные термостаты не могут использоваться с элементами управления типа сетевого шнура. Это устройство для измерения температуры, и оно должно измерять температуру воды, чтобы нормально функционировать. Термостат можно закрепить или закрепить в зависимости от модели термостата.

Также имейте в виду, что существуют разные типы термостатов в зависимости от того, медные или стальные трубы. Термостат не будет эффективно работать на трубопроводах из ПВХ из-за качества изоляции ПВХ.

Шаг 3 - Подключение электропроводки

Есть желтый или белый провод, а также черный провод, который необходимо подключить к проводке в вашем доме, чтобы сообщить о колебаниях температуры обратно в циркуляционный насос. Соедините черные провода вместе с помощью гаек и проделайте то же самое с белыми или желтыми проводами. В некоторых штатах требуется, чтобы лицензированный электрик подключал проводку термостата в соответствии с нормами, действующими в вашем регионе.

Шаг 4 - Завершение и тестовая установка

Перед включением циркуляционной системы в насосе должна быть вода, поэтому откройте клапан насоса, чтобы заполнить резервуар водой.Не забудьте также удалить воздух из системы. Включите прерыватель и переключатель циркуляции. Убедитесь, что термостат работает должным образом, наблюдая за системой в течение нескольких часов, и убедитесь, что циркуляционный насос включается и выключается надлежащим образом с настройкой на термостате.

Термостойкая проводка | AC Service Tech

Наиболее распространенные схемы термостатов

1 термостат нагрева / 1 охлаждение

Печь и кондиционер

Термостат 1 нагрев / 1 охлаждение

Печь и AC

(с цветовой кодировкой)

1 термостат нагрева / 1 охлаждение

Печь (без кондиционера)

1 термостат нагрева / 1 охлаждение

Кондиционер воздуха и AC

Термостат теплового насоса

Кондиционер воздуха и AC

Термостат теплового насоса

Обработка воздуха и тепловой насос

Термостат теплового насоса

Кондиционер с тепловым насосом, электрическое сопротивление

(Реверсивный клапан работает в режиме охлаждения)

Термостат теплового насоса

Кондиционер с тепловым насосом, электрическое сопротивление

(Реверсивный клапан с питанием в режиме охлаждения, цветовая маркировка)

Термостат теплового насоса

Кондиционер с тепловым насосом, электрическое сопротивление

(Ruud and Rheem, реверсивный клапан с питанием в режиме обогрева)

1 термостат нагрева / 1 охлаждения

Воздухообрабатывающий агрегат, кондиционер отделен от печи, перемычки Rc и R удалены

1 термостат нагрева / 1 охлаждение

Кондиционер, кондиционер и бойлер,

Перемычки Rc и R удалены

Термостат на 750 милливольт

Термобатарея и газовый клапан на 750 МВ

1 термостат нагрева / 1 охлаждение

Воздухообрабатывающий агрегат с резистивным нагревом и переменным током

Термостат теплового насоса

Воздухоочиститель, электрическое сопротивление нагреву и переменный ток

Цвета проводки термостата | Hawken Energy

Схема подключения и цвета проводов термостата

Обозначение клеммы термостата Цвет провода и клеммы *
R - Клемма R предназначена для питания термостата.Это происходит от трансформатора, который обычно находится в воздухообрабатывающем устройстве для сплит-систем, но вы можете найти трансформатор в конденсаторном блоке. По этой причине рекомендуется отключить питание конденсатора и воздухообрабатывающего агрегата, прежде чем менять проводку на термостате или работать с ней. Если у вас есть пакетный блок, то трансформатор находится в пакетном блоке. Красный для клеммы R
RC - Клемма RC предназначена для питания для охлаждения.В некоторых системах отопления, вентиляции и кондиционирования воздуха используются два трансформатора. Трансформатор для охлаждения и трансформатор для обогрева. В этом случае питание от трансформатора в системе кондиционирования будет поступать на клемму термостата. Следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором. Красный для RC-клеммы
RH - Клемма RH предназначена для подачи питания на обогрев.См. RC выше для объяснения. Следует отметить, что между RC и RH может быть установлена ​​перемычка для системы отопления и охлаждения, оснащенной одним трансформатором. Красный для клеммы RH
Y - Это клемма для охлаждения или кондиционирования воздуха, идущая к реле компрессора. Обычно в сплит-системах протягивают провод термостата к устройству обработки воздуха, а затем этот провод сращивают для отдельного протягивания провода к конденсатору.Некоторые производители помещают клеммную колодку рядом с платой управления в воздухообрабатывающем устройстве, поэтому сращивание не требуется. Желтый для клеммы Y
Y2 - Это терминал термостата для второй ступени охлаждения, если ваша система так оборудована. Многие системы имеют только один компрессор, но если у вас есть два компрессора, которые должны работать только от одного термостата, вам понадобится клемма термостата Y2 для охлаждения второй ступени. Голубой для клеммы Y2.
W - Это клемма термостата для отопления. Этот провод должен идти прямо к источнику тепла, будь то газовая или масляная печь, электрическая печь или котел. Белый для клеммы W.
W2 - Это клемма термостата, используемая для второй ступени нагрева. Есть газовые печи с малым и большим пламенем, а некоторые зависят от управления от двухступенчатого термостата нагрева с выводом W2.Тепловые насосы используют каскад для дополнительного тепла и требуют клеммы W2. Коричневый для клеммы W2.
G - Это клемма термостата, используемая для реле вентилятора для включения вентилятора внутреннего нагнетателя. В сплит-системе нагнетательный вентилятор находится в блоке обработки воздуха, в то время как в блочном блоке нагнетательный вентилятор находится в наружном блоке. Зеленый для клеммы G.
C (общий) - Это клемма термостата, которая исходит от трансформатора и необходима для замыкания цепи питания 24 В в термостате, но только если термостат потребляет электричество для питания.Для питания многих цифровых термостатов требуется 24 вольт, поэтому общий провод необходим. Для этого терминала не существует универсального цвета, хотя часто используется черный.
O или B - Эти клеммы термостата предназначены для тепловых насосов. Клемма термостата B используется для Rheem или Ruud и любого производителя, который запитывает реверсивный клапан в режиме нагрева для теплового насоса. Большинство других производителей тепловых насосов будут использовать реверсивный клапан для охлаждения, а клемма термостата O будет использоваться для этой цели.Этот провод идет к внешнему конденсатору теплового насоса, где находится реверсивный клапан. Оранжевый для O и темно-синий для B.

(Рим и Рууд обычно используют синий провод для реверсивного клапана. Если у вас есть Trane, Carrier, Goodman, Lennox, Ducane, Heil, Fedders, Amana, Janitrol или любой другой от производителя, кроме Rheem или Ruud, вы будете использовать оранжевый провод для реверсивного клапана.)

E - Этот терминал термостата предназначен для тепловых насосов и означает аварийное отопление.Если по какой-либо причине конденсатор теплового насоса выходит из строя и необходимо запустить тепло, есть опция термостатов теплового насоса для аварийного нагрева. В основном это просто использует резервный источник тепла, который многие тепловые насосы должны обогревать дом, без отправки сигнала конденсатору для работы на тепло.

Он должен быть подключен непосредственно к реле нагрева или клемме E на клеммной колодке в воздухообрабатывающем устройстве или агрегате, если у вас есть агрегат с тепловым насосом.

Для этого обозначения клемм термостата не используется универсальный цвет.
Aux - Этот терминал термостата предназначен для резервного питания теплового насоса и обеспечивает дополнительный нагрев от резервного источника тепла, обычно расположенного в воздухоподготовителе.

Он должен быть подключен непосредственно к реле нагрева или вспомогательной клемме на клеммной колодке в воздухообрабатывающем агрегате или агрегате, если у вас агрегат с тепловым насосом.

Для этого обозначения клемм термостата не используется универсальный цвет.
S1 и S2 - Некоторые термостаты имеют эту клемму, и она используется для датчика температуры наружного воздуха. Используемый для этого провод должен быть специальным экранированным проводом и полностью отделен от других проводов термостата.

Использование экранированного провода предотвращает воздействие электромагнитных сил, генерируемых другими проводами, на сигнал внутри экранированного провода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
