Как рассчитать и выбрать циркуляционный насос по мощности и напору

Расчёт мощности циркуляционного насоса для системы отопления и ГВС

5 (100%) голосов: 2

Качественная работа автономной отопительной системы, не требующей постоянного присутствия человека рядом, невозможна без циркуляционного насоса. Этот прибор делает работу техники эффективнее, а обогрев лучше.

  • Необходимость насоса циркуляции
  • Как подобрать циркуляционный насос для ГВС?
  • Как рассчитать циркуляционный насос для отопления?
  • Как рассчитать гидравлическое сопротивление?
  • org/ListItem”> Как выбрать насосное оборудование по количеству скоростей?
  • Рекомендации специалистов

Российский рынок переполнен множеством моделей и отечественных, и зарубежных компаний. Вы с лёгкостью сможете подобрать оборудование для обогрева дома, которое подойдёт по техническим характеристикам к определённой системе. Однако для верного выбора необходимо учитывать некоторые особенности и произвести расчёт циркуляционного насоса.

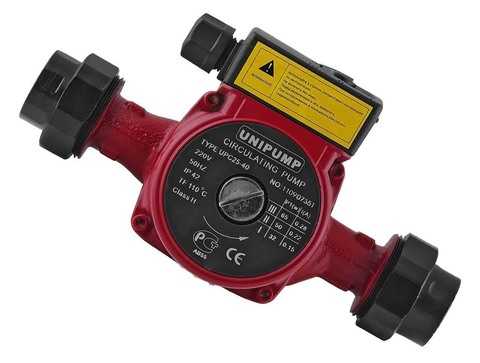

Циркуляционный насос с мокрым ротором

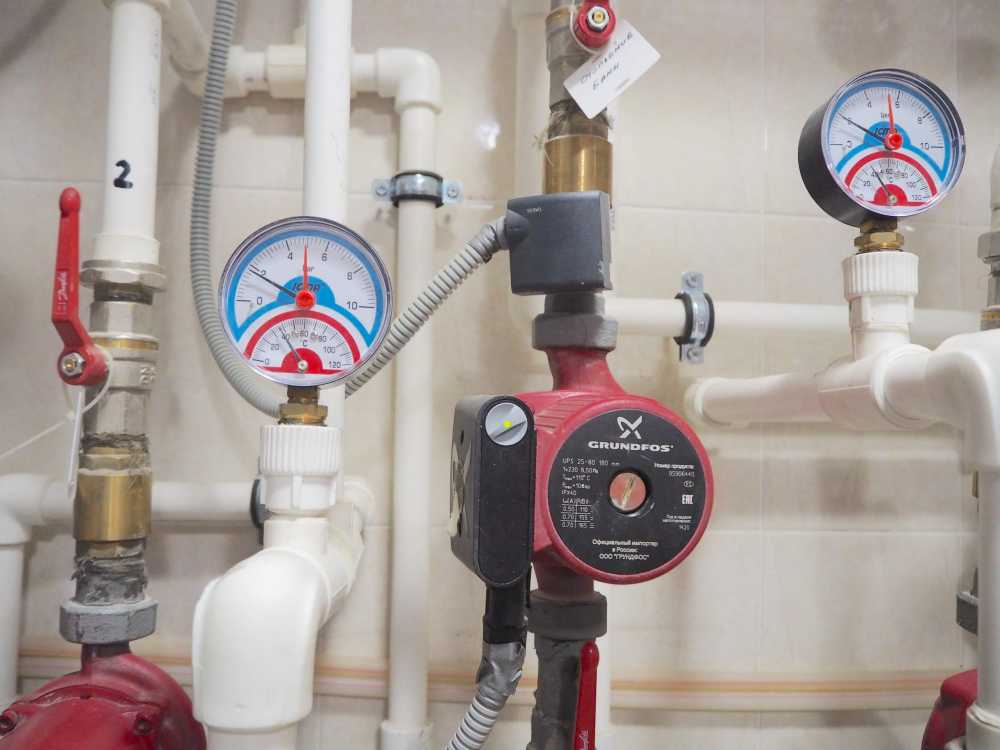

Необходимость насоса циркуляции

Многим жильцам верхних этажей высоток знакома ситуация, когда радиаторы отопления греются очень слабо. Причина на это – малое давление. Потому что если в системе отсутствует насосное оборудование, то вода движется по трубам медленно, остывая на определённых этажах. Теперь вы понимаете важность верного расчёта производительности циркуляционного насоса на отопление.

Такая же ситуация знакома и проживающим в загородных домах – в отдалённых уголках системы обогрева батареи более холодные, чем на старте. Лучшим решением этой проблемы станет именно установка насоса циркуляции. Суть в том, что маленьких по площади домах системы с естественной циркуляцией жидкости довольно эффективны. Однако и в подобном случае не будет лишним задуматься о покупке насосной системы, так как при правильной настройке работы этого оборудования, затраты на отопление станут меньше.

Теплофан рекомендует насосы для теплого пола

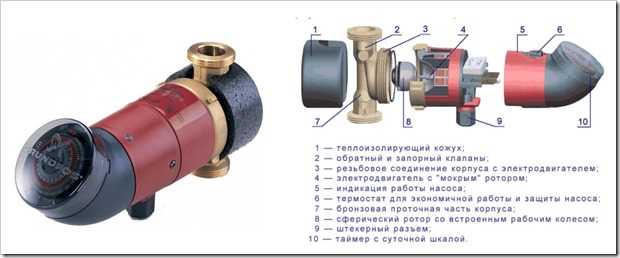

Как выглядит конструкция насоса? Это техника, которая состоит из мотора с ротором, погружённым в воду. Суть работы такова: ротор вращается и двигает нагретую до определённой температуры жидкость по отопительной системе с конкретной скоростью, как результат – необходимо давление.

Работа насосов возможна в различных режимах. Если провести монтаж насоса в системе обогрева на максимальную работу, то жильё, которое остынет во время отсутствия хозяев, прогреть можно будет в самые короткие сроки. Потом потребители восстановят настройки и получат при наименьших затратах нужное количество тепла.

Чтобы знать, как выбрать циркуляционный насос для отопления, необходимо знать, что бывают устройства с сухим (частичное погружение в теплоноситель) и мокрым ротором (полное погружение). Приборы с мокрым ротором практически не издают шума – в этом их отличие.

Как подобрать циркуляционный насос для ГВС?

Нужно знать при выборе, что циркуляционный насос должен справляться со следующими задачами:

  1. Формирование в системе ГВС напора, которое в силах справиться с гидросопротивлением, что появляется в некоторых элементах.
  2. Обеспечение требуемой производительности и содействие движению по системе тепла, которого было бы достаточно для отопления жилья.

Исходя из целей, расчёт циркуляционного насоса для системы отопления необходим для того, чтобы установить потребности дома в теплоэнергии и всей системы в гидросопротивлении. Если вы не будете знать подобные параметры, подобрать прибор будет невозможным.

Рассмотрите таблицу, чтобы знать, как подобрать насос циркуляции для отопления.

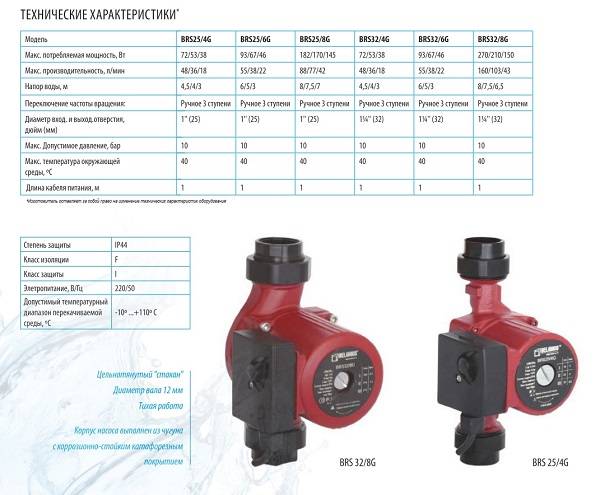

Таблица тепловой мощности насосов циркуляции

Как рассчитать циркуляционный насос для отопления?

Производительность такого устройства, как правило, отмечают буквой Q. Эта величина – тепла, перемещённое за единицу времени.

Для расчёта используют такую формулу:

Q = 0,86R : TF-TR

Параметры, что используются в этой формуле, указаны в таблице.

ОбозначениеПараметрЕдиница измерения
QРасход теплоносителям³/час
RТребуемая для отопления помещения тепловая мощностькВт
TFТемпература жидкости в трубе линии подачи°С
TRТемпература в трубах на выходе из системы°С

В странах Европы показатель R зависит от эксплуатационных условий, его рассчитывают в связи с определёнными нормами.

А именно:

  1. В домах с количеством квартир не больше двух, мощность циркуляционного насоса для отопления берут за 100 Вт/м².
  2. В многоквартирных постройках – 70 Вт/м².

При расчёте насосного оборудования для помещений с плохой тепловой изоляцией, показания вышеприведённых показателей увеличивают. При хорошем утеплении, значения R берут в районе 30-50 Вт/м².

Как рассчитать гидравлическое сопротивление?

Чтобы не считать вручную, воспользуйтесь нашим калькулятором.

Уже шла речь о том, что на подбор циркуляционного насоса для системы отопления непосредственно влияет и такой важный параметр, как гидравлическое сопротивление, которое создаётся отдельными элементами системы обогрева, позволяет произвести расчёт высоты всасывания насоса и, как следствие, даёт возможность выбрать модель техники по мощности и создаваемому напору. Для расчёта всасывания насоса (обозначается буквой Н) используют такую формулу:

H = 1,3 x (R1L1 + R2L2 + Z1……..Zn) / 10000

Параметры, используемые в этой формуле, указаны в таблице.

ОбозначениеПараметрЕдиница измерения
R1, R2Потери давления, создаваемого насосом циркуляции, в подающей магистрали трубопровода и в обраткеПа/м
L1, L2Длина подающей части трубопровода и обратким
Z1… ZnГидравлическое сопротивление, которое создают отдельные элементы системы отопленияПа

Значения R1и R2, которые применяются этой таблице, стоит выбирать по специальной информационной таблице.

Значения гидросопротивления, что создаётся разными устройствами, применяемыми для оснащения отопительных систем, как правило прописываются в техдокументации на них. Если подобные сведения в паспорте устройства отсутствуют, то можно взять примерные показания гидравлического сопротивления (см. таблицу).

Отопительный приборГидравлическое сопротивление, Па
Отопительный котёл1000–2000
Сантехнический смеситель2000–4000
Термоклапан5000–10000
Прибор для определения количества тепла1000–1500

Есть специальные информационные таблицы, позволяющие узнать гидросопротивление почти для любого элемента оснащения обогревательных систем.

Зная высоту всасывания, для расчёта которой применяется вышеприведённая формула, можно быстро подобрать насос циркуляции по его мощности и узнать необходимый его напор.

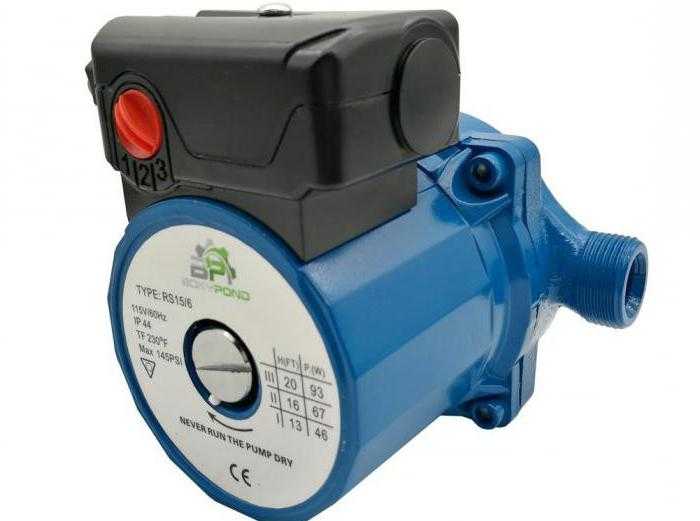

Как выбрать насосное оборудование по количеству скоростей?

С выбором напора и мощности циркуляционного насоса для отопления частного дома определились, теперь остановимся на функциях регулировки скорости работы, которые имеются во многих моделях. Обычно это трёхскоростные приборы, которые позволяют управлять объёмом тепла, направляемым на отопление комнат. При быстром похолодании увеличивают скорость работы устройства, а в случае потепления делают её меньше, тогда как температура в помещениях остаётся комфортной для проживания.

Для переключения скорости есть рычаг, что расположен на корпусе насосного оборудования. Популярностью пользуются насосы с автоматической системой регулирования этого показателя исходя от температуры за пределами здания.

Рекомендации специалистов

Так как на рынке имеются насосы, которые укомплектованы сухим либо мокрым ротором, с механическим либо автоматическим способом управления скоростями, мастерами рекомендуется покупать оборудование, ротор которого погружён в жидкость целиком. И свой выбор стоит основывать не только за счёт пониженного шума, но и потому, что он выдержит нагрузку лучше. Циркуляционный насос стоит устанавливать таким образом, чтобы вал ротора быть в горизонтальном положении.

Для изготовления прибора высокого качества используют прочную сталь и керамический вал. Минимальный эксплуатационный период данного насосного оборудования равен 20 годам. Для горячего водяного снабжения не стоит выбирать прибор с корпусом из чугуна, потому что он быстро разрушается при работе в данных условиях. Лучше приобретать оборудование из нержавеющей стали, латуни либо бронзы.

Если во время функционирования в насосной системе слышится шум, это не означает о стопроцентном присутствии неисправности. Зачастую шум может возникать из-за скопившегося воздуха в систему после включения. Потому перед запуском системы обогрева необходимо стравливать воздух с помощью специальных клапанов. Нужно дать системе поработать несколько минут, а затем повторить эту процедуру и настроить насос.

При запуске насоса с механическим способом регулирования, устройство ставят на максимальную скорость, в то время как в регулируемых моделях попросту отключают блокировку.

Вывод: чтобы мощный циркуляционный насос для отопления работал долго и эффективно, необходимо произвести расчёт двух параметров – напора и производительности. Не нужно стремиться постичь сложную инженерную математику. Дома хватит и приблизительного расчёта. Все получившиеся дробные числа округляют в большую сторону.

Как видите, расчёт циркуляционного насоса для отопления и ГВС можно произвести и самостоятельно.

Теги: монтаж системы отопления

изучаем критерии выбора циркуляционных насосов для системы ГВС частного дома

Постоянная циркуляция горячей воды в доме меньше 500 кв. м не является острой необходимостью. Тем, кто ради собственного комфорта решил приобрести циркуляционный насос, будет полезно узнать о критериях его выбора.

  • 1 из 1

На фото:

Циркуляционный насос&nbsp– устройство, которое «гоняет» воду по замкнутой системе (контуру ГВС).

Чтобы не ждать, пока из крана потечет горячая вода, системе ГВС необходим циркуляционный насос. Насос обеспечивает движение воды по замкнутому кругу.

В системах без циркуляции ждать воды приходится тем дольше, чем длиннее расстояние от водонагревателя до точки водоразбора. Устроить же циркуляционный водопровод не дороже, чем купить качественный бойлер известной марки. Разберемся, что нужно знать тому, кто выбирает циркуляционный насос.

  • 1 из 3

На фото:

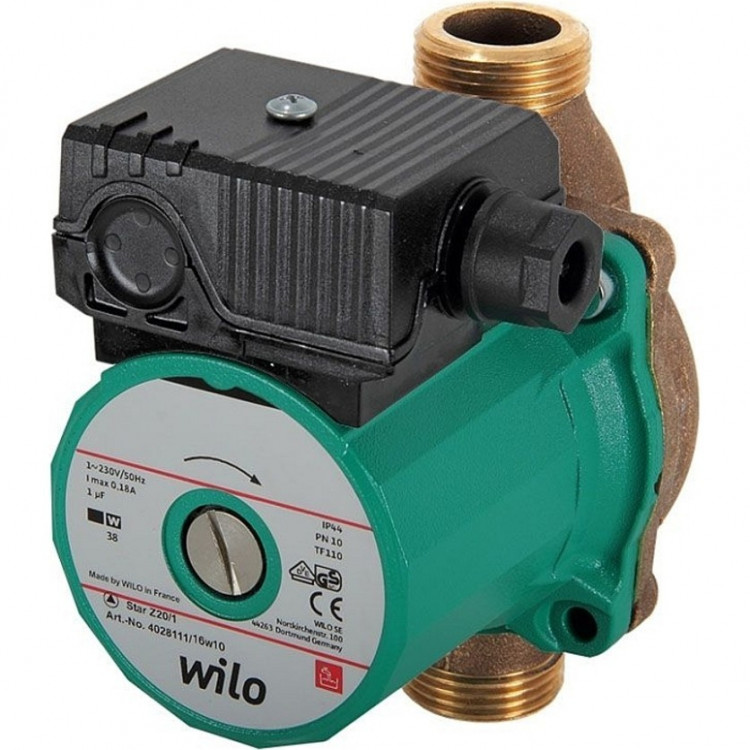

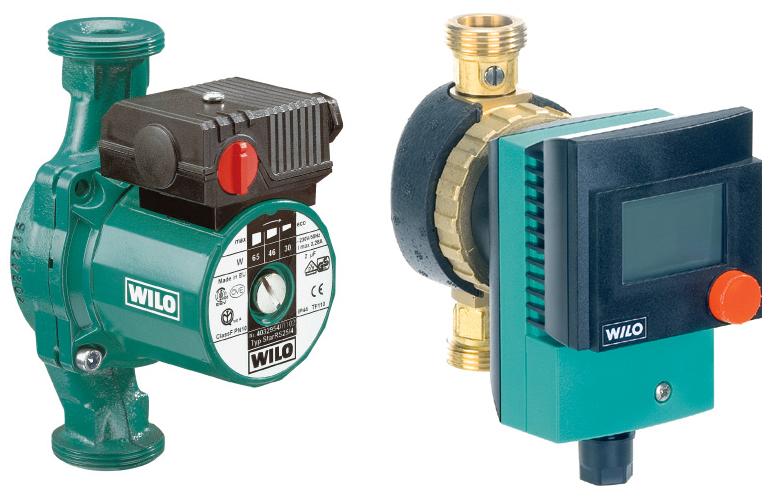

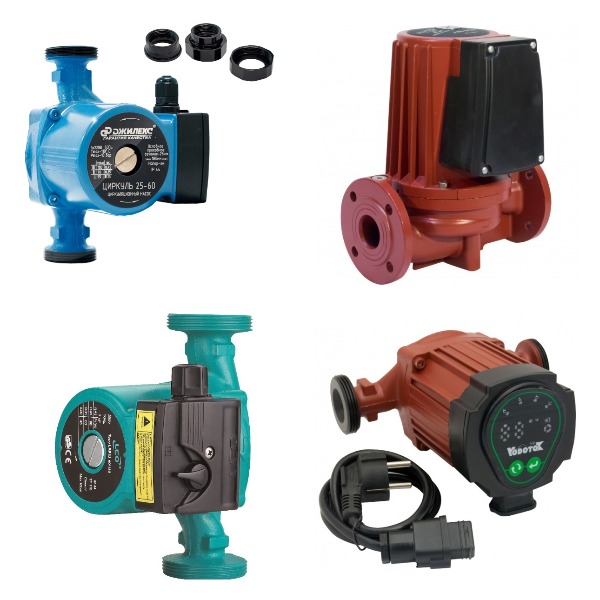

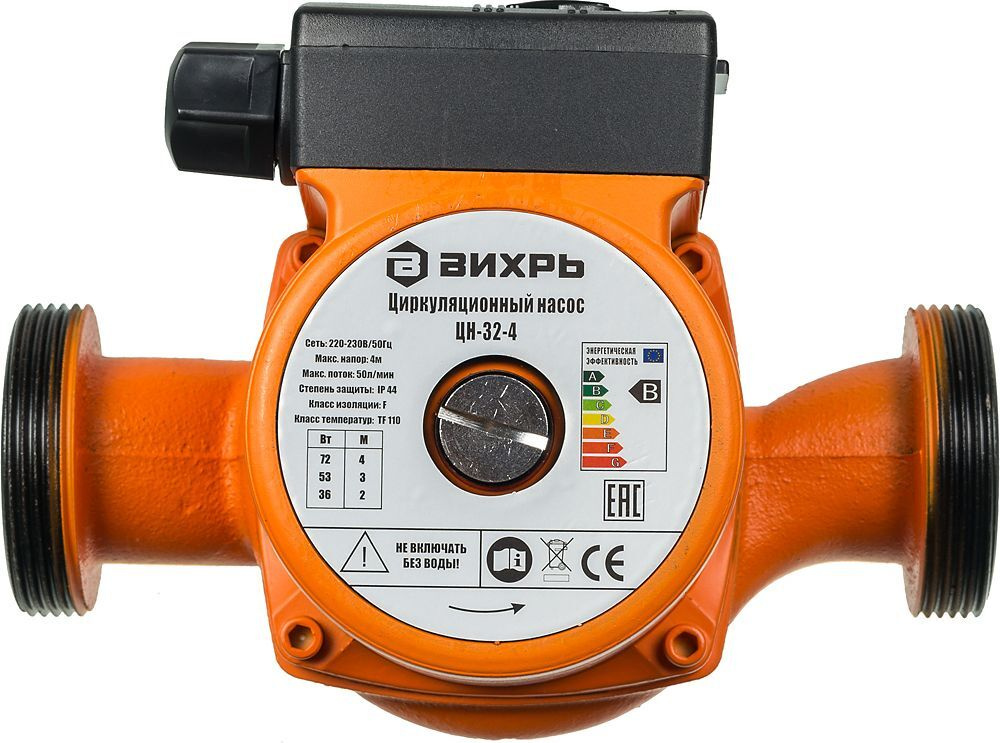

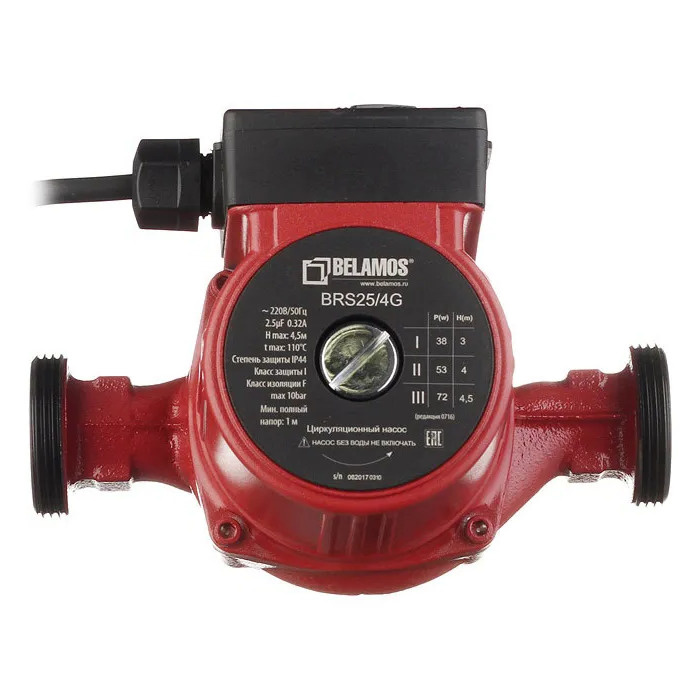

Примеры циркуляционных насосов.

Напор&nbsp– показатель циркуляционного насоса, который позволяет судить о максимально возможной высоте подачи воды. Для коттеджа это расстояние от самой нижней до самой верхней точки системы ГВС с поправкой на общую протяженность трубопровода.

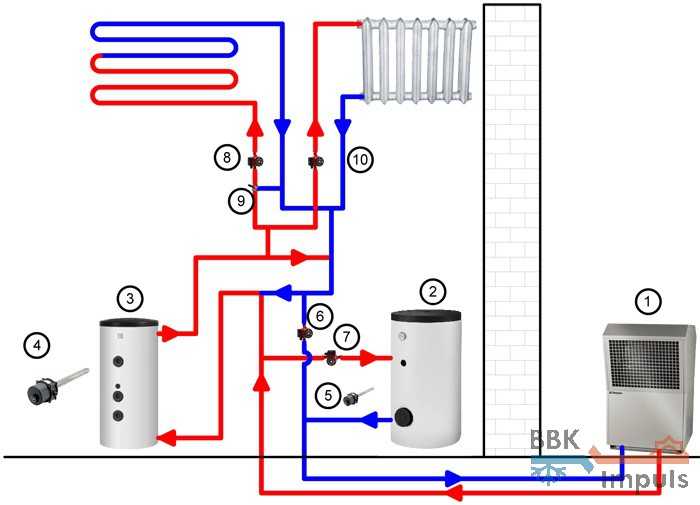

На фото: схема ГВС с циркуляцией.

Циркуляционный насос: параметры

  • мощность насоса – показатель того, сколько электроэнергии будет потреблять прибор. Мощность в значительной степени определяет и другие характеристики устройства;
  • производительность циркуляционного насоса (или объемная подача, или скорость циркуляции жидкости)–  подразумевается количество воды, которое насос может переместить по трубопроводам за единицу времени.

Циркуляционный насос: расчет

Обратитесь к профессионалам – только они смогут адекватно рассчитать характеристики, которыми должен обладать циркуляционный насос. И тогда именно они будут нести ответственность, если из-за ошибки в вычислениях возникнут проблемы с функционированием системы.

Необходимо учесть множество факторов, влияющих на работу устройства: протяженность и высоту трубопровода, его гидравлическое сопротивление, характеристики точек водоразбора, подключенных к данному участку системы, и т.д.

Во внимание принимается предполагаемый напор горячей воды, вытекающей из крана. К слову, максимально допустимое значение последнего параметра составляет 4,5 бара, ну а минимальное не регламентируется ни одним нормативным документом, кроме, возможно, местных инструкций и рекомендаций.

  • 1 из 1

На фото:

Необходимо установить обратный клапан на напорном патрубке циркуляционногонасоса. Без него холодная вода может попасть в трубопровод и циркулировать по замкнутому контуру вместо горячей. Что может вызвать процесс конденсации в насосе.

Важно и количество водопроводных кранов, которые могут быть открыты одновременно. Простая логика подсказывает, что если создать в циркуляционном трубопроводе давление, например, в 5 бар, то при открытии одного крана напор превысит допустимое значение и струя может повредить сантехническое оборудование.

Однако если вода будет расходоваться одновременно через 4–5 точек водоразбора, то напор в каждой из них окажется сравнительно низким. Термин «сравнительно» в данном случае означает, что количества воды будет достаточно, чтобы ополоснуть руки, но не хватит для нормального принятия душа. Предотвратить подобную ситуацию помогут многоконтурная схема с распределительными коллекторами, а также специальные клапаны снижения давления.

Взаимозаменяемость циркуляционных насосов

Отдельный вопрос при выборе циркуляционного насоса ГВС – взаимозаменяемость прибора с насосом для системы отопления. Несмотря на внешнее сходство приборов, взаимозаменяемость является ограниченной.

  • 1 из 1

На фото:

Принцип взаимозаменяемости циркуляционных насосов не распространяется на так называемые «сдвоенные насосы»&nbsp– приботы, которые подстраховывают друг друга.

Проблема состоит в разнице рабочих температур перекачиваемой жидкости: 60–65°С для горячей воды и 90–95°С для теплоносителя.

При необходимости циркуляционный насос для отопления, может быть использован на трубопроводах ГВС, но не наоборот!

Отметим, что ни солидный запас мощности, ни высокая производительность, которыми отличаются насосы отопительной системы, для ГВС просто не нужны.

Основные выводы:

  • циркуляционный насос для ГВС подбирается примерно по той же схеме, что и для системы отопления ;
  • нет смысла использовать устройство, у которого производительность выше, чем у водонагревателя, подключенного к данному контуру;
  • расчет параметров для циркуляционного насоса является довольно сложным, поэтому следует поручить его специалистам: при самостоятельном его проведении экономия будет ничтожной, а вероятность ошибки – слишком высокой.

В статье использованы изображения smedegaard.com, wilo.com, dabpumps.com, grundfos.com, salmson.com

Комментировать в FB
Комментировать в VK

Мощность циркуляционного насоса маленького: подбор и расчет

Чтобы при открытии крана горячего водоснабжения сразу лилась соответствующая вода, нужно создать замкнутый контур ГВС и оснастить его перекачивающим жидкость устройством. Как сделать правильный подбор циркуляционного насоса для горячей воды в доме? Об этом и целесообразности устройства замкнутой системы ГВС пойдет речь в статье.

Содержание

  • Для чего нужно закольцовывать трубы с горячей водой?
  • Какие насосы нужны для систем ГВС?
  • «Умные» насосы

Для чего нужно закольцовывать трубы с горячей водой?

Замкнутый контур ГВС есть смысл делать не везде, а только в больших частных домах (коттеджах), где нагревательный прибор накопительного типа расположен далеко от точек водозабора.

Что происходит в подобной ситуации при открытии горячего крана? Приходится несколько секунд (а иногда их десятков) сливать остывшую в трубах воду в ожидании горячей, которая за этот период дотекает от бойлера. Даже если не брать во внимание без всякой пользы выпущенный в канализацию определенный объем жидкости (иногда до 5 литров), каждый согласится, что ожидать из крана воду нужной температуры крайне неудобно.

Чтобы каждый раз не томиться в ожидании горячей воды, спуская холодную в канализацию, следует сделать усовершенствование системы ГВС. В чем оно заключается? Создается замкнутый контур, куда кроме трубопровода входит бойлер и циркуляционный насос. Последний прогоняет жидкость по трубам и через нагреватель, благодаря чему возле каждого горячего крана в любой момент вода практически той же температуры, что и в бойлере.

Что дает такая система подачи горячей воды кроме комфорта? В практическом плане – значительную экономию воды и небольшой расход электричества, необходимого для работы насоса малой мощности. Почему малой? Потому что для циркуляции воды по замкнутым трубам ГВС большая мощность насоса просто не нужна, поэтому для подобных целей производители выпускают специальные циркуляционные приборы, отличающиеся (если сравнивать их описание с подобным оборудованием для систем отопления) небольшой мощностью, следовательно, — незначительным потреблением электричества.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Важно! На некоторых специализированных форумах отслеживается интерес потребителей к циркуляционным насосам, работающим от источников электропитания 12 вольт. Связано это с возможностью работы этих приборов во время отключения электричества. В продаже можно найти насосы, работающие от источника тока 12 вольт, однако ни для отопления, ни для циркуляции горячей бытовой воды в трубах они не пригодны. Прочитав их описания и отзывы, становится понятно, что это ненадежные изделия сомнительного качества.

Какие насосы нужны для систем ГВС?

Сейчас многие известные производители выпускают специализированные подкачивающие устройства для замкнутой системы горячего водоснабжения. В чем особенности такого оборудования? Технические характеристики циркуляционных насосов для ГВС (их можно найти в описании к каждому изделию на сайтах продающих организаций) отличаются от подобных приборов, предназначенных для системы отопления по следующим параметрам:

  • напор;
  • производительность;
  • потребляемая мощность;
  • система автоматического управления.

Напор характеризует способность любого насосного оборудования выталкивать жидкость с определенным усилием. Измеряется этот показатель в метрах водного столба. Допустим, если в описании технических характеристик указан напор насоса 3 метра, значит, устройство способно поднять воду в трубе на такую высоту.

При подборе насосного оборудования по этому параметру учитывается сопротивление трубного контура. Чем больше сопротивление, тем большим должен быть напор, чтобы его преодолеть.

В замкнутой системе ГВС сопротивление на пути движущейся жидкости незначительное, поэтому здесь нужен циркуляционный насос малой мощности. Показатель напора в таких устройствах колеблется в пределах 1,2-3,5 м. Дело в том, что задачей прибора в контуре с горячей водой является только перегонка жидкости по кругу, чтобы она не остывала. Давление на выходе из кранов обеспечивается за счет насоса (или насосной станции), что нагнетает воду в систему водоснабжения дома, в том числе в бойлер.

Производительность (расход) любого насосного оборудования определяет количество (объем) жидкости, что способно перекачать устройство за единицу времени. Этот параметр для циркуляционных насосов ГВС также нужен минимальный. Если предположить, что замкнутый контур в двухэтажном коттедже не превышает по протяженности 100 м, а в одном метре полудюймовой трубы находится 0,2 м3 жидкости, то вся трубная система (не считая водонагревателя) содержит всего 20 м3 воды. Для того, чтобы осуществить рециркуляцию раз в 3 минуты (этого достаточно для того, чтобы жидкость не остывала), понадобится производительность прибора 20х20=400 литров в час.

Этот расчет циркуляционного насоса показывает, что устройство понадобится маломощное, а потому расход электроэнергии, необходимой для его работы также будет минимальным, что подтверждают описания технических характеристик подобных изделий. Потребляемая мощность подобных изделий находится в пределах 30-40 Вт/час. Если учесть, что прибор работает не постоянно, а только при необходимости, становится понятно, что существенно повлиять на счета за использованное электричество циркуляционный насос для ГВС вряд ли сможет.

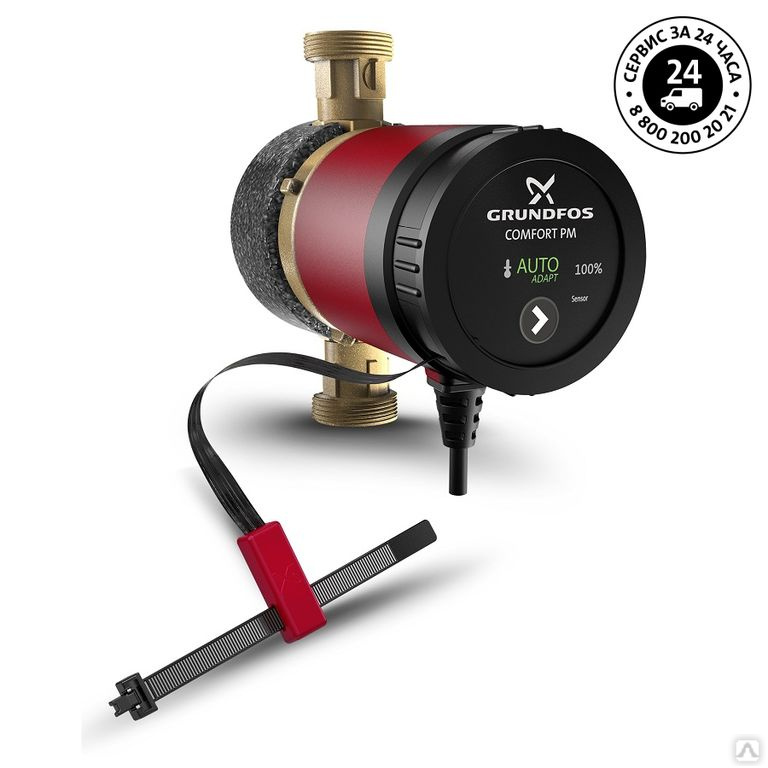

«Умные» насосы

Ведущие производители насосного оборудования для горячего водоснабжения, такие как Grundfos, Vilo, Vortex, DAB оснащают приборы системами управления, позволяющими добиться оптимального режима работы, еще больше снизив потребление электроэнергии. Используются термостаты, таймеры а также инновационная система автонастройки, когда циркуляционный насос сам «привыкает» в определенному, ежесуточно повторяющемуся режиму включения/выключения. Работая при таком оснащении «умной» автоматикой всего 3-4 часа в сутки суммарно, циркуляционный насос тратит всего 100-150 Вт электроэнергии, но при этом при открытии любого крана ГВС сразу льется горячая вода.

Важно! Для решения вопроса бесперебойной работы циркуляционного насоса во время возможного отключения электричества, специалисты и домашние мастера советуют не искать устройства 12 вольт, а поступать наоборот, — подключать обыкновенный насос 220 вольт к источнику электропитания 12 вольт через инвертор. Для постоянной эксплуатации такой метод не подойдет (быстро садится батарея 12 вольт), но в моменты отключения электричества 220 вольт (в электросети), запитать циркуляционный насос от аккумулятора 12 вольт вполне реально.

Как выбрать подобрать циркуляционный насос системы отопления водоснабжения

Как выбрать подобрать циркуляционный насос системы отопления водоснабжения | обзор статья -Обзоры

25. 11.2015

Как правило, циркуляционный насос для отопления загородного дома, требуется далеко не один. Если Ваша отопительная система предполагает наличие нескольких отопительных контуров, систему разветвленного водяного теплого пола, наличие бойлера косвенного нагрева для приготовления горячей воды от котла, то циркуляционных насосов потребуется несколько.

К каждому контуру отопления требуется поставить так называемую насосную группу, естественно оборудованную своей помпой. Группа отвечает за равномерную прокачку теплоносителя по контуру и обеспечение равномерного прогрева радиаторов отопления, или поверхности тёплого пола.



Устройство насоса для отопления и ГВС. В зависимости от области применения помпы, производители выпускают модели из различных материалах корпусов: чугун, латунь, бронза, нержавеющая сталь. В отопительных систем используется конструкция с чугунным корпусом. Это связано с химическими особенностями данного материала, с его линейным расширением, и возможностью прокачки через себя различные относительно агрессивные жидкости без повреждения конструкции.
Циркуляционные насосы из цветных металлов и нержавеющей стали подходят для системы водоснабжения и ГВС.
Конструкция весьма простая: В верхней части насоса находится обычный электрический двигатель. На валу ротора насажено рабочее колесо, которое как раз и прокачивает горячую воду или теплоноситель по системе отопления или водоснабжения. Как правило,мотор имеют три скорости вращения ротора, или частотную регулировку.



Котловой насос с мокрым ротором. Они встречаются именно в бытовом отопительном сегменте. В данных помпах теплоноситель охлаждает и смазывает двигатель. Циркуляционные насосы с мокрым ротором практически бесшумны во время своей работы. И порой, для того, что бы понять, работает ли мотор, необходимо к нему приложить ухо, или специальное, усиливающее звук устройство.
Герметичность находящихся под напряжением деталей двигателя обеспечивает стальной разделительный стакан.



Промышленный насос с сухим ротором. Данное оборудование встречается в промышленном сегменте. Охлаждение электромотора производится воздушным вентилятором, который насажен на вал ротора. Стоит отметить, что КПД такой конструкции несколько выше, чем у насосов с мокрым ротором. В этой связи, «сухие» насосы применяются для прокачки больших объёмов теплоносителя, в серьезных системах отопления. Конечно же, такая конструкция более шумная.. Но надо понимать, что промышленное оборудование создается в первую очередь для надежной работы, и элементы комфорта отходят на самый дальний план.
Крепление к трубам у них ток же особенное — фланцевое. В нашем магазине вы также можете купить фланцевые и сдвоенные циркуляционные насосы.

Циркуляционные насосы с частотным регулированием.

Новое поколение энергосберегающих циркуляционных насосов с частотным регулированием скорости, что значительно снижает потребление электроэнергии. Частотники подстраиваются под вашу систему отопления, и тем самым сами выбирают нижний предел нагрузки, которая в состоянии поддерживать систему отопления в заданном режиме. Так же осуществляется экономия электроэнергии и ночное время, когда насос переходит в минимальный режим поддержания заданных параметров.
Конечно же, циркуляционный насос, в идеале, стоит подбирать применяя формулы расчета как для напорной части, так и расходной части. Но на практике, для бытового строительства, для систем отопления дачи, или загородного дома среднего размера, циркуляционные насосы подбираются несколько проще. Прежде чем говорить о гидравлическом сопротивлении системы отопления и компенсации замедления протока теплоносителя по трубам, стоит объяснить расшифровку аббревиатуры в названии циркуляционных насосов.

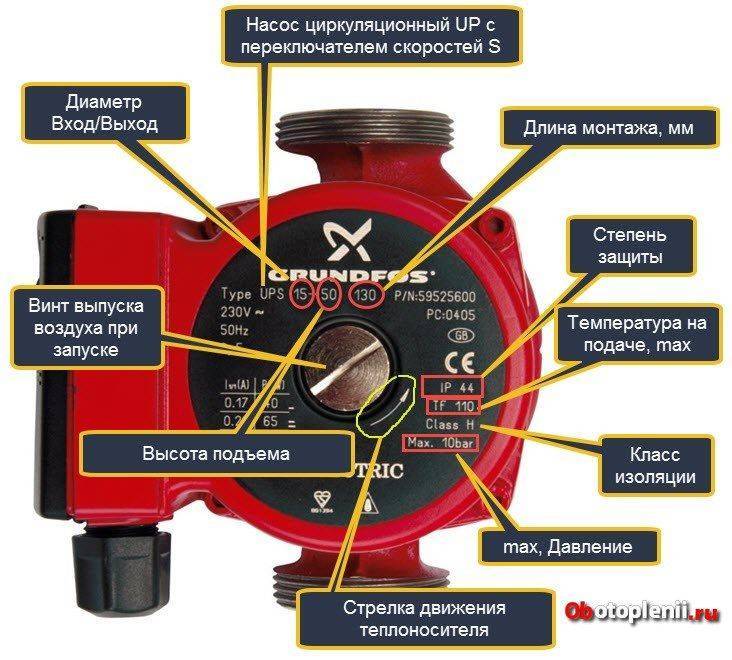

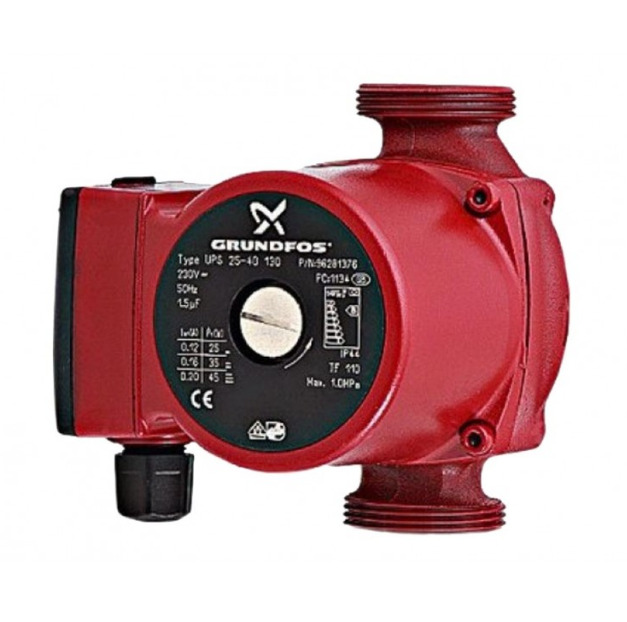

Для примера, возьмём самые распространенные модели Грундфос — Grundfos UPS 25-40 и Grundfos UPS 32-40:
— первая цифра (25 / 32) говорит о диаметре подключаемой трубы — 25 мм или 32 мм
— вторая цифра (40), определяет максимальный напор
При этом, гидравлические параметры у данных насосов по напору и расходу совершенно идентичны.
Второй признак — основной — это напорная часть изделия. Здесь подбор происходит несколько сложнее. Но и здесь можно объяснить принцип подбора на простых примерах:
UPS 25 (32) / 40 — служат для прокачки небольших контуров теплого пола, или небольшого количества радиаторов отопления, или для загрузки бойлера ГВС.
UPS 25 (32) / 60 – средний контур с радиаторами отопления, или водяные теплые полы площадью порядка 100   м² .
UPS 25 (32) / 80 – самый серьезный насос, который имеет очень серьезную напорную часть – 8 метров. Такой насос может служить для прокачки магистрали в несколько десятков метров от котла отопления для самой системы отопления. Естественно, ему вполне по силам прокачать теплоноситель по большим конурам отопления с большим гидравлическим сопротивлением в трубах.
Трехскоростная регулировка скорости работы помогает точно настроить Ваш насос, не подвергая его избыточной перегрузке, и как следствие, экономии потребления электроэнергии. Для того, что бы понять насколько эффективен выбор скорости, достаточно понять разницу в температурах первого и последнего радиатора отопления, или сравнить подачу и обратку на конуре тёплого пола. Перепад температур, желателен около 20 градусов.


Повысительный, для увеличения давления холодного водоснабжения.

Отдельно стоит отметить небольшие циркуляционные насосы, которые устанавливаются на трубу подачи холодной воды, для повышения давления в системе водоснабжения. Как правило, такие помпы устанавливаются непосредственно перед водонагревателями, посудомоечными машинами, или газовыми колонками, если давление магистральной холодной воды слишком мало, и техника из-за этого не включается. Дело в том, что повысительные циркуляционные насосы очень локально справляются со своей задачей. Они могут поднять давление примерно на 0,5 Атм, и это при условии водоразбора не более чем на одной точке. Таким образом, применение повысительных циркуляционных насосов очень ограничено, и они не могут радикально изменить давление во всей системе холодного водоснабжения. Их прямая задача – обеспечить рабочим давлением отдельно взятый один водонагревательный прибор.
Если Вас интересует полный набор возможностей по увеличению давления в системе водоснабжения, Вы можете прочитать нашу специализированную обзорную статью «Как поднять давление в системе холодного водоснабжения».



Циркуляционные насос для горячего водоснабжения — ГВС.

Они более совершенные и интересные с точки зрения автоматизации, чем обычные помпы для систем отопления. Начать стоит с того, что материалы, из которых они выполнены в основном латунь, бронза, нержавеющая сталь. Эти металлы нейтральны по отношению к перекачиваемой горячей воде, и они не дают никаких дополнительных запахов и присадок в перекачиваемую горячую воду.
Стоит отметить, что насосы для ГВС могут быть оборудованы специальной автоматикой, которая способна экономить электроэнергию, так как мотор будет работать или по заданному таймеру, или на поддержание температуры воды. Автоматика может поставить насос в режим ожидания, а в нужный период времени он вернется к выполнению своих программных значений.
В нашем магазине представлен огромный выбор насосов для циркуляции теплоносителя. Вы можете заказать и купить циркуляционный насос, у которого низкая цена, или опираясь на бренд производителей, таких, как: Грундфос (Grundfos UPS), Вило (Wilo), Унипамп (Unipump), DAB, Aquatic.

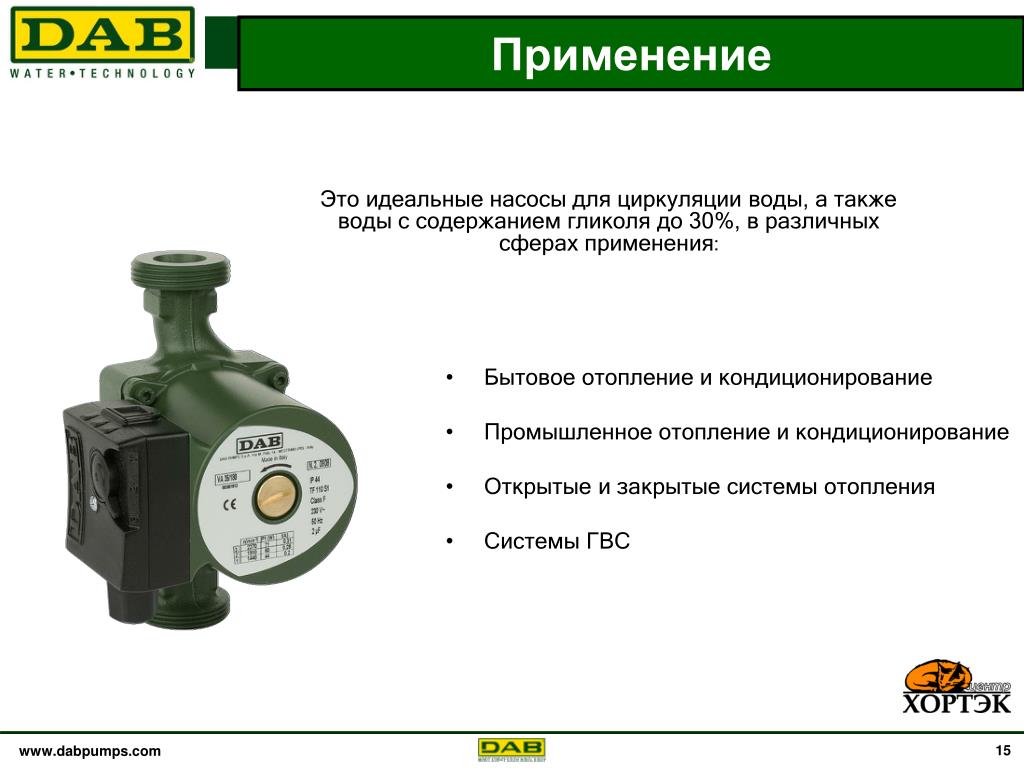

Обзоры – насосы DAB

Для качественного отопления и ГВС частных домов или коттеджей собственного давления в системах часто бывает недостаточно. Для экономии семейного бюджета и более быстрого прогрева помещений владельцам рекомендуется усовершенствовать эти системы с помощью циркуляционных насосов. Как показывает практика, благодаря улучшению циркуляции горячей жидкости затраты на отопление снижаются более чем на 20-30%.

Чтобы сделать быстрый и правильный выбор наиболее подходящего именно вам циркуляционного оборудования, следует более близко познакомиться с этими приборами, а также побольше узнать об их разновидностях и сфере применения.

Типы циркуляционных насосов

Конструкции этих устройств бывают двух видов: с воздушных охлаждением электродвигателя и мокрым ротором.

Циркуляционный насос с мокрым ротором. В этом насосном оборудовании ротор мотора находится в воде. То есть перекачиваемая жидкость проходит через него, одновременно смазывая подшипники и охлаждая сам двигатель. Такие устройства обладают большим количеством преимуществ:

  • Не требуют дополнительного ухода и техобслуживания;
  • Надежны в эксплуатации;
  • Низкий уровень шума;
  • Невысокая стоимость.

Единственный его минус – сниженный КПД , равный примерно 50%.

Циркуляционный насос с воздушным охлаждением электродвигателя. У этого устройства ротор не соприкасается с перекачиваемой жидкостью. Между ним и двигателем стоит специальное торцевое уплотнение вала.

Такие насосы обладают большим КПД – около 85%. Но следует учитывать, что они очень шумные. Поэтому производить установку циркуляционных насосов с воздушным охлаждением рекомендуется в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционники с воздушным охлаждением используют, как правило, в системах отопления и водоснабжения большой производительности (общепромышленные), когда применение устройств с мокрым ротором нецелесообразно при необходимости напора свыше 15 м или расходе более 100 куб. м/час. Например, в больших котельных. В то время как насосами с мокрым ротором пользуются в основном на небольших системах (преимущественно в частных домах и коттеджах). В зависимости от модификации они могут работать как от однофазной, так и трехфазной электрической сети.

Сфера применения циркуляционных насосов с мокрым ротором

Это насосное оборудование широко применяется в бытовых системах отопления, холодоснабжения, вентиляции и кондиционирования.

Для системы отопления «теплый пол» рекомендуется использование насоса с частотным регулированием. Объясняется это тем, что на теплом контуре зачастую устанавливается термореле с сервоприводом, которые служат для поддержания заданной температуры пола. Сервопривод может с высокой переодичностью менять расход в системе, следовательно происходит постоянное изменение расхода . Только в насосах с частотным регулированием есть автоматическая настройка под постоянное изменение расхода а системе (режим постоянного перепада), он способен сам подстраивать скорость вращения рабочего колеса. Если установить обычный насос в такую систему, он не сможет определить изменение нагрузки и будет работать в максимальном режиме, отсюда появляется шум от скорости потока, проходящего через сервоклапан и повышенное потребление электроэнергии. Например, при равных характеристиках насос с частотным регулированием потребляет в час от 4 до 44 Вт,  обычный насос потребляет около 70 Вт в час.

Похожий принцип работы в современных системах отопления, где расход системы регулируется термостатическими клапанами на радиаторах.

Для систем горячего водоснабжения инженеры советуют использовать насосное оборудование, корпус которого выполнен из бронзы. Это обусловленно санитарными нормами, поскольку при использовании насосов с чугунным корпусом без катафорезного покрытия со временем может появиться неприятный «железный» запах. К тому же для этого вида циркуляционных насосов в целях экономии электроэнергии целесообразно применять модели с частотным регулированием. Справедливо напомнить, что рекомендуется производить нагрев жидкости в таких системах не выше, чем до 65 градусов Цельсия. Таким образом можно избежать образования в системе накипи. Ведь из-за скопления отложений на его поверхности ротор может заклинить и устройство выйдет из строя.

Преимущества использования циркуляционника в системе отопления

Установка циркуляционных насосов в системе отопления частного дома дает следующие преимущества:

  • Появляется возможность использовать более современные двухтрубные схемы отопления. При установке такого насоса владельцы могут самостоятельно регулировать температуру на каждом отдельном радиаторе системы или вовсе перекрыть какой-то из них в случае ненадобности.
  • Принудительная циркуляция жидкости в трубах увеличивает в них давление, за счет чего уменьшается частота и вероятность образования в системе воздушных пробок.

К тому же энергопотребление такого насоса является весьма небольшим, всего около 60-100 Вт/час.

Рекомендации по установке насосов такого типа
  • Кусочки ржавчины и окалины могут забивать рабочее колесо в насосах с мокрым ротором. Поэтому перед устройством рекомендуется ставить специальные фильтры, улавливающие мусор.
  • Установка насоса должна выполняться так, чтобы его рабочая ось была строго параллельна полу. В противном случае электродвигатель может выйти из строя по причине плохой смазки подшипников и завоздушивания.
  • Производить установку насоса необходимо в удобном месте, чтобы к нему всегда имелся свободный доступ для осуществления работ по ремонту или замене.
  • Устанавливать устройство с мощностью больше расчетной не рекомендуется. Установка более мощного насоса может стать причиной повышенных шумовых эффектов. К тому же, подвижные детали оборудования будут изнашиваться быстрее.
  • Устанавливать циркуляционник желательно на обратном трубопроводе, перед котлом, так как температура воды здесь является более низкой, что благоприятно сказывается на сроке службы устройства.

Как подобрать подходящий насос для дома

Для подбора подходящего циркуляционного насоса для дома необходимо знать следующую информацию:

  • Высоту от точки установки насоса до самой высоко расположенной в доме трубы радиатора.
  • Площадь отапливаемого помещения.
  • Примерные гидравлические потери, возникающие в трубе при движении жидкости.

Как правило, в стандартном частном доме величина гидравлического сопротивления приводит к потерям не более 0,1-0,2 атм или 1-2 метрам.

Сделаем примерный подбор для условного небольшого коттеджа площадью 150 кв.м. Первоначально определим напор насоса, который нам подойдет. Если брать за основу, что контур заполнен полностью водой и она циркулирует, напор нужно подобирать по гидравлическому сопротивлению. Например, если сопротивление = 6 метров, Нужно подбирвать насос на 6 метров напора.

Теперь определяем производительность оборудования. Для этого отапливаемую мощность переведем в нужное количество тепла. Для 10 м отапливаемой площади это 1кВт. Если дом качественно утеплен, то можно условно брать 0,8 кВт, при плохом утеплении – 1,2 кВт.

Итак, берем за основу, что у нас дом площадью 150 квадратных метров с толстыми и хорошо утепленными стенами. В этом случае 150/10 х 0,8 = 12 кВт или 12 х 0,86 = 10,32 ккал.

Теперь определяемся с разницей температур в системе отопления на подаче и на обратке. Рекомендуем брать за основу 20 градусов Цельсия. Большая разница может спровоцировать быстрый износ котла, а меньшая подразумевает покупку более мощного, а соответственно, и более дорогостоящего циркуляционного оборудования. К тому же оно будет потреблять гораздо больше электроэнергии.

Итого получаем: 10,32/20 = 0,516 куб.м/час.

Таким образом мы высчитали, что для хорошо утепленного двухэтажного дома площадью 150 кв.м нужен насос производительностью около 0,5 куб.м/час и напором 6 метров. Эти параметры нужно определять по второй скорости подбираемого насоса, а сам он должен быть трехскоростным.

Одним из мировых лидеров по производству циркуляционных насосов, предназначенных как для систем отопления, холодоснабжения, вентиляции и кондиционирования, является итальянская компания DAB PUMPS S.p.A.

Если вы не можете самостоятельно определиться, какой из предложенных нами насосов подходит именно вам, обращайтесь к нашим менеджерам. Они профессионально проконсультируют вас по всем интересующим вопросам, а также помогут просчитать и подобрать наиболее соответствующее по мощности и прочим параметрам насосное оборудование.

Подбор насоса. Советы экспертов компании «НасосВДом»

Как выбрать циркуляционный насос

Циркуляционный насос обеспечивает принудительную циркуляцию, как следует из названия,  теплоносителя, чаще всего воды. Отопительные системы с естественной циркуляцией применяются все меньше и меньше. Ведь они имеют ряд недостатков. Применение же циркуляционого насоса позволяет уменьшить диаметр трубопроводов, не привязываться к размещению отопительного котла только в нижней точке, да и просто быстрее прогреть помещение и создать комфортную температуру.

Простота конструкции, надежность и долгий срок службы циркуляционных насосов послужили их широкому применению в нашей жизни. Циркуляционные насосы есть в системах отопления, могут применяться в бытовом горячем водоснабжении, использоваться для движения жидкостей охлаждения в системах кондиционирования воздуха. Имея примерно одинаковую конструкцию, для каждого случая применения циркуляционные насосы все таки разнятся, особенно в части материалов для их изготовления.

Из всего вышесказанного следует отметить подбор насоса включает следующие основные критерии:

  • условия эксплуатации, которые включают температуру теплоносителя и вещество, используемое в качестве теплоносителя, а также диаметры трубопроводов
  • необходимую производительность
  • напор

Для того, чтобы подобрать циркуляционный насос необходимо учитывать основные параметры (напор и производительность), которые находятся в непрерывной зависимости друг от друга. Напор, который создается циркуляционным насосом должен преодолевать гидравлические сопротивления элементов системы отопления запорно-регулирующей арматуры, трубы, различных колен и тройников, отопительных приборов.

Для систем отопления частных домов, в основном, применяют насосы с так называемым «мокрым ротором». Рекомендуем обратить Ваше внимание на насосы GRUNDFOS UPS. Конструктивным отличием насосов GRUNDFOS типа UPS является охлаждение и смазка подвижных элементов самой протекающей жидкостью. Современные циркуляционные насосы, особенно ведущих мировых лидеров, таких как Grundfos Дания экономичны, надежны, долговечны и малошумны. Хотя относительные новички, например, циркуляционный насос Спрут завоевывает покупателя своей ценой и неприхотливостью и уже твердо и уверенно зарекомендовал себя на рынке Украины. Чтобы насос работал надежно и не доставлял хлопот, его необходимо правильно подобрать.  Без некоторых расчетов здесь никак не обойтись.

В системах отопления. При подборе насос прежде всего нужно определиться с количеством тепла, необходимого, чтобы не мерзнуть в доме или квартире зимой. Его примерно можно вычислить в зависимости от площади обогреваемого помещения. Исходя из расчетов по европейским стандартам, количество тепла, необходимое на отопление 1 кв.м в доме с 1–2 квартирами составляет 100 Вт, а для многоквартирных домов 70 Вт.

Однако, если теплоизоляция здания не отвечает нормативам, то в расчет берут более высокое удельное потребление тепла. Для производственных помещений и жилых домов с улучшенной теплоизоляцией требуется 30–50 Вт/кв.м.

Далее рассчитывают необходимую производительность насоса:

Расход (объемная подача) рассчитывается по следующей формуле:


 – объемный расход, м3/ч
 – потребная тепловая мощность, кВт
 – температура в подающем трубопроводе, °С
– температура в обратном трубопроводе,°С.

Потребную тепловую мощность определяем по табл.1 (при максимальных тепловых потерях = 100 Вт/м2):

Таблица 1 – Потребная тепловая мощность, кВт

Sот, м2

60

70

80

90

100

120

140

160

180

200

220

240

260

280

300

320

340

360

Ф, кВт

6,0

7,0

8,0

9,0

10,0

12,0

14,0

16,0

18,0

20,0

22,0

24,0

26,0

28,0

30,0

32,0

34,0

36,0

Следующим шагом при подборе насоса будет определение необходимого напора (давления) в трубопроводе – сопротивление, которое насос должен преодолеть при нагревании воды в трубах.
Высота всасывания насоса Н определяется следующей формулой:

где: , – потери давления в подающем и обратном трубопроводах (Па/м), определяются по табл. 2

Таблица 2 – Потери давления

Данная таблица используется для определения вероятных потерь давления в трубопроводе, измеряемых в Па/м (при температуре воды 60°С).
Рекомендуемые потери в трубах – не более 105 Па/м.

,  -длина подающей и обратной линии, м;
,,- отдельные сопротивления, Па.
Значения отдельных сопротивлений можно найти в технических требованиях изготовителей на используемые изделия. При отсутствии данной информации, в качестве приблизительной оценки можно использовать следующие значения:
Котел: от 1000 до 2000 Па
Смеситель: от 2000 до 4000 Па
Термостатический вентиль: от 5000 до 10000 Па
Тепломер: от 1000 до 15000 Па.

На следующем этапе также необходимо определиться еще с одним параметром – количеством скоростей, на которых может работать Ваш насос. Многоскоростные насосы (обычно три скорости – GRUNDFOS UPS) позволяют с легкостью корректировать температуру радиаторов отопления в доме или квартире – скорость работы насоса можно снижать, при увеличении температуры на улице. Регулировка скоростей осуществляется переключателем на корпусе насоса. Если желания возиться с насосом нет, можно приобрести полный автомат, который сам “приспособится” под систему и будет функционировать в оптимальном режиме (GRUNDFOS ALPHA 2).

Исходя из вышеперечисленных критериев, теперь мы можем подобрать необходимый насос. Однако следует учесть, что параметры, которые мы получили в результате приведенных выше расчетов, необходимы для работы при максимальной нагрузке. Но, как правило, такие условия встречаются крайне редко, и большую часть отопительного сезона потребность в тепле не столь велика.

Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1. Рекомендуемый регулируемый насос

Дом, м2

Объемная подача
в радиаторной системе отопления,
м3/ч

Тип насоса

80-120

0,4

GRUNDFOS ALPHA2 25-40
UPS 25-40

120-160

0,6

GRUNDFOS ALPHA2 25-40
UPS 25-40

169-200

0,7

GRUNDFOS ALPHA2 25-40
UPS 25-40

200-240

0,8

GRUNDFOS ALPHA2 25-40
UPS 25-40

240-280

0,9

GRUNDFOS ALPHA2 25-60
UPS 25-60

Есть один нюанс при использовании циркуляционных насосов для системы горячего водоснабжения. Для циркуляции горячей воды бытового назначения рекомендовано использовать насосы с корпусом из нержавеющей стали, бронзы или латуни. Это связано с быстрым разрушением чугунных корпусов в воде, богатой кислородом. Выбрать нужную модель можно в каталоге, это насосы Comfort UP.

В последнее время потребители все больше задаются вопросом, как много электроэнергии будет потреблять насос. Не смотря на то, что циркуляционные насосы отличаются своей экономичностью и потребление энергии у них не больше, чем, скажем, у небольшой электрической лампочки, однако ведущие производители продолжают работать над их экономичностью.

В заключении хотелось сказать об одном очень важном соглашении, к которому пришли ведущие производители циркуляционных насосов. В соответствии с единой классификацией по энергопотреблению, всем циркуляционным насосам присвоили ярлыки соответствующей категории, имеется ввиду аналогия с бытовой техникой. К примеру, потребление энергии насосов «А» класса (таких как, GRUNDFOS ALPHA 2) составляет в среднем 6 Вт, что соответствует 90 кВтч в год. Безусловно, надо отметить тот факт, что на сегодняшний день наиболее экономичными являются регулируемые циркуляционные насосы.

Поделиться полезной информацией

  • Twitter
  • Facebook
  • Pinterest

Рекомендуем обратить внимание

  • Распродажа
