Советы по выбору циркуляционных насосов Wilo (Вило)
Содержание
- Устройство и принцип работы насосов марки Wilo
- Насос для отопления Wilo Star
- Насосы для систем отопления Wilo Top
- Отопительные насосы Wilo Stratos
- Насосы отопления серии Wilo Yonos
- Как подобрать насос Wilo для системы отопления
- Как распознать оригинал насоса Wilo
- Как рассчитать, какой нужен насос Wilo
- Как правильно установить насос Wilo в систему отопления
- Какой насос лучше выбрать – Wilo или DAB
Главной задачей циркуляционного оборудования является создание условий для постоянного движения теплоносителя в системе отопления. Циркуляция обеспечивает равномерный прогрев поверхности водяного контура, независимо от его отдаленности от котла. Циркуляционные насосы Wilo (Вило) создают необходимое давление, подходят для подключения к системам отопления любой конфигурации.
Устройство и принцип работы насосов марки Wilo
Насосное оборудование марки Вило, изготавливается на собственных заводах немецкой компании. В моделях традиционно используется конструкция с мокрым ротором. Крыльчатка, а также все движущиеся элементы, полностью погружены в теплоноситель.
Принцип работы бытового отопительного насоса Wilo мокрого типа основан на непосредственном контакте крыльчатки с жидкостной средой. Такая конструкция имеет следующие преимущества:
- Шумовые характеристики – работа модуля абсолютно бесшумная, что позволяет установку непосредственно в жилых помещениях, на кухне и ванной комнате.
- Удаление воздуха – в конструкции установлен клапан, через который из системы отопления удаляется воздух.
- Снижение энергозатрат – все модели потребляют минимальное количество электроэнергии. При этом, сохраняется высокая производительность.
- Длительный срок эксплуатации. Насосы Wilo для систем отопления имеют чугунный корпус. Все важные части конструкции имеют антикоррозионные свойства. Все модели проходят обязательное тестирование и сертификацию.
Техническими характеристиками циркуляционных насосов для отопления Wilo являются:
- Удобное управление – предусмотрен механический или электронный переключатель. Осуществляется регулировка мощности и скорости движения теплоносителя.
- Модели с электронным управлением укомплектованы встроенным термостатом.
- Предусмотрена защита электродвигателя и ротора от перепадов электронапряжения.
- Рабочие параметры – напор водяного столба от 1 до 7,5 м, отапливаемая площадь от 100 до 2200 м², пропускная способность от 1 до 12 м³/час. Рабочий диапазон температуры теплоносителя от -10°С до + 110°С.
Устройство насоса Wilo отличается продуманностью, высокой производительностью и эффективностью. Модели оптимально подходят для радиаторного отопления, многоконтурных систем, а также ГВС и кондиционирования.

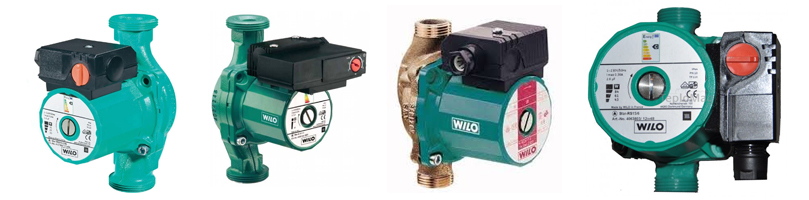

Насос для отопления Wilo Star
В серии Wilo Star, потребителю предлагают бытовые модели оборудования, предназначенные для подключения к системам отопления частных домов небольшой площади. Малобюджетная версия по доступной цене. Рекомендуемая сфера применения Wilo Star – стандартные системы отопления.
В линии представлены следующие модели:
- Wilo Star RS – в серии выпускаются 12 моделей оборудования, с маркировкой от 15-4 до 30-8. Корпус выполнен из термоустойчивого чугуна, ротор, подшипники и другие элементы, соприкасающиеся с теплоносителем, из нержавеющей стали. Star RS – это циркуляционный насос, с ручным регулированием и возможностью создания давления до 10 бар. Максимальная пропускная способность до 6 м³/час.
- Wilo Star RSD – сдвоенные циркуляционные насосы, выполняют сразу несколько задач: поднимают давление в системе отопления, увеличивают срок эксплуатации устройств и дают возможность одновременного подключения модуля к двум независимым контурам. В комплекте предоставляется переключатель, регулирующий работу двух электромоторов.
Производительности циркуляционного насоса Wilo Star достаточно, чтобы создать необходимое давление в системе отопления, с максимальной площадью до 750 м². При этом модуль имеет скромные габариты. Геометрические размеры насоса: монтажная длина 18 см, вес от 3 до почти 5 кг.
Насосы для систем отопления Wilo Top
Серия Wilo Top предназначена для подключения к системам отопления большой площади: многоквартирных многоэтажных домов, коттеджей. Производительности достаточно для подключения к системам обогрева на 1400 м².
В конструкции предусмотрена теплоизоляция, что дает возможность наружной установки устройства.
Циркуляционные насосы марки Вило Топ, это максимальный напор воды до 10 м вод. столба, рабочее давление 10 бар. В серии Wilo Top представлены фланцевые насосы.
Помимо базовой версии, потребителю предлагают следующие модификации:
- Wilo TOP-RL и TOP-S – наиболее производительные насосы серии. Модели оснащены 1-2 двигателями, с мокрым ротором. Возможно одно-двухфазное подключение к электросети. В трехскоростном насосе Wilo используется механический переключатель.
- Wilo TOP-Z – модель серии Тор, для которой несущественно качество используемого теплоносителя. Широкое применение модуль нашел в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование располагают в любых, самых неприспособленных для этого местах.
- Wilo ТОР – базовая конфигурация. Циркуляционный насос для отопления Wilo Top предлагается более чем в 50 наименованиях. Различие заключается исключительно в монтажном размере фланца, а также параметрах производительности: давление от 6-10 бар, температура теплоносителя от -20°С до +130°С.
Наносное оборудование серии ТОР оптимально подходит для промышленного применения, в условиях агрессивной среды теплоносителя.
Отопительные насосы Wilo Stratos
Одна из новых серий насосного оборудования Wilo Stratos, отличается тем, что контроль над работой модуля осуществляется посредством электронного управления. Модификация была специально разработана для больших систем отопления. Допускается подключение к котлам, с производительностью от 25 кВт.
Главными достоинствами регулировки водяного насоса Wilo Stratos в системе отопления, с помощью электронного блока управления, являются:
- Потребляемая мощность насоса Wilo от 2 до 48 Вт.
- Установлен ночной режим, когда потребление электроэнергии падает до минимума.
- Автоматическая регулировка рабочих параметров – контроллер подключен к комнатному термостату, что позволяет ему подбирать оптимальную скорость, производительность, в зависимости от фактических потребностей.
В серии дополнительно предлагаются модели, изготовленные в бронзовом корпусе, а также модификации с увеличением производительности до 16 бар.
Wilo Stratos подходят для энергосберегающих систем отопления. По сравнению с обыкновенным насосным оборудованием, экономия электроэнергии составляет не менее 80%.
Насосы отопления серии Wilo Yonos
Wilo Yonos одна из последних, выпущенных компанией моделей насосного оборудования. Модуль снабжен электронным блоком управления, защитой от завоздушивания системы и функцией удаления твердых частиц из жидкостной среды теплоносителя.
Переключение режима работы в Wilo Yonos осуществляется с помощью механического переключателя. Существует возможность использования фиксированных заводских настроек. Для экономного расхода электроэнергии, модуль переводят в автоматический режим.
Блок управления водяным насосом системы отопления Wilo Yonos имеет индикаторную панель, на которую выводится информация о потребляемой мощности электричества, давлении в системе и другие параметры. Помимо стандартной монтажной длины 18 см, был налажен выпуск модулей небольших габаритов 13 см.
Как подобрать насос Wilo для системы отопления
Циркуляционные электронасосы Wilo, для систем отопления частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:
- Тип соединений – модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые предназначены для многоквартирных домов и отапливаемых помещений большой площади. Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
- Производительность – в технической документации указаны основные параметры, по которым подбор насоса для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может оказать он-лайн калькулятор, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.
Точные расчеты проводят только после аудита помещения и системы отопления. Правильно выбрать модель для большого отапливаемого здания, может только грамотный специалист.
Как распознать оригинал насоса Wilo
Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые две из трех единиц продаваемой техники, являются некачественным суррогатом.
На самом деле, отличить подделку достаточно просто:
- Упаковка – оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
- Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал – обычная сталь).
- Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
- На отводах предусмотрены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.
С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно. Еще один признак, на который стоит обратить внимание – низкая стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза.
Как рассчитать, какой нужен насос Wilo
Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это несколькими способами:
- Инструкция по эксплуатации – в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
- Онлайн калькуляторы – достаточно вбить в ячейки существующие параметры и узнать наиболее подходящую модель оборудования.
В качестве альтернативы, при подборе насоса можно обратиться за помощью к консультантам компании, продающей циркуляционное оборудование.

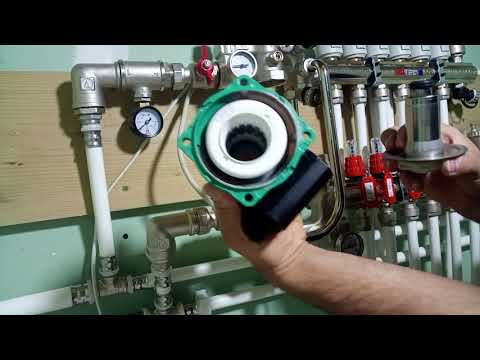

Как правильно установить насос Wilo в систему отопления
Установка циркуляционного насоса марки Wilo в систему отопления выполняется в согласии со строгим соблюдением инструкции по эксплуатации, предоставленной заводом производителем. Во время проведения монтажных работ следует выполнять следующие правила:
- Допускается исключительно вертикальная установка. Горизонтальный монтаж насоса Wilo в систему запрещен. Исключение составляют только модели, специально предназначенные для горизонтального подключения. Положение установки насоса можно узнать из инструкции по эксплуатации.
- Подключение теплых полов – насос устанавливают в специальный смесительный узел. Правильное расположение отопительного насоса Вило указано стрелками, расположенными на корпусе и гидравлической разводке.
- Подключение к системе отопления радиаторного типа – устанавливают в обратку отопления, непосредственно перед котлом. Для предотвращения полной остановки циркуляции теплоносителя, монтируют в байпас. Правила установки насосов Вило, позволяют использовать оборудование для систем отопления с естественной и принудительной циркуляцией.
- Установка и обслуживание – насос устанавливается в вертикальном положении, с соблюдением направления теплоносителя, указанного стрелками на корпусе и смесительном узле. Рекомендуется, чтобы установку выполняли квалифицированные специалисты.
Способы монтажа насоса зависят от выбранной модели и подробно описаны в технической документации. При условии грамотного подключения, особого обслуживания насоса Wilo не требуется. - На рамке байпаса, необходимо ставить фильтр грубой очистки перед насосом.
Существует несколько рекомендаций, обеспечивающих длительную эксплуатацию оборудования:
- Можно оставлять насос постоянно включенным. Рекомендуется включать устройство на несколько минут, после окончания отопительного сезона.
- Гул при работе насоса – указывает на несколько возможных неисправностей. Засорился воздухоотводчик, в результате чего не выводится воздух из системы. Еще одна неисправность заключается в неправильно выбранном режиме работы. Уменьшение скорости работы обычно приводит к прекращению гула. Если этого не произошло, потребуется обслуживание насоса.
- Включать насосное оборудование можно только при заполненной системе отопления. Модели с мокрым ротором, используют для смазки теплоноситель. При включении, если нет смазочного материала, подшипники быстро сгорают.
Учесть все особенности установки циркуляционного отопительного насоса Wilo может только квалифицированный специалист. Монтаж оборудования выполняется всего за несколько часов. При установке байпаса, потребуется 3-6 часов.
Какой насос лучше выбрать – Wilo или DAB
Судя по отзывам и статистическим отчетам, наиболее надежными считаются индивидуальные системы отопления с принудительной циркуляцией теплоносителя, с насосами марки Wilo и Grundfos. Им несколько уступает продукция DAB.
Насос Wilo может беспрерывно работать не менее 7-9 лет. Модели, предлагаемые производителем, предназначены для бытовых и промышленных систем обогрева. Модели с двумя электродвигателями, оптимально подходят для одновременного отопления теплыми полами и радиаторами.
Стоимость продукции датского концерна DAB и немецкого Wilo, приблизительно одинакова, но по техническим параметрам, модули Вило существенно обгоняют конкурентов.
Циркуляционные насосы WILO для систем отопления. | C.O.K. archive | 2004
2004-08-13
37505 0 0
Опубликовано в журнале СОК №6 | 2004
Rubric:
- Pumps
- Heating
Тэги:
- ВИЛО РУС
- Wilo
- Circulation pumps
Известная пословица «Готовь сани летом…» напрямую относится к такому важному мероприятию, как подготовка к отопительному сезону.
Циркуляционный насос по праву называют «сердцем» системы отопления — движущей силой, которая перемещает теплоноситель в самые дальние помещения здания, согревая его обитателей. Немецкая промышленная группа WILO AG, имеющая 132-летний опыт производства оборудования для систем отопления зданий и сооружений, производит широкую гамму циркуляционных насосов как для небольших домов (коттеджей), так и для больших зданий гражданского и промышленного назначения. Первый циркуляционный насос — уско-ритель циркуляции жидкости — был изобретен еще в 1929 г. талантливым немецким инженером Вильгельмом Оплендером, сыном основателя фирмы, имя которого она носит по сей день. В наше время циркуляционные насосы используются практически во всех системах отопления и горячего водоснабжения для создания или усиления циркуляции. Они улучшают процесс теплоотдачи, увеличивают КПД системы в целом, позволяют использовать трубы с меньшим диаметром, быстро реагируют на колебания температуры.
Все это позволяет существенно уменьшить капитальные затраты, монтажные расходы, снизить расход топлива и выбросы CO2, а также позволяет регулировать систему и равномерно распределять тепло. Насосы для коттеджей В системах отопления, горячего водоснабжения, кондиционирования, вентиляции коттеджа, небольшого и среднего дома, лучше всего установить насос с «мокрым ротором», который монтируется прямо на трубопроводе. Он практически бесшумен, не требует технического обслуживания, потребляет минимальное количество электроэнергии и имеет маленькие размеры и вес. Двигатель таких насосов охлаждается перекачиваемой жидкостью, которая уменьшает шум от вращающихся элементов. Кроме этого, у этих насосов отсутствует вентилятор, являющийся источником шума. Для таких объектов подойдут резьбовые циркуляционные насосы малой мощности серий WILO-Star-RS, RSD с ручным трехступенчатым переключателем частоты вращения. Самый маленький насос из серии RS может быть использован в системе отопления помещения площадью до 200 м2, самый большой — до 750 м2.→ Массовый переход к использованию электронных циркуляционных насосов в РФ оправдан и неизбежен
ЖУРНАЛ СОК August 2021→ Насосы умнеют. Опрос ведущих экспертов
ЖУРНАЛ СОК October 2018→ Интеллектуальная система водоотведения Nexos Intelligence с насосом Wilo-Rexa Solid-Q
ЖУРНАЛ СОК August 2018→ Технология строительства городских фонтанов
ЖУРНАЛ СОК May 2018→ Технологии WILO по использованию дождевой воды
ЖУРНАЛ СОК May 2018
- В этой теме еще нет комментариев
Add a comment
Расчет и подбор насоса для отопления: формулы, примеры, инструкции
Современную автономную систему отопления невозможно представить без хорошего циркуляционного насоса. С помощью этого полезного устройства можно в несколько раз повысить качество обогрева жилища и эффективность работы отопительного оборудования. Чтобы выбрать из многочисленных предложений производителей модель, которая подходит конкретной системе, следует выполнить правильный расчет насоса для отопления, а также учесть ряд важных практических нюансов.
Содержание
1 Для чего нужен насос в системе отопления?
2 Как рассчитать параметры насоса?
2.1 Расчеты производительности насоса
2.2 Расчет гидравлического сопротивления системы
2.3 Количество скоростей циркуляционного насоса
3 Несколько важных замечаний
Для чего нужен насос в системе отопления?
Большинству жителей верхних этажей в многоквартирных домах хорошо знакомо такое явление как холодные батареи. Это результат отсутствия в системе давления, необходимого для ее нормальной работы. Теплоноситель перемещается по трубам медленно и остывает уже на нижних этажах. С такой же ситуацией могут столкнуться и владельцы частного дома: в самой дальней точке отопительной системы трубы и радиаторы слишком холодные. Эффективно решить проблему поможет циркуляционный насос. Обратите внимание, что системы отопления с естественной циркуляцией теплоносителя могут быть вполне эффективны в небольших частных домах, но даже в этом случае имеет смысл подумать о принудительной циркуляции, поскольку при правильной настройке системы это позволит снизить общие расходы на отопление.
Упрощенно такой насос представляет собой мотор с ротором, который погружен в теплоноситель. Ротор вращается, заставляя воду или другую нагретую жидкость перемещаться по системе с заданной скоростью, создавая необходимое давление. Насос может работать в различных режимах. Например, установив устройство на максимум, можно быстро прогреть остывший в отсутствие хозяев дом. Затем восстанавливают настройки, которые позволяют получить наибольшее количество тепла при минимальных расходах. Различают модели циркуляционных насосов с «сухим» и «мокрым» ротором. В первом случае ротор насоса погружен в жидкость только частично, а во втором случае — полностью. Насосы с «мокрым» ротором издают при работе меньше шума.
Как рассчитать параметры насоса?
Правильно подобранный водяной насос для отопления должен решать две задачи:
- создавать в системе напор, способный преодолеть гидравлическое сопротивление отдельных ее элементов;
- обеспечивать перемещение по системе достаточного для обогрева здания количества тепла.
Исходя из этого, при выборе циркуляционного насоса следует рассчитать потребность здания в тепловой энергии, а также общее гидравлическое сопротивление всей отопительной системы. Без этих двух показателей подобрать подходящий насос просто невозможно.
Полезная информация о выборе циркуляционного насоса содержится в следующем видеоматериале:
Расчеты производительности насоса
Производительность насоса, которую в расчетных формулах обычно обозначают как Q, отражает количество тепла, которое может быть перемещено за единицу времени. Формула для расчетов выглядит так:
Q=0,86R/TF-TR, где:
- Q — объемный расход, куб. м./ч;
- R — необходимая тепловая мощность для помещения, кВт;
- TF — температура на подаче в систему, градусов Цельсия;
- TR — температура на выходе из системы, градусов Цельсия.
Потребность помещения в тепле (R) рассчитывается в зависимости от условий. В Европе принято рассчитывать этот показатель, исходя из норматива:
- 100 Вт/кв. м площади небольшого частного дома, в котором не более двух квартир;
- 70 Вт/кв. м площади многоквартирного дома.
Если же расчеты проводятся для зданий с низкой теплоизоляцией, значение показателя следует увеличить. Для расчетов по помещениям на производстве, а также по зданиям с очень высокой степенью теплоизоляции рекомендуется использовать показатель в пределах 30-50 кВт/ кв. м.
С помощью этой таблицы можно более точно рассчитать потребность в тепловой энергии для помещений различного назначения и с различным уровнем теплоизоляции
Расчет гидравлического сопротивления системы
Следующий важный показатель — гидравлическое сопротивление, которое необходимо будет преодолеть циркуляционному насосу. Для этого следует рассчитать высоту всасывания насоса. Обычно этот показатель обозначают как «H». Можно использовать следующую формулу:
H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000, где
- R1, R2 – потеря давления на подаче и обратке, Па/м;
- L1,L2 – длина линии подающего и обратного трубопровода, м;
- Z1,Z2…..ZN – сопротивление отдельных элементов отопительной системы, Па.
Для определения R1 и R2 следует воспользоваться приведенной ниже таблицей:
В этой таблице представлены дополнительные данные для более точного расчета гидравлического сопротивления, возникающего в отопительной системе частного дома
Гидравлическое сопротивление отдельных элементов и узлов отопительной системы обычно указано в сопровождающей их технической документации. Если по какой-то причине такая документация отсутствует, можно воспользоваться примерными данными:
- котел — 1000-2000 Па;
- смеситель — 2000-4000 Па;
- термостатический вентиль — 5000-10000 Па;
- тепломер — 1000-15000 Па.
Для других частей отопительной системы смотрите данные в этой таблице:
Если техническая документация по каким-то причинам утрачена, можно рассчитать гидравлическое сопротивление отдельных элементов отопительной системы с помощью данных, приведенных в этой таблице
Количество скоростей циркуляционного насоса
Большинство современных моделей циркуляционных насосов снабжены возможностью регулировать скорость работы устройства. Чаще всего это трехскоростные модели, с помощью которых можно корректировать количества тепла, поступающего в помещение. Так, при резком похолодании скорость работы насоса увеличивают, а в случае потепления — уменьшают, чтобы температура воздуха в комнатах оставалась комфортной для проживания.
Для переключения скоростей существует специальный рычаг, размещенный на корпусе устройства. Большой популярностью пользуются модели циркуляционных насосов, снабженные системой автоматического регулирования скорости работы устройства в зависимости от изменения температуры наружного воздуха.
Следует отметить, что это лишь один из вариантов такого рода расчетов. Некоторые производители используют при подборе насоса несколько иную методику вычислений. Можно попросить выполнить все расчеты квалифицированного специалиста, сообщив ему подробности устройства конкретной отопительной системы и описав условия ее работы. Обычно рассчитываются показатели максимальной нагрузки, при которой будет работать система. В реальных условиях нагрузка на оборудование будет ниже, поэтому можно смело приобретать циркуляционный насос, характеристики которого несколько ниже расчетных показателей. Приобретение более мощного насоса не целесообразно, поскольку это приведет к ненужным расходам, но работу системы не улучшит.
После того, как все необходимые данные получены, следует изучить напорно-расходные характеристики каждой модели с учетом разных скоростей работы. Эти характеристики могут быть представлены в виде графика. Ниже приведен пример такого графика, на котором отмечены и расчетные характеристики устройства.
С помощью этого графика можно подобрать подходящую модель циркуляционного насоса для отопления по показателям, рассчитанным для системы конкретного частного дома
Точка А соответствует необходимым показателям, а точкой В обозначены реальные данные конкретной модели насоса, максимально приближенные к теоретическим расчетам. Чем меньше расстояние между точками А и В, тем лучше подходит модель насоса для конкретных условий эксплуатации.
Несколько важных замечаний
Как уже отмечалось выше, различают циркуляционные насосы с «сухим» и «мокрым» ротором, а также с автоматической или ручной системой регулировки скоростей. Специалисты рекомендуют использовать насосы, ротор которых полностью погружен в воду, не только из-за пониженного уровня шума, но и потому, что такие модели справляются с нагрузкой более успешно. Установку насоса осуществляют таким образом, чтобы вал ротора располагался горизонтально. Подробнее про установку читайте здесь.
При производстве высококачественных моделей используется прочная сталь, а также керамический вал и подшипники. Срок эксплуатации такого устройства составляет не менее 20 лет. Не стоит выбирать для системы горячего водоснабжения насос с чугунным корпусом, поскольку в таких условиях он быстро разрушится. Предпочтение стоит отдать нержавейке, латуни или бронзе.
Если при работе насоса в системе появляется шум, это не всегда говорит о поломке. Нередко причина этого явления — воздух, оставшийся в системе после запуска. Перед пуском системы следует спустить воздух через специальные клапаны. После того, как система проработает несколько минут, нужно повторить эту процедуру, а затем отрегулировать работу насоса.
Если запуск производится с использованием насоса с ручной регулировкой, необходимо сначала установить прибор на максимальную скорость работы, в регулируемых моделях при пуске отопительной системы следует просто отключить блокировку.
- Автор: Олеся
- Распечатать
Оцените статью:
(18 голосов, среднее: 3.1 из 5)
Поделитесь с друзьями!
Циркуляционный насос для отопления – параметры выбора и классификация
Сегодня все больше людей, решает уйти от городского шума и суеты, возводят дома и коттеджи за городом. Площадь подобных помещений составляет более 100 кв.м. Чтобы независимо от климатических условий в доме царила комфортная атмосфера, важно позаботиться о создании эффективной и надежной системы теплоснабжения. Для подобных целей часто используют насосы для отопления циркуляционного типа. Поэтому в статье будет рассмотрено насосное оборудование, его конструкция, основные характеристики, особенности выбора и наиболее востребованные модели, а также монтаж данных агрегатов.
Содержание
- 1 Конструкция
- 2 Положительные и отрицательные стороны
- 3 Классификация
- 3. 1 Ротор сухого типа
- 3.2 Ротор влажного типа
- 4 Особенности выбора
- 4.1 Циркуляционные насосы Грундфос
- 4.2 Циркуляционные насосы Вило
- 5 Особенности монтажа
Конструкция
Циркуляционный насос – это устройство, которое предназначено для обеспечения принудительного движения теплоносителя по системе и повышения давления в контуре. Современные системы обогрева и ГВС не имели бы таких высоких эксплуатационных характеристик, если бы не существовало насосов. Иногда только насос циркуляционный для системы отопления способен полностью обеспечить ее работоспособность. Помещение обогревается равномернее и гораздо быстрее, нежели при функционировании без насоса. А как сделать правильный выбор насоса, можно узнать из нашей статьи «Подбор насоса для отопления по параметрам и характеристикам»
Данный агрегат представляет собой устройство, которое выполняет всасывающую и нагнетающую функции. Монтируется насос отопления циркуляционный непосредственно в трубопровод сети обогрева.
Как правило, конструкция насоса представлена такими элементами:
- Корпус с присоединительной улиткой, к которой крепятся трубы контура.
- Электродвигатель с платой управления, клеммами, которые позволяют подсоединять провода электросети.
- Насосстатор. Расположен на станине в неподвижном положении. Внутри находятся обмотки, используемые для прохождения электрического тока.
- Ротор с насадкой. Представляет собой вращающуюся часть мотора. Расположен внутри статора. Выполняет функцию передвижения теплоносителя: с одной стороны вода засасывается, а с другой – нагнетается в трубы контура. Чаще всего насос циркуляционный для отопления оснащен одним ротором. Хотя встречаются и варианты с двумя.
Положительные и отрицательные стороны
В частном секторе, а порой и в городских квартирах, требуется создание принудительной циркуляции для повышения эффективности функционирования обогревательной системы. Циркуляционные насосы уже более двух десятилетий успешно применяются для этих целей. Имеют данные агрегаты свои положительные черты и недостатки.
Из достоинств можно назвать:
- тепло распределяется равномерно по всему помещению. В результате обогрев осуществляется более качественно;
- возможность регулировки системы;
- универсальность: электрические водяные насосы для отопления подходят для любых систем теплоснабжения;
- большой срок эксплуатации. Конечно, при условии, что насос подобран и установлен правильно. Прибор на протяжении нескольких лет может работать исправно. А если даже и случаются поломки, то ремонт отличается простотой и не требует больших финансовых затрат.
Классификация
В зависимости от конструкционных особенностей насос циркуляционный для систем отопления может быть двух видов: с сухим ротором (или сухого типа) и с влажным ротором (или влажного типа).

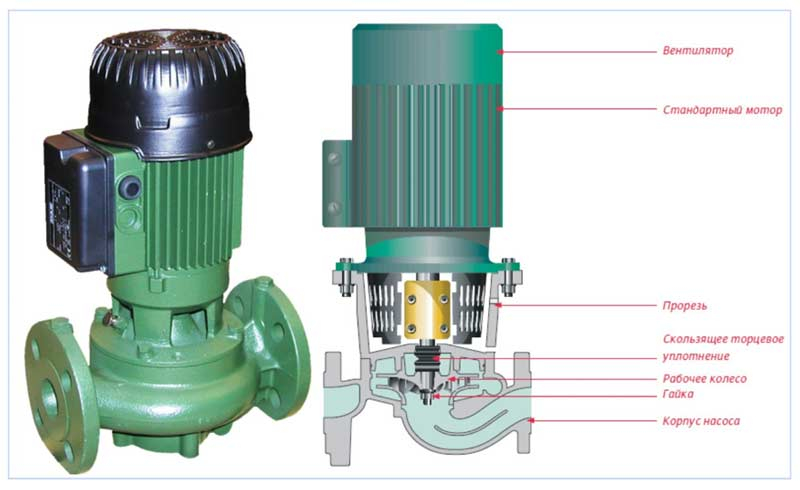

Ротор сухого типа
Ротор агрегатов сухого типа не вступает в контакт с теплоносителем, поскольку надежно изолирован от него специальным скользящим уплотнителем (кольцом). КПД у таких устройств достаточно высокий и находится в пределах от 75 до 85%. Из минусов можно назвать шумность работы. В связи с чем устанавливать их нужно в отдельном помещении, и проводить шумоизоляцию. Размер насосов с сухим ротором больше, нежели у влажного типа. Также необходима подводка труб контура. Нуждаются такие устройства и в периодическом обслуживании. Больше подходят для многоэтажных зданий, больших по площади помещений.
Ротор влажного типа
Ротор оборудования влажного типа контактирует с циркуляционной жидкостью, а статор является изолированным от теплоносителя. Работает такой агрегат бесшумно. Отличается компактностью. Электроэнергии потребляет мало. В периодическом обслуживании не нуждаются. Срок службы может достигать десятков лет. Поэтому многие решают такой насос циркуляционный для отопления купить для повышения качества обогрева дома. Правда, КПД ниже, чем у аналогов сухого типа – всего лишь 50-65%. Но, не смотря на это, именно аппараты с сухим ротором получили наибольшее распространение в системах теплоснабжения небольших коттеджей и частных домов.

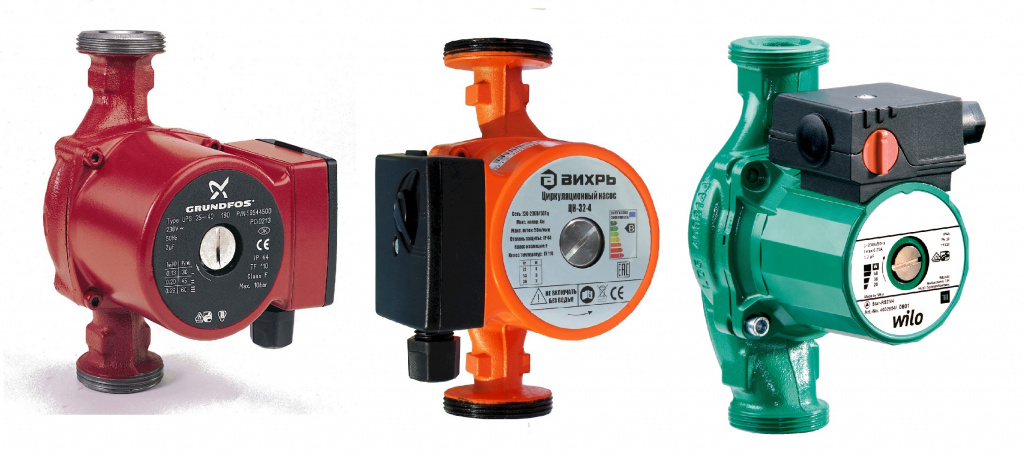

Особенности выбора
Решая купить циркуляционный насос для системы отопления важно знать основные параметры данного агрегата и факторы, на которые стоит обращать внимание при выборе. К основным характеристикам можно отнести производительность и напор. Первый параметр характеризует объем жидкости, которую насос может пропустить через себя за час работы. Зависит от гидравлического сопротивления трубопровода. Напор – это гидравлическое сопротивление – определяет максимальную высотку, на которую устройство способно поднять столб воды. Данные характеристики содержаться в паспорте прибора.
Сегодня все большее количество жителей частного сектора предпочитает устанавливать насос циркуляционный для отопления на 12 вольт, который отличается плавным пуском и долговечностью. Такие агрегаты могут функционировать от любого источника напряжением 12 вольт. Например, в качестве источника может быть и обычный автомобильный аккумулятор. Работа подобных устройств не сопровождается вибрацией и шумом. К тому же на насос циркуляционный для отопления 12 вольт цена вполне приемлемая.
Различаются циркуляционные насосы и мощностными значениями. Агрегаты большой степени мощности лучше не покупать. В максимальном режиме, они вряд ли будут использоваться в системах обогрева частных домов и коттеджей, либо будут, но крайне редко. А на такой рециркуляционный насос для отопления цена будет немаленькой. Поэтому подобная покупка не оправдана.
Помимо всего вышесказанного, при выборе циркуляционного насосного оборудования необходимо учитывать и площадь отапливаемого дома, качество утепления здания и теплоизоляции потолка и пола, климатические условия региона, герметичность дверей, окон.
Выбирая насос циркуляционный для систем отопления цена для многих отечественных потребителей является одним из главных факторов совершения покупки. Приобретать самые дешевые изделия не рекомендуется. Ведь качество у такой продукции также, скорее всего, низкое. А агрегат должен быть качественным, надежным в работе.
Идеальным вариантом будет найти такой насос, в котором оптимально сочетаются хорошее качество и приемлемая цена.
Среди наиболее качественных и надежных моделей зарекомендовал себя циркуляционный насос для систем отопления Wilo от немецкого производителя. Также отличными эксплуатационными параметрами отличаются и изделия Грундфос (Дания). Хорошо зарекомендовали себя и насосы итальянских компаний: Pedrollo, Lowara, Ebara и DAB. Правда, цена изделий указанных производителей высокая. Из-за того, что высокая цена насос циркуляционный для отопления известных зарубежных фирм может позволить себе далеко не каждый хозяин частного сектора.
Цена циркуляционных насосов зависит от рада факторов. А именно: типа прибора, уровня мощности, фирмы-производителя. В среднем стоимость насосного оборудования колеблется от 65 до 215 долларов.
Многие отдают предпочтение более дешевым отечественным аналогам. Низкой ценой отличаются и китайские модели. Правда качество таких циркуляционных насосов вряд ли можно назвать хорошим. Такое оборудование будет часто ломаться и в итоге, выйдет даже дороже, нежели агрегаты известных фирм. Поэтому в плане экономии гораздо выгоднее будет купить циркуляционный насос для отопления Grundfos либо Вило. Можно приобрести изделия данных марок б/у: они исправно прослужат гораздо дольше, нежели китайские аналоги.
Циркуляционные насосы Грундфос
Насосы фирмы Грундфос характеризуются широкой сферой применения: могут использоваться как в обычном жилом доме, коттедже, так и в крупном промышленном предприятии. Зависит все от мощности модели. Применяются агрегаты данной компании не только в целях формирования эффективного обогрева, а и для обеспечения бесперебойного функционирования вентиляционных систем, нагревания водной массы.
Качество находится на высоком уровне. Оборудование имеет высокую производительность, надежно в работе. Поэтому лучше купить насос циркуляционный для отопления Грундфос и наслаждаться комфортной атмосферой в доме, нежели приобрести китайский вариант и постоянно решать проблемы, вызванные неэффективной работой устройства и его частыми поломками.
Осуществляя подбор циркуляционного насоса для системы отопления Grundfos надо помнить, что агрегаты данного производителя работать могут в нескольких режимах. А это позволяет увеличить ресурсы оборудования и снизить затраты на электроэнергию. Насосы производителя Грундфос бесшумные. Могут работать с разными типами циркуляционной жидкости. Например, с теплоносителем, который содержит этиленгликоль, с подогретой водой либо антифризом. Отличает циркуляционный насос для систем отопления Grundfos от аналогичных изделий других производителей оболочка, которая способна гораздо лучше сохранять тепло.
Циркуляционные насосы Вило
Насосы фирмы Вило отличаются компактностью и простотой монтажа. Все модели надежные, качественные. В производстве используются специальные антикоррозионные материалы. Могут работать с разными видами циркуляционной жидкости. Агрегаты достаточно компакты и имеют несколько ступеней защиты. К тому же насос циркуляционный Wilo для отопления не требует особого технического обслуживания. В работе экономичен и долговечен.
Правда, сегодня в продаже часто встречаются подделки под производителя Вило. Поэтому надо быть крайне осторожным. Чтобы приобрести оригинал, опытные специалисты рекомендуют обращать внимание на наличие заводского номера. Также должно быть два болта на креплении (на фальшивом изделии их четыре). На насос циркуляционный для отопления цена Wilo установлена на уровне не менее 80 долларов.
Особенности монтажа
Конечно, лучше доверять монтаж насосного оборудования высококвалифицированным специалистам. Но это дополнительные затраты финансов. Дорогостоящая установка циркуляционного насоса в систему отопления цена которой зависит от уровня сложности работы и фирмы, оказывающей подобные услуги, привела к тому, что многие покупатели решают выполнить монтаж своими силами. Данный процесс непростой, требующий соблюдения ряда правил.
Установка насоса производится на линии обратного типа около теплового котла.
Это требование имеет смысл лишь для домов площадью более 200 кв. м. Выполняя монтаж надо следить, чтобы стрелка на корпусе насоса совпадала с движением циркулирующей жидкости. Обвязку агрегата проводят при помощи запорных кранов, обратного клапана и фильтра грубой очистки. Все резьбовые соединения надо обрабатывать герметиком. Когда насос установлен, его заполняют теплоносителем и открывают центральный винт для выхода лишнего воздуха.
Таким образом, благодаря использованию циркуляционных насосов можно в разы улучшить характеристики системы теплоснабжения, обеспечить качественный и равномерный обогрев дома. Лучше покупать насосы известных фирм. А монтаж доверять опытным мастерам.
подбор по напору и расходу, формулы, примеры
- Сферы использования циркуляционных насосов
- Для чего необходимо выполнять расчет
- Как правильно рассчитать производительность насоса
- Как рассчитать гидравлические потери отопительной системы
- Как выбрать циркуляционный насос по количеству скоростей
Большинство автономных систем отопления, которые используются для обогрева загородных домов и дач, сегодня оснащаются циркуляционными насосами. Чтобы при установке такой гидравлической машины добиться требуемых результатов, необходимо выполнить предварительный расчет циркуляционного насоса для системы отопления и, основываясь на полученных значениях, выбрать насосное оборудование с соответствующими характеристиками.
Грамотный подбор циркуляционного насоса обеспечит эффективную работу отопительной системы и позволит избежать лишних затрат
Сферы использования циркуляционных насосов
Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.
При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.
Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики
Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.
По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.
Устройство циркуляционного насоса для отопления
Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.
Для чего необходимо выполнять расчет
Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:
- создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
- обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.
Чтобы циркуляционный насос был в состоянии справляться с решением вышеперечисленных задач, выбирать такое устройство следует только после того, как будет сделан расчет отопления.
При выполнении такого расчета учитывают два основных параметра:
- общую потребность здания в тепловой энергии;
- суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.
Таблица 1. Тепловая мощность для различных помещений
После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.
Как правильно рассчитать производительность насоса
Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:
Q = 0,86R/TF–TR.
Параметры, которые используются в данной формуле, указаны в таблице.
Таблица 2. Параметры теплоносителя для расчета производительности насоса
Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:
- частные дома небольшой и средней площади – 100 кВт на 1 м2;
- многоквартирные дома – 70 кВт на 1 м2 площади их помещения.
В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м2.
youtube.com/embed/TGcQpF5AZPE”/>Как рассчитать гидравлические потери отопительной системы
На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:
H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.
Параметры, используемые в данной формуле, указаны в таблице.
Таблица 3. Параметры для расчета высоты всасывания
Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.
Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:
- отопительный котел – 1000–2000 Па;
- сантехнический смеситель – 2000–4000 Па;
- термоклапан – 5000–10000 Па;
- прибор для определения количества тепла – 1000–1500 Па.
Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.
Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.youtube.com/embed/mQHKkovUL5E”/>
Как выбрать циркуляционный насос по количеству скоростей
Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.
Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.
Насос Wilo-Stratos с автоматической регулировкой мощности
Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.
Выбирая мощность циркуляционного насоса, следует принимать во внимание, что все предварительные расчеты выполняют, исходя из значений максимальных нагрузок, которые такое оборудование может испытывать в процессе эксплуатации.
В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.
Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.
Как подобрать циркуляционный насос для системы отопления
Содержание:
- Какие бывают виды
- Расчеты насосного оборудования
- Расчет производительности
- Расчет рабочего давления в контуре
- Таблица для эмпирического подбора насоса
- Основные производители
- Заключение
Агрегаты в системах обогрева зданий дают дополнительные возможности регулировки режима. Несмотря на дополнительные затраты, связанные с приобретением и установкой циркулярного насоса, суммарные расходы быстро окупаются, позволяя оптимизировать режим отопления.
Перед тем как подобрать циркуляционный насос, расчет основных параметров весьма желателен по следующим соображениям:
- недостаточная мощность агрегата сделает отопительную систему малоэффективной, а проживание в доме – некомфортным;
- избыточная мощность приведет к перерасходу затрат на обогрев жилища.
Таким образом, подбор этого специализированного устройства во многом предопределяет успешность работы отопления жилого дома.
Какие бывают виды
Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .
РАСЧЁТ НАПОРА И ПРОИЗВОДИТЕЛЬНОСТИ ЦИРКУЛЯЦИОННОГО НАСОСА
Смотрите это видео на YouTube
Такие агрегаты наделены комплектом достоинств, определяемых как:
- Способствуют сохранению постоянной температуры теплоносителя.
- Невысокий уровень потребления электроэнергии.
- Высокая надежность при работе.
- Простота применения.
Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.
Существуют два основных конструктивных исполнения циркулярных насосов:
- с сухим ротором;
- с мокрым ротором.
Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.
Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.
Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.
Нужно отметить, что критерии выбора не ограничиваются учетом их положительных и отрицательных качеств. Выбор циркуляционного насоса для отопления обязательно включает в себя его расчет по нескольким критериям.
Расчеты насосного оборудования
Перед началом расчета уточним функциональное назначение циркулярных агрегатов, применяемых для систем отопления:
- перекачка теплоносителя по трубопроводящей сети, суммарный объем котрой зависит от размеров помещении, подлежащих обогреву;
- преодоление сопротивления протоку теплоносителя внутри системы, оказываемое трубами и элементами арматуры.
Расчет производительности
Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:
– количество тепловой энергии, потребляемой в конкретным помещении;
— величина производительности насосного устройства;
– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др. ) применяются соответствующие данные;
— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:
- 20оС – при нормальной системе отопления жилых площадей;
- 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
- 5оС – температура теплового носителя в системе теплого пола.
Показатель производительности – паспортная характеристика, в технической документации отражается как кубометров за час. Чтобы результат расчета соответствовал привычной для нас форме, его нужно разделить на величину удельного веса воды.
Насос циркуляционный GRUNDFOS ALPHA
Смотрите это видео на YouTube
Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:
20000/(1,16 х 20) = 862 кг/час,
перерасчет в привычные величины дает результат
862 / 971,8 = 0,887 м3/час.
Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.
Для расчета этой характеристики можно применить и такую формулу:
G = 3,6Q/(c x dT) кг/час, где
с – удельная теплоемкость носителя, применяемого в отоплении.
Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:
Q = N x dT, где
Q – производительность агрегата;
N – мощность котла;
dT – разность температур на выходе из котла и на обратке.
На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.
Важно! Расположение ротора только горизонтальное! Направление потока указано стрелкой на корпусе.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Смотрите это видео на YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Смотрите это видео на YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Важно! Расчетную величину для любого показателя необходимо увеличить на 15 – 20 %, чтобы не эксплуатировать аппарат на максимальных режимах. Это защитит его от перегрузок и преждевременного выхода из строя.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
80 – 240 | От 0,5 до 2,5 | 25 – 40 |
100 – 265 | Та же | 32 – 40 |
140 – 270 | От 0,5 до 2,7 | 25 – 60 |
165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Смотрите это видео на YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Циркуляционные насосы для отопления Wilo: выбор, инструкция, отзывы, характеристики
Содержание статьи:
- О Wilo
- Продукция Wilo
Эффективное отопление невозможно без принудительной циркуляции. Для этого необходимо установить насосы, конструкция которых рассчитана именно на такие условия эксплуатации. И часто это циркуляционный насос для отопления Wilo: инструкция, отзывы, характеристики о которых помогут выбрать подходящую модель.
О Wilo
Насос Wilo для отопления
Почему Wilo? Во-первых, эта компания является родоначальником всех современных циркуляционных насосов. Еще в 1928 году она разработала первую систему принудительного движения жидкости в трубах. Именно эта компания изготовила электронный водяной насос для отопления серии Wilo (1988 год). И несмотря на достаточно жесткую конкуренцию, Wilo по-прежнему остается лидером в своей отрасли.
Особенностью продукции компании является комплексный подход к решению конкретных задач – отопление, кондиционирование или охлаждение. Поэтому характеристики тепловых насосов Wilo отвечают самым строгим требованиям, а именно:
- Широкий диапазон эксплуатационных характеристик – максимальное давление (до 16 бар) и температура (от -10°С до +110°С) теплоносителя;
- Центробежное колесо обеспечивает радиальное движение воды, что значительно снижает гидравлическое сопротивление;
- Особенностью насосного устройства Wilo для отопления является «мокрый» статор. Такое техническое решение исключает использование двигателя в конструкции воздушного охлаждения (это делается самой водой через статор). Таким же образом происходит смазка подшипника;
- На выбор система управления трехступенчатая, с расширенным интерфейсом переключения или с автоматическим регулированием мощности.
Но не только эти показатели являются определяющими для потребителя. Все циркуляционные насосы Wilo отличаются конкурентоспособной ценой и качеством.
Насос в системе отопления предназначен для увеличения скорости теплоносителя. Но нужно помнить, что превышение этого параметра может привести к потере теплоотдачи радиаторов, так как их поверхность просто не успеет нагреться.
Продукция Wilo
Конструкция насоса Wilo
Как выбрать оптимальную модель насоса для автономной системы отопления? В первую очередь нужно рассчитать его мощность. Каждая инструкция циркуляционного насоса отопления Wilo характеризуется такими важными показателями, как напор (м) и подача (м³/ч). Приблизительный расчет в этом случае некорректен. Для этого следует учитывать все особенности системы – высоту дома, объем теплоносителя, длину магистрали, тепловой режим работы и т. д. Оптимальный вариант расчета водяного теплового насоса Wilo – это онлайн-калькулятор или специальная программа.
Только после этого этапа можно приступать к выбору конкретной модели. Отзывы о циркуляционных насосах для отопления Wilo помогут составить объективное мнение об особенностях его работы. Но нужно учитывать, что качество устройства во многом зависит от правильной установки и соответствия его параметров характеристикам системы.
В некоторых отзывах о насосах Wilo говорится, что они неэффективны при отключении электроэнергии. Для этого предусмотрите аварийные источники питания – аккумуляторные батареи или дизель-генератор. К счастью – потребление электроэнергии помпой минимально.
Циркуляционные насосы Wilo-Star-RS
Основными характеристиками насосов Wilo для отопления данного класса являются простота конструкции и доступная стоимость. Его конструкция представляет собой зигзагообразную трубу, посередине которой находится циркуляционная крыльчатка.
Размеры насоса Wilo Star-RS
Модели этого класса имеют 3 градации скорости вращения ротора, необходимые для равномерного распределения нагрузки. Каждый циркуляционный насос для систем отопления Wilo имеет следующее обозначение:
Wilo-Star-RS N/Q
Где N – размер номинального внутреннего диаметра (от 15 до 30 мм), Q – величина давления (от 2 до 8 м).
Кроме этих характеристик необходимо знать параметры подключения в трубопровод и к электросети. Насосное нагревательное устройство Wilo Star-RS имеет 4-х позиционную клеммную коробку и внешние резьбовые соединения размерами ½”, 1” и 1½”. Конструктивные особенности также выражаются в следующем:
- Возможность установки в любом положении с горизонтальным валом;
- Класс защиты IP44;
- Электрическая сеть – 220В.
Насос Wilo-Star-RSD
Если после предварительного ознакомления с инструкцией к циркуляционному насосу для отопления Wilo стало ясно, что этой мощности будет недостаточно, можно приобрести спаренную модель Wilo-Star-RSD.
Максимальный расход может составлять 7 м³/ч при расчетном напоре 5 м. При этом необходимо учитывать синхронную работу двигателей на одной частоте вращения вала. В противном случае снизится не только эффективность функционирования устройства, но и вероятность его поломки. В некоторых негативных отзывах о циркуляционных насосах отопления Wilo не упоминается неправильная эксплуатация той или иной модели. Поэтому следует учитывать их субъективность.
Средняя стоимость Star-RS зависит от его параметров и может составлять от 2200 до 4500 рублей.
Цена парной модели колеблется от 6300 до 6800 руб.
Насос должен быть установлен перед входом обратки в котел, но перед расширительным баком.
Циркуляционные насосы Wilo-Stratos
Насос Wilo-Stratos
Для создания автоматического регулирования параметров нагрева воды рекомендуется приобрести насосы Wilo Stratos. Их механическая часть полностью идентична Star-RS. Отличие заключается в электронном блоке управления.
Для визуализации текущих характеристик насосов Wilo для конкретного режима отопления предусмотрен ЖК-дисплей. Он отображает скорость вращения крыльчатки. В коммутационную часть устройства входят самые распространенные модули – CAN, LON, Modbus и др. С их помощью осуществляется коммутация насосного устройства Wilo с ТЭНами – бойлером и программатором.
Примечательно, что количество моделей в серии Wilo-Stratos намного больше, чем у Star-RS. Они имеют следующие диапазоны основных характеристик:
- Максимальный расход – от 5 до 62 м³/час;
- Величина напора – от 4 до 17 м;
- Номинальное давление – от 10 до 16 бар.
Правила установки насосов в систему отопления
Соединение может осуществляться как с помощью фланцевых узлов, так и на резьбовых соединениях. Размер последнего варьируется от 1’’ до DIN-100.
Такое разнообразие моделей циркуляционных насосов Wilo для отопления объясняет большой разброс их стоимости – от 11 700 до 67 000 рублей.
При монтаже внимательно прочтите инструкцию к конкретному циркуляционному насосу системы отопления Wilo. Обязательно будет указано, что вне зависимости от выбранного положения вал должен быть строго горизонтален. Это обязательное условие для нормального использования.
Можно ли отремонтировать насос в случае выхода из строя? На видео показан пример восстановления его работоспособности:
Что такое циркуляционные насосы и как выбрать
Циркуляционные насосыобеспечивают в основном циркуляция воды в системах отопления с радиаторами , центральных, а также в теплых полах. Также возможно использование насосов для циркуляции горячей воды в системе водоснабжения дома. Проще говоря, циркуляционный насос обеспечивает транспортировку горячей воды от котла к радиаторам, а то и к водопроводу. В основном есть два типа насосов: старые трехскоростные/трехступенчатые и современные электронасосы .
Неправильно подобранный циркуляционный насос может стать причиной дискомфорта при отоплении, неравномерного нагрева, высокого энергопотребления и недостатка или избытка горячей воды. Если вы хотите иметь эффективное, экономичное, низкоэнергетическое и экологичное отопление, выбор подходящего циркуляционного насоса имеет решающее значение.
Срок службы вашего старого насоса подошел к концу. Что теперь?
Если ваш циркуляционный насос перестал работать, у вас в основном есть два варианта: отремонтировать его или купить новый насос . Конечно, инвестиции будут выше, если вы купите новый насос, но экономия электроэнергии многократно окупится. Таким образом, ремонт старого циркуляционного насоса на самом деле является гораздо более дорогим вариантом. Как это возможно?
Старые трехскоростные циркуляционные насосы работают без остановок. Однако потребности в тепле в доме меняются не только в течение года, но и в течение суток. Трехскоростные насосы не могут соответствовать этим изменяющимся требованиям и постоянно работают с одной и той же мощностью. Это аналогичная ситуация, как если бы ваш газовый котел работал без остановки и нагревал и без того горячую воду без ее потребления.
Старые трехскоростные насосы больше не продаются в Евросоюзе , но их ремонт еще возможен. Хотя обслуживание циркуляционного насоса дешевле, эта экономия в конечном итоге будет потеряна в общих эксплуатационных расходах. Поэтому, если в вашем доме до сих пор стоит этот устаревший тип насоса, мы рекомендуем заменить его на электрический еще до того, как он выйдет из строя. В случае новостроек установка электрического циркуляционного насоса уже является обязательной и даже предусмотренной действующим законодательством необходимостью.
Как выбрать циркуляционный насос
Мы уже знаем, что электрический циркуляционный насос бесспорно качественнее и экономичнее. Но как не разочароваться в расширенном ассортименте? Подбирать с учетом технических параметров отапливаемого здания. Если вы приобретаете насос для новостройки, вы найдете необходимые данные в строительной документации. Но если вы ищете насос для более старого здания, вам нужно будет определить параметры самостоятельно.
Для принятия решения необходимо узнать объемы системы отопления и воды, количество радиаторов или площадь теплых полов. Соответственно выбирают требуемую мощность , обозначаемую как максимальный напор , и, возможно, количество насосов. Для правильной установки насоса необходимо также знать шаг и диаметр присоединительной резьбы.
Современные циркуляционные насосы характеризуются бесшумной работой, малыми размерами и простой конструкцией, обеспечивающей минимальное количество отказов и простой ремонт.
А что говорит законодательство о тепловых насосах? С 2013 года в Европейском Союзе можно продавать только циркуляционные насосы самого энергоэффективного класса А. Однако даже внутри них существуют значительные различия в потреблении. Если вы ищете насос, который обеспечит вам идеальный комфорт отопления с минимальными возможными затратами, выберите насос, оснащенный AUTOADAPT.
Интеллектуальная система AUTOADAPT обеспечит значительную экономию
Циркуляционные насосы Grundfos с функцией AUTOADAPT в настоящее время являются лучшим решением для снижения затрат на отопление. это 9Интеллектуальная и инновационная функция 0057 является патентом Grundfos, поэтому ее нет ни в одном другом циркуляционном насосе на рынке. Имея 60-летний опыт работы в отрасли и миллионы проданных насосов, датская компания Grundfos является лидером в своей области и гарантией качества и инноваций.
Как работает АВТОАДАПТ?
Насос с AUTOADAPT автоматически определяет , какой режим является идеальным для данной системы. В дополнение к постоянной адаптации к внешним условиям, таким как температура наружного воздуха и режим потребления, этот насос регулирует свою работу и давление в зависимости от ваших индивидуальных потребностей. В результате вам понравится оптимальный тепловой комфорт при минимальном потреблении энергии .
Насос Grundfos с AUTOADAPT может сэкономить до 80-90 % потребления тепловой энергии . Таким образом, ваш общий счет за электроэнергию в домашнем хозяйстве может быть уменьшен до доли, а окупаемость этого насоса обычно составляет всего несколько лет, а иногда даже в течение года.
Ваш комфорт превыше всего
Вы беспокоитесь о том, что вам придется постоянно настраивать циркуляционный насос? Вовсе нет, помпа самонастраивается и оптимизирует свою работу . Интеллектуальный циркуляционный насос Grundfos очень хорошо реагирует на реальный спрос, он сразу обеспечит вас горячей водой, не дожидаясь ее у крана или в душе. Это не только повысит ваш комфорт, но и значительно сократит расход воды.
Экологическое отопление
Не менее важным является меньшее воздействие современного насоса с AUTOADAPT на окружающую среду. При более низком энергопотреблении такой насос также имеет минимальный углеродный след . Учитывая растущий спрос на экологические стандарты, вы можете быть уверены, что ваш насос будет соответствовать этим стандартам на долгие годы вперед.
В нашем ассортименте есть электрические циркуляционные насосы от известных производителей Grundfos и Wilo.
Как правильно выбрать регулятор скорости для систем отопления
Время односкоростных или трехскоростных насосов прошло. Высокоэффективные насосы здесь. Помимо более высокой эффективности двигателя, все современные насосы оснащены программным обеспечением для управления скоростью, что еще больше снижает их энергопотребление. Но какой регулятор скорости лучше всего подходит для какой системы? Здесь вы найдете краткий обзор по фиксированной скорости, пропорциональному регулированию давления и регулированию постоянного давления — где они применимы, что необходимо соблюдать и что произойдет, если насос настроен неправильно. Некоторые теоретические сведения в сочетании с практическими советами для установщика, все сосредоточено на
радиаторные системы, напольное отопление и другие распространенные системы отопления.
Почему скорость высокоэффективных насосов регулируется?
Насосы старого образца приводились в движение асинхронными двигателями. Магнитное поле статора этих насосов всегда работало на частоте сети, а ротор вращался медленнее из-за скольжения. Высокоэффективные насосы приводятся в действие синхронными двигателями с переменной частотой. Кроме того, высокий КПД этих двигателей позволяет определять фактическую рабочую точку насоса с достаточной точностью. Объедините это с тем, что у 32-битного микропроцессора, встроенного в эти насосы, есть много свободного времени, и вы поймете, почему в этих насосах можно реализовать все виды сценариев управления скоростью.
Управление фиксированной скоростью
Настройка насоса на одну характеристику насоса является единственным вариантом в системах с постоянной гидравликой. Возьмем контур зарядки бака горячей воды для бытового потребления. Сопротивление змеевика теплообменника постоянно, и единственный сигнал поступает от термостата, который сообщает, что горячая вода в баке становится чуть теплой. Котел запускается и включает насос в контуре. Здесь нужно помнить две важные вещи. Во-первых, этот насос будет работать только час в день или два, если в доме есть дочери-подростки. Во-вторых, мы не можем рассматривать насос отдельно, но нам всегда нужно учитывать общую эффективность системы.
По этой причине насос должен быть установлен на достаточно высокий уровень, чтобы котел не начал цикл до того, как термостат подаст сигнал о полном нагреве бака. Циклический котел намного хуже для эффективности системы, чем насос, установленный на несколько ватт выше нормы. Добавьте к этому тот факт, что многие котлы будут отдавать приоритет циклу перезарядки и что ваш дом может не получать тепла в это время, и у вас есть еще одна причина ошибиться в сторону осторожности, то есть в сторону высокой.
Другим примером постоянной гидравлики является солнечная система; здесь скрывается потенциальная проблема: если вы замените старый циркулятор на высокоэффективный (HE), помните, что многие старые солнечные контроллеры управляют скоростью, включая и выключая питание несколько раз в секунду. Это не будет работать для насоса HE. На самом деле, это уничтожит его довольно быстро. Измените настройку контроллера на «постоянную скорость», а затем установите скорость насоса таким образом, чтобы избежать перегрева солнечных панелей, пока вы не найдете совместимый контроллер.
Контур радиаторного отопления
Это наиболее распространенная система водяного отопления. Котел обеспечивает тепло, через весь дом проходит множество распределительных труб, а радиаторы ответвляются от подающей трубы и возвращают более холодную воду в обратную трубу. Чтобы сделать систему эффективной, радиаторы оснащены термостатическими клапанами. Эти клапаны являются причиной широкой изменчивости гидравлического сопротивления в такой системе. Проще говоря, в погожий мартовский полдень, когда в воздухе витает весна, только в некоторых комнатах на северной стороне дома могут быть открыты термостатические клапаны, в то время как в подавляющем большинстве дома достаточно тепло. Сопротивление системы будет очень высоким, а требуемый расход воды низким. Однако холодным декабрьским утром все наоборот: все помещения требуют тепла, вентили открыты, сопротивление системы крайне низкое, а требуется большой поток.
Для обеспечения наилучшего обслуживания таких систем в отрасли разработана схема управления, называемая пропорциональным регулированием давления. Он начинается с предположения, что около половины потерь давления в системе приходится на распределительную трубу, а другая половина теряется в радиаторах. Следовательно, насос управляется таким образом, что он будет реагировать на уменьшение расхода уменьшением своего напора и что при нулевом расходе, когда все клапаны закрыты, он будет обеспечивать половину напора, который он имеет при максимальном расходе.
Так как же настроить такой насос? Насос должен быть достаточно мощным, чтобы обеспечить теплом весь дом, поэтому вы должны настроить его на максимальный напор, когда все вентили открыты. Если вы знаете свой максимальный расчетный расход, вы можете выбрать эту точку на диаграмме насоса. Если нет, вы полностью открываете все термостаты в доме (при условии, что гидравлическая балансировка выполнена), а затем медленно увеличиваете мощность до тех пор, пока не увидите, что напор больше не увеличивается.
Что произойдет, если ваша настройка выключена? На низкой стороне вы можете столкнуться с цикличностью котла и недостаточным нагревом. С другой стороны, вы можете получить «свистящие» термостатические клапаны. Свист, конечно, неудобен, но езда на велосипеде означает меньшую эффективность — так что, если вы ошибаетесь, делайте это на высокой стороне.
Пределы пропорционального регулирования давления
Поскольку насос Delta-Pv реагирует только на изменение гидравлики, в некоторых случаях он имеет свои ограничения. Самый очевидный из них – во время ночных неудач. Ваш котел снижает температуру подачи в соответствии с настройкой таймера, чтобы дать птичнику остыть ночью. Все термостатические клапаны реагируют немедленно и полностью открываются, так как они чувствуют, что в помещении слишком холодно. И насос раскручивается до максимальных оборотов, несмотря на то, что весь этот поток на самом деле не нужен.
Некоторые производители добавили функцию обнаружения понижения температуры в ночное время, отслеживая температуру воды, протекающей через насос. Они позволяют насосу работать на минимальной скорости всякий раз, когда температура воды в системе отопления быстро падает, и насос возвращается в нормальное состояние, когда температура воды быстро возрастает. Проблема в том, что насос не знает температуру наружного воздуха, и хотя в большинстве случаев минимальной производительности насоса может быть достаточно, могут быть очень холодные ночи, когда радиатор, самый дальний от котла, может не получать достаточного потока и может замерзнуть. По этой причине функцию ночного режима можно отключить.
Регулирование постоянного давления
Регулирование постоянного давления идеально подходит для систем, в которых распределительная труба отсутствует или очень короткая. Ярким примером является теплый пол. Распределительная труба в большинстве случаев состоит из очень короткого участка трубы и коллектора. В таких случаях сопротивлением системы можно пренебречь. Поэтому насос должен снабжать отдельные контуры системы теплого пола одинаковым напором независимо от того, сколько отапливаемых помещений.
Настройка такого насоса сравнительно проста. Производитель напольного отопления указал правильный перепад давления для отдельных контуров, и насос просто должен быть настроен на это значение. При необходимости можно внести коррективы для устранения шума или недостаточного нагрева.
КПД системы и КПД насоса
Высокоэффективный насос в доме на одну семью будет потреблять от 50 до 100 кВтч энергии в год. Для обогрева дома обычно требуется более чем в 100 раз больше энергии. Даже если мы учтем тот факт, что электрическая энергия более ценна, чем тепло, должно быть ясно, что первостепенной задачей всегда должно быть максимальное повышение эффективности всей системы. Если вы можете немного снизить максимальную температуру подачи, уменьшив дельта-t в контуре за счет более высокой настройки насоса, сэкономленная тепловая энергия в большинстве случаев значительно превысит дополнительное потребление насоса.
Предостережение: хотя домовладельцы обычно жалуются раз в год на счет за газ, современные насосы с красивыми дисплеями и кнопками вызывают у них искушение начать экономить не в том месте. Если вы правильно отрегулировали их систему отопления, может быть хорошей идеей наклеить на насос наклейку с указанием правильных настроек.
Outlook
Наконец, следует учитывать пределы автономного управления насосом. Современные помпы имеют встроенный интеллект, но им серьезно не хватает сенсорной информации. Они могут определять сопротивление системы и, если у них есть встроенный датчик температуры, они могут определять температуру системы. Период. С другой стороны, ваш источник тепла имеет сравнительно много входных данных, начиная от информации о температуре наружного воздуха и заканчивая маленькой кнопкой на панели управления отоплением вашего дома, которая информирует его о том, что вы устраиваете вечеринку и поэтому не хотите, чтобы дом остывал. в 22:00 Дополнительная информация значительно упрощает управление вашим котлом или тепловым насосом для оптимизации общей эффективности системы. В то время, когда даже наши холодильники подключаются к Интернету, вы можете ожидать, что вскоре даже автономные насосы будут иметь беспроводное подключение к своим котлам и будут следовать более высоким порядкам.
На какую скорость установить насос центрального отопления (Руководство для экспертов)
Бесплатная доставка по материковой части Великобритании
для всех продуктов* 3–5 рабочих дней
Доставка на следующий день*
При заказе до 17:00
Международная доставка
Посмотреть наши цены на международную доставку
01 марта 2019 17:07:38
Итак, вы купили насос центрального отопления. Вы установили его. И теперь вам нужно заставить его работать. Но если вы впервые настраиваете насос центрального отопления, вас, несомненно, смутит разнообразие доступных настроек скорости. «Почему у центральных насосов есть настройки скорости?», «Есть ли специальные настройки скорости для моего дома?» и «Должен ли я просто ударить его посередине и покончить с этим?» Вот почему мы разработали это руководство по настройке скорости насоса центрального отопления. Пошаговое руководство по настройке насоса котла поможет вам оптимизировать насос центрального отопления для достижения максимальной эффективности.
Почему насос центрального отопления имеет более одной скорости?
Каждая система центрального отопления отличается. В одном доме 20 радиаторов, в другом 24. В одном доме 30 метров труб, а в другом 130 метров труб. Это еще до того, как вы задумаетесь о планировке дома и типе установленного вами котла. Каждый из этих элементов влияет на то, насколько быстро и легко вода может циркулировать в вашем доме. В одной системе для полной циркуляции воды может потребоваться одна минута, а в другой – 5 минут. По этой причине никогда не будет идеального насоса для каждого дома. Таким образом, чтобы избавить себя от ГИГАНТСКОЙ задачи по разработке миллионов насосов для разных домов, умные маленькие производители насосов центрального отопления разработали регулятор скорости, который позволяет вам легко увеличивать и уменьшать скорость циркуляции воды в вашем доме в зависимости от ваших потребностей. Простой.
Что произойдет, если насос центрального отопления работает с неправильной скоростью?
Во-первых, настройка насоса центрального отопления на неправильную скорость — это не конец света. Это не серьезная проблема, и ее можно легко исправить. Однако, возможно, поэтому многие сантехники не очень серьезно относятся к настройкам скорости. Обычная позиция: «Выставьте насос на средний уровень и надейтесь на лучшее, ребята». К сожалению, такое отношение может доставить домовладельцам множество проблем. Например, если задана слишком высокая скорость:
- Вы будете тратить много электроэнергии и увеличивать счета (насосы центрального отопления могут составлять от 10 до 15% вашего потребления электроэнергии)
- Насос будет издавать много лишнего шума
- Вода будет возвращаться в котел слишком теплой. В тяжелых случаях это может привести к повреждению компонентов котла. Вероятность поломки насоса выше из-за растущих требований к производительности .
Конечно, тогда мы должны установить насос на самую низкую скорость? Нет, это может вызвать другой набор проблем. Это включает:
- Насос становится резервным, так как вода охлаждается до того, как достигнет радиаторов
- В некоторых случаях котел может перегреваться и отключаться
ТАК ЧТО ЖЕ НАМ ДЕЛАТЬ?!?
Как подобрать оптимальную скорость для насоса центрального отопления
Существует два способа установки насоса центрального отопления. Первый довольно прост и требует установки насоса на самую медленную скорость, а затем медленное увеличение скорости с течением времени. Однако этот метод, на наш взгляд, занимает слишком много времени и, честно говоря, далек от точности. Кроме того, второй способ намного быстрее, хотя и немного сложнее. 1) Открыть все вентили радиатора Для этого метода убедитесь, что все вентили радиатора полностью открыты. Сделанный? Хорошо, Шаг 2. 2) Установите термостат на максимум Очевидно, вы хотите проверить насос при максимальной температуре. 3) Установите максимальную скорость Теперь установите насос на максимальную скорость. Это может показаться нелогичным, но это даст вам точное представление о том, насколько горячими должны быть радиаторы при максимальной температуре. 4) Подождите 10 минут Подождите, пока радиаторы нагреются. При максимальной скорости это должно занять не более 10 минут. 5) Установите скорость на минимум Хорошо, теперь уменьшите скорость насоса до минимума. На этом этапе мы начинаем проверять кровообращение в вашей системе. 6) Подождите 20 минут Теперь подождите 20 минут. Что делать в эти 20 минут? Сделайте настой. Следите за Корри. Все, что угодно, только не игра с насосом центрального отопления. 7) Радиаторы еще горячие? Ладно, 20 минут истекли. Поставь пиво. Радиаторы еще горячие? 8) Если да, оставьте настройку. Если нет, установите насос на средний уровень. Если радиаторы еще горячие, то бинго, можно оставить помпу с текущими настройками. Однако, если вы считаете, что радиаторы остыли, установите скорость насоса на среднюю. 9) Подождите 15-20 минут Теперь подождите еще 20 минут. Опять же, сделайте настой. Следите за Корри. Что угодно, только не игра с насосом центрального отопления. 10) Если радиаторы все еще холодные, установите насос на максимальную скорость . Радиаторы обратно прогрелись? Или они остались крутыми? Если температура практически не изменилась, установите насос на максимальную скорость. Бум. Сделанный.
Бесплатная консультация
Если вам не хватает совета, позвоните нашим специалистам по насосам для бесплатной консультации по телефону 0800 112 3134 или 0333 577 3134. Мы открыты с понедельника по пятницу с 07:00 до 17:30 и в субботу с 08:30 до 12:30.
Заказать звонок Обратный чат
Trustpilot
Wilo-Assistant в App Store
Описание
Ассистент Wilo – Весь мир насосов
Специалист по насосам WILO SE сделал весь мир высокоэффективной насосной техники доступным на смартфонах и планшетных ПК. Это простое в использовании мобильное приложение предлагает поддержку в области планирования, консультирования клиентов и установки. Кроме того, пользователю предоставляется множество действительных аргументов в пользу энергоэффективных, экономичных и экологически чистых насосных технологий для отопления, кондиционирования воздуха и вторичной циркуляции горячей воды.
Большая часть содержимого данных и функций устанавливается непосредственно на смартфон или планшет и поэтому доступна пользователю даже при отсутствии мобильного подключения к Интернету или беспроводной локальной сети. Таким образом, пользователь может избежать перегрузки своих объемов данных и никоим образом не ограничен условиями приема, преобладающими в месте использования.
Функции:
> Smart Connect: С Wilo-Smart Connect вы можете дистанционно управлять следующими продуктами Wilo: Wilo-Stratos MAXO и Wilo-Stratos, Wilo-Stratos GIGA, Wilo-CronoLine IL-E, Wilo-VeroLine ИП-Э.
Функциональные возможности включают в себя считывание параметризации продуктов Wilo, их сохранение, передачу и создание документации по введенным в эксплуатацию продуктам. Кроме того, возможно считывание и визуализация статистических данных.
> Интерактивное руководство по замене насосов отопления и вторичного горячего водоснабжения: просто введите название насоса, который необходимо заменить, и вам будет предоставлена рекомендация по подходящей высокоэффективной замене Wilo. насос. Эту услугу можно использовать в сочетании с тысячами имеющихся в продаже старых насосов, произведенных в 1975 или позже.
> Калькулятор экономии энергии: рассчитывает потенциальную экономию с точки зрения стоимости энергии и выбросов CO2 путем сравнения использования энергосберегающего высокоэффективного насоса Wilo с нерегулируемым насосом системы отопления.
> Каталог: отображает описание каталога для насосов Wilo.
> Расчет насоса: в соответствии со спецификацией требуемых рабочих точек насоса (объемный расход Q в м³/ч и напор H в м) сервер Wilo принимает параметры насоса и рекомендует подходящий насос Wilo за считанные секунды.
> Помощник по сигналу неисправности: инструмент «Помощник по сигналу неисправности» содержит основную информацию о возможных сигналах неисправности, которые могут отображаться на дисплее определенных насосов Wilo. Для некоторых сигналов неисправности инструмент указывает причину неисправности, описывает ошибку и указывает возможные способы ее устранения в дополнение к основной информации об опасностях.
> Конвертер величин: преобразование основных физических единиц
> Новости: актуальная информация
> QR-сканер: отсканируйте любой QR-код
> AR Scanner: сканируйте изображения продуктов Wilo в брошюрах или на выставках для получения дополнительной информации, такой как видео, анимация или прямые ссылки на описание серии
Группа Wilo является одним из ведущих мировых поставщиков насосов и насосных систем премиум-класса. для строительных услуг, водного хозяйства и промышленных секторов. За последнее десятилетие мы превратились из скрытого чемпиона в видимого и связанного чемпиона. Сегодня Wilo насчитывает 8 200 сотрудников по всему миру.
Наши инновационные решения, «умные» продукты и отдельные услуги обеспечивают интеллектуальную, эффективную и безвредную для климата перекачку воды. Мы также вносим важный вклад в защиту климата с помощью нашей стратегии устойчивого развития и совместно с нашими партнерами. Мы систематически продвигаем цифровую трансформацию Группы. Мы уже являемся пионером цифровых технологий в отрасли благодаря нашим продуктам и решениям, процессам и бизнес-моделям.
Версия 4.58
Приложение регулярно обновляется, чтобы постоянно улучшать качество и производительность.
Загрузите последнюю версию, чтобы воспользоваться всеми функциями, инновациями и настройками.
Рейтинги и обзоры
1 Рейтинг
Разработчик, WILO SE, указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.
Данные, связанные с вами
Следующие данные могут быть собраны и связаны с вашей личностью:
- Контактная информация
- Идентификаторы
Данные, не связанные с вами
Могут быть собраны следующие данные, но они не связаны с вашей личностью:
- Данные об использовании
- Диагностика
Методы обеспечения конфиденциальности могут различаться, например, в зависимости от используемых вами функций или вашего возраста. Узнать больше
Информация
- Продавец
- ВИЛО СЭ
- Размер
- 371,8 МБ
- Категория
- Производительность
- Возрастной рейтинг
- 4+
- Авторское право
- © 2022 WILO SE
- Цена
- Бесплатно
- Тех. поддержка
- Политика конфиденциальности
Еще от этого разработчика
Вам также может понравиться
ЦЕНТРАЛЬНАЯ РОЛЬ WILO В РЕВОЛЮЦИОННОЙ СИСТЕМЕ FLOWMIZER RAYFLOW | импеллер.
нетНазад к обзору
Технические новости
19.07.2002
Система Flowmizer компании Rayflow Developments заставила инженеров-установщиков серьезно переосмыслить конструкцию и установку систем центрального отопления. В основе инновационного дизайна лежит циркуляционная технология Wilo Salmson.
Редко можно найти инновационный дизайн, способный коренным образом изменить всю отрасль. Еще реже можно увидеть, как проект превращается в полностью работоспособную систему, которую можно применять к таким разным зданиям, как больницы, школы и жилые дома.
Запущенная почти два года назад после обширной исследовательской программы система Flomizer от компании Rayflow Developments из Портсмута представляет собой совершенно новую систему центрального отопления, основанную на уникальной конструкции «труба в трубе». Невилл Рэй, управляющий директор Rayflow Developments, предполагает, что эта система может произвести «революцию» в отрасли центрального отопления. «Это первый случай, когда контуры центрального отопления могут радикально измениться. Я считаю, что система Flowmizer может произвести революцию в том, как устанавливаются и используются системы отопления».
В основе системы Flowmizer лежит инновационная концепция введения гибкой трубки Hytrell с микроотверстием по всей длине основной подающей трубы. Вода исходной температуры прокачивается через трубу Hytrel и возвращается через ее внешнюю стенку. Система, объясняет Невилл, обеспечивает значительную экономию средств с точки зрения материалов и установки. Он говорит: «Поскольку в системе Flowmizer используется меньшее количество труб, требуется меньше материалов, снижаются затраты на техническое обслуживание и сокращается время установки».
Невилл говорит, что, хотя физические границы, в которые вписывается система Flowmizer, остаются неизменными, фактическое количество задействованных трубопроводов сокращается, что означает возможность использования насосов меньшего размера. По его словам, это одна из причин, по которой компания Rayflow Developments выбирает насосы Wilo Salmson. «Системе требовались более компактные насосы меньшего размера, и здесь Wilo оказался козырем».
Хотя Невилл объясняет, что он использует несколько различных насосов Wilo в зависимости от среды, в которой будет установлена система, он говорит, что должен убедиться, что все насосы самого высокого качества. «В Rayflow Developments мы производим продукты, которые должны работать в любых условиях. Следовательно, мы закупаем наши компоненты у самых лучших поставщиков для внутреннего и коммерческого рынка насосов, то есть у Wilo Salmson».
Rayflow Developments также поставляет свои системы в более крупные помещения, такие как промышленные предприятия и офисные здания. Эти приложения, по словам Невилла, требуют гораздо более крупных систем, включающих большее количество насосов, а это означает, что они требуют большей эффективности насосов. «Большие здания часто нуждаются в насосах с низким энергопотреблением. Насосы Wilo, такие как Wilo-Star-Z, могут достичь уровня энергоэффективности, которого хотят наши клиенты.
Возможно, важнее, утверждает Невилл, надежность насоса. «Насос находится в центре системы, — говорит он, — нет насоса — нет потока». Система центрального отопления, которая не качает воду, не обеспечивает теплом, что может привести не только к неудовлетворенным клиентам. — Возьмем больницу, — спрашивает Невилл. «Если система отопления выйдет из строя из-за неисправного насоса, жизнь людей может оказаться под угрозой. Вот почему мы должны гарантировать, что наши насосы не выйдут из строя. Именно поэтому мы используем Wilo Salmson».
Система Flowmizer представляет собой значительный шаг вперед с точки зрения технологии центрального отопления. Невилл говорит, что участие Вило Салмсона в системе Flowmizer выходит за рамки простой поставки насосов. «Мы очень довольны технической поддержкой Wilo. Они помогли нам еще больше повысить производительность и эффективность нашей системы».
Технические новости
Вакуумная установка SMC серии ZKJ, совместимая с полевой шиной, обеспечивает комплексное дистанционное управление и мониторинг
29.09.2022 –
Вакуумная технология предлагает множество преимуществ для широкого спектра промышленных применений. Важную роль здесь играет надежность процесса: она зависит от того, можно ли гарантировать создание вакуума и техническое обслуживание.
Подробнее
Технические новости – Клапаны + фитинги
ProMinent представляет новую байпасную арматуру для датчиков водоподготовки
28.09.2022 –
Доступны специальные байпасные арматуры для интеграции датчиков в систему очистки воды. Они используются для размещения потенциометрических, амперометрических датчиков и датчиков проводимости и обеспечивают оптимальные рабочие условия во время измерения.
Подробнее
Технические новости
Циклонный сепаратор защищает механические уплотнения в насосах
27.09.2022 –
В начале сентября 2022 года компания KSB SE & Co. KGaA выпустила на рынок недавно разработанный циклонный сепаратор под названием KSB HyCone.
Подробнее
Технические новости
Greene Tweed Highlights Термопластичный композит WR600
22.09.2022 –
Greene Tweed представляет WR600, армированный углеродным волокном композит на основе PFA, отличающийся выдающейся химической, ударной и термостойкостью.
Подробнее
Технические новости
Flender представляет редуктор будущего
21.09.2022 –
Требования, предъявляемые к промышленным редукторам, столь же разнообразны, как и области их применения.
