Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.
Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.
Предыдущая запись
Насосы поверхностного типа
Следующая запись
Настройка и ремонт реле давления насосной станции
Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.
Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.
Особенности и способы расположения обратного клапана в системе

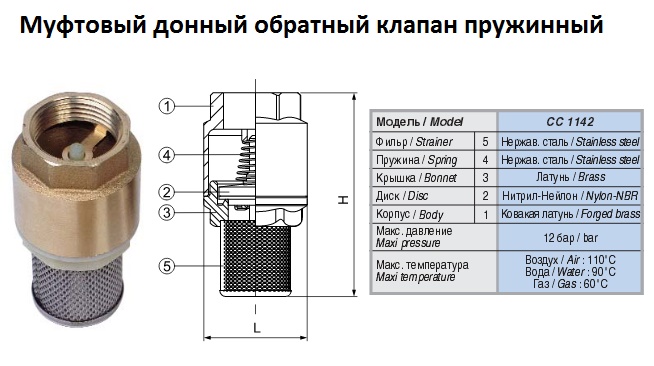

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:
- Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
- Участок перед насосной скважинной системой.
Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями.

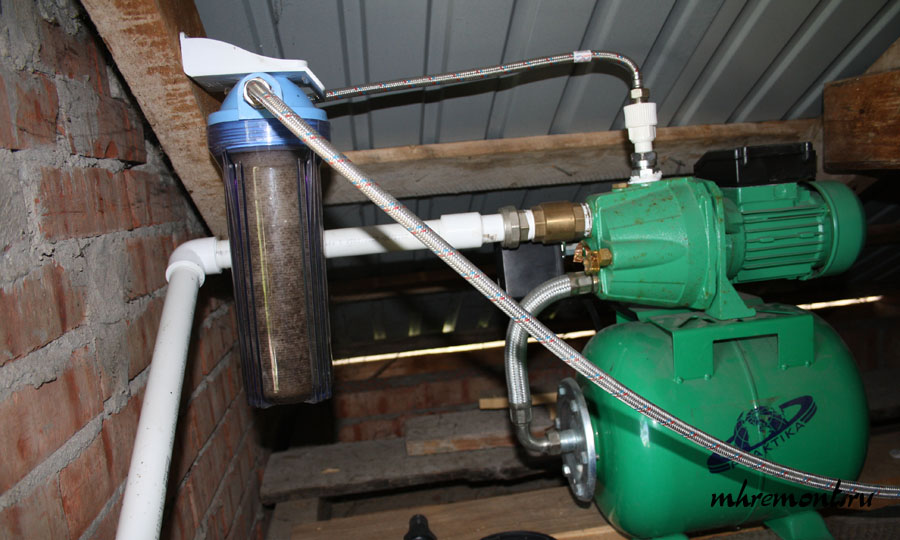

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.
При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

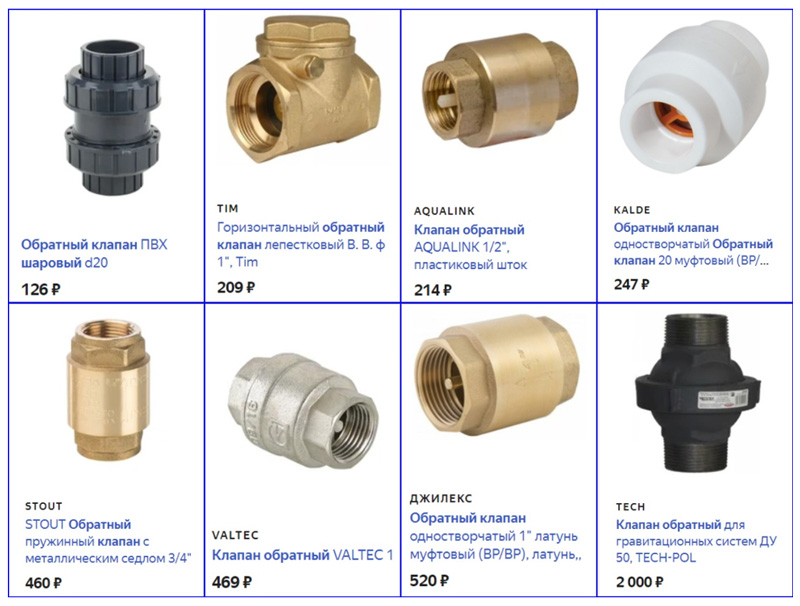

Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:
- внешняя и наружная резьба,
- из латуни или пластика,
- с фильтром или без и т.д.
Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».
Монтаж обратного клапана: правила и качество

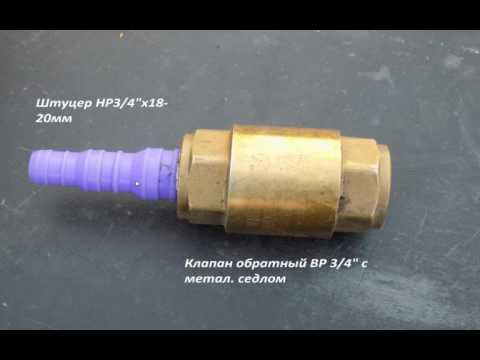

Насос с обратным клапаном устроен довольно просто. В его состав входит:
- корпус,
- пружина,
- диск,
- крышка.
Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало. На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.
Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.
Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.
При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.
Как установить обратный клапан?
- Главная
- Информация
- Статьи
- Как установить обратный клапан?
На практике существуют как общие принципы монтажа обратных клапанов, так и определенные нюансы, которые стоит учитывать при монтаже в различных системах.
Общие принципы установки
При монтаже обратного клапана необходимо учитывать следующие общие моменты:
- необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
- резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
- устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.
Монтаж может производиться на следующие системы:
- на насосное оборудование;
- на водонагреватель;
- на водомер;
- на канализацию;
- на отопление;
- на водопровод.
Рассмотрим особенности монтажа обратного клапана в различных системах более подробно.
Особенности установки клапана на насосное оборудование

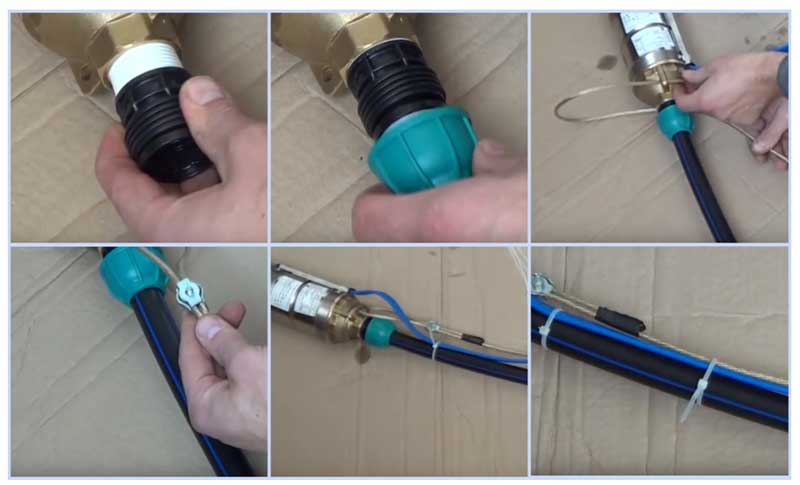

Насосное оборудование опускается в колодец или скважину, и клапан фиксируется между трубой и насосом, сразу после него. Насосная станция находится на сверху, а от нее в колодец или скважину направляется труба, в конце которой установлена сетка и клапан.
Чтобы впоследствии предотвратить проблемы, связанные с возможным засорением системы из-за грязевых отложений, обратный клапан устанавливается в вертикальном положении. Для этого обратите внимание на стрелку, нанесенную на внешнюю поверхность клапана, она должна указывать вверх.
Установка обратного клапана на водонагреватель
Для проведения монтажа клапана на водонагреватель необходимо убедиться, что рабочая зона готова к установке:
- Бак водонагревателя должен быть пуст.
- Основной доступ к воде необходимо перекрыть.
- Водонагреватель должен быть полностью обесточен.
Монтаж обратного клапана на водонагревательный прибор осуществляется на трубе подачи воды. Клапан после монтажа необходимо настроить путем вращения гайки или ручки, которая используется для затягивания пружины. Чем лучше пружина зафиксирована, тем больше давления она осуществляет на заслон.
Установка обратного клапана на водомер
Многие озадачены: для чего нужен клапан на водомере? Специалисты утверждают, что с его помощью вода из поквартирной разводки не идет в стояк, что препятствует раскрутке водомера в обратном направлении. Монтаж клапана предполагает его размещение между счетчиком и вентилем.
Монтаж клапана на канализацию
При определении места установки клапана, необходимо определить имеется ли в полу сливной трап. При его наличии, клапан ставится на уровне не более 35 см от поверхности пола. При его отсутствии, клапан монтируется на промежутке, находящемся выше самой высокой точки водоотвода с установкой на конце трубы.
Установка обратного клапана на отопление
При монтаже обратного клапана на отопление целесообразно использовать следующие правила:
- устройство в котловом контуре на обратном трубопроводе, необходимо установить после циркуляционного насоса, а не до него.
- подбирать изделие нужно по характеристикам теплоносителя или централизованной сети, учитывая рабочее давление и температуру.
Установка обратного клапана на водопровод
В связи с разным давлением в холодном и горячем водопроводе и, соответственно, с возможным смещением горячей воды в холодную магистраль, обратный клапан целесообразно устанавливать на каждую магистраль отдельно, чтобы избежать обратного тока воды.
Правильная установка обратного клапана убережет от многих неприятностей, а также принесет значительную пользу и экономию для потребителя.

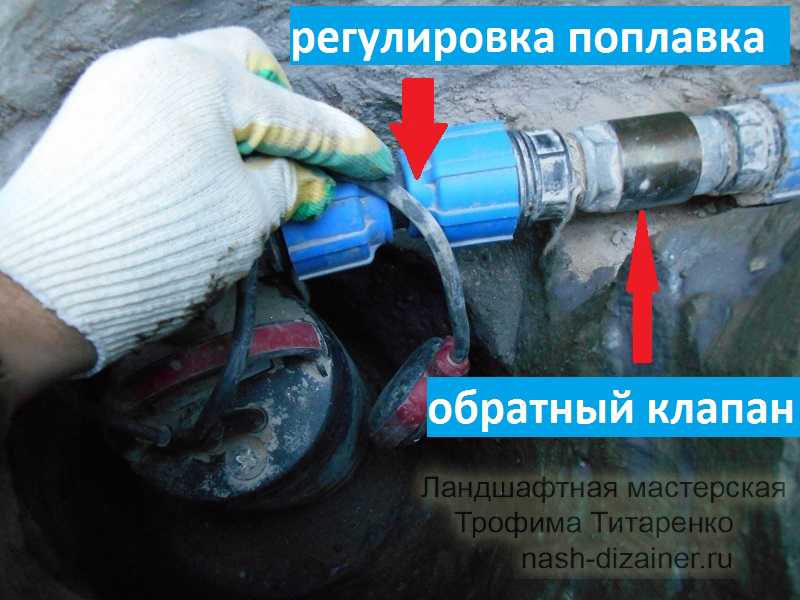

Как установить обратный клапан дренажного насоса: 5 шагов и советов
Если ваш дом или бизнес находится в районе, подверженном наводнениям, дренажный насос — одна из самых важных вещей, которую вы можете установить. Впервые они были изобретены в 1946 году как средство предотвращения скопления воды путем откачивания ее из здания или сооружения. Дренажные насосы должны работать должным образом, чтобы быть эффективными. Когда компоненты изнашиваются, вы рискуете сбоем в работе системы и неожиданным повреждением водой. Обратный клапан водоотливной помпы является одним из обязательных элементов системы.
Наши технические специалисты готовы помочь вам Расписание онлайн сегодня
Что такое обратный клапан для дренажного насоса? Это устройство, которое предотвращает повторное попадание воды в напорную трубу, когда насос не работает. Это предохраняет вашу систему от повторной перекачки одной и той же воды снова и снова. Установка обратного клапана дренажного насоса — простой процесс, но вы должны знать, что делаете. Неправильная установка может привести к выходу насоса из строя и повреждению системы. Приведенные ниже шаги проведут вас через процесс замены, чтобы вы могли быть уверены, что ваш дренажный насос работает должным образом.
Содержание
Основы обратного клапана
Обратный клапан для дренажного насоса также известен как «обратный клапан». Это потому, что они предотвращают попадание воды обратно в напорную трубу, когда двигатель завершает откачку. Обратные клапаны обычно изготавливаются из металла или твердого пластика. Вы можете найти их прикрепленными к напорной трубе, хотя некоторые из них могут быть установлены в верхней части насоса.
Когда обратный клапан водоотливного насоса не работает, вода течет обратно из нагнетательного трубопровода в приямок водоотливного насоса. Это означает, что ваша система перекачивает одну и ту же воду снова и снова. Таким образом, обратный клапан может сократить расходы на электроэнергию и продлить срок службы вашего двигателя.
Если ваш дренажный насос часто работает, это может быть признаком того, что ваш обратный клапан нуждается в замене. Кроме того, если вы считаете, что ваш клапан протекает, вы можете налить немного воды в яму и подождать, пока он не сработает. Проверьте наличие влаги вокруг клапана, а также осмотрите другие трубы на наличие утечек.
Советы и рекомендации: Способы замены обратного клапана дренажного насоса
Этапы установки обратного клапана
Если возможно, слейте всю воду из приямка дренажного насоса. Затем обязательно отключите электричество в системе. Если вы отключаете устройство от сети, убедитесь, что шнур находится вдали от стоячей воды.
Подберите нужные детали
Сначала вам нужно знать, какие детали покупать, в том числе обратный клапан водоотливного насоса нужного размера, чтобы он соответствовал диаметру трубы. На трубе из ПВХ часто напечатаны ее размеры. Если это не так, измерьте конец выпускной трубы и купите соответствующий заменяющий обратный клапан. Большинство из них имеют размер от 1 1/4 до 1 1/2 дюйма.
Вам потребуются муфты из ПВХ и гайки, с помощью которых можно присоединить неподходящий обратный клапан водоотливного насоса к дренажной трубе. Также вам понадобится клей для ПВХ, наждачная бумага и ножовка или труборез.
Определение положения
Если вы не заменяете, а устанавливаете новый обратный клапан, убедитесь, что у вас есть правильная труба, ведущая от дренажного насоса за пределами вашего дома. Чем ближе вы сможете расположить обратный клапан к насосу, тем лучше. Это ограничивает количество воды, которая может скапливаться между приямком и клапаном. Чтобы определить, сколько трубы нужно удалить, измерьте расстояние от одного соединения до другого. Если вы приобрели клапан с хомутами для шлангов, измерьте расстояние между каждым комплектом.
Советы и идеи: Как сохранить температуру в доме летом
Разрежьте трубу
Используйте труборез или ножовку, чтобы разрезать трубу там, где вы хотите установить обратный клапан. Если вы не уверены в количестве, которое следует удалить, начните с малого, а затем, если необходимо, отрежьте дополнительные сегменты. Если вы заменяете старый клапан металлическими хомутами, ослабьте их и снимите устройство. Если клапан был зацементирован, попробуйте нагреть клей феном, затем ослабьте клапан плоскогубцами.
Установите запасной клапан
Проверьте, подходит ли обратный клапан по длине. Затем отшлифуйте концы каждой секции трубы, пока они не станут гладкими. Поместите гайки из ПВХ, а затем муфты на каждый край концов трубы. Если обратный клапан поставляется с резиновыми уплотнительными кольцами, вставьте и их на место. Затем установите обратный клапан и затяните хомуты шлангов. Наконец, поверните муфты по часовой стрелке, чтобы затянуть соединения.
Убедившись, что все плотно прилегает, снимите клапан. Нанесите ПВХ-клей на поверхность муфт, где соединяется клапан, и соберите конфигурацию. Дайте клею высохнуть в течение нескольких часов, прежде чем запускать дренажный насос.
Проверка обратного клапана
Снова включите насос и проверьте его работу. Снова налейте воду в яму и подождите, пока она не включится. Вы можете услышать, как внутренняя заслонка обратного клапана поднимается, а затем останавливается.
После того, как насос спустит воду, проверьте, не попадает ли вода в яму. Если утечек нет и нет, значит, установка обратного клапана для дренажного насоса прошла успешно.
Не ждите замены компонентов водоотливного насоса
Теперь, когда вы знаете, как установить обратный клапан водоотливного насоса, вы можете восстановить работоспособность вашей системы. Если по какой-либо причине вы чувствуете, что замена обратного клапана своими руками выходит за рамки вашего опыта или уровня комфорта, наймите профессионала для выполнения этой работы. Вы будете знать, что все сделано правильно и что ваш дренажный насос будет работать правильно.
Наши местные сантехники предоставляют различные виды сантехнических услуг, такие как ремонт дренажного насоса, замена канализационных линий, прочистка стоков и ремонт водонагревателей. Мы можем работать с любой системой, независимо от ее возраста и производителя. Свяжитесь с нами сегодня, чтобы получить предложение по ремонту дренажного насоса или замене компонентов.
Советы и идеи: Почему моя центральная система кондиционирования воздуха замерзла?
Два способа определения места установки обратного клапана
Сегодня поговорим о монтажном положении обратного клапана. Как определить место установки обратного клапана? В чем разница между обратным клапаном, установленным перед насосом, и обратным клапаном, установленным за насосом? Где применяется обратный клапан, установленный перед насосом? Обратные клапаны обычно используются вместе с другими клапанами. Где должны быть установлены обратные клапаны, когда они используются вместе с другими клапанами? Далее мы познакомим вас с конкретными методами.
Обратный клапан, также известный как обратный обратный клапан, представляет собой автоматический клапан. Он зависит от давления протекающей среды в трубопроводе, которое толкает диск клапана, закрывая и открывая клапан. Когда среда перестает течь и диск обратного клапана закрывается, он может эффективно предотвратить обратный поток среды в трубопроводе, что играет большую роль в обеспечении безопасности трубопровода.
1. Обратные клапаны классифицируются по конструкциям
В отличие от латунных шаровых кранов для воды, обратные клапаны можно разделить на подъемный обратный клапан, поворотный обратный клапан и дроссельный обратный клапан. Подъемные обратные клапаны можно разделить на вертикальные и прямоточные. Поворотные обратные клапаны делятся на одинарные, двойные и многоклапанные. Дроссельные обратные клапаны делятся на двустворчатые и одностворчатые. Вышеуказанные обратные клапаны можно разделить на резьбовое соединение, фланцевое соединение, сварку и межфланцевое соединение.
2. Два способа определения положения установки обратного обратного клапана
Обратный клапан устанавливается для обеспечения направления потока воды внутри водяного насоса, чтобы обеспечить нормальную работу водяного насоса. Поэтому положение установки обратного клапана можно разделить на две ситуации: до или после водяного насоса.
Один устанавливается на конце вертикальной всасывающей трубы перед водяным насосом, также известный как донный клапан. Цель состоит в том, чтобы заполнить насос первичной водой, не перекачивая первичную воду. Когда в насосе нет воды, а всасывающая труба перед насосом, насос может работать только на холостом ходу и не может перекачивать воду, поэтому насос должен быть заполнен водой, чтобы перекачивать воду.
Установка этого обратного обратного клапана осуществляется над уровнем жидкости, также известным как метод отрицательного давления. Другой установлен за водяным насосом. Такой способ установки удобен, когда уровень жидкости выше водяного насоса. При запуске и остановке водяного насоса нет необходимости закрывать выпускной клапан водяного насоса, особенно для системы водяного насоса магистральной трубы, чтобы предотвратить обратный поток.
Еще одна инструкция от производителей редукционных клапанов из бронзы заключается в том, что обратный клапан должен быть установлен на выходе из насоса и перед выпускным регулирующим клапаном для обслуживания. Как правило, первым выходом насоса является мягкое соединение (амортизатор), следующим является обратный клапан, а затем запорный клапан.
(1) Сначала установите обратный клапан, а затем задвижку или дисковый затвор
Преимущества: он может защитить обратный клапан, особенно в параллельных насосах. Когда один насос не запускается, его выпускной клапан закрыт, а другой насос запускается, сила удара воспринимается задвижкой или дроссельной заслонкой. В случае выхода из строя обратного клапана система изоляции впускного и выпускного клапанов может быть закрыта для ремонта.
(2) Установите задвижку или дисковый затвор перед обратным клапаном
Преимущества: он может защитить дроссельную заслонку или задвижку, а сила удара воспринимается обратным клапаном.
Вообще говоря, из-за частого открывания и закрывания обратного клапана внутренние соединительные и уплотнительные детали легко повредить. Чтобы облегчить ремонт и предотвратить отключение всей системы из-за отказа обратного клапана, обратный клапан будет установлен перед выпускной задвижкой или дроссельной заслонкой.
