повышаем температуру в отопительный сезон

Часто в квартирах, особенно старой застройки, с каждым годом зимой становится всё холоднее. Людям приходится приобретать и использовать электрические отопительные приборы, что приводит к существенному повышению стоимости коммунальных услуг. Но зачем переплачивать за перерасход электроэнергии, если есть более дешёвые варианты исправления ситуации? Сегодня мы расскажем о простых способах увеличения теплоотдачи батарей отопления, которые не требуют значительных затрат, воплотить в жизнь которые вполне по силам любому домашнему мастеру. Стоит рассмотреть и причины, приводящие к снижению температуры в помещении.

Забитые каналы секций радиатора – частая причина снижения температуры в помещении

Содержание статьи

• 1 Частые причины уменьшения теплоотдачи батареи отопления
  • 1.1 Используем экран-отражатель: применение вспененного полиэтилена
  • 1.2 Увеличение теплоотдачи при помощи дополнительных приспособлений и окраски
  • 1. 3 Улучшение конвекции, путём увеличения циркуляции воздуха
• 2 Общие правила улучшения теплоотдачи радиаторов отопления
• 3 Подведём итог

Частые причины уменьшения теплоотдачи батареи отопления

Чаще всего причиной уменьшения теплоотдачи радиаторов становится накипь и ржавчина, скапливающаяся внутри. Если сам радиатор промыть (что должны делать коммунальные службы ежегодно), то теплоотдача значительно увеличится. То же касается и стояков отопления. Однако, своими силами такую процедуру произвести не удастся по причине того, что при производстве подобных работ (даже летом) необходим слив воды из системы. Без помощи специалистов здесь не обойтись. Это же касается и замены радиаторов с чугунных на биметаллические – они имеют большую теплоотдачу. Поэтому на столь сложных и трудоёмких вариантах мы останавливаться не будем. Лучше рассмотрим более простые способы, выполнить которые сможет любой домашний мастер, даже не имеющий опыта работ в подобной области.

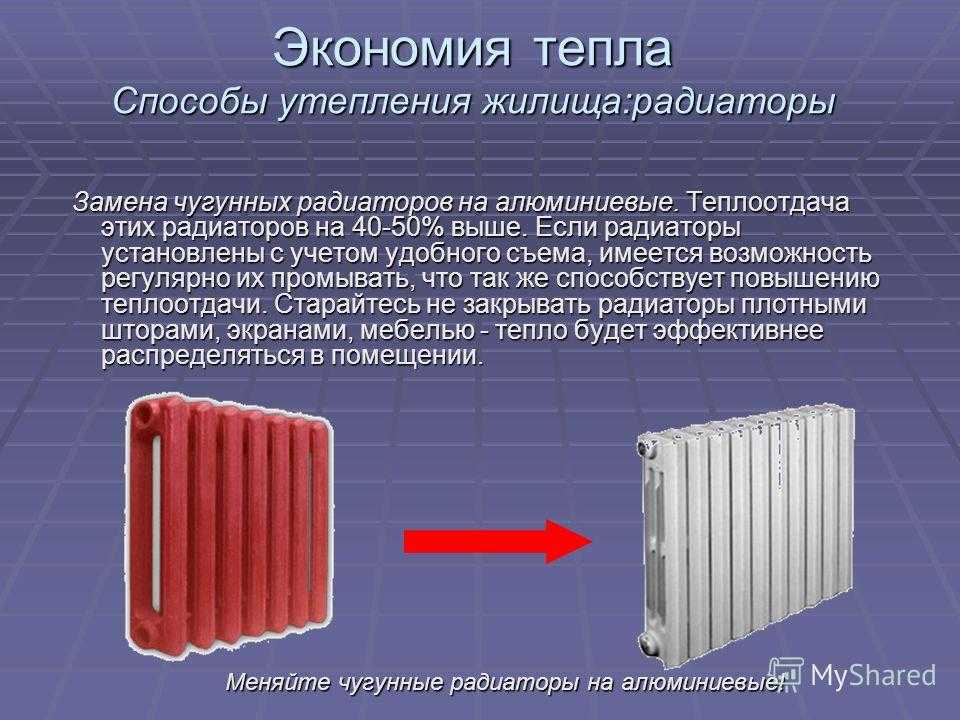

Теплоотдача биметаллических радиаторов выше, чем у чугуна

Используем экран-отражатель: применение вспененного полиэтилена

Использование отражающего экрана – довольно популярный метод увеличения теплоотдачи. Вспененный полиэтилен с фольгированным покрытием с одной стороны прекрасно подходит для этих целей. Такой экран (он должен быть больше самого радиатора) помещается за батареей фольгой в направлении комнаты и фиксируется на стене на двухсторонний скотч или жидкие гвозди. Вспененный полиэтилен обеспечивает дополнительное утепление, а фольга отражает тепло, которое до установки экрана прогревало стену, направляя его в помещение.

Важная информация! Лучше всего, когда такие моменты продумываются ещё на этапе монтажа батарей отопления. В этом случае за радиатором можно закрепить стальной ребристый щит, который будет накапливать тепло, после чего направлять его в комнату. Такие щиты удобны, если часто происходят отключения отопления.

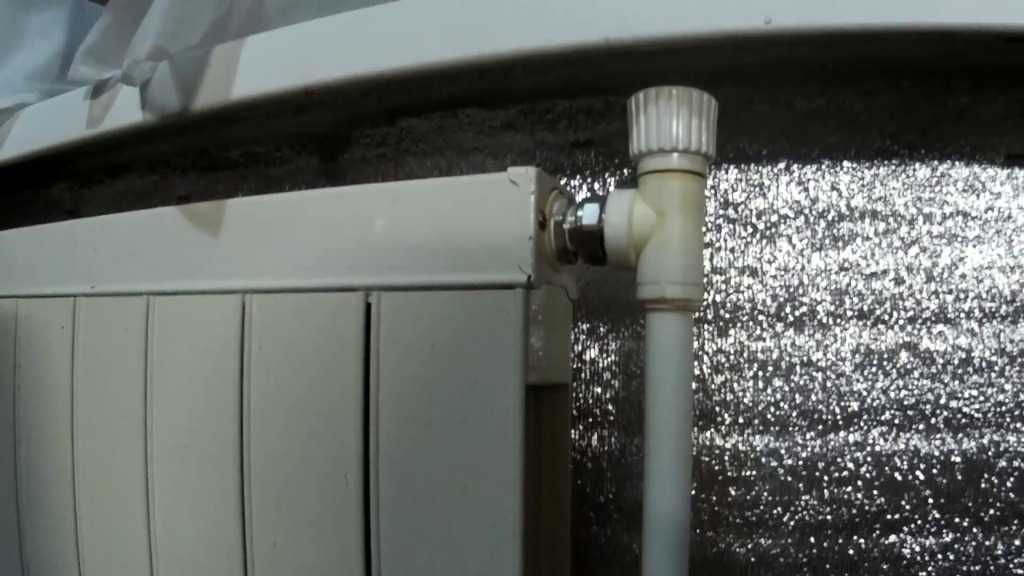

Примерно так выглядит экран из фольгированного вспененного полиэтилена

Также в роли экрана неплохо себя зарекомендовали базальтовые плиты с алюминиевым покрытием.

Увеличение теплоотдачи при помощи дополнительных приспособлений и окраски

Для увеличения температуры воздуха в помещении используют специальные кожухи из алюминия, которые одеваются на радиатор. С их помощью увеличивается площадь батареи отопления и, как следствие, их теплоотдача. Стоимость подобных кожухов невелика, а эффект довольно значителен.

Цвет, в который окрашены батареи отопления, тоже имеет большое значение. Лучше для этих целей выбрать более тёмные оттенки. К примеру, радиатор, окрашенный в коричневый цвет имеет теплоотдачу больше, чем белые, на 20-25%.

Такой кожух улучшает внешний вид и увеличивает теплоотдачу

Улучшение конвекции, путём увеличения циркуляции воздуха

Каждый знает, что улучшение циркуляции воздуха способствует более быстрому прогреву помещения. Для этих целей можно использовать вентилятор, который устанавливается таким образом, чтобы достигнуть максимального потока тёплого воздуха в сторону помещения.

Полезная информация! Если дома имеются кулеры от компьютеров, которые не используются, можно их установить под радиатором, направив поток воздуха вверх. Это максимально увеличит конвекцию, в результате чего в комнате станет значительно теплее.

Увеличить конвекцию (если радиатор утоплен под подоконником) можно, прорезав в подоконнике отверстия и закрыв их экранами или декоративными крышками. Таким образом, тёплый воздух не будет задерживаться в нише, что улучшит циркуляцию.

Эту страну не победить! Самостоятельный монтаж вентиляторов для улучшения конвекции:

Общие правила улучшения теплоотдачи радиаторов отопления

Для того чтобы в будущем не сталкиваться с уменьшением теплоотдачи батарей, стоит об этом подумать ещё на этапе монтажа радиаторов. Основными правилами являются:

• обязательное утепление стены за радиатором, возможная установка стального экрана;
• установка биметаллических батарей взамен чугунных;
• монтаж кранов на входе и выходе радиатора (это позволит при необходимости самостоятельно промыть секции или добавить дополнительные без отключения и слива всей системы).

Если соблюдать эти нехитрые правила при монтаже, впоследствии будет намного проще увеличить температуру в помещении без обращения за помощью к специалистам. А это дополнительная экономия семейного бюджета.

Не очень удачное решение:решётка перекрывает путь теплу, а подоконник добавляет проблем с конвекцией

Подведём итог

Способов увеличить теплоотдачу радиаторов отопления очень много. Сегодня мы рассмотрели лишь основные из них. Однако, следует помнить, что всегда проще всё продумать заранее, на стадии монтажа, чем прикладывать множество усилий впоследствии, без уверенности в том, что результат будет значительным. К сожалению, в России всё делается на «авось». Заключительным советом редакции Homius.ruбудет такая рекомендация: думайте о будущем и не жалейте средств при монтаже. Сэкономленные сегодня финансовые средства могут завтра обернуться затратами, которые в разы превысят Вашу экономию.

Наиболее оптимальный вариант – всё тепло поднимается вверх, благодаря чему создаётся нормальный теплообмен

Надеемся, что изложенная в сегодняшней статье информация была интересна и полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё достаточно подробно, возможно, у Вас остались вопросы по материалу. В этом случае задавайте их в обсуждениях ниже – редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. Если вы знаете способ улучшить теплоотдачу радиаторов, который не нашёл отражения в сегодняшней статье, просим поделиться им с другими домашними мастерами – эта информация будет весьма полезна. А напоследок предлагаем посмотреть короткий, но достаточно информативный видеоролик по сегодняшней теме.

Watch this video on YouTube



Обсудить38

Предыдущая

Инженерия🔥 Невидимое тепло: гипсокартонное инфракрасное отопление

Следующая

Инженерия☀ Тепловая завеса на входную дверь: комфортная температура в помещении при любом морозе

Как увеличить теплоотдачу батареи?

23 декабря 2021

---

Радиатор системы отопления — основной теплообменник, посредством которого тепловая энергия от циркулирующей жидкости передается в атмосферу помещения. Трубы, даже учитывая их значительную длину, служат для доставки жидкости в секции.

Незначительная, сравнительно, площадь поверхности труб оказывает мало влияния на общее количество поступающего в помещение тепла. От того, как батарея отопления обеспечивает нагревание воздуха в помещении, зависит как температура внутри дома, так и экономность расхода энергоносителей (газа, угля, дров, электричества).



От чего зависит уровень теплоотдачи батареи отопления?

Количество тепла, которое поступает в помещение от радиатора, зависит от ряда факторов:



• материала батареи;

• количества секций;

• скорости циркуляции жидкого теплоносителя;

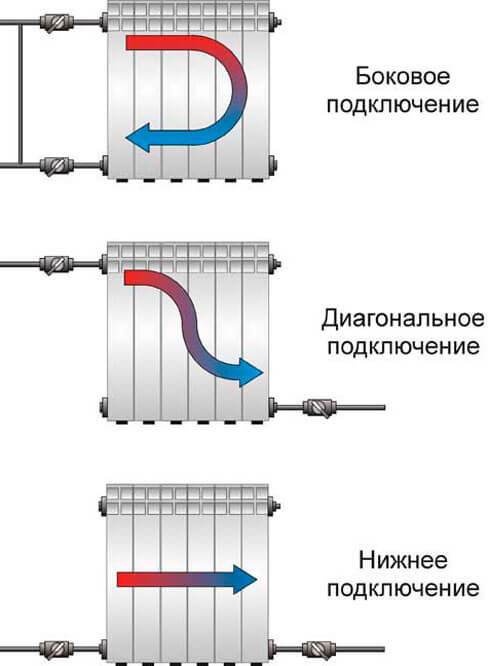

• варианта подключения;

• температуры жидкости.



Как видно из списка, уровень теплоотдачи зависит как от характеристик самого радиатора, так и от параметров системы. Но при прочих равных условиях, разные виды теплообменников отличаются по эффективности. От выбора батареи зависит очень много.

Но все преимущества даже самого совершенного нагревателя могут потеряться при неправильной эксплуатации.

Похожие статьи

• Проблемы с радиатором отопления
• Шум в радиаторе отопления

Причины уменьшения теплоотдачи батареи отопления



Также на качество обогрева влияет ряд обстоятельств, которые приводят к тому, что радиаторы отопления работают не в полную силу. Это:



• низкая мощность котла;

• загрязнение внутренних проходов в трубах и секциях;

• использование коробов;

• неправильная установка секций;

• окраска толстым слоем краски;

• загрязнение поверхности.



Часто при увеличении площади дома, достройке мансарды, или веранды, установке дополнительных секций батарей в расчете на то, что станет теплее, не принимают во внимание мощность котла. Принятая усредненная формула, что на 10 м2 площади дома нужно 1 кВт мощности котла справедлива не всегда. Например, при наличии контура ГВС потребуется 1,2 кВт, а при подсоединении бойлера косвенного нагрева, 1,25 кВт.

Если высота потолков более 3 м, в доме предусмотрены просторные залы, а стены и потолки не утеплены, то может не хватить и 1,5 кВт на 10 квадратных метров. Для расчета оптимальной мощности котла необходимо привлечь инженера-теплотехника. Только в случае правильного выбора, можно приниматься за усовершенствование, или замену радиаторов.

Если в систему залита вода, которая не подвергалась предварительной очистке и подготовке, то внутри труб и секций накапливаются отложения. Если в металлопластиковых трубах их меньше, то в металлических, как и проходах батарей, они могут занимать до 50% полезного сечения.

Кроме сужения сечения прохода, отложения обладают очень низкой теплопроводностью. Повышения теплоотдачи можно добиться, просто очистив протоки. Делать это рекомендуется перед каждым запуском системы отопления осенью. Ни в коем случае не сливайте воду на  лето. Если внутрь труб и радиаторов попадет воздух, уничтожить систему можно за несколько месяцев.



Еще одна причина недостаточной теплоотдачи батареи — ошибки при монтаже.

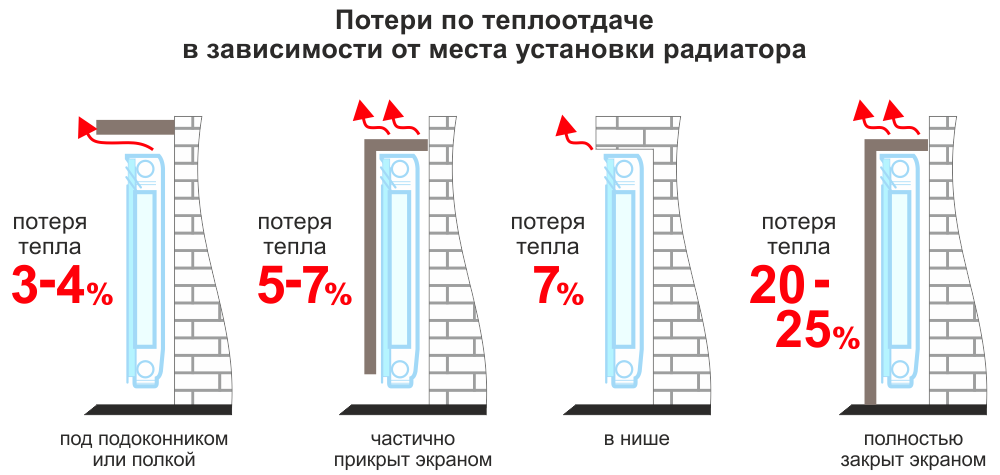

Наиболее распространенные причины маленькой теплоотдачи батареи:

• установка батареи в нише;

• слишком широкие подоконники;

• плотные шторы, закрывающие всю поверхность;

• декоративные короба.



Если устранить все препятствия для циркуляции воздуха, то температуру в доме можно повысить на несколько градусов без увеличения расхода энергоносителей.

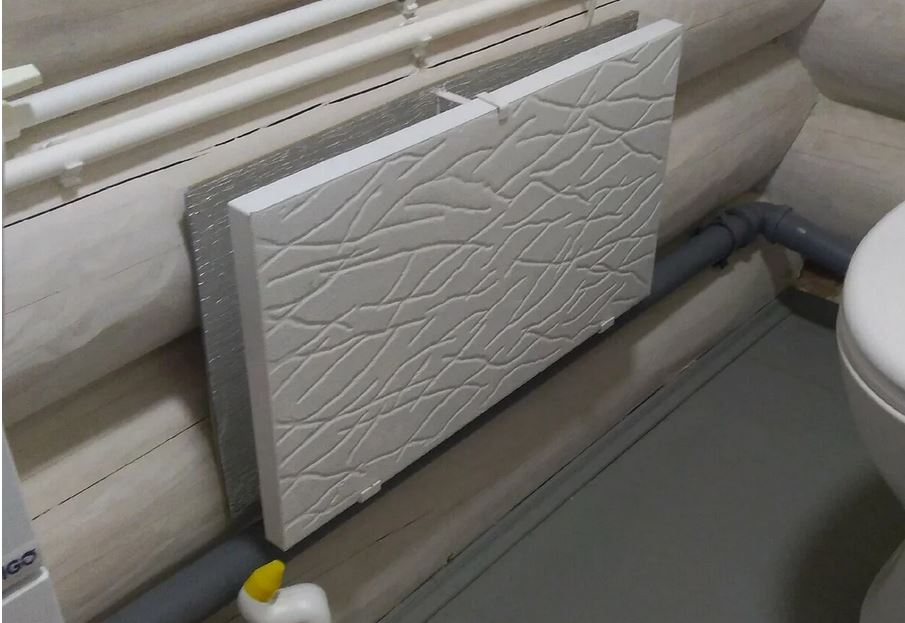

Неплохой эффект дает установка теплоотражающих экранов из фольгированных материалов со стороны стены. Еще на 1 – 2 градуса повысит температуру вентилятор, установленный под углом к поверхности радиатора. Теплый воздух быстрее отводится от секций, что увеличивает интенсивность теплообмена.

При использовании батарей, особенно чугунных, владельцы квартир и домов стараются сделать их более привлекательными по виду. Для этого при каждом косметическом ремонте чугунные радиаторы, да и нередко, стальные, красят эмалью или алкидной краской. Если система работает давно, то слоев краски может набраться несколько, каждый из которых создает препятствие для теплопередачи.



В случае, когда старая краска растрескалась и местами отслоилась, лучше всего снять радиатор, очистить  поверхность при помощи болгарки, загрунтовать о покрасить специальной краской, выдерживающей нагрев до 100о С и выше. Цвет краски лучше всего выбирать темный или серебристый. Алюминиевая краска очень хорошо проводит тепло, практически не снижая теплоотдачи.



Какой радиатор выбрать?



Но главное, от чего зависит уровень теплоотдачи — вид батареи. Интернет-магазин отопления и водоснабжения boiler.ua предлагает на выбор все существующие виды и модели радиаторов. Неспециалисту сложно разобраться, какой именно выбрать для конкретных условий применения. Замечание об условиях использования не случайно — каждый из видов имеет право на существование, нет абсолютно плохих, или исключительно хороших. Каждый из видов проявляет свои плюсы только в определенных обстоятельствах, как, впрочем, и минусы.

На современном рынке представлены радиаторы:

• чугунные;

• стальные;

• биметаллические;

• алюминиевые.

Каждый из них обладает определенным коэффициентом теплоотдачи, который измеряется в Вт/м∙К, или калориях в час. Коэффициент перевода — 1 Вт/м∙К = 859,8452279 кал/ч.

Но из приведенных данных не следует, что стальные радиаторы лучше чугунных, или хуже алюминиевых. Например, в домах с централизованным отоплением ставить ни стальные, ни алюминиевые радиаторы не рекомендуется. При опрессовке системы, которая проводится регулярно, они не выдержат давления и выйдут из строя.



Если выбирать батареи для дома с автономным отоплением, то лучше всего подходят биметаллические радиаторы. Это легкие, эффективные и долговечные теплообменники с высоким КПД. Но цена их не всегда устраивает владельца дома. Алюминиевые батареи дешевле, мало отличаются от биметаллических по уровню теплоотдачи, но значительно уступают по долговечности. Для их производства используют не чистый металл, сплавы и порошки с относительно небольшим содержанием алюминия.

Чугунные радиаторы идеально подходят для систем централизованного отопления. Но у них есть небольшие недостатки — вес и устаревший дизайн. По долговечности — это самые устойчивые к внешним воздействиям батареи.

Стальные отличаются легкостью и компактностью, современным дизайном и высоким КПД, но устойчивость к коррозии вызывает вопросы.



Способы повышения теплоотдачи радиаторов

Таких способов несколько, но действуют они в комплексе:

• обеспечение свободной циркуляции воздуха;

• регулярная очистка каналов;

• установка дополнительных секций, если позволяет мощность котла;

• использование циркуляционных насосов;

• профессиональная разработка проекта системы отопления;

• правильный выбор вида радиатора.

Купить все для отопления лучше всего в одном магазине. Так обойдется дешевле за счет скидок на крупную покупку, и вы воспользуетесь возможностью получить исчерпывающие консультации по выбору и эксплуатации оборудования.
