Как прокачать теплый пол водяной: заполнение, проверка-опрессовка, пуск и слив

заполнение, проверка-опрессовка, пуск и слив

Водяной теплый пол — специфическая система и у незнакомого с ней человека возникает масса вопросов, которые касаются запуска и эксплуатации. Даже такой простой, казалось бы, процесс, как заливка теплоносителя, в случае с водяным теплым полом далеко не прост. А нужны еще опрессовка, слив системы и ее промывка. Обо всех этих операциях и способах их проведения читайте ниже.

Куда и когда заливать теплоноситель

Способ подачи теплоносителя зависит от строения вашей системы. Если предусмотрено использование водопроводной воды, есть специальный кран, открывающий подачу. Для залива других жидкостей в подающей части коллектора должен быть специальный наконечник с запорным краном, к которому подключается специальное опрессовочное устройство, которое можно использовать и для залива теплоносителя. Эти аппараты бывают ручными, бывают автоматическими. В принципе, устройство можно не покупать, а взять на прокат в специализированном магазине. Но если вы будете использовать в качестве теплоносителя воду, то пользоваться им придется ежегодно (менять воду в теплых полах нужно перед каждым сезоном), так что в этом случае можно подумать о покупке.  Видео, в котором представитель одной из фирм рассказывает об опрессовочниках, расположено внизу страницы. Если интересно — посмотрите. Для спуска системы на выходном коллекторе тоже должен быть специальный кран.

Вне зависимости от того, вверху или внизу находится подающий коллектор, подаем теплоноситель через запорный кран подачи

Перед тем, как заливать теплоноситель, теплый пол нужно промыть проточной водой. Внутри неизбежно есть смазочные материалы, составы, которые использовались при производстве составляющих системы. Скорее всего, в трубы на стадии монтажа попали стружки, мелкие обрезки и другой мусор. Потому  промывка — обязательный этап. Для этого несколько раз систему заполняют водой, а потом сливают. После того как вода сольется абсолютно чистой, можно считать промывку законченной.

Кроме первого пуска системы, промывка обязательна перед каждой сменой теплоносителя. Если используется вода (мягкая или дистиллированная), замена происходит ежегодно. При использовании антифризов нужно придерживаться рекомендаций производителя. Кто-то рекомендует менять теплоноситель каждые 2-3 сезона, а кто-то раз в 10-15 лет (есть и такие составы). Но промывать систему водой перед каждой сменой теплоносителя обязательно.

Тестовый запуск водяного пола или опрессовка

После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.

Перед стяжкой сливать систему не нужно: раствор укладывают при заполненных трубах, чтобы они приняли «рабочие» размеры.

Есть три метода проверки работоспособности системы и выявления недочетов монтажа:

Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора. Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.

Делать каркас нужно, если использовали самофокусирующиеся системы крепежа. Если привязывали трубы к сетке — проблем не бывает.

Теперь о том, как тестировать систему каждым из методов.

Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности,  снова заполнять и тестировать. После выхода на проектную температуру теплоносителя, оставить систему на 2-3 дня. Если никаких повреждений не выявлено, можно заливать стяжку (охладив предварительно теплоноситель).

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола

Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.

Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом. «Незамерзайки» отличаются повышенной текучестью. Потому желательно проверить систему перед заливкой стяжки именно с рабочей жидкостью. Тем более что заливать стяжку нужно на заполненных трубах, а воздух для этого подходит слабо.

При испытании с давлением выше 4 Бар спускные краны-воздухоотводчики нужно закрывать, потому что через некоторое время начнет из них выходить вода или теплоноситель.

Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.

Автоматический опрессовщик все делает сам вам лишь нужно контролировать

Опрессовка системы из сшитого полиэтилена проходит по-другому. Сначала трижды систему проверяют на холодной воде при высоком давлении. Тестовое давление — в два раза выше рабочего, но самое низкое — 6 Бар. Доводите давление в системе до 6 Бар, после чего оно начинает падать. Систему оставляете на пол часа, затем поднимаете давление до 6 Бар повторно, и через пол часа еще раз (всего 3 раза). После этого поднимаете давление до опрессовочного (в два раза выше рабочего) и оставляете на сутки. Если за это время падение давления незначительное (меньше 1,5 Бар) и следов течей нет, тестирование пройдено успешно.

Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.

Как залить теплоноситель

Перед заливкой теплого пола нужно закрыть все вентили коллекторного узла, подсоединить шланг ко входному наконечнику. Если собрались систему промывать, то к выходному наконечнику также лучше присоединить шланг, второй конец которого завести в канализацию, емкость или в сливную яму.

Начинают заливку с одной петли. На этом контуре открываются вентили (все остальные закрыты), он заполняется, выпускается воздух (шипят спускные клапаны-воздухоотвочики). Включаете насос на непродолжительное время. Снова начинают шипеть воздухоотводчики, насос выключили. Дождались, пока выйдет весь воздух, снова включили насос. Повторяете до тех пор, пока воздух перестанет выходить, затем  приступаете к заполнению следующей петли.

Заливать теплоноситель в систему теплого пола нужно через соответствующий вход коллектора

Перед заправкой другого контура, вентили заполненного закрываются. Процесс повторяется до тех пор, пока не будут заполнены все петли теплого пола. Потом все вентили (входные и выходные) рабочих контуров открываются, вода (или другой теплоноситель) прокачивается до полного удаления воздуха. Система готова к тестированию или запуску.

Как запустить теплый пол

Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади. Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.

Как слить воду из контуров

Особенность водяного теплого пола состоит в том, что у него при правильной укладке нет нижней точки и крана там тоже нет. Потому для слива системы придется пользоваться компрессором. Он подключается ко входному (подающему) коллектору (не перепутайте, именно ко входному). Если коллекторный узел у вас заводской сборки, то на нем стоят специальные устройства, предотвращающие обратный ход теплоносителя. И если вы компрессор подключите к коллектору «обратки», то теплоноситель не спустите, зато можете повредить узел.

Итак, на подающем коллекторе, на специальном вентиле для залива воды снимаете воздухоотводчик,  и, прикрутив на его место переходник, подключаете выход компрессора. На обратном коллекторе к сливному вентилю подключаете шланг, который выводите в ведро или в канализацию.

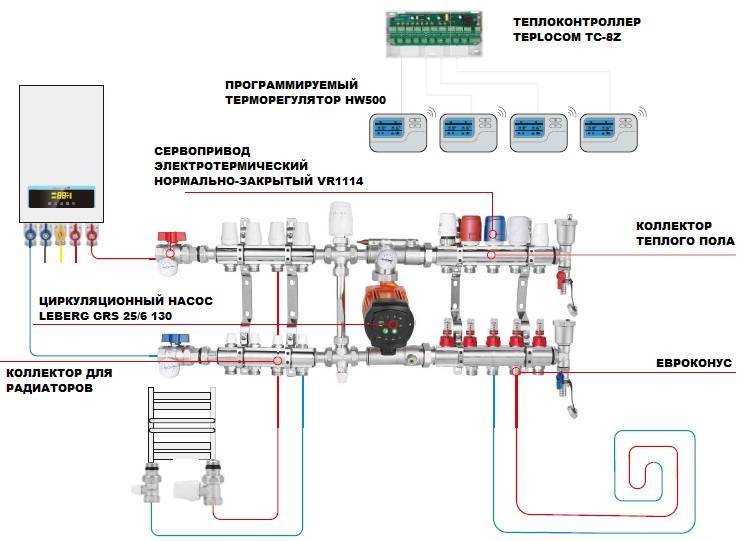

Как выглядят элементы коллектора, которыми нужно будет манипулировать при сливе/заливе теплоносителя

Оставляете открытыми запорные вентили только одной петли теплого пола. Включаете компрессор, вода начинает выходить под давлением (придерживайте сливной шланг). Компрессор оставляете включенным до тех пор, пока не пойдет воздушно-капельная взвесь. Тогда его отключаете, закрываете вентили слитого контура, открываете запорную арматуру следующего и снова включаете компрессор. Так, поочередно открывая запорную арматуру, сливаете воду со всех контуров.

Так как протяженность контуров бывает значительной, то на стенках остается значительное количество жидкости. Ее требуется удалить повторно. То есть через несколько часов процедуру повторите. Только тогда можно сказать, что теплоноситель теплого пола слит полностью.

Итоги

Эксплуатация системы водяного подогрева — несложная задача, но требующая времени. Все что требуется — «заправить» пол выбранным теплоносителем и постепенно вывести систему на рабочие температуры. Периодичность смены теплоносителя зависит от его типа: если залита вода, нужна замена каждый год (перед началом сезона), если использовали незамерзающую жидкость, то замена (слив, промывка и залив) производится один раз в 3-5 лет.

запуск, рабочее давление в системе, как заполнить систему, первый запуск, как опрессовать теплый пол воздухом, как проверить, как слить

Содержание:

Нюансы заполнения системы теплоносителем
Тестовый пуск водяного пола
Процесс заправки теплоносителя
Последовательность запуска
Слив воды из контуров
Видео

В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его в эксплуатацию состоит из нескольких этапов.


Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.


По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того как жидкость становится чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители. Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет.

Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность. Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже. Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Перед тем, как делать стяжку, сливать жидкость из труб не следует, ее укладывают при заполненных трубопроводах, чтобы они находились в рабочем состоянии.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

  • систему выводят на рабочие температуры и оставляют так на несколько суток;
  • протестировать в условиях избыточного давления на холодном теплоносителе;
  • выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов. Желательно установить терморегулятор для водяного теплого пола, что позволит экономить ресурсы.


Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора. Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится. Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки. Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет. Утечки могут появиться только в месте состыковки труб с коллектором или в обвязке нагревательного котла.

Следует сооружать каркас в том случае, когда использовались самофокусирующиеся крепежные системы. Если трубы фиксировали к сетке, проблемы не возникают.

Тестирование системы при помощи каждого метода выполняют в определенной последовательности:

  1. Первый вариант – прогонка в условиях рабочих температур. Систему выводят в нужный температурный режим постепенно, начиная с 20 градусов и поднимая ее до 50 градусов. В это время наблюдают за контурами, местами стыков и соединений. В случае появления протечек систему останавливают, сливают жидкость, ликвидируют неисправности, ее снова заполняют и вновь тестируют. После вывода рабочей среды на требуемую температуру теплый пол оставляют на 2 – 3 дня. Если нет повреждений, стяжку заливают, заранее охладив теплоноситель.
  2. Второй вариант – проверка в условиях повышенного давления. Выполнять его проще. Конструкцию заполняют рабочей средой, создают давление, которое в 1,5 – 2 раза превышает рабочее давление в системе теплого пола, и ожидают сутки. Если падение данного параметра в контурах из продукции PERT или PEX не превысит 1,5 Бара, это означает, что нет протечек и стяжку можно делать. При наличии недостатков проводят комплекс мероприятий, описанных в первом методе тестирования.
  3. Третий вариант – сухая опрессовка, которую применяют, если невозможно использовать теплоноситель. В этом случае в систему компрессором закачивают воздух. Но в данной ситуации приходится создавать давление, в 2 – 3 раза превышающее рабочие параметры. Нужно знать, как опрессовать теплый пол воздухом, поскольку этот способ не считается надежным, особенно, когда в качестве теплоносителя задействуют антифриз. Поэтому специалисты советуют осуществлять проверку с рабочей жидкостью, а, тем более, что стяжку заливают при заполненных жидкостью трубах.

Когда испытание выполняют при давлении свыше 4 Бар, необходимо закрыть спускные краны-воздухоотводчики. Дело в том через время из них начинает вытекать жидкость.


Каждый вышеописанный способ тестирования применяют для определенного вида трубной продукции. Например, для труб из металлопластика используют проверку холодной водой при давлении, равном 6 Бар.

Если в течение суток данный показатель не понизился, это означает, что систему можно заливать смесью с цементом или монтировать листы основания, когда обустраивают настильную систему.

Опрессовку конструкции из сшитого полиэтилена выполняют иначе. Сначала 3 раза ее поверяют на холодной жидкости под высоким давлением. Величина тестового показателя должна быть в 2 раза выше рабочего, но не менее 6 Бар. Его доводят до 6 бар, потом оно начинает снижаться.

Через 30 минут давление в системе вновь поднимают до 6 Бар, через полчаса процедуру опять повторяют. Так поступают 3 раза. Далее давление увеличивают до опрессовочного (оно в 2 раза больше рабочего) и оставляют на 24 часа. Если за этот период падение будет незначительным – менее 1,5 Бар – и следа протечек нет, тогда проверка успешно завершена. Необходимо получить акт опрессовки после завершения работ.


Кстати, согласно стандартам, действующим в Германии – именно на территории этой страны существуют наиболее жесткие требования относительно безопасности применения строительных технологий и материалов – после завершения опрессовки на холодной воде, нужно прогонять систему в условиях рабочих температур.

Для этого отопительное оборудование выводят плавно на требуемый температурный режим и оставляют на несколько суток. Если успешно пройдены все тесты, это означает, что система надежна, можно делать стяжку и приступать к запуску теплого пола.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.


На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Перед началом заливки второго контура вентили уже наполненного закрывают. Процедуру выполняют, пока все петли системы не окажутся заполненными. Затем все входные и выходные вентили на контурах открывают, а теплоноситель прокачивают, пока не произойдет полное удаление воздуха. Теперь система подготовлена к тестированию или запуску водяного теплого пола.

Последовательность запуска

В течение нескольких дней систему водяного пола выводят на рабочий температурный режим. Сначала температуру подачи выставляют на отметке 20 – 25 градусов и потом каждый день повышают ее на 5 – 10 градусов. На 5 градусов ее увеличивают, если задействуют антифриз, а если воду, то на 10 градусов.


Кроме этого, скорость повышения температуры зависит от размера подогреваемой площади. Если у стяжки массив небольшой, то на нужный режим выходят раньше. Но при этом специалисты советуют не спешить, поскольку при быстром и неравномерном прогреве она покроется трещинами, а в случае применения незамерзающей жидкости может перегреться и вся система выйдет из строя.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.


Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 – 5 лет.


Теплый пол с тепловым насосом

Возможно, наиболее подходящей системой отопления для любого теплового насоса является водяной теплый пол. Причина проста: чем ниже расчетная температура, тем выше производительность теплового насоса. Для лучистых полов обычно требуется температура подачи от 110 до 120 F, а для более крупных систем может быть всего 80-90 F. Эта более низкая расчетная температура/более высокая производительность справедлива для любого типа теплового насоса, включая геотермальные системы. На самом деле, все современное водяное отопление рассчитано на более низкие температуры; конденсационные газовые котлы, солнечные тепловые и тепловые насосы лучше работают при более низких расчетных температурах.

Лучистое отопление пола идеально подходит для тепловых насосов из-за его более низкой расчетной температуры, а также из-за большей буферной массы по сравнению с другими источниками тепла. Большая масса позволяет тепловому насосу совершать меньшие температурные сдвиги, но в то же время масса может удерживать большое количество энергии, уменьшая короткое циклирование тепловых насосов. Тепловой насос Arctic может регулировать свою частоту в соответствии с нагрузкой, что обеспечивает максимальную производительность. Поскольку лучистый пол представляет собой очень стабильную тепловую массу, арктический тепловой насос может настраиваться в соответствии с нагрузкой и поддерживать свою частоту в соответствии с нагрузкой намного лучше, чем другие типы излучателей, которые быстро рассеивают энергию. Например, печь с принудительной подачей воздуха имеет небольшую массу, и в ней намного сложнее поддерживать точную температуру, для нее требуется больше циклов включения/выключения.

Типы установки лучистого пола. Существует четыре основных способа введения лучистого теплого пола при использовании теплового насоса. Чем больше у вас массы, тем лучше, поэтому бетонная плита или подвесная плита всегда лучше. Есть также несколько хороших продуктов, в которых используются алюминиевые пластины, и их можно устанавливать между балками или над фанерным полом. №

Тепловой насос Arctic можно интегрировать в любую конструкцию лучистого теплого пола и заменить любой газовый или электрический бойлер. Используя буферный бак, мы можем настроить тепловой насос на работу при минимальной расчетной температуре и поддерживать эту температуру в буферных баках. Отсюда система может доставлять тепло в любую часть дома, отводя энергию в буферном баке.

Лучистое отопление

Лучистое отопление и охлаждение

Водяное водяное охлаждение пола также может быть реализовано с помощью лучистого охлаждения пола. Это делается путем контроля заданной точки росы в системе, чтобы избежать образования конденсата. Теперь арктический тепловой насос охлаждает буферный резервуар, а система управления использует охлажденную воду для отвода тепловой энергии от пола. Помните, что тепловая энергия всегда движется от горячего к холодному, поэтому охлаждаемые полы действуют как большая губка, поглощающая горячий воздух из здания.

Если вы планируете установить теплый пол, позвольте нам помочь. Мы можем предоставить вам все материалы и элементы управления для любого типа проекта лучистого теплого пола, включая правильный расчет и поставку PEX и коллекторов, контроллеров и насосов. У нас также есть алюминиевые пластины для установки между балками или над полом. Мы предоставим вам полный чертеж CAD для вашего подрядчика, или вы можете сделать это своими руками с нашими чертежами. Мы используем только качественное оборудование, такое как Caleffi, PAW, Grundfos, RESOL, и наши цены трудно превзойти! Посетите наш бесплатная конструкция водяного лучистого отопления страница, чтобы получить более подробную информацию.

Воздушные тепловые насосы и полы с подогревом (реальный пример) – тепловой насос

Воздушные тепловые насосы становятся все более популярным способом обогрева дома, но работают иначе, чем традиционные системы отопления, и их следует использовать правильно. Внутренний отопительный прибор для эффективной работы.

Теплый пол может работать с водяными системами центрального отопления, которые, в свою очередь, могут работать с тепловым насосом воздух-вода.

Теплые полы могут хорошо работать с воздушными тепловыми насосами из-за их большой площади поверхности и обычно более низкой температуры воды, вытекающей из теплового насоса. Однако пол с подогревом может подходить только для нижних, цокольных этажей, и его сложнее модернизировать в существующих домах.

Поскольку тепловые насосы с воздушным источником работают при более низких температурах по сравнению с другими системами отопления, такими как газ, большое значение придается внутреннему отопительному оборудованию для максимально эффективного отвода тепла.

Таким образом, напольное отопление может быть популярным выбором с тепловыми насосами воздух-вода. У нас есть напольное отопление, обслуживающее нижний этаж нашего дома для использования с нашим воздушным тепловым насосом.

Наш воздушный тепловой насос работает вместе с подогревом пола для обогрева нашего дома

Мы более подробно обсудим использование напольного отопления и воздушных тепловых насосов ниже, объяснив, как устроен теплый пол в нашем собственном доме для использования с нашей системой теплового насоса.

Воздушные тепловые насосы и напольное отопление: пример

У нас есть воздушный тепловой насос, который был установлен, когда наш дом был построен более пяти лет назад, и обеспечивает нас отоплением. У нас также есть бак для горячей воды, который позволяет нашему тепловому насосу обеспечивать нас горячей водой для бытовых нужд.

Это воздухо-водяная система , что означает, что она работает вместе с водяной системой центрального отопления .

Наша система воздушного теплового насоса представляет собой систему типа «воздух-вода», которая работает с водяными отопительными приборами, такими как полы с подогревом

Другой тип теплового насоса с источником воздуха – воздух-воздух , но он работает с системами отопления помещений, такими как кондиционеры, а не с системой центрального отопления (наше руководство по тепловым насосам воздух-вода и воздух-воздух охватывает все различия).

В рамках нашей системы центрального отопления у нас есть пол с подогревом на нижнем этаже нашего дома и радиаторы на верхнем этаже.

Это ставит под угрозу всю нашу систему отопления дома, и у нас нет другой системы отопления, например, газового котла.

Каждая зона на нижнем этаже нашего дома обслуживается индивидуальной системой подогрева пола с соответствующими термостатами , так что температуру можно регулировать по-разному в нашем доме.

Термостаты в каждой комнате/участке нашего дома работают с индивидуальными системами обогрева пола

Эти термостаты работают вместе с основной системой центрального отопления, которая находится внутри одного из наших шкафов на первом этаже.

Все наши основные внутренние отопительные приборы

Здесь находятся регулирующие клапаны для каждой отдельной системы напольного отопления.

Регулирующие клапаны для нашего теплого пола

Панель управления для нашей общей системы отопления и горячего водоснабжения расположена сразу за этим шкафом.

Наша общая система воздушного теплового насоса может управляться с этой панели.

Таким образом, наш воздушный тепловой насос работает вместе с теплым полом, обеспечивая обогрев нижнего этажа нашего дома.

Это эффективная система, и за более чем 5 лет использования у нас не было проблем.

Воздушные тепловые насосы работают иначе, чем обычные системы отопления, и извлекают и отдают тепло медленнее при более низких температурах. В результате система, которая отдает тепло в дом, должна делать это максимально эффективно.

При более низких температурах нагрева , требуется более крупное поверхностное нагревательное оборудование для эффективного отвода тепла. Теплый пол работает на большой площади и имеет большую площадь рабочей поверхности, что делает их идеальными для использования с воздушными тепловыми насосами . №

Однако не всякая конструкция пола в доме подходит для установки напольного отопления.

Бетонные полы на нижнем этаже дома идеально подходят для использования с подогревом пола, но верхние этажи, как правило, не имеют подходящей конструкции.

Таким образом, в системах с воздушным тепловым насосом полы с подогревом обычно располагаются на нижнем этаже, но использовать радиаторы на любых верхних этажах .

В то время как нижний этаж нашего дома оборудован теплым полом, верхний этаж обслуживается только радиаторами для отопления.

В то время как полы с подогревом служат только внизу в нашем доме, радиаторы служат только наверху.

При установке системы воздушного теплового насоса в старом доме пол с подогревом может потребовать больше усилий по сравнению с установкой радиаторов, но использование радиаторов по всему дому может быть столь же эффективным при правильной настройке.

В новых домах или домах, в которых проводится капитальный ремонт, напольное отопление может быть эффективной системой при использовании вместе с тепловым насосом воздух-вода.

Другие требования к напольному отоплению с воздушным тепловым насосом

Хорошо изолированное внутреннее пространство

Поскольку воздушные тепловые насосы работают при более низкой температуре воды на выходе, может быть важно поддерживать тепло в течение достаточно долгого времени для температура в помещении должна достаточно повышаться.

Изоляция является еще одним важным требованием к воздушным тепловым насосам, которые будут использоваться наряду с напольным отоплением.

Это может не быть проблемой для новостроек, но может быть для старых домов. Если в доме плохой уровень изоляции, тепло может уйти так же быстро, как и выпущено.

Проконсультируйтесь с установщиком воздушного теплового насоса о лучших способах теплоизоляции вашего дома и требуемом уровне изоляции.

Воздушный тепловой насос подходящего размера

Воздушный тепловой насос должен быть подходящего размера, чтобы обеспечить необходимое отопление, охлаждение или горячее водоснабжение дома.

Площадь вашего дома и используемое отопительное оборудование, например, полы с подогревом, могут определить размер теплового насоса. В целом, чем больше ваш дом, тем больше и мощнее должен быть ваш тепловой насос.

Размер нашего теплового насоса соответствует размеру нашего дома с 5 спальнями, в котором используется пол с подогревом на нижнем этаже, радиаторы на верхнем этаже и бак для горячей воды.

Наш тепловой насос не используется для охлаждения, и для этого у нас есть отдельные блоки кондиционирования воздуха.

Наш воздушный тепловой насос мощностью 11,2 кВт подходит для отопления и горячего водоснабжения нашего дома.

См. нашу статью о том, какой размер воздушного теплового насоса вам нужен для получения дополнительной информации.

Установщик сможет рассчитать правильный размер и выходную мощность теплового насоса, используя такую ​​информацию, как пол с подогревом и/или радиаторы, которые будут использоваться в помещении.

Воздушные тепловые насосы и теплые полы

Теплые полы могут стать очень эффективным решением для обогрева в сочетании с воздушным тепловым насосом.

Теплый пол можно использовать вместе с радиаторами или вместо них в доме, но он больше подходит для нижнего этажа дома из-за используемых строительных материалов. Теплый пол на нижнем этаже часто сочетается с радиаторами на верхних этажах как часть системы отопления с тепловым насосом.
